MODE D'EMPLOI ZBA 6160 A ZANUSSI
Notice d'utilisation
Les symboles suivants sont utilisés dans cette notice d'utilisation
Informations importantes pour votre sécurité et pour éviter d'endommager l'appareil
Informations générales et conseils
Informations écologiques
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager.
Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil, dans les règles de l'art, nous préservons l'environnement et notre sécurité, nous assurant ainsi que les déchets seront traités dans des conditions optimales. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.
Sommaire
Avertissements importants 24
Elimination 25
Utilisation 26
Avant la première mise en service / Mise en service /
Réglage de la température 26
Éléments modulables 26
Conseils. 27
Entretien Dégivrage / Nettoyage 28
En cas d'anomalie de fonctionnement 29
Service après-vente et pièces de rechange /
Caractéristiques techniques / 30
Reversibilité de la porte 30
Installation / Emplacement 30
Branchement électrique 31
Encastrement 31
Avertissement importants
Ces avertissements sont disponibles pour votre sécurité et pour celle d'autrui. Nous vous prions donc de les lire attentivement avant d'installer et d'utiliser l'appareil. Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.
Prescriptions générales de sécurité
- Conserve ce mode d'emploi qui doit toujours suivre l'appareil. L'appareil n'est conçu que pour conserver les aliments dans les conditions domestiques ordinaires suivant ce mode d'emploi.
- Confiez toute réparation - y compris le changement et la réparation du câble de raccordement électrique - à l'atelier agréé. Les pièces de rechange doivent être livrées par la fabrique. Sinon, l'appareil peut s'endommager ou de dégâts de matériaux ou de blessures humaines peuvent arriver. L'appareil n'est hors de tension que dans le cas où le câble d'alimentation est retiré de la prise secteur. Retirez donc toutes les fiches du câble de la prise (saisissant toujours la fiche et ne jamais tirant sur le câble) avant de procéder au nettoyage ou à la réparation. Dans le cas où permettre l'appareil hors de tension. Ne rallongez jamais le câble d'alimentation! Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et causer un incendie.
- Ne placez pas d'objets lourds ou l'appareil sur le câble d'alimentation (risque de court-circuit et incendie).
- Ne débranche pas l'appareil en tirant sur le cable, particulièrement lorsque l'appareil est tiré de son emplacement.
- Si le cable d'alimentation est endommagé ou écrasé, cela peut causer un court circuit, un incendie et/ou une électrocution.
- Important: En cas de dommage du câble d'alimentation, il ne doit être remplaçé que par un professionnel qualifié.
- t d'exploiter l'appareil quand il manque le globe de l'éclairage intérieur! N'utilisez pas des outils durs, pointus ou coupants pour nettoyer, dégeler l'appareil, ou pour faire sortir les aliments congelés, vous risquez de déterminer le système réfrigérant.
- Evitez la pénétration du liquide au régulateur de température ou à l'armature de l'éclairage.
- Ne touchez pas les parties en plastique de l'appareil par un pot chaud.
- N'entreposez pas de gaz ou de liquide inflammable dans l'appareil, un danger d'explosion existe.
- Surveilliez et nettoyez systématiquement l'orifice d'écoulement de l'eau dégagée durant l'opération de dégel. Une étiquette à l'intérieur de l'appareil attire l'attention à cela. Au cas d'un engorgement, l'eau de dégel accumulée peut déteriorer prématurément l'appareil.
Prescriptions de sécurité pour les enfants
- Ne laissez jamais les enfants jouer avec le matériel d'emballage. La feuille en plastique peut causer asphyxie. L'appareil doit être manipulé par femmes. Ne laissez pas les enfants jouer avec l'appareil ou ses parties de réglage.
- Si vous terminez d'utiliser l'appareil, retirez la fiche secteur de la prise, coupez le cable de raccordement (le plus proche de l'appareil) et démontez la porte de l'appareil. Ainsi il devient possible d'éviter que les enfants subsistent de l'électrocution ou un asphyxie dans l'appareil.
- Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de reconnaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.
Protection de l'environnement
- Le circuit réfrigérant et l'isolement de cet appareil ne contiennent pas de gaz réfrigérant nocif pour l'ozone.
L'appareil ne doit être ni jeté avec les ordures ménagères ni mis à la casse. Si vous vous débarrassez de votre appareil, veillez à ne pas déterminer les circuits frigorifiques. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.
Coupez le câble d'alimentation et la prise et mettez-les au rebut. Enlevez la prise et neutralisez le dispositif de fermeture de la porte pour empêcher que des enfants ne restent enfermés à l'intérieur de l'appareil et ne mettent leur vie en danger.
Matériaux d'emballage
Les matériaux marqués du symbole recyclables.
dont recy
PE< = polyéthylène, p. ex. feuilles d'emballage PS< = polystyrène, p. ex. matériel de rembourse (sans CFC) POM< polyoxyméthylène, p. ex. clips plastique. Tous les matériaux sont écologiques!
Mise en garde
L'isobutane (R 600a) constitue l'agent réfrigérant de l'appareil, qui est plus intensément inflammable et explosif. - Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement. - Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant. - Ne pas endommager le circuit de réfrigération. - Ne pas utiliser d'appareils électriques à l'intérieur du compartiment destiné à la conservation des denrées, à moins qu'ils ne soient du type recommandé par le fabricant.
Respectez les prescriptions du mode d'emploi au point de vue de la protection de la vie et des biens.
Avant la première mise en service
Attendez deux heures avant de brancher votre appareil et de procéder au réglage du thermostat.
- Voiture appareil étant installé, prenez la précaution de nettoyer l'intérieur et les accessoires avec de l'eau tiède et un savon inodore (produit utilisé pour la vaisselle). Rincez et séchez soigneusement.
N'utilise jamais de produits abrasifs ou caus
tiques, ni dépons avec grattoir pour procéder au nettoyage intérieur de votre appareil.
- Enlevez les éléments de protection utilisés pendant le transport.
Mise en service

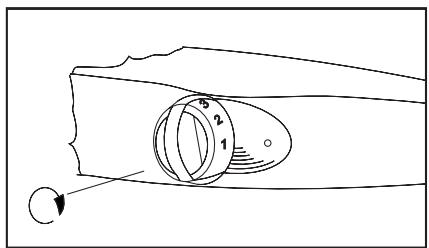

- Branchez l'appareil et tournez le thermostat dans le sens des aiguilles d'une montre. Placez-le sur une position différente de "0" (arrêt).
- Le thermostat se trouve dans le compartiment réfrigérateur.
- Tournez le thermostat sur une position médiane afin d'effectuer le réglage de la température.
Réglage de la température
La température interne dépend des facteurs suivants :
- température ambiantе
- quantité d'aliments conservés et leur température
- fréquence et durée d'ouverture de la porte
- emplacement de l'appareil.
- La température est régée automatiquement.
- Position "1" = température la plus élevée, réglage le plus chaud
- Position "6" = température la plus basse, réglage le plus froid.
- Position "0" = arrêt
Une position moyenne est la plus indiquée.
Nous vous conseillons lors de la mise en service d'effectuer un premier réglage sur une position Médiane en tenant compte des différentes remarques citées ci-dessus.

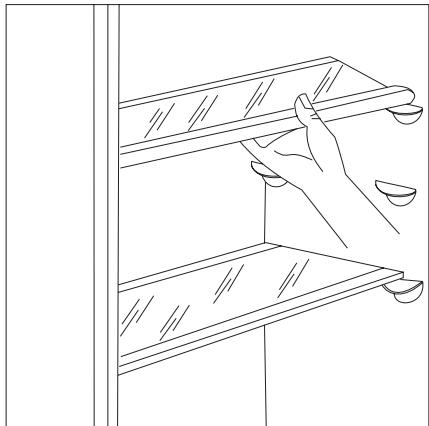

Clayettes
- Les clayettes sont amovibles pour permettre un nettoyage plus facile.
- Les glissières se trouvant sur les parois de la cuve permettent de positionner les clayettes à différentes hauteurs. Pour sortir la clayette, tirez-la vers l'avant jusqu'à ce qu'elle puisse basculer vers le haut ou vers le bas, afin de la dégager de la glissière.
Pour glisser la clayette à une autre hauteur, procédez dans l'ordre inverse.
Le balconnet inférieur de la contre-porte et la clayette située au-dessus du bac à légumes ne doivent pas être retirés (sauf pendant le nettoyage). Ils garantissent également une belle circulation de l'air à l'intérieur du compartiment.

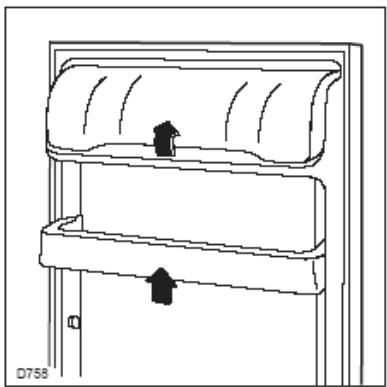

Balconnets de la contre-porte
- Il est possible de modifier la position en hauteur du balconnet central sur la contre-porte selon vos besoins et le volume des denrées à stocker.
- Pour retirer le balconnet, tirez-le progressivement dans le sens des flèches, puis repositionnez-le selon vos besoins.
- Pour faciliter le nettoyage, les balconnets supérieur et inférieur de la contre-porte peuvent être assemblés rétrécis.
Économie d'énergie / stockage optimal
- Placez votre appareil loin d'une source de chaleur et veillez à ce que l'air circule librement tout autour de l'appareil. Voir le chapitre "Installation". Si l'appareil est installé correctement il consommera moins d'énergie.
- Evitez d'ouvr l'évaporateur du compartiment réfrigérateur (paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop chargé, température ambiente levée, thermostat sur une position élevée, ouvertures fréquentes de la porte), il est possible que le compresseur fonctionne en régime continu. Dans ce cas, ramenez progressivement le thermostat sur une position inférieure, jusqu'à obtenir de nouveau des périodes d'acquit du compresseur.
- Ne stockez pas d'aliments chauds dans l'appareil. Attendez que le complet refroidissement des préparations avant de les stocker.
Nettoyez régulièrement le condenseur (grille en métal située à l'arrière de l'appareil).
Conseils pour la réfrigération
- Attendez le complet refroidissement des préparations avant de les stocker (ex : soupe). N'entreposez que des aliments frais, nettoyés et enfermés dans des emballages ou récipients appropriés de qualité alimentaire.
Pour vous aider à utiliser correctement votre réfrigérateur, voici quelques conseils utiles:
Viande crue (boeuf, porc, agneau et volaille) : enveloppez-la dans des sachets en plastique et placez-la sur la clayette en verre au-dessus du bac à légumes, qui correspond à la zone la plus froide. La période de conservation est de 1 à 2 jours au maximum. - Aliments cuits, plats froids, gelée, etc. : placez-les, bien couverts, sur une clayette. Fruits et légumes : bac(s) à légumes (une fois nettoyés). - Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène. - Bouteille(s) de lait : placez-les dans le balconnet portebouteilles.
Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.
Entretien
Débranchez l'appareil avant de procéder à son nettoyage et son entretien.
Attention
Le système frigorifique de cet appareil contient des hydrocarbures : les interventions (entretien, recharge,...) doivent être effectuées exclusivement
par des personnes qualifiées ayant reçu une formation spécifique.
Décongélation
L'humidité à l'intérieur de l'appareil se glace et se précipite sous forme de couches de glace ou de blanc gel.
La couche épaisse de glace ou de blanc gel a un effet isolant et diminue la puissance réfrigérante, ce qui se traduit par une augmentation de la température interne de l'espace réfrigérant et l'accroissement de la consommation en énergie.
La décongélation de l'espace de refroidissement se fait automatiquement sans aucune intervention.
Le régulateur de température arrête régulièrement le fonction du compresseur - le refroidissement est stoppe - la température augmente et la décongulation s'accomplit.
Le régulateur de température arrête régulièrement le fonctionnement du compresseur - le refroidissement est stoppé - la température augmente et la décongélation s'accomplit.
Ensuite, le régulateur de température remet en marche le système.
A travers le tube de déversement, l'eau de dégel s'écoule dans le plat d'évaporation installé sur le compresseur et s'évapore.
Attirons l'attention à ce qu'il faut régulièrement contrôler et nettoyer l'orifice de l'écoulement de l'eau de fonte car en cas d'obturation de l'orifice, l'eau accumulée PENÉTRANT dans l'isolation de l'appareil causera la dépréciation précoce de l'appareil.

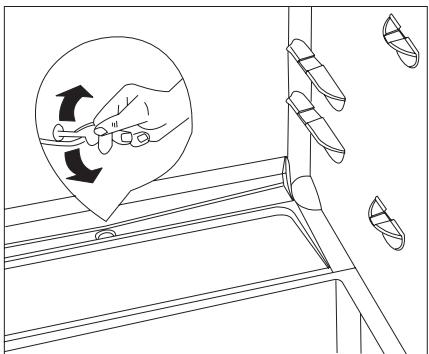

Nettoyez l'orifice de sortie de l'eau du dégel à l'aide du nettoyeur de tube joint à l'appareil et présent sur la figure. Stockez le nettoyeur de tube dans l'orifice de sortie.
Vérifiez périodiquement le libre écoulement de l'eau de dégel.
Le cas le plus caractéristique de l'engagement du tube de déversement est le suivant : vous mettez dedans l'aliment enveloppé en papier, le papier gèle contre la paroi du compartiment de réfrigération et quand vous retirez l'aliment, quelques morceaux de papier restent gelés contre la paroi. Au cours du dégel, ces morceaux arrivent au tube et l'embouchonnent.
Rangez donc avec soin les aliments enveloppés en papier.
Une charge accentuée, p. e. une canicule, peut provisoirement forcer l'appareil à un fonctionnement continu pendant lequel le dégel automa
tique n'est pas efficace.
Des traces de glace ou de blanc gel dans le paroi de fond de l'espace réfrigérant ne signifient pas un fonctionnement anormal.
Nettoyage
N'utilisez jamais d'objets métalliques pour nettoyer l'appareil : vous risquez de l'endommager. N'utilisez JAMAIS de produits abrasifs ou caustiques ni de dépônces avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abrir et laisser de fortes odeurs.
Nettoyez périodiquement l'intérieur de votre appareil avec de l'eau tiède et du bicarbonate de soude. Rincez et séchez soigneusement.
De temps en temps, dépoussièrez le condenseur (paroi arrière de l'appareil) et les conduits de ventilation.
En cas d'absence prolongée ou de non-utilisation
Débranchez l'appareil.
Videz, dégivrez et nettoyez l'appareil. Maintenez les portes entreuvertes pendant toute la durée de non-utilisation.

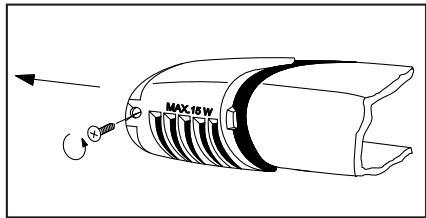

Changement d'ampoule
Vous pouvez changer l'ampoule brûlée comme suite : Débranchez l'appareil.
Otez le couvercle de l'ampoule en le faisant éclater au sens de la flèche supérieure, ensuite le retirant au sens de la flèche inférieure. Changez l'ampoule. (Le modèle de l'ampoule : Mignon 322, 230 V, 15 W, douille E 14)
Après le changement d'ampoule, remettez le couvercle et mettez sous tension l'appareil.
En cas d'anomalie de fonctionnement
Si vous constatez une anomalie de fonctionnement, consultez le tableau ci-dessous avant d'appeler le service après-vente. Observez les recommandations suivantes:
| PROBÉME | REMÈDE |
| La porte ne ferme pas | Mettez de niveau l'appareil. La porte est surchargeée, veillez à mieux répartir le poids sur les balconnets ou à enlever des produits. L'appareil n'est pas bien installé. Voir le chapitre "Encastrement". |
| L'appareil ne fait pas suffisamment de froid. | Placez le thermostat sur une position plus élevé. Vérifiez que les alimentents ne sont pas en contact avec l'évaporateur afin que l'air puisse circuler librement. Vérifiez que la fermeture correcte de la porte et le bon état et propre du joint. La température ambiente du local où est situé l'appareil est trop élevé. |
| L'appareil fait trop de froid. | Placez le thermostat sur une position moins élevé. |
| Le compresseur fonctionne en continu. | Placez le thermostat sur une position moins élevé. La température ambiente du local où est situé l'appareil est trop élevé. Vérifiez que les conduits d'aération ne sont pas obstruées et que la ventilation nécessaire est suffisante. Trop de produits frais ont été introduits dans l'appareil et/ou la porte est restée ouverte plus longtemps que nécessaire. |
| Il y a gouttelettes d'eau sur l'évaporateur du部分内容 réfrigéréur. | Ce phénomène est normal. Pendant la phase de dégivrage automatique, l'eau dégivrée ruisse sur l'évaporateur. |
| Il y a de l'eau autour de l'appareil. | Placez le flexible dévacuation situé à l'arrête de l'appareil dans le bac collecteur. |
| Bruits | Ces phénomène ne sont pas anormaux. Le régulateur de température peut occasionner des claquements lorsque le système s'éteint. Il n'est pas annormal d'entendre le bruit de circulation du fluide frigorigène selon son état liquide, gazeux ou vapeoreux. Dès que le compresseur se met en fonctionnement, vous pouvez l'entendre bourdonner ou claquer légèrement. Le matériel isolant utilisé a tendance à amplifier les bruits mais il offre un isolement parfait et une basse consommation d'énergie. |
Service après-vente et pièces de rechange
Une fois que toutes ces vérifications ont été effectuées, si l'anomalie de fonctionnement persiste, adressez-vous à votre magasin vendeur ou à défaut votre Service après-vente.
Une commande sélective de pièces de rechange peut vous éviter des déplacements inutiles. Pour que l'intervention soit plus rapide, indiquez-lui:
le modèle - le numéro de code produit (PNC) - le numéro de série (S-No.)
Ces informations figurent sur la plaque signalétique située sur le côté gauche à l'intérieur de l'appareil. Nous vous conseillons de noter ces informations ici, afin de les avoir rapidement à portée de main.
Caractéristiques techniques
Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté gauche à l'intérieur de l'appareil.
Réversibilité de la porte
L'appareil est livré avec l'ouverture de la porte à droite.
Conformez-vous aux instructions ci-dessous avant de l'installer pour que la porte s'ouvre à gauche.

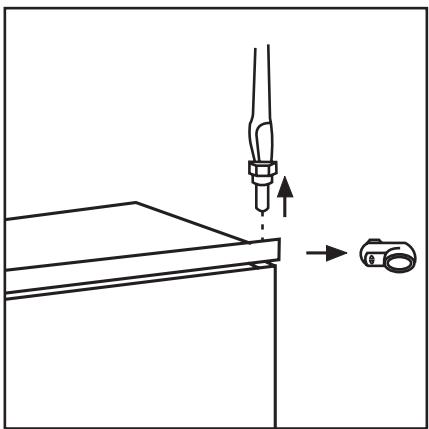

- Débranche l'appareil. Dévissez la charnière supérieure et enlevez l'entretoise.
- Retirez la porte.

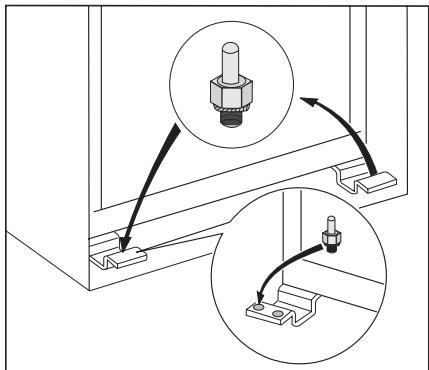

- Dévissez le pivot inférieur avec une clé et repositionnez-le sur le côté opposé.
- Remettez la porte en place et revissez la charnière supérieure et l'entretoise sur le côté opposé.
Installation
Lors du transport et de l'installation de l'appareil, veillez à n'endommager aucune partie du circuit réfrigérant.
- Pendant le fonctionnement normal, le condenseur et le compresseur à l'arrière de l'appareil s'échauffent sensiblement. Pour des raisons de sécurité et le bon fonctionnement de l'appareil, la ventilation doit être prévue. Voir les instructions d'installation.
- Important: Si le cable d'alimentation est endommagé, il doit être remplacé par un cable d'alimentation certifié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant.
Emplacement
- À la réception de l'appareil, déballez-le et vérifiez qu'il n'est pas endommagé.
- Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).
- Évitez les expositions prolongées de l'appareil aux rayons solaires. Pour des raisons de sécurité, un minimum de ventilation doit être prévu comme indiqué.
Important: Veillez à ce que les orifices de ventilation ne soient pas obstrués.

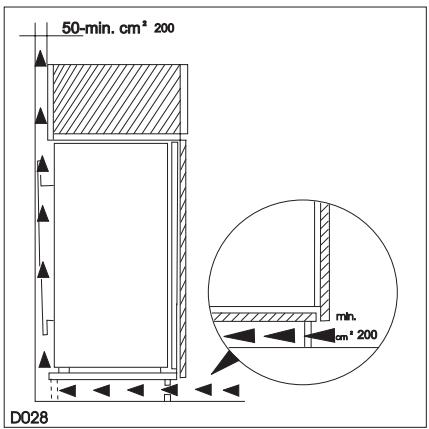

Il est nécessaire que la niche d'encastrement soit dotée d'un conduit de ventilation ayant les dimensions suivantes:
Profondeur 50 mm
Largeur: 540 mm
Pour le bon fonctionnement de l'appareil, il est impératif de respecter les températures ambiantes du local où doit être placé l'appareil suivant la classe climatique (indiquée sur la plaque signalétique, qui se trouve à l'intérieur de l'appareil sur le côté gauche). Au-delà de ces températures, des performances peuvent s'en voir diminuées.
Les différentes classes climatiques existantes et les températures ambiantes correspondantes en fonction du modèle de l'appareil sont les suivantes:
| Classe climatique | pour une température ambiente de |
| SN | +10 à +32 °C |
| N | +16 à +32 °C |
| ST | +18 à +38 °C |
| T | +18 à +43 °C |
Branchement électrique
Contrôlez que le compteur électrique peut supporter l'intensité absorbée par tout appareil (indications portées sur la plaque signalétique) compte tenu des autres appareils branchés.
Tolerance admise: ± 6% de la tension nominale. Pour l'adaptation de l'appareil à des tensions différentes, l'adjonction d'un autotransformateur d'une puissance adéquate est indispensable.
Important
Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NFC 15100 et aux prescriptions des fournisseurs d'énergie électrique.
Vérifiez que la prise de terre est conforme aux règlements en vigueur. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en faisant appel à un électricien. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple.
Notre responsabilité ne saurait être engagée en cas d'in
accidents ou d'incendie provoqués par une mise à la terre inexistante ou défectueuse. L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NFC 15100 et aux prescriptions des fournisseurs d'énergie électrique.
Cet appareil est conforme aux directives communautaires suivantes:
- 87/308 CEE du 2.6.87 concernant la suppression des interférences radio-électriques.
- 73/23 CEE du 19.2.73 (Basse tension) et modifications successives.
- 89/336 CEE du 3.5.89 (Compatibilité électromagnétique) et modifications successives.
Important!
L'appareil doit pouvoir être débranché à tout moment du secteur ; il est donc nécessaire que la prise murale reste accessible une fois que l'installation est terminée.
Dimensions de la niche
Hauteur (1)
880 1225 mm
Profonteur (2)
Largeur (3)
1225 mm
550 mm
560 mm
Il est nécessaire que la niche d'encastrement soit dotée d'un conduit de ventilation ayant les dimensions suivantes:
Profondeur
50 mm
Largeur
540 mm

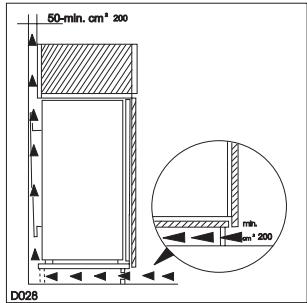

Pour une ventilation appropriée, suivez les indications de la figure.

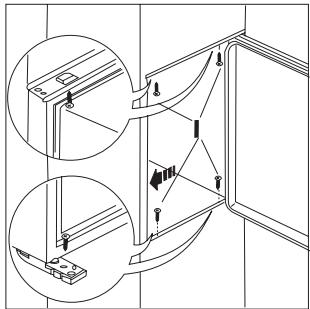

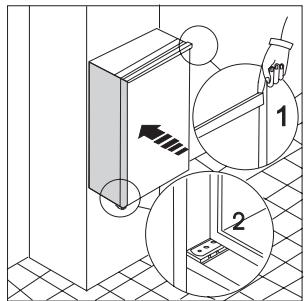

- Contrôlez, lors de l'installation de l'appareil dans la niche, que le côté où se trouvent les charnières de la porte de l'appareil soit appuyé contre la surface interne du meuble. Introduisez l'appareil jusqu'à ce que le joint supérieur bute contre l'élément (1) et contrôlez que la charnière inférieure soit alignée à la surface de l'élément (2).
- Ouvrez la porte et poussez l'appareil dans la direction opposée aux charnières de l'appareil contre le côté du meuble de cuisine. Fixez l'appareil avec les 4 vis (1) incluses dans le kit fourni avec l'appareil.

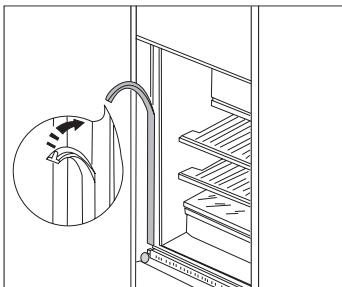

- Enoncez les couvre-joints entre l'appareil et le meuble de cuisine.

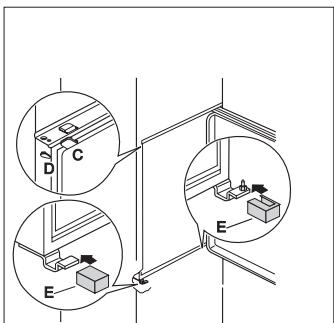

- Sur le cache plastique (E), qui sert à recouvrir la charnière et le pivot, retirez la pièce indiquée, comme illustré.
Cette opération est facilitée par la présence d'une rainure, à l'intérieur du cache charnière, qui facilite le retrait de cette pièce.
Retirez la pièce marquée d'un DX, si le pivot est inséré dans la charnière droite, ou la pièce marquée d'un SX si le pivot est inséré dans la charnière gauche.
Appliquez les caches (C-D) sur les ailettes des butes et dans les trous des charnières.
Appliquez la grille d'aération (B) et le couvrecharnières (E).

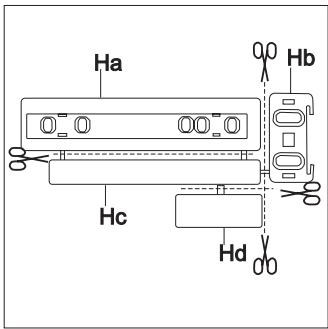

- Séparez les pièces Ha, Hb, Hc, Hd comme indiqué dans la figure.

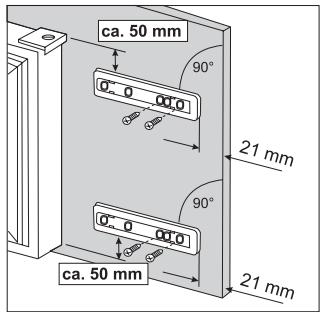

- Placez la glissière (Ha) à l'intérieur de la porte du meuble en haut et en bas comme indiqué dans la figure et marquez la position des orifices externes. Après avoir percé les trous, fixez la glissière avec les vis fournies.
- Enoncez le cache (Hc) sur la glissière (Ha) jusqu'à ce qu'il s'enclenche.
- Ouvrez la porte de l'appareil et la porte du meuble à. Insérez le petit carré (Hb) dans la glissière (Ha). Réunissez la porte de l'appareil et la porte du meuble et marquez les trous comme indiqués sur la figure.

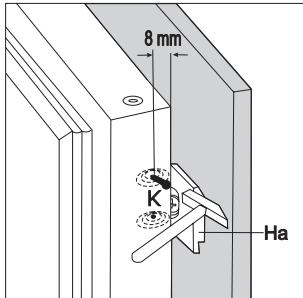

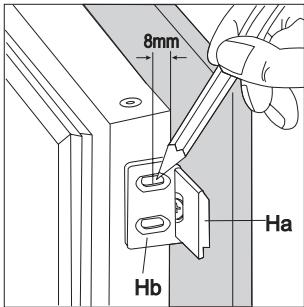

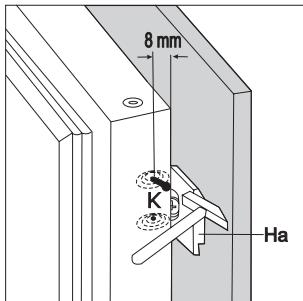

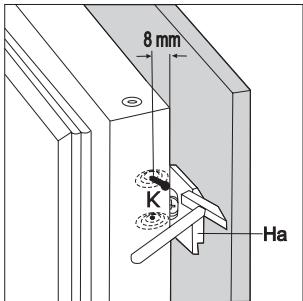

- Enlevez les carrés et marquez une distance de 8 mm du bord extérieur de la porte où doit être planté le clou (K).
- Placez de nouveau le petit carré sur la glissière et fixez-le avec les vis fournies.
S'il est nécessaire d'aligner la porte du meuble, utilisez l'espace des rainures.
À la fin de cette procédure, vérifie si la porte du meuble ferme correctement.
- Fixez le cache (Hd) sur le petit carré (Hb) jusqu'à ce qu'il s'enclenche en place.
