ZBA 6160 A - Kühlschrank ZANUSSI - Kostenlose Bedienungsanleitung

Marke	ZANUSSI
Modell	ZBA 6160 A
Gerätetyp	Kühlschrank
Abmessungen (H x B x T)	880-1225 mm x 560 mm x 550 mm
Netzspannung	230 V
Frequenz	50 Hz
Klimaklasse	SN bis T (von +10°C bis +43°C)
Innenbeleuchtung	Mignonlampe 322, 230 V, 15 W, E14-Sockel
Thermostat	Einstellung von 1 bis 6, Position 0 zum Ausschalten
Abtauen	Automatisch (regelmäßiger Abtauzyklus)
Ablagen	Herausnehmbar und höhenverstellbar
Türfächer	Höhenverstellbar, zum Reinigen herausnehmbar
Gemüseschale	Vorhanden (nicht herausnehmbar, außer zur Reinigung)
Türanschlag wechselbar	Ja, links oder rechts öffnend
Elektrischer Anschluss	Erdung erforderlich, gemäß NFC 15100
Reinigung	Lauwarmes Wasser und Natron, keine Scheuermittel verwenden
Kondensatorwartung	Regelmäßiges Entstauben des Rückengitters
Kindersicherheit	Tür nach Entsorgung sichern
Ersatzteile	Erhältlich über Kundendienst (Modell, PNC, S-Nr. angeben)
Kältemittel	Isobutan (R600a), entflammbar

Häufig gestellte Fragen - ZBA 6160 A ZANUSSI

Wie stelle ich die Temperatur meines Kühlschranks ein?

Drehen Sie den Thermostat auf eine Position zwischen 1 (höchste Temperatur) und 6 (niedrigste Temperatur). Die mittlere Position wird empfohlen. Warten Sie nach der Inbetriebnahme einige Stunden, bevor Sie die Temperatur beurteilen.

Was tun, wenn der Kompressor ununterbrochen läuft?

Überprüfen Sie, ob der Thermostat nicht zu hoch eingestellt ist, ob die Umgebungstemperatur nicht zu hoch ist, ob die Lüftungsöffnungen nicht blockiert sind und ob die Tür richtig schließt. Reduzieren Sie die Menge der frisch eingelegten Lebensmittel.

Wie reinige ich das Innere des Kühlschranks?

Ziehen Sie den Stecker. Verwenden Sie lauwarmes Wasser mit Natron. Spülen und gründlich trocknen. Verwenden Sie niemals Scheuermittel oder metallische Gegenstände.

Wie wechsle ich den Türanschlag?

Ziehen Sie den Stecker. Schrauben Sie das obere Scharnier ab, nehmen Sie die Tür ab, schrauben Sie dann den unteren Drehpunkt ab und setzen Sie ihn auf der gegenüberliegenden Seite wieder ein. Setzen Sie die Tür wieder ein und schrauben Sie das obere Scharnier auf der anderen Seite fest.

Warum gibt es Wasser im Inneren oder um das Gerät herum?

Wasser im Inneren kann vom automatischen Abtauen kommen, das ist normal. Überprüfen Sie, ob die Ablauföffnung nicht verstopft ist. Wenn Wasser um das Gerät herum ist, stellen Sie sicher, dass der Ablaufschlauch richtig im Auffangbehälter sitzt.

Wie wechsle ich die Innenlampe?

Ziehen Sie den Stecker. Entfernen Sie die Lampenabdeckung, indem Sie sie gemäß den Pfeilen aufbrechen. Ersetzen Sie sie durch eine Mignonlampe 322, 230 V, 15 W, E14-Sockel. Setzen Sie die Abdeckung wieder auf und schließen Sie das Gerät wieder an.

Was ist die Ursache für übermäßige Reifbildung?

Übermäßige Reifbildung kann durch hohe Umgebungstemperatur, häufiges Öffnen der Tür oder zu hoch eingestellten Thermostat verursacht werden. Das automatische Abtauen sollte das Problem beheben.

Kann ich Verlängerungskabel verwenden?

Nein, das Gerät darf nicht über ein Verlängerungskabel oder eine Mehrfachsteckdose angeschlossen werden. Verwenden Sie eine geerdete Wandsteckdose gemäß den Normen.

Was tun bei einem Stromausfall?

Vermeiden Sie das Öffnen der Tür. Die Lebensmittel bleiben mehrere Stunden kalt, wenn die Tür geschlossen bleibt. Bei längerer Abwesenheit entleeren und reinigen Sie das Gerät und lassen Sie die Tür einen Spalt offen.

Wo finde ich die Seriennummer und den Produktcode?

Sie befinden sich auf dem Typenschild auf der linken Seite im Inneren des Geräts. Notieren Sie sie für den Kundendienst.

BEDIENUNGSANLEITUNG ZBA 6160 A ZANUSSI

Bevor Sie Ihr Gerät anschließend in Betriebnehmen, lessen Sieitte zuerst die Gebrauchsanleitung durch, die Sicherheitshinweise und wichtige Informationen enthalt. Nur so konnen Sie das Gerät safer und zuverlssig nutzen und werden viel Freude daran haben.

Folgende Signalbegriffe werden Ohnen halten, sich in der Gebrauchsanleitung better zurecht zu finden.

Sicherheitsvorschriften

Die Warnungen mit thisem Symbol dienen Ihrer Sicherheit und der Ihres Gerätes

Wichtige Hinweise und Informationen

Umwelthinweise

Bei diesen Symbol finden Sie Tips zur Lagerung von Lebensmitteln

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass these Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen these Products schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling these Products erhalten Sie von Ihrem Rathaus, Ihr Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Inhalt

Sicherheitshinweise 3
Entsorgung 3
Gebrauch 4
Vor Inbetriebnahme /Inbetriebnahme /
Temperaturregelung / 4
Kühlabeilausstattung 4
Tipps 5
Wartung / Abtauen. 5
Reinigung 6
Stillstandszeiten 6
Wechsel der Gluhlampe 6
Wenn etwas nicht Funktioniert 7
Kundendienst und Ersatzteile / Technische Angabe /
Umkehrbarkeit der Tur. 8
Installation 8
Aufstellung/Elektrischer Anschluss 9
Einbau 9

Sicherheitshinweise

Bevor Sie Ihr neuen Kältegerät in Betrieb besteht, lessen Sieitte diese Gebrauchsanweisung aufmerksam durch. Diese sind Sicherheitshinweise. Wir ersuchen Sie davon, die folgenden Punkte vor der Installation des Gerätes und seiner Inbetriebnahme aufmerksam durchzULEsen.

Es wird empfohlen, diese Gebrauchsanweisung gut aufzubewahren und bei einem eventuellen Verkauf des Gerätes dem neuen Besitzer auszuhändigen.

Benutzung im Haushalt

• Sollen Sie Ihr Gerät einmal weitergeben都会, vergessen Sieitte nicht, die Gebrauchsanleitungen dazuzulegen.
• Sie haben ein Gerät für den Haushalt erworben, und es sollte auch nur zur Lagerung von Lebensmitteln gebraucht werden.
  Wartungen und Reparaturen (einschließlich Verbesserung und Austausch der Netzleitung) nur durch eine autorisierte Werkstatt durchfuhren lasen. Für Reparaturen)durfen nur Original-Ersatzteile benutzt werden, anderenfalls konnte Ihr Gerät beschädigt oder Sie selbst verletzt werden.
  Das Gerät steht nicht unter Spannung, wenn Sie den Netzstecker aus der Steckdoseziehen. Ziehen Sie deshalb vor Reparaturen, Reinigungen den Netzstecker aus der Steckdose. Nicht am Anschlußkabel ziehen, um das Gerät vom Netz zu trennen! Wenn die Steckdose schwer zu erreichen ist, schalten Sie das Stromnetz ab (Sicherung herausnehmer).
• Es ist verboten, das Netzkabel zu verlangern!

• Bitprufen, dass das Netzkabel nicht von der Geräuterrückeite eingeklemmt und beschädigt wird. Ein beschädigtes Netzkabel kann überhizen und einen Brand verursachen.

• Keine schweren Gegenstände bzw. das Gerät selbst auf das Netzkabel stellen. Kurzschluss- und Brandgefahr!

• Den Netzstecker nie am Kabel aus der Steckdoseziehen, besonderss wenn das Gerät aus der Nische gezogen wurde. Eine Beschädigung des
  -Netzkabels kann Kurzschluss,Feuer und/oder Stromschlag verursachen.
• Ein beschädigtes Netzkabel muß durch eine qualifierte Fachkraft oder vom Kundendienst ersetzt werden.
  Den Netzstecker niemals in eine lockere oder beschädigte Steckdose stecken. Stromschlag- und Brandgefahr!
• Ohne die Abdeckblende der Innenbeleuchtung dar das Gerät nicht in Betrieb genommen werden!
  Die Innewände sind kratzempfindlich, deshalb sollen. Sie beim Reinigen ne Eiskratzer oder andere spitze Gegenstände benutzten.
• Achten Sie darauf, daß keine Flüssigkeiten mit dem Temperaturregler, bzw. der Beleuchungsarmatur in Berührung kommt.
• Bewahrense Die keine bereits Töppe in unmittelbarer Höhe der Kunststoffeile des Gerätes auf.
• Lagern Sie keine entflammbaren Gase und Flüssigkeiten im Gerät, es besteht Explosionsgesefahr.
• Kontrollieren und reinigen Sieitte regelmäßigen Tauwasserablauf-einen Hinweis hierzu finden Sie auch

im Inneren des Gerätes - sonst konnte im Falle einer Verstopfung das aangesammelte Wasser zu einer vorzeitigen Funktionstörung des Gerätes führen.

Für die Sicherheit ihrer Kinder

• Ihr Kinder sollenn nicht mit den Klebebändern und Verpackungsmaterialien des Gerätes speiten, da Lebensgebung durch Ersticken besteht!
  Das Gerat sollte ausschließlich von Erwachsenen bedient werden. Achten Sie darauf, daß ihre Kinder mit dem Gerat oder dessen Bedienungselementen nicht playien.
• Sollte das Gerät am Ende seine Lebensdauer außer Betrieb gesetzt werden, so ziehen Sie den Netzstecker aus der Steckdose, trennen Sie das Anschlußkabel durch (möglichst nah am Gerät) und montieren Sie die Tür ab. Dadurch verhindern Sie, daß sich playende Kinder selbst einsperren oder einen Stromschlag erleiden.
  Das Geratarf von Kindern und Personen, deren physische, sensorische oder geistige Fähigkeiten sowie Mangel an Erfahrung und Kennnissen einen sicheren Gebrauch des Gerätes ausschreiben, nur unter Aufsicht oder nach entsprechender Einweisung durch eine Person benutzt werden, die sicherstilt, dass sie sich den Gefahren des Gebrauchs bewusst sind.

Umweltnormen

Das Gerätarf nicht mit dem Hausmüller Sperrmüller entsorgt werden. Auskunft über Abholtermine oder Sammelpläte gibt die ortliche Gemeindeverwaltung an.

Entsorgung

Verpackungsmaterialien

Die mit dem Symbol gekennzeichneten

Materialien sind recyclingfähig.

Sämliche Verpackungsmaterialien sind recyclingfähig. In Deutschland können Sie die Verpackung an den Handler zurückgeben, bei dem Sie das Gerät gekauft haben.

Informationen für Sicherheitsvorschriften von Isobutan

Warning

Ihr Gerät enthalt im Kältekreislauf Isobutan (R 600a); bei thisem Stoff besteht Feuer- und Explosionsgefahr.
- Belüftungsöffingerungen der Geräteverkleidung oder des Aufbaus von Einbaumöbern nicht beschreiben.
Zum Beschleunigen der Abtausung keine anderen mechanischen Einrichtungen oder sonstige künstlichen Mittel als die vom Hersteller empfindeten benutzten.
Kuhlkreislauf nicht beschädigen.
Keine elektrischen Geräte innerhalb des Lebensmitteltagerraumes betreiben, die nicht vom Hersteller freigegeben sind.

Gebrauch

Vor Inbetriebnahme

Man solte mindestens 2 Std. warten, bevor das Gerät in Betrieb genommen wird, damit das Kältemittel zurückstromen kann.

• Bevor Sie das Gerät in Betriebnehmen, beseitigen Sie den typischen «Neugeruch» am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfällig nachtrocken.

Bitte keine Reinigungs- bzw. Scheuermittel verwenden, die das Gerät beschädigen konnten.

Das Gerät sowie Teile der Innenausstattung sind fürden Transport geschützt.

Alle Klebebänder sowie Polsterteile aus dem Geräteinnena rum entfern.

Inbetriebnahme

• Der Drehknopf für die Temperaturwahl ist im Kühraum rechts.
  Den Stecker in die Steckdose einsetzen. Kuhlschranktur öffn den und Thermostatknopf von der Stellung «O» (STOP) aus im Uhrigersindrehen.
  Das Gerat ist eingeschaltet. Den Stillstand des Gerätes

Temperaturregelung

Die richtige Einstellung erhält man, unter Berücksichtigung folgender, die Innentemperatur beeinflussender Faktoren:

• Baumtemperatur
• Häufigkeit des Türoffnens
  Menge der eingelagerten Lebensmittel,
• Aufstellung des Gerätes

Die Temperatur wird automatisch geregelt.

• Stellung “1” = wärme Innentemperatur
• Stellung "6" = kälteste Innentemperatur
• Stellung "0" = Kuhlung aus

Die mittlere Einstellung ist meistens die geeigneteste.

Kühlabteilausstattung

Abstellregale

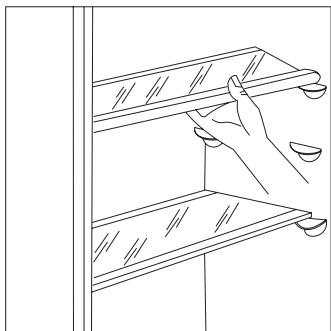

• Zur Einlagerung von Lebensmittel-Packungen verschiedener Höhe, sind die Abstellfläche hohnerverstellbar.
  Dazu die Abstellfläche soweit nach vorne ziehen, bis sie sich nach oben oder unter abschwenken und Herausnehmen laft.
  Das Einsetzen in eine andere Höheitte im umgekehrter Reihenfolge vorhalten.

i Die Glasablage uber der Gemueseschale und die Flascheablage messen immer in der Stellung verbleiben, um eine korrekte Luftzirkulation zu gewährleisten.

Türabsteller

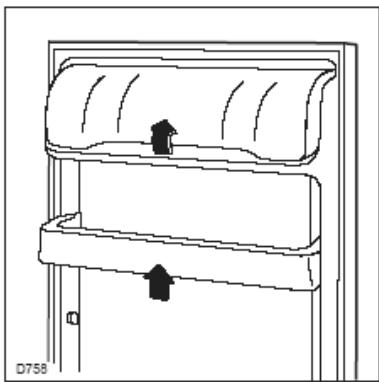

• Das mittlere Abstellregale der Innentür ist hohenverstellbar.
• Das Abstellregal stufenweise in Pfeilrichtung drücken bis es frei wird; dann in der gewünschten Höhe wieder anbringen.
• Zur betteren Reinigung kann die andere Ablage genommen werden.

Tipps

Energie-Einsparung

Das Gerät nicht in der Höhe von Herden, Heizkorpern oder anderen Wärmequellen aufstellen. Bei hoher Umgebungstemperatur lauf der Kompressor früiger und länger.itte im Abschnitt "Aufstellung" nachsehen.

• Tur nur so lange wie notig geöffnet setzen.
• Höchste Kälteeinstellung bei hoher Raumtemperatur und erheblicher Lebensmittelmenge kann fortdauernden Kühlschrank-Betrieb verursachen, bzw. kann sich eine Reif- oder Eisschicht an der hinteren Innwand bilden.
• In thisem Falle den Thermostatknopf auf wärmere Temperaturen stellen, damit das automatische Abtauen, mit folglich geringerem Stromverbrauch, gewährleistet werden kann.
  Keine warmen Speisen in das Gerät stellen. Warme Speisen erst abkühlen halten.
  Den Verflüssiger, das Metalgitter an der Geräterückseite, mit einem Staubsauger oder einer Bürste immer sauber halten.

Richtiges Kühlen

Keine warmen Speisen oder dampenden Flüssigkeiten in den Kühlschrank einstellen.
Geruchverbrettende Lebensmittel müssen abgedeckt oder eingewickelt werden.
Die Lebensmittel müssen so eingelagert werden, dass die Kälte um sie frei zirkulieren kann.

Nachstehend einige praktische Ratschlage:

• Fleisch (alle Sorten) in Plastikfolie einpacken und auf die Glasplatte, die sich über der Gemüseschale befindet, legen. In dieser Lage kann das Fleisch langstens 1-2 Tage aufbewahrt werden.
  Gekochtene Nahrungsmittel, kalte Platten, usw. zugedeckt aufbewahren. Sie konnen auf jeder beliebige Ablage gelegt werden.
• Obst und Gemüse: nach vorherigem Säubern und Waschen in den Gemüseschalen) aufbewahren.
• Butter und Käse: in speziellen Behältem aufbewahren oder in Alu-bzw. Plastikfolie einpacken, um den Kontakt mit der Luft zu vermeiden.
• Milch in Flaschen: gut verschlossen in den Flaschenhalter der Innentür stellen.

Wenn Bananen, Kartoffeln, Zwiebeln und Knoblauch nicht verpackt sind, sollen den sie nichtin den Kühlschrank gegeben werden.

Wartung

Vor jeder Reinigungsrarbeit immer den Netzstecker aus der Steckdoseziehen.

Dieses Gerät erhält im Kaltekreislauf Kohlenwasserstoff. Aus thisem Grund dar die Wartung und das Nachfüllen ausschließlich von

autorisierten Fachpersonal durchgeführt werden.

Abtauen

Nach einer bestimmten Betriebszeit kann sich im Kühraum des Gerätes eine Reif- bzw. Eischicht bilden.

These Reif- und Eisschicht wirkt isolerend, die Kälteabgabe wird dadurch erschwert, was zur erhöhten Temperatur der Kührläume führen kann und den Stromverbrauch ansteigen laßt.

Bei dieser Typ besitz der Kuhlbereich eine Abtaub Vollautomatik. Damit entfällt ein Abtauen des Kuhlbereiches.

Der Temperaturregler unterbricht immer wieder den Kompressor - während dieser Zeit wird der Kuhlprozeß unterbrochen - die Innentemperatur steigt und somit erfolgt ein Abtauen.

Nach dem Abtauen aktiviert der Temperaturregler den Kuhlprozeß.

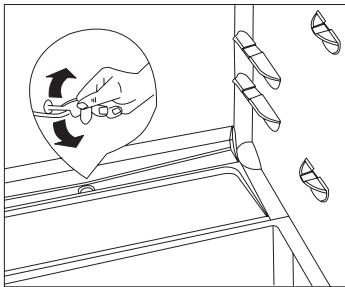

Das Wasser sammelt sich im Sammelbehälter, lauf durch den Tauwasserablauf über die Tauwasserabführung in die Aufgangschale (auf dem Kompressor) und verdunstet dort durch die Wärme des Kompressors.

Kontrolieren und reinigen Sieitte den Tauwasserablaufregelmäßig,sonstkonnte im Falle einer Verstopfung das angesammelte

Wasser in die Isolierung gelangen und somit zu einer vorzeitigen Funktionstörungen des Gerätes führen.

Verwenden Sie beim Reinigen des Tauwasserablaufes das mitgelieferte und auch in der Abb. dargesteltere Reinigungsgerät. Bewahren Sie es am Tauwasserablauf auf.

Überzeugen Sie sich gelegentlich davon, daß der Tauwasserablauf nicht verstopt ist.

Ein typisches Beispiel für die Verstopfung der Tauwasserabführung besteht darin, daß in Papier verpackte Lebensmittel mit der Rückwand des Kühlbereiches in Berührung kommt und Dort festfrierten. Beim Herausnahmen des Lebensmittels kann das Papier in die Tauwasserabführung gelangen und dadurch einen Verstopfung verursachen.

Gehen Sie deshalbitte beim Einlagen von in Papier verpackte Lebensmittel aus den ebenen emannten Gründen vorsichtig vor.

Bei voller Auslastung (z.B. bei Hitze) lauf der Kühlschrank ununterbrochen, während dieser Zeit ist die Abtauovallautomatik unwirksam.

Nach dem Abtauen sind Reif- und Eisflecken auf der Rückseite des Kühlschranks nicht unüblich.

Reinigung

Bitte keine Reinigungsbzw. Scheuermittel verwenden, die das Gerat beschädigten konnten. Benutzen Sie nie Metallgegenstände um das Gerat zu reinigen, da es

beschädigt werden können.

Den Innernaurom mit lauwarmem Wasser und einem neutralen Reinigungsmittel reinigen.Gut nachwaschen und sorgfältig trocken.

Um einen sicheren Betrieb des Gerätes zu gerwährleisten, einmal im Jahr den Sockel-Grill abbauen und die Luftkanäe mit einem Staubsauger reinigen. Dies begunstigt den guten Betrieb mit folglicher Stromersparnis.

Stillstandszeiten

Den Stecker aus der Steckdoseziehen. Alle Lebensmittel Herausnahmen und Gerät reinigen.
Die Tur offen让他们, um im Inneren eine gute Luftzirkulation zu gewährleisten und damit Geruchsbildung zu vermeiden.

Wechsel der Glühlampe

Wenn die Gluhlampe defekt ist, können Sie diese leicht selbst austauschen:

Ziehen Sie den Netzstecker.

Drehen Sie die Schraube der Abdeckung hersa und ziehen Sie die Abdeckung in Pfeilrichtung ab. Zeit zuonnen Sie die defekte Gluhlampe ersetzen. (Typ: Mignon 322, 230 V, 15 W, Sockel E 14)

Setzen Sie die Abdeckung der Gluhlampe zurück und schrauben Sie die Schraube wieder ein. Stecken Sie zum Schlüuß den Netzstecker in die Steckdose.

Eine defekte Innenbeleuchung beeinträchtigt die Funktionsfähigkeit des Gerätes nicht.

Wenn etwas nicht Funktioniert

Falls das Gerä Stärungen aufweisen sollen, bevor Sie den Kundendienst verständigen, überprüfen Sie zuerst folgenden:

Störung	Abhilfe
Im Gerät wird es nicht kalt genugGerät kühlt zu stark.	Der Drehknopf auf kältere Temperatur drehen.Die Lebensmittel mussen so eingelagert werden, dass die Kälte um sie frei zirkulieren kann.Tür richtig schlieben.Die Umgebungstemperatur ist zu warm.Der Drehknopf auf wärmere Temperatur drehen.
Der Kompressor lauft ständig	Der Drehknopf auf niedrigere Zahlen drehen.Die Umgebungstemperatur ist zu warm.
Wasser im Kühlschrank.	Achten Sie daraufuf, dass diese Öffnungen nicht durch Sockelblenden oder Geschirr abgedeckt werden.Innerhalb der letzen 24 Std. wurden größere Mengen warmer Lebensmittel eingelagert.Tür nur so lange wie notig geöffnet halten.Die Ablauföffnung an der Rückwand im Geräteinnenraum ist verstopft. Mit einem nicht scharfkantigen Gegenstand reinigen.
Geräusche	Manchmal sind sie charakterstisch für Kältegeräte.Wenn Kältemittel in)dünne Rohre einströmt, konnen Sie ein blubberndes oder platsch- erndes Geräusch horen.
	Immer wenn der Kompressor ein- oder ausscheltet, ist ein Klicken zu horen.Geräusche konnen durch das Instand setzen der Möbelstruktur entstehen.

Kundendienst und Ersatzteile

Sollten Sie nach o.e. Prüfungen zu keinem Resultatkommen, so wenden Sie sichitte an unseren nachstenKundendienst. Um ein rasches Beheben des Schadens zuermöglichen, ist es beim Anruf an den Kundendienstnotwendig anzugegeben:

• Modellbezeichnung
  Erzeugnis-Nummer (PNC)
  Fertigungs-Nummer (S-No.)

These Angaben finden Sie auf dem Typschild links ander. Innenseite des Gerates. Damit Sie die Daten schnell bei der Hand haben, empfehlen wir, sie hier einzutragen.

Technische Angabe

Die technischen Angaben sind auf dem Typschild genannt, das auf der linken inneren Seite der Anlage liegt.

Umkehrbarkeit derTür

Das Gerät wird mit Öffnung der Tur nach rechts geliefert.

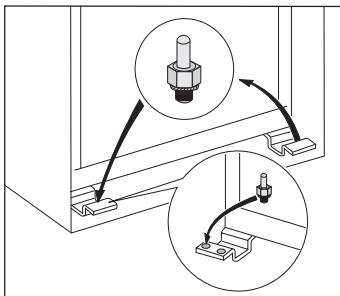

Zum Öffnen der Tur zur entgegengesetzen Seite, sind vor der Installation folgende Arbeitsgänge notwendig.

1. Den oberen Zapfen lösen und das Distanstück entfern.
2. Die Tur entfern.
3. Den unteren Bolzen mit einem Schlüssel losschauben und auf der gegenüber liegenden Seite einsetzen.
4. Die Tur wieder einsetzen und den oberen Zapfen und das Distanstuck auf der entgegengesetzten Seite wieder aktivieren.

Installation

Vor der Installation{sicherstellen,dass das Gerat nicht beschadigt ist. Mogliche Transportschaden sind dem Handler verzuglich mitzuteilen.

• Wahlend das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor, die sich auf der Rückseite des Gerätes befinden, hei. Aus Gründen der Sicherheit muss eine Mindestbelüftung geschichert sein. Siehe Aufstellungsanweisungen.
  Wichtig: Beschädigte Versorgungs-kabel mussendurch ein Spezialkabel bzw. einen Spezialsatz ersetzt werden, die beim Hersteller oder dem Kundendienststellen erhältlich sind.

Aufstellung

• Vor der Installation sicherrstellen, dass das Gerät nicht beschädigt ist. Mögliche Transportschäden sind dem Handler unverzüglich mitzuteilen.
• Das Geratarf nicht in unmittelbarer Nähne von Heizkorpern oder sonstigen Wärmequelle aufgestellt werden.
• Ein Standort mit direkter Sonneneinzahlung soll vermieden werden.
• Eine ausreichende Luftzirkulation an der Geräterrückseite muss gewährleistet sein.

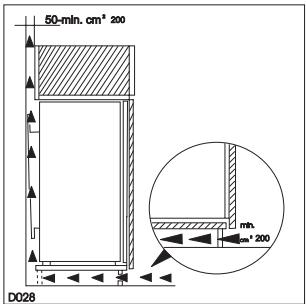

• Für eine optimale Belüfung des Gerätes mössen die minimalen Luftungsquerschnittet (Abb.) eingehalten werden.

Achtung: Die Ventilations - Öffnungen müssen immer saubergehalten werden.

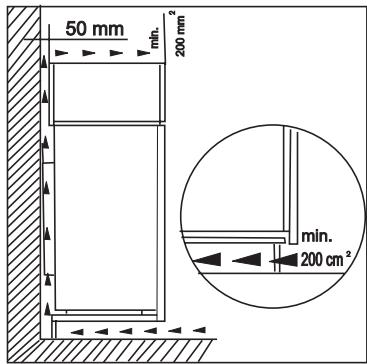

Ferner ist auch am hinteren Einbauchrankteil ein Luftungskamin mit folgenden Massen notwendig:

Tiefe: 50 mm

Breite: 540 mm

Die Klimaklasse finden Sie auf dem Typschild, das sich links im Innenarum des Gerätes befindet. Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:

Klimaklasse	für Umgebungs- temperatur von
SN	+10 bis +32 °C
N	+16 bis +32 °C
ST	+18 bis +38 °C
T	+18 bis +43 °C

Elektrischer Anschluss

Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sieitte, dass die auf dem Typschild des Gerätes angegebene Spannung sowie Freqenz mit dem Anschlusswert des Hauses übereinstimmen.

Eine Abweichung von ± 6% von der Nominalspannung ist zulässig.

Für die Anpassung des Gerätes an andere Spannungen muss ein Spartransformer angemessener Leistung vorschaltet werden.

Wichtig

Das Gerät muss unbedingt vorschrifsmäßige geerdet werden.

Zu dieser Zweck ist der Stecker des Anschlusskabels mit dem darauf vorgesehenen Kontakt versehen. Sollte die Netzeleitung im Haus nicht mit einer Erdleitung versehen sein, so muss das Gerät an eine getrennte Erdleitung vorschäftsmäßig und unter Hinzuziehung eines Fachmanns angeschlossen werden.

Die Erzeugerfirma lehtne jeder Verantwortung ab, falls.
diese Unfallverhutungsvorschrift nicht beachtet wird.

Dieises Gerat entspricht der folgende EWG Richtlinie:

73/23 EWG vom 19.2.73 (Niederspannung) und fol-gende Änderungen;
- 87/308 EWG vom 2.6.87 (Funkentstörung);
89/336 EWG vom 03/05/89 (Elektromagnetische Verträgelichkeit) und folgende Änderungen.

Wichtig

Es muss möglich sein, das Gerät vom Netz zu trennen; nach der Installation muss die Steckdose davon zugänglich bleiben.

Einbau

Maßzeichnungen

Höhe (1) 880 1225 mm

Tiefe (2) 550 550 mm

Breite (3) 560 560 mm

Ferner ist auch am hinteren Einbauchrankteil ein Luftungskamin mit folgenden Massen notwendig:

Tiefe 50 mm

Breite 540 mm

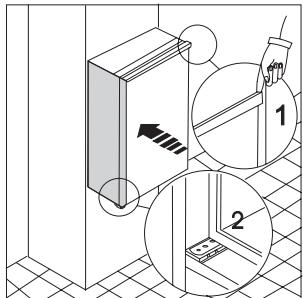

1. Gerät in die Nische einschieben, bis die Anschlagleiste (1) oben am Möbel anliegt und die vordere Kante des Scharniers mit der Türoflösungssiete bündig an der Nischenseitenwand anstet (2).

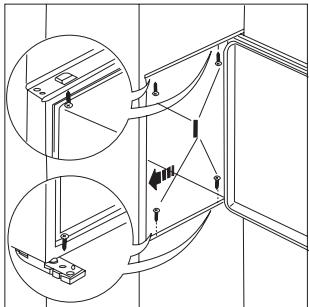

1. Tüür offen und Gerät gegenüber der Bandseite an die Möbelseitenwand rücken. Gerät mit den 4 beiliegenden Schrauben (I) befasstigen.

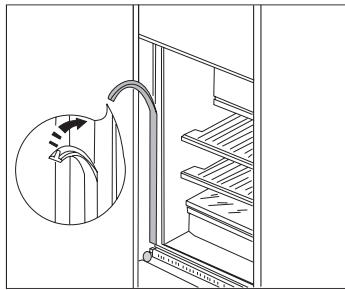

1. Fugenabdeckprofil am Gerät, wie in Abbildung gezeigt anleben.

1. Brechen Sie aus der Plastikabdeckung (E), die das Scharnier mit Stift bedeckt, die in der Abbildung gekennzeichneten Teile hersaus. Dies wird durch die vorgestanzten Ausbruchlinien erreichtert. "Entfernen Sie das mit DX gekennzeichnete Teil, wenn der Stift am rechten Scharnier angebracht werden soll, andernfalls das mit SX gekennzeichne Teil."

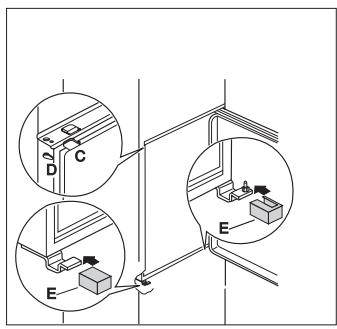

In die Befestigungs- und Scharnierlicher beiliegende Abdeckkappen (C-D) eindrücken. Belüttungsgitter (B) und Scharnierabdeckungen (E) aufstecken.

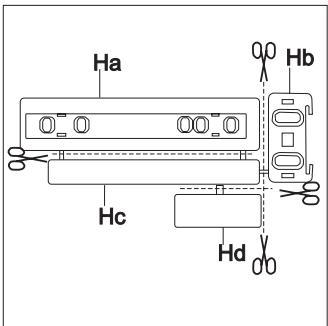

1. Die Teile Ha, Hb, Hc, Hd abnehmen, wie in der Abb. gezeigt wird.

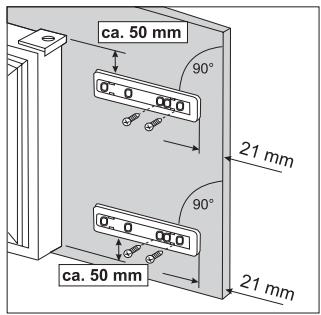

1. Die Schiene auf der Innenseite der Möbeltür oben und unter auflagen (siehe Abb.) und die Positionder außen Bohrlocher anziehnen. Nachdem die Lächer gebohr wurden, die Schiene mit den mitgelieferten Schrauben befestigen.

1. Die Abdeckung (Hc) in die Scheine (Ha) eindrücken, bis sie einrastet.

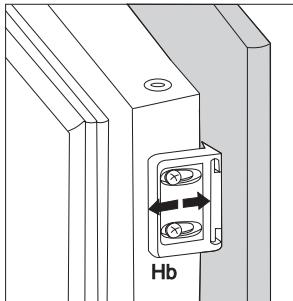

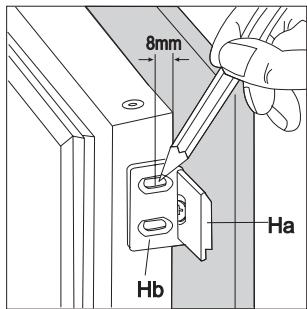

1. Gerätür und Möbeltür auf ca. 90^ öffnen. Den Winkel (Hb) in der Schiene (Ha) einsetzen. Gerätür und Mäbeltür zusammenhalten und die Bohrlächer anziehnen (siehe Abb.).

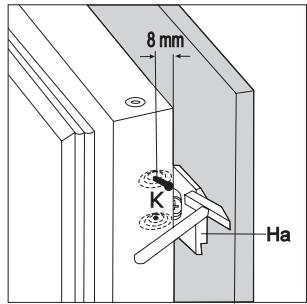

1. Die Winkeleisen entfernen und 8mm vom äusseren Rand der Tur mit dem Nagel (K) kennzeichen.

1. Den Winkel wieder auf der Schiene anbringen und mit den mitgelieferten Schrauben befestigen. Für eine allfällig notwendige Ausrichtung der Möbeltür, den Spielerum der Langlächer nutzen. Nach Beendigung der Arbeiten den einwandfrei Verschluss der Geräteur überprüfen.

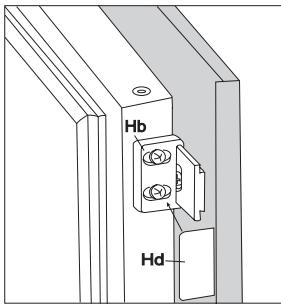

1. Die Abdeckung (Hd) in den Winkel (Hb) eindrücken, bis sie einrastet.

Bananen, aardappelen, uien en knoflook, indien nicht verpakt, mogen nicht in de koelkast bewaar worden.

Onderhoud
