GEBRUIKSAANWIJZING ZBA 6160 A ZANUSSI
Instructies voor het gebruik van de gebruiksaanwijzing
Opmerkingen die belangrijk zijn voor uw veiligheid of voor de juiste werking van het apparaat.
Aanvullende informatie met betrekking tot de bediening en praktische toepassingen van het apparaat.
Nuttige tips voor het economisch en milieuvriendelijk verstandige gebruik van het apparaat.
Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet naar een plaats worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.
Inhoudsopgave
Veiligheidsinformatie 13
Afvalverwerking 14
Werking en gebruik / Voor de ingebruikname / Het apparaat starten / Het instellen van de temperatuur 15
Interne onderdelen 15
Nuttige tips 16
Onderhoud Ontdooien / 16
Reiniging. 17
Het oplossen van problemen. 18
Klantenservice en reserveonderdelen / Technische gegevens 19
Deur omdraaien. 19
Installatie / Opstelling 19
Elektrische aansluiting. 20
Inbouw 20
Deze informatie is verstrekt voor uw veiligheid. Lees dit voordat u het apparaat installeert of gebruikt. Bewaar deze gebruiksaanwijzing voor toekomstige raadpleging. Als het apparaat van eigenaar verandert, dient de gebruiksaanwijzing te worden meegeleverd.
Algemene aanwijzingen m.b.t.
de veiligheid
- Bewaar deze gebruiksaanwijzing goed en geef hem door aan een eventuele volgende eigenaar van het apparaat.
- Dit apparaat is alleen bedoeld voor gebruik in het huishouden, voor het bewaren van levensmiddelen en dient volgens de voorschriften te worden gebruikt.
- Reparaties aan dit apparaat, ook het vervangen van het aansluitsnoer, mogen alleen door de service worden uitgevoerd. Hierbij mogen alleen originele service-onderdelen worden gebruikt. Onvakkundige reparaties kunnen tot aanzienlijke risico's voor de gebruiker leiden!
- Het apparaat is alleen spanningloos als de stekker uit het stopcontact is getrokken. Voordat u het apparaat gaat reinigen, dient u het altijd spanningloos te maken. Trek de stekker nooit aan het snoer, maar aan de stekker zelf uit het stopcontact. Als het stopcontact moeilijk bereikbaar is, schakel dan de zekering in de huisinstallatie uit.
- Het aansluitsnoer mag niet verlengd worden. Zorg ervoor dat de stekker niet wordt platgedrukt of beschadigd door de achterkant van het koel-/vriesapparaat.
- Een beschadigde stekker kan oververhit raken en brand veroorzaken.
- Plaats geen zware voorwerpen op het aansluitsnoer en zorg dat het koel/vriesapparaat niet op het snoer staat.
- Daardoor bestaat kans op kortsluiting en brand.
- Trek de stekker niet uit het stopcontact door aan het snoer te trekken, vooral niet als het koel/vriesapparaat uit de nis wordt getrokken.
- Schade aan het snoer kan kortsluiting, brand en/of een elektrische schok veroorzaken.
- Als het aansluitsnoer beschadigd is, moet het worden vervangen door onze service-afdeling of door een erkend installateur.
- Als het stopcontact los zit, steek de stekker er dan niet in.
- Daardoor bestaat kans op een elektrische schok of brand.
- Gebruik het apparaat niet zonder de afdekking van de binnenverlichting.
- Gebruik bij het schoonmaken geen scherpe of puntige voorwerpen. Die kunnen het apparaat beschadigen. Zorg ervoor dat er geen vloeistoffen bij de temperatuurregelaar en de verlichting komen.
- Laat kunststof onderdelen niet met hete voorwerpen in aanraking komen.
- Geen bussen of flessen met brandbaar gas of vloeistof in het apparaat bewaren. Explosiegevaar!
- Het dooiwaterafvoergootje regelmatig controleren en schoonmaken. Bij verstopping kan het verzamelde dooiwater storingen veroorzaken.
Veiligheid van kinderen
Houd de verpakking uit de buurt van kinderen. Kunststoffolie kan verstikkingsgevaar opleveren. - Het apparaat is bedoeld voor gebruik door volwassenen. Laat kinderen niet met het apparaat of de bedieningselementen spelen. - Als u het apparaat afdankt, trek dan de stekker uit het stopcontact, snijd het aansluitsnoer af (zo dicht mogelijk bij het apparaat) en haal de deur eruit. U verhindert daardoor dat spelende kinderen een elektrische schok krijgen of elkaar of zichzelf in het apparaat opsluiten. - Dit apparaat is niet bedoeld voor gebruik door kinderen, personen met verminderde lichamelijke, zintuiglijke of geestelijke capaciteiten of een gebrek aan kennis en ervaring, tenzij er toezicht is ingesteld door de persoon die verantwoordelijk is voor hun veiligheid of tenzij zij van die persoon instructies hebben gekregen over het gebruik.
Bescherming van het milieu
- Dit apparaat bevat geen gassen die de ozonlaag kunnen beschadigen, niet in het koelcircuit en evenmin in de isolatiematerialen.
Het apparaat mag niet worden weggegooid bij het normale huishoudelijke afval. Voorkom beschadiging aan de koeleenheid. Informatie over uw plaatselijke afvalwerkingslocaties kunt u bij de gemeente opvragen.
Verwijder de stekker en zorg dat alle sloten en grendels verwijderd zijn zodat kinderen niet opgesloten kunnen raken in het apparaat.
Afvalverwerking
De materialen met het symbool
kunnen gerecycled
PE< voor polyethyleen, bijv. inpakmateriaal
PS< voor polystyreen, bijv. opvulmateriaal (altijd CFK-vrij)
POM< voor polyoxymethyleen, bijv. plastic clips. Alle materialen zijn milieuvriendelijk!
Veiligheidsmaatregelen voor isobutaan
Waarschuwing
- Het koelmiddel van het apparaat is isobutaan (R 600a) dat in hoge mate brandbaar en explosief is.
- Houd ventilatie-openingen in het apparaat of in het inbouwmeubel vrij.
- Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te bespoedigen, die niet door de fabrikant worden aangeraden.
- Beschadig het koelcircuit niet.
- Gebruik geen elektrische apparaten binnenin het apparaat, tenzij ze door de fabrikant worden geadviseerd.
Als u zich niet aan deze aanwijzingen houdt, kan de fabrikant niet aansprakelijk worden gesteld voor eventuele schade.
! Werking en gebruik
Voor de ingebruikneming
Wacht ten minste twee uur voordat u het apparaat aansluit, dan kan de olie terugvloeien in de compressor.
- Voordat u het apparaat voor de eerste keer gebruikt, wast u de binnenkant en de interne accessoires met lauwwarm water en een beetje neutrale zeep om de typische geur van een nieuw product weg te nemen. Droog daarna grondig af.
Gebruik geen oplosmiddelen of schuurpoeders. Deze beschadigen de lak.
- Verwijder de verpakkingselementen die gebruikt worden bij het transport.
Het apparaat starten

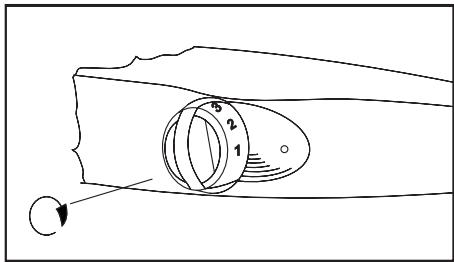

- Steek de stekker in het stopcontact en draai de thermostaatknop rechtsom naar de stand O (UIT).
- De thermostaatregeling die zich aan de binnenkant van de koelruimte bevindt, regelt de temperatuur van het apparaat.
- Draai de thermostaatregeling naar de gewenste instelling.
Het instellen van de temperatuur
- De volgende omstandigheden zijn belangrijk met betrekking tot de temperatuur in de koelkast:
- Omgevingstemperatuur, hoeveelheid en temperatuur van het opgeslagen voedsel
- Regelmaat waarmee de deur wordt geopend en hoe lang de deur open blijft staan
- Plaatsing van het apparaat. De temperatuur in de koelkast wordt automatisch bijgesteld.
- Instelling "1" = hoogste temperatuur, warmste instelling
- Instelling "6" = laagste temperatuur, koudste instelling.
- Instelling "0" = Uit
Een gemiddelde instelling is over het algemeen het meest geschikt.
Interne onderdelen
Legplateaus
- De legplateaus kunnen verwijderd worden om ze te reinigen.
- Om de opslag van voedselverpakkingen van verschillende afmetingen te kunnen ondersteunen, kunnen de legplateaus op verschillende hoogten worden geplaatst.

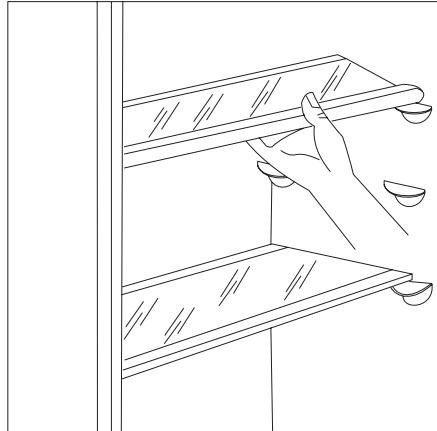

- Om een intern legplateau te verwijderen, trekt u het naar voren totdat het kan worden opgetild of gekanteld en worden verwijderd.
- Om het plateau op een andere hoogte terug te plaatsen, doet u hetzelfde in omgekeerde volgorde.
Het glazen legplateau boven de groentelades en het flessenrek moeten altijd op dezelfde plaats blijven om een goede luchtcirculatie te garanderen.

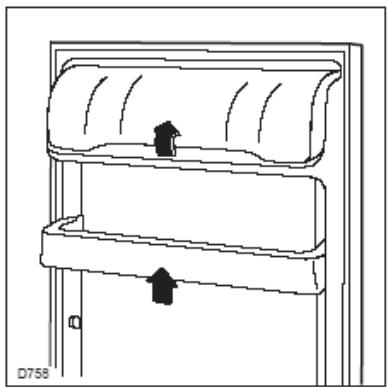

Deurplateaus
- Om de opslag van voedselverpakkingen van verschillende afmetingen te kunnen ondersteunen, kan het middelste deurplateau in hoogte versteld worden.
- Trek het plateau geleidelijk in de richting van de pijlen totdat het loskomt en plaats het op een andere gewenste hoogte terug.
- Voor een grondiger reiniging kunnen de bovenste en onderste deurplateaus gemakkelijk verwijderd worden en op hun plek teruggezet worden.
Nuttige tips
Energiebesparing
Let op waar de koelkast wordt geplaatst. Zie paragraaf "Installatie". Zodra het juist geïnstalleerd is, verbruikt de koelkast minder energie.
- Probeer te voorkomen dat u de deur lange tijd open houdt of dat u de deur te vaak opent, aangezien warme lucht in de koelkast komt en ervoor zorgt dat de compressor onnodig vaak aanslaat.
- Als de omgevingstemperatuur hoog is, de thermostaatknop op de koudste instelling (hogere cijfers) staat en het apparaat volledig gevuld is, kan de compressor continu aan staan waardoor er ijs op de verdamper ontstaat. Als dit gebeurt, draait u de knop naar een warmere instelling (lagere cijfers) om de koelkast automatisch te laten ontdooien en zo elektriciteitsverbruik te besparen.
- Plaats geen warm voedsel in de koelkast. Laat warm voedsel eerst afkoelen. Houd de hitte-emissiecondensor, het metalen rooster aan de achterwand van de koelkast, altijd schoon.
Nuttige tips voor het koelen
- Bewaar geen warm voedsel of dampende vloeistoffen in de koelkast en bedek het voedsel, vooral als het een sterke geur verspreidt.
Om de koelkast op de juiste manier te gebruiken, volgen hier een aantal nuttige tips:
Rauw vlees (biefstuk, varkensvlees, lam en gevogelte): stop dit in plastic zakken en leg boven de salade-opslagruimte. Dit is het koudste punt in de koelkast. Vlees kan alleen op deze manier veilig worden opgeborgen voor ten hoogste een of twee dagen. Gekookt voedsel, koude stukken, pudding, enz.: dit moet goed bedekt worden en kan op een van de glasplaten worden gezet. Fruit en groenten: dit moet goed schoongemaakt worden en in de onderste lade(n) bewaard worden. Boter en kaas: dit moet in speciale luchtdichte bakjes gelegd of in aluminiumfolie of plastic zakjes gewikkeld worden om zoveel mogelijk lucht buiten te sluiten. Melkflessen: deze moeten een afdekdop hebben en opgeslagen worden in het flessenrek in de deur.
Trek de stekker uit het stopcontact voordat u een onderhoudshandeling gaat verrichten.
WAARSCHUWING
Dit apparaat bevat koolwaterstoffen in de koeleenheid. Onderhoud en herladen mag alleen uitgevoerd worden door bevoegde technici.
Ontdooien
Een deel van het vocht uit de koelruimte wordt tijdens het gebruik in de vorm van ijs of rijp afgezet.
Dikke lagen ijs en rijp hebben een isolerend effect. Het koelvermogen wordt minder, de temperatuur stijgt en er is meer energie nodig.
Bij dit type apparaat gebeurt het ontdooien van de koelruimte automatisch, zonder dat u er iets aan hoeft te doen.
De thermostaat onderbreekt regelmatig de werking van de compressor. Het koelen wordt dan onderbroken, de temperatuur in de koelruimte stijgt en het ontdooien begint. Na het ontdooien start de thermostaat het koelen weer.
Het dooiwater loopt via het dooiwaterafvoergootje in het condensbakje bovenop de compressor en verdampt door de warmte.
Controleer regelmatig of het dooiwaterafvoergootje niet verstopt is. Als het afvoergootje verstopt is, kan het dooiwater schade veroorzaken
aan de isolatie van het apparaat.

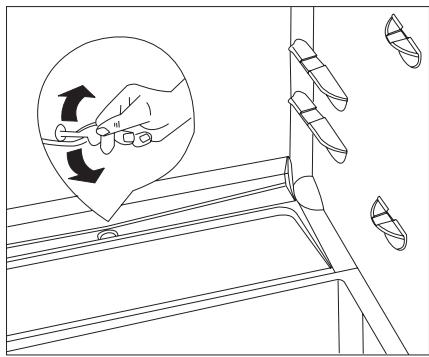

Maak het gootje schoon m.b.v. het meegeleverde krabbertje (zie afb.). Het krabbertje daarna weer in het gootje opbergen. Controleer regelmatig of het dooiwaterafvoergootje niet verstopt is.
Meestal raakt het afvoergootje verstopt door in papier verpakte levensmiddelen. Het papier komt in aanraking met de achterzijde van de koelruimte en vriest daaraan vast. Als u de levensmiddelen uit de koelruimte haalt, scheurt het papier en dat kan tot verstopping van het afvoergootje leiden. Doe dus voorzichtig met in papier verpakte levensmiddelen.
Als er veel koelvermogen nodig is, bijv. tijdens een hittegolf, werkt de koelkast soms continu. Er wordt dan niet automatisch ontdooid.
Het is niet abnormaal als er na het ontdooien kleine restjes ijs en rijp op de achterkant van de koelruimte achterblijven.
Reiniging
Gebruik nooit metalen voorwerpen om uw apparaat schoon te maken, het kan beschadigd raken. Gebruik NOOIT reinigingsmiddelen, schuurpoeders, zeer geparfumeerde reinigingsproducten of waspolijstmiddelen om de binnenkant mee te reinigen, aangezien deze middelen het oppervlak beschadigen en een sterke geur achterlaten.
Reinig het interieur met warm water en bicarbonaat of soda. Spoel af en droog grondig schoon.
Om een veilige bediening van de koelkast te garanderen, dient u een keer per jaar het ventilatierooster aan de onderkant te verwijderen en de luchtkanalen met een stofzuiger uit te zuigen.
Als het apparaat niet in gebruik is
Haal de stekker uit het stopcontact.
Haal al het voedsel eruit en maak het apparaat schoon, laat de deur op een kier staan om geurtjes te voorkomen.
Lamp vervangen
Als de lamp kapot is, kunt u hem als volgt vervangen:
Trek de stekker uit het stopcontact.

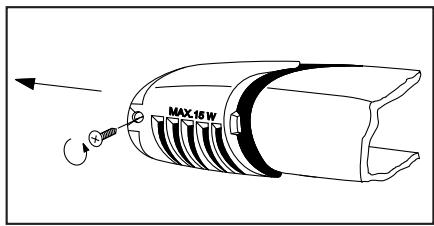

Schroef de afdekking los en trek hem in de richting van de pijl. Nu kunt u de lamp vervangen. (Type gloeilamp: Mignon 322, 230 V, 15 W, fitting E 14)
Zet daarna de afdekking weer terug, draai de schroef vast en steek de stekker in het stopcontact.
Als de lamp defect is, heeft dat geen nadelige invloed op de werking van de koelruimte.
Het oplossen van problemen
Sommige problemen kunnen gemakkelijk verholpen worden voordat u de Technische Service belt. Volg de onderstaande instructies:
| PROBLEEM | OPLOSSING |
| De deur sluit nicht | Zorg dat het apparaat vlak staat als dit Niet het geval is. Het gewicht is groter dan de opslaglimiet van de deur aan kan, dus verspreid het gewicht gelijkmatiger of haal producten weg. Het apparaat is nicht juist gedinstalleerd. Raadpleeg paragraaf "Inbouwen". |
| De koelkast is te warm | Stel een lagere temperatuur in. Verdeel de voedselproducten zodate koude lucht eromheen kan circuleren. Zorg dat de deur goed gesloten is en dat de isoleerstrip volledig en schoon is. De temperatuur op de plek van de koelkast is boven normale kamertemporatuur. |
| Het is te koud in de koelkast. | Draai de temperatuurregeling tijdelijk aan een warmere instelling. |
| De compressor werkt continu. | Draai de thermostaatknop aan een lager cijfer. De temperatuur op de plek van de koelka-st is boven normale kamertemporatuur. Controller of de ventilatie voldoende is en of de ventilatieoppeningen Niet verstopt zijn. De oorzaak kan liggen in deplaatsing van grote hoeveelheden voedsel en/of het vaak openen/sluiten van de deur. |
| Er ligt water in/buiten de koelkast. | Dit kan normalijn. Tijdens de automatische ontdooifase kan ijs van de koelplaat vallen. |
| Er ligt water op de vloer. | Plaats de afvoerslang aan de achterkant van de koelkast net boven de afvoerbak. |
| Geluiden | Dit kan normalijn. De temperatuurregeling kan klikgeluiden veroorzaken wonneer het sys-teem in- of uitgeschakeld worden. Het gednjecteerde koelgas kan een gorgelend geluid produceren als het door de buizen stroomt. De motor kan een zoemend geluid en/of eenlicht tikgeluid voortbrengen. Het gebruikte isolatiematerialiaal heeft de neiging de geluidsniveauaus iets te verhogen, maar zorgt wel voor betere isolatie en een lager energieverbruik. |
Klantenservice en reserveonderdelen
Als u geen oplossing kunt vinden voor een storing in deze bedieningsinstrumenten, kunt u contact opnemen met de vakhandelaar of de klantenservice en raadpleeg uw Garantiekaart.
Selectief bestellen van vervangingsonderdelen kan onnodige portokosten besparen. Geef om deze reden altijd de volgende informatie van het apparaat door:
Modelnaam Modelnummer (PNC) Serienummer (S-No.)
Deze informatie bevindt zich op het typeplaatje in de koelkast aan de linkerwand. We raden u aan deze informatie hieronder op te schrijven, zodat u het bij de hand heeft indien nodig.
Technische gegevens
De technische gegevens staan op het typeplaatje aan de linkerkant in het apparaat.
Deur omdraaien
Het apparaat wordt geleverd met een deur die rechts opent.
Volg de instructies hieronder om een deur te installeren die links opent.

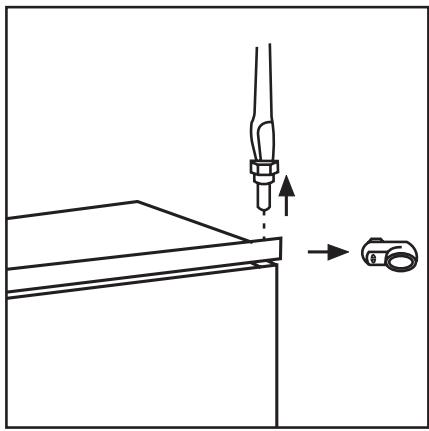

- Draai de schroef van het bovenste scharnier los en verwijder de afstandshouder.
- Verwijder de deur.

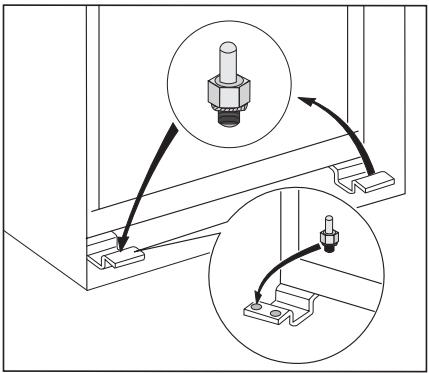

- Schroef de onderste pen los met een sleutel en monteer hem op de tegenoverliggende kant.
- Plaats de deur terug en schroef het bovenste scharnier met afstandshouder aan de tegenovergestelde zijde.
Installatie
Behandel het apparaat uiterst voorzichtig om geen schade aan de koelunit te veroorzaken met mogelijke vloeistoflekkage.
- Tijdens normaal gebruik worden de condensor en compressor aan de achterkant van het apparaat erg heet. Zorg er altijd voor dat er voldoende ventilatie is, anders leidt dit tot uitval van onderdelen en mogelijk verlies van voedsel. Raadpleeg de installatie-instructies. Belangrijk: Als het netsnoer beschadigd is, moet dit vervangen worden door een speciale kabel of kabelsamenstel die verkrijgbaar is bij de fabrikant of diens servicevertegenwoordiger.
Opstelling
- Pak de koelkast uit en controleer of hij in goede conditie is en geen transportschade heeft opgelopen.
- Het apparaat mag niet vlakbij radiatoren of gasfornuizen geplaatst worden. Stel het apparaat niet langdurig bloot aan direct zonlicht.

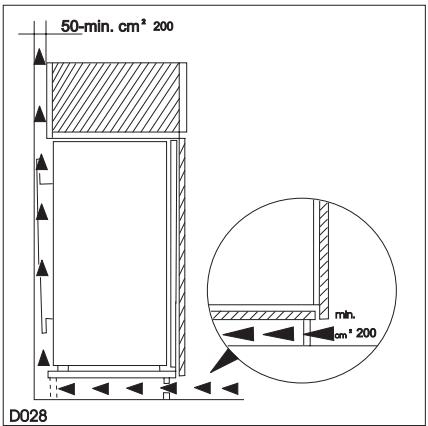

- Om veiligheidsredenen moet de minimale ventilatie zijn zoals getoond in Afb.
Let op: Houd de ventilatie-openingen altijd vrij van obstructies.
- De nis moet voorzien worden van een ventilatieleiding met de volgende afmetingen:
diepte 50 mm
breedte 540 mm
De klimaatklassificatie bevindt zich op het typeplaatje in de koelkast aan de linkerwand.
De volgende tabel toont welke omgevingstemperatuur juist is voor elke klimaatklassificatie:
| Klimaat-klassificatie | voor een omgevingstempoertauur van |
| SN | +10 tot +32 °C |
| N | +16 tot +32 °C |
| ST | +18 tot +38 °C |
| T | +18 tot +43 °C |
Elektrische aansluiting
Zorg er vóór het aansluiten voor dat de voltage en frequentie op het serienummerplaatje overeenkomen met de stroomtoevoer in uw huis.
De voltage kan ±6% verschillen van het opgegeven voltage.
Voor bediening met verschillende voltages moet een geschikte autotransformator gebruikt worden.
Belangrijk
Het apparaat moet geaard worden.
De netsnoerstekker is voorzien van een contact voor dit doel. Als de stroomtoevoer in uw huis niet geaard is, sluit het apparaat dan aan op een aparte aarde in overeenstemming met de geldende regels en raadpleeg een gespecialiseerde elektricien.
De fabrikant neemt geen verantwoordelijkheid op zich als de bovenstaande veiligheidsmaatregelen niet worden nageleefd.
Dit apparaat voldoet aan de volgende EU-richtlijnen:
- 87/308 EEC van 2/6/87 met betrekking tot onderdrukking van radio-interferentie.
- 73/23 EEC van 19.2.73 (Richtlijn betreffende laag voltage) en daaropvolgende aanpassingen.
- 89/336 EEC van 3.5.89 (Richtlijn betreffende elektromagnetische compatibiliteit) en daaropvolgende aanpassingen.
Let op!
Het moet mogelijk zijn het apparaat van de hoofdstroomtoevoer af te halen; de stekker moet daarom na installatie gemakkelijk toegankelijk zijn.
Inbouw
Afmetingen van de uitsparing
Hoogte van de behuizing (1)
880
1225 mm
Diepte van de behuizing (2)
550
550 mm
Breedte van de behuizing (3)
560
560 mm
De nis moet voorzien worden van een ventilatieleiding met de volgende afmetingen:
Diepte
50 mm
Breedte
540 mm

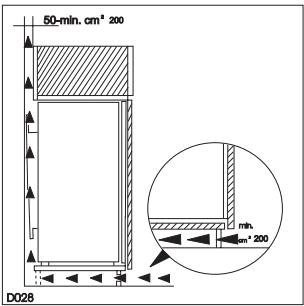

Voor de juiste ventilatie volgt u de aanwijzingen in de afbeelding.

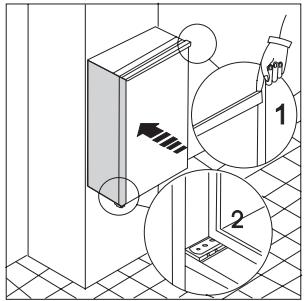

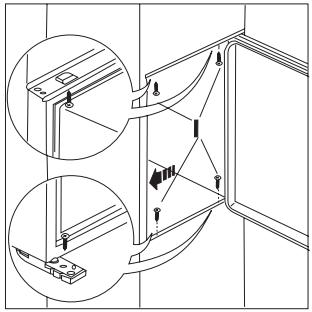

- Plaats het apparaat in de nis en zorg ervoor dat het tegen het interne oppervlak van de eenheid aan staat aan de kant waar de deurscharnieren van het apparaat worden geplaatst. Plaats het apparaat totdat de bovenstrip tegen de eenheid (1) grenst en zorg ervoor dat het onderste scharnier in lijn is met het oppervlak van de eenheid (2).
- Open de deur en duw het apparaat tegen de zijkant van het keukenkastje dat zich tegenover de apparaatscharnieren bevindt. Maak het apparaat met 4 schroeven (I) vast die in de kit bij het apparaat zijn meegeleverd.

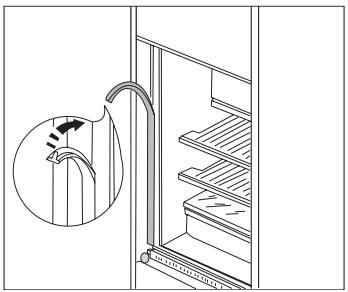

- Druk de gezamenlijke bedekking aan tussen het apparaat en het keukenkastje.

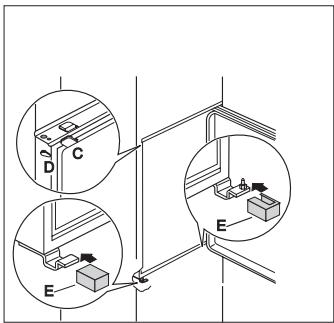

- U moet het gedeelte van het kunststof deksel (E), dat gebruikt wordt om het scharnier af te dekken, verwijderen, zoals aangegeven op de tekening. Deze handeling wordt vergemakkelijkt doordat er aan de binnenkant van het scharnierdeksel een groef is aangebracht, waardoor u dit onderdeel makkelijker kunt verwijderen. Verwijder het onderdeel dat gemarkeerd is met DX, als de scharnierpen in het rechter scharnier is geplaatst, in het tegenovergestelde geval het onderdeel gemarkeerd met SX verwijderen.
Breng de afdichtstoppels (C-D) in de gaten in de bekleding aan. Bevestig het ventilatierooster (B). Breng, onder lichte druk, het dekseltje (E) aan.

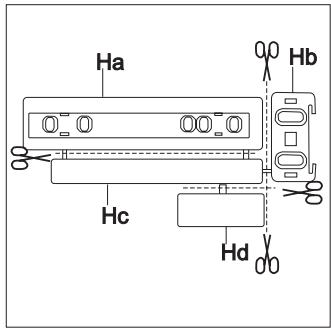

- Scheidt onderdelen Ha, Hb, Hc, Hd zoals aangegeven in de afbeelding.

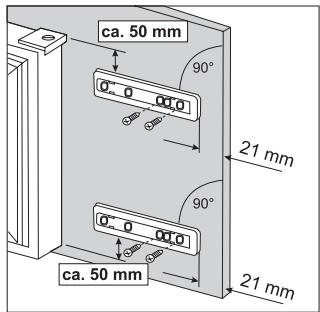

- Plaats geleider (Ha) aan de binnenkant van de keukenkastdeur op en neer zoals getoond in de afbeelding en markeer de positie van de externe gaten. Nadat u gaten geboord heeft, plaatst u de geleider met de geleverde schroeven.
- Bevestig bedekking (Hc) op geleider (Ha) totdat het op zijn plaats klikt.
- Open de apparaatdeur en de kastdeur 90°. Plaats het kleine vierkantje (Hb) in de geleider (Ha). Voeg de apparaatdeur en keukenkastdeur samen en markeer de gaten zoals aangegeven in de afbeelding.

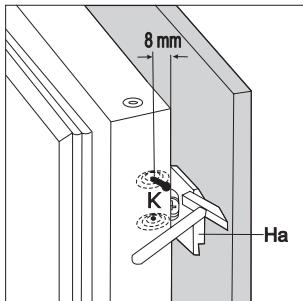

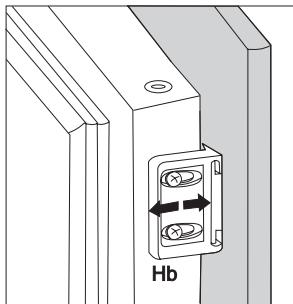

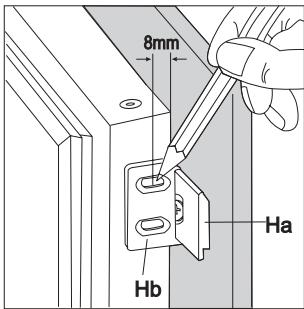

- Verwijder de vierkantjes en markeer een afstand van 8 mm vanaf de buitenrand van de deur waar de nagel moet worden vastgemaakt (K).
- Plaats het kleine vierkantje op de geleider terug en maakt het goed met de meegeleverde schroeven vast.
- Mocht de uitlijning van de keukenkastdeur nodig zijn, dan maakt u gebruik van de speling van de gleuven.
- Aan het einde van deze procedure moet u controleren of de keukenkastdeur goed sluit.

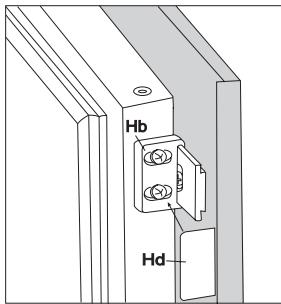

- Plaats bedekking (Hd) op de smalle kant (Hb) totdat het op zijn plaats klikt.
