MODE D'EMPLOI WIXXL126 INDESIT

Mode d’emploi LAVE-LINGE Table des matières ES Installation, 74-75 Déballage, 74 Français Retirer les fixations pour le transport, 74 Mise à niveau, 74 Raccordement à la prise d'eau, 74 Evacuation et raccordements électriques, 75 Caractéristiques techniques, 75 Description du lave-linge, 76-77 Tableau de commande, 76 LED, 77 Démarrage et programmes, 78 En bref : démarrage d'un programme, 78 Tableau des programmes, 78 Personnalisations, 79 WIXXL 126 Réglage de la température, 79 Réglage de la vitesse d'essorage, 79 Options, 79 Produits lessiviels et linge, 80 Tiroir à produits lessiviels, 80 & Charges maximales, 80 & Précautions et conseils, 81 Sécurité générale, 81 Mise au rebut, 81 Économie d'énergie et protection de l'environnement, 81 Soin et entretien, 82 Fermeture de l'arrivée d'eau et mise hors tension, 82 Nettoyage, 82 Entretien de la porte et du tambour de l'appareil, 82 Nettoyage de la pompe, 82 Contrôle du tuyau d'arrivée d'eau, 82 Problèmes et solutions, 83 Assistance, 84 Avant d'appeler le service d'assistance technique, 84 (DinvesiT

Installation Conserver ce manuel d'instruction dans un endroit sûr pour toute consultation ultérieure. En cas de vente, de cession ou de déplacement de l'appareil, veiller à ce qu'il suive toujours le lave-linge pour que son nouveau propriétaire soit informé sur son mode de fonctionnement et ses caractéristiques. ! Lire attentivement ces instructions car elles contiennent des indications extrêmement importantes sur l'installation, l'utilisation et la sécurité de l'appareil. Déballage

1. Déballer le lave-linge.

2. Vérifier que le lave-linge n’a pas été endommagé

pendant le transport. S'il est abîmé, ne pas le raccorder et contacter le revendeur. Retirer les fixations pour le transport IMPORTANT : suivre les instructions suivantes pour retirer les DEUX fixations utilisées pour le transport LES DEUX boulons de fixation pour le transport, situés sur les côtés du panneau arrière, «1 DOIVENT être enlevés avant la mise en service de l'appareil. ! L'appareil risque autrement de subir des dommages considérables. Ilest essentiel que le boulon et la cale utilisés pour le transport (voir figure) soient absolument intacts quand ils sont retirés.

1. Dévisser le boulon au moyen

3. Pour enlever le boulon, le faire

glisser de côté puis tirer.

4. Pour des raisons de sécurité,

boucher le trou à l’aide d'un des bouchons plastique (fournis avec l'appareil). ! Refaire les mêmes opérations (1 —

4) pour enlever le deuxième boulon

de fixation utilisé pour le transport. ! Les matériaux d'emballage ne sont pas des jouets pour enfants. Mise à niveau Régler les deux pieds avant pour parfaire la stabilité et l'horizontalité de l'appareil. Le fonctionnement de l'appareil risque autrement d'être bruyant. ! Régler d'abord l'inclinaison latérale puis l'inclinaison de l'avant vers l'arrière.

1. Installer l'appareil à l'emplacement voulu.

- Attention à ne pas coincer ou enchevêtrer les flexibles.

2. Tourner à fond et à la main un des pieds avant ou les

deux dans le sens inverse des aiguilles d'une montre. Lors du réglage des pieds, utiliser un niveau à bulle pour contrôler l'horizontalité de l'appareil, tant latéralement que de l'avant vers l'arrière. - Le ressort présent sur chaque pied empêche le desserrement de ce dernier. ! Si la machine est posée sur un tapis ou de la moquette, réglez les pieds de manière à laisser un espace suffisant pour permettre le passage de l'air sous le lave-linge. Raccordement à la prise d’eau Raccord du tuyau d'arrivée d'eau. A ne pas oublier que cet appareil est prévu pour alimentation en eau froide. ! Veiller à ce que l'embout du tuyau soit muni d'un joint —/\ Avant de raccorder l’arrivée d'eau Qi à l'entrée filetée % gaz, laisser Qll couler l'eau du robinet d'alimentation jusqu'à ce qu'elle soit parfaitement limpide Brancher l'embout bleu du tuyau au robinet d'eau froide. Ouvrir le robinet et s'assurer qu'il n'y a pas de fuites : au besoin, resserrer. Vérifier que le tuyau n'est ni plié ni trop écrasé. ! La pression de l'eau au robinet doit être comprise entre les valeurs indiquées au tableau des Caractéristiques techniques (page suivante). ? Si la longueur du tuyau d'alimentation ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien agréé. N'utiliser que des tuyaux neufs. ! Contrôler le tuyau d'alimentation au moins une fois par an et le changer en cas de craquelures ou de fissures car les tuyaux usés peuvent casser lorsqu'ils sont soumis à la pression de l'eau.

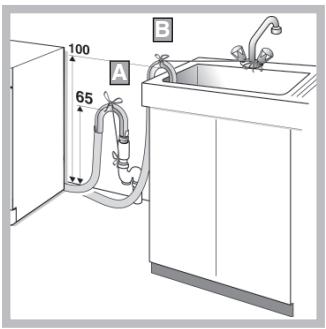

(Dinvesir Raccordement de l’évacuation A. Raccorder le tuyau d'évacuation, sans le plier, à un conduit d'évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100

B. Il peut aussi être accroché à un évier où à une baignoire, dans ce cas, fixer le tuyau (fourni avec l'appareil) au robinet L'embouchure du tuyau d'évacuation ne doit jamais être plongée dans l'eau. tilisation de rallonges est déconseillée. Si l'utilisation d'une rallonge est absolument nécessaire, il faut que cette dernière ait le même diamètre que le tuyau original et moins de 150 cm de long Branchement électrique Avant de brancher l'appareil à la prise de courant, contrôler que + la prise de courant dispose d’un raccordement efficace à la terre conformément aux réglementations en vigueur. + _la prise est bien apte à supporter la puissance maximale de la machine indiquée dans le tableau des Caractéristiques techniques (voir ci-contre) + la tension d'alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre). + la prise est bien compatible avec la fiche du lave- linge. Autrement, remplacer la prise ou la fiche. Ce lave-linge ne doit pas être installé à l'extérieur, même à l'abri, car il est très dangereux de le laisser exposé à la pluie et aux orages. Après installation de l'appareil, la prise de courant doit être facilement accessible et être raccordée à un réseau d'alimentation électrique adéquat. {Ne pas utiliser de rallonges ni de prises multiples: {Le cordon d'alimentation ne doit être ni plié ni trop écrasé. {Le cordon d'alimentation ne doit être remplacé que par un technicien agréé. {Nous déclinons toute responsabilité en cas de non- respect des normes énumérées ci-dessus. Premier cycle de lavage Après avoir installé correctement l'appareil et avant de l'utiliser pour la première fois, effectuer un cycle de lavage sans produit lessiviel et sans linge. Sélectionner le programme à 90°C sans prélavage. CARACTERISTIQUES TECHNIQUES Modèle WIXXL 126 Largeur 59,5 cm Dimensions Hauteur 85 cm Profondeur 52,5 cm Capacité de1à7kg Raccordements tension 220 -240 Volt 50 Hz électriques puissance absorbée 1700 — -2100 W pression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambour 53 litres Raccordement à la prise d’eau Vitesse d'essorage Jusqu'à 1200 tours minute Programmes de contrôle selon programme 2 à température la norme programmée à 60°C et charge de 7 kg IEC456 Cet appareil est conforme aux Directives Communautaires suivantes: - 73/23/CEE du 19/02/73 (Basse Tension) et modifications suivantes - 89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes

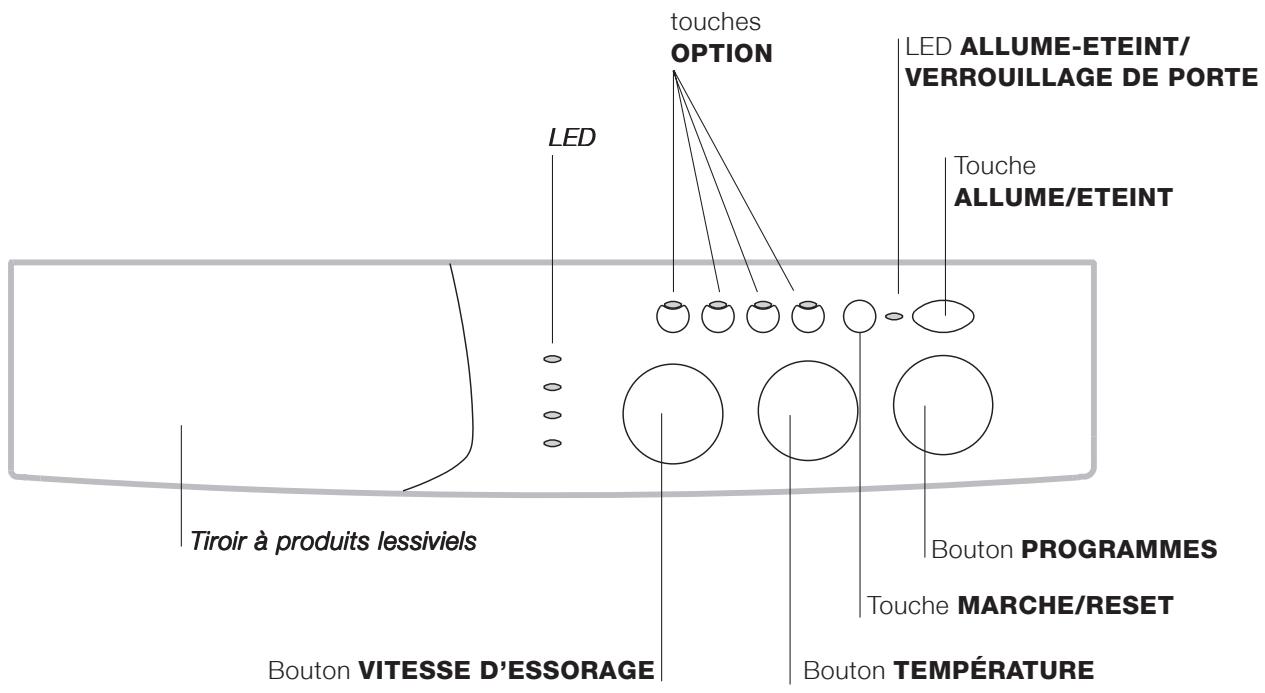

Description du lave-linge | rl Tableau de commande Tiroir à produits lessiviels Bouton VITESSE D’ESSORAGE Tiroir à produits lessiviels il contient la lessive et l'assouplissant (voir page 80). LED : pour suivre le stade d'avancement du programme de lavage. En cas de sélection de l'option départ différé (Delay Timer), l'écran affiche le temps restant jusqu'au départ du lavage (voir page 77). Bouton VITESSE D'ESSORAGE: pour paramétrer la vitesse d'essorage ou exclure complètement l'essorage (voir page 79). Touches OPTION : pour sélectionner les options disponibles. La touche correspondant à l'option sélectionnée reste allumée. touches

OPTION LED ALLUME-ETEINT/

VERROUILLAGE DE PORTE

LED Touche ALLUME/ETEINT Bouton PROGRAMMES Touche MARCHE/RESET Bouton TEMPÉRATURE Bouton TEMPERATURE : pour régler la température de lavage ou sélectionner un lavage à froid (voir page 79). Touche MARCHE/RESET: pour lancer les programmes ou annuler les paramètres erronés. LED ALLUME-ETEINT/VERROUILLAGE DE PORTE : pour savoir aussitôt si le lave-linge est allumé ou éteint et si le hublot peut être ouvert (voir page 77). Touche ALLUME/ETEINT pour allumer et éteindre le lave-linge. Bouton PROGRAMMES : pour sélectionner les programmes de lavage. Le bouton reste fixe pendant toute la durée du cycle.

LED Les “LEDS" fournissent des informations importantes. Elles peuvent indiquer : Sélection départ différé (Delay) : Si l'option Delay Timer (départ différé) a été activée (voir page 79), une fois que le programme a démarré, la LED correspondant au départ différé se met à clignoter. 2 3h

É © 6h © 12h Au fur et à mesure que le temps passe, l'écran affiche le temps restant et la LED correspondante clignote : Ë S s# É3:e* 6h Ü S sh © 12h A l'expiration du retard sélectionné, la LED cesse de clignoter et fait démarrer le programme sélectionné. LED ALLUME-ETEINT/VERROUILLAGE DE PORTE : (Dinvesir Phases en cours : Pendant le cycle de lavage, les LEDS s'allument les unes après les autres pour signaler le stade d'avancement du programme : Prélavage Lavage Rinçage Essorage Remarque : pendant la phase de vidange, la LED correspondant à l'essorage s'allume. Touches OPTION : Les touches OPTION servent aussi de LEDS. La sélection d'une option entraîne l'allumage de la touche correspondante. Si l'option sélectionnée est incompatible avec le programme sélectionné, la touche se met à clignoter et l'option n'est pas activée. En cas de sélection d'une option incompatible avec une autre précédemment sélectionnée, seule la dernière option sélectionnée sera activée. L'allumage de cette LED indique que le hublot est verrouillé pour empêcher toute ouverture accidentelle et éviter ainsi tout dommage. ! Le clignotement rapide de la LED ALLUME-ETEINT/VERROUILLAGE en même temps qu'une autre LED signale qu'une erreur s’est produite. Dans ce cas, contacter le service technique.

Démarrage et programmes En bref : démarrage d’un programme 5. Sélectionner la vitesse d'essorage (voir page 79)

6. Ajouter le produit lessiviel et, au besoin,

1. Appuyer sur la touche (1) pour allumer le lave-linge. l'assouplissant (voir page 80).

Toutes les LEDS s'allument pendant quelques secondes 7. Lancer le programme en gardant la touche MARCHE/ et la LED ALLUME-ETEINT / VERROUILLAGE DE RESET enfoncée pendant au moins 2 secondes. PORTE se met à clignoter. 8. A la fin du programme, la LED ALLUME-ETEINT /

2. Charger le linge et fermer le hublot. VERROUILLAGE DE PORTE se met à clignoter pour

3. Sélectionner à l'aide du bouton PROGRAMMES le indiquer que le hublot est déverrouillé. Sortir le linge et

programme désiré. laisser le hublot entrouvert pour que le tambour

4. Sélectionner la température de lavage (voir page 79) puisse sécher complètement. Eteindre le lave-linge en

Tableau des programmes appuyant sur la touche (1) Lessive Durée du Jypes de textiles et degré de | Programmes | Température Assoupissant | Véyele… | Description du cycle de Iavage Prélavage | Lavage (minutes) Standard = Prélavage, lavage, nçages, Blancs extrêmement sales - HE 1 eo . . . 135 | sssorage intermédiaire et Blancs extrêmement sales - Lavage, rnçages, essorage draps, nappes, etc.) 2 0 ° . 150 intermédiaire et essorage final Blancs et couleurs résistantes très ce Lavage, rnçages, cssorage sales 2 so ° ° 140 intermédiaire et essorage final Blancs et couleurs délicates très - Lavage, rnçages, essorage sales 2 40 . 105 intermédiaire et essorage final Blancs pou sales et couleurs - Lavage, rnçages, essorage délicates (chemises, pulls, etc.) 3 40 ° . 70 intermédiaire et essorage final Couleurs résistantes très sales - Lavage, rinçages, anti-froissement Linge de bébé, etc.) « s ° ° 75 | ouessorage détcat Couleurs résistantes très sales - Lavage, rnçages, ant-froissement Linge de bébé, etc.) « so ° ° 60 | ouessorage détcat Couleurs délicates (linge en tout - Lavage, rnçages, ant-froissement genre légèrement sale) 5 40 ° ° so ou essarage délicat taire 5 so ° ° 50 | éme agen eme Tissus particulièrement délicats - Lavage, rnçages, ant-froissement (rideaux, soie, viscose, etc.) 7 30 ° ° 45 ou vidange ‘Time for You Blancs et couleurs résistantes très - Lavage, rinçages, essorage sales 8 so . so intermédiaire et essorage final Blancs pou sales et couleurs - Lavage, rnçages, essorage délicates (chemises, pulls, etc.) u 40 ° . 50 intermédiaire et essorage final Couleurs délicates (linge en tout - Lavage, rnçages et essorage genre légèrement sale) 1° <0 ° ° 40 délicat Couleurs délicates (linge en tout - Lavage, rnçages ef essorage genre légèrement sale) " 50 ° ° 30 délicat Sport Lavage en eau froide (sans Chaussures de tennis (2 paires 12 30° . . 50 lessive), lavage, rinçages et maximum) essorage délicat Vêtements de sport - Lavage, rnçages, essorage {survêtements, shorts, te.)) F5 50 ° ° so intermédiaire et essorage final PROGRAMMES PARTIELS Rinçage . Rinçages et essorage Essorage Vidange et essorage Vidange Vidange Remarque - Pour les programmes 8 et 10, il est conseillé de ne pas dépasser 3,5 kg de charge. - Pour les programmes 13 et 9, il est conseillé de ne pas dépasser 2 kg de charge - Pour l'option anti-froissement : voir Repassage facile (page suivante). Les données dans le tableau sont reprises à titre indicatif. Programme spécial Le lavage Quotidien (programme 11 pour textiles Synthétiques) est spécialement conçu pour laver du linge peu sale en un rien de temps : il ne dure que 30 minutes et permet ainsi de faire des économies d'énergie et de temps. En optant pour ce programme (11 à 30°C), on peut laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de charge. Nous conseillons d'utiliser des lessives liquides.

• Pour sélectionner une température inférieure (60° ou 40°), agir sur le bouton de réglage de la température.

Personnalisations COS TT || (Dinvesir À Réglage de la température Tourner le bouton TEMPERATURE pour sélectionner la température de lavage (voir Tableau des programmes page 78) Possibilité d'abaisser la température ou de sélectionner Pour réduire la vitesse d'essorage ou le supprimer complètement, sélectionner le symbole & Le lave-linge empêche automatiquement tout essorage à une vitesse supérieure à la vitesse maximale prévue pour chaque programme un lavage à froid (%). © Réglage de la vitesse d’essorage Tourner le bouton VITESSE D'ESSORAGE pour sélectionner la vitesse d'essorage correspondant au programme sélectionné. Les vitesses maximales d'essorage suivantes sont prévues pour chaque programme : Programmes Vitesse d’essorage maximale Options Pour activer une option s'allume. Remarque pour le programme sélectionné.

1. appuyer sur la touche correspondant à l'option

désirée en suivant les indications du tableau ci-dessous ;

2. l'option est activée quand la touche correspondante

Le clignotement rapide de la touche signale que l'option correspondante n'est pas disponible Coton 1200 tours/minute Synthétiques 800 tours/minute Laine 600 tours/minute Soie non & Active avec AZ Option Effet Commentaires les programmes Appuyer plusieurs fois de suite sur la touche jusqu'à ce SN Pour différer le que la LED correspondant au retard s’éteigne. tt} démarrage du cycle La cinquième pression désactive l’option. Tous de lavage de 9 N.B. Une fois que la touche Marche/Reset est enfoncée, heures maxi. la diminution du retard programmé est la seule Delay Timer modification admise. Pour le lavage de Cette option permet de réduire le temps de lavage mais faibl tité d aussi la consommation d'eau et d'énergie jusqu'à 50%. 1,2,3,4,5 ape quantié de Remarque : Avec cette option de lavage, il est aussi Rinçage linge. arque : Ave pion ige, 1 est çag possible de réduire la quantité de lessive utilisée. Charge mini Quand cette option est sélectionnée, les cycles des programmes 4, 5, 6, 7 et Rinçage s'arrêtent en laissant le linge tremper (anti-froissement) et la LED {y de la Er Pour moins froisser phase de Rinçage se met à clignoter. 3,4,5,6,7, les tissus et simplifier | - pour compléter le cycle, appuyer sur la touche 8, 9, 10, leur repassage. MARCHE/RESET; Rinçage - Pour effectuer la vidange, amener le bouton sur le Repassage symbole 4 désiré et appuyer sur la touche facile MARCHE/RESET. Es) Pour augmenter Cette option est recommandée en cas de fonctionnement 1,2, 3, 4,5, l'efficacité du rinçage. pleine charge ou en cas d'utilisation d'une quantité 8,9, 10, 12, 13 "| excessive de lessive. Rinçage Super rinçage

Produits lessiviels et linge Tiroir à produits lessiviels INe verser dans ce tiroir que les produits lessiviels qui devront être distribués en cours de lavage. Tout autre produit pourrait endommager ou bloquer la machine.

1. Bac lessive prélavage.

Maximum 200 ml en poudre ou 100 ml en liquide

2. Bac lessive lavage

principal. Maximum 400 ml en poudre ou 200 ml en liquide

3. Bac assouplissant.

120 ml maximum Dosage de la lessive en poudre Pour obtenir des résultats de lavage optimaux, verser le produit lessiviel dans le bac principal en respectant la quantité préconisée par le fabricant. Dosage de la lessive liquide Utiliser la boule doseuse fournie par le fabricant de lessive liquide Ajout d’assouplissant Verser la quantité d'assouplissant conseillée dans le bac prévu. Ne pas dépasser le niveau maximum de remplissage. Prélavage (Programme 1) En cas de sélection du programme 1, verser la lessive dans le bac de prélavage et dans le bac de lavage principal ! Ne pas introduire de boule doseuse directement dans le tambour avec le programme de prélavage n°1. Capacités maximales de chargement + _ Trier le linge en fonction des critères suivants - type de textile / symbole sur l'étiquette. couleurs : séparer le linge de couleur du blanc. Vider les poches et vérifier que les boutons sont bien attachés. + _Ne pas dépasser les poids indiqués se référant à la capacité maximale de linge sec : Textiles résistants max. 7kg Textiles synthétiques : max. 3kg Textiles délicats : max. 2kg Laine max. 1 Kg ! Pour éviter que l'appareil ne perde de son efficacité, NE PAS le surcharger. Combien le linge pèse-t 1 drap 400-500 g 1 taie d'oreiller 150-200 g 1 nappe 400-500 g 1 peignoir 900-1 200 g 1 serviette de bain 150-250 g

Précautions et conseils ! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Les informations suivantes concernent la sécurité de l'utilisateur et doivent par conséquent être lues avec attention. Sécurité générale + Cet appareil a été conçu pour un usage domestique, non professionnel, ses fonctions ne doivent pas être altérées + Ce lave-linge ne doit être utilisé que par des adultes en suivant les instructions reportées dans ce mode d'emploi. + Ne jamais toucher l'appareil pieds nus ou si les mains ou les pieds sont mouillés ou humides. + Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant. Saisir directement la fiche. + _Ne pas ouvrir le tiroir à produits lessiviels quand l'appareil est en marche. + _Ne pas toucher à l'eau de vidange, elle peut atteindre des températures très élevées. + Ne jamais forcer pour ouvrir le hublot : le mécanisme de verrouillage de sécurité prévu pour prévenir les ouvertures accidentelles pourrait s'endommager. + En cas de panne de l'appareil, ne jamais essayer d'accéder aux mécanismes internes pour tenter de le réparer. + Veiller à ce que les enfants ne s'approchent pas de l'appareil pendant son fonctionnement. Pendant le lavage, le hublot a tendance à chauffer. Deux ou trois personnes sont nécessaires pour le déplacer en faisant très attention. Ne jamais déplacer l'appareil tout seul car il est très lourd. + Avant d'introduire le linge dans l'appareil, contrôler si le tambour est bien vide. Économie d'énergie et protection de l’environnement Technologie à faible consommation électrique Le faible niveau d'eau visible à travers le hublot est le résultat d'une technologie Indesit tout à fait novatrice. L'appareil utilise en effet deux fois moins d'eau que les systèmes de lavage traditionnels tout en obtenant les mêmes résultats. Notre objectif est atteint et l'environnement est protégé. Économie de produit lessiviel, d’eau, d’énergie et de temps + Afin d'éviter tout gaspillage d'énergie, l'appareil devrait toujours être utilisé au maximum de sa capacité. Mieux vaut une pleine charge que deux demies, on arrive ainsi à économiser jusqu'à 50% d'électricité. + _ Un prélavage n'est nécessaire qu'en cas de linge exceptionnellement sale. S'en passer permet de faire des économies de produit lessiviel, de temps, d'eau et entre 5 et 15% d'électricité. (Dinvesir + Avant le lavage, traiter les taches avec un détachant ou mettre tremper le linge taché dans l'eau, ceci permet d'éviter de programmer un lavage à de très hautes températures. Un programme à 60°C au lieu de 90°C ou à 40°C au lieu de 60°C, permet d'économiser jusqu'à 50% d'électricité. + Pour éviter le gaspillage et préserver l'environnement, utiliser la quantité de produit lessiviel adéquate, en fonction de la dureté de l'eau, de la saleté des vêtements et de la quantité de linge à laver : bien que biodégradables, les produits lessiviels contiennent des éléments qui altèrent l'équilibre de l'environnement. Éviter le plus possible l’utilisation d'assouplissant. + _ Faire fonctionner son lave-linge tard dans l'après-midi ou tôt le matin permet de réduire la charge d'absorption des réseaux de distribution d'électricité. L'option Départ différé (voir page 79) vous permet de programmer rationnellement vos lavages. + Sile linge doit être séché dans un sèche-linge, sélectionnez une haute vitesse d'essorage. Un linge contenant la quantité d'eau minimale indispensable permet de gagner du temps et de l'argent lors de la phase de séchage. Mise au rebut + Mise au rebut du matériel d'emballage : respecter les dispositions locales quant à la réutilisation de l'emballage.

• Mise au rebut d'un vieil appareil : avant de se débarrasser de son vieil électroménager, ne pas oublier de le rendre inutilisable en coupant le câble électrique et en démontant le hublot. Mise au rebut des électroménagers usagés La directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains normaux. Les appareils usagés doivent faire l'objet d'une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l'environnement. Le symbole de la poubelle barrée sur roues est appliqué sur tous les produits pour rappeler qu'ils font l'objet d'une collecte sélective. Pour tout autre renseignement sur la collecte ER électroménagers usés, prière de s'adresser au service public préposé de la commune ou au revendeur.

Soin et entretien Interruption de l’alimentation électrique + Fermer le robinet de l'eau après chaque lavage. Ceci permet de limiter l'usure du circuit de l'eau de l'appareil et d'éviter des fuites d'eau. + _Débrancher la fiche de l'appareil lors de toute opération de nettoyage ou d'entretien Nettoyage Nettoyage de l’extérieur de l’appareil Utiliser un tissu humide ou un produit au silicone pour nettoyer l'extérieur de l'appareil Nettoyage du hublot Nettoyer fréquemment l'intérieur du hublot avec un chiffon doux. L'accumulation de poussière, de savon ou de tartre peut provoquer des fuites. Nettoyage du tiroir et des bacs à produits lessiviels Il'est conseillé de nettoyer régulièrement le tiroir à produits lessiviels. tÉviter à tout prix de nettoyer le tiroir à produits lessiviels quand l'appareil est en marche. MU 1. Ouvrir complètement le tiroir.

2. Appuyer sur le bouton de

déblocage du tiroir pour le sortir {voir figure).

8. Laver et essuyer le tiroir, les

tuyaux, la grille et le canal d'acheminement de l'assouplissant (4). Ne pas oublier de nettoyer régulièrement la zone du tuyau d'évacuation (B).

4. Réintroduire le tiroir en le poussant à fond dans son

logement IN'utiliser aucun produit abrasif, agent dégraissant, acide, eau de Javel où produits pour métaux pour nettoyer les composants de l'appareil, ils pourraient les endommager. Entretien de la porte et du tambour de l’appareil + Toujours laisser le hublot entrouvert pour éviter la formation de mauvaises odeurs. Nettoyage de la pompe Le lave-linge est équipé d'une pompe autonettoyante qui n'exige aucune opération d'entretien. || peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière: S'assurer que le cycle de lavage est bien terminé et débrancher la fiche. Pour accéder à cette préchambre :

1. démonter le panneau situé à

l'avant du lave-linge à l'aide d'un tournevis (voir figure) ;

2. dévisser le couvercle en le

faisant tourner dans le sens inverse des aiguilles d'une montre (voir figure) : il est normal qu'un peu d'eau s'écoule;

3. nettoyer soigneusement à l'intérieur;

4. revisser le couvercle;

5. remonter le panneau en veillant à bien enfiler les

crochets dans les fentes prévues avant de le pousser contre la machine. Contrôle du tuyau d'arrivée d’eau Contrôler le tuyau d'alimentation au moins une fois par an. Procéder à son remplacement dès constatation de craquèlements ou de fissures car les fortes pressions en cours de lavage pourraient le faire éclater. ! N'utiliser que des tuyaux neufs.

Problèmes et solutions COS TT || (Dinvesir Il peut arriver que le lave-linge ne fonctionne pas bien. Avant d'appeler le service d'assistance technique (voir page 84), vérifier s'il n'est pas possible de résoudre soi-même le problème grâce à la liste suivante Problème : Le lave-linge ne démarre pas. Le programme de lavage ne démarre pas. Il n’y a pas d’arrivée d’eau. Le lave-linge prend l’eau et vidange continuellement. Le lave-linge ne vidange pas et n’essore pas. Le lave-linge vibre beaucoup en phase d’essorage. Le lave-linge fuit. La LED ALLUME-ETEINT/

VERROUILLAGE DE PORTE

clignote rapidement en même temps qu’une autre LED. Il y a un excès de mousse. Causes / Solutions possibles : + _La fiche n'est pas suffisamment insérée dans la prise murale pour qu'il y ait contact. + || y a une coupure de courant. Le hublot est mal fermé. La touche (1) n'est pas enfoncée. La touche MARCHE/RESET n'est pas enfoncée. Le robinet d'arrivée d'eau n'est pas ouvert. Un départ différé a été programmé grâce à la fonction Delay Timer (Départ différé). (voir page 79). Le tuyau d'arrivée d'eau n'est pas raccordé au robinet. Le tuyau est plié. Le robinet d'arrivée d'eau n'est pas ouvert. Coupure d'eau. La pression de l'eau n'est pas suffisante. La touche MARCHE/RESET n'est pas enfoncée. + Le tuyau d'évacuation n'est pas positionné à une distance du sol comprise entre 65 et 100 cm (voir page 75). + _L'embouchure libre du tuyau est plongée dans l'eau (voir page 75). + L'évacuation murale n'a pas d'évent. Si après ces vérifications, le problème persiste, fermer le robinet d'arrivée d'eau, & éteindre le lave-linge et appeler le service Assistance. En cas de logement situé aux derniers étages d'un immeuble, il peut arriver que le lave-linge prenne et évacue l'eau continuellement à cause de phénomènes de siphonnage. Pour éliminer cet inconvénient, des soupapes spéciales anti-siphonnage sont disponibles dans le commerce + _Le programme sélectionné ne prévoit pas de vidange. Dans certains programmes de lavage il faut intervenir pour actionner la vidange (voir page 78). L'option “Repassage facile” est activée : pour compléter le programme, appuyer sur la touche MARCHE/RESET (voir page 79). Le tuyau de vidange est plié (voir page 75). La conduite de l'installation d'évacuation est bouchée: + Le tambour n'a pas été débloqué comme il faut au moment de l'installation du lave-linge (voir page 74). + Le lave-linge n'est pas parfaitement à plat (voir page 74). Le lave-linge est coincé entre des meubles et le mur (voir page 74). + _Le tuyau d'arrivée d’eau n'est pas bien vissé (voir page 74). Le tiroir à produits lessiviels est bouché (pour le nettoyer voir page 82) Le tuyau d'évacuation n'est pas bien fixé (voir page 75). + Appeler le service d'assistance car il y a une panne. + _Le produit de lavage utilisé n'est pas une lessive spéciale machine (il faut qu'il y ait l'inscription “pour lave-linge”, “main et machine”, ou autre semblable). Utilisation d'une quantité excessive de lessive.

102007 Xerox Business Services Avant d’appeler le service d'assistance technique +. Suivre le guide d'aide à la résolution des problèmes pour voir s'il n'est pas possible de résoudre le problème soi-même (voir Problèmes et solutions). + Dans le cas contraire, éteindre le lave-linge et contacter le centre de réparation le plus proche. Informations à communiquer au service d’Assistance : + nom, adresse et code postal. + numéro de téléphone. + _le type de panne. + la date d'achat. + _le modèle de l'appareil (Mod.). + _le numéro de série (S/N). Ces renseignements figurent sur l'étiquette collée derrière le hublot. Pièces détachées Ce lave-linge est une machine complexe. Toute tentative de le réparer soi-même ou de le faire réparer par une personne non qualifiée risque de mettre en danger la sécurité des personnes, d'endommager l'appareil et d'annuler la garantie sur les pièces. En cas de problème d'utilisation de cet appareil, contacter toujours un technicien agréé. Les pièces détachées ont été conçues exclusivement pour ce produit et ne sont en aucun cas adaptées à d'autres usages.
