MODE D'EMPLOI WI 142 INDESIT

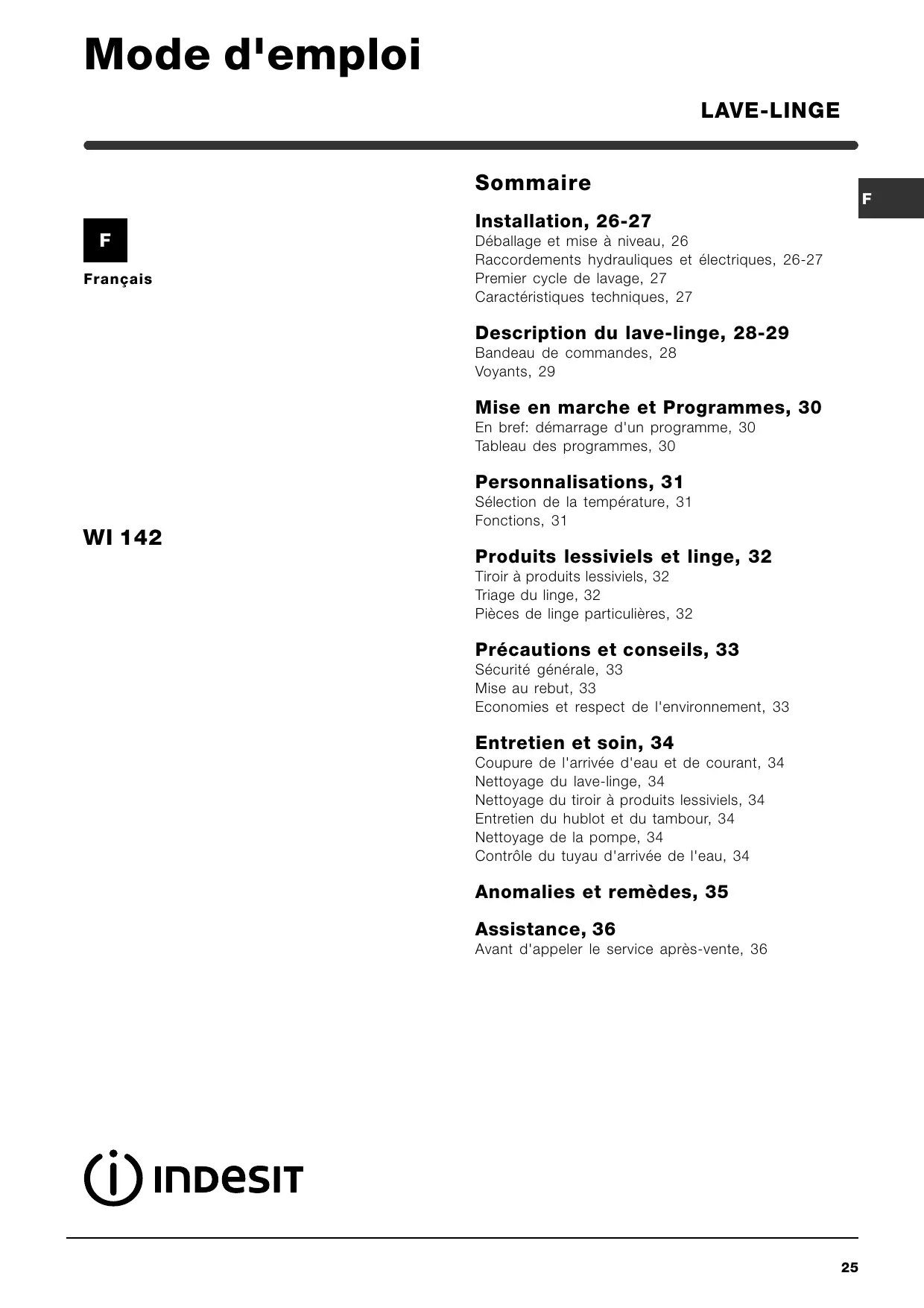

Mode d'emploi LAVE-LINGE Sommaire Français

Installation, 26-27 Déballage et mise à niveau, 26 Raccordements hydrauliques et électriques, 26-27 Premier cycle de lavage, 27 Caractéristiques techniques, 27 Description du lave-linge, 28-29 Bandeau de commandes, 28 Voyants, 29 Mise en marche et Programmes, 30 En bref: démarrage d'un programme, 30 Tableau des programmes, 30 Personnalisations, 31 WI 142 Sélection de la température, 31 Fonctions, 31 Produits lessiviels et linge, 32 Tiroir à produits lessiviels, 32 Triage du linge, 32 Pièces de linge particulières, 32 Précautions et conseils, 33 Sécurité générale, 33 Mise au rebut, 33 Economies et respect de l'environnement, 33 Entretien et soin, 34 Coupure de l'arrivée d'eau et de courant, 34 Nettoyage du lave-linge, 34 Nettoyage du tiroir à produits lessiviels, 34 Entretien du hublot et du tambour, 34 Nettoyage de la pompe, 34 Contrôle du tuyau d'arrivée de l'eau, 34 Anomalies et remèdes, 35 Assistance, 36 Avant d'appeler le service après-vente, 36

Installation Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive toujours le lave-linge pour que son nouveau propriétaire soit informé sur son mode de fonctionnement et puisse profiter des conseils correspondants.

Lisez attentivement les instructions: elles fournissent d'importantes informations sur l'installation, l'utilisation et la sécurité. Déballage et mise à niveau Une bonne mise à niveau garantit la stabilité de la machine et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de fonctionnement. Si la machine est posée sur de la moquette ou un tapis, réglez les petits pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation. Raccordements hydrauliques et électriques Raccordement du tuyau d'arrivée de l'eau Déballage

1. Déballez le lave-linge.

2. Contrôlez que le lave-linge n'a pas été endommagé

pendant le transport. S'il est abîmé, ne le raccordez pas et contactez votre revendeur.

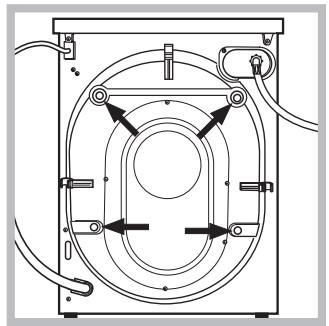

3. Enlevez les 4 vis de

protection pour le transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

4. Bouchez les trous à l'aide des bouchons plastique

5. Conservez bien toutes ces pièces: il faudra les

remonter en cas de transport du lave-linge. Les emballages ne sont pas des jouets pour enfants. Mise à niveau

1. Installez le lave-linge sur un sol plat et rigide, sans

l'appuyer contre des murs, des meubles ou autre.

2. Si le sol n'est pas

parfaitement horizontal, vissez ou dévissez les petits pieds avant (voir figure) pour niveler l'appareil; son angle d'inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°.

1. Montez le joint A sur

l'extrémité du tuyau d'alimentation et vissezle à un robinet d'eau froide à embout fileté 3/4 gaz (voir figure). Faites couler l'eau jusqu'à ce qu'elle soit limpide et sans impuretés avant de raccorder.

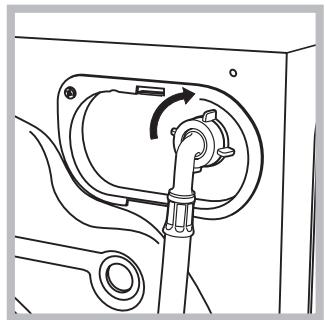

2. Raccordez le tuyau

d'alimentation au lavelinge en le vissant à la prise d'eau prévue, dans la partie arrière en haut à droite (voir figure).

3. Faites attention à ce que le tuyau ne soit ni plié ni

écrasé. La pression de l'eau doit être comprise entre les valeurs indiquées dans le tableau des Caractéristiques techniques (voir page ci-contre). Si la longueur du tuyau d'alimentation ne suffit pas, adressez-vous à un magasin spécialisé ou à un technicien agréé. Raccordement du tuyau de vidange Le câble ne doit être ni plié ni écrasé. Le câble d'alimentation ne doit être remplacé que par des techniciens agréés. Attention! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus. largeur 59,5 cm hauteur 85 cm profondeur 53,5 cm Avant de brancher la fiche dans la prise de courant, contrôlez que: • la prise dispose de mise à la terre et est conforme aux normes; Capacité de 1 à 5 kg Raccordements électriques tension 220/230 Volt 50 Hz puissance maximale absorbée 1850 W • la prise est bien apte à supporter la puissance maximale de la machine indiquée dans le tableau des Carcatéristiques techniques (voir ci-contre); Raccordements hydrauliques pression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambour 46 litres • la tension d'alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre); Vitesse d'essorage jusqu'à 1400 tours minute Programmes de contrôle selon la norme IEC456 • la prise est bien compatible avec la fiche du lavelinge. Autrement, remplacez la prise ou la fiche. programme 3; température 60°C; effectué avec une charge de 5 kg. Après installation du lave-linge, la prise de courant doit être facilement accessible. Assistance Votre lave-linge ne doit pas être installé dehors, même à l'abri, car il est très dangereux de le laisser exposé à la pluie et aux orages. Cet appareil est conforme aux Directives Communautaires suivantes: - 73/23/CEE du 19/02/73 (Basse Tension) et modifications suivantes - 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications suivantes - 2002/96/CE Anomalies Dimensions Entretien WI 142 Branchement électrique Précautions Modèle Bac produits Caractéristiques techniques Programmes L'utilisation de tuyaux de rallonge est absolument déconseillée, si vous ne pouvez vraiment pas faire autrement vous devrez utiliser un tuyau de même diamètre et de longueur maximum de 150 cm. Avant la première utilisation de la machine, effectuez un cycle de lavage avec un produit lessiviel mais sans linge et sélectionnez le programme à 90°C sans prélavage. Description Premier cycle de lavage ou bien accrochez-le à un évier ou à une baignoire, dans ce cas, fixez le support en plastique fourni avec l'appareil au robinet (voir figure). L'extrémité libre du tuyau d'évacuation ne doit pas être plongée dans l'eau.

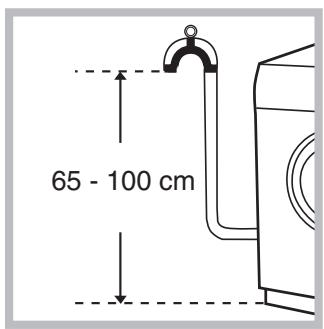

Raccordez le tuyau d'évacuation, sans le plier, à un conduit d'évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100 cm; N'utilisez ni rallonges ni prises multiples.

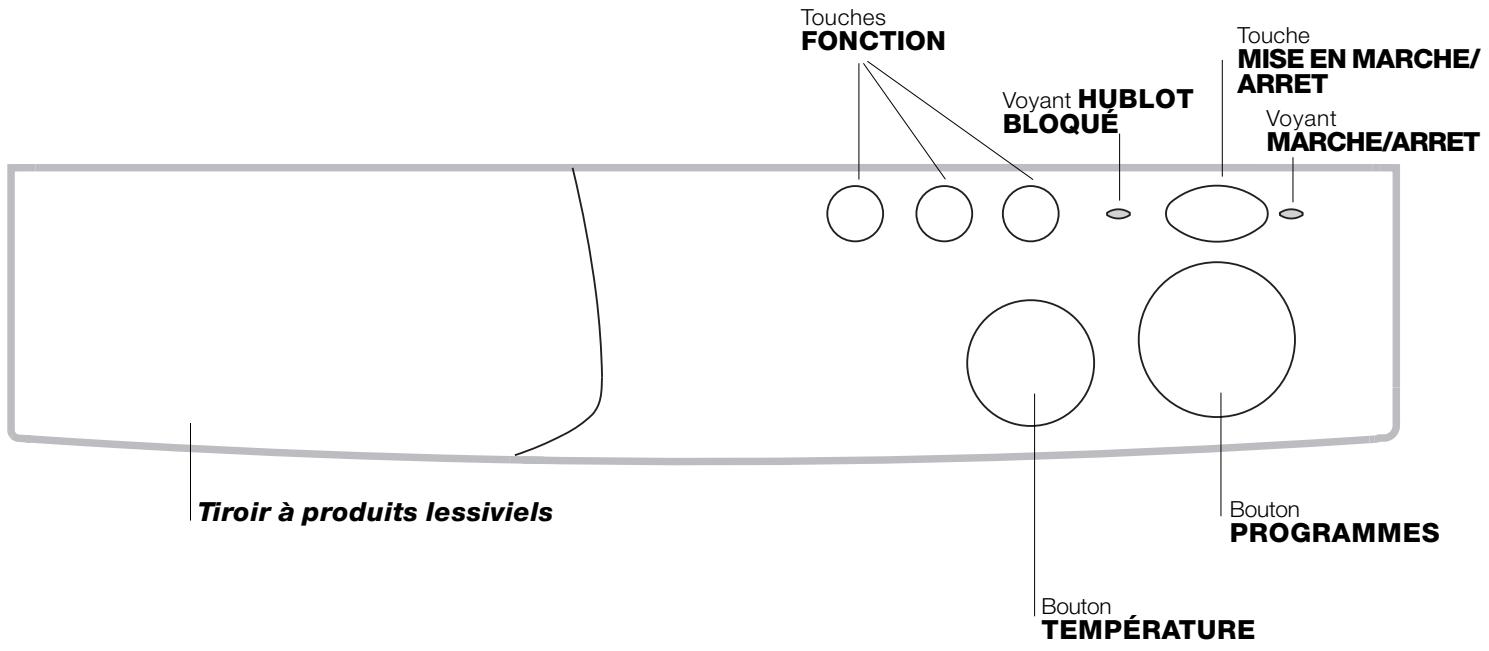

Description du lave-linge Bandeau de commandes

ARRET Voyant MARCHE/ARRET Bouton Tiroir à produits lessiviels PROGRAMMES Bouton TEMPÉRATURE Tiroir à produits lessiviels: chargement des produits lessiviels et additifs (voir page 32). Touches FONCTION: sélection des fonctions disponibles. Bouton TEMPÉRATURE: sélection de la température ou lavage à froid (voir page 31). Voyant HUBLOT BLOQUÉ: pour savoir si le hublot peut être ouvert (voir page 29). Touche MARCHE/ARRET pour allumer ou éteindre le lave-linge. Si vous éteignez votre machine le programme sélectionné reste mémorisé.

Voyant MARCHE/ARRET pour savoir si votre lavelinge est allumé et si le programme sélectionné a été accepté (voir page 29). Bouton PROGRAMMES: choix des programmes (voir page 30). Remarque: Une fois que le cycle de lavage a été sélectionné et accepté par le lave-linge, un changement de position du bouton PROGRAMMES n'aura aucune conséquence sur la programmation (sauf dans la position Stop/Reset). Ne tournez ce bouton que dans le sens des aiguilles d'une montre. Voyants Programmes Voyant MARCHE/ARRET Le voyant clignote pour signaler que la machine est allumée et attend d’être programmée. Sa lumière fixe indique que le programme sélectionné est accepté. Description Voyant HUBLOT BLOQUÉ L’allumage du voyant indique que le hublot est bloqué pour empêcher toute ouverture accidentelle. Attendez que le voyant s’éteigne avant d’ouvrir le hublot. L'attente est d’environ trois minutes.

Installation Les voyants fournissent des informations importantes. Voilà ce qu'ils signalent: Bac produits Précautions Entretien Anomalies Assistance

Mise en marche et Programmes En bref: démarrage d'un programme

6. Pour annuler le cycle sélectionné, sélectionnez un

des symboles (Stop/Reset) et attendez 5": le témoin MARCHE/ARRET clignote pour signaler que l'annulation a été acceptée, vous pouvez alors éteindre l'appareil et sélectionner un nouveau cycle.

7. A la fin du programme de lavage, le voyant

HUBLOT BLOQUÉ s'éteint pour indiquer que le hublot peut être ouvert. Eteignez le lave-linge en appuyant sur la touche Sortez le linge et laissez le hublot entrouvert pour faire sécher le tambour. Sélectionnez le programme souhaité. Sélectionnez la température de lavage (voir page 31). Chargez votre lave-linge et fermez le hublot. Versez le produit lessiviel et les additifs (voir page 32). pour allumer le laveAppuyez sur la touche linge. Le voyant MARCHE/ARRET commence à clignoter, au bout de 5" la sélection est acceptée, le voyant cesse de clignoter (mais reste allumé) et le cycle de lavage démarre. Tableau des programmes Nature des tissus et degré de salissure Program- Tempémes rature Durée Assouplisdu cycle Description du cycle de lavage sant (minutes) prélav. lavag. Lessive Coton Blancs extrêmement sales (draps, nappes, etc.) Blancs extrêmement sales (draps, nappes, etc.) Blancs et couleurs résistantes très sales Blancs peu sales et couleurs délicates (chemises, pulls, etc.)

Essorage Stop/Reset Prélavage, lavage, rinçages, essorages intermédiaires et final Lavage, rinçages, essorages intermédiaires et final Lavage, rinçages, essorages intermédiaires et final Lavage, rinçages, essorages intermédiaires et final Rinçages, essorages intermédiaires et final Vidange et essorage final Interrompt/Annule le programme sélectionné Synthetiques Synthétiques couleurs résistantes très sales (linge de bébé, etc.) Synthétiques couleurs délicates (linge en tout genre légèrement sale)

Essorage Lavage, rinçages, anti-froissement ou essorage délicat Lavage, rinçages, anti-froissement ou essorage délicat Rinçages, anti-froissement ou essorage délicat Rinçages avec prélèvement de l'assouplissant, antifroissement ou essorage délicat Vidange et essorage délicat Interrompt/Annule le programme sélectionné Stop/Reset Delicats Laine

Vêtements et tissus particulièrement délicats (rideaux, soie, viscose, etc.)

Lavage, rinçages, anti-froissement et essorage délicat Lavage, rinçages, anti-froissement ou vidange Rinçages, anti-froissement ou vidange Vidange et essorage délica Vidange Vidange Stop/Reset Interrompt/Annule le programme sélectionné Remarque Pour la description de la fonction Anti-froissement voir page 31. Les données reportées dans le tableau sont à titre indicatif.

Sélection de la température Tournez le bouton TEMPERATURE pour sélectionner la température de lavage (voir Tableau des programmes page 30). F Vous pouvez réduire la température jusqu'au lavage à froid ( ). Installation Fonctions Les différentes fonctions de lavage prévues par le lave-linge permettent d'obtenir la propreté et le blanc souhaités. Pour activer les fonctions, appuyez sur la touche correspondant à la fonction désirée, d'après le tableau ci-dessous: Mode d'emploi Peu sale Pour réduire de 30% environ la durée du cycle de lavage. A ne pas utiliser avec les programmes laine et soie. Utilisation conseillée en cas de pleine charge ou de doses élevées de produit lessiviel. Rinçage plus Pour augmenter le nombre de rinçages pour les programmes coton et synthétiques. 1400-600 Pour réduire la vitesse d'essorage. Bac produits Précautions Anti-froissement ) interrompt le programme de lavage en laissant le linge tremper dans Cette fonction (repérée par le symbole l'eau avant la vidange. Elle n'est présente que pour les programmes spéciaux textiles synthétiques, soie et rideaux. Elle est des plus précieuse car elle évite que les tissus délicats et les synthétiques ne se froissent (par exemple, quand vous ne pouvez pas sortir le linge dès la fin du lavage mais seulement au bout de quelques heures). Pour compléter le programme, tournez le bouton PROGRAMMES d'un cran. Pour vos tissus synthétiques, si vous désirez effectuer une vidange plutôt qu'un essorage, tournez le bouton PROGRAMMES jusqu'au symbole Programmes Effet Description Fonctions Entretien Anomalies Assistance

Produits lessiviels et linge

Tiroir à produits lessiviels Pièces de linge particulières Un bon résultat de lavage dépend aussi d'un bon dosage de produit lessiviel: un excès de lessive ne lave pas mieux, il incruste l'intérieur de votre lavelinge et pollue l'environnement. Rideaux: pliez-les bien et glissez-les dans une taie d'oreiller ou dans un sac genre filet. Lavez-les seuls sans dépasser la demi-charge. Sélectionnez le programme 8 qui supprime automatiquement l'essorage. Doudounes et anoraks: s'ils sont en duvet d'oie ou de canard, ils peuvent être lavés à la machine. Lavez les vêtements sur l’envers. La charge ne doit pas excéder 2-3 kg. Prévoyez 2, voire 3 rinçages et un essorage léger. Chaussures de tennis: débarrassez-les de la boue. Lavez-les en même temps que jeans et vêtements résistants, jamais avec du linge blanc. Laine: pour obtenir d'excellents résultats utilisez un produit lessiviel spécial et ne dépassez pas une charge de 1kg.

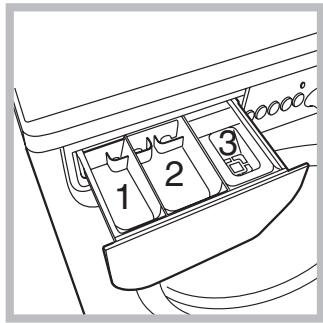

Sortez le tiroir à produits lessiviels et versez la lessive ou l'additif comme suit. bac 1: Lessive prélavage (en poudre) bac 2: Lessive lavage (en poudre ou liquide) Versez la lessive liquide juste avant la mise en marche. bac 3: Additifs (adoucissant, etc.) L'assouplissant ne doit pas déborder de la grille. N'utilisez pas de lessives pour lavage à la main, elles génèrent trop de mousse. Triage du linge • Triez correctement votre linge d'après: - le type de textile / le symbole sur l'étiquette. - les couleurs: séparez le linge coloré du blanc. • Videz les poches et contrôlez les boutons. • Ne dépassez pas les valeurs indiquées correspondant au poids de linge sec: Textiles résistants: 5 kg max. Textiles synthétiques: 2,5 kg max. Textiles délicats: 2 kg max. Laine: 1 kg max. Combien pèse le linge ?

drap 400-500 g taie d'oreiller 150-200 g nappe 400-500 g peignoir 900-1.200 g serviette éponge 150-250 g Précautions et conseils Sécurité générale • Cet appareil a été conçu pour une utilisation domestique, non professionnelle et ses fonctions ne doivent pas être altérées. • N’utilisez pas l’appareil si vous êtes pieds nus. • Ne tirez jamais sur le câble pour débrancher la fiche de la prise de courant. • N'ouvrez pas le tiroir à produits lessiviels si la machine est en marche. • Ne forcez pas pour ouvrir le hublot: le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s'endommager. • Veillez à ce que les enfants ne s'approchent pas de la machine pendant son fonctionnement. • Pendant le lavage, le hublot a tendance à se réchauffer. • Avant d'introduire votre linge, contrôlez si le tambour est bien vide. Mise au rebut • Un prélavage n'est nécessaire qu'en cas de linge très sale. S'en passer permet de faire des économies de produit lessiviel, de temps, d'eau et entre 5 et 15% d'électricité. • Si vous traitez les taches avec un produit détachant ou si vous les laissez tremper avant de les laver, vous éviterez d'avoir à laver à de hautes températures. Un programme à 60°C au lieu de 90°C ou un à 40°C au lieu de 60°C, fait économiser jusqu'à 50% d'électricité. • Bien doser la quantité de produit lessiviel en fonction de la dureté de l'eau, du degré de salissure et de la quantité de linge à laver évite les gaspillages et protège l'environnement: bien que biodégradables, les produits lessiviels contiennent des éléments qui altèrent l'équilibre de la nature. Evitez le plus possible l'utilisation d'assouplissant. • Effectuer ses lavages tard dans l'après-midi et jusqu'aux premières heures du matin permet de réduire la charge d'absorption des opérateurs énergétiques. • Si le linge doit être séché dans un sèche-linge, sélectionnez une haute vitesse d'essorage. Du linge qui contient moins d'eau fait écomiser du temps et de l'électricité dans le programme de séchage. Assistance • La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques, exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé • Pour ne pas gaspiller de ressources, utilisez le lave-linge à sa charge maximale. Mieux vaut une pleine charge que deux demies, vous économiserez jusqu'à 50% d'électricité. Anomalies • Mise au rebut du matériel d'emballage: se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés. Economie de produit lessiviel, d'eau, d'électricité et de temps Entretien • Deux ou trois personnes sont nécessaires pour la déplacer en faisant très attention. Ne jamais la déplacer seul car la machine est très lourde. La technologie au service de l'environnement Si vous voyez peu d'eau à travers le hublot c'est parce que grâce à la nouvelle technologie Indesit, il suffit de moins de la moitié d'eau pour obtenir une propreté impeccable: un but atteint pour protéger l'environnement. Précautions • En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de la réparer. Economies et respect de l'environnement Bac produits • Ne touchez pas à l'eau de vidange, elle peut atteindre des températures très élevées. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil. Programmes ne touchez jamais l’appareil si vous avez les pieds ou les mains humides.

Description • Ce lave-linge ne doit être utilisé que par des adultes en suivant les instructions reportées dans ce mode d'emploi. humaine et l'environnement. Le symbole de la ''poubelle barrée'' est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Installation Ce lave-linge a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces avertissements sont fournis pour des raisons de sécurité, lisez-les attentivement.

Coupure de l'arrivée d'eau et de courant Nettoyage de la pompe • Fermez le robinet de l'eau après chaque lavage: vous limiterez ainsi l'usure de l'installation hydraulique de votre lave-linge et éliminerez le danger de fuites. Le lave-linge est équipé d'une pompe autonettoyante qui n'exige aucune opération d'entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière. • Débranchez la fiche de la prise de courant quand vous nettoyez votre lave-linge et pendant tous vos travaux d'entretien. Contrôlez que le cycle de lavage est bien terminé et débranchez la fiche. Nettoyage du lave-linge Pour accéder à cette préchambre: Pour nettoyer l'extérieur et les parties en caoutchouc, utilisez un chiffon imbibé d'eau tiède et de savon. N'utilisez ni solvants ni abrasifs.

1. démontez le panneau

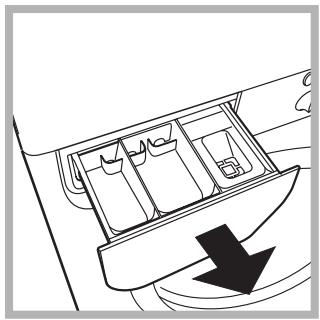

situé à l'avant du lavelinge à l'aide d'un tournevis (voir figure); Nettoyage du tiroir à produits lessiviels Pour sortir le tiroir, tirezle vers vous (voir figure). Lavez-le à l'eau courante, effectuez cette opération assez souvent.

2. dévissez le couvercle

en le faisant tourner dans le sens inverse des aiguilles d'une montre (voir figure): il est normal qu'un peu d'eau s'écoule; Entretien du hublot et du tambour • Quand vous n’utilisez pas votre lave-linge, laissez toujours le hublot entrouvert pour éviter la formation de mauvaises odeurs.

3. nettoyez soigneusement à l'intérieur;

4. revissez le couvercle;

5. remontez le panneau en veillant à bien enfiler les

crochets dans les fentes prévues avant de le pousser contre la machine. Contrôle du tuyau d'arrivée de l'eau Contrôlez le tuyau d'alimentation au moins une fois par an. Remplacez-le dès que vous remarquez des craquèlements et des fissures: les fortes pressions subies pendant le lavage pourraient provoquer des cassures. N'utilisez jamais de tuyaux usés.

Anomalies et remèdes Il peut arriver que le lave-linge ne fonctionne pas bien. Avant de appelez le Service après-vente (voir page 36), contrôlez s'il ne s'agit pas d'un problème facile à résoudre grâce à la liste suivante. Le lave-linge prend l'eau et vidange continuellement. • le tuyau de vidange n'est pas installé à une distance du sol comprise entre 65 et 100 cm (voir page 27). • L'extrémité du tuyau de vidange est plongée dans l'eau (voir page 27). • L'évacuation murale n'a pas d'évent. Si après ces vérifications, le problème persiste, fermez le robinet de l'eau, éteignez la machine et appelez le service Assistance. Si vous habitez en étage dans un immeuble, il peut y avoir des phénomènes de siphonnement qui font que votre lave-linge prend et évacue l'eau continuellement. Pour supprimer cet inconvénient, vous pouvez trouver dans le commerce des valves spéciales anti-siphonnement. Votre lave-linge ne vidange pas et n'essore pas. • Le programme ne prévoit pas de vidange: pour certains programmes, il faut intervenir pour la faire démarrer (voir page 30). • La fonction Anti-froissement est activée (s'il y en a une de prévue): Il faut intervenir pour actionner la vidange. • Le tuyau de vidange est plié (voir page 27). • La conduite de l'installation de vidage est bouchée. Votre lave-linge vibre beaucoup pendant l'essorage. • Le tambour n'a pas été débloqué (comme indiqué page 26) lors de l'installation du lave-linge. • Le lave-linge n'est pas posé à plat (voir page 26). • Le lave-linge est coincé entre des meubles et le mur (voir page 26). Le lave-linge a des fuites. • Le tuyau d'arrivée de l'eau n'est pas bien vissé (voir figure page 26). • Le tiroir à produits lessiviels est bouché (pour le nettoyer voir pag. 34). • Le tuyau de vidange n'est pas bien fixé (voir page 27). Le bouton des programmes tourne sans cesse. • Attendez quelques minutes pour que la pompe de vidange vide la cuve, éteignez la lave-linge, sélectionnez l’un des symboles stop/reset , puis rallumez. Si le bouton tourne toujours, c’est un signal de panne, appelez le SAV. Il y a un excès de mousse. • Le produit de lavage utilisé n'est pas une lessive spéciale machine (il faut qu'il y ait l'inscription "pour lave-linge", "main et machine", ou autre semblable). • La quantité utilisée est excessive. Le tuyau d'arrivée de l'eau n'est pas raccordé au robinet. Le tuyau est plié. Le robinet de l'eau n'est pas ouvert. Il y a une coupure d'eau. La pression n'est pas suffisante. Assistance

Anomalies Il n'y a pas d'arrivée d'eau. Entretien • Le hublot n'est pas bien fermé. n'a pas été actionnée. • La touche • Le robinet de l'eau n'est pas ouvert. Précautions Le cycle de lavage ne démarre pas. Bac produits • La fiche n'est pas branchée dans la prise de courant ou mal branchée. • Il y a une panne de courant. Programmes Le lave-linge ne s'allume pas. Description Causes / Solutions possibles: Installation Anomalies:

Assistance Avant d'appeler le service après-vente: • Vérifiez si vous ne pouvez pas résoudre vous-même le problème (voir page 35); • Remettez le programme en marche pour contrôler si dysfonctionnement a disparu; • Autrement, appelez le Service après-vente de votre revendeur;

Ne vous adressez jamais à des techniciens non agréés. Assistance Communiquez: • le type de panne; • le modèle de la machine (Référence); • le numéro de série (S/N). Vous trouverez tous ces renseignements sur la plaquette signalétique située sur le panneau arrière de votre lave-linge.
