Marque	DENON
Référence télécommande	RC-1167
Type de télécommande	Infrarouge (IR)
Récepteurs compatibles principaux	AVR-1913, AVR-2113CI, AVR-2313CI
Compatibilité étendue	AVR-E400, AVR-2312, AVR-3312, AVR-4312, AVR-1908, AVR-1508
Alimentation	2 piles AAA (LR03) 1,5 V
Portée infrarouge	Environ 8 m
Sources commutables	CBL/SAT, DVD, Blu-ray, Game, Aux, Media Player, iPod/USB, CD, FM, Network, TV Audio, Internet Radio
Gestion des zones	Zone Main et Zone 2
Modes audio	Movie, Music, Game, Pure Direct
Minuterie veille (Sleep)	Oui
Touche Shift (fonctions secondaires)	Oui
Certifications	CE, RoHS

FOIRE AUX QUESTIONS - RC 1167 DENON

Quelles piles faut-il installer dans la télécommande DENON RC-1167 ?

La RC-1167 fonctionne avec 2 piles AAA (LR03) de 1,5 V. Insérez-les dans le compartiment situé au dos de la télécommande en respectant la polarité (+/-) indiquée à l'intérieur du logement.

Quels récepteurs DENON sont compatibles avec la RC-1167 ?

La RC-1167 est la télécommande d'origine des récepteurs AVR-1913, AVR-2113CI et AVR-2313CI. Elle fonctionne également avec des modèles proches tels que l'AVR-E400, l'AVR-2312, l'AVR-3312 et l'AVR-1908.

La télécommande ne répond plus du tout, que faire en premier ?

Remplacez d'abord les piles par des piles AAA neuves. Si le problème persiste, retirez les piles, attendez 1 minute puis réinsérez-les pour réinitialiser la télécommande. Vérifiez aussi que rien n'obstrue le capteur infrarouge à l'avant du récepteur.

Comment changer la source d'entrée avec la RC-1167 ?

Appuyez directement sur la touche de source souhaitée : CBL/SAT, DVD, Blu-ray, CD, FM, Network, Media Player, iPod/USB, TV Audio ou Internet Radio. Le récepteur bascule immédiatement sur l'entrée sélectionnée.

A quoi sert la touche Shift sur la RC-1167 ?

La touche Shift permet d'accéder à des fonctions secondaires. En maintenant Shift enfoncé, certains boutons changent de rôle, ce qui double les commandes disponibles sans multiplier les touches physiques sur la télécommande.

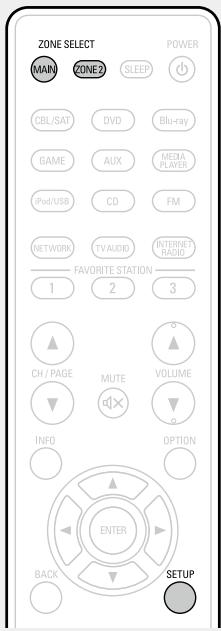

Comment activer la Zone 2 avec la RC-1167 ?

Appuyez sur Zone Select Zone 2 pour router le signal audio vers une deuxième zone de l'installation. Pour revenir à la pièce principale, appuyez sur Zone Select Main. La source et le volume de chaque zone sont indépendants.

Comment utiliser la minuterie de mise en veille (Sleep) ?

Appuyez sur la touche Sleep pour activer la mise en veille programmée du récepteur. Chaque pression successive fait défiler les durées disponibles. Le récepteur s'éteint automatiquement une fois le délai écoulé.

Quelle est la portée de la télécommande RC-1167 ?

La RC-1167 utilise la technologie infrarouge avec une portée d'environ 8 mètres en ligne directe. Evitez tout obstacle entre la télécommande et le capteur IR situé à l'avant du récepteur DENON.

Comment sélectionner un mode audio (Movie, Music, Game, Pure Direct) ?

Utilisez les touches de mode sonore dédiées : Movie pour le cinéma maison, Music pour la musique stéréo, Game pour les jeux vidéo, Pure Direct pour un signal analogique sans traitement numérique. Le mode actif s'affiche sur l'écran du récepteur.

La RC-1167 peut-elle contrôler des appareils d'autres marques ?

Non, la RC-1167 est une télécommande dédiée aux récepteurs DENON et non une télécommande universelle. Elle ne peut pas être programmée pour piloter des appareils d'autres marques. Pour cela, une télécommande universelle séparée sera nécessaire.

Certaines touches de la RC-1167 ne répondent plus, que faire ?

Nettoyez délicatement le dessous des touches avec un coton-tige légèrement humide d'alcool isopropylique. Si la membrane en caoutchouc d'une touche est usée, il est préférable de remplacer la télécommande. Des modèles de remplacement RC-1167 sont disponibles chez les revendeurs de pièces détachées électroniques.

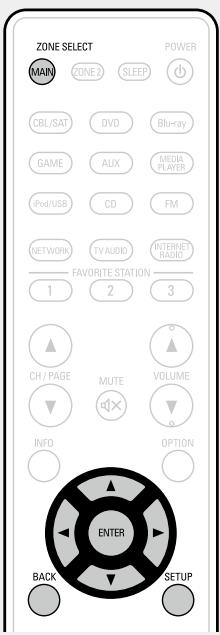

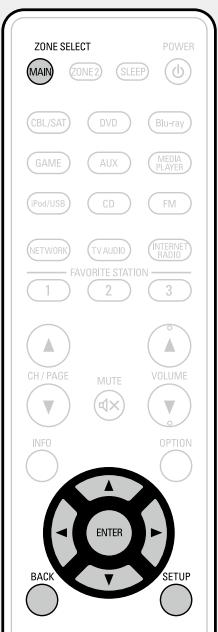

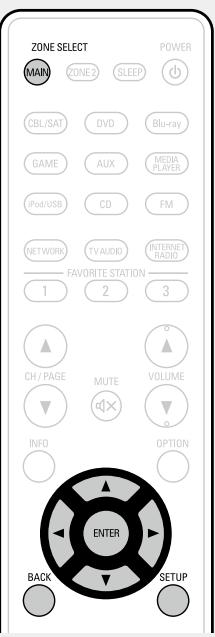

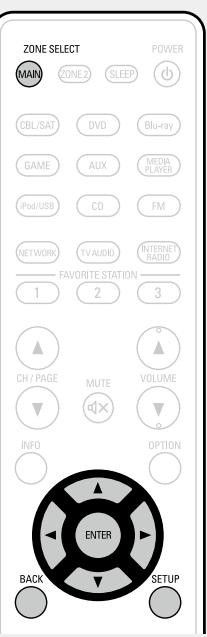

Comment naviguer dans les menus du récepteur DENON avec la RC-1167 ?

Utilisez les touches directionnelles (Haut, Bas, Gauche, Droite) et la touche Enter pour vous déplacer dans les menus affichés à l'écran du récepteur ou sur votre télévision. La touche de retour permet de remonter au menu précédent.

MODE D'EMPLOI RC 1167 DENON

Manuel de l'Utilisateur

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

PRECAUTION:

POUR DIMINUER LE RISQUE DE CHOCS ELECTRIQUES, NE PAS RETIRER LE COUVERCLE (OU LE DOS). AUCUNE PIECE SE TRouvANT A L'INTERIEUR NE POT ETRE REPAREE PAR L'UTILISATEUR. S'ADRESSER AU PERSONNEL COMPETENT POUR L'ENTRETIEN.

L'éclair fléché dans un triangle équilatéral avise l'utilisateur de la présence de "tension dangereuse" sans isolation dans le boitier de l'appareil suffisante à entraîner un risque de chocolélectrique.

Un point d'exclamation dans un triangle équilatéral avise l'utilisateur de la présence d'instructions d'utilisation et de maintenance importantes dans la documentation qui accompagne l'appareil.

AVERTISSEMENT:

POUR DIMINUER LE RISQUE D'INCENDIE OU DE CHOCSELECTRIQUES, NE PAS EXPOSER L'APPAREIL A LA PLUIE OU A L'HUMIDITE.

Surface brulante

PRECAUTION:

SURFACE CHAUBE. NE PAST TOUCHER.

La surface supérieure du dissipateur de chaleur peut devenir chaude si vous utilise ce produit en continu.

Ne touche pas les zones chaudes, tout particulièrement vers l'inscription "Surface brulante" et le panneau supérieur.

CONSIGNES DE SECURITE IMPORTANTES

1. Lire ces instructions.
2. Conserverces instructions.
3. Tenir compte des averissements.
4. Suisse les instructions
5. Ne pas utiliser l'appareil en présence d'eau.
6. Nettoyer avec un chiffon humide uniquement.
7. Ne pas obstruer les ouvertures d'aération. Effectuer l'installation conformément aux instructions du fabricant.
8. Ne pas installer à proximé de sources de chaleur telles que des radiateurs, registres de chaleur, fournaux ou autres appareils (y compris des amplificateurs) qui produit de la chaleur.
9. Faire en sorte de ne pas marcher sur le cable d'alimentation, de ne pas le pincer notamment au niveau des prises, prises électriques courantes et point de sortie de l'appareil.
10. N'utiliser que les outils/accessoires spécifiés par le fabricant.
11. N'utiliser qu'avec le chariot, support, trépied ou table indiqués par le fabricant ou vendus avec l'appareil. Avec un chariot, prendre garde au moment de le déplacer et éviter les blessures dues au renversement.
12. Débrancher l'appareil pendant les orages ou lorsque celui-ci n'est pas utilisé pendant de longues périodes.
13. Faire exécuter l'entretien par du personnel qualifié. L'entretien est requis lorsque, par exemple, le cable d'alimentation ou la fiche sont endomagés, que du liquide a été versé ou des objets sont tombés sur l'appareil, que celui-ci a été exposé à la pluie ou à l'humidité, qu'il ne fonctionne pas normalement ou qu'il est tombé.
14. Ne pas exposer les batteries à des chaleururs excessives comme le plein soleil, le feu ou similaires.

PRECAUTION:

Pour déconnecter complètement ce produit du courant secteur, débranchez la prise de la prise murale.

La prise secteur est utilisé pour couper complètement l'alimentation de l'appareil et l'utilisateur doit pouvoir y acceder facilement.

- DECLARATION DE CONFORMITE

Noux déclarons sous notre seule responsabilité que l'appareil, auquel se refère cette déclaration, est conforme aux standards suivants: EN60065, EN55013, EN55020, EN61000-3-2 et EN61000-3-3.

Selon la directive 2006/95/EC concernant laasse tension et la directive CEM 2004/108/EC, la reglementation européenne 1275/2008 et la directive 2009/125/EC établissant un cadre de travail applicable aux produits liés à l'énergie (ErP).

UNE REMARQUE CONCERNANT LE RECYCLAGE:

Les matérielles d'emballage de ce produit sont recyclables et peuvent être réutilisés. Veuillez disposser des matérielux conformément aux lois sur le recyclage en vigueur.

Lorsque vous mettez cet apparéil au rebut, respectez les lois ou réglementations en vigueur.

Les piles ne doivent jamais être jetées ou incinérées, mais mises au rebut conformément aux lois en vigueur sur la mise au rebut des piles.

Ce produit et les accessoires inclus, à l'exception des piles, sont des produits conformés à la directive DEEE.

Pb

OBSERVATIONS RELATIVES A L'UTILISATION

AVERTISSEMENTS

• Eviter des températures élevées. Tenir compte d'une dispersion de chaleur suffisante lors de l'installation sur une étagère.
• Manipuler le cordon d'alimentation avec précaution. Tenir la prise lors du débranchement du cordon.
• Protégier l'appareil contre l'humiédité, l'eau et la poussière.
• Débrancher le cordon d'alimentation lorsque l'appareil n'est pas utilisé pendant de longues périodes.
• Ne pas obstruer les trouss d'aération.
• Ne pas laisser des objets étrangers dans l'appareil.
• Ne pasmettre en contact des insecticides, du benzene et un diluant avec l'appareil.
• Ne jamais démonter ou modifier l'appareil d'une manière ou d'une autre.
• Ne pas recouvrir les orifices de ventilation avec des objets tels que des journaux, nappes ou ridesaux. Cela entravait la ventilation.
• Ne jamais placer de flamme neue sur l'appareil, notamment des bougies allumées.
  Veillez a respecter les lois en vigueur lorsque vous jetez les piles usagées.
  L'appareil ne doit pas etre exposé a I'eau ou a I'humidite.
• Ne pas poser d'objet contenant du liquide, par exemple un vase, sur l'appareil.
• Ne pas manipuler le cordon d'alimentation avec les mains mouillées.
• Lorsque I'interrupteur est sur la position OFF (STANDBY), l'appareil n'est pas complètement déconnecté du SECTEUR (MAINS).
• L'appareil sera installé près de la source d'alimentation, de sorte que cette dernière soit facilement accessible.
• Ne placez pas la pile dans un endroit exposé à la lumière directe du soleil ou dans des endroits représentant des températures extrémement élevées, par exemple près d'un radiateur.

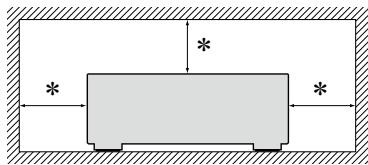

PRECAUTIONS D'INSTALLATION

• Pour permettre la dissipation de chaleur requise, n'installez pas cette unité dans un espace confiné tel qu'une bibliothèque ou un endroit similaire.

• Une distance de plus de 0,3 m est recommmandée.

• Ne placez�除 un casien matieriel sur cet appeareil.

Nous you remercions d'avoir acquis cet appareil DENON. Afin d'assurer son bon fonctionnement, veuillez dire attentivement ce manuel de l'utiliser avant d'utiliser l'appareil.

Après l'avoir lu, conservez-le afin de pouvoir vous y reporter ultérieurement.

Contenu

Demarrage 1

Information importante 5

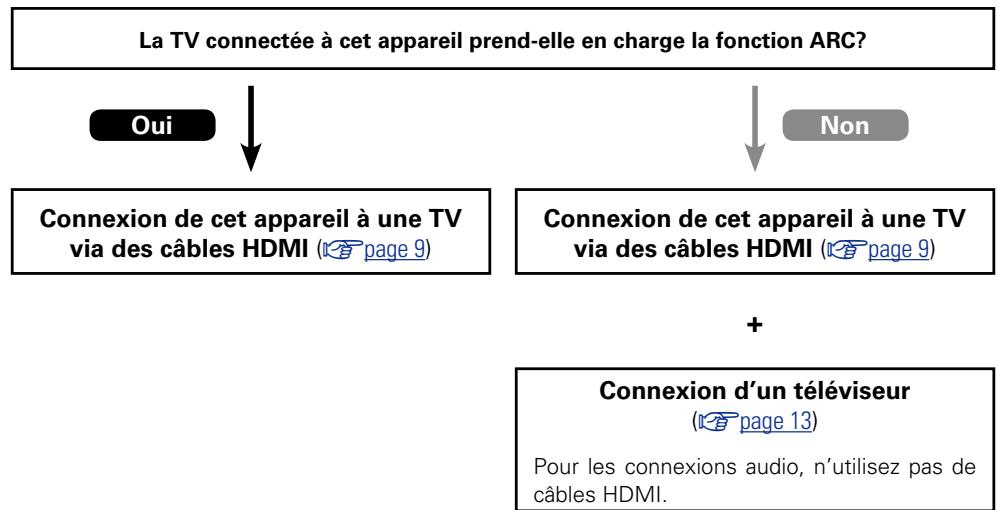

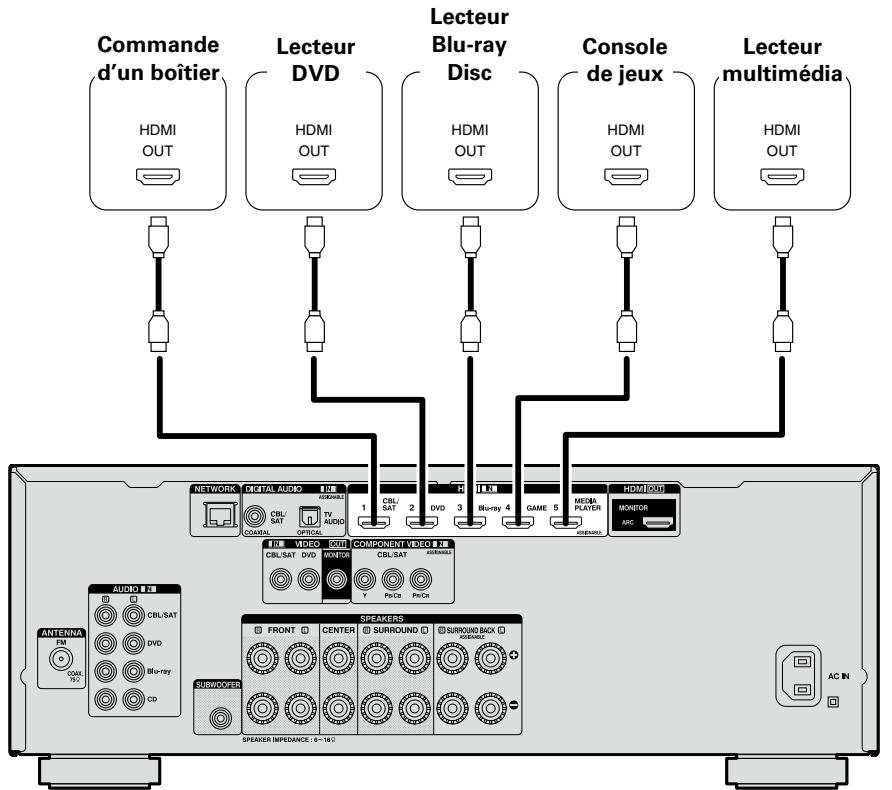

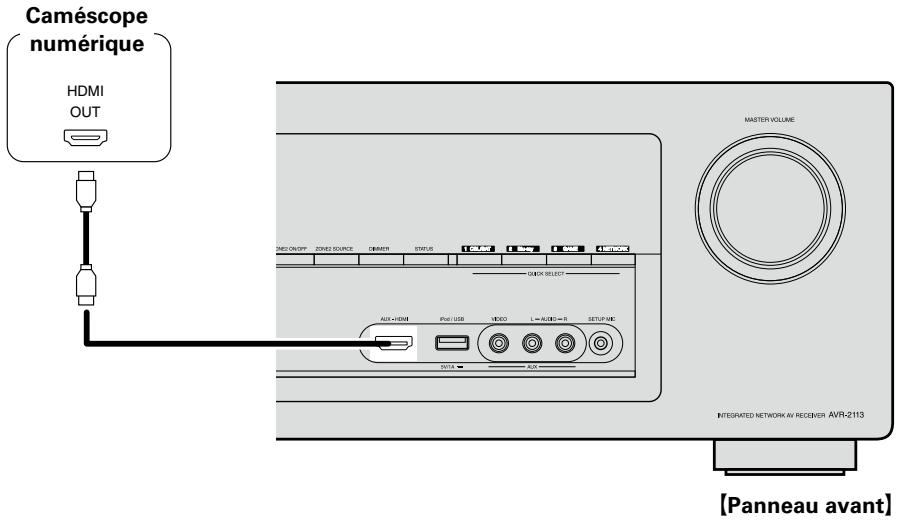

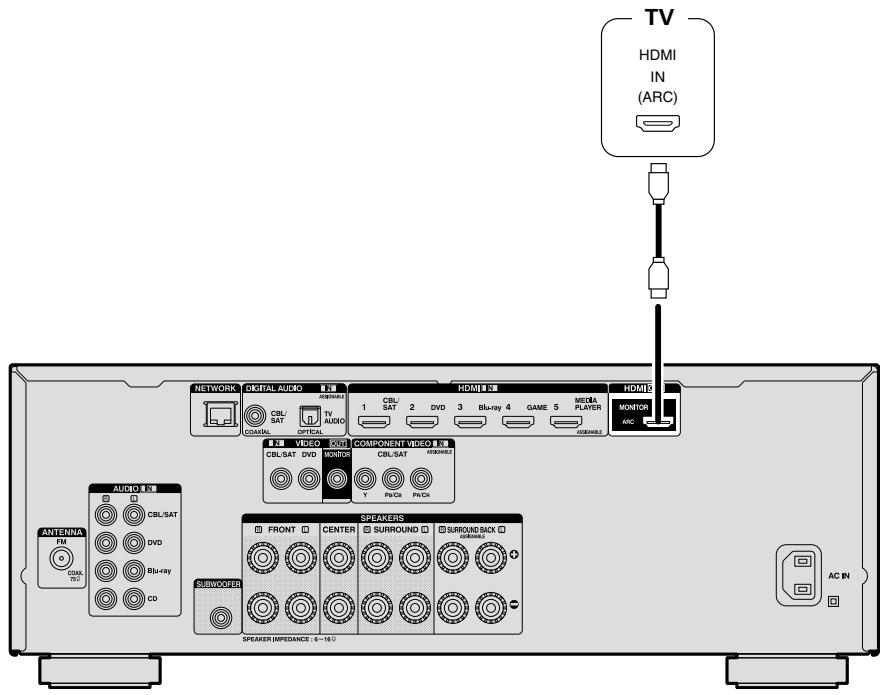

Connexion d'un matériel compatible HDMI

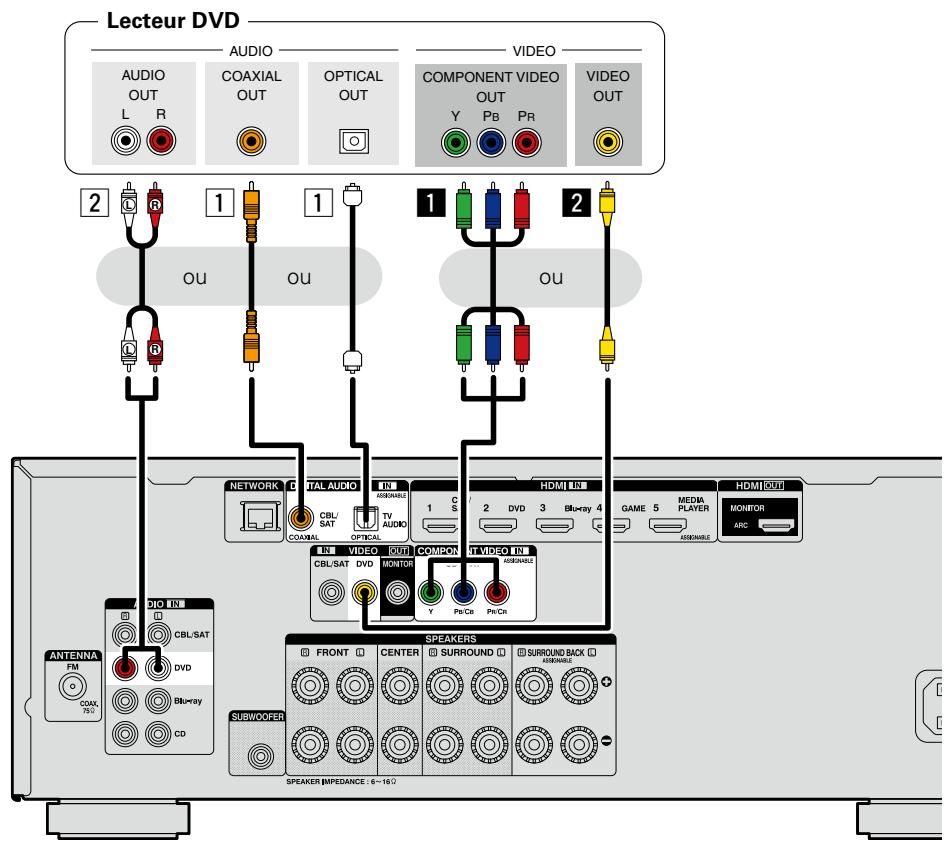

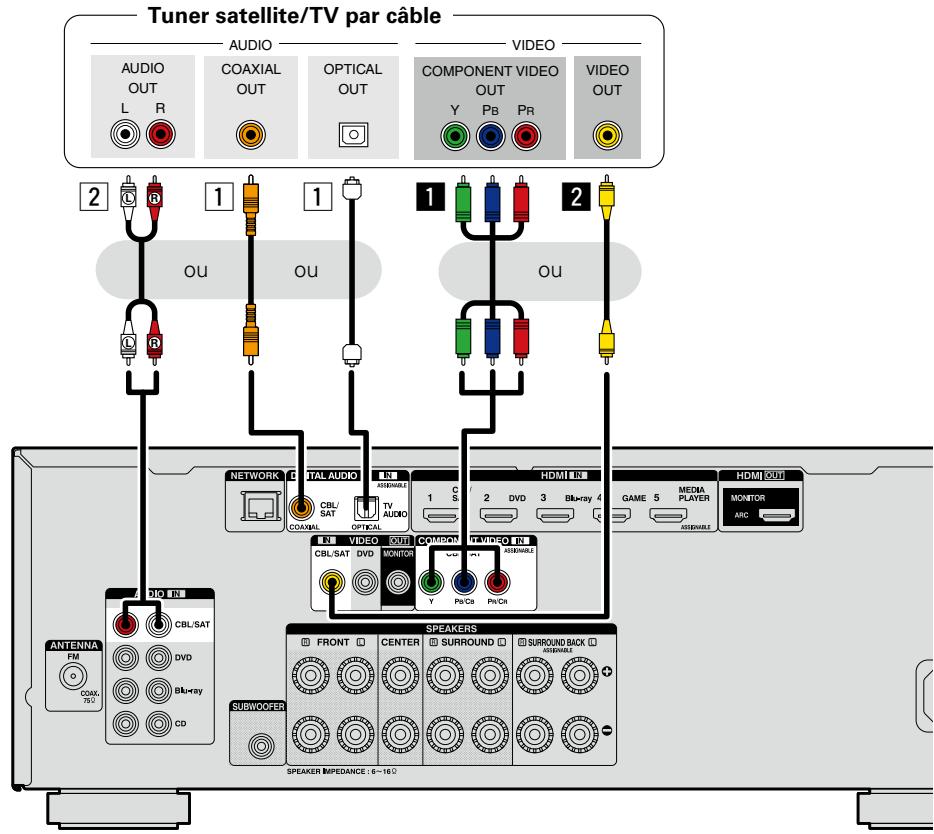

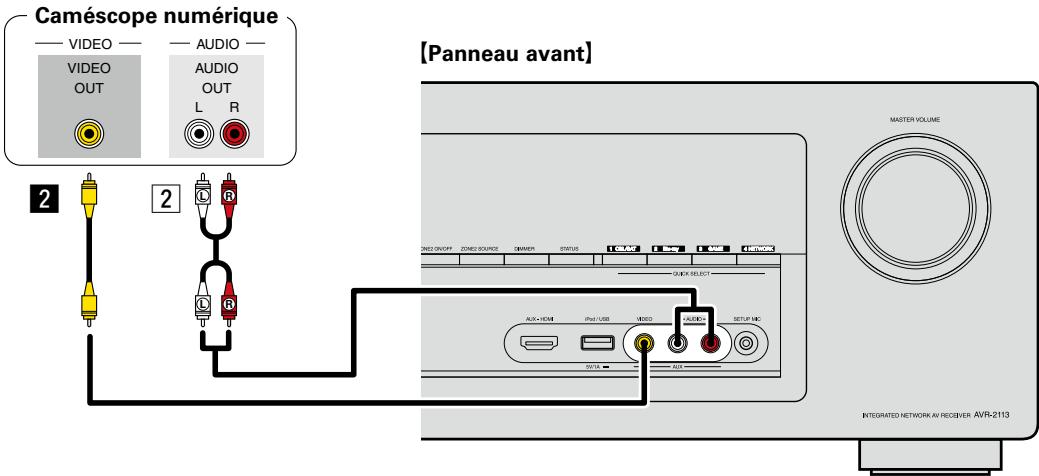

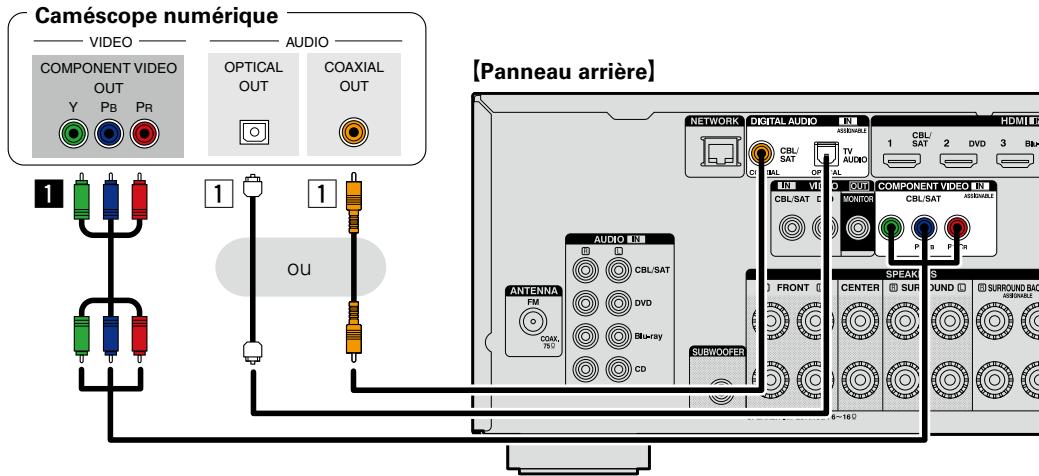

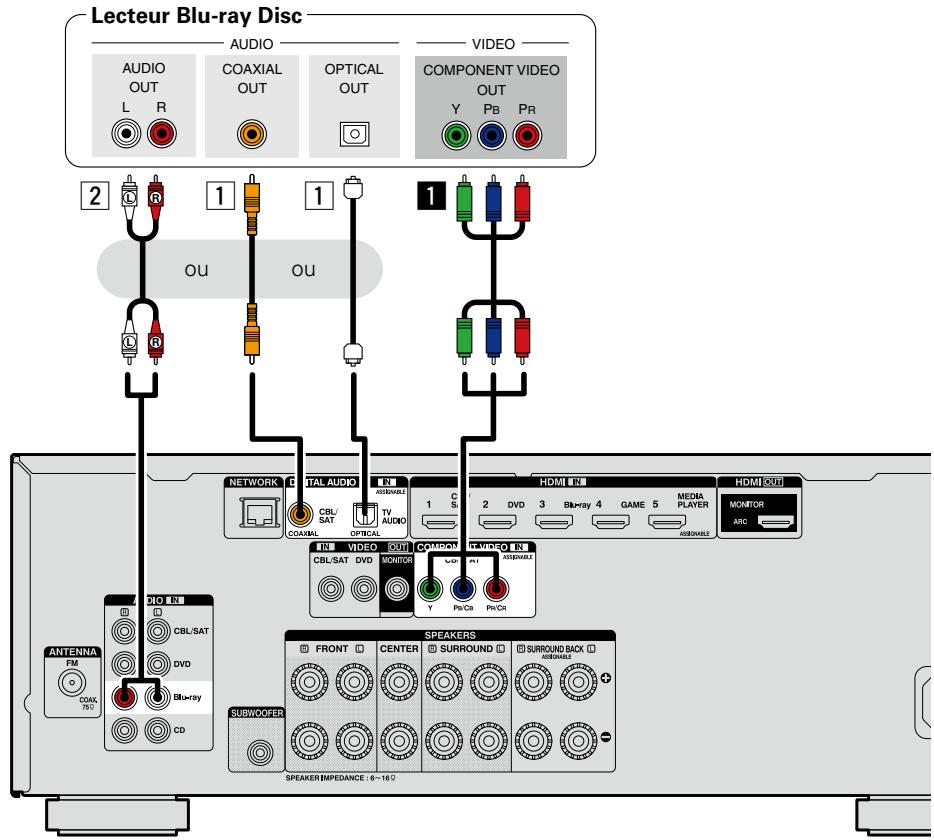

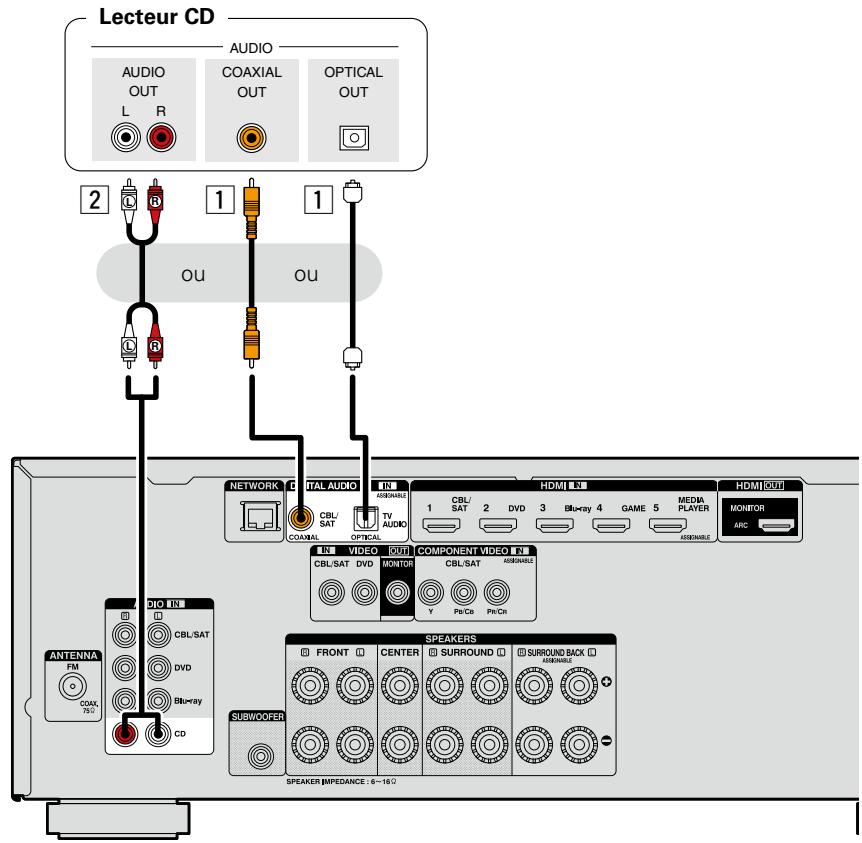

Connexion d'un matériel incompatible HDMI 12

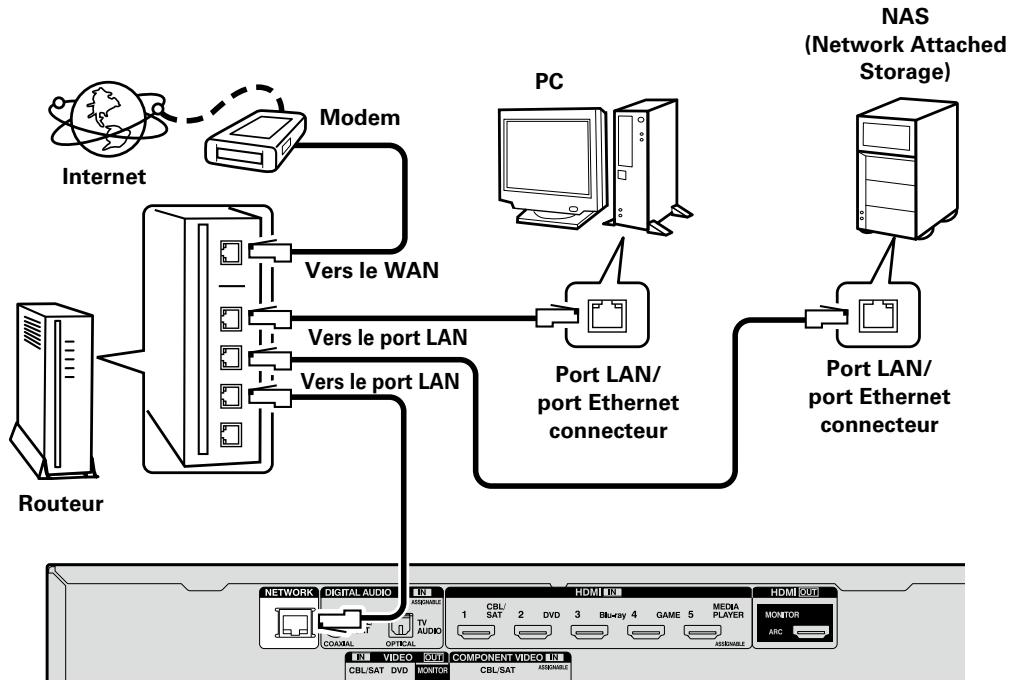

Connexion à un réseau domestique (LAN) 21

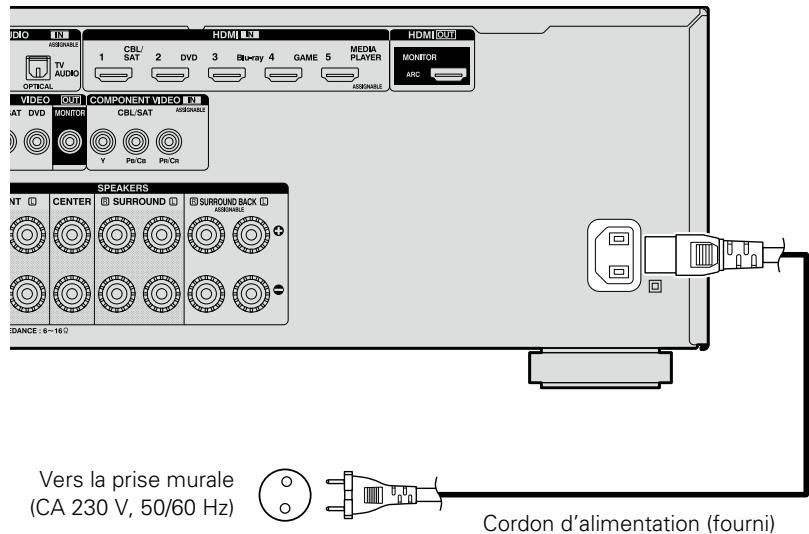

Connexion du cordon d'alimentation 22

Configuration 23

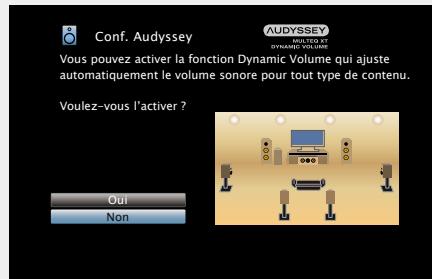

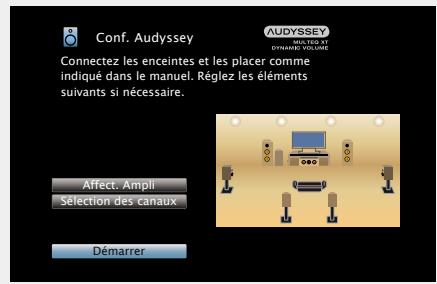

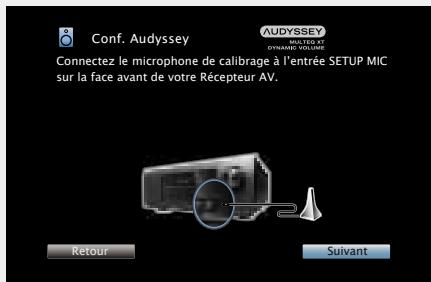

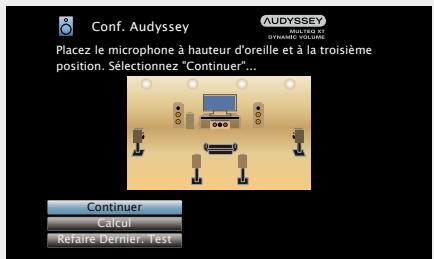

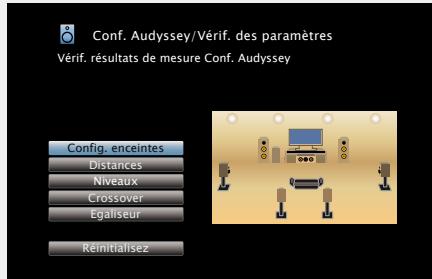

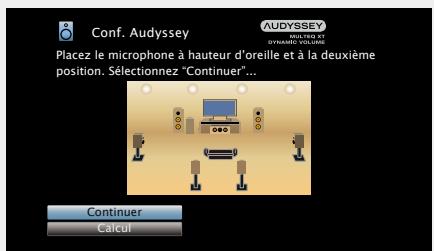

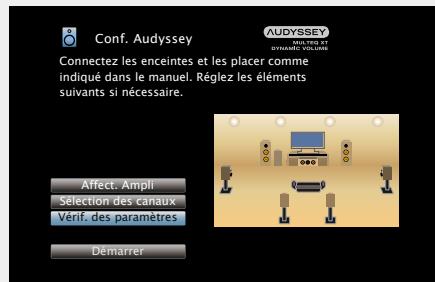

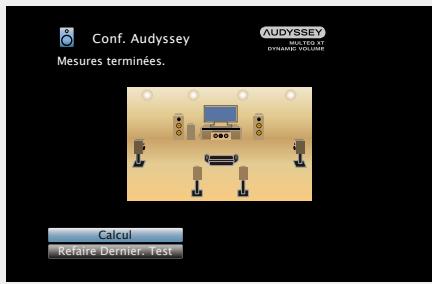

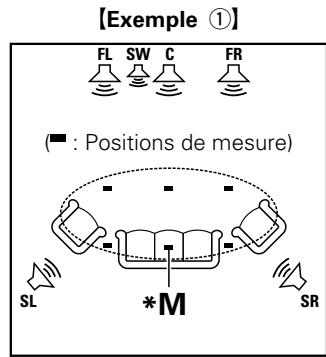

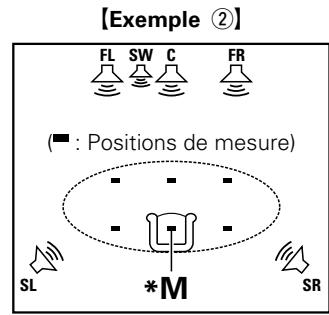

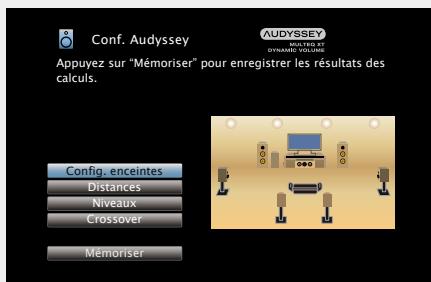

Configuration des enceintes (Conf. Audyssey®) 23

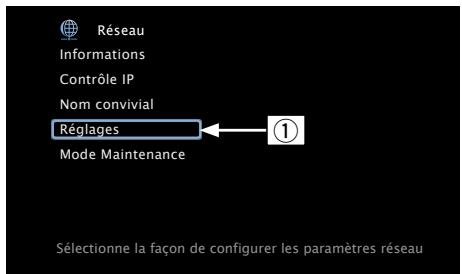

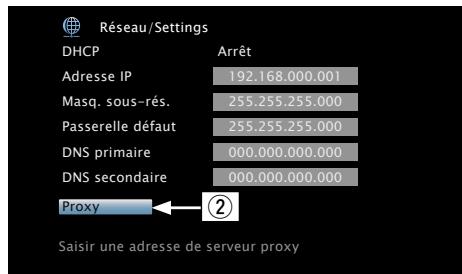

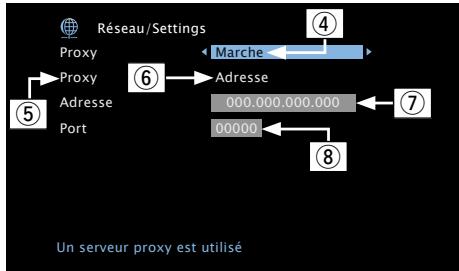

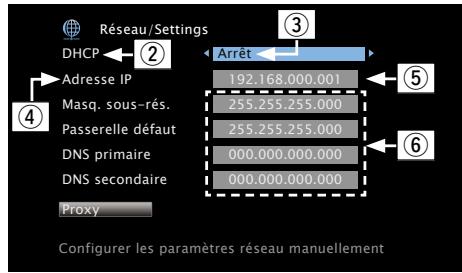

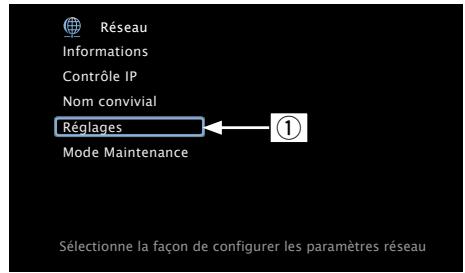

Réalisation des réglages réseau (Réseau) 29

Lecture (Utilisation basique) 30

Information importante 30
Lecture avec les lecteurs Blu-ray Disc/DVD 31
Lecture avec un lecteur CD 31
Lecture du contenu d'un iPod 32
Lecture du contenu d'un dispositif mémoire USB 35

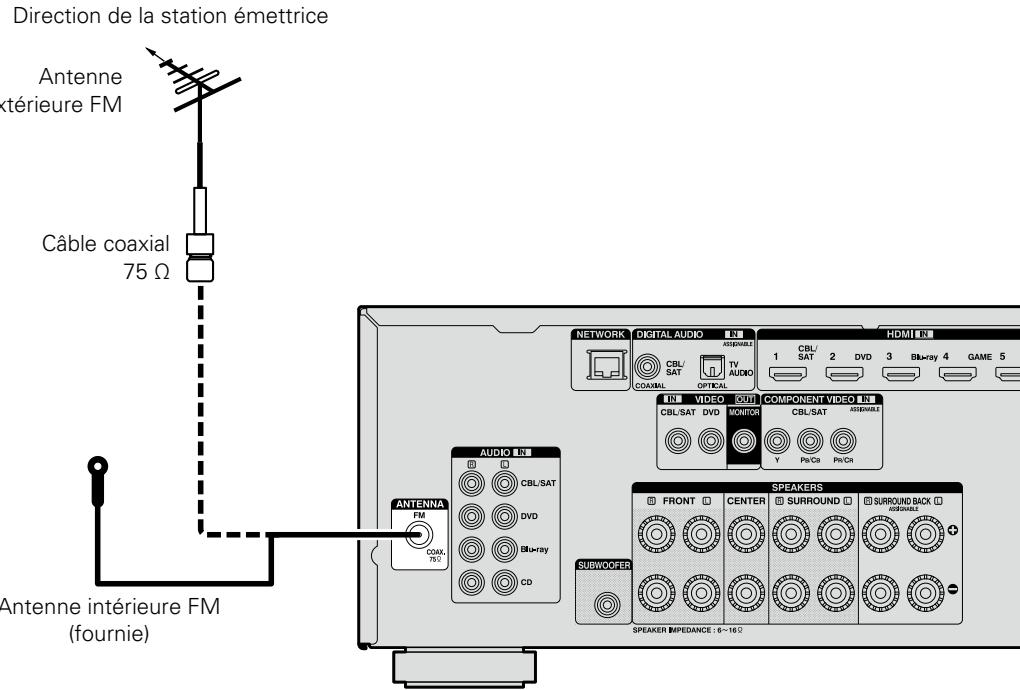

Écoute d'émissions FM 38

Contenu réseau 49

Ecoute de radio Internet 49
Lecture de fichiers stockés sur un ordinateur et un stockage NAS 52
Utilisation des services en ligne 56
Fonctions pratiques 64
Fonction AirPlay 68

Selection d'un mode d'écoute (Mode son) 70

Selection d'un mode d'écoute 70

Version avancée 76

Installation/connexion/configuration des enceintes

(mode avancé) 77

Installation des enceintes 77
Connexion des enceintes 79
Configuration des enceintes 87

Lecture (Utilisation avancée) 89

Fonction de contrôle HDMI 89
Fonction de minuterie sommeil 90
Fonction de selection rapide 91
Fonction de contrôle Internet 92
Différentes fonctions de mémoire 93

Lecture dans la ZONE2 (Autre piece) 94

Sortie audio 94
Lecture 94
Fonction de minuterie sommeil 95

Comment effectuer des réglages précis 96

Plan du menu de l'interface graphique 96
Exemples d'affichages de I'ecran du menu 98
Exemples d'affichage de menu et d'affichage en façade 99
Saisie de caractères 100
Audio 101
Vidéo 107
Entrées 112
Enceintes 116
Réseau 120
Général 124

Informations 130

Nomenclature et fonctions 131

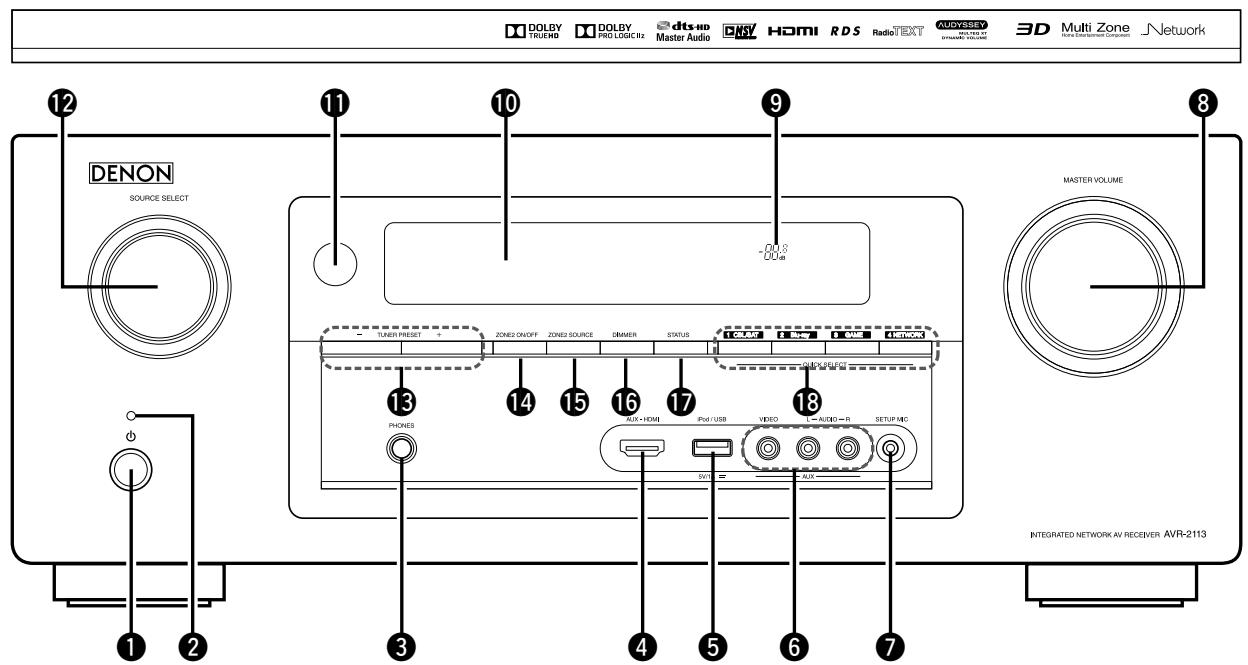

Panneau avant 131

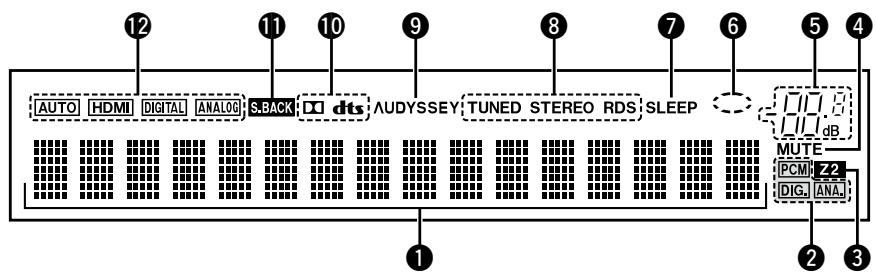

Affichage 132

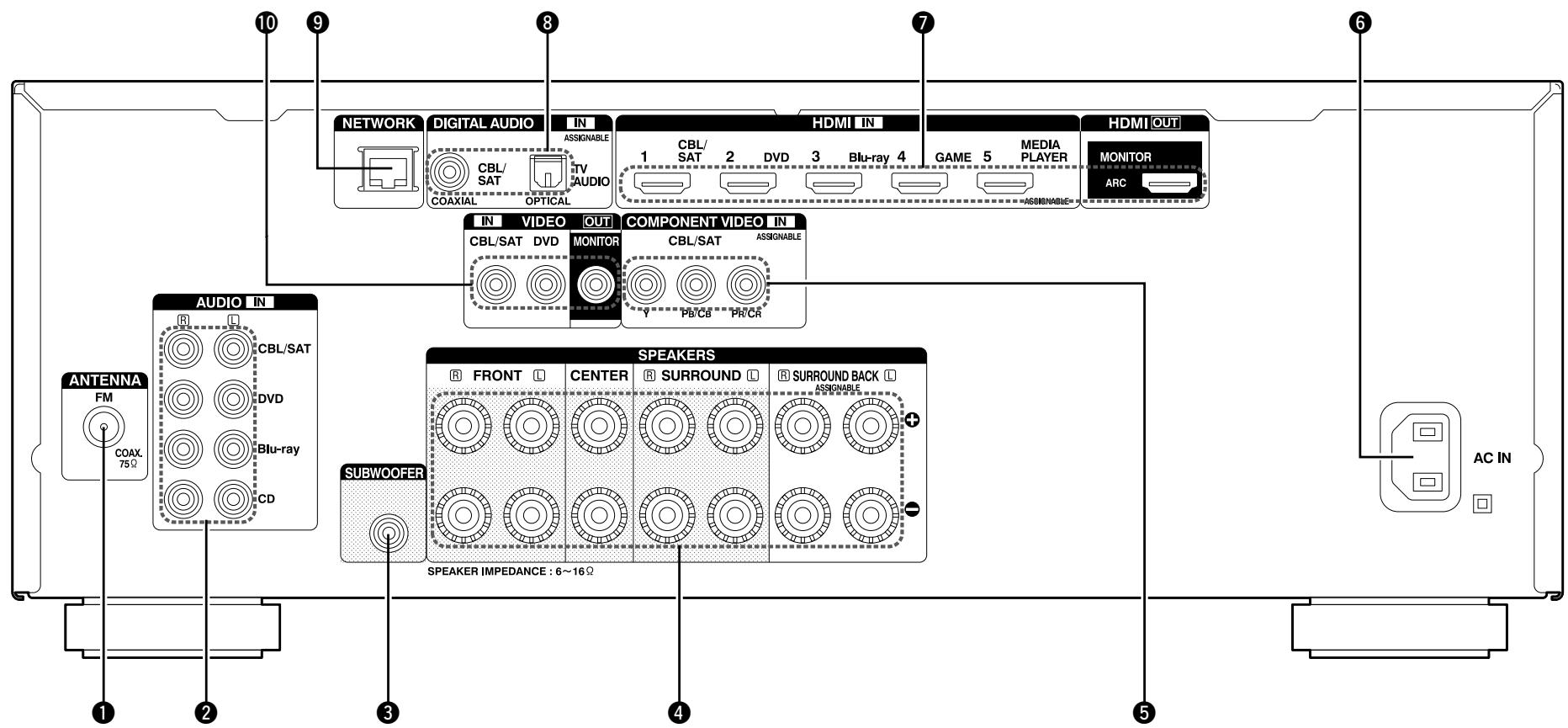

Panneau arriere 133

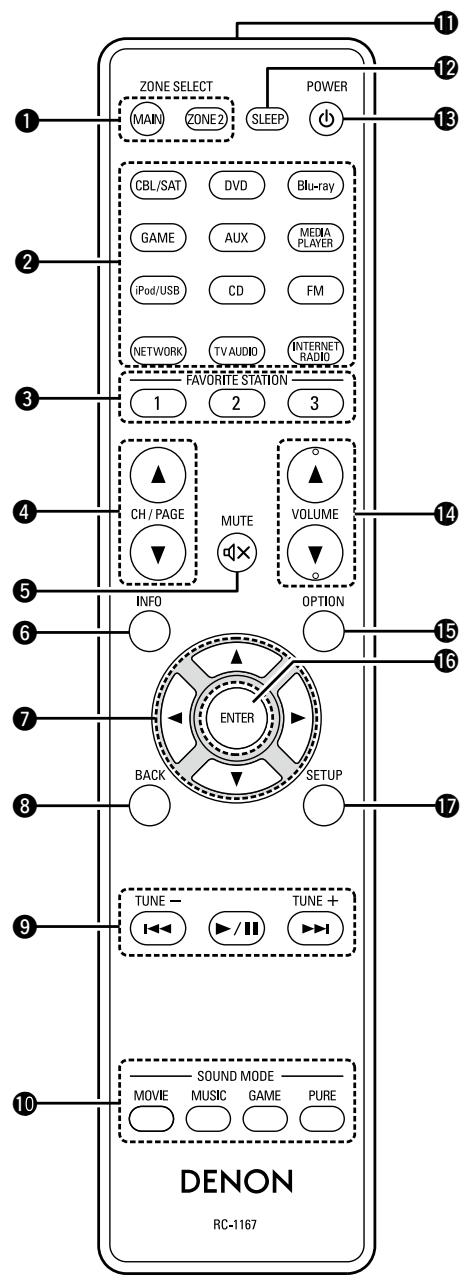

Télécommande 134

Autres informations 136

Renseignements relatifs aux marques commerciales 136
Surround 137
Relation entre les signaux video et la sortie moniteur 141
Explication des termes 143

Dépistage des pannes 146

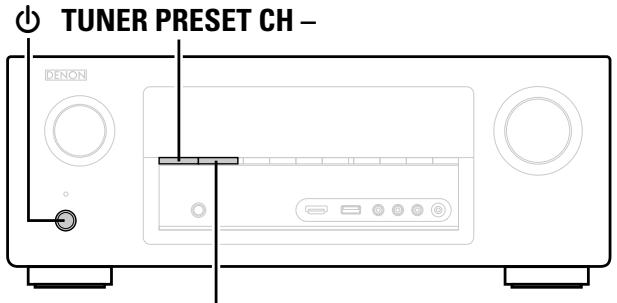

Réinitialisation du microprocesseur 150
Specifications 151

Accessoires

Assurez-vous que les articles suivants sont fournis avec l'appareil.

① Mise en route 1
② CD-ROM (Manuel de I'Utilisateur) 2
③ Instructions de sécurité 1
④ Lieste du réseau d'après-vente 1
⑤ Cordon d'alimentation 1
⑥ Telecommande principale (RC-1167) 1
(7) Files R03/AAA

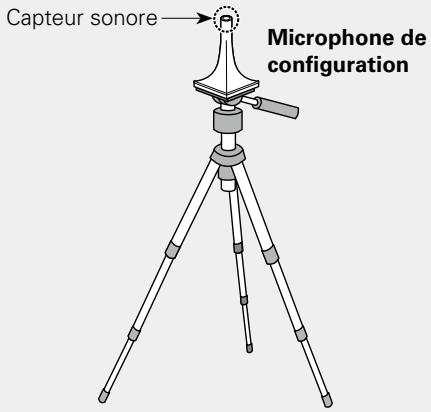

⑧ Microphone de configuration (ACM1HB) 1
⑨ Antenne interieure FM 1

Caracteristiques

Amplificateur de puissance procurant une qualité identique pour les 7 canaux grâce à une configuration à circuits discrets (125 W x 7 canaux)

L'appareil est équipé d'un amplificateur de puissance qui reproduit le son haute fidélité en mode Son avec une qualité et une puissance égales sur tous les canaux et fideles au son initial.

Le circuit de l'amplificateur de puissance fait appel à une configuration à composants distincts qui reproduit avec une qualité exceptionnelle le son surround.

Prise en charge de la diffusion en flux de radio Internet, de musique et de photos Prise en charge d'AirPlay (page 68)

Vous pouvez profiter d'un large évventail de contenus, notamment écouter la radio sur Internet, dire des fichiers audio enregistrés sur votre ordinateur et regarder sur un téléviseur des photos stockées sur PC.

Cet apparéil prend également en charge AirPlay qui vous permet de diffuser en flux libre bibliothèque musicale depuis un iPhone, iPad, iPod touch ou iTunes.

Compatible avec "Denon Remote App" pour effectuer les opérations de base de l'appareil avec un iPad, iPhone*1 ou Android smartphone

"Denon Remote App" est un logiciel d'application qui vous permet d'effectuer des opérations de base avec un iPad, iPhone, Android smartphone ou une tablette Android, telles que la mise en marche ou l'arrêt de l'appareil, le contrôle du volume et la commutation de la source.

*1 Téléchargez “Denon Remote App” sur l'App Store iTunes® App Store. L'appareil doit être connecté à un réseau LAN et l'iPhone/iPod touch doit être connecté au même réseau par Wi-Fi (réseau LAN sans fil).

"Assistant de config.", fournissant des instructions de configuration facies à suivre

Selectionnez tout d'abord la langue lorsque vous y étés invite. Ensuite, suivez simplement les instructions qui s'affichent sur l'écran de votre téléviseur pour configurer les enceintes, le réseau, etc.

Interface graphique simple d'emploi

Cet apparéil est équipé d'une "interface utiliser graphique" conviviale utilisant des affichages et niveaux de menu. Le recours à des affichages par niveau améliore la souplesse d'utilisation de cet apparéil.

Bornes HDMI permettant le raccordement à divers apparéils AV numériques (entées : 6, sorties : 1)

L'appareil est équipé de 6 bornes d'entrée HDMI pour connecter les apparueils aux bornes HDMI, comme un lecteur Blu-ray Disc, une console de jeu, uneamera video HD, etc.

Prise en charge de la(norme HDMI (3D,ARC,Deep Color,“x.v.Color",Sync.labiale auto,4K) et la fonction de commande HDMI (page 7)

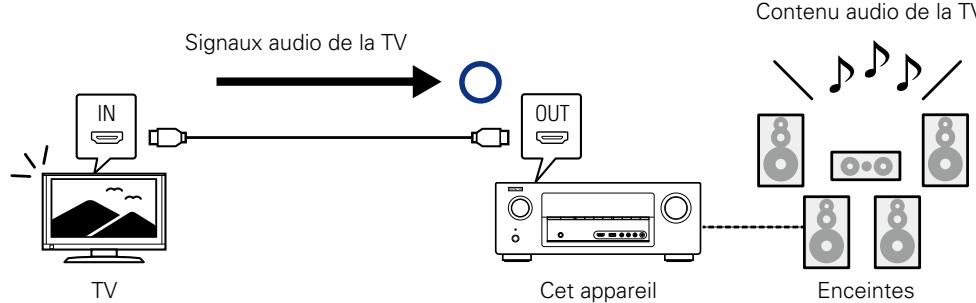

Outre les fonctions HDMI 3D et ARC (Auto Return Channel), cet appeareil prend en charge la fonction de transfert video, qui diffuse la video sur la TV sans modifier la qualité video lorsque des signaux video 4K (3840× 2160 pixels) sont en entrée, et la fonction GUI qui insère l'écran de menu (GUI) dans l'écran video 4K.

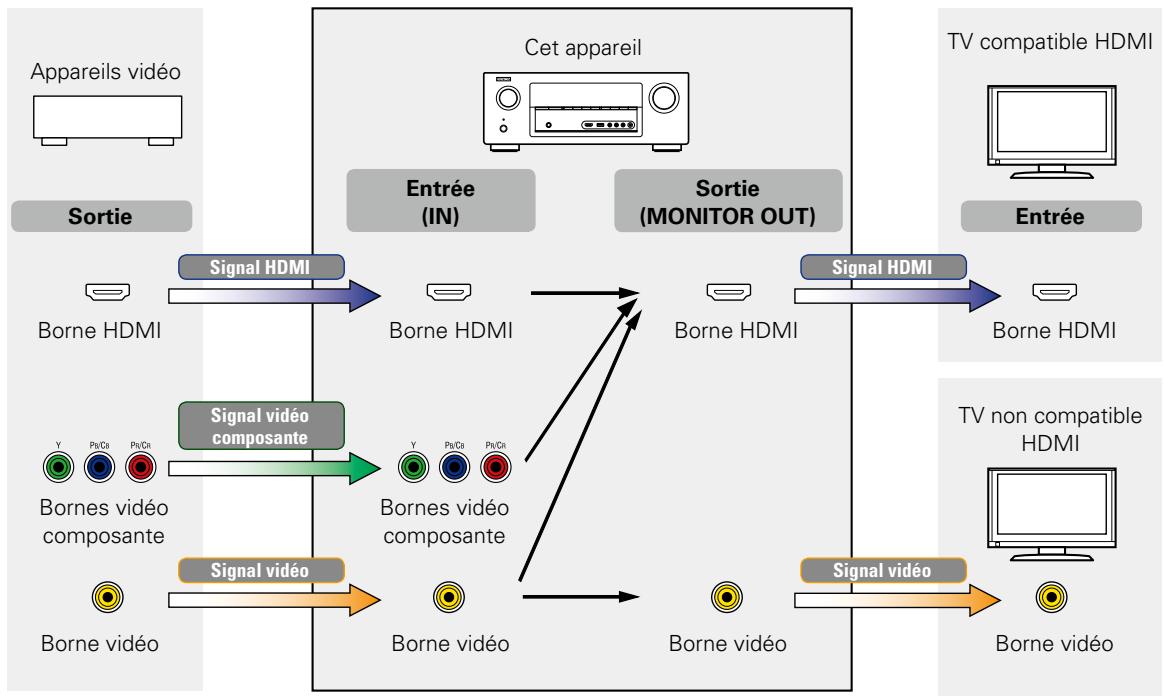

Conversion ascendante des signaux video analogiques (résolution SD) vers 1080p 4K grâce au processeur video numérique

Cet apparéil est doté de la fonction de conversion video 4K, qui permet de diffuser une réserve analogue ou SD (qualité video standard) en HDMI 4K (3840 × 2160 pixels). Ainsi l' apparéil et un téléviseur connecté fonctionnent avec un seul cable HDMI et chaque source video peut être reproductive précisé avec le niveau de qualité HD.

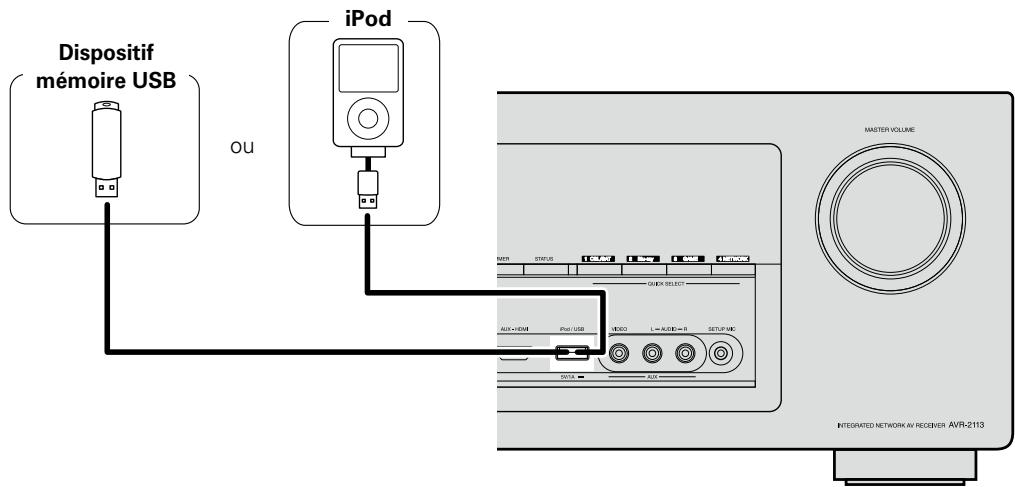

Lecture directe pour iPod® et iPhone® via USB (page 18)

Les données de musique provenant d'un iPod peuvent être lues en connectant le cable USB fourni avec l'iPod via le port iPod/USB de cet apparéil, ce qui permet aussi de commander l'iPod avec la télécommande.

- Avant d'allumer l'appareil

Contrôlez encore une fois que tous les branchements sont bien faits et que les câbles de connexion ne doivent avoir problème.

• Certains circuits restent sous tension même lorsque l'appareil est mis en mode veille. En cas d'absence prolongée, débranche le cordon d'alimentation de la prise murale.

A propos de la condensation

Si la différence de température entre l'intérieur de l'unité et la pièce est importante, de la condensation (buée) risque de se former sur les pièces internes, empêchant l'unité de fonctionner correctement. Dans ce cas, laissez l'unité hors tension au repos pendant une heures ou deux, jusqu'à ce que la différence de température diminue.

- Précautions relatives à l'utilisation de téléphones portables

L'utilisation d'un téléphone portable à proximé de cet apparéil peut entraîner des phénomènes de bruit. Si le cas se présente, éloignez le téléphone portable de l' apparéil lorsque vous l'utilise.

- Déplacement de l'appareil

Eteignez l'unité et débranchez le cordon d'alimentation de la prise murale. Débranchez ensuite les cables de connexion aux autres composants du système avant de déplacer l'unité.

Nettoyage

• Essuyez le boitant et le panneau de contrôle à l'aide d'un tissu doux.
• Suivez les instructions indiquées lors de l'utilisation de produits chimiques.
• N'utilise pas de benzène, dissolvants pour peinture, autres solvants ou insecticides car ceux-ci peuvent décolorer le matériel ou changer son appearance.

Version basique

Dans ce chapitre, nous expliquons les connexions et les méthodes d'utilisation basique de cet apparéil.

• Connexions page 5
  Réglages page 23
  Lecture (Utilisation basique) page 30
• Sélection d'un mode d'écoute (Mode son) page 70

Information importante

Raccordez cet apparéil avant de l'utiliser.

Pour creer un système Home Cinema diffusant du contenu video et audio de qualité supérieure en utilisant l'ensemble des fonctionnalités disponibles, connectez cet apparéil à chacun de vos apparéils video à l'aide de câbles HDMI.

Matériel compatible HDMI

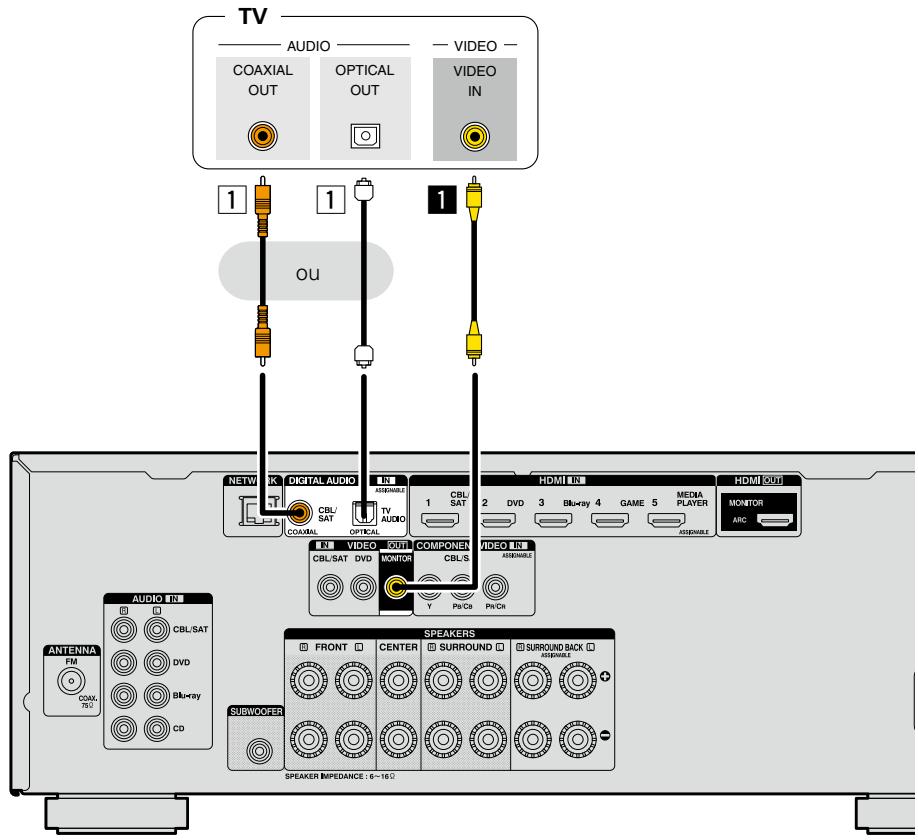

Si vous appeareil video ne prend pas en charge les connexions HDMI, utilisez la connexion suivante.

Matériel incompatible HDMI

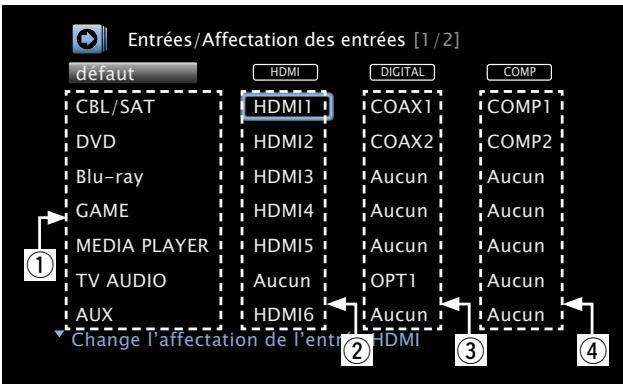

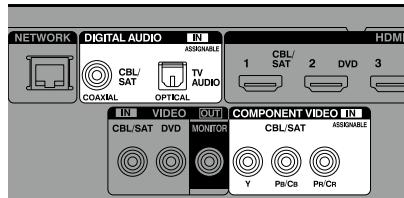

Cet apparéil peut changer la source attribuée aux bornes DIGITAL AUDIO IN et COMPONENT VIDEO IN.

Voussouspouce changer la source des bornes repertoriées dans la section

Paramètres des bornes d'entrée figurant dans les pages qui décrivent les connexions des apparêls.

Pour plus de détails sur l'attribution d'une source à une borne, voir "Modification de la source attribuée aux bornes" (page 12). Pour la méthode de réglage, voir "Affectation des entrées" (page 113).

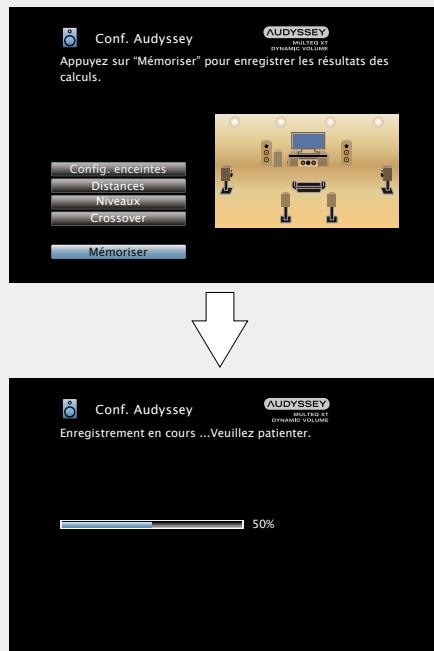

REMARQUE

• L'écran de menu s'affiche uniquement sur les TV connectées à cet apparéil via un cable HDMI. Si votre TV est connectée à cet apparéil via d'autres bornes de sortie video, utilisez le menu tout en regardant l'écran de cet apparéil.
• Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions. Toutefois, lorsque "Assistant de config." est ouvert, suivez les instructions affichées à l'écran (page 7) pour la réalisation des connexions. (Lorsque "Assistant de config." est ouvert, les bornes d'entrée/sortie ne sont pas alimentées.)
  Lors de l'utilisation de "Assistant de config." (page 7), coupez l'alimentation des appareils connectés.
• Lorsque vous effectuez les connexions, reportez-vous également au mode d'emploi des autres composants que vous souhaitez connecter.
  Veillez a connecter correctement les canaux, gauche avec gauche et croit avec croit.
• Ne pas mêler les cordons d'alimentation avec les cables de connexion. Vous risquez de générer un bourdonnement ou du bruit.

Matériel compatible HDMI

page 8

page 10

page 10

page 10

page 10

page 10

Matériel incompatible HDMI

page 13

page 14

page 15

page 16

page 17

page 18

page 19

page 20

page 21

page 79

page 22

Autres

page 79

page 22

Conversion des signaux video d'entrée pour la sortie (Fonction de conversion video)

Cet appareil est equipé de trois types de connecteurs d'entrée video (HDMI, video composante et video) et deux types de connecteurs de sortie video (HDMI et video).

Cette fonction convertit automatiquement les différents formats d'entrée de signaux video de cet apparéil dans les formats utilisés pour la sortie de signaux video de cet apparéil vers un moniteur.

[Parcours des signaux video pour la MAIN ZONE]

Par exemple, si vous connectez cet apparéil à une TV compatible HDMI à l'aide d'un seul cable HDMI, il convertira automatiquement les signaux d'entrée autres que video HDMI en signaux HDMI pour émettre du connecteur HDMI vers la TV. Cet apparéil n'émet qu'un seul type de signaux video. La transmission des signaux video de cet apparéil vers la TV reste donc identique même si vous passez à un apparéil qui émet un autre type de signaux video pour la lecture. Par conséquent, vous ne devez pas changer l'entrée video sur la TV. En outre, cet apparéil convertit les signaux video analogiques d'entrée tels que les signaux video et les signaux video composante en signaux video HDMI numériques haute résolution pour la sortie, ce qui améliore la qualité de la video.

Si vous TV ne prend pas en charge les connexions HDMI, connectez cet apparéil à la télévision à l'aide des connecteurs video analogiques. Cet apparéil ne peut pas convertir des signaux d'entrée HDMI en signaux video analogiques, donc pour les entrées à partir d'un apparéil HDMI, utilisez des connecteurs d'entrée video ou video composante.

Réglages à réaliser suivant les besoin

• Si vous ne souhaitez pas que cette unité convertisse automatiquement les signaux video, utilisez l'objet de réglage suivant pour désactiver la fonction.

"Conversion video" ( page 109)

• Si vous souhaitez changer la résolution de la transmission des signaux video vers la TV, utilisez l'objet de réglage suivant.

"Résolution" (page 110)

• La fonction de conversion videoe prend en charge les formats NTSC, PAL, SECAM, NTSC 4.43, PAL-N, PAL-M et PAL-60.
• Les résolutions des TV compatibles HDMI sont données par le paramètre "Video" - "Moniteur" (page 126).

REMARQUE

• L'écran de menu s'affiche uniquement sur les TV connectées à cet apparéil via un cable HDMI. Si vous TV est connectée à cet apparéil via d'autres bornes de sortie video, utilisez le menu tout en regardant l'écran de cet apparéil.

• Les signaux HDMI sont numériques. Les signaux HDMI ne peuvent pas etre convertis en signaux analogiques.

• Lorsqu'un signal video non standard d'une console deiaux ou d'une autre source est entree, la fonction de conversion videoe peut ne pas fonctionner.

Connexion d'un matériel compatible HDMI

Vou puez raccorder à l'appareil jusqu'à sept dispositos compatibles HDMI (6 entrées/1 sortie).

Si le dispositif connecté à cet apparéil est équipé d'une borne HDMI, il est recommendé d'utiliser des connexions HDMI. En effet, celles-ci offrent les avantages suivants par rapport aux autres types de connexions.

• Lecture de qualité supérieure grâce à la transmission de contenu audio et video au moyen de signaux numériques

Les connexions HDMI peuvent transmettre les formats audio de qualite supérieure et video haute definiption adoptes par les lecteurs Blu-ray (Dolby Digital Plus, Dolby TrueHD, dts-HD, dts-HD Master Audio).

Les connexions HDMI peuvent également transmettre les informations nécessaires à la lecture de contenu entre plusieurs appareils. Ces informations sont utiles pour la protection des droits d'auteur et la reconnaissance de la résolution des TV, la fonction ARC, la fonction Contrôle HDMI, etc.

• Transmission de signaux video et audio à l'aide d'un même cable HDMI

Contrairement aux precedents types de connexions qui nécessitateiient plusieurs cables audio et video, les connexions HDMI n'utilisent qu'un seul cable HDMI pour transmettre les signaux audio et video. Cela permet de很好地 organiser les cables des systèmes Home Cinema, qui sont généralement des installations complexes.

• Contrôle mutuel via la fonction Contrôle HDMI (page 89)

Il est possible de relier cet apparéil à l' apparéil connecté via un cable HDMI pour contrôler l'alimentation, régler le volume et basculer entre différentes sources d'entrée.

• Les autres fonctions video et audio (lecture des videos 3D, Content Type, fonction ARC, etc.) sont prises en charge (page 11).

• La norme HDMI est disponible en plusieurs versions. Les fonctions prises en charge et les performances varient selon la version. Cet apparéil est conforme à la norme HDMI et prend en charge les fonctions de lecture ARC et 3D. Pour profiter de ces fonctions, le dispositif HDMI connecté à cet apparéil doit utiliser la même version de la norme. Pour connaître la version de la norme HDMI du dispositif connecté à cet apparéil, voir le manuel associé.
• Certaines TV ne prennant pas en charge l'entrée audio via des connexions HDMI. Pour plus de détails, voir le manuel de votre TV.

Avant la connexion de cet apparéil à une TV via des connexions HDMI (page 8)
Connexion de cet apparéil à une TV via des câbles HDMI (18 page 9)
- Connexion de cet apparéil à des dispositifs video via des câbles HDMI (10 page 10)
Fonction HDMI (page 11)
Réglages associés aux connexions HDMI (page 11)

Avant la connexion de cet apparéil à une TV via des connexions HDMI

2 méthodes permettent de connecter une TV compatible HDMI à cet apparéil.

Utilisez celle qui est adaptee a votre TV.

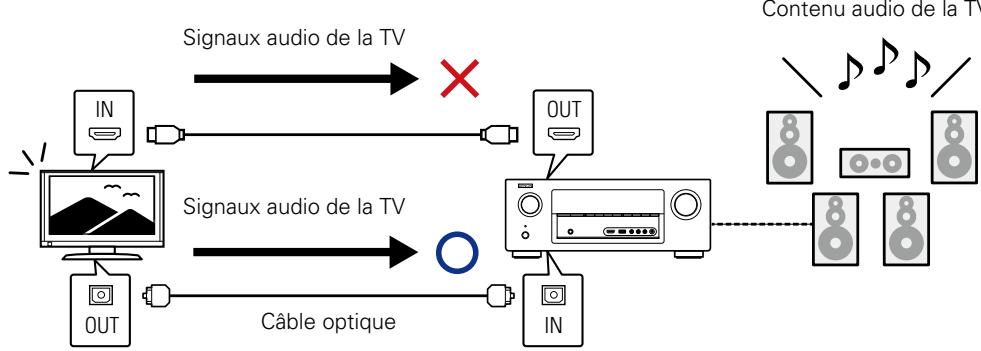

A propos de la fonction ARC (Audio Return Channel)

Cette fonction permet de dire le son d'un téléviseur sur cet appeareil en envoyant le signal audio du téléviseur vers cet appeareil via un cable HDMI.

Si une TV sans fonction ARC est raccordée via des connexions HDMI, les signaux video du dispositif de lecture connecté à cet apparéil sont transmis à la TV, mais cet apparéil ne peut pas dire les signaux audio de la TV. Pour profiter d'un son surround lorsque vous visionnez des programmes télévisés, il est nécessaire d'utiliser un cable audio distinct.

En revanche, si une TV avec la fonction ARC est raccordée via des connexions HDMI, aucun cable audio n'est requis. Les signaux audio de la TV peuvent etre transmis a cet apparéil au moyen d'un cable HDMI. Cette fonction vous permet de bénéficier d'une lecture surround de la TV sur cet apparéil.

Si vous utilise la fonction ARC, connectez un apparéil avec un "Standard HDMI cable with Ethernet" ou un "High Speed HDMI cable with Ethernet" pour HDMI.

Pour plus de détails sur les connexions et le réglage de la TV, voir le manuel de l'utilisateur correspondant.

[Connexion à une TV avec la fonction ARC]

[Connexion à une TV sans la fonction ARC]

Connexion de cet apparéil à une TV via des cables HDMI

Câbles utilisés pour les connexions

• Les signaux video ne sont pas émis si les signaux video d'entrée ne correspondant pas à la résolution du moniteur. Dans ce cas, changez la résolution du lecteur Blu-ray Disc/lecteur DVD afin qu'elle soit compatible avec le moniteur.
• Lorsque cet appeareil et le moniteur sont connectés à l'aide d'un cable HDMI, si le moniteur n'est pas compatible avec la reproduction de signaux audio HDMI, seuils les signaux videoo seront reproduits par le moniteur. Effectuez les connexions audio (page 13 "Connexion d'un télévisuer").

REMARQUE

• Le signal audio de la prise de sortie HDMI (échantillon de fréquence, nombre de canaux, etc.) peut être limité par les specifications audio HDMI de l'appareil connecté en fonction des entrées autorisées.
• Si vous connectez un téléviseur qui ne prend pas en charge la fonction ARC, la connexion d'un cable audio est nécessaire en plus du cable HDMI. Dans ce cas, reportez-vous à "Connexion d'un téléviseur" (18 page 13) pour connaître la méthode de connexion.

Pour la fonction ARC, voir "À propos de la fonction ARC (Audio Return Channel)" (page 8).

Connexion à un apparil équipé d'une prise DVI-D

La méthode DVI-D (Digital Visual Interface) est également utilisée dans le cadre de transmissions videoe effectuees via des signaux numériques. Elle a eté mise au point principalement pour les ordinateurs et certains types de matériels AV, tels que des projecteurs équipés de cette interface. Pour transmettre des signaux videoe HDMI à un appeareil prenant en charge l'entrée videoe DVI-D, utilisez un cable de conversion HDMI/DVI qui convertit les signaux videoe HDMI en signaux DVI.

Bien que la borne DVI-D puisse transmettre des signaux numériques de qualité supérieure, le système anti-copie et d'autres problèmes risquent d'entraver le bon fonctionnement de certaines combinaisons d'appareils.

REMARQUE

• Aucun son n'est transmis en cas de connexion avec un apparéil équipé d'une prise DVI-D. Effectuez des connexions audio, comme décrit dans la section "Connexion d'un téléviseur" (10 page 13).
• Les signaux ne peuvent être transmis aux apparciels DVI-D qui ne prennant pas en charge HDCP.
• Selon la combinaison des appareils, les signaux video peuvent ne pas etre transmis.

Connexion de cet apparéil à des dispositifs video via des cables HDMI

Câbles utilisés pour les connexions

• Cette interface permet de transférer les signaux video numériques et les signaux audio numériques avec un seul cable HDMI.

[Panneau arrête]

• Quand cet apparéil est connecté à d'autres apparéils avec les cables HDMI, branchez aussi cet apparéil et le téléviseur avec un cable HDMI.
• Pour brancher un apparéil qui prend en charge la transmission Deep Color ou 4K, veuillez utiliser un "High Speed HDMI cable" ou un "High Speed HDMI cable with Ethernet".
• Les signaux video ne sont pas émis si les signaux video d'entrée ne correspondant pas à la résolution du moniteur. Dans ce cas, changez la résolution du lecteur Blu-ray Disc/lecteur DVD afin qu'elle soit compatible avec le moniteur.

Fonction HDMI

Cet apparéil prend en charge les fonctions HDMI suivantes:

A propos de la fonction 3D

Cet apparéil prend en charge en entrée et en sortie les signaux video 3D (en 3 dimensions) de la norme HDMI.

Pour dire des videos 3D, vous doivent dispose d'une TV et d'un lecteur prénant en charge la fonction HDMI 3D, ainsi que de lunettes 3D.

REMARQUE

• Lors de la lecture d'une video 3D, consultez les instructions fournies dans le manuel de votre dispositif de lecture ainsi que dans le present manuel.
• Lors de la lecture de contenus video 3D, l'écran du menu ou l'écran d'affichage de statut peut être superposé sur l'image. Toutefois, l'écran du menu ou l'écran d'affichage de statut ne peut être superposé sur certains contenus video 3D.
• Si l'appareil recoit un contenu video 3D sans informations 3D, l'écran du menu et l'affichage du statut sur cet appeareil s'affichent en superposition sur la video lue.
• Si une video 2D est convertie en video 3D sur le téléviseur, l'écran du menu et l'affichage du statut sur cet apparéil n'apparaissent pas correctement. Pour visualiser correctement l'écran du menu et l'affichage du statut sur cet apparéil, désactiver la fonction du téléviseur qui convertit la video 2D en video 3D.

A propos de la fonction 4K

Cet apparéil prend en charge en entrée et en sortie les signaux video 4K (3840 × 2160 pixels) de la norme HDMI.

Si vous doivent connecter un apparéil prénant en charge le transfert de signal 4K, utilisez un "High Speed HDMI cable" ou un "High Speed HDMI cable with Ethernet".

Fonction de contrôle HDMI (page 89)

Cette fonction permet de faire fonctionner les appareils externes à partir du récepteur et de faire fonctionner le récepteur à partir des appareils externes.

REMARQUE

• La fonction de commande HDMI risque de ne pas fonctionner selon l'appareil connecté et ses paramètres.
• Les télévisions et les lecteurs de DVD/lecteurs de Blu-ray Disc incompatibles avec la fonction de commande HDMI ne peuvent pas etre utilisés.

A propos de la fonction Content Type

Cette fonction a ete ajoutee avec la norme HDMI. Elle etabit automatique les reglages adequats pour le type de sortie video (informations sur le contenu).

REMARQUE

Pour activer la fonction Content Type, réglez "Mode contrôle" sur "Automatique" (page 109).

Deep Color ( page 143)

Si vous doivent connecter un apparéil prénant en charge le transfert de signal Deep Color, utilisez un "High Speed HDMI cable" ou un "High Speed HDMI cable with Ethernet".

Sync. labiale auto (144)

“x.v.Color”, sYCC601 color, Adobe RGB color, Adobe YCC601 color (page 143, 144)

□ Format audio numérique haute définition

ARC (Audio Return Channel) (page 8)

Système de protection des droits d'auteur

Pour réproduire les signaux audio et video numériques comme les signaux BD-Video ou DVD-Video via la connexion HDMI, cet apparéil et le télévisuer doivent tous les deux prendre en charge le système de protection des droits d'auteur, appelé HDCP (High-bandwidth Digital Content Protection System, système de protection des contenus numériques en haute définition). Le système HDCP est une technologie de protection complenant le chiffrement de données et l'authentication de l' apparéil AV connecté. Cet apparéil prend en charge le système HDCP.

• Si vous connectez un matériel qui ne prend pas en charge le système HDCP, les signaux video et audio ne seront pas produits correctement. Lisez le manuel de l'utiliser de votre téléviseur ou de leur lecteur pour en savoir plus.

Réglages associés aux connexions HDMI

Effectuez les réglages nécessaires. Pour plus de détails, voir les pages de référence respectives.

Config.HDMI ( page 108)

Effectuez ces réglages en fonction des signaux d'entrée/sortinge HDMI.

• Sync. labiale auto

HDMI Contrôle

• Désactiver commande

• Sortie audio HDMI

Source veille

REMARQUE

L'entrée de signal audio du connecteur d'entrée HDMI peut être émise comme signal de sortie du connecteur de sortie HDMI en réglient la destination de sortie audio HDMI sur le téléviseur.

L'entrée des signaux audio via les connecteurs d'entrée analogue/coaxial/optique ne peut pas etre émise par le connecteur de sortie HDMI.

Connexion d'un matériel incompatible HDMI

Pour bénéficier d'une reproduction surround et de videos de qualité supérieure, il est recommendé d'utiliser un cable HDMI pour connecter cet apparéil à une TV ou à d'autres apparéils video (page 7 "Connexion d'un matériel compatible HDMI").

Cette section déscrit la connexion des appareils qui ne prennant pas en charge la norme HDMI.

Modes de connexion de divers appareils

TV

page 13

page 14

page 15

page 16

AUX

page 17

page 18

page 19

page 20

NETWORK

page 21

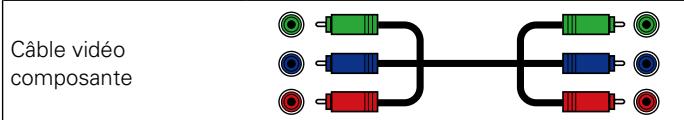

Câbles utilisés pour les connexions

Câble video (vendus séparément)

Câble video

Câble audio (vendus séparation)

Cable numérique coaxial

Câble optique

Cable audio

Câble (vendus séparément)

Cable Ethernet

Modification de la source attribuée aux bornes

Cet apparéil peut changer la source attribuée aux bornes DIGITAL AUDIO IN et COMPONENT VIDEO IN.

Prenons comme exemple une connexion à un lecteur Blu-ray Disc. Les bornes d'entrée audio numérique et d'entrée video du panneau arrêté ne mentionnent pas la prise en charge des lecteurs Blu-ray Disc. Toutefois, les bornes DIGITAL AUDIO IN et COMPONENT VIDEO IN portent la mention "ASSIGNABLE" qui signifie que vous pouvez changer la source qui leur est attribuée. Vous pouvez donc attribuer des lecteurs Blu-ray Disc à ces bornes. Sélectionnez "Blu-ray Disc" dans les options de cet apparéil pour生存 la source connectée à ces bornes.

Modification de la source attribuée aux bornes (page 113)

Connexion d'un téléviseur

• Cette section déscrit la connexion d'une TV qui ne prend pas en charge les connexions HDMI.

Pour les instructions sur les connexions HDMI, voir "Connexion d'un matériel compatible HDMI" (16 page 7).

• Si la TV connectée à cet apparéil est équipée d'une borne HDMI qui prend en charge ARC, les signaux audio numériques de la TV peuvent être transmis à cet apparéil (page 8 "À propos de la fonction ARC (Audio Return Channel)"). La fonction ARC vous permet de profiter sur cet apparéil du contenu audio des programmes télévisés et des apparéils HDMI directement connectés à la TV sans avoir recours à une connexion audio distincte. Pour la fonction ARC, voir le manuel de votre TV.
• Pour écouter le contenu audio provenant de la TV par le biais de cet apparéil, utilisez la connexion numérique optique.

Pour les connexions video, voir "Conversion des signaux video d'entrée pour la sortie (Fonction de conversion video)" (page 6).

□ Connexion audio

Les méthodes suivantes permettent d'effectuer une connexion vers cet apparéil. Utilisez l'une d'entre elles pour réaliser une connexion.

1 Borne DIGITAL AUDIO OPTICAL

Borne DIGITAL AUDIO COAXIAL *

Lorsqu'un son audio multicanal (train de bits numérique) est transmis, cet apparéil le décode afin de générer un son surround.

• Lorsque vous réaliserez ce type de connexion, vous doivent modifier les réglages de cet appareil.

Paramètres des bornes d'entrée

□ Connexion video

Les méthodes suivantes permettent d'effectuer une connexion vers cet apparéil.

1 Borne VIDEO OUT (MONITOR)

Cette borne permet de creer une connexion video analogue.

Paramètres des bornes d'entrée

Lorsque you realisez la connexion suivante, you'veez modifier les reglages des bornes d'entree.

1 Borne DIGITAL AUDIO COAXIAL

Passez de "CBL/SAT" (option par défaut) à "TV AUDIO".

Pour ce faire, voir "Affectation des entrées" (page 113).

REMARQUE

• L'écran du menu s'affiche uniquement sur les TV connectées à cet apparéil via un cable HDMI. Si votre TV est connectée à cet apparéil via d'autres bornes de sortie video, utilisez le menu tout en regardant l'écran de cet apparéil.
• Si vous ne connectez pas cet apparéil à votre TV via HDMI, n'établitsez pas non plus de connexions HDMI pour les entrées video à partir d'autres apparéils video. Pour plus de détails, voir "Conversion des signaux video d'entrée pour la sortie (Fonction de conversion video)" (15 page 6).

Connexion d'un décembre (Tuner satellite/TV par cable)

Cette section déscrit la connexion d'une TV Tuner satellite ou par cable qui ne prend pas en charge les connexions HDMI.

Pour les instructions sur les connexions HDMI, voir "Connexion d'un matériel compatible HDMI" (page 7).

□ Connexion audio

Les méthodes suivantes permettent d'effectuer une connexion vers cet apparéil. Utilisez l'une d'entre elles pour réaliser une connexion.

Les nombres figurant à côté de ces bornes indiquent l'ordre dans lequel il est commandé de les utiliser. Plus le nombre est bas,ILAeille est la qualite de lecture.

1 Borne DIGITAL AUDIO COAXIAL Borne DIGITAL AUDIO OPTICAL

Lorsqu'un son audio multicanal (train de bits numérique) est transmis, cet apparéil le décode afin de générer un son surround.

• Lorsque vous réaliserez ce type de connexion, vous doivent modifier les réglages de cet appareil.

Paramètres des bornes d'entrée

Cette borne permet de creer une connexion audio analogique. Ce type de connexion convertit un signal audio numérique en signal audio analogique. Il se peut donc que la sortie audio soit moins bonne qu'avc les connexions 1.

□ Connexion video

Les méthodes suivantes permettent d'effectuer une connexion vers cet apparéil. Utilisez l'une d'entre elles pour réaliser une connexion.

Les nombres figurant à côté de ces bornes indiquent l'ordre dans lequel il est commandé de les utiliser. Plus le nombre est bas,ILAeure est la qualite de lecture.

1 Borne COMPONENT VIDEO IN (CBL/SAT)

Cette borne permet de créé une connexion video analogue. Cette méthode de connexion divise les signaux video en 3 signaux pour la transmission en fonction des composantes couleur, ce qui permet d'atteindre la meilleure qualite de lecture video des connexions video analogiques, avec une moindre dégradation du signal.

2 Borne VIDEO IN (CBL/SAT)

Cettebornepermdetcréer une connexion videoanalogue.

Paramètres des bornes d'entrée

Lorsque vous réalisé la connexion suivante, vous devez modifier les réglages des bornes d'entrée.

1 Borne DIGITAL AUDIO OPTICAL

Passez de "TV AUDIO" (option par défaut) à "CBL/SAT".

Pour ce faire, voir "Affectation des entrées" (page 113).

Connexion d'un lecteur DVD

Cette section déscrit la connexion d'un lecteur DVD qui ne prend pas en charge les connexions HDMI.

Pour les instructions sur les connexions HDMI, voir "Connexion d'un matériel compatible HDMI" (page 7).

□ Connexion audio

Les méthodes suivantes permettent d'effectuer une connexion vers cet apparéil. Utilisez l'une d'entre elles pour réaliser une connexion.

Les numéroes figurant à côte de ces bornes indiquent l'ordre dans lequel il est commandé de les utiliser. Plus le nombre est bas,ILAeure est la qualite de lecture.

1 Borne DIGITAL AUDIO COAXIAL Borne DIGITAL AUDIO OPTICAL

Lorsqu'un son audio multicanal (train de bits numérique) est transmis, cet apparéil le décode afin de générer un son surround.

Lorsque vous réalisze ce type de connexion, vous devez modifier les réglages de cet apparéil.

Paramètres des bornés d'entrée

Borne AUDIO IN (DVD)

Cette borne permet de creer une connexion audio analogique. Ce type de connexion convertit un signal audio numérique en signal audio analogique. Il se peut donc que la sortie audio soit moins bonne qu'avc les connexions 1.

□ Connexion video

Les méthodes suivantes permettent d'effectuer une connexion vers cet apparéil. Utilisez l'une d'entre elles pour réaliser une connexion.

Les numéroes figurant à côte de ces bornes indiquent l'ordre dans lequel il est commandé de les utiliser. Plus le nombre est bas,ILAeure est la qualite de lecture.

1 Borne COMPONENTVIDEO IN

Cette borne peut de créé une connexion video analogue. Cette méthode de connexion divise les signaux video en 3 signaux pour la transmission en fonction des composantes couleur, ce qui permet d'atteindre la meilleure qualite de lecture video des connexions video analogiques, avec une moindre dégradation du signal.

Lorsque vous réaliserez ce type de connexion, vous devez modifier les réglages de cet apparéil.

Paramètres des bornés d'entrée

2 BorneVIDEO IN (DVD)

Cette borne permet de creer une connexion video analogue.

Paramètres des bornes d'entrée

Lorsque vous réalisé la connexion suivante, vous devez modifier les réglages des bornes d'entrée.

1 Borne DIGITAL AUDIO COAXIAL

Passez de "CBL/SAT" (option par défaut) à "DVD".

Borne DIGITAL AUDIO OPTICAL

Passez de "TV AUDIO" (option par défaut) à "DVD".

1 Borne COMPONENT VIDEO IN

Passez de "CBL/SAT" (option par défaut) à "DVD".

Pour ce faire, voir "Affectation des entrées" (page 113).

Connexion d'un lecteur Blu-ray Disc

Cette section déscrit la connexion d'un lecteur Blu-ray Disc qui ne prend pas en charge les connexions HDMI.

Pour les instructions sur les connexions HDMI, voir "Connexion d'un matériel compatible HDMI" (page 7).

□ Connexion audio

Les méthodes suivantes permettent d'effectuer une connexion vers cet apparéil. Utilisez l'une d'entre elles pour réaliser une connexion.

Les numéroes figurant à côte de ces bornes indiquent l'ordre dans lequel il est commandé de les utiliser. Plus le nombre est bas,ILAeure est la qualite de lecture.

1 Borne DIGITAL AUDIO COAXIAL Borne DIGITAL AUDIO OPTICAL

Lorsqu'un son audio multicanal (train de bits numérique) est transmis, cet apparéil le décode afin de générer un son surround. Toutefois, les signaux audio en train de bits numérique pour audio HD provenant de lecteurs Blu-ray (teils que Dolby Digital Plus et dts-HD) ne peuvent pas être transmis. Lorsque vous réalisè ce type de connexion, vous doivent modifier les réglages de cet apparéil.

Paramètres des bornes d'entrée

2 Borne AUDIO IN (Blu-ray)

Cette borne permet de creer une connexion audio analogique. Ce type de connexion convertit un signal audio numérique en signal audio analogique. Il se peut donc que la sortie audio soit moins bonne qu'avc les connexions 1.

□ Connexion video

Les méthodes suivantes permettent d'effectuer une connexion vers cet apparéil.

1 Borne COMPONENTVIDEO IN

Cette borne permet de créé une connexion video analogue. Cette méthode de connexion divise les signaux video en 3 signaux pour la transmission en fonction des composantes couleur, ce qui permet d'atteindre la meilleure qualite de lecture video des connexions video analogiques, avec une moindre dégradation du signal.

Lorsque vous réaliserez ce type de connexion, vous devez modifier les réglages de cet apparéil.

Paramètres des bornes d'entrée

Paramètres des bornes d'entrée

Lorsque vous réalisé la connexion suivante, vous devez modifier les réglages des bornes d'entrée.

1 Borne DIGITAL AUDIO COAXIAL

Passez de "CBL/SAT" (option par défaut) à "Blu-ray".

Borne DIGITAL AUDIO OPTICAL

Passez de "TV AUDIO" (option par défaut) à "Blu-ray".

1 Borne COMPONENTVIDEO IN

Passez de "CBL/SAT" (option par défaut) à "Blu-ray".

Pour ce faire, voir "Affectation des entrées" (page 113).

Lorsque you souhaitez effectuer une lecture audio HD (Dolby TrueHD, DTS-HD, Dolby Digital Plus, DTS Express) et Multicanaux PCM avec cet apparéil, utilisez une connexion HDMI (page 7 "Connexion d'un matériel compatible HDMI").

Connexion d'un caméscope numérique

Cette section déscrit la connexion d'un caméoscope numérique qui ne prend pas en charge les connexions HDMI.

Pour les instructions sur les connexions HDMI, voir "Connexion d'un matériel compatible HDMI" (page 7).

□ Connexion audio

Les méthodes suivantes permettent d'effectuer une connexion vers cet apparéil. Utilisez l'une d'entre elles pour réaliser une connexion.

Les numéroes figurant à côte de ces bornes indiquent l'ordre dans lequel il est commandé de les utiliser. Plus le nombre est bas,ILAeure est la qualite de lecture.

1 Borne DIGITAL AUDIO COAXIAL Borne DIGITAL AUDIO OPTICAL

Lorsqu'un son audio multicanal (train de bits numérique) est transmis, cet apparéil le décode afin de générer un son surround.

Lorsque you realise ce type de connexion, you nevez modifier les reglages de cet apparieil.

Paramètres des bornes d'entrée

2 Borne AUDIO IN (AUX)

Cette borne permet de creer une connexion audio analogique. Ce type de connexion convertit un signal audio numérique en signal audio analogique. Il se peut donc que la sortie audio soit moins bonne qu'avc les connexions 1.

□ Connexion video

Les méthodes suivantes permettent d'effectuer une connexion vers cet apparéil. Utilisez l'une d'entre elles pour réaliser une connexion.

Les numéroes figurant à côte de ces bornes indiquent l'ordre dans lequel il est commandé de les utiliser. Plus le nombre est bas,ILAeure est la qualite de lecture.

1 Borne COMPONENTVIDEO IN

Cette borne permet de créé une connexion video analogue. Cette méthode de connexion divise les signaux video en 3 signaux pour la transmission en fonction des composantes couleur, ce qui permet d'atteindre la meilleure qualite de lecture video des connexions video analogiques, avec une moindre dégradation du signal.

Lorsque vous réalisze ce type de connexion, vous devez modifier les réglages de cet apparéil.

Paramètres des bornes d'entrée

2 BorneVIDEO IN (AUX)

Cette borne peut de creer une connexion video analogue.

Paramètres des bornes d'entrée

Lorsque you realisez la connexion suivante, you nevez modifier les reglages des bornes d'entree.

1 Borne DIGITAL AUDIO COAXIAL

Passez de "CBL/SAT" (option par défaut) à "AUX".

Borne DIGITAL AUDIO OPTICAL

Passez de "TV AUDIO" (option par défaut) à "AUX".

1 Borne COMPONENT VIDEO IN

Passez de "CBL/SAT" (option par défaut) à "AUX".

Pour ce faire, voir "Affectation des entrées" (10 page 113).

Voussouspuez jouer en connectant une console de jeu via la borne d'entree AUX. Pour ce faire, selectionnez la source d'entree "AUX".

REMARQUE

Lorsqu'un signal video non standard d'une console deiaux ou d'une autre source est entree,la fonction de conversion video (page 6) peut ne pas fonctionner.Dans ce cas,utilisez la sortie moniteur de la meme borne comme entree.

Connexion d'un iPod ou d'un dispositif mémoire USB sur le port iPod/USB

• Vous pouvez écouter de la musique, stockée sur l'iPod ou le dispositif mémoire USB.
• Pour le mode d'emploi, voir "Lecture du contenu d'un iPod" (page 32) ou "Lecture du contenu d'un dispositif mémoire USB" (page 35).

Câbles utilisés pour les connexions

Pour brancher un iPod à cet apparéil, utilisez le cable USB fourni avec l'IPod.

DENON ne garantit pas que tous les dispositifs mémoire USB fonctionnent ou soient alimentés. Lorsque vous utilisez un disque dur portable à connexion par USB dont l'alimentation peut se faire en connectant un adaptateur CA, nous vous recommendons d'utiliser cet adaptateur.

REMARQUE

• Les dispositifs mémoire USB ne fonctionnent pas via un hub USB.
• Il n'est pas possible d'utiliser cet apparéil en connectant son port iPod/USB à un PC au moyen d'un cable USB.
• N'utilise pas de cables d'extension pour connecter un dispositif de mémoire USB. Ceux-ci peuvent cause des interférences radio avec les autres appareils.
• Lorsque vous connectez un iPhone à cet apparéil, veuillez garder l'iPhone à au moins 20 cm de l' apparéil. Si l'iPhone est plus pres de cet apparéil et qu'un appel téléphonique est reçu par l'iPhone, il se peut que du bruit soit génééré par l' apparéil.
• Si vous raccordez l'iPod avec un cable iPod (du commerce) mesurant plus de 2 m, le son peut ne pas etre lu correctement. Dans ce cas, utilisez un cable iPod authenticate ou un cable mesurant moins de 1 m.

Modèles d'iPod pris en charge

• iPod classic

iPod classic 80GB

iPod classic 160GB (2007)

iPod classic 160GB (2009)

• iPod nano

(a partir de avril 2012)

Connexion d'un lecteur CD

Vous pouvez écouter un CD.

□ Connexion audio

Les méthodes suivantes permettent d'effectuer une connexion vers cet apparéil. Utilisez l'une d'entre elles pour réaliser une connexion.

Les nombres figurant à côté de ces bornes indiquent l'ordre dans lequel il est commandé de les utiliser. Plus le nombre est bas,ILAeure est la qualite de lecture.

1 Borne DIGITAL AUDIO COAXIAL Borne DIGITAL AUDIO OPTICAL

Lorsqu'un son audio multicanal (train de bits numérique) est transmis, cet apparéil le décode afin de générer un son surround.

Lorsque vous réaliserez ce type de connexion, vous doivent modifier les réglages de cet apparéil.

Paramètres des bornes d'entrée

2 Borne AUDIO IN (CD)

Cette borne permet de creer une connexion audio analogique. Ce type de connexion convertit un signal audio numérique en signal audio analogique. Il se peut donc que la sortie audio soit moins bonne qu'avac les connexions 1.

Paramètres des bornes d'entrée

Lorsque vous réalisé la connexion suivante, vous devez modifier les réglages des bornes d'entrée.

1 Borne DIGITAL AUDIO COAXIAL

Passez de "CBL/SAT" (option par défaut) à "CD".

Borne DIGITAL AUDIO OPTICAL

Passez de "TV AUDIO" (option par défaut) à "CD".

Pour ce faire, voir "Affectation des entrées" (page 113).

Connexion d'une FM antennae

• Connectez l'antenne FM fournies avec l'appareil pour écoutercomfortablement vos émissions de radio.
• Àprous avoir connecté l'antenne et vérifié la réception d'un signal radiodiffusé (page 38 "Écoute d'émissions FM"), utilisez du ruban adhésiF pour fixer l'antenne dans la position ou le bruit est le plus faible.

REMARQUE

• Ne connectez pas simultanément deux antennes FM.
• Si vous ne parvenez pas à receiveoir un signal radiodiffusé de bonne qualite, nous vous recommendons d'installer une antenne exterieure. Renseignez-vous dans le magasin où vous avez acheté l'appareil pour en savoir plus.

Connexion à un réseau domestique (LAN)

Vouss pouvez connecter cet apparéil à votre réseau domestique pour réaliser différents types de lectures et d'opérations, comme suit. Avant de réaliser des connexions réseau pour cet apparéil, lisez attentivement les informations figurant dans cette page.

• Lecture de contenu audio réseau, tel que des radios Internet ou des serveurs de musique
• Lecture de musique à partir de services en ligne
  AirPlay
• Utilisation de cet appareil via le réseau

En outre, lorsqu'un micrologiciel mis a jour est disponible pour améliorer le fonctionnement de cet apparéil, nous transmettons les informations mises à jour à cet apparéil via le réseau. Vous pouvez ensuite télécharger le micrologiciel le plus récent.

Pour plus d'informations, selectionnez "Mettre à jour" dans le menu (page 127).

Des réglages réseau sont nécessaires. Voir "Réseau" dans le menu (k page 120) pour plus d'informations sur les réglages réseau.

Contactez un FAI (fournisseur d'accès Internet) ou un magasin d'informatique pour la connexion à Internet.

Système requis

□ Connexion Internet haut début

Modem

Il s'agit d'un apparéil qui est connecté à la ligne à haut débit pour communiquer avec Internet. Certains sont intégrés avec un routeur.

Routeur

Lorsque you utilisez cet appeareil, nous you recommandons d'utiliser un routeur équipé des fonctions suivantes:

• Serveur DHCP intégré

Cette fonction attribue automatiquement une adresse IP au LAN.

• Commutateur 100BASE-TX intégré

Lorsque you connectez plusieurs apparéils, nous vous recommendons d'utiliser un hub de commutation ayant une vitesse d'au moins 100 Mbps.

Cable Ethernet

(CAT-5 ou plus recommandé)

• N'utilise qu'un cable STP ou ScTP LAN blinnde, disponible chez un détaillant.
• Il est recommendé d'utiliser un cable Ethernet normal de type blindo. Si vous utilisez un cable de type plat ou non-blindo, le bruit peut perturber les autres appareils.

• Si le contrat de fournisseur d'accès à Internet spécifique que les réglages reseau de la ligne sont manuels, effectuez les réglages dans le "Réseau" (page 120).
• Cet apparéil permet d'utiliser les fonctions DHCP et Auto IP pour effectuer automatiquement les réglages réseau.
• Cet apparéil exécute automatiquement le réglage de l'adresse IP et les autres réglages lorsqu'il est utilisé avec la fonction DHCP d'un routeur à haut débit.

Lorsque cet apparéil est connecté à un réseau sans la fonction DHCP, effectuez les réglages de l'adresse IP, etc., dans le "Réseau" (page 120).

• Si vous effectue les réglages manuellement, vérifie le contenu des réglages avec l'administrateur du réseau.

REMARQUE

• Vous doivent souscrire un contrat auprès d'un FAI pour vous connecter à Internet.
  Aucun autre contrat n'est nécessaire si vous avez déjà une connexion Internet haut débit.
• Les routeurs compatibles dépendent du FAI. Contactez un FAI ou un magasin d'informatique pour plus de détails.
• DENON ne sera enaucun cas tenu responsable pour les erreurs ou les problèmes de communication résultat de l'environnement en réseau du client ou des apparciels connectés.
• Cet apparéil n'est pas compatible PPPoE. Un routeur compatible PPPoE est nécessaire si le contrat de votre ligne est de type PPPoE.
• Ne branche pas de borne NETWORK directement sur le port LAN ou la borne Ethernet de votre ordinateur.
• Pour écouter un flux audio en streaming, utilisez un routeur prénant en charge le streaming audio.

Connexion du cordon d'alimentation

Une fois toutes les connexions effectuees, inserez la fiche d'alimentation dans la prise murale.

REMARQUE

• Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.
• Ne pas mélér les cordons d'alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit.

Ce chapitre explique la configuration de "Conf. Audyssey" qui permet de régler automatiquement vos enceintes de façon optimale, et "Réseau" qui permet de raccorder cette unité à un réseau domestique (LAN).

Cet apparéil vous permet de dire des fichiers musicaux stockés sur un ordinateur ainsi que de la musique provenant d'une radio sur Internet en passant par votre réseau domestique (LAN).

□ Connexion des enceintes (page 79)

□ Configuration des enceintes (Conf. Audyssey®) (Conf. Audyssey®page 23) □ Résolution des réglages réseau (Réseau) (Réseau page 29)

Lecture (Utilisation basique) (Conf. Audyssey®page 30)

Sélection d'un mode d'écoute (Mode son) (Conf. Audyssey®page 70)

Lecture (Utilisation avancée) (Conf. Audyssey®page 89)

Configuration des enceintes (Conf. Audyssey®)

Les caractéristiques acquistiques des enceintes connectées et du local d'écoute sont mesurées et les régles les plus précis sont automatiquement faits. Cette procédure s'appele "Conf. Audyssey".

Pour effectuer les mesures, placez le microphone de configuration en différents endroits dans toute la zone d'écoute. Pour un meilleur résultat, il est recommendé d'effectuer la mesure sur six points ou plus, comme illustré (jusqu'à huit points).

• Lorsque vous lancez la procédure "Conf. Audysse®", les fonctions Audysse MultEQ® XT/Audysse Dynamic EQ®/Audysse Dynamic Volume® deviennent actives (page 105).
• Pour configurer manuellement les enceintes, utilisez l'option "Enceintes" (16 page 116) du menu.

REMARQUE

• Le silence doit régner le plus possible dans la和个人. Un bruit de fond peut interrompre les mesures. Fermez les fenêtres et éteignez les apparciels électroniques (televiseurs, radios, climatiseurs, éclairages fluorescents, etc.). Lessons émis par ces apparciels pouraient avoir une incidence sur les mesures.
• Pendant les mesures, placez les téléphones portables hors de la piece d'écoute. Les signaux de téléphonie mobile pourraient perturber les mesures.
• Ne débranchez pas le microphone de configuration de l'appareil principal tant que la procédure "Conf. Audyssey®" n'est pas terminée.
• Pendant les mesures, ne laissiez aucun objet sur le passage et ne restez pas debout entre les enceintes et le micro. Les relevés seraient incorrects. Pendant les mesures, dessons d'essayu puissants peuvent retentir, mais ceci est normal.
• Ceci est normal. S'il y a un bruit de fond dans la pierce, le volume de ces signaux d'essay augmente.
• Si vous utilisez la touche VOLUME de la télécommande ou MASTER volume de l'appareil au cours des mesures, celles-ci sont annulées.
• Il n'est pas possible d'effectuer ces mesures lorsqu'un casque est connecté. Débranchez le casque audio avant derialcder à la configuration Conf. Audyssey®.

Positionnement du microscope de configuration

• Pour effectuer les mesures, placez le micro calibre successivement dans plusieurs points de la zone d'écoute comme dans l'Exemple ①. Pour un meilleur résultat, il est recommendé d'effectuer la mesure sur six points ou plus, comme illustré (jusqu'à huit points).
• Mème si la zone d'écoute est petite comme dans l'Exemple ②], la mesure sur plusieurs points aura pour résultat de rectifier positivement l'écoute.

FL Enceinte avant (G)
FR Enceinte avant (D)
C Enceinte centrale

SW Subwoofer
SL Enceinte surround (G)
SR Enceinte surround (D)

A propos de la position d'écoute principale (*M)

La position d'écoute principale est la position où plusieurs auditeurs ou une personne seule s'assoient naturellement dans l'enceinte de l'environnement d'écoute. Avant de lancer la procédure "Conf. Audyssey®, disposez le microphone de configuration dans la position d'écoute principale. Audyssey MultEQ XT utilise les mesures à partir de ce point pour calculer la distance du enceinte, le niveau, la polarité et la valeur de croissement du subwoofer.

1

Préparation du microphone de configuration fourni

Installez le micro sur un trépied ou un support et installez-le à la position d'écoute principale.

Lors de la mise en place du microphone de configuration, ajustez le recepteur sonore à la hauteur de l'oreille de l'auditeur.

Si vous ne disposez pas d'un trépied ou d'un support, configurez par exemple le microphone sur un siège sans dossier.

REMARQUE

• Ne tenez pas le microphone de configuration dans vos mains pendant les mesures.
• Évitez de placer le microphone de configuration à côté d'un dossier ou d'un mur; la réflexion acoustique peut en effet donner des résultats inexacts.

2

Configuration du subwoofer

Si vous utilisez un subwoofer compatible avec les réglages suivants, configurez-le comme indiqué ci-dessous.

Pour plus de détails, voir le manuel de votre subwoofer.

Subwooferidoted'unmode direct

Placez le mode direct sur "Marche" et désactivez le réglage du volume et le réglage de la fréquence croisée.

Subwoofer ne possedant pas de mode direct

Effectuez les réglages suivants:

Volume : "position 12 heures"
- Fréquence croisée : "Fréquence maximale/la plus élevé"
- Filtre passer-bas : "Arrêt"
Mode veille : "Arrêt"

3

Configuration de la télécommande

□ Configuration du mode zone

Appuyez sur MAIN pour sélectionner le mode zone sur MAIN ZONE.

MAIN s'allume.

Preparation

4 Connectez le micro sur la prise SETUP MIC de cet apparéil.

Lorsque le microphone de configuration est connecté, l'écran suivant s'affiche.

• Ici, nous expliquons la configuration en utilisant l'exemple de la lecture sur enceintes 7.1 canaux.

Pour configurer des systèmes d'enceintes surround autres que 7.1 canaux, suivez les étapes 3 et 6 du paragraphe "Configuration de "Affect. Ampli"" ( page 87).

Si des canaux non utilisés sont définis avec " Sélection des canaux", la durée de mesure peut être raccourcie. Pour le réglage, effectuez les étapes 7 à 12 du chapitre "Configuration de " Sélection des canaux"" (page 88).

Preparation (suite)

Détection et mesure (Principale)

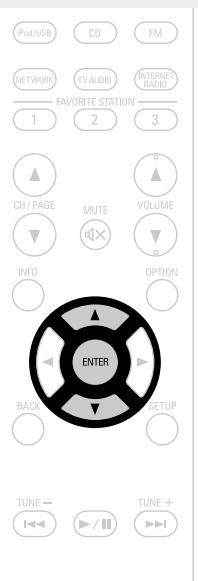

5 Sélectionner “Démarrer” et appuyez ensuite sur ENTER.

L'écran de réglage du volume du subwoofer s'affiche.

6 Sélectionner "Suivant" et appuyez ensuite sur ENTER.

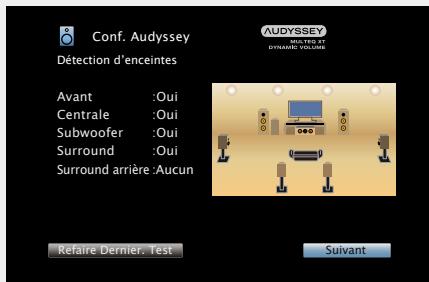

Cette étape vérifie automatiquement la configuration et la taille des enceintes et calcule le niveau du canal, la distance et la fréquence croisée.

Elle corrige également la distorsion dans la zone d'écoute.

7 Sélectionner "Lancer Test" et appuyez ensuite sur ENTER.

Quand les mesures commencent, un signal d'essay est transmis dans chaque enceinte.

• La mesure peut prendre plusieurs minutes.

8 Les enceintes détectées sont affichées.

• L'illustration ci-dessous montre un exemple de ce que l'on obtient après la détéction des enceintes avant, de l'enceinte centrale, du subwoofer et des enceintes surround.

REMARQUE

Si une enceinte poutrant branchée n'est pas affichée, il est possible que son branchement ne soit pas correct. Vérifiez le branchement des enceintes.

9 Sélectionner "Suivant" et appuyez ensuite sur ENTER.

REMARQUE

Si "Attention!" s'affiche sur l'écran du téléviseur :

Allez à "Message d'erreur" (page 28). Vérifiez les points concernés et effectuez les procédures nécessaires.

SiILA resout le probleme,retournez à I'écran precedent et relancez la procédure"Conf.Audyssey®".

Retour à l'écran précédent

Selectionner "Retour" et appuyez ensuite sur ENTER.

Quand la mesure s'arrête

① Appuyez sur BACK pour afficher l'écran contextuel.
② Appuyez sur ↓ pour sélectionner “Oui” et appuyez ensuite sur ENTER.

Pour configurer à nouveau les enceintes

Répêtez l'opération à partir de l'étape 4 de la procédure.

Mesure (2e - 8e)

• Lors de cette étape, vous réaliserez des mesures à plusieurs positions (deux à huit positions) autres que la position d'écoute principale.
• Il n'est possible de mesurer qu'un seul point mais la mesure de plusieurs points augmente la précision de la correction de la distorsion acoustique dans la zone d'écoute.

10 Dispossez le microphone de configuration à la position 2, selectionner "Continuer", puis appuyez sur ENTER.

La mesure du deuxième point démarre. Les mesures peuvent être effectuées jusqu'à huit points.

• Pour passer la mesure de la troisième position d'écoute et des suivantes, utilisez pour sélectionner "Calcul" et appuyez sur ENTER pour passer à l' étape 13.
• Pour mesurer à nouveau la deuxième position, utilisez pour selectionner "Refaire Dernier.Test" et appuyez sur ENTER.

11 Repétez l'étépe 10 pour mesurer les positions 3 à 8. Lorsque la mesure de la position 8 est terminée, le message "Mesures terminées." s'affiche.

Calcul

12 Sélectionner "Calcul" et appuyez ensuite sur ENTER. Les résultats des mesures sont analysés et la réponse en fréquence de chaque enceinte de la pierce d'écoute est déterminée.

• L'analyse prend plusieurs minutes. Plus il y a d'enceintes et de positions de mesure, plus l'analyse est longue.

Verification

Mémoriser

13Utilizez pour selectionner I'element a verifier, puis appuyez sur ENTER.

• Les subwoofoers peuvent mesurer une distance constatée plus grande que la distance réelle du fait du retard électrique commun aux subwoofoers.
• Si vous souhaitez vérifier un autre élément, appuyez sur BACK.

REMARQUE

• Si le résultat obtenu diffère de la façon dont les enceintes sont connectées en réalité ou si "Attention!" s'affiche, consultez "Message d'erreur" (page 28). Ensuite, exécutez une nouvelle fois la procédure "Conf. Audyssey".
• Si vous modifiez la position ou l'orientation d'une enceinte, effectuez de nouveau la procédure "Conf. Audyssey®" pour obtenir la meilleure correction d'égaliser.

14 Sélectionner “Mémoriser” et appuyez ensuite sur ENTER.

Enregistrez les résultats des mesures.

• La sauvégarde des résultats nécessite 10 secondes environ.
• Pendant l'enregistrement des résultats des mesures, "Enregistrement en cours ...Veuillez patienter." s'affiche. Lorsque l'enregistrement est terminé, "Enregistrement terminé. La configuration Audyssey® est terminée. Débranchez le microphone." s'affiche.

REMARQUE

Veillez ne pas eteindre l'appareil pendant I'enregistrement des résultats des mesures.

Fin

15 Debranchez le microphone de configuration de la prise SETUP MIC de l'appareil.

16 Activez Audyssey Dynamic Volume®.

• Cette fonction ajuste le volume de sortie au niveau optimal tout en surveillant constamment le niveau d'entrée audio de l'appareil. Le contrôle du volume optimal s'effectue automatiquement sans aucune perte de dynamisme et de clarté du son lorsque, par exemple, le volume augmente soudainement dans les spots publicitaires pendant les programmes de télévision.

Pour activer Dynamic Volume

• Appuyez sur pour sélectionner "Oui", puis appuyez sur ENTER. L'appareil passé automatiquement en mode "Medium" (page 106).

Pour désactiver Dynamic Volume

• Appuyez sur pour sélectionner "Non", puis appuyez sur ENTER.

REMARQUE

Après "Conf. Audyssey®", ne modifies pas les connexions des enceintes ni le volume des subwoofoers. Si une modification intervient par erreur, repreneze "Conf. Audyssey®".

Message d'erreur

REMARQUE

Si la procedure "Conf. Audyssey" n'a pas pu etree achievee a cause de la disposition des enceintes, des conditions de mesure, etc., un message d'erreur s'affiche.Si cela se produit, verifiez les points concernés et prenez les mesures nécessaires. Ensuite, executez de nouveau la procedure "Conf. Audyssey".
- Si le résultat diffère toujours de l'etat de connexion réel une fois les nouvelles mesures prises ou si le message d'erreur s'affiche de nouveau, il est possible que les haut-parleurs ne soient pas connectés correctement. Éteignez cet apparéil, vérifie les connexions des haut-parleurs et reconnendez les mesures depuis le début.
- Coupe l'alimentation avant de vérifier les connexions des enceintes.

Exemples	Détails de l'erreur	Remèdes
Conf. Audysee Attention! : Verifier la connexion filaire et recommencer. Microphone ou Enceinte absente) Réessayer	·Le microphone de configuration connecté est endommagé ou un matériel autre que le microphone de configuration fourni est branché. ·Toutes les enceintes n' ont pas été détectées.	·Connectez le microphone de configuration fourni à la prise SETUP MIC de cet apparéil. ·Vérifiez les connexions des enceintes.
Conf. Audysee Attention! Le bruit ambient est trop élevé ou Le niveau est trop bas Réessayer	·Il y a trop de bruit dans la pièce pour effectuer des mesures précises. ·Le son des enceintes ou du subwoofer est trop faible pour effectuer des mesures précises.	·Eteignez ou éloignez l'apparéil à l'origine du bruit. ·Essayez à nouveau lorsque les environ sont silencieux. ·Vérifiez l'installation et l'orientation des enceintes. ·Réglez le volume du subwoofer.
Conf. Audysee Attention! : Verifier la connexion filaire et recommencer. Avant D :Aucun Réessayer	·L'enceinte affichée n'a pas pu être détectée. (L'écran sur la gauche indique que l'enceinte avant droite ne peut pas être détectée.)	·Vérifiez les connexions des enceintes affichées.
Conf. Audysee Attention! : Verifier la connexion filaire et recommencer. Avant D :Phase Réessayer	·L'enceinte affichée est connectée avec des polarités inversées. (L'écran sur la gauche indique que les phases des polarités des enceintes avant sont inversées.)	·Vérifiez les polarités des enceintes affichées. ·Ce message d'erreur peut s'afficher avec certains enceintes, même si elles sont connectées correctement. Si vous étés sur que le branchement est correct, utilisez ↓ pour selectionner "Ignorer erreur", puis appuyez ensuite sur ENTER.

Vérif. des paramètres

Permet de contrôle les résultats des mesures et les caractéristiques de l'égaliser après la procédure "Conf. Audyssey".

1 Utilisez pour selectionner "Vérif. des paramètres", puis appuyez sur ENTER.

2 Utilisez pour selectionner l'élément à vérifier, puis appuyez sur ENTER.

Les résultats de mesure de chaque enceinte sont affichés.

Config. enceintes Vérifie la configuration des enceintes.

Distances Vérifie la distance.

Niveau Vérifie le niveau de canal.

Crossover Vérifie la fréquence croisée.

• Si l'option "Egaliseur" est activée, appuyez sur pour sélectionner la courbe d'égalisation ("Audyssey" ou "Audyssey Flat") à vérifier. Utilisez pour passer d'une enceinte à l'autre.

3 Appuyez sur

Retour aux réglages "Conf. Audyssey®"

Si vous définissez "Réinitialisez." sur "Oui", vous pouvez revenir au résultat de la mesure de Conf. Audyssey® (valeur calculée au départ par MultEQ®), même lorsque vous avez modifié chaque réglage manuellement.

Réalisation des régles réseau (Réseau)

 Cet apparéil peut être connecté à un réseau domestique (LAN) pour écouter la radio sur Internet ou dire des fichiers audio et des fichiers d'images fixes (JPEG) stockés sur un ordinateur.

1 Branchez le cable Ethernet (page 21 "Connexion à un réseau domestique (LAN)").

2 Allumez cet apparéil (page 30).

Cet apparéil règle automatiquement la configuration réseau avec la fonction DHCP. Lorsque vous effectue le raccordement à un réseau qui ne dispose pas d'une fonction DHCP, définitisse le réglage sur "Réglages" (page 122).

Configuration (page 23)

Mise sous tension ( page 30) Sélection de la source d'entrée (page 30) Réglage du volume principal (page 31) Coupure temporaire du son ( page 31) Lecture avec les lecteurs Blu-ray Disc/DVD (page 31) Lecture avec un lecteur CD ( page 31) Lecture du contenu d'un iPod (page 32) Lecture du contenu d'un dispositif mémoire USB (18 page 35) Écoute d'émissions FM (10 page 38) Ecoute de radio Internet (page 49) Lecture de fichiers stockés sur un ordinateur et un stockage NAS (page 52) Utilisation des services en ligne (page 56) Fonctions pratiques ( page 64) □ Fonction AirPlay (page 68) Selection d'un mode d'écoute (Mode son) (10 page 70) Lecture (Utilisation avancée) (18 page 89)

Information importante

Avant de démarrer la lecture, effectuez les connexions entre les différents composants et les réglages sur le récepteur.

REMARQUE

Reportez-vous aussi aux instructions de fonctionnement des composants connectés pendant la lecture.

Mise sous tension

Appuyez sur POWER pourmettre l'appareil sous tension. Le témoin d'alimentation devient vert et l'appareil est mis sous tension.   Vous pouvez également passer en mode veille en appuyant sur sur l'appareil principal.

Passage en mode veille

Appuyez sur POWER [Statut du témoin d'alimentation en mode veille] Veille normale: Arret Lorsque "HDMI Contrôle" (108) est régèle sur "Marche": Rouge - Lorsque "Contrôle IP" (page 121) est régèle sur "Toujours actif": Rouge

Sélection de la source d'entrée

Appuyez sur la touche de selection de la source d'entrée (CBL/SAT, DVD, Blu-ray, GAME, AUX, MEDIA PLAYER, iPod/USB, CD, FM, NETWORK, TV AUDIO ou INTERNET RADIO) à dire. La source d'entrée souhaitation peut etre selectionnee directement.  Vous pouvez aussi effectuer l'opération suivante pour selectionner une source d'entrée.

Selection de la source d'entree a l'aide del'appareil principal

Tournez SOURCE SELECT - Sélectionnez SOURCE SELECT pour désir la source d'entrée, comme indiqué ci-dessous.

Réglage du volume principal

Utilisez VOLUME ▲▼ pour régler le volume. La methode d'affichage du volume varie en fonction du réglage "Échelle" (page 105). Quandleréglage"Échelle" (page105)est“0-98" [Gamme régiable] 0.0 0.5 - 98.0 Quandleréglage“Échelle"(18 page 105)est"-79.5dB -18.0dB" [Gamma réglabl]  -79.5dB - 18.0dB - La plage de réglage varie en fonction du signal d'entrée et du réglage de niveau du canal.  Vous pouvez également régler le volume maître en tournant la molette MASTER VOLUME sur l'appareil principal.

Coupure temporaire du son

Appuyez sur MUTE X - Le témoin "MUTE" de l'écran clignote. - s'affiche sur l'écran du télévisueur.   - Le son est réduit au niveau régle dans "Niveau sourdine" (page 105). - Pour annuler, appuyez à nouveau sur MUTE . La sourdine peut également être annulée en réglant le volume principal.

Lecture avec les lecteurs Blu-ray Disc/DVD

Vous trouvrez ci-dessous la procEDURE pour la lecture avec les lecteurs Blu-ray Disc/DVD.

1 Préparez la lecture.

① Allumez le subwoofer, le lecteur et la TV. ② Sélectionnez l'entrée de cet apparéil en guise d'entrée TV. ③ Chargez le disque dans le lecteur. 2 Appuyez sur POWER pourmettre l'appareil sous tension.  3 Appuyez sur Blu-ray ou DVD pour commuter une source d'entrée pour un lecteur utilisé pour la lecture. 4 Lancez la lecture sur le lecteur Blu-ray Disc ou DVD. - Effectuez les réglages nécessaires sur le lecteur (langue, sous-titres, etc.).

Lecture avec un lecteur CD

La procédure à suivre pour utiliser le lecteur CD est la suivante.

1 Préparez la lecture.

① Allumez le subwoofer et le lecteur. ② Chargez le disque dans le lecteur. 2 Appuyez sur POWER pourmettre l'appareil sous tension. 3 Appuyez sur CD pour passer à la source d'entrée "CD". 4 Lancez la lecture sur le lecteur CD.

Lecture du contenu d'un iPod

VoussupportlescapableUSBfourniavecI'Podpour connecter I'Podau port iPod/USB de l'appareil et écouter les morceaux de musique enregistrés sur I'Pod. Pour plus d'informations sur les modèles d'iPod que cet apparéil prend en charge, voir “Connexion d'un iPod ou d'un dispositif mémoire USB sur le port iPod/USB” (« page 18 »).

Écoute de musique avec un iPod

Les modes d'affichage de l'iPod sont "Mode télécommande" et "Mode navigation". "Mode télécommande" est le mode par défaut. Il vous permet d'utiliser directement l'iPod tout en affichant son écran. Pour passer au "Mode navigation", qui permet d'effectuer des opérations tout en affichant les informations de l'iPod sur l'écran de la TV, voir "Réglage du "Mode navigation" (Mode de fonct.)" (page 33). 1 Connectez l'iPod au port iPod/ USB à l'aide du cable USB fourni avec l'iPod (page 18). 2 Appuyez sur POWER pourmettre l'appareil sous tension. 3 Appuyez sur iPod/USB pour commuter la source d'entrée sur "iPod/USB". "Remote iPod" s'affiche sur l'écran de cet apparéil. - Rien ne s'affiche à l'écran de la TV. 4 Utilisez l'iPod directement tout en affichant son écran pour dire de la musique.  Jouer directement de la musique d'iPhone, iPod touch, ou iPad (page 68) Lecture de la musique iTunes avec cet apparéil (page 68)

Opérations disponibles via le bouton OPTION

Appuyez sur le bouton OPTION pour afficher un menu de fonctions que vous pouvez utiliser sur l'écran de la TV. Sélectionnez la fonction que vous souhaitez utiliser dans ce menu. Vous pouvez facilement rechercher et utiliser la fonction de votre choix. Réglage du "Mode navigation" (Mode de fonct.) (10 page 33) Lecture repétée (Répéter) (page 34) Lecture aléatoire (Aléatoire) (page 34)

Réglage du "Mode navigation" (Mode de fonct.)

Dans ce mode, plusieurs listes et écrans sont affichés sur l'écran de la TV lorsque vous lisez des fichiers sur l'iPod. Cette section déscrit la manière de dire les plages de l'iPod en "Mode navigation". 1 Appuyez sur iPod/USB pour commuter la source d'entrée sur "iPod/USB". 2 Appuyez sur OPTION. L'écran de menu d'options s'affiche. 3 Sélectionner "Mode de fonct." et appuyez ensuite sur ENTER. L'écran "Mode de fonct." s'affiche.  4 Utiliez pour sélectionner "Mode navigation" et appuyez ensuite sur ENTER. L'écran de l'IPod s'affiche.   - Les lettres de l'alphabet anglais, les chiffres et certains symboles sont affichés. Les caractères incompatibles sont replacés par un "..." (point). - Les fonctions disponibles pour "Mode navigation" et "Modèle télécommande" sont répertoriées ci-dessous.

Mode de lecture		Mode télécommande	Mode navigation
Fichiers exécutables	Fichier musical	✓	✓
	Fichier vidéo	*
Touches d'activation	Télécommande (Cet apparil)	✓	✓
	iPod	✓

* Seul le son est lu. 5 Utilizez pour selectionner l'élément, puis appuyez sur ENTER ou pour selectionner le fichier à lire. 6 Appuyez sur ENTER, ou II. La lecture débute.

Réglage de la qualité audio (Restorer)

Ce réglage est effectué via l'option "Restorer" (104) du menu. Voussoupiezutilisera fonction"Restorer”pourrestaurel'etat del'audioavantla compressionlorsqueyoureglezlesbassafinde profiterd'une meilleurelecture.Le reglage pardefautestur "Mode3(Bas)".

□ Modification de la durée d'affichage de l'écran

Ce réglage est effectué via l'option "Affich. Audio" (16 page 111) du menu. Le réglage par défaut est sur "30s". Appuyez sur lorsque l'affichage est eteint pour revenir a I'ecran d'origine.

□ Changement de l'affichage de I'écran

En "Mode navigation", appuyez sur STATUS sur l'appareil principal au cours de la lecture. L'affichage passé du titre de la plage, au nom de l'artiste, puis au titre de l'album etc. à chaque fois que vous appuyez sur le bouton.

REMARQUE

- Certains fonctions risquent de ne pas fonctionner, suivant le type d'iPod et la version du logiciel. - Notez que DENON décline toute responsabilité en cas de problème lié aux données d'un iPod en cas d'utilisation de cet apparéil conjointement avec un iPod.

Lecture repétée (Répéter)

1 Appuyez sur OPTION lorsque vous âtes en "Mode navigation". L'écran de menu d'options s'affiche. 2 Utilisez pour selectionner "Répéter", puis appuyez sur ENTER.   3 Utilisez pour selectionner le mode Lecture repétée.  - À chaque fois que est sélectionnée, la luminosité évèle de la manière suivante.  Arré Le mode de lecture répétée est annulé. Un Le fichier en cours de lecture est repété en boucle. Tous Tous les fichiers du dossier en cours de lecture sont répétés en boucle. 4 Appuyez sur ENTER. L'écran de lecture s'affiche à nouveau.

Lecture aléatoire (Aléatoire)

1 Appuyez sur OPTION lorsque vous âtes en "Mode navigation". L'écran de menu d'options s'affiche. 2 Utilisez pour selectionner "Aléatoire", puis appuyez sur ENTER.   3 Utilisez pour selectionner le mode Lecture aléatoire.  - À chaque fois que est sélectionnée, la luminosité évèle de la manière suivante. Arrêt Marche Arrêt Désactiver la lecture aléatoire. Marche Activer la lecture aléatoire. 4 Appuyez sur ENTER. L'écran de lecture est à nouveau affchéé.  La lecture aléatoire sélectionne une plage au hasard parmi les plages disponibles à chaque fois que la lecture d'une plage est terminée. Par conséquent, il se peut que la même plage soit lue plusieurs fois de suite.

□ Touches de commande de l'iPod

Touches de commande	Fonction
CH/PAGE ▲▼	Recherche de page
INFO	Affichage d'informations, telles que le nom de la source, le volume et le nom du mode audio
OPTION	Navigation / Commutation de Mode télécommande / Lecture repétée / Lecture aléatoire
△▽◇ ▷	Utilisation du curseur / Recherche auto (cue, △∇) / Recherche manuelle (Maintenir enforcé, △∇)
ENTER (Appuyez et relâchéz)	Valider
ENTER (Maintenir enforcé)	Arrêt
BACK	Retour
SETUP	Menu de configuration
I-▲ ▷-I	Recherche auto (cue)
▷/■	Lecture / Pause

Lecture du content d'un dispositif mémoire USB

Lire de la musique ou des fichiers image (JPEG) enregistrés sur un dispositif mémoire USB.

Information importante

- Seuls les dispositifs mémoire USB conformes aux standards de classe de stockage de masse et MTP (Media Transfer Protocol) peuvent êtrelus sur cet apparéil. - Cet apparéil est compatible avec les dispositifs mémoire USB au format "FAT16" ou "FAT32". - Cet apparéil est compatible avec les fichiers MP3 conformes aux standards "MPEG-1 Audio Layer-3". - Les types de fichiers que cet apparéil peut dire et les specifications sont indiqués ci-dessous. [Types de fichiers pris en charge]

Types de fichiers pris en charge	Dispositifs mémoire USB *1
WMA (Windows Media Audio)	✓*2
MP3 (MPEG-1 Audio Layer-3)	✓
WAV	✓
MPEG-4 AAC	✓*3
FLAC (Free Lossless Audio Codec)	✓
JPEG	✓
ALAC (Apple Lossless Audio Codec)	✓

*1 Dispositif mémoire USB - Cet apparéil est compatible avec les standards MP3 ID3-Tag (Ver. 2). - Cet apparéil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4. - Cet apparéil est compatible avec les tags META WMA. - Si la taille d'image (pixels) de laPOCHETTE d'un album dépasse 500× 500 (WMA/MP3/WAV/FLAC) ou 349× 349 (MPEG-4 AAC), l'appareil peut ne pas dire la musique correctement. - Longueur de bit de quantisation du format WAV: 16 bits - Longueur de bit de quantisation du format FLAC: 16 ou 24 bits *2 Les fichiers protégés par copyright peuvent être lus sur certains lecteurs portables compatibles avec MTP. *3 Seuls les fichiers non protégés par copyright peuvent être lus sur cet apparéil. Le contenu télécharge sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d'un ordinateur, risquènt également d'être protégés par copyright, en fonction des paramètres de l'ordinateur.

REMARQUE

Les types de fichiers non pris en charge par cet apparéil ne sont pas affichés. [Formats compatibles]

	Fréquence d'échantillonnage	Débit	Extension
WMA (Windows Media Audio)	32/44,1/48 kHz	48 – 192 kbps	.wma
MP3 (MPEG-1 Audio Layer-3)	32/44,1/48 kHz	32 – 320 kbps	.mp3
WAV	32/44,1/48/88,2/96/176,4/192 kHz	-	.wav
MPEG-4 AAC	32/44,1/48 kHz	16 – 320 kbps	.aac/.m4a/.mp4
FLAC (Free Lossless Audio Codec)	32/44,1/48/88,2/96/176,4/192 kHz	-	.flac
ALAC (Apple Lossless Audio Codec)*	32/44,1/48/88,2/96 kHz	-	.m4a

* Copyright [2012] [D&M Holdings. Inc.] Sous licence de la licence Apache, Version 2.0 (la "License"). Vous ne pouvez utiliser ce fichier que conformément aux termes de la licence. Vous pouze obtenir un exemplaire de la Licence à la adresse http://www.apache.org/licenses/License-2.0

- Nombre maximal de fichiers et de dossiers lisibles

Le nombre maximal de fichiers et dossiers lisibles par cet appeareil est indiqué ci-dessous.

Élement Média	Dispositifs mémoire USB
Mémoire	FAT16:2 GB, FAT32:2 TB
Nombre de niveaux de répertoires *1	8 niveaux
Nombre de dossiers	500
Nombre de fichiers *2	5000

*1 Le dossier racine est pris en compte. *2 Le nombre de fichiers autorisé peut varier en fonction de la capacité du dispositif mémoire USB et de la taille des fichiers.

Lecture des fichiers d'un dispositif mémoire USB

1 Connectez le dispositif mémoire USB au port iPod/USB (page 18). 2 Appuyez sur iPod/USB pour commuter la source d'entrée sur "iPod/USB".  3 Utilisez pour rechercher l'élément ou le dossier, puis appuyez sur ENTER ou . 4 Utilisez pour selectionner le fichier, puis appuyez sur ENTER, ou II. La lecture débute.

Réglage de la qualité audio (Restorer)

Ce réglage est effectué via l'option "Restorer" (18 page 104) du menu. Voussoupiezutilisera fonction"Restorer”pourrestaurel'etat del'audioavantla compressionlorsqueyoureglezlesbassafinde profiterd'une meilleurelecture.Le reglage pardefautestur "Mode3(Bas)".

Retour à l'écran précédent

Appuyez sur ou BACK

□ Modification de la durée d'affichage de l'écran

Ce réglage est effectué via l'option "Affich. Audio" (page 111) du menu. Le réglage par défaut est sur "30s". Appuyez sur lorsque l'affichage est eteint pour revenir à l'écran d'origine.  - Lorsqu'un fichier audio MP3 contient des images de l'album, cellesci peuvent etre affichees pendant la lecture du fichier. - Si le dispositif mémoire USB est divisé en plusieurs partitions, seule la partition initiale est lue.

REMARQUE

- Notez que DENON ne pourra etre tenu responsable dequelque maniere que ce soit des problemes survenant par rapport aux données enregistrées sur un dispositif mémoire USB lors de l'utilisation de cet apparéil avec le dispositif mémoire USB en question. - Les dispositifs mémoire USB ne fonctionnent pas via un hub USB. - DENON ne garantit pas que les disposits mémoire USB fonctionnent ou soient alimentés. Si vous utilisez un disque dur portable USB pouvant être alimenté par un adaptateur CA, nous vous conseillons d'utiliser l'adaptateur CA correspondant. - Il est impossible de connecter et d'utiliser un ordinateur via le port iPod/USB de cet apparéel à l'aide d'un cable USB.

Opérations disponibles via le bouton OPTION

Appuyez sur le bouton OPTION pour afficher un menu de fonctions que vous pouvez utiliser sur l'écran de la TV. Sélectionnez la fonction que vous souhaitez utiliser dans ce menu. Vous pouvez facilement rechercher et utiliser la fonction de votre choix. Recherche de contenu à l'aide de mots-clés (Recherche textuelle) (page 64) Lecture repétée (Répéter) (page 65) Lecture aléatoire (Aléatoire) (18 page 65) Lecture simultanée de musique et d'une image favorite (Voir les images) (page 67) Lecture d'images fixes dans l'ordre (Diaporama) (18 page 67)

□ Touches de commande du dispositif mémoire USB


Touches de commande	Fonction
CH/PAGE ▲▼	Recherche de page
INFO	Affichage d'informations, telles que le nom de la source, le volume et le nom du mode audio
OPTION	Recherche textuelle / Lecture repétée / Lecture aléatoire / Voir les images / Diaporama
△▽◁ ◆	Utilisation du curseur / Recherche auto (cue, △▽)
ENTER (Appuyez et relâchéz)	Valider
ENTER (Maintenir enforcé)	Arrêt
BACK	Retour
SETUP	Menu de configuration
I←►►I	Recherche auto (cue)
►/II	Lecture / Pause

Écoute d'émissions FM

Pour la connexion d'antennes, voir "Connexion d'une FM ANTENNE" (page 20).

Recherche de stations

Les modes disponibles pour la réception de stations FM sont le mode "Auto" qui permet de rechercher automatiquement les stations disponibles et le mode "Manuel" qui permet de rechercher les stations manuellement à l'aide de boutons afin de modifier la fréquence. Le réglage par défaut est sur "Auto". Vous pouvez également utiliser l'option "Accord direct" pour rechercher une station en entrant directement sa fréquence. En mode "Auto", vous ne pouvez pas rechercher des stations radio si la réception est mauvaise. Dans ce cas de figure, utilisez le mode "Manuel" ou l'option "Accord direct" pour rechercher la station de votre choix.

Écoute d'émissions FM

1 Appuyez sur FM pour passer à la source d'entrée "FM". [Écran du télévisuer]  [Afficheur de cet appeareil]  87.50MHz  2 Appuyez sur TUNE + ou TUNE - pour selectionner la station que vous souhaitez écouter. Un balayage est effectué jusqu'à ce qu'une station radio disponible soit trouvée. Ensuite, le balayage s'interrompt automatiquement et la station radio est diffusée. Ajout de contenu au bouton FAVORITE STATION (1 page 66)

Opérations disponibles via le bouton OPTION

Appuyez sur le bouton OPTION pour afficher un menu de fonctions que vous pouvez utiliser sur l'écran de la TV. Sélectionnez la fonction que vous souhaitez utiliser dans ce menu. Vous pouvez facilement rechercher et utiliser la fonction de votre choix. - Syntonisation en entrant la fréquence radio (Accord direct) (page 40) Recherche RDS (page 45) Recherche PTY ( page 46) Recherche TP (page 47) Texte Radio (page 48) Préroglage de la station radio actuelle (Mém. Préglages) (page 42) □ Modification du mode de syntonisation (Mode Réglage) (10 page 39) □ Syntonisation et préréglage automatique des stations radio (Mém. prérégl. Auto) (page 41) Saisie d'un nom pour la station émettrice préréglée (Nom préréglé) (page 43) Saut des stations radio préréglées (Passer préréglage) (page 44)

□ Modification du mode de symponisation (Mode Réglage)

Vous pouvez changer de mode de syntonisation pour rechercher des stations FM. Si la recherche automatique échoue en mode "Auto", passes au mode "Manuel" et recherchez une station manuellement.  Appuyez sur FM pour passer à la source d'entrée "FM".   Appuyez sur OPTION. L'écran de menu d'options s'affiche.  Utilisez pour selectionner "Mode Reglage", puis appuyez sur ENTER.  [Ecran du téléviseur] [Afficheur de cet apparéil] Tune Mode

4 Utilisz pour selectionner le mode de syntonisation, puis appuyez sur ENTER.

 [Écran du téléviseur] [Afficheur de cet apparéil] Mode Auto Auto Accord automatique sur la station. Manuel Accord manuel sur la station  Appuyez sur TUNE + ou TUNE - pour selectionner la station que vous souhaitez écouter. Lorsque vous appuyez sur le bouton, vous faites défiler les fréquences une à une.  que vous accordez les stations manuellement, maintenez TUNE + JNE - enforcé pour changer les fréquences en continu.

□ Modification de la durée d'affichage de l'écran

Ce réglage est effectué via l'option "Affich. Audio" (page 111) du menu. Le réglage par défaut est sur "30s". Appuyez sur lorsque l'affichage est eteint pour revenir à l'écran d'origine.

□ Syntonisation en entrant la fréquence radio (Accord direct)

Vous pouvez entraire directement la fréquence de réception pour la syntonisation. 1 Appuyez sur FM pour passer à la source d'entrée "FM". 2 Appuyez sur OPTION. L'écran de menu d'options s'affiche. 3 Utilisez pour sélectionner "Accord direct", puis appuyez sur ENTER. L'écran du tuner direct s'affiche et "- clignote à l'écran.  [Écran du télévisuer] [Afficheur de cet apparéil] Direct Tune  4 Utilisez pour selectionner un numero, puis appuyez sur . L'écran qui vous permet d'entrée la fréquence s'affiche.  [Ecran du téléviseur]  [Afficheur de cet apparéil] - Si est appuyée, l'entrée precedente est immédiatement annulée. 5 Repetez l'etape 4 et entrez la fréquence de la station radio que vous souhaitez écouter. 6 Quand le réglage est terminé, appuyez sur ENTER. La fréquence préréglée est mise au point.

Préglage des stations radio

□ Syntonisation et préréglage automatique des stations radio (Mém. prérégl. Auto)

Vous pouvez prerégler jusqu'à 56 stations. Si vous effectuez la procédure "Mém. prérégl. Auto" après avoir effectué une procédure "Mém. Prééglages", les réglages effectués en mode "Mém. Prééglages" seront écrasés. 1 Appuyez sur FM pour passer à la source d'entrée "FM". 2 Appuyez sur OPTION. L'écran de menu d'options s'affiche. 3 Utilisez pour selectionner "Mém. prérégl. Auto", puis appuyez sur ENTER.  [Écran du téléviseur] [Afficheur de cet apparéil] Auto Preset  4 Appuyez sur ENTER. L'appareil commence à symponiser les stations radio automatiquement et à les prérigler.  [Écran du télévisuer] [Afficheur de cet apparéil] AutoPreset:Start - Lorsque le prépréglage est terminé, la mention "Terminé" s'affichependant environ 5 secondes et l'écran du menu d'options s'éteint.

□ Prérglage de la station radio actuelle (Mém. Prérglages)

Vous pouvez préregler vos stations radio préférencées afin de les retrouver plus facilement. Vous pouvez préregler jusqu'à 56 stations. 1 Accordez la station émettrice que vous souhaitez prérégler. 2 Appuyez sur OPTION. L'écran de menu d'options s'affiche. 3 Utilisez pour selectionner "Mém. Préroglages", puis appuyez sur ENTER. La liste des canaux prédéfinis s'affiche.   4 Utilisez pour selectionner la chaine a prerégler, puis appuyez sur ENTER. La station radio actuelle est preréglée. - Pour préregler d'autres stations, répétez les étapes 1 à 4.    [Afficheur de cet apparéil]  Les nombres de canaux des stations radio définis comme "Passer préréglage" (page 44) sont grisés, mais cela ne vous empêche pas de prérégler ces stations. Lorsque les numéroes de canaux grisés sont préreglés, ils sont mise en surbrillance et le paramètre “Passer prérglage” est défini sur “Marche”.

Canal	Réglages par défaut
1 - 8	87,50 / 89,10 / 98,10 / 108,00 / 90,10 / 90,10 / 90,10 / 90,10 MHz
9 - 16	90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 MHz
17 - 24	90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 MHz
25 - 32	90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 MHz
33 - 40	90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 MHz
41 - 48	90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 MHz
49 - 56	90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 / 90,10 MHz

Ecoute des stations préregliées

Utilisez CH/PAGE ▲▼ pour selectionner le canal préréglé de votrechoix. [Afficheur de cet apparéil]   Vou puez également sélectionner les stations radio prérglées en appuyant sur TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal.

Saisie d'un nom pour la station émettrice préréglée (Nom préréglé)

Vous pouvez utiliser le nom de la station radio prérgée ou le modifier. Vous pouvez saisir jusqu'à huit caractères. 1 Appuyez sur FM pour passer à la source d'entrée "FM". 2 Appuyez sur OPTION. L'écran de menu d'options s'affiche. 3 Utilisez pour selectionner "Nom préréglé", puis appuyez sur ENTER. L'écran Nom de préréglage s'affiche.  [Écran du téléviseur] [Afficheur de cet apparéil] Preset Name  4 Utilisez pour selectionner le groupe de la station radio à nommer, puis appuyez sur ENTER. L'écran qui vous permet de modifier le nom de prééglages s'affiche. - À chaque fois que est sélectionnée, la luminosité évolue de la manière suivante.   [Ecran du téléviseur]  [Afficheur de cet apparéil] 5 Utilisez pour selectionner la station radio à nommer, puis appuyez sur ENTER.  [Écran du téléviseur] [Afficheur de cet apparéil] 1 FM 87.50MHz 6 Utilisez pour selectionner l'étiquette du nom, puis appuyez sur ENTER. L'écran qui vous permet de modifier le nom de préréglages s'affiche. - Si vous scélectionnez "défaut", l'appareil affiche de nouveau la fréquence. 7 Saisissez les caractères, puis appuyez sur OK. - Pour la saisie de caractères, voir page 100. Q Appuyez sur BACK deux fois. L'écran de lecture s'affiche à nouveau.

Saut des stations radio préréglées (Passer préréglage)

Voussoupézdéfinir à l'avance les stations que vous ne souhaitez pasafficher lors de la syntonisation,par groupes ou par stations. Le paramètre de saut du préréglage peut s'avérer utile lors de la syntonisation,car seules vos radios préférences sont affichées. 1 Appuyez sur FM pour passer à la source d'entrée "FM". 2 Appuyez sur OPTION. L'écran de menu d'options s'affiche. 3 Utilisez pour selectionner "Passer préréglage", puis appuyez sur ENTER. L'écran Passer préréglage s'affiche. [Afficheur de cet apparéil]  Preset Skin  4-1 [Pour définiir les stations à ignorer par groupes] ①Utilizez pour selectionner le groupe de stations radio à ignorer. - À chaque fois que est sélectionnée, la luminosité évoûte de la manière suivante.  ② Appuyez sur △ pour sélectionner “Régl. * - *sur Passer”, puis appuyez sur ENTER. Aucune des stations radio du groupe \* - \* selectionné ne s'affiche. ( correspond aux numeros de groupes selectionnés) ③ Appuyez sur BACK.  [Écran du téléviseur]    [Afficheur de cet apparéil]

4.2 [Pour définiir les stations à ignorer par stations]

-2 ①Utilissez pour selectionner le groupe de stations radio à ignorer. - À chaque fois que est sélectionnée, la luminosité évoûte de la manière suivante.  ② Utilisez pour selectionner la station radio à ignorer. ③ Utilisez pour selectionner "Passer". La station selectionnelle ne s'affiche pas.  [Écran du téléviseur]  [Afficheur de cet apparéil]  87.501:45kP

Annulation du saut des canaux préreglés

1 Lorsque l'écran Passer préréglage s'affiche, utilisez < pour sélectionner un groupe contenant une station radio que vous ne souhaitez plus ignorer. 2 Utilisez pour selectionner un station radio que vous ne souhaitez plus ignorer.  [Écran du télévisuer]   [Afficheur de cet apparéil]  3 Utilizez pour sélectionner "Marche". Le saut est annulé.

REMARQUE

Vous ne pouvez pas annuler le saut pour chaque groupe.

Recherche RDS

Le service de radiodiffusion RDS (qui ne fonctionne qu'en bande FM) permet de transmettre des informations supplémentaires, en plus du signal de programme radio classique. Utilisez cette fonction pour vous connecter directement à une station FM avec service RDS.

REMARQUE

Notez que la fonction RDS n'est opérationnelle que lors de la réception de stations compatibles RDS. 1 Appuyez sur FM pour passer à la source d'entrée "FM". 2 Appuyez sur OPTION. L'écran de menu d'options s'affiche. 3 Utilisez pour selectionner "Recherche RDS", puis appuyez sur ENTER.  [Écran du téléviseur] [Afficheur de cet apparéil]

4 Appuyez sur ENTER.

La recherche de stations émettant en RDS démarre alors automatiquement.  [Écran du téléviseur] [Afficheur de cet apparéil]  - Si aucune station RDS n'est trouvée, la recherche continue sur les autres bandes reçues. - Dès qu'une station est découverte, son nom s'affiche à l'écran. - Si aucune station RDS n'est trouvée après une recherche de toutes les fréquences, "PAS DE RDS" s'affiche.  Si vous appuyez sur dans les 5 secondes qui suivent l'instant où le nom de la station émettrice s'affiche, vous pouvez rechercher une autre station.

Recherche PTV

Utilisez cette fonction pour rechercher des stations RDS émettant un certain type de programme (PTY). PTY identifie le type de programme RDS. Les types de programmes disponibles sont affichés de la façon suivante:

NEWS

AFFAIRS

INFO

SPORT

EDUCATE

DRAMA

CULTURE

SCIENCE

VARIED

POP M

ROCK M

EASY M

OLDIES

FOLK M

DOCUMENT

Informations

Affaires courantes

Informations

Sports

Education

Drame

Culture

Science

Divers

Musique pop

Musique rock

Musique pou

tous

Vieux titres

Musique folk

Documentair

WEATHER

FINANCE

CHILDREN

SOCIAL

RELIGION

PHONE IN

TRAVEL

LEISURE

JAZZ

COUNTRY

NATION M

LIGHT M

CLASSICS

OTHER M

Météo

Finance

Programme pour enfants

Affaires sociales

Religion

Entrée de téléphone

Voyages

Détente

Musique jazz

Musique country

Musique nationale

Classique légère

Classique

Autres musiques

1 Appuyez sur FM pour passer à la source d'entrée "FM". 2 Appuyez sur OPTION. L'écran de menu d'options s'affiche. 3 Utilisez pour selectionner "Recherche PTY", puis appuyez sur ENTER.  4 Tout en vérifier sur l'affichage, utilisez pour rechercher un type de programme particulier.   [Afficheur de cet apparéil]

5 Appuyez sur ENTER.

La recherche PTY démarre alors automatiquement. - Si aucune station n'émet le type de programme désigné, une recherche est effectue dans toutes les bandes de réception. - Le nom de la station s'affiche à l'écran à la fin de la recherche. - Si aucune station émettant le type de programme désigné n'est trouvée après la recherche dans toutes les fréquences, le message "PAS DE PROGRAMME" s'affiche.  Si vous appuyez sur < > dans les 5 secondes qui suivent l'instant où le nom de la station émettrice s'affiche, vous pouvez rechercher une autre station.

Recherche TP

TP identifie les programmes d'infos sur le traffic routier. Ceci vous permet de vous renseigner facilement sur le traffic routier avant de quitter votre domicile. Utilisez cette fonction pour rechercher des stations RDS émettant des programmes d'infos routières (stations TP). 1 Appuyez sur FM pour passer à la source d'entrée "FM". 2 Appuyez sur OPTION. L'écran de menu d'options s'affiche. 3 Utilisez pour selectionner "Recherche TP", puis appuyez sur ENTER.  [Ecran du téléviseur] [Afficheur de cet apparéil] TP Search

4 Appuyez sur ENTER.

La recherche TP démarre alors automatiquement.  [Écran du téléviseur]  [Afficheur de cet apparéil] - Si aucune station TP n'est trouvée avec l'opération décrite ci-dessus, la recherche continue sur toutes les bandes reçues. - Le nom de la station s'affiche à l'écran à la fin de la recherche. - Si aucune autre station TP n'est trouvée après une recherche de toutes les fréquences, "PAS DE PROGRAMME" s'affiche.  Si vous appuyez sur dans les 5 secondes qui suivent l'instant où le nom de la station émettrice s'affiche, vous pouvez rechercher une autre station.

Texte Radio

RT permet aux stations RDS d'envoyer des messages qui s'affichent directement à l'écran. "Radio Text" s'affiche à l'écran lorsque des données de texte radio sont reçues. 1 Appuyez sur FM pour passer à la source d'entrée "FM". 2 Appuyez sur OPTION. L'écran de menu d'options s'affiche. 3 Utilisez pour selectionner "Texte Radio", puis appuyez sur ENTER.  [Écran du téléviseur] [Afficheur de cet apparéil]  4 Utilisez pour sélectionner "Marche" et appuyez ensuite sur ENTER.   [Afficheur de cet apparéil] - Pendant la réception d'une station émettant du RDS, les textes transmis seront affichés. - Si aucune donnée de texte n'est transmise, le message “NO TEXT DATA” s'affiche.

□ Touches de commande des stations FM

Touches de commande	Fonction
FAVORITE STATION 1 - 3	Ajout/ réinitialisation des+favorsis
CH/PAGE ▲▼	Sélection de canal préréglé
INFO	Affichage d'information, telles que le nom de la source, le volume et le nom du mode audio
OPTION	Changement du mode de syntonisation / Syntonisation directe des fréquences / Recherche RDS / Recherche PTY / Recherche TP / Texte Radio / Mém. Prééglages / Mém. préégl. Auto / Nom préréglé / Passer prééglage
△▼◇ ▷	Utilisation du curseur
ENTER	Valider
BACK	Retour
SETUP	Menu de configuration
TUNE +, -	Accord (haut/bas)

Ecoute de radio Internet

La radio Internet renvoie aux émissions radio diffusées via Internet. Vous pouvez recevoir des stations radio Internet en provenance du monde entier.

Information importante

Les types de stations radio et les specifications pris en charge par cet appeareil pour la lecture sont indiqués ci-dessous. [Types de stations radio lisibles]

Types de fichiers pris en charge	Internet Radio
WMA (Windows Media Audio)	✓
MP3 (MPEG-1 Audio Layer-3)	✓

[Spécifications des stations radio lisibles]

	Fréquence d'échantillonnage	Débit	Extension
WMA (Windows Media Audio)	32/44,1/48 kHz	48 – 192 kbps	.wma
MP3 (MPEG-1 Audio Layer-3)	32/44,1/48 kHz	32 – 320 kbps	.mp3

Ecoute de radio Internet

1 Préparez la lecture.

① Vérifiez les conditions du réseau, puis mettez en marche cet appeareil (page 21 "Connexion à un réseau domestique (LAN)"). ② Effectuez les “Réglages” si nécessaire (16 page 122).

2 Appuyez sur NETWORK.

- Vous pouvez également appuyer sur INTERNET RADIO pour selectionner directement la source d'entrée "Internet Radio".

3 Utilisez pour selectionner "Internet Radio", puis appuyez sur ENTER.



4 Utilizez pour selectionner l'élément que vous poulez dire, puis appuyez sur ENTER ou .

 \*\*\*\*\* (Nom du pays) Affiche les stations radio Internet traditionnelles de leur pays. Chercher des stations Affiche toutes les stations radio Internet que cet apparéil permet d'éçouter. Chercher de podcasts Affiche les stations radio Internet dans les podcasts que cet apparéil peut écouter. Stations Recommandées Affiche les stations radio Internet recommandées. radiodenon. com Affiche les stations radio Internet ajoutées comme favors dans vTuner. Pour obtenir des instructions sur l'ajout de favors dans vTuner, voir "Utilisation de vTuner pour ajouter des stations radio Internet comme favors" (page 51). Recently Played Stations radio Internet lues récemment. 20 stations peuvent être enregistrées dans "Recently Played". Recherche par mot clé Affiche les stations radio Internet recherchées par mot-clé. Pour la saisie de caractères, voir page 100.

5 Repétez l' étape 4 jusqu'à ce que la liste des stations s'affiche.

La liste des stations s'affiche.

6 Utilisez pour selectionner la station, puis appuyez sur ENTER ou .

La lecture démarre lorsque le tampon atteint "100%".

Réglage de la qualité audio (Restorer)

Ce réglage est effectué via l'option "Restorer" (page 104) du menu. Vous pouvez utiliser la fonction "Restorer" pour restaurer l''état de l'audio avant la compression lorsque vous reglez les basses afin de profiter d'une meilleure lecture. Le réglage par défaut est sur "Mode 3 (Bas)".

Changement de I'affichage de I'écran

Appuyez sur STATUS sur l'appareil principal. L'affichage passe du titre de la plage au nom de la station de radio etc. à chaque fois que vous appuyez sur le bouton.

Retour à l'écran précédent

Appuyez sur ou BACK.

□ Modification de la durée d'affichage de l'écran

Ce réglage est effectué via l'option "Affich. Audio" (1 page 111) du menu. Le réglage par défaut est sur "30s". Appuyez sur lorsque l'affichage est eteint pour revenir a I'ecran d'origine.  - Il existe de nombreuses stations radio Internet, et la qualité des programmes qu'elles émettent, ainsi que le débit des pistes varient enormément. En général, plus le débit est élevé,onne est la qualité sonore, mais en fonction des lignes de communication et du traffic du serveur, les signaux audio transmis en ligne risquent d'être interrompus. A l'opposé, des débits inférieurs impliquent une qualité sonore moindre, mais également moins d'interruptions du son. - "Serveur de la station radio sature" ou "Connexion inactive" s'affiche si la station est saturee ou n'emet pas. - Les noms des dossiers et des fichiers peuvent être affichés sur cet apparéil en tant que titres. Les caractères qui ne peuvent pas être affichés sont replacés par ". (point).

REMARQUE

Le service de base de données des stations radio peut être interrompu sans averissement préalable.

Opérations disponibles via le bouton OPTION

Appuyez sur le bouton OPTION pour afficher un menu de fonctions que vous pouvez utiliser sur l'écran de la TV. Sélectionnez la fonction que vous souhaitez utiliser dans ce menu. Vous pouvez facilement rechercher et utiliser la fonction de votre choix. Recherche de contenu à l'aide de mots-clés (Recherche textuelle) (page 64) Ajout de contenu aux favoris à partir du menu Option (Mémoire des favors) (page 66) Lecture simultanée de musique et d'une image favorite (Voir les images) (page 67)

Lecture de la derniere station radio Internet lue

Cet apparéil mémorise la dernière station radio Internet lue. Si vous appuyez sur INTERNET RADIO pour passer à la fonction Radio Internet à partir d'une autre source d'entrée, la dernière station radio Internet écoutee s'affiche.

Appuyez sur INTERNET RADIO.

La source bascule sur "Internet Radio" et la lecture de la dernière station radio lui commence.

Utilisation de vTuner pour ajouter des stations radio Internet comme favors

Cet apparéil peut syntaxomer les nombreuses stations radio Internet disponibles dans le monde entier. Toutefois, il se peut que vous écrouviez des difficultés à tracer la station radio de votre choix en raison du nombre élevé de stations. Dans ce cas, utilisez vTuner, un site Web de recherche de stations radio Internet conçu exclusivement pour cet apparéil. Vous pouvez utiliser votre ordinateur pour rechercher des stations radio Internet et les ajouter comme favoris. Cet apparéil peut dire les stations radio ajoutées à vTuner.

1 Vérifiez l'adresse MAC de cet apparéil (page 121).

L'écran qui vous permet de modifier le nom de prééglages s'affiche. MAC address: - Vous devrez indiquer l'adresse MAC lorsque vous créées un compte pour vTuner.

2 Accédez au site Web de vTuner (http://www.radiodenon.com) depuis votre ordinateur.

L'écran de connexion à vTuner s'affiche.

3 Entrez l'adresse MAC de cet apparéil, puis cliquez sur "Go".

L'écran de création de compte s'affiche.

4 Entrez votre adresse électronique et le mot de passé de votrechoix.

Le compte est créé et vous pouvez vous connecter.

5 Entre les informations de votre compte (adresselectronique et mot de passer) et connectez-vous.

Le menu supérieur de vTuner s'affiche. 6 Sélectionnez vos critères de recherche (genre, région, langue, etc.). La liste des stations radio correspondant à vos critères s'affiche. - Vous pouvez également entraun un mot-clé pour rechercher une station.

7 Sélectionnez la station radio de votre choix dans la liste, puis cliquez sur l'icone d'ajout aux favoris.

L'écran qui vous permet de creer un groupe de favoris s'affiche.

8 Entre le nom du groupe de favors, puis cliquez sur "Go".

Un groupe de favors incluant la station radio sélectionnée est créé. - Vous pouvez écouter les stations radio Internet ajoutées comme favoris dans vTuner sur "radiodenon.com" (page 49) avec cet apparéil.

□ Touches de commande des radios Internet

Touches de commande	Fonction
INTERNET RADIO	Dernière station radio Internet lue
FAVORITE STATION 1-3	Ajout/ réinitialisation des favorsis
CH/PAGE ▲▼	Recherche de page
INFO	Affichage d'informations, telles que le nom de la source, le volume et le nom du mode audio
OPTION	Recherche textuelle / Mémoire des favorsis / Voir les images
△▽◇ ▷	Utilisation du curseur
ENTER (Appuyez et relâchéz)	Valider
ENTER (Maintenir enforcé)	Arrêt
BACK	Retour
SETUP	Menu de configuration

Lecture de fichiers stockés sur un ordinateur et un stockage NAS

Cet apparéil peut dire les fichiers musicaux et les pistes de lecture (m3u, wpl) enregistrées sur un ordinateur et sur un stockage NAS (Network Attached Storage) prénant en charge DLNA.

Information importante

- La fonction de lecture des fichiers audio sur le réseau de cet apparéil se connecte au serveur à l'aide des technologies indiquées ci-dessous. - Windows Media Player Network Sharing Service - Windows Media DRM10 - Les types de fichiers que cet apparéil peut生存 et les specifications sont indiqués ci-dessous. [Types de fichiers pris en charge]

Types de fichiers pris en charge	Media Server *1
WMA (Windows Media Audio)	✓
MP3 (MPEG-1 Audio Layer-3)	✓
WAV	✓
MPEG-4 AAC	✓*2
FLAC (Free Lossless Audio Codec)	✓
JPEG	✓
ALAC (Apple Lossless Audio Codec)	✓

Vou dez utilise un serveur ou un logiciel serveur compatible avec la diffusion dans les formats correspondants pour dire des fichiers audio et image via un réseau. *1 Serveur média - Cet apparéil est compatible avec les standards MP3 ID3-Tag (Ver. 2). - Cet apparéil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4. - Cet apparéil est compatible avec les tags META WMA. - Si la taille d'image (pixels) de laPOCHETTE d'un album dépasse 500× 500 (WMA/MP3/WAV/FLAC) ou 349× 349 (MPEG-4 AAC), l'appareil peut ne pas dire la musique correctement. - Longueur de bit de quantisation du format WAV: 16 bits - Longueur de bit de quantisation du format FLAC: 16 ou 24 bits *2 Seuls les fichiers non protégés par copyright peuvent être lus sur cet apparéil. Le contenu télécharge sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d'un ordinateur, risquent également d'être protégés par copyright, en fonction des paramètres de l'ordinateur.

REMARQUE

Les types de fichiers non pris en charge par cet apparéil ne sont pas affichés. [Spécifications des fichiers pris en charge]

	Fréquence d'échantillonnage	Débit	Extension
WMA (Windows Media Audio)	32/44,1/48 kHz	48 – 192 kbps	.wma
MP3 (MPEG-1 Audio Layer-3)	32/44,1/48 kHz	32 – 320 kbps	.mp3
WAV	32/44,1/48/88,2/96/176,4/192 kHz	-	.wav
MPEG-4 AAC	32/44,1/48 kHz	16 – 320 kbps	.aac/.m4a/.mp4
FLAC (Free Lossless Audio Codec)	32/44,1/48/88,2/96/176,4/192 kHz	-	.flac
ALAC (Apple Lossless Audio Codec)*	32/44,1/48/88,2/96 kHz	-	.m4a

* Copyright [2012] [D&M Holdings. Inc.] Sous licence de la licence Apache, Version 2.0 (la "License"). Vous ne pouze utiliser ce fichier que conformément aux termes de la licence. Vous pouze obtenir un exemplaire de la Licence à la adresse http://www.apache.org/licenses/License-2.0

Application des paramètres de partage des fichiers multimédia

Dans ce chapitre, nous appliquons les paramètres qui permettent de partirager les fichiers stockés sur un ordinateur et sur un stockage NAS sur le réseau.

Partage de fichiers multimédia stockés sur un ordinateur

Si vous utilisez un serveur media, veillez à appliquer ce paramètre en premier lieu.

Utilisation de Windows Media Player 12 (Windows 7)

REMARQUE

Effectuez cette procédure après avoir appliqué l'option "Catégorie" à l'affichage du panneau de contrôle. 1 Dans le “Panneau de configuration” de l'ordinateur, Sélectionnez “Réseau et Internet” - “Choisir les options de groupe résidentiel et de partage”. 2 Activez la case à cocher "Diffuser mes images, ma musique et mes vidés vers tous les périphériques de mon réseau domestique" et Sélectionnez "Choisir les options de diffusion de contenu multimédia". 3 Sélectionnez "Autorisé" dans la liste déroulante correspondant à "AVR-2113". 4 Sélectionnez "Autorisé" dans la liste déroulante correspondant à "Programmes multimédias sur ce PC et connexions à distance...". 5 Cliquez sur "OK" pour terminer.

Lecture de fichiers stockés sur un ordinateur et un stockage NAS

Utilisation de Windows Media Player 11

1 Lancez Windows Media Player 11 sur l'ordinateur. 2 Sélectionnez "Partage des fichiers multimédias" dans la "Bibliothèque". 3 Activez la case à cocher "Partager mes fichiers multimédias", Sélectionnez "AVR-2113", puis clique sur "Autoriser". 4 Comme à l' étape 3, Sélectionnez l'icone de l'appareil (autres ordinateurs ou périphériques mobiles) que vous souhaitez utiliser comme contrôleur de medias, puis cliquez sur "Autoriser". 5 Cliquez sur "OK" pour terminer.

Partage de fichiers multimédia enregistrés sur un stockage NAS

Modifiez les paramètres du stockage NAS pour autoriser cet apparéil et les autres apparéils (ordonateurs et périhériques mobiles) utilisés en tant que contrôleurs de medias à acceder au stockage NAS. Pour plus de détails, voir le manuel de l'utilisateur fourni avec le stockage NAS.

Lecture de fichiers stockés sur un ordinateur et un stockage NAS

Utilisez cette procédure pour生存 les fichiers audio, les fichiers image ou les listes de lecture.

1 Préparez la lecture.

① Vérifiez les conditions du réseau, puis mettez en marche cet appeareil (2) page 21 "Connexion à un réseau domestique (LAN)". ② Effectuez les “Réglages” si nécessaire (10 page 122). ③ Préparez l'ordinateur (Instructions d'utilisation de l'ordinateur).

2 Appuyez sur NETWORK.

3 Utilisez < > pour selectionner "Media Server", puis appuyez sur ENTER.   4 Utilisez pour selectionner le serveur contenant le fichier à dire, puis appuyez sur ENTER ou . 5 Utilisez pour rechercher l'élément ou le dossier, puis appuyez sur ENTER ou . 6 Répétez l' étape 4 jusqu'à ce que le fichier s'affiche. 7 Utilisez △∇ pour sélectionner le fichier, puis appuyez sur ENTER ou D. La lecture démarre lorsque le tampon atteint "100%".

Réglage de la qualité audio (Restorer)

Ce réglage est effectué via l'option "Restorer" (104) du menu. Vous pourrait utiliser la fonction "Restorer" pour restaurer l''état de l'audio avant la compression lorsque vous reglez les basses afin de profiter d'une meilleure lecture. Le réglage par défaut est sur "Mode 3 (Bas)".

□ Changement de l'affichage de I'écran

Appuyez sur STATUS sur l'appareil principal. L'affichage passé du titre de la plage, au nom de l'artiste, puis au titre de l'album à chaque fois que vous appuyez sur le bouton.

Retour à l'écran précédent

Appuyez sur ou BACK

□ Modification de la durée d'affichage de l'écran

Ce réglage est effectué via l'option "Affich. Audio" (1 page 111) du menu. Le réglage par défaut est sur "30s". Appuyez sur lorsque l'affichage est eteint pour revenir à l'écran d'origine.  - Lorsqu'un fichier WMA (Windows Media Audio), MP3 ou MPEG-4 AAC contient des images de l'album, celles-ci peuvent etre affichees pendant la lecture du fichier. - Si vous utilisez une version 11 ou ultérieure de Windows Media Player, il est possible d'afficher l'album pour les fichiers WMA. - Les fichiers WMA Lossless peuvent être lus avec un serveur prénant en charge la conversion de code, comme Windows Media Player Version 11 ou ultérieure.

REMARQUE

- La durée nécessaire à l'affichage des fichiers image (JPEG) dépend de la taille de ceux-ci. - L'ordre dans lequel les plages/fichiers sont affichés dépend des paramètres du serveur. Si les plages/fichiers ne sont pas affichés dans l'ordre alphabetique à cause des specifications du serveur, il se peut que la recherche par la première lecture ne fonctionne pas correctement.

Lecture de fichiers stockés sur un ordinateur et un stockage NAS

Opérations disponibles via le bouton OPTION

Appuyez sur le bouton OPTION pour afficher un menu de fonctions que vous pouvez utiliser sur l'écran de la TV. Sélectionnez la fonction que vous souhaitez utiliser dans ce menu. Vous pouvez facilement rechercher et utiliser la fonction de votre choix. Recherche de contenu à l'aide de mots-clés (Recherche textuelle) (page 64) Lecture repétée (Répéter) (page 65) Lecture aléatoire (Aléatoire) (page 65) Ajout de contenu aux favors à partir du menu Option (Mémoire des favors) (page 66) Lecture simultanée de musique et d'une image favorite (Voir les images) (page 67) Lecture d'images fixes dans l'ordre (Diaporama) (page 67)

□ Touches de commande du serveur média

Touches de commande	Fonction
FAVORITE STATION 1-3	Ajout/reinitialisation des+favors
CH/PAGE ▲▼	Recherche de page
INFO	Affichage d'informations, telles que le nom de la source, le volume et le nom du mode audio
OPTION	Recherche textuelle / Lecture repétée / Lecture aléatoire / Mémoire des+favors / Voir les images / Diaporama
△▼◇◇	Utilisation du curseur / Recherche auto (cue, △▼)
ENTER (Appuyez et relâchéz)	Valider
ENTER (Maintenir enforcé)	Arrêt
BACK	Retour
SETUP	Menu de configuration
I-I-I-I	Recherche auto (cue)
▷/■	Lecture / Pause

Utilisation des services en ligne

Cet apparéil prend en charge la lecture des services en ligne répertoriés ci-dessous.

A Propos de Last.fm ( page 57)

Last.fm apprend vos goûts... et vous propos un moyen génial pour découvert de nouvelles musiques. Notre nouveau récepteur AV DENON est très intelligent. Vous avez la possibilité de créé un profil Last. fm gratuite lorsque vous utilisez pour la première fois yours récepteur AV DENON et vous conserverez ainsi magiquement la trace de tous les titres que vous entendez. Lorsque vous vous inscrivez sur http://www.last.fm, vous pouze voir le classement de vos artistes préféres, consulter des milliers de critiques, de biographies et d'œuvres, et obtenir des recommendations pour des concerts à ne pas manquer dans votre région. En vous abonnant pour une somme modique, vous pourrez profiter d'un besoin illimité de stations de radio personalisées sans publicité. Pour plus de détails, rendez-vousès aujourd'hui sur http://www.last.fm/subscribe. Votre abonnement vous donne également accès à la radio Last.fm sur une très grande gamme de produits musicaux, dont vous récepteur AV DENON. Cette fonction n'est pas disponible dans tous les pays. Pour plus d'informations, visitez le site http://www.last.fm/hardware.

A Propos de Flickr ( page 60)

Flickr est un service de partage de photos en ligne lancé en 2004. Vous pouvez utiliser cet apparéil pour regarder les photos rendues publiques par les utilisateurs de Flickr. Vous n'avez pas besoin de compte pour utiliser Flickr. Pour voir des photos que vous avez vous-même enregistrées, vous devrez dispose d'un compte qui vous permettra de téléverser ces photos sur le serveur de Flickr. Pour plus de détails, rendez-vous sur la page d'accueil de Flickr. http://www.flickr.com/

A Propos de Spotify (page 62)

Ouvrez des horizons musicaux nouveaux avec votre Denon. Avec Spotify, vous pouvez bénéficier d'un accès immédiat à des milliers de morceaux. Voudevez souscrite un abonnement Spotify Premium. Pour plus de détails, rendez-vous sur la page d'accueil de Spotify. http://www.spotify.com

Écoute de Last.fm

La radio Last.fm n'est pas disponible dans tous les pays. Pour plus d'informations, consultez la page http://www.last.fm/hardware. Vous devrez par ailleurs vous abandonner. Faites-le dés aujourd'hui sur http:// www.last.fm/subSCRIBE.

1 Préparez la lecture.

① Vérifiez les conditions du réseau, puis mettez en marche cet appeareil (R) page 21 "Connexion à un réseau domestique (LAN)". ② Effectuez les “Réglages” si nécessaire (page 122). ③ Procedez à l' étape 3 et ouvrez un compte Last.fm. - Si vous disposez déjà d'un compte Last.fm, il n'est pas nécessaire d'en creer un nouveau. Utilisez votre compte Last.fm existant.

2 Appuyez sur NETWORK.

3 Utilizez pour selectionner "Last.fm", puis appuyez sur ENTER.   4 Si vous avez un compte Last.fm, utilisez pour selectionner "J'ai un compte Last.fm". Ensemble, appuyez sur ENTER ou sur .  - Si vous n'avez pas de compte Last.fm, appuyez sur pour selectionner "Je découvert Last.fm". Ensuite, appuyez sur ENTER. Créez un compte en suivant les instructions affichées à l'écran. 5 Utilisez pour saisir votre nom d'utilisateur et leur mot de passer.  - Pour la saisie de caractères, voir page 100. 6 ÀpRES avoir saisi votre nom d'utilisateur et votre mot de passer, Sélectionnez “OK”, puis appuyez sur ENTER. Si le nom d'utilisateur et le mot de passer correspondent, le menu principal de Last.fm s'affiche. 7 Utilisez pour selectionner le menu, puis appuyez sur ENTER.

Popular Stations	Pour écouter les artistes et les tags les plus populaires dans votre région.
Your Recent Stations	Pour dire les stations que vous avez écoutees récemment.
Your stations	Vous peuvent dire des titres provenant des stations personnalisées suivantes ("Your Recommended Radio", "Your Library", "Your Friends' Radio", "Your Top Artists").
Search Stations	Vous peuvent effectuer une recherche de station par artiste ou par tag.

8 Utilisez pour selectionner une station, puis appuyez sur ENTER ou sur / pour demarrer la lecture. La lecture démarre et l'écran suivant s'affiche.

9 Options de menu sur l'écran de lecture.


Love this track

Signaler vos coups de cœur vous permet d'améliorer vos recommendations sur Last.fm et vous pourrez en option les partager sur les réseaux sociaux les plus connus.

Ban this track

Si vous bannissez un titre, nous ne le diffuserons plus. Vous pouvez annuler ce choix sur le site Web Last.fm.

Scrobbling

Le "scrobbling" envoie sur votre compte Last.fm les titres que vous avez écoulés. Vous pourrez voir le classement des morceaux de musique que vous avez écoulés, obtenir des suggestions pour de nouvelles musiques et des recommendations pour des événements dans votre région, et partager vos goûts musicaux avec vos amis. Vous pouze activer ou désactiver ce service en utilisant cette option. Plus vous "scrobblez",更好地 seront vos Recommendations.

REMARQUE

- Le mot de passer ne doit pas avoir plus de 99 caractères. - Appuyez BACK pour annuler l'entrée. Quand "Annuler l'entrée ?" s'affiche, Sélectionnez "Oui", puis appuyez sur ENTER.

Réglage de la qualité audio (Restorer)

Ce réglage est effectué via l'option "Restorer" (104) du menu. Vous pouvez utiliser la fonction "Restorer" pour restaurer l''état de l'audio avant la compression lorsque vous reglez les basses afin de profiter d'une meilleure lecture. Le réglage par défaut est sur "Mode 3 (Bas)".

□ Changement de l'affichage de I'écran

Appuyez sur STATUS sur l'appareil principal. L'affichage passé du titre de la plage au nom de la station de radio à chaque fois que vous appuyez sur le bouton.

Retour à l'écran précédent

Appuyez sur ou BACK.

□ Modification de la durée d'affichage de l'écran

Ce réglage est effectué via l'option "Affich. Audio" (page 111) du menu. Le réglage par défaut est sur "30s". Appuyez sur l'offichage est eteint pour revenir a I'ecran d'origine.

Déconnexion

Déconnectez cet apparéil de votre compte Last.fm.

1 Dans le menu supérieur de Last. fm, appuyez sur BACK.



2 Lorsque le menu contextuel s'affiche, utilisez pour selectionner "Oui", puis appuyez sur ENTER.

□ Touches de commande de Last.fm


Touches de commande	Fonction
CH/PAGE ▲▼	Recherche de page
INFO	Affichage d'informations, telles que le nom de la source, le volume et le nom du mode audio
△▽◇ ▷	Utilisation du curseur / Recherche auto (cue, △▽)
ENTER (Appuyez et relâchéz)	Valider
ENTER (Maintenir enforcé)	Arrêt
BACK	Retour
SETUP	Menu de configuration
▶▶I	Recherche auto (cue)

Visionner des photos sur le site Flickr

Vou puevez visionner les photos partagées par certains utilisateurs ou toutes les photos partagées sur Flickr.

Visionner des photos partagées par certains utilisateurs

1 Préparez la lecture.

① Vérifiez les conditions du réseau, puis mettez en marche cet appeareil (2) page 21 "Connexion à un réseau domestique (LAN)". ② Effectuez les “Réglages” si nécessaire (10 page 122).

2 Appuyez sur NETWORK.

3 Utilisez pour selectionner "Flickr", puis appuyez sur ENTER.   4 Utilisez pour selectionner "Add Flickr Contact", puis appuyez sur ENTER ou .  5 Dans "Contact", ajoutez le nom d'écran (nom d'utilisateur à afficher) que vous souhaitez ajouter. - Pour la saisie de caractères, voir page 100. 6 Àprous avoir saisi le “Contact”, appuyez sur OK. Le nom d'écran est ajouté à “Contact” et le nom d'écran entree à l' étape 5 est affiché sur l'écran supérieur de Flickr. - Si vous saississez un nom d'écran qui n'este pas, le message "Le contact Flickr saisi est introuvable" apparait. Entrez le nom d'écran correct. 7 Utilisez pour selectionner le dossier, puis appuyez sur ENTER ou sur . Favorites Permet d'afficher les photos préféries de l'utilisateur spécifique. Photostream Permet d'afficher une liste de photos partagées. PhotoSets Permet d'afficher la liste du dossier (album photo). Contacts Affiche le nom d'écran utilisé par l'utilisateur spécifique dans Contacts. Remove this Contact Add this Contact Efface un utilisateur des contacts Flickr. Ajoute un utiliseur des contacts Flickr. 8 Utilisez pour selectionner le fichier, puis appuyez sur ENTER ou sur . Le fichier selectionné s'affiche. Retour à l'écran précédent Appuyez sur ou BACK.

Opérations disponibles via le bouton OPTION

Appuyez sur le bouton OPTION pour afficher un menu de fonctions que vous pouvez utiliser sur l'écran de la TV. Sélectionnez la fonction que vous souhaitez utiliser dans ce menu. Vous pouvez facilement rechercher et utiliser la fonction de votre choix. Lecture d'images fixes dans l'ordre (Diaporama) (18 page 67)

Visionner toutes les photos sur Flickr

1 Utilisez pour selectionner "All Content", puis appuyez sur ENTER ou .   2 Utilizez pour selectionner le dossier, puis appuyez sur ENTER ou sur . Interestingness Permet d'afficher les photos les plus appréciées en fonction du nombre de commentaires d'utilisateurs ou du nombre de fois auxquelles elles sont ajoutées comme favoris. Recent Permet d'afficher les dernières photos ajoutées. Search by text Permet de recher des photos par mot clé. 3 Utilisez pour selectionner le fichier, puis appuyez sur ENTER ou sur . Le fichier selectionné s'affiche.

REMARQUE

Selon le format du fichier, certaines photos ne peuvent pas etre visionnées.

□ Touches de commande de Flickr


Touches de commande	Fonction
CH/PAGE ▲▼	Recherche de page
INFO	Affichage d'informations, telles que le nom de la source, le volume et le nom du mode audio
OPTION	Diaporama
△▽◇◇	Utilisation du curseur / Recherche auto (cue, △▽)
ENTER (Appuyez et relâchéz)	Validator
ENTER (Maintenir enforcé)	Arrêt
BACK	Retour
SETUP	Menu de configuration

Écoute de Spotify

Ouvrez des horizons musicaux nouveaux avec votre Denon. Avec Spotify, vous pouvez bénéficier d'un accès immédiat à des milliers de morceaux. Vous doivent souscrire un abonnement Spotify Premium. Pour plus de détails, rendez-vous sur la page d'accueil de Spotify. http://www.spotify.com

1 Préparez la lecture.

① Vérifiez les conditions du réseau, puis mettez en marche cet appeareil (R2 page 21 "Connexion à un réseau domestique (LAN)"). ② Effectuez les “Réglages” si nécessaire (page 122). ③ Procedez à l' étape 5 et ouvrez un compte Spotify. - Si vous disposez déjà d'un compte Spotify, il n'est pas nécessaire d'en creer un nouveau. Utilisez votre compte Spotify existant.

2 Appuyez sur NETWORK.

3 Utilisez pour selectionner "Spotify", puis appuyez sur ENTER.   4 Si vous disposez d'un compte Spotify, appuyez sur ENTER.  5 Utilisez pour saisir votre nom d'utilisateur et votre mot de passer.  - Le mot de passer ne doit pas avoir plus de 99 caractères. Pour la saisie de caractères, voir page 100. - Les types de caractères qui peuvent être saisis sont indiqués ci-dessous. [Majuscules/Chiffres/Symboles] ABCDEFGHIJKLMNOPQRSTUVWXYZ ÄÄÄÄÄÄEÇDEEEELIINÖOOOÜUUUÜYP 0123456789 !#"#$%&'(*)+,;<=> [Minuscules/Chiffres/Symboles] abcdefghijklmnopqrstuvwxyz äääääæçöéeeiinööooüuuuþyβ 0123456789 . @-_/:"[\]^'{|} - Lorsque vous appuyez sur pendant la saisie, vous pouvez changer les majuscules en minuscules et vice-versa. - Appuyez BACK pour annuler l'entrée. Quand "Annuler l'entrée ?" s'affiche, Sélectionnez "Oui", puis appuyez sur ENTER. 6 ÀpRES avoir saisi votre nom d'utilisateur et votre mot de passer, Sélectionnez “Connexion”, puis appuyez sur ENTER. Si le nom d'utilisateur et le mot de passer correspondent, le menu principal de Spotify s'affiche. 7 Utilisez pour selectionner le menu, puis appuyez sur ENTER.  Search Recherche des morceaux, des artistes et des albums à l'aide de mots clés. What's New Affiche la liste des albums les plus récents. Starred Affiche la liste de votre sélection de morceaux. Playlists Affiche les listes de lecture de Spotify. Accounts Permet de:gérer les comptes (déconnexion, Accounts ajouter un nouvel utiliseur, changer d'utiliser). 8 Utilisez pour selectionner une station, puis appuyez sur ENTER ou sur / II pour démarrer la lecture. La lecture démarre et l'écran suivant s'affiche.

9 Options de menu sur l'écran de lecture.

  Star this track Ajoute une étoile au morceau sélectionné. Browse "Nom d'artiste" Affiche la liste des albums de l'artiste du morceau en cours de lecture. Browse "Nom d'album" Affiche la liste des morceaux de l'album en cours de lecture.

Réglage de la qualité audio (Restorer)

Ce réglage est effectué via l'option "Restorer" (18 page 104) du menu. Vous pourrait utiliser la fonction "Restorer" pour restaurer l''état de l'audio avant la compression lorsque vous reglez les basses afin de profiter d'une meilleure lecture. Le réglage par défaut est sur "Mode 3 (Bas)".

□ Changement de l'affichage de I'écran

Appuyez sur STATUS sur l'appareil principal. L'affichage passé du titre de la plage, au nom de l'artiste, puis au titre de l'album à chaque fois que vous appuyez sur le bouton.

Retour à l'écran précédent

Appuyez sur ou BACK

□ Modification de la durée d'affichage de l'écran

Ce réglage est effectué via l'option "Affich. Audio" (page 111) du menu. Le réglage par défaut est sur "30s". Appuyez sur lorsque l'affichage est eteint pour revenir à l'écran d'origine.

Opérations disponibles via le bouton OPTION

Appuyez sur le bouton OPTION pour afficher un menu de fonctions que vous pouvez utiliser sur l'écran de la TV. Sélectionnez la fonction que vous souhaitez utiliser dans ce menu. Vous pouvez facilement rechercher et utiliser la fonction de votre choix. □ Touches de commande de Spotify

Touches de commande	Fonction
CH/PAGE ▲▼	Recherche de page
INFO	Affichage d'informations, telles que le nom de la source, le volume et le nom du mode audio
OPTION	Lecture répertée / Lecture aléatoire
△▼◇ ▷	Utilisation du curseur / Recherche auto (cue, △∇)
ENTER (Appuyez et relâchéz)	Valider
ENTER (Maintenir enforcé)	Arrêt
BACK	Retour
SETUP	Menu de configuration
I←→ I	Recherche auto (cue)
▶/||	Lecture / Pause

Lecture repétée (Répéter) (page 65) Lecture aléatoire (Aléatoire) (page 65)

Fonctions pratiques

Dans ce chapitre, nous décrivons l'utilisation des fonctions pratiques des sources NETWORK et USB. Les sources indiquées sous les titres de chaque description sont celles qui sont autorisées à utiliser ces fonctions.

Recherche de contenu à l'aide de mots-clés (Recherche textuelle)

 3 Entrez le premier caractère de la station radio Internet ou du fichier recherche(e), puis appuyez sur OK. - Pour la saisie de caractères, voir page 100.  La fonction "Recherche textuelle" recherche les stations radio Internet ou les fichiers qui commencent par le premier caractère saisi dans la liste affichée.

REMARQUE

"Recherche textuelle" peut ne pas fonctionner pour certaines listes.

Lecture des résultats de la recherche

Utilisez pour selectionner le contenu que vous souhaitez dire, puis appuyez sur ENTER ou La lecture débute.

Lecture repétée (Répéter)

USB Media Server Spotify 1 Pendant la diffusion du content, appuyez sur OPTION. L'écran de menu d'options s'affiche. 2 Utilisez pour selectionner "Répéter", puis appuyez sur ENTER.  3 Utilisez pour selectionner le mode Lecture repétée.  - À chaque fois que est sélectionnée, la luminosité évèle de la manière suivante.  Arret Le mode de lecture repétée est annulé. Un Le fichier en cours de lecture est repété en boucle. Tous Tous les fichiers du dossier en cours de lecture sont répétés en boucle. 4 Appuyez sur ENTER. L'écran de lecture s'affiche à nouveau.

Lecture aléatoire (Aléatoire)

USB Media Server Spotify 1 Pendant la diffusion du content, appuyez sur OPTION. L'écran de menu d'options s'affiche. 2 Utilisez pour selectionner "Aléatoire", puis appuyez sur ENTER.   3 Utilisez pour selectionner le mode Lecture aléatoire.  - À chaque fois que <Δ> est sélectionnée, la luminosité évoue de la manière suivante.     Arrêt Désactiver la lecture aléatoire. Marche Activer la lecture aléatoire. 4 Appuyez sur ENTER. L'écran de lecture est à nouveau affché. La lecture aléatoire sélectionne une plage au hasard parmi les plages disponibles à chaque fois que la lecture d'une plage est terminée. Par conséquent, il se peut que la même plage soit lue plusieurs fois de suite.

Fonction Favoris

Vou pouve ajouter du contentu aux favors de deux manieres: ① Ajoutez du contenu aux favors à partir du menu Option ② Ajoutez du contenu au bouton FAVORITE STATION

Ajout de contenu aux favors à partir du menu Option (Mémoire des favors)

Internet Radio Media Server Voupeuz ajouter un maximum de 100 éléments aux favors pour toutes les sources (radio Internet et serveur media).

1 Pendant la diffusion du content, appuyez sur OPTION.

L'écran de menu d'options s'affiche.

2 Utilisez pour selectionner "Mémoire des favoris", puis appuyez sur ENTER.

"Favori ajoute" s'affiche et le contenu en cours est ajoute au favoris.   - Lorsque l'opération est terminée, vous revenez à l'écran de lecture.

Lecture du contenu ajoute dans "Mémoire des favoris"

1 Appuyez sur NETWORK.

2 Utilisez pour selectionner "Favorites", puis appuyez sur ENTER.

  3 Utilisez pour selectionner le contenu que vous souhaitez dire, puis appuyez sur ENTER ou D. La lecture débute.

Ajout de contenu au bouton FAVORITE STATION

Vous pouvez ajouter un maximum de trois types de contenu.

REMARQUE

- Remarque: si vous ajoutez du contenu à un numéro qui en inclut déjà, l'ancien contenu est supprimé. - Les opérations suivantes mettent à jour la base de données sur le serveur média, ce qui peut empêcher la lecture des fichiers musicaux ajoutés. - Lorsque vous quittez le serveur média, puis le redémarrez. - Lorsque des fichiers audio sont effacés ou ajoutés dans le serveur média. Lorsque le contenu est en cours de lecture, appuyez sur l'un des boutons FAVORITE STATION 1 - 3 tout en le maintainant enforcé pendant plus de 3 secondes. Le contenu est ajoute au bouton sur lequel vous avez appuyé.   Le contenu ajoute au bouton FAVORITE STATION varie selon la source d'entrée.

Source d'entrée	Contenu que vous pouvez ajouter
FM	Source d'entrée/Station radio
Internet Radio	Source d'entrée/Station radio Internet
Media Server	Source d'entrée/Plage
Last.fm	Source d'entrée
Flickr	Source d'entrée
Spotify	Source d'entrée
Favorites	Source d'entrée

Lecture du content au bouton FAVORITE STATION

Vous pouvez facilement acceder au contenu en appuyant sur le bouton FAVORITE STATION. Appuyez sur l'un des boutons FAVORITE STATION 1 - 3 auquel vous avez ajouté du contenu. La lecture débute.

Suppression du contentu ajoute aux favoris (Supprimer les favors)

1 Appuyez sur NETWORK. 2 Utilisez < pour selectionner "Favorites", puis appuyez sur ENTER.   3 Utilisez pour selectionner le contenu que vous souhaitez supprimer des favors, puis appuyez sur OPTION. L'écran de menu d'options s'affiche. 4 Utilisez pour selectionner "Supprimer les favorsis", puis appuyez sur ENTER. "Favori déplace" s'affiche et le contenu sélectionné est supprimé des favors.  - Lorsque l'opération est terminée, vous revenez à l'écran initial.

Lecture simultanée de musique et d'une image favorite (Voir les images)

USB Internet Radio Media Server  Lisezune image fixe (page 60).  Lisez un fichier musical ou une station radio Internet (page 49, 54).  Appuyez sur OPTION. L'écran de menu d'options s'affiche.  Utilisz pour selectionner "Voir les images", puis appuyez sur ENTER. Le menu d'options disparait et l'image diffusée est affichée à l'écran.

Lecture d'images fixes dans l'ordre (Diaporama)

Vous pouvez dire des images fixes (JPEG) stockées sur un dispositif mémoire USB ou un serveur média, ainsi que des images issues de Flickr sous forme de diaporama. Vous pouvez également définir la durée d'affichage. USB Media Server Flickr  Lancez la lecture d'une image et appuyez sur OPTION. L'écran de menu d'options s'affiche.  Utilisez pour sélectionner "Diaporama", puis appuyez sur ENTER.    Utilisez pour définir la durée d'affichage. - À chaque fois que <Δ> est sélectionnée, la luminosité évoue de la manière suivante.  Arre Le diaporama n'est pas lu. 5s-60s Réglez la durée d'affichage d'une image lors de la lecture d'images en diaporama.  Appuyez sur ENTER. Le diaporama s'affiche à l'écran.  Cet apparéil lit les fichiers images (JPEG) dans l'orientation dans laquelle ils ont été enregistrés dans le dossier.

Fonction AirPlay

Profitez de la musique de votre bibliothèque iTunes avec un son de qualité, n'importe où dans votre maison ou votre appartement. Utilisez l'Apple Application Remote* pour iPhone, iPod touch et iPad pour contrôle iTunes depuis n'importe que toute piece de leur habitation. * Disponible en téléchargement gratuite depuis l'App Store.

Jouer directement de la musique d'iPhone, iPod touch, ou iPad

Si vous mettez à jour leur "iPhone/iPod touch/iPad" avec iOS 4.2.1 ou une version plus récente, vous allez pouvoir diffuser en continu la musique enregistrée dans votre "iPhone/iPod touch/iPad" directement vers cet apparéil. 1 Réglez les paramètres Wi-Fi de votre iPhone, iPod touch ou iPad. - Pour plus de détails, voir le manuel de votre apparéil. 2 Demarrez l'iPhone ou l'iPod touch ou lancez l'application iPad music ou iPod. s'affiche sur l'écran de l'iPhone, iPod touch ou iPad. 3 Tapez sur l'icone AirPlay ▲ . 4 Sélectionnez l'enceinte que vous souhaitez utiliser.

REMARQUE

Pendant la lecture avec la fonction AirPlay, le son est restitué au niveau sonore régled sur l'iPhone, l'iPod touch ou l'iPad ou dans iTunes. Vous doivent baiser le volume de l'iPhone, de l'iPod touch, de l'iPad ou d'iTunes avant de lancer la lecture, puis le régler au niveau adéquat.

Lecture de la musique iTunes avec cet apparéil

1 Installéz iTunes 10 ou une version plus récente sur un Mac ou un PC sous Windows connecté au même réseau que cet apparéil. 2 Allumez cet apparéil. Réglez "Contrôle IP" (page 121) sur "Toujours actif" pour cet apparéil.

REMARQUE

Si "Contrôle IP" est régèle sur "Toujours actif", l'appareil consume plus d'énergie en mode veille. 3 Lancez iTunes et cliquez sur l'icone AirPlay affichee en bas a droite de la fenetre, puis selectionnez cet apparéil dans la liste.  4 Choisissez un morceau et cliquez pour lancer la lecture dans iTunes. La musique va etre transmise en continu vers cet appareil.

Selection d'enceintes (matériels) multiples

Il est possible de dire les titres d'iTunes sur des enceintes (matériels) compatibles AirPlay dont vous disposez chez vous en dehors de celles de cet apparéil. 1 Cliquez sur l'icone AirPlay l et selectionnez "Haut-parleurs multiples" dans la liste.

2 Cochez les enceintes que vous poulez utiliser.


Réalisation des opérations de lecture sur iTunes avec la télécommande de cet apparéil

Vous pouvez commander la lecture, la mise en pause et la recherche automatique (repères) des titres d'iTunes avec la télécommande de cet apparéil. 1 Sélectionnez "Édition" - "Préférences..." dans le menu. 2 Sélectionnez "Appareils" dans la fenêtre des réglages d'iTunes. 3 Sélectionnez "Permettre le contrôle d'iTunes à partir de haut-parleurs distants", puis cliquez sur "OK".    s'affiche sur l'écran du menu pendant actionnement d'AirPlay. - La source d'entrée va basculer sur "NETWORK" au démarrage de la lecture AirPlay.  - Vous pouvez arrêté la lecture d'AirPlay en appuyant sur le < ou enCHOISIGSANT une autre source d'entree. - Pour voir en même temps les noms du titre et de l'artiste, appuyez sur STATUS sur l'appareil principal. - Pour savoir comment utiliser iTunes, consultez également l'aide d'iTunes. - L'écran peut être différent selon le système d'exploitation et les versions du logiciel. Cet apparéil vous permet de profiter de différentes sortes de contenu surround et stéreo. Les formats audio multi-canaux sont pris en charge par de nombreux contenus, dont les disques Blu-ray et les DVD, ainsi que la télévision numérique et les films/musiciques disponibles sur Internet. Cet appeareil prend en charge la lecture de la plupart de ces formats audio multi-canaux. Il prend également en charge la lecture surround des autres formats audio, tels que l'audio stéreo 2 canaux. Cet appeareil génère automatiquement une liste de l'ensemble des modes audio lisibles en fonction du format audio d'entrée et de la configuration actuelle des enceintes, puis l'affiche à l'écran. Aussi, vous pouvez sélectionner un mode de lecture surround correct, même si vous n'êtes pas familiarisé avec la sélection des modes audio. Testez différents modes de lecture surround et profitez d'une lecture surround par le biais du mode que vous préférez. [Exemple] Lorsque vous appuyez sur MOVIEet maintenez le bouton enforcé  Cet apparéil offre non seulement des modes audio conformés aux formats enregistrés sur les disques tels que Dolby et DTS mais aussi des types de mode élargis qui sont compatibles avec la configuration de vos enceintes, y compris les enceintes avant-haut et les enceintes surround arrêt, ainsi que des "Mode d'écoute original" qui créé une atmôspère de ROCK ARENA, JAZZ CLUB, etc. Les modes audio affichés incluent le mode de lecture stéreo 2 canaux.  Pour connaître les formats audio enregistrés sur un disque, voir la pochette de celui-ci.

Selection d'un mode d'écoute

1 Lire l'appareil sélectionné (page 31 - 62). 2 Appuyez sur le bouton MOVIE, MUSIC ou GAME tout en le maintainant enforcé pour selectionner un mode d'écoute. Cet apparéil génère et affiche automatiquement la liste des modes audio disponibles. - À chaque fois que vous appuyez sur MOVIE, MUSIC ou GAME, vous changez de mode d'écoute.  Bascule sur le mode d'écoute qui convient pour profiter des films et des programmes TV.  Bascule sur le mode d'écoute qui convient pour profiter de la musique.  Bascule sur le mode d'écoute qui convient pour profiter des jours. - Appuyez sur MOVIE, MUSIC ou GAME pour afficher une liste des modes d'écoute qui peuvent être selectionnés. Chaque fois que vous appuyez sur MOVIE, MUSIC ou GAME, le mode d'écoute change. - Lorsque la liste est affichée, vous pouvez également utiliser pour selectionner un mode d'écoute.  - Le bouton MOVIE, MUSIC ou GAME mémorise le dernier mode audio sélectionné pour ce bouton. Le fait d'appuyer sur MOVIE, MUSIC ou GAME appelle le mode audio sélectionné lors de la lecture précédente. - Si le contentu diffusé ne prend pas en charge le mode audio sélectionné précédemment, le mode audio standard correspondant au contentu est sélectionné automatiquement.

Lecture Direct

Le flux audio enregistré dans la source est lu tel quel. 1 Lire l'appareil selectionné (page 31 - 62).  2 Appuyez sur PURE pour sélectionner "DIRECT". La lecture en direct commence.

Lecture Pure direct

Ce mode permet une lecture deILAmeure qualite sonore qu'en mode "DIRECT".Desactivez I'affichage de l'amplificateur pour couper le circuit video analogue. Cela elimine la source du bruit qui compromet la qualite sonore. 1 Lire l'appareil selectionné (page 31 - 62).  2 Appuyez sur PURE pour sélectionner "PURE DIRECT On". L'écran s'assombrit et la lecture Pure direct commence.  En mode d'écoute DIRECT et PURE DIRECT, les éléments suivants ne peuvent pas'être régles. Tonalite (page 104) Dynamic EQ (page 106) - Restorer (104) - MultEQ® XT (105) Dynamic Volume ( page 106)

REMARQUE

- Les signaux video sont émis uniquement si les signaux HDMI sont lus en mode PURE DIRECT. - Lorsque le mode PURE DIRECT est actif, l'écran de menu n'est pas affché. - En mode PURE DIRECT, l'écran s'eteint et semble être hors tension.

Mode d'écoute

- Vous pouvez sélectionner les modes d'écoute suivants à l'aide de MOVIE, MUSIC, GAME, et PURE. - Ajustez l'effet du champ sonore avec le menu "Paramètres surr." (102) pour profiter de votre mode audio favori.

Touch de commande	Signal d'entrée	Mode d'entrée
MOVIE	2 canaux *1	STEREO
		DOLBY PLIIx Cinema *2
		DOLBY PLII Cinema *2
		DOLBY Pro Logic *2
		DTS NEO:6 Cinema *2
		DOLBY PLIIz Height *2
		MULTI CH STEREO
		MONO MOVIE
		VIRTUAL
	Multicanal *3	STEREO
	Dolby Digital	DOLBY DIGITAL
		DOLBY DIGITAL EX
		DOLBY DIGITAL + PLIIx Cinema
		DOLBY DIGITAL + PLIIz
	Dolby TrueHD	DOLBY TrueHD
		DOLBY TrueHD + EX
		DOLBY TrueHD + PLIIx Cinema
		DOLBY TrueHD + PLIIz
	Dolby Digital Plus	DOLBY DIGITAL Plus
		DOLBY DIGITAL Plus + EX
		DOLBY DIGITAL Plus + PLIIx Cinema
		DOLBY DIGITAL Plus + PLIIz
	DTS	DTS SURROUND
		DTS ES DSCRT 6.1
		DTS ES MTRX 6.1
		DTS 96/24
		DTS + NEO:6
		DTS + PLIIx Cinema
		DTS + PLIIz

Touch de commande	Signal d'entrée	Mode d'entrée
MOVIE	DTS-HD / DTS Express	DTS-HD HI RES
		DTS-HD MSTR
		DTS Express
		DTS-HD + NEO:6
		DTS-HD + PLIIx Cinema
		DTS-HD + PLIIz
	Multicanaux PCM	MULTI CH IN
		MULTI CH IN 7.1
		MULTI IN + Dolby EX
		MULTI IN + PLIIx Cinema
		MULTI IN + PLIIz
	Multicanal *3	MULTI CH STEREO
		MONO MOVIE
		VIRTUAL

*1 2 canaux compte également une entrée analogue. *2 Ce mode lit une source 2 canaux en lecture 5.1 ou 7.1 canaux. Vous ne pouvez pas le sélectionner si vous utilisez un casque audio ou si vous utilisez uniquement les enceintes avant. *3 Certains modes d'écoute ne sont pas sélectionnables, selon le format audio ou le nombre de canaux du signal d'entrée. Pour plus de détails, voir "Types de signaux d'entrée et modes audio correspondants" (page 139).

Touch de commande	Signal d'entrée	Mode d'entrée
MUSIC	2 canaux *1	STEREO
		DOLBY PLIIx Music *2
		DOLBY PLII Music *2
		DTS NEO:6 Music *2
		DOLBY PLIIz Height *2
		MULTI CH STEREO
		ROCK ARENA
		JAZZ CLUB
		MATRIX
		VIRTUAL
	Multicanal *3	STEREO
	Dolby Digital	DOLBY DIGITAL
		DOLBY DIGITAL EX
		DOLBY DIGITAL + PLIIx Music
		DOLBY DIGITAL + PLIIz
	Dolby TrueHD	DOLBY TrueHD
		DOLBY TrueHD + EX
		DOLBY TrueHD + PLIIx Music
		DOLBY TrueHD + PLIIz
	Dolby Digital Plus	DOLBY DIGITAL Plus
		DOLBY DIGITAL Plus + EX
		DOLBY DIGITAL Plus + PLIIx Music
		DOLBY DIGITAL Plus + PLIIz
	DTS	DTS SURROUND
		DTS ES DSCRT 6.1
		DTS ES MTRX 6.1
		DTS 96/24
		DTS + NEO:6
		DTS + PLIIx Music
		DTS + PLIIz

Touch de commande	Signal d'entrée	Mode d'écoute
MUSIC	DTS-HD / DTS Express	DTS-HD HI RES
		DTS-HD MSTR
		DTS Express
		DTS-HD + NEO:6
		DTS-HD + PLIIx Music
		DTS-HD + PLIIz
	Multicanaux PCM	MULTI CH IN
		MULTI CH IN 7.1
		MULTI IN + Dolby EX
		MULTI IN + PLIIx Music
		MULTI IN + PLIIz
	Multicanal *3	MULTI CH STEREO
		ROCK ARENA
		JAZZ CLUB
		MATRIX
		VIRTUAL

*1 2 canaux comporte également une entree analogue. *2 Ce mode lit une source 2 canaux en lecture 5.1 ou 7.1 canaux. Vous ne pouvez pas le sélectionner si vous utilisez un casque audio ou si vous utilisez uniquement les enceintes avant. *3 Certains modes d'écoute ne sont pas sélectionnables, selon le format audio ou le nombre de canaux du signal d'entrée. Pour plus de détails, voir "Types de signaux d'entrée et modes audio correspondants" (page 139).

Touch de commande	Signal d'entrée	Mode d'entrée
GAME	2 canaux *1	STEREO
		DOLBY PLIIx Game *2
		DOLBY PLII Game *2
		DOLBY PLIIz Height *2
		MULTI CH STEREO
		VIDEO GAME
		VIRTUAL
	Multicanal *3	STEREO
	Dolby Digital	DOLBY DIGITAL
		DOLBY DIGITAL EX
		DOLBY DIGITAL + PLIIz
	Dolby TrueHD	DOLBY TrueHD
		DOLBY TrueHD + EX
		DOLBY TrueHD + PLIIz
	Dolby Digital Plus	DOLBY DIGITAL Plus
		DOLBY DIGITAL Plus + EX
		DOLBY DIGITAL Plus + PLIIz
	DTS	DTS SURROUND
		DTS ES DSCRT 6.1
		DTS ES MTRX 6.1
		DTS 96/24
		DTS + NEO:6
		DTS + PLIIz
	DTS-HD / DTS Express	DTS-HD HI RES
		DTS-HD MSTR
		DTS Express
		DTS-HD + NEO:6
		DTS-HD + PLIIz
	Multicanaux PCM	MULTI CH IN
		MULTI CH IN 7.1
		MULTI IN + Dolby EX
		MULTI IN + PLIIz
		MULTI CH STEREO
		VIDEO GAME
		VIRTUAL
PURE	Tous	DIRECT
		PURE DIRECT

*1 2 canaux comporte également une entrée analogue. *2 Ce mode lit une source 2 canaux en lecture 5.1 ou 7.1 canaux. Vous ne pouvez pas le scélectionner si vous utilisez un casque audio ou si vous utilisez uniquement les enceintes avant. *3 Certains modes d'écoute ne sont pas sélectionnables, selon le format audio ou le nombre de canaux du signal d'entrée. Pour plus de détails, voir "Types de signaux d'entrée et modes audio correspondants" (page 139).

Affichage sur l'écran du téléviseur ou sur l'affichage

 Indique un décodeur à utiliser. - L'affichage "D +" correspond à un décodeur DOLBY DIGITAL Plus. Indique un décodeur qui génére une sortie de son provenant des enceintes surround arrêté. - " + PLIIz" indique le son avant-haut provenant des enceintes avant-haut. 3 Affiche le nom de la source d'entrée lue.

Description des types de mode d'écoute

Mode d'écoute Dolby

Type de mode d'écoute	Description
DOLBY PLIIx*1	Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur Dolby Pro Logic IIx pour生存 une source 2 canaux en son surround 6.1/7.1 canaux incluant le canal surround arrêté.En ajoutant le canal surround arrêté, vous obtenez une sensation surround plus intense qu'avac Dolby Pro Logic II.II y a trois modes de lecture: le mode "Cinema", optimisé pour la lecture des films; le mode "Music", optimisé pour la lecture de musique ; et le mode "Game", optimisé pour les yeux.
DOLBY PLII	Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur Dolby Pro Logic II pour生存 une source 2 canaux en son surround 5.1 canaux avec une sensation de naturel et de réalisme.
DOLBY Pro Logic	Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur Dolby Pro Logic pour生存 une source 2 canaux en son surround 4.1 canaux (mono gauche/centre/droit/surround).
DOLBY PLIIz*2	Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur Dolby Pro Logic IIz pour生存 une source 2 canaux en son surround 7.1 canaux avec canal avant-haut ajouté.En ajoutant un canal avant-haut, l'expression verticale est souignée, ce qui améliore l'aspect tridimensionnel du son.
DOLBY DIGITAL	Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby Digital.
DOLBY DIGITAL EX*1	Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur Dolby Digital EX pour生存 une source Dolby Digital en son surround 6.1/7.1 canaux avec canal surround arrêté. L'ajout d'un canal surround arrêté renforce l'expressivité spatiale et la localisation du son.
DOLBY TrueHD	Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby TrueHD.
DOLBY DIGITAL Plus	Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en Dolby Digital Plus.

*1 La sélection en est possible quand l'option "Config. enceintes" - "Surr. arrêté" n'est pas mise sur "Aucun". *2 La sélection en est possible quand l'option "Config. enceintes - "Avant Haut" n'est pas mise sur "Aucun". Mode d'écoute DTS

Type de mode d'écoute	Description
DTS NEO:6	Vous pouvez sélectionner ce mode lorsque vous utilisez un décodeur DTS NEO:6 pour dire une source 2 canaux en son surround 6.1/7.1 canaux incluant le canal surround arrrière.Iy a un mode "Cinema" optimisé pour la lecture de films et un mode "Music" optimisé pour la lecture de musique.
DTS SURROUND	Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS.
DTS ES DSCRT6.1*	Ce mode convient à la lecture de disques enregistrés en DTS-ES. Le canal surround arrrière ajouté à l'aide de la méthode discrète est lu comme un canal indépendant.Comme tous les canaux sont indépendants, l'expressivité spatiale à 360 degrés et la localisation du son sont renforcées.
DTS ES MTRX6.1*	Ce mode convient à la lecture de disques enregistrés en DTS-ES.Le canal surround arrrière ajouté aux canaux surround gauche et surround droit par un encodeur de matrice au moment de l'enregistrement logiciel est décidé par le décodeur de matrice de cet apparil et lu sur chacun des canaux (surround gauche, surround droit, surround arrrière).
DTS 96/24	Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS 96/24.
DTS-HD	Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS-HD.
DTS Express	Vous pouvez sélectionner ce mode lorsque vous lisez des sources enregistrées en DTS Express.

* La sélection en est possible quand l'option "Config. enceintes" - "Surr. arrrière" n'est pas mise sur "Aucun". Mode d'écoute multicanaux PCM

Type de mode d'écoute	Description
MULTI CH IN	Vou陏 poursélectionner ce mode lorsqu vous lisez des sources PCM multicanaux.

Mode d'écoute original

Type de mode d'écoute	Description
MULTI CH STEREO	Ce mode permet de profiter d'un son stéreo en provenance de toutes les enceintes. Le même son que celui des enceintes avant (G/D) est lu au même niveau à partir des enceintes surround (G/D) et des enceintes arrêté surround (G/D).
ROCK ARENA	Ce mode permit de profiter de l'atmosphère d'un concert dans un stade.
JAZZ CLUB	Ce mode permit de profiter de l'atmosphère d'un concert dans un club de jazz.
MONO MOVIE	Ce mode permit la lecture des films mono avec un son surround. Lorsque vous lisez des sources enregistrées en mono avec le mode "MONO MOVIE", le son sera déséquilré avec un seul canal (gauche ou droit), l'entrée doit donc être effectué sur les deux canaux.
VIDEO GAME	Ce mode permit d'obtenir un son surround avec les yeux vidéo.
MATRIX	Ce mode vous permit d'ajouter une impression d'expansion aux sources audio stéreo.
VIRTUAL	Ce mode permit de profiter d'effets surround en n'utilisant que les enceintes avant ou un casque audio.

Mode d'écoute STEREO

Type de mode d'écoute	Description
STEREO	Il s'agit du mode de lecture en stéréo. La tonalité peut être réglée. • Le son est émis par les enceintes avant gauche et croite et par le subwoofer. • Si des signaux multicanaux sont reçus en entrée, ils sont mixés en flux audio 2 canaux et sont lus.

Mode d'écoute Direct

Type de mode d'écoute	Description
DIRECT	Le flux audio enregistré dans la source est lu tel quel.
PURE DIRECT	Ce mode permet une lecture deILAmeille qualité sonore qu'en mode DIRECT.DésactiveI'affichage de l'amplificateur pour couper le circuit video analogique.Cela élimine la source du bruit qui compromet la qualité sonore.

Version avancée

Ce chapitre explique les fonctions et les opérations qui vous permettront de tirer le meilleur parti de cet apparéil. Installation/connexion/configuration des enceintes (mode avancé) page 77 - Lecture (Utilisation avancée) page 89 - Lecture dans la ZONE2 (Autre'article) page 94 Comment effectuer des réglages précis page 96

Procedure de réglage des enceintes

Installation des enceintes  Connexion des enceintes ( page 79)  Configuration des enceintes ( page 87)

Installation des enceintes

- Déterminez le système d'enceintes selon le nombre d'enceintes utilisées et installez chaque enceinte et subwoofer dans la piece. Dans ce chapitre, nous expliquons comment installer les enceintes en vous représentant un exemple classique. L'impédance des enceintes doit être comprise entre 6 et 16 Ω.  L'illustration ci-dessous indique à chaque hauteur maximale chaque enceinte doit être installée. Vous n'êtes pas obligé de les installer exactement à cette hauteur.  * Recommandé pour Dolby Pro Logic IIz

En cas d'installation 7.1 canaux utilisant des enceintes surround arrêté


REMARQUE

L'audio ne peut provenir simultanément des enceintes surround arrêté et des enceintes avant-haut.

[Abréviations des enceintes]

FL Enceinte avant (G) FR Enceinte avant (D) C Enceinte centrale SW Subwoofer SL Enceinte surround (G) SR Enceinte surround (D) SBL Enceinte surround arrêté (G) SBR Enceinte surround arriere (D)  En cas d'installation 7.1 canaux utilisant des enceintes avant-haut

[Abréviations des enceintes]

FL Enceinte avant (G) FR Enceinte avant (D) C Enceinte centrale SW Subwoofer SL Enceinte surround (G) SR Enceinte surround (D) SB Enceintes surround arriere FHL Enceinte avant-haut (G) FHR Enceinte avant-haut (D)  En cas d'installation d'enceintes 6.1 canaux  En cas d'installation d'enceintes 5.1 canaux  En cas d'installation d'enceintes avant A/B

Connexion des enceintes

Dans cette section, nous connectons les enceintes de la pierce à cet apparéil. Cette section déscrit comment les connecter en partant d'un exemple classique. □ Connexion d'enceintes 7.1 canaux utilisant enceintes surround arrêté  □ Connexion d'enceintes 7.1 canaux utilisant enceintes avant-haut (page 81) □ Connexion d'enceintes 6.1 canaux utilisant une enceinte surround arrêté  □ Connexion d'enceintes 5.1 canaux (page 83) □ Connexion d'enceintes avant A/B (page 84) □ Connexion d'enceintes 2.1 canaux (page 85) - Connexion d'enceintes avant avec une connexion double amplificateur

REMARQUE

- Déconnectez la fiche d'alimentation de l'appareil de la prise murale avant de connecter les enceintes. Éteignez également le subwoofer. - Connectez les cables d'enceinte de façon à ce qu'ils ne dépassent pas des bornes d'enceinte. Le circuit de protection risque d'être activé si les fils touchent le panneau arrêté ou si les côtés + et - entrent en contact (page 143 "Circuit de protection"). - Ne jamais toucher les bornes d'enceinte lorsque l'alimentation est connectée. Vous risqueriez de vous electrocutter. Lorsque "Assistant de config." est ouvert, suivez "Assistant de config." affichées à l'écran pour la réalisation des connexions (Les enceintes ne sont pas alimentées en électricité lorsque "Assistant de config." est en cours d'exercution). - Utilisez des enceintes dont la plage d'impédances est comme indiquée ci-dessous.

Bornes d'enceintes	Impédance des enceintes
FRONT	6 – 16 Ω
CENTER
SURROUND
SURROUND BACK

Connexion des cables d'enceinte

Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités + (rouge) et - (noire) des enceintes connectées à cet apparéil, et voirlez à ce que les canaux et les polarités soient correctement connectés. 1 Dènudez environ 10 mm du revêtement de l'embout du cable d'enceinte, puis torsadez fermement le fil conducteur ou coupez-le. 2 Tournez la borne de l'enceinte d d'une montre pour la desserrer. 3 Insérez le fil conducteur du cable d'enceinte dans la garde de la borne de l'enceinte. 4 Tournez la borne de l'enceinte dans le sens des aiguilles d'une montre pour la desserrer.

Connexion du subwoofer

Utilisez un cable adapté pour connecter le subwoofer.

Connexion d'enceintes 7.1 canaux utilisant enceintes surround arrêté

L'illustration de droite présente un exemple de connexion pour la lecture 7.1 canaux avec les enceintes surround arrêté. Si vous raccordez les enceintes surround arrêté, avant-hautes avant de commencer la lecture, le son est lu en activant automatiquement les enceintes selon le mode audio ou les signaux d'entrée. Pour effectuer la lecture 7.1 canaux à l'aide des enceintes surround arrêtre, réglez "Mode affect." sur "Surround Back" dans les étapes 3 à 5 pour "Configuration de "Affect. Ampli" ( page 87).

Câbles utilisés pour les connexions

Câble audio (vendus séparément)
Câble d'enceinte
Câble subwoofer

REMARQUE

- Pour la connexion du cable d'enceinte, voir page 79. - Pour en savoir plus sur l'impédance des enceintes, voir page 79.

Connexion d'enceintes 7.1 canaux utilisant enceintes avant-haut

L'illustration de droite présente un exemple de connexion pour la lecture 7.1 canaux avec les enceintes avant-hautes. Si vous raccordez les enceintes surround arrêté, avant-hautes avant de commencer la lecture, le son est lu en activant automatiquement les enceintes selon le mode audio ou les signaux d'entrée. Pour effectuer la lecture 7.1 canaux à l'aide de l'enceinte avant-haut, réglez "Mode affect." sur "Front Height" dans les étapes 3 à 5 pour "Configuration de "Affect. Ampli"" (page 87).

Câbles utilisés pour les connexions

Câble audio (vendus séparément)
Câble d'enceinte
Câble subwoofer

REMARQUE

- Pour la connexion du cable d'enceinte, voir page 79. - Pour en savoir plus sur l'impédance des enceintes, voir page 79.

Connexion d'enceintes 6.1 canaux utilisant une enceinte surround arrêté

Si vous utilisez une seule enceinte surround arrêté, connectez-la du côte "L" (gauche) de la borne SURROUND BACK. Pour la configuration des enceintes dans ce cas, voir "En cas d'installation d'enceintes 6.1 canaux" (page 78). Pour effectuer la lecture 6.1 canaux à l'aide de l'enceinte surround arrêté, réglez "Mode affect." sur "Surround Back" dans les étapes 3 à 5 pour "Configuration de "Affect. Ampli" ( page 87). Utilisez aussi le paramètre "Config. enceintes" (page 118) pour régler "Surr. arrêté" sur "1enceint."

Cables utilisés pour les connexions

Câble audio (vendus séparément)
Câble d'enceinte
Câble subwoofer

REMARQUE

- Pour la connexion du cable d'enceinte, voir page 79. - Pour en savoir plus sur l'impédance des enceintes, voir page 79.

Connexion d'enceintes 5.1 canaux

Pour effectuer la lecture 5.1, réglez "Mode affect." sur "Surround Back" dans les étapes 3 à 5 pour "Configuration de "Affect. Ampli"" (page 87).

Câbles utilisés pour les connexions

Câble audio (vendus séparément)
Câble d'enceinte
Câble subwoofer

REMARQUE

- Pour la connexion du cable d'enceinte, voir page 79. - Pour en savoir plus sur l'impédance des enceintes, voir page 79.

Connexion d'enceintes avant A/B

Vous pouvez connecter un deuxième ensemble d'enceintes à cet apparéil et l'utiliser pour la lecture. Dans ce cas, réglez "Mode affect." sur "Front B" dans les étapes 3 et 5 pour "Configuration de "Affect. Ampli" ( page 87).

Câbles utilisés pour les connexions

Câble audio (vendus séparément)
Câble d'enceinte
Câble subwoofer

 Pour la lecture multicanal, raccordez l'enceinte centrale, les enceintes surround, surround arrriere et les enceintes avant ainsi qu'un subwoofer. Les enceintes avant sont utilisables séparément, selon leurs caractéristiques techniques ou la source lue, comme par exemple les enceintes avant de type (A) pour la lecture multicanal et de type (B) pour la lecture sur 2 canaux (1 page 119 "Config. enceintes avant").

REMARQUE

- Pour la connexion du cable d'enceinte, voir page 79. - Pour en savoir plus sur l'impédance des enceintes, voir page 79.

Connexion d'enceintes 2.1 canaux

Câbles utilisés pour les connexions

Câble audio (vendus séparément)
Câble d'enceinte
Câble subwoofer

REMARQUE

- Pour la connexion du cable d'enceinte, voir page 79. - Pour en savoir plus sur l'impédance des enceintes, voir page 79.

Connexion d'enceintes avant avec une connexion double amplificateur

- Vous ne pouvez pas utiliser d'enceintes arrirée lors d'une connexion double amplificateur. Utilisez des enceintes avant prénant en charge une connexion double amplificateur et connectez les enceintes aux bornes d'enceintes FRONT et SURROUND BACK. Dans ce cas, réglez "Mode affect." sur "Bi-AMP" dans les étapes 3 à 5 pour "Configuration de "Affect. Ampli"" (page 87). - Une connexion double amplificateur consiste à brancher des amplificateurs séparés aux bornes des haut-parleurs d'aignus et des haut-parleurs de graves d'enceintes compatibles avec la fonction double amplificateur. Ceci neutralise la force contre-electromotrice (retour de la force non transmise) envoyée du haut-parleur de graves vers le haut-parleur d'aignus, qui nuit à la qualité acoustique de ce dernier ; vous pouvez ainsi profiter d'une meilleure qualité sonore lors de la lecture.

Cables utilisés pour les connexions

Câble audio (vendus séparément)
Câble d'enceinte
Câble subwoofer

 Pour la lecture multicanal, raccordez les enceintes avant, centrales et surround ainsi qu'un subwoofer.

REMARQUE

- Pour la connexion du cable d'enceinte, voir page 79. - Pour en savoir plus sur l'impédance des enceintes, voir page 79. - Lors de la réalisation de connexions en mode double amplificateur, veillez à retarder la tôle ou le cable de court-circuit des bornes des haut-parleurs des aigus et des graves.  Installez les enceintes et connectez-les d'abord à cet apparéil. Avant la mesure Conf. Audyssey® il est possible d'effectuer les réglages suivants. - Changement de l'attribution d'amplificateur (Affect.Ampli) ll est possible de changer la sortie de signal à partir de la borne d'enceinte SURR.BACK de cet apparéil pour qu'elle corresponde à l'environnement de vos enceintes ( page 87 "Configuration de "Affect. Ampli"" - Configuration des canaux à utiliser ( Sélection des canaux) Si les canaux qui ne sont pas utilisés sont définis à l'avance, la mesure des canaux définis est omise et la durée de la mesure peut être réduite. Vous pouvez aussi modifier le nombre d'enceintes arrêté surround (page 88 "Configuration de "Selection des canaux")

1

Configuration de la télécommande

□ Configuration du mode zone Appuyez sur MAIN pour sélectionner le mode zone sur MAIN ZONE. MAIN s'allume.

2

Connectez le microphone de configuration.    Lorsque le microphone de configuration est connecté, l'écran suivant s'affiche.

3

Configuration de "Affect. Ampli"

Utilisez pour selectionner "Affect. Ampli", puis appuyez sur ENTER.  4 Sélectionner "Mode affect." et appuyez ensuite sur ENTER. 5 Utilisez pour selectionner la configuration des enceintes branchées. Appuyez ensuite sur ENTER.

Surround Back

Configuration pour lecture 7.1 canaux utilisant les enceintes surround arrête

ZONE2

Réglage à utiliser pour affecter l'amplificateur de puissance intégré de l'appareil à la ZONE2 et émettre le son en stéreo.

Bi-AMP

Réglage permettant d'utiliser les enceintes avant via la connexion double amplificateur.

Front Height

Configuration pour lecture 7.1 canaux utilisant les enceintes avant-haut.

Front B

Réglage permettant d'utiliser le second jeu d'enceintes avant pour la lecture. 6 Appuyez sur < au BACK pour quitter le réglage "Affect. Ampli".

Configuration de " Sélection des canaux"

Utilisez pour sélectionner "Sélection des canaux", puis appuyez sur ENTER.     Utilisez pour selectionner un canal, puis appuyez sur ENTER.

Avant

À scélectionner pour définir les enceintes avant à utiliser. Dans ce cas, passez à l' étape 9. "Larg. - "Avant" peut être régle lorsque "Mode affect." est régle sur "Front B".

Subwoofer

À sélectionner quandaucun subwoofer ne doit être utilisé.Dans ce cas,passez à l'etape 10."Larg.

Surround arrrière

Selectionnez le nombre d'enceintes arrêté surround à utiliser. Dans ce cas, passez à l' étape 11. "Larg. - "Surround arrêté" peut être régle lorsque "Mode affect." est régle sur "Surround Back".

Utilisez pour Sélectionner une enceinte avant, puis appuyez sur ENTER.

□ À sélectionner pour utiliser l'enceinte avant A. B À sélectionner pour utiliser l'enceinte avant B. A+B À sélectionner pour utiliser simultanément les enceintes avant A et B.

Utilisez pour définiir si un canal de subwoofer est mesuré ou non, puis appuyez sur ENTER.

Mesure

Réglage pour mesurer un subwoofer.

Passer

Réglage pour ne pas mesurer un subwoofer.

Utilisez pour définiir si un canal surround arrêté est mesuré ou non, puis appuyez sur ENTER.

# ure Réglage pour mesurer deux enceintes surround arrrière.

Mesure

(1enceinte) Réglage pour mesurer une enceinte surround arrêté. Passer Réglage pour ne pas mesurer une enceinte surround arrrière.  Appuyez sur ou BACK. Passez à la page 25 Préparation > étape 5.

REMARQUE

Après "Conf. Audyssey®", ne modifies pas les connexions des enceintes ni le volume des subwoofoers. Si une modification intervient par erreur, repreneze "Conf. Audyssey®". Configuration ( page 23) Lecture (Utilisation basique) (18 page 30) Selection d'un mode d'écoute (Mode son) (page 70) Fonction de contrôle HDMI (page 89) Fonction de minutesie sommeil (page 90) Fonction de selection rapide (page 91) Fonction de contrôle Internet (page 92) Diferentes fonctions de mémoire (page 93)

Fonction de contrôle HDMI

Si vous raccordez l'appareil à un téléviseur ou un lecteur compatible avec la fonction de commande HDMI avec un cable HDMI, puis que vous activez réglage de la fonction de commande HDMI sur chaque apparéil, les apparéils pourront se commander entre eux.

Opérations possibles avec la commande HDMI

- La mise hors tension de cet apparéil peut être liée à l' étape de mise hors tension de la TV. - Vous pouvez activer les dispositifs de sortie audio au cours d'une opération TV. Quand vous reglez "Sortie audio à partir de l'amplificateur" au cours de la configuration de sortie audio TV, vous pouvez activer l'amplificateur de puissance. - Vous pouvez régler le volume de cet apparéil pendant le réglage du volume de la TV. - Vous pouvez parcourir les fonctions de cet apparéil via les liens à la commutation de fonction d'entrée TV. - Quand le lecteur fonctionne, la source d'entrée de cet apparéil devient automatiquement la source de ce lecteur. - Si vous commutez la source d'entrée de l'appareil sur "TV AUDIO", vous pouze dire le flux audio du téléviseur avec cet apparéil (page 8 "À propos de la fonction ARC (Audio Return Channel)"). - Dans le menu, lorsque "HDMI Contrôle" (15 page 108) est réglé sur "Marche", les signaux qui arrivent dans la borne d'entrée HDMI sont diriges vers la télévision ou tout autre composant connecté à la borne de sortie HDMI, même si cette unité est en veille (fonction "pass-through").  - Pour dire avec l'appareil le flux audio d'un téléviseur qui ne prend pas en charge la fonction ARC, raccordez le téléviseur avec une connexion optique numérique ou analogique (page 8). - Pour utiliser la fonction transfert, raccordez un dispositif de connexion HDMI compatible avec le contrôle HDMI.

Procedure de réglage

1 Sélectionné la prise de sortie HDMI correspondant à la fonction de commande HDMI. Reglez "HDMI Contrôle" ( page 108) to "Marche". 2 Allumez tous les apparèils connectés par le biais du cable HDMI. 3 Activez la fonction de commande HDMI pour tous les apparèils connectés avec le cable HDMI. - Veuillez consulter les instructions d'utilisation du dispositif connecté pour vérifier les réglages. - Si l'un des équipements vient à être débranché, exécutez les étapes 2 et 3. 4 Réglez l'entrée du téléviseur sur l'entrée HDMI connectée à cet apparéil. 5 Réglez l'entrée de cet apparéil sur la source d'entrée HDMI et vérifie que l'image du lecteur est bonne. 6 Quand vous mettez le téléviseur en veille, vérifie que cet apparéil passe aussi en veille.  Si l'option de commande HDMI ne fonctionne pas correctement, vérifie les points suivants. - La TV ou le lecteur sont-ils compatibles avec la fonction de commande HDMI? - L'option "HDMI Contrôle" (18 page 108) est-elle régée sur "Marche"? - L'option "Désactiver commande" (109) est-elle sur "Tous" ou "Vidéo"? - Les réglages de la fonction de commande HDMI de tous les appareils sont-ils corrects?

REMARQUE

- Quand "HDMI Contrôle" est sur "Marche", la consommation en mode Veille est plus élevé. - L'option de commande HDMI commande le fonctionnement d'une TV compatible avec cette option. Assurez-vous que la TV ou HDMI sont connectés quand vous utilisez l'option de commande HDMI.I - Certaines fonctions peuvent ne pas journer leur role du fait du téléviseur ou du lecteur connectés. Vérifiez préalablement pour chaque apparéil dans le manuel du contrôle. - Si "Désactiver commande" dans le menu est régle sur "Arrêt" (109), cet apparéil n'est pas régle pour rester en veille même si l'appareil connecté est en mode veille. - Lorsque l'on met en œuvre des changements de connexion, par exemple l'ajout de connexions sur des appareils HDMI, les opérations liées peuvent s'initialiser. Dans ce cas, vous devrez reconfigurer les réglages. - Quand "HDMI Contrôle" est sur "Marche", il est impossible d'attribuer une prise HDMI à la "TV AUDIO" sur l'interface "Affectation des entrées" (page 113). - Si vous deviez réaliser une des opérations ci-dessous, la fonction de verrouillage pourrait être réinitialisée, auquel cas repêtez les étapes 2 et 3. - La connexion entre l'équipement et la HDMI a été modifiée ou un équipement a été ajoute.

Fonction de minuteserie sommeil

- Vous pouvez faire en sorte que l'appareil se mette automatiquement en veille à la fin d'un délambdaprogramme. Ceci est pratique pour la visualisation et l'écoute avant d'aller se coucher. - La fonction de minuterie sommeil est régable pour chaque zone (page 95 "Fonction de minuterie sommeil"). (La méthode de réglage pour MAIN ZONE est expliquée ici.) 1 Appuyez sur MAIN pour selectionner le mode zone sur MAIN ZONE. MAIN s'allume.

2 Appuyez sur SLEEP et affi durée que vous souhaitez.

Le témoin SLEEP s'allume. - Le temps change à chaque pression sur SLEEP, comme indiqué ci-dessous.

Pour confirmer la durée du compte à rebours avant de minuterie sommeil

Appuyez sur SLEEP "Sleep: *min" s'affiche. * Durée du compte à rebours

Pour annuler la minuterie sommeil

Appuyez sur SLEEP pour sélectionner "Off". Le SLEEP tímoin de l'affichage s'eteint.  - Le réglage de la minuterie sommeil s'annule si cet apparéil est mis en vue. - La miniterie de mise en voille peut être programmée séparément pour les différentes zones (page 95 "Fonction de miniterie sommeil").

REMARQUE

La fonction de minuterie someday ne peut pasmettre hors tension les matériels raccordés à cet apparéil. Pourmettre ces matériels hors tension, vousdezver configurer directementles minuteriesde mise en voille de chacun des apparéils.

Fonction de sélection rapide

Voupez enregistrer les différentes réglages (seLECTION de la source d'entrée, volume, mode audio, etc.) à l'aide des boutons QUICK SELECT 1-4. Vous pouvez appuyer sur l'un des boutons QUICK SELECT définis pour la lecture suivante pour passer aux divers régles enregistrés en une seule opération. - En sauvégardant sur les touches QUICK SELECT 1 - 4 les réglages féquement utilisés, vous pourrez toujours rétablir facilement un même environnement de lecture.

Appuyez sur QUICK SELECT.

Les réglages Sélect rapide du bouton sur lequel vous avez appuyé sont rétablis.  - Le réglage par défaut de chaque bouton QUICK SELECT est indiqué ci-dessous.

Bouton	Source d'entrée	Volume:	Mode son
QUICK SELECT 1	CBL/SAT	40	STEREO
QUICK SELECT 2	Blu-ray	40	STEREO
QUICK SELECT 3	GAME	40	STEREO
QUICK SELECT 4	NETWORK	40	STEREO

Modifier le nom des sélections rapides

Sur cet appeareil, vous pouvez changer le nom du réglage Sélection rapide affché dans le menu. Pour savoir comment changer ce nom, voir "Sélect.Rapid.Nom" (page 125).

□ Modification des réglages

1 Sélectionnéz le réglage souhaité pour les éléments ci-dessous.

① Source d'entretes* (page 30) 2 Volume (page 31) ③ Mode son (page 70) ④ Audyssey (Audyssey MultEQ® XT, Audyssey Dynamic EQ®, Audyssey Dynamic Volume®) (page 105)

2 Appuyez de manière prolongée sur QUICK SELECT jusqu'à ce que "Quick* Memory" s'affiche.

Les paramètres présents seront mémorisés. * Le numéro du bouton QUICK SELECT sur lequel vous appuyez s'affiche.

Fonction de contrôle Internet

Vous pouvez contrôler cet apparéil à partir d'un écran de contrôle Internet dans un navigateur Internet.  - L'appareil et le PC doit être connectés au réseau correctement (page 21 "Connexion à un réseau domestique (LAN)" ) afin de pouvoir utiliser la fonction de contrôle Internet. - En fonction des paramètres de votre logiciel de sécurité, il est possible que vous ne puissiez pas acceder à cet apparéil à partir de votre PC. Le cas échéant, modifier les paramètres du logiciel. 1 Réglez le paramètre “Contrôle IP” sur “Toujours actif” (page 121). 2 Vérifiez l'adresse IP de cet apparéil dans le menu "Informations" (page 121).  3 Ouvrez le navigateur Internet. 4 Entrez l'adresse IP de cet apparéil dans la ligne d'adresse de votre navigateur. Par exemple, sil'aresse IP de cet apparéil est "192.168.100.19", entrez "http://192.168.100.19".  ① Pour entrer l'adresse IP. - En ajoutant l'adresse IP de cet appeareil au signet du navigateur, vous pourrez afficher l'écran de contrôle Internet à l'aide de la fonction signet la prochaine fois que vous utiliserez le navigateur. Si vous utilisez un serveur DHCP et si la fonction "Contrôle IP" (page 121) est réalisée sur "Arrêt en veille", la mise sous tension et hors tension modifie l'adresse IP. 5 Lorsque le menu principal est affiché, cliquez sur l'élément de menu que vous poulez utiliser.  ② Cliquez ici quand vous sélectionnez la zone à utiliser. (Exemple 1) ③ Cliquez ici quand vous utilisez le menu de configuration. ④ Cliquez pour changer le réglage de l'écran de commande Web. (Example 3)  ⑤ Cliquez sur l'objet de menu dans lequel vous pouze effectuer un réglage. La partie droite de l'écran affiche les écrans respectifs de chaque paramètre. (Exemple 4) ⑥ Cliquez lorsque vous effectuez une opération concernant l'alimentation de l'appareil. ⑦ Clique pouractualiserlesinformations. Normalement, les informations sont mises à jour à chaque utilisation. Lorsque vous travailliez à partir de l'unité principale, vous doivent cliquez sur cette option sinon l'écran ne sera pas actualisé. Cliquez pour ajouter un réglage dans les "Favorites" de votre navigateur. Nous recommendons d'enregistrer les écrans de réglage des différentes zones dans les favors du navigateur afin de ne pas activer accidentellement les opérations du menu pour des zones que vous ne souhaitez pas utiliser. ⑨ Cliquez pour revenir au menu principal. Affiché lorsqu'le paramètre "Top Menu Link Setup" est sur "ON" dans l' [Exemple 3]. Pour régler le volume principal, cliquez sur "<", "> ou sur l'affichage du volume. ① Cliqueur sur "v" pour configurer la fonction de minutesie sommeil. 12 Affiche le nom de la source d'entrée selectionnée. ⑬ Cliquez sur un bouton pour modifier la source d'entrée. 14 Enregistrez votre contentu préfééré. 15 Affiche le mode audio. 16 Le mode audio change à chaque fois que vous cliquez sur le bouton.  [Exampie 2] Écran du menu de configuration 17 Cliquez sur l'objet de menu dans lequel vous voulez effectuer un réglage. La partie droite de l'écran affiche les écrans respectifs de chaque paramètre. 18 Cliquez sur "SAVE" pour enregistrer les paramètres, et cliquez sur "LOAD" lorsque vous voulez utiliser les paramètres. 19 Saisissez des chiffres ou cliquez sur < ou > pour selectionner le paramètre, puis cliquez sur "Set". 20 Cliquez sur un élément pour effectuer un réglage.  [Example 3] Écran de configuration Web ② Cliquez sur "ON" pour effectuer la procEDURE "Top Menu Link Setup". Lorsque la configuration est terminée, vous pouvez revenir au menu principal à partir du menu de chaque opération. (Paramètre par défaut : "OFF") 22 Cliqueur cet element pour revenir au menu principal.  [Exemple 4] Écran Audio réseau ② Clique pour revenir à l'écran précédent. 24 Cliquez sur le contenu que vous souhaitez utiliser. 25 Cliquez pour utiliser le contenu.

Différentes fonctions de mémoire

Fonction mémoire personnelle plus

Cette fonction permet de définir les réglages (mode d'entrée, mode audio, mode de sortie HDMI, MultEQ® XT, Dynamic EQ, décalage audio, etc.) sélectionnés en dernier pour chacune des sources d'entrée.  Les réglages surround, de tonalité et de volume des différentes enceintes sont mémorisés pour chacun des modes audio.

Fonction dernière mémoire

Cette fonction méorise les réglages tels qu'ils étaient juste avant le passage en mode veille. Lorsque l'appareil est remis en marche, les réglages sont restaurés.

Lecture dans la ZONE2 (Autre piece)

- Vous pouvez utiliser cet apparéil pour profiter du son dans une piece (ZONE2) autre que lapiece ou l'appareil se trouve (MAIN ZONE). - Vous pouvez dire simultanément la même source à la fois dans la MAIN ZONE et dans la ZONE2. Vous pouvez également dire des sources distinctes dans la MAIN ZONE et dans la ZONE2.

Sortie audio

Lecture zone par sortie de l'enceinte

- Reglez "Mode affectation" (12 page 117) sur "ZONE2" et les sorties audio ZONE2 seront transmises à partir des bornes d'enceintes SURROUND BACK (le paramètre par défaut est "ZONE2"). - Si vous reglez "Mode affectation" (page 117) sur "ZONE2", le système Home Theater de la zone principale peut dire jusqu'à 5.1 canaux. même si vous lisez un audio enregistré en 6.1 ou 7.1 canaux, cet appeareil opère automatiquement un formatage en 5.1 canaux. Branchement et réglage des enceintes

Réglage du mode “Mode affectation” (1/2 page 117) et sortie des signaux audio	Branchement des enceintes
ZONE2 Signal de sortie: Stéréo (G / D)	ZONE2 (L) (R) (+)

REMARQUE

Il est impossible d'éçouter les signaux audio numériques transmis par les connecteurs HDMI, COAXIAL ou OPTICAL en ZONE2. Lisez-les à l'aide de connexions analogiques (en stéreo).

Lecture

1 Appuyez sur ZONE2 pour sélectionner le mode zone sur ZONE2. ZONE2 s'allume. 2 Appuyez sur POWER pour metre ZONE2 sous tension. Le témoin Z2 s'allume. - De même, l'appareil s'allume lorsque l'on appuie sur la touche de selection de la source d'entrée alors qu'il est en mode veille. Lorsque I'on appuie sur POWER , la ZONE2 s'eteint. - Il est possible demettre sous tension et hors tension la ZONE2 par un simple appui sur ZONE2 ON/OFF directement sur l'appareil. 3 Appuyez sur la touche de selection de la source d'entrée pour selectionner la source d'entrée à dire. Le signal audio de la source selectionné est transmis à la ZONE2. - Pour effectuer une opération avec l'appareil principal, appuyez à plusieurs reprises sur ZONE2 SOURCE. A chaque fois que vous appuyez sur ZONE2 SOURCE, la source d'entrée change.  Quand les options MAIN ZONE et ZONE2 sont activées (Marche), seule l'option MAIN ZONE peut être désactivée. Lors de l'étape 1, appuyez sur MAIN et POWER dans cet ordre.

Réglagedu volume

Utilisez VOLUME pour regler le volume.    [amme réglabe] 0-40-98 Quandleréglage“Échelle"（105）est“0-98” [amme réglabl] -79dB -40dB -18dB Quandleréglage“Échelle"（20 page105)est“-79.5dB-18.0dB - L'option "Limite volume" (page 125) est reglee sur "70 (-10dB)" au moment de l'achat.  Selectionnez MASTER VOLUME après avoir appuyé sur ZONE2 ON/OFF sur l'appareil principal pour régler le volume du son.

Coupure temporaire du son

Appuyez sur MUTE Le son est diminué jusqu'àu niveau défini pour le paramètre "Niveau sourdine" dans le menu (18 page 125). - Pour annuler, réglez le volume ou appuyez à nouveau sur MUTE dX. - Vous pouvez également annuler le réglage en réglant le volume ou en mettant la ZONE2 hors tension.  Vous pouvez regler la tonalité et le volume pour ZONE2 dans "Config. de ZONE2" (1 page 125) du menu.

Fonction de minuteserie sommeil

- Ceci est pratique pour la visualisation et l'écoute en ZONE2 avant d'aller se coucher. - La fonction de minuterie sommeil est reglable zone par zone. 1 Appuyez sur ZONE2 pour selectionner le mode zone sur ZONE2. ZONE2 s'allume.  2 Appuyez sur SLEEP et affichez la durée que vous souhaitez. - Le temps change à chaque pression sur SLEEP, comme indiqué ci-dessous.

Pour confirmer la durée du compte à rebours avant de minuterie sommeil

Appuyez sur SLEEP. "Z2 Sleep: *min" s'affiche. * Durée du compte à rebours

Pour annuler la minuterie sommeil

Appuyez sur SLEEP pour selectionner "Off".  La minuterie sommeil est également annulée quand vous mettez cet apparéil en mode veille ou quand vous mettez ZONE2 hors tension.

REMARQUE

La fonction de minuterie someday ne peut pasmettre hors tension les matériels raccordés à cet apparéil. Pourmettre ces matériels hors tension, vousdezvez configurer directementles minuteriesde mise en voille de chacun des apparéils.

Comment effectuer des réglages précis

Plan du menu de l'interface graphique

Pour pouvoir utiliser le menu, connectez une TV à l'appareil et affichez le menu sur l'écran de la TV. L'utilisation du menu est détaillée page suivante. Par défaut, des réglages recommendés sont définis pour cet apparéil. Vous pouvez personnelier cet apparéil en fonction de cette système actuel et de vos préférences.

Éléments de configuration	Éléments détaillés	Description	Page
Audio	Paramètres surr.	Ajuste les régles du son surround.	102
	Tonalité	Ajuste la qualité tonale du son.	104
	Niveau dialogue	Définit le niveau de sortie pour clarifier la sortie de dialogue du canal central.	104
	Niveau sub.	Définit l'etat du subwoofer (allumé/étéint) et son niveau de sortie.	104
	Restorer	Accroît les composants de fréquence faible et élevé de l'audio compressé pour obtenir une lecture audio optimale.	104
	Délai audio	Compense le décalage entre la video et l'audio.	105
	Volume	Permet de régler le volume dans la MAIN ZONE (pièce dans laquelle se trouve l'appareil).	105
	Audyssey	Règle Audyssey MultEQ® XT, Audyssey Dynamic EQ® et Audyssey Dynamic Volume®.	105
	Graphic EQ	Utilise l'égaliser graphique pour régler la tonalité de chaque enceinte.	106
Vidéo	Réglages image	Permet de régler les paramètres vidéo.	108
	Config. HDMI	Permet de régler les paramètres de sortie vidéo/ audio HDMI.	108
	Réglages sorties	Permet de régler les paramètres de l'écran.	109
	Affichage volume	Définit l'emplacement de l'affichage du niveau de volume principal.	110
	Affichage info	Affiche temporairement le statut de fonctionnement lorsque le mode audio est modifié, la source d'entrée changée. Vous pouvez désirir d'afficher ou non chaque état.	110
	Affich. Audio	Définit la durée d'affichage de chaque menu lorsque la source d'entrée est "NETWORK", "iPod/USB" ou "FM".	111
	Format TV	Détermine le format du signal video à la sortie de la télévision que vous utilisez.	111

Éléments de configuration	Éléments détaillés	Description	Page
Entrées	Affectation des entrées	Permet de changer l'attribution du connecteur d'entrée.	113
	Renommer les sources	Permet de modifier le nom d'affichage pour cette source.	114
	Masquer les sources	Permet de supprimer de l'affichage des sources d'entrée qui ne sont pas utilisées.	114
	Niveau des sources	Permet d'ajuster le niveau de lecture de l'entrée audio.	115
	Sélect. Entrées	Permet de régler le mode d'entrée audio et le mode de décodage.	115
	Source video	Le flux video d'une autre source d'entrée est lu en combinaison avec l'audio en cours de lecture.	115
Enceintes	Conf. Audyssey®	Les caractéristiques acquistiques des enceintes connectées et du local d'écoute sont mesurées et les réglages les plus précis sont automatiquement faits.	23, 87
	Config. manuelle	Utilisez cette procédure pour régler manuellement les enceintes ou si vous souhaitez modifier les réglages effectués avec la procédure de "Conf. Audyssey®".	117
Réseau	Informations	Affichage des informations sur le réseau.	121
	Contrôle IP	Permet de paramétrer la fonction réseau pour qu'elle soit activée ou désactivée en mode veille.	121
	Nom convivial	Le nom convivial est le nom par lequel cet appariel est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.	121
	Réglages	Effectuez les réglages du LAN câblé.	122
	Affichage de Last.fm	Permet de decide r'afficher ou non lechioix Last.fm dans le menu.	123
	Mode Maintenance	À utiliser lorsqu'un technicien du service après-venture de DENON ou un installerateur effectuant une intervention d'entretien.	123

Plan du menu de l'interface graphique

Éléments de configuration	Éléments détaillés	Description	Page
Général	Langue	Réglez la langue d'affichage du menu sur l'écran du téléviseur.	125
	Config. de ZONE2	Permet de régler les paramètres des paramètres de lecture audio dans un système ZONE2.	125
	Renommer zone	Changez le titre d'affichage de chaque zone selon votrechoix.	125
	Sélect.Rapid.Nom	Changez le titre d'affichage " Sélect rapide" selon votrechoix.	125
	Veille auto	Lorsque vous n'effectuez aucune opération sur cet apparéil avec une entrée audio ou videoo pendant la durée spécifiée, cet apparéil entre automatiquement en mode veille. Avant d'entrée en mode veille, "Veille auto" s'affiche à l'écran de cet apparéil, ainsi que sur l'écran de menu.	125
	Afficheur打法e	Réglez la luminosité d'affichage de cet apparéil.	126
	Informations	Affichage d'informations sur les réglages du récepteur, les signaux d'entrée etc.	126
	Micrologiciel	Indiquez s'il est nécessaire de rechercher les mises à jour du micrologiciel, demettre à jour le micrologiciel et d'afficher les notifications relatives aux mises à jour/mises à niveau.	127
	Verrou de config.	Protection des réglages contre toute modification involontaire.	129
Assistant de config.	Effectuez les procédures d'installation, de connexion et de configuration pour préparer l' apparéil au fonctionnement en suivant les indications.		7

Exemples d'affichages de l'écran du menu

Quelques exemples représentatifs sont décrits ci-dessous.

[Exemple 1] Écran de sélection du menu (menu supérieur)

 Utilisez pour selectionner "Audio" et appuyez ensuite sur (Ou bien, appuyez sur ENTER.)  ① Icône de configuration actuellément sélectionnée ②Liete des icones de configuration du menu GUI ③ Élement de configuration actuellément sélectionné ④ Liège des éléments de configuration du menu GUI   ⑤ Indication sur le nombre de pages ⑥ Icione de configuration selectionnee ⑦ Informations indicatives concernant I'elément de configuration actuellement selectionné

[Exemple 2] Écran de Conf. Audyssey® (avec illustration)

 ⑧ Icône de configuration actuellesment sélectionnée ⑨ Texte indicatif d'opération 10 Illustration ⑪ Élement de configuration sélectionnée

REMARQUE

Lorsque le menu fonctionne sur une résolution de l'ordinateur (ex. VGA) ou pendant la lecture de certains contenus video 3D, l'image en cours de lecture passé à l'image de l'écran du menu.

Exemples d'affichage de menu et d'affichage en façade

Nous donnns ci-dessous des exemples types d'affichages sur l'ecran du téléviseur et sur la fenetre d'affichage de l'appareil.

	Affichage à l'écran	Affichage avant	Description
Affichage du menu principal	Menu de config.	Audio ②	1 Appuyez sur SETUP pour afficher l'écran du menu. 2 Écran du téléviseur : Affiche la ligne sélectionnelle. Affichage : Affiche l' éléments sélectionné. • Utilisez Δ∇ pour atteindre l'élement que vous souhaitez paramétrer.
	Entrées Enceintes Réseau Général Assistant de config.
Affichage lors du changement des régles	Entrées/Affection des entrées [1/2] défaut HDM1 COAX COMP DVD HDM2 Aucun Aucun Blu-ray HDM3 Aucun Aucun GAME HDM4 Aucun Aucun MEDIA PLAYER HDM5 Aucun Aucun	Appuyez sur ENTER.	1 Écran du téléviseur : Affiche la ligne sélectionnelle. 2 Affichage : Affiche l'élement sélectionné. • Utilisez Δ∇ pour atteindre l'élement que vous souhaitez paramétrer. 2 Appuyez sur ENTER pour régler le mode dans lequel le réglage peut être effectué. 3 s'affiche sur les cots des éléments dont les régles peuvent être modifiés. Utilisez < > pour passer au réglage désiré.
	Entrées/Affection des entrées [1/2] défaut HDM1 COAX COMP DVD HDM2 Aucun Aucun Blu-ray HDM3 Aucun Aucun GAME HDM4 Aucun Aucun MEDIA PLAYER HDM5 Aucun Aucun
Affichage en cas de retour aux régles en place au moment de l'achat	Entrées/Affection des entrées [1/2] défaut HDM1 COAX COMP DVD HDM2 Aucun Aucun Blu-ray HDM3 Aucun Aucun GAME HDM4 Aucun Aucun MEDIA PLAYER HDM5 Aucun Aucun TV AUDIO Aucun OPT Aucun	Appuyez sur ENTER.	1 Appuyez sur Δ pour sélectionner "défait", puis appuyez sur ENTER. 2 Appuyez sur < pour sélectionner "Oui", puis appuyez sur ENTER.
	Entrées/Affection des entrées [1/2] défaut HDM1 COAX COMP DVD Réminalier tous les paramétres aux valeurs par défaut? Blu-ray Non Aucun GAME Oui Aucun MEDIA PLAYER HDM5 Aucun Aucun TV AUDIO Aucun OPT Aucun		Default ① Appuyez sur ENTER. Default: <No>②

Saisie de caractères

Sur cet apparéil, vous pouvez changer le nom affché sur les écrans suivants. - Recherche textuelle (15 page 64) - Nom préréglé (page 43) - Renommer les sources (page 114) Nom convivial page 121 - Renommer zone (page 125) - Select.Rapid.Nom (10 page 125) Saisie de caractères pour les fonctions réseau (page 49, 60, 59, 63, 123)

Écran-clavier

Selectionnez un caractère sur l'écran du téléviseur pour saisir les caractères.

□ Affichage d'un écran-clavier de saisie

 ① Section de saisie des caractères ② Curseur ③ Section écran-clavier ④ Touche de commutation entre majuscules et minuscules ⑤ Touche d'espacement (6) Touches curseur ⑦ Touche d'insertion (8) Touche de suppression ⑨ Touche OK

Méthode de saisie

1 Affichez l'écran pour saisir les caractères (page 96 "Plan du menu de l'interface graphique").

±b Selectionnez un caractère à changer.

①Utilizez△V<凹 pour sélectionner ou ② Appuyez sur ENTER pour placer le curseur sur le caractère à modifier. À chaque appui sur ENTER, le curseur se déplace d'un caractère.

3 Sélectionnez un caractère à saisir avec , puis appuyez sur ENTER.

- Les types de caractères qui peuvent être saisis sont indiqués ci-dessous. [Majuscules/Chiffres/Symboles] ABCDEFGHIJKLMNOPQRSTUVWXYZ 0123456789 !“#$% &'( ) *+,;<=> [Minuscules/Chiffres/Symboles] abcdefghijklmnopqrstuvwxyz 0123456789 . @ - / : ? [ ] ^ \ - Lorsque vous appuyez sur pendant la saisie, vous pouvez changer les majuscules en minuscules et vice-versa.

4 Recommencez les étapes 2 et 3 pour changer le nom.

5 Utilisez pour selectionner OK, puis appuyez sur ENTER. Réglage des paramètres audio.

Fonctionnement du menu

1 Appuyez sur MAIN pour selectionner le mode zone sur MAIN ZONE. MAIN s'allume. 2 Appuyez sur SETUP. Le menu s'affiche à l'écran de la TV. 3 Utilizez pour selectionner le menu a activer ou a opérer. 4 Appuyez sur ENTER ou pour valider le réglage. - Pour revenir à l'élement precedent, appuyez sur Éléments qui peuvent être modifiés avec la procédure "Audio"

Paramètres surr. (page 102)

Tonalité (page 104)

Niveau dialogue (page 104)

Niveau sub. (page 104)

Restorer ( page 104)

Délai audio (105)

Volume (page 105)

Audyssey ( page 105)

Graphic EQ ( page 106)

Paramètres surr.

Les réglages par défaut sont soulignés.

Voupez regler les effets de champ sonore du format audio surround en fonction de vos préférences. Les éléments (paramètres) qui peuvent être ajustés dépendant du signal entre et du mode audio actuellément sélectionné. Pour les détails sur les paramètres ajustables, voir "Modes audio et paramètres surround" (page 137).

REMARQUE

• Certains éléments de réglage ne peuvent être sélectionnés quand la lecture est interrompue. Effectuez les réglages pendant la lecture.
• Quand le mode audio est "PURE DIRECT", vous ne pouvez pas définir les paramètres surround.

Éléments de configuration	Détails de la configuration
EQ cinémaRéduit les fréquencesaiguées des films pourfaciliter la compréhensiondes dialogues.	Marche : "EQ cinéma" est activé.Arrêt : "EQ cinéma" n'est pas activé.
Gestion intensitéVous pouvez le régler enmode Dolby TrueHD. Celapermét d'indiquer si la sortie doit être effectuéede la manière décrite dans "Compress. Dyn."ou directement sanscompresser la gammedynamique du contenuaudio enregistré sur ledisque.	Marche : Sorties à l'aide du paramétrage effectué dans "Compress. Dyn"."Arrêt : Les paramètres "Compress. Dyn." et "Normalisation de dialogue"(16 page 126) sont désactivés et les signaux sur le disque sont émistehs quels.
Compress. Dyn.Compression de la gammedynamique (différence entrelessons forts et faibles).	Automatique : Active/désactive automatiquement la compression de lagamme dynamique selon la source.Bas / Moyen/ Haut : Réglage du niveau de compression.Arrêt : Compression de la gamme dynamique toujours désactivée.You pouvez définir "Automatique" uniquement pour la source DolbyTrueHD.
Eff. basses féqu.Ajuste le niveau des effetsbasses fréquences (LFE).	-10dB - 0dBPour une(Meilleure reproduction des différentes sources nous yourexpondons de régler les valeurs ci-dessous.Stources Dolby Digital : "0dB"Sources films DTS : "0dB"Sources musique DTS : "-10dB"

Éléments de configuration	Détails de la configuration
Centrer image Distribue la sortie de dialogue entre le canal central et les canaux avant gauche et droit et élargit l'image sonore à l'avant. Vous pouvez définir ceci lorsque le mode audio est défini sur DTS NEO:6 dans le mode "Music".	0.0 - 1.0 (0.3) Plus la valeur est petite, plus le dialogue est concentré sur le canal central. Plus la valeur est grande, plus le dialogue est distribué vers les canaux avant gauche et droit, et plus l'image sonore est élargie à l'avant.
Panorama Affecte aussi le signal avant G/D aux canaux surround pour un son plus riche. Vous pouvez définir ceci lorsque le mode audio est défini sur Dolby PLII dans le mode "Music".	Marche : Sélectionner. Arrêt : Ne pas sélectionner.
Dimension Déplace le centre de l'image sonore vers l'avant ou l'arrête, pour un meilleur équilibre. Vous pouvez définir ceci lorsque le mode audio est défini sur Dolby PLII dans le mode "Music".	0 - 6 (3) Plus le chiffre est petit, plus le son surround se décale vers l'arrière; plus le chiffre est grand, plus le son surround se décale vers l'avant.
Centre largeur Distribue la sortie de dialogue entre le canal central et les canaux gauche et droit et élargit l'image sonore à l'avant. Vous pouvez définir ceci lorsque le mode audio est défini sur Dolby PLIIx dans le mode "Music".	0 - 7 (3) Plus la valeur est petite, plus le dialogue est concentré sur le canal central. Plus la valeur est grande, plus le dialogue est distribué vers les canaux avant gauche et droit, et plus l'image sonore est élargie à l'avant.
Durée de déliéraléglez la durée de déliéai audio en fonction du contenu videoo pour développer l'image du champ sonore. Vous pouvezdéfinir ceci lorsque le modeaudio est "MATRIX".	0ms - 300ms (30ms)
Niveau des effetsAjustez le niveau de l'effetsonore. Vous pouvez définirceci lorsque le mode audio correspond à un mode d'écoute original.	1 - 15 (10)Choisissez un niveau de réglage inférieur si le positionnement etl'impression de phase des signaux surround ne pourrait pas naturel.
Taille de la pièceSimulier l'acoustique d'une petite salle. Vous pouzedéfinir ceci lorsque le modeaudio correspond à un mode d'écoute original.	Petit : Simuler l'acoustique d'une petite salle.Med.s : Simulation acoustique d'une piece petite à moyenne.Moyen : Simulation acoustique d'une piece moyenne.Medium Large : Simulation acoustique d'une piece moyenne à grandeLarge : Simuler l'acoustique d'une grande salle.REMARQUE"Taille de la pièce" ne représentée pas la taille de la piece dans laquelle lessources sont lues.
Gain hautContrôler le volume du canalavant-haut.	Bas : Baisser le volume du canal avant-haut.Normal : Le canal avant-haut est diffusé au volume sonore standard.Haut : Monter le volume du canal avant-haut.REMARQUELe message "Gain haut" s'affiche pour les paramètres suivants.Quand "Mode affectation" (« page 117) est sur "Front Height".Quand le paramètre "Config. enceintes" - "Avant Haut" (« page 118)n'est pas régélé sur "Aucun".Quand le mode audio choisi est "PLIIz" ou le décodeur PLIIz est utilisé.

Éléments de configuration	Détails de la configuration
défaut Les paramètres "Paramètres surr." sont rétablis à leurs par défaut.	Oui: Réinitialisez aux valeurs par défaut. Non: Ne réinitialisez pas aux valeurs par défaut. Lorsque vous sélectionné "défait" et appuyez sur ENTER, le message "Réinitialiser tous les paramètres aux valeurs par défaut ?" s'affiche. Choisissez "Oui" ou "Non", puis appuyez sur ENTER.	ENTER BACK ETUP

Tonalité

Les réglages par défaut sont soulignés.

Réglage de la qualité tonale du son.

Éléments de configuration	Détails de la configuration
Commande de tonalitésPermet de définir sur"Marche" et "Arrêt" la fonction de commande de la tonalité.	Marche: Permettre les réglages de tonalité (graves, aigus).Arrêt:Lecture sans réglages de tonalité.L'élement "Commande de tonalités" peut être régle lorsqu'Dynamic EQ"(10 page 106) est régle sur "Arrêt".REMARQUE• Les paramètres "Commande de tonalités" ne sont pas appliqués à la ZONE2.La tonalité ne peut pas être réglée en mode "DIRECT" ou "PURE DIRECT".
GravesRéglage des graves.	-6dB - +6dB (0dB)Il est possible de régler l'options "Graves" lorsque "Commande de tonalités" est régle sur "Marche".
AigusRéglage des aigus.	-6dB - +6dB (0dB)Il est possible de régler l'options "Aigus" lorsque "Commande de tonalités" est régle sur "Marche".

Niveau dialogue

Les réglages par défaut sont soulignés.

Définit le niveau de sortie pour clarifier la sortie de dialogue du canal central.

Éléments de configuration	Détails de la configuration
Dialogue	-12dB – +12dB (0dB)

Niveau sub.

Les réglages par défaut sont soulignés.

Définit l' état du subwoofer (allumé/éteint) et son niveau de sortie.

Éléments de configuration	Détails de la configuration
SubwooferActivation et désactivationde la sortie du subwoofer.	Marché: Le subwoofer est activé.Arrêt: Le subwoofer n'est pas activé.REMARQUECette option peut être définie lorsque le mode audio est "DIRECT" ou“PURE DIRECT” (10 page 70) et lorsque le “Mode subwoofer”(10 page 118) est “LFE+Main”.
Niveau sub.Réglez le niveau de sortiedu volume.	-12dB - +12dB (0dB)

Restoreer

Les formats audio compressés, tels que MP3, WMA (Windows Media Audio) et MPEG-4 AAC réduisent la quantité de données en éliminant des composants du signal difficilement audibles pour l'oreille humaine. La fonction "Restorer" générale les signaux éliminés pendant la compression pour restaurer le son le plus proche de celui d'origine. Elle corige également l'impression de volume des graves afin d'obtenir un son plus riche à partir des signaux audio compressés.

Éléments de configuration	Détails de la configuration
ModeDefinit le mode pour“Restorer”.	Arrêt: Ne pas utiliser la fonction “Restorer”.Mode 1 (Haut): Mode optimisé pour les sources compressées avec de faibles aigus (en-dessous de 64 kbps).Mode 2 (Milieu): Appliquez un boost adapté aux aigus et graves des sources compressées (en-dessous de 96 kbps).Mode 3 (Bas): Mode optimisé pour les sources compressées avec des aigus normaux (au-dessus de 96 kbps).
	• Cet élément peut être réglié avec les signaux analogiques ou quand un signal PCM (Freq. échantillonage. = 44,1/48 kHz) est entré.• Les réglages “Restorer” sont mémorisés pour chaque source d'entrée.• Le réglage par défaut de cet élément pour les paramètres “NETWORK” et “iPod/USB” est sur “Mode 3 (Bas)”. Tous les autres modes restent régliés sur “Arrêt”.• Le réglage en est impossible quand le mode audio est sur “DIRECT” ou “PURE DIRECT”.

Délai audio

Les réglages par défaut sont soulignés.

Pendant une video, réglez manuellement le délié de la sortie audio.

Détails de la configuration

0ms - 200ms

• Cet élément peut être régle entre 0 et 100 ms si "Sync. labiale auto" (10 page 108) est régle sur "Marche" et si une TV compatible avec Synchronisation labiale automatique est connectée.
• Enregistrez "Délai audio" pour chaque source d'entrée.
• "Délai audio" pour le mode jeu peut être régle quand "Mode video" (109) est sur "Automatique" ou "Jeu".

Volume

Les réglages par défaut sont soulignés.

Permet de régler le volume dans la MAIN ZONE (piece dans laquelle se trouve l'appareil).

Éléments de configuration	Détails de la configuration
Échelle	0-98: Afficher dans la gamme de 0 (Min) à 98.
Régler l'affichage du volume.	-79.5dB - 18.0dB: Afficher --dB (Min), gamme de -79,5 dB à 18,0 dB.
	• Le réglage du paramètre "Échelle" s'applique également à la méthode d'affichage des paramètres "Limite" et "Niveau de démarrage".
	• Le réglage du paramètre "Échelle" s'applique à toutes les zones.
Liminé	Arrêt: Ne pas utiliser de volume maximum.
Réglages de volume maximum.	60 (-20dB) / 70 (-10dB) / 80 (0dB)
Niveau de démarrage	Dernière: Utiliser les réglages mémorisés à partir de la dernière session.
Définir le volume à la mise en marche de l'appareil.	Sourdine: Toujours passer en sourdine au démarrage de l'appareil.
	1-98 (-79dB - 18dB): Le volume est réglié au niveau défi ni.
Niveau sourdine	Complet: Le son est complètement coupé.
Régler le niveau d'atténuation pendant la mise en sourdine.	-40dB: Le son est abaisse de 40 dB.
	-20dB: Le son est abaisse de 20 dB.

Audyssey

Les réglages par défaut sont soulignés.

Réglez Audyssey MultEQ® XT, Audyssey Dynamic EQ® et Audyssey Dynamic Volume®. Ces réglages sont accessibles après que la procédure “Conf. Audyssey®” a été effectué. Pour en savoir plus sur la technologie Audyssey, reportez-vous à la page 143.

REMARQUE

• Si vous n'avez pas effectué la Conf. Audyssey ou si vous modifie les réglages des enceintes après avoir effectué la Conf. Audyssey, vous ne pourrez peut-être pas selectionner Dynamic EQ/Dynamic Volume.
  Le cas échéant, reliancez la Conf. Audyssey ou selectionnez “Réinitialisez” (page 29) pour rétablier les paramétres après avoir effectué la Conf. Audyssey.
• Lors de la lecture d'un flux audio HD pour lequel la fréquence d'échantillonnage dépasse 96 kHz, il n'est pas possible de régler les "Audyssey".

Éléments de configuration	Détails de la configuration
MultEQ®XT	Audyssey: Optimisez la réponse de fréquence de tous les enceintes.
MultEQ®XT compensate les caractéristiques de temps et de fréquence de la zone d'écoute en fonction des résultats de mesure obtenu avec Conf.Audyssey®. La sélection s'effectue parmi trois types de courbes de compensation. Nous conseillons le réglage "Audyssey". MultEQ®XT est le préalable indispensable à l'utilisation des fonctions Dynamic EQ et Dynamic Volume.	Audyssey Byp.L/R: Optimisez la réponse de fréquence des enceintes sauf les enceintes avant droit et gauche. Audyssey Flat: Optimisez la réponse de fréquence de toutes les enceintes pour une réponse linéaire. Graphic EQ: Appliquer la réponse en fréquence obtenue par "Graphic EQ" (®page 106). Arrêt: Éteignez l'égaliser "MultEQ®XT".
	"Audyssey", "Audyssey Byp. L/R" et "Audyssey Flat" peuvent être sélectionnés lorsque "Conf. Audyssey®" est terminée. "Audyssey" est automatiquement sélectionné lorsque "Conf. Audyssey®" est terminée. Quand "Audyssey", "Audyssey Byp. L/R" ou "Audyssey Flat" est sélectionné, "AUDYSSEY" s'allume. Une fois "Conf. Audyssey®" terminée, si les options Configuration du haut-parleur, Distance, Niveau de canal et Fréquence croisiée ont changé sans augmenter le nombre d'enceintes évaluées, seul le tímoin "AUDYSSEY" s'allume. REMARQUE Si l'on utilise un casque, "MultEQ®XT" passes automatiquement sur "Arrêt".

Les réglages "MultEQ® XT", "Dynamic EQ" et "Dynamic Volume" sont mémorisés pour chaque source d'entrée.

Éléments de configuration	Détails de la configuration
Dynamic EQPermet de résoudre le problème de la déterioration de la qualité du son alors que le volume est diminué en prerant en compte la perception humaine et l'acoustique de la piece. Fonctionne avec MultEQ®XT.	Marché : Utiliser fonction de Dynamic EQ.Arrêt : Ne pas utiliser Dynamic EQ.AUDYSSEY s'affiche s'il est réglé sur "Marche".REMARQUEQuand le paramètre "Dynamic EQ" du menu est sur "Marche", il n'est pas possible d'effectuer un réglage "Commande de tonalités"(10 page 104).
Compens. niveau réf.Audyssey Dynamic EQ®fait ↔reference au niveau de mixage de film standard. Il fait les réglages pour soutenir la ↔response de ↔reference et l'enveloppement surround quand le volume est coupé à partir de 0 dB. Cependant, le niveau de ↔reference du film n'est pas toujours utilisé en musique ou pour d'autres contenus que des films. Le décalage de niveau de ↔reference Dynamic EQ offreetrois décalages à partir de la ↔reference de niveau du film (5 dB, 10 dB et 15 dB) qui peuvent être ↔selectionnés quand le niveau de mixage du contenu n'est pas dans la norme. Les niveaux de réglage recommends sont indiqués à droite.	0dB (Réf. film) : Il s'agit du réglage par défaut qui doit être utilisé pour écouter des films.5dB : Sélectionnez ce réglage pour le contenu qui a une très large gamme dynamique, comme la musique classique.10dB : Sélectionnez ce réglage pour le jazz ou d'autres musiques qui ont une large gamme dynamique. Ce réglage doit aussi être ↔sectionné pour le contenu TV, vu qu'il est en général mixé à 10 dB en dessous de la ↔reference du film.15dB : Sélectionnez ce réglage pour la musique pop/rock music ou autre programme qui est mixé à de très hauts hauts d'écoute et a une gamme dynamique comprimée.Lé réglage est activé quand "Dynamic EQ" est sur "Marche"(10 page 106).
Dynamic VolumePermet de résoudre le problème de grandes variations du niveau du volume entre la TV, les films et autres contenu (entre les passages doux et forts, etc.) en ajustant automatiquement conformément au réglage du volume préfééré de l'utilisateur.	Heavy : Ajustement le plus important sur les sons les plus forts et les plus bas.Medium : Ajustement moyen sur les sons les plus bas et les plus forts.Light : Ajustement le moins important sur les sons les plus bas et les plus forts.Arrêt : Ne pas utiliser "Dynamic Volume".AUDYSSEY s'affiche s'il est ↔dégé sur "Heavy", "Medium" ou "Light"."Si l'options "Dynamic Volume" est sur "Oui" dans le menu "Conf.Audyssey®"(10 page 27), le paramétrage est automatiquement ↔sectionné sur le choix "Medium".

Graphic EQ

Les réglages par défaut sont soulignés.

Utilisez l'égaliseur graphique pour régler la tonalité de chaque enceinte.

L'élément "Graphic EQ" peut être régle lorsque "MultEQ® XT" (12 page 105) est régle sur "Graphic EQ".

Éléments de configuration	Détails de la configuration
Selct H-P Ajustez ou non les tonalités pour chaque enceinte ou toutes les enceintes.	Tous: Réglez la tonalité de toutes les enceintes en même temps. Gaugé/droite: Réglez la tonalité des enceintes gauche et droite en même temps. Chaque: Réglez la tonalité de chaque enceinte.
Ajust.EQ Ajustez la tonalité pour chaque bande de fréquences. Ajustez l'enceinte sélectionnée dans la section "Select H-P".	① Sélectionnez l'enceinte. ② Sélectionnez le réglage de la bande de fréquences. 63Hz / 125Hz / 250Hz / 500Hz / 1kHz / 2kHz / 4kHz / 8kHz / 16kHz • Sélectionnez les enceintes que vous poulez régler lorsque "Gauche/droite" ou "Chaque" est sélectionné. ③ Réglez le niveau. -20.0dB - +6.0dB (0.0dB)
Copie courbe Pour copier la courbe "Audyssey Flat" (« page 105 » à partir de MultEQ® XT.	Oui: Copier. Non: Ne pas copier. • "Copie courbe" s'affiche après que la procédure de "Conf. Audyssey®" a été effectué. • Lorsque vous sélectionnez "Copie courbe" et que vous appuyez sur ENTER, le message "Copier "Audyssey Flat"? "s'affiche. Choisissez "Oui" ou "Non", puis appuyez sur ENTER.
défaut Les paramètres "Graphic EQ" sont rétablis à ceux par défaut.	Oui: Réinitialisez aux valeurs par défaut. Non: Ne réinitialisez pas aux valeurs par défaut. Lorsque vous sélectionnez "défait" et appuyez sur ENTER, le message "Réinitialiser tous les paramètres aux valeurs par défaut?" s'affiche. Choisissez "Oui" ou "Non", puis appuyez sur ENTER.

Effectuez les réglages video.

Fonctionnement du menu

1 Appuyez sur MAIN pour selectionner le mode zone sur MAIN ZONE. MAIN s'allume.
2 Appuyez sur SETUP. Le menu s'affiche à l'écran de la TV.
3 Utilizez pour selectionner le menu a activer ou a opérer.
4 Appuyez sur ENTER ou pour valider le réglage.

• Pour revenir à l'élement précédent, appuyez sur <ou BACK.
• Pour quitter le menu, appuyez sur SETUP alors qu'il est à affiché à l'écran. Le menu disparaît de l'écran.

Éléments qui peuvent être modifiés avec la procédure "Védo"

Réglages image ( page 108)

Config.HDMI (page 108)

Réglages sorties (page 109)

Affichage volume ( page 110)

Affichage info (page 110)

Affich. Audio (page 111)

Format TV ( page 111)

Réglages image

Les réglages par défaut sont soulignés.

La qualité d'image peut être ajustée.

Nous vous recommendons de conserver les paramètres par défaut. Réglez d'abord la qualité d'image sur votre TV et utilisez ce menu quand vous souhaitez effectuer des réglages précis.

• Cet élément peut être régé dans les sources d'entrée

• Pour les sources d'entrée autres que celles mentionnées ci-dessus, cet élément peut être régle lorsque "Select. video" a été sélectionné. Dans ce cas, les réglages initiaux de la source d'entrée sont actifs.
• Peut être sélectionné quand "Conversion video" (109) est réglé sur "Marche".
• Il est possible de selectionner "Blu-ray", "GAME", "MEDIA PLAYER", "CD" ou "TV AUDIO" quand les options "HDMI" ou "COMP" (page 113, 114) ont ete attribuées.

Éléments de configuration	Détails de la configuration
ContrasteRéglage du contraste de l'image.	-6 - +6 (0)
LuminanceRéglage de la luminosité de l'image.	0 - +12
SaturationRéglage du niveau chromatique de l'image (saturation).	-6 - +6 (0)
TeinteRéglage de la balance des vertes et des rouges.	-6 - +6 (0)
Réduction bruitRéduction du bruit général d'image.	Arrêt / Bas / Moyen / Haut
Améliorer les contours.	0 - +12

• La fonction "Réglages image" ne peut pas être régée lorsque des signaux video et video en composante sont émis.
• La fonction "Réglages image" ne peut pas être régée lorsque des signaux 4K sont en entrée.

Config. HDMI

Les réglages par défaut sont sou lignés.

Réglage des paramètres de sortie video/audio HDMI.

Éléments de configuration	Détails de la configuration
Sync. labiale auto Effectue la compensation automatique du délié temporel des sorties audio et contrôle.	Marche: Compensé. Arrêt: Non compensé.
Sortie audio HDMI Permet de sélectionner le matériel pour la sortie audio HDMI.	AVR: Lecture par les enceintes connectées au récepteur. TV: Lecture par une télévision connectée au récepteur. L'entrée de signal audio du connecteur d'entrée HDMI peut être émise comme signal de sortie du connecteur de sortie HDMI en réglient la destination de sortie audio HDMI sur le téléviseur. L'entrée des signaux audio via les connecteurs d'entrée analogue/ coaxial/optique ne peut pas être émise par le connecteur de sortie HDMI. Lorsque la fonction de commande HDMI est activée, la priorité est donnée au réglage audio du téléviseur (« page 89 » "Fonction de contrôle HDMI").
HDMI Contrôle Permet de lien l'utilisation de différents appareils connectés en HDMI et compatibles avec la commande HDMI.	Marche: Réglage à sélectionner pour utiliser la fonction de commande HDMI. Arrêt: Réglage à utiliser lorsque l'on ne veut pas utiliser la fonction de commande HDMI. Lorsqu'un apparéil incompatible avec la fonction de commande HDMI est branché, réglez le paramètre "HDMI Contrôle" sur "Arrêt". Consultez les instructions d'utilisation de chaque composant connecté pour vérifier les régles. Se reporter à "Fonction de contrôle HDMI" (« page 89 » pour en savoir plus sur la fonction de contrôle HDMI. REMARQUE Quand "HDMI Contrôle" est sur "Marche", la consommation en mode Veille est plus élevé. Si vous n'utilise pas cet apparéil pendant une période prolongée, il est conseilé de débrancher le cordon d'alimentation de la prise murale. L'option de commande HDMI commande le fonctionnement d'une TV compatible avec cette option. Assurez-vous que la TV ou HDMI sont connectés quand vous utiliserez l'option de commande HDMI. Si les régles "HDMI Contrôle" ont été modifiés, pensez à toutes étéindre puis remettre sous tension les appareils connectés après cette modification.
Source veilleAVR "émettra par" les signaux videoi HDMI sources lorsqu'il est en veille.	Dernière : Choisissez cette option pour "émettre via" la dernière source video d'entrée HDMI utilisée.CBL/SAT / DVD / Blu-ray / GAME / AUX / MEDIA PLAYER / CD : Choisissez une des sources HDMI pour toujours émettre lorsqu'AVR est en veille.L'élement "Source veille" peut être régle lorsque "HDMI Contrôle" est régle sur "Marche".
Désactiver commandeLie la mise en veille de cet apparéil aux équipements externes.	Tous : Si la TV branchée est mise hors tension indépendamment de la source d'entrée, l' apparéil est automatiquement mis en veille.Video : Si la TV branchée est mise hors tension avec Blu-ray / DVD / TV AUDIO / CBL/SAT / GAME / MEDIA PLAYER / AUX comme source d'entrée, l' apparéil est automatiquement mis en veille.Arrêt : L' apparéil n'est pas lié à la mise sous/hors tension de la TV.L'élement "Désactiver commande" peut être régle lorsque "HDMI Contrôle" est régle sur "Marche".

Réglages sorties

Les réglages par défaut sont soulignés.

Permet de régler les paramètres de l'écran.

• Il est possible de selectionner "Blu-ray", "GAME", "MEDIA PLAYER", "CD" ou "TV AUDIO" quand les options "HDMI" ou "COMP" (page 113, 114) ont été attribuées.

La fonction "Réglages sorties" ne peut pas être régée lorsque des signaux 4K sont en entrée.

Éléments de configuration	Détails de la configuration
Mode video à paramétrer pour le traitement video.	Automatique: Traiter la video automatiquement sur la base des informations disponibles sur le contenu HDMI. Jeu: Toujours Traitser la video pour le jeu. Film: Toujours Traitser la video pour les films.
CBL/SAT DVD Blu-ray * GAME * AUX MEDIA PLAYER * CD TV AUDIO *	Si "Mode video" est réalisé sur "Automatique", le mode est commuté en fonction du contenu à l'entrée. Si une source est lue à la fois en mode MAIN ZONE (audio et video) et en mode ZONE2 (audio seul) dans la même pièce, le signal audio des modes MAIN ZONE et ZONE2 peut sembler désynchronisé mais il ne s'agit pas d'un dysfonctionnement. Dans ce cas, passer en mode "Jeu" peut améliorer la synchronisation audio.

Éléments de configuration	Détails de la configuration
Conversion videoLe signal d'entrée video estconverti automatiquementen fonction de la TVconnectée (12 page 6"Conversion des signauxvideo d'entrée pour la sortie(Fonction de conversionvideo)").CBL/SATDVDBlu-ray*GAME*AUX MEDIA PLAYER*CDTV AUDIO*	Marché: Le signal d'entrée video est converti.Arrêt: Le signal d'entrée video n'est pas converti.Lorsqu'un signal video non standard d'une console deiaux ou d'uneautre source est entré, la fonction de conversion video peut ne pasfonctionner. Dans ce cas, réglez "Conversion video" sur "Arrêt".Si "Conversion video" est régle sur "Arrêt", la fonction de conversionvideo ne fonctionne pas. Dans ce cas, connectez cet apparéil et la TVavec le même type de cable.
Echelle(scaler)i/pPermet de convertir larésolution de la sourced'entrée à la résolutiondéfiènie.CBL/SATDVDBlu-ray*GAME*AUX MEDIA PLAYER*AUX NETWORKCTV AUDIO*	Analogue: Utiliser suréchantillonage (scalar) i/p pour les signaux videoanalogiques.Analogique & HDMI: Utiliser la fonct. (scalar) i/p pour les signaux videoanalog et HDMI.HDMI: Utilisez la fonction de mise à l'échelle pour le signal video HDMI.Arrêt: Ne pas utiliser la fonction d'échelle i/p (scalar)."Analogue & HDMI" peut être régle pour des sources d'entrée pourlesquelles un connecteur d'entrée HDMI est attribué.Les éléments paramétrables sont fonction de la source d'entréeattribuée à chaque borne d'entrée.Cette fonction est inopérante lorsque le signal d'entrée est de type"x.v.Color", 3D, sYCC601 color, Adobe RGB color, Adobe YCC601 colorou une résolution informatique.
Résolution Régléz la résolution de sortie. Vou陝 peut être réglié “Résolution” séparément pour la sortie HDMI de l'entrée video analogue et l'entrée HDMI. CBL/SAT DVD Blu-ray * GAME AUX MEDIA PLAYER CD NETWORK TV AUDIO *	Automatique: Le nombre de pixels supporté par la TV connectée à la borne de HDMI MONITOR OU est automatiquement détecté et la résolution de sortie appropriée est régliée. 480p/576p / 1080i / 720p / 1080p / 1080p:24Hz / 4K: Régléz la résolution de sortie. • Cet élément peut être réglié lorsque “Echelle(scaler) i/p” n'est pas réglié sur “Arrêt”. • Si “Echelle(scaler) i/p” est réglié sur “Analogue & HDMI”, la résolution du signal d'entrée video analogue et du signal d'entrée HDMI peut être régliée. • Pour visionner des images 1080p/24Hz, utilisez une TV qui supportez les signaux-video 1080p/24Hz. • Si le réglage est fait sur “1080p:24Hz”, vous pouvez appréciencer des images filmées pour des sources films (en 24 Hz). Pour les sources video et les sources mixtes, nous recommendons de régler la résolution sur “1080p”. • Il est impossible de convertir un signal 50 Hz en 1080p/24Hz. La sortie est en résolution 1080p/50Hz.
Mode progressif Sélectionné le mode de conversion progressive approprié pour le signal video source. CBL/SAT DVD Blu-ray * GAME AUX MEDIA PLAYER CD TV AUDIO *	Automatique: La détction du signal video et la sélection du mode approprié s'effectuent automatiquement. Video: Sélectionner un mode adapté à la lecture video. Video et film: Sélectionner un mode adapté à la lecture video et de films 30 trames. • Cet élément peut être réglié lorsque “Echelle(scaler) i/p” n'est pas réglié sur “Arrêt”.

Éléments de configuration	Détails de la configuration
Rapport d'aspect Configurer le rapport d'aspect pour la sortie des signaux video au HDMI.	16:9: Affichage au format d'aspect 16:9. 4:3: Affichage au format d'aspect 4:3. L'élement "Rapport d'aspect" peut être régèle lorsque "Echelle(Scaler) i/p" n'est pas régèle sur "Arrêt".
CBL/SAT DVD Blu-ray * GAME *
AUX MEDIA PLAYER *
CD NETWORK
TV AUDIO *

• Il est possible de sélectionner "Blu-ray", "GAME", "MEDIA PLAYER", "CD" ou "TV AUDIO" quand les options "HDMI" ou "COMP" (10 page 113, 114) ont été attribuées.

Affichage volume

Les réglages par défaut sont sou lignés.

Définit l'emplacement de l'affichage du niveau de volume principal.

Éléments de configuration	Détails de la configuration
Volume	Bas : Affichage bas.
	Haut : Affichage haut.
	Arrêt : Désactiver l'affichage.
	Si l'affichage du volume principal est difficile à生存 lorsqu'il est superposé au sous-titrage d'un film, réglez-le sur "Haut".

Affichage info

Les réglages par défaut sont soulignés.

Affiche temporairement le statut de fonctionnement lorsque le mode audio est modifie, la source d'entree changée. Vous pouzechosir d'afficher ou non chaque etat.

Éléments de configuration	Détails de la configuration
Informations	Marché: Activer l'affichage. Arrêt: Désactiver l'affichage.

Affich. Audio

Les réglages par défaut sont sou lignés.

Définit la durée d'affichage de chaque menu lorsque la source d'entrée est "NETWORK", "iPod/USB" ou "FM".

Éléments de configuration	Détails de la configuration
Audio	Toujours : Affichage permanent.30s : Conserver l'affichage pendant 30 secondes après l'activation.10s : Conserver l'affichage pendant 10 secondes après l'activation.Arrêt : Désactiver l'affichage.

Format TV

Les réglages par défaut sont soulignés.

Détermine le format du signal video à la sortie de la télévision que vous utilisez.

Éléments de configuration

Détails de la configuration

Format

NTSC: Sélectionner la sortie NTSC.PAL: Sélectionner la sortie PAL.L'option "Format" peut également être réglée de la manière suivante.Cependant, l'écran du menu ne s'affiche pas.1. Maintenez ZONE2 SOURCE et STATUS de l'appareil principal enforcéespendant au moins 3 secondes."V.Format: <PAL>"s'affiche.2. Utilisez TUNER PRESET CH+, - sur l'unité principale et réglez le formatdu signal videoo.3. Appuyez sur STATUS de l'appareil principal pour terminer le réglage.REMARQUESi un format différent du format videoo du moniteur connecté est défini,l'image ne s'affichera pas correctement.

Réalisation des réglages concernant la lecture de la source d'entrée.

• Vous n'avez pas besoin de modifier les réglages pour utiliser l'appareil. Effectuez des réglages lorsque cela s'avère nécessaire.

Fonctionnement du menu

1 Appuyez sur MAIN pour selectionner le mode zone sur MAIN ZONE. MAIN s'allume.
2 Appuyez sur SETUP. Le menu s'affiche à l'écran de la TV.
3 Utilize pour selectionner le menu a activer ou a opérer.
4 Appuyez sur ENTER ou pour valider le réglage.
- Pour revenir à l'élement précédent, appuyez sur ou BACK.
- Pour quitter le menu, appuyez sur SETUP alors qu'il est à affiché à l'écran. Le menu disparait de l'écran.

Information importante

A propos de l'affichage des sources d'entrée

Dans ce chapitre, les sources d'entrée configurable pour chaque élément sont représentées comme suit.

CBL/SAT	DVD	Blu-ray	GAME	AUX	MEDIA PLAYER	iPod/USB	CD	FM	NETWORK
TV AUDIO

REMARQUE

Les sources d'entrée pour lesquilles "Cachez" a ete selectionne dans "Masquer les sources" (page 114) ne peuvent pas etre selectionnées.

Éléments qui peuvent être modifiés avec la méthode "Entrées"

Affectation des entrées (page 113)

Renommer les sources (18 page 114)

Masquer les sources (page 114)

Niveau des sources (page 115)

Selct. Entres (18 page 115)

Source video ( page 115)

Affectation des entrées

Par défaut, certaines sources d'entrée telles que "CBL/SAT" sont affectées aux bornes video et audio. En réalisant les connexions par défaut, il vous suffit d'appuyer sur un bouton de selection de la source d'entrée pour dire facilitement du contenu audio ou video à partir de l'appareil connecté.

Lorsque vous réaliserez d'autres types de connexions, vous doivent modifier les paramètres indiqués dans cette section.

Exemples d'affichages d'écrans de menus "Affectation des entrées"

Cet écran apparait lorsque vous sélectionné le menu "Entrées" - "chaque source d'entrée" - "Affectation des entrées". Utilisez le menu "Affectation des entrées" pour changer les ② bornes d'entrée HDMI, les ③ bornes d'entrée analogiques et les ④ bornes d'entrée composantes affectées aux ① bornes d'entrée dans les réglages par défaut.

Utilisations du menu d'attribution d'entrée

1 Utilisez pour déplacer le curseur sur l'objet que vous souhaiter paramétrer, puis appuyez sur ENTER.
2 Utilizez pour selectionner la borne d'entrée à affecter.
3 Appuyez sur ENTER pour enregistrer le réglage.

Éléments de configuration		Détails de la configuration
HDMI Régléz ce paramètre pour changer l'attribution des prises d'entrée HDMI aux sources d'entrée.		HDMI 1 / HDMI 2 / HDMI 3 / HDMI 4 / HDMI 5 / HDMI 6 : Attribue uneborne d'entrée HDMI à la source d'entrée sélectionnée. Aucun : N'attribué pas de borne d'entrée HDMI à la source d'entrée sélectionnée. • Au moment de l'achat, les réglages des différentes sources d'entrée sont ceux indiqués ci-dessous.
CBL/SAT	DVD	Source d'entrée	CBL/SAT	DVD	Blu-ray	GAME
Blu-ray	GAME
AUX	MEDIA PLAYER
CD	TV AUDIO	Régliages par défaut	HDMI 1	HDMI 2	HDMI 3	HDMI 4
		Source d'entrée	AUX	MEDIA PLAYER	CD	TV AUDIO
		Régliages par défaut	HDMI 6	HDMI 5	Aucun	Aucun
		• Une source d'entrée à laquelle un connecteur d'entrée HDMI ne peut pas être attribué s'affiche sous la forme de “----”. • Pour dire le signal video attribué à “HDMI” associé avec le signal audio attribué à “Affectation des entrées” - “DIGITAL”, sélectionnez “Numérique” dans le de “Mode d'entrée” (€ page 115). • Les signaux audio Presents en entrée aux bornes analogiques et numériques ne sont pas renvoyés en sortie au moniteur. • Si “HDMI Contrôle” (€ page 108) est régle sur “Marche”, la borne d'entrée HDMI ne peut pas être attribuée à la “TV AUDIO”.

Éléments de configuration			Détails de la configuration
DIGITAL Effectuez ce réglage pour changer la borne d'entrée numérique à laquelle la source d'entrée est attribuée.			COAX / OPT: Attribue une borne d'entrée numérique à la source d'entrée sélectionnée. Aucun: N'attribuée pas de borne d'entrée numérique à la source d'entrée sélectionnée. • Au moment de l'achat, les réglages des différentes sources d'entrée sont ceux indiqués ci-dessous.
CBL/SAT	DVD		Source d'entrée	CBL/SAT	DVD	Blu-ray	GAME
Blu-ray	GAME
AUX	MEDIA PLAYER		Réglages par défaut	COAX	Aucun	Aucun	Aucun
CD	TV AUDIO
			Source d'entrée	AUX	MEDIA PLAYER	CD	TV AUDIO
			Réglages par défaut	Aucun	Aucun	Aucun	OPT
COMP (Viséo de composant) Régliez ce paramètre pour changer l'attribution des bornes d'entrée video composantes aux sources d'entrée.			COMP: Attribue une borne d'entrée video en composantes à la source d'entrée sélectionnée. Aucun: N'attribuée pas de borne d'entrée composant video à la source d'entrée sélectionnée. • Au moment de l'achat, les réglages des différentes sources d'entrée sont ceux indiqués ci-dessous.
CBL/SAT	DVD		Source d'entrée	CBL/SAT	DVD	Blu-ray	GAME
Blu-ray	GAME		Réglages par défaut	COMP	Aucun	Aucun	Aucun
AUX	MEDIA PLAYER
CD	TV AUDIO		Source d'entrée	AUX	MEDIA PLAYER	CD	TV AUDIO
			Réglages par défaut	Aucun	Aucun	Aucun	Aucun
			Une source d'entrée à laquelle une borne d'entrée video composante ne peut pas être attribuée s'affiche sous la forme de “----”.
défait Le nom de la source d'entrée est rétabli au paramétrage par défaut.			Oui: Réinitialissez aux valeurs par défaut. Non: Ne réinitialissez pas aux valeurs par défaut. Lorsque vous sélectionnez “défait” et appuyez sur ENTER, le message “Réinitialiser tous les paramètres aux valeurs par défaut?” s'affiche. Choisissez “Oui” ou “Non”, puis appuyez sur ENTER.

Renommer les sources

Modifiez le nom de l'affichage de la source d'entrée seLECTIONnée.

Ceci est pratique lorsque le nom de source d'entrée de votre apparéil et celui de cet apparéil sont différents. Vous pouvez modifier le nom selon vos préférences. Lorsque le nom a été définit, il s'affiche sur l'affichage de cet apparéil et sur l'écran de menu.

Détails de la configuration

CBL/SAT / DVD / Blu-ray / GAME / AUX / MEDIA PLAYER / CD / TV AUDIO : Modifiez le nom de l'affichage de la source d'entrée sélectionnée.

• Vous pouvez entre jusqu'à 12 caractères.
• Pour la saisie de caractères, voir page 100.

défaut : Le nom de la source d'entrée est rétabli au paramétrage par défaut.

• Oui: Réinitialisez aux valeurs par défaut.
• Non: Ne réinitialissez pas aux valeurs par défaut.

Lorsque vous sélectionnez "défaut" et appuyez sur ENTER, le message "Réinitialiser tous les paramètres aux valeurs par défaut ?" s'affiche. Choisissez "Oui" ou "Non", puis appuyez sur ENTER.

COMP

(Vidéo de composant)
Réglez ce paramètre pour changer l'attribution des bornes d'entrée video composantes aux sources d'entrée.

défaut

Le nom de la source d'entrée est rétabli au paramétrage par défaut.

COMP: Attribute une borne d'entrée video en composantes à la source d'entrée Sélectionnée.

Aucun: N'attribue pas de borne d'entrée composant video à la source d'entrée seLECTIONnée.

• Au moment de l'achat, les réglages des différentes sources d'entrée sont ceux indiqués ci-dessous.

Une source d'entrée à laquelle une borne d'entrée video composante ne peut pas être attribuée s'affiche sous la forme de "---".

Oui : Réinitialisez aux valeurs par défaut.

Non: Ne réinitialissez pas aux valeurs par défaut.

Lorsque vous sélectionnez "défaut" et appuyez sur ENTER, le message "Réinitialiser tous les paramètres aux valeurs par défaut ?" s'affiche. Choisissez "Oui" ou "Non", puis appuyez sur ENTER.

Masquer les sources

Les réglages par défaut sont soulignés.

Permet de supprimer de l'affichage les sources d'entrée qui ne sont pas utilisées.

Détails de la configuration

CBL/SAT / DVD / Blu-ray / GAME / AUX / MEDIA PLAYER / iPod/USB / CD / FM / NETWORK / TV AUDIO : Sélectionnez la source d'entrée qui n'est pas utilisée.

• Affichez : Utiliser cette source.
• Cachez: Ne pas utiliser cette source.

REMARQUE

• Les sources d'entrée utilisées dans MAIN ZONE ou ZONE2 ne peuvent pas être seLECTIONNées.
• Les sources d'entrée utilisées dans les différentes zones ne peuvent pas'être supprimées.
• Les sources d'entrée régles sur "Cachez" ne peuvent pas etre seLECTIONnées à l'aide de la touche de selection de la source d'entrée.

Niveau des sources

Les réglages par défaut sont sou lignés.

• Cette fonction permet de corriger le niveau de lecture de l'entrée audio de la source d'entrée seLECTIONnée.
• Utilisez cette fonction s'il y a des différences de niveau du volume d'entrée entre les différentes sources.

Détails de la configuration

-12dB +12dB (0dB)

Le niveau d'entrée analogue et le niveau d'entrée numérique peuvent être régles séparément pour les sources d'entrée pour lesquelles "DIGITAL" ont été attribués dans "Affectation des entrées" (page 113).

Selct. Entres

Les réglages par défaut sont soulignés.

Réglez le mode d'entrée audio et le mode de décodage de chaque source d'entrée. Les modes d'entrée accessibles peuvent varier en fonction de la source d'entrée.

Éléments de configuration
Détails de la configuration

Mode d'entrée

Définit les modes d'entrée audio pour les différentes sources d'entrée.

Normalement, il est recommendé de régler le mode d'entrée audio sur "Automatique".

Automatique: Déctector automatiquement le signal en entrée et effectuer la reproduction.

HDMI : Lire uniquement les signaux en provenance de l'entrée HDMI.

Numérique : Lire uniquement les signaux en provenance de l'entrée numérique.

Analogue : Lire uniquement les signaux en provenance de l'entrée analogue.

• "Numérique" peut être régle pour les sources d'entrée pour lesquelles "DIGITAL" a été attribué dans "Affectation des entrées" (page 114).
• Si la source d'entrée est régée sur "CBL/SAT", "DVD", "Blu-ray", "AUX" ou "CD", le réglage sur "Analogue" n'est pas possible.
• Lorsque des signaux numériques entrent correctement, le témoin DIG. s'allume sur l'affichage. Si le témoin DIG. ne s'allume pas, vérifie "Affectation des entrées" (12 page 114) et les connexions.
• Si l'option "HDMI Contrôle" est régée sur "Marche" et si une TV compatible ARC est branchée via les bornes HDMI MONITOR, le mode d'entrée dont la source d'entrée est "TV AUDIO" est paramétré sur ARC.

Éléments de configuration

Détails de la configuration

Mode de décod.
Réglez le mode décodage pour la source d'entrée.

Automatique : Décteter automatiquement le signal numérique, le décoder et reproductive.

PCM: Décoder et produit une quantite de signaux PCM en entrée.
DTS: Décoder et produit une quantite de signaux DTS en entrée.

CBL/SAT	DVD
Blu-ray	GAME
AUX	MEDIA PLAYER
CD	TV AUDIO

• Cét élément peut être régle pour les sources d'entrée pour lesquelles "DIGITAL" a été attribué dans "Affectation des entrées" (page 113).
• Normalement, ce mode doit être régé sur "Automatique". N'activez "PCM" et "DTS" que lorsque vous lisez les signaux respectifs.

Source video

Les réglages par défaut sont soulignés.

Le flux video d'une autre source d'entrée est lu en combinaison avec l'audio en cours de lecture.

Détails de la configuration

défaut: Lecture de l'image et son de la source d'entrée.

Blu-ray / DVD / TV AUDIO / CBL/SAT / GAME / MEDIA PLAYER / AUX / CD : Sélectionnez la source d'entrée video pour l'affichage. La vente de la source d'entrée sélectionnée est lui simultanément au signal audio en cours de lecture. Cela peut être fait pour chacune des sources d'entrée.

"Blu-ray", "GAME", "MEDIA PLAYER", "CD" ou "TV AUDIO" sont sélectionnables seulement lorsque "COMP" est affecté à la source d'entrée.

REMARQUE

• Il est impossible de selectionner les signaux d'entrée HDMI.
• Les sources d'entrée pour lesquelles "Cachez" a ete selectionne dans "Masquer les sources" (1 page 114) ne peuvent pas etre selectionnées.

À définir lorsque vous modifie les régles Conf. Audyssey®

• Si vous modifiez les régliages des enceintes après "Conf. Audyssey®, il n'est pas possible de selectionner Audyssey MultEQ® XT, Audyssey Dynamic EQ® ni Audyssey Dynamic Volume® (15 page 105).
• Cette fonction peut être utilisé sans en modifier les réglages. Effectuez des réglages uniquement si cela s'avère nécessaire.

Fonctionnement du menu

1 Appuyez sur MAIN pour sélectionner le mode zone sur MAIN ZONE. MAIN s'allume.

2 Appuyez sur SETUP. Le menu s'affiche à l'écran de la TV.

3 Utilisez △▽ pour sélectionner le menu à activer ou à opérer.

4 Appuyez sur ENTER ou ▷ pour valider le réglage. • Pour revenir à l'élement précédent, appuyez sur < ou BACK. • Pour quitter le menu, appuyez sur SETUP alors qu'il est à affchéé à l'écran. Le menu disparaît de l'écran.

Éléments qui peuvent être modifiés avec la procédure "Enceintes"

Les réglages par défaut sont sou lignés.

Utilisez cette procédure pour régler manuellement les enceintes ou si vous souhaitez modifier les réglages effectuels avec la procédure de "Conf. Audyssey".

• Si vous modifiez les réglages des enceintes après "Conf. Audyssey®, il n'est pas possible de seLECTIONner Audyssey MultEQ® XT, Audyssey Dynamic EQ® ni Audyssey Dynamic Volume® (10 page 105).
• La "Config. manuelle" peut être utilisé même s'il n'y a pas eu modification des réglages. Effectuez des réglages uniquement si cela s'avéré nécessaire.

Éléments de configuration	Détails de la configuration
Affectation des AmplisPermet de sélectionner lamethode d'utilisation del'amplificateur de puissanceen fonction de vosystème d'enceintes.	Mode affection : Définition du mode d'attribution.Surround Back : Configuration pour lecture 7.1 canaux utilisant les enceintes surround arrêtéZONE2: Réglage à utiliser pour affecter l'amplificateur de puissance intégré de l'appareil à la ZONE2 et émettre le son en stéréo.Bi-AMP: Réglage permettant d'utiliser les enceintes avant via la connexion double amplificateur.Front Height: Configuration pour lecture 7.1 canaux utilisant les enceintes avant-haut.Front B: Réglage permettant d'utiliser le second jeu d'enceintes avant pour la lecture. Vous pouvez.permuter les enceintes avant A et B à utiliser pour la lecture en fonction du mode de lecture, à savoir 2 canaux ou multicanal. Lorsque vous Sélectionnéce réglage Front B, exécutezégressément la procédure "Config. enceintes avant" (10 page 119).
Config. enceintesIndique la présence des enceintes et permet de séLECTIONner les catégoriesde taille des enceintes enfonction de la capacité de reproduction des graves.REMARQUEN'utilise pas la formeextérieure de l'enceinte pour déterminer s'il s'agitd'une enceinte "Large" ou"Petit". Utilizez plutôt les fréquences définies sous"Crossover" (15 page 119) comme norme de réglagedu système de reproductiondes basses.	Avant: Définir le type d'enceinte avant.Large: Réglage à utiliser pour une grande enceinte en mesure deréproduire correctement les basses fréquences.Petit: Réglage à utiliser pour une petite enceinte limitée dans les basses fréquences.Lorsque "Subwoofer" est réglé sur "Non", "Avant" est automatiquement réglé sur "Large".Lorsque "Avant" est réglé sur "Petit", les paramètres "Centrale", "Surround", "Surr. arrêté" et "Avant Haut" ne peuvent pas été régés sur "Large".Centrale: Définir la présence et la taille de l'enceinte centrale.Large: Réglage à utiliser pour une grande enceinte en mesure deréproduire correctement les basses fréquences.Petit: Réglage à utiliser pour une petite enceinte limitée dans les basses fréquences.Aucun: Réglage à utiliser lorsqu'aucune enceinte centrale n'est connectée."Large" n'est pas affchéé quand "Avant" est réglé sur "Petit".

Éléments de configuration	Détails de la configuration
Config. enceintes(Suite)	Subwoofer: Définir la présence d'un subwoofer.Oui: Réglage à utiliser lorsque le système comprend un subwoofer.Non: Réglage à sélectionner lorsqu'aucun subwoofer n'est connecté.Lorsque "Avant" est régle sur "Petit", "Subwoofer" est automatiquement régle sur "Oui".
	Surrounder: Définir la présence et la taille des enceintes surroundLarge: Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les basses fréquences.Petit: Réglage à utiliser pour une petite enceinte limitée dans les basses fréquences.Aucun: Réglage à utiliser quand les enceintes surround ne sont pas connectées.Si "Surround" est régle sur "Large", vous pouvez régler "Surr. arrêté" et "Avant Haut" sur "Large".Si "Surround" est régle sur "Aucun", vous pouvez régler "Surr. arrêté" et "Avant Haut" sont automatiquement régles sur "Aucun".
	Surr. arrêté: Définir la présence, la taille et le nombre d'enceintes arrêté surroundLarge: Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les basses fréquences.Petit: Réglage à utiliser pour une petite enceinte limitée dans les basses fréquences.Aucun: Réglage à utiliser quand les enceintes arrêté surround ne sont pas connectées.Zonceintes: Réglage à utiliser lorsqu'il y a deux enceintes arrêté surround.1enceinte: Réglage à utiliser lorsqu'il n'y a qu'une enceinte surround arrêté. Branchez l'enceinte surround arrêté au canal gauche (G) lorsque vous sélectionnez ce réglage.REMARQUELorsque le paramètre "Mode affectation" («page 117») est régle sur "Surround Back", vous pouvez effectuer le réglage "Surr. arrêté".
Config. enceintes(Suite)	Avant Haut: Définir la présence et la taille des enceintes avant-haut. • Large: Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les basses fréquences. • Petit: Réglage à utiliser pour une petite enceinte limitée dans les basses fréquences. • Aucun: Réglage à utiliser lorsque si les enceintes avant-haut ne sont pas connectées. REMARQUE Lorsque le paramètre "Mode affectation" (10 page 117) est régle sur "Front Height", vous pouvez effectuer le réglage "Avant Haut".
GravesPermet de configurer la reproduction de la gamme de signaux subwoofer et LFE.	Mode subwoofer: Permet de sélectionner les signaux de la gamme des graves qui seront produits par le subwoofer. • LFE: Le signal de gamme des graves du canal régle sur la taille d'enceinte "Petit" est ajusté à la sortie de signal LFE du subwoofer. • LFE+Main: Le signal de gammeasse de tous les canaux est ajusté à la sortie de signal LFE du subwoofer. • L'élement "Mode subwoofer" peut être régle lorsque "Config. enceintes" - "Subwoofer" (10 page 117) est régle sur "Oui". • Écoutez de la musique ou un film puis sélectionné le mode produit les graves les plus puissants. • Sélectionnez "LFE+Main" si vous foulez que les signaux de des graves soient toujours produits par le subwoofer. REMARQUE Si les options "Avant" et "Centrale" de "Config. enceintes" sont régées sur "Large" et que "Mode subwoofer" est régle sur "LFE", il se peut que les subwoofer n'émettent aucun son, suivant le signal d'entrée ou le mode audio sélectionné.
	LPF pour LFE: Permet de régler la gamme d'émission du signal LFE. Réglez cela lorsque vous voulez changer la fréquence de lecture du subwoofer. • 80Hz / 90Hz / 100Hz / 110Hz / 120Hz / 150Hz / 200Hz / 250Hz

Éléments de configuration	Détails de la configuration
DistancesPermet de régler la distanceentre la position d'écoute etles enceintes.Avant d'effectuer lesréglages, mesurez ladistance entre la positiond'écoute et les différentesenceintes.	Unité: Permet de régler l'unité de distance.Mêtres / Pieds
	Étape: Permet de régler l'increment minimum de réglage de la distance.0.1m / 0.01m1ft / 0.1ft
	défaut: Les paramètres "Distances" sont rétablis à leurs par défaut.Oui: Réinitialisez aux valeurs par défaut.Non: Ne réinitialisez pas aux valeurs par défaut.Lorsque vous sélectionnez "défait" etappuyez sur ENTER, le message "Réinitialiser tous les paramètres aux valeurs par défaut ?"s'affiche. Choisissez "Oui" ou "Non", puisappuyez sur ENTER.
	Avant G / Avant D / A. Haut G / A. Haut D / Centrale / Subwoofer /Surround G / Surround D / Surr. arr. G* / Surr. arr. D*: Sélection del'enceinte pour le réglage de la distance.* Quand le paramètre "Config. enceintes" - "Surr. arrêté"( page 117) est sur "1enceinte", "Surr. arrêté" s'affiche.0.00m - 18.00m / 0.0ft - 60.0ft: Réglez la distance.
	Les enceintes qui peuvent être sélectionnées sont différentes selonles réglages "Affectation des Amphis" ( page 117) et "Config. enceintes" ( page 117).Réglages par défaut:Avant G / Avant D / A. Haut G / A. Haut D / Centrale / Subwoofer : 3,60m (12,0 ft)Surround G / Surround D / Surr. arr. G / Surr. arr. D : 3,00 m (10,0 ft)Réglez la différence de distance entre enceintes à moins de 6,00 m (20,0 ft).
	REMARQUELes enceintes régées sur "Aucun" dans les réglages "Config. enceintes"( page 117) ne sont pas affichées.
NiveauPermet de définir le niveaude chaque enceinte pourque la tonalité d'essay soitidentique en sortie suchaque enceinte.	Démar tonal. essai : Sortie des tonalités d'essay. • Avant G / A. Haut G / Centrale / A. Haut D / Avant D / Surround D /Surr. arr. D* / Surr. arr. G* / Surround G / Subwoofer : Sélection de l'enceinte pour l'émission de la tonalité d'essay. * Quand le paramètre "Config. enceintes" - "Surr. arrrière"( page 117) est sur "1enceinte", "Surr. arrrière" s'affiche.
	-12.0dB - +12.0dB (0.0dB) : Ajustez le volume.Quand l'option "Niveau" est ajustée, les valeurs ajustées sont définiespour tous les modes audio.REMARQUE• Les enceintes régliées sur "Aucun" dans les réglages "Config. enceintes" ( page 117) ne sont pas affichées.Lorsqu'une prise de casque d'écoute est insérée dans la prise PHONESde cet appeareil, "Niveau" ne s'affiche pas.
	défaut : Les paramètres "Niveau" sont rétablis à leurs par défaut. • Oui : Réinitialisez aux valeurs par défaut.Non : Ne réinitialisez pas aux valeurs par défaut.Lorsque vous sélectionnez "défait" etappuyez sur ENTER, le message "Réinitialiser tous les paramètres aux valeurs par défaut ?"s'affiche. Choisissez "Oui" ou "Non", puisappuyez sur ENTER.

Éléments de configuration	Détails de la configuration
CrossoverPermet de définir la fréquence maximale du signal grave reproduit par chaque canal vers le subwoofer. Permet de régler la fréquence croisée en fonction de la capacité de reproduction des graves de l'enceinte utilisée.	Crossover: Sélection de l'enceinte pour le réglage de la fréquence croisée. • 40Hz / 60Hz / 80Hz / 90Hz / 100Hz / 110Hz / 120Hz / 150Hz / 200Hz / 250Hz / Individuel: Permet de régler la fréquence croisée pour toutes les enceintes. Voir le manuel des enceintes pour plus de renseignements concernant la fréquence croisée. Les paramètres suivants peuvent être définisés lorsque le paramètre "Crossover" est défini sur "Individuel". • Avant / Centrale / Surround / Surr. arrêté / Avant Haut: Permet de sélectionner l'enceinte. • 40Hz / 60Hz / 80Hz / 90Hz / 100Hz / 110Hz / 120Hz / 150Hz / 200Hz / 250Hz: Sélection de l'enceinte pour le réglage de la fréquence croisée. • Le paramètre "Crossover" peut être régliès lorsque le réglage du paramètre "Graves" - "Mode subwoofer" (« page 118 ») est "LFE+Main" ou lorsque l'une des enceintes est réglée sur "Petit". • Réglez toujours la fréquence croisée sur "80Hz". Cependant, lorsque vous utilisez des enceintes de petite taille, nous vous recommendons de régler la fréquence croisée à une fréquence plus élevé. • Le son situé sous la fréquence de croisement est coupé de la sortie audio pour les enceintes régliées sur "Petit". Le son de basse coupé est émis par le subwoofer ou par les enceintes avant. • Les enceintes qui peuvent être régliées quand l'option "Individuel" est sélectionnée sont différentes selon le réglage du paramètre "Mode subwoofer" (« page 118 »). • Quand "LFE" est sélectionné, les enceintes régliées sur "Petit" pour "Config. enceintes" peuvent être régliées. Si les enceintes sont régliées sur "Large", "Total" s'affiche et le réglage ne peut pas été effectué. • Quand "LFE+Main" est sélectionné, ce réglage peut être effectué qu'elle que soit la taille de l'enceinte.
Config. enceintes avant Définir les enceintes avant à utiliser pour chaque mode audio. REMARQUELe réglage en est possible quand l'option "Mode affectation" est sur "Front B" (« page 117 »).	Lecture bi-canal: Les enceintes avant utilisées en lecture directe (2 canaux), en lecture stéroye et en lecture pure direct (2 canaux) sont définies à l'avance. • A: L'enceinte avant A est utilisée. • B: L'enceinte avant B est utilisée. • A+B: Les deux enceintes avant A et B sont utilisées. Lecture multi-canal: Les enceintes avant utilisées dans les modes de lectures autres que lecture directe (2 canaux), lecture stéroye et lecture pure direct (2 canaux) sont définies à l'avance. • A: L'enceinte avant A est utilisée. • B: L'enceinte avant B est utilisée. • A+B: Les deux enceintes avant A et B sont utilisées.

Pour utiliser cet apparéil en le connectant à un réseau domestique, vous devez configurer les paramètres réseau.

Si vous effectuez cette opération via DHCP, définitisse "DHCP" sur "Marche" (réglage par défaut). Cet apparéil pourrait ainsi utiliser votre réseau domestique.

Si vous attribuiez une adresse IP à chaque apparéil, vous nevez utiliser le paramètre "Adresse IP" pour attribuer une adresse IP à cet apparéil, ainsi qu'entrée les informations relatives à votre réseau domestique (adresse de la passerelle et masque de sous-résseau).

Menu operation

1 Appuyez sur MAIN pour selectionner le mode zone sur MAIN ZONE. MAIN s'allume.
2 Appuyez sur SETUP. Le menu s'affiche à l'écran de la TV.
3 Utilizez pour selectionner le menu a activer ou a opérer.
4 Appuyez sur ENTER ou pour valider le réglage.
- Pour revenir à l'élement précédent, appuyez sur <ou BACK. - Pour quitter le menu, appuyez sur SETUP alors qu'il est à affiché à l'écran. Le menu disparait de l'écran.

Éléments qui peuvent être modifiés avec la méthode "Réseau"

Informations ( page 121)

Contrôle IP (page 121)

Nom convivial ( page 121)

Réglages (10 page 122)

Affichage de Last.fm (10 page 123)

Mode Maintenance (page 123)

Informations

Affichage des informations sur le réseau.

Détails de la configuration

Nom convivial / DHCP=Marche ou Arrêt / Adresse IP / Adresse MAC

Une adresse MAC est nécessaire pour creer un compte vTuner.

Contrôle IP

Les réglages par défaut sont soulignés.

Permet de paramétre la fonction réseau pour qu'elle soit activée ou désactivée en mode veille.

Détails de la configuration

Arrêt en veille : Arrêt des fonctions réseau en veille.

Toujours actif : Le réseau est activé en mode veille. L'unité principale peut être contrôle avec un contrôleur compatible réseau.

Réglez sur "Toujours actif" lorsque vous utilise la fonction de commande Internet.

REMARQUE

Quand "Contrôle IP" est sur "Toujours actif", la consommation en mode Veille est plus élevé.

Nom convivial

Le nom convivial est le nom par lequel cet apparéil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.

Éléments de configuration	Détails de la configuration
Modifier Modifie le nom convivial.	• Lors de la première utilisation, le Nom Convivial par défaut est “DENON AVR-2113”. • Vous pouce enter jusqu'à 63 caractères. • Pour la saisie de caractères, voir page 100.
défaut Permet de restaurer à sa valeur par défaut le nom convivial, qui a été modifié.	Oui: Réinitialisez aux valeurs par défaut. Non: Ne réinitialisez pas aux valeurs par défaut. Lorsque vous sélectionné “défait” et appuyez sur ENTER, le message “Réinitialiser tous les paramètres aux valeurs par défaut?” s'affiche. Choisissez “Oui” ou “Non”, puis appuyez sur ENTER.

Effectuez les réglages du LAN cable.

Régléz “Réglages” uniquement pour une connexion à un réseau dépourvu de fonction DHCP.

Détails de la configuration

① Dans le menu, Sélectionnez “Réseau” – “Réglages”, puis appuyez sur ENTER.
② Utilisez pour sélectionner "DHCP", puis appuyez sur ENTER.
③ Utilisez pour sélectionner "Arrêt", puis appuyez sur ENTER.
④ Utilisez pour seLECTIONner "Adresse IP", puis appuyez sur ENTER.

• Adresse IP : Régler l'adresse IP dans les limites indiquées ci-dessous.

La fonction Network Audio ne peut pas etre utiliser si d'autres adresses IP sont regles.

⑤ Utilisez pour entrer l'adresse puis appuyez sur ENTER.

⑥ Utilisez pour selectionner l'élement de réglage, puis appuyez sur ENTER.

• Masq. sous-rés.: Lorsque vous connectez directement un modem xDSL ou un adaptateur terminal à cet apparéil, entrez le masque de sous-reseau indiqué dans la documentation donnée par votre fournisseur. Entrer en général 255.255.255.0.
• Passerelle défaut : Lorsque vous étes connecté à une passerelle (routeur), entrez son adresse IP.
• DNS primaire, DNS seconde : Si une seule adresse DNS est indiquée dans la documentation donnée par votre fournisseur, entreprises la dans "DNS primaire". Si deux DNS ou plus sont fournis par leur fournisseur, entreprises à la fois "DNS primaire" et "DNS seconde".

⑦ Appuyez sur à ou BACK.

L'écran d'origine est rétabli.

• Pour réaliser une connexion réseau via un serveur Proxy, Sélectionnez "Proxy" puis appuyez sur ENTER (page 123 "Paramétres proxy").

Détails de la configuration

• Si vous utilisez un routeur haut débit (fonction DHCP), il n'est pas nécessaire d'effectuer de réglages dans "Adresse IP" et "Proxy", car la fonction DHCP est régée sur "Marche" dans les réglages par défaut de cet apparéil.
• Si vous utilisez cet apparéil connecté à un réseau sans la fonction DHCP, les réglages réseau doivent être effectués. Dans ce cas, une certaine connaissance des réseaux est nécessaire. Pour obtenir d'autres informations, consultez un administrateur de réseau.
• Si vous ne pouvez pas vous connecter à internet, vérifie à nouveau les connexions et la configuration (R) page 21).
• Si vous ne savez pas vérifier une connexion internet, contactez votre FAI (fournisseur d'accès internet) ou le fournisseur de votre ordinateur.
• Appuyez sur ou BACK pour annuler le réglage pendant l'entrée de l'adresse IP.

Détails de la configuration

Paramètres proxy

Utilisez ce réglage pour réaliser une connexion internet avec un serveur proxy.

Ne configure les paramètres proxy que lorsque vous vous connectez à Internet via un serveur proxy situé sur votre réseau interne ou mis à disposition par votre fournisseur, etc.

① Dans le menu, Sélectionnez “Réseau” - “Réglages”, puis appuyez sur ENTER.
② Utilisez pour sélectionner "Proxy" puis appuyez sur ENTER.
③ Appuyez à nouveau sur ENTER
④ Utilisez pour sélectionner "Marche", et appuyez sur ENTER.
⑤ Appuyez sur ∇ pour sélectionner “Proxy”, puis appuyez sur ENTER.

Adresse: Sélectionnez pour entrer une adresse.

Nom : Sélectionnéz pour entrer un nom de Domaine.

⑥ Utilisez ⁺ pour sélectionner "Adresse" ou "Nom", et appuyez sur ENTER.
⑦ Appuyez sur ∇ pour sélectionner “Adresse” ou “Nom”, puis appuyez sur ENTER.

Lorsque "Adresse" est sélectionné à l' étape ⑥ : Utilisez △∇ △▷ pour entrer l'adresse du serveur proxy, puis appuyez sur ENTER.

Lorsque "Nom" est sélectionné à l' étape ⑥ : Utilisez l'écran-clavier ( page 100) pour entrer le nom de Domaine, puis sélectionnez OK.

• Pour la saisie de caractères, voir page 100.

⑧ Appuyez sur ∇ pour sélectionner "Port", puis appuyez sur ENTER. Utilisez △∇◁▷ pour entrer le numéro de port du serveur proxy, puis appuyez sur ENTER.
La configuration est terminée.
⑨ Appuyez sur à ou BACK.
L'écran d'origine est rétabli.

Affichage de Last.fm

Les réglages par défaut sont sou lignés.

Permet de decide r afficher ou non le choix Last.fm dans le menu.

Détails de la configuration

Affichez : Pour afficher lechioix Last.fm dans le menu.

Cachez : Pour ne pas afficher lechioix Last.fm dans le menu.

Mode Maintenance

À utiliser lorsqu'un technicien du service après-vente de DENON ou un installateur effectuant une intervention d'entretien.

Détails de la configuration

REMARQUE

Utilisez cette fonction uniquement si un membre du service après-vente de DENON ou l'installateur you en ont donné l'instruction.

Effectuer d'autres réglages.

Fonctionnement du menu

1 Appuyez sur MAIN pour selectionner le mode zone sur MAIN ZONE. MAIN s'allume.
2 Appuyez sur SETUP. Le menu s'affiche à l'écran de la TV.
3 Utilizez pour selectionner le menu a activer ou a opérer.
4 Appuyez sur ENTER ou pour valider le réglage.

• Pour revenir à l'élement précédent, appuyez sur ou BACK.
• Pour quitter le menu, appuyez sur SETUP alors qu'il est à affiché à l'écran. Le menu disparaît de l'écran.

Éléments qui peuvent être modifiés avec la méthode "Général"

Langue ( page 125)

Config.de ZONE2 ( page 125)

Renommer zone ( page 125)

Select.Rapid.Nom ( page 125)

Veille auto (page 125)

Afficheur facade (page 126)

Informations (18 page 126)

Micrologiciel (page 127)

Verroudeconfig. ( page 129)

Langue

Les réglages par défaut sont sou lignés.

Réglez la langue d'affichage du menu sur l'écran.

Détails de la configuration

English/Deutsch/Français/Italiano/Espanol/Nederlands/Svenska

"Langue" peut aussi être régé avec la procédure suivante. Cependant, l'écran du menu ne s'affiche pas. Suivez les instructions affichées pour procéder aux réglages.

1. Maintenez ZONE2 SOURCE et STATUS de l'appareil principal enfoncées pendant au moins 3 secondes. "V.Format : " s'affiche.
2. Appuyez sur le bouton DIMMER de l'appareil principal et selectionnez "Lang.: ".
3. Utilisez la touche TUNER PRESET CH + , - de l'appareil principal et reglez la langue.
4. Appuyez sur STATUS de l'appareil principal pour terminer le réglage.

Config. de ZONE2

Les réglages par défaut sont soulignés.

Réglages de lecture audio pour un système à ZONE2.

• "Config. de ZONE2" s'affiche lorsque "ZONE2" est selectionné avec "Mode affectation" (page 117).

Éléments de configuration	Détails de la configuration
Niveau canal GaucheAjuster le niveau du canalgauche.	-12dB - +12dB (0dB)
Niveau canal DroitAjuster le niveau du canaldroit.	-12dB - +12dB (0dB)
Limite volumeRéglages de volumemaximum.	Arrêt : Ne pas utiliser de volume maximum.60 (-20dB) / 70 (-10dB) / 80 (0dB)Ceci s'affiche de -79 dB à 18 dB lorsque le paramètre “Échelle”(page 105) est réglé sur “-79.5 dB – 18.0 dB”.
Vol. allumageDéfinir le volume à la miseen marche de l'appareil.	Dernière : Utiliser les réglages mémorisés à partir de la的最后一 session.Sourdine : Toujours passer en sourdine au démarrage de l'appareil.1 - 98 (-79dB - 18dB) : Le volume est réglé au niveau définiconté:Ceci s'affiche de -79 dB à 18 dB lorsque le paramètre “Échelle”(page 105) est réglé sur “-79.5 dB – 18.0 dB”.
Niveau sourdineRégler le niveaud'atténuation pendant lamise en sourdine.	Complet : Le son est complètement coupé.-40dB : Le son est abaisse de 40 dB.-20dB : Le son est abaisse de 20 dB.

Renommer zone

Changez le titre d'affichage de chaque zone selon votreCHOIX.

Détails de la configuration

MAIN ZONE / ZONE2

• Vous pouvez entrair jusqu'à 10 caractères.
• Pour la saisie de caractères, voir page 100.

Select.Rapid.Nom

Changez le titre d'affichage "Sélect. rapide" selon votreCHOIX.

Détails de la configuration

Selct. rapide 1 / Select. rapide 2 / Select. rapide 3 / Select. rapide 4

• Vous pouvez entrair jusqu'à 16 caractères.
  Pour la saisie de caractères, voir page 100.

Veille auto

Les réglages par défaut sont sou lignés.

Lorsque vous n'effectuez aucune opération sur cet apparéil avec une entrée audio ou video pendant la durée spécifique, cet apparéil entre automatiquement en mode veille. Avant d'entrez en mode veille, "Veille auto" s'affiche à l'écran de cet apparéil, ainsi que dans l'écran de menu.

Détails de la configuration

30min : L'appareilonne en mode veille au bout de 30 minutes.

60min : L'appareilonne en mode veille au bout de 60 minutes.

Arrêt : L'appareil ne passé pas automatiquement au mode veille.

Afficheur façade

Les réglages par défaut sont soulignés.

Régler la luminosité d'affichage de cet apparéil.

Éléments de configuration	Détails de la configuration
Attenuateur	Clair : Luminosité d'affichage normale. Attenuer : Luminosité d'affichage réduite. Sombre : Luminosité très faible. Arrêt : Désactiver l'affichage.
	Vouces pouvez utiliser les touches de l'appareil principal pour effectuer les différentes opérations. À chaque fois que DIMMER est sélectionnée, la luminosité évolue de la manière suivante.
	Clair AttenuerArrêt Sombre
	REMARQUELorsque "Attenuateur" est définir sur "Arrêt", l'écran s'éteint et semble ne plus être alimenté en électrique.

Informations

Affichage d'informations sur les réglages du récepteur, les signaux d'entrée etc.

Éléments	Détails de la configuration
AudioPermet d'afficher des infoSUR les signaux audio en entrée.	Mode son: Le mode surround actif s'affiche.Signal d'entrée: Le type de signal d'entrée s'affiche.Format: Le nombre de canaux de signal d'entrée (présence de canaux avant, surround, LFE) s'affiche.Fréq. échantillonage.: La fréquence d'échantillonnage du signal d'entrée s'affiche.Décalage: La valeur de correction de la normalisation des dialogues s'affiche.Drapeau: Il s'affiche en entrant les signaux avec canal surround arrêté."MATRIX" s'affiche avec les signaux Dolby Digital EX et DTS-ES Matrix, "DISCRETE" avec les signaux en mode discret DTS-ES.
	Fonction de normalisation de dialogueCette fonction est activée automatiquement lors de la lecture de sources Dolby Digital.Elle corrige automatiquement le niveau du signal standard des différentes sources programmes.La valeur de correction peut être vérifiée en utilisant l'option STATUS sur l'appareil principal.\( Offset: -4dB \)\La figure illustré la valeur corrigée. Ceci ne peut être affché.
VidéoPermet d'afficher des infoSUR les signaux d'entrée/sorting et le moniteur HDMI.	SignalRésolution / Espace couleurs / Profondeur pixelMonitueurInterface / Résoluti. support.
ZONEPermet d'afficher des infos sur les régles actuels.	MAIN ZONE: Cét élément présente des_infos sur les régles de la MAIN ZONE. L'information affichée est différente en fonction de la source d'entrée. • Nom-ZONE / Sélect. source / Nom / Mode son / Mode d'entrée / Mode de décod. / HDMI / Numérique / Composant / Sélect. Video / Mode video / Type de contenus / Conversion video / Echelle(scaler) i/p / Résolution / Mode progressif / Rapport d'aspect etc.
	ZONE2: Cét élément présente des_infos sur les régles de la ZONE2. • Nom-ZONE / Démarriage / Sélection de source / Niveau volume “Niveau volume” pour ZONE2 s'affiche lorsque “Mode affectation” (« page 117) est réglé sur “ZONE2”.
Micrologiciel	Version: Affiche les informations relatives au micrologiciel actuel.

Appuyez sur INFO pour afficher le nom de source, le volume et le nom de mode audio actuels ainsi que d'autres informations en bas de l'écran.

Exemples d'affichage à l'écran

• Écran d'affichage de statut

Quand la source d'entrée est sélectionnée.

Quand le volume est reglé.

Exemples à l'écran: Le statut de fonctionnement est affiché temporairement sur l'écran quand la source d'entrée est modifiée ou le volume est réglé.

REMARQUE

L'écran d'affichage de statut ne peut pas être superposé à une résolution de l'ordinateur (ex. VGA) oupendant la lecture de certains contenus video 3D.

Micrologiciel

Les réglages par défaut sont sou lignés.

Indiquez s'il est nécessaire de rechercher les mises à jour du micrologiciel, demettre à jour le micrologiciel et d'afficher les notifications relatives aux mises à jour/mises à niveau.

Éléments de configuration	Détails de la configuration
Mettre à jour Mise à jour du micrologiciel du récepteur. REMARQUE Dans les cas où il n'est pas possible de connecter l'appareil au réseau après une mise à jour du micrologiciel, reconnectez-le en utilisant "Réseau"(16 page 120).	Vérif. de Mise à jour: Permet de vérifier s'il existe des mises à jour pour le firmware. Vous pouvez aussi vérifier la durée approximative d'une opération d'actualisation. Démarrer la mise à jour: Effectuez le processus de mise à jour. Lorsqu'une opération d'actualisation début, le tímein d'alimentation devient rouge et l'écran de menu s'éteint. La durée de l'opération d'actualisation éçoulée est affichée. Lorsque l'opération de mise à niveau est terminée, le tímein d'alimentation devient vert et l'équipement retrouve son fonctionnement normal. • Si la mise à jour échoue, le réglage se relance automatiquement, mais si la mise à jour est toujours impossible, l'un des messages ci-dessous s'affiche. Si l'affichage ressemble à celui ci-dessous, vérifiez les réglages et l'environnement réseau, puis mettez à jour à nouveau.
	Affichage Description
	Updating fail Éché de la mise à jour.
	Login failed Éché c'd'ouverture de session sur le serveur.
	Server is busy Le serveur est occupé. Attendez, puis réessayez.
	Connection fail Éché de connexion au serveur.
	Download fail Le téléchargement du micrologiciel a échoué.
Notification Affiche un message d'information sur l'écran de menu de cet apparéil lorsque "Mise à jour" a déetecté que la dernière version du microprogramme est disponible. Affiche un message d'information sur l'écran de menu de cet apparéil lorsque "Ajoutez nouvelle option" a déetecté que la dernière version du microprogramme est disponible.	Mise à jour: Le message d'information s'affiche pendant environ 20 secondes lorsque l'apparéil est mis sous tension. Connectez-vous à Internet haut débit (« page 21) lorsque vous utilisez cette fonction. • Marche: Affichage message de mise à jour. • Arrêt: Ne pas afficher le message de mise à jour. Si vous appuyez sur ENTER pendant l'affichage du message de notification, l'écran "Vérif. de Mise à jour" s'affiche (Reportez-vous à la page 127 pour plus d'informations sur "Mettre à jour"). • Appuyez sur ↓ ou BACK pour effacer le message de notification.
	Mise à niveau: Le message d'information s'affiche pendant environ 20 secondes lorsque l'apparéil est mis sous tension. Connectez-vous à Internet haut débit (« page 21) lorsque vous utilisez cette fonction. • Marche: Affichage message de mise à niveau. • Arrêt: Ne pas afficher le message de mise à niveau. • Si vous appuyez sur ENTER pendant l'affichage du message de notification, l'écran "Ajoutez nouvelle option" s'affiche (Reportez-vous à la page 128 pour plus d'informations sur "Ajoutez nouvelle option"). • Appuyez sur ↓ ou BACK pour effacer le message de notification.

Éléments de configuration

Détails de la configuration

Ajoutez nouvelle optionPermet d'afficher les nouvelles fonctions qui peuvent être téléchargeés sur cet appeareil et d'effectuer la mise à niveau.REMARQUEDans les cas où il n'est pas possible de connecter l'appareil au réseau après ajust d'une nouvelle fonction, reconnectez-le en utilisant "Réseau"(1-2 page 120).

Ver. mise à jour : Permet d'afficher les éléments àmettre à niveau.Statut mise à niv. : Permet d'afficher une liste des fonctions supplémentaires disponibles grâce à la mise à niveau.Démarrez la mise à jour : Lancer le processus de mettre à niveau.Lorsque la mise à niveau débutte, le tímein d'alimentation devient rouge et l'écran de menu s'éteint. Pendant la mise à niveau, la durée éçoulée s'affiche.Lorsque l'opération de mise à niveau est terminée, le tímein d'alimentation devient vert et l'équipement retrouve son fonctionnement normal.Si l'opération de mise à niveau ne réussit pas, un message d'erreur identique à celui de l'opération "Update" est affiché à l'écran. Vérifiez les réglages et l'environnement réseau puis effectuez à nouveau la mise à niveau.Voir le site Web de DENON pour plus de détails concernant les mises à niveau.Quand la procédure est terminée, "Enregistré" s'affiche dans ce menu et les mises à niveau peuvent être exécutées. Si la procédure n'a pas été effectué, "Non enregistré" s'affiche.Le code ID indiqué sur cet écran est nécessaire pour effectuer cette procédure.Le code ID peut également être affchéé en appuyant sur les touches STATUS et TUNER PRESET CH - de l'appareil principal et en lesMAINANT enfoncées pendant au moins 3 secondes.

Remarques concernant l'utilisation de “Mettre à jour” et “Ajoutez nouvelle option”

• Pour utiliser ces fonctions, votre système doit avoir les specifications et les réglages nécessaires à une connexion Internet large bande (« page 21 »).

• Ne coupez pas l'alimentation tant que l'actualisation ou mise à niveau n'est pas terminée.

• Meme avec une connexion haut débit, environ 1 heures est nécessaire pour terminer la procédure deactualisation / mise à niveau.

• Lorsque l'actualisation / mise à niveau démarre, les opérations normales de cet apparéil ne peuvent plus être effectuées jusqu'à la fin de laactualisation / mise à niveau. Dans certains, cas, l'opération peut réinitialiser les données sauvégardées notamment pour les paramètres de cet apparéil.

• En cas d'échec de la mise à jour ou de la mise à niveau, appuyez sur « de l' apparéil et maintainez-les enforcées pendant plus de 5 secondes, ou bien débranchez le cordon d'alimentation et rebranchez-le." "Update retry" apparait à l'écran et la mise à jour reprend à l'endroit où elle a échoué. Si l'erreur se repête malgré tout, vérifie l'environnement du réseau.

• Les informations concernant les fonctions "Mettre à jour" et "Ajoutez nouvelle option" seront publiées sur le site Internet DENON chaque fois que des plans les concernant seront arrêtés.
• Lorsqu'un nouveau microprogramme utilisable est disponible avec "Mettre à jour" ou "Ajoutez nouvelle option", un message d'information s'affiche sur l'écran de menu. Si vous ne souhaitez pas été informé des nouvelles versions, réglez "Notification" - "Mise à jour" (« page 128) et "Notification" - "Mise à niveau" (« page 128) sur "Arrêt".

Verrou de config.

Les réglages par défaut sont sou lignés.

Protection des réglages contre toute modification involontaire.

Éléments de configuration	Détails de la configuration
Verrouillez	Marche : Activer la protection. Arrêt : Désactiver la protection. Lorsque vous annulez le réglage, mettez "Verrouillez" sur "Arrêt". REMARQUE Lorsque "Verrouillez" est régle sur "Marche", les régles ci-dessous ne peuvent plus être modifiés. "Setup Locked!" s'affiche également si vous essayez d'utiliser les régles liées. • Fonctions du menu de configuration

Informations

Dans ce chapitre figurent des informations diverses concernant cet apparéil. N'hésitez pas à les consulter en cas de besoin.

Nomenclature et fonctions page 131
Autres informations page 136
Dépistage des pannes page 146
Spécifications page 151
Index page 152

Panneau avant

Pour les touches qui ne sont pas décrites ici, dire la page indiquée entre parentheses ( ).

1 Touche d'alimentation (6) (30)

Permet de mettre cet apparéil sous tension et hors tension (veille).

Témoin d'alimentation (30)

[Statut du témoin d'alimentation]

• Sous tension: Vert
  Veille normale: Arrêt
  Lorsque "HDMI Contrôle" (108) est régèle sur "Marche": Rouge
• Lorsque "Contrôle IP" (page 121) est régèle sur "Toujours actif": Rouge

3 Prise de casque audio (PHONES)

Si un casque est branché sur cette prise, le signal audio n'est plus transmis par les enceintes connectées.

REMARQUE

Afin d'éviter toute perte auditive, ne pas augmenter excessivement

le niveau du volume lors de l'utilisation du casque.

Borne AUX-HDMI (10)
5 Port iPod/USB (18)
6 Bornes AUX INPUT (17)

Retirez le cache qui recouvre les connecteurs lorsqu'elles you voulez les utiliser.

7 Prise SETUP MIC (25, 87)
Molette MASTER VOLUME (31, 94)
9 Témoin de volume principal

10 Affichage (132)
11 Capteur de télécommande (135)
12 Molette SOURCE SELECT (30, 150)
13 Touches des canaux prerégliés du tuner (TUNER PRESET CH +, -) (42)
14 Touche ZONE2 ON/OFF (94)
15 Touche ZONE2 SOURCE (94)
16 Touche DIMMER (126)
17 Touche STATUS (33, 50, 54, 63, 126)
18 Touches QUICK SELECT (91)

1 Affichage des informations

Le nom de la source d'entrée, le mode audio, les valeurs des réglages et d'autres informations sont affichés ici.

Témoins de signal d'entrée

3 Témoins ZONE2

Ce témoin s'allume lorsque la ZONE2 (autre piece) est sous tension (page 94).

Témoin MUTE

Ce témoin s'allume lorsque le mode sourdine a été sélectionné (page 31).

Témoin de volume principal

6 Temoin en forme de cercle

Un tímoin en forme de cercle s'affiche lorsque la source d'entrée est "NETWORK" ou "iPod/USB" lorsque vous lisez de la musique.

Témoin de minutesie

Ce témoin s'allume lorsque le mode de veille a été sélectionné (page 90, 95).

Témoins de mode de réception du tuner

S'allument en fonction des conditions de réception lorsque la source d'entrée est régée sur "FM".

STEREO : En mode FM, ce témoin s'allume lors de la réception d'émissions en stéreo analogue.

TUNED: S'allume lorsquel'émission est correctement syntonisé.

RDS: S'allument lors de la réception d'émissions RDS.

9 Témoin Audyssey®

Ce témoin s'allume lorsque le paramètre "MultEQ® XT" (10 page 105), "Dynamic EQ" (10 page 106) ou "Dynamic Volume" (10 page 106) est définir sur "Marche".

10 Temoins des décodeurs

Ces témoins s'allument lorsque des signaux Dolby ou DTS sont émis ou lorsque le décodeur Dolby ou DTS est sous tension.

Témoin des surround arrêté

S'allume quand les signaux audio sont transmis à partir des enceintes (10 page 117).

Témoin en mode d'entrée

Définit les modes d'entrée audio pour les différentes sources d'entrée (page 115).

Panneau arrête

Voir la page indiquée entre parenthèses ( ).

1 Borne d'antenne FM (ANTENNA) (20)
2 Bornes audio analogue (AUDIO) (14, 15, 16, 19)
Borne Subwoofer (SUBWOOFER) (80, 81, 82, 83, 84, 85, 86)
4 Bornes d'enceintes (SPEAKERS) (80, 81, 82, 83, 84, 85, 86)
5 Bornes video composantes (COMPONENT VIDEO) (14, 15, 16, 17)

6 Prise CA (AC IN) (22)
7 Bornes HDMI (9, 10)
8 Bornes audio numérique (DIGITAL AUDIO) (13, 14, 15, 16, 17, 19)
9 Borne réseau (NETWORK) (21)
10 Bornes video (VIDEO) (13, 14, 15)

REMARQUE

Ne touche pas les broches internes des connecteurs sur le panneau arrêté. Une éventuelle décharge électrique pourrait endommager de façon permanente votre apparéil.

Télécommande

Pour les touches qui ne sont pas décrites ici, dire la page indiquée entre parenthèses ( ).

1 Touches ZONE SELECT (MAIN, ZONE2) (24, 94)
Touches de selection de la source d'entrée (30, 94)
3 Touches FAVORITE STATION (1-3) (66)
4 Touches de recherche canal/page (CH/PAGE ▲▼) (34, 37, 48, 51, 55, 59, 61, 63)
5 Touche MUTE (x) (31, 94)
6 Touche Information (INFO) (126)
7 Touches curseurs (△∇<1> (99, 101, 107, 112, 116, 120, 124)
8 Touche BACK (36, 50, 54, 58, 60, 63)
9 Touches System (34, 37, 55, 59, 63)

• Touche de saut (I▲, ▷■)
• Touche Lecteur/Pause (▶/II)

Touches d'accord montant/descendant

(TUNE +,- 38,39)

10 Touches SOUND MODE (70)

• Touche MOVIE
• Touche MUSIC
• Touche GAME
• Touche PURE

1 Emetteur infrarouge de télécommande (135)
12 Touche SLEEP (90, 95)
13 Touche POWER (0) (30)
14 Touches VOLUME (▲▼) …………………… (31, 94)
15 Touche OPTION (32, 36, 38, 50, 55, 60, 63)
16 Touche ENTER (99, 101, 107, 112, 116, 120, 124)
17 Touche SETUP (101, 107, 112, 116, 120, 124)

Insertion des piles

① Poussez le couvercle arriere dans le sens de la flèche et retirez-le.

② Insérez correctement les deux piles comme indiqué par les marques situées dans le compartment des piles.

③ Remettez le couvercle en place.

REMARQUE

• Insérez les piles spécifiées dans la télécommande.
• Remplacez les piles si l'appareil ne fonctionne pas même lorsque la télécommande est actionnée à proximé. (Les piles fournies ne seront qu'aux opérations de vérification. Remplacez-les par des piles neuves sans attendre.)
• Lorsque vous insérez les piles, assurez-vous de les placer dans le bon sens, en respectant les marques et qui figurent dans le compartment à piles.
• Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles:
• Ne pas mélanger piles neuves et ancériennes.
• Ne pas utiliser deux types de piles différents.
• Ne pas essayer de charger de piles sèches.
• Ne pas court-circuiter, démonter, chauffer ou brûr les piles.
• Ne placez pas la pile dans un endroit exposé à la lumière directe du soleil ou dans des endroits représentant des températures extrémement élevées, par exemple près d'un radiateur.
• En cas de fuite du liquide de pile, essuyez soigneusement l'intérieur du compartment avant d'insérer de nouvelles piles.
• Otez les piles de la télécommande si vous ne l'utilisez pas pendant longtemps.
• Veuillez vous débarrasser des piles usages conformément aux lois locales relatives à la mise au rebut des piles.
• La télécommande risque de ne pas fonctionner correctement en cas d'utilisation de piles rechargeables.

Portée de la télécommande

Pointez la télécommande vers le capteur de télécommande de l'unité.

REMARQUE

• L'appareil ou la télécommande risque de fonctionner incorrectement si le capteur de la télécommande est exposé directement à la lumière du soleil, à une lumière artificielle puissant émise par une lampe fluorescente de type inverseur ou à une lumière infrarouge.
• Lors de l'utilisation d'appareils video 3D transmettant des ondes radio (signaux infrarouges, etc.) entre divers appareils (moniteur, lunettes 3D, émetteur 3D, etc.), il se peut que la télécommande ne fonctionne pas en raison d'interférences occasionnées par de telles ondes. Si tel est le cas, ajustez l'orientation et la distance de la transmission 3D de chaque appareil, puis vérifie si le fonctionnement de la télécommande est toujours affecté par les ondes.

Spécification de la zone utilisée avec la télécommande

Lorsque vous appuyez sur le bouton ZONE2, seule la MAIN ZONE peut être commandée avec la télécommande.

Appuyez sur ZONE2 et SETUP, et maintenez es deux boutons enforcés. MAIN et ZONE2 clignotent.

Pour annuler

Appuyez sur ZONE2 et SETUP, et maintenez es deux boutons enforcés.

MAIN et ZONE2 clignotent.

Renseignements relatifs aux marques commerciales (page 136)
Surround ( page 137)
Relation entre les signaux video et la sortie moniteur (page 141)
Explication des termes (page 143)

Renseignements relatifs aux marques commerciales

Cet apparéil utilise les technologies suivantes (Ordre aléatoire):

AUDYSSEY

MULTEQXT DYNAMIC VOLUME

Fabriquésous licence Audyssey LaboratoriesTM,avec brevets americains et étrangers en instance.Audyssey MultEQXT, Audyssey Dynamic EQ® et Audyssey Dynamic Volume® sont des marques commerciales déposées d'Audyssey Laboratories.

DOLBY TRUEHD

DOLBY PRO LOGIC IIz

Fabriqu sous licence de Dolby Laboratories. "Dolby", "Pro Logic" et le symbole double-D sont des marques commerciales de Dolby Laboratories.

dtss-HD

Master Audio

Fabriquésous licence et sous brevets américains numéross: 5,956,674;5,974,380;6,226,616;6,487,535;7,212,872;7,333,929; 7,392,195;7,272,567 et autres brevets déposés et en attente de dépôt aux États-Unis et dans les autres pays. DTS-HD,le logo correspondant,ainsi que DTS-HD et le logo correspondant,sont des marques déposées.DTS-HD Master Audio est une marque commerciale de DTS,Inc. Logiciel fourni avec le produit. © DTS, Inc.Tous droits réservés.

HDMI

HDMI, High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC, aux États-Unis et dans d'autres pays.

Made for

iPod iPhone

AirPlay

AirPlay, le logo AirPlay, iPad, iPhone, iPod, iPod classic, iPod nano, iPod shuffle et iPod touch sont des marques commerciales de Apple Inc., enregistrées au E.U. et dans d'autres pays.

• Les utilisateurs individuels sont autorisés à utiliser des iPhone, iPod, iPod classic, iPod nano, iPod shuffle, et iPod touch pour la copie privée et la lecture de contenu non protégé par droits d'auteur et de contenu dont la copie et la lecture est permise par la loi. La violation des droits d'auteur est interdite par la loi.

Plays

Windows

MediaTM

Windows Media et le logo Windows sont des marques de commerce ou des marques déposées de Microsoft Corporation aux États-Unis et dans d'autres pays.

Surround

Cet appeil est equiped d'un circuit de tratiment des signaux numériques qui you permet de dire des sources de programme en mode audio pour obtenir la mme impression de presence que dans un cinema.

Modes audio et paramètres surround

Le tableau qui suit fait la synthese des enceintes utilisables dans chaque mode audio et des paramétres surround qu'il est possible de modifier dans chaque mode audio.

Symboles utilisés dans le tableau

Indique les canaux de sortie audio ou les paramètres surround qu'il est possible de régler.
© Indique les canaux de sortie audio. Les canaux de sortie dépendent des paramétrages du menu "Config. enceintes" (page 117).

Mode son (1st page 70)	Sortie de canaux						Paramètres surr. (1st page 102)
	Avant G/D	Centrale	Surround G/D	Surround arrière G/D	Avant haut G/D	Subwoofer	EQ céma (1st page 102)	Gestion intensité *2 (1st page 102)	Compress. Dyn. *3 (1st page 102)	Eff. basses féqu. *4 (1st page 102)	Durée de délambda (1st page 103)
DIRECT/PURE DIRECT (2 canaux)*1	○					◎*5		○	○
DIRECT/PURE DIRECT (Multicanal)*1	○	◎	◎	◎*6	◎*6	◎		○	○	○
STEREO	○					◎		○	○	○
MULTI CH IN	○	◎	◎	◎	◎*7	◎	○*8			○
DOLBY PRO LOGIC IIz	○	◎	◎		◎	◎	○	○	○
DOLBY PRO LOGIC IIx	○	◎	◎	◎		◎	○*9	○	○
DOLBY PRO LOGIC II	○	◎	◎			◎	○*10	○	○
DOLBY Pro Logic	○	◎	◎			◎	○	○	○
DTS NEO:6	○	◎	◎	◎		◎	○*7	○	○
DOLBY DIGITAL	○	◎	◎	◎	◎*7	◎	○*8		○	○
DOLBY DIGITAL Plus	○	◎	◎	◎	◎*7	◎	○*8		○	○
DOLBY TrueHD	○	◎	◎	◎	◎*7	◎	○*8	○	○	○
DTS SURROUND	○	◎	◎	◎	◎*7	◎	○*8		○	○
DTS 96/24	○	◎	◎	◎	◎*7	◎	○*8			○
DTS-HD	○	◎	◎	◎	◎*7	◎	○*8			○
DTS Express	○	◎	◎	◎	◎*7	◎	○*8			○
MULTI CH STEREO	○	◎	◎	◎	◎	◎		○	○	○
ROCK ARENA	○	◎	◎	◎	◎	◎		○	○	○
JAZZ CLUB	○	◎	◎	◎	◎	◎		○	○	○
MONO MOVIE	○	◎	◎	◎	◎	◎		○	○	○
VIDEO GAME	○	◎	◎	◎	◎	◎		○	○	○
MATRIX	○	◎	◎	◎	◎	◎		○	○	○	○
VIRTUAL	○					◎		○	○	○

1 Lors de la lecture en mode PURE DIRECT, les paramètres surround sont identiques à ceux du mode DIRECT.
2 Cet élément est sélectionnable lors de la lecture d'un signal Dolby TrueHD.
3 Cét élément est sélectionnable lors de la lecture d'un signal Dolby Digital ou DTS.
4 Cet élément est sélectionnable lors de la lecture d'un signal Dolby Digital ou DTS ou DVD-Audio.
5 Du son sort du subwoofer uniquement quand l'option "Mode subwoofer" est sur "LFE+Main" (18 page 118).
6 Un signal est émis en format audio pour chaque canal contenu dans un signal d'entrée.
7 Le son est transmis par l'enceinte avant-haut lorsque le nom du mode audio défini content +PLIIz". Pour en savoir plus sur la façon de vérifier le mode audio, voir page 70.
8 Ce réglage n'est pas disponible lorsque le nom du mode audio défiént content “+PLIIx Music”. Pour en savoir plus sur la façon de vérifier le mode audio, voir page 70.
9 Ce réglage est possible lorsque le mode audio est "PLIIx Cinema" ou "DTS NEO:6 Cinema".
10 Ce réglage est possible lorsque le mode audio est "PLII Cinema".

1 Lors de la lecture en mode PURE DIRECT, les paramètres surround sont identiques à ceux du mode DIRECT.
5 Du son sort du subwoofer uniquement quand l'option "Mode subwoofer" est sur "LFE+Main" (page 118).
11 Ce réglage est disponible lorsque le nom du mode audio défiènait contient "+"PLIIz". Pour en savoir plus sur la façon de vérifier le mode audio, voir page 70.
12 Cét élément ne peut pas être définis lorsque "Dynamic EQ" (R page 106) est régèle sur "Marche".
13 Pour les flux audio HD dont la fréquence d'échantillonnage du signal d'entrée est supérieure à 96 kHz, il n'est pas possible de régler ce paramètre.
14 Cét élément n'est pas sélectionnable lorsque "MultEQ® XT" (page 105) est réglé sur "Arrêt" ou "Graphic EQ".
15 Cét élément est sélectionnable lorsque le signal d'entrée est un signal analogue, PCM 48 kHz ou 44,1 kHz.
16 Dans ce mode audio, les graves sont à +6 dB, et les aiguès à +4 dB (Défaut).

Types de signaux d'entrée et modes audio correspondants

Le tableau qui suit fait la synthese des signaux d'entrée qu'il est possible de dire dans chaque mode audio. Vérifiez le signal audio de la source d'entrée, puis sélectionnez le mode audio.

Symboles utilisés dans le tableau

Indique le mode audio par défaut.
Indique le mode audio selectionnable.

Mode son (k page 70)

REMARQUE

Types et formats du signal d'entrée

ANALOG

PCM

DTS-HD

DTS

DOLBY

DOLBY DIGITAL

PCM(multi canaux)

PCM(2 canaux)

DTS-HDMaster Audio

DTS-HD High Resolution Audio

DTS EXPRESS

DTS ES DSCRT(avec drapeau)

DTS ES MTRX(avec drapeau)

DTS(5.1 canaux)

DTS 96/24

DOLBY TrueHD

DOLBY DIGITAL Plus

DOLBY DIGITAL EX(avec drapeau)

DOLBY DIGITAL EX(sans drapeau)

DOLBY DIGITAL(5.1ch)

DOLBY DIGITAL(2 canaux)

DTS SURROUND

DTS-HD MSTR

●

DTS-HD HI RES

●

DTS ES DSCRT6.1

*1*2

●

DTS ES MTRX6.1

*1*2

●

DTS SURROUND

○

○

●

DTS 96/24

●

DTS (-HD) + PLIIx CINEMA

*1*3

○

○

○

○

○

DTS (-HD) + PLIIx MUSIC

*1*2

○

○

○

○

○

DTS (-HD) + PLIIz

*4*5

○

○

○

○

○

○

○

DTS EXPRESS

●

DTS (-HD) + NEO:6

*1*2

○

○

○

○

○

DTS NEO:6 CINEMA

○

○

○

DTS NEO:6 MUSIC

○

○

○

DOLBY SURROUND

DOLBY TrueHD

●

DOLBY DIGITAL+

●

DOLBY DIGITAL EX

*1*2

○

○

○

DOLBY (D+) (HD) +EX

*1*2

○

○

DOLBY DIGITAL

○

●

●

DOLBY (D) (D+) (HD) +PLIIx CINEMA

*1*3

○

○

●

○

○

DOLBY (D) (D+) (HD) +PLIIx MUSIC

*1*2

○

○

○

○

○

DOLBY (D) (D+) (HD) +PLIIz

*4

○

○

○

○

○

DOLBY PRO LOGIC IIx CINEMA

*1*2

○

○

○

DOLBY PRO LOGIC IIx MUSIC

*1*2

○

○

○

DOLBY PRO LOGIC IIx GAME

*1*2

○

○

○

DOLBY PRO LOGIC IIz

*4*5

○

○

○

DOLBY PRO LOGIC II CINEMA

○

○

○

DOLBY PRO LOGIC II MUSIC

○

○

○

DOLBY PRO LOGIC II GAME

○

○

○

DOLBY Pro Logic

○

○

○

1 Ce mode audio est sélectionnable quand l'option "Mode affection" (page 117) est sur "Surround Back".
2 Si l'option "Config. enceintes" - "Surr. arrêté" (page 117) est sur "Aucun", ce mode surround n'est pas sélectionnable.
3 Si l'option "Config. enceintes" - "Surr. arrêté" (page 117) est sur "1enceinte" ou "Aucun", ce mode surround n'est pas sélectionnable.
4 Si l'option "Config. enceintes" - "Avant Haut" (118 page 118) est sur "Aucun", ce mode audio n'est pas sélectionnable.
*5 Ce mode audio est sélectionnable quand l'option "Mode affection" (10 page 117) est sur "Front Height".

1 Ce mode audio est sélectionnable quand l'option "Mode affection" (page 117) est sur "Surround Back".
2 Si l'option "Config. enceintes" - "Surr. arrêté" («page 117) est sur "Aucun", ce mode surround n'est pas sélectionnable.
3 Si l'option "Config. enceintes" - "Surr. arrête" (page 117) est sur "1enceinte" ou "Aucun", ce mode surround n'est pas sélectionnable.
4 Si l'option "Config. enceintes" - "Avant Haut" (18 page 118) est sur "Aucun", ce mode audio n'est pas sélectionnable.
*5 Ce mode audio est sélectionnable quand l'option "Mode affection" (14 page 117) est sur "Front Height".

Relation entre les signaux video et la sortie moniteur

MAIN ZONE MONITOR OUT
Conversion video	Connecteur d'entrée			Connecteur de sortie		Menu affché
	HDMI	COMPONENT	VIDEO	HDMI	VIDEO	HDMI	VIDEO
Marche	×	×	×	×	×	Seul le menu s'affiche	×
Marche	×	×	○	○<VIDEO>	○<VIDEO>	○(VIDEO)	○(VIDEO)
Marche	×	○	×	○<COMPONENT>	×	○ (COMPONENT)	×
Marche	×	○	○		○<VIDEO>		○(VIDEO)
Marche	○	×	×	○<HDMI>	×	○ (HDMI)	×
Marche	○	×	○		○<VIDEO>		○(VIDEO)
Marche	○	○	×		×		×
Marche	○	○	○		○<VIDEO>		○(VIDEO)
Arrêt	×	×	×	×	×	Seul le menu s'affiche	×
Arrêt	×	×	○		○<VIDEO>		○(VIDEO)
Arrêt	×	○	×		×		×
Arrêt	×	○	○		○<VIDEO>		○(VIDEO)
Arrêt	○	×	×	○<HDMI>	×		×
Arrêt	○	×	○		○<VIDEO>		○(VIDEO)
Arrêt	○	○	×		×		×
Arrêt	○	○	○		○<VIDEO>		○(VIDEO)

:Entrée de signal video的前提
X :Aucune entree de signal video

< > :Le signal d'entrée entre les repères < > estémis.

X : Aucune sortie de signal videoo

() : Superposé sur l'image indiquée par().

× () :SeuleI'imagendans()estlue.

X :Ni I'image, ni le menu ne sont transmis.

La fonction de conversion video de la zone principale est compatible avec les formats suivants: NTSC, PAL, SECAM, NTSC4.43, PAL-N, PAL-M et PAL-60.

REMARQUE

L'ecran d'affichage de statut ne peut pas etre superposé à une résolution de l'ordinateur (ex. VGA) ou pendant la lecture de certains contenus video 3D.
Lorsque le menu fonctionne sur une résolution de l'ordinateur (ex. VGA) ou pendant la lecture de certains contenus video 3D, l'image en cours de lecture passe a l'imag de l'ecran du menu.

Tableau de conversion de la résolution du signal video

Lorsque "Conversion video" (109) est regle sur Marche", "Echelle(scaler) i/p" (109) est regle sur "Analogue", Analogique & HDMI" ou "HDMI" est defini, la résolution d'entree du signal video peut etre convertie en une autre resolution de ortie (10 page 6 "Conversion des signaux video d'entree pour la sortie (Fonction de conversion video)).

Le rapport existant entre la résolution du signal video convertible et la résolution de sortie HDMI est indiqued dans le tableau ci-dessous.

La résolution de sortie est celle définie à l'option "Résolution" (page 110) du menu.
La résolution de sortie est la même que la résolution d'entrée du signal video.
1 Une résolution de sortie n'est possible que si l'option "Echelle(scaler) i/p" du menu est régée sur "Arrêt".
2 Sortie à une résolution de 3840 x 2160 pixels (24/25/30 Hz).
3 La résolution de l'option "Résolution" (page 110) du menu est régée sur "Automatique" et une télévision incompatible avec des signaux video 1080p 24Hz est connectée.
4 La résolution de l'option "Résolution" (page 110) du menu est réalisée sur "Automatique" et une télévision compatible avec des signaux video 1080p 24Hz est connectée.
*5 La résolution de sortie est la même que la résolution d'entrée du signal video.

REMARQUE

• La résolution de sortie video est la même que la résolution d'entrée du signal video.
• La 4K, 3D, la résolution d'ordinateur, "x.v.Color", les sYCC601 color, les Adobe RGB color ou les Adobe YCC601 color envoyées vers la borne HDMI sont restituées avec la même résolution que le signal videoe entrant.
• Lorsque l'option "Mode video" du menu est reglee sur "Jeu" ou "Automatique" et que des produits sont en cours de lecture, la résolution de sortie est la meme que celte du signal d'entree video.
• Lorsque l'option "Résolution" du menu est réglée sur "Automatique", le nombre de pixels du panneau de télévision connecté à la sortie HDMI est automatiquement détecté, et la résolution de sortie optimale est généraee en fonction du tableau ci-dessus.
  Si les signaux 1080p 24 Hz entrés par la borne HDMI sont convertis en 1080p 60 Hz / 1080p 50 Hz à la sortie, ils sont transmis selon le paramètre "Format" (page 111) spécifique dans le menu : "NTSC" - Transmission en 1080p 60 Hz.

"PAL" - Transmission en 1080p 50 Hz.

• Vous ne pouvez pas convertir des 60Hz en 50Hz ou vice versa.
• Vous ne pouvez pas convertir des 50 Hz en 24 Hz

Explication des termes

A

Adobe RGB color, Adobe YCC601 color

Espace de couleurs définir par Adobe Systems Inc. Celui-ci etant plusdeveloppe que l'espace RGB, il peut produire des images plus vives et naturelles.

AirPlay

AirPlay envoie (lit) le contentu enregistré dans iTunes ou sur un iPhone/iPod touch/iPad à un apparéil compatible via le réseau.

ALAC(Apple Lossless Audio Codec)

Il s'agit d'un codec pour la méthode de compression audio sans perte développée par Apple Inc. Ce codec peut être lu sur iTunes, un iPod ou un iPhone. Les données compressées à environ 60 - 70 % peuvent être décompressées exactement aux données d'origine.

App Store

App Store est un site exploité par Apple Inc. qui vend des logiciels d'application pour des apparéils tels que l'iPhone ou iPod touch.

Audyssey Dynamic EQ®

L'option Dynamic EQ résout le problème de la dépréciation de la qualité sonore qui accompagne les plus bas niveaux du volume en tenant compte de la perception auditive humaine et de l'acoustique de la pierce. L'option Audyssey Dynamic EQ® fonctionne en tandem avec Audyssey MultEQ® XT pour produit un son équilibré pour tous les auditeurs à tous les niveaux sonores.

Audyssey Dynamic Volume®

Dynamic Volume résout les écarts importants de volume entre les programmes télévisés et les publicités, ainsi qu'entre les passages silencieux et bruyants des films. Audyssey Dynamic EQ® est intégré à Dynamic Volume. Aussi, si le volume de lecture est ajusté automatiquement, la réponse des graves peut, l'équilibre tonal, l'impression surround et la clarté des dialogues restentidentiques.

Audyssey MultEQ XT

L'option MultEQ® XT rectifie les problèmes d'égalisation qui équilibrent les systèmes audiels. Ils peuvent ainsi offrir une qualité d'écoute maximale à tous les auditeurs dans une grande zone d'écoute. Sur la base de plusieurs mesures, MultEQ® XT calcule une solution d'égalisation qui rectifie les problèmes de temps et de réponse dans la zone d'écoute mais effectue aussi une configuration automatique et complète du système surround.

C

Circuit de protection

Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu'une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque.

Dans cet apparéil, le témoin d'alimentation clignote et l' apparéil passée en mode veille lorsqu'une anomalie se produit.

D

Deep Color

Technologie d'imagerie prise en charge par la norme HDMI. Contrairement à RGB, qui utilise 8 bits (256 teintes) par couleur, celle-ci utilise 10 bits (1 024 teintes), 12 bits (4 096 teintes) ou 16 bits (65 536 teintes) pour produit des couleurs dont la définition est supérieure.

Les deux apparèels liés via un cable HDMI doivent prendre en charge Deep Color.

DLNA

DLNA et DLNA CERTIFIED sont des marques commerciales et/ou des marques de service de Digital Living Network Alliance.

Certain contenus risquent d'être incompatibles avec les autres produits DLNA CERTIFIED®.

Dolby Digital

Dolby Digital est un format de signal numérique multicanaux développé par Dolby Laboratories.

5.1 canaux sont reproduits au total: 3 canaux avant ("FL", "FR" et "C"), 2 canaux surround ("SL" et "SR") et le canal "LFE" pour les basses fréquences.

Grçà à cela, il n'y a pas de diaphonie entre les canaux et un champ sonore réaliste est obtenu avec une impression "tri-dimensionnelle" (sensation de distance, de mouvement et de positionnement).

Une impression puissant et réaliste de presence est également obtenu lors de la lecture de films dans les pieces AV.

Dolby Digital EX

Dolby Digital EX est un format surround 6.1 canaux proposé par les Dolby Laboratoires qui permet aux utilisateurs de profiter chez eux du format audio "DOLBY DIGITAL SURROUND EX" développé conjointement par les Dolby Laboratoires et Lucas Films.

Les 6.1 canaux de son, y-comprises les canaux arrêté de surround, procurent un placement du son et une expression de l'espace améliorés.

Dolby Digital Plus

Dolby Digital Plus est un format de signaux Dolby Digital amélioré compatible avec 7.1 canaux de son numérique discre, qui améliore également la qualité sonore grâce à des valeurs performances de débit. Il est rétrocompatible avec le Dolby Digital classique, ce qui lui permet d'offrir une plus grande flexibilité en fonction du signal source et de l'équipement de reproduction.

Dolby Pro Logic II

Dolby Pro Logic II est une technologie de décodage de matrice où par Dolby Laboratories,

La musique habituelle, comme celle des CD, est encodée en 5-canaux pour obtenir un effet surround excellent.

Les signaux des canaux surround sont convertis en signaux pleine bande et stéreo (avec une réponse en fréquence comprise entre 20 Hz et 20 kHz ou plus) pour creer une image sonore "tridimensionnelle" offrant une sensation riche de présence avec toutes les sources stéreo.

Dolby Pro Logic IIx

Dolby Pro Logic IIx est une version améliorée de la technologie de décodage de matrice Dolby Pro Logic II.

Les signaux audio enregistrés en 2 canaux sont décodés de façon à obtenir un son naturel ayant jusqu'à 7.1 canaux.

Il existe trois modes: Il y a trois modes de lecture: "Music" adapté à la lecture de la musique, "Cinema" adapté à la lecture des films et "Game" qui est optimisé pour la lecture des yeux.

Dolby Pro Logic IIz

Dolby Pro Logic IIz introduit une nouvelle dimension dans le Home Entertainment en ajoutant deux haut canaux avant. Compatible avec les contenus stéreo, 5.1 canaux et 7.1 canaux, Dolby Pro Logic IIz apporte une habitabilité améliorée, de la profondeur et de la dimension aux films, la lecture de jeans et de concerts video, tout en gardant une entière intégrité dans le mixage des sources.

Dolby Pro Logic IIz identifie et décode les signaux spatiaux présents naturellement dans tout contenu, dirigeant cette information aux hauts canaux avant, ampliéant ainsi la performance des enceintes surround gauche et droite. Le contenu enregistré avec des informations de haut canal Dolby Pro Logic IIz est encore mieux révélé grâce à une information intelligemment discrète du haut canal apportant une nouvelle dimension excitant au Home Entertainment.

Dolby Pro Logic IIz, avec ses hauts canaux avant, est aussi une alternative ideale pour les interieurs qui ne peuvent intégrer l'emplacement d'enceintes surround arrêté d'un système type 7.1 canaux mais pouvant dispose d'espace sur des étagères permettant l'avout d'enceintes hautes.

Dolby TrueHD

Dolby TrueHD est une technologie audio haute définitionisée par Dolby Laboratories, qui utilise une technologie de codage sans perte pour réproduire fidèlement le son des masters studio.

Ce format permet de prendre en charge jusqu'à 8 canaux audio avec une fréquence d'échantillonnage de 96kHz et une résolution de 24 bits et jusqu'à une fréquence d'échantillonnage de 192kHz et une résolution de 24 bits. Dolby TrueHD est utilisé par les applications quirequirenent une qualité audio très élevé.

DTS

Abréviation de Digital Theater System, un système audio numérique développé par DTS. La lecture de signaux sonores en raccordant ce système à un appeareil tel qu'un amplificateur DTS, produit une position de champ sonore précise et un effet sonore réaliste, comme si vous étiez dans un cinema.

DTS 96/24

DTS 96/24 est un format audio numérique permettant une reproduction sonore de qualité en 5.1 canaux avec une fréquence d'échantillonnage de 96kHz et une quantisation 24 bits sur les DVD-Video.

DTS Digital Surround est le format surround numérique standard de DTS, Inc., compatible avec une fréquence d'échantillonnage de 44,1 ou 48 kHz et jusqu'à 5.1 canaux de son surround discret numérique.

DTS-ES™ Discrete 6.1

DTS-ESTM Discrete 6.1 est un format audio numérique discrete 6.1 canaux qui ajoute un canal surround arrêté (SB) au son surround numérique DTS.

Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur.

DTS-ES™ Matrix 6.1

DTS-ESTM Matrix 6.1 est un format audio numérique discrete 6.1 canaux insérant un canal surround arrêté (SB) à l'encodage de matrice par le son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur.

DTS Express

DTS Express est un format audio prénant en charge les faibles débits binaires (max. 5.1-canaux, 24 à 256 kbps).

DTS-HD

Cette technologie audio propose une qualite sonore supérieure et des fonctionnalités améliorées par rapport au système DTS conventionnel et est adoptee en tant qu'audio optionnel pour les Blu-ray Disc. Cette technologie offre une transmission multicanaux, une vitesse de transfert des données supérieure, une fréquence d'échantillonnage élevée et une lecture audio sans perte. Les Blu-ray Disc pr SNMP ent en charge un maximum de 7.1 canaux.

DTS-HD High Resolution Audio

DTS-HD High Resolution Audio est une version améliorée des formats de signaux DTS, DTS-ES et DTS 96/24, compatible avec des fréquences d'échantillonnage de 96 ou 48kHz et jusqu'à 7.1 canaux de son numérique discre. Le débit élevé des données permet d'obtenir un son de meilleure qualité. Ce format est entièrement compatible avec les apparèils classiques, y compris les données surround numériques DTS 5.1 canaux.

DTS-HD Master Audio

DTS-HD Master Audio est un format audio créé par Digital Theater System (DTS). Ce format permet de prendre en charge jusqu'à 8 canaux audio avec une fréquence d'échantillonnage de 96kHz et une résolution de 24 bits et jusqu'à une fréquence d'échantillonnage de 192kHz et une résolution de 24 bits. Il est entierement compatible avec les apparèils classiques, y compris les données surround numériques DTS 5.1 canaux.

DTS NEO:6™ Surround

DTS NEO:6™ est une technologie de décodage de matrice permettant d'obtenir une reproduction surround 6.1 canaux avec les sources 2 canaux. Il inclut "DTS NEO:6 Cinema", qui convient à la lecture des films et "DTS NEO:6 Music", qui convient à la lecture de musique.

F

FLAC

FLAC signifie Free lossless Audio Codec, et représenté un format de fichier audio libre sans perte. Sans perte signifie que le son est compressé sans perte de qualité.

La licence FLAC est indiquée ci-dessous.

Copyright (C) 2000,2001,2002,2003,2004,2005,2006,2007,2008,2009 Josh Coalson

Fréquence d'échantillonnage

L'échantillonnage consiste à effectuer une lecture d'une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l'onde lors de chaque lecture dans un format numérique (produisant un signal numérique).

Le nombre de lectures effectuees en une seconde est appelée "frquence d'echantillonnage". Plus cette valeur est grande, plus le son produit est proche du son original.

G

Gammedynamique

La différence entre le niveau sonore non déformé maximum et le niveau sonore minimum perceptible du bruit émis par l'appareil.

H

HDCP

Lors de la transmission de signaux numériques entre plusieurs appareils, cette technologie de protection des droits d'auteur crypte les signaux pour empêcher la copie illicite du contenu.

HDMI

Abréviation de High-Definition Multimedia Interface, une interface numérique audio-video pouvant être connectée à une télévision ou à un amplificateur. Les signaux video et audio peuvent être raccordés à l'aide d'1 seul cable.

1

Impedance des enceintes

C'est une valeur de résistance en courant alternatif, indiquée en (ohms). Une puissance supérieure peut être obtenue avec cette valeur plus faible.

iTunes

iTunes est le nom du lecteur multimédia fourni par Apple Inc. Il permet la gestion et la lecture de contenus multimédia tels que musique et films. iTunes prend en charge la plupart des principaux formats de fichier, dont AAC, WAV et MP3.

L

LFE

Abréviation de Low Frequency Effect, un canal de sortie accentuant l'effet de basse fréquence sonore. Le son surround est intensifié par la production de basses profondes de 20 Hz à 120 Hz.

M

MAIN ZONE

La pièce dans laquelle se trouve l'appareil est appelée MAIN ZONE.

Mixage réducteur

Cette fonction réduit le nombre de canaux ambiophoniques pour la lecture des données.

MP3 (MPEG Audio Layer-3)

Il s'agit d'un format de compression des données audio normalisé au plan international qui utilise la norme de compression video "MPEG-1". Il compressse le volume de données à environ un onzième de sa taille initiale tout en conservant une qualité de son équivalente à celle d'un CD musical.

MPEG (Moving Picture Experts Group),

MPEG-2, MPEG-4

Ce sont les noms de différentes normes de format de compression numérique utilisées pour le codage des signaux video et audio. Les normes video sont notamment "MPEG-1 Video", "MPEG-2 Video", "MPEG-4 Visual", "MPEG-4 AVC". Les normes audio sont notamment "MPEG-1 Audio", "MPEG-2 Audio", "MPEG-4 AAC".

P

Progressif (balayage séquentiel)

Il s'agit d'un système de balayage du signal videoo permettant d'afficher 1 trame de video comme une image. Ce système restitue des images avec moins de bruit de fond comparé au système entrelacé.

s

sYCC601 color

Tout comme la norme "x.v.Color", chacun de ces espaces colorimétriques définit une palette de couleurs disponibles plus large que le modele traditionnel RGB.

Sync. labiale auto

Le récepteur est capable de corriger automatiquement le retard entre les sources audio et video si vous le connectez à une télévision compatible avec la fonction synchronisation labiale automatique.

V

vTuner

Il s'agit d'un serveur de contenu en ligne pour la radio Internet. Notez que des frais d'utilisation sont compris dans les coûts de mise à niveau.

Pour plus de détails sur ce service, rendez-vous sur le site ci-dessous.

Site Internet vTuner: http://www.radiodenon.com Ce produit est protégé par certains droits sur la propriété intellectuelle de Nothing Else Matters Software et BridgeCo. L'utilisation ou la distribution d'une telle technologie hors de ce produit est interdite sans une licence de Nothing Else Matters Software et BridgeCo ou d'un subsidiary/agree.

W

Windows Media DRM

Il s'agit d'une technologie de protection des droits d'auteur consque par Microsoft.

Les fournisseurs de contenu utilisent la technologie de gestion des droits numérique pour Windows Media containue dans cet apparéil (WM-DRM) pour protégé l'intégrité de leur contenu (Contenu sécurisé) afin d'empêcher l'utilisation illégale de leur propriété intellectuelle, y compris les droits d'auteur. Cet apparéil utilise le logiciel WM-DRM pour生存 le contenu sécurisé (logiciel WM-DRM). Si la sécurité du logiciel WM-DRM de cet apparéil a été compromise, les détenteurs du contenu sécurisé (déteneurs du contenu sécurisé) peuvent demander à ce que Microsoft révoque le droit du logiciel WM-DRM à accérir de nouvelles licences pour copier, afficher et/ ou生存 un contenu sécurisé. La revocation n'algère pas la capacité du logiciel WM-DRM à生存 les contenus non protégés. Une liste de revocation du logiciel WM-DRM est envoyée à vous apparéil si vous téléchargez un contenu sécurisé en provenance d'Internet ou de votre PC. Microsoft peut également, en accord avec cette licence, télécharger une liste de revocation sur toute application au nom des détenteurs du contenu sécurisé.

Windows Media Player version 11 ou ultérieure

Il s'agit d'un lecteur multimédia distribué gratuitemment par Microsoft Corporation.

Il peut dire des listes de lecture créées avec la version 11 ou ultérieure de Windows Media Player, ainsi que des fichiers au format WMA, DRM WMA, WAV et autre.

WMA (Windows Media Audio)

Il s'agit de la technologie de compression audio mise au point par la société Microsoft.

Les données WMA peuvent être codées à l'aide de Windows Media® Player version 7, 7.1, Windows Media® Player pour Windows XP et la série Windows Media® Player 9.

Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fichier peut ne pas fonctionner correctement.

X

x.v.Color

Cette fonction permet aux téléviseurs haute définition d'afficher les couleurs avec une plus grande précision. Elle permet l'affichage de couleurs vives et naturelles. "x.v.Color" est une marque commerciale de Sony Corporation.

Z

ZONE2

L'appareil peut être utilisé dans une autre piece que celle dans laquelle il est installé (MAIN ZONE) (lecture en ZONE2). La piece permettant la lecture en ZONE2 est appelée ZONE2.

Dépistage des pannes

Si un problème se produit, vérifie d'abord les points suivants:

1. Les connexions sont-elles correctes?
2. L'appareil est-il utilisé conformément aux descriptions du manuel de l'utilisateur ?
3. Les autres composants fonctionnel-ils correctement?

Si l'appareil ne fonctionne pas correctement, vérifie les points énumérés dans le tableau ci-dessous. Si le problème persististe, il s'agit peut-être d'un dysfonctionnement.

Dans ce cas, débranche immédiatement le cordon d'alimentation et contactez votre revendeur.

[Général]

Symptôme	Cause/Solution	Page
L'appareil ne s'allume pas.	• Vérifiez que la fiche d'alimentation est correctement introduite dans la prise murale. • Le circuit de protection est actif. Débranche la fiche d'alimentation de la prise électrique, attendez 5 à 10 secondes, puis réintroduisez la dans la prise.	30 143
Le passage en mode veille est automatique.	• La minuterie sommeil est réglée. Remettez l'appareil sous tension ou modifiez le réglage de la minuterie sommeil. • "Veille auto" est déclenché lorsqu'aucune opération n'est effectuépendant un certain temps. Pour désactiver "Veille auto", définissez l'options "Veille auto" du menu sur "Arrêt".	90 125
L'écran est étéint.	• Paramétrrez l'options "Attenuateur" du menu sur tout autre choix que "Arrêt".	126
Le tímoin d'alimentation clignote en rouge à intervençes d'environ 2 secondes.	• En raison de la hausse de température dans cet apparéil, le circuit de protection fonctionné. Veuillez couper l'alimentation une fois, et la reactiver une fois la température suffisamment descendue. • Veuillez réinstaller cet apparéil dans un endroit bien ventilé.	-
Le tímoin d'alimentation clignote en rouge à intervençes 0,5 secondes.	• Veuillez utiliser les enceintes ayant l'impédance appropriée. • Le circuit de protection a été activé parce que des fil conducteurs d'un cable d'enceinte se touchent, parce qu'un fil conducteur s'est détaché d'une borne ou parce qu'un fil conducteur touche le panneau arrière de cet apparéil. Àprous avoir débranché le cordon d'alimentation, réparez en retorsadant fermement le fil conducteur ou en remettant la borne en ordre, puis rebranchez le fil.	79 79
À la mise sous tension, le tímoin d'alimentation clignote en rouge à intervençes d'environ 0,5 seconde.	• Le circuit de l'amplificateur de cet apparéil est défauillant. Coupez l'alimentation et contactez le conseiller du service DENON.	-
L'appareil ne fonctionne pas correctement.	• Réinitialisé le microprocesseur.	150

[HDMI]

Symptôme	Cause/Solution	Page
Aucun signal audio n'est transmis avec la connexion HDMI.	• Vérifiez la connexion des connecteurs HDMI. • Pour diffuser un flux audio HDMI par les enceintes, paramétrrez l'options "Sortie audio HDMI" du menu sur "AVR". • Pour diffuser un flux audio HDMI par la TV, paramétrrez l'options "Sortie audio HDMI" du menu sur "TV".	10 108 108
Aucun signal video n'est transmis avec la connexion HDMI.	• Vérifiez la connexion des connecteurs HDMI. • Réglez la source d'entrée de façon à la faire correspondre à la borne HDMI connectée. • Vérifiez que le téléviseur est compatible avec le système de protection des droits d'auteur (HDCP). Si l'apparil est connecté à un matériel non compatible avec le système HDCP, le signal video ne sera pas correctement transmis.	10 10, 30 11
Lorsque l'on effectue les opérations suivantes sur des appareils compatibles avec la commande HDMI, les mêmes opérations ont lieu sur cet apparil. • Mise sous tension/hors tension • Commutation des dispositifs de sortie audio • Réglage du volume • Commutation de la source d'entrée	• Paramétrrez l'options "HDMI Contrôle" du menu sur "Arrêt". De plus, si vous ne voulez paslier l'opération de mise hors tension avec les appareils compatibles avec la commande HDMI, réglez l'options "Désactiver commande" du menu sur "Arrêt".	89, 108

[Viséo]

Symptôme	Cause/Solution	Page
Aucune image ne s'affiche.	• Vérifiez la connexion entre la borne de sortie video de cet apparéil et la borne d'entrée du téléviseur. • Faites correspondre les réglages d'entrée à la borne d'entrée du téléviseur connecté à cet apparéil.	9, 13 -

[Audio]

Symptôme	Cause/Solution	Page
Pas de signal audio.	• Vérifiez les connexions de tous les apparêls.	9,10,13,14,15,16,17,18,19,20,21
	• Vérifiez les connexions et configurations des enceintes.	80,81,82,83,84,85,86
	• Vérifiez que le matériel audio est sous tension.	-
	• Ajustez le volume principal.	31,94
	• Annulez le mode de sourdine.	31,94
	• Vérifiez la connexion à l'appareil de lecture et sélectionnez la source d'entrée appropriée.	30,94
	• Faites correspondre le mode d'entrée et la borne affectée commeborne d'entrée numérique.	115
	• Débranchez le casque audio. Aucun son n'est transmis depuis les enceintes quand le casque est branché.	131
Le volumen'augmente pas.	• Le volume maximal défini est trop faible. Réglez le volumemaximal à l'aide de l'options "Limite" du menu.	105
	• Il se peut que les apparêils externes connectés aux bornes de sortiede l'appareil ne soient pas sous tension. Vérifiez l'alimentation desappareils externes connectés.	-
Aucun son n'estémis par lesenceintes surround.	• Vérifiez que les enceintes surround sont branchées sur les bornesSURROUND.	-
Aucun son n'estémis par l'enceinte surround arrière.	• Vérifiez si "Mode affectation" est bien régélé pour émettre le sondepuis les enceintes arrêté surround.	117
	• Paramétrrez l'options "Config. enceintes" - "Surr. arrêté" du menu sur tout autre可以选择 que "Aucun".	117
	• Réglez le mode audio sur une option autre que "STEREO" et"VIRTUAL".	70
L'enceinte avant-hautne produit aucunson.	• Vérifiez si "Mode affectation" est bien régélé pour émettre le sondepuis les enceintes avant hautes.	117
	• Paramétrrez l'options "Config. enceintes" - "Avant Haut" du menu sur tout autre可以选择 que "Aucun".	118

Symptôme	Cause/Solution	Page
Aucun son n'est émis par le subwoofer.	• Vérifiez les connexions du subwoofer. • Allumez le subwoofer. • Paramétrrez l'options "Config. enceintes" - "Subwoofer" du menu sur lechioir "Oui". • Si les options "Avant" et "Centrale" de "Config. enceintes" sont régliées sur "Large" et que "Mode subwoofer" est réglié sur "LFE", il se peut que les subwoofer s'émettent aucun son, suivant le signal d'entrée ou le mode audio sélectionné.	80,81,82,83, 84, 85, 86 - 117 117, 118
Le son DTS n'est pas émis.	• Paramétrrez l'options "Mode de décod." du menu sur lechioir "Automatique" ou "DTS".	115
Les signaux audio Dolby TrueHD, DTS-HD, Dolby Digital Plus ne sont pas émis.	• Effectuez les connexions HDMI.	10
Impossible de sélectionner le mode Dolby PLII ou le mode DTS NEO:6.	• Vérifiez que les paramètres "Config. enceintes" - "Centrale" ou "Surround" sont régliés sur une option autre que "Aucun". Si vous utilisez un système d'enceintes 2.0/2.1 canaux, ce mode audio n'est pas disponible. • Si vous utilisez un casque, Dolby PLII ou DTS NEO:6 ne sont pas sélectionnables.	117 -
Impossible de sélectionner Audyssey MultEQ® XT, Audyssey Dynamic EQ® et Audyssey Dynamic Volume®.	• Choisissez un mode audio autre que "DIRECT" ou "PURE DIRECT". • Si vous utilisez un casque audio, Audyssey MultEQ® XT, Audyssey Dynamic EQ® et Audyssey Dynamic Volume® ne sont pas disponibles.	70 -
Impossible de sélectionner Audyssey Dynamic EQ® et Audyssey Dynamic Volume®.	• Lancez "Conf. Audyssey®".	23, 87
Impossible de sélectionner "Restorer".	• Vérifiez que l'appareil recoit un signal analogique ou un signal PCM (Fréq. échantillonage.=44,1/48 kHz). Pour la lecture des signaux multi-canaux tels que Dolby Digital ou les signaux surround DTS, la fonction "Restorer" est inopérante. • Choisissez un mode audio autre que "DIRECT" ou "PURE DIRECT".	104 70

【FM】

Symptôme	Cause/Solution	Page
La réception est défaillante ou il y a beaucoup de parasites ou de distorsion.	• Changez l'orientation ou la position de l'antenne.• Utilisez une antenne extérieure FM.• Éloignez l'antenna des autres câbles de connexion.	20202020

[iPod / Dispositif mémoire USB / Radio Internet / Serveur média / Last.fm / Flickr / Spotify]

Symptôme	Cause/Solution	Page
Impossible de dire l'IPod.	• Certains iPod ne prenvent pas en charge leur connexion directe au port iPod/USB.	18
Les names de fidier ne s'affichent pas correctement ("...", etc.).	• Des caractères qui ne peuvent pas être affichés sont utilisés. Il ne s'agit pas d'un dysfonctionnement. Sur cet apparéil, les caractères qui ne peuvent pas être affichés sont replacés par ". ." (points de suspension).• Des balises non valides sont utilisées pour les fidiers sur le dispositif mémoire USB connecté à cet apparéil. Utilisez des balises prises en charge par cet apparéil.	-35
Lorsqu'un dispositif mémoire USB est connecté, le message "Pas de connexion" s'affiche.	• L'appareil ne parvient pas à reconnaître le dispositif mémoire USB. Vérifiez la connexion.• Un dispositif mémoire USB non conforme aux standards de stockage de masse ou MTP a été connecté. Cet apparéil prend en charge la classe de stockage de masse et les dispositifs mémoire USB compatibles MTP.• Un dispositif mémoire USB que l' apparéil ne peut pas reconnaître a été connecté. Il ne s'agit pas d'un dysfonctionnement. DENON ne garantit pas que tous les dispositifs mémoire USB fonctionnent ou soient alimentés.• Le dispositif mémoire USB est connecté via un hub USB. Connectez le dispositif mémoire USB directement au port iPod/USB.L'appareil prend en charge les structures de fidiers comportant jusqu'à 8 niveaux et un maximum de 5 000 sous-dossiers et fidiers par dossier. Modifiez la structure de fidiers du dispositif mémoire USB le cas échéant.	18-35
Impossible de dire les fidiers contenus sur un dispositif mémoire USB.	• Le dispositif mémoire USB doit être au format FAT16 ou FAT32. Pour plus de détails, reportez-vous au mode d'emploi du dispositif mémoire USB.Si le dispositif mémoire USB est divisé en plusieurs partitions, seulement les fidiers enregistrrés dans la partition initiale peuvent êtrelus.Les fidiers sont enregistrrés dans un format incompatible. Enregistrez les fidiers dans un format compatible.Les fidiers sont enregistrés dans un format incompatible.Enregistrez les fidiers dans un format compatible.Les fidiers sont enregistrés dans un format incompatible.Enregistrez les fidiers dans un format compatible.Les fidiers sont enregistrés dans un format incompatible.Enregistrez les fidiers dans un format compatible.Les fidiers sont enregistrés dans un format incompatible.Enregistrez les fidiers dans un format compatible.Les fidiers sont enregistrés dans un format incompatible.Enregistrez les fidiers dans un format compatible.Lesfidiers sont enregistrés dans un format incompatible.Enregistrez les fidiers dans un format compatible.Les fidiers sont enregistrés dans un format incompatible.Enregistrez les fidiers dans un format compatible.Les fidiers sont enregistrés dans un format incompatible.Enregistrez les fidiers dans un format compatible.Les fidiers sont enregistrés dans un format incompatible.Enregistrez les fidiers dans un format compatible.Les fidiers sont enregistrés dans un format incompatible.Enregistnez les fidiers dans un format compatible.Les fidiers sont enregistrés dans un format incompatible.Enregistrez les fidiers dans un format compatible.Les fidiers sont enregistrés dans un format incompatible.Enregistrez les fidiers dans un format compatible.Les fidiers sont enregistrés dans un format incompatible.Enregistrez les fidiers dans un format compatible.Les fidiers sont enregistrés dans un format incompatible.Enregistrez les fidiers dans un format compatible.Les fidiers are compatible.	-35

Symptôme	Cause/Solution	Page
Impossible de dire la radio Internet.	• Le cable Ethernet n'est pas correctement connecté ou le réseau est déconnecté. Vérifiez l'état de la connexion. • Le programme émis n'est pas dans un format compatible. Seuls les programmes de radio Internet au format MP3 et WMA peuvent être lus sur cet apparéil. • Le pare-feu de l'ordinateur ou du routeur a été activé. Vérifiez les réglages du pare-feu de l'ordinateur ou du routeur connecté à l'appareil. • La station radio n'émet pas en ce moment. Choisissez une station radio qui émet en ce moment. • L'adresse IP est incorrecte. Vérifiez l'adresse IP de l'appareil. • Il se peut que certaines stations radio n'émettent plus à certains moments de la journée. Dans ce cas, aucun contenu audio n'est diffusé, même en cas de réception de la station. Réessayez ultérieurement ou changez de station radio.	21 49 -49 121 -
Impossible de dire les fichiers contenus sur un ordinateur.	• Les fichiers sont enregistrées dans un format incompatible. Enregistrez les fichiers dans un format compatible. • Vous tentez de dire un fichier protégé. Les fichiers protégés ne peuvent pas être lus sur cet apparéil. • L'ordinateil et l'ordinateur sont connectés via un cable USB. Le port iPod/USB de l'ordinateil ne peut pas être utilisé pour connecter un ordinateur. • Les paramètres de partage des fichiers multiméias sont erronés. Modifiez-les afin que l'ordinateil puisse accéder aux dossiers situés sur votre ordinateur.	52 52 -53
Impossible de dire la musique contenue sur un stockage NAS.	• Si vous utilisez un stockage NAS conforme à la norme DLNA, activez la fonction du serveur DLNA dans les paramètres du stockage NAS. • Sinon, misez la musique via un ordinateur. Définissez la fonction de partage de fichiers multiméias de Windows Media Player et ajoutez le stockage NAS au dossier de lecture sélectionné. • Si la connexion est limitée, définissez l'équipmentment audio comme cible de la connexion.	-53 -
Impossible de trouver le serveur ou de s'y connecter.	• Le pare-feu de l'ordinateur ou du routeur est activé. Vérifiez les réglages du pare-feu de l'ordinateur ou du routeur. • L'ordinateur n'est pas activé. Mettez l'ordinateur en marche. • Le serveur n'est pas actif. Activez le serveur. • L'adresse IP de l'ordinateil est incorrecte. Vérifiez l'adresse IP de l'ordinateil.	-53 -121
Impossible de se connecter aux stations radio prérgliées ou favorites.	• La station radio n'émet pas en ce moment. Attendez un peu et réessayez. • La station radio n'est pas en service en ce moment. Il est impossible de se connecter aux stations radio qui ne sont plus en service.	-53
Aucune liste des stations ne s'affiche.	• La connexion au réseau est instable. Reconnectez-vous au réseau ou redéfinissez les paramètres "Réseau" dans le menu.	21, 122
Impossible de se connecter à certaines stations radio et "Serveur de la station radio sature" ou "Connexion inactive" s'affiche.	• La station est saturée ou n'émet pas en ce moment. Attendeez un peu et réessayez.	-
Coupures du son pendant la lecture.	• La vitesse de transfert du signal du réseau ou du dispositif mémoire USB est faible ou les lignes de communication ou la station radio sont saturées. Il ne s'agit pas d'un dysfonctionnement. Le son risque d'être coupé pendant la lecture d'émission au début élevé, selon les conditions de la communication.	-
La qualité du son est mauvaise ou des bruits sont perceptibles pendant la lecture.	• Le débit du fichier lu est faible. Il ne s'agit pas d'un dysfonctionnement. Il ne s'agit pas d'un dysfonctionnement.	-

[AirPlay]

Symptôme	Cause/Solution	Page
L'icône AirPlay n'apparait pas dans iTunes ou sur l'iPhone/iPod touch/ iPad.	• Cette unité et l'ordinateur ou l'iPhone/iPod touch/iPad ne sont pas connectés au même réseau (LAN). Connectez l'ordinateur ou l'iPhone/iPod touch/iPad au même réseau que cette unité. • iTunes ou l'iPhone/iPod touch/iPad ne comportent pas le micrologiciel prénant en charge l'AirPlay installé. Installez le dernier micrologiciel.	21 127
Aucun son.	• Le volume dans iTunes ou sur l'iPhone/iPod touch/iPad est régèle au minimum. Réglez le volume au niveau optimum. • Cette unité n'est pas sélectionnée dans l'écran qui s'affiche lorsqu'iTunes ou l'iPhone/iPod touch/iPad est lancé. Lancez iTunes allumez l'iPhone/iPod touch/iPad, cliquez sur l'icône AirPlay sur l'écran qui s'affiche, puis sélectionnez cette unité. • La lecture AirPlay ne démarre pas. Cliquez sur le bouton▶ dans iTunes ou appuyez sur le bouton▶ de l'iPhone/iPod touch/iPad.	-68
Lorsque vous utilisez AirPlay avec un iPhone/iPod touch/iPad, le son est entrecoupé ou AirPlay ne fonctionne pas.	• Quittez l'application executée en arrêtre-plan de l'iPhone/iPod touch/iPad, puis utilisez AirPlay pour direv vos fichiers. • Lorsque vous lisez du contenu via une connexion sans fil, les conditions extérieures peuvent empêcher le bon fonctionnement de l'appareil. Pour résoudre ce problème, modifier l'environnement réseau. Réduisez par exemple la distance jusqu'àu point d'accès du réseau local sans fil. • Effectuez une mise à niveau vers la的最后一èvre version de l'application iPhone/iPod touch/iPad ou iTunes.	-

[Télécommande]

Symptôme	Cause/Solution	Page
Impossible de commander l'appareil avec la télécommande.	• Les piles sont usées. Remplacez-les par des piles neuves. • Faites fonctionner la télécommande à une distance d'environ 7 m de cet apparéil et à un angle de 30°. • Retirez tout obstacle se trouvant entre cet apparéil et la télécommande. • Insérez les piles en respectant la polarité indiquée par les repères ⊕ et ⊙. • Le capteur de télécommande de l' apparéil est exposé à une forte lumière (soleil, lampe fluorescentde type inverseur, etc.). Déplacez l' apparéil afin que le capteur de télécommande ne soit plus exposé à une forte lumière. • Le réglage de la zone à utiliser ne correspond pas. Appuyez sur MAIN ou ZONE2 pour sélectionner la zone à utiliser.	135 135 135 135 135 135 24, 94

Réinitialisation du microprocesseur

Effectuez cette procEDURE si l'affichage est anormal ou si aucune operation ne peut etre effectue. Lorsque le microprocesseur est reinitialise, tous les reglages sont ramen a leur valeur par defaut.

TUNER PRESET CH +

1 Eteignez l'appareil à l'aide de 0.
2 Appuyez sur ON/STANDBY tout en maintainant simultanément enforcées les touches TUNER PRESET CH + et TUNER PRESET CH -
3 Lorsque l'affichage commence à clignoter à intervalles d'environ 1 seconde, relâché les deux touches.

Si à l'étape 3 l'affichage ne clignote pas à intervalles d'environ 1 seconde, recommencez à partir de l'étape 1.

Specifications

Section audio

• Amplificateur de puissance

95 W + 95 W (8 Ω, 20 Hz - 20 kHz avec 0,08 % T.H.D.)

125 W + 125 W (6 Ω, 1 kHz avec 0,7 % T.H.D.)

Centrale:

95 W (8 Ω, 20 Hz - 20 kHz avec 0,08 % T.H.D.)

125 W (6 Ω, 1 kHz avec 0,7 % T.H.D.)

Surround:

95 W + 95 W (8 Ω, 20 Hz - 20 kHz avec 0,08 % T.H.D.)

125 W + 125 W (6 Ω, 1 kHz avec 0,7 % T.H.D.)

Surround arrriere:

95 W + 95 W (8 Ω, 20 Hz - 20 kHz avec 0,08 % T.H.D.)

125 W + 125 W (6 Ω, 1 kHz avec 0,7 % T.H.D.)

6-16Ω

Bornes de sortie:

• Analogique

Sensibilité d'entrée /

Impedance d'entree:

Réponse en fréquence:

S/B:

200 mV/47 kΩ

10 Hz - 100 kHz — +1, -3 dB (mode DIRECT)

100 dB (IHF-A chargee, mode DIRECT)

Section video

• Bornes video standard

Niveau d'entrée/sortie et impédance:

Réponse en fréquence:

1 Vp-p, 75 Ω

5 Hz - 10 MHz — 0, -3 dB

Sectiontuner

[FM]

(Remarque: V à 75 , 0dBf = 1× 10^-15W)

Plage de réception:

1,2 V (12,8 dBf)

Sensibilité seuil 50 dB:

MONO 2,8 μV (20,2 dBf)

S/B:

MONO 70 dB (IHF-A charge, mode DIRECT)

STEREO 67 dB (IHF-A charge, mode DIRECT)

Distorsion harmonique totale:

MONO 0.7% (1 kHz)

STEREO 1,0% (1 kHz)

Généralités

Alimentation:

Consommation électrique en mode de veille:

0,1W

Consommation electrique en mode de

0.5W

CEC veille:

0,5W

Consommation électrique en

2,7W

modeveille réseau :

Pour des raisons d'amélioration, les caractéristiques et l'apparce sont susceptibles d'être modifiées sans avertissement préalable.

Chiffres

2.1 canaux 85
3D 11
5.1 canaux 78,83
6.1 canaux 78, 82
7.1 canaux 77, 78, 80, 81

Accessoires 2
Accord direct 40
Adobe RGB color / Adobe YCC601 color 143
Affect. Ampli 117
Affectation des entrées 113
Affichage 132
Affichage info 110
Affichage volume 110
Affich. Audio 111
Afficheur façade 126
Affich.Last.fm 123
Aigus 104
AirPlay 68,143
Ajoutez nouvelle option 128
Ajust.EQ 106
ALAC 143
Aléatoire 34, 65
Amplificateur 108
Antenne interieure FM 20
AppStore 143
ARC 8
Attenuateur 126
Audio 101, 111
Audyssey 105
Audyssey Dynamic EQ 106, 143
Audyssey Dynamic Volume 106, 143
Audyssey MultEQXT 105,143
Avant A/B (Connexion) 78, 84
Avant Haut 118

Cable
Cable audio 12
Cable d'enceinte 80, 81, 82, 83, 84, 85, 86
Cable Ethernet 12
CableHDMI 9,10
Cable numérique coaxial 12
Cable optique 12
Cable subwoofer 80, 81, 82, 83, 84, 85, 86
Cable video 12
Cable video composante 12
Caractères 100
Casque 131
Centre largeur 102
Centrer image 102
Circuit de protection 143
Commandedetonalités 104
Compens.niveau ref. 106
Compress.Dyn. 102
Condensation 3
Conf.Audyssey 23,87
Config.de ZONE2 125
Config. enceintes 117
Config. enceintes avant 119
Config.HDMI 108
Config. manuelle 117
Connexion
Caméscope numérique 10, 17
Commanded'unboitier 10,14
Console de peux 10
Cordon d'alimentation 22
Dispositif mémoire USB 18
Enceintes 79
FM 20
HDMI 7
iPod (USB) 18
Lecteur Blu-ray Disc 10, 16
Lecteur CD 19
Lecteur DVD 10, 15
Media Player 10
Réseau domestique (LAN) 21
Tuner satellite 14
TV. 9, 13
TV par cable 14

Content Type 11
Contraste 108
Contrôle HDMI 89
Contrôle Internet 92
Contrôle IP 121
Conversion video 6, 109
Copie courbe 106
Coupure temporaire du son 31
Crossover 119

Deep Color 11, 143
Délai audio 105
Dépistage des pannes 146
Désactiver commande 109
Dialogue 104
Diaporama 67
Dimension 102
Distances 118
DLNA 143
Dolby

Dolby Digital 74,143
Dolby Digital EX 74, 143
Dolby Digital Plus 74,143
DOLBY Pro Logic 74
Dolby Pro Logic II 74, 143
Dolby Pro Logic IIx 74, 143
Dolby Pro Logic IIz 74, 143
Dolby TrueHD 74,143

Double amplificateur 86
DTS 143
DTS 96/24 74,143
DTS Digital Surround 143
DTS-ES Discrete 6.1 74, 143
DTS-ES Matrix 6.1 74, 144
DTS Express 74,144
DTS-HD 74,144
DTS-HD High Resolution Audio 144
DTS-HD Master Audio 144
DTS NEO:6TM Surround 74,144
Durée de déliai 103
Dynamic EQ 106
Dynamic Volume 106

Échelle 105
Echelle(scaler) i/p 109
Eff.basses frq. 102
Enceinte avant-haut 78, 81
Enceintes 116

Configuration 23,87
Connexion 79
Installation 77

Enceintes surround arriere 77, 78, 80, 82
Entrées 112
EQ cinema 102

FLAC 144
Flickr 56, 60
FM 38
Format 111
Format TV 111
Fréquence d'échantillonnage 144

Gainhaut 103
Gamme dynamique 144
Général 124
Gestion intensité 102
Graphic EQ 106
Graves 104, 118

HDCP 11, 144
HDMI 7,11,144
HDMI Contrôle 108

Impedance des enceintes 79, 144
Informations 110, 121, 126
Audio 126
Micrologiciel 127
Vidéo 126
ZONE 127
iTunes 144

L

Langue 125

Last.fm 56, 57

Lecture

ALAC 35, 52

Directe 70, 75

Dispositif mémoire USB 35

FLAC 35, 52

Flickr 60

FM 38

Internet Radio 49

iPod (USB) 32

JPEG 35, 52

Last.fm 56, 57

Lecteur Blu-ray Disc 31

Lecteur CD 31

Lecteur DVD 31

Mode d'ecoute original 75

MP3 35,49,52

MPEG-4 AAC 35, 52

NAS 52

PC 52

PTY 46

Pure direct 70, 75

RDS 45

Spotify 62

Stereo 75

Texte Radio 48

TP 47

WAV 35, 52

WMA 35,49,52

ZONE2 94

LFE 144

Limite 105

Limite volume 125

Luminance 108

M

MAIN ZONE 144

Marque commerciale 136

Masquer les sources 114

Mémoire des favors 66

Mém. Prééglages 42

Mém. prérégl. Auto 41

Messages d'erreur (Conf. Audyssey®) 28

Mettre à jour 127

Micrologiciel 127

Minuterie sommeil 90, 95

Mise sous tension 30

Mixage réducteur 144

Mode 104

Mode d'ecoute 70

Mode de decod. 115

Mode de fonct. 33

Mode d'entree 115

Mode Maintenance 123

Mode navigation 32, 33

Mode progressif 110

Mode Réglage 39

Mode son 70, 137

Niveau canal Droit 125

Niveau canal Gauche 125

Niveau de démarrage 105

Niveau des sources 115

Niveau dialogue 104

Niveau sourdine 105, 125

Niveau sub. 104

Niveaux 119

Niveau des effets 103

Nom convivial 121

Nom préregle 43

Notification 128

P

Panneau arrriere 133

Panneau avant 131

Panorama 102

Parametres surr. 102

Passer préréglage 44

Plan du menu de l'interface graphique 96

Position d'écoute 23

Progressif 144

PTY 46

R

Rapport d'aspect 110

RDS 45

Recherche textuelle 64

Réduction bruit 108

Réglage de la télécommande 24, 87

Réglage du subwoofer 24

Réglage du volume principal 31

Réglages 122

Réglages image 108

Réglages sorties 109

Réinitialisation du microprocesseur 150

Renommer les sources 114

Renommer zone 125

Répéter 34, 65

Réseau 29, 120

Résolution 110

Restorer 104

S

Saisie de caractères 100

Saturation 108

Selct H-P 106

Sélect. Entrées 115

Sélection de la source d'entrée 30

Selection rapide 91

Sélect.Rapid.Nom 125

Sélect. Video 115

Signal d'entrée 139

Sortie audio HDMI 108

Source veille 109

Spotify 56, 62

Subwoofer 104

Supprimer les favors 67

Surr. arrriere 117

sYCC601 color 144

Sync. labiale auto 108, 144

T

Taille de la pierce 103

Teinte 108

Télécommande 134

Cette section déscrit la licence logicielle utilisée pour cet apparéil. Pourmaintenir le contenu correct, l'(anglais) original est utilisé.

Boost

http://www/boot.org/

Informations sur la licence pour le calcul de l'impôt d'impôt de l'impôt de l'impôt de l'impôt de l'impôt de l'impôt de l'impôt de l'impôt de l'impôt de l'impôt de l'impôt de l'impôt de l'impôt de l'impôt de l'impôt de l'impôt de l'impôt de l'impôt de l'impôt de l'impôt de l'impôt de

À propos des licences GPL (Licence publique générale GNU) et LGPL (Licence publique générale limite GNU)

Ce produit utilise des logiciels GPL/LGPL et des logiciels créés par d'autres entreprises.

Après avoir acheté ce produit, vous pouvez vous procurer, modifier ou distribuer le code source des logiciels GPL/ LGPL utilisés dans ce produit.

DENON fournit le code source en fonction des licences GPL et LPGL au coût réel suite à votre demande à notre centre de service à la clientèle. Cependant, notes que nous ne fournissons aucune garantie en ce qui concerne le code source. Comprénez également que nous n'offrons pas de support pour les contenus du source code.

Unité : mm

Poids:9,5kg
