PMA-50 - Amplificateur intégré DENON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur intégré
Marque	Denon
Modèle	PMA-50
Dimensions (L × H × P)	290 mm × 70 mm × 243 mm
Poids	2,5 kg
Alimentation	CA 230 V, 50/60 Hz
Consommation électrique	35 W (veille : 0,2 W)
Puissance de sortie nominale	25 W + 25 W (8 Ω, 1 kHz, 0,1 % DHT)
Rapport signal/bruit	110 dB (IHF-A)
Distorsion harmonique totale	0,004 % (entrée numérique, -3 dB, 8 Ω, 1 kHz)
Technologie d'amplification	Classe D avec DDFA®
Traitement audio	Advanced AL32 Processing
Formats audio numériques supportés	PCM linéaire jusqu'à 192 kHz/24 bits, DSD (2,8/5,6 MHz)
Connectivité Bluetooth	Bluetooth 3.0, codecs aptX, AAC, SBC, NFC
Entrées	USB DAC (type B), 1 × coaxial, 2 × optiques, 1 × AUX analogique (RCA)
Sorties	Enceintes (bornes vissées), subwoofer (PRE OUT RCA), casque (6,35 mm)
Impédance enceintes recommandée	4 – 16 Ω
Installation	Horizontale ou verticale (affichage automatique rotatif)
Fonctions de réglage	Source Direct, Bass, Treble, Balance, Gain casque (Low/Mid/High), veille automatique
Accessoires fournis	Cordon d'alimentation, câble USB, télécommande (RC-1202 avec pile), caches argent (×4), guide de démarrage rapide, manuel utilisateur, consignes de sécurité
Entretien et nettoyage	Utiliser un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Circuit de protection intégré. Ne pas toucher les bornes d'enceintes lorsque l'appareil est sous tension.
Réparabilité	Faire appel à un professionnel agréé. Réinitialisation possible (paramètres d'usine).

FOIRE AUX QUESTIONS - PMA-50 DENON

Comment installer l'amplificateur PMA-50 ?

L'appareil peut être installé horizontalement ou verticalement. Pour une installation horizontale, fixez les pieds fournis. Pour une installation verticale, utilisez les orifices prévus à l'arrière. L'affichage pivote automatiquement selon l'orientation.

Comment connecter des enceintes à l'amplificateur ?

Utilisez des câbles d'enceinte dénudés sur environ 10 mm. Insérez le fil dans la borne après l'avoir dévissée, puis revissez fermement. Veillez à respecter la polarité (+/-) et utilisez des enceintes d'impédance comprise entre 4 et 16 Ω.

Comment utiliser la fonction Bluetooth ?

Appuyez longuement sur la touche Bluetooth (3 secondes) pour passer en mode appariement. Sélectionnez 'Denon PMA-50' dans la liste des périphériques Bluetooth de votre smartphone. Le code PIN est '0000' si demandé. Une fois appairé, la connexion s'établit automatiquement.

Comment lire de la musique depuis un ordinateur via USB ?

Téléchargez et installez le pilote logiciel sur le site Denon (non nécessaire sur Mac). Connectez l'ordinateur via un câble USB (max. 3 m) au port USB-DAC arrière. Sélectionnez la source 'USB-DAC' et lancez la lecture. Le signal audio est affiché sur l'écran.

Pourquoi l'appareil s'éteint-il automatiquement ?

La fonction veille automatique (Auto Standby) est activée par défaut. Si aucun signal d'entrée n'est détecté pendant 30 minutes, l'appareil passe en veille. Pour désactiver, allez dans le menu SETUP et réglez 'Auto Standby' sur 'Off'.

Que faire si aucun son ne sort des enceintes ?

Vérifiez que l'appareil est sous tension, que la source d'entrée est correctement sélectionnée (USB, COAXIAL, OPTICAL, AUX, Bluetooth), que le volume n'est pas en sourdine (appuyez sur MUTE) et réglez le volume. Assurez-vous également que les câbles d'enceinte sont bien branchés et que l'ordinateur ou la source émet bien.

Comment régler le gain du casque ?

Appuyez sur SETUP, utilisez les touches fléchées pour sélectionner 'H/P AMP Gain', puis choisissez Low (faible impédance), Mid ou High (haute impédance) selon vos écouteurs. Réduisez le volume avant de changer ce réglage.

Que signifie le voyant rouge qui clignote ?

Le témoin du circuit de protection clignote en cas de problème : clignotement toutes les 2 secondes -> surchauffe (laissez refroidir 1 heure) ; clignotement rapide (0,5 s) -> court-circuit des enceintes ou défaut interne. Débranchez immédiatement l'alimentation et vérifiez les connexions.

Comment remettre l'appareil aux paramètres d'usine ?

Mettez l'appareil en veille (mode standby). Maintenez enfoncées simultanément les touches Bluetooth et Volume bas pendant environ 3 secondes jusqu'à ce que 'INITIALIZE' s'affiche. Les réglages et les appariements Bluetooth seront effacés.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs. Pour les connectiques, soufflez doucement de l'air sec ou utilisez un coton-tige légèrement imbibé d'alcool isopropylique, après avoir débranché l'appareil.

MODE D'EMPLOI PMA-50 DENON

Manuel de l'utilisateur

Vous pouvez imprimer plus d'une page d'un PDF sur une seule feuille de papier.

Accessoires 4

Haute qualité 5

Haute performance 5

Nomenclature et fonctions 6

Panneau avant 6

Affichage 8

Panneau arrêt 9

Télécommande 10

Connexions

Connexions 11

Installation de cet appareil 12

Installation horizontale 12

Installation verticale 13

Avant d'utiliser la télécommande 15

Portée de la télécommande 16

1 Branchement enceintes 17

Connexion des enceintes 18

Connexion à un périphérique équipé de bornes de sortie audio analogiques 19

Connexion à un périphérique avec des connecteurs de sortie audio numérique 20

Connexion d'un PC ou Mac 21

Connexion du cordon d'alimentation 22

Lecture

Utilisation basique 24

Mise sous tension 24

Sélection de la source d'entrée 25

Réglage du volume principal 26

Changement de la luminosité de l'affichage 26

Lecture d'un périphérique 27

Lire de la musique sur un ordinateur (USB-DAC) 27

Écouter de la musique via une connexion numérique (COAXIAL/OPTICAL-1/OPTICAL-2) 35

Écouter de la musique via une connexion analogique (AUX) 36

Écouter de la musique sur un périphérique Bluetooth 37

Procédure de réglage

Plan du menu 45

Source Direct 47

Bass 47

Treble 47

Balance 47

H/P AMP Gain 47

Bluetooth 48

Auto Standby 48

Conseils

Conseils 50

Dépistage des pannes 51

Réinitialisation sur les paramétrages d'usine 58

Annexe

Types de signaux d'entrée audio numérique lisibles 59

Convertisseur N/A 59

Lecture des périphériques Bluetooth 59

Explication des termes 60

Renseignements relatifs aux marques commerciales 61

Index 65

Nous vous remercions d'avoir acquis cet appareil Denon. Pour un fonctionnement optimal, veuillez lire attentivement ce manuel avant de vous servir de l'unité.

Après avoir lu le manuel, veuillez le conserver pour toute référence future.

Accessoires

Assurez-vous que les articles suivants sont fournis avec l'appareil.

Guide de démarrage rapide	Manuel de l'Utilisateur	Consignes de sécurité	Remarque sur la radio
Cordon d'alimentation	Câble USB	Télécommande (RC-1202) (Pile / Batterie intégrée)	Caches (argent) (x4)

Haute qualité

• Equipé d'un amplificateur classe D de qualité supérieure. L'amplificateur lui-même intègre la technologie DDFA® de CSR. La structure du circuit à l'étage de sortie est discrète et permet d'obtenir un rapport S/B plus élevé et une moindre distorsion que les amplificateurs de classe D classiques. De plus, la sortie élevée de 50 W/4 Ω qui dépasse la taille du boîtier vous permet de bénéficier de l'environnement de lecture audio idéal de Denon. Celui-ci fournit un "son puissant mais délicat".
• Advanced AL32 Processing

Équipé du traitement Advanced AL32 Processing, la technologie de reproduction des ondes analogiques unique de Denon. Pour améliorer la reproductibilité des signaux faibles, il suffit d'augmenter les données numériques 16 bits à 32 bits.

Haute performance

• Prise en charge de la lecture de fichiers audio haute résolution. Les signaux DSD et les signaux PCM jusqu'à 192 kHz/24 bits sont pris en charge. Pour bénéficier d'une lecture audio de qualité supérieure, téléchargez des fichiers musicaux dans cet appareil depuis un ordinateur à l'aide d'une connexion USB.

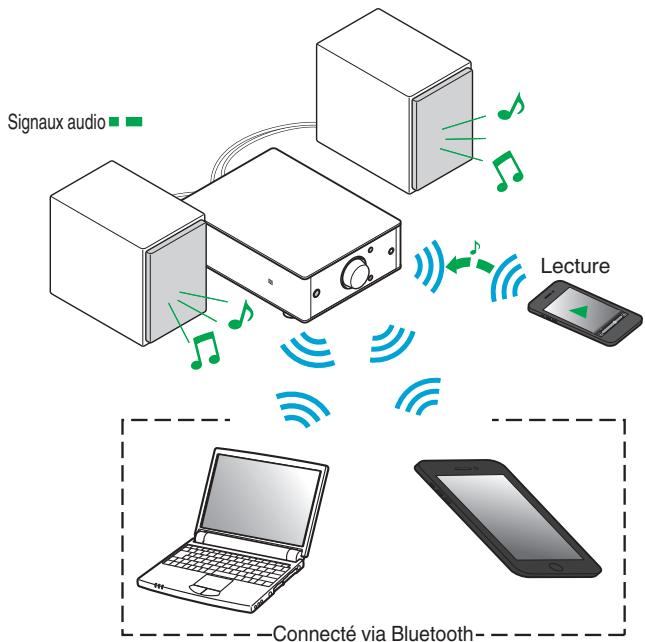

• Connexion sans fil avec des dispositifs compatibles Bluetooth (ICP p. 37)

Vous pouvez connecter des dispositifs compatibles Bluetooth tels que des smartphones et des tablettes avec cet appareil pour écouter de la musique pendant que vous consultez des e-mails et des sites Internet à l'écart de cet appareil. De plus, cet appareil prend en charge des codecs audio de haute qualité, aptX et AAC, pour profiter de la musique et des yeux avec un son puissant.

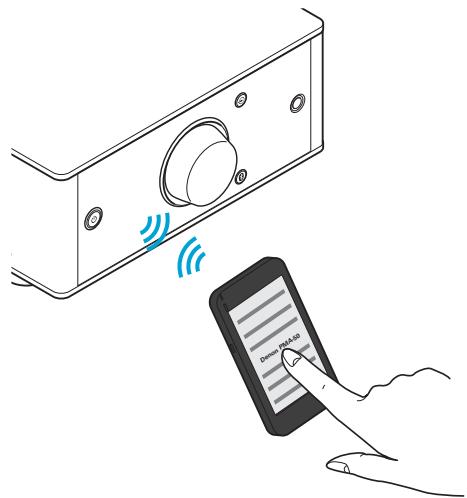

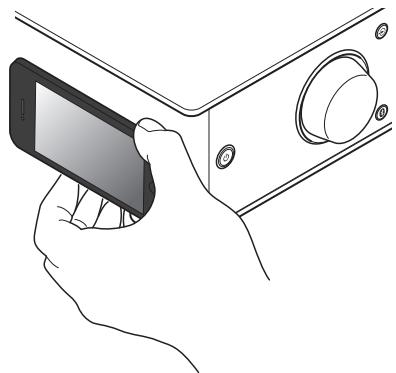

• Fonction NFC incluse permettant la connexion en un seul toucher (p. 42)

Vous pouvez simplement toucher cet appareil avec un smartphone ou une tablette actifs NFC pour mettre cet appareil sous tension et établir la connexion Bluetooth.

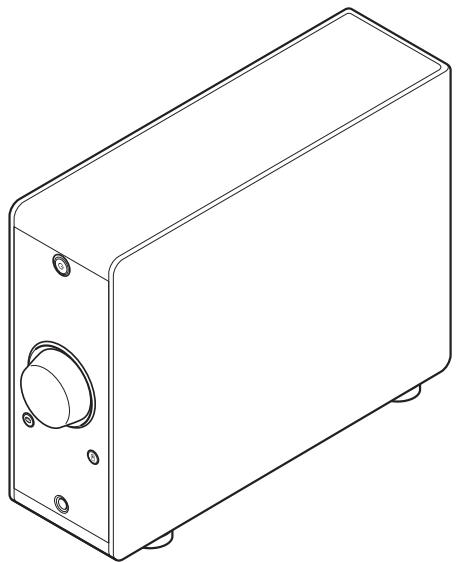

• Installation verticale possible

Cet appareil peut être installé à la verticale ou à l'horizontale.

L'affichage pivote automatiquement en fonction du sens d'installation.

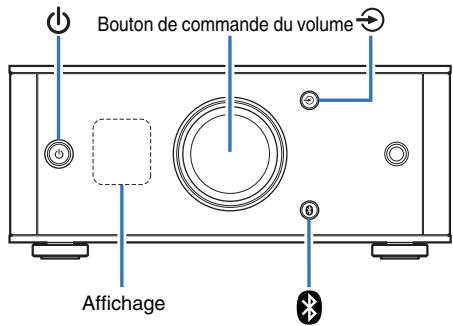

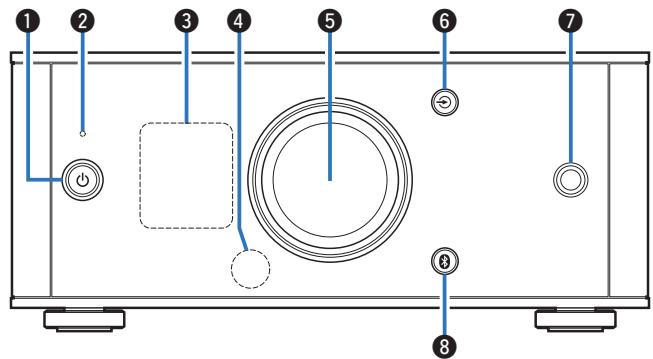

Panneau avant

Touche d'alimentation (b)

Ceci permet de mettre sous tension/en veille. (p.24)

L'état de l'alimentation est indiqué comme suit.

• Mise sous tension : affichage allumé. Veille : affichage éteint.

Témoin du circuit de protection

Il clignote lorsque le circuit de protection est en cours de fonctionnement. (p. 52, 60)

3 Affichage

Cet écran affiche divers types d'informations.

Capteur de télécommande

Il reçoit les signaux provenant de la télécommande. (p. 16)

Bouton de commande du volume

Elle permet d'ajuster le niveau du volume. (p.26)

Touches de sélection de source d'entrée (

Ceci commute les sources d'entrée. (p. 25)

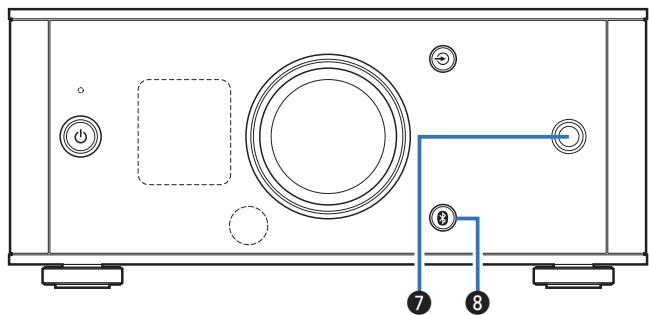

7 Prise de casque audio

Utilisable pour connecter un casque.

Si un casque audio est branché sur cette prise, l'audio n'est plus transmis par les bornes d'enceintes.

Remarque

Afin d'éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l'utilisation du casque.

3 Touche bluetooth (8)

Ceci permet de commuter l'entrée sur le Bluetooth. Ceci est également pressé lors de l'opération d'appariement. (p. 38)

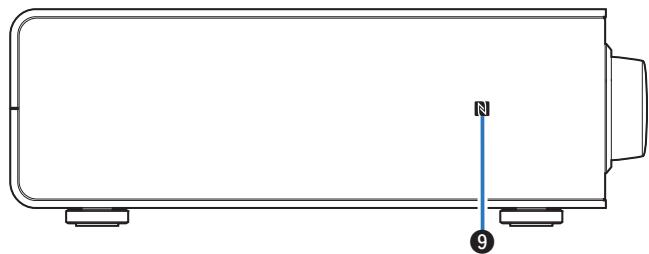

9 Repère n (n)

Appuyez sur ce repère avec un périphérique Bluetooth qui inclut la fonction NFC lors de l'appariement (enregistrement). (p. 42)

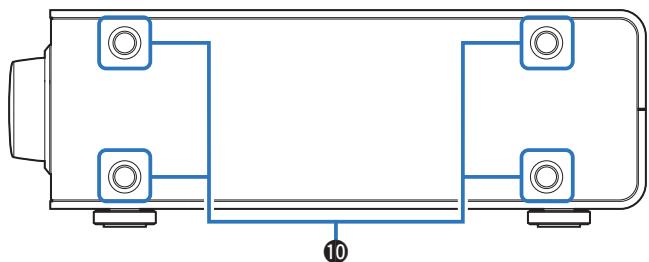

Orifices des pieds en cas d'installation verticale

Ils sont utilisés en cas d'installation verticale de l'appareil. (p. 13)

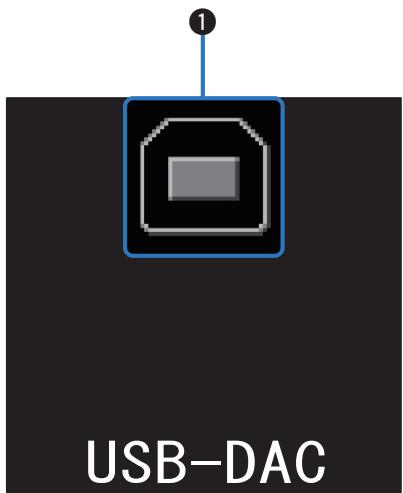

Témoin de la source d'entrée

Ce qui suit est affiché en fonction de la source d'entrée sélectionnée.

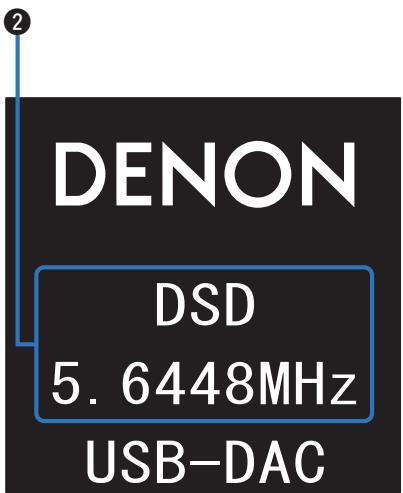

2 Affichage des informations

Affiche certaines données, telles que des informations relatives au signal audio reçu ou le nom d'un périphérique Bluetooth.

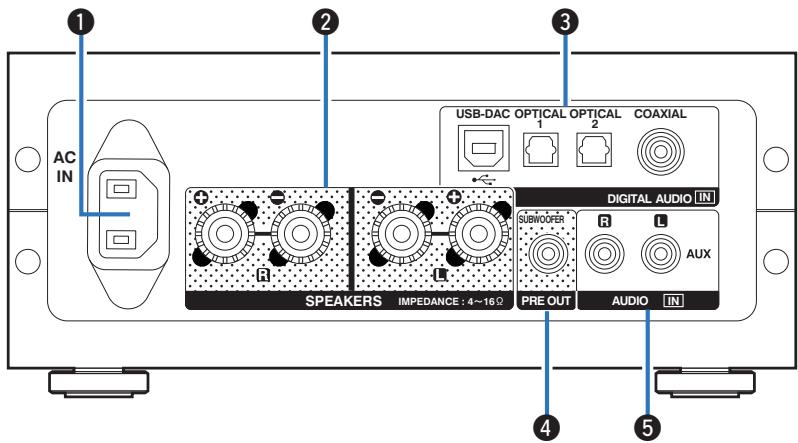

Panneau arrêté

1 Prise CA (AC IN)

S'utilise pour connecter le cordon d'alimentation fourni.

2 Bornes d'enceintes (SPEAKERS)

Utilisées pour connecter des enceintes. (p. 18)

3 Connecteurs de DIGITAL AUDIO IN

Permettent de connecter des périphériques équipés de bornes de sortie audio numériques et PC.

Borne subwoofer (PRE OUT)

S'utilise pour connecter un subwoofer avec un amplificateur intégré.

Bornes d'entrée AUX (AUDIO IN)

Permettent de connecter des périphériques équipés de bornes audio analogiques, tels que des lecteurs CD.

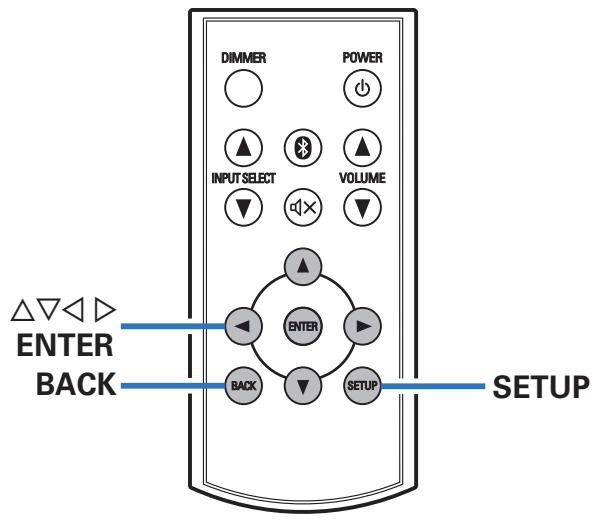

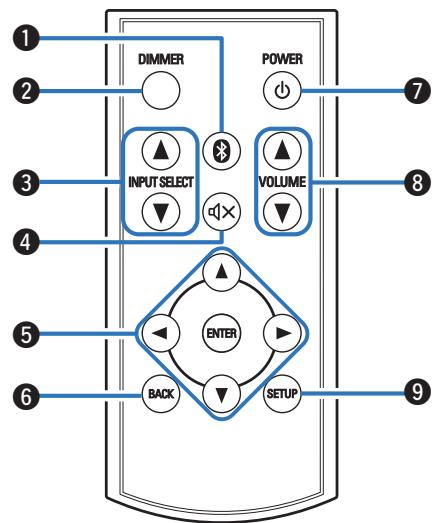

Télécommande

Touche Bluetooth (8)

Ceci permet de commuter l'entrée sur le Bluetooth. Ceci est également pressé lors de l'opération d'appariement. (p. 38)

Touche DIMMER

Régler la luminosité d'affichage de cet appareil.

INPUT SELECT ▲

Ceci commute les sources d'entrée. (p. 25)

Touche de mise en sourdine (aX)

Cette touche met en sourdine la sortie audio. (p. 26)

5 Touches curseurs (▲▼▶)

Permettent de sélectionner des options de menu.

6 Touche BACK

Reviens à l'objet précédent.

Touche d'alimentation (b)

Ceci permet de mettre sous tension/en veille. (p. 24)

Touches VOLUME (VOLUME ▲ V)

Elles permettent d'ajuster le niveau du volume. (p.26)

9 Touche SETUP

Le menu de réglage est affiché sur l'affichage.

Connexions

■ Contenu
Installation de cet apparéil	12
Installation horizontally	12
Installation verticale	13
Avant d'utiliser la télécommande	15
Branchement enceintes	17
Connexion à un pérophérique équipé de bornes de sortie audio analogiques	19
Connexion à un pérophérique avec des connecteurs de sortie audio numérique	20
Connexion d'un PC ou Mac	21
Connexion du cordon d'alimentation	22

Remarque

• Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.
• Ne groupez pas les cordons d'alimentation avec les câbles de connexion des équipements. Il pourrait provoquer des ronflements ou autres types de bruit audio indésirables.

Câbles utilisés pour les connexions

Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter.

Câble de l'enceinte
Câble audio
Câble optique
Câble coaxial utilisant la transmission numérique
Câble USB

Installation de cet appareil

Cet appareil peut être installé de deux manières, horizontalement ou verticalement. Vous pouvez sélectionner comment installer cet appareil en fonction de l'emplacement d'installation et de vos préférences.

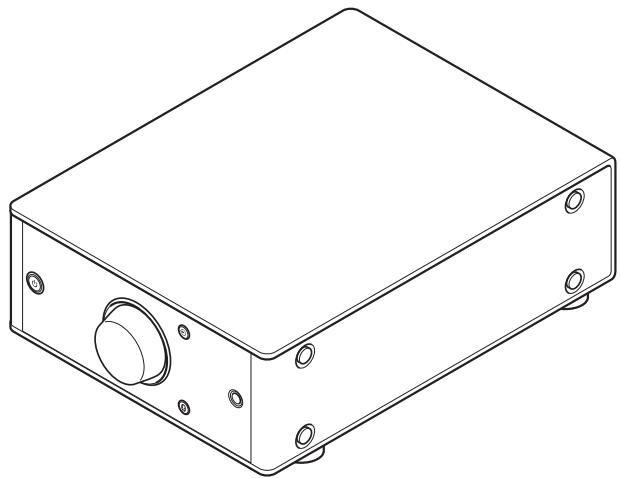

Installation horizontale

Lors de l'installation initiale, les pieds sont fixés à l'appareil pour une installation horizontale.

Cette orientation est adaptée pour installer dans un endroit étroit, par exemple près d'un ordinateur portable.

1 Retirez les pieds.

• Faites pivoter chacun des 4 pieds dans le sens antihoraire pour les retirer.

Remarque

Veillez à ne pas casser vos ongles lors du retrait des caches.

Au besoin, utilisez un outil à pointe fine pour retirer les caches. Cependant, veillez à ne pas endommager l'appareil lorsque vous utilisez des outils.

Pour installer les pieds que vous avez retirés, faites-les pivoter dans le sens horaire.

Remarque

Après avoir fixé les pieds, réglez leur hauteur au besoin afin que l'ensemble soit stable une fois l'installation terminée.

Avant d'utiliser la télécommande

La télécommande dispose d'une pile / batterie intégrée. Retirez la feuille isolante avant l'utilisation.

Remplacement de la pile/batterie

1. Insérez un objet pointu dans l'orifice du boîtier à pile/batterie et tirez le support de la pile/batterie vers l'extérieur.

1. Insérez correctement la pile/batterie au lithium dans le compartiment à pile/batterie comme indiqué.
2. Replacez le boîtier de la pile/batterie dans la position d'origine.

Remarque

• Lorsque vous insérez la pile/batterie au lithium, assurez-vous de la placer dans le bon sens, en respectant les marques et qui figurent dans le compartiment à piles.
• Si la pile/batterie a une fuite, remplacez-la immédiatement et mettez-la au rebut. Dans ce cas, il y a un risque de brûlure lorsqu'elle liquide entre en contact avec la peau ou les vêtements, il faut donc faire très attention. Si le liquide entre en contact accidentellement, lavez abondamment à l'eau du robinet et consultez un médecin.
• Otez la pile/batterie de la télécommande si vous ne l'utilisez pas pendant longtemps.

Portée de la télécommande

Pointez la télécommande vers le capteur de télécommande de l'unité.

Remarque

• Déconnectez la fiche d'alimentation de l'appareil de la prise murale avant de connecter les enceintes. Éteignez également le subwoofer.
• Connectez les câbles d'enceinte de façon à ce qu'ils ne dépassent pas des bornes d'enceinte. Le circuit de protection risque d'être activé si les fils touchent le panneau arrière ou si les côtés + et - entrent en contact. ("Connexion des câbles d'enceinte" (p.17))
• Ne jamais toucher les bornes d'enceinte lorsque le cordon d'alimentation est connecté. Vous risqueriez de vous électrocuter. Utiliser des enceintes d'une impédance de 4 à 16 Ω/ohms.

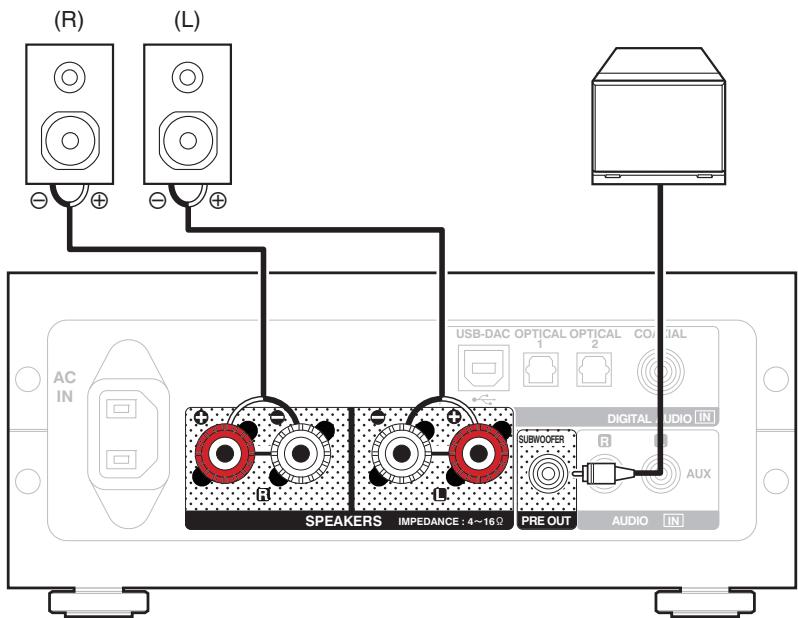

Connexion des câbles d'enceinte

Vérifiez attentivement les canaux gauche (G) et droit (D) des enceintes connectées à cet appareil, et veillez à connecter correctement les polarités.

1 Dénudez environ 10 mm du revêtement de l'embout du câble d'enceinte, puis torsadez fermement le fil conducteur ou coupez-le.

2 Tournez la borne de l'enceinte dans le sens inverse des aiguilles d'une montre pour la desserrer.

3 Insérez le fil conducteur du câble d'enceinte dans la garde de la borne de l'enceinte.

4 Tournez la borne de l'enceinte dans le sens des aiguilles d'une montre pour la desserrer.

Connexion à un périphérique équipé de bornes de sortie audio analogiques

Vous pouvez connecter cet appareil à un périphérique analogique tel qu'un lecteur CD.

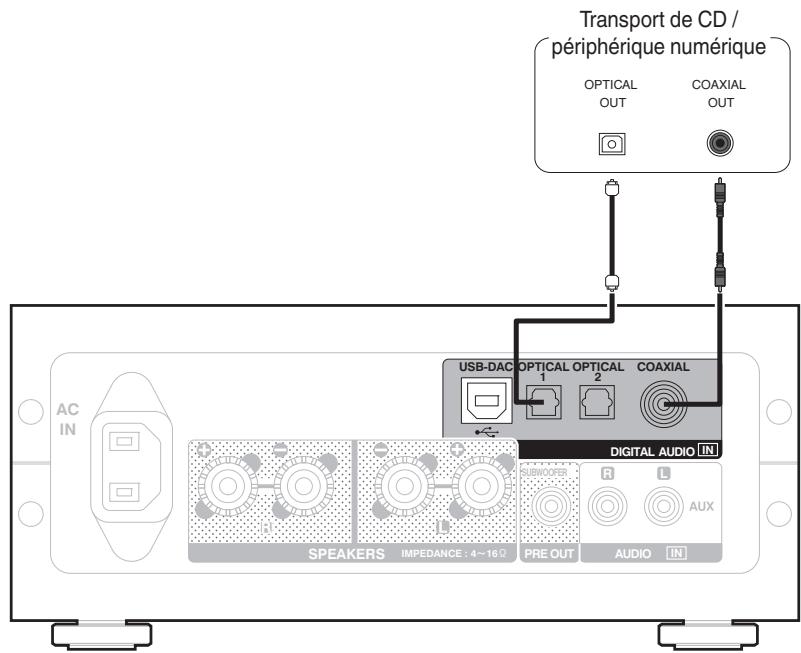

Connexion à un périphérique avec des connecteurs de sortie audio numérique

Utiliser cette connexion pour entrer les signaux audio numériques à cet appareil, et convertir les signaux de la lecture avec le convertisseur N/A de cet appareil. (p. 27)

Remarque

• Les signaux PCM linéaires avec une fréquence d'échantillonnage de 32 kHz, 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, ou 192 kHz peuvent être transmis à cet appareil.
• Ne transmettez pas de signaux non PCM, tels que DTS et AAC. Ceci entraîne du bruit et pourrait endommager les enceintes.

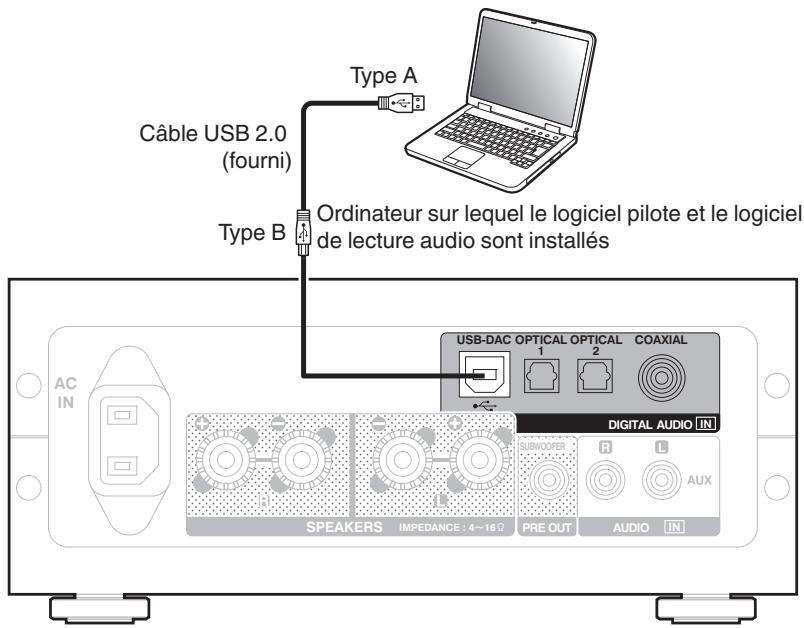

Connexion d'un PC ou mac

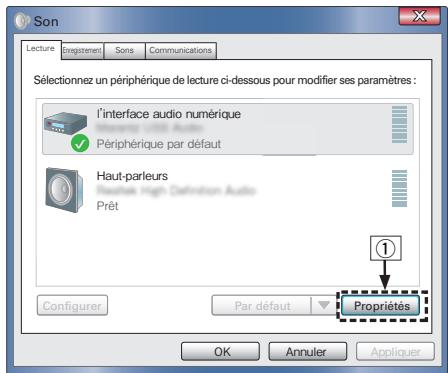

En connectant un ordinateur au port USB-DAC sur le panneau arrière de cet appareil à l'aide d'un cable de connexion USB (fourni) disponible dans le commerce, cet appareil peut être utilisé comme un convertisseur N/A. (p. 27)

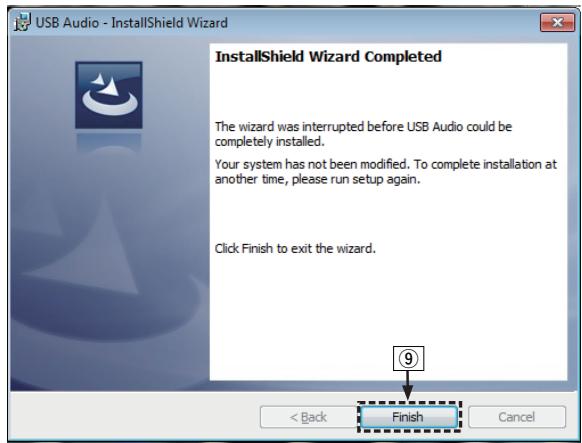

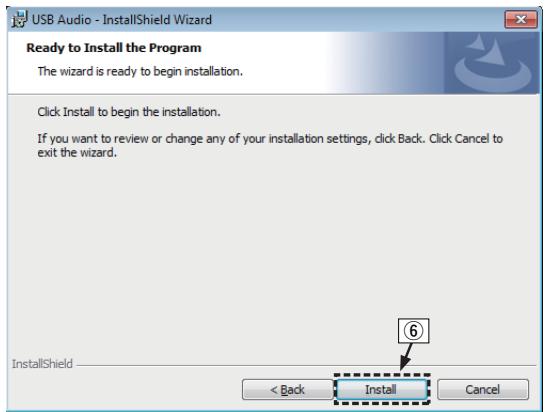

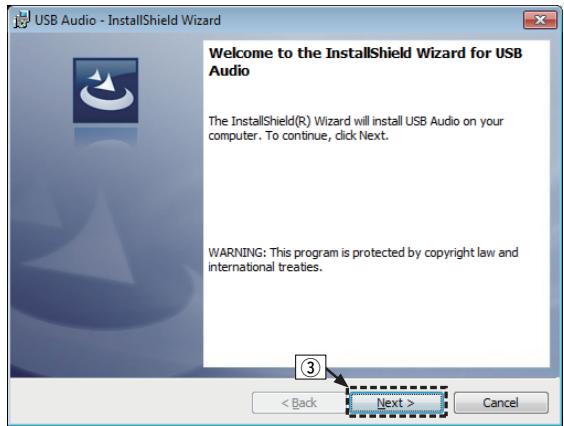

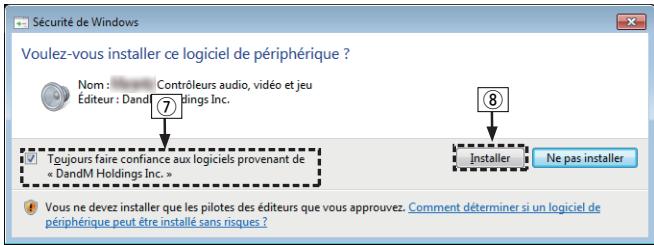

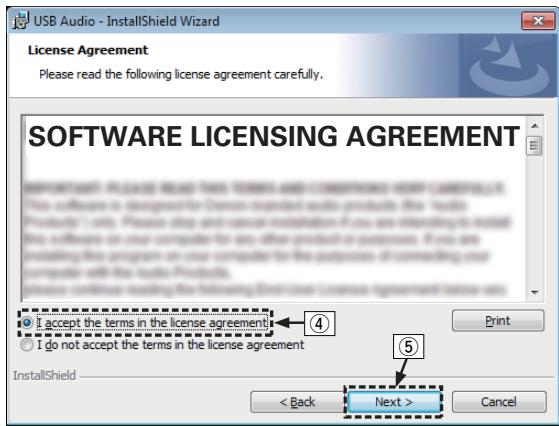

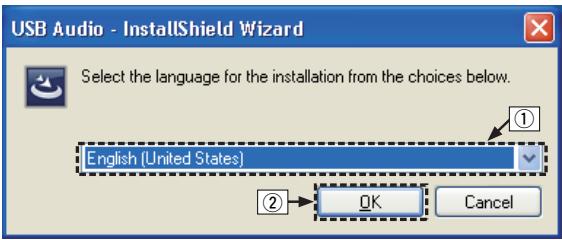

• Avant de connecter cet appareil à votre ordinateur via USB, installez le pilote logiciel dans votre ordinateur. (p. 27)
• Télécharger le pilote logiciel depuis le site Web de la page PMA-50 Denon.

Remarque

Utilisez un câble de 3 m maximum pour connecter l'ordinateur.

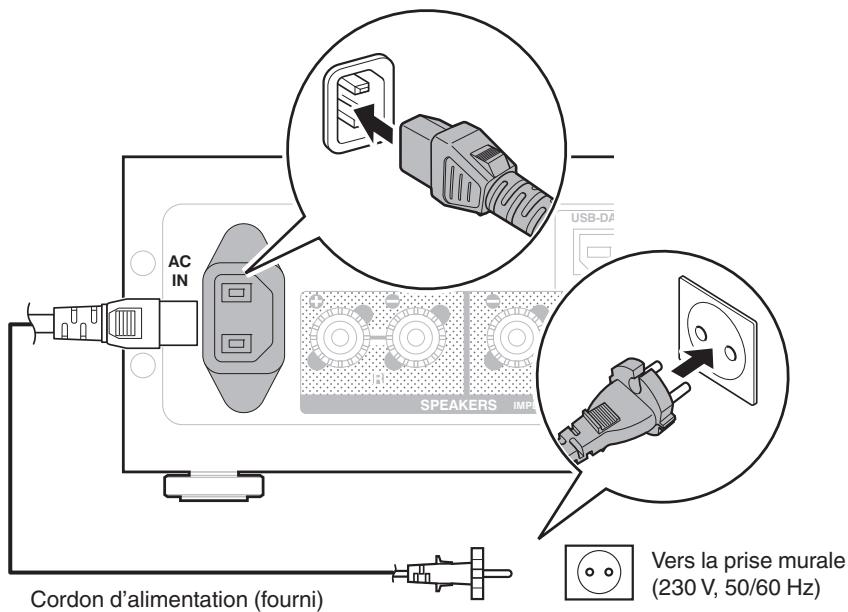

Connexion du cordon d'alimentation

Attendez jusqu'à ce que toutes les connexions aient été effectuées avant de connecter le cordon d'alimentation.

Utilisation basique

Mise sous tension	24
Sélection de la source d'entrée	25
Réglage du volume principal	26
Changement de la luminosité de l'affichage	26

Lecture d'un périphérique

Lire de la musique sur un ordinateur (USB-DAC)	27
Écouter de la musique via une connexion numérique (COAXIAL/OPTICAL-1/OPTICAL-2)	35
Écouter de la musique via une connexion analogue (AUX)	36
Écouter de la musique sur un pérophérique Bluetooth	37

Mise sous tension

1 Appuyez sur pour permettre sous tension l'alimentation de cet appareil. Permet d'activer l'affichage. Commutation de l'alimentation sur le mode veille 1 Appuyez sur

Désactiver l'affichage.

Vous pouvez également appuyer sur la télécommande pour cette opération.

Remarque

Lorsque l'alimentation est en mode veille, certains circuits sont sous tension. Avant de sortir ou de vous absenter pendant une longue période, débranchez le cordon d'alimentation de la prise secteur.

1 Appuyez sur pour sélectionner la source d'entrée à aire.

L'icône suivante apparait sur l'affichage.

USB-DAC: Lit l'audio sur l'ordinateur.

COAXIAL: Lit le contenu de l'appareil connecté au connecteur COAXIAL.

OPTICAL 1: Lit le contenu de l'appareil connecté au connecteur OPTICAL 1.

OPTICAL 2: Lit le contenu de l'appareil connecté au connecteur OPTICAL 2.

AUX: Lit le contenu de l'appareil connecté au connecteur AUX.

Vous pouvez également appuyer sur INPUT SELECT ▲▼ sur la télécommande pour cette opération.

Réglage du volume principal

1 Tournez le bouton de commande du volume pour régler le volume.

Le niveau de volume apparait sur l'affichage.

• Vous pouvez également appuyer sur VOLUME ▲▼ sur la télécommande pour cette opération.
• Vous pouvez régler le niveau du volume jusqu'à --- dB (au minimum) et entre -90 dB et 0 dB.

Coupure temporaire du son (mise en sourdine) Vous pouvez également appuyer sur ΔX sur la télécommande.

MUTING apparait sur l'affichage.

• Appuyez sur à nouveau pour annuler la mise en sourdine.

Changement de la luminosité de l'affichage

La luminosité de l'affichage comprend trois niveaux.

1 Appuyez sur DIMMER.

Lecture d'un périphérique

Connecter au préalable l'appareil que vous souhaitez lire.

Lire de la musique sur un ordinateur (usb-dac)

Pour bénéficier d'une lecture audio de qualité supérieure grâce au convertisseur N/A intégré, téléchargez des fichiers musicaux dans cet appareil depuis un ordinateur à l'aide d'une connexion USB.

• Avant de connecter cet appareil à votre ordinateur via USB, installez le pilote logiciel dans votre ordinateur.
• Les pilotes ne doivent pas être installés pour les systèmes d'exploitation Mac.
• De même, vous pouvez utiliser n'importe quel logiciel de lecture disponible dans le commerce ou téléchargeable que vous aimez pour lire des fichiers sur votre ordinateur.

Système d'exploitation

• Windows® Vista, Windows 7 ou Windows 8/8.1 Mac OS X 10.6.3 ou ultérieur

• USB 2.0 : USB plein vitesse/USB Audio class Ver.2.0

Remarque

Cet appareil a vérifié l'opération en utilisant le système recommandé par nos soins, mais cela ne garantit pas le fonctionnement de tous les systèmes.

• DSD est une marque commerciale.
• Microsoft, Windows Vista, Windows 7 et Windows 8 sont des marques de commerce ou des marques de Microsoft Corporation, déposées aux États-Unis et/ou dans d'autres pays.
• Apple, Macintosh et Mac OS sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays.

Système d'exploitation Windows

Installation du pilote dédié (p. 28)

Mac OS

Paramètres du périphérique audio (p. 33)

1 Déconnectez le câble USB entre votre ordinateur et l'appareil.

• Le logiciel pilote ne peut pas être installé correctement si votre ordinateur est connecté à l'appareil via un cable USB.
• Si l'appareil et votre ordinateur sont connectés par un cable USB et que l'ordinateur est sous tension avant l'installation, déconnectez le cable USB et redémarrez l'ordinateur.

4 Installée le pilote.

① Sélectionnez la langue à utiliser pour l'installation. ② Cliquez sur "OK".

③ Le menu assistant s'affiche. Cliquez sur "Next".

④ Lisez l'accord de licence de logiciel, puis cliquez sur "I accept the terms in the license agreement". ⑤ Cliquez sur "Next".

⑥ Cliquez sur "Install" dans la boîte de dialogue de démarrage d'installation.

• L'installation commence. N'effectuez aucune opération sur l'ordinateur tant que l'installation n'est pas terminée.

⑦ Dans la boîte de dialogue de sécurité Windows, sélectionnez "Toujours faire confiance aux logiciels provenant de « DandM Holdings Inc. »". Cliquez sur "Installer".

Lorsque l'installation est terminée, cliquez sur "Finish".

5 Avec l'appareil hors tension, connectez l'appareil et l'ordinateur à l'aide d'un câble USB (fourni).

• Pour la procédure de connexion, reportez-vous à la section "Connexion d'un PC ou Mac" (p. 21).

6 Appuyez sur POWER

• Lorsque l'appareil est mis sous tension, l'ordinateur trouve automatiquement l'appareil et s'y connecte.

8 Vérification du pilote installé.

Cliquez sur la touche “Démarrer” et cliquez sur “Panneau de configuration” sur l'ordinateur. - La liste des règles du panneau de configuration s'affiche. ② Cliquez sur l'icône "Son". La fenêtre du menu Son s'affiche. ③ Vérifiez qu'il y a une coche à côté de “Périphérique par défaut” sous “l'interface audio numérique” de l'onglet “Lecture”. - Lorsqu'il y a une coche pour un périphérique différent, cliquez sur Denon USB Audio et "Par défaut".

9 Vérification de la sortie audio.

Émet un signal TEST à partir du PC et vérifie la sortie audio à partir de la fonction USB-DAC.

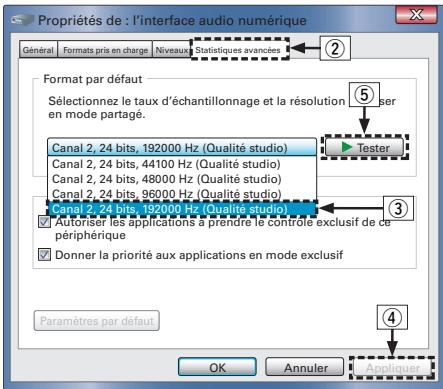

Sélectionnez "l'interface audio numérique" et cliquez sur "Propriétés".

• La fenêtre de propriétés de l'interface audio numérique s'affiche.

Cliquez sur l'onglet "Statistiques avancées". Sélectionnez le taux d'échantillonnage et le début à appliquer au convertisseur N/A.

• Il est recommandé que "Canal 2, 24 bits, 192000 Hz (Qualité studio)" soit sélectionné.

Cliquez sur "Appliquer". Cliquez sur "Tester". - Vérifiez que l'audio de cet appareil est émis par l'ordinateur.

Remarque

• Le pilote ajustat doit être installé sur le PC avant que cet appareil ne soit connecté au PC. Le fonctionnement ne peut se produire correctement si elle est connectée au PC avant que le pilote ajustat ne soit installé.
• Le fonctionnement peut échouer pour certains matériels d'ordinateurs et configurations du logiciel.

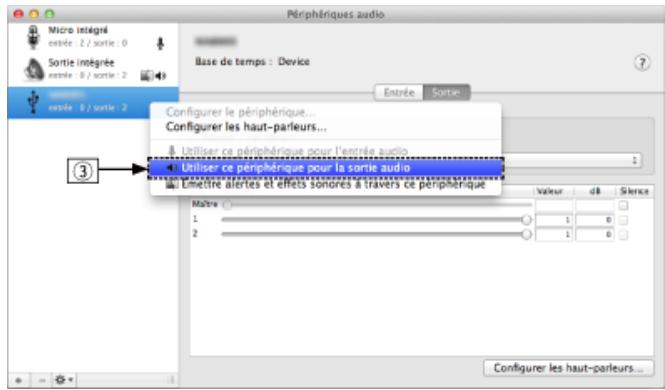

① Placez le curseur sur "Aller" sur l'écran de l'ordinateur, puis cliquez sur "Utilitaires". La liste d'utilitaires s'affiche. ② Double-cliquez sur "Configuration audio et MIDI". La fenêtre "Périphériques audio" s'affiche. ③ Vérifiez que "Use this device for sound output" est coché dans "PMA-50". - Si un autre dispositif est coché, Sélectionnez "Secondary click" sur "PMA-50", puis Sélectionnez "Utiliser ce périphérique pour la sortie audio".

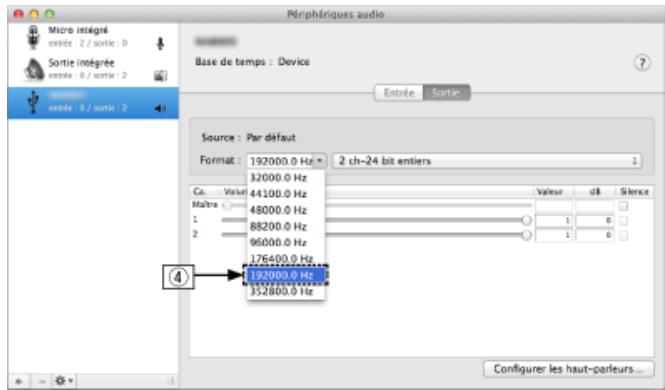

④ Sélectionnez le format “PMA-50”.

• Il est généralement recommandé de régler le format sur "192000.0 Hz" et "2 ch-24 bit entiers".

Quitter Configuration audio et MIDI.

Lecture

Il vous faut d'abord installer le logiciel de lecture souhaité sur l'ordinateur.

Utilisez le port USB-DAC du panneau arrière pour connecter cet appareil à un ordinateur. (p. 21)

1 Appuyez sur pour passer à la source d'entrée "usb-dac

Démarrez la lecture sur le logiciel de lecture de l'ordinateur.

Le signal audio numérique qui est reçu en entrée est indiqué comme suit dans l'affichage.

Vous pouvez également appuyer sur INPUT SELECT ▲▼ sur la télécommande pour cette opération.

PCM

xxxxkHz

USB-DAC

DSD

x. xxxxMHz

USB-DAC

(xxxx correspond à la fréquence d'échantillonnage.)

• Si la fréquence d'échantillonnage ne peut pas être détectée, "Unlocked" sera affiché.
• "Unsupported" s'affiche lorsque les signaux audio qui ne sont pas pris en charge par cet appareil sont entrés.

Fichiers qui peuvent être lus

Voir "Convertisseur N/A" (R 59).

Remarque

• Effectuez les opérations du type lecture et pause sur l'ordinateur. Actuellement, de la télécommande.
• Vous pouvez également contrôler le volume et l'égaliser sur l'ordinateur. Profitez de la musique au volume souhaité.
• Lorsque cet appareil fonctionne en tant qu'un convertisseur D/A, le son n'est pas transmis des enceintes de l'ordinateur.
• Si l'ordinateur est déconnecté de cet appareil pendant que le logiciel de lecture de musique s'exécute, le logiciel de lecture de musique peut se figer. Quittez tous les logiciels de lecture avant de déconnecter l'ordinateur.
• Lorsqu'une erreur se produit sur l'ordinateur, déconnectez le câble USB et redémarrez l'ordinateur.
• La fréquence d'échantillonnage du logiciel de lecture de musique et la fréquence d'échantillonnage affichée sur cet appareil peuvent varier.
• Utilisez un câble de 3 m maximum pour connecter l'ordinateur.

1 Appuyez sur pour passer à la source d'entrée "coaxial", "optical-1" ou "optical-2".

Le signal audio numérique qui est reçu en entrée est indiqué comme suit dans l'affichage.

Vous pouvez également appuyer sur INPUT SELECT ▲▼ sur la télécommande pour cette opération.

PCM xxxxkHz COAXIAL

ou

PCM xxxxkHz OPTICAL-1

ou

PCM xxxxkHz OPTICAL-2

(xxxx correspond à la fréquence d'échantillonnage.)

• Si la fréquence d'échantillonnage ne peut pas être détectée, "Unlocked" sera affiché.
• "Unsupported" s'affiche lorsque les signaux audio qui ne sont pas pris en charge par cet appareil sont entrés.

Fichiers qui peuvent être lus

Voir "Convertisseur N/A" (p. 59).

Remarque

• Ne transmettez pas de signaux non PCM, tels que Dolby Digital et DTS. Ceci entraîne du bruit et pourrait endommager les enceintes.
• Si la fréquence d'échantillonnage change, (par exemple, du mode A au mode B dans une diffusion CS), il est possible que le son soit coupé pendant 1 à 2 secondes.

Écouter de la musique via une connexion analogique (aux)

1 Appuyez sur pour passer à la source d'entrée "AUX". 2 Écouter de la musique sur le dispositif connecté. Les enceintes émettent de la musique depuis le dispositif connecté.

Écouter de la musique sur un périphérique bluetooth

Vous pouvez écouter de la musique sans fil en connectant cet appareil à un périphérique Bluetooth via Bluetooth.

Appariement

L'appariement (enregistrement) est une opération qui est nécessaire pour pouvoir connecter un périphérique Bluetooth à cet appareil à l'aide de la technologie Bluetooth. Lorsque les appareils sont appairés, ils s'authentifient mutuellement et peuvent se connecter sans mauvaises connexions.

Lors de l'utilisation de la connexion Bluetooth pour la première fois, vous devez apparier l'appareil et le périphérique Bluetooth qui doit être connecté. Cet appareil peut stocker des informations d'appariement pour un maximum de 8 périphériques.

Remarque

Vous ne pouvez pas émettre de la musique à partir de plusieurs périphériques Bluetooth simultanément.

Comment établir une connexion bluetooth

Il existe trois types de méthodes de connexion Bluetooth. Utilisez le type approprié selon votre environnement.

Cas 1

Appareillement avec cet appareil pour la première fois (p. 38)

Cas 2

Connecter un périphérique Bluetooth pour lequel cet appareil a déjà effectué un appariement (p. 41)

Cas 3

Connecter un périphérique Bluetooth avec la fonction NFC via NFC (p. 42)

1 Appuyez sur pour permettre sous tension l'alimentation de cet appareil.

Activez l'affichage.

2 Activer la fonction bluetooth du périphérique bluetooth.

• Pour plus de détails, voir le manuel de l'Utilisateur de votre périphérique Bluetooth.

3 Enforcez pendant 3 secondes ou plus.

"Pairing" apparait sur l'affichage et l'appareil passe en mode d'appariement.

• Lorsque vous appuyez sur 8 lors de la première utilisation, l'appareil passe automatiquement en mode d'appariement.

4 Sélectionnez “denon pma-50” à partir de la liste des périphériques affichée sur l'écran du périphérique bluetooth.

Lorsque l'appariement est terminé et le périhérique connecté par Bluetooth, son nom apparaît sur l'affichage de cet appareil.

• Lorsque "Denon PMA-50" n'est pas affiché dans l'écran du périphérique Bluetooth, recherche des périphériques sur le périphérique Bluetooth.
• Lorsque vous êtes invité à saisir un mot de passe dans l'écran du périphérique Bluetooth, saisissez "0000".
• Les lettres de l'alphabet anglais, les chiffres et certains symboles sont affichés. Les caractères incompatibles sont remplacés par un "." (point).

5 Lire de la musique sur le périphérique bluetooth.

Les enceintes émettent la musique que le périphérique Bluetooth est en train de.

• Réglez sur le niveau de volume approprié.
• Lorsque l'appariement échoue, essayez à nouveau à partir de l'étape 3.
• Pour effectuer une apparition pour un autre périhérique Bluetooth, répétez les étapes 2 à 5 pour chaque périhérique que vous souhaitez apparier.
• Si aucun périphérique Bluetooth n'est connecté, “No Connection” apparait sur l'affichage.

Remarque

• Le mode d'appairage sur cet appareil dure environ 5 minutes. Lorsque le mode d'appairage de cet appareil est annulé avant la fin de l'appairage, essayez à nouveau à partir de l'étape 3.
• Cet appareil ne peut pas effectuer un appariement avec un périphérique Bluetooth avec un mot de passe autre que "0000".

1 Activer la fonction bluetooth du périphérique bluetooth.

• Pour plus de détails, voir le manuel de l'Utilisateur de votre périphérique Bluetooth.

2 Sélectionnez “Denon PMA-50” à partir de la liste des périphériques affichée sur l'écran du périphérique bluetooth.

Cet appareil est automatiquement mis sous tension et tente d'établir une connexion Bluetooth. Lorsque le périphérique est connecté par Bluetooth, son nom apparaît sur l'affichage de cet appareil.

3 Lire de la musique sur le périphérique bluetooth.

Les enceintes émettent de la musique depuis le périphérique Bluetooth.

Cas 3 : connecter un périphérique bluetooth avec la fonction NFC via NFC

Vous pouvez simplement connecter cet appareil avec un périphérique Bluetooth pour mettre sous tension l'alimentation de cet appareil et effectuer l'appariement ou établir une connexion entre cet appareil et le périphérique Bluetooth.

1 Activer la fonction NFC du périphérique bluetooth.

• Pour plus de détails, voir le manuel de l'Utilisateur de votre périphérique Bluetooth.

2 Touchez sur cet appareil avec l'antenne NFC du périphérique bluetooth.

Cet appareil est mis sous tension et tente d'établir une connexion Bluetooth.

Lorsque le périphérique est connecté par Bluetooth, son nom apparaît sur l'affichage de cet appareil.

• Procédez aux opérations en fonction des instructions du périphérique Bluetooth.

3 Lire de la musique sur le périphérique bluetooth.

Cet appareil émet de la musique depuis le périphérique Bluetooth.

• Lorsque vous touchez le repère N (N) sur cet appareil avec le périphérique Bluetooth où s'effectue la lecture de la musique, cet appareil émet cette musique.
• Touchez à nouveau le repère N (N) pendant la connexion Bluetooth pour couper la connexion.
• Lorsque vous touchez le repère N (R) avec un autre périphérique Bluetooth pendant la connexion Bluetooth, cet appareil arrête la lecture pour le périphérique Bluetooth actuellement connecté et se connecte au périphérique Bluetooth nouvellement touché.

Remarque

• Avant l'établissement d'une connexion NFC, annulez la fonction de verrouillage sur le périphérique Bluetooth.
• Lorsque vous touchez cet appareil avec un périphérique Bluetooth, faites-le doucement.

Connexion simultanée de plusieurs périhériques bluetooth (fonction de points multiples)

Cet appareil peut uniquement émettre de la musique depuis un seul périphérique Bluetooth connecté, mais jusqu'à 3 périphériques Bluetooth peuvent être connectés simultanément. ("Écouter de la musique sur un périphérique Bluetooth" (18 p. 37))

Si des périphériques fréquemment utilisés sont connectés, cela s'avère utile pour commuter les périphériques de lecture car vous n'avez pas besoin de les reconnecter.

Effectuez une apparition au préalable pour les appareils que vous souhaitez connecter.

Commutation du périphérique de lecture

1 Arrête ou mette en pause le dispositif qui est actuellement en cours de lecture. 2 Lire le périphérique depuis lequel vous pouvez émettre de la musique.

Éteignez l'alimentation de cet appareil pour le mettre en veille après avoir déactivé la fonction Bluetooth du périphérique Bluetooth.

Plan du menu

L'utilisation du menu est détaillée page suivante.

Par défaut, des réglages recommandés sont définis pour cet appareil. Vous pouvez personnaliser cet appareil en fonction de ce système actuel et de vos préférences.

Éléments de configuration	Description	Page
Source Direct	Permet de régler la tonalité.	47
Bass	Permet d'ajuster les basses.	47
Treble	Permet de régler les aigus.	47
Balance	Permet de régler la balance gauche/droite.	47
H/P AMP Gain	Régler le gain de l' amplificateur de casque audio.	47
Bluetooth	Permet d'activer/de désactiver la fonction Bluetooth.	48
Auto Standby	En cas d'absence de signal d'entrée et de fonctionnementpendant 30 minutes, l'appareil passé automatiquement en mode veille.	48

Fonctionnement du menu

1 Appuyez sur SETUP.

Le menu apparait sur l'affichage.

2 Utilisez pour sélectionner le menu à régler ou à utiliser, puis appuyez sur ENTER. 3 Utilisez pour passer au réglage désiré. 4 Appuyez sur ENTER pour entrer le réglage.

• Pour revenir à l'élement liéparenté, appuyez sur BACK ou < 1
• Pour quitter le menu, appuyez sur SETUP alors qu'il est affiché à l'écran. L'affichage revient à l'affichage normal.

Réglage de la tonalité.

Off

(Defaut) :

Réglage de la tonalité.

On:

La tonalité n'est pas régée. Les régages de la tonalité (Bass, Treble, Balance) sont désactivés.

Base

Permet d'ajuster les basses.

-8dB +8dB (Défaut: 0dB)

Permet de régler les aigus.

-8dB +8dB (Défaut: 0dB)

Balance

Utilise pour régler l'équilibre gauche/droite du volume.

H/P AMP gain

Régler le gain de l'amplificateur de casque audio. Effectuez le réglage en fonction de l'impédance des écouteurs connectés. Il est recommandé que cela soit configuré sur le côté "Low" si les écouteurs ont une faible impédance et sur le côté "High" s'ils ont une haute impédance.

Low (Défaut) :	Régler le gain de l'amplificateur de casque audio sur “Low”.
Mid :	Régler le gain de l'amplificateur de casque audio sur “Mid”.
High :	Régler le gain de l'amplificateur de casque audio sur “High”.

Remarque

Le volume du casque varie en fonction du "H/P AMP Gain" réglage. Diminuer le volume ou couper le son audio en premier si vous changez ce réglage lors de l'écoute d'audio.

L'arrêt de la fonction Bluetooth permet de réduire les parasites qui affectent la qualité sonore, offrant ainsi une lecture audio de toute valeur qualité.

(Defaut) :

Active la fonction Bluetooth.

Off :

Désactive la fonction Bluetooth.

Lorsque le Bluetooth est "Off", il n'est pas possible de basculer la source d'entrée sur Bluetooth.

En cas d'absence de signal d'entrée et de fonctionnement pendant 30 minutes, cet appareil passe automatiquement en mode veille.

On (Défaut) :	L'appareil passe en mode veille au bout de 30 minutes.
Off :	L'appareil ne passe pas automatiquement au mode veille.

Conseils

Je veuxmettre sous tension l'alimentation de cet appeareil à partir d'un périphériqueBluetooth	50
Je veux commuter la connexion sur un autre périphériqueBluetooth	50
Je souhaite connecter à un périphérique compatible NFC via NFC	50
Je souhaite régler moi-même la tonalité	50
Je souhaite que le son soit fidèle au son d'origine	50

Dépistage des pannes

L'alimentation ne se met pas sous/hors tension	52
Aucun son n'est émis	53
Le son est déformé ou interrompu, ou du bruit se fait entendre	54
L'audio souhaité n'est pas émis	54
Les fichiers sur un ordinateur ne peuvent pas être lus	55
L'audio d'appareils numériques ne peut être lu (Coaxial/Optical)	56
Échec de l'appariement	56
La connexion NFC échoue	56
Les opérations ne peuvent pas être effectuées via la télécommande	57
Les noms des péripériques Bluetooth ne s'affichent pas correctement	57

Conseils

Je veux mettre sous tension l'alimentation de cet appareil à partir d'un périphérique Bluetooth

• Une fois que vous effectuez un appariement entre cet appareil et un périphérique Bluetooth, vous pouvez mettre sous tension l'alimentation de cet appareil en utilisant le périphérique Bluetooth. Sélectionnez "PMA-50" à partir de la liste des périphériques Bluetooth pour mettre sous tension l'alimentation de cet appareil.

Je veux commuter la connexion sur un autre périphérique Bluetooth

• Cet appareil peut uniquement émettre de la musique depuis un seul périphérique Bluetooth connecté, mais jusqu'à 3 périphériques Bluetooth peuvent être connectés simultanément. Pour commuter la connexion facilement, connectez toujours les périphériques Bluetooth les plus souvent utilisés. Lorsque plusieurs périphériques Bluetooth sont connectés et que vous voulez commuter vers un autre périphérique Bluetooth, arrêtez la lecture sur le périphérique qui est actuellement en cours de lecture et lancez la lecture du périphérique Bluetooth depuis lequel vous voulez émettre de la musique. (p.44)

Je souhaite connecter à un périphérique compatible NFC via NFC

Activez la fonction NFC sur un périphérique compatible NFC, puis touchez le repère N (N) sur cet appareil avec le dispositif NFC. (p. 42)

Je souhaite régler moi-même la tonalité

• Réglez les "Bass", "Treble" et "Balance" dans le menu de configuration selon les niveaux souhaités.

Je souhaite que le son soit fidèle au son d'origine

• Réglez "Source Direct" dans le menu de configuration sur "On".

Dépistage des pannes

1. Les connexions sont-elles correctes?
2. L'appareil est-il utilisé conformément aux descriptions du manuel de l'utilisateur ?
3. Les autres composants fonctionnent-ils correctement?

Si cet appareil ne fonctionne pas correctement, vérifie les symptômes dans cette section.

Si les symptômes ne correspondent pas à l'un des deux décrits ici, veuillez consulter votre revendeur, car cela pourrait être dû à un defaulted dans cet appareil. Dans ce cas, débranchez l'alimentation

immédiatement et contactez le magasin où vous avez acheté cet appareil.

L'alimentation ne se met pas sous/hors tension

Symptôme	Cause/Solution	Page
L'appareil ne s'allume pas.	Vérifiez que le cordon d'alimentation est correctement introduit dans la prise secteur.	22
	Vérifiez la connexion entre cet apparéil et le cordon d'alimentation.	22
	Cet apparéil est en mode veille. Appuyez sur la touche d'alimentation (Φ).	24
	Utilisez le cordon d'alimentation qui est fourni avec cet apparéil.	22
L'appareil se met automatiquement hors tension.	Le mode veille automatique est activé. Àprouès 30 minutes environ sans entrée audio, cet apparéil passa automatiquement en mode veille. Pour désactiver le mode veille automatique, réglez "Auto Standby" dans le menu de configuration sur "Off".	48
L'appareil se met hors tension et le témoin du circuit de protection clignote en rouge toutes les 2 secondes environ.	En raison de la hausse de température dans cet apparéil, le circuit de protection fonctionne. Mettez l' apparéil hors tension, patientez une heures environ jusqu'à ce qu'il ait suffisamment refroidi. Puis, mettez l' apparéil à nouveau sous tension.	24
	Veuillez réinstaller cet apparéil dans un endroit bien ventilé.	-
L'appareil se met hors tension et le témoin du circuit de protection clignote en rouge toutes les 0,5 seconde environ.	Vérifiez le branchement des enceintes. Le circuit de protection peut avoir été activé parcque que les fil conducteurs du cable des enceintes ont été en contact les uns avec les autres ou un fil conducteur a été déconnecté de la borne et est entree en contact avec le panneau arrière de cet apparéil. Àprouès avoir débranché le cordon d'alimentation, torsadez fermement le fil conducteur, puis rebranchez le fil.	17
	Baissez le volume et mettez l' apparéil à nouveau sous tension.	24
	Le circuit de l'amplificateur de cet apparéil est défailleant. Débranchez le cordon d'alimentation et contactez notre centre de service client.	-

Aucun son n'est émis

Symptôme	Cause/Solution	Page
Pas de signal audio.	Vérifiez les connexions de tous les appareils.	17
	Vérifier les paramétrages du son sur l'ordinateur.	27
	Insérez complètement les câbles de connexion.	—
	Vérifiez que la partie couverte du cable d'enceinte n'est pas insérée dans la borne d'enceinte.	17
	Vérifiez l'état des câbles.	—
	Vérifiez qu'une source d'entrée correcte est selectionnée.	25
	Vérifier que l'alimentation vers cet apparéil et les péripériques connectés est activée.	—
	Régler à un niveau de volume approprié sur cet apparéil et les apparéils connectés.	26
	Pour jouer via une connexion Bluetooth, effectuez un appar肌肤 entre cet apparéil et le péripérisqueBluetooth.	37
	Lorsque le mode de mise en sourdine est activé, annulez le mode de mise en sourdine.	26

Le son est déformé ou interrompu, ou du bruit se fait entendre

Symptôme	Cause/Solution	Page
Le son est déformé ou interrompu, ou du bruit se fait entendre.	• Régler à un niveau de volume approprié sur cet apparéil et les apparéils connectés.	26
	• Placez le périphérique connecté via Bluetooth plus pres de cet apparéil.	—
	• Placez cet apparéil à l'écart des jours à micro-ondes, des périphériques de réseau local sans fil etc.	—
	• Mettez hors et sous tension l'alimentation des périphériques Bluetooth.	—
	• Baissez le volume de l' apparéil de lecture connecté au connecteur AUX.	—
	• Passez de "H/P AMP Gain" à "Mid" ou "High" si vous utilisez des écouteurs avec une impédance élevée ou une basse sensibilitité.	—
L'audio est interrompu pendant la lecture de musique depuis un ordinateur.	• Pendant la lecture de la musique depuis l'ordinateur, ne pas faire tourner une application autre que le logiciel de lecture.	—

L'audio souhaité n'est pas émis

Symptôme	Cause/Solution	Page
Aucun son n'est transmis à une enceinte spécifique.	Vérifiez que les câbles des enceintes sont correctement connectés.	17
	Réglez le bouton de commande BALANCE.	47
La gauche et la croite du son stéréo sont inversées.	Vérifiez si les enceintes gauche et croite sont connectées aux bornes d'enceinte correctes.	18

Les fichiers sur un ordinateur ne peuvent pas être lus

Symptôme	Cause/Solution	Page
Cet apparéil n'est pas reconnu sur l'ordinateur.	• Reconnectez le cable USB au port USB sur votre ordinateur. Si cet apparéil n'est toujours pas reconnu après le nouveau branchement, connectez à un autre port USB.	21
	• Redémarrez votre ordinateur.	—
	• Vérifiez le système d'exploitation de votre ordinateur.	27
	• Si vous ordinateur fonctionné sous Windows, un logiciel pilote approprié doit être installé.	28
Cet apparéil n'est pas sélectionné comme pérophérique de lecture.	• Sélectionnez cet apparéil comme pérophérique de lecture dans les paramétrages du son sur l'ordinateur.	27
"Unlocked" s'affiche.	• Lorsque des signaux audio numériques ne peuvent pas'être détectés correctement, "Unlocked" s'affiche.	27
"Unsupported" s'affiche.	• "Unsupported" s'affiche lorsque les signaux audio qui ne sont pas pris en charge par cet apparéil sont entrés. Vérifier les paramètres de votre ordinateur ou du logiciel de lecture.	27
	• Si l'ordinateur que vous utilisez est "Mac OS", veuillez vérifier si le format "PMA-50" est réglé en-dessous de "192000.0 Hz" à l'aide de "Configuration audio et MIDI".	33

L'audio d'appareils numériques ne peut être lu (Coaxial/Optical)

Symptôme	Cause/Solution	Page
"Unlocked" s'affiche.	· Lorsque des signaux audio numériques ne peuvent pas été détectés correctement, "Unlocked" s'affiche.	35
"Unsupported" s'affiche.	· "Unsupported" s'affiche lorsqu les signaux audio qui ne sont pas pris en charge par cet apparil sont entrés. Vérifiez le format des signaux de sortie audio à partir de votre apparil numérique.	35

Échec de l'appariement

Symptôme	Cause/Solution	Page
Échec de l'appariement.	• Mettez hors et sous tension l'alimentation de cet apparéil.	24
	• Placez le pérophérique Bluetooth dans un rayon de 1 m de cet apparéil et effectuez de nouveau l'appariement.	37
	• Rechercher des apparéils à partir de la liste des pérophériques Bluetooth.	—
	• Mettez hors et sous tension l'alimentation des pérophériques Bluetooth.	—

La connexion NFC échoue

Symptôme	Cause/Solution	Page
La connexion NFC échoue.	• Vérifiez que le pérophérique Bluetooth dispose de la fonction NFC.	—
	• Touchez le repère N (R) sur cet apparéil, en vérifiant l'emplacement de l'antenne NFC sur le pérophérique Bluetooth. Touchez de façon sûtre jusqu'à ce que le pérophérique Bluetooth réponde.	42

■ Les opérations ne peuvent pas être effectuées via la télécommande

Symptôme	Cause/Solution	Page
Les opérations ne peuvent pas être effectuées via la télécommande.	Les piles sont usées. Remplacez-les par des piles neuves.	15
	Faites fonctionner la télécommande à une distance d'environ 7 m de cet apparéil et à un angle de 30°.	16
	Retireez tout obstacle se trouvant entre cet apparéil et la télécommande.	—
	Insérez les piles en respectant la polarité indiquée par les repères ⊕ et ⊙.	15
	Le capteur de télécommande de l' apparéil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l' apparéil afin que le capteur de télécommande ne soit plus exposé à une forte lumière.	—
	Lorsque vous utilisez un dispositif video 3D, la télécommande de cet apparéil peut ne pas fonctionner en raison des communications sans fil entre les apparéils (telles que des lunettes et une TV pour l'affichage 3D). Dans ce cas, ajustez la direction des apparéils avec la fonction de communications 3D et leur distance pour vous assurer qu'ils n'affectent pas le fonctionnement de la télécommande de cet apparéil.	—

■ Les noms des périphériques Bluetooth ne s'affichent pas correctement

Symptôme	Cause/Solution	Page
Les noms des pérophériques ne s'affichent pas correctement (“...”, etc.).	• Des caractères qui ne peuvent pas être affichés ont été utilisés. Sur cet apparueil, les caractères qui ne peuvent pas être affichés sont replacés par“.”(points de suspension).	—
	• L’adresse du pérophérique s'affiche lorsqu'il n'est pas possible d’)obtenir le nom du pérophérique.	—

Réinitialisation sur les paramétrages d'usine

Effectuez ceci lorsque cet appareil ne fonctionne pas correctement.

Divers réglages sont réinitialisés aux valeurs d'usine par défaut. Refaire les réglages.

Lorsque cet appareil est en mode veille, appuyez sur Ⓒ tout en maintenant Ⓞ.

"INITIALIZE" apparait sur l'affichage et cet appareil redémarre.

Remarque

Les informations d'appariement stockées sur cet appareil sont également initialisées.

Effectuer à nouveau l'appariement.

Usb-dac

	Fréquence d'échantillonnage	Longueur en bits
DSD (2 canaux)	2,8/5,6 MHz	1 bits
PCM linéaire (2 canaux)	32/44,1/48/88,2/96/176,4/192 kHz	16/24 bits

Coaxial/optique

	Fréquence d'échantillonnage	Longueur en bits
PCM linéaire (2 canaux)	32/44,1/48/64/88,2/96/176,4/192 kHz	16/24 bits

Lecture de périphériques bluetooth

Cet appareil prend en charge les profils Bluetooth suivants.

• A2DP (Advanced Audio Distribution Profile) :

Lorsqu'un périphérique Bluetooth qui prend en charge cette spécification est connecté, vous pouvez effectuer une distribution streaming de qualité élevée des données audio stéréo et monaurales.

Lorsqu'un périphérique Bluetooth prenant en charge cette spécification est connecté, vous pouvez utiliser le périphérique Bluetooth à partir de cet appareil.

La diffusion des ondes radio depuis cet appareil peut interférer avec le fonctionnement d'appareils médicaux. Les interférences des ondes radio peuvent provoquer un dysfonctionnement. Par conséquent, veillez à mettre hors tension l'alimentation de cet appareil et des périphériques Bluetooth dans les endroits suivants.

• Les hôpitaux, les trains, les avions, les stations-service et d'autres endroits où il peut y avoir des gaz inflammables.
• Les endroits à proximité de portes automatiques et d'alarmes incendie.

Explication des termes

Technologie pour les communications sans fil en champ proche. Cet appareil peut se connecter aux périphériques Bluetooth sans fil. Pour établir une connexion Bluetooth, vous devez effectuer l'appariement (enregistrement) au préalable.

DSD (direct-stream digital)

L'une des méthodes d'enregistrement des données audio, c'est l'aspect de signal utilisé pour stocker les signaux audio sur un Super Audio CD, et est - modulée en audio numérique. Il est configuré d'une gamme de valeurs d'un seul bit à un taux d'échantillonnage de 2,8224 MHz.

Technologie pour les communications sans fil en champ proche. Vous pouvez toucher simplement cet appareil avec un périphérique équipé de la fonction NFC afin d'établir une connexion entre cet appareil et le périphérique.

Fréquence d'échantillonnage

L'échantillonnage consiste à effectuer une lecture d'une onde sonore (signal analogue) à intervalles réguliers et à exprimer la hauteur de l'onde lors de chaque lecture dans un format numérique (produisant un signal numérique).

Le nombre de lectures effectuées en une seconde est appelée "fréquence d'échantillonnage". Plus cette valeur est grande, plus le son produit est proche du son original.

Appariement

L'appariement (enregistrement) est une opération qui est nécessaire pour pouvoir connecter un périphérique Bluetooth à cet appareil à l'aide de la technologie Bluetooth. Lorsque les appareils sont appariés, ils s'authentifient mutuellement et peuvent se connecter sans mauvaises connexions.

Lors de l'utilisation de la connexion Bluetooth pour la première fois, vous devez apparier l'appareil et le périphérique Bluetooth qui doit être connecté.

Cet appareil peut stocker des informations d'appairage pour un maximum de 8 périphériques.

Circuit de protection

Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu'une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque.

PCM linéaire

Signaux PCM (Pulse Code Modulation) non compressés. Contrairement aux sources audio de compression avec perte comme le MP3, aucune qualité audio ou gamme dynamique ne se détériore.

Bluetooth®

La marque Bluetooth® et les logos sont des marques commerciales déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par D&M Holdings Inc. est soumise à licence. Les autres marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.

LOW LATENCY

Le logo CSR est une marque commerciale de CSR plac ou de l'une de ses sociétés de groupe.

Le repère N est une marque commerciale ou une marque commerciale enregistrée de NFC Forum, Inc. aux États-Unis et dans d'autres pays.

Adobe, le logo Adobe et Reader sont des marques commerciales ou des marques déposées de Adobe Systems Incorporated aux États-Unis et/ou dans d'autres pays.

Section audio

• Performances en sortie

Puissance nominale :

Les deux canaux alimentés

25 W + 25 W (8 Ω/ohms, 1 kHz, T. H. D. 0,1 %)

Casque audio : prise de Φ6,3 mm

Distorsion harmonique totale :

0,004 % (entrée numérique, puissance nominale -3 dB, 8 Ω/ohms, 1 kHz)

Ratio S/B :

110 dB (entrée numérique, 25 W, 8 Ω/ohms, 1 kHz, IHF-A)

• Signal d'entrée numérique

Formats audio:

Interface audio numérique (PCM linéaire)

Entrée coaxiale:

0,5 Vp-p / 50 Ω/ohms

Entrée optique :

Plus de -27 dBm

Longueur d'onde :

660 nm

• Performances en entrée

Sensibilité d'entrée / Impédance d'entrée

AUX: 0,13 V/22 kΩ/kohms

Section bluetooth

Système de communication : Version Bluetooth 3.0

Puissance de transmission : Max. 2,5 mW (Classe 2)

Portée de communication maximale : Environ 10 m dans la ligne de vision *

Bande de fréquence : Bande 2,4 GHz

Méthode de modulation : FHSS (Frequency-Hopping Spread Spectrum)

Profils pris en charge : A2DP 1,3/AVRCP 1,5

Codecs pris en charge : aptX basse latence/AAC/SBC

Généralités

Alimentation : CA 230 V, 50/60 Hz

Consommation : 35 W

Consommation électrique en mode veille : 0,2 W

Pour des raisons d'amélioration, les caractéristiques et l'apparence sont susceptibles d'être modifiées sans avertissement préalable.

Dimensions

Unite : mm

Poids:2,5kg

Accessoires 4

Affichage 8

Appareil 37,60

Cable USB 21

Circuit de protection 60

Connexion d'un cordon d'alimentation 22

Connexion d'un ordinateur 21

Connexion des enceintes 17

Dépistage des pannes 49

Écouter de la musique sur un périphérique Bluetooth 37

Fonction de points multiples 43

Fonction NFC 42,60

Fréquence d'échantillonnage 60

Initialiser 58

Installation horizontale 12

Installation verticale 13

Mise sous tension 24

Ordinateur (système recommandé) 27

Panneau arrière 9

Panneau avant 6

PCM linéaire 60

Réglage du volume 26

Repere N 7

Sélection de la source d'entrée 25

Télécommande 10

Veille 24

Veille auto 48
