Type de produit	Barre de son
Marque	Grundig
Modèle	GSB 910
Dimensions (L x H x P)	88 x 6,2 x 8 cm
Poids	1,88 kg
Alimentation	100-240 V ~50/60 Hz
Consommation électrique	20 W (veille ≤ 0,5 W)
Puissance de sortie	2 x 20 W (DIN 45324, 10 % THD)
Réponse en fréquence	20 Hz - 20 kHz
Rapport signal/bruit	≥ 70 dB
Séparation stéréo	≥ 45 dB
Connectivité	HDMI ARC, AUX IN, LINE IN, Entrée optique, USB, Bluetooth
Bluetooth	Oui, portée jusqu'à 10 mètres
Fonctions	Lecture USB, télécommande, montage mural
Télécommande	Avec pile AAA (incluse)
Montage mural	Possible, kit de fixation fourni
Entretien	Nettoyer avec un chiffon sec, sans détergent
Sécurité	Ne pas exposer à l'humidité, orage débrancher, garder la pile hors de portée des enfants
Environnement	Ne pas jeter avec les déchets ménagers, recyclage en centre agréé
Normes	Conforme aux directives CE 2014/53/EU, 2009/125/EC, 2011/65/EU

FOIRE AUX QUESTIONS - GSB 910 GRUNDIG

Comment connecter la barre de son à mon téléviseur ?

Utilisez un câble HDMI en reliant le port HDMI ARC de la barre de son au port ARC de votre téléviseur. Vous pouvez aussi utiliser un câble audio (AUX IN) ou un câble optique selon les sorties disponibles.

Comment appairer un smartphone en Bluetooth ?

Allumez la barre de son, appuyez sur le bouton SOURCE jusqu'à sélectionner le mode Bluetooth (le voyant clignote). Sur votre smartphone, recherchez les appareils Bluetooth et sélectionnez «Grundig Connected Soundbar». Le voyant reste allumé fixe quand la connexion est établie.

La télécommande ne fonctionne plus, que faire ?

Vérifiez la pile de la télécommande (type AAA). Si elle est usée, remplacez-la. Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et le capteur. La télécommande fonctionne dans un rayon d'environ 8 m et à 30° de chaque côté.

Puis-je lire de la musique depuis une clé USB ?

Oui, branchez une clé USB sur le port USB à l'arrière de la barre de son. Utilisez la télécommande pour sélectionner la source USB et contrôler la lecture (piste suivante, pause, etc.).

Comment nettoyer la barre de son ?

Nettoyez l'appareil avec un chiffon propre et sec. N'utilisez jamais de détergents ou de produits chimiques qui pourraient endommager le boîtier.

Puis-je fixer la barre de son au mur ?

Oui, la barre de son est livrée avec un kit de montage mural. Suivez les instructions : percez deux trous de 6 mm espacés de 50 cm, insérez les chevilles et vis, puis fixez le support mural à la barre avant de l'accrocher.

Que faire en cas d'orage ?

Débranchez la barre de son de la prise secteur pour éviter tout dommage causé par la foudre, même si l'appareil est éteint.

La barre de son ne s'allume pas, que vérifier ?

Vérifiez que le câble d'alimentation est bien branché et que la prise secteur fonctionne. Assurez-vous que le voltage correspond à celui indiqué sur la plaque signalétique (100-240 V).

Comment recycler l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Déposez-le dans un centre de collecte agréé pour le recyclage des appareils électriques et électroniques. La pile usagée doit également être déposée dans un conteneur prévu à cet effet.

Quelle est la garantie du produit ?

La garantie légale de conformité s'applique. Consultez les conditions fournies avec l'appareil ou contactez votre revendeur. Toute ouverture du boîtier annule la garantie.

MODE D'EMPLOI GSB 910 GRUNDIG

Veuillez dire les instructions suivantes avant l'installation de l'appareil :

Le Soundbar est concu pour de la lecture audio. Tout autre usage est formellement interdit. Avant d'installer le Soundbar sur une étagère murale, dans un placard, ou autre support, voirlez à ce que le cadreChoisi soit suffisament aéré. Laissez un espace minimum de 10 cm tout autour et au-dessus du Soundbar. Ne recouvre pas le Soundbar avec des journaux, des nappes de table, des rideaux, etc. En installing le Soundbar, tenez compte du fait que la surface recouvrant les meubles peut partager des finitions variees ou des matieres synthetiques contenant parfois des substances chimiques. Ces substances peuvent attaquer entre autres composants ceux de I'unite centrale de votre appareel. Elles peuvent laisser sur la surface de votre meuble des résidus qu'il sera difficile, voire impossible d'enlever. Si le Soundbar est soumis à de fortes variations de température, par exemple lors de son transport d'un endroit froid vers un endroit chaud, attendez au moins deux heures avant de l'utiliser. Le Soundbar est concu pour etre utilisede dans des pièces sèches. Toutefois, si vous décidiez de l'utiliser a l'extérieur, assurez-vous de lemettre a I'abri de I'humidite (élaboussures ougouttes d'eau). Utilisez l'appareil uniquement sous une tempé-rature modérée. Ne placez pas le Soundbar pres d'un radiateur ou en contact direct avec les rayons du soleil; ILA peut afferter le systeme de refroidissement de I'appareil. Ne placez aucun reçipient contenant du li- quide (ex.: un vase) sur le Soundbar. Ne posez aucune source produit du feu (ex.: une bougie) sur le Soundbar. N'utilisez pas de détergents, Ceux-ci risqueraient d'endommager le boitier. Nettoyez I'appareil avec un tissu propre et sec.

N'exposez pas la batterie à une chaleur extrême, tels que les rayons du soleil, un radiateur, le feu, etc. La télécommande contient une pile bouton. Veuillez toujours garder la télécommande et la pile bouton hors de la portée des enfants. L'absorption accidentelle d'une pile bouton peut causer des brûlures, voire conduire à la mort en moins de deux heures. Si cela se produit, consultez immédiatement un médecin. Gardez les piles neuves et usées hors de la portée des enfants. Si le boîtier à piles ne dispose plus de fermeture sécurisée, n'utilisez plus l'appareil et gardez-le hors de la portée des enfants. Retirez la pile si elle est usée ou si vous n'allez pas utiliser l'appareil avant longtemps. Nous ne sommes pas responsables des dommages causés par des piles usées. - Les piles, même celles ne contenant pas de métaux lourds, ne doivent pas être jetées comme des déchets ménagers. Les piles usées doivent être déposées dans un container de collecte de piles usées. Vous trouvez ces containers au sein des structures publiques ou privées chargées de la collecte des déchets. Vous ne devez jamais ouvrir le Soundbar. En cas de dommage causé par une mauvaise manipulation de l'appareil, toute demande de garantie sera rejetée. L'orage constitue un danger potentiel pour tout appareil électrique. Même éteint, le Soundbar peut être frappé par la foudre et s'en trouver endommagé. En cas d'orage, débranchez jour votre appareil.

Remarques :

Ne branchez aucun équipement à votre appareil lorsqu'il est en marche. Éteignez également les autres équipements avant de les brancher à votre appareil ! Ne branchez pas votre appareil à une prise électrique avant que tous les équipements externes soient connectés!

Assurez-vous que la prise électrique est facilement accessible !

Avertissement d'exposition aux RF

Cet appareil doit être installé et utilisé conformément au manuel qui l'accompagne. Il comporte une antenne intégrée, et ne doit pas être placé au même endroit ou fonctionner conjointement avec toute autre antenne ou émetteur.

Voir l'image de la page 3.

Panneau avant Écran d'affichage Télécaptureur

Panneau arrière HDMI

ENTRÉE AUX ENTRÉES AUDIO NUMÉRIQUE OPTIQUE

Panneau latéral

Active et désactive le mode veille de l'appareil. Bascule entre les sources de lecture. Port USB pour la lecture et la mise à jour du logiciel. Réduit le volume + Augmente le volume LINE IN Sélectionne le périphérique source connecté à la prise «LINE IN» jack.

Appuyez brièvement pour sélectionner le périphérique source «Bluetooth» «USB» «ARC» «AUX IN» «LINE IN»

Sélectionne la piste suivante. REP Répète la dernière chanson lue. STOP Arrête la musique en cours de lecture.

Fonctions de commandes à distance

Active et désactive le mode veille de l'appareil. + Augmente le volume. Sélectionne la piste précédente. II Démarre le mode de lecture et bascule entre lecture / pause. Réduit le volume. ARC Canal retour audio. MUTE coupe les enceintes du Soundbar et les reactive.

Activez la pile de la télécommande

Retirez le film de protection du boîtier de la pile.

-La télécommande est maintenant opérationnelle.

Remarque :

Si votre appareil ne réagit plus aux commandes de la télécommande, il se peut que la pile soit usée. Vous devez impérativement remplacer les piles lorsqu'elles sont usées. Nous ne sommes pas responsables des dommages causés par des piles usées.

Mise en garde :

Le remplacement incorrect de la pile risque de provoquer une explosion. Remplacez-la uniquement avec une pile de même type ou équivalente.

Tenez la télécommande, avec son dos face à vous. 2. Poussez le clic du porte-pile vers la droite et retirez le porte-pile. 3. Retirez la pile usée et insérez une pile neuve dans le porte-pile, avec le pole positif vers le haut. 4. Poussez le porte-pile dans la télécommande au point d'entendre un clic.

Connexion du soundbar à la TV LCD

1 Branchez un cordon audio standard sur les pistes

AUX INPUT du Soundbar.

• Pendant cette phase, tenez bien compte des chaînes de gauche et de celles de droite (blanc = chaîne de gauche, rouge = chaîne de droite).

2 Connectez le guide audio aux prises de sortie audio de votre TV LCD.

Branchement d'un périphérique externe

Un périphérique externe, à l'instar du lecteur MP3, peut être connecté à la prise «AUX IN».

1 Branchez un cordon audio standard sur la prise

»AUX IN« du Soundbar.

2 Connectez le câble adaptateur au périphérique externe.

Remarque :

La TV LCD peut également être connectée via la prise «AUX IN» si elle ne dispose pas de prises de sortie audio. Dans ce cas, veuillez utiliser une prise pour écouteurs.

Branchement du câble secteur

Vérifiez que le voltage secteur indiqué sur la plaque signalétique (apposée sur la face arrière de l'appareil) correspond au voltage de votre installation électrique. Si ce n'est pas le cas, veuillez contacter votre revendeur spécialisé.

1. Branchez le câble secteur à la prise (100-240V ~50/60Hz).

Mise en garde :

Le Soundbar est relié au secteur par le cordon d'alimentation. Si vous souhaitez déconnecter complètement le Soundbar de la source d'alimentation, vous nevez retirer la prise secteur. Assurez-vous que le cable secteur est facilement accessible pendant le fonctionnement de l'appareil et veillez à ce qu'aucun objet ne viennent obstruer les entrées et sorties de l'appareil.

Afin de prévenir les accidents, le périphérique de son doit être solidement fixé au mur conformément aux instructions d'installation ci-dessous.

Mise en garde :

La surface doit être solide et capable de supporter la charge. Utilisez des supports adaptés au poids de l'appareil. Pour des structures murales creuses ou en bois, utilisez des fiches et vis autoaques. Demandez conseil à votre revendeur spécialiste.

Avertissement :

Pour éviter tout accident, l'appareil doit être fixé au mur en toute sécurité, conformément aux instructions d'installation.

Remarque :

Pour une utilisation professionnelle (dans un bar par exemple), le Soundbar GSB 910 doit être installé par un électricien qualifié, conformément à la réglementation en vigueur en matière de construction, selon la norme VDE 0100.

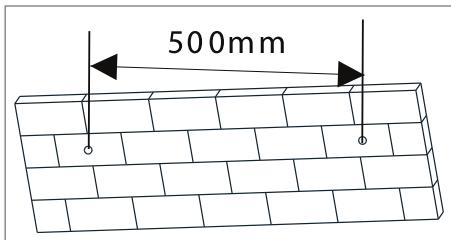

1 Percer deux trous (environ 6mm de diamètre) au mur et créer une distance de 500 mm entre les trous de forage de la base sonore.

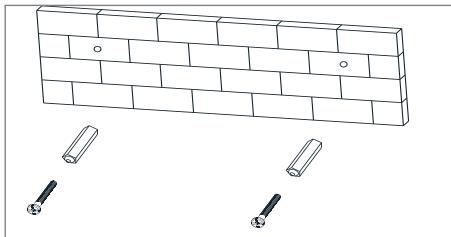

2 Insérez les deux bouchons puis les deux vis fournis dans les deux trous percés et serrez.

3 Veuillez laisser un espace de 4 mm entre les têtes de vis et le mur.

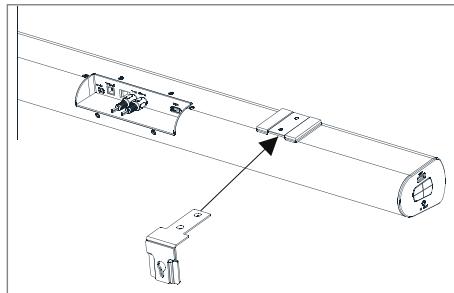

4 Insérez le support mural fourni dans le piédestal de la base sonore.

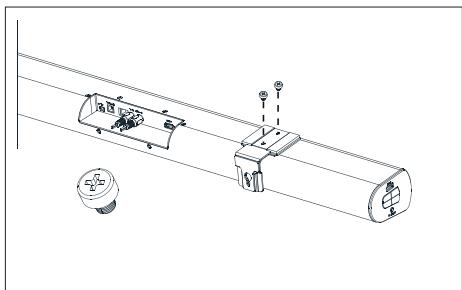

5 Utilisez les vis de support fournies pour insérer le trou de support mural et serrez.

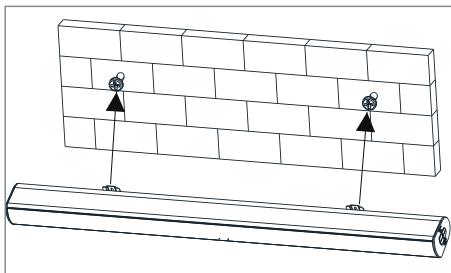

6 Utilise la base acoustique assemblée pour placer les vis de fixation sur le mur.

Cette base sonore comporte deux groupes supplémentaires de bornes d'entrée audio. Vous pouvez entrer les signaux audio stéreo analogiques à partir de périphériques supplémentaires tels que le VCD, le CD, le magnétoscope, le lecteur DVD, etc.

Utilisez le câble son pour connecter les bornes de sortie audio du lecteur VCD, CD, VCR, DVD aux bornes d'entrée stéreo AUX IN/LINE IN de la base sonore.

Sa source de signal correspondante est AUX IN / LINE IN qui peut être disponible en appuyant sur [SOURCE] sur la télécommande.

Entrée optique

Utilisez le câble optique pour connecter l'entrée optique de la base sonore à celle du lecteur VCD, CD, VCR et DVD.

ARC (CANAL de RETOUR AUDIO)

L'ARC joue le rôle de canal de retour audio. Il est utilisé dans la sortie audio numérique du téléviseur LCD afin d'obtenir une qualité sonore synchrone optimale.

Utilisez le câble HDMI pour connecter le port d'entrée HDMI-ARC de cette base sonore au port de sortie ARC du téléviseur à cristaux liquides.

AUDIO INPUT

Bluetooth®

Votre appareil peut être apparié à tous les appareils modernes

équipés d'un Bluetooth à l'instar des smartphones, ordinateurs portables et tablettes PC.

1 Appuyez sur le bouton de la mise en veille « » pour activer la base sonore. 2 Appuyez sur le bouton source « » pour passer au mode Bluetooth correspondant.

- Le Bluetooth clignote rapidement sur l'écran d'affichage.

3 La base sonore est en mode de recherche du signal Bluetooth. 4 Utilisez votre smartphone pour chercher le signal Bluetooth de la base sonore. 5 Choisissez « Grundig Connected Soundbar » sur la liste. 6 La base sonore se synchronise pour dire des chansons sur votre téléphone portable tandis que le Bluetooth restera allumé à l'écran d'affichage signifiant qu'il est correctement connecté. 7 Éteignez le Bluetooth sur le smartphone pour désactiver la connexion Bluetooth.

Remarque :

Portée de connexion Bluetooth à 10 mètres. Le mode « Grundig Connected Soundbar » de votre appareil n'a pas été désactivé. En mode Bluetooth, + - etc. sont aussi actives.

Fonctionnement de la télécommande

1. Mettez les piles dans la télécommande. 2. Pointez la télécommande vers le capteur de télécommande du panneau avant. 3. La base sonore est en mode de recherche du signal Bluetooth. 4. La télécommande fonctionne à une distance d'environ 8 mètres du capteur et dans un angle d'environ 30 degrés des côtes gauche et droite.

Installation de la pile

Retirez le couvercle du boitier des piles à l'arrière de la télécommande.

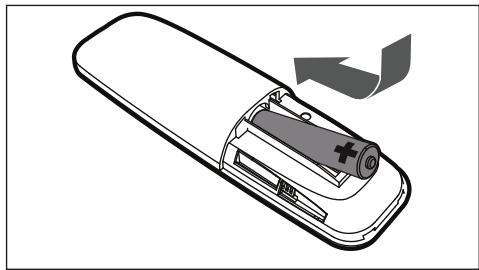

2 Mettez une pile de type AAA / 1,5V dans le boîtier à piles en vous assurant que la pile a été insérée avec les polarités correctes correspondant aux symboles + et - tel qu'indiqué à l'intérieur du boîtier à pile.

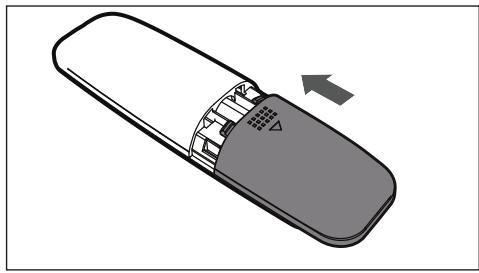

3 Remettez le couvercle.

Remarque :

Retirez la pile si vous ne comptez pas utiliser la télécommande avant longtemps. Les piles faibles peuvent couler et endommager sérieusement la télécommande. La pile ne doit pas être exposée à une source de chaleur excessive, comme le soleil, le feu ou toute autre chose du même ordre. Souciez-vous de l'environnement en jetant les piles usées conformément à la réglementation en vigueur dans votre pays.

Informations techniques

C E

Cet appareil peut être interdit en conformité avec les directives CE

en vigueur.

Ce produit est conforme aux directives européennes 2014/53/EU, 2009/125/EC et 2011/65/EU.

La plaque signalétique du produit se trouve à l'arrière de l'appareil.

Déclaration de conformité CE

La déclaration de conformité CE de l'appareil est disponible en format PDF, accessible depuis la page d'accueil Grundig, www.grundig.com/download/doc.

Alimentation :

100-240V~50/60Hz

Charge électrique maximale :

Consommation: 20W, Standby ≤ 0,5 W

Puissance de sortie :

DIN 45324, 10% THD 2 × 20 W

Réponse en fréquence:

20 Hz - 20 kHz

Rapport s/n :

≥ 70 dB

Séparation :

≥ 45 dB

Dimensions et poids

W×H×D 88×6,2×8 cm

Poids approximatif : 1,88 kg

Tout droit de modifications techniques et conceptuelles réservé !

Remarque relative à l'environnement

Ce produit a été fabriqué avec des pièces de qualité supérieure et des matériaux susceptibles d'être réutilisés. Ils sont donc appropriés pour le recyclage.

Lorsqu'il est usé, ce produit ne doit pas être jeté avec les déchets ménagers, mais doit être déposé dans un centre de collecte en charge du recyclage des appareils électriques et électroniques. Le pictogramme apparaissant sur le produit, manuel d'utilisation ou emballage du produit est explicite.

Veuillez-vous adresser à votre commune pour connaître les centres de collecte à proximité de votre domicile.

En participant au recyclage des produits usés, vous contribuez à la preservation de l'environnement.
