DS'5500 - Dictaphone numérique OLYMPUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Dictaphone numérique
Caractéristiques techniques principales	Enregistrement stéréo, format WAV et MP3, qualité d'enregistrement jusqu'à 24 bits/96 kHz
Alimentation électrique	Batterie rechargeable Li-ion
Dimensions approximatives	116 x 40 x 15 mm
Poids	130 g
Compatibilités	Compatible avec Windows et Mac OS
Type de batterie	Batterie lithium-ion rechargeable
Tension	3.7 V
Fonctions principales	Enregistrement vocal, lecture, transcription, suppression de bruit
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente
Sécurité	Utiliser uniquement avec l'adaptateur fourni, éviter les environnements extrêmes
Informations générales utiles	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - DS'5500 OLYMPUS

Comment allumer le OLYMPUS DS-5500 ?

Pour allumer le OLYMPUS DS-5500, appuyez sur le bouton d'alimentation situé sur le côté de l'appareil jusqu'à ce que l'écran s'illumine.

Comment enregistrer un fichier audio ?

Pour enregistrer, appuyez sur le bouton d'enregistrement situé sur le devant de l'appareil. Pour arrêter l'enregistrement, appuyez à nouveau sur le même bouton.

Comment transférer des fichiers sur mon ordinateur ?

Connectez le OLYMPUS DS-5500 à votre ordinateur à l'aide du câble USB fourni. Une fois connecté, votre ordinateur devrait reconnaître l'appareil comme un disque externe.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la batterie est bien chargée. Si la batterie est faible, rechargez-la ou remplacez-la par une batterie neuve.

Comment supprimer un fichier audio ?

Pour supprimer un fichier, sélectionnez le fichier que vous souhaitez supprimer dans le menu, puis appuyez sur le bouton 'Supprimer' et confirmez votre choix.

L'appareil ne reconnaît pas ma carte mémoire, que faire ?

Vérifiez que la carte mémoire est correctement insérée et qu'elle est formatée dans un format compatible (FAT32 recommandé).

Comment régler le volume de lecture ?

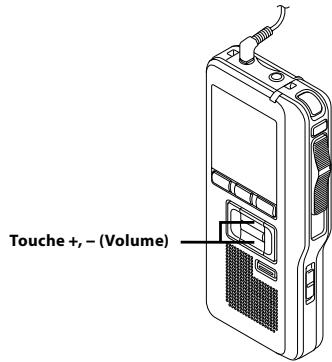

Utilisez les boutons de volume situés sur le côté de l'appareil pour ajuster le niveau sonore pendant la lecture.

Comment mettre à jour le firmware de l'appareil ?

Visitez le site officiel d'OLYMPUS pour télécharger la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour.

Comment changer le mode d'enregistrement ?

Appuyez sur le bouton 'Mode' pour faire défiler les différentes options d'enregistrement, puis sélectionnez le mode souhaité à l'aide des flèches de navigation.

Que faire si le son est distordu lors de l'enregistrement ?

Vérifiez les paramètres de gain d'enregistrement et ajustez-les si nécessaire. Assurez-vous également que le microphone n'est pas obstrué.

MODE D'EMPLOI DS'5500 OLYMPUS

Merci d'avoir porté votre choix sur cet enregistreur vocal numérique.

Lisez ce mode d'emploi pour les informations concernant l'utilisation de l'appareil.

Conservez-le à portée de la main pour toute question ultérieure.

Nous vous commandons de tester la fonction d'enregistrement et le volume pour obtenir de bons enregistrements.

• Le contenu de ce document peut être modifié par la suite sans préavis. Veuillez contacter notre centre de service après-vente pour obtenir les dernières informations concernant les noms de produits et les numéros de modèles.
• Les captures d’écran et les illustrations de l’enregistrement représentées dans ce manuel peuvent ne pas correspondre au produit réel. Le plus grand soin a été pris afin d’assurer l’intégrité de ce document, mais si vous avez un doute ou si vous trouvez une erreur ou une omission, veillez contacter notre centre de service après-vente.
• Toute responsabilité pour dommages passifs ou dommages de quelque nature que ce soit survenus à cause d'une perte de données causée par un défaut du produit, réparation effectuée par un tiers autre que Olympus ou un service agréé pour Olympus, ou toute autre raison est exclue.

Marques de fabrique et marques de fabrique déposées

• Microsoft et Windows sont des marques de fabrique déposées par Microsoft Corporation. Macintosh est une marque de fabrique déposée par Apple Computer Inc. Intel est une marque de fabrique déposée par Intel Corporation.
• SD et SDHC sont des marques de fabrique de SD Card Association.

Les autres noms de produits et de marques indiqués ici peuvent être des marques de fabrique ou des marques de fabrique déposées par leurs propriétaires respectifs.

Précautions de sécurité 4

1 Préparatifs

Caractéristiques principales. 9

Identification des éléments 10

Affichage des indicateurs d'état (panneau ACL) 11

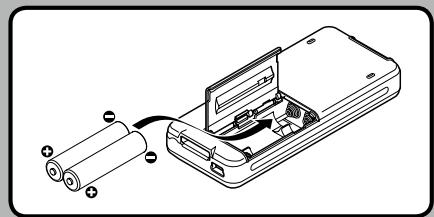

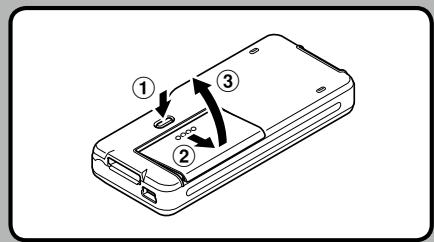

Insertion des batteries. 12

Chargement des batteries. 13

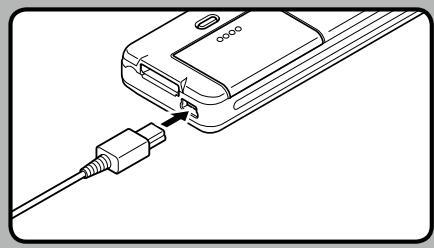

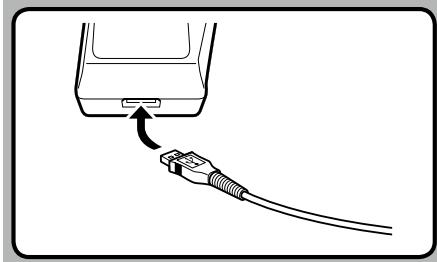

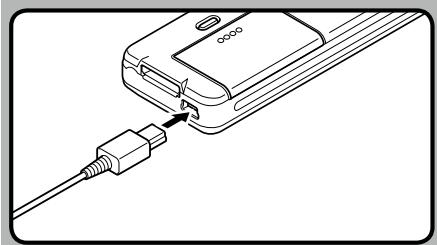

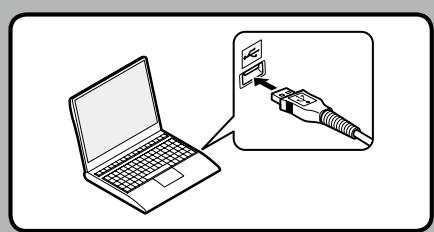

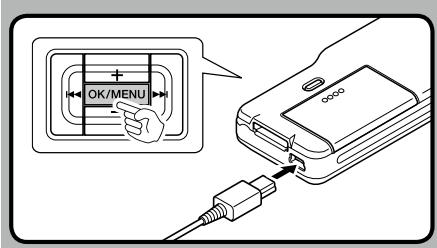

Chargement des batteries directement avec le câble USB. 13

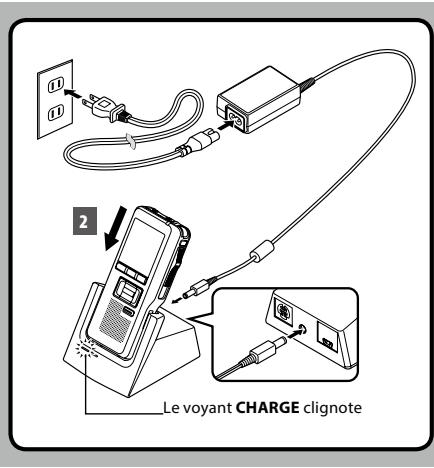

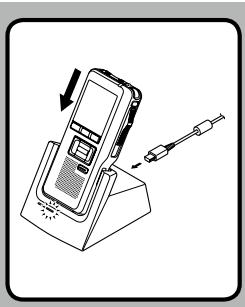

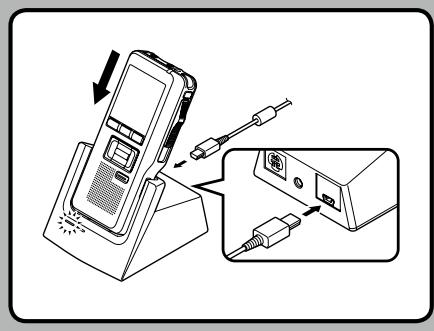

Chargement des batteries à l'aide du support. 14

Utilisation de batteries rechargeables Ni-MH. 16

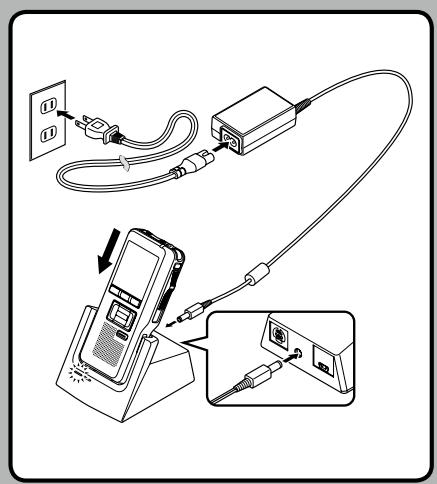

Alimentation par l'adaptateur secteur ou le câble USB 17

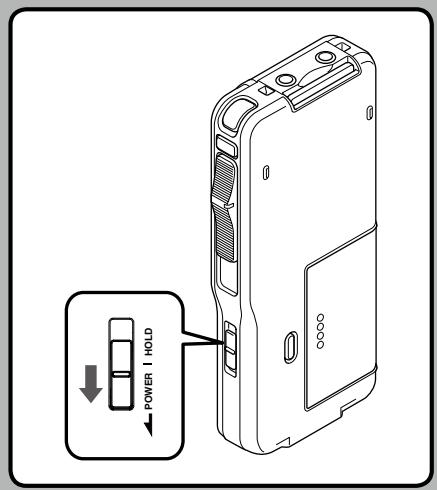

Mise en marche/arrêt de l'enregistreur....18

Carte mémoire 18

Description de la carte. 18

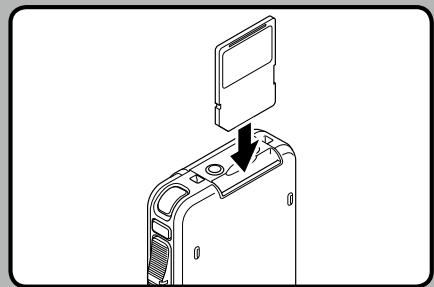

Insertion et éjection des SD cartes 19

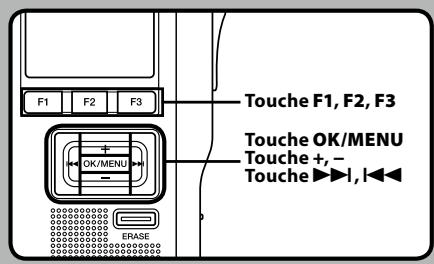

Réglage du type de batteries et de l'heure et date 20

Réglage du type de batteries [Battery]. 20

Réglage de l'heure et de la date [Time & Date] 20

2 Opérations de base

Enregistrement 22

Nouvel enregistrement 23

Écrasement d'enregistrement 24

Enregistrement d'insertion. 25

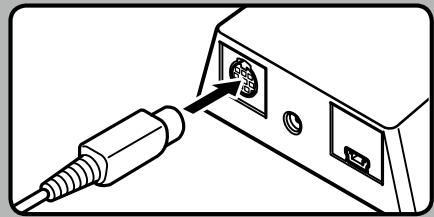

Enregistrement mains-libres 26

Contrôle d'enregistrement. 26

Lecture. 27

Effacement 29

Effacement de fichiers. 29

Effacement partiel d'un fichier 30

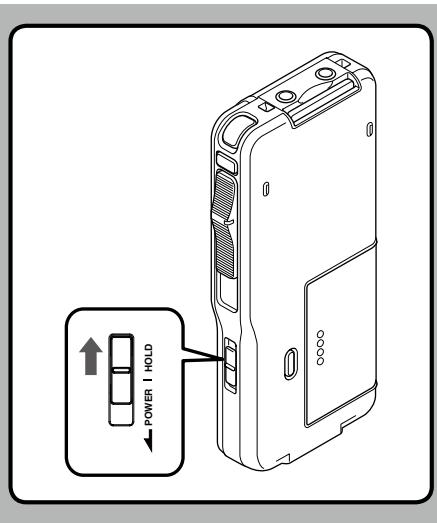

Utilisation de la fonction de verrouillage....32

3 Opérations avancées

Sélection de dossiers et de fichiers 33

Informations sur le fichier affiché 33

Fonction de verrouillage de l'appareil.....34

Réglage de l'Identifiant Auteur et du type de travail 35

Commentaire oral. 36

Marques index 37

Comment utiliser le menu. 38

Éléments de menu 40

File Menu 40 Rec Menu. 40 LCD/Sound Menu 41 Device Menu 42

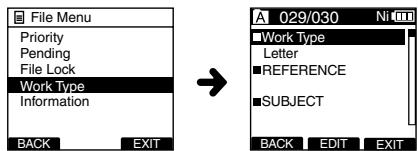

Modification des informations de type de travail. 43

Formatage de la mémoire [Format] 45

Personnalisation de l'enregistreur. 47

4 Gestion des fichiers sur votre PC

Logiciels ODMS et DSS Player 49

Minimum exigé : 49

Utiliser l'Aide en ligne 50

Connecter l'enregistreur à votre PC............51

Connexion à votre PC avec le câble USB 51

Connexion à votre PC avec le support USB 52

Déconnecter l'enregistreur de votre PC............52

Exécution des logiciels ODMS et DSS Player...53

Utilisation comme mémoire externe de l'ordinateur. 54

5 Autres informations

Liste des messages d'alarme 55

Dépannage. 56

Accessoires 58

Spécifications. 59

Service et assistance clientèle - Dictée professionnelle 60

Avant d'utiliser votre nouvel enregistreur, lisez attentivement ce manuel pour savoir comment l'utiliser de manière sûre et correcte. Conservez ce manuel à un endroit facilement accessible pour toute référence ultérieure.

• Les symboles Avertissement indiquent des informations importantes liées à la sécurité. Pour vous protéger vous-même et les autres contre les blessures ou contre les dégâts matériels, il est essentiel que vous preniez toujours en compte les avertissements et informations fournis.

Danger Si le produit est utilisé sans respecter les informations données sous ce symbole, cela pourrait provoquer des blessures graves, voir mortelles.

Avertissement Si le produit est utilisé sans respecter les informations données sous ce symbole, cela pourrait provoquer des blessures, voir la mort.

Attention Si le produit est utilisé sans respecter les informations données sous ce symbole, cela pourrait provoquer des blessures mineures, des dommages à l'appareil ou des pertes de données.

Termes utilisés dans ce manuel

• Le terme « carte » se rapporte à la carte SD.
• Le mot « ODMS » se rapporte à l'Olympus Dictation Management System dans l'environnement Windows.
• Le mot « DSS Player » se rapporte au DSS Player pour Mac dans l'environnement Apple Macintosh.

Précautions d'utilisation

Pour protéger la technologie de haute précision contenue dans ce produit, ne jamais laisser l'enregistreur dans les endroits indiqués ci-dessous, que ce soit en utilisation ou pour le rangement :

• Endroits où les températures et/ou l'humidité sont élevées ou passent par des changements extrêmes. En plein soleil, à la plage, dans des voitures fermées, ou près d'autres sources de chaleur (poêle, radiateur, etc.) ou des humidificateurs.
• Près de produits inflammables ou explosifs.
• Dans des endroits humides, telle qu'une salle de bain ou sous la pluie. Dans des endroits prédisposés à de fortes vibrations.
• résenter un dysfonctionnement s'il est utilisé en présence d'un champ magnétique/ électromagnétique, d'ondes radio ou de lignes à haute tension, par exemple à proximité d'un téléviseur, d'un four à micro-ondes, d'une console de jeux vidéo, de haut-parleurs, d'un grand moniteur, d'une tour de télévision/radio ou de pylônes électriques. Le cas échéant, éteignez l'enregistreur, puis rallumez-le avant de continuer à l'utiliser.
• Évitez d'effectuer un enregistrement ou une lecture près d'un téléphone cellulaire ou de tout autre appareil sans fil, car ils risquent de provoquer des interférences et des parasites. En cas de parasites, installez-vous ailleurs, ou éloignez davantage l'enregistreur de ces appareils. N'utilisez pas de solvant organique, tel qu'alcool ou diluant pour vernis, pour nettoyer l'enregistreur.

Avertissement relatif aux pertes de données :

• Les données enregistrées dans la mémoire risquent d’être détruites ou effacées en cas d’erreur de procédure, d’anomalie de l’enregistreur, ou pendant des travaux de réparation. Nous vous recommandons d’enregistrer et de sauvegarder toutes les données importantes sur un autre support, par exemple un disque.
• Toute responsabilité pour dommages passifs ou dommages de quelle que nature que ce soit survenus à cause d'une perte de données causée par un défaut du produit, une réparation effectuée par un tiers autre qu'Olympus ou un service agréé par Olympus, ou toute autre raison est exclue de la responsabilité d'Olympus.

Avertissement :

• Maintenez l'enregistreur hors de portée des enfants et des bébés pour empêcher les situations dangereuses suivantes qui pourrait causer des blessures graves telles que:

① Avaler accidentellement la batterie, des cartes ou d'autres petites pièces. ② Se blesser accidentellement par des parties en mouvement de l'enregistreur.

• Ne démontez pas, ne réparez pas et ne modifiez pas cet enregistreur vous-même.
• N'utilise que des cartes mémoire SD/SDHC. N'utilise jamais d'autres types de cartes.

Si vous insérez accidentellement un autre type de carte dans l'enregistreur, contactez un revendeur/agent ou un centre de service. N'essayez pas de retirer la carte par la force.

• N'utilisez pas cet enregistreur pendant la conduite d'un véhicule.

Attention:

• Arrêtez immédiatement d'utiliser l'enregistreur si vous remarquerez une odeur, un bruit anormal ou de la fumée provenant de l'enregistreur. Ne jamais retirer les batteries les mains nues, ce qui pourrait vous brûler les mains.
• Ne pas laisser l'enregistreur dans des endroits où il pourrait être soumis à des températures très élevées. Ceci pourrait causer une déterioration de certaines pièces et, dans certaines circonstances, l'enregistreur pourrait prendre feu. N'utilisez pas le chargeur ou l'adaptateur secteur s'il est couvert. Cela pourrait causer une surchauffe, débouchant sur un incendie.
• Manipulez l'enregistre soigneusement afin d'éviter une brûlure à basse température. Utilisé pendant une longue durée, l'enregistre devient chaud. Si vous tenez l'enregistre dans ces conditions, une brûlure à basse température risque de se produire.
• Dans des endroits sujets à des températures très froides, la temperature du corps de l'enregistre peut être plus basse que la temperature ambiant. Si possible, mettre des gants en tenant l'enregistreur à des températures basses.

Danger:

• Les piles ne doivent jamais être exposées à une flamme, chauffées, court-circuitées ou démontées.
• Ne jamais chauffer ni mettre au feu la batterie.
• Prendre des précautions en transportant ou rangeant la batterie pour éviter qu'elle vienne en contact avec des objets métalliques comme des bijoux, des épingles à cheveux, des agrafes, etc. Pour éviter de causer des fuites de liquide de la batterie ou d'endommager ses bornes, respectez scrupuleusement toutes les instructions concernant l'usage de la batterie. Ne jamais tenter de démonter une batterie ni la modifier de quelque façon que ce soit, ni la souder, etc.
• Si du liquide de la batterie entrait dans vos yeux, les laver immédiatement avec de l'eau claire et froide du robinet et consultez immédiatement un medicine. Lorsque you utilisez des batteries rechargeables Ni-MH, rechargez-les avec l'adaptateur secteur spécifique ou le chargeur. N'utilisez aucune autre adaptateur secteur ou chargeur.
• Conservez les piles hors de portée des enfants.

Avertissement :

• Maintenir à tout moment la batterie au sec.
• Pour éviter une fuite du liquide de la batterie, une surchauffe, un incendie ou une explosion, utilisez uniquement des batteries recommandées pour une utilisation avec ce produit.
• Si les batteries rechargeables n'ont pas été rechargées au bout de la durée spécifiée, arrêtez de les charger et ne pas les utiliser.
• Ne pas utiliser une batterie si elle est endommagée ou cassée.
• Ne jamais soumettre la batterie à des chocs violents ni à des vibrations continues.

Si la batterie coule, devient décolorée ou déformée, ou devient anormale sous d'autres aspects pendant le fonctionnement, arrêter d'utiliser l'enregistreur. - Si du liquide de la batterie coule sur vos vêtements ou sur toute peau, retirez le vêtement et lavez immédiatement la zone affectée avec de l'eau claire et froide du robinet. Si le liquide vous brûle la peau, consultez immédiatement un médecin. - Ne mélangez jamais des batteries différentes (telles que des batteries usagées et neuves, chargées et déchargées, de différents fabricants, de capacité différentes, etc.). - N'utilisez pas les batteries si elles ne sont pas recouvertes d'une couche isolante ou si la couche isolante est endommagée, car cela pourrait provoquer une fuite du liquide de la batterie, un incendie ou des blessures.

Batteries inutilisables

Batteries dont le corps n'est que partiellement ou pas du tout recouvert d'une couche isolante.

Batteries dont les bornes sont surélevées, mais qui ne sont pas recouvertes d'une couche isolante.

Batteries dont les bornes sont plates et qui ne sont pas recouvertes d'une couche isolante. (Ces batteries ne peuvent pas être utilisées même si les bornes sont partiellement recouvertes.)

• Si vous notez quelque chose d'inhabituel à l'utilisation de ce produit, par exemple un bruit anormal, de la chaleur, de la fumée ou une odeur de brûlé :

retirez immédiatement les piles en prenant garde de ne pas vous brûler, et; appelez votre revendeur ou le représentant Olympus local pour une révision.

Attention:

• La batterie peut devenir chaude lors d'une utilisation prolongée. Afin d'éviter des brûlures mineures, ne la retirez pas immédiatement après avoir utilisé l'enregistreur.
• Retirez la batterie si l'enregistreur n'est pas utilisé pendant une période prolongée. Utilisez uniquement des piles alcalines AAA (LR03) ou des batteries rechargeables AAA (HR03) Ni-MH.
• Les types de batteries suivants ne peuvent pas être utilisés:
• piles au manganèse (zinc-carbone) AAA (R03)/piles oxydrie AAA (ZR03)/piles au lithium AAA (FR03)
• Lors du remplacement des batteries rechargeables Ni-MH, replacez-les toutes avec des batteries rechargeables Ni-MH Olympus (BR404).
• Dans certains cas, les piles alcalines peuvent avoir une durée de vie plus courte que les batteries rechargeables Ni-MH. La performance des piles alcalines est limitée en particulier en cas de basses températures. Dans un tel cas, l'utilisation de batteries rechargeables Ni-MH est recommandée.
• La batterie rechargeable fournie est destinée exclusivement à l'utilisation avec l'enregistreur vocal numérique Olympus DS-5500.
• Il existe un risque d'explosion si la batterie est remplacée par une batterie de type incorrect.
• Toujours chargez une batterie rechargeable pour l'utiliser la première fois, ou si elle n'a pas été utilisée pendant une longue période.
• Les batteries rechargeables ont une durée de vie limitée. Si la durée de fonctionnement est réduite même quand la batterie rechargeable est entièrement rechargée, remplacez-la par une batterie neuve.
• Respectez les instructions lors de la mise au rebut de batteries usagées.
• Veuillez recycler les batteries afin de contribuer à la sauvegarde des ressources de notre planète. Quand vous jetez des batteries usées, assurez-vous d'en recouvrir les bornes et de respecter la règlementation locale.

Danger:

• Ne déconnectez jamais l'adaptateur secteur ou le cordon d'alimentation avec les mains mouillées. Ceci pourrait causer un choc électrique ou des blessures. N'utilisez que l'adaptateur secteur spécifique avec le support. Son utilisation avec d'autres adaptateurs secteur risque de causer une surchauffe, un incendie ou un dysfonctionnement.

Avertissement :

N'essayez jamais de démonter, modifier ou réparer le support vous-même. Ceci pourrait causer un incendie, un choc électrique ou des blessures. N'utilisez jamais le support dans des endroits où il pourrait entrer en contact avec des liquides. Mouiller la station d'accueil pourrait causer un incendie ou un choc électrique. - Ne faites pas tomber le support ou ne lui faites pas subir des chocs extrêmes. Ceci pourrait causer des dommages, un incendie ou un choc électrique. - Ne touchez pas le connecteur et n'insérez aucun fil ou autre objet métallique dans l'une des fiches. Ceci pourrait causer un incendie ou un choc électrique.

Attention:

• Débranche l'adaptateur secteur ou le cordon d'alimentation du support et de la prise de courant lorsque vous ne l'utilisez pas pendant des périodes prolongées.

Si vous ne prenez pas cette précaution et que le support est endommagé, un incendie risque de se produire.

Danger:

• Veillez à utiliser le chargeur à la tension (secteur 100 - 240 V) ajusté. Son emploi sur d'autres tensions peut provoquer une surchauffe, un incendie, une électrocution ou des blessures. Pour votre sécurité, assurez-vous d'avoir débranché l'adaptateur secteur de la prise de courant avant d'effectuer de l'entretien ou du nettoyage. De plus, ne branchez ni débranchez jamais la fiche d'alimentation avec les mains mouillées. Ceci pourrait causer un choc électrique ou des blessures.

Avertissement :

• N'essayez pas de démonter, réparer ou modifier l'adaptateur secteur de quelque manière que ce soit.
• Évitez la pénétration de matières extérieures, telles que eau, métal ou substances inflammables, dans le produit.
• Ne mouillez pas l'adaptateur secteur, ne le touchez pas avec des mains mouillées. N'utilisez pas l'adaptateur secteur près d'un gaz inflammable (tel que de l'essence, du benzène ou un diluant pour vernis).
• Arrêtez toujours l'enregistrement avant de brancher ou débrancher la fiche d'alimentation. Lorsque l'adaptateur secteur n'est pas utilisé, débranchez la fiche d'alimentation de la prise murale. Utilisez uniquement une alimentation de la tension correcte, comme indiqué sur l'adaptateur.

Dans le cas où:

... les pièces internes de l'adaptateur secteur sont exposées parce qu'il est tombé ou a été endommagé d'une autre manière:

... l'adaptateur secteur tombe dans l'eau, ou si de l'eau, un objet métallique ou une substance inflammable ou d'autres matières extérieures pénètre à l'intérieur:... vous notez quelque chose d'inhabituel à l'emploi de l'adaptateur secteur, tel que bruit anormal, chaleur, fumée ou odeur de brûlé:

ne touchez aucune pièce exposée; déconnectez immédiatement la fiche d'alimentation de la prise, et appelez votre revendeur ou le représentant Olympus local pour la révision. Continuer à utiliser l'adaptateur secteur dans ces conditions pourrait engendrer une décharge électrique, un feu ou des blessures.

Attention:

N'utilisez pas l'adaptateur secteur si la fiche d'alimentation est endommagée ou si elle ne peut pas être branchée à fond dans la fiche. Ceci pourrait causer un incendie, une surchauffe, un choc électrique, un court-circuit ou des dommages. - Débranchez la fiche d'alimentation de l'adaptateur secteur quand il n'est pas en service. Si vous ne prenez pas cette précaution, il peut se produire un incendie, une surchauffe ou un choc électrique. - Pour débrancher le cordon d'alimentation, retirez la fiche d'alimentation sans tirer sur le cordon. Ne pas tordre le cordon, ni placer d'objets lourds dessus. Cela risque d'endommager le cordon et de provoquer l'électrocution, la surchauffe ou l'incendie.

Avertissement :

• Ne touchez pas les contacts de la carte. Cela pourrait endommager la carte.
• Ne placez pas la carte dans des endroits où il y a de l'électricité statique.
• Rangez la carte dans un endroit hors de portée des enfants. En cas d'ingestion accidentelle, consultez immédiatement un médecin.

Caractéristiques principales

Commande à commutateur pour une utilisation facile et une grande réactivité. - Prend en charge deux types de mémoire : Mémoire intégrée et carte SD - Trois touches intelligentes programmables : F1, F2 et F3 (P.48). - Fonction de verrouillage pour éviter toute opération accidentelle. Voyant LED indiquant les divers états de l'enregistreur. Enregistrement au format Digital Speech Standard Pro (format DS2). - Deux modes d'enregistrement, le mode [QP] (lecture de qualité) ou le mode [SP] (lecture standard) (F S P. 40). - Fonction de chiffrement des données pour sécuriser les enregistrements sur l'appareil.

Il est possible de régler le niveau de chiffrement sur [High] (256 bit), [Standard] (128 bit) ou [No] (désactive la fonction).

• Les batteries rechargeables Ni-MH peuvent être rechargées à l'aide du câble USB ou de l'adaptateur secteur avec le support.
• Cet enregistrateur est compatible USB 2.0, permettant un transfert rapide des données vers un ordinateur.

Cinq dossiers et jusqu'à 200 fichiers par dossier, pour un maximum de 1.000 enregistrements (P.22).

Lorsque vous utilisez le logiciel ODMS (Olympus Dictation Management System), il est possible de créer jusqu'à sept dossiers (1.400 fichiers maximum) (P.47, P.49).

Grand écran LCD avec rétro-éclairage. - Fonction de verrouillage de l'appareil pour empêcher un accès non autorisé à l'appareil (e3° P.34, P.47).

Système d'authentification par mot de passe.

• Fonction de marque d'index (Index mark) utile pour rechercher des points particuliers dans les fichiers de dictée (§ P.37).
• Fonction de commentaire verbal permettant aux transcripteurs de rechercher et de dire les instructions sur leur ordinateur (§ 3 P.36).

• Réglage de priorité (P.40).

Vous pouvez régler un niveau de priorité pour chaque fichier enregistré.

• Logiciels ODMS (Olympus Dictation Management System) et DSS Player (DSS Player pour Mac) fournis (P.49).

Il est possible de gérer les fichiers enregistrés et de personnaliser les réglages de l'enregistreur.

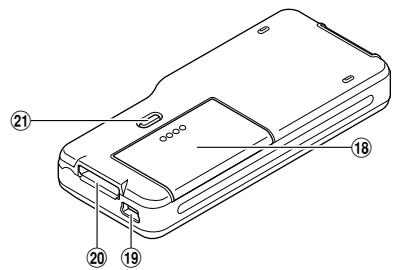

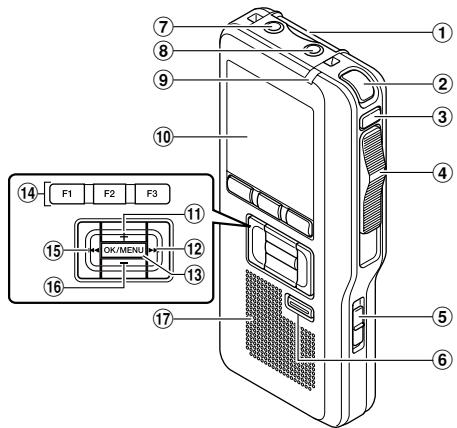

① Fente pour carte SD ② Microphone intégré ③ Touche NEW ④ Commande commutateur (REC/STOP/PLAY/REV) ⑤ Commutateur Power/HOLD ⑥ Touche ERASE ⑦ Prise EAR (écouteur) ⑧ Prise MIC (Microphone) ⑨ Voyant d'état 10 Affichage (panneau ACL) ① Touche + (Volume)

⑫ Touche Avance Rapide ( ) ⑬ Touche OK/MENU Touche (F1, F2, F3) intelligente programmable ⑤ Touche Retour Rapide (1 ⑥ Touche-(Volume) Haut-parleur intégré 18 Couvercle du logement de la batterie 19 Connecteur USB 20 Connecteur pour la base ② Touche de dégagement du couvercle du logement de la batterie

Affichage des indicateurs d'état (panneau ACL)

Affichage en mode enregistrement

Affichage en mode lecture

Affichage en mode d'enregistrement

Dossier actuel 2 Barre de progression de la mémoire restante 3 Durée d'enregistrement écoulée 4 Durée d'enregistrement restante Indicateur du niveau d'enregistrement Θ Affichage du guide des touches 7 Sensibilité du microphone Mode d'enregistrement 9 Numéro du fichier actuel

Type de batteries Nombre total de fichiers contenus dans le dossier Barre de progression de la lecture Durée de lecture écoulée Longueur de fichier Guide de bouton à glissière

Voulez afficher le guide de bouton à glissière en utilisant le « Guide de bouton à glissière » (EPA.47) des fonctions personnalisées du calculi ODMS.

[ ] : Carte SD [1] : Verrouillage de carte [In] : Mémoire intégrée [ ] : Capacité de la batterie [5] : Alimentation par l'adaptateur secteur

[1] : Verrouillage de fichier [2] : ID auteur

Remarque

• Les illustrations et les explications dans ce manuel utilisent les affichages à l'écran en anglais.

Vous pouvez sélectionner la langue d'affichage de cet enregistreur. Pour plus de détails, consultez « Language (Lang) » (« P.41).

Insertion des batteries

Cet enregistre peut être utilisé soit avec des batteries rechargeables AAA Ni-MH, soit avec des piles alcalines AAA. N'utilisez pas de batterie d'un autre type.

1 Appuyez légèrement sur le bouton de dégagement du couvercle du logement de la batterie, puis ouvrez le couvercle, comme le montre l'illustration ci-dessous.

2 Insérez deux batteries AAA en respectant les polarités, puis fermez le couvercle du logement des batteries.

• Lors du chargement de l'enregistreur, utilisez les batteries rechargeables Ni-MH fournies (BR404).
• Les batteries rechargeables Ni-MH fournies ne sont pas complètement chargées. Nous vous recommandons de les recharger complètement avant d'utiliser l'enregistreur pour la première fois ou après avoir laissé les batteries inutilisées pendant une longue période (€ 50 P.13).

Indicateur de capacité de la batterie

L'indicateur de capacité de la batterie sur l'affichage change avec la perte de capacité de la batterie.

• Quand l'indicateur s'affiche, rechargez ou remplacez les batteries le plus tôt possible. Quand la batterie est trop faible, [Battery Low] apparaît sur l'affichage et l'enregistreur s'éteint.

Remarques

• Éteignez l'enregistreur avant de replacer les batteries. Le retrait des batteries lorsque l'enregistreur est toujours en fonctionnement peut causer des dysfonctionnements, une corruption de fichiers ou une perte de fichiers.
• Après avoir remplacé les batteries, il peut être nécessaire de régler de nouveau le type de batteries et l'heure et la date si les batteries ont été retirées de l'enregistreur pendant plus de 15 minutes ou si vous avez retirrez les batteries juste après les avoir insérées dans l'enregistreur. Pour plus de détails au sujet des réglages du type de batteries et de l'heure et de la date, reportez-vous à la section « Réglage du type de batteries et de l'heure et date » (P. 20).
• Lors de la lecture d'un fichier enregistré, le fonctionnement de l'enregistreur peut s'arrêter suite à une baisse de la tension de sortie des batteries en fonction du niveau du volume même si [1] s'affiche dans l'indicateur de capacité de la batterie. Dans ce cas, diminuez le niveau du volume de l'enregistreur.

Chargement des batteries

Rechargez complètement les batteries (environ 3 heures*) avant utilisation.

• Ceci indique la durée approximative du chargement des batteries rechargeables à température ambiante lorsqu'elles sont complètement épuisées. La durée du chargement est différente en fonction de la charge restante et de l'état des batteries.

Chargement des batteries directement avec le câble USB

Après avoir inséré les batteries rechargeables NiMH dans l'enregistreur, vous pourrez les recharger en branchant l'enregistreur à un ordinateur ou à l'adaptateur secteur USB à l'aide du câble USB.

• Avant de brancher le câble USB, quittez le mode de verrouillage (E8° P. 32).

Chargement par connexion à un ordinateur via un câble USB

Chargement par connexion à un ordinateur via un câble USB

1 Démarrez l'ordinateur. 2 Branchez le câble USB sur le port USB de l'ordinateur.

3 Quand l'enregistreur est en mode d'arrêt ou qu'il est éteint, branchez le cable USB sur le connecteur USB en bas de l'enregistreur.

• Le chargement est terminé lorsque l'indicateur de capacité de la batterie devient [ ]

Chargement par connexion à un adaptateur secteur USB via un câble USB

1 Branchez le câble USB à l'adaptateur secteur USB (A514) (en option).

2 Branchez l'adaptateur secteur sur la prise secteur. 3 Quand l'enregistreur est en mode d'arrêt ou qu'il est éteint, branchez le câble USB sur le connecteur USB en bas de l'enregistreur.

• Le chargement est terminé lorsqu [L'FULL] et [Battery Full] sont affichés.

Chargement des batteries à l'aide du support

Après avoir inséré les batteries rechargeables Ni-MH dans l'enregistreur, vous pouvez les recharger à l'aide du support associé au câble USB ou à l'adaptateur secteur.

La version « Standard » du DS-5500 n'inclut ni le support ni l'adaptateur secteur (en option).

Rechargement à l'aide du support et de l'adaptateur secteur

1. Branchez l'adaptateur secteur au support. 2. Appuyez fermement sur l'enregistreur pour le faire entrer jusqu'au bout dans le support, comme le montre l'illustration.

Le voyant CHARGE clignote et le rechargement commence. Utilisez l'adaptateur secteur fourni (A517).

Remarques

• Si le type de batteries est réglé sur [Alkaline], il est impossible de charger les batteries (E 5 P.20).
• Si [⊗] et [Cannot Charge] s'affichent à l'écran, il est impossible de charger les batteries. Lorsqu'une erreur survient pendant le chargement, les indicateurs ci-dessous s'affichent et le chargement s'arrête.

[HT]: température élevée anormale [0] [tOL0]: température basse anormale [1] alimentation du bus USB insuffisante ou toute autre erreur

• Il se peut que les modèles de batteries différents du modèle inclus ne puissent pas être rechargés. L'enregistreur ne peut pas être rechargé si l'ordinateur n'est pas allumé. De même, l'enregistreur ne peut pas être rechargé quand l'ordinateur est en veille, en hibernation ou en veille prolongée.
• Il se peut que le chargement des batteries par branchement du câble USB ne fonctionne pas correctement en fonction de la capacité d'alimentation du port USB de votre ordinateur. Utilisez l'adaptateur secteur à la place.
• Ne chargez pas l'enregistreur via un hub USB.
• Ne mettez pas ou ne retirez pas les batteries si le cable USB est branché.
• Insérez le câble USB correctement dans le connecteur USB. Sinon, l'enregistreur ne pourrait pas fonctionner correctement. Utilisez le câble USB dédié fourni. Si vous utilisez le câble d'un autre fabricant, vous risquez de provoquer un dysfonctionnement de l'enregistreur. De même, n'utilisez jamais ce câble dédié avec des produits d'autres fabricants.
• Ne mettez ni n’ôtez l’enregistreur du support lorsqu’il est en marche. Lorsque [Composite] est défini dans les paramètres de classe USB (P.42):

Le chargement est impossible si l'enregistreur est en cours de fonctionnement. Le chargement commencera 1 minute après la fin de l'opération. Le chargement peut ne pas être possible en fonction de l'application en cours d'utilisation sur l'ordinateur connecté.

Utilisation de batteries rechargeables ni-mh

Les batteries rechargeables Ni-MH fournies sont destinées exclusivement à une utilisation avec l'enregistreur vocal Olympus DS-5500. Ne les utilisez pas en combinaison avec d'autres équipements électroniques.

Précautions concernant les batteries rechargeables

Lisez attentivement les instructions suivantes lorsque vous utilisez la batterie.

Décharge:

Les batteries rechargeables se déchargent naturellement lorsque vous ne les utilisez pas. Préparez-vous de les recharger avant leur emploi.

Durée de vie des batteries :

Avec le temps, la batterie rechargeable peut s'user progressivement. Si la durée de fonctionnement est réduite même quand la batterie rechargeable est entièrement rechargée dans les conditions spécifiées, remplacez-la par une batterie neuve.

Température d'utilisation:

Les batteries rechargeables sont des produits chimiques. L'efficacité de la batterie peut varier même lorsqu'elle est utilisée dans la plage de température recommandée.

C'est un aspect inhérent à ces produits.

Plage de température recommandée pour l'utilisation:

Pendant l'utilisation : de 0 à 42°C

Recharge : de 5 à 35°C

Rangement pour une période prolongée : de -20 à 30°C

Le fait d'utiliser la batterie sans tenir compte de la plage de température ci-dessus peut réduire son efficacité et sa durée de vie.

Remarques

Cet enregistreur est uncon qu pour recharger complètement les batteries quel que soit leur niveau d’énergie. Cependant, pour oblirnir les meilleurs résultats en chargeant des batteries rechargeables achetées récemment ou des batteriés rechargeables qui n’ont pas été utilisées pendant une longue période (plus d’un mois), il est recommendé de recharger complètement les batteries puis de les décharger de façon répetée 2 ou 3 fois. - Quand la batterie rechargeable usée doit être jetée, faites en sorte que cela soit effectué conformément aux lois en vigueur dans votre pays. Contactez notre centre local de recyclage pour connaître les méthodes d’élimination appropriées. - Si la batterie n’est pas entièrement déchargée avant son élimination, protégez-la contre les courts-circuits (en isolant par exemple les contacts avec un morceau de bande adhésive).

Soucieux de pouvoir éliminer les batteries sans polluer, Olympus a conclu en Allemagne un contrat avec GRS (système collectif de reprise des piles et des batteries).

Alimentation par l'adaptateur secteur ou le câble USB

Utilisez l'adaptateur secteur ou le câble USB lorsque vous enregistrez pendant une durée prolongée. La version « Standard » du DS-5500 n'inclut ni la station d'accueil ni l'adaptateur secteur (en option).

Utilisation de l'adaptateur secteur

Branchez l'adaptateur secteur dans une prise de courant domestique et branchez la fiche d'alimentation à l'enregistreur par l'intermédiaire de la station d'accueil.

• Eteignez toujours l'enregistreur avant de brancher l'alimentation.

Détection d'une tension anormale

Si l'enregistreur détecte une tension d'alimentation c.c. située hors de la limite autorisée (4,5-5,5 V), [Power Supply Error Remove Power Plug] apparaît sur l'affichage et toutes les opérations sont arrêtées. L'enregistreur ne peut pas être utilisé si une tension anormale est détectée. Arrêtez d'utiliser l'enregistreur.

Utilisation du câble USB

1 Vérifiez que l'enregistreur est en mode d'arrêt. 2 Branchez le câble USB à l'enregistreur tout en appuyant sur la touche OK/MENU.

Mise en marche de l'enregistreur

Lorsque l'enregistreur est éteint, faites glisser le commutateur POWER/HOLD dans le sens de la flèche.

Arrêt de l'enregistreur

Faites glisser le commutateur POWER/HOLD dans le sens de la flèche et maintenez-le dans cette position pendant au moins 0,5 seconde.

Carte mémoire

Cet enregistreur utilise deux types de mémoire : une mémoire intégrée et une carte SD en tant que mémoire supplémentaire.

Lorsqu’une carte SD est utilisée, vous pouvez retirer le contenu enregistré dessus en toute sécurité en cas de dysfonctionnement de l’enregistreur.

Description de la carte

L'enregistreur accepte des cartes mémoire de capacité allant de 512 Mo à 32 Go.

Compatibilité des cartes

Pour obtenir une liste de cartes compatibles avec l'enregistreur, veuillez consulter la page d'accueil du produit sur le site Web d'Olympus correspondant à votre région ou contactez le revendeur Olympus auprès duquel vous avez acheté le produit.

Remarques

Lors de l'initialisation (formatage) d'une carte, vérifiez que des données indispensables ne s'y trouvent pas avant. L'initialisation efface complètement les données de la carte. - Il se peut que les cartes initialisées (formatées) par un autre appareil, comme un ordinateur, ne soient pas reconnues. Veillez à les formater avec cet enregistreur avant de les utiliser. - La carte a une durée de vie limitée. Lorsqu'elle arrive en fin de vie, l'écriture ou l'effacement des données sur la carte devient impossible. Dans ce cas, remplacez la carte. - Si vous utilisez un adaptateur PC pour carte compatible avec la carte pour y enregistrer ou détruire des données, la durée d'enregistrement maximale de la carte peut s'en trouver réduite. Pour revenir à la durée d'enregistrement originale, initialisez/formatez la carte dans l'enregistreur.

Insertion d'une SD carte

Insérez complètement la carte SD dans la fente, avec la carte orientée dans le sens indiqué sur l'illustration ci-dessous, jusqu'à ce que vous entendez un déclic de mise en place. - Tenez la carte droite pendant que vous l'inserez.

Reconnaissance de la carte

Après l'insertion de la carte SD, le message [Please Wait] clignote sur l'affichage pendant que l'enregistreur reconnaît la carte SD.

Ejection de la SD carte

Poussez la carte SD vers l'intérieur pour la déverrouiller et la faire sortir de la fente.

Tenez la carte droite et tirez-la de la fente.

Remarques

• Si la carte est insérée à l'envers ou en biais, vous risquez d'endommager la zone de contact ou de coincer la carte.
• Si la carte n'est pas entièrement insérée dans la fente, les données ne pourront pas être enregistrées correctement. Lorsqu'une carte non formatée est insérée dans la fente, l'enregistreur affiche automatiquement les options du menu de formatage (P.45). Utilisez uniquement des cartes formattées à l'aide de l'enregistreur (P.45).
• Ne retirez jamais la carte quand l'enregistreur est en cours de fonctionnement car cela pourrait endommager les données.
• Appuyez sur la carte vers l'intérieur pour l'éjecter, le fait de relâcher votre doigt trop rapidement peut entraîner une éjection inattendue de la carte.
• Il se peut que l'enregistreur ne reconnaisse pas correctement la carte même si elle est compatible avec l'appareil.
• La performance de traitement d'une carte est diminuée en cas d'enregistrements et de suppressions répétés. Dans ce cas, formatez la carte (E5P.45).

Réglage du type de batteries et de l'heure et date

Lorsque vous utilisez l'enregistreur pour la première fois après son achat, ou quand les batteries ont été insérées sans que l'appareil n'ait été utilisé pendant une longue période, l'écran de réglage du type de batteries et l'écran de réglage de l'heure et de la date s'affichent. L'écran de réglage du type de batteries s'affiche également après avoir remplacé les batteries.

Cependant, lorsqu'un mot de passe a été défini comme fonction de verrouillage de l'appareil (P. 34), l'enregistreur passe à l'écran de réglage du type de batteries et à l'écran de réglage de l'heure et de la date après confirmation (déverrouillage).

1 Allumez l'enregistreur (p.18).

L'écran de réglage du type de batteries s'affiche après avoir affiché le message [Please select Battery].

2 Appuyez sur la touche + ou - pour sélectionner [ni-mh] ou [alkaline].

[Ni-MH]:

A sélectionner si vous utilisez des batteries rechargeables Ni-MH.

[Alkaline]:

À sélectionner si vous utilisez des piles alcalines.

Le réglage s'affiche à l'écran comme [N] (Ni-MH) ou [Al] (alcaline).

3 Appuyez sur la touche ok/menu pour terminer le réglage.

L'écran de réglage de l'heure et de la date peut s'afficher après avoir affiché le message [Set Time & Date]. Dans ce cas, procédez comme indiqué à la section « Réglage de l'heure et de la date [Time & Date] » (§3 p. 20).

Réglage de l'heure et de la date [time & date]

Si vous avez réglé l'heure et la date à l'avance, les informations concernant l'enregistrement du fichier audio sont automatiquement mémorisées pour chaque fichier. L'heure et la date doivent être réglées à l'avance pour faciliter les tâches de gestion de fichiers.

1 Appuyez sur la touche l ou l pour sélectionner l'élément à configurer.

Sélectionnez l'élément parmi « Heure », « Minute », « Année », « Mois » et « Jour » avec un point clignant.

2 Appuyez sur la touche + ou - pour configurer l'élément.

Vous pouvez choisir l'affichage de 12 heures ou de 24 heures en appuyant sur la touche F2 (24H) pendant que vous reglez les heures et les minutes.

• Vous pouvez choisir l'ordre du « Mois », « Jour » et de « Année » en appuyant sur la touche F2 (D/M/Y) pendant que vous les configrez.

3 Appuyez sur la touche ok/menu pour valider le réglage.

L'horloge démarrera à partir de la date et de l'heure configurées. Appuyez sur la touche OK/MENU en fonction du signal horaire.

Remarques

Le fait de régler le commutateur sur une position autre que STOP (■) pendant le réglage de l'heure et de la date annule ce réglage. L'enregistreur revient à l'heure et à la date précédentes. - Vous pouvez régler l'heure et la date depuis votre ordinateur avec les logiciels ODMS et DSS Player (E-P.47).

Modifier l'heure et la date

Si l'heure et la date actuelles ne sont pas correctes, régalez-les en suivant la procédure ci-dessous.

1 Lorsque l'enregistreur est en mode d'arrêt, appuyez sur la touche OK/MENU. 2 Appuyez sur la touche + ou - pour sélectionner [Device Menu] 3 Appuyez sur la touche OK/MENU. 4 Appuyez sur la touche + ou - pour sélectionner [Time & Date].

5 Appuyez sur la touche ok/menu.

• Les étapes suivantes sont les mêmes que celles de l'étape 1 à l'étape 3 « Réglage de l'heure et date [Time & Date] » (E. P.20).

Enregistrement

L'enregistrement possède cinq dossiers par défaut, [A], [B], [C], [D] et [E], et vous pouvez les sélectionner en appuyant sur la touche F1 (FOLDER).

Vous pouvez utiliser ces cinq dossiers de manière sélective pour différencier le type d'enregistrement. Jusqu'à 200 messages sont enregistrables par dossier.

En outre, le mode d'enregistrement par défaut est [QP].

Fonction d'enregistrement

Avant de commencer à enregistrer sur un fichier enregistré précédemment, la fonction RECORD peut être réglée sur l'une des options suivantes:

Annexer: Ajoute le nouvel enregistrement à la fin du fichier enregistré précédemment (P.23). Overwrite (par default): Ecrase et supprime une partie du fichier enregistré précédemment à partir de la position (P.24). - Insérer: Le fichier enregistré est inséré au milieu du fichier enregistré précédemment, à partir de la position d'enregistrement. Le fichier original est conservé (E8 P.25).

Par défaut, la fonction RECORD est configurée pour enregistrer avec l'option d'écrasement.

L'enregistrement débutera à partir de la position actuelle du fichier existant.

Réglages relatifs à l'enregistrement

Les réglages relatifs à l'enregistrement peuvent être configurés afin d'assurer un environnement d'enregistrement approprié.

• Enregistrement mains-libres (P.26).
• Contrôle de l'enregistrement (P.26). Commentaire oral (P.36). Fichiers d'opération en cours [Pending] (P.40). Sensibilite du microphone [Mic Sense] (P40).
• Modes d'enregistrement [Rec Mode] (≈ P.40). Utilisation du déclenchement à la voix VCVA (P.40).

Nouvel enregistrement

Créez un nouveau fichier pour l'enregistrement.

1 Appuyez sur la touche NEW pour créer un nouveau fichier.

• Il est possible de sélectionner le type de travail dans la liste des types de travaux téléchargés à l'aide du logiciel ODMS (P.47). a) Identifiant de l'auteur sélectionné b) Nouveau numéro de fichier ⟨c⟩ Durée d'enregistrement restante

2 Mettez le commutateur en position REC () pour commencer à enregistrer.

Le voyant d'état rouge s'allume. Tournez le microphone dans la direction de la source à enregistrer. Vous pouvez changer l'affichage de l'écran en appuyant sur la touche F2 (DISPLAY) pendant l'enregistrement.

3 Mettez le commutateur en position STOP (■) pour arrêter l'enregistrement.

• Si vous souhaitez ajouter un enregistrement complémentaire au même fichier, mettez à nouveau le commutateur en position REC (●).

Remarques

• Pendant l'enregistrement, un bip retentit quand la durée d'enregistrement restante atteint 60, 30 et 10 secondes.
• Lorsque le temps d'enregistrement restant est de 60 secondes, le voyant d'état commence à clignoter. Le voyant clignote plus rapidement lorsque la durée d'enregistrement restante passe de 30 à 10 secondes.
• [Memory Full] ou [Folder Full] s'affichent lorsque la mémoire ou le fichier sont saturés. Effacez les fichiers inutiles avant de continuer à enregistrer.
• Suprimez les fichiers dont vous n'vez pas besoin avant de continuer à enregistrer (P.29) ou transférez les fichiers de dictée sur votre ordinateur (P.49).
• Changez le support d'enregistrement dans le réglage [Memory Select] (P. 42) ou insérez une autre carte.

Écranement d'enregistrement

Vous pouvez écraser un fichier enregistré précédemment à partir de tout point du fichier. Lorsque l'option d'écrasement est utilisée, la partie écrasée est effacée.

1 Sélectionné et lisez le fichier que vous souhaitez écraser.

• Arrêtez la lecture au point où vous souhaitez démarrer l'écrasement.

2 Mettez le commutateur en position REC () pour démarrer l'écrasement.

Levertant d'état rouge s'allume. a Durée d'enregistrement écoulée b Durée d'enregistrement total du fichier sélectionné

Remarque

• Vous ne pouvez pas sélectionner un mode d'enregistrement différent de celui réglé dans le fichier d'origine.

Enregistrement d'insertion

Des informations complémentaires peuvent être insérées dans des fichiers précédemment enregistrés.

1. Sélectionnez et lisez le fichier dans lequel vous souhaitez insérer un enregistrement. 2. Pendant la lecture du fichier, appuyez sur la touche F1 (INSERT) si vous souhaitez insérer des informations complémentaires.

• [Insert Rec] s'affiche.

3 Mettez le commutateur en position REC () pour démarrer l'insertion d'informations complémentaires. Le voyant d'état bleu s'allume. [Insert Rec] et la durée restante d'enregistrement s'affichent alternativement. 4 Mettez le commutateur en position STOP (■) pour arrêter l'insertion des informations complémentaires.

Remarques

L'heure et la date d'enregistrement sont remises à jour à l'heure et à la date du dernier enregistrement inséré. - Vous ne pouvez pas sélectionner un mode d'enregistrement différent de celui réglé dans le fichier d'origine.

Enregistrement mains-libres

L'enregistreur peut être utilisé comme dispositif d'enregistrement mains-libres. Pour configurer l'enregistreur pour le fonctionnement mains-libres, branchez le commutateur au pied optionnel Olympus à l'arrière du support et mettez l'enregistreur dans le support.

Vous pouvez régler la fonction mains-libres de l'enregistreur sur [Dictation] (par défaut) ou [Transcription] en utilisant les fonctions personnalisées du logiciel ODMS (P47). À l'aide du logiciel ODMS, vous pouvez également modifier les fonctions des pédales.

Pour plus de détails, veuillez consulter l'aide en ligne du logiciel ODMS (P.50).

Remarques

• Réglez le commutateur sur la position STOP (■) avant de brancher l'enregistre à la station d'accueil pour un enregistrement mains-libres.
• Pour enregistrer avec une meilleure qualité avec la fonction mains-libres, réglez la sensibilité du microphone sur le mode [Conference] (E&P P.40), ou utilisez un microphone externe.

Contrôle d'enregistrement

Il est possible de contrôler votre enregistrement en l’écoutant même lorsqu’il est en cours d’enregistrement. Pour ce faire, insérez la fiche de l’écouteur dans la prise pour écouteur et utilisez la touche + ou - pour régler le niveau sonore.

Remarques

Lorsque vous branchez la fiche d'un écouteur ou d'un microphone externe, insérez complètement la fiche comme indiqué sur l'illustration ci-dessus. - Afin d'éviter toute irritation de l'oreille, introduisez l'écouteur après avoir baissé le volume. - Ne posez pas de casque à proximité du microphone car cela causerait un retour.

Vous pouvez démarrer un fichier à partir de n'importe quel point.

Le voyant d'état vert s'allume.

• Celui-ci peut être réglé entre [00] et [30].

3 Mettez le commutateur en position STOP (■) là où vous souhaitez interrompre la lecture.

Fonctions de lecture	Opération	Comment annuler
Avance rapide (FF)	Appuyez une fois sur la touche▶en mode d'arrêt.	Mettez le commutateur sur une autre position que STOP (■).L'enregistreur commence à la position régée.Appuyez sur la touche OK/MENU.
Retour rapide (REW)	Appuyez une fois sur la touche▶en mode d'arrêt.
Repérage (Cue)	Appuyez sur la touche▶ et maintainez-la enforcée en mode d'arrêt ou de lecture.	Relâchéz la touche.
Revue (Rev)	Appuyez sur la touche▶ et maintainez-la enforcée en mode d'arrêt ou de lecture.	Relâchéz la touche.
	Mettez le commutateur en position REV («).	Relâchéz la Commande commutateur.
Vitesse de lecture	Appuyez sur la touche F2 (SPEED) pendant la lecture.La vitesse de lecture change à chaque pression de la touche F2 (SPEED).Play (lecture):Lecture à vitesse normale.Slow Play (lecture lente):La vitesse de lecture ralentit (-50 %) et « Slow play » s'affiche.Fast Play (lecture rapide):La vitesse de lecture accélère (+50 %) et « Fast play » s'affiche.

Remarques

• Si vous appuyez sur la touche ▶ une fois pendant l'avance rapide ou deux fois en mode d'arrêt, l'enregistreur s'arrête à la fin du fichier (F. Skip).
• Si vous appuyez sur la touche ▶ une fois pendant le rembobinage ou deux fois en mode d'arrêt, l'enregistreur s'arrête au début du fichier (B. Skip). Si vous appuyez sur la touche ▶ dans les 2 secondes, l'enregistreur saute au début du fichier précédent.
• Si vous appuyez sur la touche▶ et la maintenance enforcée pendant l'avance rapide (FF), l'enregistreur continue à sauter les fichiers en avant.
• Si vous appuyez sur la touche ▶ et la maintenance enforcée pendant le rembobinage (REW), l'enregistreur continuera à sauter les fichiers en arrière.
• La vitesse de repérage (Cue) et de revue (Review) peut être réglée entre [Speed1] et [Speed5] ( ^.42 ). Le son de lecture de repérage et de revue peut être réglé sur [On] ou [Off] ( ^.42 ).

Effacement de fichiers

Un fichier sélectionné peut être effacé d'un dossier. De même, tous les fichiers d'un dossier peuvent être effacés simultanément.

1. Sélectionnez le fichier que vous souhaitez effacer. 2. Appuyez sur la touche ERASE. 3. Appuyez sur la touche + pour sélectionner [Erase in Folder] ou [File Erase].

[Erase in Folder]:

Tous les fichiers dans un dossier peuvent être effacés simultanément.

[FileErase]:

Un fichier est effacé.

4 Appuyez sur la touche OK/MENU.

5 Appuyez sur la touche + pour sélectionner [Start], puis appuyez sur la touche OK/MENU.

L'affichage passe à [Erase !] et l'effacement commence. - [Erase Done] s'affiche lorsque le fichier a été effacé. Les nombres de fichiers seront réactifs automatiquement.

Remarques

• Un fichier effacé ne peut pas être rétabli.

Le processus d'effacement peut prendre jusqu'à 10 secondes. N'interrompez pas ce processus ou les données pourraient être endommagées.

• Les fichiers ne peuvent pas être effacés dans les cas suivants.
• Fichiers verrouillés (E8 P.40).
• Fichiers stockés sur une carte SD verrouillée.

Effacement partiel d'un fichier

Toute partie inutile d'un fichier peut être effacée.

2 Appuyez sur la touche ERASE au point où vous souhaitez commencer l'effacement.

• Alors que la lecture continue, [Erase Start] s'affiche à l'écran.
• Si vous appuyez sur la touche F2 (▶), la lecture passera (F. Skip) à la fin du fichier puis s'arrête. En cas de commentaire oral (E-P.36) avant la fin du fichier, cet emplacement sera réglé automatiquement comme point de fin de l'effacement partiel.
• Si vous appuyez sur la touche F1 (↓), la lecture reviendra en arrêt (B. Skip) et reprendra à la position de début de l'effacement partiel. La lecture continuera jusqu'à la fin du fichier ou jusqu'à la confirmation du point de fin de l'effacement partiel.

3 À la position où vous souhaitez finir la suppression partielle, appuyez sur la touche ERASE.

• Le point de début de l'effacement (heure) réglé à l'étape 2 et le point de fin (heure) réglé à cette étape s'affichent alternativement pendant 8 secondes.
• Si vous laissiez la lecture se poursuivre jusqu'à la fin du fichier, ou en cas de commentaire oral (P.36) avant la fin, cet emplacement sera considéré comme point de fin de l'effacement partiel.

4 Appuyez sur la touche ERASE pour confirmer l'effacement.

L'affichage passe à [Partial erasing!] et l'effacement commence. Quand [Partial erase completed.] s'affiche, l'effacement partiel est terminé.

Remarques

• Si vous n'appuyez pas sur la touche ERASE dans les 8 secondes suivant l'affichage alternatif de [Start point] et [End point], l'enregistreur revient à l'état d'arrêt.
• Un fichier effacé ne peut pas être rétabli.
• Le processus d’effacement peut prendre jusqu’à 10 secondes. N’interrompez pas ce processus ou les données pourraient être endommagées.
• Les fichiers ne peuvent pas être partiellement effacés dans les cas suivants.
• Fichiers verrouillés (P.40).
• L'effacement partiel n'est pas possible pour les parties de fichiers contenant un commentaire oral (E° P.36).
• Fichiers stockés sur une carte SD verrouillée.

Utilisation de la fonction de verrouillage

Faites glisser le commutateur POWER/HOLD en position [HOLD] pour permettre l'enregistreur en mode de verrouillage. En mode de verrouillage, toutes les opérations des touches sont verrouillées.

Quitter le mode de verrouillage

Faites revenir le commutateur POWER/HOLD sur la position par défaut.

Remarques

• Si vous appuyez sur n'importe quelle touche en mode de verrouillage, la date et l'heure actuelles s'affichent à l'écran pendant environ 2 secondes.
• Si vous faites glisser le commutateur POWER/HOLD en position [HOLD] pendant l'enregistrement ou la lecture, les opérations des touches sont verrouillées, mais l'enregistrement ou la lecture continue jusqu'à la fin.

Modification des dossiers

1 Appuyez sur la touche F1 (FOLDER) pendant que l'enregistreur est en arrêt. L'écran de liste des dossiers s'affiche. 2 Appuyez sur la touche + - ou F1 (FOLDER) pour sélectionner le dossier, puis appuyez sur la touche OK/MENU.

Sélection d'un fichier

1. Appuyez sur la touche ▶ lou▶ pendant que l'enregistreur est à l'écran.

Numéro du fichier actuel Nombre total de fichiers enregistrés dans le dossier

Informations sur le fichier attaché

L'enregistrement peut afficher plusieurs informations liées au fichier actuel.

Sélectionnez le fichier contenant les informations à afficher.

2 Appuyez sur la touche F3 (INFO).

• Les informations suivantes s'affichent. [Name] [Date] [Author ID] [Work Type]

Fonction de verrouillage de l'appareil

L'accès à l'enregistreur peut être restreint grâce à l'utilisation de la fonction de verrouillage de l'appareil. L'authentification par mot de passe peut être plus sûre pour vos données en cas de perte de l'enregistreur.

Le mot de passe peut être réglé à l'aide du logiciel ODMS (cf. p. 47).

Une fois l'enregistrement du mot de passe effectué, l'enregistreur demande le mot de passe au démarrage.

1 Utilisez les touches +,-, ou l<4 pour sélectionner un chiffre.

Enter Password

01234

56789

2. Appuyez sur la touche OK/MENU pour régler un chiffre.

• Le signe [^*] apparait à la place du premier chiffre sélectionné et le curseur clignotant se déplace sur le suivant (vers la droite). Repétez les étapes 1 et 2 pour saisir les quatre chiffres.
• En appuyant sur la touche ERASE à tout moment, vous effacez le dernier chiffre entré et déplacez le curseur sur le chiffre précédent (vers la gauche).

Enter Password

01234

56789

3 Une fais les quatre chiffres saisis, appuyez sur la touche F2 (ENTER).

Si les quatre chiffres saisis correspondant au mot de passe enregistré, le message de démarrage s'affiche et l'enregistreur démarre.

Enter Password

****

01234

56789

ENTER

Le mot de passe par défaut lorsque vous utilisez le logiciel ODMS pour la première fois est « 0000 »

Mode d'arrêt d'authentification

Si le mot de passe ne correspond pas après cinq essais consécutifs, l'enregistreur entre en mode d'arrêt d'authentication pendant dix minutes. Après dix minutes, l'histoire des mots de passe est supprimée et l'enregistreur revient à l'écran de saisie de mot de passe.

Enter Password

Device is

Locked

09:59

Réglage de l'identifiant auteur et du type de travail

Chaque fichier enregistré sur l'appareil comprend l'Identifiant Auteur et le type de travail, qui font partie des informations d'en-tête. Pour créer des Identifiant Auteur et des types de travail, utilisez le logiciel ODMS fourni afin de créer et télécharger une liste de données (liste d'Identifiant Auteur et de types de travail) sur l'enregistreur.

Pour plus de détails, veuillez consulter l'Aide en ligne du calculiciel ODMS (E8° P.50).

Par défaut, l'ID auteur est « DS5500 »

1 Allumez l'enregistreur.

• Une fois [Prompt for author ID at Power-on.] réglé à l'aide du logiciel ODMS (P.47), la liste des ID auteur enregistrés s'affiche.

3 Appuyez sur la touche ok/menu pour sélectionner l'identifiant.

• Les enregistrements créés par la suite compteront dans leur en-tête l'Identifiant de l'auteur sélectionné.

Remarque

• Vous pouvez enregistrer jusqu'à 10 l'Identifiant Auteur (jusqu'à 16 caractères maximum).

Réglage d'un type de travail

Voulez enregistrer et télécharger sur l'enregistrure jusqu'à 20 types de travail à l'aide du logiciel ODMS. Chaque type de travail peut avoir jusqu'à 10 éléments optionnels associés. Les types de travail et les éléments optionnels peuvent être utilisés sur l'enregistrure pour alimenter les informations d'en-tête du fichier enregistré. Consultez l'aide en ligne du logiciel ODMS pour l'enregistrement/la configuration des éléments optionnels à l'aide du logiciel ODMS (P.50). Les informations de type de travail des fichiers enregistrées ou téléchargées peuvent être modifiées à l'aide des réglages de menu de l'enregistrure (P.43).

Lorsque l'enregistreur est en mode d'arrêt, appuyez sur la touche NEW.

• Si [Prompt for Worktype ID on new recordings.] a été rédigé à l'aide du logiciel ODMS (P.47), les types de travail téléchargés sur l'enregistreur apparaissent dans une liste.

3 Appuyez sur la touche ok/menu pour régler le type de travail.

• Le type de travail sélectionné et un maximum de 10 éléments optionnels associés peuvent être enregistrés en tant qu'informations d'en-tête du fichier.
• Il est possible d'ajouter une valeur supplémentaire à la liste des éléments optionnels du type de travail sélectionné. Pour ce faire, accédez à l'écran des informations sur le type de travail (P.43). Pour plus de détails, veillez consulter l'aide en ligne du logiciel ODMS (P.50).

Commentaire oral

Les commentaires oraux sont utiles pour ajouter des instructions orales pendant l'enregistrement. Il est possible de rechercher et de lire les commentaires oraux à l'aide des logiciels ODMS et DSS Player. Les commentaires oraux sont également utiles pour donner des instructions aux transcribeurs.

1 Lorsque l'enregistre est en mode d'enregistrement, appuyez sur la touche F1 (VERBAL) et maintenez-la enfoncée.

• Les données enregistrées pendant la pression de la touche F1 (VERBAL) seront enregistrées comme commentaire oral.

1 Appuyez sur la touche l ou et maintenez-la enfoncée pendant la lecture d'un fichier.

L'enregistreur s'arrête pendant 1 seconde lorsqu'il détecte le commentaire oral.

Effacer un commentaire oral

1 Appuyez sur la touche ERASE pendant la lecture d'un commentaire oral. 2 Appuyez sur la touche + pour sélectionner [Clear], puis appuyez sur la touche OK/MENU.

Remarques

• Vous pouvez insérer jusqu'à 32 commentaires ouaux dans un fichier.
• Lorsqu'un fichier est verrouillé ou en lecture seule, ou lorsque la carte SD est verrouillée, les commentaires ne peuvent pas être effacés. Lorsque l'enregistreur est réglé en mode DSS Classic, il n'est pas possible d'enregistrer des commentaires ouaux.

Il est possible de placer des marques index dans un fichier pendant l'enregistrement ou la lecture. Les marques index permettent d'identifier rapidement et facilement les parties importantes ou significatives d'un fichier.

Lorsque l'enregistreur est en mode d'enregistrement ou de lecture, appuyez sur la touche F3 (INDEX)

• Un numéro d'index s'affiche à l'écran et le voyant d'état se met à clignoter.

1 Appuyez sur la touche ▶ l ou l< et maintenez-la pendant la lecture d'un fichier.

L'enregistreur s'arrête 1 seconde lorsqu'il arrive à une marque index.

Effacement d'une marque index

1 Sélectionnez un fichier contenant les marques d'index que vous souhaitez effacer. 2 Appuyez sur la touche ou | pour sélectionner la marque d'index à effacer. 3 Appuyez environ 2 secondes sur la touche ERASE pendant l'affichage du numéro d'index.

La marque d'index est effacée.

Remarques

• Jusqu'à 32 marques d'index peuvent être posées dans un fichier. Lorsqu'un fichier est verrouillé ou en lecture seule, ou lorsque la carte SD est verrouillée, les marques d'index ne peuvent pas être efficaces.
• Si l'enregistreur est réglé en mode DSS Classic, les marques d'index sont limitées à 16 maximum pour chaque fichier.

Comment utiliser le menu

Procédez comme suit pour régler chaque élément de menu.

Lorsque lenregistre est en mode dart, appuyez sur la touche ok/menu.

Le menu s'affiche à l'écran.

2 Appuyez sur la touche + ou - pour sélectionner le menu qui contient l'élément que vous souhaitez régler.

3 Appuyez sur la touche ok/menu.

• Les éléments de réglage du menu sélectionné s'affichent.

5 Appuyez sur la touche ok/menu.

• Les réglages de l'élementération s'affichent.

6 Appuyez sur la touche + ou - pour modifier le réglage.

• Si vous appuyez sur la touche ! - sans appuyer sur la touche OK/MENU, les réglages sont annulés et vous revenez à l'écran précédent.

• Vous serez informés que les réglages ont bien été définis via l'écran.

8 Appuyez sur la touche F3 (EXIT) pour referrer le menu.

liste de menus
File Menu	[Priority]
	[Pending]
	[File Lock]
	[Work Type]
	[Information]
Rec Menu	[Mic Sense]
	[Rec Mode]
	[VCVA]
LCD/Sound Menu	[Backlight]
	[Contrast]
	[LED]
	[Beep]
	[Language(Language)]
Device Menu	[Memory Select]
	[Cue/Rev]
	[Power Save]
	[Time & Date]
	[USB Connect]
	[USB Class]
	[Reset Settings]
	[Format]
	[Memory Info.]
	[System Info.]

Par défaut, la touche F2 est programmée avec la fonction Priority. Vous pouvez également effectuer le réglage à partir du menu. Vous pouvez régler un niveau de priorité pour chaque fichier enregistré. Vous pouvez sélectionner « High » ou « Normal ». Le réglage par défaut est le niveau normal.

[Set]:

Niveau elevé.

[Cancel]:

Niveau normal.

• À chaque pression de la touche F2 (PRIORI) le niveau de priorité est modifié (High/Normal).

Quand vous régalez le fichier sur [Pending], il devient « Fichier en attente ». Si « Téléchargement fichier » est réglé sur « Fichiers terminés » à l'aide du logiciel ODMS, le fichier [Pending] n'est pas transféré et seul le fichier [Finished] (fichier modifié) est transféré sur votre ordinateur.

[Pending]:

Pour un fichier d'« Édition » et [2] s'affiche à l'écran.

[Finished]:

Pour un fichier «déjà édité».

La fonction de verrouillage des fichiers vous permet d’empêcher l’effacement accidentel de fichiers importants.

[On]:

Verrouille le fichier et évite son effacement.

s'affiche à l'écran.

[Off]:

Déverrouillez le fichier et permettez son effacement.

Les informations de type de travail des fichiers enregistrées ou téléchargées peuvent être modifiées à l'aide des réglages de menu de l'enregistreur.

Pour plus de détails, consultez « Modification du type de travail » (P.43).

Information

Plusieurs informations liées au fichier actuel peuvent être affichées.

Vous pouvez choisir entre trois sensibilités de microphone selon vos besoins d'enregistrement : [Dictation] pour la dictée orale, [Conference] pour les réunions et les conférences accueillant un petit nombre de personnes et [Close-Talk] pour les enregistrements dans un environnement bruyant. [Conference]: Convient pour enregistrer des réunions et des séminaires où il y a peu de monde. [Dictation]: Sensibilité d'enregistrement la plus basse convenant pour la dictée.

[Close-Talk]:

Sensibilité d'enregistrement la plus basse qui permet d'enregistrer lessons les plus proches uniquement.

Le réglage s'affiche à l'écran comme [D01], [D02], ou [D51].

Le mode d'enregistrement peut être réglé sur [QP] (lecture de qualité) et [SP] (lecture standard).

• Vous ne pouvez pas sélectionner le mode [QP] lorsque l'enregistrement est réglé sur le mode DSS classique. Pour plus de détails, consultez « Enregistrement » dans « Personnalisation de l'enregistreur » (P.47)

La fonction VCVA permet de prolonger la durée d'enregistrement et d'économiser la mémoire en arrêtant l'enregistrement pendant les périodes de silence, ce qui contribue à rendre la lecture plus efficace. Quand le microphone détecte que les sons ont atteint le niveau de volume seuil préréglé, le VCVA (Variable Control Voice Actuator) intégré démarre automatiquement l'enregistrement et s'arrête quand le volume descend sous le seuil.

1 Sélectionnez [On]. 2 Mettez le commutateur en position REC () pour démarrer l'enregistrement.

Lorsque le volume est inférieur au niveau de déclenchement préréglé, l'enregistrement s'arrête automatiquement après 1 seconde environ, et l'affichage [Standby] clignote sur l'écran. Le voyant d'état s'allume lorsque l'enregistrement démarre et clignote lorsqu'il est mis en pause.

(a) Indicateur VCVA b Indicateur de niveau métètre (change en fonction du volume sonore pendant l'enregistrement)

Ajustement du niveau d'activation de démarrage/arrêt :

Appuyez sur les touches l ou l<4 pour régler le niveau sonore de la pause pendant l'enregistrement.

• Vous pouvez régler le niveau de déclenchement sur l'une des 15 valeurs disponibles.
• Plus la valeur est élevée, plus la sensibilité sonore est élevée. Si vous régalez le niveau de déclenchement sur la valeur la plus élevée, un bruit infime suffira pour activer l'enregistrement. Le niveau de déclenchement VCVA peut être ajusté en fonction des bruits de fond.

Niveau de déclenchement (se déplace vers la gauche ou vers la droite en fonction du niveau spécifique)

Le niveau d'activation de démarriage/arrêt varie aussi selon le mode de sensibilité du microphone sélectionné (P.40). - Pour garantir de bons enregistrements, des enregistrements d'essai et ajustement du niveau d'activation de démarrage/arrêt sont recommandés.

Lorsque le rétro-éclairage de l'écran est réglé sur [On], le rétro-éclairage s'allume pendant environ 10 seconds chaque fois que l'on appuie sur une touche. [On]: Le rétro-éclairage est activé. [Off]: Le rétro-éclairage est désactivé.

Vous pouvez régler le niveau du contraste de l'écran LCD entre [01] et [12].

• Plus la valeur numérique est grande, plus le contraste devient nombre.

LED

Vous pouvez choisir si le voyant d'état (LED) s'allume ou non.

[On]: L'éclairage de la LED est réglé.

L'éclairage de la LED est annulé.

Lorsque le bip est réglé sur [On], l'enregistreur émet des bips en cas d'erreur.

[On]: Le bip est activé.

Le bip est désactivé.

Vous pouvez régler la langue de l'interface utilisateur de l'enregistreur.

[Czech] [Dansk] [Deutsch] [English] [Español] [Français] [Nederlands] [Polski] [Português] [Svenska]:

• Les langues disponibles peuvent varier selon le pays/la région dans lequel le produit a été acheté.

Vous pouvez changer le support d'enregistrement entre [Built-in Memory] et [SD Card] (défaut).

Le support d'enregistrement s'affiche à l'écran comme [IN] ou [B].

Le son de lecture et la vitesse de reprise et de revue peuvent être régles.

1 Sélectionnez [sound] ou [speed].

[Sound]: Régle le son de lecture de repération et de revue sur On ou Off.

[Vitesse]: Régle la vitesse de repérage et de revue.

Quand [sound] est sélectionné :

[On]: Active le son de lecture de repérage et de revue.

[Off]: Désactive cette fonction.

Quand [speed] est sélectionné :

Vous pouvez régler le niveau de vitesse de réparation et de revue entre [Speed1] et [Speed5].

• Plus la valeur numérique est élevée, plus la vitesse de réparation et de revue est importante.

Par défaut, l'enregistreur passe en mode d'économie d'énergie s'il n'est pas utilisé pendant plus de 10 minutes.

Règle la durée avant le passage de l'enregistreur en mode d'économie d'énergie.

[Désactivé]: Désactivez cette fonction.

• Si vous appuyez sur une touche quelconque, le décompte redémare.

L'heure et la date doivent être réglées à l'avance pour faciliter les tâches de gestion de fichiers.

Pour plus de détails, consultez « Réglage de l'heure et de la date [Time & Date] » (P.20).

Vous pouvez définir le type de batteries utilisées avec l'enregistreur.

Pour plus de détails, reportez-vous à la section « Réglage du type de batteries [Battery] » (39 P. 20).

Vous pouvez régler la classe USB de cet enregistreur en fonction de l'utilisation prévue.

La connexion USB est possible dans les 3 classes disponibles, à savoir dispositif de stockage, USB audio et interface humaine. Lors d'une connexion via USB en mode [Composite], l'enregistreur peut s'utiliser comme un haut-parleur USB et un microphone USB en plus de la classe de stockage.

La connexion USB n'est possible qu'avec la classe de stockage.

Vous pouvez réinitialiser les valeurs par défaut des réglages de menu.

Les réglages de menu sont réinitialisés.

La réinitialisation est annulée.

• Même si les réglages sont réinitialisés, les réglages de l'heure et les nombres de fichiers ne seront pas réinitialisés sur leurs valeurs initiales. Les réglages avant la réinitialisation seront conservés.

Format

Vous pouvez formater la mémoire intégrée ou la carte SD utilisée avec l'enregistreur.

• Le formatage efface toutes les données qui y sont stockées, y compris les fichiers verrouillés.

Pour plus de détails, reportez-vous à la section « Formatage de la mémoire [Format] » (§P.45).

La capacité de mémoire et l'espace mémoire restant de la mémoire intégrée et de la carte SD utilisée s'affichent.

Les informations système concernant l'enregistreur telles que [Model], [Version] et [Serial No.] peuvent être affichées.

Modification des informations de type de travail

1 Sélectionnez le fichier pour lequel vous souhaitez modifier les informations de type de travail (P.33). 2 Sélectionnez [Work Type] dans l'écran [File Menu], puis appuyez sur la touche OK/MENU.

3 Appuyez sur la touche F2 (EDIT). 4 Appuyez sur la touche + ou - pour sélectionner [Edit Work Type] ou [Select From Work Type List], puis appuyez sur la touche OK/MENU.

[Edit Work Type]: Vous accédez à l'écran des informations de type de travail et vous pouvez alors modifier les informations de type de travail enregistrées pour le fichier.

[Sélectionnez dans la liste de types de travail] : Vous pouvez sélectionner un nouveau type de travail dans la liste de types de travail.

Appuyez sur la touche + ou - pour sélectionner le type de travail. Appuyez sur la touche OK/MENU.

Appuyez sur la touche + ou - sur l'écran des informations de type de travail pour sélectionner l'élément optionnel, puis appuyez sur la touche OK/MENU.

L'écran de saisie du nom de l'élément optionnel s'affiche. - Lorsque vous saisissez ou modifiez le nom d'un élément optionnel, seuls les caractères reconnus par le logiciel ODMS peuvent être utilisés.

Écran des informations de type de travail

Ecran de saisie de valeur d'élément optionnel

6 Saisie de caractères.

Zone d'affichage de saisie du nom Fenêtre de clavier Position de saisie Curseur

• Sélection des caractères : Touche +,-, I<1: Utilisez ces touches pour sélectionner le caractère que vous souhaitez saisir dans la fenêtre de clavier.
• Confirmation des caractères : Touche OK MENU: Utilisez cette touche pour confirmer votre sélection.
• Suppression de caractères : Touche ERASE: Utilisez cette touche pour supprimer un caractère.

Déplacement de la colonne de saisie:

Si vous appuyez sur la touche + alors que le curseur est en haut de la Fenêtre de clavier, le curseur disparaît. Une position de saisie dans la zone d'affichage de saisie du nom passe de l'état clignotant à l'état allumé.

Touché▶ droite. La position de saisie peut être déplacée jusqu'à l'espace près (à droite) du dernier caractère.

Touche l gauche. La position de saisie peut être déplacée jusqu'au premier caractère.

Touche -: La position de saisie passe de l'état allumé à l'état clignotant. Le curseur est allumé sur la chaîne « 0 » dans la fenêtre de clavier et la sélection de caractères est alors possible.

La saisie est effectuée par insertion. Lorsque le caractère de la position de saisie est déjà finalisé, le caractère suivant le curseur se déplace d'une colonne vers la droite.

Déplacement de la colonne de saisie:

Pour la valeur d'objet optionnel, il est possible de saisir au maximum le nombre de caractères spécifique ci-dessous. Les valeurs préreglées par défaut peuvent également être réglées pour les éléments optionnels afin de simplifier la procédure de saisie de données. Option Item ID (ID d'objet optionnel) : 20 caractères

Effacement du contenu saisi :

Appuyez sur la touche F1 (BACK) et sélectionnez [Yes], puis appuyez sur la touche OK/MENU lors de la saisie de caractères: Le contenu saisi est supprimé pour l'élément sélectionné et vous revenez à l'écran des informations de type de travail. Appuyez sur la touche F3 (EXIT) et sélectionnez [Yes], puis appuyez sur la touche OK/MENU lors de la saisie de caractères: Le contenu saisi est supprimé pour l'élément sélectionné et l'enregistreur revient en mode d'arrêt.

7 Appuyez sur la touche F2 (FINISH).

L'enregistreur revient à l'écran des informations de type de travail. - Lorsque vous créez un Nouveau fichier et saisissez un Type de travail, appuyez à nouveau sur la touche F2 (FINISH) dans l'écran des informations de fichier pour entrer dans l'état d'arrêt dans le Nouveau fichier.

Formatage de la mémoire [format]

La mémoire intégrée et la carte SD utilisée avec l'enregistreur peuvent être formattées. Les cartes qui ont été utilisées sur des dispositifs non-Olympus ou qui ne peuvent être reconnues par l'enregistreur doivent être formattées avant de pouvoir être utilisées avec l'enregistreur.

1 Sélectionnez [Format] sur l'écran [Device Menu], puis appuyez sur la touche OK/MENU.

2 Appuyez sur la touche + ou - pour sélectionner [Built-in Memory] ou [SD Card], puis appuyez sur la touche OK/MENU.

3 Appuyez sur la touche + ou - pour mettre en surbrillance l'option [Start].

Appuyez sur la touche OK/MENU pour confirmer la sélection de [Start].

Appuyez de nouveau sur la touche + ou - pour permettre en surbrillance l'option [Start].

Appuyez de nouveau sur la touche OK/MENU pour commencer le processus de formatage.

• [Format Terminé] s'affiche à la fin du formatage.

Remarques

• Le temps nécessaire au formatage de la mémoire varie en fonction de la capacité de la mémoire à formater.

N'interrompez pas le processus de formatage avec les actions suivantes. Cela pourrait endommager les données ou la carte.

• Retirer la batterie.
• Retirer la carte.
• Le formatage de la mémoire efface toutes les données qui y sont stockées, y compris les fichiers verrouillés. Lorsqu'une carte non formatée est insérée, le menu de formatage s'affiche automatiquement.
• Les cartes SD verrouillées ne peuvent pas être initialisées.
• Les cartes mémoire sont formatées à l'aide du formatage rapide. Le formatage de la carte réinitialise les informations de gestion des fichiers, mais il se peut que les informations sur la carte ne soient pas complètement supprimées. Faites attention aux fuites de données lorsque vous vous débarrassez ou remettez la carte à quelqu'un. Nous vous recommandons de détruire physiquement la carte lorsque vous vous en débarrassez.

Veuillez paramétrer différents réglages de l'enregistreur à l'aide du logiciel ODMS (Windows) et du logiciel DSS Player (Macintosh) (P.49).

Pour plus de détails, veuillez consulter l'aide en ligne des logiciels ODMS et DSS Player (P. 50).

Paramètres communs

Vous pouvez régler les valeurs par défaut de chaque élément du menu de l'enregistreur.

Général

• Vous pouvez personnaliser/ajuster/régler/configurer différents réglages relatifs à l'autorisation d'utilisation, par exemple en interdisant à la fois l'effacement de fichier et les réglages du menu.

• Vous pouvez régler le contenu du message s'affichant au démarrage.

Guide de bouton à glissière:

• Vous pouvez régler le Guide de bouton à glissière, qui indique la position du bouton à glissière sur l'affichage, sur activé ou déactivé.

Alarme:

• Vous pouvez désigner des événements pour lesquels vous souhaitez faire sonner l'alarme.

Zone d'informations:

• Vous pouvez sélectionner les informations à afficher dans la partie supérieure de l'écran LCD en mode nouveau, d'arrêt, d'enregistrement, de lecture, CUE/REV, FF/REW ou de suppression : identifiant de l'auteur, nom du fichier ou type de travail.
• Vous pouvez sélectionner les informations à afficher dans la partie inférieure de l'écran LCD en mode d'enregistrement : sonomètre, identifiant de l'auteur, nom du fichier, type de travail, durée d'enregistrement

Couleur du voyant LED:

• Vous pouvez sélectionner la couleur du voyant LED pendant l'enregistrement et la lecture : déactivé, rouge, vert, bleu, orange, jaune.

Sécurité périphérique

Vous pouvez personnaliser/ajuster/régler/configurer différents réglages relatifs à la fonction de verrouillage de l'appareil.

Code PIN:

• Réglage du mot de passe.

Verrouillage de l'appareil:

• Fonction de verrouillage de l'appareil ON/OFF. Réglages liés au temps d'établissement de verrouillage de l'appareil.
• Modification du nombre d'erreurs de saisie autorisées (incompatibles) du mode passe.

Vous pouvez personnaliser/ajuster/régler/configurer des réglages relatifs à l'auteur.

Liste d'auteurs:

• Enregistrement de plusieurs ID auteur (jusqu'à 10 éléments max.).
• Réglage du niveau de priorité pour chaque ID auteur.
• Sélection de l'ID auteur que vous souhaitez utiliser par défaut.

Sélection d'auteurs :

• Choix d'activer/de désactiver la sélection d'ID auteur au démarrage de l'enregistreur.

- Listes des types de travail

Vous pouvez personnaliser/ajuster/régler/configurer des réglages relatifs au type de travail.

• Enregistrement de types de travaux (jusqu'à 20 éléments max.).
• Réglage des éléments optionnels pour chaque type de travail (jusqu'à 10 options max.).
• Sélection du type de travail que vous souhaitez utiliser par défaut.

Sélection de type de travail :

• Choix d'activier/de désactiver la sélection de type de travail lorsqu'elle enregistreur est en mode Nouveau.

Dossiers périphériques

Voupez personnaliser/ajuster/régler/configurer différents réglages relatifs aux dossiers de l'enregistreur.

Activé:

• Changement du nombre de fichiers utilisables.

• Changement du nom du dossier.

Type de travail :

• Réglage du type de travail du dossier.

Verrouillage automatique :

• Réglage du verrouillage automatique pour un casier sur ON/OFF.

Chiffrement:

• Sélection du niveau de chiffrement d'un dossier. Il est possible de régler le niveau de chiffrement sur [High] (256 bits), [Standard] (128 bits) ou [No] (désactive la fonction).

Mot de passe:

• Réglage du mot de passe de chiffrement du dossier.

Enregistrement

Vous pouvez personnaliser, ajuster, régler, configurer différents réglages concernant l'enregistreur et les fichiers enregistrés.

• Sélection du format d'enregistrement (DSS Pro/DSS Classic).

Fonction d'enregistrement:

• Sélection du mode d'enregistrement (Overwrite/Append/Insert).

Téléchargement de fichier :

• Sélectionnez les fichiers que vous souhaitez transférer sur l'ordinateur (tous les fichiers/fichiers terminés).

Touches programmables

Vous pouvez modifier les fonctions attribuées aux touches intelligentes programmes possibles (touches F1, F2, F3), à la touche NEW et au bouton à glissière.

Fonctions nouveau et bouton à glissière :

• Sélection d'une combinaison de fonctions.

Touches programmables:

• Sélection de la fonction à associer aux touches programmables (touches F1, F2, F3) pour chaque mode (mode Nouveau, d’arrêt, d’enregistrement, de lecture).

Mains libres

Vous pouvez personnaliser/ajuster/régler/configurer des réglages relatifs au fonctionnement mains-libres à l'aide du commutateur au pied (en option).

Logiciels ODMS et DSS player

Les logiciels ODMS (Windows) et DSS Player (Macintosh) sont des logiciels utilisables complets qui fournissent une méthode à la fois sophistiquée et facile à utiliser pour la gestion de vos enregistrements. Voici certaines caractéristiques des logiciels ODMS et DSS Player:

• Fonctions de personnalisation de l'enregistreur.
• Démarrage automatique de l'application au branchement de l'appareil.
• Téléchargement automatique des fichiers enregistrés au branchement de l'appareil.
• Sauvegarde des fichiers enregistrés téléchargés (ODMS uniquement).
• Transmission automatique des fichiers enregistrés téléchargés aux adresses spécifiées par e-mail et FTP (ODMS uniquement).
• Transmission automatique des documents transcrits par e-mail et FTP, ainsi que gestion des fichiers enregistrés et des liens (ODMS uniquement).
• Changement des réglages de menu de l'enregistreur.
• Enregistrement et modification directs des fichiers enregistrés existants à l'aide des touches et du commutateur de l'enregistreur.
• Modification de commentaires d'instruction et de commentaires oraux (ODMS uniquement).
• Chiffrement des fichiers enregistrés contenus dans le dossier en chiffrant le dossier lui-même (ODMS uniquement).
• Prise en charge des profils itinérants et locaux de reconnaissance vocale de premier plan et de fond (ODMS uniquement).
• Possibilité de modification du texte de reconnaissance vocale avec la lecture audio pour une transcription efficace (ODMS uniquement).

Assurez-vous que votre ordinateur dispose de la configuration minimale décrite ci-dessous. Veuillez vous renseigner auprès de votre administrateur système ou de votre revendeur professionnel Olympus.

Minimum exigé

Logiciel ODMS (Windows)

Système d'exploitation :

Pour utilisation autonome

Microsoft® Windows® XP: Professional / Home Edition SP3 x86 Professional / Home Edition SP2 x64

Microsoft® Windows Vista®: Ultimate / Enterprise / Business / Home Premium / Home Basic SP2 (tous deux x86/64)

Microsoft® Windows 7*: Ultimate / Enterprise / Professional / Home Premium (tous deux x86/64)

Microsoft® Windows 8®: Windows 8® Enterprise / Windows 8® Pro / Windows 8® (tous deux x86/64)

Pour groupe de travail :

Microsoft® Windows® XP: Professional SP3 x86 Professional SP2 x64

Microsoft® Windows Vista®: Ultimate / Enterprise / Business SP2 (tous deux x86/64)

Microsoft® Windows 7®: Ultimate / Enterprise / Professional (tous deux x86/64)

Microsoft® Windows 8*: Windows 8® Enterprise / Windows 8® Pro (tous deux x86/64)

Microsoft® Windows® Server 2003 SP2 (tous deux x86/64)

Microsoft® Windows® Server 2003 R2 SP2 (tous deux x86/64)

Microsoft® Windows® Server 2008 SP2 (tous deux x86/64)

Microsoft® Windows® Server 2008 R2 (tous deux x86/64)

Microsoft® Windows® Server 2012 (x64)

Microsoft® Windows® XP / Vista / 7 / 8 : 1 GHz ou plus

Microsoft® Windows® Server 2003: 1 GHz ou plus

Microsoft® Windows® Server 2008 / 2012 : 2 GHz ou plus

Microsoft® Windows® XP : 256 Mo ou plus

Microsoft® Windows Vista™: 1 Go ou plus

Microsoft® Windows® 7/8: 1 Go ou plus (32 bit) / 2 Go ou plus (64 bit)

Microsoft® Windows® Server 2003: 256 Mo ou plus

Microsoft® Windows® Server 2008 / 2012 : 2 Go ou plus

Navigateur:

Microsoft Internet Explorer 6.0 ou version ultérieure

Lecteur de CD-ROM, CD-R, CD-RW, DVD-ROM

Affichage :

1024 x 768 pixels ou plus, 65.536 couleurs ou plus (16.770.000 couleurs ou plus est recommandé)

Port USB:

Un ou plusieurs ports libres

Autres:

Avec Module de dictée, Module Transcription : Périphérique sonore compatible avec Windows et WDM ou MME de Microsoft.

Système d'exploitation :

Mac OS X 10.5 - 10.9

PowerPC G3 500 MHz ou plus, ou Intel Core Solo/

Duo 1,5 GHz ou plus

256 Mo ou plus (512 Mo ou plus recommandé)

Espace disque dur :

200 Mo ou plus

Lecteur de CD-ROM, CD-R, CD-RW, DVD-ROM

Navigateur:

Macintosh Safari 3.0.4 ou version ultérieure, Mozilla Firefox 3.6.20 ou version ultérieure.

Affichage :

1024 x 768 pixels ou plus, 32.000 couleurs ou plus

Port USB:

Un ou plusieurs ports libres

Autres:

• Périphérique audio

Remarques

• Même si les conditions ci-dessus sont respectées, les ordinateurs modifiés par vous-même, les systèmes d'exploitation mis à niveau par vous-même ou les environnements à systèmes d'exploitation multiples ne sont pas pris en charge.
• La version Macintosh ne supporte pas le logiciel de reconnaissance vocale. Pour en savoir plus sur la compatibilité des dernières mises à niveau de systèmes d'exploitation, consultez la page Web d'Olympus sur http://www.olympus-global.com/en/global/.

Utiliser l'aide en ligne

Pour plus d'informations sur l'utilisation des logiciels ODMS et DSS Player et leurs fonctions, consultez l'aide en ligne.

Pour lancer l'Aide en ligne :

Logiciel ODMS (windows)

1 Lorsque le logiciel ODMS est en marche, sélectionnez [Sommaire] dans le menu [Aide]. 2 Lorsque le logiciel ODMS est en marche, appuyez sur la touche F1 du clavier.

Logiciel DSS Player (macintosh)

Lorsque le DSS Player est en marche, sélectionnez [Aide de DSS Player] dans le menu [Aide].

Remarque

• L'aide en ligne est disponible après l'installation des logiciels ODMS et DSS Player.

Connexion à votre PC avec le câble USB

1 Démarrez le PC. 2 Connectez le câble USB au port USB du PC. 3 Branchez le câble USB à la borne de branchement au bas de l'enregistreur.

• [Remote (Composite)] ou [Remote (Storage)] s'affiche sur l'enregistreur si le câble USB est branché.

Après le branchement de l'enregistreur à votre ordinateur, il est alimenté par le câble USB.

Lors de la connexion à un ordinateur, la mémoire intégrée et la carte SD sont reconnues par l'ordinateur comme des lecteurs amovibles distincts.

Remarques

• Ne retirez JAMAIS la carte et ne débranchez jamais le câble USB tant que le voyant d'état clignote. Sinon, les données seront détruites.
• Il se peut que certains PC ne fournissent pas assez d'alimentation et que l'enregistreur n'arrive pas à se connecter. Reportez-vous au manuel de l'utilitaire de votre PC à propos du port USB sur votre PC.
• Ne branchez pas l'enregistreur à un PC à l'aide d'un concentrateur USB. Assurez-vous de le brancher à un port USB sur votre PC. Assurez-vous que le câble est inséré à fond. Sinon, l'enregistreur ne pourrait pas fonctionner correctement.

Connexion à votre PC avec le USB support

La version « Standard » de DS-5500 n'est pas fournie avec le support (en option).

Placez l'enregistreur dans le support

1. Connectez le câble USB au port USB du PC. 2. Branchez le câble USB au support comme indiqué sur l'illustration. 3. Placez l'enregistreur dans le support.

• [Remote (Composite)] ou [Remote (Storage)] s'affiche sur l'enregistreur si le câble USB est branché.
• Si l'adaptateur secteur est également branché, l'alimentation est effectuée par ce dernier.

Déconnecter l'enregistreur de votre PC

1 Cliquez sur [ ] de la barre de tâches située dans le coin inférieur droit de l'écran. Cliquez sur [Retirer Périphérique de stockage de masse USB]. - La led du lecteur sera différente en fonction du PC utilisé. 2 Vérifiez que le voyant d'état est éteint avant de débrancher le câble USB.

1 Glissez et déposez dans la corbeille l'icône du lecteur de cet enregistreur affichée sur le bureau. 2 Vérifiez que le voyant d'état est éteint avant de débrancher le câble USB.

Remarques

• Ne retirez JAMAIS la carte et ne débranchez jamais le câble USB tant que le voyant d'état clignote. Sinon, les données seront détruites.
• Ne touchez jamais les points de contact en bas du support, car cela pourrait entraîner une mauvaise connexion.
• Lorsqu'il est connecté à un ordinateur, l'enregistreur ne peut pas fonctionner à l'aide du commutateur au pied. Lorsque vous connectez l'enregistreur à un ordinateur à l'aide de la station d'accueil, retirez le commutateur au pied.

Exécution des logiciels ODMS et DSS player

Par défaut, le logiciel démarre automatiquement lorsque l'enregistreur est connecté à l'ordinateur.

Désactivation du démarrage automatique:

1 Cliquez avec le bouton droit sur Détecteur de périphérique dans la barre d'état système située dans le coin inférieur droit de l'écran, puis sélectionnez [Settings...]. 2 Cliquez sur [ODMS Dictation Module].

La coche sur [ODMS Dictation Module] disparaît.

Démarrage manuel:

1 Cliquez sur le bouton [start], puis sélectionnez [All Programs]. - Le menu Tous les programmes s'affiche. 2 Sélectionnez [Olympus Dictation Management System], puis cliquez sur [Dictation Module].

Déactivation du démarrage automatique :

1 Cliquez sur Prérérences Système du Dock. 2 Cliquez sur Détecteur de périhérique. 3 Désactivez le réglage de démarrage automatique.

Démarrage manuel:

Double-cliquez sur l'icone DSS Player pour le dossier dans [Application] → [DSS Player]. Enregistrez les informations relatives à l'utilisateur.

L'écran d'enregistrement de l'utilisateur s'affiche lors du démarrage initial. Saisissez le numéro de série. Le numéro de série se trouve sur l'étiquette apposée sur l'emballage du CD-ROM du logiciel DSS Player. Une fois le numéro saisi, cliquez sur [OK] pour terminer l'enregistrement.

Utilisation comme mémoire externe de l'ordinateur

L'enregistreur peut également être utilisé comme mémoire externe de votre ordinateur. Dans ce cas, l'enregistreur est connecté à l'ordinateur, il est reconnu comme lecteur amovible et la mémoire de l'enregistreur devient accessible depuis l'ordinateur. Les commandes standard de copier/coller et supprimer de l'ordinateur peuvent être utilisées pour télécharger et charger des données entre la mémoire de l'enregistreur et l'ordinateur.

1 Connectez l'enregistreur à l'ordinateur.

Pour plus de détails sur la procédure de connexion, reportez-vous à la section « Connecter l'enregistreur à votre PC » (P.51) L'enregistreur s'affiche comme une icône de lecteur amovible.

4 Déconnectez l'enregistreur de l'ordinateur.

Pour plus de détails sur la procédure de déconnexion, reportez-vous à la section « Déconnecter l'enregistreur de votre PC » (P.52).

Remarque

• Ne retirez JAMAIS la carte et ne débranchez jamais le câble USB tant que le voyant d'état clignote. Sinon, les données dans la mémoire seront endommagées.

Liste des messages d'alarme

Message	Explication	Mesure
[Battery Low]	La charge de la batterie est faible.	Rechargez ou remplacez les batteries (€3 P. 13).
[Cannot Charge]	Une température élevé/basse anormale a été détectée ou une erreur s'est produit pendant le chargement.	Rechargez les batteries dans un environnement à température normale ou éliminez la cause de l'erreur.
[Power Supply Error Remove Power Plug]	Une tension située hors de la limite autorisée a été détectée.	Utilisez l'adaptateur secteur fourni (€3 P.17).
[File Protected]	La modification ou la suppression du fichier n'est pas possible.	Déverrouillez le fichier (€3 P.40).
[Index Full]	Le nombre maximum de marques d'index est atteint (32 marques d'index maximum par fichier).	Effacez des marques index inutiles (€3 P.37).
[Verbal Comment Full]	Le nombre maximum de commentaires oraux est atteint (32 commentaires oraux maximum par fichier).	Effacez les commentaires oraux inutiles (€3 P.36).
[Folder Full]	Le nombre maximum de fichiers est atteint (200 fichiers maximum par dossier).	Effacez les fichiers inutiles (€3 P.29).
[Erase Error]	Une erreur s'est produit pendant l'effacement.	Effacez les marques d'index inutiles (€3 P.45).
[Memory Error]	Un problème est survenu au niveau de la mémoire intégrée..	Formatez la mémoire intégrée (€3 P.45).
[SD Card Error]	La carte n'a pas été correctement reconnue.	Retirez la carte et insérez-la de nouveau (€3 P.19).
[Memory Full]	Pas de mémoire disponible.	Effacez les fichiers inutiles ou insérez une autre carte (€3 P.19, P.29).
[Format Error]	Il s'est produit une erreur pendant le formatage de la mémoire.	Formatez de nouveau la mémoire (€3 P.45).
[Can't make the system file. Connect to PC and delete unnecessary file]	Le fichier de gestion ne peut pas être créé en raison d'un espace insufficient sur la carte.	Connectez l'enregistreur à un ordinateur et supprimez les fichiers inutiles.
Symptôme	Cause probable	Mesure
Rien n'apparait sur l'affichage	Les batteries sont mal insérées..	Assurez-vous que les polarités sont correctes (€ 1. P. 12).
	La charge de la batterie est faible.	Rechargez ou remplacez les batteries (€ 1. P. 13).
	L'alimentation est coupée.	Allumez l'alimentation (€ 1. P.18).
	L'enregistreur est actuellément en mode d'économie d'énergie.	Appuyez sur n'importequelle touche.
Enregistrement impossible	La mémoire n'a pas assez d'espace disponible.	Effacez les fichiers inutiles ou insérez une autre carte (€ 1. P.19, P. 29).
	La carte n'est pas formattée.	Formatez la carte (€ 1. P.45).
	Le nombre maximum de fichiers a été atteint.	Basculez vers n'imorepè que autre dossier (€ 1. P.33).
	Le fichier est verrouillé.	Déverrouillez le fichier à partir du [File Menu] (€ 1. P.40).
	La carte SD est verrouillée.	Déverrouillez la carte SD.
Pas de tonalité de lecture	L'écouteur est raccordé.	Débranchez l'écouteur afin d'utiliser les haut-parleurs internes.
	Le niveau de volume est réglé sur [00].	Ajustez le volume (€ 1. P.27).
Effacement impossible	Le fichier est verrouillé.	Déverrouillez le fichier à partir du [File Menu] (€ 1. P.40).
	La carte SD est verrouillée.	Déverrouillez la carte SD.
Bruit audible pendant la lecture	L'enregistreur a été secoué pendant l'enregistrement.	—
	L'enregistreur a été placé près d'un téléphone cellulaire ou d'une lampe fluorescente pendant l'enregistrement ou la lecture.	Evitez d'utiliser l'enregistreur près de téléphones mobiles ou de lampes fluorescentes.
Niveau d'enregistrement faible	La sensibilité du microphone est trop faible.	Réglez le en mode Conférence et essayez à nouveau (€ 1. P.40).
Pose de marques index impossibly	Le nombre max. de marques index (32) a été atteint.	Effacez les marques inutiles (« P.37).
	Le fichier est verrouillé.	Déverrouillez le fichier à partir du [File Menu] (« P.40).
	La carte SD est verrouillée.	Déverrouillez la carte SD.
Impossible de régler des commentaires oreaux	Le nombre maximum de commentaires oraux (32) est atteint.	Effacez les commentaires oraux inutiles (« P.36).
Impossible de trouver le fichier enregistré	Le support d'enregistrement ou le dossier n'est pas correct.	Passez au support d'enregistrement ou au dossier correct (« P.22, P.33, P.42).
Impossible de trouver les fichiers transférés	Les fichiers transférés ne sont pas pris en charge par cet enregistrateur.	L'enregistrateur peut reconnaître le format de fichier DSS* uniquement.
Impossible de se connecter à un ordinateur	La connexion peut parfois être impossible avec certains ordinateurs fonctionnant sous Windows XP, Vista, 7 ou 8.	Voues dévrez modifier les régles USB de l'ordinateur. Pour plus de détails, consultez l'aide en ligne du calculiel ODMS (« P.50).

• Prénd en charge les formats de fichier : DS2 (QP ou SP), DSS (SP)

Casque stéréo: E62, E102

Casque d'écoute stéréo pour toute PC. Un outil pratique pour la transcription via cette PC.

Ecouteur mono stéréo : E20 - Microphone réducteur de bruit: ME12 (microphone de dictée)

Permet d'obtenir des enregistrements nets de votre propre voix en réduisant les effets de bruit ambiant. Il est recommandé afin d'améliorer la précision de la retranscription lors de l'utilisation d'un logiciel de reconnaissance vocale.

• Microphone externe : ME15

Un micro-cravate multidirectionnel qui se fixe sur les vêtements. Il sert à enregistrer votre propre voix ou celle des personnes proches de vous.

• Microphone mono à suppression de bruit de grande sensibilité : ME52W

Ce microphone sert à enregistrer des sons éloignés tout en réduisant le bruit environnant.

Kit de transcription PC: AS-7000

Le kit de transcription AS-7000 vous fournira un commutateur au pied, un casque et les logiciels ODMS et DSS Player pour faciliter la transcription des enregistrements DSS.

• Commutateur au pied : RS27/28

Connectez au support avec le DS-5500 pour une transcription mains libres.

Commande manuelle : RS32

Connectez au support avec le DS-5500 pour un contrôle à distance filaire à l'aide des trois grandes touches.

Cordon de raccordement: KA333

Connecte la prise microphon de cet appareil à une radio ou une autre source sonore.

• Capteur téléphonique : TP8

Le microphone de type écouteur peut être inséré dans l'oreille pendant votre appel téléphonique. La voix ou la conversation téléphonique peut être clairement enregistrée.

Batteries rechargeables longue durée haute performance.

Adaptateur secteur USB : A514

Utilisé pour connecter directement l'enregistreur à l'alimentation avec le câble USB sans ordinateur.

Généralités

Format d'enregistrement : DS2 (Digital Speech Standard Pro) Support d'enregistrement : Mémoire intégrée (2 Go), carte SD (512 Mo à 32 Go) Fréquence d'échantillonnage :

Haut-parleur: Dynamique rond 23mm intégré Prise MIC/EAR: Prise mini-jack 0,5 mm, impédance MIC 2 kΩ, EAR 8 Ω ou plus ■ Puissance de travail max. (3 V c. c.): 300 mW (haut-parleur 8 Ω) ■ Puissance maxi de sortie casque: ≤ 150mV Alimentation: Batterie: Deux batteries rechargeables AAA (HR03) NiMH ou deux piles alcalines AAA (LR03) Alimentation externe: Adaptateur secteur (A517) 5 V Dimensions extérieures: 113,5 mm × 50 mm × 17 mm (protubérances excluses) ■ Poids: 110 g (batteries rechargeables Ni-MH incluses) Température d'utilisation : de 0°C à 42°C - Caractéristiques environnementales :

• Conforme à la directive REACH
• Conforme à la directive 2011/65/UE (RoHS)
• Produit sans soudures au plomb

Réponse en fréquence générale

[QP]	de 200 Hz à 7.000 Hz
[SP]	de 200 Hz à 5.000 Hz

En mode d'enregistrement (microphone intégré):

Type de batteries	[QP]	[SP]
Batteries rechargeables Ni-MH	Environ 29 h.	Environ 36 h.
Piles alcalines	Environ 40 h.	Environ 48 h.

En mode de lecture (lecture sur écouteurs) :

Type de batteries	[QP] / [SP]
Batteries rechargeables Ni-MH	Environ 30 h.
Piles alcalines	Environ 44 h.

Guide sur les durées d'enregistrement

Taille de mémoire	[QP]	[SP]
2 Go	148 h.	303 h.
4 Go	290 h.	595 h.
8 Go	588 h.	1.205 h.

• Les temps indiqués ci-dessus sont les durées standard, et les durées d'enregistrement disponibles varient selon la carte.
• Durée d'enregistrement disponible peut être plus courte si vous effectuez un grand nombre de petits enregistrements.
• Durées d'enregistrement total de plusieurs fichiers. La durée maximale d'enregistrement par fichier est de 99 heures 59 minutes.

Les spécifications et la conception sont sujettes à modification sans préavis.

La durée de vie est estimée par OLYMPUS.

Elle peut varier considérablement selon les conditions d'utilisation.

Pour les utilisateurs en europe

Les appareils de dictée professionnelle d'Olympus sont distribués par l'intermédiaire de partenaires spécifiques formés.

Par conséquent, veuillez contacter votre Partenaire Olympus local certifié pour les systèmes audio professionnels afin de bénéficier d'une assistance technique qualifiée dans votre langue.

Recherchez votre partenaire local à l'aide de la localisation de revendeur sur notre site www.olympus-europa.com/voice

Royaume-Uni: 0845 521 8588 (du lundi au vendredi, de 8h à 17h GMT)

Irlande: 00441582483320 (du lundi au vendredi, de 8h à 17h GMT)

Europe, Moyen-Orient, Russie et Afrique: 00 800 7000 1000* (du lundi au vendredi, de 9h à 18h CET)

• Les numéros en 00800 sont des numéros Gratuits.

Uniquement valable pour les pays suivants: Allemagne, Autriche, Pays-Bas, Belgique, France, Italie, Danemark, Suisse, Portugal, Norvège, Suède, Finlande, Espagne, République tchèque, Hongrie, Pologne, Islande, Bulgarie, Israël, Lettonie, Lituanie, Estonie, Russie, Afrique du Sud.

Certains fournisseurs de services de téléphonie refusent l'accès aux numéros en 00800 ou demandant un préfixe supplémentaire. Dans ce cas, des frais peuvent s'appliquer. Veuillez contacter directement votre fournisseur de services pour plus de détails.

Pour les utilisateurs dans d'autres régions

Le DS-5500 fait partie du système de dictée professionnel Olympus. Votre revendeur professionnel certifie avoir été entièrement formé à toute la gamme de systèmes de dictée professionnels Olympus, y compris les dispositifs et logiciels de dictée et de transcription. Pour obtenir une assistance technique et des conseils relatifs à l'installation et la configuration, veuillez contacter le revendeur professionnel à travers duquel vous avez acheté le système.

Directives FCC:

Interférences radio et télévision - Les changements ou modifications non explicitement approuvés par le fabricant peuvent annuler l'autorisation de l'utilisateur à utiliser ce matériel. Cet appareil a fait l'objet de divers essais et il a été reconnu qu'il se conforme aux limites concernant un appareillage numérique de la classe B, correspondant à la partie 15 des règles de la FCC. Ces limites sont conçues pour garantir une protection raisonnable contre des interférences nuisibles dans une installation résidentielle. - Cet appareil génère, utilise et peut émettre de l'énergie des fréquences radio et, s'il n'est pas installé et utilisé selon les instructions, peut causer des interférences nuisibles en communications radio. - Cependant, il ne peut pas être garanti que des interférences nuisibles ne se produiront pas dans certaines installations particulières. Si cet appareil provoque des interférences avec la réception radio ou télévision, ce qui peut être vérifié en alimentant l'appareil et en coupant son alimentation, nous conseillons à l'utilisateur d'essayer d'éliminer ces interférences par l'une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Brancher le matériel sur une prise de courant d'un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/TV compétent pour vous aider.

Uniquement les câbles USB fournis par OLYMPUS doivent être utilisés pour raccorder l'appareil à des ordinateurs personnels à liaison USB.

Toute modification non autorisée peut annuler la permission accordée à l'utilisateur de se servir de ce matériel.

Pour les utilisateurs aux états-unis

Déclaration de conformité

Modèle numéro : DS-5500

Marque: DIGITAL VOICE REORDER

Organisme responsable : OLYMPUS IMAGING AMERICA INC.

Numéro de téléphone: 484-896-5000

Pour l'utilisation à la MAISON ou au BUREAU

Cet appareil est conforme aux normes de la Section 15 des directives FCC. Son utilisation est soumise aux deux conditions suivantes:

(1) Cet appareil ne doit pas causer de brouillage radioélectrique. (2) Cet appareil doit pouvoir résister à toutes les interférences, y compris celles susceptibles d'entraver son bon fonctionnement.

Pour les utilisateurs au CANADA

CAN ICES-3 (B) / NMB-3 (B).

Pour les utilisateurs résidents en europe :

L'indication « CE » signifie que ce produit est conforme aux exigences européennes concernant la sécurité, la santé, l'environnement et la protection du consommateur.

Ce symbole [poubelle sur roues barrée d'une croix WEEE annexe IV] indique une collecte séparée des déchets d'équipements électriques et électroniques dans les pays de l'UE. Veuillez ne pas jeter l'équipement dans les ordures domestiques. Pour la mise en rebut de ce produit, utilisez les systèmes de traitement et de collecte disponibles dans votre pays. Produit concerné: DS-5500, Adaptateur secteur, Support

Ce symbole [poubelle sur roues barrée d'une croix Directive 2006/66/CE, annexe II] indique une collecte séparée des piles usagées dans les pays de l'UE. Veuillez ne pas jeter les piles dans les ordures domestiques.

Pour la mise en rebut des piles usagées, utilisez les systèmes de traitement et de collecte disponibles dans notre pays.

Tel. [phone] / Fax [phone]

Livraison des marchandises : Modul H, Willi-Bleicher Str. 36, 52353 Düren, Allemagne.

Boîte postale: Postfach 10 49 08, 20034 Hamburg, Allemagne.

http://www.olympus-europa.com
