MODE D'EMPLOI KVT-M707 KENWOOD

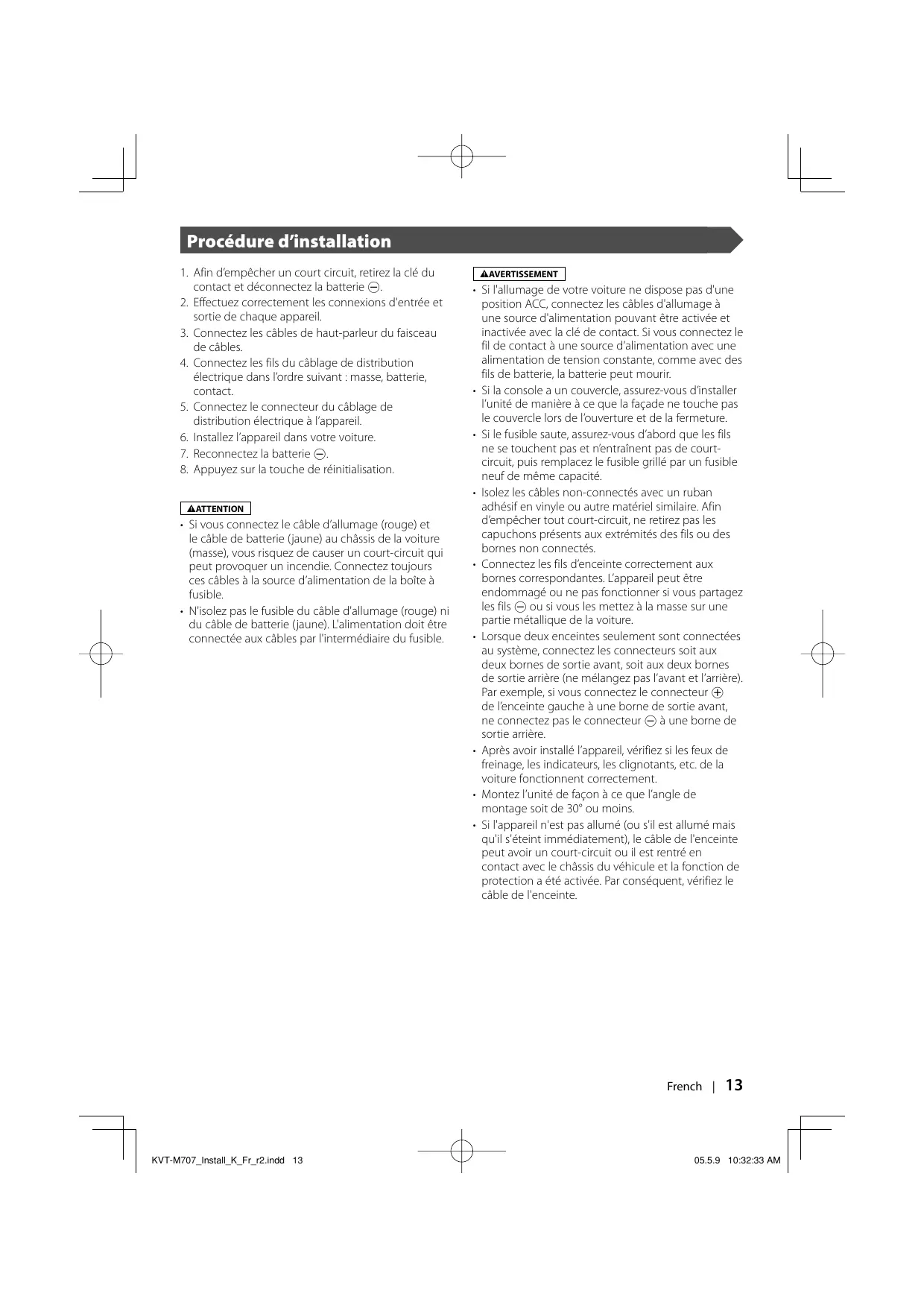

Procédure d’installation 1. Afin d’empêcher un court circuit, retirez la clé du contact et déconnectez la batterie -. 2. Effectuez correctement les connexions d'entrée et sortie de chaque appareil. 3. Connectez les câbles de haut-parleur du faisceau de câbles. 4. Connectez les fils du câblage de distribution électrique dans l’ordre suivant : masse, batterie, contact. 5. Connectez le connecteur du câblage de distribution électrique à l’appareil. 6. Installez l’appareil dans votre voiture. 7. Reconnectez la batterie -. 8. Appuyez sur la touche de réinitialisation. 2ATTENTION

• Si vous connectez le câble d’allumage (rouge) et le câble de batterie (jaune) au châssis de la voiture

(masse), vous risquez de causer un court-circuit qui peut provoquer un incendie. Connectez toujours ces câbles à la source d’alimentation de la boîte à fusible. • N'isolez pas le fusible du câble d'allumage (rouge) ni du câble de batterie (jaune). L'alimentation doit être connectée aux câbles par l'intermédiaire du fusible.

• Si l'allumage de votre voiture ne dispose pas d'une position ACC, connectez les câbles d'allumage à une source d'alimentation pouvant être activée et inactivée avec la clé de contact. Si vous connectez le fil de contact à une source d’alimentation avec une alimentation de tension constante, comme avec des fils de batterie, la batterie peut mourir.

• Si la console a un couvercle, assurez-vous d’installer l’unité de manière à ce que la façade ne touche pas le couvercle lors de l’ouverture et de la fermeture. • Si le fusible saute, assurez-vous d’abord que les fils ne se touchent pas et n’entraînent pas de courtcircuit, puis remplacez le fusible grillé par un fusible neuf de même capacité. • Isolez les câbles non-connectés avec un ruban adhésif en vinyle ou autre matériel similaire. Afin d’empêcher tout court-circuit, ne retirez pas les capuchons présents aux extrémités des fils ou des bornes non connectés. • Connectez les fils d’enceinte correctement aux bornes correspondantes. L’appareil peut être endommagé ou ne pas fonctionner si vous partagez les fils - ou si vous les mettez à la masse sur une partie métallique de la voiture. • Lorsque deux enceintes seulement sont connectées au système, connectez les connecteurs soit aux deux bornes de sortie avant, soit aux deux bornes de sortie arrière (ne mélangez pas l’avant et l’arrière). Par exemple, si vous connectez le connecteur + de l’enceinte gauche à une borne de sortie avant, ne connectez pas le connecteur - à une borne de sortie arrière. • Après avoir installé l’appareil, vérifiez si les feux de freinage, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement. • Montez l’unité de façon à ce que l’angle de montage soit de 30° ou moins. • Si l'appareil n'est pas allumé (ou s'il est allumé mais qu'il s'éteint immédiatement), le câble de l'enceinte peut avoir un court-circuit ou il est rentré en contact avec le châssis du véhicule et la fonction de protection a été activée. Par conséquent, vérifiez le câble de l'enceinte.

Par mesure de sécurité, connecter le câble du détecteur de stationnement.

Connectez à la distribution électrique de commutateur de détection de frein à main du véhicule à l’aide du connecteur de relais fourni.

Câble de frein à main (Vert)

PRK SW Vers le faisceau du feu de marche arrière du véhicule

Au commutateur d’éclairage de la voiture

Interrupteur d’allumage

Vers la commande de direction

A Boîte à fusibles de la voiture

Entrée de la commande de direction à distance

ACC Câble de batterie (Jaune)

B BATT B C Boîte à fusibles de la voiture

REVERSE Câble de commande du gradateur (Orange/Blanc)

Câble d’allumage (Rouge)

Câble de marche arrière (Rose)

Câble de masse (Noir) - (Au châssis de la voiture)

SUB AV OUTPUT Entrée de l’antenne

AM/FM Cordon de l'antenne

L R L R-CAM V-IN L VIDEO AV INPUT 1

L R R VIDEO R FM /AM ANTENNA Câble de masse (Noir) - (Au châssis de la voiture)

Câble de batterie (Jaune)

Connectez à une prise qui est à la masse soit quand le téléphone Câble de sourdine (Brun) sonne soit pendant une conversation.

MUTE Pour connecter le système de navigation Kenwood, consultez le manuel du système de navigation. Câble de commande du moteur Selon l'antenne que vous utilisez, connectez à la prise de d'antenne (Bleu) commande du moteur d'antenne ou à la prise d'alimentation du ANT. CONT préamplificateur de l'antenne de type film. Câble de commande de Lors de l'utilisation de l'amplificateur de puissance optionnel, l'alimentation (Bleu/Blanc) connectez à sa prise de commande d'alimentation. P CONT Câble de commande de Vers le terminal "EXT.AMP.CONT." de l’amplificateur ayant la fonction l’amplificateur externe (Rose/Noir) de contrôle de l’amp. extérieure. EXT.CONT

Changeur de disque etc.

(Compris dans le changeur de disque)

(Compris dans le système de navigation) Accessoire 2

Syntoniseur de TV (en option)

TV ANTENNA INPUT Câble de connexion

(Compris dans le syntoniseur de TV)

FRONT L Au haut-parleur avant gauche

Au haut-parleur avant droit

Au haut-parleur arrière gauche

Au haut-parleur arrière droite

Système de navigation

Si vous connectez le câble d’allumage

(rouge) et le câble de batterie (jaune) au châssis de la voiture (masse), vous risquez de causer un court-circuit qui peut provoquer un incendie. Connectez toujours ces câbles à la source d’alimentation de la boîte à fusible.

Connexion d'équipements AV SUB

• Sortie audio gauche (Blanc) • Sortie audio droite (Rouge) ■ Pré-sortie arrière • Sortie audio gauche (Blanc) • Sortie audio droite (Rouge) ■ Pré-sortie du subwoofer • Sortie audio gauche (Blanc) • Sortie audio droite (Rouge) ■ Entrée de la vue arrière de la caméra • Entrée visuelle (Jaune)

■ Sortie audio/visuelle

• Sortie visuelle (Jaune) • Sortie audio gauche (Blanc) • Sortie audio droite (Rouge)

■ Entrée audio/visuelle 1

• Entrée visuelle (jaune) • Entrée audio gauche (Blanc) • Entrée audio droite (Rouge)

■ Entrée audio/visuelle 2

• Entrée visuelle (jaune) • Entrée audio gauche (Blanc) • Entrée audio droite (Rouge)

Installation du moniteur

Tôle pare-feu ou support métallique

(disponibles dans le commerce)

Tordez les pattes du manchon de montage avec un tournevis ou un outil similaire et fixez-le.

Vis taraudeuse (disponibles dans le commerce)

Armature de montage métallique (disponible dans le commerce)

Assurez-vous que l’appareil est solidement installé à sa place. Si l’appareil est instable, il pourrait ne pas bien fonctionner (par ex., le son pourrait sauter).

Installation du récepteur

1. Fixez les attaches d'installation 9 sur les côtés de l'unité de dissimulation à l'aide de vis à tête sems 7.

Attaches d'installation

(M4 × 8 mm) (Accessoire 7)

2. Utilisez la vis taraudeuse 8 pour fixer l'unité de dissimulation sur le panneau audio.

Vis taraudeuse (ø4 × 16 mm) (Accessoire 8)

Installation dans des véhicules de fabrication japonaise

■ Installation sur une voiture de marque Toyota, Nissan ou Mitsubishi en utilisant les supports avec les orifices indiqués par "●"

Accessoire ! (M5x6mm) ou Accessoire @ (M5x7mm)

Vis (incluses dans le pack de l'unité audio)

Unité audio ou autres

Vis (incluses dans le pack de l'unité audio)

■ Installation sur une voiture de marque Toyota en utilisant les supports avec les orifices indiqués par "●"

Lorsque les supports indiqués ci-dessus sont utilisés, vous ne pouvez utiliser les vis des deux trous sur les côtés droit et gauche. Le cas échéant, fixez le support en utilisant les accessoires 0 comme indiqué ci-dessous. 1. Utilisez les accessoires 0 des deux côtés comme indiqué.

Unité audio ou autres

2. Installez un support de chaque côté.

Accessoire ! (M5x6mm)

Vis (incluses dans le pack de l'unité audio)

Vis (incluses dans le pack de l'unité audio)

3. Repliez les extrémités de l'accessoire 0 pour fixer le support.

Utilisez un tournevis plat ou une pince et pliez la languette de chaque accessoire dans les trous du support de montage pour fixer ce dernier.

■ Retrait du cadre en ébonite (écusson) 1. Engagez les loquets sur l’outil de démontage 6 et enlevez les deux crochets inférieurs. Baissez le cadre et tirez-le vers l’avant comme montré sur l’illustration.

Outil de démontage (Accessoire 6)

2. Quand la partie inférieure est retirée, retirez les deux crochets supérieurs.

■ Retrait de l'unité

1. Retirez le cadre en ébonite en suivant la procédure de démontage de la section <Retrait du cadre en ébonite>.

2. Retirez la vis à tête hexagonale avec la rondelle intégrale (M4 × 8) sur le panneau arrière.

3. Insérez les deux outils de démontage 6 profondément dans les fentes de chaque côté, comme montré. 4. Baissez les outils de démontage vers le bas et tirez l’appareil à moitié en faisant pression vers l’intérieur. Faites attention de ne pas vous blesser avec le loquet de l’outil de démontage.

5. Sortez l’appareil entièrement avec les mains, en faisant attention de ne pas le faire tomber.

Installation de la télécommande

■ Installez le support de télécommande (Accessoire #)

Support de télécommande #

Pour éviter que la télécommande ne tombe sous vos pieds, installez-la en utilisant le support de télécommande. Si la télécommande tombe sous les pédales, cela risque de vous gêner pour conduire et de provoquer un accident.
