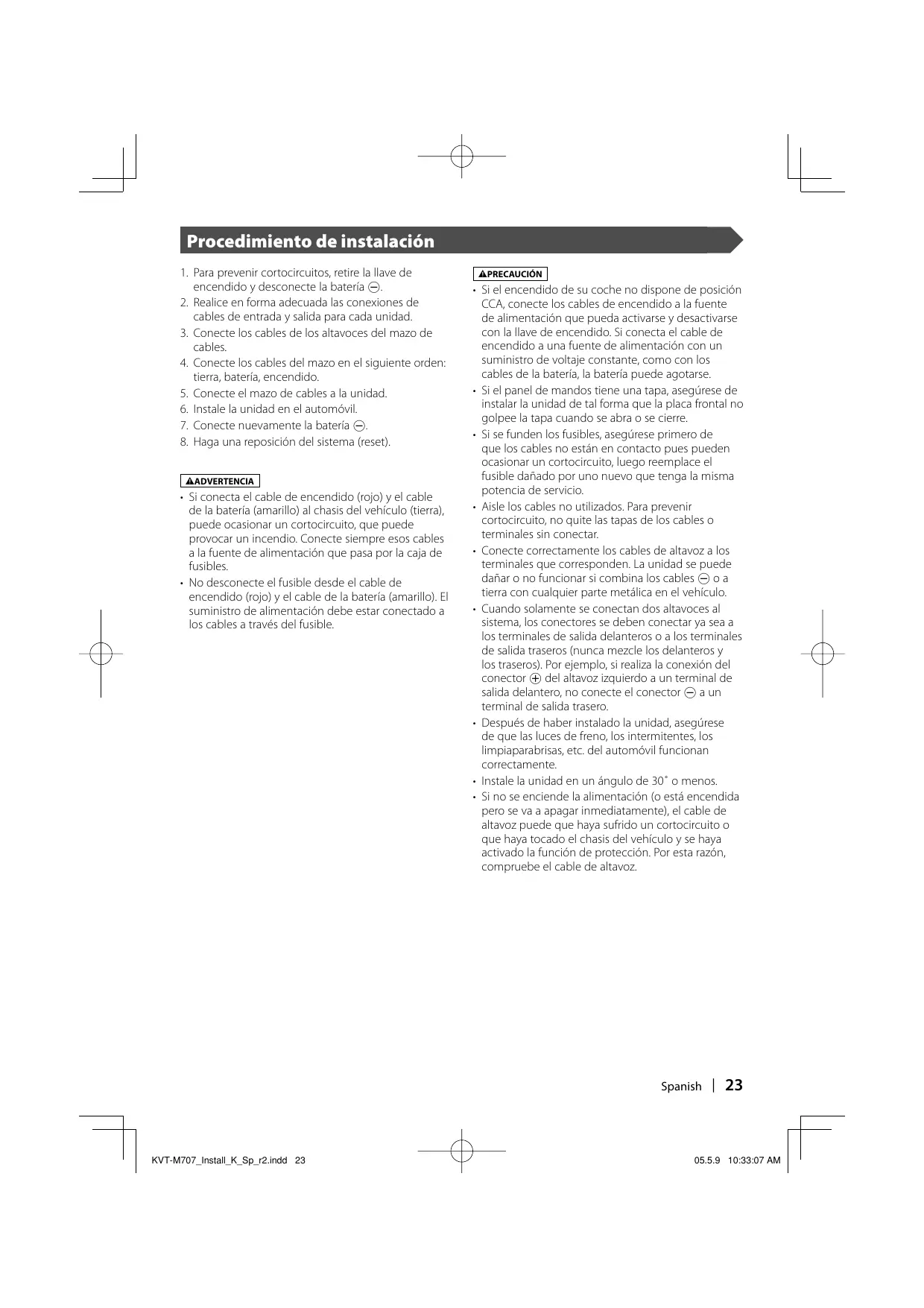

Procedimiento de instalación

1. Para prevenir cortocircuitos, retire la llave de encendido y desconecte la batería -. 2. Realice en forma adecuada las conexiones de cables de entrada y salida para cada unidad. 3. Conecte los cables de los altavoces del mazo de cables. 4. Conecte los cables del mazo en el siguiente orden: tierra, batería, encendido. 5. Conecte el mazo de cables a la unidad. 6. Instale la unidad en el automóvil. 7. Conecte nuevamente la batería -. 8. Haga una reposición del sistema (reset). 2ADVERTENCIA

• Si conecta el cable de encendido (rojo) y el cable de la batería (amarillo) al chasis del vehículo (tierra), puede ocasionar un cortocircuito, que puede provocar un incendio. Conecte siempre esos cables a la fuente de alimentación que pasa por la caja de fusibles.

• No desconecte el fusible desde el cable de encendido (rojo) y el cable de la batería (amarillo). El suministro de alimentación debe estar conectado a los cables a través del fusible.

• Si el encendido de su coche no dispone de posición

CCA, conecte los cables de encendido a la fuente de alimentación que pueda activarse y desactivarse con la llave de encendido. Si conecta el cable de encendido a una fuente de alimentación con un suministro de voltaje constante, como con los cables de la batería, la batería puede agotarse. • Si el panel de mandos tiene una tapa, asegúrese de instalar la unidad de tal forma que la placa frontal no golpee la tapa cuando se abra o se cierre. • Si se funden los fusibles, asegúrese primero de que los cables no están en contacto pues pueden ocasionar un cortocircuito, luego reemplace el fusible dañado por uno nuevo que tenga la misma potencia de servicio. • Aisle los cables no utilizados. Para prevenir cortocircuito, no quite las tapas de los cables o terminales sin conectar. • Conecte correctamente los cables de altavoz a los terminales que corresponden. La unidad se puede dañar o no funcionar si combina los cables - o a tierra con cualquier parte metálica en el vehículo. • Cuando solamente se conectan dos altavoces al sistema, los conectores se deben conectar ya sea a los terminales de salida delanteros o a los terminales de salida traseros (nunca mezcle los delanteros y los traseros). Por ejemplo, si realiza la conexión del conector + del altavoz izquierdo a un terminal de salida delantero, no conecte el conector - a un terminal de salida trasero. • Después de haber instalado la unidad, asegúrese de que las luces de freno, los intermitentes, los limpiaparabrisas, etc. del automóvil funcionan correctamente. • Instale la unidad en un ángulo de 30˚ o menos. • Si no se enciende la alimentación (o está encendida pero se va a apagar inmediatamente), el cable de altavoz puede que haya sufrido un cortocircuito o que haya tocado el chasis del vehículo y se haya activado la función de protección. Por esta razón, compruebe el cable de altavoz.

Por razones de seguridad, asegúrese de conectar el sensor de estacionamiento.

Conecte al cableado del interruptor de detección del freno de estacionamiento del vehículo utilizando el conector relé suministrado.

Cable del sensor de estacionamiento (verde)

PRK SW Al mazo de cables de la luz de marcha atrás del vehículo

Interruptor de la llave de encendido

REMO.CONT Cable del encendido (rojo)

A A B BATT Cable a tierra (negro) - (Al chasis del automóvil)

C Caja de fusibles del automóvil

ACC Cable de la batería (amarillo)

B C REVERSE Cable de reductor de luz (naranja/blanco)

Al interruptor de control de ILLUMI iluminación del automóvil Entrada del mando a distancia de la dirección (azul claro/amarillo) A la dirección remota

CA Caja de fusibles del automóvil

Cable de sensor de marcha atrás (rosa)

Unidad receptora (lado delantero)

SUB AV OUTPUT Cable a tierra (negro) - (Al chasis del automóvil)

Cable de la batería (amarillo)

Conecte al terminal de conexión a tierra ya sea al sonar el teléfono Cable de silenciador (marrón) o durante la conversación.

Para conectar el sistema de navegación Kenwood, consulte el manual de navegación.

MUTE Dependiendo de la antena que está utilizando, conecte al terminal Cable de control de la antena del motor (azul) de control de la antena motriz, o al terminal de alimentación del

ANT. CONT amplificador de refuerzo de la antena tipo pelicular. Cuando utilice el amplificador de potencia opcional, conéctelo al Cable de control de potencia (azul/blanco) terminal de control de potencia respectivo. P CONT Cable de control del amplificador Al terminal "EXT.AMP.CONT." del amplificador con la función de externo (rosado/negro) control del amplificador externo. EXT.CONT

Cambiador de disco, etc.

(Suministrado con el cambiador de disco)

Unidad receptora (lado trasero)

(Incluido en el sistema de navegación) Accesorio 2

Sintonizador de TV (opcional)

TV ANTENNA INPUT Cable de conexión

(Incluido con el sintonizador de TV)

FRONT L Al altavoz delantero derecho

Al altavoz trasero izquierdo

Al altavoz trasero derecho

REAR R Sistema de navegación

Al altavoz delantero izquierdo

Si usted conecta el cable de encendido

(rojo) y el cable de la batería (amarillo) al chasis del vehículo (tierra), puede ocasionar un cortocircuito, que puede provocar un incendio. Conecte siempre esos cables a la fuente de alimentación que pasa por la caja de fusibles.

■ Salida de preamplificador delantera

• Salida izquierda de audio (blanca) • Salida derecha de audio (roja) ■ Salida de preamplificador trasera • Salida izquierda de audio (blanca) • Salida derecha de audio (roja) ■ Salida de preamplificador del subwoofer • Salida izquierda de audio (blanca) • Salida derecha de audio (roja) ■ Entrada de cámara de vista trasera • Entrada visual (amarilla)

■ Salida de audio/visual

• Salida visual (amarilla) • Salida izquierda de audio (blanca) • Salida derecha de audio (roja)

■ Entrada de audio/visual 1

• Entrada visual (amarilla) • Entrada izquierda de audio (blanca) • Entrada derecha de audio (roja)

■ Entrada de audio/visual 2

• Entrada visual (amarilla) • Entrada izquierda de audio (blanca) • Entrada derecha de audio (roja)

Instalación para la unidad del monitor

Muro cortafuego o soporte de metal

(disponible en el comercio)

Doble las lengüetas del manguito de montaje con un destornillador o herramienta similar y fíjelo.

Tornillo autorroscante (disponible en el comercio)

Correa de montaje metálica (disponible en el comercio)

Asegúrese de que la unidad está instalada en forma segura. Si la unidad está en una posición inestable, es posible que no funcione correctamente (por ejemplo, el sonido puede interrumpirse).

Instalación para la unidad receptora

1. Instale los soportes de instalación 9 a los lados de la unidad escondida utilizando los pernos sems 7.

Soportes de instalación

Pernos sems (M4 × 8 mm)

2. Utilice el tornillo autorroscante 8 para asegurar la unidad escondida al panel de audio.

Tornillo autorroscante (ø4 × 16 mm) (Accesorio 8)

Instalación en automóviles fabricados en Japón

■ Instalación en coches Toyota, Nissan o Mitsubishi utilizando soportes en los orificios mostrados en"●"

Accesorio ! (M5x6mm) o Accesorio @ (M5x7mm)

Accesorio ! (M5x6mm) o Accesorio @ (M5x7mm)

Tornillos (incluidos en el paquete de la unidad de audio)

Unidad de audio y otros

Tornillos (incluidos en el paquete de la unidad de audio)

■ Instalación en automóvil Toyota utilizando soportes en los orificios mostrados en "●"

Cuando se utilice la abrazadera indicada anteriormente, no es posible utilizar tornillos en los dos oficios de los lados derecho e izquierdo de la unidad. Si es así, apriete el soporte utilizando accesorios 0 tal como se muestra a continuación. 1. Utilice accesorios 0 a ambos lados tal como se muestra.

Unidad de audio y otros

2. Monte la abrazadera a cada lado.

Accesorio ! (M5x6mm)

Accesorio ! (M5x6mm)

Tornillos (incluidos en el paquete de la unidad de audio)

Tornillos (incluidos en el paquete de la unidad de audio)

3. Tuerza los extremos del accesorio 0 para fijar el soporte.

Utilice un destornillador de cabeza plana o unos alicates y doble cada una de las pestañas del accesorio en el orificio de la abrazadera de instalación para fijar la abrazadera.

Extracción del monitor

■ Extracción del marco duro de goma (eserina) 1. Enganche la uña de la herramienta de extracción 6 y libere los cierres provistos en dos lugares de la parte inferior. Tal como se muestra en la figura, baje el marco y extráigalo hacia adelante.

Herramienta de extracción (Accesorio 6)

2. Después de extraer la parte inferior, libere de la misma manera los dos lugares del lado superior.

■ Extracción de la unidad

1. Extraiga el marco duro de goma siguiendo el procedimiento de extracción descrito en la sección <Extracción del marco duro de goma>.

Herramienta de extracción (Accesorio 6)

2. Quite el tornillo (M4 × 8) del panel posterior.

3. Inserte profundamente las dos herramientas de extracción 6 en las ranuras de cada lado, tal como se muestra en la figura. 4. Mueva la herramienta de extracción hacia abajo, y extraiga la unidad hasta la mitad mientras presiona hacia adentro. Preste atención para no lastimarse con las uñas de la herramienta de extracción.

5. Termine de sacar la unidad con las manos, prestando atención para no dejarla caer.

Instalación de la unidad de mando a distancia

■ Instale el soporte del mando a distancia (Accesorio #)

Cinta adhesiva por los dos lados

Soporte de mando a distancia #

Para impedir que caiga el mando a distancia bajo su pie, instálela utilizando el soporte de mando a distancia. Si el mando a distancia se cae bajo los pedales, interferirá con la conducción y puede ocasionar un accidente de tráfico.
