MANUAL DE USUARIO KVT-696 KENWOOD

MANUAL DE INSTALACIÓN Accesorios

1 1 2 1 3 2 4 1 5 4 6 4

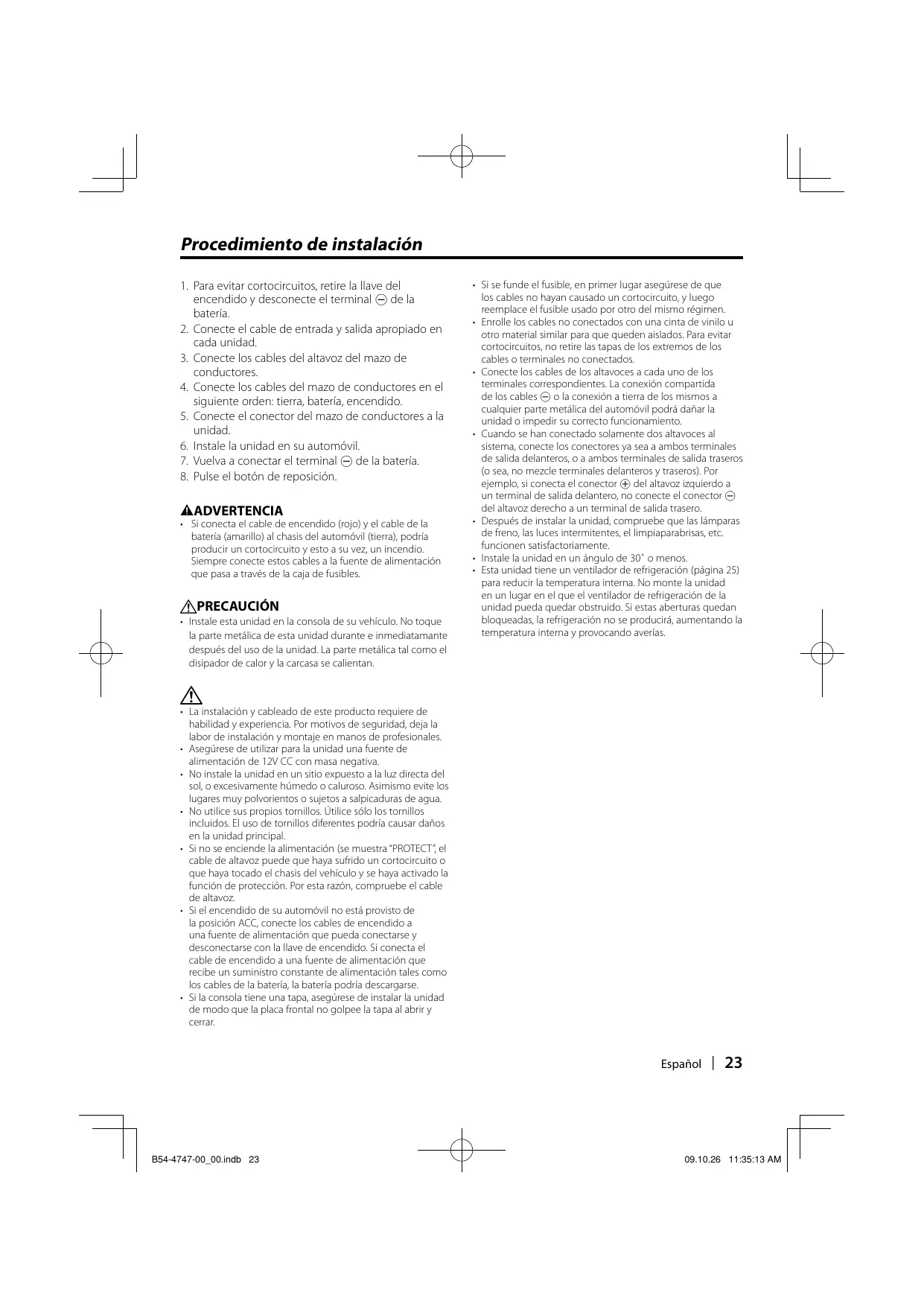

Procedimiento de instalación

1. Para evitar cortocircuitos, retire la llave del encendido y desconecte el terminal - de la batería. 2. Conecte el cable de entrada y salida apropiado en cada unidad. 3. Conecte los cables del altavoz del mazo de conductores. 4. Conecte los cables del mazo de conductores en el siguiente orden: tierra, batería, encendido. 5. Conecte el conector del mazo de conductores a la unidad. 6. Instale la unidad en su automóvil. 7. Vuelva a conectar el terminal - de la batería. 8. Pulse el botón de reposición.

• Si conecta el cable de encendido (rojo) y el cable de la batería (amarillo) al chasis del automóvil (tierra), podría producir un cortocircuito y esto a su vez, un incendio.

Siempre conecte estos cables a la fuente de alimentación que pasa a través de la caja de fusibles.

• Instale esta unidad en la consola de su vehículo. No toque la parte metálica de esta unidad durante e inmediatamante después del uso de la unidad. La parte metálica tal como el disipador de calor y la carcasa se calientan.

• Si se funde el fusible, en primer lugar asegúrese de que los cables no hayan causado un cortocircuito, y luego reemplace el fusible usado por otro del mismo régimen.

• Enrolle los cables no conectados con una cinta de vinilo u otro material similar para que queden aislados. Para evitar cortocircuitos, no retire las tapas de los extremos de los cables o terminales no conectados. • Conecte los cables de los altavoces a cada uno de los terminales correspondientes. La conexión compartida de los cables - o la conexión a tierra de los mismos a cualquier parte metálica del automóvil podrá dañar la unidad o impedir su correcto funcionamiento. • Cuando se han conectado solamente dos altavoces al sistema, conecte los conectores ya sea a ambos terminales de salida delanteros, o a ambos terminales de salida traseros (o sea, no mezcle terminales delanteros y traseros). Por ejemplo, si conecta el conector + del altavoz izquierdo a un terminal de salida delantero, no conecte el conector del altavoz derecho a un terminal de salida trasero. • Después de instalar la unidad, compruebe que las lámparas de freno, las luces intermitentes, el limpiaparabrisas, etc. funcionen satisfactoriamente. • Instale la unidad en un ángulo de 30˚ o menos. • Esta unidad tiene un ventilador de refrigeración (página 25) para reducir la temperatura interna. No monte la unidad en un lugar en el que el ventilador de refrigeración de la unidad pueda quedar obstruido. Si estas aberturas quedan bloqueadas, la refrigeración no se producirá, aumentando la temperatura interna y provocando averías.

• La instalación y cableado de este producto requiere de habilidad y experiencia. Por motivos de seguridad, deja la labor de instalación y montaje en manos de profesionales. • Asegúrese de utilizar para la unidad una fuente de alimentación de 12V CC con masa negativa. • No instale la unidad en un sitio expuesto a la luz directa del sol, o excesivamente húmedo o caluroso. Asimismo evite los lugares muy polvorientos o sujetos a salpicaduras de agua. • No utilice sus propios tornillos. Útilice sólo los tornillos incluidos. El uso de tornillos diferentes podría causar daños en la unidad principal. • Si no se enciende la alimentación (se muestra “PROTECT”, el cable de altavoz puede que haya sufrido un cortocircuito o que haya tocado el chasis del vehículo y se haya activado la función de protección. Por esta razón, compruebe el cable de altavoz. • Si el encendido de su automóvil no está provisto de la posición ACC, conecte los cables de encendido a una fuente de alimentación que pueda conectarse y desconectarse con la llave de encendido. Si conecta el cable de encendido a una fuente de alimentación que recibe un suministro constante de alimentación tales como los cables de la batería, la batería podría descargarse. • Si la consola tiene una tapa, asegúrese de instalar la unidad de modo que la placa frontal no golpee la tapa al abrir y cerrar.

B54-4747-00̲00.indb 23

09.10.26 11:35:13 AM Conexión de cables a los terminales

Llave de encendido interruptor

(disponible en el comercio) Terminal USB ACC Fusible del vehículo caja

Cable del encendido (Rojo)

Cable de la batería (Amarillo)

Caja de fusibles del vehículo

Cable a tierra (Negro) - (Al chasis del automóvil)

Si conecta el cable de encendido (rojo) y el cable de la batería (amarillo) al chasis del vehículo

(tierra), puede ocasionar un cortocircuito, que puede provocar un incendio. Conecte siempre esos cables a la fuente de alimentación que pasa por la caja de fusibles.

Conecte en el arnés del interruptor de detección del freno de aparcamiento del vehículo. Cable del sensor de estacionamiento (Verde claro)

PRK SW Por razones de seguridad, asegúrese de conectar el sensor de estacionamiento.

Conecte en el arnés de la lámpara de reversa del vehículo al utilizar la cámara de retrovisión opcional.

Al interruptor de control de iluminación del automóvil

Al mando a distancia de la dirección

Para utilizar la función de mando a distancia en el volante, es necesario un adaptador remoto exclusivo (no suministrado) para su vehículo. Conecte al terminal puesto a masa ya sea al sonar el teléfono o durante la conversación. Para conectar el sistema de navegación Kenwood, consulte el manual de navegación. En función de la antena que utilice, conéctelo al terminal de control de la antena del motor o al terminal de potencia para el amplificador de la antena de tipo película.

Cuando utilice el amplificador de potencia opcional, conéctelo al terminal de control de potencia respectivo.

Cable del sensor de marcha atrás (Violeta/Blanco)

Cable de reductor de luz (Naranja/Blanco)

Entrada del mando a distancia de la dirección

(Azul Claro/Amarillo)

Cable de silenciador (Marrón)

Cable de control de la antena del motor (Azul)

Cable de control de alimentación (Azul/Blanco)

Si no se efectúan las conexiones, no deje que el cable sobresalga de la lengüeta.

Ventilador de refrigeración

Entrada de antena FM/AM Mazo de conductores

Entrada Audio/Visual/Entrada de la cámara de visión trasera

• Salida visual (Amarilla) • Salida izquierda de audio (Blanca) • Salida derecha de audio (Roja)

REVERSE AV OUT Salida previa del subwoofer

• Entrada visual (Amarilla)

• Entrada izquierda de audio (Blanca) • Entrada derecha de audio (Roja)

• Salida izquierda de audio (Blanca)

• Salida derecha de audio (Roja) Salida previa delantera • Salida izquierda de audio (Blanca) • Salida derecha de audio (Roja) Salida previa trasera

• Salida izquierda de audio (Blanca)

• Salida derecha de audio (Roja)

Al altavoz delantero izquierdo

Al altavoz delantero derecho

Al altavoz trasero izquierdo

Al altavoz trasero derecho

B54-4747-00̲00.indb 25

09.10.26 11:35:17 AM Conexión de accesorios opcionales iPod

(disponible en el comercio)

(Accesorio opcional)

Toma mini tipo estéreo sin resistencia (3,5Ф)

KVT-696, KVT-516, KVT-546DVD:

Al sintonizador de radio satélite SIRIUS/ sintonizador de radio satélite XM/ Sintonizador de radio HD/KCA-BT200 (Accesorio opcional) KVT-636DVD: Al KCA-BT200 (Accesorio opcional) Podría ser necesario un adaptador de conversión (Accesorio opcional) para la conexión del accesorio opcional. Para más detalles póngase en contacto con su distribuidor Kenwood.

(Incluido en el sistema de navegación)

Sistema de navegación

(Accesorio opcional)

de navegación que pueden conectarse a

⁄ Unidades esta unidad: (A partir de diciembre de 2009): ・KNA-G610 ・KNA-G630 Para obtener la información más reciente, acceda a www.kenwood.com/cs/ce/.

Instalación/Desinstalación de la unidad

Doble las lengüetas del manguito de montaje con un destornillador o herramienta similar y fíjelo.

Asegúrese de que la unidad está instalada en forma segura. Si la unidad está en una posición inestable, es posible que no funcione correctamente (por ejemplo, el sonido puede interrumpirse).

B54-4747-00̲00.indb 27

09.10.26 11:35:20 AM Instalación/Desinstalación de la unidad

Desinstalación del marco duro de goma (escudete) 1. Enganche la uña en la herramienta de extracción 3 ay retire los dos cierres provistos en dos lugares de la parte inferior. Tal como se muestra en la figura, baje el marco y extráigalo hacia adelante. Escudete (Accesorio 4)

Desinstalación de la unidad

1. Extraiga el marco duro de goma siguiendo el procedimiento de extracción descrito en la sección <Extracción del marco duro de goma>. 2. Inserte las dos herramientas de extracción 3 profundamente en las ranuras de cada lado, tal y como se muestra. Herramienta de extracción (Accesorio 3)

Herramienta de extracción (Accesorio 3)

3. Mueva la herramienta de extracción hacia abajo, y extraiga la unidad hasta la mitad mientras presiona hacia adentro.

• El marco puede extraerse desde el lado superior del mismo modo.

2. Después de extraer la parte inferior, libere de la misma manera los dos lugares del lado superior.

• Procure evitar cualquier tipo de accidente con los pasadores de bloqueo en la herramienta de extracción.

4. Termine de sacar la unidad con las manos, prestando atención para no dejarla caer.

Instalación en automóviles fabricados en Japón

Instalación en coches Toyota, Nissan o Mitsubishi utilizando soportes en los orificios mostrados en "●"

Accesorio 5 (M5x6mm) o Accesorio 6 (M5x7mm)

Accesorio 5 (M5x6mm) o Accesorio 6 (M5x7mm)

Tornillos (incluidos en el paquete de la unidad de audio)

Unidad de audio y otros

Tornillos (incluidos en el paquete de la unidad de audio)

• No utilice sus propios tornillos. Utilice únicamente los tornillos suministrados. Si utiliza tornillos erróneos, podría dañar la unidad.

B54-4747-00̲00.indb 29

09.10.26 11:35:21 AM Instalación en automóviles fabricados en Japón

Instalación en automóvil Toyota utilizando soportes en los orificios mostrados en "●"

Cuando se utilice la abrazadera indicada anteriormente, no es posible utilizar tornillos en los dos oficios de los lados derecho e izquierdo de la unidad.

1. Monte la abrazadera a cada lado.

Abrazadera Accesorio 5 (M5x6mm)

Accesorio 5 (M5x6mm)

Tornillos (incluidos en el paquete de la unidad de audio)

Tornillos (incluidos en el paquete de la unidad de audio)

2. Doble cada extremo de la cubierta para fijar el corchete.

Use un destornillador plano-de pala o unos alicates y doble la pestaña de la cubierta una vez dentro del agujero del corchete de instalación para fijarlo.
