MODE D'EMPLOI KVT-696 KENWOOD

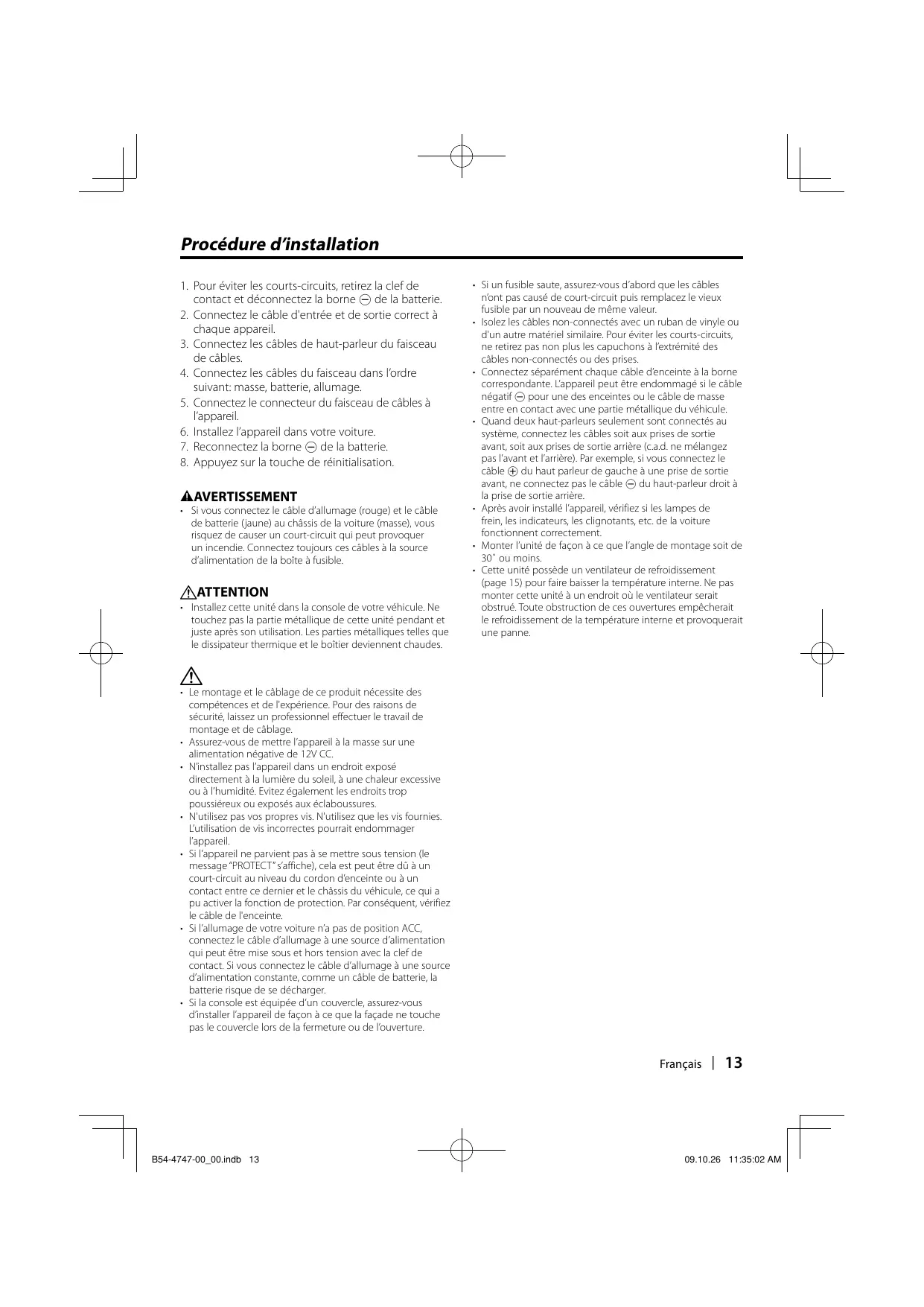

Procédure d’installation 1. Pour éviter les courts-circuits, retirez la clef de contact et déconnectez la borne - de la batterie. 2. Connectez le câble d'entrée et de sortie correct à chaque appareil. 3. Connectez les câbles de haut-parleur du faisceau de câbles. 4. Connectez les câbles du faisceau dans l’ordre suivant: masse, batterie, allumage. 5. Connectez le connecteur du faisceau de câbles à l’appareil. 6. Installez l’appareil dans votre voiture. 7. Reconnectez la borne - de la batterie. 8. Appuyez sur la touche de réinitialisation.

• Si vous connectez le câble d’allumage (rouge) et le câble de batterie (jaune) au châssis de la voiture (masse), vous risquez de causer un court-circuit qui peut provoquer un incendie. Connectez toujours ces câbles à la source d’alimentation de la boîte à fusible.

• Installez cette unité dans la console de votre véhicule. Ne touchez pas la partie métallique de cette unité pendant et juste après son utilisation. Les parties métalliques telles que le dissipateur thermique et le boîtier deviennent chaudes.

• Si un fusible saute, assurez-vous d’abord que les câbles n’ont pas causé de court-circuit puis remplacez le vieux fusible par un nouveau de même valeur.

• Isolez les câbles non-connectés avec un ruban de vinyle ou d'un autre matériel similaire. Pour éviter les courts-circuits, ne retirez pas non plus les capuchons à l’extrémité des câbles non-connectés ou des prises. • Connectez séparément chaque câble d’enceinte à la borne correspondante. L’appareil peut être endommagé si le câble négatif - pour une des enceintes ou le câble de masse entre en contact avec une partie métallique du véhicule. • Quand deux haut-parleurs seulement sont connectés au système, connectez les câbles soit aux prises de sortie avant, soit aux prises de sortie arrière (c.a.d. ne mélangez pas l’avant et l’arrière). Par exemple, si vous connectez le câble + du haut parleur de gauche à une prise de sortie avant, ne connectez pas le câble - du haut-parleur droit à la prise de sortie arrière. • Après avoir installé l’appareil, vérifiez si les lampes de frein, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement. • Monter l’unité de façon à ce que l’angle de montage soit de 30˚ ou moins. • Cette unité possède un ventilateur de refroidissement (page 15) pour faire baisser la température interne. Ne pas monter cette unité à un endroit où le ventilateur serait obstrué. Toute obstruction de ces ouvertures empêcherait le refroidissement de la température interne et provoquerait une panne.

• Le montage et le câblage de ce produit nécessite des compétences et de l'expérience. Pour des raisons de sécurité, laissez un professionnel effectuer le travail de montage et de câblage. • Assurez-vous de mettre l’appareil à la masse sur une alimentation négative de 12V CC. • N’installez pas l’appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l’humidité. Evitez également les endroits trop poussiéreux ou exposés aux éclaboussures. • N'utilisez pas vos propres vis. N'utilisez que les vis fournies. L’utilisation de vis incorrectes pourrait endommager l’appareil. • Si l’appareil ne parvient pas à se mettre sous tension (le message “PROTECT” s’affiche), cela est peut être dû à un court-circuit au niveau du cordon d’enceinte ou à un contact entre ce dernier et le châssis du véhicule, ce qui a pu activer la fonction de protection. Par conséquent, vérifiez le câble de l'enceinte. • Si l’allumage de votre voiture n’a pas de position ACC, connectez le câble d’allumage à une source d’alimentation qui peut être mise sous et hors tension avec la clef de contact. Si vous connectez le câble d’allumage à une source d’alimentation constante, comme un câble de batterie, la batterie risque de se décharger. • Si la console est équipée d’un couvercle, assurez-vous d’installer l’appareil de façon à ce que la façade ne touche pas le couvercle lors de la fermeture ou de l’ouverture.

B54-4747-00̲00.indb 13

09.10.26 11:35:02 AM Connexion des câbles aux bornes

Interrupteur de clé de contact

(disponibles dans le commerce)

ACC Borne USB Câble d’allumage (Rouge)

Câble de batterie (Jaune)

Boîte à fusibles de la voiture

Boîte à fusibles de la voiture

Câble de masse (Noir) (Au châssis de la voiture)

Si vous connectez le câble d’allumage (rouge) et le câble de batterie (jaune) au châssis de la voiture (masse), vous risquez de causer un court-circuit qui peut provoquer un incendie.

Connectez toujours ces câbles à la source d’alimentation de la boîte à fusible.

FUSIBLE ( 15A ) Connectez au faisceau du commutateur de détection de frein à main du véhicule.

PRK SW Câble du capteur de stationnement (Vert clair)

Par mesure de sécurité, connecter le câble du détecteur de stationnement.

Connectez au faisceau des feux arrières du Câble de capteur de marche arrière (Violet/Blanc) véhicule lors de l'utilisation de la caméra de vue arrière en option.

Vers l'interrupteur de commande d'éclairage du véhicule

Câble de commande du gradateur (Orange/Blanc)

Entrée de la commande de direction

(Bleu clair/Jaune) Vers la télécommande de direction Pour utiliser la fonction de télécommande au volant, vous devez vous procurer un adaptateur à distance exclusif (non fourni) qui correspond à votre type de véhicule. Connectez à une prise qui est à la masse soit quand le téléphone sonne soit pendant une conversation. Pour connecter le système de navigation Kenwood, consultez le manuel du système de navigation. En fonction de l'antenne que vous utilisez, connectez soit à la borne de commande de l'antenne motorisée, soit à la borne d'alimentation de l'amplificateur de puissance ou à l'antenne de type film. Lors de l'utilisation de l'amplificateur de puissance optionnel, connectez à sa prise de commande d'alimentation.

Câble de sourdine (Brun)

Câble de commande de l'antenne motorisée

Câble de commande de l'alimentation

Si aucune connexion n'est faite, ne laissez pas le câble sortir à l'extérieur.

Ventilateur de refroidissement

Entrée de l’antenne AM/FM Faisceau de câbles

Sortie audio-visuelle

• Sortie visuelle (Jaune) • Sortie audio gauche (Blanc) • Sortie audio droite (Rouge)

REVERSE AV OUT SUB WOOFER Pré-sortie du Subwoofer

• Sortie audio gauche (Blanc) • Sortie audio droite (Rouge)

FRONT Pré-sortie avant

• Sortie audio gauche (Blanc) • Sortie audio droite (Rouge)

REAR Pré-sortie arrière

• Sortie audio gauche (Blanc) • Sortie audio droite (Rouge)

ILLUMI REMOTE CONT Entrée audio-visuelle/ Entrée de caméra de marche arrière

• Entrée visuelle (jaune) • Entrée audio gauche (Blanc) • Entrée audio droite (Rouge)

Au haut-parleur avant gauche

Au haut-parleur avant droit

Au haut-parleur arrière gauche

Au haut-parleur arrière droite

B54-4747-00̲00.indb 15

09.10.26 11:35:04 AM Connexion d'accessoires optionnels iPod

(disponibles dans le commerce)

(Accessoires optionnel)

Mini-prise sans résistance de type stéréo (3,5Ф)

(Noir) Entrée visuelle (Jaune) Mini-prise sans résistance (3,5Ф) Sortie visuelle (Jaune)

Borne USB Borne USB KVT-696, KVT-516, KVT-546DVD:

Vers syntoniseur radio SIRIUS Satellite/ syntoniseur radio XM Satellite/ Syntoniseur HD Radio/KCA-BT200 (Accessoire optionnel) KVT-636DVD: Vers KCA-BT200 (Accessoires optionnel) Un adaptateur de conversion (accessoire optionnel) peut être nécessaire pour la connexion des accessoires optionnels. Contactez votre revendeur Kenwood pour plus de détails.

(Compris dans le système de navigation)

Système de navigation

(Accessoires optionnel)

de navigation pouvant être connectés à

⁄ Systèmes cet appareil (en date de décembre 2009): ・KNA-G610 ・KNA-G630 Pour consulter les informations les plus récentes, rendez-vous sur le site www.kenwood.com/cs/ce/.

Installation/Pour enlever l'unité

Tordez les pattes du manchon de montage avec un tournevis ou un outil similaire et fixez-le.

Assurez-vous que l’appareil est solidement installé à sa place. Si l’appareil est instable, il pourrait ne pas bien fonctionner (par ex., le son pourrait sauter).

B54-4747-00̲00.indb 17

09.10.26 11:35:09 AM Installation/Pour enlever l'unité

Pour enlever le cadre en caoutchouc dur (écusson) 1. Engagez les loquets de l'outil de démontage 3 et enlever les deux crochets situés sur le niveau inférieur. Baissez le cadre et tirez-le vers l’avant comme montré sur l’illustration. Écusson (Accessoire 4)

Pour enlever l'unité

1. Retirez le cadre en ébonite en suivant la procédure de démontage de la section <Pour enlever le cadre en caoutchouc dur>. 2. Insérez les deux outils de démontage 3 profondément dans les fentes de chaque côté comme indiqué. Outil de démontage (Accessoire 3)

3. Baissez l'outil de démontage vers le bas et tirez l’appareil à moitié en faisant pression vers l’intérieur.

• Le cadre peut être enlevé de la partie supérieure en procédant de la même manière.

2. Quand la partie inférieure est retirée, retirez les deux crochets supérieurs.

• Veillez à ne pas vous blesser avec les loquets de l'outil de démontage.

4. Sortez l’appareil entièrement avec les mains, en faisant attention de ne pas le faire tomber.

Installation dans des véhicules de fabrication japonaise

Installation sur une voiture de marque Toyota, Nissan ou Mitsubishi en utilisant les supports avec les orifices indiqués par "●"

Accessoire 5 (M5x6mm) ou Accessoire 6 (M5x7mm)

Accessoire 5 (M5x6mm) ou Accessoire 6 (M5x7mm)

Vis (incluses dans le pack de l'unité audio)

Unité audio ou autres

Vis (incluses dans le pack de l'unité audio)

• N'utilisez pas vos propres vis. Utilisez uniquement les vis fournies. Si vous utilisez les mauvaises vis, vous risquez d'endommager l'appareil.

B54-4747-00̲00.indb 19

09.10.26 11:35:10 AM Installation dans des véhicules de fabrication japonaise

Installation sur une voiture de marque Toyota en utilisant les supports avec les orifices indiqués par "●"

Lorsque les supports indiqués ci-dessus sont utilisés, vous ne pouvez utiliser les vis des deux trous sur les côtés droit et gauche.

1. Installez un support de chaque côté.

Support du véhicule Accessoire 5 (M5x6mm)

Vis (incluses dans le pack de l'unité audio)

Vis (incluses dans le pack de l'unité audio)

2. Courbez les languettes du boîtier afin de fixer le support.

Utilisez un tournevis à lame plate ou une pince, et courbez les languettes du boîtier afin de les insérer dans l'orifice du support de montage et de fixer ce dernier.
