Type de produit	Autoradio KENWOOD modèle KDC-X592
Dimensions (L x H x P)	182 x 53 x 155 mm
Poids	1,40 kg (3,1 lbs)
Tension de fonctionnement	14,4 V CC (11-16 V)
Courant absorbé maximal	10 A
Puissance de sortie maximale	50 W × 4
Pleine puissance de largeur de bande	22 W × 4 (DHT < 1%)
Impédance d'enceinte	4 - 8 Ω
Niveau de préamplification (CD)	4000 mV / 10 kΩ
Entrée auxiliaire (AUX)	Mini-prise stéréo 3,5 mm, tension max 1200 mV, impédance 100 kΩ
Formats audio supportés	CD audio, CD-R/RW, MP3, WMA, AAC-LC (.m4a)
Interface USB	USB 2.0, FAT16/32, courant max 500 mA
Compatible iPod	Oui (via câble optionnel)
Bandes tuner FM	87,9 - 107,9 MHz (pas de 200 kHz)
Bandes tuner AM	530 - 1700 kHz (pas de 10 kHz)
Mémoire de stations FM/AM	30 stations
Code de sécurité	Oui, code à 4 chiffres
Réglages audio	Graves, médiums, aigus, balance, fader, subwoofer, système Q, contour
Filtres passe-haut / passe-bas	HPF avant/arrière, LPF subwoofer, réglables en fréquence
Double zone	Oui, permet une source secondaire (AUX) sur canaux arrière
Affichage	Types A à G, avec analyseur de spectre, horloge, date

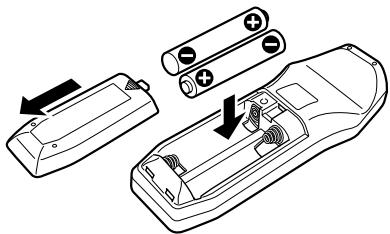

Télécommande	Incluse, piles AA × 2

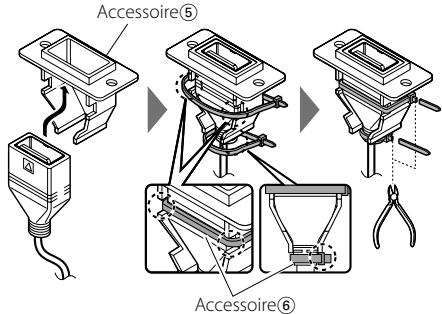

Type de connecteur USB	Support de montage fourni
Accessoires optionnels	Changeur CD, tuner HD Radio, tuner satellite SIRIUS/XM, KCA-BT100 Bluetooth, LX-AMP

FOIRE AUX QUESTIONS - KDC-X592 KENWOOD

Comment réinitialiser l'autoradio ?

Appuyez sur la touche de réinitialisation située sur la façade avec un stylo ou un trombone. L'appareil revient aux réglages d'usine.

Comment activer ou désactiver le mode démonstration ?

En mode veille, appuyez sur [FNC], sélectionnez 'DEMO Mode', puis maintenez la molette enfoncée pendant 2 secondes pour basculer entre ON et OFF.

Puis-je connecter un iPod ou un iPhone ?

Oui, via la borne USB avec un câble de connexion iPod (optionnel). Les modèles compatibles sont iPod nano, iPod 5G, iPod classic et iPod touch. La lecture démarre automatiquement.

Comment régler le code de sécurité ?

En mode veille, allez dans [FNC] > 'MENU' > 'Security Set'. Maintenez la molette enfoncée 1 seconde, puis saisissez un code à 4 chiffres. Confirmez en maintenant 3 secondes. Notez le code et conservez-le en lieu sûr.

Que faire si le message 'Protect' s'affiche ?

Cela indique un court-circuit sur un fil d'enceinte ou un contact avec la masse. Vérifiez et isolez les câbles d'enceinte, puis appuyez sur la touche de réinitialisation.

Comment nettoyer la façade et les contacts ?

Utilisez un chiffon sec et doux (silicone) pour la façade. Pour les contacts, essuyez-les avec un chiffon sec. Ne jamais utiliser de solvant ou d'alcool.

L'autoradio ne lit pas mes CD-R/RW gravés. Que faire ?

Assurez-vous que les disques sont finalisés et gravés au format ISO 9660 Level 1/2, Joliet ou Romeo. Les CD 3 pouces ne sont pas supportés. Essayez de régler 'CD Read' sur '2' dans le menu MENU.

Comment régler la balance et le fader ?

Appuyez sur la molette [AUD] pour entrer en mode audio. Tournez pour sélectionner 'BALANCE' ou 'FADER', puis réglez en tournant la molette. Appuyez sur une autre touche pour quitter.

L'affichage ne montre pas le nom des morceaux. Comment faire ?

Assurez-vous que le fichier audio contient des balises ID3. Dans 'DISP' > 'TEXT', sélectionnez 'Title / Artist' ou 'Album / Artist'. Pour les CD, activez 'DNPS' si le disque a été nommé.

Puis-je utiliser l'entrée auxiliaire pour un lecteur MP3 ?

Oui, connectez votre appareil via un câble mini-jack stéréo 3,5 mm (sans résistance). Activez l'entrée AUX dans 'MENU' > 'Built in AUX' sur 'ON', puis sélectionnez la source 'AUX'.

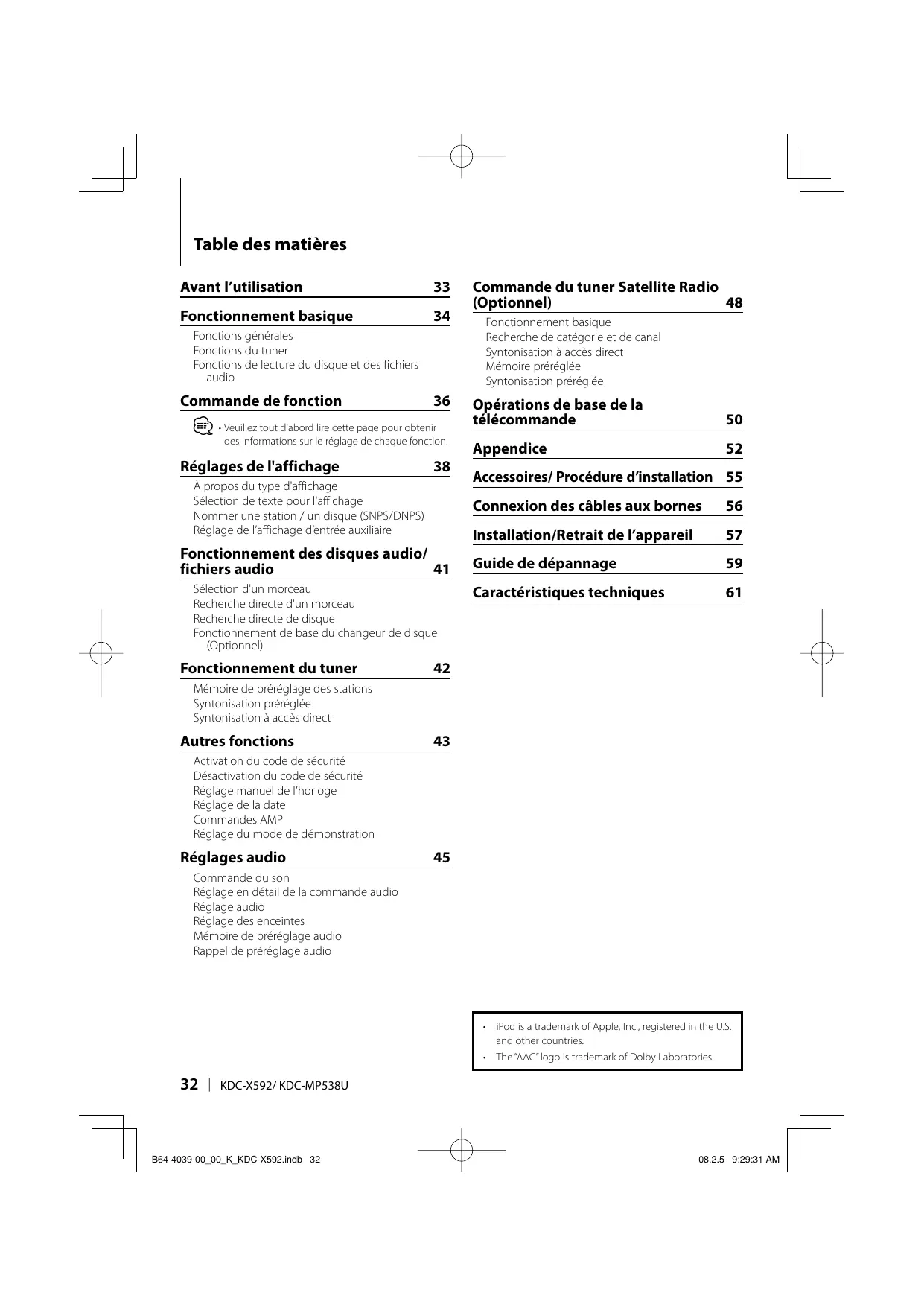

MODE D'EMPLOI KDC-X592 KENWOOD

Avant l'utilisation 33

Fonctionnement basique 34

Fonctions generales

Fonctions du tuner

Fonctions de lecture du disque et des fichiers audio

Commandedefonction 36

• Veuillez tout d'abord dire cette page pour obtenir des informations sur le réglage de chaque fonction.

Réglages de l'affichage 38

À propos du type d'affichage

Sélection de texte pour l'affichage

Nommer une station / un disque (SNPS/DNPS)

Réglage de l'affichage d'entrée auxiliaire

Fonctionnement des disques audio/ fichiers audio 41

Sélection d'un morceau

Recherche directe d'un morceau

Recherche directe de disque

Fonctionnement de base du changeur de disque (Optionnel)

Fonctionnement du tuner 42

Mémoire de préréglage des stations

Syntonisation preréglee

Syntonisation à accès direct

Autres fonctions 43

Activation du code de sécurité

Déactivation du code de sécurité

Réglage manuel de l'horloge

Réglage de la date

Commands AMP

Réglage du mode de démonstration

Réglages audio 45

Commandedu son

Réglage en détaill de la commande audio

Réglage audio

Réglage des enceintes

Mémoire de prépréglage audio

Rappel de prépréglage audio

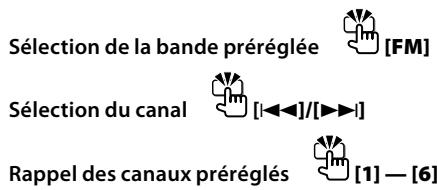

Commande du tuner Satellite Radio (Optionnel) 48

Fonctionnement basique

Recherche de catégorie et de canal

Syntonisation à accès direct

Mémoire prérégée

Syntonisation prerégée

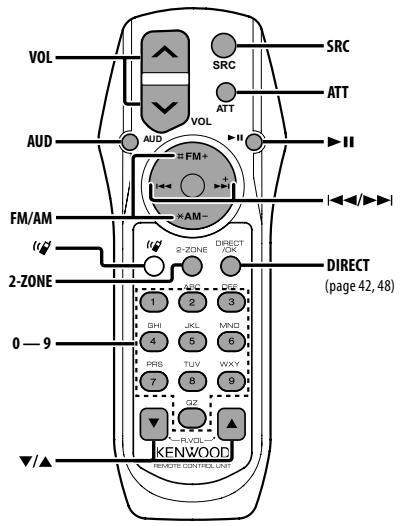

Opérations de base de la télécommande 50

Appendice 52

Accessoires/Procedure d'installation 55

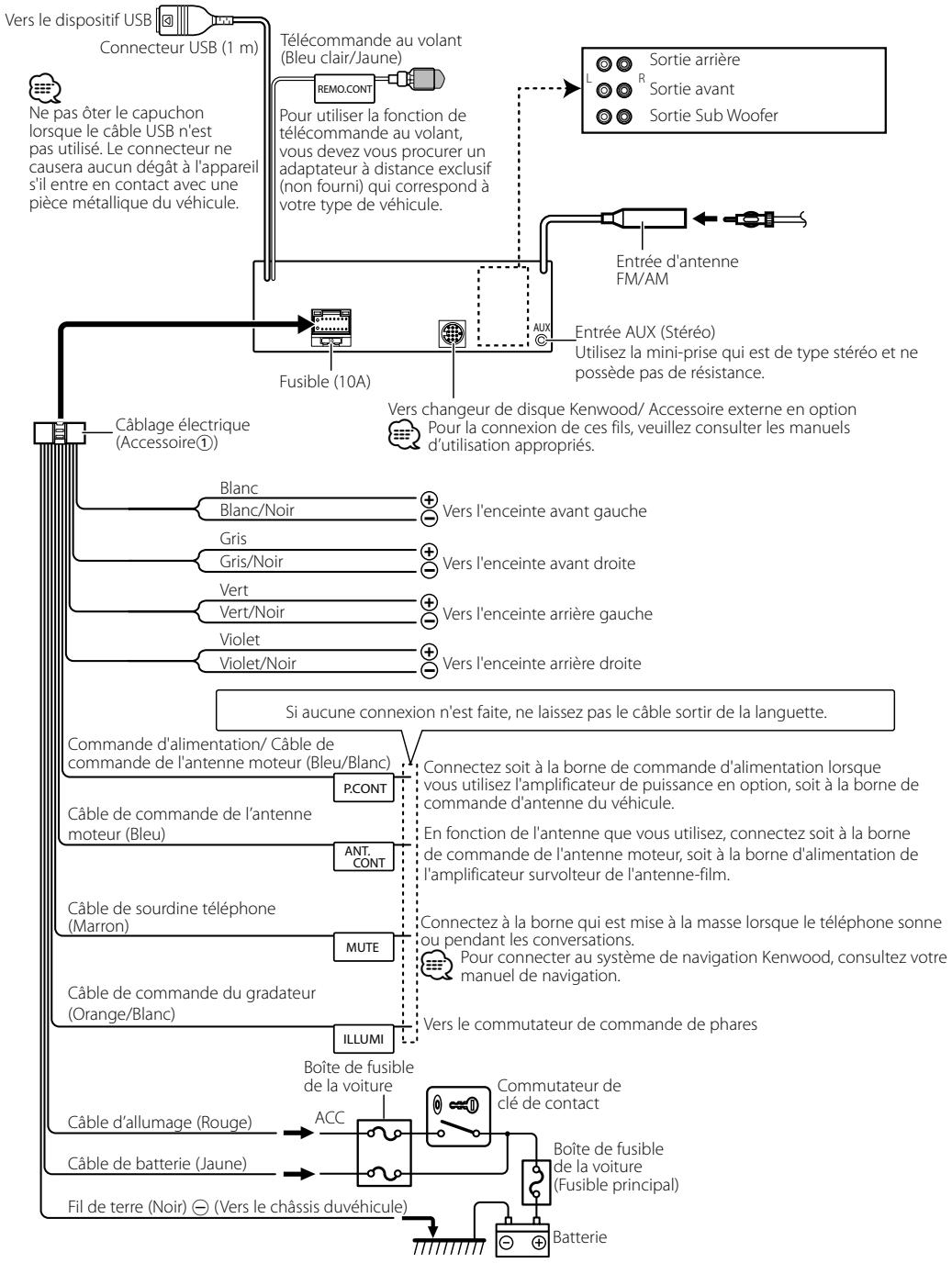

Connexion des cables aux bornes 56

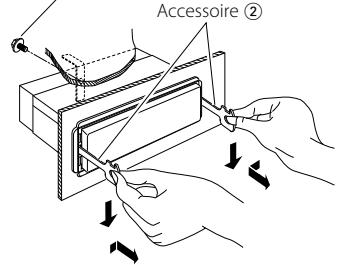

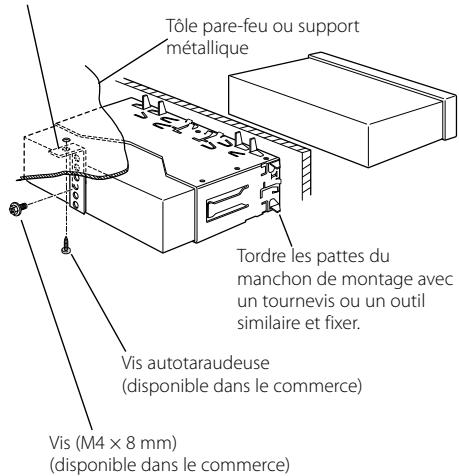

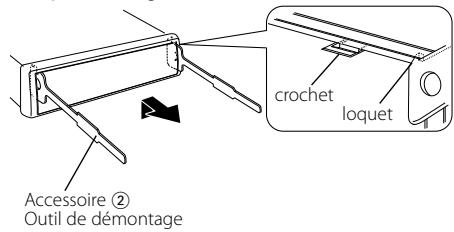

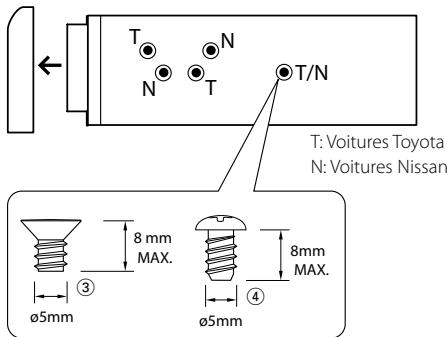

Installation/Retrait de I'appareil 57

Guide de dépannage 59

Caracteristiques techniques 61

Pour éviter toute blessure et/ou incendie, veuillez prendre les précautions suivantes :

• Pour éviter les court-circuits, ne jamais mettre ou laisser d'objets metalliques ( comme une pièce de monnaie ou un outil en métal) à l'intérieur de l'appareil.

Avant d'utiliser l'appareil pour la première fois

Cet apparéil est réglé au préalable sur le mode de démonstration.

Lors de la première utilisation de cet apparéil, annuler le (page 44).

Comment réinitialiser votre apparéil

• Si cet appeareil ou l'appareil connecté (échangeur automatique de disques, etc.) ne fonctionne pas correctement, appuyer sur la touche de réinitialisation. L'appareil returne aux réglages de l'usine quand la touche de réinitialisation est enforcée.

Touchede réinitialisation

Nettoyage de l'appareil

Si le panneau avant de cet apparéil est taché, essuyez-le avec un chiffon sec et doux, par exemple un chiffon au silicone.

Si le panneau avant est très taché, essuyez-le avec un chiffon imbibé d'un produit de nettoyage neutre et essuyez ensuite toute trace de ce produit.

• La pulverisation directe de produit de nettoyage sur l'appareil risque d'affector les pieces mécaniques. L'utilisation d'un chiffon rugueux ou d'un liquide volatile tel qu'un solvant ou de l'alcool pour essayer le panneau avant peut rayer la surface ou effacer des caractères.

Nettoyage des contacts de la façade

Si les contacts de l'appareil ou de la façon deviennent sales, essuyez-les avec un chiffon sec et doux.

Condensation sur la lentille

Juste après avoir mis le chauffage de la voiture par temps froid, de l'humidité risque de se former sur la lentille à l'intérieur du lecteur CD. Cette condensation peut donc le lecture de CD impossible. Dans ce cas, retirez le disque et attendez que l'humidité s'évapore. Si l'appareil ne fonctionne toujours pas normalement après quelques temps, consultez votre revendeur Kenwood.

• Si vous rencontres des problèmes pendant l'installation, consultez leur revendeur Kenwood.
• Lorsque vous achetez des accessoires en option, vérifie auprès de votre revendeur Kenwood que ces accessoires fonctionnent avec leur modele dans votre région.
• Les caractères conformes à la norme ISO 8859-1 peuvent être affichés.
• Dans ce document, l'allumage d'un indicateur signifie l'affichage d'un statut. Rêférez-vous au chapitre <À propos du type d'affichage> (page 38) pour obtenir des détails sur l'affichage du statut.
• Les illustrations de l'affichage, des icônes de fonctions et du panneau apparaissant dans ce manuel sont des exemples utilisés pour expliquer avec plus de clarté comment les commandes sont utilisées. Il est donc possible que les illustrations d'affichage puisent être différentes de ce qui est réellement affché sur l'appareil et aussi que certaines illustrations représentent des choses impossibles à réaliser en cours de fonctionnement.

Manipulation des CD

• Ne pas toucher la surface d'enregistrement d'un CD.
• Ne pas coller de ruban adhésif, etc. sur les CD et ne pas utiliser de CD avec du ruban adhésif collé dessus.
• Ne pas utiliser d'accessoires type disque.
• Nettoyer le disque en partant du centre vers l'extérieur.
• Pourzheimer des CD de cet apparéil, les tirer horizontally.
• Si le trou central ou la cordure externe du CD possède des ébarbures, n'utiliser le CD qu'après avoir enlevé les ébarbures à l'aide d'un stylo à bille etc.

CD qui ne peuvent être utilisés

• Les CD non circulaires ne peuvent être utilisés.

• Les CD comportant des colorations sur la surface d'enregistrement ou qui sont sales ne peuvent etre utilisés.
  Cet appareil ne peut dire que les CD comportant

Il ne peut jouer les disques qui ne comportent pas cette marque.

• Un CD-R ou CD-RW qui n'a pas ete finalise ne peut etre lu.(Pour le procede de finalisation,veuillez consulter voire programme de gravure de CD-R/CDRW et les instructions du manuel d'utilisation devoire graveur de CD-R/CD-RW).

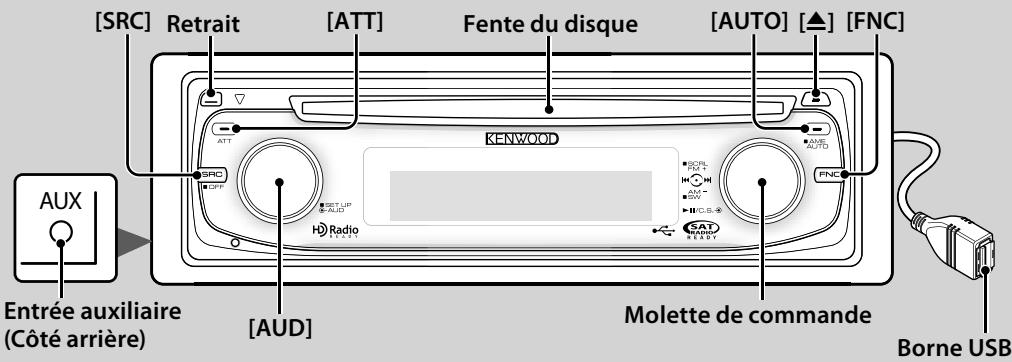

Fonctionnement basique

Fonctions generales

Touche d'alimentation/Sélection de la source

Mise en marche.

Lorsque l'appareil est sous tension, selectionnez une source.

Mode de selection SRC 1: Appuyez sur la touche [SRC] puis tournez la molette de commande ou poussez-la vers la gauche ou la droite. Pour déterminer la source sélectionnée, appuyez sur la molette de commande.

Mode de selection SRC 2: A chaque fois que vous appuyez sur cette touche, la source change.

Tuner ("TUNER"), USB ou iPod ("USB" ou "iPod"), CD ("Compact Disc"), Entrée auxiliaire ("AUX"), et Veille ("STANDBY")

Appuyer pendant au moins 1 seconde pour eteindre l'autoradio.

• Le mode de selection SRC peut être régé dans la rubrique "MENU" > "SRC Select" de la section (page 36).
• Lorsqu'un accessoire optionnel est connecté, le nom de la source apparaît pour chaque apparéil.
• Une fois la connexion de l'IPod reconnaue, l'affichage de la source passée de "USB" à "IPod".

Commanded volume

[AUD]

Tourner la molette pour regler le volume.

Attenuateur

[ATT]

Baisser le volume rapidement.

Une fois le volume réduit, le témoin "ATT" clignote.

Mise en sourdine du volume lors de la réception d'un appel téléphonique

Lors d'un appel, "CALL" s'affiche et le système audio est mis en pause.

Lorsque l'appel se termine, "CALL" disparait et le système audio est réactivé.

Le système audio peut être reactifé pendant un appel en appuyant sur la touche [SRC].

Pour utiliser la fonction de sourdine TEL, vous doivent connecter le fil MUTE à votre téléphone à l'aide d'un accessoire de téléphone commercial. Reportez-vous à (page 56).

Retrait de la façon

Retrait

Libère le verrou de la façon afin de-retirer cette dernière.

Reportez-vous au schéma suivant lorsque vous remettez la façade en place.

• La façade est une piece de précision de l'équipement et elle peut être endommagée en cas de chocs ou de secousses.
• Conserver la façade dans son étui lorsqu'elle est détachée.
• Ne pas exposer la façade (et l'étui de la façade) à la lumière directe du soleil ou à une chaleur ou humidité excessive. Évitez également les endroits trop poussièreux ou exposés aux éclaboussures.
• Pour éviter toute dépréciation, ne pas toucher les contacts de l'appareil ou de la façade avec les doigts.

Entrée auxiliaire

Entrée auxiliaire

Connectez un apparéil audio portatif à l'aide d'un cable à mini-prise (3.5 Ø).

• Utilisez un cable à mini-prise stéreo et sans résistance.
• L'entrée auxiliaire nécessite le réglage réalisé dans la rubrique "MENU" > "Built in AUX" de la (page 36).

Sortie Subwoofer

Molette de commande

Permet d'activer ("SUBWOOFER ON") et de désactiver ("SUBWOOFER OFF") à chaque fois que vous pousez vers le bas pendant au moins 2 secondes.

Commande de fonction

[FNC]

Appuyez sur cette touche pour pouvoir paraméter divers fonctions à l'aide de la molette de commande. Reportez-vous à la section (page 36).

Catégorie	Fonction de l'objet de configuration
MENU	Permet de configurer l'environnement.
DISP	Permet de configurer l'affichage.

Défilament du Texte/Titre commande

Moltefte de

Le texte du CD et du fjichier audio défile en poussant la molette vers le haut pendant au moins 2 secondes

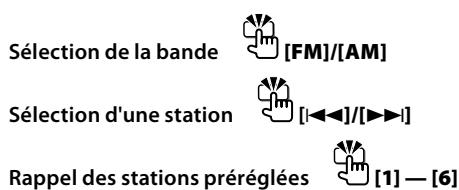

Fonctions du tuner

Sélection de la bande commande

Molette de

Commute entre FM1, FM2, et FM3 à chaque fois que vous poussez la molette de commande vers le haut. Passe à AM à chaque fois que vous poussez vers le bas.

Syntonisation

Molette de commande

Change la fréquence en poussant vers la gauche ou vers la droite.

• Pendant la réception de stations stéreo, le témoin "ST" est allumé.

Sélection du mode de syntonisation

[AUTO]

Alterne comme indiqué ci-dessous à chaque pression de cette touche.

Mode de syntonisation	Affichage	Opération
Recherche automatique	"Auto1"	Recherche automatique d'une station.
Recherche de station pré régée	"Auto2"	Recherche dans l'ordre des stations générées dans la mémoire de pré-réglage. (page 42)
Manuel	"Manual"	Commande normale manuelle de la syntonisation.

Entrée de la mémoire préréglée

[AUTO]

Permet de mémoriser automatiquement six stations ayant une réception de bonne qualité en appuyant pendant au moins 2 secondes.

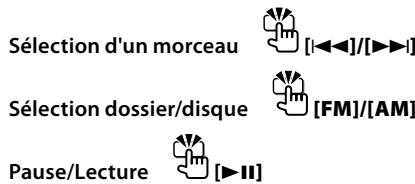

Fonctions de lecture du disque et des fichiers audio

Lecture du disque

Fente du disque

Commence la lecture lorsqu'un disque est inséré.
Lorsqu'un CD est inséré, le témoin "IN" s'allume.

• Les CD 3" ne sont pas supportés. Vous risquez de provoquer un dysfonctionnement en essayant d'un insérer un à l'aide d'un adaptateur.

Ejection du disque

[△]

• Il est possible d'éjecter le disque 10 minutes après l'arrêt du moteur.

Lecture depuis un apparéil USB ou un iPod

Borne USB

La lecture commence depuis la connexion d'un appareil USB.

• Pour plus de détaill sur les fichiers audio, supports, et périhériques qui peuvent être produits, reportez-vous à <À propos des fichiers audio> (page 52).

Pause et lecture

Molette de commande

Alterne entre pause et lecture à chaque pression de la partie centrale.

Retrait du dispositif USB

[△]

Appuyer sur cette touche pendant 2 secondes ou plus pour selectionner le mode retrait, et-retirer le dispositif USB.

Pendant le mode retrait, l'indicateur "USB REMOVE" est allumé.

Rechercher un morceau commande

Molette de

Change la musique en poussant vers la gauche ou vers la droite.

Retour ou avance rapide de la musique en poussant et en restant vers la gauche ou vers la droite. (Aucun son n'est émis pendant la lecture du fichier audio.)

Recherche de dossier commande

Moltefte de

Change le dossier contenant le fichier audio en poussant vers le haut ou vers le bas.

Commande de fonction

Les fonctions générées dans le tableau ci-dessous peuvent être configuré en utilisant la Commande de fonction.

Categorie	Élement	Réglage	Entrée	Aperçu du réglage	Condition	Page
MENU	"Security Set"/"Security Clear"		13	Règle/Réinitialise le code de sécurité.	SB	43
	"SRC Select"	"1"*/“2”		Défini la méthode de sélection de la source.	SB	53
	"IPod Mode"	"OFF"/“ON"*		Lorsqu'elle est réglée sur "ON", cette fonction vous permet de sélectionner de la musique de manière similaire à un iPod.	iPod	41
	"Beep"	"OFF"/“ON"*		Vous peuvent activer/désactiver le signal sonore de contrôle d'opération (bip).	SB
	"Clock Adjust"		15	Règle l'horloge.	SB	44
	"Date Adjust"		15	Permet de définir la date.	SB	44
	"Date Mode"	7 types	15	Permet de définir le mode d'affichage de la date.	SB
	"Display"	"OFF"/“ON"*		Permet d'éteindre l'affichage lorsqu'aucune opération n'est exécutée.	—	53
	"Dimmer"	"OFF"/“ON"*		Permet d'atténuer l'éclairage de l'affichage en conjunction avec l'allumage des phares de votre vehicule.	SB
	"ILM Dimmer"	"AUTO"*/“MNAL1"/“MNAL2"/“OFF"		Permet de définir si l'éclairage des touches sera ou non attenué en conjunction avec l'allumage des phares de votre vehicule ou s'il sera attenué constamment.	SB	53
	"ILM Effect"	"OFF"/“ON"*		Permet de définir si la luminosité de l'éclairage des touches sera modifiée ou non en conjunction avec l'utilisation de la clé.	SB
	"ILM MSC SYNC"	"OFF"*/“ON"		Permet de définir si la luminosité de l'éclairage des touches sera modifiée ou non en conjunction avec le volume sonore.	—
	"AMP"	"OFF"/“ON"*		Allume/éteint l'amplificateur intégré.	SB	53
	"Zone2"	"Real"*/“Front"		Permet de spécifique la destination du son de l'entrée AUX lorsque la fonction Double zone est activée.	PZONE	53
	"Supreme"	"OFF"/“ON"*		Active et désactive la fonction Supreme.	AF2	53
	"AMS Control"*1		15	Commande l'amplificateur LX connecté.	—	44
	"CRSC"	"OFF"/“ON"*		Active le mode mono pour réduire le bruit lorsque le réception est médiocre.	FM
	"Receive Mode"	"Auto"*/“Digital"/“Analog"	15	Permet de définir le mode de réception de la radio HD.	HDR	53
	"ESN="			Affiche le numéro de série électronique de radio satellite.	SAT
	"Name Set"		15	Permet de définir le nom de station (SNPS)/ nom de disque (DNPS)/ nom AUX.	→	40
	"Scroll"	"Auto"*/“Manual"		Spécifie si le texte défile automatiquement.	—
	"Built in AUX"	"OFF"*/“ON"		Détermine si AUX doit être affchéé pendant la sélection de la source.	SB
	"CD Read"	"1"*/“2"		Active le mode de lecture de CD.	SB	53
	"Audio Preset"		15	Permet de prêrgler la valeur de réglage de la commande audio. La valeur de prêrglage est conservée après la réinitialisation.	SB	47
	"DEMO Mode"	"OFF"/“ON"*	25	Spécifie si la démonstration doit être activée.	—	44
DISP	> TYPE	A/B/C/D/E/F/G		Permet de définir le motif d'affichage.	—	38
	> GRAPH	Analyser de spectre 1-2		Permet de définir l'affichage de l'analyseur de spectre de Type E.	E
	> SIDE	Içone texte / Içone source		Permet de définir l'affichage de l'icône latérale de Type A.	A
	> TEXT			Permet de définir l'affichage du texte.	A B C D F	38
PMEM				Permet de prêrgler une station.	→	42,49
SCAN		"ON"/—		Lorsqu'elle est réglée sur "ON", cette fonction permet de lire successivement le début des pistes du dossier.	AF2
RDM		"ON"/—		Lorsqu'elle est réglée sur "ON", cette fonction permet de lire dans un ordre aléatoire les pistes du dossier.	AF1
Catégorie	Élémen	Réglage	Entrée	Aperçu du réglage	Condition	Page
FIREP		"ON"/ —		Lorsqu'elle est réglée sur "ON", cette fonction permet de dire les pistes de manière répétée.	AF1
FoREP		"ON"/ —		Lorsqu'elle est réglée sur "ON", cette fonction permit de dire les pistes du dossier de manière répétée.	AF2
SCAN		"ON"/ —		Lorsqu'elle est réglée sur "ON", cette fonction permit de dire successivement le début des pistes du disque.	DISC
RDM		"ON"/ —		Lorsqu'elle est réglée sur "ON", cette fonction permit de dire dans un ordre aléatoire les pistes du disque.	DISC
M.RDM		"ON"/ —		Lorsqu'elle est réglée sur "ON", cette fonction permit de dire dans un ordre aléatoire les pistes du changeur de disque.	CH
T.REP		"ON"/ —		Lorsqu'elle est réglée sur "ON", cette fonction permit de dire les pistes de manière répétée.	DISC
D.REP		"ON"/ —		Lorsqu'elle est réglée sur "ON", cette fonction permit de dire les pistes du disque de manière répétée.	CH

• Réglage d'usine
  *1 Fonction du KDC-X592.

L'objet affiché dépend du mode ou de la source actuellément sélectionnés. La marque située dans la colonne Condition indique la condition dans laquelle l'objet est affiché.

SB:Peut etre regle dans un etat autre que veille.

SB :Peut etre regle en etat de veille.

AF1:Peutetre régle avec une source de fidchier audio du CD/USB/iPod.

AF_2 : Peut être régle avec une source de fidchier audio du CD/USB (sauf iPod).

DISC:Peutetre régledavec une source CD/Changeur de disque.

CH : Peut etre regle avec la source Changeur de disque.

Tuner: Peut etre regle avec la source Tuner.

FM :Peut etre regle pendant la reception FM.

AUX:Peut etre regle pendant I'accesaune source AUX.

HDR : Peut être régle avec une source HD Radio.

SAT:Peut etre regle pendant la source radio satellite

iPod : Peut être régle uniquement pendant la lecture de la source iPod. (Source USB utilisée lorsque l'iPod est connecté)

PZONE: Peut est reglé pour les sources autres que la source neuve en réglant "2 ZONE" dans (page 46) sur "ON".

:Reportez-vous à la page de reférence.
A-F: Peut être régle lorsque le type spécifique est sélectionné pour le Type d'affichage.
:Peut etre regle pendant les sources.

• Reportez-vous à la page respective pour savoir comment régler les éléments avec le numéro de page de referencia.
• Seuls les éléments disponibles pour la source actuelle sont affichés.
• Les champs électriques puissants ( comme les lignes électriques) peuvent cause une instability de la qualité sonore lorsque le système CRSC est activé. Dans ce type de situation, désactive-le.

1 Entrer en mode de commande de fonction Appuyez sur la touche [FNC].

L'icone de fonction est affichée.

2 Sélectionner l'élement à régler

Type d'opération	Opération
Mouvement entre les éléments	Tournez la molette de commande.
Sélection de l'élement	Appuyez sur la molette de commande.
Retour à l'élement précédent	Appuyez sur la touche [FNC] ou sur l'icone" "

Répétez la sélection et la détermination jusqu'à ce que l'élement que vous poulez configurer soit sélectionné.

Exemple :

3 Faire un réglage

Tournez la molette de commande pour selectionner une valeur de réglage puis appuyez sur la molette de commande.

Certain éléments nécessitent que vous appuyiez sur la molette de commande pendant 1 ou 2 secondes pour pouvoir réaliser un réglage. Pour ces éléments, le temps de pression sur la molette de commande est affché en secondes dans la colonne Entrée. Pour les fonctions encournées de la description de la procédure de réglage et ainsi de suite, les numérios des pages de referencia sont affichées.

4 Quitter le mode de commande de fonction Appuyez sur la touche [FNC] pendant au moins 1 seconde.

Réglages de l'affichage

À propos du type d'affichage

Voici ci-dessous des exemples de types d'affichage.

Affichage	Type d'affichage
"TYPE [A]"	3 ①
	1 ①
	1 ①
"TYPE [B]"	1 ①
	1 ①
	1 ①
"TYPE [C]"	2 ①
	3 ①
	1 ①
"TYPE [D]"	2 ①
	1 ①
	1 ①
"TYPE [E]"	4
"TYPE [F]"	1 ①
	6
"TYPE [G]"	5

• ① Section d'affichage de texte
  ② Affichage de l'etat
  ③ Section d'affichage d'icone
  ④ Affichage de l'analyseur de spectre
  ⑤ Affichage de l'horloge
  ⑥ Affichage (varie en fonction de la source)

Sélection de texte pour l'affichage

Vous pouze changer l'affichage de texte.

En source tuner

Information	Affichage
Nom de la station	"SNPS"
Fréquence	"Frequency"
Analyseur de spectre & Horloge	"Speara/Clock"
Horloge	"Clock"
Date	"Date"
Vierge	"Blank"

En source CD et disque externe

Information	Affichage
Titre du disque	"Disc Title"
Titre de la piste	"Track Title"
Temps de lecture & Numéro de piste	"P-Time"
Nom du disque	"DNPS"
Analyseur de spectre & Horloge	"Speana/Clock"
Horloge	"Clock"
Date	"Date"
Vierge	"Blank"

En source de fichier audio

Information	Affichage
Titre du morceau & Nom d'artiste	"Title / Artist"
Nom d'album & Nom d'artiste	"Album / Artist"
Nom du dossier	"Folder Name"
Nom du filchier	"File Name"
Temps de lecture & Numéro du morceau	"P-Time"
Analyseur de spectre & Horloge	"Speana / Clock"
Horloge	"Clock"
Date	"Date"
Vierge	"Blank"

En veille

Information	Affichage
Veille	“Source Name”
Horloge	“Clock”
Date	“Date”
Vierge	“Blank”

En source d'entrée auxiliaire

Information	Affichage
Nom de l'entrée auxiliaire	"Source Name"
Analyseur de spectre & Horloge	"Speana/Clock"
Horloge	"Clock"
Date	"Date"
Vierge	"Blank"

En source radio HD (Optionnel)

Information	Affichage
Nom de la station	"Station Name"
Titre	"Title"
Fréquence	"Frequency"
Analyseur de spectre & Horloge	"Speana/Clock"
Horloge	"Clock"
Date	"Date"
Vierge	"Blank"

Dans la source SIRIUS/ SAT (Optionnel)

Information	Affichage
Nom de canal	"Channel Name"
Titre du morceau	"Song Title"
Nom de l'artiste	"Artist Name"
Nom du compositeur	"Composer Name"
Nom de catégorie	"Category Name"
Identification d'étiquette	"Label Name"
Commentaire	"Comment"
Numéro de bande et de canal	"Channel Number"
Analyseur de spectre & Horloge	"Speana/Clock"
Horloge	"Clock"
Date	"Date"
Vierge	"Blank"

Dans la source XM (Optionnel)

Information	Affichage
Nom de canal	"CHANNEL NAME"
Titre	"TITLE"
Nom	"NAME"
Nom de catégorie	"CATEGORIES"
Numéro de bande et de canal	"CHANNEL NUMBER"
Analyseur de spectre & Horloge	"Speana/Clock"
Horloge	"Clock"
Date	"Date"
Vierge	"Blank"

1 Entrer en mode de selection de texte d'affichage (Dans le Type d'affichage A/ B/ C/ D/ F)

Décisionnez "DISP" > "TEXT".

Pour savoir comment sélectionner un élément de commande de fonction, reférez-vous à la section (page 36).

2 Sélectionner la section d'affichage de texte (Type d'affichage A/ B/ C/ D uniquement) Poussez la molette de commande vers le haut ou vers le bas.

La section d'affichage de texte sélectionné clignote.

3 Sélectionner le texte

Tournez la molette de commande ou poussez-la vers la droite ou vers la gauche.

4 Quitter le mode de selection de texte d'affichage

Appuyez sur la molette de commande.

• Si l'objet affché sélectionné ne possède aucune information, une information alternative s'affiche.
• Certains éléments ne peuvent pas etre seLECTIONnes en fonction du type d'affichage et de la rangée.
• Lorsque LX-AMP est connecté, l'objet configuré par le mode d'affichage de LX-AMP est affché. (KDC-X592 seulement)
• Lors de la sélection de "Folder Name" pendant la lecture sur iPod, les noms s'afficheront en fonction des éléments à parcourir sélectionnés en cours.

Réglages de l'affichage

Nommer une station / un disque (SNPS/DNPS)

Vous pouvez attribuer un nom à une station ou à un CD.

1 Recevoir/lire la station/le disque auquel vous poulez attribuer un nom
2 Sélectionner l'élement du mode de réglage de nom dans le menu mode

Selectionnez l'affichage "Name Set".

Pour savoir comment sélectionner des éléments de commande de fonction, reférez-vous à la section (page 36).

3 Entrer en mode de définition du nom

Appuyez sur la molette de commande pendant au moins 1 seconde.

4 Entrer le nom

Type d'opération	Opération
Mettre le curseur en position de saisie de caractère	Poussez la molette de commande vers la droite ou vers la gauche.
Sélectionner le type de caractère*	Appuyez sur la molette de commande.
Sélectionner les caractères	Tournez la molette de commande ou poussez-la vers le haut ou vers le bas.

• À chaque fois que la molette est enforcée, le type de caractère change comme indiqué ci-dessous.

Type de caractètre

Alphabet haut de casse Alphabet bas de casse Chiffres et symboles Caractères spéciaux (Caractères accentués)

• Les caractères peuvent être saisis à l'aide d'une télécommande à touches numerotées. Exemple: Si l'on saisit "DANCE".

Caractère	“D”	“A”	“N”	“C”	“E”
Touché	[3]	[▶→]	[2]	[▶→]	[6]
					[2]
					[2]
Nombre de pressions	1	1	2	3	2

5 Sortir du mode menu

Appuyez sur la touche [FNC].

• Il est impossible d'ajouter un titre à un support de fichier Audio.
• Lorsque l'opération est interrompu pendant 10 secondes, le nom alors present est enregistré et le mode de définition de nom est fermé.

• Numeros de mémoire

• FM/AM: 30 stations

• Lecteur CD interne : 10 disques

• Changeur/Lecteur de CD externe : Cela varie en fonction du changeur/lecteur de CD. Reportez-vous au manuel du changeur/lecteur de CD.

• Le titre de la station/du CD peut être changé en suivant la même méthode que pour le nommer.

Réglage de l'affichage d'entrée auxiliaire

Selectionner l'affichage ci-dessous lors du changement de source d'entrée auxillaire ;

1 Sélectionner l'élement de réglage de l'écran de l'entrée auxiliaire dans le menu (Dans le mode AUX)

Selectionnez l'affichage "Name Set".

Pour savoir comment sélectionner des éléments de commande de fonction, reférez-vous à la section (page 36).

2 Entrer en mode de réglage de l'affichage d'entrée auxiliaire

Appuyez sur la molette de commande pendant au moins 1 seconde.

L'affichage d'entrée auxiliaire actuellément seLECTIONné est affchéé.

3 Sélectionner la source d'entrée auxiliaire
Tournez la molette de commande ou poussez-la vers le haut ou vers le bas.

"AUX"/"DVD"/"PORTABLE"/"GAME"/"VIDEO"/"TV"

4 Sortir du mode de réglage de l'affichage d'entrée auxiliaire

Appuyez sur la touche [FNC].

• Lorsque le fonctionnement s'arrête pendant 10 secondes, le nom en cours est enregistré et le mode de réglage de l'affichage d'entrée auxiliaire se ferme.
• L'affichage de l'entrée auxiliaire ne peut etre activé que lorsque l'entrée auxiliaire integree ou l'entrée auxiliaire du KCA-S220A optionnel est utilisée. Sur le KCA-S220A s'affiche "AUX EXT" par defaut.

Fonctionnement des disques audio/fichiers audio

Fonction de source fichier audio/CD interne

Sélection d'un morceau

Pour sélectionner les morceaux que vous souhaitez écouter et qui se trouvent sur le périphérique ou sur le support en cours d'utilisation.

1 Entrer en mode de seLECTION de morceau Tournez la molette de commande.

La liste de morceaux est affichée.

2 Rechercher un morceau

Selectionnez un élément de catégorie à l'aide de la molette de commande.

Source iPod ("iPod Mode: ON")
Autre source

Type d'opération	Opération
Mouvement entre les éléments	Tournez la molette de commande.
Sélection de l'élement	Appuyez sur la molette de commande.
Retour à l'élement précédent	Poussez la molette de commande vers le haut.
Retour au premier éléments	Appuyez sur la molette de commande vers le haut pendant au moins 1 seconde.

Fichier audio

Type d'opération	Opération
Mouvement entre les éléments	Tournez la molette de commande ou poussez-la vers le haut ou vers le bas.
Sélection de l'objet	Poussez la molette de commande vers la droite.
Retour à l'élement précepted	Poussez la molette de commande vers la gauche.
Retour au premier élément	Appuyez sur la molette de commande vers la gauche pendant au moins 1 seconde.

Source CD interne

Type d'opération	Opération
Déplacement entre les pistes	Tournez la molette de commande ou poussez-la vers le haut ou vers le bas.
Sélection de piste	Appuyez sur la molette de commande.
Retour à la première piste	Appuyez sur la molette de commande vers la gauche pendant au moins 1 seconde.

Le symbole 一 ^ 一 ou 一 ^ 一 qui se trouve a cote de l'élément affiché indique que cet élément est precedé ou suivi d'un autre élément.

Si vous sélectionné un morceau, celui-ci sera reproduit depuis le début.

Annuler la seLECTION de morceaux Appuyez sur la touche [FNC].

• La sélection de morceaux ne peut pas être exécutée pendant la lecture aléatoire.
• Réglez le mode iPod dans "MENU"> "Pod Mode" de la section (page 36).

Fonction de la télécommande

Recherche directed'un morceau

Recherche la musique en saississant le numero de piste.

1 Entrer le numero du morceau

Appuyez sur les touches numerotées de la télécommande.

2 Recherche la musique

Appuyez sur la touche [i_▲▲] ou [▶▶]

Annulation de la recherche directe d'un morceau Appuyez sur la touche [▶II].

• La recherche directe de morceau ne peut pas etre executee pendant la lecture d'un iPod, d'un support "Music Editor", pendant la lecture aléatoire et pendant la lecture par balayage.

Fonction de changeurs de disques avec telecommande

Recherche directe de disque

Recherche le disque en saississant le numero du disque.

1 Entrer le numero de disque

Appuyez sur les touches numerotées de la télécommande.

2 Recherche d'un disque

Appuyez sur la touche [FM] ou [AM].

Annulation d'une recherche directe de disque Appuyez sur la touche [▶II].

• La recherche de disque directe ne peut être exécutée pendant la lecture aléatoire ou la lecture par balayage.

Fonctionnement de base du changeur de disque (Optionnel)

Selectionner la source du changeur de CD

Appuyez sur la touche [SRC].

Selectionnez l'affichage "CD Changer".

Pour savoir comment sélectionner la source, reportez-vous à la section du Chapitre (page 34).

Rechner un morceau

Poussez la molette de commande vers la droite ou vers la gauche.

Recherche de disque

Poussez la molette de commande vers le haut ou vers le bas.

Mémoire de prépréglage des stations

You pouzemettreune station en mémoire.

1 Sélectionner la fréquence àmettre en mémoire

Poussez la molette de commande vers la droite ou vers la gauche.

2 Entrer en mode de préréglage en mémoire Sélectionnez "P.MEM".

Pour savoir comment sélectionner un élément de commande de fonction, reférez-vous à la section (page 36).

3 Sélectionner le numéro àmettre en mémoire Tournez la molette de commande.
4 Détérminer le numéro à mettre en mémoire Appuyez sur la molette de commande.
5 Attendre le temps nécessaire pour que le numero déterminé prenne effet Appuyez sur la molette de commande.

Pour annuler le mode de préRéglage en mémoire

Appuyez sur la touche [FNC].

Syntonisation preréglée

Voupeuz rappeler les stations mises en mémoire.

1 Entrer en mode de seLECTION du préRéglage de syntonisation

Tournez la molette de commande.

Une liste de stations est affichée.

2 Sélectionner une station souhaïée dans la mémoire

Tournez la molette de commande.

3 Rappeler la station

Appuyez sur la molette de commande.

Annuler la symtonisation preréglée

Appuyez sur la touche [FNC].

Fonction de la télécommande

Syntonisation à accès direct

Vous pouvez entre la fréquence et syntoniser.

1 Entrer en mode de syntonisation à accès direct Appuyez sur la touche [DIRECT] de la télécommande.

"-- --"est affché.

2 Saisir la fréquence

Appuyez sur les touches numerotées de la télécommande.

Exemple :

Fréquence souhaitée	Appuyer sur la touche
92,1 MHz (FM)	[0], [9], [2], [1]
810 kHz (AM)	[0], [8], [1], [0]

Annulation de la syntonisation à accès direct

Appuyez sur la touche [DIRECT] de la télécommande.

• L'entrée de fréquences de bande FM se fait par étapes de 0,1 MHz minimum.

Activation du code de sécurité

• Vous pouvez définir le code de sécurité avec un numéro à 4 chiffres de votrechioix.
• Le code de sécurité ne peut pas etre affiché ou indiqué. Notez le code de sécurité et conservez-le dans un endroit sur.

1 Sélectionner l'élement du code de sécurité pendant le mode menu (En mode de voir)

"Security Set" est affché.

Pour savoir comment sélectionner des éléments de commande de fonction, reférez-vous à la section (page 36).

2 Entrer en mode code de sécurité

Appuyez sur la molette de commande pendant au moins 1 seconde.

Lorsque "Enter" s'affiche, "SECURITY SET" s'affiche également.

3 Saisir le code de sécurité

Type d'opération	Opération
Sélectionner les chiffres à saisir	Poussez la molette de commande vers la droite ou vers la gauche.
Sélectionner les numérods du code de sécurité	Tounez la molette de commande ou poussez-la vers le haut ou vers le bas.

4 Confirmer le code de sécurité

Appuyez sur la molette de commande pendant au moins 3 secondes.

Lorsque "Re-Enter" s'affiche, "SECURITY SET" s'affiche également.

5 Effectuez les opérations de étapes 3 à 4 et saississe à nouveau le code de sécurité.

"Approved"s'affiche.

La fonction code de sécurité est activée.

Lorsqu'un code errone est saisi aux étapes 3 à 4, repêtez la procédure depuis l'étape 3.

6 Sortez du mode de code de sécurité

Appuyez sur la touche [FNC].

Saisir le code de sécurité

Le code de sécurité est nécessaire lorsque l'autoradio est utilisé pour la première fois après avoir eté retire de la source d'alimentation de la batterie ou lorsque la touche réinitialisation est enconnée .

1 Allumez l'appareil.

2 Effectuez les opérations des étapes 3 à 4 et entrez le code de sécurité.

"Approved" s'affiche.

You pouvez à présent utiliser l'appareil.

Déactivation du code de sécurité

Pour désactiver la fonction de code de sécurité.

1 Sélectionner l'élement du code de sécurité pendant le mode menu (En mode de voir)

Selectionnez l'affichage "Security Clear".

Pour savoir comment sélectionner des éléments de commande de fonction, reférez-vous à la section (page 36).

2 Entrer en mode code de sécurité

Appuyez sur la molette de commande pendant au moins 1 seconde.

Lorsque "Enter"s'affiche, "SECURITY CLEAR"s'affiche également.

3 Saisir le code de sécurité

Type d'opération	Opération
SéLECTIONNER les chiffres à saisir	Poussez la molette de commande vers la droite ou vers la gauche.
SéLECTIONNER les numérods du code de sécurité	Tournez la molette de commande ou poussez-la vers le haut ou vers le bas.

4 Appuyez sur la molette de commande pendant au moins 3 secondes.

"Clear"s'affiche.

La fonction code de sécurité est désactivée.

5 Sortez du mode de code de sécurité Appuyez sur la touche [FNC].

• Si un code de sécurité incorrect est entree, "Error"s'affiche. Entrez un code de sécurité correct.

Réglage manuel de l'horloge

1 Sélectionner le réglage de l'horloge dans le mode menu (En mode de voirie)

Selectionnez l'affichage "Clock Adjust". Pour savoir comment selectionner des éléments de commande de fonction, referez-vous à la section (page 36).

2 Entrer en mode de réglage de l'horloge Appuyez sur la molette de commande pendant au moins 1 seconde.

L'affichage de l'horloge clignote.

3 Réglage de l'horloge

Type d'opération	Opération
Sélectionner l'élement (heures ou minutes)	Poussez la molette de commande vers la droite ou vers la gauche.
Régler chaque éléments	Touzez la molette de commande ou poussez-la vers le haut ou vers le bas.

4 Sortir du mode de réglage de l'horloge Appuyez sur la touche [FNC].

Réglage de la date

1 Sélectionner le réglage de la date dans le mode menu (En mode de voir)

Selectionnez l'affichage "Date Adjust". Pour savoir comment selectionner des éléments de commande de fonction, referez-vous à la section (page 36).

2 Entrer en mode de réglage de la date Appuyez sur la molette de commande pendant au moins 1 seconde.

L'affichage de la date clignote.

3 Regler la date

Type d'opération	Opération
Sélectionner l' éléments (mois, jour ou année)	Poussez la molette de commande vers la droite ou vers la gauche.
Régler chaque éléments	Toumez la molette de commande ou poussez-la vers le haut ou vers le bas.

4 Sortir du mode de réglage de la date Appuyez sur la touche [FNC].

Fonction du KDC-X592
Avec connexion d'appareil LX AMP

Commandes AMP

Vous pouvez contrcler la LX AMP connectee à l'appareil.

1 Sélectionner l'élement du code AMP pendant le mode menu

Selectionnez l'affichage "AMS Control". Pour savoir comment selectionner des éléments de commande de fonction, referez-vous à la section (page 36).

2 Entrer en mode de commande AMP Appuyez sur la molette de commande pendant au moins 1 seconde.

3 Sélectionner l'élement de commande AMP pour le réglage Poussez la molette de commande vers le haut ou vers le bas.

• Pour connaître les détails de l'élement de commande AMP, consultez le manuel d'utilisation joint à la lampe LX AMP.

4 Regler l'élément de commande AMP Poussez la molette de commande vers la droite ou vers la gauche.

5 Quitter le mode de commande AMP Appuyez sur la touche [FNC].

Réglage du mode de démonstration

Activation/désactivation du mode démonstration.

1 Sélectionner l'élément du mode démonstration dans le menu mode

Selectionnez l'affichage "DEMO Mode". Pour savoir comment selectionner des éléments de commande de fonction, referez-vous à la section (page 36).

2 Régler le mode de démonstration Appuyez sur la molette de commande pendant au moins 2 secondes.

Appuyer sur cette touche pendant 2 secondes ou plus bascule le réglage entre "ON" et "OFF".

3 Sortir du mode démonstration Appuyez sur la touche [FNC].

Commandedu son

Vou pouve régler les éléments de commande audio suivants;

Éléments de réglage	Affichage	Gamme
Volume arrêté	"REAR VOLUME"	0 — 35
Niveau subwoofer	"SUB-W LEVEL"	-15 — +15
Système Q	"NATURAL"/"USER"/"ROCK"/"POPS"/"EASY"/"TOP40"/"JAZZ"/	Natural/Réglage utilisateur/Rock/Pops/Easy/Top 40/Jazz(L'indicateur s'active en fonction du réglage.)
Niveau des graves*	"BASS LEVEL"	-8 — +8
Niveau des fréquences moyennes*	"MIDDLE LEVEL"	-8 — +8
Niveau des aigus*	"TREBLE LEVEL"	-8 — +8
Balance	"BALANCE"	Gaughe 15 — Droite 15
Balance avant/arrêté	"FADER"	Arrière 15 — Avant 15
Sortez du mode de commande du son (mode de contrôle du volume)

• Vous pouvez régier ces éléments en détail. Reportez-vous à (page 45). (Fonction du KDC-X592)
• Mémoire de tonalité source: La valeur configurée est mise en mémoire par source. (L'élement de réglage fin du son est inclus)

• "USER": les derniers réglages de graves, fréquences moyennes et aiguis sont automatiquement actifs.

1 Sélectionner la source à régler

Pour savoir comment sélectionner la source, reportez-vous à la section du Chapitre (page 34).

2 Entrer en mode de commande du son Appuyez sur la molette [AUD].

3 Sélectionnez l'élement audio à régler Appuyez sur la molette [AUD].

4 Reglez l'élément audio Tournez la molette [AUD].

5 Sortez du mode de commande du son Appuyez sur n'importequelle touche. Appuyez sur une touche autre que la molette [AUD] ou les touches [▲] et [ATT].

Fonction du KDC-X592

Réglage en détaill de la commande audio

Parmi les éléments de base audio, vous pouvez régler en détaill le niveau des fréquences graves, moyennes et aigués.

Niveau des graves

Élement de réglage	Affichage	Gamma
Fréquences centrales des graves	"BASS FRQ"	40/50/60/70/80/100/120/150 Hz
Facteur de qualité Q des graves	"BASS Q FACTOR"	1,00/1,25/1,50/2,00
Extension des graves	"BASS EXT"	Déactivé/Activé

Niveau des fréquences moyennes

Éléments de réglage	Affichage	Gamo
Fréquences centrales moyennes	"MIDDLE FRQ"	0,5/1,0/1,5/2,0 kHz
Facteur de qualité Q des fréquences moyennes	"MIDDLE Q FACTOR"	1,00/2,00

Niveau des aigus

Élement de réglage	Affichage	Gamme
Fréquences centrales aiguës	“TREBLE FRQ”	10,0/12,5/15,0/17,5 kHz

1 Sélectionnez l'élement audio de base

Selectionnez l'élément à régler en détaill parmi les suivants;

• Niveau des graves
• Niveau des fréquences moyennes
• Niveau des aigus

Pour savoir comment selectionner les éléments audio de base (page 45).

2 Passez au mode de réglage fin de la commande du son

Appuyez sur la molette [AUD] pendant au moins 1 seconde.

3 Sélectionnez l'élement de réglage fin du son à régler

Appuyez sur la molette [AUD].

4 Reglez l'objet de réglage fin du son Tournez la molette [AUD].

5 Sortez du mode de commande fine du son Appuyez sur la molette [AUD] pendant au moins 1 seconde.

Lorsque I'Extension des graves est activee, la reponseasse frquence est etendue de 20%
- Vous pouvez quitter le mode de commande audio à n'importe quel moment en appuyant sur n'importe celle touche à l'exception de la molette [AUD] et des touches [▲] et [ATT].

Réglage audio

Vous pouvez regler le systeme audio, comme suit ;

Éléments de réglage	Affichage	Gamma
Filtre passer-haut avant	"HPF-F"	Aucun/40*1/60*1/80/100/120/150/180/220*1 Hz
Filtre passer-haut arrêté	"HPF-R"	Aucun/40*1/60*1/80/100/120/150/180/220*1 Hz
Filtre passer bas	"LPF"	50*1/60/80/100*1/120/Aucun Hz
Phase du subwoofer	"SW PHASE"	Inverse (180°)/Normal (0°)
Compensation du volume	"VOL-OFFSET"	-8 — ±0(AUX : -8 — +8)
Contour	"LOUD"	Déactivé/Activé
Système double zone	"2 ZONE"	Déactivé/Activé

*1 KDC-X592 seulment.

Compensation du volume: Le volume de chaque source peut etre regle differemment du volume de base.
Contour: Compense les graves et les aiguus lorsque le volume est bas. (Seules les graves sont compensées lorsque le symtonisseur est sélectionné en tant que source.)
- Systeme double zone

La source principale et la source secondaire (entreeauxiliaire) genereretle canal avant et le canal arriereseparemment.

• Réglez le canal de la source secondaire sur "Zone2" dans la section (page 36).
• La source principale est selectionnee par la touche [SRC].
• Le volume du canal avant est régé par la molette [AUD].
• Le volume du canal arrêté est régèle par la (page 45) ou la touche [▲]/[▼] de la télécommande (page 50).
  -La commande audio n'a pas d'effet sur la source auxiliaire.

1 Sélectionner la source à régler

Pour savoir comment sélectionner la source, reportez-vous à la section du Chapitre (page 34).

2 Entrer en mode de configuration du son Appuyez sur la molette [AUD] pendant au moins 1 seconde.

3 Sélectionner l'élement de configuration du son à régler Appuyez sur la molette [AUD].

4 Regler l'objet de configuration du son Tournez la molette [AUD].

5 Sortir du mode de configuration du son Appuyez sur la molette [AUD] pendant au moins 1 seconde.

Réglage des enceintes

Syntonisation de manière à optimiser la valeur du Systeme Q lors du réglage de l'enceinte comme suit ;

Type d'enceinte	Affichage
Déactivée	"OFF"
Pour enceinte 5 & 4 pouces	"5/4inch"
Pour enceinte 6 & 6x9 pouces	"6x9/6inch"
Pour enceinte OEM	"O.E.M."

1 Entrer en Veille

Selectionnez l'affichage "STANDBY". Pour savoir comment selectionner la source, reportez-vous à la section du Chapitre (page 34).

2 Entrer en mode de réglage des enceintes Appuyez sur la molette [AUD]. "SP SEL"s'affiche.

3 Sélectionner le type d'enceinte Tournez la molette [AUD].

4 Sortir du mode de réglage des enceintes Appuyez sur la molette [AUD].

Mémoire de préréglage audio

Enregistrement de la configuration de valeur par la commande du son. La mémoire ne peut pas être effacée par la touche de réinitialisation.

1 Configuration de la commande du son

Reportez-vous aux opérations suivantes pour configurer la commande du son.

• (page 45)
• (page 46)

2 Sélectionner l'objet de prééglage audio dans le mode menu (Autre mode que Veille)

Selectionnez l'affichage "Audio Preset".

Pour savoir comment sélectionner des éléments de commande de fonction, reférez-vous à la section (page 36).

3 Entrer en mode de préréglage audio

Appuyez sur la molette de commande pendant au moins 1 seconde.

4 Sélectionner la mémoire de préréglage audio Tournez la molette de commande.

Selectionnez l'affichage "Memory".

5 Détérminer s'il fautmettrelepréglageaudio en mémoire

Appuyez sur la molette de commande.

"Memory?" s'affiche.

6 Enregistrer le prééglage audio dans la mémoire

Tournez la molette de commande pour selectionner "YES" puis appuyez sur la molette de commande.

"Memory Completed" s'affiche.

7 Sortir du mode de préselection audio Appuyez sur la touche [FNC].

• Enregistrez 1 paire de mémoires de prééglage audio.
  Vou ne pouvez pas enregistrer par la source.
  Lorsque you appuyez sur la reinitialisation, toutes les sources deviennent la valeur qui a ete enregistrree.
• Les éléments suivants ne peuvent pas être enregistrés. Volume, Balance, Balance avant/arrête, Contour, Compensation du volume, Système Double zone, Volume arrêté

Rappel de préréglage audio

You pouvez rappeler le réglage sonore enregistré par la (page 47).

1 Sélectionner la source

Pour savoir comment sélectionner la source, reportez-vous à la section du Chapitre (page 34).

2 Sélectionner l'élement de préréglage audio dans le mode menu (Autre mode que Veille)

Sélectionnez l'affichage "Audio Preset".

Pour savoir comment sélectionner des éléments de commande de fonction, reférez-vous à la section (page 36).

3 Entrer en mode de préroglage audio

Appuyez sur la molette de commande pendant au moins 1 seconde.

4 Sélectionner le rappel de préréglage audio Tournez la molette de commande.

Selectionnez l'affichage "Recall".

5 Détérminer s'il faut rappeler le préréglage audio

Appuyez sur la molette de commande.

"Recall?" s'affiche.

6 Rappeler le préroglage audio

Tournez la molette de commande pour selectionner "YES" puis appuyez sur la molette de commande.

"Recall Completed" s'affiche.

7 Sortir du mode de préselection audio Appuyez sur la touche [FNC].

• La mémoire utilisé du "SYSTEM Q" dans (page 45) devient la valeur qui a été rappelée.
  L'elément de mémoire de tonalité de source de (page 45) devient la valeur qui a été rappelée par la source sélectionnée.

Fonctionnement basique

Selectionner la source Satellite Radio Appuyez sur la touche [SRC].

Sélectionnez l'affichage "SAT"/"SIRIUS"/"XM". Pour savoir comment sélectionner la source, reportez-vous à la section du Chapitre (page 34).

• Il vous faut vous inscrire auprès du fournisseur de service afin de pouvoir receivevoir la radio satellite. Consultez le fournisseur du service si la mention "CALL ...TO SUBSCRIBE" (Appeler pour souscrite) apparait.
• Il est possible que la réception soit un peu longue à se faire après avoir sélectionné la source de radio satellite.
• Si le signal de réception échoue, "Acquiring Signal"/"No Signal" apparait.

Mode de recherche de commutation Appuyez sur la touche [AUTO].

Affichage	Opération
"Channel"	Commande de recherche manuelle normale.
"Preset"	Recherche dans l'ordre des canaux prérégliés en mémoire.

Selectionner le canal

Poussez la molette de commande vers la droite ou vers la gauche.

Sélection de la bande prérégée

Poussez la molette de commande vers le haut.

À chaque fois qu'on appuie sur la molette de commande, la bande préregée commute entre SR1, SR2, SR3 et SR4.

Balayage de station

Appuyez sur la touche [AUTO] pendant au moins 2 secondes.

Si vous appuyez sur cette touche pendant 2 secondes ou plus, vous pouvez vérifier les différents canaux pendant 10 secondes chacun. Appuyez de nouveau sur cette touche pendant 2 secondes ou plus pour quitter ce mode.

Recherche de catégorie et de canal

Vous pouvez selectionner le canal et la catégorie que vous voulez receivevoir.

1 Entrer en mode de recherche de catégorie et de canal Appuyez sur la molette de commande.
2 Sélectionner la catégorie Poussez la molette de commande vers le haut ou vers le bas.
3 Sélectionner le canal Poussez la molette de commande vers la droite ou vers la gauche.

Annulation du mode de recherche de catégorie et de canal

Appuyez sur la molette de commande.

• Vous ne pouvez pas effectuer une recherche de canal avant d'avoir désigné une catégorie.

Fonction de la télécommande

Syntonisation à accès direct

Vous pouvez enter le canal et syntoniser.

1 Entrer en mode de syntonisation à accès direct Appuyez sur la touche [DIRECT] de la télécommande.
2 Entrer le canal Appuyez sur les touches numerotées.
3 Effectuer une recherche de canal Appuyez sur la touche [i₁] ou [▶▶].

Annulation de la symponisation à accès direct Appuyez sur la touche [DIRECT] de la télécommande.

• Si aucune touche n'est sollicitee pendant 10 secondes, la Syntonisation a acces direct est automatiquement annulée.
• S'il est impossible de recevoir un signal dans le canal d'entrée à cause de mauvaises conditions d'ondes radio ou autres problèmes, le message "Acquiring Signal"/ "No Signal" apparait.

Mémoire préregée

You pouvezmettre une station en mémoire.

1 Sélectionner la fréquence àmettre en mémoire

Poussez la molette de commande vers la droite ou vers la gauche.

2 Entrer en mode de préroglage en mémoire Sélectionnez "P.MEM".

Pour savoir comment sélectionner un élément de commande de fonction, reférez-vous à la section (page 36).

3 Sélectionner le numéro àmettre en mémoire Tournez la molette de commande.
4 Détéminer le nombre àmettre en mémoire Appuyez sur la molette de commande.
5 Attendre le temps nécessaire pour que le numero déterminé prenne effet Appuyez sur la molette de commande.

Pour annuler le mode de préroglage en mémoire

Appuyez sur la touche [FNC].

• Seul le nombre de canal est enregistré. Les informations de catégorie ne sont pas enregistrées.

Syntonisation prerégée

Rappel des stations méorises.

1 Entrer en mode de seLECTION du préRéglage de syntonisation

Tournez la molette de commande.

Uneiste est affichee.

2 Sélectionner une station souhaïée dans la mémoire

Tournez la molette de commande.

3 Rappeler la station

Appuyez sur la molette de commande.

Annuler la syntonisation préRéglée

Appuyez sur la touche [FNC].

Commande générale

Commande du volume	[VOL]
Sélection de la source	[SRC]
Réduction du volume	[ATT]

En commande audio

Sélection de l'élement audio	[AUD]
Réglage de l'élement audio	[VOL]

• Reportez-vous à (page 45) pour connaître le mode de fonctionnement, telles que les procédures de commande audio et autres opérations.

Commande Double Zone

Système Double Zone activé et désactivé

[2-ZONE]

Commande de volume du canal arrêté

En source tuner/HD Radio

Dans la source CD/USB

En source tuner Satellite Radio

A propos de [ ]

Cette touche sert lorsqu'le HANDS FREE BOX

Bluetooth est connecté. Pour plus d'informations, reportez-vous au mode d'emploi du HANDS FREE BOX Bluetooth.

• Ne pas placer la télécommande dans des endroits exposés à la chaleur tel que le tableau de bord.

Mise en place et remplacement des piles

Utiliser deux piles "AA"/"R6".

Faire coulisser le couvercle tout en l'appuyant vers le bas pour l'enlever comme indiqué sur l'illustration. Introduire les piles en prénantsoon de bien aligner les pôles + et -, en suivant l'illustration située à l'intérieur du boîtier.

À propos des fichiers audio

• Fichier audio reproducible

AAC-LC (.m4a), MP3 (.mp3), WMA (.wma)

Supports de disque compatibles

CD-R/RW/ROM

• Formats de fichiers de disques compatibles

ISO 9660 Level 1/2, Joliet, Romeo, Nom de fichier étendu.

• Periphériques USB compatibles

Classe de stockage de masse USB

• Systèmes de fichier de pérophérique USB compatibles

FAT16, FAT32

Bien que les fichiers audio soient conformes aux normes établies ci-dessus, il est possible que la reproduction ne soit pas possible suivant le type ou les conditions du support ou péripérisque.

- Ordre de lecture des fichiers audio

Dans l'exemple de l'arborescence de dossiers et de fichiers ci-dessous, les fichiers sont reproduits dans l'ordre de ① à ⑩.

Un manuel en ligne concernant les fichiers audio a etémis sur le site www.kenwood.com/audiofile/. Dans ce manuel en ligne, vous trouvez des informations et des remarques détaillées qui ne sont pas fournies dans le present manuel. Veiller à consulter aussi le manuel en ligne.

• Dans le present manuel, l'expression "periphérique USB" s'utilise aussi pour les mémoires flash et les lecteurs audio numériques avec connecteur USB.
• Le mot "iPod" qui apparait dans ce manuel indique un iPod connecté à un cable de connexion iPod (accessoire optionnel). L'iPod connecté avec un cable de connexion iPod peut être commandé depuis cet apparueil. Les modèles iPod pouvant être connectés avec des cables de connexion iPod sont les iPod nano, iPod de cinquième génération, iPod classe, et iPod touch. Les autres iPod ne peuvent pas être connectés.

À propos du périphérique USB

• Si vous démarrez la lecture après avoir connecté l'iPod, le morceau qui a été produit par l'iPod est lu en premier.
  Dans ce cas, "RESUMING" s'affiche sans afficher de nom de dossier, etc. En changeant l'objet de recherche, le titre correct etc. s'affichera.
• Quand l'iPod est connecté à cet apparéil, "KENWOOD" ou "✔" s'affiche sur l'iPod pour indiquer que vous ne pouvez pas utiliser l'iPod.
• Quand le périphérique USB est connecté à cet apparéil, celui-ci peut être rechargé, pourvu que cet apparéil soit mis sous tension.
• Placer le périhérique USB de façon à ce qu'il ne géné pas la conduite du vehicule.
• Vous ne pouvez pas connecter un périhérique USB via un hub USB et un lecteur multicartes.
• Effectuer des sauvégardes des fichiers audio utilisés avec cet apparéil. Les fichiers risquent d'être effacés selon les conditions de fonctionnement du dispositif USB.

Aucune compensation ne sera accordée pour les torts consécutifs à l'effacement de données enregistrées.

• Aucun péripérisque USB n'est fourni avec cet apparéil. Vous doivent acheter un péripérisque USB disponible dans le commerce.
• Pour la connexion du périphérique USB, l'utilisation du CA-U1EX (option) est recommendée. Le bon fonctionnement de la lecture n'est pas garantie lorsqu'un autre cable que le cable compatible USB est utilisé. La connexion d'un cable dont la longueur totale dépasse 5 m peut avoir pour conséquence un fonctionnement anormal de la lecture.

À propos de KENWOOD "Music Editor" de l'application pour PC

"Music Editor" est enregistré dans le CD-ROM joint à cet apparéil.
- Veuillez you reporter au manuel de l'utilateur enregistré sur le CD-ROM d'installation et au programme d'aide de "Music Editor" pour la procédure d'utilisation de "Music Editor".
- Cet apparéil peut réproduire des périhériques USB créés par "Music Editor".
- L'information concernant la mise à niveau de "Music Editor" se trouve sur le site www.kenwood.com.

À propos du tuner Satellite Radio (Optionnel)

Cet apparéil est compatible avec les tuners de radio satellite qui sont produits par SIRIUS et XM. Veuillez vous reporter au manuel d'instructions du tuner de radio satellite.

À propos du tuner HD Radio (Optionnel)

Lorsque vous connectez un tuner HD Radio, Les fonctions de tuner de l'autoradio sont déactivées et replacées par les fonction du tuner HD Radio. Les fonctions du tuner HD Radio sont similaires à celles du tuner de l'autoradio. Reportez-vous aux fonctions du tuner pour savoir comment utiliser ces fonctions.

Pour utiliser le KCA-BT100 (Optionnel)

Toutefois, les méthodes suivantes de contrôle de l'appareil peuvent être différentes de celles figurant dans le mode d'emploi; par conséquent, reportez-vous aux instructions supplémentaires suivantes.

1. Appuyez sur la molette de commande. Sélectionnez l'affichage "DIAL".
2. Appuyez sur la touche [FNC].
3. Sélectionnez le nombre à rappeler en tournant la molette de commande.
4. Appuyez sur la molette de commande.

1. La Procedure est la même. Veuillez vous reporter au manuel d'instructions du KCA-BT100.
2. Appuyez sur la touche [FNC].
3. Sélectionnez le nombre à mettre en mémoire en tournant la molette de commande.
4. Appuyez sur la molette de commande pendant au moins 1 seconde.

1-3. La procédure est la même. Veuillez vous reporter au manuel d'instructions du KCA-BT100.
4. Appuyez sur la molette de commande.
5. Sélectionnez "YES" avec la molette de commande.
6. Appuyez sur la molette de commande.
7. Appuyez sur la touche [FNC].

Pour savoir comment utiliser le Menu, reférez-vous à la section de ce manuel d'instructions.

À propos de l'affichage

L'etat du téléphone portable s'affiche sur l'affichage d'etat de cette unité.

De plus, certains affichages sont différents de la description du mode d'emploi KCA-BT-100.

Affichages du mode d'emploi KCA-BT100	Affichage actuel sur cet appareil
"Disconnect"	"HF Disconnect"
"Connect"	"HF Connect"
"Phone Delete"	"Device Delete"
"Phone Status"	"BT DVC Status"

BT: Affiche l'etat de la connexion bluetooth. Cet indicateur s'active lorsqu'un téléphone mobile est connecté à cet apparéil.

Glossaire du menu

- SRC Select

Pour configurer le mode de selection de source.

1: Affiche les icones des sources parmi lesquelles seront.
2: Vous permet de sélectionner les sources l'une après l'autre.

- Display (Affichage)

Si I'appareil n'est pas utilisé pendant au moins 5 secondes avec "OFF" selectionné, l'affichage s'eteint. En mode configuration, l'affichage ne se désactive pas avant un laps de temps d'au moins 5 secondes.

- ILM Dimmer (attenuateur d'éclairage)

Permet de réduire la luminosité de l'éclairage des touches.

AUTO: Permit d'attenuer l'éclairage en konjection avec l'allumage des phares de votre vehicule.

MNAL1: Permit d'atténuer l'éclairage de manière constante.

MNAL2: Permet de couper les éclairages supérieur et inférieur et d'atténuer les éclairages gauche et droit.

OFF: N'attenue pas l'éclairage.

- AMP

Selectionner "OFF" éteint l'amplificateur intégré.
Eteindre l'amplificateur intégré améliore la qualité de la sortie préampli.

Zone2 (Zone double)

Règle la destination (enceinte avant "Front" ou enceinte arrêté "Rear") de la source auxiliaire (AUX IN) lorsque le système Double zone est activé.

Appendice

- Supreme

Technologie d'extrapolation et supplément avec algorithme propriétaire, la gamme hautefréquence qui est coupée lors de l'encodage àdébit binaire faible (moins de 128Kbps, la fréquenced'échantillonnage est de 44,1kHz).

La compensation est optimisée pour chaque format de compression (AAC, MP3 ou WMA) et traité en fonction du débit.

L'effet est négligeable pour la musique codée avec un taux de transfert élevé ou variable ou dont la gamme de haute fréquences est réduite.

- Receive Mode (Réglage du mode de réception)

Permet de définir le mode de réception du système HD Radio.

Auto: Sélectionne automatiquement l'émission analogue lorsqu'il n'y a pas d'émission numérique.

Digital: Émissions numériques uniquement.

Analog: Émissions analogiques uniquement.

CD Read

Definit le mode de lecture du CD.

Lorsque la lecture d'un CD de format spécial est impossible, reglez cette fonction sur "2" pour force la lecture. Certains CD audio risquent d'être illisibles, même régles sur "2". En outre, les fjichiers audio ne peuvent pas etre lus lorsque la fonction est reglee sur "2". Conservez generalement le réglage sur "1".

1: Distinguish automatiquement les disques de fichiers audio et les disques audio pendant la lecture des disques.

2: Force la lecture sous forme de CD audio.

Accessoires/ Procedure d'installation

Accessoires

* KDC-X592 seulment.

Procedure d'installation

1. Pour éviter les courts-circuits, retirez la cléf de contact et déconnectez la borne (° de la batterie.
2. Effectuez correctement la connexion des cables de sortie et d'entrée de chaque apparéil.
3. Connectez les câbles de haut-parleur du faisceau de câbles.
4. Connectez les cables du faisceau dans l'ordre suivant: masse, batterie, allumage.
5. Connectez le connecteur du cablage électrique à l'appareil.
6. Installez l'appareil dans votre voiture.
7. Reconnectez la borne de la batterie.
8. Appuyez sur la touche de réinitialisation.

AVERAGEMENT

Si vous connectez le cable d'allumage (rouge) et le cable de batterie (jaune) au chassin de la voiture (masse), vous risquez de causeur un court-circuit qui peut provoquer un incendie. Connectez toujours ces cables à la source d'alimentation passant par le boitier des fubibles.

• Le montage et le câblage de ce produit nécessite des compétences et de l'expérience. Pour des raisons de sécurité, laissiez un professionnel effectuer le travail de montage et de câblage.
  Assurez-vous demettre l'appareil à la masse sur une alimentation négative de 12V CC.

• N'installez pas l'appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l'humidité. Évitez également les endroits trop poussiéreux ou exposés aux éclaboussures.

• N'utilisez pas vos propres vis. N'utilisez que les vis fournies. L'utilisation de vis Incorrectes pourrait endommager l'appareil.
• Si l'appareil ne parvient pas à semettre sous tension (le message "Protect" s'affiche), cela est peut être d' à un court-circuit au niveau du cordon d'enceinte ou à un contact entre ce dernier et le chassis du vehicule, ce qui a pu activer la fonction de protection. Le cable des enceintes doit donc être vérifié.
• Si l'allumage de votre voiture n'a pas de position ACC, connectez le cable d'allumage à une source d'alimentation qui peut être mise sous et hors tension avec la cléf de contact. Si vous connectez le cable d'allumage à une source d'alimentation constante, comme un cable de batterie, la batterie risque de se décharger.
• Si la console est équipée d'un couvercle, assurez-vous d'installer l'appareil de façon à ce que la façade ne touche pas le couvercle lors de la fermeture ou de l'ouverture.
• Si un fusible saute, assurez-vous d'abord que les cables n ont pas causé de court-circuit puis remplacez le因为他们 fusible par un nouveau de même valeur.
• Isolez les cables non-connectés avec un ruban de vinyle ou d'un autre matériel similaire. Pour éviter les courts-circuits, ne retirez pas non plus les capuchons à l'extrémité des cables non-connectés ou des prises.
• Connectez séparément chaque cable d'enceinte à la borne correspondante. L'appareil peut être endommage si le cable négatif pour une des enceintes ou le cable de masse entre en contact avec une partie métallique du vehicule.
• Quand deux haut-parleurs seulement sont connectés au système, connectez les cables soit aux prises de sortie avant, soit aux prises de sortie arrêté (c.a.d. ne mélangez pas l'avant et l'arrière). Par exemple, si vous connectez le cable du haut parleur de gauche à une prise de sortie avant, ne connectez pas le cable du haut-parleur droit à la prise de sortie arrêté.
• Àprouv avoir installe l'appareil, vérifie si les lampes de frein, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement.
• Monter l'unité de façon à ce que l'angle de montage soit de 30^ ou moins.

Au sujet des lecteurs de CD/changeurs de disque connectés à cet apparéil

Si le lecteur de CD /changeur de disque possede le commutateur "O-N", mettez-le dans la position "N". Les fonctions utilisables et les informations affichables different suivant les modeles connectes.

voitures non-japonaise

Armature de montage métallique (disponible dans le commerce)

Assurez-vous que l'appareil est solidement installé. Si l'apparil est instable, il risque de mal fonctionner (par ex. le son risque de sauter).

voitures japonaise

1 Référez vous à la section puis retirez le cadre en caoutchouc dur.
2 Alignez les creux de l'appareil (deux de chaque côté) avec le support de montage du vehicule et fixez l'appareil avec les vis accessoires.

Accessoire ③ ..pour les voitures Nissan Accessoire ④ ..pour les voitures Toyota

Retrait du cadre en caoutchouc dur

1 Engagez les broches de saisie sur l'util de retrait et retirez les deux verrous du niveau supérieur. Soulevez le cadre et tirez-le vers l'avant comme indiqué sur la figure.

2 Lorsque le niveau supérieur est retire, retirez les deux emplacements inférieurs.

• Le chassinis peut être également retire à partir du côte arrêté de la même façon.

Retrait de l'appareil

1 Référez vous à la section puis retirez le cadre en caoutchouc dur.
2 Retirez la vis (M4× 8mm) sur le panneau arriere.
3 Insérez les deux outils de retrait profondément dans les fentes de chaque côté, comme indiqué.
4 Poussez l'util de retrait vers le bas tout en appuyant, et retirez à moitié l'appareil.

Vis (M4× 8mm) (disponible dans le commerce)

• Faites attention de ne pas vous blesser avec les loquets de l'outil de démontage.
  5 Sortez l'appareil entierement avec les mains, en faisant attention de ne pas le faire tomber.

Accessoire du KDC-X592

Montage du support USB

1 Faites une ouverture pour pouvoir y monter le support.

2 Passez le connecteur USB à travers l'ouverture.
3 Insérez le connecteur USB dans le support et fixez le avec une bande.

4 Montez le support assemblé à l'aide de vis.

• Ne pas placer l'appareil dans des endroits exposés à la chaleur tel que le tableau de bord.
• Ne l'installé pas près du tableau de bord, de la plage arrêté ou des zones de sécurité des airbags.
• Placer l'appareil de façon à ce qu'il ne gène pas la conduite du vehicule.

Guide de dépannage

Certaines fonctions de cet apparéil peuvent être désactivées lorsque certains réglages sont effectués sur l' apparéil.

Impossible de regler le subwoofer.

• Impossible de configurer le filtrte passé-haut.
• Impossible de configurer le Fader.

• Aucun effet de commande audio sur AUX.

• Sortie Subwoofer> du Chapitre (page 34) n'est pas activée (sur ON).

• La fonction Double zone est activée. (page 46)

Impossible de regler la phase subwoofer.

Le filtré passée-bas est régèle sur Via. (page 46)

• Impossible de selectionner la sortie de la source secondaire dans la Double Zone.

• Impossible de régler le volume des enceintes arrêté.
  La fonction Double Zone est désactivée. (page 46)

- Impossible d'enregistrer un code de sécurité.

• Impossible de configurer la commande d'éclairage de l'affichage.
  (page 44) n'est pas désactivée.

Ce qui peut apparaitre comme un mauvais fonctionnement de votre apparéil n'est peut être que le résultat d'une mauvaise opération ou d'une mauvaise connexion. Avant d'appeler un centre de service, vérifiez d'abord dans le tableau suivant les problèmes possibles.

Généralités

? La tonalité de touche ne s'entend pas.

La sortie de préampli est en cours d'utilisation.
La tonalité de touche ne peut être émise par le jack de préampli.

L'éclairage clignote lorsque vous actionnez la molette ou la touche.

C'est l'effet d'éclairage des touches.
- «Voupez paramétrer cet effet dans“MENU” >“ILM Effect" dans la section(page 36).

L'effet d'éclairage des touches lié au volume sonore est faible.

L'effet d'éclairage des touches peut être insuffisant selon le volume sonore et la qualité sonore.

Source tunes

La réception radio est mauvaise.

L'antenne de la voiture n'est pas sortie.
Sortez l'antenne complètement.

En source disque

Le disque spécifique n'est pas reproduit mais un autre est reproduit à sa place.

Le disque spécifique est très sale.
Nettoyez le CD en vous reportant au paragraphe relat au nettoyage des CD de la section (page 33).
Le disque a ete insere dans une autre fente que celles specifiee.
Ejectez le magasin et vérifie le numero du disque spécifique.
Le disque est très rayé.
Essayez un autre disque.

En source de fichier audio

Le son saute quand un fichier audio est produit.

Le support est égratigné ou sale.
Nettoyez le support en vous reportant au paragraphe relat au nettoyage des CD de la section (page 33).
Les conditions d'enregistrement sont mauvaises.
Ré-enregistrez le support ou utilisez un autre support.

On entend du bruit lors de la recherche dans les dossiers.

Il est possible que du bruit soit produit s'il y a des dossiers ne contenant pas de fichiers audio dans le support de lecture.
Ne creez pas de dossier ne contenant pas de fichiers audio.

Guide de dépannage

Les messages ci-dessous indiquent l'etat de votre système.

TOC Error: -Aucun disque n'a ete insere dans le magasin à disques.

• Le CD est très sale. Le CD est à l'envers. Le CD est très rayé.

Error 05: Le disque est illisible.

Error 77: L'appareil fonctionne mal pour certaines raisons.

Appuyez sur la touche reset sur l'appareil. Si le code "Error 77" ne disparait pas, consultez la station technique la plus proche.

Mecha Error: Il y a une anomalie dans le magasin de disque. Ou l'unité fonctionne mal pour une raisonquelconque.

Vérifiez le magasin à disques. Appuyez ensuite sur la touche reset de l'unité. Si le code "Mecha Error" ne disparait pas, consultez votre centre de service le plus proche.

IN (clignote): Le lecteur CD ne marche pas correctement.

Reinserez le CD. Si le CD ne peut pas etre ejecte ou si I'affichage continue a clignoter meme si le CD a ete correctement remis en place, veiliez couper le courant et consulter votre centre de service aprèsvente le plus proche.

Protect: Le fil d'enceinte a un court-circuit ou touche le chassin du vehicule, et par consequent la fonction de protection est activée.

Disposé ou isolez le cable d'enceinte correctement et appuyez sur la touche reset. Si le code "Protect" ne disparait pas, consultez la station technique la plus proche.

Unsupported File:

Le format du fichier audio lu n'est pas supporté par cette unité.

Copy Protect:

Copy Protection:

Un fichier interdit de copie a ete lu.

Read Error: Le système de filchier du dispositif USB connecté est cassé.

Copier les fichiers et les dossiers pour le périhérique USB de nouveau. Si le message d'erreur est toujours affché, initiaiser le dispositif USB ou utiliser un autre dispositif USB.

No Device: Le dispositif USB est sélectionné en tant que source bien qu'aucun dispositif USB ne soit connecté.

Changez de source en utilisant n'importe qu'elle source autre qu'USB. Connectez un périhérique USB puis repassez à la source USB.

N/A Device: Un dispositif USB incompatible est connecté.

No Music Data/ Error 15:

• Le dispositif USB connecté content des fichiers audio illisibles.
• Le support utilisé ne dispose pas de données enregistrées que l'appareil peut dire.

USB ERROR (clignote):

Un problème peut être survenu sur le périhérique USB connecté.

Retirer le périhérique USB, puismettre l'interrupteur d'alimentation sur ON. Si le même affchage se repete, utiliser un autre périhérique USB.

iPod Error: La connexion à l'iPod a échéoué.

Vérifier que l' iPod connecté est un iPod supporté. Voir (page 52) pour obtenir des informations sur les iPod supportés.
Enlevez le périhérique USB, puis reconnectze-les.
Vérifie que le logiciel de l'IPod soit de la version la plus récente.

USB REMOVE: Le mode Enlever a ete selectionne pour le periphérique USB/IPod. Vous pouce enlever le periphérique USB/IPod en toute sécurité.

\section*{Caracteristiques techniques}

Section tuner FM

Bande de fréquences (par pas de 200 kHz)

:87,9 MHz — 107,9 MHz

Sensibilité utilisable (S/B = 30dB)

:9,3dBf (0,8 V/75 Ω)

Sensibilité silencieuse (S/N = 50dB)

: 15,2dBf (1,6 μV/75 Ω)

Réponse en fréquence (±3 dB)

: 30 Hz - 15 kHz

Taux de Signal/Bruit (MONO)

:70dB

Sélectivité (±400 kHz)

:≥80dB

Séparation stéreo (1 kHz)

:40dB

Section tuner AM

Bandes de fréquences (par pas de 10 kHz)

: 530 kHz - 1700 kHz

Sensibilité utile (S/B = 20dB)

: 28 dBμ (25 μV)

Filtre numérique (D/A)

: 8 fois suréchantillonnage

Convertisseur D/A

:24Bit

Vitesse de rotation

: 500 - 200 t/min. (CLV)

Pleurage et scintillage

: Non mesurables

Réponse en fréquence (±1 dB)

: 10 Hz - 20 kHz

Distorsion harmonique totale (1 kHz)

KDC-X592:0,008%

KDC-MP538U:0,01%

Taux de Signal/Bruit (1 kHz)

KDC-X592 : 110 dB

KDC-MP538U : 105 dB

Gamme dynamique

:93dB

Décodage MP3

: Compatible avec le format MP3 1/2

Décodeur WMA

: Compatible Windows Media Audio

Décode AAC

: Fichiers AAC-LC "m4a"

Interface USB

Standard USB

Courant d'alimentation maximum

:500mA

Système de fichiers

:FAT16/32

Décodage MP3

: Compatible avec le format MP3 1/2

Décodeur WMA

: Compatible Windows Media Audio

Décode AAC

: Fichiers AAC-LC .m4a"

Section audio

Puisance de sortie maximum

:50W×4

Pleine Puissance de Largeur de Bande (avec une

DHT inférieure à 1%)

:22W×4

Impedance d'enceinte

:4-8Ω

Action en tonalité

Graves: 100Hz± 8 dB

Moyennes:1 kHz ±8 dB

Aiguës : 10 kHz ±8 dB

Niveau de préamplification/charge (CD)

KDC-X592 : 4000 mV/10 kΩ

KDC-MP538U:2500mV/10kΩ

Impedance de pré-sortie

≤ 600

Entrée auxiliaire

Réponse en fréquence (±1 dB)

: 20 Hz - 20 kHz

Tension maximum d'entrée

: 1200 mV

Impedance d'entree

: 100 kΩ

Généralités

Tension de fonctionnement (entre 11 et 16V)

:14,4V

Courant absorbé

:10A

Dimensions d'installation (L x H x P)

: 182 x 53 x 155 mm

7-3/16 x 2-1/16 x 6-1/8 pouces

Poids

:3,1 lbs (1,40 kg)

Indices

Antes de usar 63
