KDC-X592 - Radio del coche KENWOOD - Manual de uso y guía de instrucciones gratis

Tipo de dispositivo	Cadena hi-fi
Función principal	Reproductor de CD y sintonizador FM/AM
Compatibilidad	iPod
Radio	FM/AM con RDS
Formatos de audio soportados	CD, CD-R/RW
Conectividad	Entrada auxiliar, USB
Pantalla	Pantalla LCD
Salidas de audio	Salida para altavoces, salida de línea
Funciones adicionales	Ajuste de ecualizador, preselecciones de radio
Alimentación	Corriente eléctrica
Dimensiones	No especificado
Peso	No especificado
Marca	No especificado
Modelo	No especificado
Accesorios incluidos	Control remoto

Preguntas frecuentes - KDC-X592 KENWOOD

¿Cómo reiniciar el KENWOOD KDC-X592?

Para reiniciar su KDC-X592, mantenga presionado el botón 'Reset' ubicado en el panel frontal durante unos segundos hasta que la pantalla se apague y se vuelva a encender.

¿Por qué el KDC-X592 no reproduce archivos de audio?

Asegúrese de que los archivos de audio estén en un formato compatible (MP3, WMA, etc.) y que el medio de almacenamiento esté correctamente insertado y funcional. También verifique que el medio no esté dañado.

¿Cómo emparejar mi teléfono vía Bluetooth con el KDC-X592?

Para emparejar su teléfono, active el Bluetooth en su dispositivo, luego vaya al menú Bluetooth del KDC-X592. Seleccione 'Agregar dispositivo' y elija el KDC-X592 en su teléfono para establecer la conexión.

El sonido es muy bajo en el KDC-X592, ¿qué hacer?

Verifique el nivel de volumen de su dispositivo y asegúrese de que la configuración del ecualizador no esté demasiado baja. También verifique las conexiones de los altavoces para asegurarse de que estén seguras.

¿Cómo cambiar la fuente de audio en el KDC-X592?

Para cambiar la fuente de audio, presione el botón 'SRC' hasta que alcance la fuente deseada, como Radio, USB o Bluetooth.

El KDC-X592 no se enciende, ¿qué hacer?

Verifique que el dispositivo esté correctamente alimentado. Asegúrese de que el cableado esté correctamente conectado y que el fusible no esté quemado.

¿Cómo ajustar el reloj en el KDC-X592?

Para ajustar el reloj, mantenga presionado el botón 'Menú', use las flechas para seleccionar 'Reloj', y luego ajuste las horas y los minutos según sus necesidades.

El KDC-X592 no capta las estaciones de radio, ¿qué hacer?

Verifique la antena de su vehículo para asegurarse de que esté correctamente instalada y funcional. Intente buscar estaciones manualmente para ver si el problema persiste.

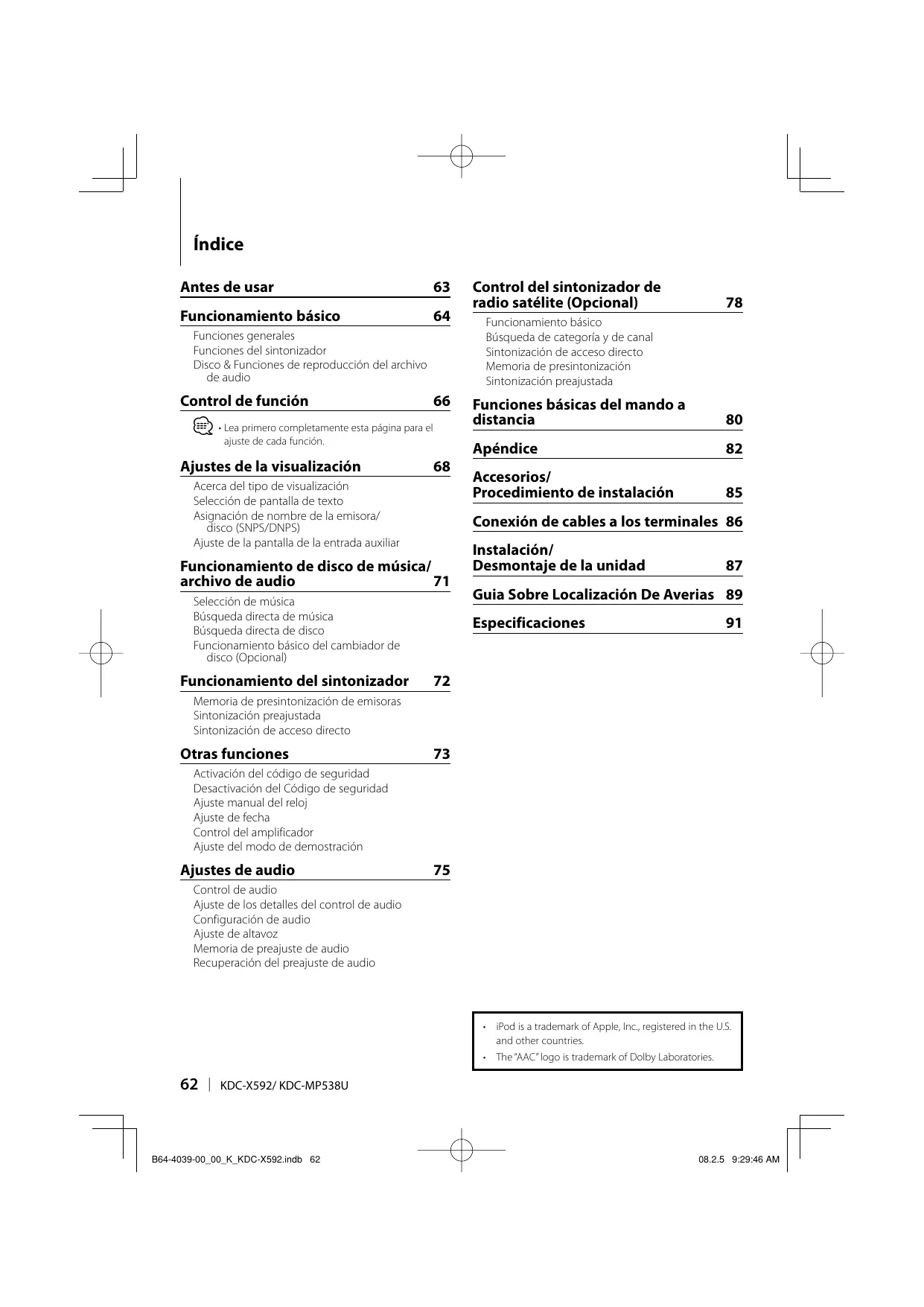

MANUAL DE USUARIO KDC-X592 KENWOOD

Funcionamiento básico

Funciones generales Funciones del sintonizador Disco & Funciones de reproducción del archivo de audio Control de función

• Lea primero completamente esta página para el ajuste de cada función. Ajustes de la visualización

Acerca del tipo de visualización Selección de pantalla de texto Asignación de nombre de la emisora/ disco (SNPS/DNPS) Ajuste de la pantalla de la entrada auxiliar

Funcionamiento básico Búsqueda de categoría y de canal Sintonización de acceso directo Memoria de presintonización Sintonización preajustada Funciones básicas del mando a distancia

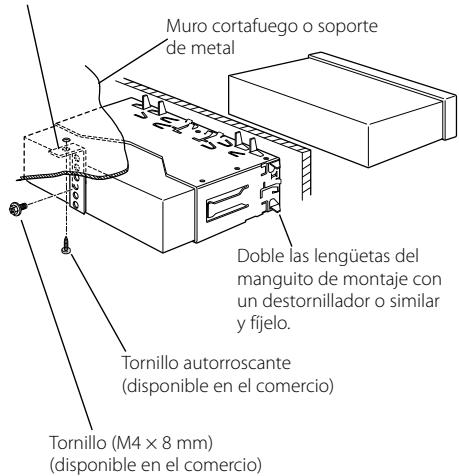

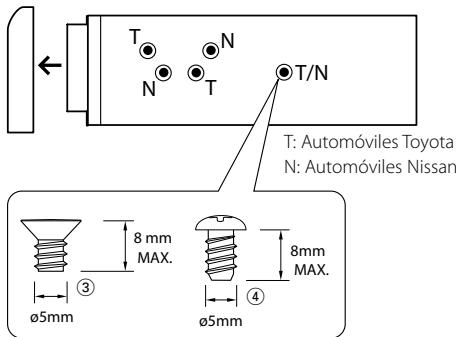

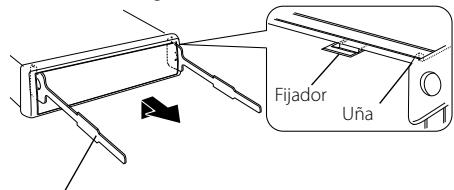

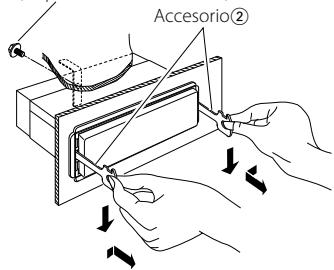

Accesorios/ Procedimiento de instalación

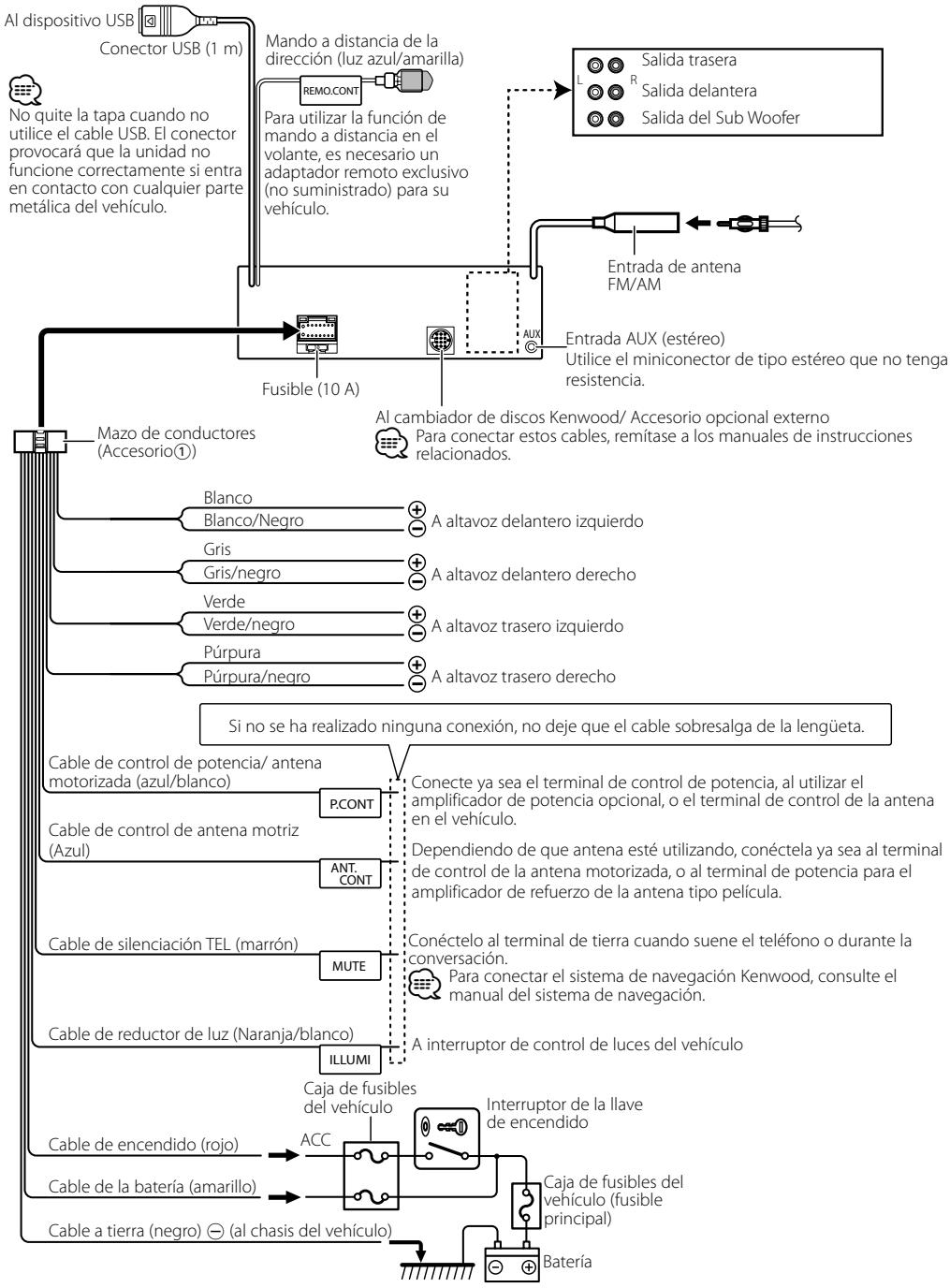

Conexión de cables a los terminales 86 Funcionamiento de disco de música/ archivo de audio Selección de música Búsqueda directa de música Búsqueda directa de disco Funcionamiento básico del cambiador de disco (Opcional) Funcionamiento del sintonizador Control del sintonizador de radio satélite (Opcional) Instalación/ Desmontaje de la unidad

Guia Sobre Localización De Averias 89 Especificaciones

Memoria de presintonización de emisoras Sintonización preajustada Sintonización de acceso directo Otras funciones

Activación del código de seguridad Desactivación del Código de seguridad Ajuste manual del reloj Ajuste de fecha Control del amplificador Ajuste del modo de demostración Ajustes de audio

Control de audio Ajuste de los detalles del control de audio Configuración de audio Ajuste de altavoz Memoria de preajuste de audio Recuperación del preajuste de audio

Antes de usar 2ADVERTENCIA Para evitar el riesgo de lesiones y/o fuego, observe las siguientes precauciones:

• Para evitar cortocircuitos, nunca coloque ni deje objetos metálicos (por ejemplo, monedas o herramientas metálicas) dentro de la unidad. Antes de utilizar esta unidad por primera vez Esta unidad se ajusta inicialmente al modo de demostración. Cuando utilice esta unidad por primera vez, cancele el <Ajuste del modo de demostración> (página 74). Cómo reposicionar su unidad
• Si esta unidad o la conectada (cambiador automático de discos, etc.) funciona incorrectamente, pulse el botón de Restauración. La unidad se restaura a los ajustes de fábrica al pulsar el botón de restauración.

• Si tiene problemas durante la instalación, consulte con su distribuidor Kenwood.
• Cuando compre accesorios opcionales, verifique antes con su distribuidor Kenwood que dichos accesorios funcionan con su modelo en su área.
• Es posible visualizar los caracteres de acuerdo al estándar ISO 8859-1.
• En este documento, si el indicador de descripción está iluminado significa que se visualiza un estado. Consulte <Acerca del tipo de visualización> (página

68) para detalles sobre la visualización de estado.

• Las ilustraciones de la pantalla, el icono de función y el panel que aparecen en este manual son ejemplos utilizados para explicar con más claridad como utilizar los controles. Por lo tanto, las ilustraciones de la pantalla que aparecen pueden ser distintas a las que aparecen realmente en la pantalla del equipo, y algunas de las ilustraciones de la pantalla puede que representen algo imposible durante el funcionamiento actual. Manipulación de CDs Botón de reposición Limpieza de la unidad Si la placa frontal de esta unidad está manchada, límpiela con un paño seco tal como un paño de silicona. Si la placa frontal está muy sucia, límpiela con un paño humedecido en jabón neutro, y luego vuelva a limpiarla con un trapo suave limpio y seco.

• No toque la superficie de grabación del CD.
• No pegue cinta etc. sobre el CD. Ni tampoco utilice un CD con cinta pegada sobre el.
• No utilice accesorios de tipo disco.
• Limpie desde el centro del disco hacia el exterior.
• Cuando extraiga los CD de esta unidad, tire de estos en sentido horizontal.
• Si el agujero central del CD o el margen exterior tiene rebaba, utilícelo después de haberla quitado con un bolígrafo. CDs que no se pueden utilizar
• No se pueden utilizar CDs que no sean redondos.

• Si se aplica algún spray para limpiar directamente a la unidad puede que afecte a sus partes mecánicas. Si se limpia la placa frontal con un paño duro o utilizando líquido volátil tal como disolvente o alcohol puede que se raye la superficie o que se borren algunos caracteres. Limpieza de los terminales de la placa frontal Si se ensucian los terminales de la unidad o de la placa frontal, límpielos con un paño suave y seco. Empañamiento de la lente Inmediatamente después de encender el calefactor del automóvil en épocas de frío, se podría formar condensación o vaho sobre la lente del reproductor de CD. Este empañamiento de la lente podría hacer imposible la reproducción de CDs. En tal caso, retire el disco y espere hasta que se evapore la condensación. Si la unidad no opera de la manera normal después de un tiempo, consulte con su distribuidor Kenwood.

• No se pueden utilizar CDs coloreados en la superficie de grabación o que estén sucios.
• Esta unidad sólo puede reproducir los CD con Puede que no reproduzca correctamente los discos que no tienen la marca.
• No se puede reproducir un CD-R o CD-RW que no ha sido finalizado. (Para el proceso de finalización remítase a su software escrito CD-R/CD-RW, y a su manual de instrucciones de grabador de CD-R/CDRW. Español | B64-4039-00̲00̲K̲KDC-X592.indb 63

Funcionamiento básico [SRC] Liberación [ATT] Ranura de disco [AUTO] [ ] [FNC] AUX Entrada auxiliar (Parte trasera) Mando de control [AUD] Funciones generales Botón de selección Alimentación/Fuente [SRC] Activa la alimentación. Cuando la alimentación se encuentra en ACTIVADO, seleccione una fuente. Modo 1 de selección de SRC: Pulse el botón [SRC] y después gire el mando de control o púlselo hacia la izquierda o hacia la derecha. Para determinar la fuente seleccionada, pulse el mando de control. Modo 2 de selección de SRC: Cada vez que pulse este botón se cambian las fuentes. Sintonizador (“TUNER”) , USB o iPod (“USB” o “iPod”), CD (“Compact Disc”), Entrada auxiliar (“AUX”) y Modo de espera (“STANDBY”) Púlselo por al menos 1 segundo para desactivar la alimentación. Terminal USB Cuando la llamada finaliza, “CALL” desaparece y el sistema de audio vuelve a activarse. El sistema de audio vuelve a activarse al pulsar [SRC] durante una llamada.

• Para utilizar la función de silenciamiento de TEL, es necesario conectar el cable MUTE al teléfono mediante el uso de un accesorio telefónico comercial. Remítase a <Conexión de cables a los terminales> (página 86). Liberación de la placa frontal Liberación Suelta el fijador de la placa frontal para que pueda extraerse. Consulte el diagrama siguiente cuando vuelva a fijar la placa frontal.

• El modo de selección SRC se puede ajustar en “MENU” > “SRC Select” de <Control de función> (página 66).
• Cuando se conecta un accesorio opcional, aparece el nombre fuente de cada dispositivo.
• Cuando se reconoce la conexión del iPod, la pantalla de la fuente cambia de "USB" a "iPod". Control de volumen [AUD] Gire el mando para ajustar el volumen. Atenuador [ATT] Para bajar el volumen rápidamente. Al reducir el volumen, el indicador “ATT” parpadea. Desactivación del volumen al recibir una llamada telefónica Cuando hay una llamada, se muestra “CALL” y el sistema de audio entra en pausa. 64 |

• La placa frontal es una pieza de precisión y puede resultar dañada por golpes o sacudidas.
• Guarde la placa frontal en su estuche cuando se encuentre desconectada.
• No deje la placa frontal desmontada o el estuche de la placa frontal en lugares expuestos a la luz directa del sol o excesivamente húmedos o calurosos. Además deberá evitar sitios con mucho polvo o la posibilidad de que se derrame agua sobre ella.
• Para evitar el deterioro, no toque con sus dedos los terminales de la unidad o de la placa frontal. Entrada auxiliar Entrada auxiliar Conecte un dispositivo de audio portátil con el cable de miniconector (3,5 ø).

• Utilice el miniconector que es de tipo estéreo y no tiene ninguna resistencia.
• La entrada auxiliar requiere del ajuste realizado en “MENU” > “Built in AUX” de <Control de función> (página 66). Salida de subwoofer Mando de control Cambia entre ACTIVADO (“SUBWOOFER ON”) y DESACTIVADO (“SUBWOOFER OFF”) cada vez que pulsa hacia abajo por al menos 2 segundos. Control de función [FNC] Al pulsar este botón le permite ajustar varias funciones utilizando el mando de control. Consulte <Control de función> (página 66). Categoría Función de ítem de configuración MENU Le permite configurar el entorno. DISP Le permite configurar la pantalla. Despliegue de texto/título Mando de control Desplaza el texto del CD y del archivo de audio al pulsar hacia arriba por al menos 2 segundos. Funciones del sintonizador Selección de banda Mando de control Cambia entre FM1, FM2 y FM3 cada vez que se pulsa hacia arriba. Cambia a AM al pulsar hacia abajo. Sintonización Mando de control Cambia la frecuencia al pulsar hacia la izquierda o hacia la derecha.

• Durante la recepción de emisoras en estéreo, el indicador “ST” se activa. Selección del modo de sintonización [AUTO] Cambia del siguiente modo cada vez que se pulsa este botón. Modo de sintonización Visualización Operación Búsqueda automática “Auto1” Búsqueda automática de una emisora. Búsqueda de emisora “Auto2” Búsqueda de emisoras por presintonizada orden en la memoria de presintonización. (página 72) Manual “Manual” Control de sintonización manual normal. B64-4039-00̲00̲K̲KDC-X592.indb 65 : Indica el botón etc. que se va a operar. Entrada de memoria automática [AUTO] Memoriza automáticamente seis emisoras con buena recepción al pulsar por al menos 2 segundos. Disco & Funciones de reproducción del archivo de audio Reproducción de disco Ranura de disco Comienza la reproducción al insertar un disco. Cuando hay un CD insertado, se activa el indicador “IN”.

• No pueden utilizarse CDs de 3 pulgadas. Intentar insertar uno con un adaptador puede resultar en una avería. Expulsión de disco [0]

• Puede expulsar el disco hasta 10 minutos después de haber apagado el motor. Dispositivo USB/reproducción de iPod Terminal USB Al conectar un dispositivo USB inicia la reproducción.

• Para los archivos de audio reproducibles, medios y dispositivos, consulte la sección <Acerca del archivo de audio> (página 82). Pausa y reproducción Mando de control Cambia entre pausa y reproducción cada vez que se pulsa la parte central. Remoción del dispositivo USB [0] Pulse este botón por 2 segundos o más para seleccionar el modo de remoción y después quite el dispositivo USB. Durante el modo de extracción, el indicador de “USB REMOVE” se ENCIENDE. Búsqueda de música Mando de control Cambia la música al pulsar hacia la izquierda o hacia la derecha. Retrocede o avanza rápidamente la música al mantener pulsado hacia la izquierda o hacia la derecha. (No se emite ningún sonido mientras se reproduce un archivo de audio). Mando de control Búsqueda de carpeta Cambia la carpeta que contiene el archivo de audio al pulsar hacia arriba o hacia abajo. Español | 65

Control de función Las funciones de la tabla de abajo pueden ajustarse utilizando el control de función. Categoría Elemento Preajuste MENU “Security Set”/ “Security Clear” “SRC Select” “1”*/ “2” “iPod Mode” “OFF”/ “ON”* “Beep” “OFF”/ “ON”* “Clock Adjust” “Date Adjust” “Date Mode” 7 tipos “Display” “OFF”/ “ON”* “Dimmer” Entrada Vista general de ajustes 1 sec. Ajusta/Restaura el código de seguridad. 1 sec. 1 sec. 1 sec. “OFF”/ “ON”* “ILM Dimmer” “AUTO”*/ “MNAL1”/ “MNAL2”/ “OFF” “ILM Effect” “OFF”/ “ON”* “ILM MSC SYNC” “AMP” “Zone2” “OFF”*/ “ON” “OFF”/ “ON”* “Rear”*/ “Front” “Supreme” “OFF”/ “ON”* “AMS Control”*1 “CRSC” “OFF”/ “ON”* 1 sec. Ajusta el método de selección de fuente. Al ajustar en “ON”, le permite seleccionar la música de un modo similar al hacerlo con el iPod. Activación/desactivación del sonido de comprobación de funcionamiento (sonido bip). Ajusta el reloj. Ajusta la fecha. Ajusta el modo de visualización de la fecha. Desactiva la pantalla cuando no se lleva a cabo ninguna operación. Atenúa la visualización junto con el interruptor de luz del vehículo. Ajusta si se atenúa la iluminación de la tecla junto con el interruptor de luz del vehículo o si debe atenuarse de forma constante. Ajusta si se cambia el brillo de la iluminación de la tecla junto con la operación de la tecla. Ajusta si se cambia el brillo de la iluminación de la tecla junto con el volumen del sonido. Enciende/apaga el amplificador incorporado. Especifica el destino del sonido de la entrada AUX al activar la función de zona dual. Activa o desactiva la función Supreme. Controla el amplificador LX conectado. Cambia a Monaural para reducir el ruido cuando la recepción es débil. Establece el modo de recepción de radio HD. Condición Página

“Receive Mode” “Auto”*/ “Digital”/ 1 sec. “Analog” Muestra el número de serie electrónico del radio satélite. “ESN=” “Name Set” 1 sec. Ajusta el nombre de la estación (SNPS)/ nombre del disco “Scroll” “Auto”*/ “Manual” “Built in AUX” “OFF”*/ “ON” “CD Read” “1”*/ “2” “Audio Preset” 1 sec. DISP 2 sec. “DEMO Mode” “OFF”/ “ON”* > TYPE A/ B/ C/ D/ E/ F/ G Analizador de espectro > GRAPH (DNPS)/ nombre de AUX. Especifica si el texto se despliega automáticamente. Establece si mostrar AUX durante la selección de fuente. Establece el modo de lectura de CD. Ajusta previamente el valor del ajuste del control de audio. El valor preestablecido se retiene después de restaurar. Especifica cuando habilitar la demostración. Ajusta el patrón de visualización. Ajusta la visualización del analizador de espectro tipo E. 1–2 > SIDE Icono de texto/ Icono de fuente Ajusta la visualización del texto. > TEXT P.MEM SCAN “ON”/ — RDM “ON”/ — FiREP “ON”/ — 66 | Ajusta la visualización del icono del lado tipo A. Preestablece una estación. Al ajustar en “ON”, se reproduce la introducción de la música en la carpeta sucesivamente. Al ajustar en “ON”, se reproduce la música en la carpeta aleatoriamente. Al ajustar en “ON”, se reproduce la música repetidamente.

Categoría Elemento FoREP Preajuste “ON”/ — SCAN “ON”/ — RDM “ON”/ — M.RDM “ON”/ — T.REP D.REP “ON”/ — “ON”/ — Entrada Vista general de ajustes Condición Página Al ajustar en “ON”, se reproduce la música en la carpeta repetidamente. Al ajustar en “ON”, se reproduce la introducción de la música en el disco sucesivamente. Al ajustar en “ON”, se reproduce la música en el disco aleatoriamente. Al ajustar en “ON”, se reproduce la música en el cambiador de discos aleatoriamente. Al ajustar en “ON”, se reproduce la música repetidamente. Al ajustar en “ON”, se reproduce la música en el disco repetidamente.

• Ajuste de fábrica *1 Función del modelo KDC-X592. 1 Ingrese al modo de control de función El elemento visualizado depende de la fuente o el modo seleccionado actualmente. La marca en la columna de Condición muestra la condición en la cual se visualiza el elemento. 2 Seleccione el ítem de configuración que desee : Puede ajustarse en otro estado distinto al de en espera. : Puede ajustarse en el estado de espera. : Puede ajustarse mientras se encuentre en la fuente de archivo de audio de CD/USB/iPod. : Puede ajustarse mientras sea una fuente de archivo de audio de CD/USB (excluyendo iPod). : Puede ajustarse mientras se encuentre en la fuente del cambiador de CD/ Disc. : Puede ajustarse mientras se encuentre en la fuente de cambiador de Disco. : Puede ajustarse durante la fuente Sintonizador. : Puede ajustarse durante la recepción de FM. : Puede ajustarse durante el acceso a la fuente AUX. : Puede establecerse estando en la fuente de Radio HD. : Puede ajustarse durante la fuente de radio satélite. : Puede ajustarse solamente durante la reproducción de la fuente iPod. (Fuente USB utilizada al conectar el iPod) : Puede ajustarse para fuentes diferentes a la fuente del modo de espera ajustando “2 ZONE” de <Configuración de audio> (página 76) en “ON”. : Consulte la página de referencia. Å–Ï : Puede ajustarse al seleccionar el tipo especificado para el tipo de visualización. — : Puede ajustarse en todas las fuentes.

• Consulte la página correspondiente para obtener información sobre cómo establecer los elementos con referencia al número de página.
• Solamente se visualizan los elementos disponibles en la fuente actual.
• Los campos eléctricos fuertes (como las líneas de alta tensión) pueden producir que la calidad del sonido sea inestable cuando CRSC está activado. En tal caso, desactívelo. Pulse el botón [FNC]. Se visualiza el icono de la función. Tipo de operación Desplazamiento entre los elementos Selección del elemento Volver al elemento anterior Operación Gire el mando de control. Pulse el mando de control. Pulse el botón [FNC] o el icono “ Repita la selección y determinación hasta que seleccione su elemento de configuración deseado. Ejemplo: MENU DISP MENU DISP TYPE TEXT 3 Realice un ajuste Gire el mando de control para seleccionar un valor de ajuste y después pulse el mando de control. Algunos elementos requieren que mantenga pulsado el mando de control por 1 o 2 segundos para que pueda realizar un ajuste. Para estos elementos, el tiempo durante el cual necesita mantener pulsado el mando de control se visualiza en la columna de Entrada por segundos. Para las funciones que acompañan la descripción del procedimiento de ajuste, etc., se visualizan los números de la página de referencia. 4 Salga del modo de control de función Pulse el botón [FNC] durante al menos 1 segundo. Español | B64-4039-00̲00̲K̲KDC-X592.indb 67

Ajustes de la visualización Acerca del tipo de visualización Selección de pantalla de texto Abajo se muestran ejemplos de los tipos de visualización. Seleccionar el texto de visualización. Visualización “TYPE [A]” Tipo de visualización

“TYPE [C]” En la fuente de sintonizador Información Nombre de la emisora Frecuencia Analizador de espectro y reloj Reloj Fecha En blanco Visualización “SNPS” “Frequency” “Speana/Clock” “Clock” “Date” “Blank”

En la fuente de CD y disco Externo Información Visualización Título del disco “Disc Title” Título de la pista “Track Title” Tiempo de reproducción y número de la pista “P-Time” Nombre del disco “DNPS” Analizador de espectro y reloj “Speana/Clock” Reloj “Clock” Fecha “Date” En blanco “Blank”

• 1 Parte de la visualización del texto 2 Visualización de estado 3 Parte de la visualización del icono 4 Visualización del analizador de espectro 5 Visualización del reloj 6 Visualización (varía dependiendo de la fuente) 68 | En la fuente de archivo de audio Información Título de la música y nombre del artista Nombre del álbum y nombre del artista Nombre de la carpeta Nombre del archivo Tiempo de reproducción y número de música Analizador de espectro y reloj Reloj Fecha En blanco Visualización “Title/Artist” “Album/Artist” “Folder Name” “File Name” “P-Time” “Speana/Clock” “Clock” “Date” “Blank” En Espera Información Espera Reloj Fecha En blanco Visualización “Source Name” “Clock” “Date” “Blank”

En la fuente entrada auxiliar Información Nombre de entrada auxiliar Analizador de espectro y reloj Reloj Fecha En blanco 1 Ingrese al modo de selección de pantalla de Visualización “Source Name” “Speana/Clock” “Clock” “Date” “Blank” En la fuente de Radio HD (Opcional) Información Visualización Nombre de la emisora “Station Name” Título “Title” Frecuencia “Frequency” Analizador de espectro y reloj “Speana/Clock” Reloj “Clock” Fecha “Date” En blanco “Blank” texto (En la visualización tipo A/ B/ C/ D/ F) Seleccione “DISP” > “TEXT”. Para saber como seleccionar un elemento del Control de función, consulte <Control de función> (página 66). 2 Seleccione la parte de visualización del texto (Visualización tipo A/ B/ C/ D solamente) Pulse el mando de control hacia arriba o hacia abajo. La parte de la visualización del texto seleccionado parpadea. 3 Seleccione el texto Gire el mando de control o púlselo hacia la izquierda o la derecha. 4 Salga del modo de selección de la En la fuente SIRIUS/ SAT (Opcional) Información Visualización Nombre del canal “Channel Name” Título de la música “Song Title” Nombre del artista “Artist Name” Nombre del compositor “Composer Name” Nombre de la categoría “Category Name” Nombre de la etiqueta “Label Name” Comentario “Comment” Banda y número de canal “Channel Number” Analizador de espectro y reloj “Speana/Clock” Reloj “Clock” Fecha “Date” En blanco “Blank” En la fuente XM (Opcional) Información Nombre del canal Título Nombre Nombre de la categoría Banda y número de canal Analizador de espectro y reloj Reloj Fecha En blanco visualización de texto Pulse el mando de control.

• Si el ítem de pantalla seleccionado no contiene ninguna información, se muestra información alternativa.
• Algunos elementos no pueden seleccionarse dependiendo del tipo de visualización y del renglón.
• Al conectar el LX-AMP, se visualizará la configuración del elemento en el modo de visualización del LX-AMP. (KDCX592 solamente)
• Al seleccionar “Folder Name” mientras se reproduce un iPod, se mostrarán los nombres dependiendo de los elementos de exploración seleccionados en ese momento. Visualización “CHANNEL NAME” “TITLE” “NAME” “CATEGORY” “CHANNEL NUMBER” “Speana/Clock” “Clock” “Date” “Blank” Español | B64-4039-00̲00̲K̲KDC-X592.indb 69

Ajustes de la visualización Asignación de nombre de la emisora/ disco (SNPS/DNPS) Asignación de un título a una emisora o CD. acuerdo con el cambiador/reproductor de CD. Remítase al manual del cambiador/reproductor de CD.

• El título de la emisora/CD puede cambiarse mediante el mismo procedimiento utilizado para la asignación de nombre. 1 Reciba/reproduzca la emisora/disco al que desee asignar el título 2 Seleccione el elemento del modo de ajuste del nombre en el modo de Menú Seleccione “Name Set”. Para saber como seleccionar elementos del control de función, consulte <Control de función> (página 66). 3 Ingrese al modo de ajuste de nombre Pulse el mando de control por al menos 1 segundo. 4 Escriba el nombre Tipo de operación Mueva el cursor a la posición de introducción de carácter Seleccione el tipo de carácter* Seleccione los caracteres Operación Pulse el mando de control hacia la derecha o la izquierda. Pulse el mando de control. Gire el mando de control o púlselo hacia arriba o hacia abajo.

• Cada vez que se pulsa el mando, el tipo de carácter cambiará como se indica en la tabla que sigue a continuación. Visualización de tipo Alfabeto en mayúscula Alfabeto minúscula de carácter Números y símbolos Caracteres especiales (caracteres de Acento) Ajuste de la pantalla de la entrada auxiliar Selecciona la pantalla de abajo al cambiar a la fuente de entrada auxiliar; 1 Seleccione el elemento de ajuste de la pantalla de entrada auxiliar durante el modo de Menú (En el modo AUX) Seleccione “Name Set”. Para saber como seleccionar elementos del control de función, consulte <Control de función> (página 66). 2 Ingrese al modo de selección de pantalla de entrada auxiliar Pulse el mando de control por al menos 1 segundo. Se visualizará la pantalla de entrada auxiliar seleccionada en ese momento. 3 Seleccione la pantalla de entrada auxiliar Gire el mando de control o púlselo hacia arriba o hacia abajo.

“AUX”/ “DVD”/ “PORTABLE”/ “GAME”/ “VIDEO”/ “TV”

4 Salga del modo de ajuste de la pantalla de entrada auxiliar Pulse el botón [FNC].

Veces que es pulsado 1 5 Salga del modo de menú Pulse el botón [FNC].

• Cuando se detiene el funcionamiento durante 10 segundos, se registra el nombre en aquel momento y se cierra el modo de ajuste de la pantalla de entrada auxiliar.
• La pantalla de entrada auxiliar puede establecerse sólo cuando se usa la entrada auxiliar incorporada o la entrada auxiliar del modelo opcional. En el modelo KCAS220A, “AUX EXT” aparece de forma predeterminada.

• No se puede insertar un título en un medio de archivo de audio.
• Cuando la operación se detiene durante 10 segundos, se registra el nombre de ese momento y el modo de ajuste de nombre se cierra.
• Números de memoria - FM/AM: 30 emisoras - Reproductor de CD interno: 10 discos - Cambiador/reproductor de CD externo: Varía de 70 |

Funcionamiento de disco de música/archivo de audio Función del archivo de audio/ fuente CD interna Función del mando a distancia Selección de música Búsqueda directa de música Selección de la música que desea escuchar del dispositivo o medio actualmente en reproducción. Busca la música introduciendo el número de pista. 1 Ingrese en el modo de selección de música Gire el mando de control. Se visualiza la lista de música. 2 Busque la música Fuente iPod (“iPod Mode : ON”) Otra fuente Archivo de audio Tipo de operación Desplazamiento entre los elementos Selección del elemento Volver al elemento anterior Vuelta al primer ítem Pulse los botones numéricos en el mando a distancia. 2 Busque la música Pulse el botón [4] o [¢]. Seleccione el ítem de la categoría mediante el mando de control. Tipo de operación Desplazamiento entre los elementos Selección del elemento Volver al elemento anterior Vuelta al primer ítem 1 Introduzca el número de música Operación Gire el mando de control. Pulse el mando de control. Pulse el mando de control hacia arriba. Pulse el mando de control hacia arriba durante al menos 1 segundo. Cancelación de la búsqueda directa de música Pulse el botón [38].

• No se puede llevar a cabo la búsqueda de música directa durante la reproducción de iPod, medio “Music Editor”, Reproducción aleatoria o reproducción con exploración. Funcionamiento de los cambiadores de disco con el mando a distancia Búsqueda directa de disco Busca el disco introduciendo el número de disco. 1 Introduzca el número de disco Operación Gire el mando de control o púlselo hacia arriba o hacia abajo. Pulse el mando de control hacia la derecha. Pulse el mando de control hacia la izquierda. Pulse el mando de control hacia la izquierda durante al menos 1 segundo. Fuente CD interna Tipo de operación Operación Movimiento entre las pistas Gire el mando de control o púlselo hacia arriba o hacia abajo. Selección de una pista Pulse el mando de control. Regrese a la primera pista Pulse el mando de control hacia la izquierda durante al menos 1 segundo. El símbolo “2” or “3” que se muestra al lado del ítem visualizado indica que el ítem está precedido o seguido de otro ítem. Si selecciona una música, ésta se reproduce desde el principio. Cancelación de la selección de música Pulse el botón [FNC].

• La selección de música no puede llevarse a cabo durante la reproducción aleatoria.
• Ajuste el modo iPod en “MENU” > “iPod Mode” de <Control de función> (página 66). B64-4039-00̲00̲K̲KDC-X592.indb 71 Pulse los botones numéricos en el mando a distancia. 2 Busque el disco Pulse el botón [FM] o [AM]. Cancelación de la búsqueda directa de disco Pulse el botón [38].

• No se puede llevar a cabo la búsqueda de disco directa durante la reproducción aleatoria o reproducción con exploración. Funcionamiento básico del cambiador de disco (Opcional) Selección de la fuente cambiador de CD Pulse el botón [SRC]. Seleccione la visualización “CD Changer”. Para saber como seleccionar el elemento de la fuente, consulte <Botón de selección de alimentación/Fuente> de <Funcionamiento básico> (página 64). Búsqueda de música Pulse el mando de control hacia la derecha o la izquierda. Búsqueda de discos Pulse el mando de control hacia arriba o hacia abajo. Español | 71

Funcionamiento del sintonizador Memoria de presintonización de emisoras Función del mando a distancia Almacenamiento de emisoras en la memoria. Introducción de la frecuencia y sintonización. 1 Seleccione la frecuencia que va a guardar en la 1 Ingrese al modo de sintonización de acceso memoria Pulse el mando de control hacia la derecha o la izquierda. 2 Ingrese al modo de memoria de preajuste Seleccione “P.MEM”. Para saber como seleccionar un elemento del Control de función, consulte <Control de función> (página 66). 3 Seleccione el número que va a guardar en la memoria Gire el mando de control. 4 Especifique el número que va a guardar en la memoria Pulse el mando de control. 5 Permita que el número especificado se aplique Pulse el mando de control. Sintonización de acceso directo directo Pulse el botón [DIRECT] del mando a distancia. Se visualiza “– – – –”. 2 Introduzca la frecuencia Pulse los botones numéricos en el mando a distancia. Ejemplo: Frecuencia deseada 92,1 MHz (FM) 810 kHz (AM) Pulse el botón [0], [9], [2], [1] [0], [8], [1], [0] Cancelación de la sintonización de acceso directo Pulse el botón [DIRECT] del mando a distancia.

• Puede introducir la frecuencia de banda FM en pasos de un mínimo de 0,1 MHz. Cancelación del modo de memoria de preajuste Pulse el botón [FNC]. Sintonización preajustada Recuperación de las emisoras de la memoria. 1 Ingrese al modo de selección de sintonización preajustada Gire el mando de control. Se visualiza una lista de estaciones. 2 Seleccione la estación que desea de la memoria Gire el mando de control. 3 Recupere la emisora Pulse el mando de control. Cancelación de la sintonización preajustada Pulse el botón [FNC]. 72 |

Otras funciones Activación del código de seguridad

• Puede establecer el Código de seguridad mediante un número de 4 dígitos que elija.
• El Código se seguridad no puede visualizarse. Anote el código de seguridad y guárdelo en un lugar seguro. 1 Seleccione el elemento del código de seguridad durante el modo de Menú (En modo de espera) Se visualiza “Security Set”. Para saber como seleccionar elementos del control de función, consulte <Control de función> (página 66). 2 Ingrese al modo de Código de seguridad Pulse el mando de control por al menos 1 segundo. Cuando aparece “Enter”, también aparece “SECURITY SET”. 3 Ingrese el código de seguridad Tipo de operación Seleccione los dígitos para ingresar Seleccione los números del Código de seguridad Operación Pulse el mando de control hacia la derecha o la izquierda. Gire el mando de control o púlselo hacia arriba o hacia abajo. 4 Confirme el Código de seguridad Pulse el mando de control durante al menos 3 segundos. Cuando aparece “Re-Enter”, también aparece “SECURITY SET”. 5 Realice los pasos del 3 al 4 y vuelva a introducir el código de seguridad. Se visualiza “Approved”. Se activa la función de Código de seguridad.

• Cuando se ha introducido un código equivocado en los pasos 3 a 4, repita el procedimiento a partir del paso 3. 6 Salga del modo de Código de seguridad 2 Realice los pasos del 3 al 4 e introduzca el código de seguridad. Se visualiza “Approved”. Ahora, puede utilizar la unidad. Desactivación del Código de seguridad Para desactivar la función de Código de seguridad. 1 Seleccione el elemento del código de seguridad durante el modo de Menú (En modo de espera) Seleccione la pantalla “Security Clear”. Para saber como seleccionar elementos del control de función, consulte <Control de función> (página 66). 2 Ingrese al modo de Código de seguridad Pulse el mando de control por al menos 1 segundo. Cuando aparece “Enter”, también aparece “SECURITY CLEAR”. 3 Ingrese el código de seguridad Tipo de operación Seleccione los dígitos para ingresar Seleccione los números del Código de seguridad Operación Pulse el mando de control hacia la derecha o la izquierda. Gire el mando de control o púlselo hacia arriba o hacia abajo. 4 Pulse el mando de control durante al menos 3 segundos. Se visualiza “Clear”. La función de código de seguridad se desactiva. 5 Salga del modo de Código de seguridad Pulse el botón [FNC].

• Si se ingresa un Código de seguridad incorrecto, se muestra “Error”. Introduzca el código de seguridad correcto. Pulse el botón [FNC]. Introducción del código de seguridad El código de seguridad se requiere para utilizar la unidad de audio cuando la unidad se utiliza por primera vez después de haber removido la fuente de energía de la batería o al pulsar el botón de restauración. 1 Encienda la unidad. Español | B64-4039-00̲00̲K̲KDC-X592.indb 73

Otras funciones Ajuste manual del reloj Función del modelo KDC-X592 Con la conexión del LX-AMP a la unidad 1 Seleccione el elemento de ajuste de reloj Control del amplificador durante el modo de Menú (En modo de espera) Seleccione la pantalla “Clock Adjust”. Para saber como seleccionar elementos del control de función, consulte <Control de función> (página 66). 2 Ingrese al modo de ajuste del reloj Pulse el mando de control por al menos 1 segundo. La indicación horaria parpadea. 3 Ajuste del reloj Tipo de operación Selección del elemento (horas o minutos) Ajuste cada elemento Operación Pulse el mando de control hacia la derecha o la izquierda. Gire el mando de control o púlselo hacia arriba o hacia abajo. 4 Salga del modo de ajuste del reloj Pulse el botón [FNC]. 1 Seleccione el elemento de control AMP durante el modo de Menú Seleccione la visualización “AMS Control”. Para saber como seleccionar elementos del control de función, consulte <Control de función> (página 66). 2 Acceso al modo de control del amplificador Pulse el mando de control por al menos 1 segundo. 3 Selección del ítem de control del amplificador para su ajuste Pulse el mando de control hacia arriba o hacia abajo.

• Respecto de los detalles del elemento de control del amplificador, consulte el manual de instrucciones que acompaña al LX-AMP. 4 Ajuste del modo de control del amplificador Ajuste de fecha 1 Seleccione el elemento de ajuste de la fecha en el modo de Menú (En modo de espera) Seleccione la visualización “Date Adjust”. Para saber como seleccionar elementos del control de función, consulte <Control de función> (página 66). 2 Ingrese en el modo de ajuste de la fecha Pulse el mando de control por al menos 1 segundo. La visualización de fecha parpadea. 3 Ajuste la fecha Tipo de operación Selección del elemento (mes, día o año) Ajuste cada elemento Es posible controlar el LX-AMP conectado a la unidad. Operación Pulse el mando de control hacia la derecha o la izquierda. Gire el mando de control o púlselo hacia arriba o hacia abajo. 4 Salga del modo de ajuste de fecha Pulse el botón [FNC]. Pulse el mando de control hacia la derecha o la izquierda. 5 Salida del modo de control del amplificador Pulse el botón [FNC]. Ajuste del modo de demostración ACTIVACIÓN/DESACTIVACIÓN del modo de demostración. 1 Seleccione el elemento de demostración durante el modo de Menú Seleccione la visualización “DEMO Mode”. Para saber como seleccionar elementos del control de función, consulte <Control de función> (página 66). 2 Ajuste el modo de demostración Pulse el mando de control durante al menos 2 segundos. Al pulsar este botón por 2 segundos o más el ajuste cambia entre “ON” y “OFF”. 3 Salga del modo de Demostración Pulse el botón [FNC]. 74 |

Ajustes de audio Control de audio Función del modelo KDC-X592 Puede ajustar los siguientes elementos del control de audio; Ajuste de los detalles del control de audio Elemento de ajuste Volumen posterior Nivel de subwoofer System Q Visualización Margen “REAR VOLUME” 0 — 35 “SUB-W LEVEL” –15 — +15 “NATURAL”/ Natural/Ajuste del usuario/ “USER”/“ROCK”/ Rock/Pops/Easy/Top 40/Jazz “POPS”/“EASY”/ (El indicador se activa de “TOP40”/“JAZZ”/ acuerdo al ajuste). Nivel de graves* “BASS LEVEL” –8 — +8 Nivel de medios* “MIDDLE LEVEL” –8 — +8 Nivel de agudos* “TREBLE LEVEL” –8 — +8 Balance “BALANCE” Izquierda 15 — Derecha 15 Fader “FADER” Posterior 15 — Frontal 15 Salga del modo de control de audio (modo de control de volumen)

• Estos ítems pueden ajustarse de forma detallada. Remítase a <Ajuste de los detalles del control de audio> (página 75). (Función de KDC-X592)
• Memoria del tono de fuente: El valor de configuración se coloca en la memoria por fuente. (el ítem de audio en detalle está incluido)

• “USER”: Los intervalos seleccionados en último lugar para el nivel de graves, el nivel de medios y el nivel de agudos se vuelven a llamar automáticamente. 1 Seleccione la fuente para el ajuste Para saber como seleccionar el elemento de la fuente, consulte <Botón de selección de alimentación/Fuente> de <Funcionamiento básico> (página 64). 2 Ingrese al modo de control de audio Pulse el mando [AUD]. 3 Seleccione el elemento de audio para el ajuste Pulse el mando [AUD]. 4 Ajuste el elemento de audio Gire el mando [AUD]. 5 Salga del modo de control de audio Pulse cualquier botón. Pulse un botón que sea diferente al mando [AUD] o [0] y el botón [ATT]. Entre los ítems de audio básico, es posible ajustar el nivel de graves, nivel de medios y el nivel de agudos en detalle. Nivel de graves Elemento de ajuste Visualización Frecuencia central de graves “BASS FRQ” Factor Q de graves Refuerzo de graves

Nivel de agudos Elemento de ajuste Visualización Frecuencia central de agudos “TREBLE FRQ” Margen 10,0/12,5/15,0/17,5 kHz 1 Seleccione el elemento de audio básico Seleccione el ítem que va a ajustar en detalle de los siguientes ;

• Nivel de agudos Para saber como seleccionar los elementos de audio básicos, consulte <Control de Audio> (página 75). 2 Ingrese al modo de ajuste en detalle de control de audio Pulse el mando [AUD] durante al menos 1 segundo. 3 Seleccione el elemento de audio en detalle para el ajuste Pulse el mando [AUD]. 4 Ajuste del elemento audio en detalle Gire el mando [AUD]. 5 Salga del modo de control de audio en detalle Pulse el mando [AUD] durante al menos 1 segundo.

• Cuando se activa el refuerzo de graves, la respuesta de bajas frecuencias aumenta en un 20%.
• Puede salir del modo de control de audio en cualquier momento pulsando cualquier botón excepto para el mando [AUD], [0] y el botón [ATT]. Español | B64-4039-00̲00̲K̲KDC-X592.indb 75

Ajustes de audio Configuración de audio Puede ajustar el sistema de sonido, tal como sigue; Elemento de ajuste Filtro de paso alto frontal Filtro de paso alto posterior Filtro de paso bajo Fase del subwoofer Compensación de volumen Sonoridad Sistema de zona dual Visualización Margen “HPF-F” “SW PHASE” “VOL-OFFSET” Pasante/40*1/ 60*1/80/100/ 120/150/180/220*1 Hz Pasante/40*1/ 60*1/80/100/ 120/150/180/220*1 Hz 50*1/60/80/100*1/120/ Pasante Hz Inversa (180°)/Normal (0°) –8 — ±0 (AUX: -8 — +8) “LOUD” “2 ZONE” Desactivado/Activado Desactivado/Activado “HPF-R” “LPF” *1 KDC-X592 solamente.

• Compensación del volumen: El volumen de cada fuente puede ajustarse de manera diferente del volumen básico.
• Sonoridad: Compensación de los tonos graves y agudos a bajo volumen. (Sólo se compensa el tono grave cuando se selecciona el sintonizador como una fuente.)
• Sistema de zona dual La fuente principal y la secundaria (entrada auxiliar) emiten separadamente los canales delantero y trasero. - Ajuste el canal de la fuente secundaria por medio de “Zone2” de <Control de función> (página 66). - Seleccione la fuente principal con el botón [SRC]. - Ajuste el volumen del canal frontal con el botón de control [AUD]. - Ajuste el volumen del canal trasero por medio de <Control de Audio> (página 75) o del botón [5]/[∞] en el mando a distancia (página 80). - El control de audio no tiene efecto en la fuente secundaria. 5 Salga el modo de configuración de audio Pulse el mando [AUD] durante al menos 1 segundo. Ajuste de altavoz Afine de tal manera que el valor del System Q sea el óptimo al establecer el tipo de altavoz como sigue; Tipo de altavoz Desactivado Para altavoz de 5 y 4 pulgadas Para altavoz de 6 y 6x9 pulgadas Para altavoz OEM Visualización “OFF” “5/4inch” “6x9/6inch” “O.E.M.” 1 Acceso al modo de espera Seleccione “STANDBY”. Para saber como seleccionar el elemento de la fuente, consulte <Botón de selección de alimentación/Fuente> de <Funcionamiento básico> (página 64). 2 Ingrese al modo de ajuste de altavoz Pulse el mando [AUD]. Se visualiza “SP SEL”. 3 Seleccione el tipo de altavoz Gire el mando [AUD]. 4 Salga del modo de ajuste de altavoz Pulse el mando [AUD]. 1 Seleccione la fuente para el ajuste Para saber como seleccionar el elemento de la fuente, consulte <Botón de selección de alimentación/Fuente> de <Funcionamiento básico> (página 64). 2 Ingrese al modo de configuración de audio Pulse el mando [AUD] durante al menos 1 segundo. 3 Seleccione el elemento de configuración de audio que desea ajustar Pulse el mando [AUD]. 4 Ajuste el ítem de configuración de audio Gire el mando [AUD]. 76 |

Memoria de preajuste de audio Recuperación del preajuste de audio Registro de la configuración del valor en el control de sonido. No es posible borrar la memoria utilizando el botón de reinicio. Recuperación de la configuración del sonido registrado en <Memoria de preajuste de audio> (página 77). 1 Configuración del control de sonido 1 Seleccione la fuente Remítase a las operaciones siguientes para configurar el control de sonido. - <Control de audio> (página 75) - <Configuración de audio> (página 76) 2 Seleccione el elemento de audio preestablecido en el modo de Menú (Otro diferente al modo en espera) Seleccione la visualización “Audio Preset”. Para saber como seleccionar elementos del control de función, consulte <Control de función> (página 66). 3 Ingrese al modo de preajuste de audio Pulse el mando de control por al menos 1 segundo. 4 Selección de la memoria preajustada de audio Gire el mando de control. Seleccione la visualización “Memory”. 5 Especifique si desea incluir el preajuste de audio en memoria Pulse el mando de control. Se visualiza “Memory?”. 6 Ubicación del preajuste de audio en la memoria Gire el mando de control para seleccionar “YES”, y después pulse el mando de control. Se visualiza “Memory Completed”. 7 Salga del modo de preajuste de audio Para saber como seleccionar el elemento de la fuente, consulte <Botón de selección de alimentación/Fuente> de <Funcionamiento básico> (página 64). 2 Seleccione el elemento de audio preestablecido en el modo de Menú (Otro diferente al modo en espera) Seleccione la visualización “Audio Preset”. Para saber como seleccionar elementos del control de función, consulte <Control de función> (página 66). 3 Ingrese al modo de preajuste de audio Pulse el mando de control por al menos 1 segundo. 4 Seleccione la recuperación del preajuste de audio Gire el mando de control. Seleccione la visualización “Recall”. 5 Especifique si desea recuperar el preajuste de audio Pulse el mando de control. Se visualiza “Recall?”. 6 Recupere el preajuste de audio Gire el mando de control para seleccionar “YES”, y después pulse el mando de control. Se visualiza “Recall Completed”. 7 Salga del modo de preajuste de audio Pulse el botón [FNC]. Pulse el botón [FNC].

• Registre 1 par de memorias de preajuste de audio. No es posible registrarlas en la fuente.
• Cuando pulse el botón de reinicio, todas las fuentes tendrán el valor de ajuste que fue registrado.
• Los ítems siguientes no podrán registrarse. Volumen, balance, atenuador, sonoridad, compensación de volumen, sistema de zona dual, volumen trasero

• La Memoria de usuario de “SYSTEM Q” en <Control de audio> (página 75) se modifica al valor que fue recuperado.
• El ítem de memoria del tono de la fuente de <Control de audio> (página 75) se modifica al valor que fue recuperado en la fuente seleccionada. Español | B64-4039-00̲00̲K̲KDC-X592.indb 77

Control del sintonizador de radio satélite (Opcional) Funcionamiento básico Selección de la fuente de radio satélite Pulse el botón [SRC]. Seleccione la visualización “SAT”/ “SIRIUS”/ “XM”. Para saber como seleccionar el elemento de la fuente, consulte <Botón de selección de alimentación/Fuente> de <Funcionamiento básico> (página 64).

• Es necesario registrarse en el proveedor de servicio para recibir el servicio de radio por satélite. Consulte al proveedor del servicio si aparece “CALL … TO SUBSCRIBE”.
• La radio puede tardar algo de tiempo en iniciar la recepción una vez que seleccione la fuente de radio por satélite.
• Si la recepción de la señal falla, se visualizará “Acquiring Signal”/ “No Signal”. Cambio del modo de búsqueda Pulse el botón [AUTO]. Visualización “Channel” “Preset” Operación Control de búsqueda manual normal. Búsqueda por orden de los canales de la memoria de preajuste. Búsqueda de categoría y de canal Selección del canal y la categoría que desea recibir. 1 Introduzca el modo de búsqueda de categoría y de canal Pulse el mando de control. 2 Seleccione la categoría Pulse el mando de control hacia arriba o hacia abajo. 3 Seleccionar el canal Pulse el mando de control hacia la derecha o la izquierda. Cancelación del modo de búsqueda de categoría y de canal Pulse el mando de control.

• No puede buscar el canal hasta que se adquiera la información de categoría. Función del mando a distancia Sintonización de acceso directo Introducción del canal y sintonización. Seleccionar el canal Pulse el mando de control hacia la derecha o la izquierda. Selección de la banda predefinida Pulse el mando de control hacia arriba. Cada vez que presione el mando de control, la banda de presintonización cambiará entre SR1, SR2, SR3 y SR4. Exploración de canales Pulse el botón [AUTO] durante al menos 2 segundos. Al pulsar este botón por 2 segundos o más le permite verificar canales individuales por 10 segundos cada uno. Al pulsar este botón otra vez por 2 segundos o más le permite salir de este modo. 78 | 1 Ingrese al modo de sintonización de acceso directo Pulse el botón [DIRECT] del mando a distancia. 2 Introduzca el canal Pulse los botones numéricos. 3 Realice la búsqueda de canal Pulse el botón [4] o [¢]. Cancelación de la sintonización de acceso directo Pulse el botón [DIRECT] del mando a distancia.

• Si no pulsa ningún botón antes de 10 segundos, el modo de sintonización de acceso directo se cancelará automáticamente.
• Si no puede recibir ninguna señal en el canal de entrada debido a malas condiciones en la onda de radio u otros problemas, aparecerá “Acquiring Signal”/ “No Signal”.

Memoria de presintonización Introducción del canal en la memoria. 1 Seleccione el canal que desee introducir en la memoria Pulse el mando de control hacia la derecha o la izquierda. 2 Ingrese al modo de memoria de preajuste Seleccione “P.MEM”. Para saber como seleccionar un elemento del Control de función, consulte <Control de función> (página 66). 3 Seleccione el número que va a guardar en la memoria Gire el mando de control. 4 Especifique el número que va a guardar en la memoria Pulse el mando de control. 5 Permita que el número especificado se aplique Pulse el mando de control. Cancelación del modo de memoria de preajuste Pulse el botón [FNC].

• Sólo se guarda el número de canal. La información de categoría no se guarda. Sintonización preajustada Recuperación de los canales de la memoria. 1 Ingrese al modo de selección de sintonización preajustada Gire el mando de control. Se visualiza una lista. 2 Seleccione la estación que desea de la memoria Gire el mando de control. 3 Recupere la emisora Pulse el mando de control. Cancelación de la sintonización preajustada Pulse el botón [FNC]. Español | B64-4039-00̲00̲K̲KDC-X592.indb 79

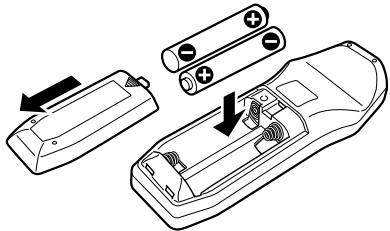

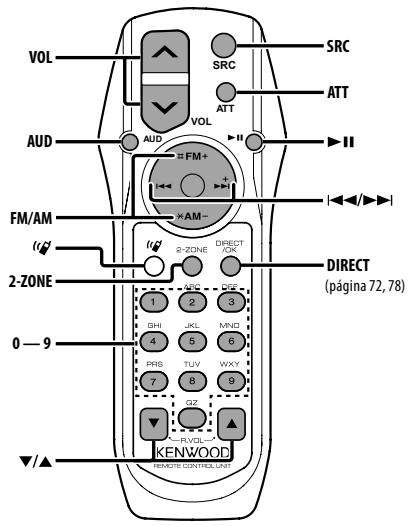

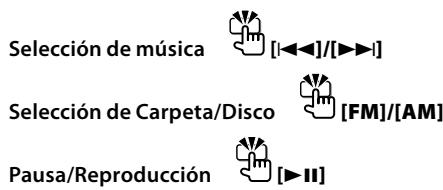

Funciones básicas del mando a distancia En fuente de Sintonizador/Radio HD SRC VOL SRC ATT ATT Selección de banda [FM]/[AM] VOL AUD AUD [4]/[¢] Selección de emisora FM/AM Recuperación de emisoras presintonizadas DIRECT 2-ZONE (página 72, 78) [1] — [6] En fuente de CD/USB 0—9 Selección de música [4]/[¢] [FM]/[AM] Selección de Carpeta/Disco Pausa/Reproducción Control general [38] En fuente de sintonización de Radio Satélite Control de volumen [VOL] Selección de fuente [SRC] Reducción de volumen Selección de banda presintonizada Selección de canal [ATT] [FM] [4]/[¢] Recuperar canales presintonizados En el control de audio [1] — [6] Selección del elemento de audio Ajusta el elemento de audio [AUD] [VOL]

• Consulte <Control de audio> (página 75) para el método de funcionamiento, como los procedimientos para el control de audio y otras operaciones. Control de Zona Dual Activación y desactivación del sistema de zona dual [2-ZONE] Control de volumen del canal trasero [5]/ [∞] 80 |

Acerca de [ Este botón se utiliza cuando está conectada la CAJA DE MANOS LIBRES Bluetooth. para obtener más información, consulte el manual de instrucciones de la CAJA DE MANOS LIBRES Bluetooth.

• No deje el mando a distancia en superficies calientes como el salpicadero. Carga y sustitución de la batería Utilice dos baterías “AA”/ “R6”. Deslice la tapa mientras presiona hacia abajo para quitarla tal y como se muestra. Inserte las baterías con los polos + y – alineados correctamente, siguiendo la ilustración dentro de la caja. Español | B64-4039-00̲00̲K̲KDC-X592.indb 81

Apéndice Acerca del archivo de audio Acerca del dispositivo USB

• Archivos de audio que pueden reproducirse AAC-LC (.m4a), MP3 (.mp3), WMA (.wma)
• Medio de disco reproducible
• Formato de archivo de disco reproducible ISO 9660 Nivel 1/2, Joliet, Romeo, nombre de archivo largo.
• Dispositivo USB reproducible USB del tipo de almacenamiento masivo
• Sistema de archivos del dispositivo USB reproducible FAT16, FAT32 Aunque los archivos de audio cumplen los estándares anteriores, puede que no sea posible la reproducción según los tipos o condiciones del medio o dispositivo.
• Orden de reproducción del archivo de audio En el ejemplo del árbol de carpetas/archivos que se muestra a continuación, los archivos se reproducen en el orden de ① a ⑩. < : Carpeta Folder CD () v : Archivo Audio fide audio

• Si inicia la reproducción después de conectar el iPod, se reproduce primero la música que se ha reproducido en el iPod. En este caso, se muestra “RESUMING” sin que se muestre un nombre de carpeta, etc. Si se cambia el elemento de exploración se visualizará un título correcto, etc.
• Cuando se conecta el iPod a esta unidad, se muestra “KENWOOD” o “✓” en el iPod para indicar que no puede poner en funcionamiento el iPod.
• Cuando se conecta el dispositivo USB a esta unidad, puede cargarse en caso de que la unidad esté encendida.
• Instale el dispositivo USB en un lugar que no le impida conducir su vehículo correctamente.
• No puede conectar un dispositivo USB por medio de un concentrador USB y un Lector multi tarjetas.
• Realice copias de seguridad de los archivos de audio utilizados con esta unidad. Los archivos de audio podrían borrarse según las condiciones de funcionamiento del dispositivo USB. No nos haremos responsables de ningún daño que se derive del borrado de los datos almacenados.
• Esta unidad no incluye ningún dispositivo USB. Es necesario que adquiera un dispositivo USB, disponible en tiendas.

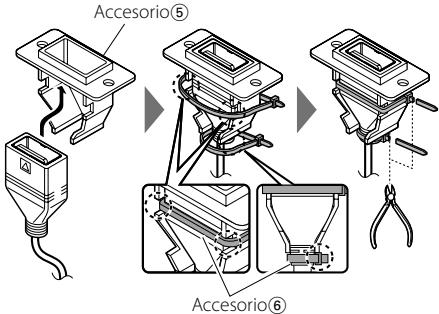

• Al conectar el dispositivo USB, se recomienda el uso de CA-U1EX (opción). No se garantiza una reproducción normal cuando se utilice un cable que no sea el cable USB compatible. Conectar un cable cuya longitud total sea superior a 5 m puede provocar una reproducción anormal.

En el sitio web está disponible un manual en línea acerca de los archivos de audio, www.kenwood.com/ audiofile/. En este manual en línea, se proporciona información detallada y notas que no se incluyen en este manual. Asegúrese de leer también el manual en línea.

• En este manual se utiliza el término “dispositivo USB” para hacer referencia a las memorias flash y los reproductores de audio digital con terminales USB.
• El término “iPod” que aparece en este manual indica el iPod conectado con el cable de conexión de iPod (accesorio opcional). El iPod conectado con el cable de conexión de iPod puede controlarse desde esta unidad. Los iPods que no pueden conectarse con el cable de conexión son el iPod nano, iPod quinta generación, iPod classic y iPod touch. No se pueden conectar otro tipo de iPods. 82 | Acerca de KENWOOD “Music Editor” de aplicación de PC
• “Music Editor” se graba en el CD-ROM adjunto a esta unidad.
• Remítase al manual del usuario grabado en el CDROM de instalación y a la Ayuda de “Music Editor” para obtener el método de funcionamiento de “Music Editor”.
• La unidad puede reproducir dispositivos de USB creados con “Music Editor”.
• Se muestra información acerca de la actualización de “Music Editor” en el sitio web, www.kenwood. com.

Acerca del sintonizador de radio satélite (Opcional) Esta unidad es compatible con los sintonizadores de Radio satélite emitidos por SIRIUS y XM. Consulte el manual de instrucciones del sintonizador de Radio Satélite. Acerca del radio HD (Opcional) Cuando conecta una radio HD, las características de sintonización de la unidad se desactivan y cambian a las características de sintonización de radio HD. Con el sintonizador de radio HD, puede usar las funciones similares del sintonizador. Consulte las características del sintonizador para saber cómo utilizar las funciones. Para el funcionamiento del KCA-BT100 (Opcional) Sin embargo, los siguientes métodos de control de la función para esta unidad pueden diferir de lo especificado en el manual de instrucciones; por tal motivo, consulte la instrucción complementaria siguiente. <Marcado mediante la función de marcado rápido>

1. Pulse el mando de control. Seleccione la

visualización “DIAL”.

2. Pulse el botón [FNC].

3. Seleccione el número que desea recuperar

girando el mando de control.

4. Pulse el mando de control.

<Registro en la lista de números marcados preajustados>

1. El funcionamiento es el mismo. Consulte el

manual de instrucciones de KCA-BT100.

2. Pulse el botón [FNC].

3. Seleccione el número que desea memorizar

girando el mando de control.

4. Pulse el mando de control por al menos 1

segundo. <Eliminación de un teléfono móvil registrado> 1–3. El funcionamiento es el mismo. Consulte el manual de instrucciones de KCA-BT100.

4. Pulse el mando de control.

5. Seleccione “YES” con el mando de control.

6. Pulse el mando de control.

7. Pulse el botón [FNC].

<Sistema del menú> Para saber como operar el menú, consulte <Control de función> en este manual de instrucciones. Acerca de la visualización El estado del teléfono móvil se muestra en la pantalla de estado de esta unidad. Además, algunas pantallas son diferentes de la descripción dada en el Manual de Instrucciones del KCA-BT100. Pantallas del Manual de Pantallas actuales en esta Instrucciones del KCA-BT100 unidad “Disconnect” “HF Disconnect” “Connect” “HF Connect” “Phone Delete” “Device Delete” “Phone Status” “BT DVC Status” BT : Muestra el estado de conexión de bluetooth. Este indicador se activa al conectar un teléfono móvil en esta unidad. Glosario del menú

• SRC Select Configuración del modo de selección de fuente. 1 : Muestra los iconos de la fuente para su elección. 2 : Le permite seleccionar fuentes una tras otra.
• Display (Visualización) Si la unidad no se opera por al menos 5 segundos con “DESACTIVADO” seleccionado, la pantalla se apaga. Durante un modo de configuración, la pantalla se apagará incluso si han transcurrido 5 segundos.
• ILM Dimmer (atenuador de la iluminación) Reduce el brillo de la iluminación de la tecla. AUTO: Atenúa la iluminación junto con el interruptor de luz del vehículo. MNAL1: Atenúa la iluminación de forma constante. MNAL2: Apaga la iluminación de la parte superior e inferior, y atenúa la iluminación en la parte izquierda y derecha. OFF: No atenúa la iluminación.
• AMP Al seleccionar “OFF” se apaga el amplificador incorporado. Al apagar el amplificador incorporado mejora la calidad de sonido de la preamplificación.
• Zone2 (Zona Dual) Establece el destino (altavoz delantero “Front” o trasero “Rear”) de la fuente secundaria (AUX IN) al activar la función de zona dual. Página siguiente 3 Español | 83 B64-4039-00̲00̲K̲KDC-X592.indb 83

• Supreme Tecnología para extrapolar y suplementar con algoritmos patentados, el rango de frecuencia alta que se corta al encodificar una velocidad de bits baja (menor a 128 Kbps, frecuencia de muestreo es 44,1 kHz). La suplementación se optimiza por medio de un formato de compresión (AAC, MP3 o WMA) y se procesa de acuerdo a la velocidad de bits. El efecto es insignificante con música codificada a una velocidad de transmisión de bits alta, variable o que tenga un rango de frecuencia alta mínimo.
• Receive Mode (Ajuste del modo de recepción) Ajusta el modo de recepción del radio HD. Auto: Sintoniza automáticamente la transmisión analógica cuando no hay disponible transmisión digital. Digital: Sólo emisiones digitales. Analog: Sólo emisiones analógicas.
• CD Read Establece el método de lectura de CD. Cuando no se pueda reproducir un formato especial de CD, ajuste esta función en “2” para forzar la reproducción. Tenga en cuenta que algunos CDs de música puede que no se reproduzcan incluso ajustando a “2”. Además, los archivos de audio no podrán reproducirse cuando el ajuste está en “2”. Normalmente, mantenga este ajuste en “1”. 1 : Distingue automáticamente entre disco de archivos de audio y CD de música cuando se reproduce el disco. 2 : Fuerza la reproducción como CD de música. 84 |

Accesorios/ Procedimiento de instalación Accesorios

• KDC-X592 solamente. Procedimiento de instalación

1. Para evitar cortocircuitos, retire la llave del

encendido y desconecte el terminal - de la batería.

2. Realice las conexiones de los cables de entrada y

salida adecuadas para cada unidad.

3. Conecte los cables del altavoz del mazo de

4. Conecte los cables del mazo de conductores en el

siguiente orden: tierra, batería, encendido.

5. Conecte el conector del mazo de conductores a la

6. Instale la unidad en su automóvil.

7. Vuelva a conectar el terminal - de la batería.

8. Pulse el botón de reposición.

2 ADVERTENCIA Si conecta el cable de encendido (rojo) y el cable de la batería (amarillo) al chasis del automóvil (tierra), podría producir un cortocircuito y esto a su vez, un incendio. Conecte siempre esos cables a la fuente de alimentación que pasa por la caja de fusibles.

• La instalación y cableado de este producto requiere de habilidad y experiencia. Por motivos de seguridad, deja la labor de instalación y montaje en manos de profesionales.
• Asegúrese de utilizar para la unidad una fuente de alimentación de 12V CC con conexión a tierra negativa.

• No instale la unidad en un sitio expuesto a la luz directa del sol, o excesivamente húmedo o caluroso. Además deberá evitar sitios con mucho polvo o la posibilidad de que se derrame agua sobre ella.
• No utilice sus propios tornillos. Útilice sólo los tornillos incluidos. El uso de tornillos diferentes podría causar daños en la unidad principal.
• Si no se enciende la alimentación (se muestra “Protect”), el cable de altavoz puede que haya sufrido un cortocircuito o que haya tocado el chasis del vehículo y se haya activado la función de protección. Por lo tanto, el cable del altavoz debe ser revisado.
• Si el encendido de su automóvil no está provisto de la posición ACC, conecte los cables de encendido a una fuente de alimentación que pueda conectarse y desconectarse con la llave de encendido. Si conecta el cable de encendido a una fuente de alimentación que recibe un suministro constante de alimentación tales como los cables de la batería, la batería podría descargarse.
• Si la consola tiene una tapa, asegúrese de instalar la unidad de modo que la placa frontal no golpee la tapa al abrir y cerrar.
• Si se funde el fusible, en primer lugar asegúrese de que los cables no hayan causado un cortocircuito, y luego reemplace el fusible usado por otro del mismo régimen.
• Enrolle los cables no conectados con una cinta de vinilo u otro material similar para que queden aislados. Para evitar cortocircuitos, no retire las tapas de los extremos de los cables o terminales no conectados.
• Conecte los cables de los altavoces a cada uno de los terminales correspondientes. La conexión compartida de los cables - o la conexión a tierra de los mismos a cualquier parte metálica del automóvil podrá dañar la unidad o impedir su correcto funcionamiento.
• Cuando se han conectado solamente dos altavoces al sistema, conecte los conectores ya sea a ambos terminales de salida delanteros, o a ambos terminales de salida traseros (o sea, no mezcle terminales delanteros y traseros). Por ejemplo, si conecta el conector + del altavoz izquierdo a un terminal de salida delantero, no conecte el conector del altavoz derecho a un terminal de salida trasero.
• Después de instalar la unidad, compruebe que las lámparas de freno, las luces intermitentes, el limpiaparabrisas, etc. funcionen satisfactoriamente.
• Instale la unidad en un ángulo de 30˚ o menos. Acerca de los reproductores de CD/ cambiadores de discos conectados a esta unidad Si el reproductor de CD/ cambiador de disco tiene el interruptor “O-N”, ajústelo en la posición “N”. Las funciones que pueden utilizarse y la información que puede visualizarse diferirá según sean los modelos que se conecten. Español | B64-4039-00̲00̲K̲KDC-X592.indb 85

Conexión de cables a los terminales Al dispositivo USB Conector USB (1 m) Mando a distancia de la dirección (luz azul/amarilla)

REMO.CONT No quite la tapa cuando no utilice el cable USB. El conector provocará que la unidad no funcione correctamente si entra en contacto con cualquier parte metálica del vehículo.

Para utilizar la función de mando a distancia en el volante, es necesario un adaptador remoto exclusivo (no suministrado) para su vehículo. Salida delantera Salida del Sub Woofer Entrada de antena FM/AM AUX Fusible (10 A) Entrada AUX (estéreo) Utilice el miniconector de tipo estéreo que no tenga resistencia. Al cambiador de discos Kenwood/ Accesorio opcional externo Para conectar estos cables, remítase a los manuales de instrucciones relacionados.

Mazo de conductores (Accesorio1) Blanco Blanco/Negro A altavoz delantero izquierdo Gris Gris/negro A altavoz delantero derecho Verde Verde/negro A altavoz trasero izquierdo Púrpura Púrpura/negro A altavoz trasero derecho Si no se ha realizado ninguna conexión, no deje que el cable sobresalga de la lengüeta. Cable de control de potencia/ antena motorizada (azul/blanco) Cable de control de antena motriz (Azul) P.CONT Conecte ya sea el terminal de control de potencia, al utilizar el amplificador de potencia opcional, o el terminal de control de la antena en el vehículo. ANT. CONT Dependiendo de que antena esté utilizando, conéctela ya sea al terminal de control de la antena motorizada, o al terminal de potencia para el amplificador de refuerzo de la antena tipo película. MUTE Conéctelo al terminal de tierra cuando suene el teléfono o durante la conversación. Para conectar el sistema de navegación Kenwood, consulte el manual del sistema de navegación. Cable de silenciación TEL (marrón) Cable de reductor de luz (Naranja/blanco) ILLUMI

A interruptor de control de luces del vehículo Caja de fusibles del vehículo Cable de encendido (rojo) Interruptor de la llave de encendido ACC Cable de la batería (amarillo) Cable a tierra (negro) - (al chasis del vehículo) Caja de fusibles del vehículo (fusible principal) Batería 86 |

Instalación/Desmontaje de la unidad Automóviles no japoneses Correa de montaje metálico (disponible en el comercio) Extracción del marco de goma dura 1 Enganche las uñas de agarre en la herramienta de extracción y quite los dos enganches en el nivel superior. Suba el bastidor y tire de él hacia adelante tal como se indica en la figura. Muro cortafuego o soporte de metal Fijador Uña Doble las lengüetas del manguito de montaje con un destornillador o similar y fíjelo. Tornillo autorroscante (disponible en el comercio)

• Asegúrese de que la unidad esté firmemente instalada en su lugar. Si está instalada en forma inestable, podrían ocurrir fallas de funcionamiento (p.ej., saltos de sonido). Automóiles japoneses 1 Refiérase a la sección <Extracción del marco de goma dura> y retire el marco de goma dura. 2 Alinee los orificios de la unidad (dos lugares en cada lado) con la ménsula de montaje del vehículo y fije la unidad con los tornillos suministrados.

2 Al quitar el nivel superior, quite las dos posiciones inferiores.

• Se puede quitar el marco de la parte de abajo de la misma forma. Tornillo (M4 × 8 mm) (disponible en el comercio)

Accesorio2 Herramieta de extracción Desmontaje de la unidad 1 Refiérase a la sección <Extracción del marco de goma dura> y retire el marco de goma dura. 2 Quite el tornillo (M4 x 8) del panel posterior. 3 Inserte profundamente las dos herramientas de

extracción en las ranuras de cada lado, tal como se muestra en la figura. Empuje la herramienta de extracción hacia abajo, mientras presiona hacia adentro, y extraiga la unidad hasta la mitad. Tornillo (M4 × 8 mm) (disponible en el comercio) Accesorio2 T/N

T: Automóviles Toyota N: Automóviles Nissan 8 mm MAX. 8mm MAX.

ø5mm Accesorio3...para automóviles Nissan Accesorio4...para automóviles Toyota

• Preste atención para no lastimarse con las uñas de agarre de la herramienta de extracción. 5 Termine de sacar la unidad con las manos, prestando atención para no dejarla caer. Español | B64-4039-00̲00̲K̲KDC-X592.indb 87

Instalación/Desmontaje de la unidad Accesorio de KDC-X592 Montaje del soporte USB 1 Realice una apertura para montar el soporte. 2 Pase el conector USB a través de la apertura. 3 Coloque el conector USB en el soporte y fíjelo con una cinta. Accesorio5 Accesorio6 4 Monte el soporte ensamblado utilizando los tornillos. Accesorio7 (Ø3 × 12 mm)

• No ajuste la unidad en lugares calientes tales como en el salpicadero.
• No la instale cerca del salpicadero, en el panel trasero o en las piezas de seguridad de la bolsa de aire.
• Instale la unidad en un lugar donde no lo distraiga para conducir correctamente. 88 |

Guia Sobre Localización De Averias Algunas funciones de esta unidad podrían estar deshabilitadas debido a algunos ajustes realizados en la misma.

• No se puede configurar el subwoofer.
• No se puede configurar el filtro paso alto.
• No se puede configurar Fader.
• No hay ningún efecto de control de audio en AUX. ▲ • <Salida de Subwoofer> de <Funcionamiento Básico> (página 64) no se encuentra establecido en Activado.
• La función de zona dual está activada. ☞ <Configuración de audio> (página 76)

• No se puede configurar la fase del subwoofer. ▲ El filtro paso bajo está establecido en Through. ☞ <Configuración de audio> (página 76)

• No se puede seleccionar el destino de salida de la subfuente en la zona dual.
• No se puede ajustar el volumen de los altavoces traseros. ▲ La función de zona dual está desactivada. ☞ <Configuración de audio> (página 76)

• No se puede registrar un código de seguridad..
• No se puede configurar el control de iluminación de la pantalla. ▲ El <Ajuste del modo de demostración> (página 74) no está desactivado. Lo que podría parecer un fallo de funcionamiento de su unidad podría ser simplemente el resultado de un pequeño error de operación o de un defecto de conexión. Antes de acudir al servicio, verifique primero el siguiente cuadro sobre los problemas que se podrían presentar. Fuente de sintonizador

Recepción de radio deficiente. ✔ No está extendida la antena del automóvil. ☞ Extraiga completamente la antena. Fuente de Disco

No se reproduce el disco especificado, sino otro. ✔ El CD especificado está muy sucio. ☞ Limpie el CD, consultando el método de limpieza de CD de la sección <Manipulación de CDs> (página 63). ✔ El disco está cargado en una ranura diferente de la especificada. ☞ Saque el cartucho de discos y verifique el número del disco especificado. ✔ El disco está muy rayado. ☞ Pruebe otro disco. En la fuente de archivo de audio

El sonido se omite cuando se reproduce un archivo de audio. ✔ El medio está rayado o sucio. ☞ Limpie el medio, remitiéndose a la limpieza de CD de la sección <Manipulación de CDs> (página 63). ✔ La condición de grabación no es buena. ☞ Grabe el medio de nuevo o utilice otro.

Se escucha ruido al llevar a cabo la búsqueda de carpeta. ✔ Tal vez se produzca ruido si existen carpetas sin archivos de audio continuamente en el medio de reproducción. ☞ Procure no crear carpetas sin archivos de audio. General

El tono del sensor de toque no suena. ✔ El terminal de salida de preamplificador está siendo utilizado. ☞ El tono del sensor de toque no puede ser emitido desde el terminal de salida de preamplificador.

La iluminación parpadea al operar el mando o el botón. ✔ Este es el efecto de la iluminación de la tecla. ☞ Ajusta este efecto en “MENU” > “ILM Effect” de <Control de función> (página 66).

El efecto de la iluminación de la tecla llevado a cabo junto con el volumen de sonido es pequeño. ✔ El efecto de la iluminación de la tecla podría ser insuficiente dependiendo del volumen de sonido y de la calidad de sonido. Español | B64-4039-00̲00̲K̲KDC-X592.indb 89

Guia Sobre Localización De Averias Los mensajes mostrados a continuación presentan las condiciones de su sistema. No Device: El dispositivo USB está seleccionado como fuente aunque no hay conectado ningún dispositivo USB. ➪ Cambie la fuente a cualquier otra distinta de USB. Conecte un dispositivo USB y cambie de nuevo a la fuente USB. N/A Device: Se ha conectado un dispositivo USB no compatible. TOC Error:

• No se ha cargado el disco en el cartucho de discos.
• El CD está muy sucio. El CD está boca abajo. El CD está muy rayado. Error 05: El disco no se puede leer. Error 77: Por algún motivo, la unidad funciona en forma defectuosa. ➪ Pulse el botón de reinicio en la unidad. Si el código “Error 77” no desaparece, consulte con el centro de servicio más cercano. No Music Data/ Error 15:
• El dispositivo USB conectado no contiene archivos de audio reproducibles.
• Se reproducieron medios que no tenían datos grabados que la unidad pudiera reproducir. Mecha Error: La unidad de discos tiene algún problema. O la unidad está funcionando incorrectamente por alguna razón. ➪ Revise el cartucho de discos. Luego, pulse el botón de reposición de la unidad. Si el código “Mecha Error” no desaparece, consulte con el centro de servicio más cercano. USB ERROR (Parpadeo): Podría haberse producido algún problema en el dispositivo USB conectado. ➪ Quite el dispositivo USB, después gire el interruptor de encendido a ON. Si se repite la misma visualización, utilice otro dispositivo USB. iPod Error: Se ha producido un error en la conexión del iPod. ➪ Compruebe que el iPod conectado sea un iPod compatible. Consulte <Acerca del archivo de audio> (página 82) para información concerniente a los iPods que son compatibles. ➪ Quite el dispositivo USB y, a continuación, vuelva a conectarlo. ➪ Confirme que el software del iPod es la última versión. USB REMOVE: Se ha seleccionado el modo de extracción para el dispositivo USB/iPod. Puede extraer el dispositivo USB/iPod con seguridad. IN (Parpadeo): La sección del reproductor de CD no está funcionando apropiadamente. ➪ Reinserte el CD. Si el CD no se puede expulsar o si la pantalla continua relampagueando aún cuando el CD ha sido reinsertado apropiadamente, por favor desactive la alimentación y consulte con su centro de servicio más cercano. Protect: El cable del altavoz tiene un corto circuito o toca el chasis del vehículo y por lo tanto se activa la función de protección. ➪ Ate o aísle el cable de altavoz debidamente y pulse el botón de reajuste. Si el código “Protect” no desaparece, consulte con el centro de servicio más cercano. Unsupported File: Se reproduce un archivo de audio con un formato que no es compatible con esta unidad. Copy Protect: Copy Protection: Se reprodujo un archivo con protección contra copias. Read Error: 90 | El sistema de archivo del dispositivo USB conectado está roto. ➪ Copie los archivos y carpetas para el dispositivo USB nuevamente. Si se visualiza todavía el mensaje de error, inicialice el dispositivo USB o use otros dispositivos USB.

Especificaciones Sección del sintonizador de FM Gama de frecuencias (intervalo 200 kHz) : 87,9 MHz — 107,9 MHz Sensibilidad útil (Relación señal/ruido = 30dB) : 9,3 dBf (0,8 μV/ 75 Ω) Sensibilidad de silenciamiento (Relación señal/ ruido = 50dB) : 15,2dBf (1,6 μV/ 75 Ω) Respuesta de frecuencia (±3 dB) : 30 Hz – 15 kHz Relación señal a ruido (MONO) : 70 dB Selectividad (±400 kHz) : ≥ 80 dB Separación estéreo (1 kHz) : 40 dB Sección del sintonizador de AM Gama de frecuencias (intervalo 10 kHz) : 530 kHz – 1700 kHz Sensibilidad útil (Relación señal/ruido = 20dB) : 28 dBμ (25 μV) Sección del reproductor de CD Diodo láser : GaAlAs Filtro digital (D/A) : 8 veces sobremuestreo Convertidor D/A : 24 Bit Velocidad de giro : 500 – 200 rpm (CLV) Fluctuación y trémolo : Por debajo del límite medible Respuesta de frecuencia (±1 dB) : 10 Hz – 20 kHz Distorsión armónica total (1 kHz) KDC-X592 : 0,008 % KDC-MP538U : 0,01 % Relación señal a ruido (1 kHz) KDC-X592 : 110 dB KDC-MP538U : 105 dB Gama dinámica : 93 dB MP3 decodificado : Compatible con MPEG-1/2 Audio Layer-3 WMA decodificado : Compatible con Windows Media Audio Decodificación AAC : Archivos AAC-LC “.m4a” Interfaz USB Estándar USB : USB1.1/ 2.0 (Full speed) Corriente de alimentación máxima : 500 mA Sistema de archivos : FAT16/ 32 MP3 decodificado : Compatible con MPEG-1/2 Audio Layer-3 WMA decodificado : Compatible con Windows Media Audio Decodificación AAC : Archivos AAC-LC “.m4a” Sección de audio Potencia de salida máxima : 50 W x 4 Potencia completa de todo el ancho de banda (a menos del 1% THD) : 22 W x 4 Impedancia del altavoz :4–8Ω Acción tonal Graves : 100 Hz ±8 dB Registro medio : 1 kHz ±8 dB Agudos : 10 kHz ±8 dB Nivel de salida de preamplificador/carga (CD) KDC-X592 : 4000 mV/10 kΩ KDC-MP538U : 2500 mV/10 kΩ Impedancia de salida de preamplificador : ≤ 600 Ω Entrada auxiliar Respuesta de frecuencia (±1 dB) : 20 Hz – 20 kHz Voltaje de entrada máximo : 1200 mV Impedancia de entrada : 100 kΩ General Voltaje de funcionamiento (11 – 16 V admisibles) : 14,4 V Consumo : 10 A Tamaño de instalación (An x Al x F) : 182 x 53 x 155 mm 7-3/16 x 2-1/16 x 6-1/8 pulgadas Peso : 3,1 lbs (1,40 kg) Las especificaciones se encuentran sujetas a cambios sin previo aviso. Español | B64-4039-00̲00̲K̲KDC-X592.indb 91
