GKP 410 - Congélateur vertical LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Réfrigérateur combiné
Capacité totale	310 litres
Type de froid	Froid statique
Dimensions approximatives	Hauteur : 185 cm, Largeur : 60 cm, Profondeur : 65 cm
Poids	70 kg
Classe énergétique	A++
Niveau sonore	40 dB
Alimentation électrique	220-240 V, 50 Hz
Fonctions principales	Réfrigération, congélation, contrôle de température
Entretien et nettoyage	Nettoyage régulier des surfaces intérieures et extérieures, dégivrage du congélateur si nécessaire
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente Liebherr
Sécurité	Protection contre les surcharges électriques, système de verrouillage de porte
Compatibilités	Compatible avec les accessoires Liebherr

FOIRE AUX QUESTIONS - GKP 410 LIEBHERR

Comment régler la température du LIEBHERR GKP 410 ?

Pour régler la température, utilisez le panneau de contrôle à l'intérieur du réfrigérateur. Appuyez sur le bouton de température et ajustez la valeur souhaitée à l'aide des flèches.

Que faire si le réfrigérateur ne refroidit pas correctement ?

Vérifiez si la porte est bien fermée et assurez-vous que les ventilations ne sont pas obstruées. Si le problème persiste, vérifiez le réglage de la température ou contactez le service client.

Comment nettoyer l'intérieur du LIEBHERR GKP 410 ?

Débranchez l'appareil, puis utilisez un mélange d'eau tiède et de savon doux pour nettoyer les surfaces intérieures. Évitez les nettoyants abrasifs.

Le réfrigérateur fait du bruit, est-ce normal ?

Un léger bruit est normal en raison du fonctionnement du compresseur et du ventilateur. Si le bruit devient excessif ou anormal, contactez un technicien pour une vérification.

Comment dégivrer le LIEBHERR GKP 410 ?

Pour dégivrer, débranchez l'appareil et laissez la glace fondre naturellement. Placez une bassine pour recueillir l'eau. Ne jamais utiliser d'objets pointus pour retirer la glace.

Y a-t-il un mode éco pour économiser de l'énergie ?

Oui, le LIEBHERR GKP 410 dispose d'un mode éco. Activez-le via le panneau de contrôle pour optimiser la consommation d'énergie.

Quels aliments ne dois-je pas stocker dans le réfrigérateur ?

Évitez de stocker des aliments sensibles à l'humidité, comme les pommes de terre, et des aliments qui dégagent des odeurs fortes, comme le fromage bleu, à proximité d'autres aliments.

Que faire si la lumière intérieure ne s'allume pas ?

Vérifiez si l'appareil est bien branché et si l'ampoule est grillée. Si l'ampoule est à remplacer, débranchez le réfrigérateur avant de procéder.

Comment régler les pieds du réfrigérateur ?

Les pieds réglables se trouvent à la base de l'appareil. Utilisez une clé ou un outil approprié pour ajuster la hauteur afin de garantir la stabilité de l'appareil.

Où trouver les pièces de rechange pour le LIEBHERR GKP 410 ?

Les pièces de rechange peuvent être commandées auprès du service client LIEBHERR ou sur leur site officiel. Assurez-vous d'avoir le modèle exact lors de la commande.

MODE D'EMPLOI GKP 410 LIEBHERR

1 Consignes de sécurité générales. 2 2 Dimensions hors tout de l'appareil. 2 3 Montage du combiné Side-by-Side 2

Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoi nous nous réservons le droit de modifier la forme, l'équipement et la technique de nos appareils. Nous vous remercions de votre compréhension.

Afin de découvrir tous les avantages de votre nouvel appareil, nous vous prions de lire attentivement ces instructions de montage.

Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles. Les paragraphes ne concernant que certains appareils sont indiqués par un astérisque (*)

Les instructions de manipulation sont indiquées par un. Les résultats de manipulation par un.

1 Consignes de sécurité générales

• La prise de courant doit être bien accessible afin de pouvoir débrancher rapidement l'appareil en cas d'urgence. Elle doit se situer en dehors de la partie arrêtée de l'appareil.

!	DANGER	indique une situation dangereuse imminente entrainant la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	AVERTIS-SEMENT	indique une situation dangereuse susceptible d'entrainer la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	PRUDENCE	indique une situation dangereuse susceptible d'entrainer des blessures corporelles moyennes ou légères si elle n'est pas évitée.
	ATTENTION	indique une situation dangereuse susceptible d'entrainer des dommages matériels si elle n'est pas évitée.
	Remarque	indique les remarques et conseils utiles.

2 Dimensions hors tout de l'appareil

Désignation de l'appareil	Hauteur A (mm)
SBS(es) 6352	1664
SBSes 7155	1841
SBSes 7165	1841
SBS(esf) 7212	1841
SBS(es) 7252	1841
SBS(es) 7253	1841
SBS 7262	1841
SBSes 7263	1841

Désignation de l'appareil	Hauteur A (mm)
SBSes 7353	1841

Fig. 1

Dans le cas d'appareils avec pièces d'écartement mural fournies, la dimension est augmentée de 35 mm.

3 Montage du combiné side-by-side

Vu par devant, placer le congélateur resp. l'appareil avec le compartiment congestioneur à gauche. Ces appareils sont équipés du côté droit d'un chiffonnage de la paroi latérale pour empêcher la formation de condensat.

Toutes les pièces de fixation sont livrées avec l'appareil.

Fig. 2

Fig. 3

Assurez-vous d'avoir l'outillage suivant à portée de main :

Niveau à bulle d'eau Visseuse sans fil

Tournevis Torx® 25 Clé à fourche SW10 (fournie) Clé mâle à six pans SW2 (fournie)*

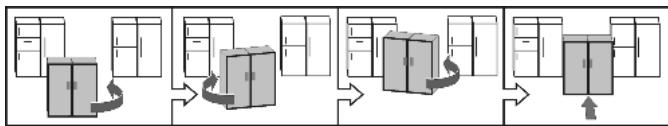

Instructions d'assemblage du combiné :

Avant de procéder à l'assemblage, placer les appareils le plus près de leur position finale. Déplacer toujours les appareils en les saisissant au niveau des coins extérieurs avant. Ne jamais pousser avec le genou contre les parois latérales ou la porte. La manière la plus facile de déplacer le combiné est de pousser en alternance le coin gauche et le coin droit. Si le combiné se trouve exactement devant la niche, l'enfoncer en le poussant tout droit.

Si vous nevez sortir le combiné de la niche, le saisir au niveau du tiers en bas et le tirer tout droit vers l'avant.

Attention

Risque de dommages lors du déplacement du combiné SBS! Une fois assemblé, le combiné SBS est lourd. Si l'appareil est poussé de manière incorrecte, il risque d'avoir des déformations. Respecter les instructions d'assemblage (voir ci-dessus). Enlever tous les films protecteurs de la paroi extérieure du boîtier.

Devant à l'appareil :

Fig. 4

S'il y a lieu, visser complètement les pieds de réglage Fig. 4 (A) devant aux deux appareils, de sorte qu'il n'y a pas de contact avec le sol. Placer les caches Fig. 4 (1) sur les quatre pieds de réglage avants. Pousser les deux appareils jusqu'à 10 mm env. afin que leurs façades soient alignées.

Fig. 5

Faire décrocher les caches Fig. 5 (2) et les enlever.

La plaque de jonction aligne automatiquement les appareils en hauteur. Si un appareil est un peu plus haut que l'autre, commencer avec ce dernier.

Mettre en place la plaque de jonction Fig. 5 (3) et la fixer provisoirement au moyen de deux vis Fig. 5 (4) à un appareil. Déplacer la plaque de jonction latéralement de sorte que la nervure du milieu du panneau soit en contact avec la paroi latérale de l'appareil. Serrer à fond les vis. Visser également la plaque de jonction au deuxième appar-. reil. À cet effet, éloigner resp. approcher un peu les deux appareils.

Fig. 6

Si votre appareil a été équipée de la vis Fig. 6 (7) prémontée : dévisser la vis.

La tôle de jonction aligne automatiquement les appareils en profondeur. Si un appareil saillit un peu plus haut que l'autre, commencer avec ce dernier. Sinon, commencer avec l'appareil de gauche.

Fixer la plaque de jonction Fig. 6 (5) provisoirement au moyen de deux vis Fig. 6 (6) à un appareil. Déplacer la tôle de jonction latéralement de sorte que la nervure du milieu de la tôle soit en contact avec la paroi latérale de l'appareil. Serrer à fond les vis. Visser également la tôle de jonction au deuxième appareil. À cet effet, éloigner resp. approcher un peu les deux appareils.

Derrière l'appareil :

Fig. 7

Enficher la pince de jonction Fig. 7 (8) en haut sur les parois latérales du milieu. Mettre en place le coude de jonction Fig. 7 (9) en bas dans l'évidement approprié.

Si le coude de jonction est un peu branlant, visser la vis Fig. 7(10).

Remarque

Pour éviter des bruits de vibration, ni les pinces, ni les vis ne peuvent venir en contact avec la tuyauterie sur la paroi arrière!

Devant l'appareil :

Fig. 8

Attention

Risque d'endommagement du socle à roulettes!

Lors de l'alignement de l'appareil par les pieds réglables en hauteur arrière, ne pas utiliser de tournevis sur accu, sous peine d'endommager le mécanisme de réglage en hauteur ou de détacher la barre de montage. Déplacer les pieds réglables manuellement. Les pieds de réglage avant peuvent être réajustés avec la clé à fourche Fig. 8 (11) fournie ; les pieds de réglage arrière avec un tournevis Torx® 25. Visser les pieds de réglage du milieu Fig. 4 (C) de sorte qu'il n'y ait aucun contact avec le sol. Aligner la combinaison au moyen des pieds de réglage extérieurs Fig. 4 (B).

Fig. 9

Avant de mettre en place la baguette Fig. 9 (12), comprimer les deux nerfs sur toute leur longueur. Ainsi la baguette se laisse introduire plus facilement dans la fente. Pour introduire la baguette, avoir recours à un chiffon doux pour prévenir des bosses dans la surface de la baguette. Encorer la baguette prudemment et de manière rectiligne dans la fente pour obtenir un assemblage optimal.

Sur le côté avant, poussez la baguette Fig. 9 (12) longue dans la fente verticale. Veillez à ce que la baguette soit en contact avec la tôle de jonction Fig. 9 (5). Enlevez le film protecteur de la baguette.

Fig. 10

Sur la face supérieure, pousser la baguette courte Fig. 10 (13) dans la fente. La baguette doit affleurer sur la face avant avec la plaque de jonction Fig. 10 (3). Faire enclencher le cache Fig. 10 (14) sur l'espace encore ouvert des deux caches du panneau de commande. Veiller à ce que les parois extérieures du cache affleurent avec les caches du panneau de commande. À cet effet, le cache est télescopique.

Fig. 11

Mettre en place le cache Fig. 11 (15) inférieur par le haut sur la tôle de jonction Fig. 11 (5) et le faire encliqueter en bas. Faire le raccordement électrique de la combinaison selon les instructions de service. Appareils avec IceMaker : Raccorder l'appareil selon les instructions de service à la prise d'eau fixe.

Attention

Risque de dommages lors du déplacement du combiné SBS! Une fois assemblé, le combiné SBS est lourd. Si l'appareil est poussé de manière incorrecte, il risque d'avoir des déformations.

Respecter les instructions d'assemblage (voir ci-dessus).

Glisser la combinaison prudemment dans la position prévue. S'il y a lieu, aligner la combinaison au moyen des pieds de réglage. Abaisser de nouveau les pieds de réglage du milieu Fig. 4 (C) jusqu'à ce qu'elles touchent le sol. Ensuite, étançonner la porte: Abaisser les pieds de réglage Fig. 4 (A) au support d'appui jusqu'à ce qu'ils soient en contact avec le sol; ensuite les tourner de.

Les portes peuvent être ajustées en hauteur à l'aide des paliers inférieurs extérieurs :* Dévisser un peu la vis sans tête Fig. 12 (17) (maximum un tour!).

Fig. 12

Fig. 13

Pour soulever la porte, dévisser le pivot d'arrêt vers la droite Fig. 13 (18) avec la clé à fourche Fig. 13 (11) jointe. À la livraison, le pivot d'arrêt est complètement visse. Resserrer la tige filetée Fig. 12 (17) pour fixer le pivot.
