DNR-1000U - Autoradio numérique KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio multimédia
Caractéristiques techniques principales	Écran tactile 6,8 pouces, compatibilité Android Auto et Apple CarPlay
Alimentation électrique	12 V DC
Dimensions approximatives	178 x 100 x 160 mm
Poids	1,2 kg
Compatibilités	Compatible avec la plupart des véhicules, supports ISO et DIN
Type de batterie	Non applicable (fonctionne sur alimentation externe)
Tension	12 V
Puissance	4 x 50 W (max)
Fonctions principales	Lecture de musique, navigation GPS, Bluetooth, radio FM/AM
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès des revendeurs agréés
Sécurité	Protection contre les courts-circuits, installation recommandée par un professionnel
Informations générales utiles	Vérifier la compatibilité avec le véhicule avant l'achat

FOIRE AUX QUESTIONS - DNR-1000U KENWOOD

Comment réinitialiser le KENWOOD DNR-1000U ?

Pour réinitialiser votre appareil, maintenez enfoncé le bouton 'Reset' situé à l'arrière de l'unité pendant environ 5 secondes.

Pourquoi mon KENWOOD DNR-1000U ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement connecté à l'alimentation. Assurez-vous également que le fusible n'est pas grillé.

Comment connecter mon smartphone via Bluetooth ?

Activez le Bluetooth sur votre smartphone, puis recherchez les appareils disponibles. Sélectionnez 'KENWOOD DNR-1000U' et suivez les instructions à l'écran pour coupler les appareils.

Comment mettre à jour le logiciel de mon KENWOOD DNR-1000U ?

Téléchargez la dernière mise à jour du logiciel depuis le site Web de KENWOOD sur une clé USB, puis insérez-la dans le port USB de l'appareil. Suivez les instructions à l'écran pour procéder à la mise à jour.

Que faire si le son est faible ou absent ?

Vérifiez que le volume n'est pas à zéro et que l'appareil n'est pas en mode muet. Assurez-vous également que les câbles des haut-parleurs sont correctement connectés.

Comment régler les paramètres d'égalisation ?

Accédez au menu 'Audio' sur l'écran principal, puis sélectionnez 'Égaliseur'. Vous pouvez ajuster les différents réglages en fonction de vos préférences.

Mon KENWOOD DNR-1000U ne lit pas les fichiers USB, que faire ?

Assurez-vous que le format des fichiers est compatible (comme MP3 ou WAV) et que la clé USB est formatée en FAT32. Essayez également avec une autre clé USB.

Comment changer la langue de l'interface ?

Allez dans le menu 'Paramètres', puis sélectionnez 'Langue' pour choisir la langue souhaitée.

Comment configurer les stations de radio ?

Utilisez le bouton 'Scan' pour rechercher automatiquement les stations disponibles. Vous pouvez également régler manuellement la fréquence à l'aide du cadran.

Que faire si l'écran reste noir ?

Vérifiez les connexions d'alimentation et assurez-vous que le câblage est correct. Si le problème persiste, envisagez de réinitialiser l'appareil.

MODE D'EMPLOI DNR-1000U KENWOOD

Remarques 26

Alimentation

Sélectionner la source

Volume

Attenuateur

Commande du son

Réglage audio

Bass Boost

Réglage des enceintes

Commutation de l'affichage

Sourdine TEL

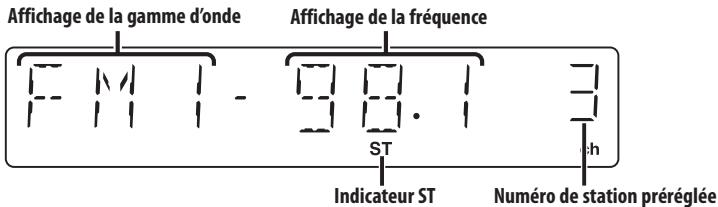

Fonctions du tuner 32

Syntonisation

Mode de syntonisation

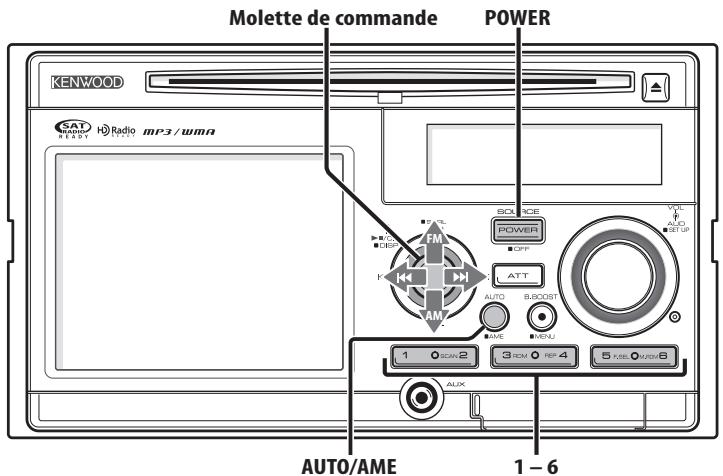

Mémoire de station préréglée

Entrée en mémoire automatique

Synchronisation préréglée

Fonctions de contrôle de cd/fichier audio/disque externe 34

Lecture de CD & fichier audio

Lire un disque externe

Avance rapide et retard

Recherche de plage/fichier

Recherche de disque/Recherche de dossier

Répétition de Plage/Fichier/Disque/Dossier

Lecture par balayage

Lecture aléatoire

Lecture aléatoire du chargeur

Défilement du Texte/Titre

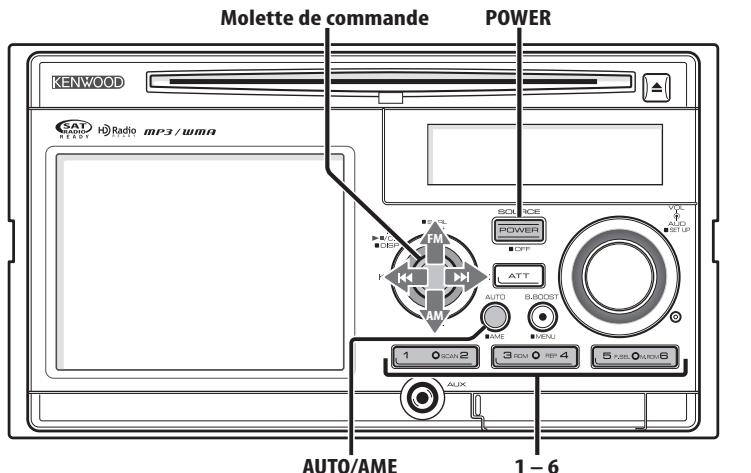

Sélection de dossier

Fonctions de contrôle de radio HD 37

Syntonisation

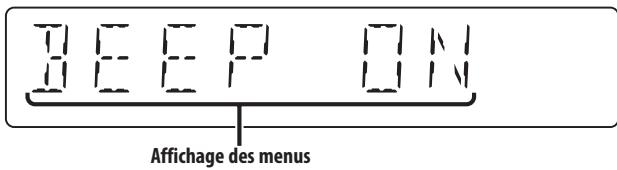

Système de menu 38

Système de menu

Tonalité capteur tactile

Réglage manuel de l'horloge

SI (Indicateur de système)

Commande d'illumination d'affichage

Variateur de luminosité

Réglage "Supreme"

CRSC (Clean Reception System Circuit - Circuit de réception nette)

Réglage du mode de réception

Affichage du numéro de série électronique (ESN)

Défilement du texte

Réglage de l'entrée auxiliaire intégrée

Réglage de lecture CD

Pour éviter toute blessure et/ou incendie, veuillez prendre les précautions suivantes:

Pour éviter les court-circuits, ne jamais mettre ou laisser d'objets métalliques (comme une pièce de monnaie ou un outil en métal) à l'intérieur de l'appareil. - Le montage et le câblage de ce produit nécessitent des compétences et de l'expérience. Pour des raisons de sécurité, laissez un professionnel effectuer le travail de montage et de câblage.

Pour éviter tout dommage à l'appareil, veuillez prendre les précautions suivantes:

Assurez-vous de mettre l'appareil à la masse sur une alimentation négative de 12V CC. - N'installez pas l'appareil dans un endroit exposé directement à la lumière de soleil, à une chaleur excessive ou à l'humidité. Évitez également les endroits trop poussiéreux ou exposés aux éclaboussures. - Lors du remplacement d'un fusible, utilisez seulement un fusible neuf du même calibre. L'utilisation d'un fusible de calibre différent peut entraîner un mauvais fonctionnement de votre appareil. - N'utilisez pas vos propres vis. Utilisez seulement les vis fournies. L'utilisation de vis incorporetés pourrait endommager l'appareil.

Ne chargez pas de CD de 3 pouces dans la fente à CD

Si vous essayez de charger un CD de 3 pouces avec son adaptateur dans l'appareil, l'adaptateur pourrait se séparer du CD et endommager l'appareil.

Au sujet des lecteurs de cd/changeurs de disque connectés à cet appareil

Les changeurs de disque/lecteurs de CD Kenwood commercialisés en 1998 ou ultérieurement peuvent être connectés à cet appareil.

Veuillez-vous reférer au catalogue ou consultez votre revendeur Kenwood pour les modèles de changeurs de disque/lecteurs de CD pouvant être connectés.

Veuillez prendre note que tous les changeurs de disque/lecteurs de CD Kenwood commercialisés en 1997 ou précédemment et les changeurs de disque d'autres fabricants ne peuvent être connectés à cet appareil.

Les connexions non préconisées peuvent causer des dommages.

Réglage du commutateur "O-N" sur la position "N" pour les chargeurs de disque Kenwood/lecteurs de CD Kenwood applicables.

Les fonctions utilisables et les informations affichables diffèrent selon les modèles connectés.

• Vous pouvez endommager à la fois votre appareil et le changeur de CD si vous les connectez incorrectement.

Condensation sur la lentille

Juste après avoir mis le chauffage de la voiture en partant dans un temps froid, de l'humidité risque de se former sur la lentille à l'intérieur du lecteur CD. Cette condensation peut rendre la reproduction de CD impossible. Dans ce cas, retirez le disque et attendez que l'humidité s'évapore. Si l'appareil ne fonctionne toujours pas normalement après quelques temps, consultez votre revendeur Kenwood.

• Lorsque vous achetez des accessoires en option, vérifiez après de votre revendeur Kenwood que ces accessoires fonctionnent avec leur modèle dans votre région.
• Les caractères pouvant être affichés par cet appareil sont A-Z 0-9 @ " ' % & * + = , / \ < > [ ] ( ) ; ^ - { } | ~.
• Les illustrations de l'affichage et du panneau apparaissant dans ce manuel sont des exemples utilisés pour expliquer avec plus de clarté comment les commandes sont utilisées. Il est donc possible que les illustrations d'affichage puissent être différentes de ce qui est réellement affiché sur l'appareil, et aussi que certaines illustrations représentent des choses impossibles à réaliser en cours de fonctionnement.

Comment réinitialiser votre appareil

• Si l'appareil ne fonctionne pas correctement, appuyez sur la touche de réinitialisation. L'appareil retourne aux réglages de l'usine quand la touche de réinitialisation est pressée.
• Appuyez sur la touche de réinitialisation si le changeur automatique de disques ne fonctionne pas correctement. Les conditions de fonctionnement originales seront restaurées.

Touche de réinitialisation

Nettoyage de l'appareil

Si le panneau avant de cet appareil est taché, essuyez-le avec un chiffon sec et doux comme ceux au silicone. Si le panneau avant est très taché, essuyez-le avec un chiffon imbibé d'un produit de nettoyage neutre et ensuite essuyez toute trace de ce produit.

• La pulvérisation directe de produit de nettoyage sur l'appareil risque d'affecter les pièces mécaniques

L'utilisation d'un chiffon rugueux ou d'un liquide volatile tel qu'un solvant ou de l'alcool pour essayer le panneau avant peut rayer la surface ou effacer des caractères.

Fichier audio réproducible

AAC (.m4a), MP3 (.mp3), WMA (.wma)

• Types de disques pris en charge

CD-R/RW/ROM

• Formats de disques pris en charge

ISO 9660 Level 1/2, Joliet, Romeo, Nom de fichier long.

En fonction du type ou de l'état de l'appareil ou dispositif, il est possible que la lecture de certains fichiers audio soit impossible, même s'ils sont conformes aux spécifications mentionnées ci-dessus.

Ordre de lecture des fichiers audio

Dans l'exemple d'arborescence de fichiers/dossiers ci-dessous, les fichiers sont lus dans l'ordre de ① à ⑩.

Un manuel d'utilisation des fichiers audio est disponible en ligne sur le site www.kenwood.com/audiofile/. Il comporte des informations détaillées et des remarques supplémentaires, venant en complément du présent manuel. Prenez le temps de lire également ce manuel en ligne.

Manipulation des CD

• Ne pas toucher la surface d'enregistrement d'un CD.
• Ne pas coller de ruban adhésif, etc. sur les CD et ne pas utiliser de CD avec du ruban adhésif collé dessus.
• Ne pas utiliser d'accessoires de type disque CD.
• Nettoyez un CD en partant du centre vers l'extérieur.
• Pour retirer les CD de cet appareil, les extraire à l'horizontal.
• Si le trou central ou le bord extérieur du CD comporte des bavures, ne l'utiliser qu'après les avoir retirées avec un stylo à bille, etc.

CD qui ne peuvent être utilisés

• Les CD non circulaires ne peuvent être utilisés.

• Les CD comportant des colorations sur la surface d'enregistrement ou qui sont sales ne peuvent être utilisés.
• Cet appareil ne peut lire que les CD compétent

Il ne peut lire les disques qui ne comportent pas la marque.

• Un CD-R ou CD-RW qui n'a pas été finalisé ne peut être lu. (Pour le procédé de finalisation, veuillez consulter votre programme de gravure de CD-R/CD-RW et les instructions du manuel d'utilisation de votre graveur de CD-R/CD-RW.)

Cet appareil est compatible avec les tuners de radio satellite qui sont produits par SIRIUS et XM.

Veuillez vous reporter au manuel d'instructions du tuner de radio satellite.

Entrée auxiliaire B. BOOST

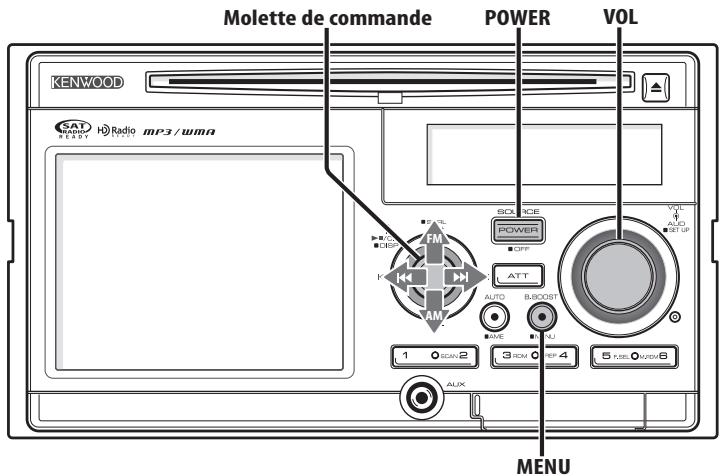

Allumer l'alimentation

Appuyez sur la touche [POWER].

Eteindre l'alimentation

Appuyez sur la touche [POWER] pendant au moins 1 seconde.

Sélectionner la source

Appuyez sur la touche [POWER].

Source requise	Affichage
Radio satellite (Accessoire optionnel)	"SAT"
Tuner ou Radio HD (Accessoire optionnel)	"TUNER" ou "HD RADIO"
CD	"CD"
Disque externe (Accessoire optionnel)	"CD CH"
Entrée auxiliaire	"AUX"
Entrée auxiliaire (Accessoire optionnel)	"AUX EXT"
Veille (Mode éclairage uniquement)	"STANDBY"

• Il est possible de brancher un appareil tel qu'un lecteur

audio portable sur la prise d'entrée auxiliaire à l'aide d'une mini-prise ( : 3,5) disponible dans le commerce.

• Utilisez la mini-prise de type stéréo qui ne présente pas de résistance.
• L'unité de navigation utilise la même sortie pour émettre le guidage audio et le son de la source audio. Le volume du guidage audio peut être réglé sur l'unité de navigation. Pour de plus amples détails, reportez-vous au manuel d'instructions de l'unité de navigation.

Augmenter le volume

Tournez le bouton [VOL] dans le sens des aiguilles d'une montre.

Baisser le volume

Tournez le bouton [VOL] dans le sens inverse des aiguilles d'une montre.

Attenuateur

Baisser le volume rapidement.

Appuyez sur la touche [ATT].

Chaque fois que l'on appuie sur cette touche,

l'attenuateur est mis en/hors service.

Lorsque l'attenuateur est activé, l'indicateur "ATT" clignote.

Commande du son

1 Sélectionner la source à régler Appuyez sur la touche [POWER]. 2 Entrer en mode de commande du son Appuyez sur la molette [VOL]. 3 Sélectionner l'élement audio à régler Appuyez sur la molette [VOL].

Chaque fois que vous appuyez sur la molette, les éléments pouvant être réglés changent comme indiqués ci-dessous.

4 Régler l'élément audio Tournez la molette [VOL].

Élement de réglage	Affichage	Gammu
System Q	"NATURAL"/"ROCK"/"POPS"/"EASY"/"TOP40"/"JAZZ"	Naturel/Rock/Pop/Ambiance/Top 40/Jazz
Niveau des graves	"BAS L"	-8 — +8
Niveau des fréquences moyennes	"MID L"	-8 — +8
Niveau des aigus	"TRE L"	-8 — +8
Balance	"BAL"	Gauche 15 — Droite 15
Balance avant/arrêté	"FAD"	Arrière 15 — Avant 15
Sortez du mode de commande du son (mode de contrôle du volume)

• Ce système vous permet de conserver les pré-réglages les plus adaptés à chaque type de musique.
• Changez chaque valeur de réglage avec le (page 30). D'abord, sélectionnez le type d'enceinte avec le Réglage des enceintes.
• "USER": Les derniers réglages de graves, fréquences moyennes et aigus sont automatiquement activés.

5 Sortir du mode de commande du son Appuyez sur n'importe quelle touche.

Appuyez sur une autre touche que la molette [VOL] et les touches [ATT].

Réglage audio

Régler le système audio, tel que le décalage de volume.

1 Sélectionner la source à régler. Appuyez sur la touche [POWER]. 2 Entrer en mode de configuration du son. Appuyez sur la molette [VOL] pendant au moins 1 seconde. 3 Régler l'élément de configuration du son. Tournez la molette [VOL].

Éléments de réglage	Affichage	Gamme
Compensation du volume	"V-OFF"	-8 — ±0 (AUX: -8 — +8)

Compensation du volume : Le volume de chaque source peut être réglé différemment du volume de base.

4 Sortir du mode de configuration du son Appuyez sur la molette [VOL] pendant au moins 1 seconde.

Optimisez les graves en appuyant sur une seule touche.

Appuyez sur la touche [B. BOOST].

Le réglage actuel d'amplification des graves s'affiche lorsque vous appuyez une fois sur la touche. Chaque pression sur la touche entraîne une commutation du réglage d'amplification des graves.

Réglage des enceintes

Accord fin pour que la valeur du System Q soit optimale en réglant le type d'enceinte.

1 Entrer en veille

Appuyez sur la touche [POWER].

Sélectionnez l'affichage "STANDBY".

3 Sélectionner le type d'enceinte tournez la molette [VOL]

À chaque fois que la molette est tournée, le réglage change comme indiqué ci-dessous.

Type d'enceinte	Affichage
OFF	"SP OFF"
Pour enceinte 5 & 4 pouces	"SP 5/4"
Pour enceinte 6 & 6x9 pouces	"SP 6*9/6"
Pour enceinte OEM	"SP OEM"

Commutation de l'affichage

Vous pouvez changer les informations affichées.

1 Accéder au mode de commutation de l'affichage

Appuyez sur la molette de commande pendant au moins 1 seconde.

"DISP SEL" est affiché.

2 Sélectionner l'élément d'affichage

Poussez la molette de commande sur [I ▲ ▲ ] ou [▶▶]

En source tuner

Information	Affichage
Fréquence	"FREQ"
Horloge	"CLOCK"

En source CD et disque externe

Information	Affichage
Titre du disque	"D-TITLE"
Titre de la plage	"T-TITLE"
Numéro de plaque & Temps de lecture	"P-TIME"
Horloge	"CLOCK"

En source de fichier audio

Information	Affichage
Titre de chanson & Nom d'artiste	"TITLE"
Nom d'album & Nom d'artiste	"ALBUM"
Nom du dossier	"FOLDER"
Nom du fjichier	"FILE"
Numéro de plage & Temps de lecture	"P-TIME"
Horloge	"CLOCK"

En source radio HD

Information	Affichage
Nom de la station	"ST NAME"
Titre de chanson/ Nom d'artiste/ Nom d'album/ Genre	"TITLE"
Fréquence	"FREQ"
Horloge	"CLOCK"

En source radio satellite

Information	Affichage
Nom de canal	"CH NAME"
Titre de chanson	"SONG"
Nom de l'artiste	"ARTIST"
Nom du compositeur	"COMPOSER"
Nom de catégorie	"CATEGORIES"
Identification d'étiquette	"LABEL"
Commentaire	"COMMENT"
Numéro de bande et de canal	"CH NUM"
Horloge	"CLOCK"

En veille / Source d'entrée auxiliaire

Information	Affichage
Nom de source	"SRC NAME"
Horloge	"CLOCK"

3 Quitter le mode de commutation de l'affichage

Appuyez sur la molette de commande.

• Si aucune information ne correspond à l'élément d'affichage sélectionné, une information alternative s'affiche.
• Lorsque l'affichage d'horloge est sélectionné, le réglage d'affichage de chaque source sera commuté sur l'affichage d'horloge.
• Le nom de l'album ne peut pas être affiché en fichier WMA.

Sourdine TEL

Le son est automatiquement coupé lorsqu'un appel est reçu.

Lorsqu'un appel est reçu

"CALL" est affiché.

Le système audio se met en pause.

Écouter l'autoradio pendant un appel

Appuyez sur la touche [POWER].

L'affichage "CALL" disparaît et le système audio se remet en marche.

Raccrochez le téléphone.

L'affichage "CALL" disparaît et le système audio se remet en marche.

• Pour utiliser la fonction de sourdine TEL, vous devez connecter le fil MUTE à votre téléphone à l'aide d'un accessoire de téléphone commercial.

Syntonisation

Vous pouvez sélectionner la station.

1 Sélectionner la source tuner. Appuyez sur la touche [POWER].

Sélectionnez l'affichage "TUNER".

2 Sélectionner la bande

Poussez la molette de commande sur [FM] ou [AM].

À chaque fois qu'on pousse la molette sur [FM], une commutation s'opère entre les bandes FM1, FM2, et FM3.

3 Syntoniser vers le haut ou vers le bas

Poussez la molette de commande sur [◀] ou [▶].

• Pendant la réception de stations stéreo, l'indicateur "ST" est allumé.

Mode de synchronisation

Vous pouvez choisir le mode de symponisation

Appuyez sur la touche [AUTO].

Chaque fois que l'on appuie sur la touche, le mode de syntonisation change comme indiqué ci-dessous.

Mode de syntonisation	Affichage	Opération
Recherche automatique	"AUTO 1"	Recherche automatique d'une station.
Recherche de station pré-régliée	"AUTO 2"	Recherche dans l'ordre des stations générées dans la mémoire de pré-réglage.
Manuel	"MANUAL"	Commande normale manuelle de la syntonisation.

Mémoire de station préréglée

Vous pouvez mettre une station en mémoire.

1 Sélectionner la bande

Poussez la molette de commande sur [FM] ou [AM].

Sélectionner la fréquence à mettre en mémoire

Poussez la molette de commande sur [i-4] ou [▶-i].

Mettre en mémoire la fréquence

Appuyez sur la touche souhaitée [1] — [6] pendant au moins 2 secondes.

L'affichage du numéro pré-réglé clignote une fois. Sur chaque bande, 1 station peut être mise en mémoire sur chaque touche [1] — [6].

Entrée en mémoire automatique

Vous pouvez mettre automatiquement en mémoire les stations dont la réception est bonne.

Sélectionner la bande pour l'entrée en mémoire automatique

Poussez la molette de commande sur [FM] ou [AM].

Ouvrir le mode d'entrée en mémoire automatique

Appuyez sur la touche [AME] pendant au moins 2 secondes.

"A-MEMORY" est affiché.

Lorsque 6 stations qui peuvent être captées sont mises en mémoire, le mode d'entrée en mémoire automatique est fermé.

Syntonisation préréglée

Vous pouvez rappeler les stations mises en mémoire.

Sélectionner la bande

Poussez la molette de commande sur [FM] ou [AM].

Rappeler la station

Appuyez sur la touche souhaitée [1] — [6].

Numéro de plage Indicateur IN Numéro de disque

Lorsqu'il n'y a pas de disque inséré insérez un disque.

Lorsqu'un disque est présent dans l'appareil, l'indicateur "IN" est allumé.

Lorsqu'un disque est présent dans l'appareil appuyez sur la touche [POWER].

Sélectionnez l'affichage "CD".

Pause et lecture

Appuyez sur la molette de commande.

À chaque fois qu'on appuie sur la molette, une pause ou une lecture est effectuée.

Ejecter le disque

Appuyez sur la touche [△].

• Il est possible d'éjecter le disque 10 minutes après l'arrêt du moteur.

Lire un disque externe

Vous pouvez lire des disques présents dans le lecteur de disque optionnel connecté à cet appareil.

Appuyez sur la touche [POWER].

Sélectionnez l'affichage pour le lecteur de disque que vous désirez.

Exemples d'affichage:

Affichage	Lecteur de disque
"CD CH"	Changeur de CD
"MD CH"	Changeur de MD

Pause et lecture

Appuyez sur la molette de commande.

À chaque fois qu'on appuie sur la molette, une pause ou une lecture est effectuée.

Le disque 10 est affiché comme "0". - Les fonctions pouvant être utilisées et les informations affichées peuvent être différentes suivant les lecteurs de disques externes connectés.

Avance rapide

Maintenez appuyée la molette de commande sur [▶▶].

Relâchez pour reprendre la lecture.

Retour

Maintenez appuyée la molette de commande sur [1-4].

Relâchez pour reprendre la lecture.

• Le son n'est pas produit pendant que le fichier audio est recherché.
• Le temps de lecture précis ne s'affiche pas au cours de l'avance ou du retour rapide du fichier audio.

Recherche de plage/fichier

Vous pouvez rechercher une chanson sur le disque ou dans le dossier de fichier audio.

Poussez la molette de commande sur [i-<] ou [▶▶i].

Fonction du changeur de disques/ fichier audio

Recherche de disque/recherche de dossier

Vous pouvez sélectionner un disque inséré dans le changeur de disques ou un dossier enregistré sur le support de fichiers audio.

Poussez la molette de commande sur [FM] ou [AM].

Répétition de plage/fichier/disque/dossier

Vous pouvez réécouter la chanson, le disque dans le changeur de disques ou le dossier de fichiers audio que vous écoutez.

Appuyez sur la touche [REP].

Chaque fois que l'on appuie sur le bouton, la fonction Répétition de la lecture change de la manière suivante.

En source CD et disque externe

Répétition de la lecture	Affichage
Répétition de plage	"TRAC REP"
Répétition de disque (Dans le changeur de disque)	"DISC REP"
Répétition désactivée	"REP OFF"

En source de fichier audio

Répétition de la lecture	Affichage
Répétition de filchier	"FILE REP"
Répétition de dossier	"FOLD REP"
Répétition désactivée	"REP OFF"

Lecture par balayage

Vous pouvez écouter la première partie de chaque chanson sur le disque ou dans le dossier de fichiers audio que vous écoutez et rechercher la chanson désirée.

Lancer la lecture par balayage

Appuyez sur la touche [SCAN].

"TRAC SCN"/"FILE SCN"/"SCAN ON" est affiché.

2 Relâchez la touche lorsque vous entendez la chanson que vous souhaitez écouter

Appuyez sur la touche [SCAN].

Lecture aléatoire

Vous pouvezdire toutes les chansons sur le disque ou dans le dossier de fichiers audio en ordre aléatoire.

Appuyez sur la touche [RDM]

À chaque fois qu'on appuie sur la touche, la lecture aléatoire est activée ou désactivée.

Lorsqu'elle est activée, "DISC RDM"/"FOLD RDM"/ "RDM ON" est affiché.

Lorsque vous poussez la molette de commande sur [▶▶], la chanson aléatoire suivante commence.

Lecture aléatoire du chargeur

Voupez écouter les chansons de tous les disques présents dans le changeur de disque dans un ordre aléatoire.

Appuyez sur la touche [m. RDM]

À chaque fois qu'on appuie sur la touche, la lecture aléatoire de magasin est activée ou désactivée. Lorsqu'elle est activée, "MGZN RDM" est affiché.

• Lorsque vous pousser la molette de commande sur [▶▶], la chanson aléatoire suivante commence.

Défillement du texte/titre

Vous soupesezafiéde filer texte de CD, le texte fichier audio ou le titre de MD qui est affiche.

• Lorsque la (page 40) est désactivée, l'affichage peut décrocher pendant le défilement.

Fonction de fichier audio

Sélection de dossier

Vous pouvez sélectionner rapidement le dossier que vous pouvez écouter.

1 Entrer en mode de sélection de dossier appuyez sur la touche [f. SEL].

"FLD SEL" est affiché. Pendant le mode de sélection, les informations concernant le dossier sont affichées comme suit.

Affichage du nom du dossier Affiche le nom du dossier actuel.

2 Sélectionner le niveau du dossier

Poussez la molette de commande sur [FM] ou [AM].

Avec la commande [FM] de la molette vous passez 1 niveau en-dessous, et avec la commande [AM] de la molette vous passez 1 niveau au-dessus.

Sélectionner un dossier dans le même niveau. Poussez la molette de commande sur [I-4] ou [▶-1].

Avec la commande [1] de la molette vous passez au dossier précédent, et avec la commande [▶] de la molette vous passez au dossier suivant.

Retourner au niveau le plus haut. Appuyez sur la touche [3].

Faire défiler l'affichage du nom de dossier

Maintenez appuyée la molette de commande sur [FM] pendant au moins 2 secondes.

3 Choisir le dossier à

Appuyez sur la molette de commande. Le mode de sélection de dossier apparait et le fichier audio du dossier affiché est lu.

Annulation du mode de sélection de dossier Appuyez sur la touche [F. SEL].

Affichage de la gamme d'onde Affichage de la fréquence

• Lorsque vous connectez une radio HD, les fonctions de tuner de l'appareil sont désactivées et commutées sur les fonctions de tuner de radio HD. Une partie des méthodes de réglage, y compris le mode de syntonisation, changera.
• Avec le tuner de radio HD, vous pouvez utiliser les fonctions similaires pour,, et des fonctions de tuner. Reportez-vous aux fonctions du tuner pour savoir comment utiliser ces fonctions.

Syntonisation

Vous pouvez sélectionner la station.

1 Sélectionner une source radio HD

Appuyez sur la touche [POWER].

Sélectionnez l'affichage "HD RADIO".

2 Sélectionner la bande HD FM

Poussez la molette de commande sur [FM].

À chaque fois qu'on place la molette sur [FM], une commutation s'opère entre les bandes HF1, HF2, et HF3.

Sélectionner la bande HD AM

Poussez la molette de commande sur [AM].

3 Syntoniser vers le haut ou vers le bas

Poussez la molette de commande sur [I-4] ou [▶▶I].

Système de menu

Voupeuze activer en cours de fonctionnement des fonctions de signaux sonores etc. La méthode de base d'utilisation du système du menu est expliquée ici. Les références pour les éléments du menu et leur réglage se trouvent après l'explication de cette opération.

1 Entrer en mode menu

Appuyez sur la touche [MENU] pendant au moins 1 seconde.

"MENU" est affiché.

2 Sélectionner l'élément du menu

Poussez la molette de commande sur [FM] ou [AM].

Exemple: Lorsque vous poussez activer le signal sonore, sélectionnez l'affichage "BEEP".

3 Régler l'élément du menu

Poussez la molette de commande sur [◀] ou [▶].

Exemple: Lorsque "BEEP" est sélectionné, à chaque fois qu'on appuie sur la molette, elle commute entre "BEEP ON" et "BEEP OFF". Sélectionner l'une des deux possibilités comme réglage.

Vous pouvez continuer en retournant à l'objet 2 et en réglant d'autres éléments.

4 Sortir du mode menu

Appuyez sur la touche [MENU].

• Lorsque d'autres éléments pour lesquels la méthode de fonctionnement normale ci-dessus est applicable sont affichés, on entre ensuite dans le graphique de réglage. (Normalement les réglages au sommet du graphique sont les réglages d'origine.)

De plus, l'explication des éléments pour lesquels la méthode n'est pas applicable (etc.) est exposée étape par étape.

En mode de veille

Tonalité capteur tactile

Vous pouvez activer/désactiver le signal sonore de contrôle d'opération (bip).

Affichage	Réglage
"BEEP ON"	Le bip est entendu.
"BEEP OFF"	Le bip est annulé.

En mode de veille

Réglage manuel de l'horloge

1 Sélectionner le mode de réglage de l'horloge. Poussez la molette de commande sur [FM] ou [AM].

Sélectionnez l'affichage "CLK ADJ".

2 Entrer en mode de réglage de l'horloge

Appuyez sur la molette de commande pendant au moins 1 seconde.

L'affichage de l'horloge clignote.

3 Régler les heures

Poussez la molette de commande sur [FM] ou [AM].

Régler les minutes

Poussez la molette de commande sur [i-4] ou [▶-1].

4 Sortir du mode de réglage de l'horloge

Appuyez sur la touche [MENU].

En mode de veille

Si (indicateur de système)

L'indicateur rouge clignote quand la clé de contact du véhicule est en position OFF.

Affichage	Réglage
"SI ON"	La DEL clignote.
"SI OFF"	DEL éteinte.

Commande d'éclairage d'affichage

Cette fonction éteint l'affichage lorsque vous n'effectuez aucune opération pendant cinq secondes. Cette fonction n'est pas effective lorsque vous conduisez de nuit.

Affichage	Réglage
"DISP ON"	Garde l'affichage allumé.
"DISP OFF"	Eteint l'affichage lorsque vous n'effectuez aucune opération pendant cinq secondes.

• Lorsque l'affichage est éteint, le fait d'appuyer sur une touche quelconque allumera l'affichage.
• Lorsque l'affichage est éteint, vous ne pouvez pas effectuer d'opération à l'exception des opérations suivantes:

Volume Atténuateur - Sélectionner la source Éteindre l'alimentation

• Pendant le contrôle d'une fonction, tel que le système de menu, l'affichage reste allumé.

Variateur de luminosité

Vous pouvez diminuer la luminosité de l'affichage à l'aide de la fonction luminosité.

Affichage	Réglage
"DIM ON"	La luminosité de l'affichage diminue.
"DIM OFF"	La luminosité de l'affichage ne diminue pas.

En source de fichier audio

Réglage "supreme

Lorsque des fichiers AAC, MP3 ou WMA codés en faible débit binaire (moins de 96kbps (fs=32k, 44,1k, 48kHz)) sont lus, cette fonction restaure leur région haute fréquence pour rapprocher leur qualité sonore de celle des fichiers codés en haut débit binaire. Le traitement est optimisé pour le format de compression utilisé (AAC, MP3 ou WMA) et le réglage est effectué en fonction du débit binaire utilisé.

Affichage	Réglage
"SPRM ON"	Reproduit le son avec la fonction "Supreme".
"SPRM OFF"	Reproduit le son original contenu dans le fjichier audio.

• L'effet de son peut être imperceptible, ici dépendant de la relation entre le format de fichier audio et le réglage.

CRSC (clean reception system circuit - circuit de réception nette)

La réception passe momentanément de stéréo à mono afin de réduire les interférences de trajets multiples lors de l'écoute de la station FM.

Affichage	Réglage
"CRSC ON"	Le système CRSC est activé.
"CRSC OFF"	Le système CRSC est désactivé.

• Les champs électriques puissants (comme les lignes électriques) peuvent causer une instabilité de la qualité sonore lorsque le système CRSC est activé. Dans ce type de situation, désactive-le.

En mode Radio HD

Réglage du mode de réception

Vous pouvez régler le mode de réception.

1 Sélectionner le mode de réception. Poussez la molette de commande sur [FM] ou [AM].

Sélectionnez l'affichage "HDR MODE".

2. Entrer en mode de réception : Appuyez sur la molette de commande pendant au moins 1 seconde. 3. Régler le mode de réception : Poussez la molette de commande sur [FM] ou [AM].

À chaque fois qu'on appuie sur la molette de commande, le mode de réception change comme indiqué ci-dessous.

Mode de symponisation	Affichage	Opération
Mode automatique	"AUTO"	Les émissions analogiques et les émissions numériques seront commutées automatiquement. Lorsque les deux sont en cours de transmission, les émissions numériques auront la priorité.
Numérique	"DIGITAL"	Émissions numériques uniquement.
Analogique	"ANALOG"	Émissions analogiques uniquement.

Sortir du mode de réception Appuyez sur la touche [MENU].

• Même si le mode de réception est réglé sur "AUTO", lorsque le programme de mode jeu de balle (programme d'émission non différée) est reçu, le mode de réception sera commuté automatiquement sur Analogique uniquement.

En source radio satellite

Affichage du numéro de série électronique (ESN)

Pour afficher le numéro de série électronique.

Affichage

"ESN =

• Numéro de série électronique (ESN) Il est important de retenir le numéro de série de l'appareil et le numéro d'identification de radio satellite pour pouvoir activer le service et en cas de changements de service potentiels.

Sélectionner l'affichage d'entrée auxiliaire

Pour sélectionner l'affichage lorsque l'appareil est commuté à la source entrée Auxiliaire.

Sélectionner la source d'entrée auxiliaire. Appuyez sur la touche [POWER].

Sélectionnez l'affichage "AUX"/"AUX EXT".

Entrer en mode menu

Appuyez sur la touche [MENU] pendant au moins 1 seconde.

"MENU" est affiché.

3 Sélectionner le mode de réglage de l'affichage d'entrée auxiliaire

Poussez la molette de commande sur [FM] ou [AM].

Sélectionnez l'affichage "NAME SET".

Entrer en mode de réglage de l'affichage d'entrée auxiliaire

Appuyez sur la molette de commande pendant au moins 1 seconde.

L'affichage de l'entrée auxiliaire actuellement sélectionnée est affiché.

5 Sélectionner la source d'entrée auxiliaire Poussez la molette de commande sur [i ▲ ] ou

[1].

À chaque fois que l'on appuie sur la molette, l'affichage change comme indiqué ci-dessous.

Sortir du mode de réglage de l'affichage d'entrée auxiliaire

Appuyez sur la touche [MENU].

• Lorsque le fonctionnement s'arrête pendant 10 secondes, le nom en cours est enregistré et le mode de réglage de l'affichage d'entrée auxiliaire se ferme.
• L'affichage d'entrée auxiliaire peut être réglé uniquement lorsque l'entrée auxiliaire intégrée ou l'entrée auxiliaire du KCA-S220A est utilisée.

Défilement du texte

Vous pouvez régler le défilament du texte affiché.

Affichage	Réglage
"SCL AUTO"	Répète le défilament.
"SCL MANU"	Défile lorsque l'affichage change.

• Le texte qui défile est indiqué ci-dessous.
• Texte CD
• Nom du dossier/ Nom du fichier/ Titre de chanson/ Nom d'artiste/ Nom d'album
• Titre du MD
• Texte pour la source de radio satellite, la source de radio HD, y compris le nom de la station etc.

En mode de veille

Réglage de lecture CD

En cas de problème de lecture d'un CD de format spécial, ce réglage force la lecture du CD.

Affichage	Réglage
"CD READ1"	Lire un CD et fichier audio.
"CD READ2"	Lecture de CD forcee.

• Certains CD de musique peuvent ne pas être lus même en mode "CD READ2".

Certains réglages de cet appareil peuvent désactiver certaines fonctions de l'unité.

Impossible d'afficher l'utilisateur de System Q. (page 29) n'est pas réglé. ! Impossible de dire les fichiers audio. (page 42) est réglé sur "2".

Ce qui peut apparaître comme un mauvais fonctionnement de votre appareil n'est peut-être que le résultat d'une mauvaise opération ou d'une mauvaise connexion. Avant d'appeler un centre de service, vérifiez d'abord dans le tableau suivant les problèmes possibles.

La réception radio est mauvaise.

L'antenne de la voiture n'est pas sortie.

Sortez l'antenne complètement.

En source disque

Le disque spécifique n'est pas reproduit mais un autre est produit à sa place.

Le disque spécifique est très sale. Nettoyez le CD. Le disque a été inséré dans une autre fente que celle spécifiée. Ejectez le magasin et vérifiez le numéro du disque spécifique. Le disque est très rayé. Essayez un autre disque.

En source de fichier audio

2 Le son saute lorsqu'un fichier audio est lu.

Le support media est rayé ou sale. Nettoyez le support media en vous référant à la rubrique Nettoyage de CD de la section (page 27). L'enregistrement est de mauvaise qualité. Enregistrez de nouveau le support media ou utilisez un nouveau support.

Source radio HD

Aucun son ne peut être entendu, ou le volume est faible.

La station d'émission prééglée ne transmet pas dans le mode établi avec (page 41). Veuillez régler <Réglage du mode de réception> sur "AUTO". En émission AM numérique, le mode de réception commute trop souvent entre stéréo et monaural. Les conditions de réception sont mauvaises ou instables. Stéréo est besoin lorsque les conditions de réception sont bonnes, et il passe à monaural lorsque les conditions deviennent mauvaises. Le tuner radio HD est connecté à KCA-S220A ou à d'autres unités. - Connectez le tuner radio HD directement à cette unité.

Les messages ci-dessous indiquent l'état de votre système.

EJECT: - Aucun magasin à disques n'a été inséré dans le changeur. Le magasin à disques n'est pas complètement inséré. - Absence de CD dans l'unité.

NO DISC: Aucun disque n'a été inséré dans le magasin à disques.

TOC ERR: Aucun disque n'a été inséré dans le magasin à disques. Le CD est très sale. Le CD est à l'envers. Le CD est très rayé.

E-05: The disc is unreadable. BLANK: Rien n'a été enregistré sur le MD. NO TRACK: Aucune plage n'est enregistrée sur le MD bien qu'il y ait un titre. E-15: Le support utilisé ne dispose pas de données enregistrées que l'appareil peut lire. NO PANEL: La façade de l'unité esclave connectée à cet appareil a été enlevée. E-77: L'appareil fonctionne mal pour certaines raisons. Appuyez sur la touche reset sur l'appareil. Si le code "E-77" ne disparaît pas, consultez la station technique la plus proche. E-99: Il y a une anomalie dans le magasin de disque. Ou l'unité fonctionne mal pour une raison quelconque. Vérifiez le magasin à disques. Appuyez ensuite sur la touche reset de l'unité. Si le code "E-99" ne disparaît pas, consultez votre centre de service le plus proche. HOLD: Le circuit de protection de l'appareil se met en service quand la température à l'intérieur du changeur de disques automatique dépasse 60°C (140^), arrêtant toutes les opérations. Refroidir l'appareil en ouvrant les fenêtres ou en mettant en service l'air conditionné. Quand la température descend au-dessous de 60°C (140^), la lecture du disque reprend de nouveau. LOAD: Les disques ont été échangés dans le changeur de disque. READING: L'appareil lit les données sur le disque.

IN (clignote) : Le lecteur CD ne marche pas correctement.

Réinsérez le CD. Si le CD ne peut pas être éjecté ou si l'affichage continue à clignoter même si le CD a été correctement remis en place, veillez couper le courant et consulter votre centre de service après-vente le plus proche.

PROTECT: Le fil d'enceinte a un court-circuit ou touche le châssis du véhicule, et par conséquent la fonction de protection est activée.

Disposez ou isolez le câble d’enceinte correctement et appuyez sur la touche reset. Si le code "PROTECT" ne disparaît pas, consultez la station technique la plus proche.

NA FILE: Le format du fichier audio lu n'est pas supporté par cette unité.

COPY PRO: Un fichier interdit de copie a été lu.

Les spécifications sont sujettes à changements sans notification.

Section tuner FM

Plage de fréquence (espacement de 200 kHz)

87,9 MHz - 107,9 MHz

Sensibilité utilisable (S/N = 30dB)

: 9,3dBf (0,8 μV/75 Ω)

Sensibilité silencieuse (S/N = 50dB)

: 15,2dBf (1,6 μV/75 Ω)

Réponse en fréquence (±3,0 dB)

30 Hz - 15 kHz

Taux de Signal/Bruit (MONO)

:70dB

Sélectivité (±400 kHz)

≥ 80 dB

Séparation stéréo (1 kHz)

:40dB

Section tuner AM

Plage de fréquence (espacement de 10 kHz)

530 kHz - 1700 kHz

Sensibilité utilisable (S/N = 20dB)

:28dBu (25 V)

Filtre numérique (A/N)

: 8 fois suréchantillonnage

Convertisseur A/N

:1Bit

Vitesse de l'axe

500 - 200 rpm (CLV)

Plurage et scintillement

: Non mesurables

Réponse en fréquence (±1 dB)

: 10 Hz - 20 kHz

Distorsion harmonique totale (1 kHz)

:0,01%

Taux de Signal/Bruit (1 kHz)

:105dB

Gamme dynamique

:93dB

Décodage MP3

Compatible avec le format MP3 1/2

Décodage WMA

Compatible Windows Media Audio

Décode AAC

Fichiers AAC-LC. m4a"

Section audio

Puissance de sortie maximum

:50W×4

Pleine Puissance de Largeur de Bande

(avec une DHT inférieure à 1%)

:22W×4

Impédance d'enceinte

:4-8Ω

Action en tonalité

Graves:100Hz±8dB

Centrale : 1 kHz ±8 dB

Aigües : 10 kHz ±8 dB

Entrée auxiliaire

Réponse en fréquence (±1 dB)

20 Hz - 20 kHz

Tension maximale d'entrée

: 1200 mV

Impédance d'entrée

: 100 kΩ

Général

Tension de fonctionnement (11 - 16V admissible)

:14,4V

Courant absorbé

:10A

Taille d'installation (L x H x P)

: 178× 100× 155mm

Masse

:1,7 kg

87,9 MHz - 107,9 MHz

Sensibilité util (relation signal/bruit = 30dB)

:9,3dBf (0,8 V /75Ω)

: 178× 100× 155mm

Peso

:1,7 kg
