Type de produit Émetteur-récepteur radioamateur mobile mono-bloc
Marque Kenwood
Modèle TM-D710E
Bandes de fréquences VHF (144-146 MHz), UHF (430-440 MHz)
Puissance de sortie 50 W (VHF), 35 W (UHF)
Alimentation 13,8 V CC ±15 %, négatif à la masse
Consommation électrique Émission : max. 11 A ; réception : max. 1,5 A
Dimensions (L × H × P) 140 × 40 × 185 mm (sans saillies)
Poids Environ 1,2 kg
Affichage LCD matriciel à points, rétroéclairé
Modes de modulation F3E (FM), F2D (AFSK), G3E (FM avec sous-audible)
Nombre de mémoires 200 canaux + 10 canaux de recherche
Fonctions APRS Modem TNC intégré, positionnement GPS, messagerie
Interface PC Port série (RS-232C) via connecteur jack 6 broches
Antenne Connecteur SO-239 (50 Ω)
Entretien et nettoyage Essuyer avec un chiffon doux sec ; ne pas utiliser de solvants
Sécurité Utiliser un fusible de 15 A ; débrancher l'alimentation avant toute intervention
Pièces détachées et réparabilité Références disponibles sur le schéma de la notice ; utiliser des pièces Kenwood d'origine
Accessoires fournis Microphone (KMC-30), support de fixation, kit de câblage, vis

FOIRE AUX QUESTIONS - TM-D710E KENWOOD

Comment programmer des fréquences dans le TM-D710E ?
Utilisez le mode VFO (appuyez sur VFO) pour sélectionner la fréquence avec le bouton rotatif ou le clavier numérique. Ensuite, appuyez sur F puis M.IN pour mémoriser le canal. Vous pouvez aussi utiliser le logiciel Kenwood MCP-2A via le port série.
Comment configurer l'APRS sur le TM-D710E ?
Assurez-vous d'avoir un récepteur GPS connecté (port GPS en option). Dans le menu APRS, réglez votre indicatif, le symbole, et la fréquence APRS (ex. 144.800 MHz en Europe). Activez le mode APRS en maintenant la touche APRS pendant 2 secondes.
Puis-je utiliser le TM-D710E en tant que répéteur ?
Oui, le TM-D710E dispose d'une fonction de répéteur intégré (cross-band repeat). Pour l'activer, allez dans le menu REP et réglez les fréquences d'entrée et de sortie. Assurez-vous que les deux bandes sont activées et que la puissance est limitée pour éviter la surchauffe.
Comment connecter le TM-D710E à un ordinateur ?
Utilisez un câble série DB9 vers jack 6 broches (Kenwood PG-5H ou équivalent). Branchez le jack dans le port PC à l'avant de la radio. Réglez la vitesse en bauds dans le menu (4800, 9600, etc.) et utilisez un logiciel comme ARCP-710 pour le contrôle.
Que faire si l'affichage reste sombre ?
Vérifiez le réglage du contraste dans le menu DISPLAY > CONTRAST. Si l'écran est toujours illisible, le rétroéclairage est peut-être défectueux ; consultez un service agréé Kenwood.
Comment réinitialiser le TM-D710E aux paramètres d'usine ?
Éteignez la radio. Maintenez enfoncées les touches CALL et VFO simultanément, puis rallumez la radio. Relâchez les touches lorsque le message 'RESET' apparaît. Sélectionnez 'FULL RESET' avec le bouton rotatif et confirmez.
Quelle est la puissance maximale en transmission ?
La puissance nominale est de 50 W en VHF (144 MHz) et 35 W en UHF (430 MHz). Vous pouvez réduire la puissance via le menu TX POWER par paliers (Hi, Mid, Low).
Comment installer le TM-D710E dans un véhicule ?
Utilisez le support de fixation fourni pour monter la radio sous le tableau de bord. Connectez le câble d'alimentation directement à la batterie avec un fusible de 15 A sur le fil positif. Fixez l'antenne à l'extérieur du véhicule avec un bon plan de masse.
Le TM-D710E peut-il recevoir la bande aéronautique ?
Non, le TM-D710E ne couvre que les bandes VHF (144-146 MHz) et UHF (430-440 MHz). Il ne peut pas recevoir les fréquences aéronautiques (108-137 MHz).
Comment mettre à jour le firmware du TM-D710E ?
Kenwood fournit des mises à jour via le logiciel MCP-2A. Connectez la radio à l'ordinateur via le câble série, lancez le logiciel, sélectionnez le modèle et suivez les instructions pour télécharger et installer la mise à jour. Assurez-vous que la radio est alimentée en 13,8 V stable pendant l'opération.

Questions des utilisateurs sur TM-D710E KENWOOD

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Radio amateur au format PDF gratuitement ! Retrouvez votre notice TM-D710E - KENWOOD et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TM-D710E de la marque KENWOOD.

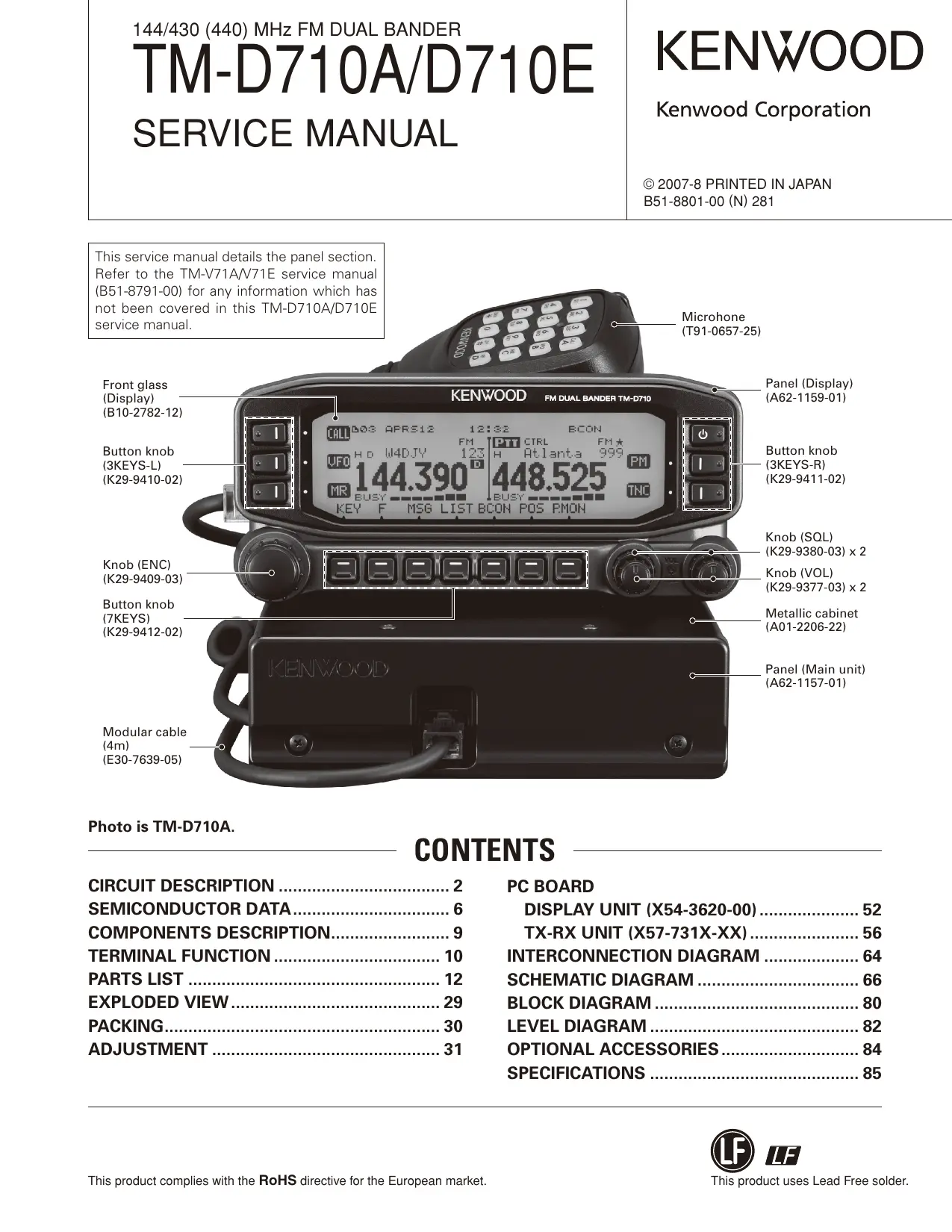

MODE D'EMPLOI TM-D710E KENWOOD

Les articles non mentionnes dans le Parts No. ne sont pas fournis.

A M3 x 20 : N09-6548-05

B 2 x 18 : N09-6555-05

C : N14-0830-14

D : N14-0845-04

E M2.6 × 6 (OC) : N33-2606-43

F M3 x 8 : N67-3008-48

G 2 x 8 : N80-2008-48

H 2.6 x 6 (Br-Tap) : N87-2606-48

0-11 : K 0-21 : M4 2-71 : E

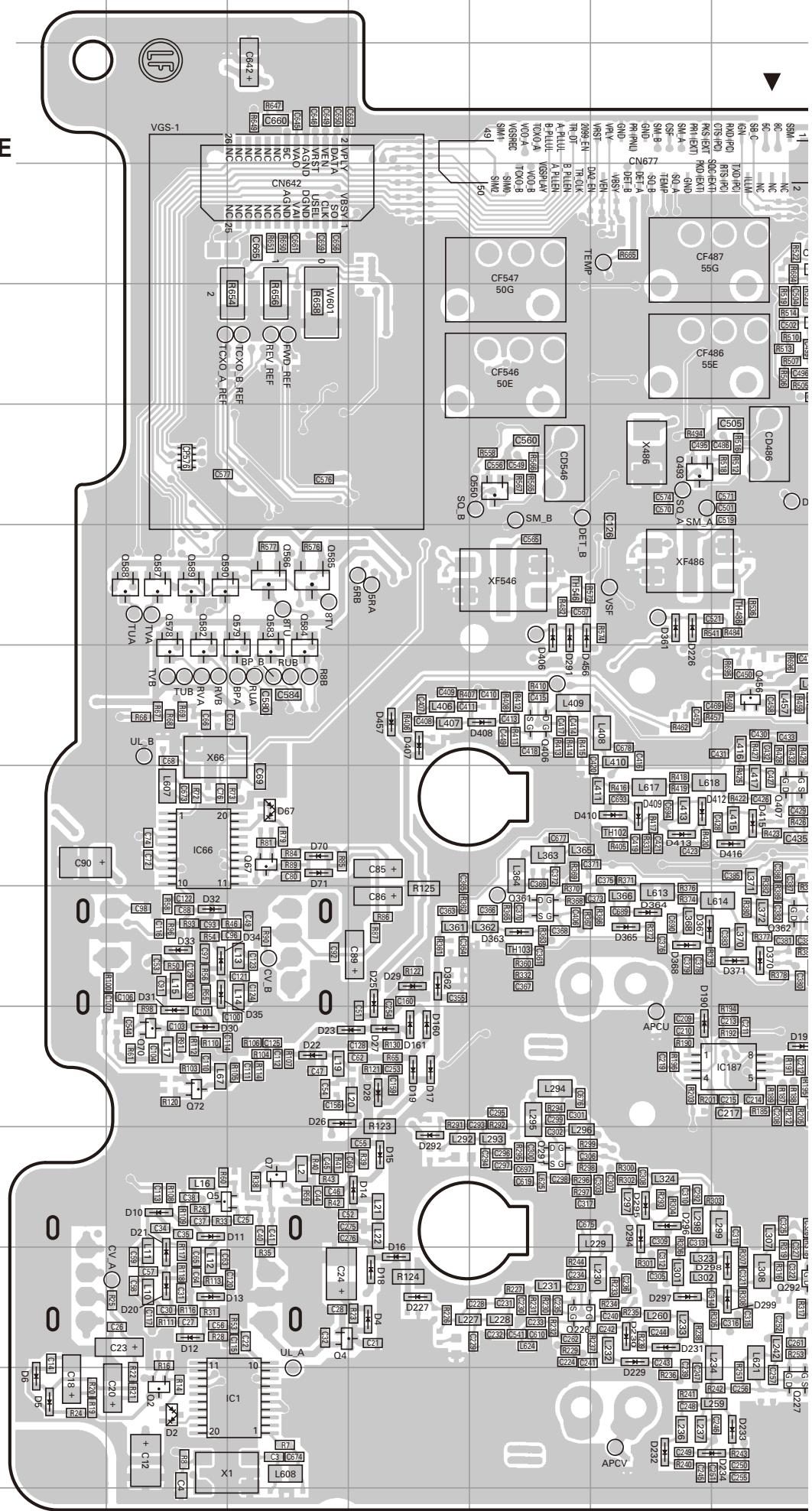

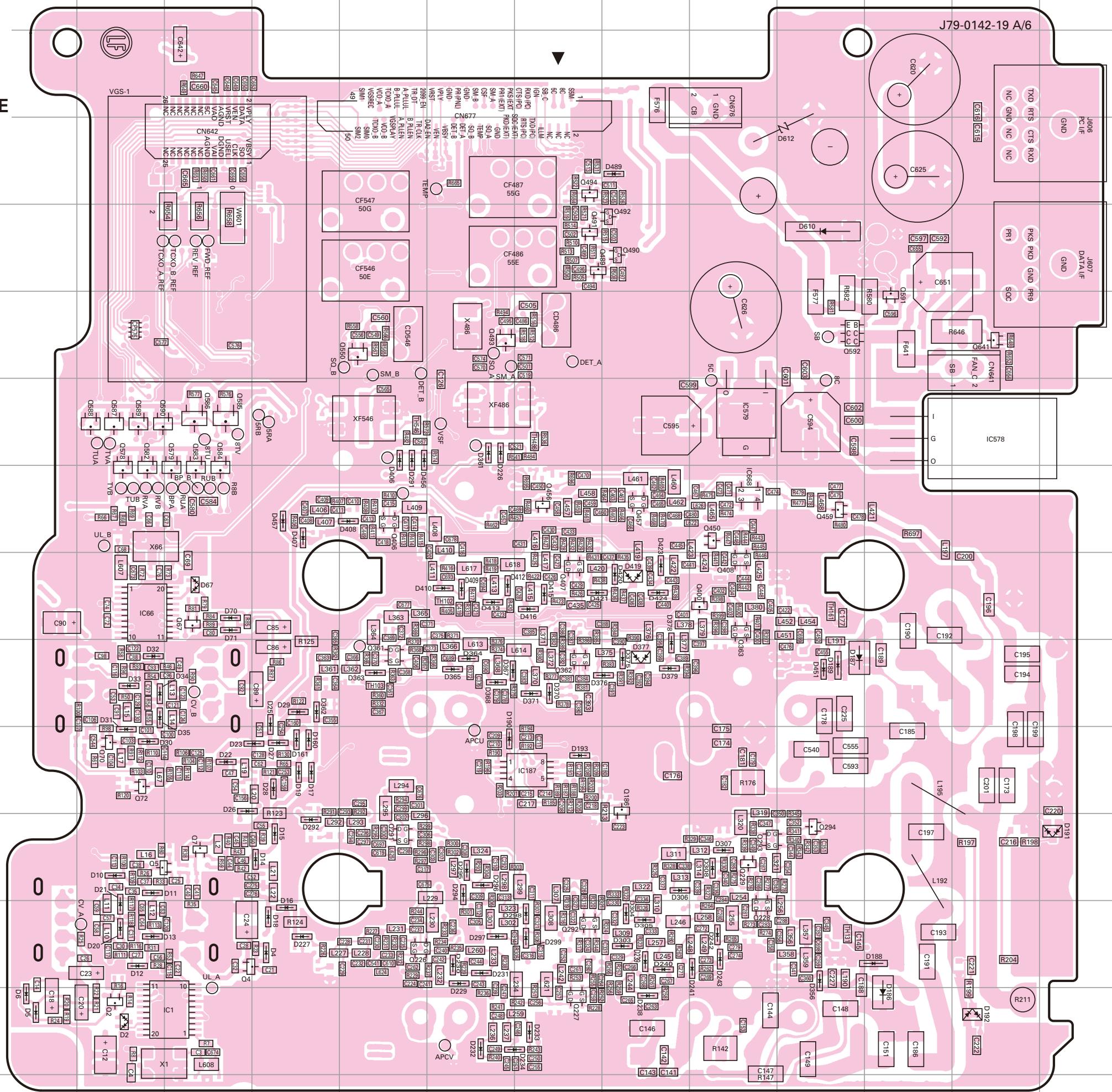

Component side view

(J79-0142-19 A/6)

Ref. No.AddressRef. No.Address
IC113FQ5856F
IC668EQ5866F
IC18710JQ5876E
IC5796LQ5886E
IC5786OQ5896E
IC6687LQ5906E
Q213EQ5915N
Q412FQ5925M
Q511EQ6415O
Q711FD213E
Q678FD412G
Q7010ED513D
Q7210ED613D
Q18610KD1011E
Q22612HD1111E
Q22713JD1212E
Q22812LD1312E
Q22911LD1411G
Q29111HD1511G
Q29212JD1612G
Q29311LD1710G
Q29411MD1812G
Q3619HD1910G
Q3629JD2012E
Q3638LD2112E
Q4008LD2210F
Q4067HD2310G
Q4078JD259G
Q4088LD2610F
Q4507LD2710G
Q4567JD2810G
Q4577KD299G
Q4597MD3010E
Q4894JD3110E
Q4904KD329E
Q4914JD339E
Q4924KD349E
Q4935ID359E
Q4943JD678F
Q5505HD708F
Q5787ED718F
Q5797FD16010G
Q5827ED16110G
Q5837FD18613N
Q5847FD1879M

KENWOOD TM-D710E - 1

0-11 : K 0-21 : M4 2-71 : E

Component side view

(J79-0142-19 A/6)

Ref. No.AddressRef. No.Address
D18812ND3616I
D1899MD3629G
D19010ID3639H
D19111PD3649I
D19213OD3659I
D19310JD3679I
D2266ID3689I
D22712GD3709J
D22912ID3719J
D23012ID3759K
D23112ID3769K
D23213ID3779K
D23313JD3789K
D23413JD3799K
D23813KD4066H
D23912KD4077G
D24012KD4087H
D24112LD4098I
D24212LD4108I
D24312LD4128I
D2916HD4138I
D29211GD4158J
D29411ID4168J
D29511ID4198K
D29611ID4208K
D29712ID4218J
D29812JD4238K
D29912JD4248K
D30312KD4519M
D30412KD4566H
D30512KD4577G
D30611KD4893K
D30711LD6104M
D30811LD6123M
D35612M

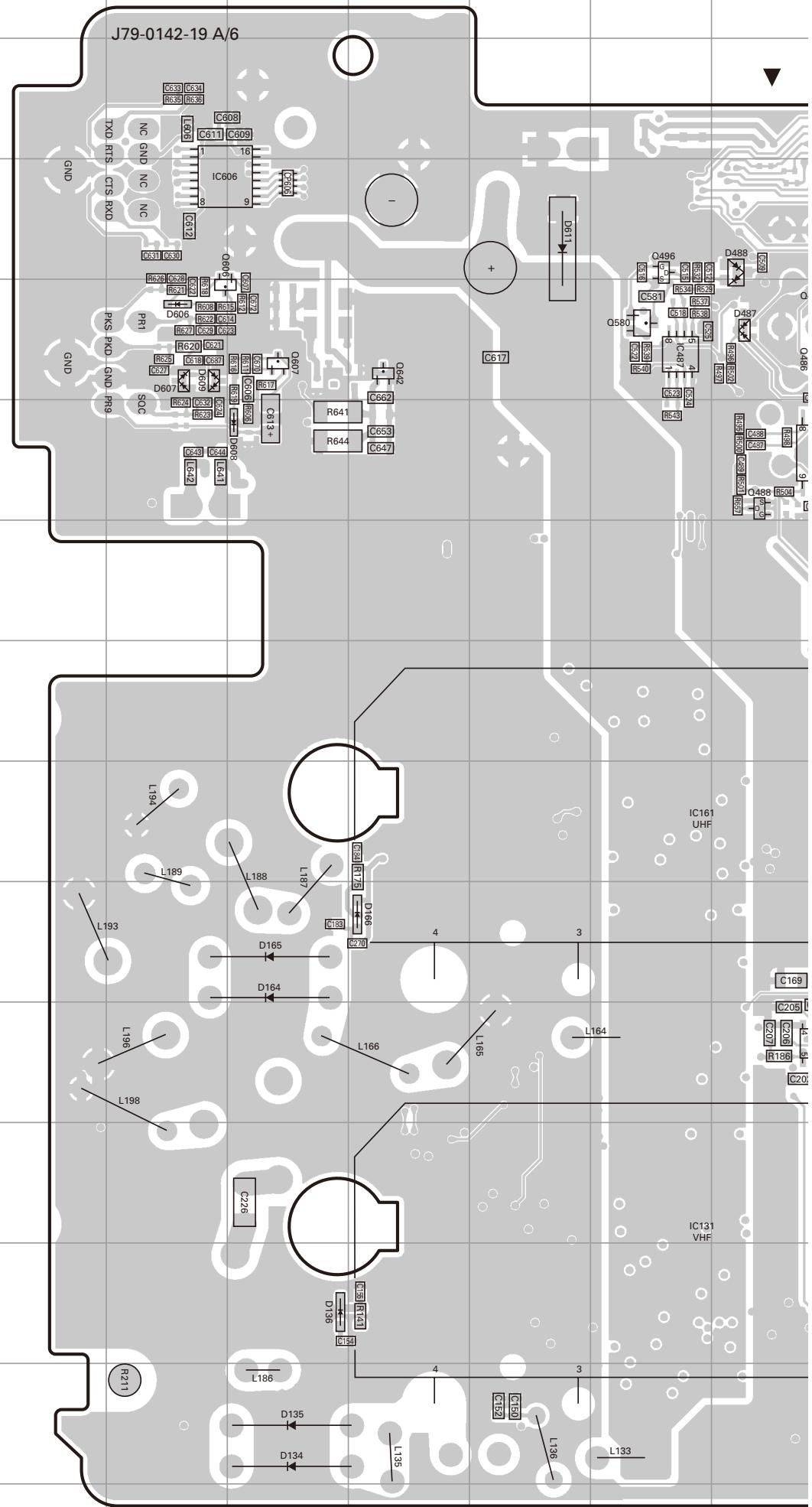

Component side

Layer 1 Layer 2 Layer 3 Layer 4

KENWOOD TM-D710E - 2
Foil side

TM-D710A/D710E PC BOARD

TX-RX UNIT

(X57-731X-XX)(A/6):

TX-RX SECTION

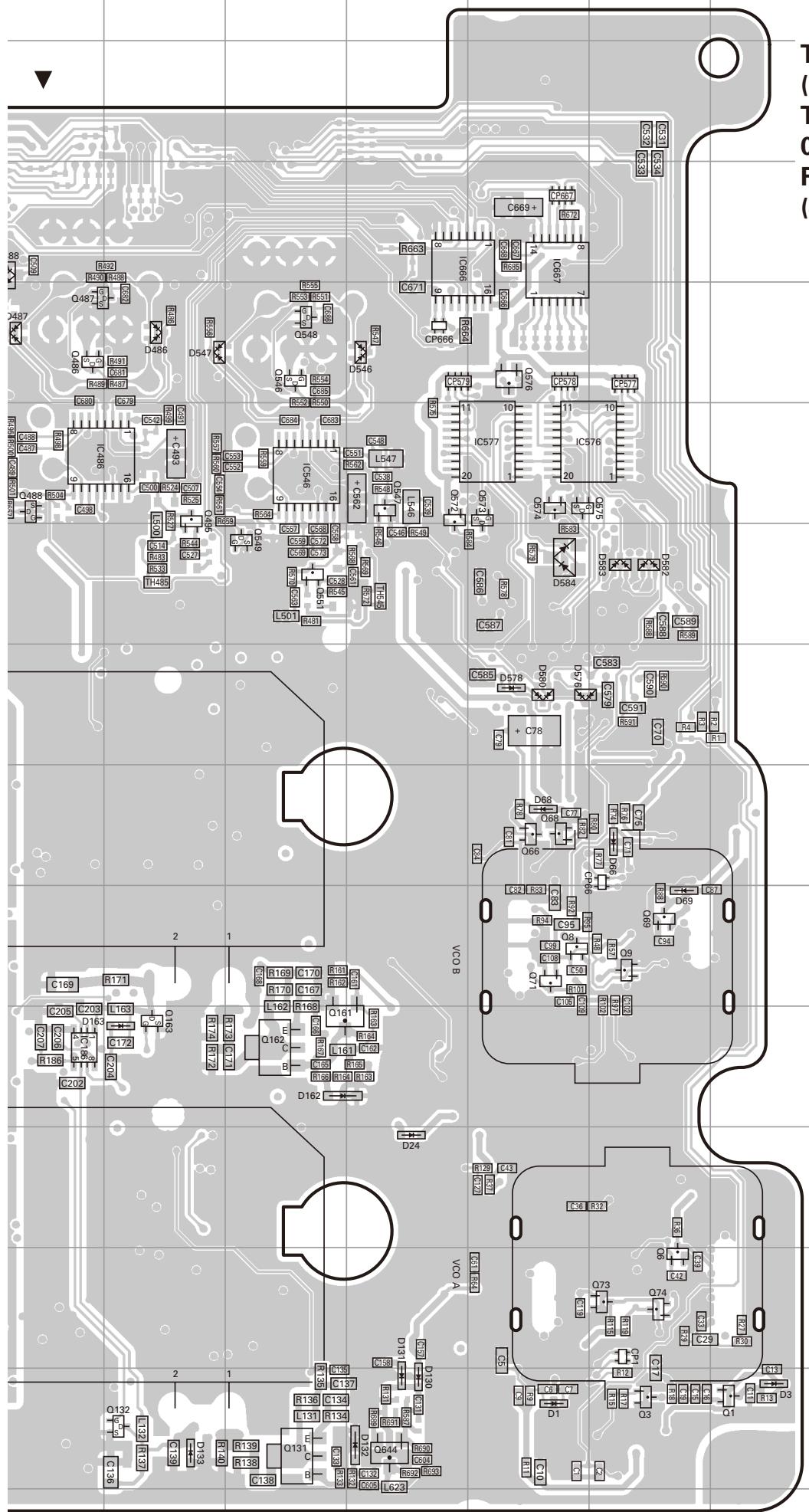

0-11 : K 0-21 : M4 2-71 : E

Foil side view

(J79-0142-19 A/6)

Ref. No.AddressRef. No.Address
IC13111IQ5764N
IC1618IQ5804I
IC18610JQ6064E
IC4865JQ6074F
IC4874IQ6424G
IC5465LQ64413M
IC5765OD113N
IC5775ND313P
IC6063ED2411M
IC6663MD668O
IC6673ND688N
Q113PD699O
Q313OD13013M
Q612OD13113M
Q89ND13213M
Q99OD13313K
Q668ND13413F
Q688ND13513F
Q699OD13612F
Q719ND16210L
Q7312OD16310K
Q7412OD1649F
Q13113LD1659F
Q13213KD1669G
Q16110LD4864K
Q16210LD4874J
Q16310KD4883J
Q4864JD5464M
Q4874JD5474K
Q4885JD5767N
Q4955KD5787N
Q4963ID5807N
Q5464LD5826O
Q5475MD5836O
Q5484LD5846N
Q5496LD6064E
Q5516LD6074E
Q5725MD6085F
Q5735ND6094E
Q5745ND6113H
Q5755N

J79-0142-19 A/6 TXD RTS CTS RXD GND NC GND NC C508 C611 C309 1 16 IC806 8 9 C612 + D611 R620 C31 R521 C32 R508 C33 R520 C34 R521 C35 R520 C36 R521 C37 R520 C38 R521 C39 R520 C40 R521 C41 R520 C42 R521 C43 R520 C44 R521 C45 R520 C46 R521 C47 R520 C48 R521 C49 R520 C50 R521 C51 R520 C52 R521 C53 R520 C54 R521 C55 R520 C56 R521 C57 R520 C58 R521 C59 R520 C60 R521 C61 R520 C62 R521 C63 R520 C64 R521 C65 R520 C66 R521 C67 R520 C68 R521 C69 R520 C70 R521 C71 R520 C72 R521 C73 R520 C74 R521 C75 R520 C76 R521 C77 R520 C78 R521 C79 R520 C80 R521 C81 R520 C82 R521 C83 R520 C84 R521 C85 R520 C86 R521 C87 R520 C88 R521 C89 R520 C90 R521 C91 R520 C92 R521 C93 R520 C94 R521 C95 R520 C96 R521 C97 R520 C98 R521 C99 R520 C100 L194 L189 L188 L187 L186 L185 L184 L183 L182 L181 L180 L179 L178 L177 L176 L175 L174 L173 L172 L171 L170 L169 L168 L167 L166 L165 L164 L163 L162 L161 L160 L159 L158 L157 L156 L155 L154 L153 L152 L151 L150 L149 L148 L147 L146 L145 L144 L143 L142 L141 L140 L139 L138 L137 L136 L135 L134 L133

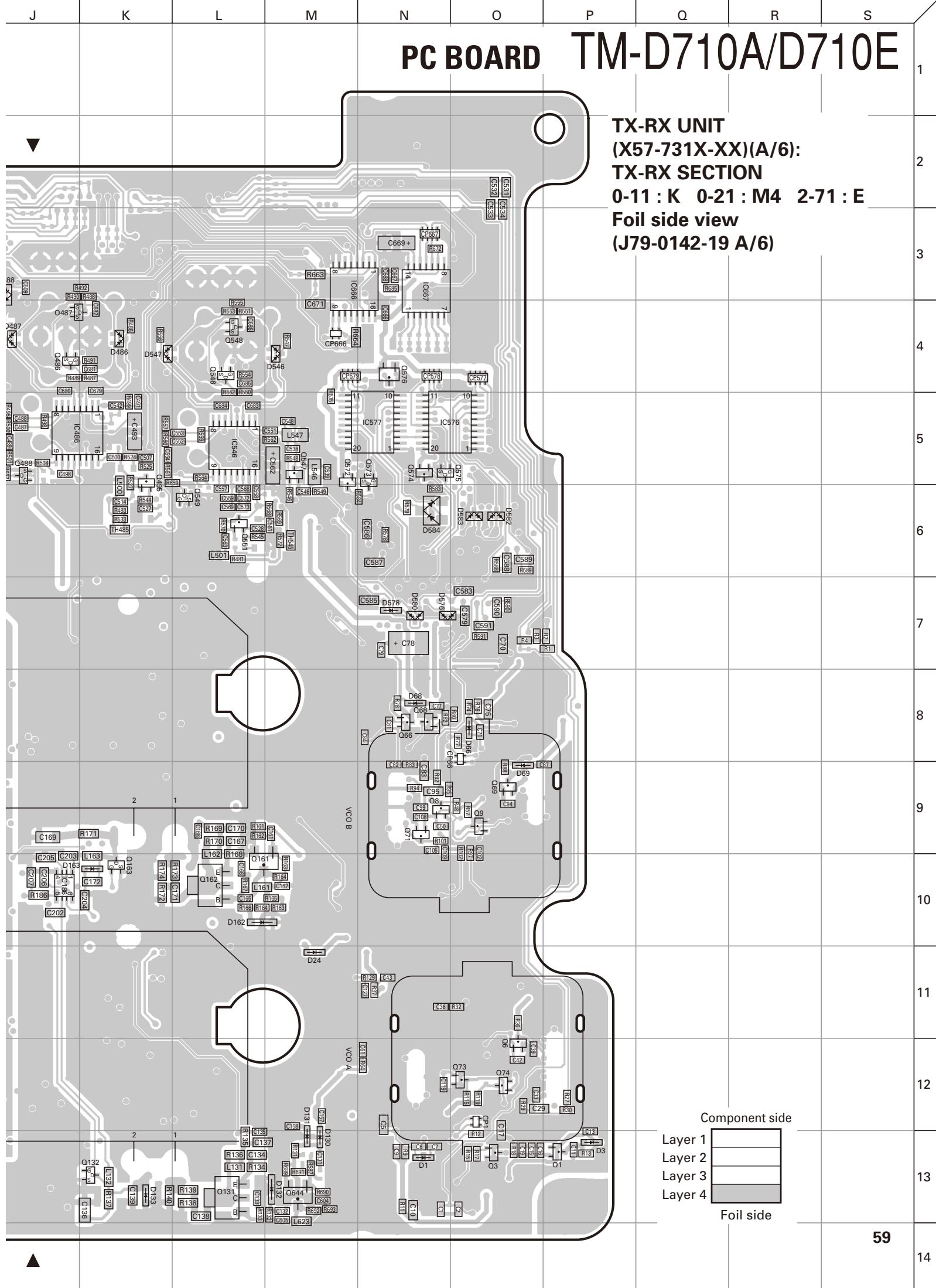

J K L M N O P Q R S PC BOARD TM-D710A/D710E TX-RX UNIT (X57-731X-XX)(A/6): TX-RX SECTION 0-11 : K 0-21 : M4 2-71 : E Foil side view (J79-0142-19 A/6) Component side Layer 1 Layer 2 Layer 3 Layer 4 Foil side 59 14

J79-0142-19 D/6 IC952 3 R987 C359 C371 C980 C384 1 D956 1 Q955 C91 R872 R833 R833 C337 + C894 24 IC806 12 C903 13 C906 C906 C904 13 IC804 24 C985 C985 C979 C978 C977 C976 C975 C974 C973 C972 C971 C970 C969 C968 C967 C966 C965 C964 C963 C962 C961 C960 C959 C958 C957 C956 C955 C954 C953 C952 R952 R953 R955 R956 R826 R829 R828 R831 R833 R834 R835 R836 R837 R838 R839 R840 R841 R842 R843 R844 R845 R846 R847 R848 R849 R850 R851 R852 R853 R854 R855 R856 R857 R858 R859 R860 R861 R862 R863 R864 R865 R866 R867 R868 R869 R870 C669 C660 C661 C662 C663 C664 C665 C666 C667 C668 C669 C670 C671 C672 C673 C674 C675 C676 C677 C678 C679 C680 C681 C682 C683 C684 C685 + C686 + C687 + C688 + C689 + C690 + C691 + C692 + C693 + C694 + C695 + C696 + C697 + C698 + C699 + C700 + C701 + C702 + C703 + C704 + C705 + C706 + C707 + C708 + C709 + C710 + C711 + C712 + C713 + C714 + C715 + C716 + C717 + C718 + C719 + C720 + C721 + C722 + C723 + C724 + C725 + C726 + C727 + C728 + C729 + C730 + C731 + C732 + C733 + C734 + C735 + C736 + C737 + C738 + C739 + C740 + C741 + C742 + C743 + C744 + C745 + C746 + C747 + C748 + C749 + C750 + C751 + C752 + C753 + C754 + C755 + C756 + C757 + C758 + C759 + C760 + C761 + C762 + C763 + C764 + C765 + C766 + C767 + C768 + C769 + C770 + C771 + C772 + C773 + C774 + C775 + C776 + C777 + C778 + C779 + C780 + C781 + C782 + C783 + C784 + C785 + C786 + C787 + C788 + C789 + C790 + C791 + C792 + C793 + C794 + C795 + C796 + C797 + C798 + C799 + C800 + IC805 14 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 3

KENWOOD TM-D710E - TM-D710A/D710E PC BOARD - 4

TX-RX UNIT (E/6) :
VCO A SECTION

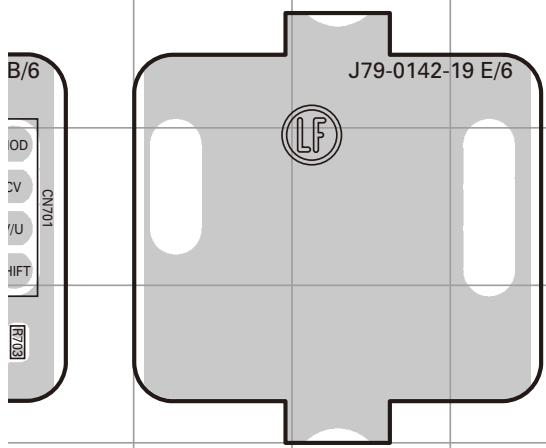

B/6 OD CV U SHIFT LF J79-0142-19 E/6 CN/01

Ref. No.AddressRef. No.AddressRef. No.AddressRef. No.Address
IC8014HQ70413HQ8085PD70813I
IC8027OQ70512IQ8096OD70912I
IC8035OQ75213FQ8107JD75411F
IC8048MQ75313EQ8117KD75712F
IC8058JQ75413EQ8126ND75813F
IC8066MQ75512FQ8167HD75912F
IC8078NQ8017NQ8179MD8018N
IC9513OQ8037IQ9518HD8028O
IC9524LQ8046JQ9538HD9545P
IC9538IQ8055PQ9555MD9565M
Q70213IQ8066JD70411ID9579H
Q70313HQ8076KD70712I

TM-D710A/D710E

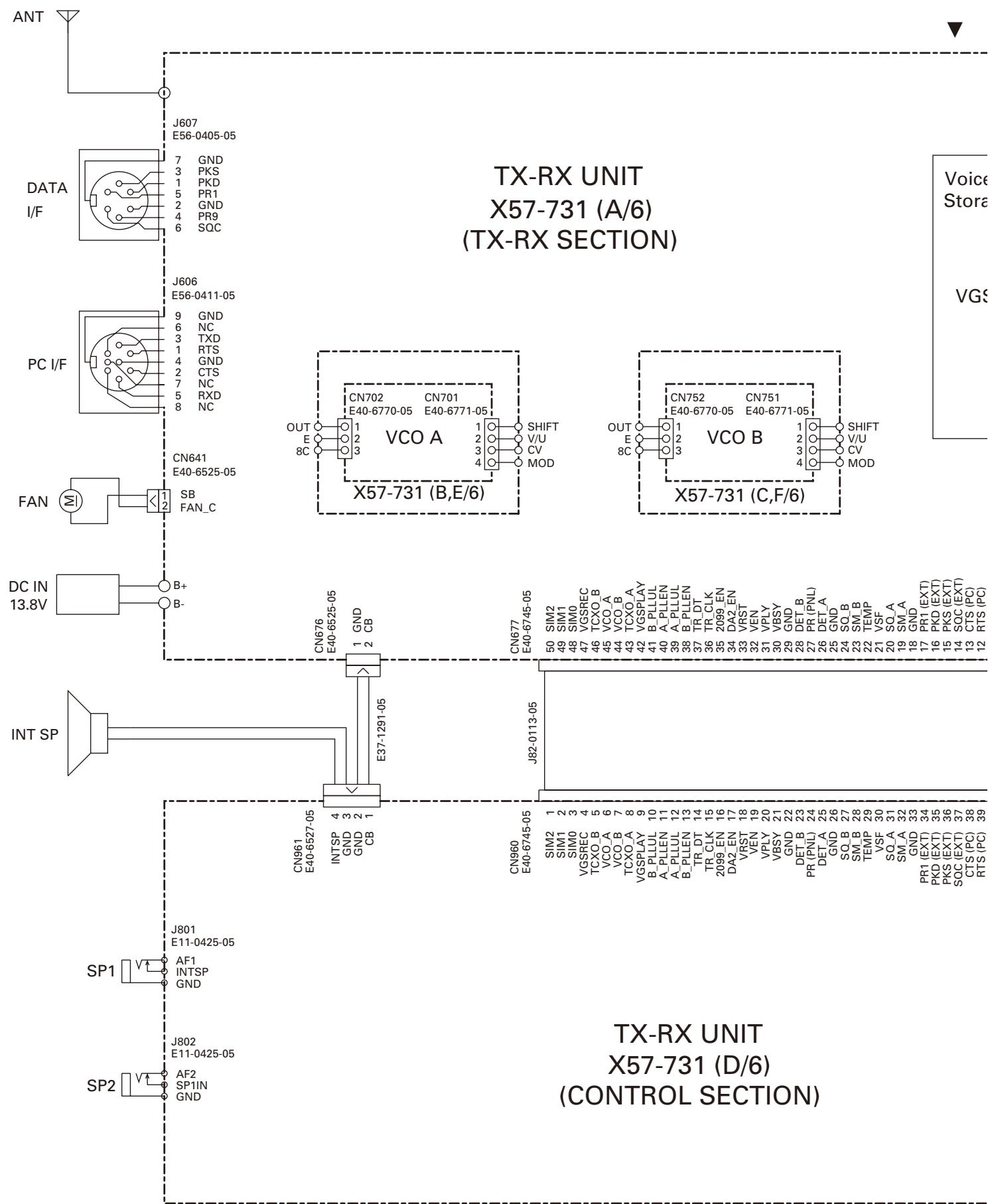

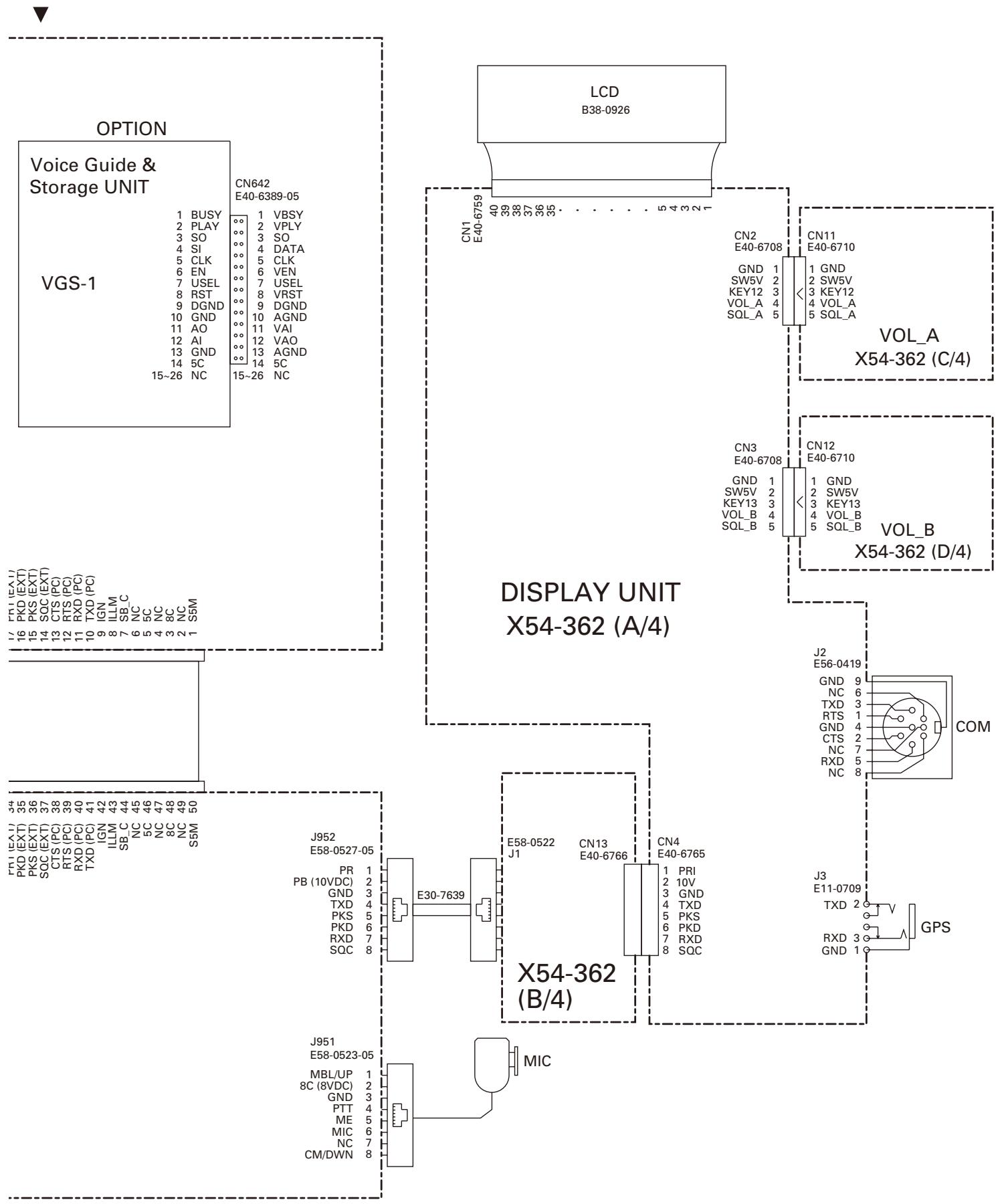

INTERCONNECTION DIAGRAM

TX-RX UNIT X57-731 (A/6) (TX-RX SECTION) ANT J607 E56-0405-05 DATA I/F 7 GND 3 PKS 1 PKD 5 PR1 2 GND 4 PR9 6 SQC J606 E56-0411-05 9 GND 6 NC 3 TXD 1 RTS 4 GND 2 CTS 7 NC 5 RXD 8 NC PC I/F CN641 E40-6525-05 FAN SB FAN_C DC IN 13.8V B+ B- INT SP J801 E11-0425-05 SP1 J802 E11-0425-05 SP2 AF1 INTSP GND TX-RX UNIT X57-731 (D/6) (CONTROL SECTION) Voice Stora VGS CN702 CN701 E40-6770-05 E40-6771-05 VCO A SHIFT E40-6770-05 E40-6771-05 X57-731 (B,E/6) OUT 1 2 3 4 8C 1 2 3 4 8C 1 2 3 4 8C 1 2 3 4 8C 1 2 3 4 8C 1 2 3 4 8C 1 2 3 4 8C 1 2 3 4 8C 1 2 3 4 8C 1 2 3 4 8C CN752 CN751 E40-6770-05 E40-6771-05 VCO B X57-731 (C,F/6) OUT 1 2 3 4 8C 1 2 3 4 8C 1 2 3 4 8C 1 2 3 4 8C 1 2 3 4 8C 1 2 3 4 8C CN676 CN677 E40-6525-05 E37-1291-05 1 GND 2 CB CN961 CN960 E40-6527-05 INTSP GND GND CB 1 INTSP GND CB CN960 E40-6745-05 SIM2 SIM1 SIM0 VGSREC TXO B VCO A VCO B TCXO A VGSPLAY B PLLUL A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN: VGSPLAY B PLLUL A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN: VGSPLAY B PLLUL A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN A PLLLEN: VGSPLAY B PLLUL A PLLLEN A PLLLEN A PLLLEN A PLLLEN: VGSPLAY B PLLUL: VGSPLAY B PLLUL: VGSPLAY B PLLUL: VGSPLAY B PLLUL: VGSPLAY B PLLUL: VGSPLAY B PLLUL: VGSPLAY B PLLUL: VGSPLAY B PLLUL: VGSPLAY B PLLUL: VGSPLAY B PLLUL: VGSPLAY B PLLUL: VGSPLAY B PLLUL: VGSPLAY B PLLUL: VGSFLAY B PLLUL: VGSFLAY B PLLUL: VGSFLAY B PLLUL: VGSFLAY B PLLUL: VGSFLAY B PLLUL: VGSFLAY B PLLUL: VGSFLAY B PLLUL: VGSFLAY B PLLUL: VGSFLAY B PLLUL: VGSFLAY B PLLUL: VGSFLAY B PLLUL: VGSFLAY B PLLUL: VGSFLAY B PLLULE: VGSFLAY B PNL: VGSFLAY B PNL: VGSFLAY B PNL: VGSFLAY B PNL: VGSFLAY B PNL: VGSFLAY B PNL: VGSFLAY B PNL: VGSFLAY B PNL: VGSFLAY B PNL: VGSFLAY B PNL: VGSFLAY B PNL: VGSFLAY B PNL: VGSFLAY B PNL: VGSFALB: VGSFALB: VGSFALB: VGSFALB: VGSFALB: VGSFALB: VGSFALB: VGSFALB: VGSFALB: VGSFALB: VGSFALB: VGSFALB: VGSFALB: VGSFALB: VGSFALB: VGSFALB: VGSFALB: VGSFLYB: VGSFLYB: VGSFLYB: VGSFLYB: VGSFLYB: VGSFLYB: VGSFLYB: VGSFLYB: VGSFLYB: VGSFLYB: VGSFLYB: VGSFLYB: VGSFLYB: VGSFLYB: VGSFLYB: VGSFLYB: VGSFLYB: VDSFLYB: VDSFLYB: VDSFLYB: VDSFLYB: VDSFLYB: VDSFLYB: VDSFLYB: VDSFLYB: VDSFLYB: VDSFLYB: VDSFLYB: VDSFLYB: VDSFLYB: VDSFLYB: VDSFLYB: VDSFLYB: VDSFLYB: CN961 E40-6527-05 INTSP GND GND CB 1 INTSP GND GND CB J801 E11-0425-05 AF1 INTSP GND J802 E11-0425-05 AF2 SPIN GND

INTERCONNECTION DIAGRAM

KENWOOD TM-D710E - INTERCONNECTION DIAGRAM - 1

    Q["DISPLAY UNIT X54-362 (A/4)"] --> R["J952 E58-0527-05"]
    Q --> S["X54-362 (B/4)"]
    Q --> T["MIC"]

    U["LCD B38-0926"] --> V["CN1 E40-6759"]
    U --> W["CN2 E40-6708"]
    U --> X["CN3 E40-6708"]
    U --> Y["CN11 E40-6710"]

    Z["VOL_A X54-362 (C/4)"] --> AA["GND 1 SW5V 2 KEY12 3 VOL_A 4 SQL_A 5"]
    Z --> AB["VOL_B X54-362 (D/4)"]

    AC["COM"] --> AD["J2 E56-0419"]
    AC --> AE["J3 E11-0709"]
    AC --> AF["RXD 3 GND 1"]

    AG["GPIO"] --> AH["1 VBSY"]
    AG --> AI["2 VPLY"]
    AG --> AJ["3 SO"]
    AG --> AK["4 DATA"]
    AG --> AL["5 CLK"]
    AG --> AM["6 VEN"]
    AG --> AN["7 USEL"]
    AG --> AO["8 VRST"]
    AG --> AP["9 DGND"]
    AG --> AQ["10 AGND"]
    AG --> AR["11 VAI"]
    AG --> AS["12 VAO"]
    AG --> AT["13 AGND"]
    AG --> AU["14 5C"]

    AV["Display Unit X54-362 (A/4)"] --> AW["GND 1 SW5V 2 KEY13 3 VOL_B 4 SQL_B 5"]
    AV --> AX["GND 1 SW5V 2 KEY13 3 VOL_B 4 SQL_B 5"]

KENWOOD TM-D710E - INTERCONNECTION DIAGRAM - 2

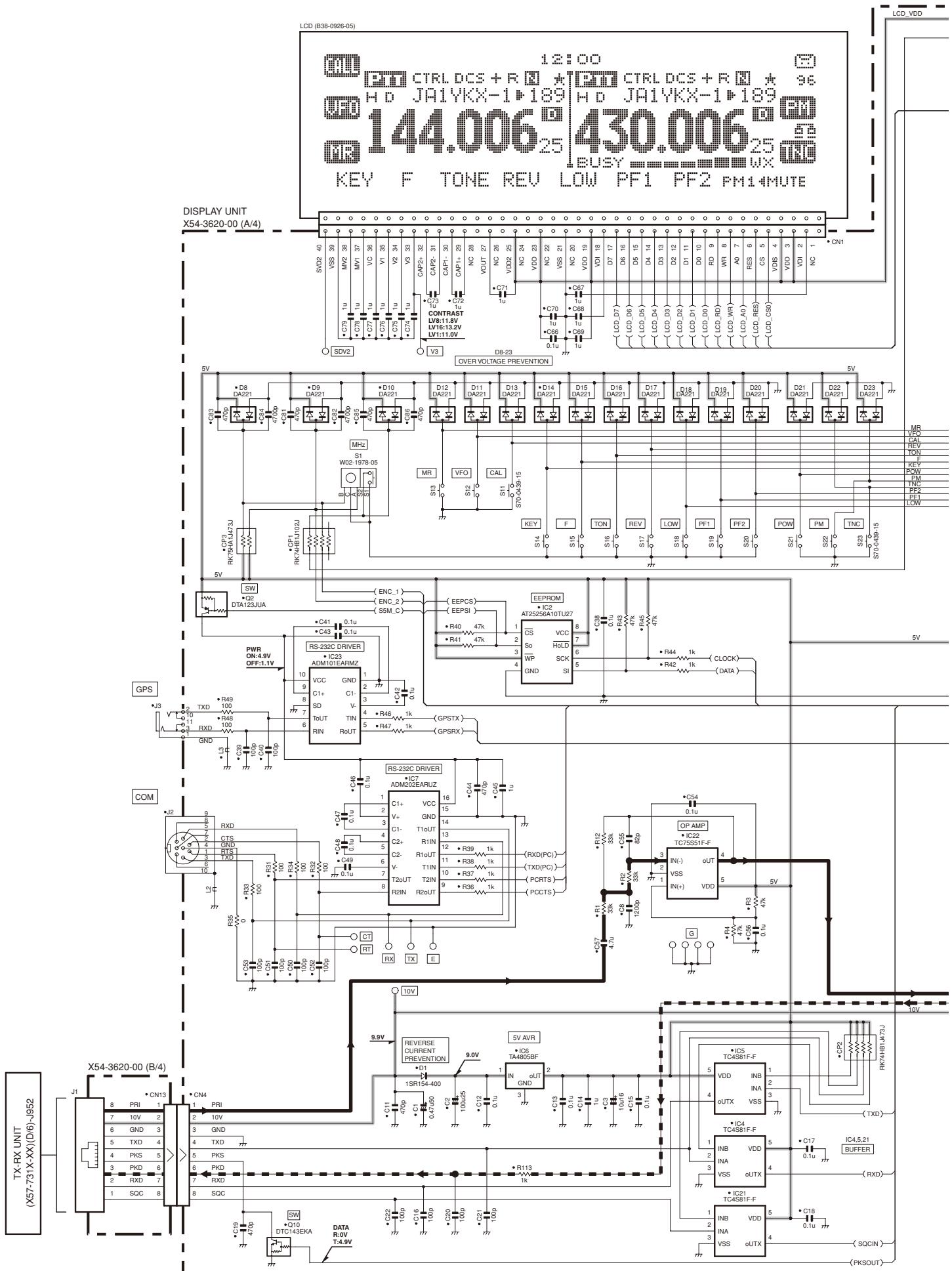

TM-D710A/D710E SCHEMATIC DIAGRAM

KENWOOD TM-D710E - TM-D710A/D710E SCHEMATIC DIAGRAM - 1

L'Etoile Paris Nord 2, 50 Allée des Impressionnistes, Bp 58416 Villepinte, 95944 Roissy Ch De Gaulle Cedex

0-11 : K 0-21 : M4 2-71 : E

Component side view

(J79-0142-19 A/6)

Ref. No.AddressRef. No.Address
IC113FQ5856F
IC668EQ5866F
IC18710JQ5876E
IC5796LQ5886E
IC5786OQ5896E
IC6687LQ5906E
Q213EQ5915N
Q412FQ5925M
Q511EQ6415O
Q711FD213E
Q678FD412G
Q7010ED513D
Q7210ED613D
Q18610KD1011E
Q22612HD1111E
Q22713JD1212E
Q22812LD1312E
Q22911LD1411G
Q29111HD1511G
Q29212JD1612G
Q29311LD1710G
Q29411MD1812G
Q3619HD1910G
Q3629JD2012E
Q3638LD2112E
Q4008LD2210F
Q4067HD2310G
Q4078JD259G
Q4088LD2610F
Q4507LD2710G
Q4567JD2810G
Q4577KD299G
Q4597MD3010E
Q4894JD3110E
Q4904KD329E
Q4914JD339E
Q4924KD349E
Q4935ID359E
Q4943JD678F
Q5505HD708F
Q5787ED718F
Q5797FD16010G
Q5827ED16110G
Q5837FD18613N
Q5847FD1879M

J79-0142-19 A/6 VGS-1 CN642 CF547 50G CF546 50E X589 C503 C504 SM_B XF546 DET_A C505 C506 C507 C508 C509 C510 C511 C512 C513 C514 C515 C516 C517 C518 C519 C520 C521 C522 C523 C524 C525 D612 D610 D609 D608 D607 D606 D605 D604 D603 D602 D601 D600 D599 D598 D597 D596 D595 D594 D593 D592 D591 D590 D589 D588 D587 D586 D585 D584 D583 D582 D581 D580 D579 D578 IC578 IC30 + - IC31 + - IC32 + - IC33 + - IC34 + - IC35 + - IC36 + - IC37 + - IC38 + - IC39 + - IC40 + - IC41 + - IC42 + - IC43 + - IC44 + - IC45 + - IC46 + - IC47 + - IC48 + - IC49 + - IC50 + - IC51 + - IC52 + - IC53 + - IC54 + - IC55 + - IC56 + - IC57 + - IC58 + - IC59 + - IC60 + - IC61 + - IC62 + - IC63 + - IC64 + - IC65 + - IC66 + - IC67 + - IC68 + - IC69 + - IC70 + - IC71 + - IC72 + - IC73 + - IC74 + - IC75 + - IC76 + - IC77 + - IC78 + - IC79 + - IC80 + - IC81 + - IC82 + - IC83 + - IC84 + - IC85 + - IC86 + - IC87 + - IC88 + - IC89 + - IC90 + - IC91 + - IC92 + - IC93 + - IC94 + - IC95 + - IC96 + - IC97 + - IC98 + - IC99 + - IC100 + - IC101 + - IC102 + - IC103 + - IC104 + - IC105 + - IC106 + - IC107 + - IC108 + - IC109 + - IC110 + - IC111 + - IC112 + - IC113 + - IC114 + - IC115 + - IC116 + - IC117 + - IC118 + - IC119 + - IC120 + - IC121 + - IC122 + - IC123 + - IC124 + - IC125 + - IC126 + - IC127 + - IC128 + - IC129 + - IC130 + - IC131 + - IC132 + - IC133 + - IC134 + - IC135 + - IC136 + - IC137 + - IC138 + - IC139 + - IC140 + - IC141 + - IC142 + - IC143 + - IC144 + - IC145 + - IC146 + - + APCV L294 L293 L292 L291 L290 L289 L288 L287 L286 L285 L284 L283 L282 L281 L280 L279 L278 L277 L276 L275 L274 L273 L272 L271 L270 L269 L268 L267 L266 L265 L264 L263 L262 L261 L260 L259 L258 L257 L256 L255 L254 L253 L252 L251 L250 L249 L248 L247 L246 L245 L244 L243 L242 L241 L240 L239 L238 L237 L236 L235 L234 L233 L232 L231 L230 L229 L228 L227 L226 L225 L224 L223 L222 L221 L220 L219 L218 L217 L216 L215 L214 L213 L212 L211 L210 L209 L208 L207 L206 L205 L204 L203 L202 L201 L200 L199 L198 L197 L196 L195 L194 L193 L192 L191 L190 L189 L188 L187 L186 L185 L184 L183 L182 L181 L180 L179 L178 L177 L176 L175 L174 L173 L172 L171 L170 L169 L168 L167 L166 L165 L164 L163 L162 L161 L160 L159 L158 L157 L156 L155 L154 L153 L152 L151 L150 L149 L148 L147 L146 L145 L144 L143 L142 L141 L140 L139 L138 L137 L136 L135 L134 L133 L132 L131 L130 L129 L128 L127 L126 L125 L124 L123 L122 L121 L120 L119 L118 L117 L116 L115 L114 L113 L112 L111 L1I G O

TX-RX UNIT

(X57-731X-XX)(A/6):

TX-RX SECTION

0-11 : K 0-21 : M4 2-71 : E

Foil side view

(J79-0142-19 A/6)

Ref. No.AddressRef. No.Address
IC13111IQ5764N
IC1618IQ5804I
IC18610JQ6064E
IC4865JQ6074F
IC4874IQ6424G
IC5465LQ64413M
IC5765OD113N
IC5775ND313P
IC6063ED2411M
IC6663MD668O
IC6673ND688N
Q113PD699O
Q313OD13013M
Q612OD13113M
Q89ND13213M
Q99OD13313K
Q668ND13413F
Q688ND13513F
Q699OD13612F
Q719ND16210L
Q7312OD16310K
Q7412OD1649F
Q13113LD1659F
Q13213KD1669G
Q16110LD4864K
Q16210LD4874J
Q16310KD4883J
Q4864JD5464M
Q4874JD5474K
Q4885JD5767N
Q4955KD5787N
Q4963ID5807N
Q5464LD5826O
Q5475MD5836O
Q5484LD5846N
Q5496LD6064E
Q5516LD6074E
Q5725MD6085F
Q5735ND6094E
Q5745ND6113H
Q5755N

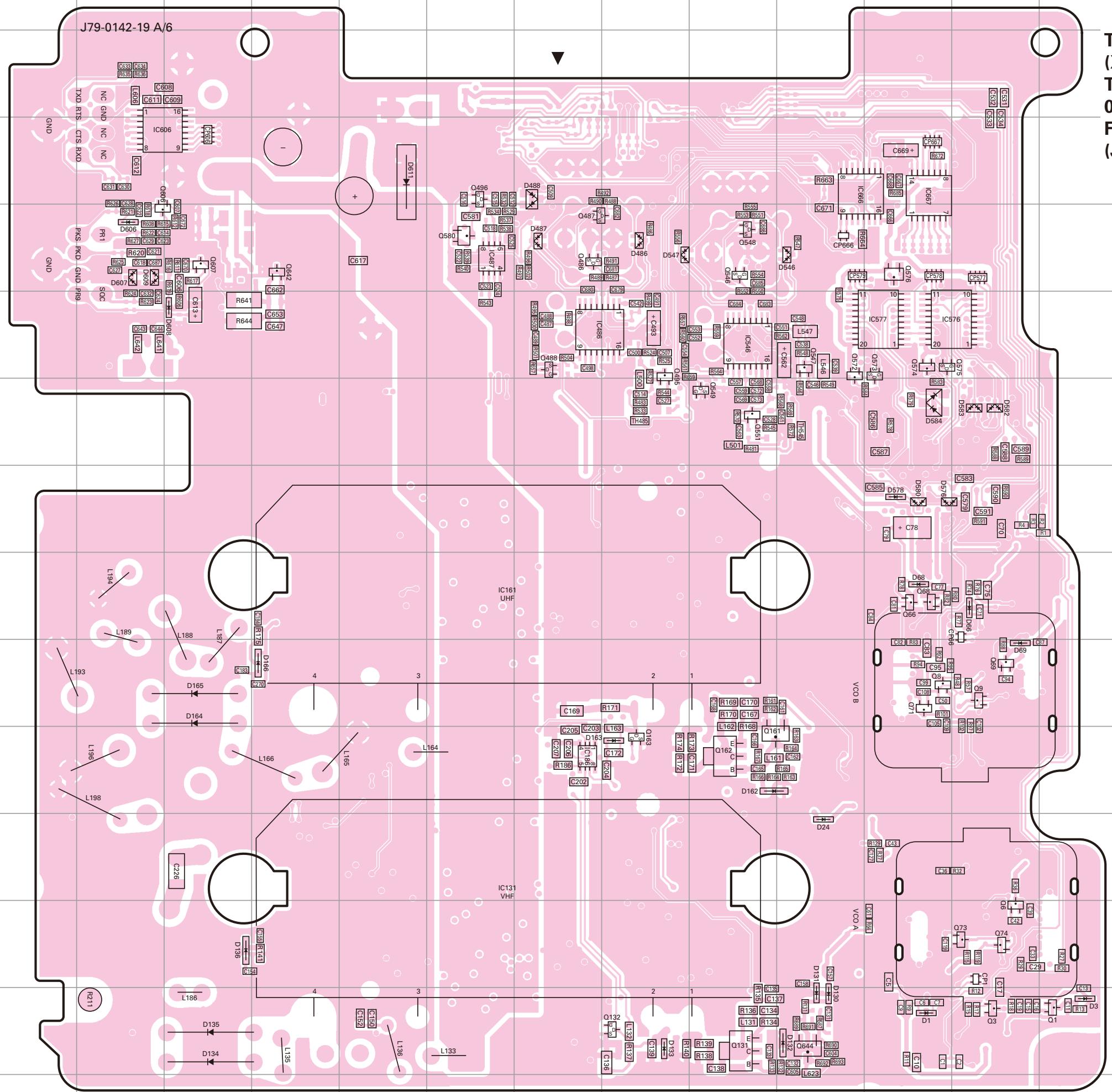

J79-0142-19 A/6 T (2) T 0 F (2)

TX-RX UNIT

(X57-731X-XX)(A/6):

TX-RX SECTION

0-11 : K 0-21 : M4 2-71 : E

Foil side view

(J79-0142-19 A/6)

Component side

Layer 1
Layer 2
Layer 3
Layer 4

Foil side

TM-D710A/D710E PC BOARD

PC BOARD TM-D710A/D710E

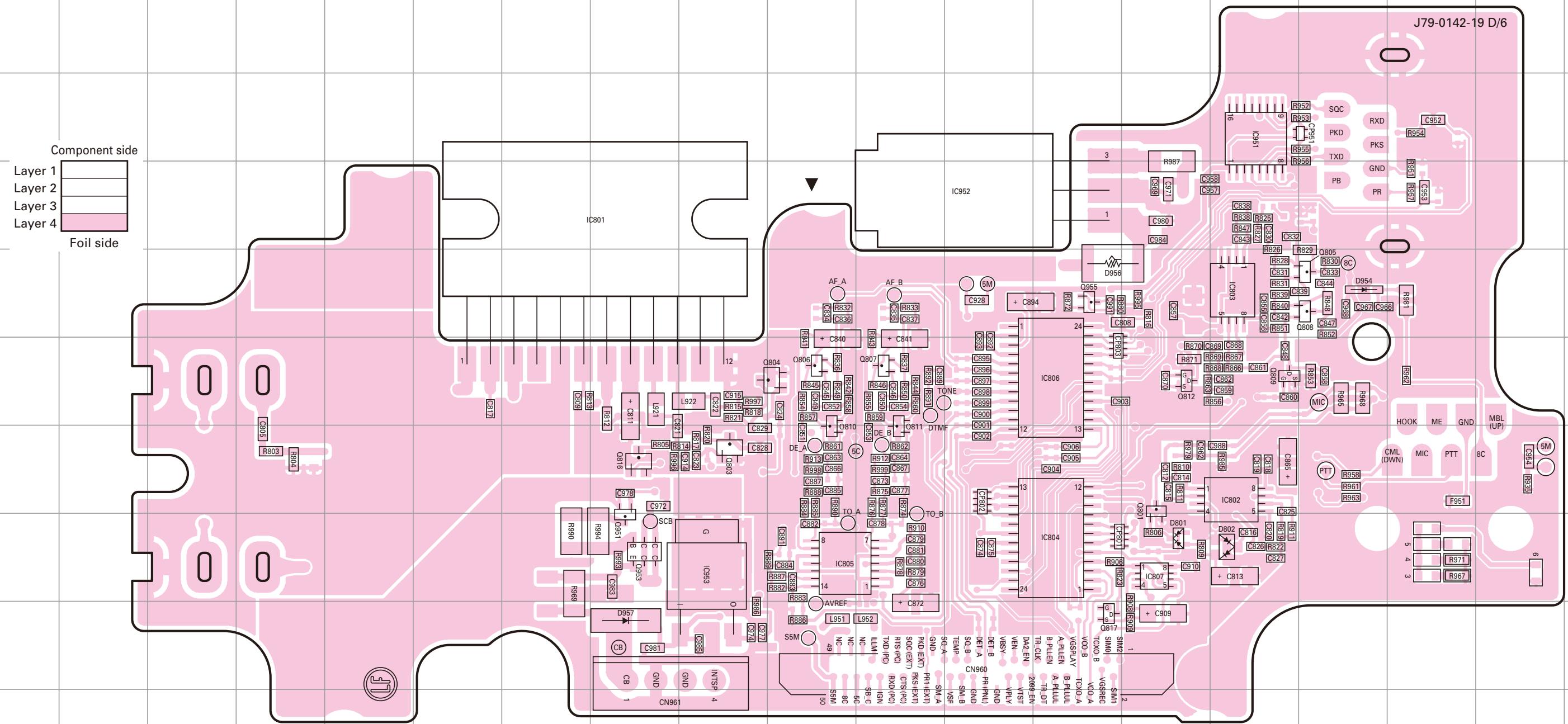

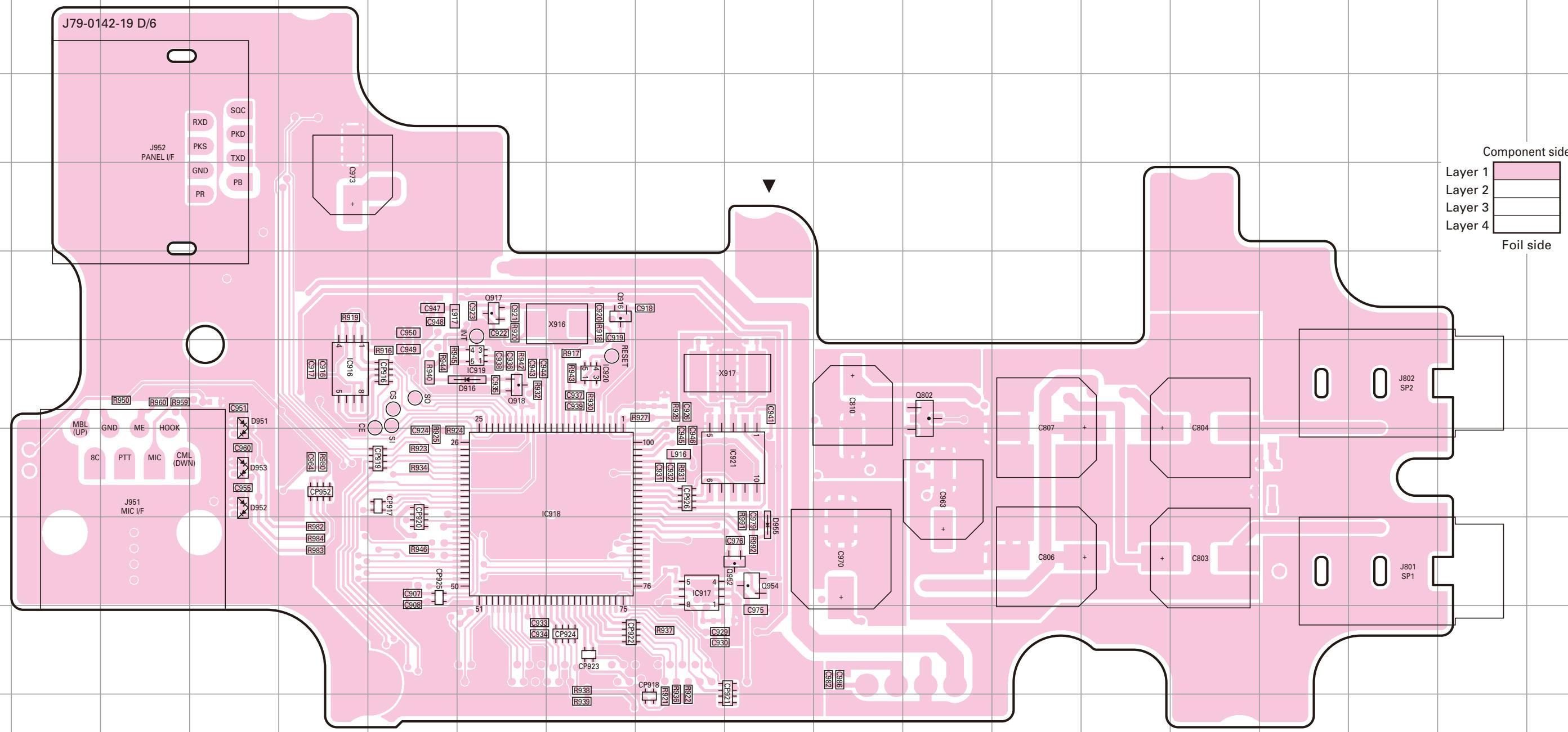

TX-RX UNIT (X57-731X-XX) (D/6) : CONTROL SECTION

0-11 : K 0-21 : M4 2-71 : E Component side view (J79-0142-19 D/6)

TX-RX UNIT (X57-731X-XX) (D/6) : CONTROL SECTION

0-11 : K 0-21 : M4 2-71 : E Component side view (J79-0142-19 D/6)

J79-0142-19 D/6 J952 PANEL I/F RXD SQC PKD TXD GND PB PR CQ73 + CQ18 C947 C948 C949 C950 C951 C952 C953 C954 C955 C956 C957 C958 C959 C960 C961 C962 C963 C964 C965 C966 C967 C968 C969 C970 C971 C972 C973 C974 C975 C976 C977 C978 C979 C980 C981 C982 C983 C984 C985 C986 C987 C988 C989 C990 C991 C992 C993 C994 C995 C996 C997 C998 C999 C100 IC318 IC317 IC316 IC315 IC314 IC313 IC312 IC311 IC310 IC309 IC308 IC307 IC306 IC305 IC304 IC303 IC302 IC301 IC290 IC289 IC288 IC287 IC286 IC285 IC284 IC283 IC282 IC281 IC280 IC190000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

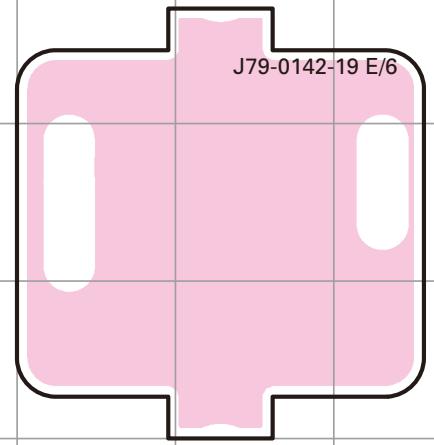

TX-RX UNIT (E/6) : VCO A SECTION
J79-0142-19 E/6

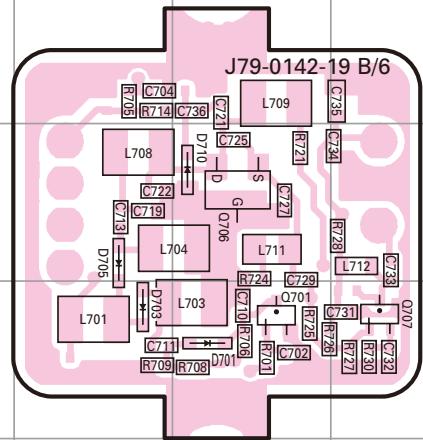

TX-RX UNIT (B/6) : VCO A SECTION
J79-0142-19 B/6 L708 L709 L701 L703 L704 L705 L706 L708 L709 L710 L711 L712 L713 L714 L715 L716 L717 L718 L719 L720 L721 L722 L723 L724 L725 L726 L727 L728 L729 L730 L731 L732 L733 R705 R706 R707 R708 R709 R710 R711 R712 R713 R714 R715 R716 R717 R718 R719 R720 R721 R722 R723 R724 R725 R726 R727 R728 R729 R730 R731 R732

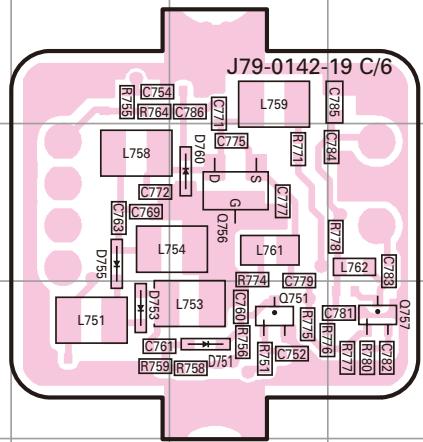

TX-RX UNIT (C/6) : VCO B SECTION
J79-0142-19 C/6 R758 C754 L759 C785 R764 C786 C771 D760 C775 S C772 C769 D755 L758 C763 L754 C760 L753 D763 C761 R759 R758 D751 L751 C752 C751 R774 C779 Q751 R775 C781 C782 R770 C783 L762 C781 R781 C780 O757

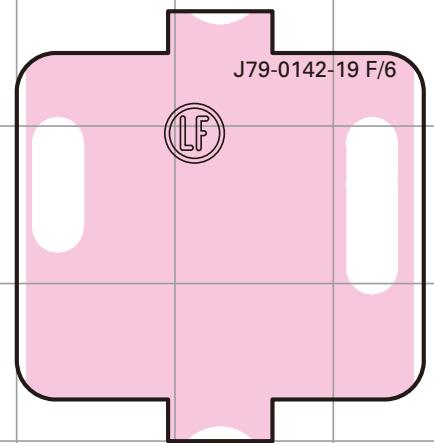

TX-RX UNIT (F/6) : VCO B SECTION

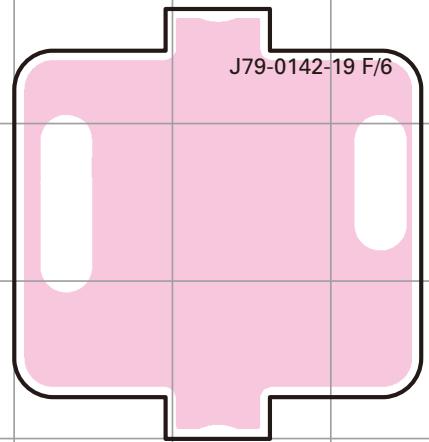

J79-0142-19 F/6

Ref. No.AddressRef. No.AddressRef. No.Address
IC9166EQ75713JD75113I
IC9178IQ8026LD75313H
IC9187HQ9165HD75512H
IC9196GQ9175GD76012I
IC9206HQ9186GD9166G
IC9217JQ9528JD9516D
Q70113FQ9548JD9527D
Q70612FD70113FD9537D
Q70713GD70313ED9558J
Q75113ID70512E
Q75612ID71012F

TM-D710A/D710E PC BOARD

PC BOARD TM-D710A/D710E

TX-RX UNIT (X57-731X-XX) (D/6) : CONTROL SECTION

0-11 : K 0-21 : M4 2-71 : E Foil side view (J79-0142-19 D/6)

TX-RX UNIT (X57-731X-XX) (D/6) : CONTROL SECTION

0-11 : K 0-21 : M4 2-71 : E Foil side view (J79-0142-19 D/6)

J79-0142-19 D/6 Layer 1 Layer 2 Layer 3 Layer 4 Coil side IC801 IC952 3 R987 C958 C957 IC951 R552 R553 C954 R555 R556 R557 R558 R559 R560 R561 R562 SOC RXD PKD PKS TXD GND PR PB PR C362 C363 C364 C365 C366 C367 C368 C369 C370 C371 C372 C373 C374 C375 C376 C377 C378 C379 C380 C381 C382 C383 C384 C385 C386 C387 C388 C389 C390 C391 C392 C393 C394 C395 C396 C397 C398 C399 C400 C401 C402 C403 C404 C405 C406 C407 C408 C409 C410 C411 C412 C413 C414 C415 C416 C417 C418 C419 C420 C421 C422 C423 C424 C425 C426 C427 C428 C429 C430 C431 C432 C433 C434 C435 C436 C437 C438 C439 C440 C441 + C804 C805 C806 C807 C808 C809 C810 C811 C812 C813 C814 C815 C816 C817 C818 C819 C820 C821 C822 C823 C824 C825 C826 C827 C828 C829 C830 C831 C832 C833 C834 C835 C836 C837 C838 C839 C840 C841 C842 C843 C844 C845 C846 C847 C848 C849 C850 C851 C852 C853 C854 C855 C856 C857 C858 C859 C860 C861 C862 C863 C864 C865 C866 C867 C868 C869 C870 C871 C872 C873 C874 C875 C876 C877 C878 C879 C880 C881 C882 C883 C884 C885 C886 C887 C888 C889 C890 C891 C892 C893 C894 C895 C896 C897 C898 C899 C900 C901 C902 C903 C904 C905 C906 C907 C908 C909 C910 C911 C912 C913 C914 C915 C916 C917 C918 C919 C920 C921 C922 C923 C924 C925 C926 C927 C928 C929 C930 C931 C932 C933 C934 C935 C936 C937 C938 C939 C940 C941 C942 C943 C944 C945 C946 C947 C948 C949 C950 C951 C952 C953 C954 C955 C956 C957 C958 C959 C960 A F B S M T O N E I R Q R S T U T V W X Y Z Y Z X Y Z X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X I AF B S M T O N E I R Q R S T U T V W X Y Z Y Z X Y Z X Y Z X Y Z X Y Z X Y Z X Y Z X Y Z X Y Z X Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z Y Z YZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZYZVCCN60 CNN60 CNN60 CNN60 CNN60 CNN60 CNN60 CNN60 CNN60 CNN60 CNN60 CNN60 CNN60 CNN60 CNN60 CNN60 CNN60 CNN60 CNN60 CNN60 CNN60 CNN60 CNN60 CNN60 CNN60 CNN60CNN60CNN60CNN60CNN60CNN60CNN60CNN60CNN60CNN60CNN60CNN60CNN60CNN60CNN60CNN60CNN60CNN60CNN60CNN60CNN60CNN60CNN60CNN60CNN60CNN60SNM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDMSDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SDM SMD SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMND SMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMDSMTDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDMDFMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDMSDSMDTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSHTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSMTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTDSXTTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSXTSxCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSCSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSSssCMnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDCnDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCTDOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKOCKoSCPCDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPKDKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLKPLkNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNCNAEACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACACAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUGAAUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUUCUucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuucuuc uucuuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc uuc unununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununununumcncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncncccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccnnccmmcscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdscnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsnsdcsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdsmsdbmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmddmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccccc

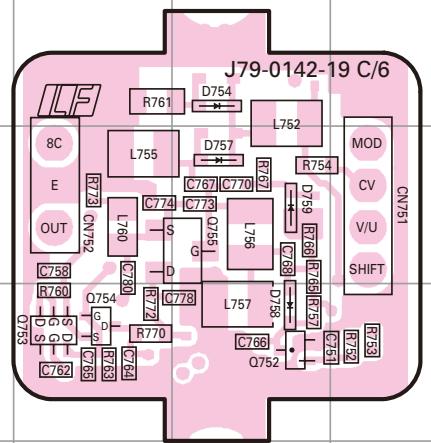

TX-RX UNIT (F/6) : VCO B SECTION
J79-0142-19 F/6 LF

TX-RX UNIT (C/6) : VCO B SECTION
KENWOOD TM-D710E - PC BOARD TM-D710A/D710E - 3

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : KENWOOD

Modèle : TM-D710E

Catégorie : Radio amateur
