Type de produit	Autoradio CD/MP3/WMA avec tuner FM/AM et RDS
Marque	JVC
Modèle	KD-G343
Dimensions (installation)	182 mm × 52 mm × 160 mm (L × H × P)
Dimensions (panneau)	188 mm × 58 mm × 13 mm
Poids	1,3 kg (sans accessoires)
Alimentation	CC 14,4 V (11 V à 16 V admissibles), masse négative
Puissance de sortie max	50 W par canal (avant/arrière)
Puissance RMS	19 W par canal sous 4 Ω, 40 Hz–20 kHz, <0,8% DHT
Impédance de charge	4 Ω (4 à 8 Ω admissible)
Plage de fréquences tuner FM	87,5 MHz – 108,0 MHz
Plage de fréquences tuner AM (PO)	522 kHz – 1 620 kHz
Plage de fréquences tuner AM (GO)	144 kHz – 279 kHz
Formats audio supportés	CD audio, CD Text, CD-R/RW, MP3, WMA
Fonctions RDS	PTY, TA, AF/REG, recherche de programme, horloge automatique
Égaliseur préréglé (c-EQ)	ROCK, CLASSIC, POPS, HIP HOP, JAZZ, USER
Réglages sonores	Graves, aigus, balance, fader, loudness
Entrée auxiliaire	Prise AUX 3,5 mm sur panneau avant
Panneau amovible	Oui, avec touche de libération
Température de fonctionnement	0 °C à +40 °C
Entretien	Nettoyer les connecteurs avec un coton-tige imprégné d'alcool ; utiliser un chiffon doux pour les disques
Sécurité	Carte d'identification numérotée fournie ; arrêter la voiture avant toute opération complexe ; ne pas augmenter le volume excessivement
Accessoires inclus	Manuel d'utilisation, carte d'identification, accessoires d'installation (non détaillés)
Réparabilité	Aucune pièce réparable par l'utilisateur ; confier toute réparation à un personnel qualifié ; laser classe 1

FOIRE AUX QUESTIONS - KD-G343 JVC

Comment réinitialiser l'autoradio JVC KD-G343 ?

Pour réinitialiser, appuyez sur la touche de réinitialisation située sur le panneau avant (généralement accessible avec un stylo). Attention : vos préréglages seront effacés. Consultez la page 2 de la notice.

Que faire si le disque ne s'éjecte pas ?

Si le disque ne s'éjecte pas, essayez de maintenir enfoncée la touche d'éjection (triangle) pendant quelques secondes. Si cela ne fonctionne pas, réinitialisez l'appareil. En dernier recours, insérez délicatement un objet fin pour forcer l'éjection, mais faites attention de ne pas endommager le mécanisme.

Comment activer la fonction RDS et les informations routières (TA) ?

Appuyez sur la touche T/P pour activer l'attente TA. L'indicateur TP doit s'allumer. Si l'indicateur clignote, accordez une station FM RDS qui diffuse des données TA. Vous pouvez également régler le volume TA dans le menu PSM (TA VOL).

Mon autoradio n'affiche pas les noms de fichiers MP3 correctement ?

L'appareil affiche uniquement les caractères d'un octet (lettres majuscules, chiffres et symboles limités). Les caractères spéciaux ou accentués peuvent ne pas s'afficher correctement. Vérifiez que vos fichiers sont balisés correctement (ID3 v1 ou v2).

Comment régler l'horloge sur le JVC KD-G343 ?

En mode PSM, sélectionnez CLOCK H pour régler les heures et CLOCK M pour les minutes. Vous pouvez aussi choisir le format 12h/24h. Si vous êtes sur une station FM RDS, vous pouvez activer CLK ADJ pour une synchronisation automatique.

Puis-je connecter un appareil externe comme un smartphone ?

Oui, l'autoradio dispose d'une prise AUX (entrée auxiliaire) sur le panneau avant. Branchez votre appareil via un câble jack 3,5 mm, puis sélectionnez la source AUX avec la touche SRC. Vous pouvez ajuster le niveau d'entrée dans le menu PSM (AUX ADJ).

Comment améliorer la réception FM si elle est mauvaise ?

Assurez-vous que l'antenne est bien connectée. En mode FM, vous pouvez activer le mode MONO (touche MO) pour réduire le bruit. Utilisez également la fonction IF BAND dans le menu PSM réglée sur WIDE ou AUTO selon les interférences.

L'autoradio chauffe-t-il ? Est-ce normal ?

Un léger échauffement est normal en fonctionnement. Cependant, si la température intérieure de la voiture est élevée (soleil direct), attendez que l'habitacle refroidisse avant d'utiliser l'appareil. Ne couvrez pas les ouvertures de ventilation.

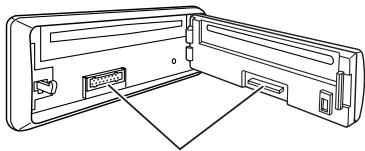

Comment nettoyer les connecteurs du panneau amovible ?

Utilisez un coton-tige ou un chiffon doux imbibé d'alcool isopropylique pour frotter délicatement les connecteurs métalliques à l'arrière du panneau et sur le châssis. Cela permet de maintenir un bon contact électrique.

Que signifient les indicateurs AF et REG sur l'affichage ?

AF signifie Fréquence Alternative : l'autoradio recherche automatiquement une meilleure fréquence pour la même station RDS. REG (Régional) maintient le même programme régional. Ces fonctions sont réglables dans le menu PSM sous AF-REG.

MODE D'EMPLOI KD-G343 JVC

Pour annuler la démonstration des affichages, référez-vous à la page 5.

Pour l'installation et les raccordements, se référer au manuel séparé.

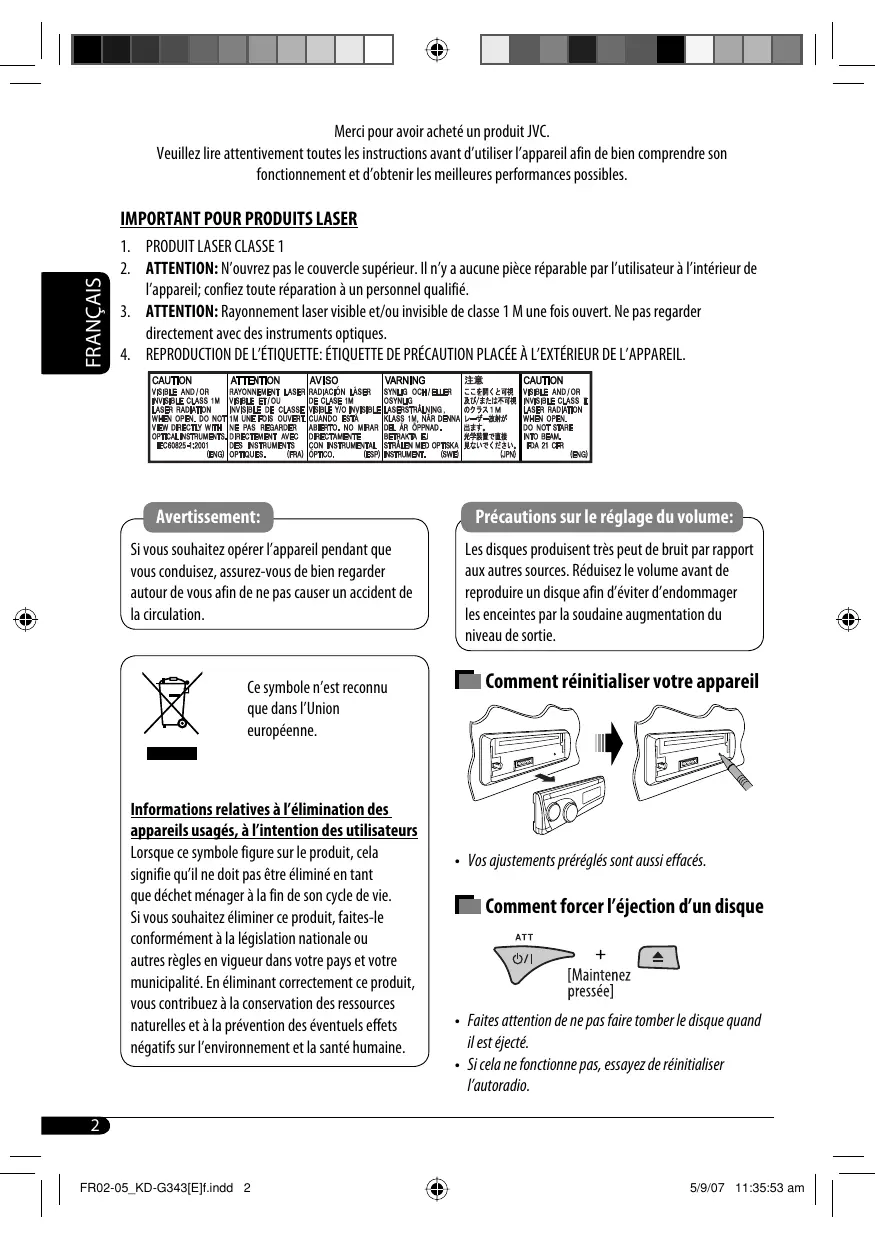

1. PRODUIT LASER CLASSE 1
2. ATTENTION : N'ouvrez pas le couvercle supérieur. Il n'y a aucune pièce réparable par l'utilisateur à l'intérieur de l'appareil ; confiez toute réparation à un personnel qualifié.
3. ATTENTION : Rayonnement laser visible et/ou invisible de classe 1M une fois ouvert. Ne pas regarder directement avec des instruments optiques.
4. REPRODUCTION DE L'ÉTIQUETTE : ÉTIQUETTE DE PRÉCAUTION PLACÉE À L'EXTÉRIEUR DE L'APPAREIL.

CAUTION	ATTENTION	AVISO	VARNING	CONCLUSION
VISIBLE AND/OR INAVAILABLE CLASS 1M	RAYONNEMENT LASER	RADIAGION LASER	SYNUG OH/ELLER	VISIBLE AND/OR INAVAILABLE CLASS 2
LASER RADIATION	VISIBLE ET/ÜO INAVAILABLE DE CLASSE	DE CLASE IM	OSYNLIG	YOU ARE THE LAR
OPEN. DO NOT	UME FONE OUVERT.	VISIBLE VO INAVAILABLE	LASER STRALTLING	YOU ARE THE LAR
INVEGREFTLY WITH	UNIFINE COLORECTOMA	CUANDO ESTA	CLASS 1M, NAR DENNA	YOU ARE THE LAR
OPTICAL INSTRUMENTS	DIRECTEMENT AVEC.	NO MIRAR	BETRAKTA EJ	YOU ARE THE LAR
ECO8600-1251	DES INSTRUMENTS	DIRECTEMENT AVEC.	STRIAL MED I MPOSS (INSTRUMENT. GWS)	YOU ARE THE LAR
(ENG)	OPTICENS. (FRA)	OPTICO. (ESP)	(ENG)	YOU ARE THE LAR

Avertissement :

Si vous souhaitez utiliser l'appareil pendant que vous conduisez, assurez-vous de bien regarder autour de vous afin de ne pas causer un accident de la circulation.

Ce symbole n'est reconnu que dans l'Union européenne.

Informations relatives à l'élimination des appareils usagés, à l'intention des utilisateurs

Lorsque ce symbole figure sur le produit, cela signifie qu'il ne doit pas être éliminé en tant que déchet ménager à la fin de son cycle de vie. Si vous souhaitez éliminer ce produit, faites-le conformément à la législation nationale ou autres règles en vigueur dans votre pays et votre municipalité. En éliminant correctement ce produit, vous contribuez à la conservation des ressources naturelles et à la prévention des éventuels effets négatifs sur l'environnement et la santé humaine.

Précautions sur le réglage du volume :

Les disques produisent très peu de bruit par rapport aux autres sources. Réduisez le volume avant de reproduire un disque afin d'éviter d'endommager les enceintes par la soudaine augmentation du niveau de sortie.

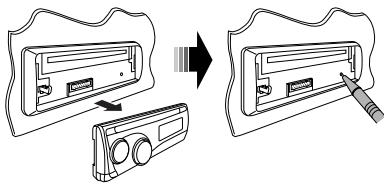

Comment réinitialiser votre appareil

Vos ajustements préréglés sont aussi effacés.

Comment forcer l'éjection d'un disque

• Faites attention de ne pas faire tomber le disque quand il est éjecté.
• Si cela ne fonctionne pas, essayez de réinitialiser l'autoradio.

Comment utiliser la touche M MODE

Si vous appuyez sur M MODE, l'autoradio entre en mode de fonction, et les touches numériques et les touches

/ fonctionnent comme touches de fonction.

Ex. : Quand la touche numérique 2 fonctionne comme touche MO (monophonique).

Pour utiliser à nouveau ces touches pour leurs fonctions originales après avoir appuyé sur M MODE, attendez 5 secondes sans appuyer sur aucune de ces touches jusqu'à ce que le mode de fonction soit annulé ou appuyez de nouveau sur M MODE.

Retrait du panneau de commande

Fixation du panneau de commande

Les illustrations du panneau de commande utilisées dans ce manuel correspondent au KD-G343/KD-G341.

TABLE DES MATIÈRES

Panneau de commande KD-G343/KD-G342/KD-G341 4

Pour commencer 5 Opérations de base. 5

Fonctionnement de la radio 6

Utilisation du système FM RDS. 7 Recherche de votre programme FM RDS préféré

Opérations des disques 9 Lecture d'un disque dans l'autoradio 9

Ajustements sonores. 12

Réglages généraux—PSM 13

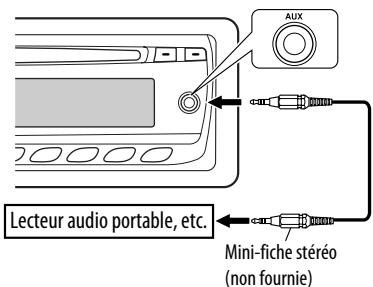

Utilisation d'un autre appareil extérieur 15

Entretien 16

Pour en savoir plus à propos de cet autoradio 17

Guide de dépannage 19

Spécifications 21

Pour des raisons de sécurité, une carte d'identification numérotée est fournie avec cet appareil, et le même numéro d'identification est imprimé sur le châssis de l'appareil. Conservez cette carte dans un endroit sûr ; elle pourrait aider les autorités à identifier votre appareil en cas de vol.

Pour votre sécurité...

• N'augmentez pas trop le volume car cela bloquerait les sons de l'extérieur, rendant la conduite dangereuse.
• Arrêtez la voiture avant de réaliser toute opération compliquée.

Température à l'intérieur de la voiture...

Si votre voiture est restée garée pendant longtemps dans un climat chaud ou froid, attendez que la température à l'intérieur de la voiture redevienne normale avant d'utiliser l'appareil.

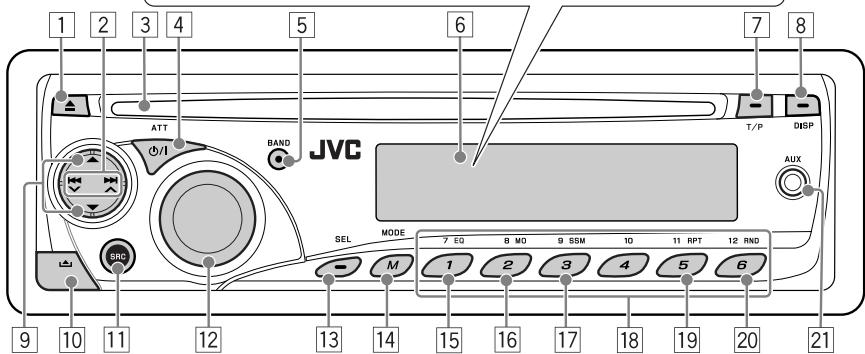

Identification des parties

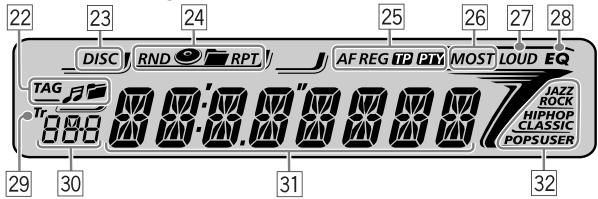

Fenêtre d'affichage

1 Touche △ (éjection) 2 Touches V/ Fente d'insertion 4 Touche φ/I ATT (attente/sous tension atténuation) 5 Touche BAND 6 Fenêtre d'affichage 7 Touche T/P (programme d'informations routières/type de programme) 8 Touche DISP (affichage) 9 Touches ▲ (haut) / ▼ (bas) 10 Touche (libération du panneau de commande) 11 Touche SRC (source) 12 Molette de commande 13 Touche SEL (sélection) 14 Touche M MODE 15 Touche EQ (égaliseur) 16 Touche MO (monophonique) 17 Touche SSM (Mémorisation automatique séquentielle des stations puissantes) 18 Touches numériques 19 Touche RPT (répétition)

20 Touche RND (aléatoire) 21 Prise d'entrée AUX (auxiliaire) Indicateurs d'informations du disque—TAG (balise d'information), (plage/fichier), (dossier) 23 Indicateur DISC Indicateurs de mode de lecture / indicateurs d'option—RND (aléatoire), (disque), (dossier), RPT (répétition) Indicateurs RDS—AF, REG, TP, PTY 26 Indicateurs de réception du tuner—MO (monophonique), ST (stéréo) 27 Indicateur LOUD (loudness) 28 Indicateur EQ (égaliseur) 29 Indicateur Tr (plage) 30 Affichage de la source / Numéro de plage / Numéro de dossier / Indicateur de niveau de volume / Indicateur de compte à rebours 31 Affichage principal 32 Indicateurs de mode sonore (c-EO: égaliseur personnalisé)—JAZZ, ROCK, HIP HOP, CLASSIC, POPS, USER

Pour commencer

Opérations de base

1 Mise sous tension de l'appareil.

• Vous ne pouvez pas sélectionner "CD" comme source de lecture s'il n'y a pas de disque dans l'appareil.

Pour le tuner FM/AM

BAND

4 Ajuste le volume.

[Tournez]

VOL 20

Le niveau de volume apparaît.

5 Ajustez le son comme vous le souhaitez. (Voir page 12.)

Pour couper le volume momentanément (ATT) Pour rétablier le son, appuyez de nouveau sur la touche.	ATT Φ/1
Pourmettre l'appareil hors tension	ATT Φ/1 [Maintenez pressée]

Réglages de base

• Référez-vous aussi aux "Réglages généraux—PSM" aux pages 13 à 15.

Annulation de la démonstration des affichages

Choisissez "DEMO", puis "DEMO OFF".

2 Réglage de l'horloge

Choisissez "CLOCK H" (heures), puis ajustez les heures.

Choisissez "CLOCK M" (minutes), puis ajustez les minutes.

Choisissez "24H/12H", puis choisissez "24H" (heures) ou "12H" (heures).

Pour vérifier l'heure actuelle pendant que l'appareil est hors tension

DISP

L'horloge est affichée sur l'affichage pendant environ 5 secondes. Voir aussi page 13.

Fonctionnement de la radio

1

2

S'allume lors de la réception d'une émission FM stéréo avec un signal suffisamment fort.

88.3

Démarrez la recherche d'une station.

3

Quand une station est reçue, la recherche s'arrête.

Pour arrêter la recherche, appuyez de nouveau sur la même touche.

Pour accorder une station manuellement

À l'étape 3 ci-dessus...

1

2 Choisissez une fréquence de station souhaitée.

Quand une émission FM stéréo est difficile à recevoir

S'allume quand le mode monophonique est mis en service.

La réception est améliorée, mais l'effet stéréo est perdu.

Pour rétablir l'effet stéréo, répétez la même procédure. "MONO OFF" apparaît et l'indicateur MO s'éteint.

Mémorisation des stations

Vous pouvez prérégler six stations pour chaque bande.

Préréglage automatique des stations FM—SSM (Mémorisation automatique séquentielle des stations puissantes)

1 Choisissez la bande FM (FM1 - FM3) pour laquelle vous souhaitez mémoriser les stations.

2

3

Les stations FM locales avec les signaux les plus forts sont recherchées et mémorisées automatiquement dans la bande FM.

Préréglage manuel

Ex. : Mémorisation de la station FM de fréquence 92,5 MHz sur le numéro de préréglage 4 de la bande FM1.

2 Choisissez la station préréglée (1-6) souhaitée.

Pour vérifier l'heure actuelle pendant l'écoute d'une station FM (non RDS) ou AM

• Pour les stations FM RDS, référez-vous à la page 9.

Fréquence ↔ Horloge

Utilisation du système FM RDS

Présentation du système RDS

Le système RDS (Radio Data System) permet aux stations FM d'envoyer un signal additionnel en même temps que le signal de leur programme ordinaire.

En recevant les données RDS, cet autoradio peut effectuer ce qui suit :

• Recherche de type de programme (PTY) (voir ci-après)
• Attente de réception TA (informations routières) et PTY (voir pages 8, 9 et 14)
• Poursuite du même programme automatiquement — Poursuite de réception en réseau (voir page 9)
• Recherche de programme (voir pages 9 et 14)

Recherche du programme FM RDS préféré

Vous pouvez accorder une station diffusant votre programme préféré en effectuant une recherche par code PTY.

• Pour mémoriser vos types de programme préférés, référez-vous à ce qui suit.

2 Choisissez un de vos types de programme préféré.

Choisissez un des codes PTY (voir page 9).

[Tournez]

3 Démarrez la recherche de votre programme préféré.

S'il y a une station diffusant un programme du code PTY que vous avez choisi, la station est accordée.

Mémorisation de vos types de programme préférés

Vous pouvez mémoriser six de vos types de programme préféré.

Préréglez les types de programme sur les touches numériques (1-6) :

1	2	3	4	5	6
POP M	ROCK M	EASY M	CLASSICS	AFFAIRS	VARIED

1 Choisissez un code PTY (voir pages 7 et 8). 2 Choisissez le numéro de préréglage (1-6) sur lequel vous souhaitez mémoriser le code.

[Maintenez pressée]

Ex. : Quand "ROCK M" est choisi

3 Répétez les étapes 1 et 2 pour mémoriser d'autres codes PTY sur d'autres numéros de préréglage. 4 Terminez la procédure.

T/P [Maintenez pressée]

Utilisation de l'attente de réception

Attente de réception TA

L'attente de réception TA permet à l'appareil de commuter temporairement sur des informations routières (TA) à partir de n'importe quelle source autre que AM.

Le volume change sur le niveau de volume TA préréglé si le niveau actuel est inférieur au niveau préréglé (voir page 14).

Pour mettre en service l'attente de réception TA

L'indicateur TP (programme d'informations routières) s'allume ou clignote.

• Si l'indicateur TP s'allume, c'est que l'attente de réception TA est en service.
• Si l'indicateur TP clignote, c'est que l'attente de réception TA n'est pas encore en service. (Cela se produit quand vous écoutez une station FM sans les signaux RDS nécessaires à l'attente de réception TA). Pour mettre en service l'attente de réception TA, accordez une autre station diffusant ces signaux. L'indicateur TP s'arrête de clignoter et reste allumé.

Pour mettre hors service l'attente de réception TA

L'indicateur TP s'éteint.

Attente de réception PTY

L'attente de réception PTY permet à l'appareil de commuter temporairement sur votre programme PTY préféré à partir de n'importe quelle source sauf AM.

Pour mettre en service et choisir le code PTY préféré pour l'attente de réception PTY, référez-vous à la page 14.

L'indicateur PTY s'allume ou clignote.

Si l'indicateur PTY s'allume, c'est que l'attente de réception PTY est en service. - Si l'indicateur PTY clignote, c'est que l'attente de réception PTY n'est pas encore en service. Pour mettre en service l'attente de réception PTY, accordez une autre station diffusant ces signaux. L'indicateur PTY s'arrête de clignoter et reste allumé.

Pour mettre hors service l'attente de réception PTY, choisissez "OFF" pour le code PTY (référez-vous à la page 14). L'indicateur PTY s'éteint.

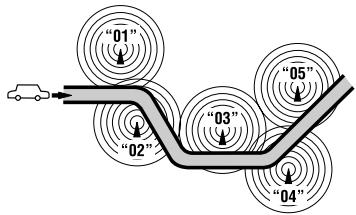

Poursuite du même programme — Poursuite de réception en réseau

Lorsque vous conduisez dans une région où la réception FM n'est pas suffisamment forte, cet autoradio accorde automatiquement une autre station FM RDS du même réseau, susceptible de diffuser le même programme avec un signal plus fort (voir l'illustration ci-dessous).

À l'expédition de l'usine, la poursuite de réception en réseau est en service.

Pour changer le réglage de la poursuite de réception en réseau, référez-vous à "AF-REG" à la page 14.

Programme A diffusé sur une zone de fréquence différente (01 à 05)

Sélection automatique des stations — Recherche de programme

Normalement, quand vous appuyez sur les touches numériques, les stations préréglées sont accordées. Si les signaux des stations préréglées FM RDS ne permettent pas une bonne réception, cet appareil utilise les données AF et accorde une autre station diffusant le même programme que la station préréglée originale.

• Il faut un certain temps à cet appareil pour accorder une autre station en utilisant la recherche de programme.
• Référez-vous aussi à la page 14.

Pour vérifier l'heure actuelle pendant l'écoute d'une station FM RDS

DISP

Nom de la station (PS) → Fréquence de la station → Type de programme (PTY) → Horloge → (retour au début)

Codes PTY

NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIORED, POP M (musique), ROCK M (musique), EASY M (musique), LIGHT M (musique), CLASSICS, OTHER M (musique), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (musique), OLDIES, FOLK M (musique), DOCUMENT

Opérations des disques

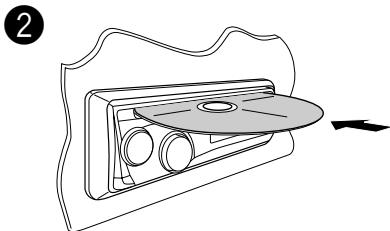

Lecture d'un disque dans l'autoradio

1 Mise sous tension de l'appareil.

Toutes les plages sont reproduites répétitivement jusqu'à ce que vous changiez la source ou éjectiez le disque.

Suite à la page suivante

Pour arrêter la lecture et éjecter le disque • Appuyez sur SRC pour écouter une autre source de lecture.	△
Pour faire avancer ou recyclerrapidement la plage	[Maintenez pressée]
Pour aller à la plage suivante ou précédente	△
Pour aller au dossiers suivant ou précédent (seulément pour les disques MP3 ou WMA)	△

Pour localiser directement une plage particulière (pour les CD) ou un dossier particulier (pour les disques MP3 ou WMA)

Pour désirer un nombre compris entre 01 et 06 :

Pour choisir un numéro compris entre 07 et 12 :

[Maintenez pressée]

• Pour utiliser l'accès direct aux dossiers sur un disque MP3/WMA, il faut qu'un numéro de 2 chiffres soit affecté au début du nom des dossiers—01, 02, 03, etc.

Pour désirer une plage particulière dans un dossier (pour les disques MP3 ou WMA) :

Autres fonctions principales

Pour sauter les plages rapidement pendant la lecture

• Pour les disques MP3 ou WMA, vous pouvez sauter des plages à l'intérieur du même dossier.

Ex. : Pour choisir la plage 32 lors de la lecture d'une plage dont le numéro ne possède qu'un seul chiffre (1 à 9)

Chaque fois que vous appuyez sur la touche, vous pouvez sauter 10 plages.

• À partir de la dernière plage, la première plage est choisie et vice versa.

Interdiction de l'éjection du disque

Vous pouvez verrouiller un disque dans la fente d'insertion.

Pour annuler l'interdiction, répétez la même procédure.

Changement des informations sur l'affichage

DISP

Lors de la lecture d'un CD ou d'un CD Text

A→B→Titre du disque/interprète*1→ Titre de la plage*1 [J] → (retour au début)

Lors de la lecture d'une plage MP3 ou WMA

• Quand "TAG DISP" est réglé sur "TAG ON" (voir page 15)

A→B→Nom de l'album/Interprète (nom du dossier*2)[TAG]→Titre de la plage (Nom du fichier*2)[TAG] → (retour au début)

• Quand "TAG DISP" est réglé sur "TAG OFF"

A→B→Nom du dossier [ ] → Nom du fichier [ ] → (retour au début)

A : Durée de lecture écoulée avec la plage actuelle B : Horloge avec le numéro de la plage actuelle

[ ] : L'indicateur correspondant s'allume sur l'affichage.

1 Si le disque actuel est un CD audio, "NO NAME" apparaît. 2 Si un fichier MP3/WMA n'a pas de balise d'information, le nom du dossier et le nom du fichier apparaissent. Dans ce cas, l'indicateur TAG ne s'allume pas.

Sélection des modes de lecture

Vous pouvez utiliser un des modes de lecture suivants à la fois.

1

2 Choisissez le mode de lecture souhaité.

Lecture répétée

11 RPT

Mode Reproduit répétitivement

TRK RPT : La plage actuelle. [RPT]

FLDR RPT* : Toutes les plages du dossier actuel.

Mode Reproduit dans un ordre aléatoire

FLDR RND*: Toutes les plages du dossier actuel, puis les plages du dossier suivant, etc. [RND]

ALL RND: Toutes les plages du disque actuel. [RND]

RND OFF : Annulation.

• Uniquement lors de la lecture d'un disque MP3 ou WMA.

[ ] : L'indicateur correspondant s'allume sur l'affichage.

Ajustements sonores

Vous pouvez sélectionner un mode sonore préréglé adapté à votre genre de musique (c-EQ: égaliseur personnalisé).

1

2

Valeurs prérégléesIndication (Pour)	BAS(graves)	TRE(aigus)	LOUD(loudness)
USER(Pas d'effet)	00	00	OFF
ROCK(Musique rock ou disco)	+03	+01	ON
CLASSIC(Musique classique)	+01	-02	OFF
POPS(Musique légère)	+04	+01	OFF
HIP HOP(Musique funk ou rap)	+02	00	ON
JAZZ(Musique jazz)	+02	+03	OFF

Ajustement du son

Vous pouvez ajuster les caractéristiques du son comme vous le souhaitez.

1

2

Indication, [Plage]

BAS*1 (graves), [-06 à +06]

Ajuste les graves.

TRE*1 (aigus), [-06 à +06]

Ajuste les aigus.

FAD*2 (fader), [R06 à F06]

Ajustez la balance avant-arrière des enceintes.

BAL (balance), [L06 à R06]

Ajustez la balance gauche-droite des enceintes.

LOU D*1 (loudness), [LOUD ON ou LOUD OFF]

Accentue les basses et hautes fréquences pour produire un son plus équilibré aux faibles niveaux de volume.

VOL (volume), [00 à 50 ou 00 à 30]*3

Ajuste le volume.

1 Quand vous ajustez les graves, les aigus ou le loudness, les ajustements réalisés sont mémorisés pour le mode sonore actuel (c-EQ), y compris "USER". 2 Si vous utilisez un système à deux enceintes, réglez le niveau du fader sur "00". *3 Dépend du réglage de commande de gain de l'amplificateur. (Voir page 15 pour les détails.)

Réglages généraux — PSM

Vous pouvez changer les options PSM (mode des réglages préférés) du tableau ci-dessous, aux pages 14 et 15.

2 Choisissez une option PSM.

3 Ajustez l'option PSM selon vos besoins.

[Tournez]

4 Répétez les étapes 2 et 3 pour ajuster les autres options PSM si nécessaire. 5 Terminez la procédure.

Indications	Élément (____: Rédlage initial)	Réglages pouvant êtreCHOISIS, [page de référence]
DEMO Démonstration des affichages	· DEMO ON · DEMO OFF	: La démonstration des affichages entre en service si aucune opération n'est réalisée pendant environ 20 secondes, [5]. : Annulation.
CLK DISP*1 Affichage de l'horloge	· ON · OFF	: L'horloge apparait sur l'affichage tout le temps quand l'apparéil est hors tension. : Annulation; appuyer sur DISP affiche l'horloge pendant environ 5 secondes quand l'appareil est hors tension, [5].
CLOCK H Ajustement des heures	0 – 23 (1 – 12)	[Réglage initial: 0 (0:00)], [5].
CLOCK M Ajustement des minutes	00 – 59	[Réglage initial: 00 (0:00)], [5].
24H/12H Mode d'affichage de l'houre	· 24H · 12H	: Référez-vous aussi à la page 5 pour le réglage.

*1 Si l'alimentation de l'appareil n'est pas coupée quand vous coupez le contact de la voiture, il est recommandé que vous choisissiez "OFF" pour ne pas user la batterie de la voiture.

Suite à la page suivante

Indications	Élément( :Réglage initial)	Réglages pouvant êtreCHOISIS, [page de référence]
CLK ADJ *2Ajustement de l'horloge	· AUTO· OFF	: L'horloge intégrée est ajustée automatiquement en utilisant les données CE (horloge) comprises dans le signal RDS. : Annulation.
AF-REG *2Fréquence alternative/réception régionale	· AF· AF REG· OFF	: Quand les signaux actuellément reçus deviennent faibles, l'appareil commute sur une autre station (le programme peut différer de celui actuellément reçu), [9, 17].· L'indicateur AF s'allume. : Quand les signaux actuellément reçus deviennent faibles, l'appareil commute sur une autre station diffusant le même programme. · Les indicateurs AF et REG s'allument. : Annulation.
PTY-STBY *2Attente PTY	OFF, codes PTY	Met en service l'attente de réception PTY avec un des codes PTY, [9].
TAVOL *2Volume des informations routières	VOL 00- VOL 50(ou VOL 00- VOL 30)*3	[Réglage initiaI: VOL 15]
P-SEARCH *2Recherche de programme	· ON· OFF	: Met en service la recherche de programme, [9]. : Annulation.
DIMMERGradateur	· ON· OFF	: Assombrit l'éclairage de l'affichage de des touches. : Annulation.
TELSourdine téléphonique	· MUTING1/MUTING 2· OFF	: Choisissez le mode qui permet de couper le son lors de l'utilisation d'un téléphone cellulaire. : Annulation.
SCROLL *4Défillement	· ONCE· AUTO· OFF	: Fait défiler une fois les informations affichées. : Répète le défilament (à 5 secondes d'intervalle). : Annulation.· Appuyer sur DISP pendant plus d'une seconde peut faire défiler l'affichage quelque que soit le réglage utilisé.

2 Uniquement pour les stations FM RDS. 3 Dépend de la commande de gain de l'amplificateur. *4 Certains caractères ou symboles n'apparaissent pas correctement (ou un blanc apparaît à leur place) sur l'afficheur.

Indications	Élément(____: Réglageinitial)	Réglages pouvant être choisis, [page de référence]
AUX ADJAjustement du niveaud'entrée auxiliaire	A.ADJ 00—A.ADJ 05	: Permet d'ajuster le niveau d'entrée auxiliaire correctement afind'éviter une soudaine augmentation du niveau de sortie lorsque vouschangez la source de l'apparil extérieur connecté à la prise AUXdu panneau de commande sur une autre source.
TAG DISPAffichage des balises	• TAG ON• TAG OFF	: Affiche les informations des balises lors de la lecture d'une plageMP3/WMA, [11].: Annulation.
AMP GAINCommande du gainde l'amplificateur	• LOW PWR• HIGH PWR	: VOL 00 – VOL 30 (Choisissez ce réglage si la puissance maximum desenceintes est inférieure à 50 W pour éviter tout dommage.): VOL 00 – VOL 50
IF BANDBande de la fréquenceintermédiaire	• AUTO• WIDE	: Augmente la sélectivité du tuner pour réduire les bruits d'interférenceentre les stations proches. (L'effect stéréo peut être perdu.): Il y a des bruits d'interférence des stations adjacentes, mais la qualitédu son n'est pas dégradée et l'effect stéréo est conservé.

Utilisation d'un autre appareil extérieur

Vous pouvez connecter un appareil extérieur à la prise d'entrée AUX (auxiliaire) sur le panneau de commande.

Mettez l'appareil connecté sous tension et démarrez la lecture de la source.

3 Ajustez le volume.

Ajustez le son comme vous le souhaitez. (Voir page 12.)

Pour vérifier l'heure de l'horloge tout en écoutant un appareil extérieur

Entretien

Comment nettoyer les connecteurs

Un débranchement fréquent détériorera les connecteurs. Pour minimiser ce problème, frottez périodiquement les connecteurs avec un coton-tige ou un chiffon imprégné d'alcool, en faisant attention de ne pas endommager les connecteurs.

Connecteurs

Condensation d'humidité

De la condensation peut se produire sur la lentille à l'intérieur de l'appareil dans les cas suivants :

• Après le démarrage du chauffage dans la voiture.
• Si l'intérieur de la voiture devient très humide.

Si cela se produit, l'appareil risque de ne pas fonctionner correctement. Dans ce cas, éjectez le disque et laissez l'autoradio sous tension pendant quelques heures jusqu'à ce que l'humidité se soit évaporée.

Comment manipuler les disques

Pour retirer un disque de sa boîte, faites pression vers le centre du boîtier et soulevez légèrement le disque en le tenant par ses bords.

Tenez tous les disques par leurs bords. Ne touchez pas la surface enregistrée. Pour remettre un disque dans sa boîte, insérez-le délicatement sur le support central (avec la surface imprimée dirigée vers le haut). Conservez les disques dans leur boîte quand vous ne les utilisez pas.

Support central

Pour garder les disques propres

Si le disque est sale, sa lecture risque d'être déformée. Si un disque est sale, essuyez-le avec un chiffon doux, en ligne droite du centre vers les bords.

• N'utilisez pas de solvant (par exemple, un nettoyant conventionnel pour disque vinyle, un vaporisateur, un diluant, du benzène, etc.) pour nettoyer les disques.

Pour produire un disque neuf

Les disques neufs ont parfois des ébarbures sur le bord intérieur et extérieur. Si un tel disque est utilisé, cet autoradio risque de le rejeter.

Pour retirer ces ébarbures, frottez les bords avec un crayon, un stylo, etc.

N'utilisez pas les disques suivants :

CD Single (disque de 8 cm)

Autocollant et restes d'autocollant

Forme inhabituelle

Disque gondolé

Étiquette autocollante

Disque transparent (disque semi-transparent)

Pièces transparentes ou semi-transparentes sur la zone d'enregistrement

Pour en savoir plus à propos de cet autoradio

Opérations de base

Mise sous tension de l'appareil

• En appuyant sur SRC sur l'autoradio, vous pouvez aussi mettre l'appareil sous tension. Si la source est prête, la lecture démarre aussi.

Mise hors tension de l'appareil

• Si vous mettez l'appareil hors tension pendant l'écoute d'un disque, la lecture du disque reprendra à partir du point où elle a été interrompue la prochaine fois que vous mettez l'appareil sous tension.

Fonctionnement du tuner

Mémorisation des stations

• Pendant la recherche SSM... Toutes les stations précédemment mémorisées sont effacées et remplacées par de nouvelles.
• Les stations reçues sont préréglées sur les numéros 1 (fréquence la plus basse) à 6 (fréquence la plus haute).
• Quand la recherche SSM est terminée, la station mémorisée sur le numéro 1 est accordée automatiquement.
• Lors de la mémorisation manuelle d'une station, la station précédemment mémorisée est effacée quand une nouvelle station est mémorisée sur le même numéro de préréglage.

Utilisation du système FM RDS

• La poursuite de réception en réseau nécessite deux types de signaux RDS—PI (identification du programme) et AF (fréquence alternative) pour fonctionner correctement. Si ces données ne sont pas reçues correctement, la poursuite de réception en réseau ne fonctionne pas correctement.
• Si une annonce d'informations routières est reçue pendant l'attente de réception TA, le niveau de volume change automatiquement sur le niveau préréglé (TA VOL) si le niveau actuel est inférieur au niveau préréglé.
• Quand la recherche de fréquence alternative est mise en service (avec AF choisi), la poursuite de réception en réseau est aussi mise automatiquement en service. Inversement, la poursuite de réception en réseau ne peut pas être mise hors service sans mettre hors service la recherche de fréquence alternative. (Voir page 14.)
• Si vous souhaitez en savoir plus sur le système RDS, visitez le site http://www.rds.org.uk .

Opérations des disques

Précautions pour la lecture de disques à double face

• La face non DVD d'un disque à "DualDisc" n'est pas compatible avec le standard "Compact Disc Digital Audio". Par conséquent, l'utilisation de la face non DVD d'un disque à double face sur cet appareil n'est pas recommandée.

Généralités

Cet autoradio est conçu pour reproduire les CD/CD Text et les CD-R (enregistrables)/CD-RW (réinscriptibles) au format CD audio (CD-DA), MP3 et WMA. - Les "plages" MP3 et WMA (les termes "fichier" et "plage" sont utilisés de façon interchangeable) sont enregistrées dans des "dossiers". - Lors de l'avance ou du retour rapide d'un disque MP3 ou WMA, vous ne pouvez entendre que des sons intermittents.

Lecture d'un CD-R ou CD-RW

Utilisez uniquement des CD-R ou CD-RW "finalisés". - Cet appareil peut uniquement reproduire les fichiers du même type que ceux du premier fichier détecté sur le disque si un disque comprend à la fois des fichiers CD audio (CD-DA) et des fichiers MP3/WMA. - Cet autoradio peut reproduire les disques multisession; mais les sessions non fermées sont sautées lors de la lecture. - Certains CD-R ou CD-RW ne peuvent pas être reproduits sur cet appareil à cause de leurs caractéristiques ou des raisons suivantes:

• Les disques sont sales ou rayés.
• De l'humidité s'est condensée sur la lentille à l'intérieur de l'autoradio.
• La lentille du capteur à l'intérieur de l'autoradio est sale.
• Les fichiers sur les CD-R/CD-RW ont été gravés en utilisant la méthode d'écriture par paquet.
• Les conditions de l'enregistrement (données manquantes, etc.) ou du support (tâche, rayure, gondolage) sont incorrectes.

Suite à la page suivante

• Les CD-RW nécessitent un temps d'initialisation plus long à cause de leur indice de réflexion plus faible que celui des CD ordinaires. N'utilisez pas les CD-R ou CD-RW suivants:
• Disques avec des autocollants, des étiquettes ou un sceau protecteur collés à leur surface.
• Disques sur lesquels une étiquette peut être imprimée directement avec une imprimante à jet d'encre.

Utiliser de tels disques par haute température ou humidité peut entraîner un mauvais fonctionnement ou endommager l'appareil.

Lecture d'un disque MP3/WMA

• Cet autoradio peut reproduire les fichiers MP3/WMA portant le code d'extension .mp3 ou .wma (quel que soit la casse des lettres—majuscules/minuscules).
• Cet autoradio peut afficher le nom de l'album, l'artiste (interprète) et les balises (version 1.0, 1.1, 2.2, 2.3, ou 2.4) pour les fichiers MP3 et pour les fichiers WMA.
• Cet autoradio peut afficher uniquement les caractères d'un octet. Les autres caractères ne peuvent pas être affichés correctement.
• Cet autoradio peut reproduire les fichiers MP3/WMA respectant les conditions suivantes :
• Débit binaire : 8 kbps à 320 kbps
• Fréquence d'échantillonnage : 48 kHz, 44,1 kHz, 32 kHz (pour MPEG-1) ; 24 kHz, 22,05 kHz, 16 kHz (pour MPEG-2)
• Format du disque : ISO 9660 Level 1/Level 2, Romeo, Joliet, nom de fichier long Windows
• Le nombre maximum de caractères pour les noms de fichier/dossier varie en fonction du format du disque utilisé (et inclut les 4 caractères de l'extension—<.mp3> ou <.wma>).
• ISO 9660 Level 1 : 12 caractères maximum
• ISO 9660 Level 2 : 31 caractères maximum Romeo : 128 caractères maximum Joliet : 64 caractères maximum
• Nom de fichier long Windows : 128 caractères maximum

Cet autoradio peut reconnaître un maximum de 512 fichiers, 200 dossiers et 8 niveaux de hiérarchie.

• Cet autoradio peut reproduire les fichiers enregistrés au mode VBR (débit binaire variable).

Les fichiers enregistrés au mode VBR affichent une durée écoulée différente et ne montrent pas la durée écoulée actuelle correcte. Cette différence devient particulièrement importante après avoir réalisé une recherche.

Cet autoradio ne peut pas reproduire les fichiers suivants :

• Fichiers MP3 codés au format MP3i et MP3 PRO. Fichiers MP3 codés dans un format inapproprié. Fichiers MP3 codés avec Layer 1/2. Fichiers WMA codés sans perte, professionnels et formats vocaux. Fichiers WMA qui ne sont pas basés sur Windows Media® Audio. Fichiers au format WMA protégés contre la copie avec DRM. Fichiers qui contiennent des données telles que WAVE, ATRAC3, etc.
• La fonction de recherche fonctionne mais la vitesse de recherche n'est pas constante.

Changement de la source

• Si vous changez la source, la lecture s'arrête aussi (sans éjecter le disque).

La prochaine fois que vous choisissez "CD" comme source de lecture, la lecture du disque reprend à partir de l'endroit où elle a été interrompue.

Éjection d'un disque

• Si le disque éjecté n'est pas retiré avant 15 secondes, il est réinséré automatiquement dans la fente d'insertion pour le protéger de la poussière.
• Après avoir éjecté un disque, "NO DISC" apparaît et certaines touches ne fonctionnent pas. Insérez un autre disque ou appuyez sur SRC pour désirer une autre source de lecture.

Réglages généraux—PSM

• Si vous changez le réglage "AMP GAIN" de "HIGH PWR" sur "LOW PWR" alors que le niveau de volume est réglé au-dessus de "VOL 30", l'autoradio change automatiquement le volume sur "VOL 30".

Guide de dépannage

Ce qui apparaît être un problème n'est pas toujours sérieux. Vérifiez les points suivants avant d'appeler un centre de service.

	Symptôme	Remèdes/Causes
Généralités	• Aucun son n'est entendu des enceintes.	• Ajustez le volume sur le niveau optimum. • Vérifiez les cordons et les connexions.
	• Cet autoradio ne fonctionne pas du tout.	Réinitialisez l'autoradio (voir page 2).
FM/AM	• Le préroglage automatique SSM ne fonctionne pas.	Mémorises les stations manuelles.
	• Bruit statique pendant l'écoute de la radio.	Connectez l'antenne solidement.
Lecture de disque	• Le disque ne peut pas être reproduit.	Insérez le disque correctement.
	• Le CD-R/CD-RW ne peut pas être reproduit. • Les plages sur les le CD-R/CD-RW ne peuvent pas être sautées.	• Insérez un CD-R/CD-RW finalisé. • Finalisiez le CD-R/CD-RW avec l'appareil que vous avez utilisé pour l'enregistrement.
	• Le disque ne peut pas être reproduit ni éjecté.	• Déverrouillez le disque (voir page 10). • Forcez l'éjection du disque (voir page 2).
	• Le son du disque est parfois interrompu.	• Arrêtez la lecture lorsque vous conduissez sur une route accidentée. • Changez le disque. • Vérifiez les cordons et les connexions.
	• "NO DISC" apparait sur l'affichage. • "PLEASE" et "EJECT" apparaisent alternatively sur l'affichage.	Insèrez un disque reproductible dans la fente d'insertion.

Symptôme

Remèdes/Causes

Lecture MP3/WMA	• Le disque ne peut pas être reproduit.	• Utilisé un disque avec des plages MP3/WMA enregistrées dans un format compatible avec ISO 9660 Niveau 1, Niveau 2, Romeo ou Joliet. • Ajoutez le code d'extension <.mp3> ou <.wma> aux noms de fisier.
	• Du bruit est produit.	Sautez à une autre plage ou changez le disque. (N'ajoutez pas le code d'extension <.mp3> ou <.wma> à des plages non MP3 ou WMA).
	• Un temps d'initialisation plus long est requis ("READING" continue de clignoter sur l'affichage).	N'utilise pas trop de niveaux de hierarchie et de dossiers.
	• Les plages ne sont pas reproduites dans l'ordre prévu.	L'ordre de lecture est déterminé quand les fisiers sont enregistrrés.
	• La durée de lecture écoulée n'est pas correcte.	Cela se produit quelque fois pendant la lecture. C'est causé par la façon don't les plages ont été enregistrées sur le disque.
	• Les caractères corrects ne sont pas affichés (ex.: nom de l'album).	Cet apparèil peut uniquement afficher les lettres de l'alphabet (majuscules), les chiffres et un nombre limité de symboles.

• Microsoft et Windows Media sont des marques déposées ou des marques de commerce de Microsoft Corporation aux États-Unis et/ou dans les autres pays.

SECTION DE L'AMPLIFICATEUR AUDIO

Puisance de sortie maximum:
Avant/Arrière:	50 W par canal
Puisance de sortie en mode continu (RMS):
Avant/Arrière:	19 W par canal pour 4 Ω, 40 Hz à 20 000 Hz avec moins de 0,8% de distorsion harmonique totale.
Impédance de charge:	4 Ω (4 Ω à 8 Ω admissible)
Plage de commande de tonalité:
Graves:	±12 dB à 100 Hz
Aigus:	±12 dB à 10 kHz
Réponse en fréquence:	40 Hz à 20 000 Hz
Rapport signal sur bruit:	70 dB
Niveau de sortie de ligne/Impédance:	2,5 V/20 kΩ en charge (pleine échelle)
Impédance de sortie:	1 kΩ
Autre prise:	Prise d'entrée AUX (auxiliaire)

SECTION DU TUNER

Plage de fréquences:
FM:	87,5 MHz à 108,0 MHz
AM:	P0: 522 kHz à 1 620 kHz G0: 144 kHz à 279 kHz
Tuner FM
Sensibilité utile:	11,3 dBf (1,0 μV/75 Ω)
Sensibilité utile à 50 dB:	16,3 dBf (1,8 μV/75 Ω)
Sélectivité de canal alterné (400 kHz):	65 dB
Réponse en fréquence:	40 Hz à 15 000 Hz
Déparation stéroyo:	30 dB
Tuner PO
Sensibilité/Sélectivité:	20 μV/35 dB
Tuner GO
Sensibilité:	50 μV

SECTION DU LECTEUR CD

Type:	Lecteur de disque compact
Système de détéction du signal:	Captein optique sans contact (laser semi-conducteur)
Nombre de canaux:	2 canaux (sté reproduction)
Réponse en fréquence:	5 Hz à 20 000 Hz
Plage dynamique:	93 dB
Rapport signal sur bruit:	98 dB
Pleurage et scintillage:	Inférieur à la limite mesurable
Format de décodage MP3: (MPEG1/2 Audio Layer 3)
Débit binaire maximum:	320 kbps
Format de décodage WMA (Windows Media® Audio):
Débit binaire maximum:	192 kbps

GÉNÉRALITÉS

Alimentation:
Tension de fonctionnement:	CC 14,4 V (11 V à 16 V admissibles)
Système de mise à la masse:	Masse négative
Températures de fonctionnement admissibles:	0°C à +40°C
Dimensions (L × H × P): (approx.)
Taille d'installation:	182 mm × 52 mm × 160 mm
Taille du panneau:	188 mm × 58 mm × 13 mm
Masse:	1,3 kg (sans les accessoires)

La conception et les spécifications sont sujettes à changement sans notification.

AVERTISSEMENTS IMPORTANTS SUR LES PRODUITS LASER

Vous avez des problèmes de fonctionnement ?

Réinitialisez votre appareil.

Référez-vous à la page intitulée « Comment réinitialiser votre appareil ».

Cher(e) client(e), Cet appareil est conforme aux directives et normes européennes en vigueur concernant la compatibilité électromagnétique et la sécurité électrique.

Représentant européen de la société Victor Company of Japan, Limited :

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Allemagne
