KD-G343 - Autoradio JVC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Autoradio CD/MP3/WMA con sintonizzatore FM/AM e RDS
Marca	JVC
Modello	KD-G343
Dimensioni (installazione)	182 mm × 52 mm × 160 mm (L × H × P)
Dimensioni (pannello)	188 mm × 58 mm × 13 mm
Peso	1,3 kg (senza accessori)
Alimentazione	CC 14,4 V (da 11 V a 16 V ammessi), massa negativa
Potenza di uscita max	50 W per canale (anteriore/posteriore)
Potenza RMS	19 W per canale a 4 Ω, 40 Hz–20 kHz, <0,8% DHT
Impedenza di carico	4 Ω (da 4 a 8 Ω ammesso)
Gamma di frequenze sintonizzatore FM	87,5 MHz – 108,0 MHz
Gamma di frequenze sintonizzatore AM (OM)	522 kHz – 1 620 kHz
Gamma di frequenze sintonizzatore AM (OL)	144 kHz – 279 kHz
Formati audio supportati	CD audio, CD Text, CD-R/RW, MP3, WMA
Funzioni RDS	PTY, TA, AF/REG, ricerca programma, orologio automatico
Equalizzatore preimpostato (c-EQ)	ROCK, CLASSIC, POPS, HIP HOP, JAZZ, USER
Regolazioni sonore	Bassi, alti, bilanciamento, fader, loudness
Ingresso ausiliario	Presa AUX 3,5 mm sul pannello anteriore
Pannello rimovibile	Sì, con tasto di rilascio
Temperatura di funzionamento	0 °C a +40 °C
Manutenzione	Pulire i connettori con un bastoncino di cotone imbevuto di alcool; utilizzare un panno morbido per i dischi
Sicurezza	Scheda di identificazione numerata fornita; fermare l'auto prima di qualsiasi operazione complessa; non aumentare eccessivamente il volume
Accessori inclusi	Manuale d'uso, scheda di identificazione, accessori di installazione (non dettagliati)
Riparabilità	Nessuna parte riparabile dall'utente; affidare qualsiasi riparazione a personale qualificato; laser classe 1

Domande frequenti - KD-G343 JVC

Come resettare l'autoradio JVC KD-G343?

Per resettare, premere il tasto di reset situato sul pannello anteriore (solitamente accessibile con una penna). Attenzione: le impostazioni predefinite verranno cancellate. Consultare la pagina 2 del manuale.

Cosa fare se il disco non si espelle?

Se il disco non si espelle, provare a tenere premuto il tasto di espulsione (triangolo) per alcuni secondi. Se non funziona, resettare l'apparecchio. Come ultima risorsa, inserire delicatamente un oggetto sottile per forzare l'espulsione, ma fare attenzione a non danneggiare il meccanismo.

Come attivare la funzione RDS e le informazioni sul traffico (TA)?

Premere il tasto T/P per attivare l'attesa TA. L'indicatore TP deve accendersi. Se l'indicatore lampeggia, sintonizzare una stazione FM RDS che trasmette dati TA. È inoltre possibile regolare il volume TA nel menu PSM (TA VOL).

La mia autoradio non visualizza correttamente i nomi dei file MP3?

L'apparecchio visualizza solo caratteri a un byte (lettere maiuscole, cifre e simboli limitati). I caratteri speciali o accentati potrebbero non essere visualizzati correttamente. Verificare che i file siano taggati correttamente (ID3 v1 o v2).

Come impostare l'orologio sul JVC KD-G343?

In modalità PSM, selezionare CLOCK H per impostare le ore e CLOCK M per i minuti. È inoltre possibile scegliere il formato 12h/24h. Se si è sintonizzati su una stazione FM RDS, è possibile attivare CLK ADJ per una sincronizzazione automatica.

Posso collegare un dispositivo esterno come uno smartphone?

Sì, l'autoradio dispone di una presa AUX (ingresso ausiliario) sul pannello anteriore. Collegare il dispositivo tramite un cavo jack da 3,5 mm, quindi selezionare la sorgente AUX con il tasto SRC. È possibile regolare il livello di ingresso nel menu PSM (AUX ADJ).

Come migliorare la ricezione FM se è scarsa?

Assicurarsi che l'antenna sia ben collegata. In modalità FM, è possibile attivare la modalità MONO (tasto MO) per ridurre il rumore. Utilizzare anche la funzione IF BAND nel menu PSM impostata su WIDE o AUTO a seconda delle interferenze.

L'autoradio si riscalda? È normale?

Un leggero riscaldamento è normale durante il funzionamento. Tuttavia, se la temperatura interna dell'auto è elevata (sole diretto), attendere che l'abitacolo si raffreddi prima di utilizzare l'apparecchio. Non coprire le aperture di ventilazione.

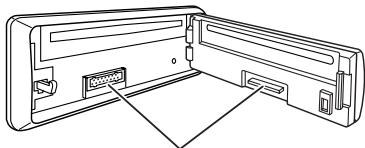

Come pulire i connettori del pannello rimovibile?

Utilizzare un bastoncino di cotone o un panno morbido imbevuto di alcol isopropilico per strofinare delicatamente i connettori metallici sul retro del pannello e sul telaio. Ciò consente di mantenere un buon contatto elettrico.

Cosa significano gli indicatori AF e REG sul display?

AF significa Frequenza Alternativa: l'autoradio cerca automaticamente una frequenza migliore per la stessa stazione RDS. REG (Regionale) mantiene lo stesso programma regionale. Queste funzioni sono regolabili nel menu PSM sotto AF-REG.

MANUALE UTENTE KD-G343 JVC

Per annullare la demo del display, vedere a pagina 5.

Per le istruzioni di installazione e di collegamento, vedere il manuale a parte.

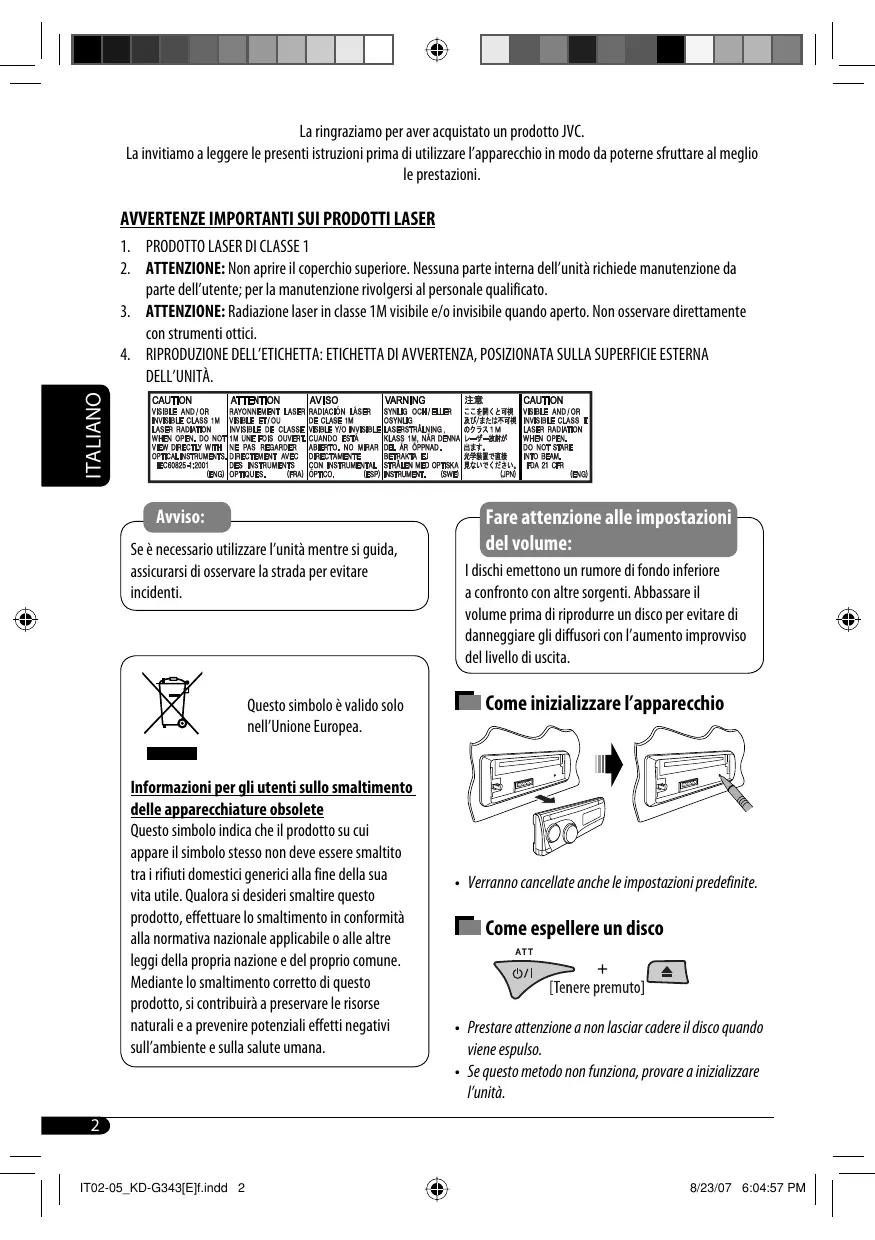

ISTRUZIONI

1. PRODOTTO LASER DI CLASSE 1
2. ATTENZIONE: Non aprire il coperchio superiore. Nessuna parte interna dell'unità richiede manutenzione da parte dell'utente; per la manutenzione rivolgersi al personale qualificato.
3. ATTENZIONE: Radiazione laser di classe 1M visibile e/o invisibile quando aperto. Non osservare direttamente con strumenti ottici.
4. RIPRODUZIONE DELL'ETICHETTA: ETICHETTA DI AVVERTENZA, POSIZIONATA SULLA SUPERFICIE ESTERNA DELL'UNITÀ.

CAUTION	ATTENTION	AVISO	VARNING	NOTION
VISIBLE AND/OR INVISIBLE CLASS 1M	RAYONNEMENT LASER	RADICTION LASER	SYNUG OH/ELLER	二毛主(上可视)
Laser RADATION	VISIBLE ET/ÜU	DE CLAGE IM	OSYNLIG	波及/不透明
INVERSEE	INVASIBLE DE CLASSE	VISIBLE VO INVERSEE	LASERSTRALNING,	的2A 1M
OPEN. DO NOT	UME OUEVUTR.	CUANDO ESTA	KLASP 1M, NAR DENNA	一放一放
INVERSEE. DIRECTLY TO	PAPER, PASO NO MIRAR	CON PAPER, PASO NO MIRAR	BETRAKJA EY	PAJ. DAK
OPTICAL INSTRUMENTS.	DIRECTEMENT AVEC	DIRECTEMENT	STRIKEN MED OPTICAL (INSTRUMENT. GWS)	要等式(足夠)
ECO6000-2025:1	DES INSTRUMENTS	CON INSTRUMENTAL OPTICO.	UPN)	FDC 21 CFR
(ENG)	OPTICIES.	(OEP)		(ENG)

Avviso:

Se è necessario utilizzare l'unità nella strada per evitare incidenti.

Questo simbolo è valido solo nell'Unione Europea.

Informazioni per gli utenti sullo smaltimento delle apparecchiature obsolete

Questo simbolo indica che il prodotto su cui appare il simbolo stesso non deve essere smaltito tra i rifiuti domestici generici alla fine della sua vita utile. Qualora si desideri smaltire questo prodotto, effettuare lo smaltimento in conformità alla normativa nazionale applicabile o alle altre leggi della propria nazione e del proprio comune. Mediante lo smaltimento corretto di questo prodotto, si contribuirà a preservare le risorse naturali e a prevenire potenziali effetti negativi sull'ambiente e sulla salute umana.

Fare attenzione alle impostazioni del volume:

I dischi emettono un rumore di fondo inferiore a confronto con altre sorgenti. Abbassare il volume prima di riprodurre un disco per evitare di danneggiare gli diffusori con l'aumento improvviso del livello di uscita.

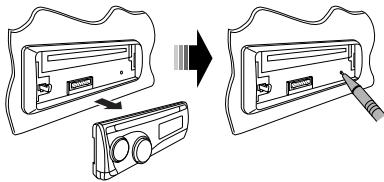

Come inizializzare l'apparecchio

• Verranno cancellate anche impostazioni predefinite.

• Prestare attenzione a non lasciar cadere il disco quando viene espulso.
• Se questo metodo non funziona, provare a inizializzare l'unità.

Come utilizzare il pulsante M MODE

Se si preme M MODE, l'unità passa alla modalità funzioni e i pulsanti numerici e / funzionano come pulsanti funzioni.

Es.: Quando il pulsante numero 2 funge da pulsante per la funzione MO (mono).

Per tornare a utilizzare questi tasti con le loro funzioni originali dopo aver premuto M MODE, non premere nessuno dei tasti per 5 secondi fino a che non viene cancellata la modalità di funzionamento, oppure premere di nuovo M MODE.

Rilascio del pannello di lavoro

Collegamento del pannello di lavoro

Le illustrazioni del pannello di controllo utilizzate nel presente manuale sono relative ai modelli KD-G343/KD-G341.

Per l'Italia:

"Si dichiara che il presente prodotto di marca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95"

INDICE

Pannello di dato KD-G343/KD-G342/KD-G341 4

Operazioni preliminari 5

Operazioni di base. 5

Operazioni con la radio 6

Operazioni RDS FM 7

Ricerca del programma RDS FM preferito 7

Operazioni con i dischi 9

Riprodurre un disco nell'unità principale 9

Regolazioni del suono 12

Impostazioni generali—PSM 13

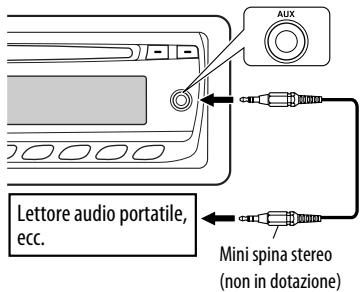

Operazioni di altri componenti esterni.... 15

Manutenzione 16

Ulteriori informazioni sull'unità 17

Guida e rimedi in caso di problemi di funzionamento 19

Specifiche 21

A scopo di sicurezza, gli apparecchi sono contrassegnati con un numero di matricola, riportato anche sulla cartolina di identificazione. Si consiglia di conservare con cura la cartolina e, in caso di furto, di comunicare il numero di matricola alle autorità competenti.

Per motivi di sicurezza...

• Evitare di alzare eccessivamente il volume in quanto, così facendo, si escludono i rumori esterni e si rende pericolosa la guida.
• Dovendo effettuare manovre complesse, usare l'avvertenza di fermare la vettura.

Temperatura all'interno della vettura...

In caso di parcheggio prolungato della vettura in zone particolarmente calde o fredde, prima di accendere l'apparecchio attendere che la temperatura all'interno dell'auto si sia stabilizzata.

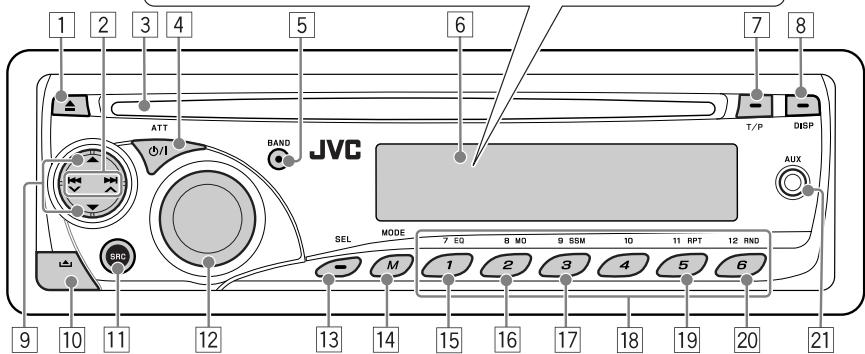

Identificazione dei componenti

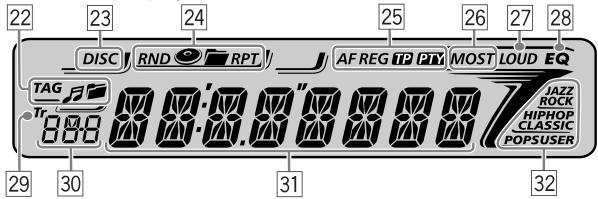

Finestra del display

Tasto (espulsione) 2 Tasti V/ 3 Vano di caricamento Tasto ATT (attesa/accensione attenuatore) 5 Tasto BAND 6 Finestra del display Tasto T/P (programma sul traffico/tipo di programma) Tasto DISP (display) 9 Tasti ▲ (su) / ▼ (giù) Tasto (rilascio pannello di dato) Tasto SRC (sorgente) 12 Selettore di lavoro Tasto SEL (seleziona) 14 Tasto M MODE Tasto EQ (equalizzatore) 16 Tasto MO (mono) Tasto SSM (Strong-station Sequential Memory) Tasti numerici Tasto RPT (ripeti)

Tasto RND (casuale) 21 Jack di ingresso AUX (ausiliario) 22 Spie di informazioni del disco—TAG (informazioni Tag), (traccia/file), (cartella) 23 Spia DISC 24 Modalità di riproduzione / indicatore opzione— RND (casuale), (disco), (cartella), RPT (ripeti) 25 Spie RDS—AF, REG, TP, PTY 26 Spie di ricezione radio—MO (mono), ST (stereo) 27 Spia LOUD (sonorità) 28 Spia EQ (equalizzatore) 29 Spia Tr (traccia) Display sorgente /Numero traccia /Numero cartella / Spia livello volume / Spia conteggio alla rovescia Display principale Spie della modalità sonora (c-EQ: equalizzatore personalizzato)—JAZZ, ROCK, HIP HOP, CLASSIC, POPS, USER

Operazioni preliminari

Operazioni di base

Accendere l'unità.

• Non è possibile selezionare "CD" come sorgente di riproduzione se non è presente alcun disco all'interno dell'unità.

Per il sintonizzatore FM/AM

BAND

4 Regolare il volume.

[Ruotare]

VOL 20

Viene visualizzato il livello del volume.

Regolare l'audio in base alle proprie preferenze. (Vedere pagina 12).

Per escludere il volume immediatamente (ATT) Per ripristinare il suono, premere di nuovo il pulsante.	ATT Ø/Ø
Per spegnere l'impiano	ATT Ø/Ø [Tenere premuto]

Impostazioni di base

• Fare riferimento anche a "Impostazioni generali PSM", alle pagine 13 a 15.

1 Annullamento della demo del display: Selezionare "DEMO", quindi "DEMO OFF". 2 Impostazione dell'orologio: - Selezionare "CLOCK H" (ora), quindi regolare l'ora. - Selezionare "CLOCK M" (minuti), quindi regolare i minuti. - Selezionare "24H/12H", quindi "24H" (ore) o "12H" (ore).

3 Terminare la procedura.

Per controllare l'ora quando l'unità è spenta

L'orologio viene visualizzato sul display per circa 5 secondi. Vedere anche pagina 13.

Operazioni con la radio

BAND

Si illumina durante la ricezione di una trasmissione FM stereo con segnale sufficientemente forte.

88.3

Iniziare la ricerca di una stazione.

Quando viene ricevuta una stazione, la ricerca viene terminata.

Per terminare la ricerca, premere nuovamente lo stesso pulsante.

Per sintonizzarsi su una stazione manualmente

Al punto ③ precedente...

[Tenere premuto]

2 Selezionare la frequenza della stazione desiderata.

Se la ricezione di una trasmissione FM stereo è disturbata

Si accende quando è stata attenuata la modalità mono.

La ricezione viene migliorata, ma verrà perso l'effetto stereo.

Per ripristinare l'effetto stereo, ripetere la stessa procedura. Sul display viene visualizzato "MONO OFF" e l'indicatore MO si spegne.

Memorizzazione di stazioni in memoria

È possibile impostare 6 stazioni predefinite per ciascuna banda.

Preimpostazione automatica delle stazioni FM—SSM (Strong-station Sequential Memory)

1 Selezionare la banda FM (FM1 - FM3) nella quale si desidera memorizzare le stazioni.

BAND

MODE

"SSM" lampeggia e scompare una volta terminata la fase di preimpostazione automatica.

Viene effettuata la ricerca e la memorizzazione automatica delle stazioni FM locali che emettono i segnali di maggiore intensità, per la banda FM.

Impostazione predefinita manuale

Es.: Memorizzazione di una stazione FM sui 92,5 MHz nel numero predefinito 4 della banda FM1.

Ascolto di una stazione predefinita

2 Selezionare la stazione predefinita (1-6) desiderata.

Per controllare l'ora durante l'ascolto di una stazione FM (non RDS) o AM

• Per le stazioni RDS FM, vedere a pagina 9.

Frequenza ↔ Orologio

Operazioni RDS FM

Funzioni possibili con RDS

Il sistema RDS (Radio Data System) consente alle stazioni FM di trasmettere un segnale supplementare oltre ai normali segnali del programma.

Con la ricezione dei dati RDS, questa unità offre le funzioni seguenti:

• Ricerca dei tipi di programma (PTY) (vedere di seguito) Ricezioni in TA (Traffic Announcement) e PTY standby (vedere le pagine 8, 9 e 14)
• Tracking automatico dello stesso programma —Network-Tracking Reception (vedere a pagina 9) Ricerca programma (vedere pagine 9 e 14)

Ricerca del programma RDS FM preferito

È possibile sintonizzarsi su una stazione che trasmette il programma preferito effettuando la ricerca di un codice PTY.

• Per memorizzare i tipi di programmi preferiti, vedere di seguito.

2 Selezionare uno dei tipi di programma preferiti.

oppure

Selezionare uno dei codici PTY (vedere pagina 9).

[Ruotare]

Continua alla pagina seguente

3 Avviare la ricerca del programma preferito.

Se una stazione trasmette un programma con lo stesso codice PTY selezionato, l'unità viene sintonizzata su tale stazione.

Memorizzazione dei programmi preferiti

È possibile memorizzare sei tipi di programma preferiti.

Tipi di programma predefiniti nei tasti numerici (1-6):

1	2	3	4	5	6
POP M	ROCK M	EASY M	CLASSICS	AFFAIRS	VARIED

1 Selezionare un codice PTY (vedere le pagine 7 e 8). 2 Selezionare il numero predefinito (1-6) in cui effettuare la memorizzazione.

[Tenere premuto]

Es.: È stato selezionato "ROCK M"

3 Ripetere i punti 1 e 2 per memorizzare altri codici PTY in altri numeri predefiniti. 4 Terminare la procedura.

[Tenere premuto]

Uso della ricezione in standby

Ricezione in TA Standby

La ricezione in TA Standby consente la commutazione temporanea dell'unità sui notiziari di informazione sul traffico (TA) da qualsiasi sorgente diversa da stazioni AM. Il volume passa al livello predefinito TA, se il livello attuale è inferiore al livello predefinito (vedere pagina 14).

Per attivare la ricezione in TA Standby

La spia TP (Traffic Programme) si accende o lampeggia.

• Se la spia TP si accende, la ricezione in TA Standby è attiva.
• Se la spia TP lampeggia, la ricezione in TA Standby non è ancora attiva. (Questo si verifica quando si ascolta una stazione FM senza i segnali RDS richiesti per la ricezione in TA Standby).

Per attivare la ricezione in TA Standby, è necessario sintonizzare l'unità su un'altra stazione che fornisce questi segnali. La spia TP terminerà di lampeggiare e rimarrà accesa.

Per disattivare la ricezione in TA Standby

La spia TP si spegne.

La ricezione in PTY Standby consente la commutazione temporanea dell'unità sui programmi PTY preferiti da qualsiasi sorgente diversa da stazioni AM.

Per attivare e selezionare il codice PTY preferito per la ricezione in PTY standby, vedere pagina 14. La spia PTY si accende o lampeggia.

• Se la spia PTY si accende, la ricezione in PTY Standby è attiva.
• Se la spia PTY lampeggia, la ricezione in PTY Standby non è ancora attiva.

Per attivare la ricezione in PTY Standby, è necessario sintonizzare l'unità su un'altra stazione che fornisce questi segnali. La spia PTY terminerà di lampeggiare e rimarrà accesa.

Per disattivare la ricezione in PTY Standby, selezionare "OFF" per il codice PTY (vedere pagina 14). La spia PTY si spegne.

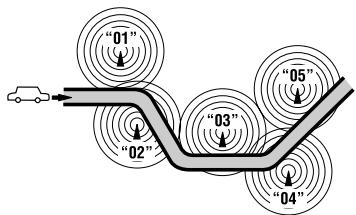

Tracking dello stesso programma—Network-Tracking Reception

Quando si viaggia in un'area in cui la ricezione FM non è sufficiente, questa unità si sintonizza automaticamente su un'altra stazione RDS FM della stessa rete che trasmetta lo stesso programma con segnali di intensità maggiore (vedere l'illustrazione seguente).

Al momento della segnalazione, è attivata la funzione Network-Tracking Reception.

Per modificare la funzione Network-Tracking Reception, vedere "AF-REG" a pagina 14.

Programmare la trasmissione su diverse aree di frequenza (01-05)

Selezione automatica della stazione—Ricerca di programmi

Solitamente quando si premono i tasti numerici, l'unità si sintonizza sulle corrispondenti stazioni predefinite. Se i segnali della stazione predefinita FM RDS non sono sufficientemente forti per una buona ricezione, attraverso i dati AF (Alternative Frequency) l'unità si sintonizza su un'altra frequenza che trasmette lo stesso programma della stazione predefinita originaria.

• Sono necessari alcuni secondi perché l'unità si sintonizzi su un'altra stazione mediante la ricerca di programmi.
• Vedere anche pagina 14.

Per controllare l'ora durante l'ascolto di una stazione RDS FM

Nome della stazione (PS) → Frequenza della stazione → Tipo di programma (PTY) → Orologio → (torna all'inizio)

Codici PTY

Operazioni con i dischi

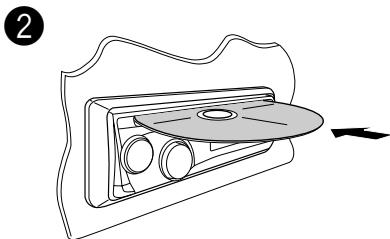

Riproduzione di un disco nell'unità principale

Accendere l'unità.

Tutte le tracce verranno riprodotte ripetutamente finché non si cambia sorgente o si espelle il disco.

Per interrompere l'ascolto ed espellere il disco ·Per attivare un'altra sorgente di riproduzione, premere SRC.
Per fare avanzare o retrocedere rapidamente la traccia	[Tenere premuto]
Per passare alle tracce precedenti o successive
Per passare alle cartelle precedenti o successive (solo per dischi MP3 o WMA)

Per individuare direttamente una traccia (per CD) o cartella (per dischi MP3 o WMA) particolare

Per selezionare un numero compreso tra 01 e 06:

Per selezionare un numero compreso tra 07 e 12:

[Tenere premuto]

• Per accedere direttamente alle cartelle dei dischi MP3/WMA, occorre che il nome delle cartelle inizi con un numero di 2 cifre (01, 02, 03, ecc.)

Per selezionare una traccia specifica in una cartella (per dischi MP3 o WMA):

Altre funzioni principali

Saltare rapidamente le tracce durante la riproduzione

Per i dischi MP3 o WMA, è possibile saltare le tracce all'interno della stessa cartella.

Es.: Per selezionare la traccia 32, viene riprodotta una traccia il cui numero è a una sola cifra (da 1 a 9)

1

2

Ad ogni pressione del tasto è possibile saltare 10 tracce.

• Dopo l'ultima traccia, viene selezionata la prima traccia e viceversa.

3

Blocco dell'espulsione disco

È possibile bloccare un disco nel vano di caricamento.

Per annullare il blocco, ripetere la stessa procedura.

Modifica delle informazioni sul display

DISP

- Durante la riproduzione di un CD audio o un CD Text

A → B → Titolo del disco/esecutore*1 → Titolo della traccia*1 [J] → (torna all'inizio)

Durante la riproduzione di una traccia MP3 o WMA

• Quando "TAG DISP" è impostato su "TAG ON" (vedere pagina 15).

A→B→Nome dell'album/esecutore (nome della cartella*2)[TAG]→Titolo della traccia (nome del file*2)[TAG] → (torna all'inizio)

• Quando "TAG DISP" è impostato su "TAG OFF"

A→B→Nome della cartella [ ]→ Nome del file [ ]→ (torna all'inizio)

A : Tempo di riproduzione trascorso con il numero della traccia corrente B : Orologio con il numero della traccia corrente

[ ]: Sul display si accende l'indicatore corrispondente.

1 Se il disco corrente è un CD audio, viene visualizzato "NO NAME". 2 Se un file MP3/WMA non è dotato di informazioni Tag, vengono visualizzati i nomi della cartella e del file. In questo caso la spia TAG non viene accesa.

Selezione delle modalità di riproduzione

È possibile utilizzare solo una delle seguenti modalità di riproduzione alla volta.

2 Selezionare la modalità di riproduzione desiderata.

Riproduzione ripetuta

Modalità Riproduzione ripetuta

TRK RPT : Traccia in riproduzione. [RPT]

FLDR RPT*: Tutte le tracce della cartella corrente. [RPT]

RPT OFF : Annulla.

Riproduzione casuale

Modalità Riproduzione casuale

FLDR RND*: Tutte le tracce della cartella corrente, poi le tracce della cartella successiva e così via. [RND]

ALL RND: Tutte le tracce del disco corrente. [RND]

RND OFF: Annulla.

• Solo durante la riproduzione di un disco MP3 o WMA.

[ ]: Sul display si accende l'indicatore corrispondente.

Regolazioni del suono

È possibile selezionare una modalità del suono predefinita adatta al genere musicale in esecuzione (c-EQ: equalizzatore personalizzato).

1

MODE

2

Indicazione (per)	Valori predefiniti	BAS (bassi)	TRE (alti)	LOUD (sonorità)
USER (Suono neutro)	00	00	OFF
ROCK (Musica rock o disco)	+03	+01	ON
CLASSIC (Musica classica)	+01	-02	OFF
POPS (Musica leggera)	+04	+01	OFF
HIP HOP (Musica funk o rap)	+02	00	ON
JAZZ (Musica jazz)	+02	+03	OFF

Regolazione del suono

È possibile selezionare una modalità del suono predefinita adatta al genere musicale in esecuzione.

1

Indicazione, [Gamma]

BASS*1 (bassi), [da -06 a +06] Per regolare le frequenze basse.

TREBLE*1 (alti), [da -06 a +06] Per regolare le frequenze alte.

FADER*2 (affievolimento), [da R06 a F06] Per regolare la compensazione dei diffusori anteriori e posteriori.

BAL (bilanciamento), [da L06 a R06] Per regolare la compensazione dei diffusori di destra e di sinistra.

LOUD*1 (sonorità), [LOUD ON o LOUD OFF] Per aumentare le frequenze basse e alte in modo da ottenere un suono ben bilanciato a un livello di volume basso.

VOL (volume), [da 00 a 50 o da 00 a 30]*3 Regolare il volume.

1 Quando si regolano le frequenze basse, le frequenze alte o la sonorità, la regolazione effettuata viene memorizzata per la modalità sonora selezionata (c-EQ), inclusa la modalità "USER". 2 Se vi sono due diffusori, impostare il livello dell'affievolimento su "00". *3 Dipende dal livello di uscita dell'amplificatore. (Per ulteriori informazioni vedere pagina 15).

Impostazioni generali — PSM

È possibile modificare le opzioni della modalità di impostazione preferita (PSM, Preferred Setting Mode) illustrate nella tabella seguente, alle pagine 14 e 15.

1

[Tenere premuto]

2 Selezionare un'opzione PSM.

3 Regolare l'opzione PSM selezionata.

[Ruotare]

4 Ripetere i punti 2 e 3 per regolare gli altri componenti PSM, se necessario. 5 Terminare la procedura.

Indicazioni	Regolazione(____: Valorepredefinito)	Impostazioni selezionabili, [pagea di riferimento]
DEMO Demo del display	· DEMO ON· DEMO OFF	: La demo del display viene attivata automaticamente se nonvengono effettuate operazioni per circa 20 secondi, [5].: Annulla.
CLK DISP*1Visualizzazione orologio	· ON· OFF	: L'orologio viene visualizzato sul display agli volta che si spegnel'unità.: Annulla. Se l'unità è spenta, l'orologio più essere visualizzatoper 5 secondi circa premendo DISP, [5].
CLOCK HRegolazione ora	0 – 23 (1 – 12)	[Valore predefinito: 0 (0:00)], [5].
CLOCK MRegolazione minuti	00 – 59	[Valore predefinito: 00 (0:00)], [5].
24H/12H Modo divisualizzazione dell'ora	· 24H· 12H	: Vedereanche pagina 5 per l'impostazione.

*1 Se spostando la chiave di accensione su "Off" l'alimentazione non viene interrotta, si consiglia di selezionare "OFF" per risparmiare la batteria del veicolo.

Indicazioni	Regolazione (____: Valore predefinito)	Impostazioni selezionabili, [pagagna di riferimento]
CLK ADJ *2 Regolazione orologio	• AUTO • OFF	: L'orologio incorporevo viene regolato automaticamente utilizzato i dati CT (Clock Time) in arrivato con il segnale RDS. : Annulla.
AF-REG *2 Frequenza alternatively/riezione regionalale	• AF • AF REG	: Quando i segnali attualmente ricevuti si indeboliscono, l'unità passa automaticamente a un'altra stazione (è possibile che il programma sa diverso da quello ricevuto attualmente), [9, 17]. • Si accende la spia AF. : Quando i segnali attualmente ricevuti s'indeboliscono, l'unità passa automaticamente a un'altra stazione che trasmette lo stesso programma. • Si accendono le spie AF e REG. : Annulla.
PTY-STBY *2 PTY Standby	OFF, codici PTY	Attiva la riscione in PTY Standby con uno dei codici PTY, [9].
TA VOL *2 Volume dei notiziari di informazione sul traffico	VOL 00 - VOL 50 (o VOL 00 - VOL 30)*3	[Valore predefinito: VOL 15]
P-SEARCH *2 Ricerca programmà	• ON • OFF	: Attiva la ricerca di programmi, [9]. : Annulla.
DIMMER Oscuratore graduale	• ON • OFF	: Attenua lievamente la luminosità del display e del tasto. : Annulla.
TEL Esclusione dell'audio	• MUTING 1/MUTING 2 • OFF	: Selezionare una delle due opzioni per escludere l'audio durante l'utilizzo del Telefono cellulare. : Annulla.
SCROLL *4 Scorrimento	• ONCE • AUTO • OFF	: Scorre una voltaattraverso le informazioni visualizzate. : Ripete lo scorrimento (a intervalli di 5 secondi). : Annulla. • Se viene premuto DISP per più di un seconde è possibile ottenere lo scorrimento del display indipendente dell'impostazione.

2 Solo per stazioni FM RDS. 3 Dipende dal comando di uscita dell'amplificatore. *4 Alcuni caratteri o simboli non verranno visualizzati sul display correttamente (oppure verranno cancellati).

Indicazioni	Regolazione(____:Valorepredefinito)	Impostazioni selezionali, [pagea di riferimento]
AUX ADJRegolazione del livellodi ingressso ausiliario	A.ADJ 00—A.ADJ 05	: Regolare il livello di ingresso ausiliario in modo da evitare+aumenti improvisi del livello di uscita quando si cambia la sorgente da uncomponente esterno collegato all'ingresso AUX del pannello dicomando.
TAG DISPVisualizzazione tag	• TAG ON• TAG OFF	: Visualizza le informazioni Tag durante la riproduzione di tracce MP3o WMA, [11].Annulla.
AMP GAINComando di uscidadell' amplificatore	• LOW PWR• HIGH PWR	: VOL 00 – VOL 30 (Selezionare questa opzione se la potenza massimadel diffusore è inferiore a 50 W, al fine di evitarne il danneggiamento).VOL 00 – VOL 50
IF BANDBanda di frequenzaintermedia	• AUTO• WIDE	:Aumentare la selettività del sintonizzatore in modo da ridurrel'interferenza sonora tra stazioni vicine. (Tuttavia si potrebbe perdereI'effetto stereo.): La riproduzione sare soggetta all'interferenza delle stazioniadiacenti, ma la qualità del suono non sare compromises e l'effetstereo sare GMTenuto.

Operazioni di altri componenti esterni

È possibile collegare un componente esterno al jack di ingresso AUX (ausiliario) nel pannello di controllo.

Accendere il componente collegato e avviare la riproduzione della sorgente.

Regolare il volume.

Regolare l'audio in base alle proprie preferenze. (Vedere pagina 12).

Per controllare l'ora mentre si ascolta un componente esterno

AUX IN ↔ Orologio

Manutenzione

Pulizia dei connettori

Il rilascio frequente del pannello di lavoro può causare un deterioramento dei connettori.

Per ridurre al minimo questa possibilità, pulire periodicamente i connettori con uno strofinaccio o un panno di cotone inumidito con alcol, facendo attenzione a non danneggiare i connettori.

Connettori

Formazione di umidità

L'umidità può condensarsi sulla lente all'interno dell'unità nei seguenti casi:

• A seguito dell'accensione del riscaldamento nella macchina.
• Se all'interno della macchina diventa molto umido. In questo caso, l'unità può funzionare in modo non corretto. In tal caso è necessario espellere il disco e lasciare l'unità accesa per alcune ore fino alla completa evaporazione dell'umidità.

Come maneggiare i dischi

Quando viene estratto un disco dalla confezione, premere il

supporto centrale della custodia e alzare il disco afferrandolo per i bordi.

Supporto centrale

• Afferrare sempre il disco per i bordi. Non toccare la superficie di registrazione. Quando viene riposto un disco nella confezione, inserirlo delicatamente nel supporto centrale (con la superficie stampata rivolta verso l'alto).
• Assicurarsi di riporre i dischi nelle confezioni dopo l'uso.

Per mantenere il disco pulito

È possibile che i dischi sporchi non vengano eseguiti correttamente.

Se un disco si sporca, pulirlo con un movimento diretto dal centro verso il bordo utilizzando un panno morbido.

• Per pulire i dischi non si devono mai usare solventi (ad esempio i prodotti convenzionali per la pulizia dei dischi di vinile, i prodotti spray, i diluenti, benzina per smacchiare, ecc.).

Per riprodurre dischi nuovi

È possibile che attorno ai bordi interni ed esterni dei dischi nuovi siano presenti macchie ruvide. Se si utilizzano dischi di quel tipo, l'unità potrebbe rifiutarli.

Per pulire quel tipo di macchie ruvide, strofinare i bordi con una matita, una penna a sfera o altri oggetti simili.

Non utilizzare i dischi seguenti:

CD singolo (disco da 8 cm)

Adesivo e resti appiccicosi

Forma inusuale

Disco deformato

Etichetta adesiva

Disco C-thru (disco semitrasparente)

Componenti trasparenti o semitrasparenti sull'area di registrazione

Ulteriori informazioni sull'unità

Operazioni di base: Accensione dell'unità

• È inoltre possibile accendere l'unità premendo SRC. Se la sorgente è pronta, inizia anche la riproduzione.

Spegnimento dell'alimentazione

• Se viene spenta l'alimentazione durante l'ascolto, alla successiva accensione la riproduzione del disco inizierà dal punto in cui è terminata la riproduzione.

Operazioni con il sintonizzatore Memorizzazione di stazioni in memoria

• Durante la ricerca SSM...
• Tutte le stazioni memorizzate in precedenza vengono cancellate e viene effettuata la memorizzazione delle nuove stazioni.
• Le stazioni ricevute vengono preimpostate dal numero 1 (frequenza minore) al numero 6 (frequenza maggiore).
• Al termine della reimpostazione SSM, viene effettuata la sintonizzazione automatica sulla stazione memorizzata nel pulsante numero 1.
• Quando viene memorizzata una stazione manualmente, la stazione preimpostata in precedenza viene cancellata quando la nuova stazione viene memorizzata nello stesso numero di pulsante.

Operazioni RDS FM

• La funzione Network-Tracking Reception richiede due tipi di segnali RDS per funzionare correttamente, ovvero i segnali PI (Programme Identification) e AF (Alternative Frequency). Se la ricezione di tali dati non è corretta, la Network-Tracking Reception non funzionerà correttamente.
• Quando inizia la ricezione di un programma sul traffico in TA Standby, il volume TA passa automaticamente al livello predefinito, se il livello attuale è inferiore al livello predefinito.
• Quando la funzione Ricezione Frequenza Alternativa è attivata (con AF selezionata), viene attivata automaticamente anche la funzione Network-Tracking Reception. Allo stesso modo, la funzione Network-Tracking Reception non può essere disattivata senza disattivare la Ricezione frequenze alternative. (Vedere pagina 14).
• Per ulteriori informazioni sul sistema RDS, visitare il sito Web all'indirizzo http://www.rds.org.uk .

Operazioni con i dischi Avvertenza per la riproduzione di DualDisc

• Il lato non DVD di un "DualDisc" non è conforme allo standard "Compact Disc Digital Audio". Pertanto, non è consigliato l'utilizzo di un lato non DVD di un DualDisc con questo prodotto.

Generali

• Questa unità è stata progettata per riprodurre CD/CD Text e CD-R (registrabili)/CD-RW (riscrivibili) in formato CD audio (CD-DA), MP3 e WMA.
• Le "tracce" (i termini "file" e "traccia" vengono utilizzati alternativamente) MP3 e WMA vengono registrate nelle "cartelle".
• Durante le operazioni di avanzamento o riavvolgimento rapido di una traccia MP3 o WMA, il suono sarà trasmesso in modo intermittente.

Riproduzione di CD-R o CD-RW

Utilizzare esclusivamente CD-R o CD-RW "finalizzati". - Qualora un disco includa sia file CD audio (CD-DA) che MP3/WMA, l'unità potrà riprodurre solo i file del tipo rilevato per primo. - L'unità può riprodurre dischi a più sessioni, ma eventuali sessioni non chiuse verranno ignorate durante la riproduzione. - La riproduzione di CD-R o CD-RW può essere impedita dalle caratteristiche del disco e dai seguenti motivi: - Il CD è sporco o graffiato.

• Si è condensata umidità sulla lente all'interno dell'unità.
• La lente all'interno dell'unità è sporca. - I file sui CD-R/CD-RW sono scritti con il metodo "Packet Write".
• Condizioni non corrette di registrazione (dati mancanti, ecc.) o del supporto (macchie, graffi, pieghe, ecc.).
• I CD-RW richiedono tempi di lettura più lunghi in quanto la riflettanza è inferiore rispetto ai normali CD. Non utilizzare i seguenti CD-R o CD-RW:
• CD con adesivi, etichette o sigilli di protezione incollati sulla superficie.
• CD sui quali è possibile stampare l'etichetta direttamente sulla superficie tramite una stampante a getto d'inchiostro.

L'utilizzo di tali dischi in condizioni di elevata temperatura o umidità può causare malfunzionamenti o danni all'unità.

Riproduzione di un disco MP3/WMA

• L'unità consente la riproduzione di file MP3/WMA con estensione .mp3 o .wma (la distinzione tra lettere maiuscole e minuscole è ininfluente).
• L'unità consente di visualizzare nomi di album e artisti (esecutori), e altri tag (Versione 1.0, 1.1, 2.2, 2.3 o 2.4) per file MP3 e WMA.
• L'unità può gestire solo caratteri a un byte. Non è quindi possibile visualizzare correttamente altri tipi di carattere.
• L'unità è in grado di riprodurre file MP3/WMA che soddisfino le condizioni seguenti:
• Velocità in bit: 8 kbps — 320 kbps
• Frequenza di campionamento: 48 kHz, 44,1 kHz, 32 kHz (per MPEG-1) 24 kHz, 22,05 kHz, 16 kHz (per MPEG-2)
• Formato disco: ISO 9660 Level 1/Level 2, Romeo, Joliet, nomi lunghi di Windows
• Il numero massimo di caratteri per i nomi di file/cartella varia in base ai formati di disco utilizzati (include 4 caratteri di estensione ovvero .mp3 o .wma).
• ISO 9660 Level 1: fino a 12 caratteri
• ISO 9660 Level 2: fino a 31 caratteri; Romeo: fino a 128 caratteri; Joliet: fino a 64 caratteri
• Nomi lunghi di Windows: fino a 128 caratteri
• L'unità è in grado di riconoscere un totale di 512 file, 200 cartelle e 8 livelli gerarchici.
• L'unità è in grado di riprodurre file registrati nel formato VBR (Variable Bit Rate o Velocità in bit variabile). Nei file registrati nel formato VBR è presente una discrepanza nella visualizzazione del tempo trascorso e non è molto quindi il tempo trascorso effettivo. Questa differenza diventa evidente specialmente con l'esecuzione della funzione di ricerca. L'unità non è in grado di riprodurre i file seguenti:
• File MP3 codificati nel formato MP3 e MP3 PRO.
• File MP3 codificati in un formato inadatto.
• File MP3 codificati nel formato Layer 1/2.
• File WMA codificati nei formati con perdita d'informazioni, professionali e vocali.
• File WMA non basati sul formato Windows Media® Audio.
• File WMA formatati con protezione da copia tramite DRM.
• File contenenti dati in formati quali WAVE, ATRAC3, ecc.
• La funzione di ricerca funziona ma la velocità di ricerca non è costante.

Modificare la sorgente

• Se la sorgente viene modificata, la riproduzione si interrompe (senza espulsione del disco). Quando viene nuovamente selezionata la sorgente "CD", la riproduzione del disco ricomincia dal punto in cui era stata precedentemente interrotta.

Espulsione di un disco

• Se non si rimuove il disco espulso entro 15 secondi, l'unità lo reinserirà automaticamente o in modo da proteggerlo dalla polvere.
• Dopo aver espulso il disco, viene visualizzata l'indicazione "NO DISC" e non è possibile utilizzare alcuni pulsanti. Inserire un altro disco o premere SRC per selezionare un'altra sorgente di riproduzione.

Impostazioni generali—PSM

• Se viene modificata l'impostazione "AMP GAIN" da "HIGH PWR" a "LOW PWR" quando il livello del volume è impostato su un valore maggiore rispetto a "VOL 30", l'unità cambia automaticamente il livello del volume impostandolo su "VOL 30".

Guida e rimedi in caso di problemi di funzionamento

I problemi di funzionamento non sono sempre seri. Controllare i punti seguenti prima di contattare un centro di supporto tecnico.

	Problema	Soluizione/Causa
Generali	Non viene emesso alcun suono dai diffusori.	Regolare il volume al livello ottimale.Controllare i cavi e i collegamenti.
	L'unità non funzione.	Inizializzare l'unità (vedere paglia 2).
FM/AM	L'impostazione automatica SSM non funzione.	Memorizzare le stazioni manually.
	Interferenze statiche durante l'ascolto di programmi radiofonici.	Collegare l'antenna correttamente.
Riproduzione dei dischi	Impossibile riproduire il disco.	Inserire il disco correttamente.
	Impossibile riproduire CD-R/CD-RW.Non è possibile saltare le traccce sui CD-R/CD-RW.	Inserire un CD-R/CD-RW finalizzato.Finalizzato il CD-R/CD-RW con il componente utilizzato per la registrazione.
	Il disco non può essere riproduotto né espulso.	Sbloccare il disco (vedere paglia 10).Espellere il disco (vedere paglia 2).
	A volte il suono è interrotto.	Interrompere la riproduzione durante la guida su strade sconnesse.Sostituire il disco.Controllare i cavi e i collegamenti.
	Sul display viene visualizzata l'indicazione "NO DISC"."PLEASE" e "EJECT" vengono visualizzati alternativamente sul display.	Inserire un disco riproducibile nella fessura (slot) di caricamento.
Riproduzione MP3/WMA	• Impossibile riproduire il disco.	• Usare un disco con tracce MP3/WMA registrate nel formato conforme al livello 1 o livello 2 dello standard ISO 9660, Romeo o Joliet. • Aggiungere l'estensione <.mp3> o <.wma> ai nomi dei file.
	• Viene generato rumore.	Passare a un'altra traccia oppure cambiare disco (non aggiungere il codice di estensione <.mp3> o <.wma> a tracce diverse da MP3 o WMA).
	• è necessario un tempo dilettura più lungo (l'indicazione "READING" continua a lampeggiare sul display).	Limitare l'uso di livelli gerarchici e cartelle.
	• Le trasce non vengono riproduotte nell'ordine desiderato.	L'ordine di riproduzione viene determinato al momento della registrazione dei file.
	• Il tempo di riproduzione trascorso non è corretto.	Ciò può sucedere a volte durante la riproduzione. Ciò è causato dal modo in cui le trasce sono registrate.
	• Non vengono visualizzati i caratteri corretti (ad esempio, il nome dell'album).	Questa unità può visualizzare soltanto lettere (maiuscole), numero e un numero limitato di simboli.

• Microsoft e Windows Media sono marchi registrati o marchi di fabbrica di Microsoft Corporation negli Stati Uniti e/o in altri paesi.

SEZIONE AMPLIFICATORE AUDIO

Potenza in uscita massima:
Anteriore/Posteriore:	50 W per canale
Potenza in uscita continua (RMS):
Anteriore/Posteriore:	19 W per canale in 4 Ω, da 40 Hz a 20 000 Hz con una inferiore allo 0,8% distorsione armonica totale.
Impedenza di carico:	4 Ω (tolleranza da 4 Ω a 8 Ω)
Intervallo di controllo del tono:
Bassi:	±12 dB a 100 Hz
Alti:	±12 dB a 10 kHz
Risposta in frequenza:	Da 40 Hz a 20 000 Hz
Rapporto segnale/interferenza:	70 dB
Livello/impedenza linea in uscita:	2,5 V/20 kΩ carico (a fondo Scala)
Impedenza in uscita:	1 kΩ
Altro terminale:	Jack di ingresso AUX (ausiliario)

SEZIONE SINTONIZZATORE

Intervallo di frequence:
FM:	Da 87,5 MHz a 108,0 MHz
AM:	MW: Da 522 kHz a 1 620 kHz LW: Da 144 kHz a 279 kHz
Sintonizzatore FM
Sensibilità utilizzabile:	11,3 dBf (1,0 μV/75 Ω)
50 dB Sensibilità di silenzioso:	16,3 dBf (1,8 μV/75 Ω)
Selettività canale alternatively (400 kHz):	65 dB
Risposta in frequence:	Da 40 Hz a 15 000 Hz
Separazione stereo:	30 dB
Sintonizzatore MW
Sensibilità/Selettività:	20 μV/35 dB
Sintonizzatore LW
Sensibilità:	50 μV

SEZIONE LETTORE CD

Tipso:	Lettore Compact Disc
Sistema di rilevamento del segnale:	Pickup otticoswana dato (laser semiconductatore)
Numero di canali:	2 canali (stereo)
Risposta in frequenza:	Da 5 Hz a 20 000 Hz
Gamma dinamica:	93 dB
Rapporto segnale/interferenza:	98 dB
Affievolimento periodico del suono e oscillazione del suono:	Inferiori al limite misurabile
Formato di decodifica MP3: (MPEG1/2 Audio Layer 3)
Velocità max (Bit):	320 kB/sec.
Formato di decodifica WMA (Windows Media® Audio):
Velocità max (Bit):	192 kB/sec.

GENERALI

Alimentazione:
Tensione operativa:	CC 14,4 V(toleranza da 11 V a 16 V)
Messa a terra:	Massa negativa
Temperatura operativa consentita:	Da 0°C a +40°C
Dimensioni (L × A × P): (approssimative)
Dimensioni installazione:	182 mm × 52 mm × 160 mm
Dimensioni pannello:	188 mm × 58 mm × 13 mm
Peso:	1,3 kg (esclusi accessori)

Design e specifiche soggetti a variazioni senza preavviso.

PROBLEMI DI FUNZIONAMENTO?

Inizializzare l'apparecchio

Fare riferimento alla pagina di Come inizializzare l'apparecchio

Gentile Cliente, Questa apparecchiatura è conforme alle direttive e alle norme europee relative alla compatibilità elettromagnetica e alla sicurezza elettrica.

Il rappresentante europeo della Victor Company of Japan, Limited è:

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Germania

JVC
