Type de produit	Microphone à condensateur de studio à large diaphragme
Marque	Samson
Modèle	C01
Capsule	Diaphragme de 19 mm, épaisseur 3 microns
Directivité	Hypercardioïde
Réponse en fréquence	20 Hz – 18 kHz
Sensibilité	-33 dB/Pa
Niveau SPL max	136 dB
Alimentation	Alimentation fantôme 48V (via câble XLR)
Connectique	XLR 3 broches (symétrique)
Poids	480 g
Dimensions (H x L x P)	180 x 54 x 54 mm
Accessoires fournis	Support articulé, câble XLR
Applications	Chant, instruments acoustiques, overheads, studio
Entretien	Nettoyer avec un chiffon sec ; éviter l'humidité ; ranger dans un étui
Sécurité	Ne pas exposer à l'eau, ne pas démonter, utiliser sur pied stable
Réparabilité	Réparation uniquement par un centre agréé ; numéro de retour requis

FOIRE AUX QUESTIONS - C01 SAMSON

Comment brancher le Samson C01 ?

Connectez le micro à une entrée micro XLR de votre console ou interface audio. Assurez-vous que l'alimentation fantôme 48V est activée. Aucun pilote n'est nécessaire.

De quel type d'alimentation le C01 a-t-il besoin ?

Le C01 nécessite une alimentation fantôme de 48V fournie par la console, le préampli ou l'interface audio. Le micro s'allume avec un voyant bleu lorsque l'alimentation est active.

Comment régler le niveau du micro ?

Utilisez le gain d'entrée de votre console ou interface. Ajustez progressivement jusqu'à ce que le niveau de crête s'allume, puis réduisez légèrement pour éviter la distorsion.

Quel type de directivité possède le C01 ?

Le C01 est un micro à directivité hypercardioïde, ce qui offre une excellente réjection des sons latéraux et une bonne isolation de la source.

Comment éviter les bruits de pop ?

Utilisez un filtre anti-pop externe ou désaxez légèrement le micro par rapport à la bouche du chanteur. Vous pouvez aussi placer un bas nylon devant le micro.

Quelle est la hauteur du micro et son poids ?

Le C01 mesure 180 mm de hauteur, 54 mm de largeur et 54 mm de profondeur. Son poids est de 480 g.

Puis-je utiliser le C01 avec un pied de mic standard ?

Oui, le micro est livré avec un adaptateur pour pied standard. Vissez-le sur le pied et ajustez l'angle à l'aide de la vis de la rotule.

Comment installer la suspension anti-choc SP01 optionnelle ?

Retirez la pince du micro, placez le C01 au centre de la toile de la suspension, puis revissez la bague filetée. Fixez la suspension sur le pied et réglez l'angle.

Que faire si le micro ne fonctionne pas ?

Vérifiez que l'alimentation fantôme 48V est activée et que le câble XLR est correctement connecté. Si le voyant bleu ne s'allume pas, testez avec un autre câble ou une autre entrée.

Comment nettoyer et entretenir le C01 ?

Essuyez le boîtier avec un chiffon doux et sec. Évitez l'humidité et les chocs. Rangez le micro dans un étui lorsqu'il n'est pas utilisé.

MODE D'EMPLOI C01 SAMSON

C01U — Caractéristiques générales. 18

Installation du C01U 19

Mise en œuvre sous MAC OS X 20

Mise en œuvre avec Windows 7 & Vista........................................................ 21

Mise en œuvre avec Windows XP 22

Utilisation du C01U 23

Suspension anti-choc SP01 optionnelle 25

C01U — Caractéristiques techniques. 26

Merci d'avoir choisi le micro à condensateur de studio Samson C01U. Le C01U est équipé d'une capsule ultra fine de 19 mm, d'un convertisseur Analogique/Numérique intégré et d'une sortie USB. Le C01U est parfait pour l'enregistrement de la musique, ou de toute source audio acoustique avec votre application d'enregistrement sur ordinateur. Il vous suffit de connecter le cordon USB fourni, de lancer votre ordinateur avec votre logiciel d'enregistrement pour commencer à enregistrer. Pour disposer de réglages supplémentaires, installez le logiciel de Driver du Samson C01U : Vous disposez alors d'un réglage de gain programmable, d'un filtre passe-haut, d'un afficheur de niveau et d'un sélecteur de phase. Le C01U reproduit avec fidélité de nombreuses sources comme les chants, les instruments acoustiques, les Overheads de cymbales, etc. Sa réponse en fréquences très étendue et sa réponse ultra rapide aux transitoires vous garantissent une reproduction précise et linéaire sur la totalité du spectre.

Dans ces pages, vous trouverez une description détaillée des fonctions du micro à condensateur de studio C01U, des instructions de configuration et d'utilisation pas-à-pas et les caractéristiques techniques. Vous trouverez également une carte de garantie — prenez le temps de la remplir et de nous la renvoyer pour bénéficier de notre assistance technique. Nous vous ferons également parvenir des informations sur les nouveaux produits Samson.

Avec un entretien adapté, le C01U vous donnera satisfaction pendant de très nombreuses années. Prenez le temps de noter le numéro de série et la date d'achat ci-dessous pour toute utilisation ultérieure.

Numéro de série : ____

Date d'achat : ____

Si vous devez faire réparer cet appareil, vous devez tout d'abord obtenir un numéro de retour auprès de nos services. Sans ce numéro, l'appareil ne sera pas accepté. Appelez Samson au 1-800-3SAMSON (1-800-372-6766) pour obtenir ce numéro. Utilisez les emballages d'origine pour le retour.

C01U — caractéristiques générales

• Micro à condensateur professionnel de studio à grand diaphragme, avec sortie numérique USB
• Compatible avec les systèmes d'enregistrement sur ordinateur Mac et PC; pas de pilotes spéciaux requis ou d'alimentation externe.
• Son extrême précision de la reproduction en fait le micro idéal pour l'enregistrement des chants, des instruments acoustiques, ou de toute autre source. • Convertisseur A/N haute qualité en 16 Bits, 48 kHz. • Capsule de 19 mm à diaphragme de 3 microns. • Structure polaire hyper cardioïde. • Construction moulée ultra fiable. • Support articulé et câble USB de 3 m fournis.

Installation du C01U

L'installation du C01U est très simple et ne prend que quelques minutes. Étant donné que le C01U est compatible USB, vous pouvez l'utiliser directement sur un MAC ou sur un PC, en connectant simplement le câble USB fourni. Vous pouvez contrôler le C01U avec les réglages audio de vos systèmes d'exploitation MAC ou Windows. Vous trouverez des instructions détaillées sur la configuration avec MAC OS et Windows dans les sections suivantes de ce mode d'emploi.

Étant donné qu'il est possible de régler le niveau du signal depuis les préférences de votre système d'exploitation informatique, ainsi que depuis votre logiciel d'enregistrement, vous devez être familier avec ces réglages dans votre environnement MAC ou Windows. Par conséquent, lisez les sections Mise en oeuvre sous Windows 7 & Vista, Windows XP, ou Mise en oeuvre sous MAX OS X avant d'installer le pilote du C01U.

Mise en œuvre sous MAC OS x

Cet exemple vous indique comment installer le C01U avec MAC OS X.

1. Connectez le micro. La LED doit s'allumer pour indiquer qu'il reçoit l'alimentation USB. Le MAC reconnaît le périphérique audio USB et installe automatiquement un pilote universel.

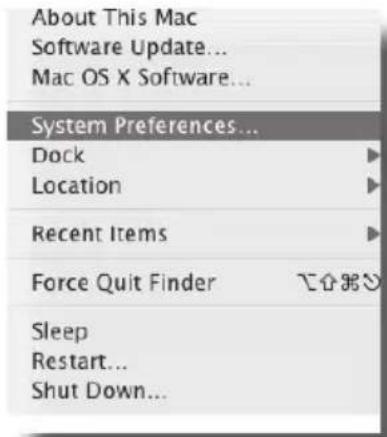

2. Pour sélectionner le C01U comme étant la source audio de l'ordinateur, ouvrez les préférences système dans le Dock ou dans le menu Pomme principal (figure 1).
3. Ouvrez ensuite les préférences Son (figure 2).
4. Cliquez maintenant sur l'onglet d'Entrée et sélectionnez le C01U (figure 3).
5. Pour régler le gain du micro, utilisez le curseur de niveau d'entrée situé en bas de la fenêtre de réglage du son.

Vous pouvez dès lors utiliser le micro avec quasiment tous les logiciels audio-numériques, mais vous devez le sélectionner comme périphérique d'entrée dans l'application. Sélectionnez alors le SAMSON C01U.

Mise en œuvre avec windows 7 & vista

Cet exemple illustre l'utilisation du C01U avec Windows 7 et Vista.

1. La première fois que vous connectez le C01U dans un port USB, Windows 7 ou Vista installe les pilotes universels du port. Une fenêtre apparaît, vous indiquant que l'ordinateur a trouvé le C01U.
2. Une fois les pilotes installés, une fenêtre apparaît, vous indiquant "Le périphérique est installé et prêt à l'utilisation". Remarque : Cette fenêtre ne s'affiche que lorsque vous connectez le périphérique à un port USB pour la première fois.
3. Pour sélectionner le Samson C01U comme le périphérique d'enregistrement par défaut, ou pour modifier ses réglages, cliquez sur Démarrer, puis sur Panneau de configuration, puis sur Son. Dans l'onglet Enregistrement, sélectionnez le SAMSON C01U dans les menus et utilisez le bouton Par défaut (figure 1).
4. Pour régler le gain du micro, cliquez sur Propriétés, puis sélectionnez l'onglet Niveaux. Vous pouvez afficher le niveau du micro en pourcentage ou en dB, en cliquant avec le bouton droit de la souris sur le numéro (figure 2).

Mise en œuvre avec windows XP

Cet exemple illustre l'utilisation du C01U avec Windows XP et le Service Pack 2. Les autres versions peuvent varier.

1. Connectez le micro. La LED doit s'allumer pour indiquer qu'il reçoit l'alimentation USB. Windows reconnaît le périphérique audio USB et installe automatiquement le Driver (Figure 1). REMARQUE : Les bulles d'aide contextuelle ne s'affichent que lors de la première installation.

Le C01U est reconnu comme un périphérique audio Windows dont le nom est Samson C01U. Pour chaque C01U supplémentaire installé, un chiffre est ajouté (par exemple, Samson C01U (2), etc.). Pour le sélectionner comme le périphérique par défaut et modifier le gain réglé par l'ordinateur, affichez le panneau de configuration.

1. Affichez les périphériques de Son et Audio depuis le panneau de configuration (figure 2).
2. Sélectionnez le Samson C01U comme le périphérique d'enregistrement par défaut dans l'onglet Audio. Le périphérique par défaut est utilisé par les programmes simples comme ceux de téléconférence ou par l'enregistreur de Windows. Dans la plupart des applications audio pro, vous pouvez sélectionner le(s) périphérique(s) à utiliser depuis le programme lui-même. Pour régler le gain depuis l'ordinateur, cliquez sur le bouton Volume (figure 3).
3. La fenêtre Wave In détermine le gain et coupe le micro. Le gain est réglable de -62 dB à +48 dB (figure 4).

Figure 1

Mise sous tension du C01U

Le C01U est un micro à condensateur, ce qui implique qu'il doit être alimenté par fantôme. La plupart des consoles de mixage, des préamplificateurs externes et des enregistreurs D-to-D disposent d'une alimentation de ce type. Une alimentation fantôme externe peut également être utilisée si nécessaire. Le C01U reçoit son alimentation directement sur le câble micro le reliant à la console ou à une autre entrée micro offrant ce type d'alimentation. L'alimentation est alors transmise avec le signal par le câble d'entrée micro de façon inaudible. La majorité des consoles de mixage disposent d'un commutateur permettant d'activer l'alimentation fantôme; assurez-vous que celui-ci est bien enclenché. Le C01U intègre un témoin led bleu, qui s'allume lorsque le micro est sous tension.

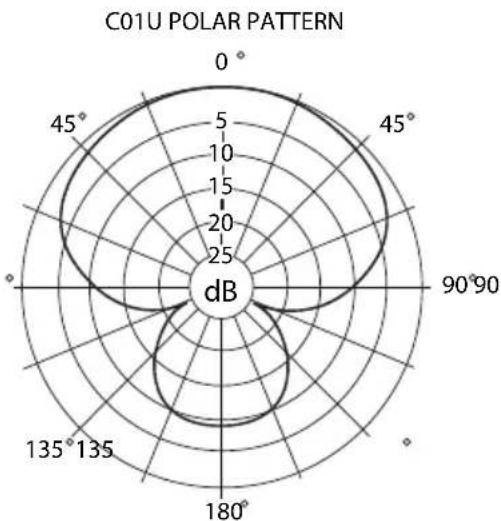

Structure polaire

La caractéristique essentielle d'un micro est sa directivité. On distingue ainsi trois catégories : les micros omnidirectionnels, bidirectionnels et unidirectionnels. Les micros omnidirectionnels captent les sons en provenance de toutes les directions. Les micros bidirectionnels captent les sons provenant de l'avant et de l'arrière du micro et atténuent les sons latéraux (gauche, droite). Les micros unidirectionnels (cardioïdes) ne captent que les sons reçus de face.

Les micros omnidirectionnels et bidirectionnels s'avèrent très pratiques pour bon nombre d'applications. Les situations de prise de son les plus courantes (scène et enregistrement) nécessitent néanmoins l'utilisation d'un micro unidirectionnel (ou cardioïde). En effet, le ciblage du micro unidirectionnel offre une meilleure séparation des instruments en studio et un meilleur contrôle du Larsen sur scène. Le micro à condensateur C01U est de type hypercardioïde, afin d'offrir une réjection maximale des sons latéraux. Lorsqu'il est bien positionné, le micro hypercardioïde vous permet de faire ressortir ce que vous souhaitez entendre et d'atténuer encore plus efficacement ce que vous ne souhaitez pas entendre.

Position du micro

Le positionnement du C01U par rapport à l'instrument ou au chanteur que vous enregistrez influence directement la qualité sonore finale. Tous les micros, et en particulier les micros unidirectionnels ou cardioïdes, sont très sensibles à un phénomène connu sous le nom "d'effet de proximité". En termes simples, l'effet de proximité se caractérise par une variation de la réponse en fréquence du micro en fonction de la position de la capsule par rapport à la source sonore. Dans les faits, lorsque vous pointez un micro cardioïde en direction de la source sonore (dans l'axe), la réponse en fréquence s'améliore; à l'inverse, lorsque vous désaxez le micro par rapport à la source, les graves sont plus particulièrement atténués et le son devient plus aigu.

Pour la plupart des applications de chant, on cherchera à placer le micro juste devant l'artiste. La même règle peut s'appliquer pour la reprise d'instruments, cependant, de surprenantes nuances d'égalisation peuvent être obtenues en désaxant très légèrement la capsule par rapport à la source sonore. N'hésitez pas à faire appel à cette technique pour une prise optimale des sons de batterie, de guitare acoustique, de piano ou d'autres instruments, sur scène ou en studio. Rien ne saurait remplacer l'expérience dans le domaine de la prise de son, alors passez à la pratique!

Réglage du niveau du signal

Dans votre station audionumérique, créez une piste audio mono, et réglez-la sur le canal gauche du C01U (ignorez le canal droit). Armez la piste en enregistrement, et réglez le gain d'entrée de façon logicielle dans le système d'exploitation de votre ordinateur et/ou dans le logiciel audionumérique. Pour régler correctement le niveau du micro, placez le C01U en face de la source sonore et montez progressivement le réglage de niveau d'entrée jusqu'à ce que le témoin CLIP ou le témoin de crête de l'application audionumérique s'allume. Baissez ensuite le réglage jusqu'à ce que le témoin s'éteigne.

Bruits de pop

Les "pops" sont des bruits désagréables produits par le micro lorsque le diaphragme reçoit le souffle d'un chanteur prononçant un "P". Il existe différentes solutions permettant de pallier ce problème, dont le recours à un filtre anti-pop externe. Certains ingénieurs du son parmi les plus prestigieux emploient pour cela un bon vieux bas nylon enfilé sur un porte-manteau tordu et obtiennent d'excellents résultats. Vous pouvez également désaxer légèrement le micro par rapport au chanteur; cette technique, efficace dans bien des cas, offre l'avantage de rendre inutile le recours à un filtre anti-pop externe.

Installation du C01U sur un pied

Le C01U peut être installé sur un pied standard au moyen de l'adaptateur fourni. Si vous utilisez un pied à la norme américaine 5/8", dévissez l'adaptateur pour la norme européenne. Vissez simplement la base filetée du micro sur votre pied ou votre perche. Dévissez la vis "rapide" de la rotule pour donner au micro l'axe souhaité. Une fois l'angle correct obtenu, serrez la vis pour maintenir le micro en place.

Utilisation de la suspension anti-choc SP01 optionnelle

Afin de garantir une isolation optimale du micro, le C01U peut être installé sur la suspension anti-choc SP01 optionnelle. La procédure suivante vous indique comment installer le micro sur sa suspension SP01 :

• Tout d'abord, vissez la suspension SP01 sur le pied ou sur la perche micro. Si vous utilisez un pied à la norme américaine 5/8", retirez l'adaptateur à la norme européenne. • Retirez la pince de fixation sur pied du C01U en tournant la bague filetée dans le sens inverse des aiguilles d'une montre (voir fig. 1).
• Installez le C01U sur la suspension SP01 en plaçant le micro au centre de la toile et en veillant à le positionner correctement sur la base. • Assurez la fixation à la suspension SP01 en remontant la bague filetée. Tournez-le dans le sens des aiguilles d'une montre (fig. 22). • Desserrez la vis rapide de la rotule pour régler l'angle du micro. Une fois l'angle approprié obtenu, serrez à nouveau la vis pour maintenir le micro en place.

Attention : Attention à ne pas abîmer le filetage ou à trop serrer la bague ou la vis rapide.

C01U — caractéristiques techniques

Réponse en fréquence 20~18000 Hz

Structure polaire Hypercardioïde

Type de capteur Condensateur arrière

Épaisseur de diaphragme 3 microns

Sensibilité -33 dB/Pa

Niveau SPL max. 136 dB

Poids 480 g

Dimensions Hauteur : 180 mm

Largeur : 54 mm

Profondeur : 54 mm

Poids à l'expédition : 21,1 kg

Caractéristiques sujettes à modifications sans préavis
