Produkttyp	Großmembran-Kondensatormikrofon für Studio
Marke	Samson
Modell	C01
Kapsel	Membran 19 mm, Dicke 3 Mikrometer
Richtcharakteristik	Hyperniere
Frequenzgang	20 Hz – 18 kHz
Empfindlichkeit	-33 dB/Pa
Max. Schalldruckpegel	136 dB
Stromversorgung	Phantomspeisung 48V (über XLR-Kabel)
Anschluss	XLR 3-polig (symmetrisch)
Gewicht	480 g
Maße (H x B x T)	180 x 54 x 54 mm
Mitgeliefertes Zubehör	Gelenkhalterung, XLR-Kabel
Anwendungen	Gesang, akustische Instrumente, Overheads, Studio
Pflege	Mit einem trockenen Tuch reinigen; Feuchtigkeit vermeiden; in einem Etui aufbewahren
Sicherheit	Nicht Wasser aussetzen, nicht zerlegen, auf stabilem Stativ verwenden
Reparierbarkeit	Reparatur nur durch autorisierte Werkstatt; Rückgabenummer erforderlich

Häufig gestellte Fragen - C01 SAMSON

Wie schließe ich das Samson C01 an?

Schließen Sie das Mikrofon an einen XLR-Mikrofoneingang Ihres Mischpults oder Audio-Interfaces an. Stellen Sie sicher, dass die Phantomspeisung 48V aktiviert ist. Es ist kein Treiber erforderlich.

Welche Art von Stromversorgung benötigt das C01?

Das C01 benötigt eine Phantomspeisung von 48V, die vom Mischpult, Vorverstärker oder Audio-Interface bereitgestellt wird. Das Mikrofon leuchtet blau auf, wenn die Stromversorgung aktiv ist.

Wie stelle ich den Mikrofonpegel ein?

Verwenden Sie den Eingangsverstärker Ihres Mischpults oder Interfaces. Erhöhen Sie ihn schrittweise, bis die Spitzenpegelanzeige aufleuchtet, und reduzieren Sie dann leicht, um Verzerrungen zu vermeiden.

Welche Richtcharakteristik hat das C01?

Das C01 ist ein Mikrofon mit Hypernieren-Richtcharakteristik, was eine hervorragende Unterdrückung von seitlichen Geräuschen und eine gute Quellentrennung bietet.

Wie vermeide ich Poppgeräusche?

Verwenden Sie einen externen Popschutz oder positionieren Sie das Mikrofon leicht schräg zum Mund des Sängers. Sie können auch einen Nylonstrumpf vor das Mikrofon legen.

Wie hoch ist das Mikrofon und wie schwer ist es?

Das C01 hat eine Höhe von 180 mm, eine Breite von 54 mm und eine Tiefe von 54 mm. Es wiegt 480 g.

Kann ich das C01 mit einem Standard-Mikrofonstativ verwenden?

Ja, das Mikrofon wird mit einem Adapter für Standardstative geliefert. Schrauben Sie es auf das Stativ und stellen Sie den Winkel mit der Kugelgelenkschraube ein.

Wie installiere ich die optionale SP01-Spider-Halterung?

Entfernen Sie die Mikrofonklammer, setzen Sie das C01 in die Mitte des Spinnennetzes der Halterung und schrauben Sie den Gewindering wieder fest. Befestigen Sie die Halterung am Stativ und stellen Sie den Winkel ein.

Was tun, wenn das Mikrofon nicht funktioniert?

Überprüfen Sie, ob die Phantomspeisung 48V aktiviert ist und das XLR-Kabel richtig angeschlossen ist. Wenn die blaue LED nicht leuchtet, testen Sie mit einem anderen Kabel oder einem anderen Eingang.

Wie reinige und pflege ich das C01?

Wischen Sie das Gehäuse mit einem weichen, trockenen Tuch ab. Vermeiden Sie Feuchtigkeit und Stöße. Bewahren Sie das Mikrofon bei Nichtgebrauch in einem Etui auf.

BEDIENUNGSANLEITUNG C01 SAMSON

Einleitung 29
C01U installieren. 30
C01U installieren. 31
Erste Schritte mit Mac OS X 32
Erste Schritte mit Windows 7 & Vista . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Erste Schritte mit Windows XP 34
C01U betreiben 35
C01U Technische Daten 38

Einleitung

Herzlichen Glückwunsch zum Kauf des Samson C01U Studiokondensatormikrofons. Das C01U zeichnet sich aus durch eine große ultra-dünne 19 mm Membrankapsel mit integriertem, hochwertigem Analog/Digital-Konverter und USB-Ausgang. Das C01U eignet sich ideal zum Aufnehmen von Musik oder jeder anderen akustischen Audioquelle mit Ihrer Lieblings-DAW (Digital Audio Workstation). Einfach das mitgelieferte USB-Kabel einstecken, die DAW starten und mit der Aufnahme beginnen. Das C01U reproduziert mit hoher Klangtreue die verschiedensten Klangquellen, inklusive Gesang, Akustikinstrumente, Overhead-Becken u.v.m. Der erweiterte Frequenzgang und die schnelle Transientenansprache garantieren eine präzise Reproduktion mit linearer Klangcharakteristik über das gesamte Frequenzspektrum.

Auf diesen Seiten finden Sie eine detaillierte Erläuterung der Funktionen des C01U Studiokondensatormikrofons sowie schrittweise Anleitungen für die Einrichtung und Anwendung plus umfassende Spezifikationen. Bitte vergessen Sie nicht, die beiliegende Garantiekarte ausgefüllt an uns zurückzusenden, damit Sie online technischen Support erhalten und wir Ihnen zukünftig aktuelle Informationen über dieses und andere Samson-Produkte zukommen lassen können.

Bei sorgsamer Behandlung wird Ihr C01U viele Jahre störungsfrei funktionieren. Die Seriennummer Ihres Geräts sollten Sie vorsorglich in der Zeile unten eintragen.

Seriennummer: ____

Kaufdatum: ____

Sollte Ihr Gerät einmal gewartet werden müssen, besorgen Sie sich vor der Rücksendung an Samson bitte eine Return Authorization Number (Rücksendeberechtigungs num mer/RA). Ohne diese Nummer wird das Gerät nicht angenommen. Bitte rufen Sie Samson unter der Nummer 1-800-3SAMSON (1-800-372-6766) an, um eine RA-Nummer vor der Rücksendung zu erhalten. Heben Sie bitte das Original-Verpackungsmaterial auf und schicken Sie das Gerät möglichst im Originalkarton und mit dem Originalverpackungs material zurück.

C01U installieren

• Professionelles großmembraniges USB-Studiokondensatormikrofon
- Kompatibel mit Mac und PC, keine Spezialtreiber oder externen Netzteile erforderlich
- Dank extrem detaillierter Klangreproduktion ist das C01U ideal für das Aufnehmen von Gesang, Akustikinstrumenten und praktisch jeder anderen Klangquelle geeignet
• Hochwertiger AD-Wandler mit einer Samplingrate von 16 Bit, 48 kHz
• 19 mm Kapsel mit 3 Mikron dicker Membran
• Hypernieren-Richtcharakteristik
• Solide Spritzgusskonstruktion
• Galgenständer-Halterung und 3 m USB-Kabel inklusive

C01U installieren

Das C01U lässt sich in wenigen Minuten mühelos installieren. Da das C01U dem USB-Standard entspricht, können Sie es über das mitgelieferte USB-Kabel an einen Mac oder PC anschließen und – wie bei Plug&Play üblich – sofort anfangen. Sie können Ihr C01U mit den standard Audio Interface-Reglern des Mac- oder Windows-Betriebssystems steuern. Detaillierte Anleitungen zum Einrichten des Geräts mit Mac OS und Windows finden Sie in den folgenden Abschnitten dieses Handbuchs.

Da Sie den Signalpegel mit der Systemsteuerung und der Aufnahmesoftware regeln können, sollten Sie sich mit diesen Reglern im Mac- oder Windows-Betriebssystem vertraut machen. Lesen Sie am besten zunächst den Abschnitt "Erste Schritte mit Windows 7 & Vista, Windows XP" oder "Erste Schritte mit Mac OS X", bevor Sie die C01U Treibersoftware installieren.

Erste Schritte mit Mac OS X

Das folgende Beispiel beschreibt das Einrichten des C01U in Mac OS X.

1. Schließen Sie das Mikrofon an. Die LED leuchtet und das Mikrofon empfängt USB-Spannung. Der Mac erkennt das USB-Audiogerät und installiert automatisch einen Universaltreiber.

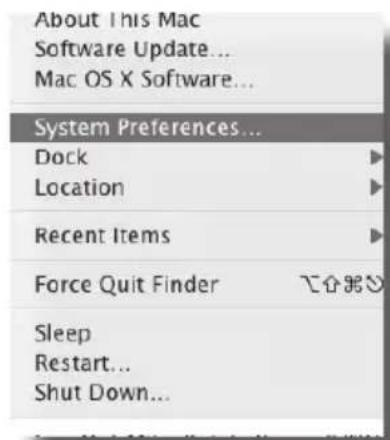

2. Um das C01U als Audio-Eingang des Computers zu wählen, öffnen Sie die Systemeinstellung aus dem Dock oder dem Apple-Hauptmenü (Abb. 1).
3. Öffnen Sie dann die Sound-Einstellungen (Abb. 2).
4. Klicken Sie auf das Input-Register und wählen Sie SAMSON C01U (Abb. 3).
5. Um die Mikrofonverstärkung einzustellen, verschieben Sie den Input Volume Slider am unteren Rand der Sound-Dialogbox.

Jetzt können Sie Ihr Mikrofon mit fast jeder Audioaufnahmesoftware benutzen, nachdem Sie es als Eingabegerät in der DAW festgelegt haben. Suchen und wählen Sie einfach SAMSON C01U in den Eingabe-Optionen.

Erste Schritte mit Windows 7 & Vista

Das folgende Beispiel beschreibt das Einrichten des C01U in Windows 7 und Vista.

1. Beim ersten Anschließen des C01U an einen USB-Port installiert Windows 7 oder Vista den Universaltreiber für diesen Port. Es erscheint eine Sprechblase mit der Meldung, dass der Computer das C01U gefunden hat.
2. Zum Abschluss der Treiberinstallation erscheint eine Sprechblase mit der Meldung "Ihr Gerät ist installiert und betriebsbereit".

Hinweis: Die Sprechblase erscheint nur beim erstmaligen Anschließen des Geräts an einen bestimmten USB-Port.

1. Um das C01U als Standardgerät für Aufnahmen zu wählen oder dessen Einstellungen zu ändern, klicken Sie auf den Start-Button, dann auf die Systemsteuerung und anschließend auf Sound. Im Aufnahme-Register können Sie das SAMSON C01U aus den Menüs wählen und mit dem "Als Standard"-Button als Standardgerät festlegen (Abb. 1).
2. Um die Mikrofonverstärkung einzustellen, klicken Sie auf den Eigenschaften-Button und wählen das Pegel-Register. Sie können sich den Mikrofonpegel entweder in Prozent oder in dB anzeigen lassen. Zum Wechseln der Anzeige rechts klicken Sie auf das Zahlenkästchen (Abb. 2).

Erste Schritte mit Windows XP

Das folgende Beispiel beschreibt das Ein richten des C01U in Windows XP mit Service Pack 2. Andere Versionen können geringfügig variieren.

1. Schließen Sie das Mikrofon an. Die LED leuchtet und das Mikrofon empfängt USB-Spannung. Windows erkennt das USB-Audiogerät und installiert automatisch die Universaltreiber (Abb. 1). HINWEIS: Diese Sprechblase wird beim nächsten Anschließen des Mikrofons nicht mehr erscheinen, da die Mikrofontreiber bereits installiert sind.

Das C01U wurde jetzt als Windows-Audiogerät unter dem Namen "Samson C01U" erkannt. Jedem weiteren C01U wird eine Nummer hinzugefügt, z. B. Samson C01U (2) usw. Um es als Standardgerät zu wählen und die computergesteuerte Verstärkung zu ändern, rufen Sie die Systemsteuerung auf.

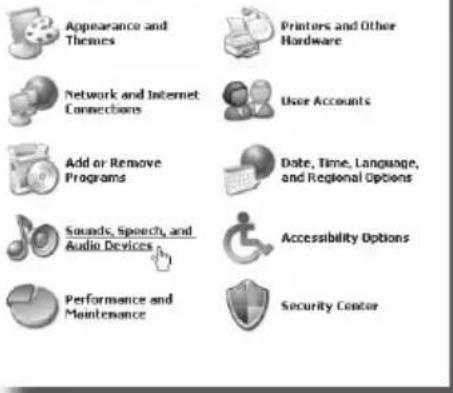

1. Greifen Sie via Systemsteuerung auf "Sounds und Audiogeräte" zu (Abb. 2).
2. Wählen Sie im Audio-Register das Samson C01U als "Standardgerät" für die "Sound-Aufnahme". Das Standardgerät wird in einfachen Programmen benutzt, z. B. Teleconferencing oder Sound Recorder. Bei den meisten professionellen Audioprogrammen können Sie im Programm selbst wählen, welches Gerät (oder mehrere Geräte) benutzt werden soll(en). Um die computergesteuerte Verstärkung einzustellen, klicken Sie auf den Volume-Button (Abb. 3).
3. Das Wave In-Fenster bestimmt die computergesteuerte Verstärkung oder schaltet das Mikrofon stumm. Der Gain-Bereich beträgt -62 dB bis +48 dB (Abb. 4).

Abb. 1

Pick a category

C01U mit Spannung versorgen

Das C01U besitzt wie alle anderen Kondensatormikrofone eine interne Elektronik, die eine aktive Spannungsversorgung benötigt. Herkömmliche Studiokondensator-mikrofone werden fast immer über eine Phantomspeisung versorgt, die normalerweise vom Mischpult bezogen wird. Das C01U empfängt seine Spannung über den USB-Bus. Schließen Sie das Mikrofon einfach an den USB-Port des Com puters an und schon ist das Mikrofon betriebsbereit. Die Einschalt-LED des C01U leuchtet, sobald USB-Spannung anliegt.

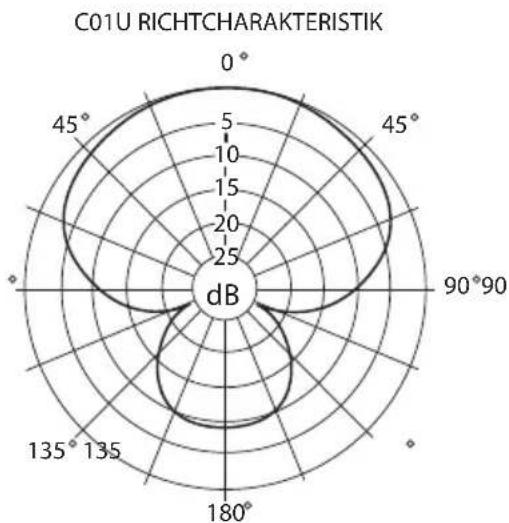

Richtcharakteristik

Die wichtigste Eigenschaft eines Mikrofons ist seine Richtcharakteristik. Es gibt drei grundsätzliche Kategorien von Richtcharakteristiken: omni-, bi- und unidirektional. Mikrofone mit Kugelcharakteristik (omnidirektional) nehmen Schall aus allen Richtungen auf. Bidirektionale Mikrofone (Abb. 8) nehmen Schall direkt von vorne und hinten auf und unterdrücken seitlich eintreffenden Schall. Mikrofone mit Nierencharakteristik (unidirektional) nehmen Schall nur von vorne auf.

Während Mikrofone mit omni- und bidirektionaler Charakteristik für verschiedene Spezialanwendungen sehr nützlich sind, erfordert die Mehrzahl von Mikrofon abnahmen bei Aufnahmen und Live-Beschallungen unidirektionale oder Nierenmikrofone. Die unidirektionale Eigenschaft ermöglicht eine bessere Trennung von Instrumenten im Studio und eine bessere Feedback-Kontrolle bei der Live-Beschallung. Die Supernieren-Charakteristik des C01U Kondensatormikrofons bietet eine noch stärkere Unterdrückung von seitlich auftreffendem Schall. Bei korrekter Positionierung des Mikrofons können Sie mit der Supernieren-Charakteristik größere Anteile des gewünschten Klangs und geringere Anteile des unerwünschten Klangs aufnehmen.

Mikrofonplatzierung

Um die Klangqualität zu maximieren, müssen Sie genau darauf achten, wie Ihr C01U platziert und bezüglich des abzunehmenden Instruments oder Sängers aufgestellt ist. Alle Mikrofone und besonders unidirektionale oder Nierenmikrofone zeichnen sich durch ein Phänomen namens „Nahbesprechungseffekt“ aus. Dieser entsteht durch die Änderung des Frequenzgangs eines Mikrofons, der wiederum auf der Entfernung (und Position) zwischen Mikrofonkapsel und Klangquelle basiert. Wenn Sie ein Nierenmikrofon direkt (achsial) auf die Klangquelle richten, erhalten Sie den besten Frequenzgang. Wenn Sie das Mikrofon jedoch etwas neben die Klangquelle (neben die Hörachse) richten, werden Sie feststellen, dass der Bassfrequenzgang nachlässt und das Mikrofon zunehmend dünner klingt.

Bei den meisten Gesangsanwendungen werden Sie das Mikrofon direkt vor dem Künstler aufstellen. Das gleiche gilt für die Mikrofonabnahme von Instrumenten, aber man kann ziemlich erstaunliche Klangeinstellungen vornehmen, indem man den Winkel zwischen Kapsel und Klangquelle nur leicht ändert. Dies ist eine nützliche Technik, um den optimalen Sound von Drumsets, Akustikgitarren, Pianos oder anderen Instrumenten in einem akustisch lebendigen Raum oder auf einer Bühne einzufangen. Experiment und Erfahrung sind die besten Lehrmeister beim Erstellen guter Sounds – also schließen Sie Ihr Mikrofon an!

C01U betreiben

Signalpegel einstellen

Erstellen Sie in Ihrer digitalen Audioworkstation (DAW) eine Monospur und stellen Sie sie auf den linken Kanal des C01U ein (ignorieren Sie den rechten Kanal). Schalten Sie die Spur aufnahmebereit und stellen Sie die Eingangsverstärkung mit dem Softwareregler des Betriebssystems Ihres Computers und/oder Ihrer digitalen Audioworkstation ein. Wählen Sie einen guten Pegel für das Mikrofon, indem Sie das C01U vor der gewünschten Schallquelle platzieren und den Input Trim-Regler langsam aufdrehen, bis die CLIP- oder Peak-Anzeige in Ihrer DAW aufleuchtet. Drehen Sie dann den Input Trim-Regler zurück, bis die Anzeige nicht mehr leuchtet.

P-Popping

Dieses störende Poppgeräusch entsteht, wenn die Mikrofonmembran von Luftstößen getroffen wird, die beim Aussprechen von Wörtern mit dem Konsonanten "P" (und anderen Explosivlauten) durch den Sänger entstehen. Dieses Problem kann man auf verschiedene Weise, z. B. mit einem externen Poppfilter, lösen. Manche berühm ten Tontechniker verlassen sich auf einen alten Nylonstrumpf, den sie über einen zurechtgebogenen Drahtkleiderbügel gezogen haben – was tatsächlich sehr gut funktioniert. Sie können das Mikrofon auch probeweise in einem kleinen Winkel zur Hörachse auf den Sänger richten. Dies löst häufig das Problem auch ohne externes Poppfilter.

Ständermontage des C01U

Das C01U lässt sich mit dem mitgelieferten, schwenkbaren Montage-Adapter auf standard Mikrofonständern montieren. Bei einem amerikanischen 5/8" Mikrofonständer müssen Sie vorher den Euro-Ständeradapter abschrauben. Schrauben Sie den Schwenkadapter dann einfach auf den Mikrofonständer oder Galgenständerarm. Lösen Sie die Rändelschraube, um das Mikrofon auf den gewünschten Winkel einzustellen. Ziehen Sie anschließend die Rändelschraube zur Sicherung der Mikrofonposition wieder fest.

Optionalen SP01 Anti-Schock verwenden

Optionalen SP01 "Spider" Anti-Shock verwenden

Zwecks zusätzlicher Isolation können Sie das C01U auf den optionalen SP01 "Spider" Anti-Schock montieren. Gehen Sie hierbei wie folgt vor:

• Schrauben Sie zunächst den SP01 Anti-Schock auf Ihren Mikro- oder Galgenständer. Falls Sie einen US 5/8"Mikro- oder Galgenständer verwenden, müssen Sie den Euro-Adapter entfernen.
  • Entfernen Sie die C01U Schwenkvorrichtung, indem Sie den Gewindering wie in Abb.1 nach links drehen.
  • Installieren Sie das C01U im SP01, indem Sie das Mikrofon in die Mitte des Netzes einsetzen und es auf dem Boden der Montageplatte positionieren.

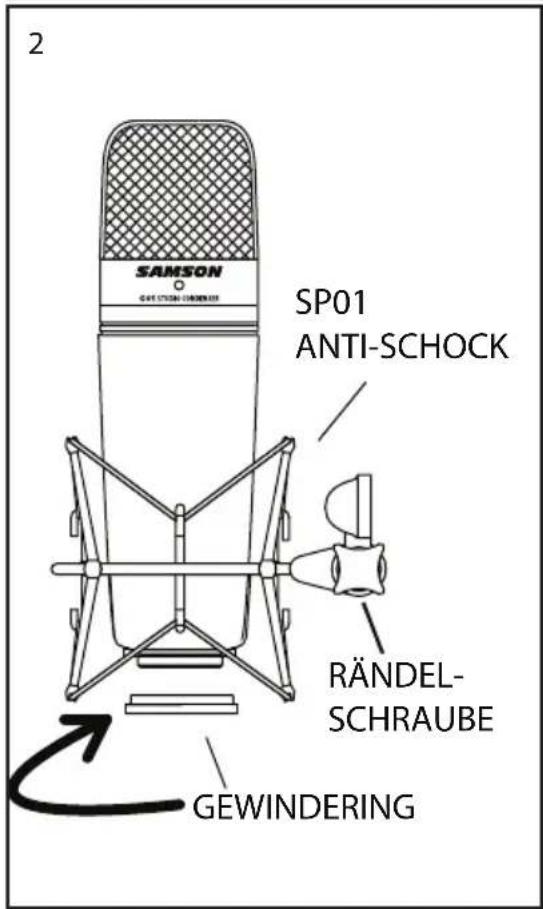

• Sichern Sie den SP01, indem Sie den Gewindering durch eine Rechtsdre hung bis zum Anschlag wieder mon tieren (Abb.2).
• Lockern Sie jetzt die Rändelschraube, um den Winkel des Mikrofons einzu stellen, und richten Sie das C01U auf die gewünschte Position aus. Drehen Sie anschließend die Rändelschraube wieder fest, um das Mikrofon zu fixieren.

Anmer kung: Achten Sie darauf, dass Sie den Gewindering und die Rändelschraube nicht in die falsche Richtung oder zu fest drehen.

C01U Technische Daten

C01U Technische Daten

Frequenzgang 20\~18000 Hz

Richtcharakteristik

Elementtyp

Membrandicke

Empfindlichkeit

Schalldruck

Gewicht

Abmessungen

Hyperniere

Back-Kondensator

3 Mikron

-33 dB/Pa

136 dB

0,48 kg (1,06 lbs)

Höhe: 180 mm (7")

Breite: 54 mm (2,125")

Tiefe: 54 mm (2,125")

Versandgewicht 1,15 kg (2,5 lbs)

Technische Daten können unangekündigt geändert werden.

DIESES GERÄT ENTSPRICHT PART 15 DER FCC VORSCHRIFTEN CLASS B. DER BETRIEB UNTERLIEGT FOLGENDEN ZWEI BEDINGUNGEN: (1) DIESES GERÄT DARF KEINE SCHÄDLICHEN INTERFERENZEN ERZEUGEN UND (2) DIESES GERÄT MUSS EMPFANGENE INTERFERENZEN VERKRAFTEN KÖNNEN, INKLUSIVE STÖRUNGEN, DIE MÖGLICHERWEISE DEN BETRIEB AUF UNERWÜNSCHTE WEISE BEEINFLUSSEN. GEEIGNET FÜR DEN EINSATZ IN WOHNGEBIETEN UND BÜROS.
