Type de produit	Enregistreur à cassettes avec haut-parleur et port USB
Marque	QFX
Modèle	RETRO-39
Alimentation	Adaptateur secteur AC 90-240V, ou 4 piles UM-2 (type C) 1,5V chacune, 6V DC
Haut-parleur	3 pouces, 8 ohms
Puissance de sortie	850 mW max
Section cassette	Cassettes standard jusqu'à C-90 ; vitesse de bande 4,7 cm/s (1-7/8 ips)
Réponse en fréquence	200 - 6300 Hz
Système d'effacement	Effacement par courant continu (DC)
Polarisation d'enregistrement	Polarisation DC
Fonctions principales	Lecture/Enregistrement cassette, avance rapide, rembobinage, stop/éject, pause, lecture USB, microphone intégré, prise Line In, prise Line Out
Poignée de transport	Poignée latérale intégrée
Arrêt automatique	Oui, en fin de bande (mécanique)
Entretien et nettoyage	Nettoyer les têtes et galets avec de l'alcool isopropylique ; utiliser une cassette de nettoyage après nettoyage manuel
Sécurité	Protection antieffacement par languettes amovibles sur les cassettes ; débrancher quand inutilisé
Réparabilité	Pièces détachées non spécifiées dans la notice ; contacter le support QFX
Dimensions	Environ 25 x 15 x 8 cm (estimation)
Poids	Environ 1 kg (estimation)

FOIRE AUX QUESTIONS - RETRO-39 QFX

Comment puis-je alimenter l'enregistreur RETRO-39 ?

L'appareil peut fonctionner sur secteur (adaptateur AC 90-240V) ou avec 4 piles UM-2 (type C) de 1,5V chacune. Assurez-vous de respecter les polarités lors de l'insertion des piles.

Puis-je utiliser des cassettes plus longues que C-90 ?

Il est recommandé d'utiliser des cassettes standard de longueur maximale C-90. Les cassettes plus longues peuvent provoquer un bourrage ou endommager le mécanisme.

Comment protéger mes enregistrements contre un effacement accidentel ?

Retirez la languette de verrouillage d'effacement située à l'arrière de la cassette (côté gauche du bord arrière). Pour réenregistrer, couvrez le trou avec un morceau de ruban adhésif.

Le microphone intégré capte des bruits mécaniques, que faire ?

Placez le microphone à environ 30 cm de la source sonore. Si le bruit persiste, utilisez un microphone externe branché sur la prise Line In pour une meilleure qualité.

Comment nettoyer les têtes de bande ?

Utilisez un coton-tige imbibé d'alcool isopropylique ou un nettoyant spécial pour têtes. Nettoyez délicatement les têtes d'effacement, d'enregistrement/lecture, le galet presseur et l'arbre du cabestan. Appuyez sur Lecture pour faire tourner les pièces.

Que faire si la cassette déclenche l'arrêt automatique avant la fin ?

Cela peut être dû à une bande trop tendue ou des crêtes. Frappez doucement la cassette contre une surface plane, puis rembobinez-la d'une extrémité à l'autre sur la machine.

Puis-je utiliser l'enregistreur sans piles, uniquement sur secteur ?

Oui, vous pouvez brancher l'adaptateur secteur pour une utilisation sans piles. L'appareil fonctionnera directement sur courant secteur.

Comment enregistrer à partir d'une source externe ?

Branchez un microphone ou une source audio (via un câble jack) dans la prise Line In. L'insertion d'un jack déconnecte automatiquement le microphone intégré.

Pourquoi la touche d'enregistrement ne s'enclenche-t-elle pas ?

Vérifiez qu'une cassette est bien insérée et que sa languette de protection d'effacement n'a pas été retirée. Si la languette est absente, l'enregistrement est bloqué. Ne forcez pas le mécanisme.

L'appareil dispose-t-il d'une fonction USB ?

Oui, le RETRO-39 possède un port USB permettant de lire des fichiers audio à partir d'une clé USB. Utilisez les touches FWD et REW pour la navigation, et Lecture/Pause pour la lecture.

MODE D'EMPLOI RETRO-39 QFX

Manuel d'instructions

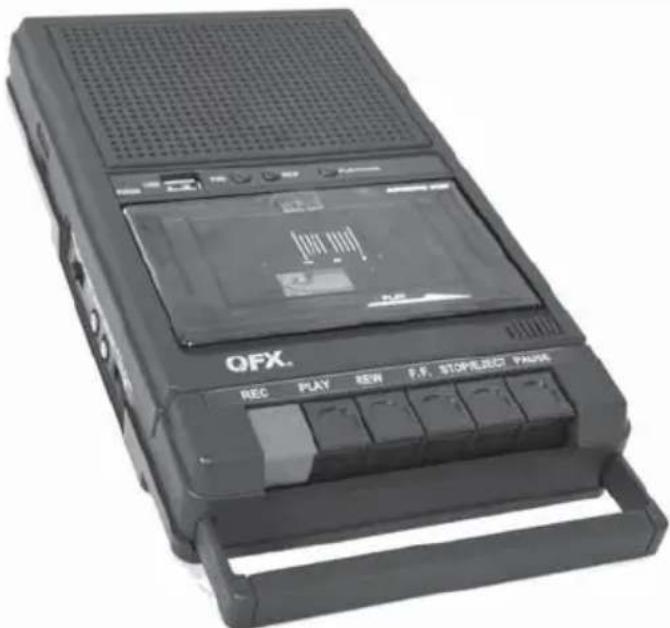

RETRO - 39

Cassette à chaussures enregistreur avec port USB

1. Port USB haut-parleur DC
2. JACK (enregistrement SP)
3. Touche FWD (pour USB)
4. Touche REW (pour USB)
5. Touche Lecture / Pause
6. (pour USB) Lecteur de
7. cassettes
8. Clé d'enregistrement
9. Jouer la clé
10. Touche de rembobinage
11. Touche d'avance rapide
12. Touche Stop / Eject
13. Touche de pause
14. Poignée latérale
15. Contrôle du volume
16. Line Out Jack
17. Line In Jack
18. USB / entrée ligne / bande / batterie hors tension
19. Compartment
20. Microphone intégré

Avertissement:

Débranchez l'enregistreur en débranchant la fiche de la prise murale lorsqu'il n'est pas utilisé.

Fonctionnement sur piles

L'enregistreur fonctionne avec 4 piles de 1,5 V CC. Si la machine doit être utilisée principalement sur batterie, les piles alcalines au manganèse prolongent généralement la durée de vie des piles.

Faites glisser le couvercle du compartiment des piles et insérez les quatre piles sur le ruban, en observant les marques de polarité à l'intérieur du compartiment.

Circuit retirez immédiatement les piles faibles ou épuisées

Si l'enregistreur n'est pas utilisé pendant de longues périodes, retirez les piles et conservez-les dans un endroit frais et sec.

Entretien approprié de votre enregistreur et de vos cassettes

• Conservez l'enregistreur dans un état propre comme décrit sous Entretien.
• N'exposez pas la machine à des conditions humides ou à des températures extrêmement élevées, telles que celles qui peuvent être atteintes à l'intérieur d'une voiture par une journée ensoleillée.
• Gardez la machine et les cassettes à l'écart des champs magnétiques puissants,
• aussi près de gros transformateurs, moteurs électriques, récepteurs de télévision et haut-parleurs. • Enroulez toujours vos cassettes à une extrémité après utilisation.
• N'utilisez pas excessivement les touches de vent et de rembobinage pour rechercher un élément particulier sur une cassette. Cela peut provoquer un «sommeil» ou des crêtes dans les couches de la bande et provoquer ainsi un bourrage ou un déclenchement de l'arrêt audio.
• Ne touchez pas les têtes avec des objets métalliques ou pointus.

Positionnez le microphone à environ 12 pouces / 30 cm de la source sonore.

L'enregistreur dispose d'un contrôle automatique de niveau (ALC) pour maintenir tous les enregistrements à un niveau optimal. Le contrôle du volume n'a fonctionné que pendant la relecture et n'a donc pas besoin d'être réglé.

Le microphone intégré à votre appareil étant à proximité de pièces mécaniques en mouvement, il peut capter du bruit de celles-ci si l'enregistreur est utilisé à une distance supérieure à 12 pouces / 30 cm de la source sonore.

Enregistrement à l'aide d'une prise d'entrée de ligne

Connectez un microphone basse impédance à la prise Line-in.

Pour une position de performance signal / bruit maximale, placez la prise d'entrée de ligne externe aussi près que possible de la source audio. L'insertion d'une prise jack dans la prise microphone de la prise d'entrée de ligne déconnecte automatiquement le microphone intégré.

Auto-stop

L'enregistreur intègre un arrêt automatique mécanique qui désactive automatiquement les fonctions de lecture ou d'enregistrement à la fin d'une cassette.

Cela ne fonctionne ni en mode d'avance rapide ni de rembobinage.

Si une cassette déclenche l'arrêt automatique avant d'atteindre la fin de la bande, la bande est peut-être devenue trop serrée ou a des crêtes enroulées, provoquant trop de friction. Cela peut normalement être corrigé en frappant la cassette face vers le bas sur une surface plane, puis en enroulant la bande, de bout en bout, dans votre machine.

Avance rapide et rembobinage

La touche d'avance rapide et la touche de rembobinage permettent de localiser rapidement une section particulière de la bande. La fonction de l'une ou l'autre touche est annulée à l'aide de la touche Stop.

Utilisez toujours la touche Stop pour arrêter la bande. Tenter de passer de l'enroulement au jeu risque d'endommager la bande et peut endommager le mécanisme. Ne laissez pas le ruban d'enroulement de la machine dans les deux sens, car l'arrêt automatique ne fonctionnera pas lorsque le ruban atteindra la fin; le mécanisme peut être endommagé s'il est laissé de cette manière pendant une durée indéterminée. Utilisez toujours la touche Stop une fois la cassette enroulée à une extrémité.

Protection des enregistrements

Normalement, tout ce qui est enregistré sur la bande est automatiquement effacé lors d'un nouvel enregistrement.

Vous pouvez protéger vos enregistrements contre un effacement accidentel en retirant les languettes de verrouillage d’effacement à l’arrière de la cassette. Lorsque la cassette est tenue avec la face enregistrée vers le haut, la languette de protection se trouve sur le côté gauche du bord arrière de la cassette. Toutes les cassettes préenregistrées sont protégées de cette manière pour éviter l’effacement accidentel de l’enregistrement commercial.

Les cassettes «protégées» peuvent être réenregistrées en fixant simplement un morceau de ruban adhésif sur le trou où le robinet a été retiré. Cela prend la place de l'onglet et votre machine peut alors être engagée en mode d'enregistrement. Une cassette «protégée» empêchera d'appuyer sur la touche d'enregistrement. Si à tout moment vous essayez d'enregistrer et que cette clé ne s'engage pas, ne forcez pas le mécanisme ou des dommages en résulteront. Vérifiez qu'une cassette a été chargée et que le

L'onglet de verrouillage d'effacement n'a pas été supprimé.

Effacer l'onglet de verrouillage pour le côté «i»

Entretien

Votre enregistreur ne nécessite aucun entretien de routine et vous ne devez en aucun cas essayer de lubrifier des pièces de la machine.

Cependant, certaines parties de la machine, entrant en contact direct avec le ruban, nécessitent un nettoyage périodique pour garantir de bonnes performances.

Les têtes de bande (effacer et enregistrer / lire) peuvent être nettoyées à l'aide d'une boule de coton humidifiée avec une goutte d'alcool isopropylique ou d'un nettoyant pour tête de bande propriétaire.

Le galet presseur et l'arbre du cabestan peuvent être nettoyés de la même manière.

Pour accéder correctement à ces pièces, retirez toute cassette du compartiment et laissez le couvercle relevé. Appuyez sur la touche Lecture pour activer la mécanique et déplacer toutes les parties en vue.

Il sera plus facile de nettoyer toute la surface du galet presseur si la source d'alimentation est connectée (piles ou secteur), de sorte que le galet et l'arbre du cabestan tournent.

Il est suggéré d'utiliser une cassette de nettoyage de tête de cassette propriétaire après avoir nettoyé manuellement la tête d'enregistrement / lecture afin de restaurer le poli et de retirer le film de surface.

Le fait de ne pas maintenir les têtes de bande dans un état propre entraînera une reproduction étouffée, de mauvais enregistrements et un effacement incomplet.

Le fait de ne pas maintenir le galet presseur et l'arbre du cabestan dans un état propre risque d'entraîner l'enchevêtrement et le déversement de la cassette.

Ne touchez pas la tête de bande avec un objet métallique ou pointu.

Caractéristiques:

Alimentation: AC (-) 90V - 240V, DC 6V 4 piles UM-2 type C Speaker:

3" 8ohm

Puissance: 850 mW max

Section cassette

Bande: Cassette standard (longueurs C-90 ou moins)

Vitesse de bande: 1-7/8 in/sec. (4,7 cm/sec)

Réponse en fréquence : 200-6 300

Système d'effacement: DC Erase

Système de polarisation d'enregistrement: polarisation DC

Des améliorations continues sont toujours apportées à nos équipements, tant en termes de qualité que de performances, nous nous réservons donc le droit de modifier les spécifications sans préavis.
