Type de produit	Chargeur de batterie pour outils électroportatifs
Marque	Hitachi (aujourd'hui HiKOKI)
Modèle	UC 7SD
Tension d'entrée	230 V AC, 50-60 Hz
Tension de sortie	7,2 V CC
Courant de charge	1,0 A
Type de batterie compatible	Batteries Ni-Cd ou Ni-MH 7,2 V, série Hitachi BCL
Dimensions	Environ 15 x 8 x 6 cm
Poids	Environ 0,4 kg
Indicateur de charge	LED rouge fixe en charge, verte quand chargée
Protection	Protection contre les surcharges, les courts-circuits et la surchauffe
Temps de charge typique	Environ 1 heure pour une batterie 1,2 Ah
Température de fonctionnement	0 °C à 40 °C
Utilisation prévue	Recharge des batteries d'outils Hitachi/HiKOKI 7,2 V
Entretien	Nettoyer les contacts avec un chiffon sec ; ne pas utiliser de solvants
Pièces détachées	Disponibles auprès des centres de service agréés Hitachi/HiKOKI
Réparabilité	Réparable par un professionnel ; pas de pièces réparables par l'utilisateur
Normes de sécurité	Conforme aux normes CE

FOIRE AUX QUESTIONS - UC 7SD HITACHI

Quels types de batteries puis-je charger avec le chargeur Hitachi UC 7SD ?

Le chargeur UC 7SD est conçu pour les batteries Ni-Cd et Ni-MH de 7,2 V de la série Hitachi BCL. N'utilisez pas d'autres types de batteries.

Comment savoir si la batterie est complètement chargée ?

Le voyant LED du chargeur s'allume en rouge pendant la charge et passe au vert fixe une fois la batterie complètement chargée. Si le voyant clignote, cela indique une anomalie (batterie trop chaude, trop froide ou défectueuse).

Puis-je laisser la batterie branchée sur le chargeur après la fin de la charge ?

Il est préférable de retirer la batterie dès que la charge est terminée pour éviter une usure prématurée. Le chargeur ne surcharge pas, mais une exposition prolongée à la tension de maintien peut réduire la durée de vie de la batterie.

Que faire si la batterie ne se charge pas ?

Vérifiez que la batterie est correctement insérée et que les contacts sont propres. Si le voyant reste éteint ou clignote, essayez une autre batterie. Si le problème persiste, le chargeur peut être défectueux ; contactez un centre de service agréé.

Le chargeur chauffe-t-il pendant l'utilisation ?

Oui, il est normal que le chargeur chauffe légèrement pendant la charge. S'il devient brûlant ou dégage une odeur étrange, débranchez-le immédiatement et faites-le vérifier.

Puis-je utiliser le chargeur avec une batterie d'une autre marque ?

Non, sauf indication contraire. Utiliser des batteries non conformes peut endommager le chargeur et présenter un risque d'incendie. Utilisez exclusivement des batteries recommandées par Hitachi/HiKOKI.

Combien de temps faut-il pour charger une batterie ?

Le temps de charge dépend de la capacité de la batterie. Par exemple, une batterie de 1,2 Ah se charge en environ 1 heure. Consultez les spécifications de votre batterie pour une estimation précise.

Puis-je charger la batterie par temps froid ?

Le chargeur fonctionne entre 0 °C et 40 °C. En dessous de 0 °C, la charge peut ne pas démarrer. Si la batterie est trop froide, réchauffez-la doucement à température ambiante avant de la charger.

Comment nettoyer le chargeur ?

Débranchez le chargeur avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer le boîtier et les contacts. N'utilisez pas de produits chimiques ou de liquides abrasifs.

Où puis-je trouver des pièces de rechange ou faire réparer mon chargeur ?

Contactez un centre de service agréé Hitachi/HiKOKI. La liste des centres se trouve sur le site officiel. N'essayez pas de réparer le chargeur vous-même.

MODE D'EMPLOI UC 7SD HITACHI

Modèle chargeur de batterie 9SD • UC 12SD

Modelo

Une utilisation incorrecte et dangereuse de ce chargeur de batterie peut entraîner la mort ou de sérieuses blessures corporelles!

Ce mode d'emploi contient d'importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d'emploi avant d'utiliser le chargeur de batterie. Garder ce mode d'emploi à la disposition des autres utilisateurs avant qu'ils utilisent le chargeur de batterie.

AVANT L'UTILISATION 17

Entretien et inspection.... 18

RANGEMENT 18

SERVICE APRES-VENTE ET REPARATIONS... 18

LISTE DES PIÈCES 27

Página

Lire et comprendre toutes les instructions de fonctionnement, les précautions de sécurité et les avertissements dans ce mode d'emploi avant d'utiliser ou d'entretenir ce chargeur de batterie.

La plupart des accidents causés lors de l'utilisation ou de l'entretien du chargeur de batterie proviennent d'un non-respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l'on reconnaît une situation de danger potentiel avant qu'elle ne se produise, et en observant les procédures de sécurité appropriées.

Les précautions de base de sécurité sont mises en évidence dans la section “SÉCURITÉ” de ce mode d'emploi et dans les sections qui contiennent les instructions de fonctionnement et d'entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur le chargeur de batterie et dans ce mode d'emploi.

Ne jamais utiliser ce chargeur de batterie d'une manière qui n'est pas spécifiquement recommandée par HITACHI sans avoir d'abord vérifié que l'utilisation prévue est sans danger pour vous et les autres.

Signification des MOTS d'avertissement

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner de sérieuses blessures personnelles.

PRECAUTION indique des situations dangereuses qui, si elles sont ignorées, pourrait entraîner de légères blessures personnelles ou endommager la machine.

REMARQUE met en relief des informations essentielles.

Consignes de sécurité importantes pour le chargeur de batterie

AVERTISSEMENT: Une utilisation incorrecte ou dangereuse des chargeurs de batterie peut entraîner la mort ou des blessures graves.

LIRE tout ce mode d'emploi.

1. Ce manuel renferme des consignes de sécurité et d'utilisation importantes pour le chargeur de batterie modèle UC7SD, UC9SD et UC12SD.
2. Avant d'utiliser le chargeur de batterie, lire toutes les étiquettes d'instruction et de précaution apposées sur (1) le chargeur de batterie, (2) la batterie, et (3) le produit utilisant la batterie.
3. Pour réduire tout risque de blessure, NE recharger QUE les batteries rechargeables HITACHI utilisées dans les modèles series FEB7S (Pour UC7SD), EB714S (Pour UC7SD), FEB9S (Pour UC9SD), EB914 (Pour UC9SD), FEB12S (Pour UC12SD) et EB1214L (Pour UC12SD). Les autres types de batterie pourraient exploser et provoquer des blessures ou des dommages.
4. Ne pas exposer le chargeur à la pluie ni à la neige.
5. L'utilisation d'un accessoire non recommandé ou non vendu par le fabricant du chargeur de batterie risque de provoquer un feu, une décharge électrique ou des blessures.
6. Pour réduire tout risque de dommage de la fiche et du cordon électrique, débrancher le cordon du chargeur en tirant sur la fiche.
7. Vérifier que le cordon est placé de façon que personne ne puisse marcher dessus, se prendre les pieds dedans, ni l'endommager ou le soumettre à des contraintes.
8. Ne pas utiliser de cordon de rallonge si cela n'est pas absolument nécessaire. L'utilisation d'un cordon de rallonge incorrect pourrait entraîner un feu ou une décharge électrique. Si l'on doit utiliser un cordon de rallonge, s'assurer que : a. Les broches de la rallonge ont les mêmes numéro, taille et forme que celles de la fiche du chargeur; b. Le cordon de rallonge est correctement raccordé et en bon état électrique; c. Le calibre du fil doit être au moins suffisant pour l'intensité nominale CA (ampères) du chargeur de batterie spécifiées dans le tableau ci-dessous.

TABLEAU 1 CALIBRE MINIMUM RECOMMANDÉ POUR LES CORDONS DE RALLONGE DES CHARGEURS DE BATTERIE

Intensité nominale d'entrée CA (ampères)*		Calibre du cordon
Egal ou mais non Longueur de cordon en pieds (mètres) supérieur à inférieur à 25 (7.5) 50 (15)		100 (30) 150 (45)
0	2	1	8
2	3	1	8
3	4	1	8

18 18 1 18 16 1 18 16 1

Si l'intensité nominale d'entrée du chargeur de batterie est donnée en watts et non en ampères, calculer la capacité en ampères correspondante en divisant la capacité en watts par la capacité de tension, par exemple :

$$ \frac {1, 2 5 0 \text { watts }}{1 2 5 \text { volts }} = 1 0 \text { ampères } $$

1. Ne pas utiliser le chargeur si son cordon ou sa fiche sont endommagés. Le remplacer immédiatement.
2. Ne pas utiliser le chargeur s'il a reçu un coup, s'il est tombé ou endommagé de toute autre manière. L'apporter à un réparateur qualifié.
3. Ne pas démonter le chargeur ni le produit qui reçoit la batterie ; si un entretien ou des réparations sont nécessaires, les apporter à un réparateur qualifié. Un remontage incorrect pourrait provoquer une décharge électrique ou un feu.
4. Pour réduire tout risque de décharge électrique, débrancher le chargeur de la prise secteur avant tout entretien ou nettoyage. Il ne suffit pas de sortir la batterie.
5. Ce chargeur de batterie pourra être fixé comme accessoire standard sur les outils HITACHI alimentés sur batterie. Dans ce cas, vérifier le mode d'emploi de l'outil HITACHI alimenté sur batterie avant d'utiliser le chargeur de batterie.

Consignes de sécurité importantes pour l'utilisation de la batterie et du chargeur de batterie

Pour pouvoir utiliser l'outil motorisé, il faudra recharger la batterie. Avant d'utiliser le chargeur de batterie modèle UC7SD, UC9SD et UC12SD, bien lire attentivement toutes les consignes et les avertissements signalés sur le chargeur, sur la batterie ou dans ce manuel. BIEN NOTER : UTILISER EXCLUSIVEMENT DES BATTERIES HITACHI DES TYPES FEB7S (POUR UC7SD), EB714S (POUR UC7SD), FEB9S (POUR UC9SD), EB914 (POUR UC9SD), FEB12S (POUR UC12SD) ET EB1214L (POUR UC12SD). LES AUTRES TYPES DE BATTERIE POURRAIENT EXPLOSER OU PROVOQUER DES BLESSURES.

Pour éviter tout risque de blessure, observer les consignes suivantes :

AVERTISSEMENT: Une utilisation incorrecte de la batterie ou du chargeur de batterie risque de provoquer des blessures. Pour éviter tout risque de blessure :

1. NE JAMAIS démonter la batterie.
2. NE JAMAIS jeter la batterie au feu, même si elle est endommagée ou complètement usée. La batterie risque d'exploser au feu.
3. NE JAMAIS court-circuiter la batterie.
4. NE JAMAIS insérer d'objets dans les ouïes d'aération du chargeur. Il pourrait en résulter un choc électrique ou des dommages au chargeur.
5. NE JAMAIS effectuer la recharge à l'extérieur. Éloigner la batterie des rayons directs du soleil et utiliser exclusivement dans des endroits à faible humidité et bien aérés.
6. NE JAMAIS effectuer la recharge si la température est inférieure à 50°F (10°C) ou supérieure à 104°F (40°C).
7. NE JAMAIS raccorder deux chargeurs de batterie ensemble.
8. NE JAMAIS insérer de corps étrangers dans l'orifice de la batterie ou du chargeur de batterie.
9. NE JAMAIS utiliser de transformateur-élévateur pour la recharge.
10. NE JAMAIS utiliser de générateur de moteur ni d'alimentation CC pour la recharge.
11. NE JAMAIS ranger la batterie ni le chargeur de batterie dans un lieu où la température peut atteindre ou dépasser 104°F (40°C).
12. TOUJOURS alimenter le chargeur sur une prise secteur domestique standard (120 volts). L'utilisation du chargeur à une autre tension peut entraîner une surchauffe et endommager le chargeur.
13. TOUJOURS attendre au moins 15 minutes entre deux recharges pour éviter toute surchauffe du chargeur.
14. TOUJOURS débrancher le cordon d'alimentation de la prise secteur lorsqu'on ne se sert pas du chargeur.

Avertissement:

Ne pas jeter la batterie usée aux ordures ménagères. La batterie risque d'exploser si elle est incinérée. L'appareil que vous avez acheté renferme une batterie rechargeable. La batterie est recyclable. Lorsqu'elle a atteint sa limite de service, selon les lois des états et les lois locales, il peut être illégal de jeter cette batterie aux ordures ménagères. Vérifier auprès de son service de ramassage d'ordures les options de recyclage et la procédure correcte de mise au rebut.

Remarque:

Les informations contenues dans ce mode d'emploi sont conçues pour assister l'utilisateur dans une utilisation sans danger et un entretien du chargeur de batterie.

UC7SD / UC9SD / UC12SD

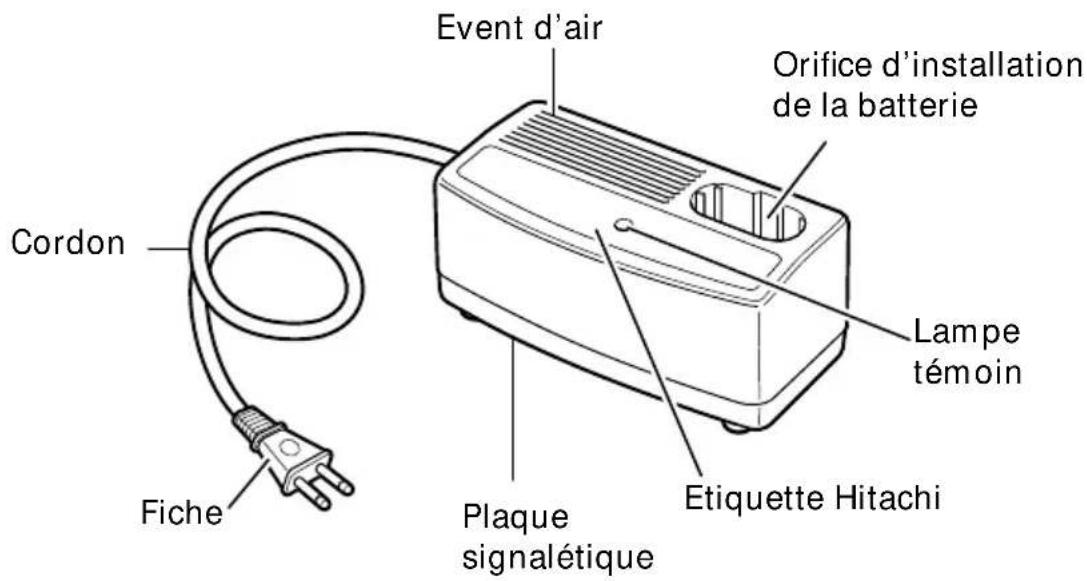

Fig. 1

SPECIFICATIONS

Modèle UC7SD UC9SD	UC12SD
Source d'alimentation d'entrée	Monophasée: CA 120 V 60 Hz
Durée de recharge	60 min. (FEB7S, EB714S) 60 min. (FEB9S, EB914) 60 min. (FEB12S, EB1214L)
Tension de charge 7.2	V 9.6 V 12 V
Courrant de charge 1.6	A 1.55 A 1.55 A
Poids 2.4 lbs (1.1 kg) 2.6	lbs (1.2 kg) 3.3 lbs (1.5 kg)

Utilisations

Pour recharger les batteries HITACHI du type FEB7S (Pour UC7SD), EB714S (Pour UC7SD), FEB9S (Pour UC9SD), EB914 (Pour UC9SD), FEB12S (Pour UC12SD) et EB1214L (Pour UC12SD).

Remarque:

Avant de brancher le chargeur dans la prise, vérifier les points suivants :

○La tension de la source d'alimentation est indiquée sur la plaque signalétique. ○Le cordon n'est pas endommagé.

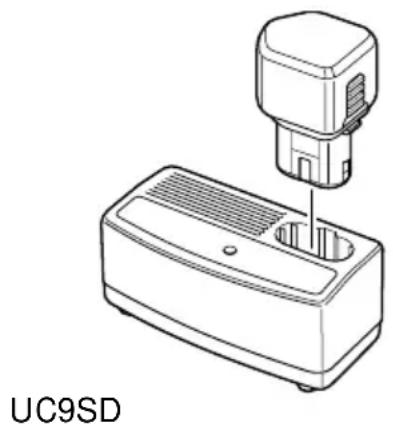

1. Insérer la batterie dans le chargeur de batterie. Insérer la batterie dans le chargeur de batterie comme indiqué à la Fig. 2. Bien s'assurer qu'elle touche le fond du chargeur de batterie.
2. Brancher la fiche du chargeur de batterie dans la prise.

Ne pas utiliser le cordon électrique s'il est endommagé. Le faire réparer immédiatement.

3. Recharge

Quand la fiche du chargeur de batterie est insérée dans la prise, la recharge commence et la lampe témoin s'allume.

Remarque:

Si la lampe témoin ne s'allume pas, débrancher la fiche de la prise et vérifier si la batterie est insérée correctement.

Au bout d'une heure environ, quand la batterie est complètement rechargée, la lampe témoin s'éteint.

Remarque:

Le temps de recharge de la batterie devient plus long si la température est basse ou que la tension d'alimentation est trop faible.

Si la lampe témoin ne s'éteint pas bien qu'il se soit écoulé plus de quatre heures après le début de la recharge, arrêter la recharge et consulter son SERVICE APRES-VENTE HTACHI AGREE.

1. Débrancher le chargeur de batterie de la prise.

Ne pas débrancher la fiche de la prise en tirant sur le cordon.

Pour éviter tout dommage lorsqu'on débranche la fiche de la prise, bien tenir la fiche proprement dite.

1. Retirer la batterie du chargeur de batterie.

Sortir la batterie du chargeur tout en la soutenant de la main.

En ce qui concerne le courant de décharge d'une batterie neuve

Etant donné que les substances chimiques internes sont restées inactives dans le cas des batteries neuves ou des batteries qui sont restées longtemps inutilisées, le courant de décharge risque d'être très faible lors des premières et deuxième utilisations. Ce phénomène est temporaire et le temps de recharge normal sera rétabli quand les batteries auront été rechargées 2 ou 3 fois.

Comment prolonger la durée de vie des batteries

Recharger les batteries avant qu'elles ne soient complètement épuisées.

Quand la puissance de l'outil utilisé faiblit, l’éteindre et recharger la batterie. Si l'outil continue d’être utilisé jusqu’à épuisement du courant électrique, la batterie risque d’être endommagée et sa durée de vie se raccourcira.

Éviter d'effectuer la recharge sous des températures élevées.

Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de la recharger.

- Si le chargeur a fonctionné pendant longtemps de suite, il sera chaud, ce qui risque de provoquer des pannes. Lorsque la recharge est terminée, laisser le chargeur refroidir pendant environ 15 secondes avant de passer à la recharge suivante.

- Si l'on recharge la batterie lorsqu'elle est chaude, soit parce qu'elle vient de fonctionner, soit parce qu'elle est en plein soleil, la lampe témoins risque de ne pas s'allumer.

La batterie ne se rechargera pas. Dans ce cas, laisser la batterie refroidir avant de la recharger.

- Si le chargeur de batterie ne fonctionne pas alors que la batterie est installée correctement, il s'agit probablement d'une anomalie de la batterie ou du chargeur. Les porter au service après-vente agréé.

Avant l'utilisation

Vérifier l'aire de travail pour s'assurer qu'il n'y a ni débris ni désordre.

Évacuer toutes les personnes non nécessaires au travail. S'assurer que l'éclairage et la ventilation sont satisfaisants.

1. Vérifier les vis de fixation.

Des vis mal serrées sont dangereuses. Les inspecter régulièrement et vérifier qu'elles sont serrées à fond.

Attention:

Il serait extrêmement dangereux d'utiliser ce chargeur de batterie avec des vis mal serrées.

2. Vérifier s'il y a de la poussière.

Enlever la poussière avec un chiffon doux ou un chiffon humecté d'eau savonneuse. Ne pas utiliser de décolorant, chlorure, essence ou diluant, car ces produits pourraient endommager le plastique.

Rangement

Ranger dans un lieu dont la température est inférieure à 104°F (40°C), et hors de portée des enfants.

Service apres-vente et réparations

Tous les outils motorisés de qualité auront éventuellement besoin d'une réparation ou du remplacement d'une pièce à cause de l'usure normale de l'outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE HITACHI AUTORISE.

Remarque:

Les spécifications sont sujettes à modification sans aucune obligation de la part de HITACHI.
