UC 7SD - Cargador HITACHI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador de batería para herramientas eléctricas portátiles
Marca	Hitachi (ahora HiKOKI)
Modelo	UC 7SD
Tensión de entrada	230 V AC, 50-60 Hz
Tensión de salida	7,2 V CC
Corriente de carga	1,0 A
Tipo de batería compatible	Baterías Ni-Cd o Ni-MH de 7,2 V, serie Hitachi BCL
Dimensiones	Aproximadamente 15 x 8 x 6 cm
Peso	Aproximadamente 0,4 kg
Indicador de carga	LED rojo fijo durante la carga, verde cuando está cargada
Protección	Protección contra sobrecargas, cortocircuitos y sobrecalentamiento
Tiempo de carga típico	Aproximadamente 1 hora para una batería de 1,2 Ah
Temperatura de funcionamiento	0 °C a 40 °C
Uso previsto	Recarga de baterías de herramientas Hitachi/HiKOKI de 7,2 V
Mantenimiento	Limpiar los contactos con un paño seco; no usar disolventes
Piezas de repuesto	Disponibles en los centros de servicio autorizados Hitachi/HiKOKI
Reparabilidad	Reparable por un profesional; no hay piezas reparables por el usuario
Normas de seguridad	Conforme a las normas CE

Preguntas frecuentes - UC 7SD HITACHI

¿Qué tipos de baterías puedo cargar con el cargador Hitachi UC 7SD?

El cargador UC 7SD está diseñado para baterías Ni-Cd y Ni-MH de 7,2 V de la serie Hitachi BCL. No utilice otros tipos de baterías.

¿Cómo saber si la batería está completamente cargada?

El LED indicador del cargador se enciende en rojo durante la carga y cambia a verde fijo una vez que la batería está completamente cargada. Si el LED parpadea, indica una anomalía (batería demasiado caliente, demasiado fría o defectuosa).

¿Puedo dejar la batería conectada al cargador después de finalizar la carga?

Es preferible retirar la batería tan pronto como la carga haya terminado para evitar un desgaste prematuro. El cargador no sobrecarga, pero una exposición prolongada a la tensión de mantenimiento puede reducir la vida útil de la batería.

¿Qué hacer si la batería no se carga?

Verifique que la batería esté correctamente insertada y que los contactos estén limpios. Si el LED permanece apagado o parpadea, pruebe con otra batería. Si el problema persiste, el cargador puede estar defectuoso; contacte a un centro de servicio autorizado.

¿Se calienta el cargador durante el uso?

Sí, es normal que el cargador se caliente ligeramente durante la carga. Si se vuelve ardiente o desprende un olor extraño, desconéctelo inmediatamente y haga que lo revisen.

¿Puedo usar el cargador con una batería de otra marca?

No, a menos que se indique lo contrario. Usar baterías no conformes puede dañar el cargador y presentar un riesgo de incendio. Use exclusivamente baterías recomendadas por Hitachi/HiKOKI.

¿Cuánto tiempo se tarda en cargar una batería?

El tiempo de carga depende de la capacidad de la batería. Por ejemplo, una batería de 1,2 Ah se carga en aproximadamente 1 hora. Consulte las especificaciones de su batería para una estimación precisa.

¿Puedo cargar la batería en clima frío?

El cargador funciona entre 0 °C y 40 °C. Por debajo de 0 °C, la carga puede no iniciar. Si la batería está demasiado fría, caliéntela suavemente a temperatura ambiente antes de cargarla.

¿Cómo limpiar el cargador?

Desconecte el cargador antes de cualquier limpieza. Use un paño suave y seco para limpiar la carcasa y los contactos. No use productos químicos ni líquidos abrasivos.

¿Dónde puedo encontrar piezas de repuesto o reparar mi cargador?

Contacte a un centro de servicio autorizado Hitachi/HiKOKI. La lista de centros se encuentra en el sitio web oficial. No intente reparar el cargador usted mismo.

MANUAL DE USUARIO UC 7SD HITACHI

Cargador de baterías

MANUAL DE INSTRUCCIONES E INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA

¡La utilización inapropiada e insegura de este cargador de baterías puede resultar en lesiones serias o en la muerte!

Este manual contiene información importante sobre la seguridad del producto.

Lea y comprenda este manual antes de utilizar este cargador de baterías. Guarde este manual para que puedan leerlo otras personas antes de que utilicen este cargador de baterías.

CONTENTS

English

Page

IMPORTANT INFORMATION ...... 3

MEANINGS OF SIGNAL WORDS...... 3

SAFETY

IMPORTANT SAFETY INSTRUCTIONS FOR BATTERY CHARGER.... 4

IMPORTANT SAFETY INSTRUCTIONS FOR USE OF THE BATTERY AND BATTERY CHARGER .... 5

DISPOSAL OF THE EXHAUSTED BATTERY ... 6

Page

INFORMACIÓN IMPORTANTE ...... 19

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN .... 19

SEGURIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA EL CARGADOR DE BATERÍAS ...... 20

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA BATERÍA Y EL CARGADOR DE BATERÍAS ...... 21

ELIMINACIÓN LAS BATERÍAS AGOTADAS . 22

Página

OPERACIÓN Y MANTENIMIENTO

MODELO 23

NOMENCLATURA 23

ESPECIFICACIONES 23

APLICACIONES 24

MÉTODO DE CARGA 24

ANTES DE LA UTILIZACIÓN 25

MANTENIMIENTO E INSPECCIÓN ..... 26

ALMACENAMIENTO 26

SERVICIO Y REPARACIONES 26

LISTA DE PIEZAS 27

IMPORTANT INFORMATION

INFORMACIÓN IMPORTANTE

Antes de utilizar o realizar cualquier trabajo de mantenimiento del cargador de baterías, lea y comprenda todas las instrucciones de operación, las precauciones de seguridad, y las advertencias de este Manual de instrucciones.

La mayoría de los accidentes producidos en la operación y el mantenimiento del cargador de baterías se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados.

Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento.

Para evitar lesiones o el daño del cargador de baterías, los riesgos están identificados con ADVERTENCIAS en dicho cargador y en este Manual de instrucciones.

No utilice nunca este cargador de baterías de ninguna forma no específicamente recomendada por HITACHI a menos que usted se haya asegurado de que la utilización planeada será segura para usted y otras personas.

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN

ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en lesiones serias.

PRECAUCIÓN indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en lesiones moderadas, o que pueden causar averías en la herramienta eléctrica.

NOTA acentúa información esencial.

SEGURIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA EL CARGADOR DE BATERÍAS

ADVERTENCIA:

La utilización inadecuada del cargador de baterías puede resultar en lesiones serias o en la muerte.

Para evitar estos riesgos, siga las instrucciones de seguridad ofrecidas a continuación.

LEA TODAS LAS INSTRUCCIONES

1. Este manual contiene instrucciones importantes de seguridad para el cargador de baterías modelo UC7SD, UC9SD y UC12SD.
2. Antes de utilizar el cargador de baterías, lea todas las instrucciones y tenga en cuenta las marcas de precaución de (1) el cargador de baterías, (2) la batería, y (3) el producto que utiliza la batería.
3. Para reducir el riesgo de lesiones, cargue la batería HITACHI de tipo de FEB7S (Para UC7SD), EB714S (Para UC7SD), FEB9S (Para UC9SD), EB914 (Para UC9SD), FEB12S (Para UC12SD) y EB1214L (Para UC12SD). Otros tipos de baterías podrían explotar causando lesiones y daños.
4. No exponga el cargador de baterías a la lluvia ni a la nieve.
5. La utilización de un accesorio no recomendado o vendido por el fabricante del cargador de baterías puede resultar en el riesgo de incendios, en descargas eléctricas, o en lesiones.
6. Para reducir el riesgo de dañar el cable y el enchufe, para desconectar el cable del cargador de baterías, tire del enchufe.
7. Cerciórese de que el cable quede situado donde no pueda pisarse, donde nadie pueda tropezar con él, y donde no pueda recibir daños.
8. A menos que sea absolutamente necesario, no deberá utilizarse un cable prolongador. La utilización de un cable prolongador inadecuado podría resultar en el riesgo de incendios y descargas eléctricas.
   Cuando tenga que utilizar un cable prolongador, cerciórese de que:
   a. El enchufe del cable prolongador sea igual en tamaño y forma que el del cargador de baterías;
   b. El cable prolongador esté adecuadamente conectado y en buenas condiciones eléctricas; y
   c. Que el calibre del cable sea suficiente para el amperaje de CA del cargador de baterías, como se especifica en la Tabla 1.

Tabla 1 CALIBRE (AWG) MÍNIMO RECOMENDADO PARA CABLES PROLONGADORES PARA EL CARGADOR DE BATERÍAS

Amperaje nominal de entrada de CA* Calibre (AWG) del cable
Igual o pero Longitud del cable, Pies (metros) superior a inferior a 25 (7.5) 50 (15) 100 (30) 150 (45)
0	2	1	8	18
2	3	1	8	18
3	4	1	8	18

* Si la entrada nominal del cargador de baterías se indica en vatios en vez de amperios, el amperaje nominal correspondiente se determinará dividiendo el vataje por la tensión, por ejemplo:

$$ \frac {1 , 2 5 0 \text { vatios }}{1 2 5 \text { voltios }} = 1 0 \text { amperios } $$

1. No utilice el cargador de baterías con un cable o un enchufe dañado. Si están dañados, reemplácelos inmediatamente.
2. No utilice el cargador de baterías si ha recibido un golpe, si ha caído, o si está dañado de alguna otra forma. Llévelo a un técnico cualificado.
3. No desarme el cargador de baterías. Cuando necesite reparación, llévelo a un técnico cualificado. El reensamblaje incorrecto podría resultar en el riesgo de incendios o descargas eléctricas.
4. Para reducir el riesgo de descargas eléctricas, desenchufe el cargador del tomacorriente antes de intentar realizar cualquier operación de mantenimiento o de limpiarlo. La extracción de la batería no reducirá este riesgo.
5. Este cargador de baterías puede utilizarse con herramientas alimentadas con batería HITACHI como accesorio estándar. En este caso, antes de utilizarlo, lea los manuales de instrucciones de las herramientas alimentadas con batería HITACHI.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA BATERÍA Y EL CARGADOR DE BATERÍAS

Usted deberá cargar la batería antes de utilizar la herramienta eléctrica. Antes de utilizar el cargador de baterías modelo UC7SD, UC9SD y UC12SD, cerciórese de leer todas las instrucciones y precauciones del mismo, de la batería, y de este manual.

RECUERDE: ¡UTILICE SOLAMENTE BATERÍAS HITACHI DE LOS TIPOS DE FEB7S (PARA UC7SD), EB714S (PARA UC7SD), FEB9S (PARA UC9SD), EB914 (PARA UC9SD), FEB12S (PARA UC12SD) Y EB1214L (PARA UC12SD). LOS DEMÁS TIPOS DE BATERÍAS PODRÍAN EXPLOTAR Y CAUSAR LESIONES!

Para evitar el riesgo de lesiones, siga las instrucciones ofrecidas a continuación:

⚠️ ADVERTENCIA: La utilización inadecuada de la batería o del cargador de baterías puede conducir a lesiones serias. Para evitar estas lesiones:

1. NUNCA desarme la batería.

2. NUNCA incinere una batería, aunque esté dañada o completamente agotada.

3. NUNCA cortocircuite la batería.
4. NUNCA inserte ningún objeto en las ranuras de ventilación del cargador. Si lo hiciese podría recibir descargas eléctricas o dañar el cargador de baterías.
5. NUNCA cargue en exteriores. Mantenga la batería alejada de la luz solar directa, y utilícela solamente donde haya poca humedad y una buena ventilación.
6. NUNCA cargue cuando la temperatura sea inferior a 50°F (10°C) o superior a 104°F (40°C).
7. NUNCA conecte dos cargadores de baterías juntos.
8. NUNCA inserte objetos extraños en el orificio para la batería ni en el cargador de baterías.
9. NUNCA utilice un transformador elevador para cargar.
10. NUNCA utilice un motogenerador ni tensión de CC para cargar.
11. NUNCA guarde la batería ni el cargador de baterías en lugares en los que la temperatura pueda alcanzar o sobrepasar 104°F (40°C).
12. SIEMPRE utilice el cargador con un tomacorriente (120 voltios). La utilización de un cargador con cualquier otra tensión podría hacer que éste se recalentase y dañase.
13. SIEMPRE espere 15 minutos por lo menos entre las cargas para evitar que el cargador se recaliente.
14. SIEMPRE desconecte el cable de alimentación del tomacorriente cuando no vaya a utilizar el cargador.

ELIMINACIÓN DE LAS BATERÍAS AGOTADAS

ADVERTENCIA:

No tire las baterías agotadas. Las baterías pueden explotar si se incineran. El producto que ha adquirido contiene una batería. La batería es reciclable. Cuando se agote su duración útil, de acuerdo con las leyes estatales y locales, puede ser ilegal tirar esta batería a la basura, Solicite a las autoridades locales los detalles sobre las opciones de reciclado o de la forma de deshacerse apropiadamente de la batería.

¡GUARDE ESTE MANUAL DE INSTRUCCIONES

DONDE

PUEDAN LEERLO OTRAS

PERSONAS QUE VAYAN A

UTILIZAR ESTE CARGADOR DE

BATERÍAS!

OPERACIÓN Y MANTENIMIENTO

NOTA:

La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener este cargador de baterías.

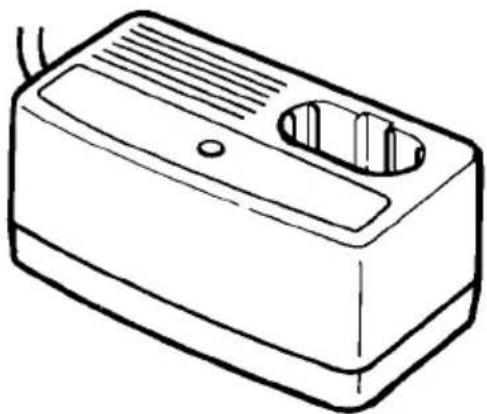

MODELO

UC7SD / UC9SD / UC12SD

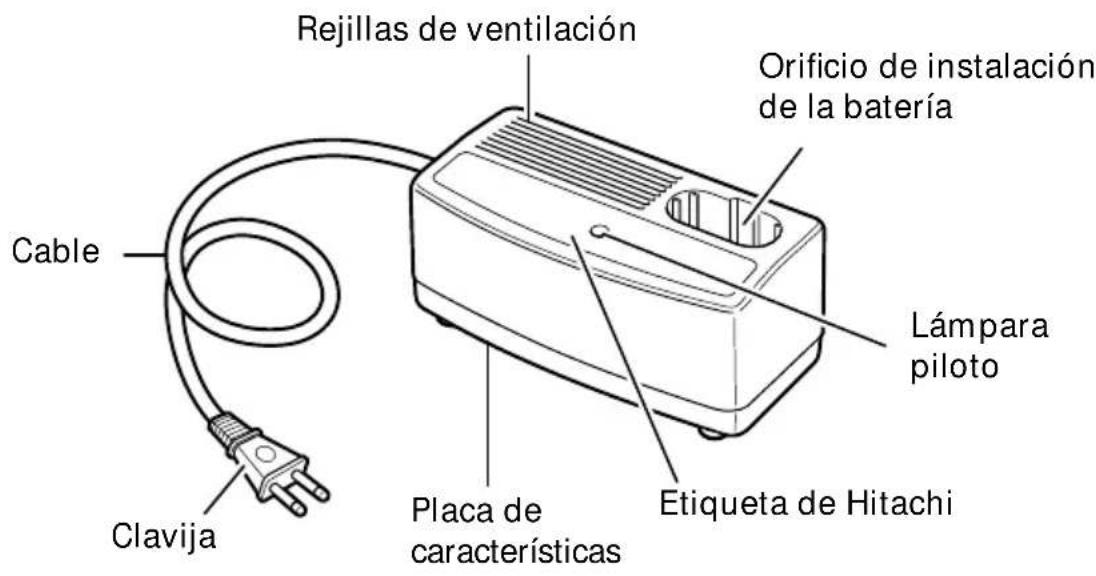

NOMENCLATURA

Fig. 1

ESPECIFICACIONES

Modelo UC7SD UC9SD UC12SD
Fuente de alimentación de entrada	Monofásica: 120 V CA, 60 Hz
Tiempo de carga	60 min. (FEB7S, EB714S) 60	min. (FEB9S, EB914) 60 min.	(FEB12S, EB1214L)
Tensión de carga 7.2 V 9.6 V 12 V
Corriente de carga 1.6 A 1.55 A 1.55 A
Peso 2.4 lbs (1.1 kg) 2.6 lbs (1.2 kg) 3.3 lbs (1.5 kg)

APLICACIONES

Carga de baterías de tipos de FEB7S (Para UC7SD), EB714S (Para UC7SD), FEB9S (Para UC9SD), EB914 (Para UC9SD), FEB12S (Para UC12SD) y EB1214L (UC12SD).

MÉTODO DE CARGA

NOTA:

Antes de enchufar el cargador en un tomacorriente, tenga en cuenta los puntos siguientes:

○ La tensión de la fuente de alimentación está indicada en la placa de características.
○El cable no deberá estar dañado.

ADVERTENCIA

No cargue con una tensión superior a la indicada en la placa de características. Si cargase con una tensión superior a la indicada en la placa de características, el cargador se quemaría.

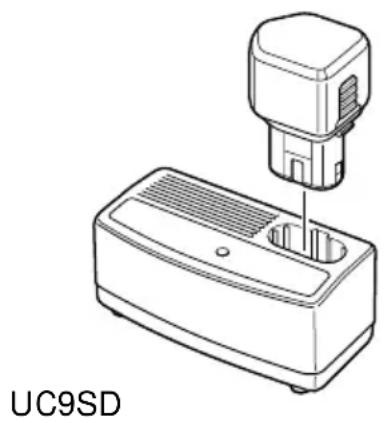

1. Inserte la batería en el cargador de baterías.
   Inserte la batería en el cargador de baterías como se muestra en la Fig. 2. Cerciórese de que haya quedado en contacto con la base del cargador de baterías.
2. Inserte el enchufe del cargador de baterías en un tomacorriente.

ADVERTENCIA:

No utilice el cargador si su cable está dañado. Haga que se lo reparen inmediatamente.

3. Carga

○ Al insertar la clavija del cargador de batería en el enchufe se inicia la carga y se encenderá la lámpara piloto.

NOTA: Si la lámpara piloto no se enciende, desconecte el enchufe del tomacorriente y compruebe que la batería esté correctamente instalada.

○Cuando la batería esté completamente cargada después de aproximadamente una hora, se apagará la lámpara piloto.

NOTA: El tiempo de carga de la batería disminuye a bajas temperaturas o cuando el voltaje de la fuente de alimentación es muy bajo.

Cuando la lámpara piloto no se apague a pesar de que hayan transcurrido más de cuatro horas desde que comenzó la carga, interrumpa la carga y póngase en contacto con el CENTRO DE SERVICIO AUTORIZADO DE HITACHI.

1. Desconecte el cargador de baterías del tomacorriente.

PRECAUCIÓN:

No desconecte el cable del tomacorriente tirando del mismo.

Cerciórese de tirar del enchufe para desconectarlo del tomacorriente a fin de evitar dañar el cable.

5. Extraiga la batería del cargador de baterías.

Sujetando el cargador de baterías con una mano, extraiga la batería del mismo.

Descarga eléctrica en caso de baterías nuevas, etc.

Como la substancia química interna de las baterías nuevas o las que no se hayan utilizado durante mucho tiempo no está activada, la descarga eléctrica puede ser inferior cuando se utilicen por primera y segunda vez. Este fenómeno es temporal, y el tiempo normal requerido para la recarga se restablecerá recargando las baterías 2 – 3 veces.

Forma de hacer que las baterías duren más

○Recarque las baterías antes de que se hayan agotado completamente.

Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue su batería. Si continuase utilizando la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse.

○Evite realizar la recarga a altas temperaturas

Una batería se calentará inmediatamente después de haberla utilizado. Si recargase tal batería inmediatamente después de haberla utilizado, su substancia química interna se deterioraría, y la duración útil de la batería se acortaría. Deje la batería y recárguela después de que se haya enfriado durante cierto tiempo.

PRECAUCIÓN:

• Si utiliza continuamente el cargador de baterías, éste se calentará, lo que puede causar averías. Después de haber finalizado la carga, espere 15 minutos antes de realizar la carga siguiente.
• Si recarga una batería que esté caliente debido al uso o por haber estado expuesta al sol, podría suceder que la lámpara piloto no se encienda.
  La batería no será recargada. En tal caso, déjela enfriar antes de cargarla.
• Si el cargador de batería no funciona aunque la batería esté correctamente insertada, es probable que la batería o que el cargador de baterías esté funcionando mal. Llévelos a un centro de reparaciones autorizado.

ANTES DE LA UTILIZACIÓN

Compruebe el área de trabajo para cerciorarse de que esté libre de escombros y bien ordenada.

Despeje el área de personal innecesario. Cerciórese de que la iluminación y la ventilación sean adecuadas.

MANTENIMIENTO E INSPECCIÓN

PRECAUCIÓN: Extraiga la batería antes de realizar cualquier trabajo de inspección o de mantenimiento.

1. Comprobación de los tornillos de montaje

Los tornillos de montaje son peligrosos. Inspecciónelos regularmente y cerciórese de que estén bien apretados.

PRECAUCIÓN: La utilización del cargador de baterías con tornillos flojos es extremadamente peligrosa.

1. Comprobación del polvo

El polvo podrá eliminarse con un paño suave y seco o ligeramente humedecido en agua jabonosa.

No utilice lejía, cloro, gasolina, ni diluidor de pintura, porque podrían dañar el plástico.

ALMACENAMIENTO

Guarde la herramienta en un lugar con menos de 104°F (40°C) y fuera del alcance de niños.

SERVICIO Y REPARACIÓNES

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE EN UN CENTRO DE REPARACIONES AUTORIZADO POR HITACHI.

NOTA:

Las especificaciones están sujetas a cambio sin ninguna obligación por parte de HITACHI.

UC12SD
UC12SD

Item No.	Part Name
1 Light Bar
2 Case (A) • (B) set
3 Fuse (6.3A/250V)
4 Printed Circuit Board
5 Screw (Plastic Tie) D4· 20
6 Nameplate
7 HITACHI Label
8 Caution Label
9 Transformer
10 Cord

Con respecto a la RECOLECCIÓN de baterías, póngase en contacto con HITACHI KOKI U.S.A. LTD. número 1-800-59-TOOLS (llamada gratis), o con HITACHI AUTORIZED POWER TOOL SERVICE CENTER.

Issued by

Hitachi Koki Co., Ltd.
