UC 18YGL2 - Cargador HITACHI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador de batería
Marca	Hitachi
Modelo	UC 18YGL2
Tensión de entrada	CA 120 V, 60 Hz
Tensión de carga	CC 7,2 - 18 V
Corriente de carga	CC 2,0 A
Peso	0,4 kg (0,9 lb)
Temperatura de carga admisible	0 °C a 40 °C (según batería)
Baterías compatibles	EB7, EB9, EB12, EB14, EB18, BCL14, BCL18, EBM1830
Tiempo de carga típico	Aproximadamente 35 a 90 min (según batería)
Indicador de carga	Luz roja: parpadeante (espera), fija (carga), parpadeo lento (fin), parpadeo rápido (sobrecalentamiento)
Protecciones integradas	Sobrecalentamiento de batería, sobrecarga, cortocircuito
Mantenimiento y limpieza	Limpiar con un paño suave; no usar disolventes
Reparabilidad	Reparaciones exclusivamente por un centro autorizado Hitachi
Alimentación recomendada	Toma de corriente estándar (120 V)
Condiciones de almacenamiento	Lugar seco, temperatura inferior a 40 °C, fuera del alcance de los niños
Vida útil de las baterías	Recargar antes de la descarga completa para prolongar la vida útil
Uso en exteriores	No exponer a la lluvia ni a la nieve

Preguntas frecuentes - UC 18YGL2 HITACHI

¿Qué tipos de baterías puedo cargar con el cargador Hitachi UC 18YGL2?

Este cargador está diseñado exclusivamente para las baterías recargables Hitachi de las series EB7, EB9, EB12, EB14, EB18, BCL14, BCL18 y EBM1830. El uso de otros tipos de baterías puede provocar una explosión o lesiones.

¿Cuánto tiempo se tarda en cargar una batería?

El tiempo de carga varía según la capacidad y la tecnología de la batería. Es de aproximadamente 35 minutos para baterías de 1,2-1,4 Ah, 60 minutos para las de 2,0 Ah, 70 minutos para las de 2,4 Ah, 80 minutos para las de 2,6 Ah y 90 minutos para las de 3,0-3,3 Ah. Estos tiempos se dan para una temperatura ambiente de 20 °C.

¿Qué significan los parpadeos de la luz roja?

La luz roja parpadea lentamente (1 segundo encendido, 1 segundo apagado) antes de la carga y después de la carga completa. Durante la carga, permanece fija. Si parpadea rápidamente (1 segundo encendido, 0,5 segundo apagado), la batería está sobrecalentada y la carga se suspende hasta que se enfríe.

¿Puedo usar una extensión con este cargador?

Sí, pero solo si es necesario y con un cable en buen estado, de calibre adecuado a la corriente nominal (2,0 A). Consulte la tabla de calibre mínimo en el manual para elegir la sección correcta.

¿Qué hacer si la batería no se carga?

Primero verifique que la batería esté insertada correctamente hasta el fondo. Si la luz no se enciende, desconecte el cargador y revise el tomacorriente. Si la batería está caliente, déjela enfriar antes de intentar nuevamente. Si el problema persiste, contacte a un centro de servicio autorizado Hitachi.

¿Puedo cargar la batería inmediatamente después de su uso?

No se recomienda cargar una batería aún caliente. Espere a que se enfríe unos minutos. La carga de una batería caliente puede reducir su vida útil y el cargador puede suspender la carga hasta que se enfríe.

¿Dónde debo usar el cargador?

Use el cargador en un lugar seco, bien ventilado, protegido de la lluvia, la nieve y la luz solar directa. La temperatura ambiente debe estar entre 0 °C y 40 °C.

¿Cómo mantener el cargador?

Limpie la carcasa con un paño suave humedecido eventualmente con agua jabonosa. No use disolventes, gasolina ni diluyentes. Siempre desconecte el cargador antes de limpiarlo.

¿Cómo desechar una batería usada?

No desechen la batería en la basura doméstica. Es reciclable. Depósitela en un punto de recolección adecuado de acuerdo con las regulaciones locales. No la incinere, ya que podría explotar.

¿Qué hacer si el cable de alimentación está dañado?

No use el cargador si el cable o el enchufe está dañado. Hágalo reemplazar inmediatamente por un reparador calificado. No intente repararlo usted mismo.

MANUAL DE USUARIO UC 18YGL2 HITACHI

Cargador de baterías

INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES

ADVERTENCIA

¡La utilización INAPROPIADA O PELIGROSA de este cargador de baterías puede resultar en lesiones de gravedad o la muerte!

Este manual contiene información importante sobre la seguridad del producto. Lea y comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de utilizar el cargador de baterías. Este manual debe ser guardado en un lugar seguro.

CONTENTS

English

Page

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD 25

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN .... 25

SEGURIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA EL CARGADOR DE BATERÍAS ...... 26

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA BATERÍA Y EL CARGADOR DE BATERÍAS ...... 27

ELIMINACIÓN DE LAS BATERÍAS AGOTADAS 28

Página

OPERACIÓN Y MANTENIMIENTO

NOMENCLATURA 29

ESPECIFICACIONES 30

APLICACIONES 30

MÉTODO DE CARGA 30

ANTES DE LA UTILIZACIÓN .... 34

MANTENIMIENTO E INSPECCIÓN ..... 34

ALMACENAMIENTO 35

SERVICIO Y REPARACIONES 35

LISTA DE PIEZAS 36

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de este cargador de baterías, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones.

La mayoría de los accidentes producidos en la operación y el mantenimiento de un cargador de baterías se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados.

Las precauciones básicas de seguridad se describen en la sección "SEGURIDAD" de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento.

Para evitar lesiones o el daño del cargador de baterías, los riesgos están identificados con ADVERTENCIAS en dicho cargador y en este Manual de instrucciones.

No utilice NUNCA este cargador de baterías de ninguna forma que no esté específicamente recomendada por HITACHI.

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN

ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad.

PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica.

NOTA acentúa información esencial.

SEGURIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA EL CARGADOR DE BATERÍAS

ADVERTENCIA: La utilización inadecuada del cargador de baterías puede resultar en lesiones serias o en la muerte.

Para evitar estos riesgos, siga las instrucciones de seguridad ofrecidas a continuación.

LEA TODAS LAS INSTRUCCIONES

1. GUARDE ESTAS INSTRUCCIONES: Este manual contiene instrucciones importantes de seguridad para el cargador de baterías modelo UC18YGL2.

2. Antes de utilizar el cargador de baterías, lea todas las instrucciones y tenga en cuenta las marcas de precaución de (1) el cargador de baterías, (2) la batería, y (3) el producto que utiliza la batería.

3. PRECAUCIÓN: Para reducir el riesgo de lesiones, solamente cargue la batería HITACHI de tipo de la serie EB7, EB9, EB12, EB14, EB18, BCL14, BCL18 y EBM1830. Otros tipos de baterías podrían explotar causando lesiones y daños.

4. No exponga el cargador de baterías a la lluvia ni a la nieve.

5. La utilización de un accesorio no recomendado o vendido por el fabricante del cargador de baterías puede resultar en el riesgo de incendios, en descargas eléctricas, o en lesiones.

6. Para reducir el riesgo de dañar el cable y el enchufe, para desconectar el cable del cargador de baterías, tire del enchufe.

7. Cerciórese de que el cable quede situado donde no pueda pisarse, donde nadie pueda tropezar con él, y donde no pueda recibir daños.

8. A menos que sea absolutamente necesario, no deberá utilizarse un cable prolongador. La utilización de un cable prolongador inadecuado podría resultar en el riesgo de incendios y descargas eléctricas.

Cuando tenga que utilizar un cable prolongador, cerciórese de que:

a. El enchufe del cable prolongador sea igual en tamaño y forma que el del cargador de baterías;

b. El cable prolongador esté adecuadamente conectado y en buenas condiciones eléctricas; y

c. Que el calibre del cable sea suficiente para el amperaje de CA del cargador de baterías, como se especifica en la Tabla 1.

Tabla 1 CALIBRE (AWG) MÍNIMO RECOMENDADO PARA CABLES PROLONGADORES PARA EL CARGADOR DE BATERÍAS

Amperaje nominal de entrada de CA* Calibre (AWG) del cable
Igual o pero Longitud del cable, Pies (metros) superior a inferior a 25 (7,5) 50 (15) 100 (30) 150 (45)
0	2	1	8
2	3	1	8
3	4	1	8

* Si la entrada nominal del cargador de baterías se indica en vatios en vez de amperios, el amperaje nominal correspondiente se determinará dividiendo el vataje por la tensión, por ejemplo: 1.250 votico

$$ \frac {1 , 2 5 0 \text { v a t i o s }}{1 2 5 \text { v o l t i o s }} = 1 0 \text { a m p e r i o s } $$

1. No utilice el cargador de baterías con un cable o un enchufe dañado. Si están dañados, reemplácelos inmediatamente.
2. No utilice el cargador de baterías si ha recibido un golpe, si ha caído, o si está dañado de alguna otra forma. Llévelo a un técnico cualificado.
3. No desarme el cargador de baterías. Cuando necesite reparación, llévelo a un técnico cualificado. El reensamblaje incorrecto podría resultar en el riesgo de incendios o descargas eléctricas.
4. Para reducir el riesgo de descargas eléctricas, desenchufe el cargador del tomacorriente antes de intentar realizar cualquier operación de mantenimiento o de limpiarlo. La extracción de la batería no reducirá este riesgo.
5. Este cargador de baterías puede utilizarse con herramientas alimentadas con batería HITACHI como accesorio estándar. En este caso, antes de utilizarlo, lea los manuales de instrucciones de las herramientas alimentadas con batería HITACHI.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA BATERÍA Y EL CARGADOR DE BATERÍAS

Usted deberá cargar la batería antes de utilizar la herramienta eléctrica. Antes de utilizar el cargador de baterías modelo UC18YGL2, cerciórese de leer todas las instrucciones y precauciones del mismo, de la batería, y de este manual.

PRECAUCIÓN: ¡UTILICE SOLAMENTE BATERÍAS HITACHI DE LOS TIPOS DE LA SERIE EB7, SERIE EB9, SERIE EB12, SERIE EB14, SERIE EB18, SERIE BCL14, SERIE BCL18 Y EBM1830. LOS DEMÁS TIPOS DE BATERÍAS PODRÍAN EXPLOTAR Y CAUSAR LESIONES!

Para evitar el riesgo de lesiones, siga las instrucciones ofrecidas a continuación:

ADVERTENCIA: La utilización inadecuada de la batería o del cargador de baterías puede conducir a lesiones serias. Para evitar estas lesiones:

1. NUNCA desarme la batería.

2. NUNCA incinere una batería, aunque esté dañada o completamente agotada.

3. NUNCA cortocircuite la batería.

4. NUNCA inserte ningún objeto en las ranuras de ventilación del cargador. Si lo hiciese podría recibir descargas eléctricas o dañar el cargador de baterías.
5. NUNCA cargue en exteriores. Mantenga la batería alejada de la luz solar directa, y utilícela solamente donde haya poca humedad y una buena ventilación.
6. NUNCA cargue cuando la temperatura sea inferior a 32°F (0°C) o superior a 104°F (40°C).
7. NUNCA conecte dos cargadores de baterías juntos.
8. NUNCA inserte objetos extraños en el orificio para la batería ni en el cargador de baterías.
9. NUNCA utilice un transformador elevador para cargar.
10. NUNCA utilice un motogenerador ni tensión de CC para cargar.
11. NUNCA guarde la batería ni el cargador de baterías en lugares en los que la temperatura pueda alcanzar o sobrepasar 104°F (40°C).
12. SIEMPRE utilice el cargador con un tomacorriente (120 voltios). La utilización de un cargador con cualquier otra tensión podría hacer que éste se recalentase y dañase.
13. SIEMPRE espere 15 minutos por lo menos entre las cargas para evitar que el cargador se recaliente.
14. SIEMPRE desconecte el cable de alimentación del tomacorriente cuando no vaya a utilizar el cargador.

ELIMINACIÓN DE LAS BATERÍAS AGOTADAS

ADVERTENCIA:

No tire las baterías agotadas. Las baterías pueden explotar si se incineran. El producto que ha adquirido contiene una batería. La batería es reciclable. Cuando se agote su duración útil, de acuerdo con las leyes estatales y locales, puede ser ilegal tirar esta batería a la basura, Solicite a las autoridades locales los detalles sobre las opciones de reciclado o de la forma de deshacerse apropiadamente de la batería.

¡GUARDE ESTAS INSTRUCCIONES

Y

PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS

Y

PROPIETARIOS DE ESTA

HERRAMIENTA!

OPERACIÓN Y MANTENIMIENTO

NOTA:

La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener este cargador de baterías.

NUNCA haga funcionar ni efectúe el mantenimiento del cargador de baterías antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual.

Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los del propio cargador de baterías.

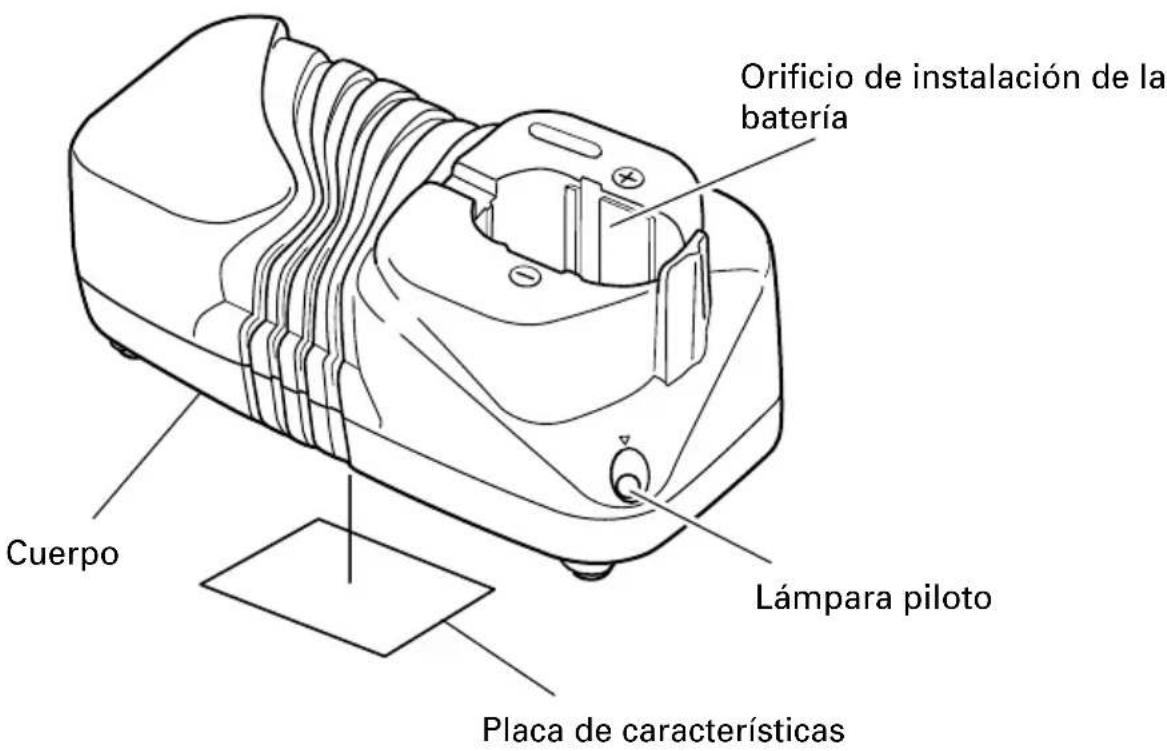

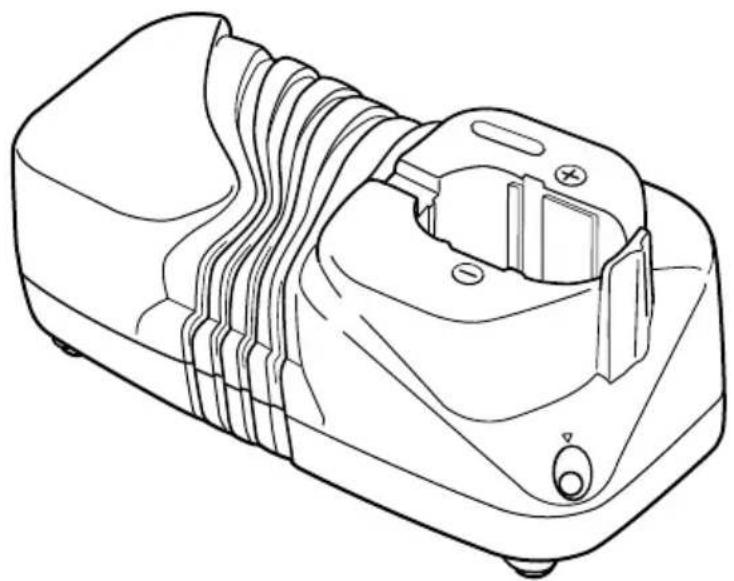

NOMENCLATURA

Fig. 1

ESPECIFICACIONES

Modelo UC18YGL2
Fuente de alimentación de entrada	Monofásica: 120 V CA, 60 Hz
Tiempo de carga Aprox. 35 minutos ...... EB712S, EB7S, EB714S, FEB7S,EB912S, EB9S, EB914S, EB914,FEB9S, EB1212S, EB12S, EB1214S,EB1214L, FEB12S, EB1412S,EB1414S, EB1414, EB1812S,EB1814SLAprox. 40 minutos ...... BCL1415, BCL1815Aprox. 60 minutos ...... EB7B, EB9B, EB12B, EB1220BL,EB14B, EB18B EB1820, EB1820LAprox. 70 minutos ...... EB924, EB1224, EB1424, EB1824LAprox. 80 minutos ...... EB926H, EB1226H, EB1426H,EB1826HLAprox. 90 minutos ...... EB930H, EB1230H, EB1230HL,EB1230X, EB1430H, EB1430X,BCL1430, EB1830H, EB1830HL,EB1830X, EBM1830,EB933X, EB1233X, EB1433X, EB1833X
Cargador Tensión de carga ...... 7.2 – 18 V CCCorriente de carga ...... 2.0 A CC
Peso 0.9 lbs (0.4 kg)

APLICACIONES

Carga de baterías de tipos de la serie EB7, EB9, EB12, EB14, EB18, BCL14, BCL18 y EBM1830 HITACHI.

MÉTODO DE CARGA

NOTA:

Antes de enchufar el cargador en un tomacorriente, tenga en cuenta los puntos siguientes:

○La tensión de la fuente de alimentación está indicada en la placa de características.
○El cable no deberá estar dañado.

ADVERTENCIA: No cargue con una tensión superior a la indicada en la placa de características. Si cargase con una tensión superior a la indicada en la placa de características, el cargador se quemaría.

1. Inserte el enchufe del cargador de baterías en un tomacorriente.

Cuando haya insertado el enchufe del cargador de baterías en un tomacorriente, la lámpara piloto parpadeará lentamente en rojo. (A intervalos de 1 segundo)

ADVERTENCIA: No utilice el cargador si su cable está dañado. Haga que se lo reparen inmediatamente.

1. Inserte la batería en el cargador de baterías.

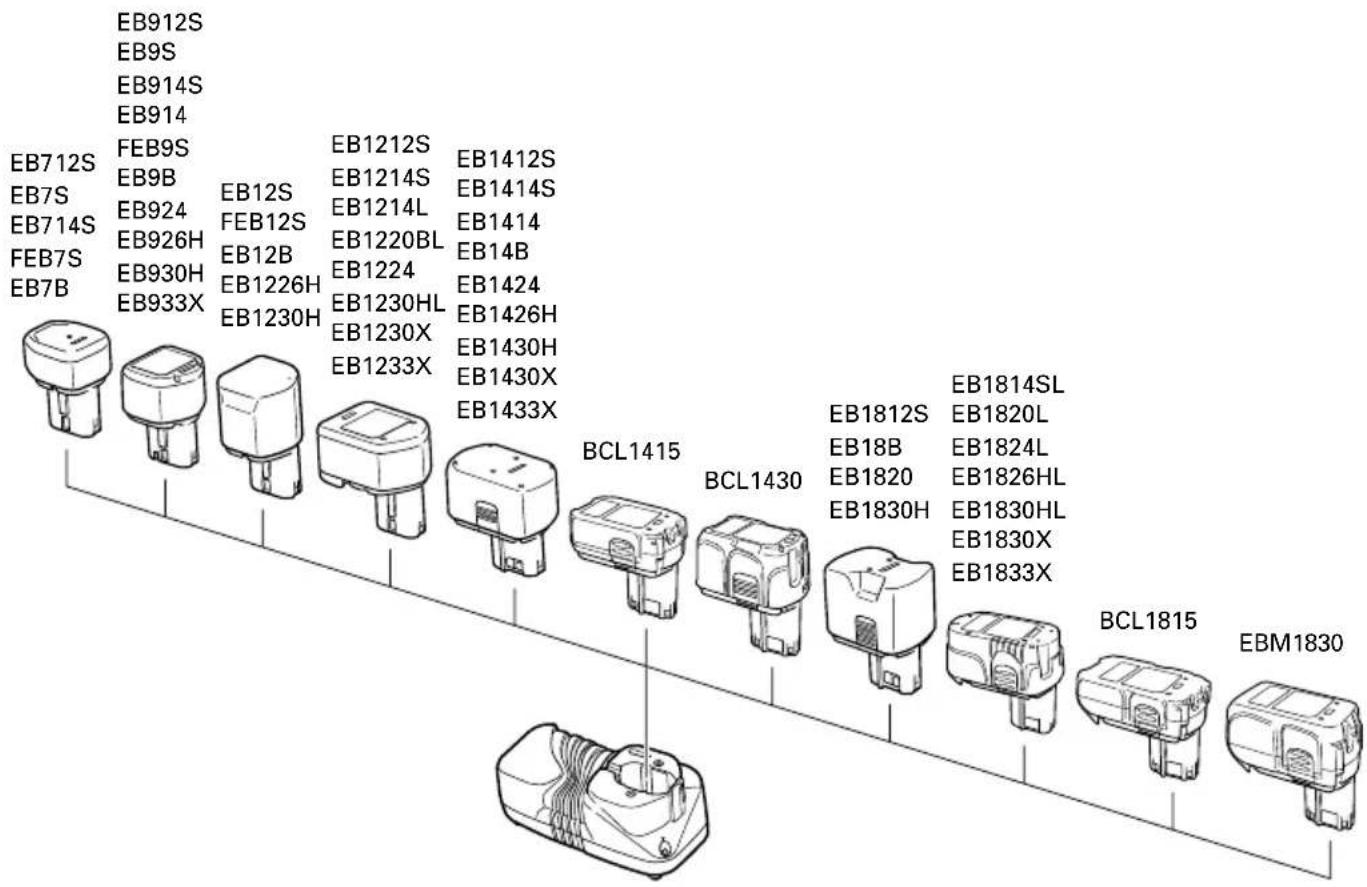

Inserte la batería en el cargador de baterías como se muestra en la Fig. 2. Cerciórese de que haya quedado en contacto con la base del cargador de baterías.

Fig. 2

1. Carga

○Cuando inserte la batería en el cargador de baterías, se iniciará la carga, y la lámpara piloto se encenderá en rojo, (Consulte la Tabla 2.)

NOTA: Si la lámpara piloto no se enciendo o parpadea en rojo, desconecte el enchufe del tomacorriente y compruebe si la batería está correctamente insertada.

○Cuando la batería se haya cargado completamente, la lámpara parpadeará lentamente en rojo. (A intervalos de 1 segundo) (Consulte la Tabla 2.)

Tabla 2

Indicaciones de la lámpara indicadora
Lámpara piloto (rojo)	Antes de la carga	Parpadeo	Se encenderá durante 0.5 segundos.No se encenderá durante 0.5 segundos.(Apagada durante 0.5 segundos)
	Durante la carga	Iluminación	Iluminación permanente
	Carga completa	Parpadeo	Se encenderá durante 0.5 segundos.No se encenderá durante 0.5 segundos.(Apagada durante 0.5 segundos)
	Espera por recalentamiento	Parpadeo	Se encenderá durante 1 segundos.No se encenderá durante 0.5 segundos.(Apagada durante 0.5 segundos)	Batería recalentada. No puede cargarse (la carga comenzará cuando la batería se enfríe).

○Temperatura de la batería

La temperatura de la batería se muestra en la tabla siguiente, y si la batería se calentado, habrá que dejar que se enfríe durante cierto tiempo antes de recargarla.

Tabla 3

Batería	Temperatura a la que podrá recargarse la batería
EB712S, EB7S, EB714S, FEB7S, EB7B, EB912S, EB9S, EB914S, EB914, FEB9S, EB9B, EB924, EB1212S, EB12S, EB1214S, EB1214L, FEB12S, EB12B, EB1220BL, EB1224, EB1412S, EB1414S, EB1414, EB14B, EB1424, EB1812S, EB1814SL, EB18B, EB1820, EB1820L, EB1824L	23°F—131°F (-5°C — 55°C)
EB926H, EB930H, EB933X, EB1226H, EB1230H, EB1230HL, EB1230X, EB1233X, EB1426H, EB1430H, EB1430X, EB1433X, EB1826HL, EB1830H, EB1830HL, EB1830X, EB1833X	23°F—122°F (-5°C — 50°C)
BCL1415, BCL1430, BCL1815, EBM1830 32°F—122°F (0°C — 50°C)

○Tiempo de carga

En la Tabla 4 se muestra el tiempo de recarga requerido de acuerdo con el tipo de batería.

NOTA: El tiempo de recarga puede variar de acuerdo con la temperatura ambiental.

4. Desconecte el cargador de baterías del tomacorriente.

PRECAUCIÓN:

No desconecte el cable del tomacorriente tirando delmismo.

Cerciórese de tirar del enchufe para desconectarlo del tomacorriente a fin de evitar dañar el cable.

5. Extraiga la batería del cargador de baterías.

Sujetando el cargador de baterías con una mano, extraiga la batería del mismo.

Descarga eléctrica en caso de baterías nuevas, etc.

Como la substancia química interna de las baterías nuevas o las que no se hayan utilizado durante mucho tiempo no está activada, la descarga eléctrica puede ser inferior cuando se utilicen por primera y segunda vez. Este fenómeno es temporal, y el tiempo normal requerido para la recarga se restablecerá recargando las baterías 2 – 3 veces.

Forma de hacer que las baterías duren más

○Recarque las baterías antes de que se hayan agotado completamente.

Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue su batería. Si continuase utilizando la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse.

○Evite realizar la recarga a altas temperaturas

Una batería se calentará inmediatamente después de haberla utilizado. Si recargase tal batería inmediatamente después de haberla utilizado, su substancia química interna se deterioraría, y la duración útil de la batería se acortaría. Deje la batería y recárguela después de que se haya enfriado durante cierto tiempo.

PRECAUCIÓN:

- Si utiliza continuamente el cargador de baterías, éste se calentará, lo que puede causar averías. Después de haber finalizado la carga, espere 15 minutos antes de realizar la carga siguiente.

- Si carga la batería mientras esté caliente por haber estado mucho tiempo en un lugar sometido a la luz solar directa, o por haber acabado de utilizarla, la lámpara de piloto del cargador parpadea durante 1 segundo y no se enciende durante 0.5 segundos (apagada durante 0.5 segundos).

La batería no se cargará. En tal caso, deje que la batería se enfríe antes de cargarla.

ANTES DE LA UTILIZACIÓN

Compruebe el área de trabajo para cerciorarse de que esté libre de escombros y bien ordenada.

Despeje el área de personal innecesario. Cerciórese de que la iluminación y la ventilación sean adecuadas.

MANTENIMIENTO E INSPECCIÓN

PRECAUCIÓN: Extraiga la batería antes de realizar cualquier trabajo de inspección o de mantenimiento.

1. Comprobación de los tornillos

Los tornillos son peligrosos. Inspecciónelos regularmente y cerciórese de que estén bien apretados.

PRECAUCIÓN: La utilización del cargador de baterías con tornillos flojos es extremadamente peligrosa.

2. Comprobación del polvo

El polvo podrá eliminarse con un paño suave y seco o ligeramente humedecido en agua jabonosa.

No utilice lejía, cloro, gasolina, ni diluidor de pintura, porque podrían dañar el plástico.

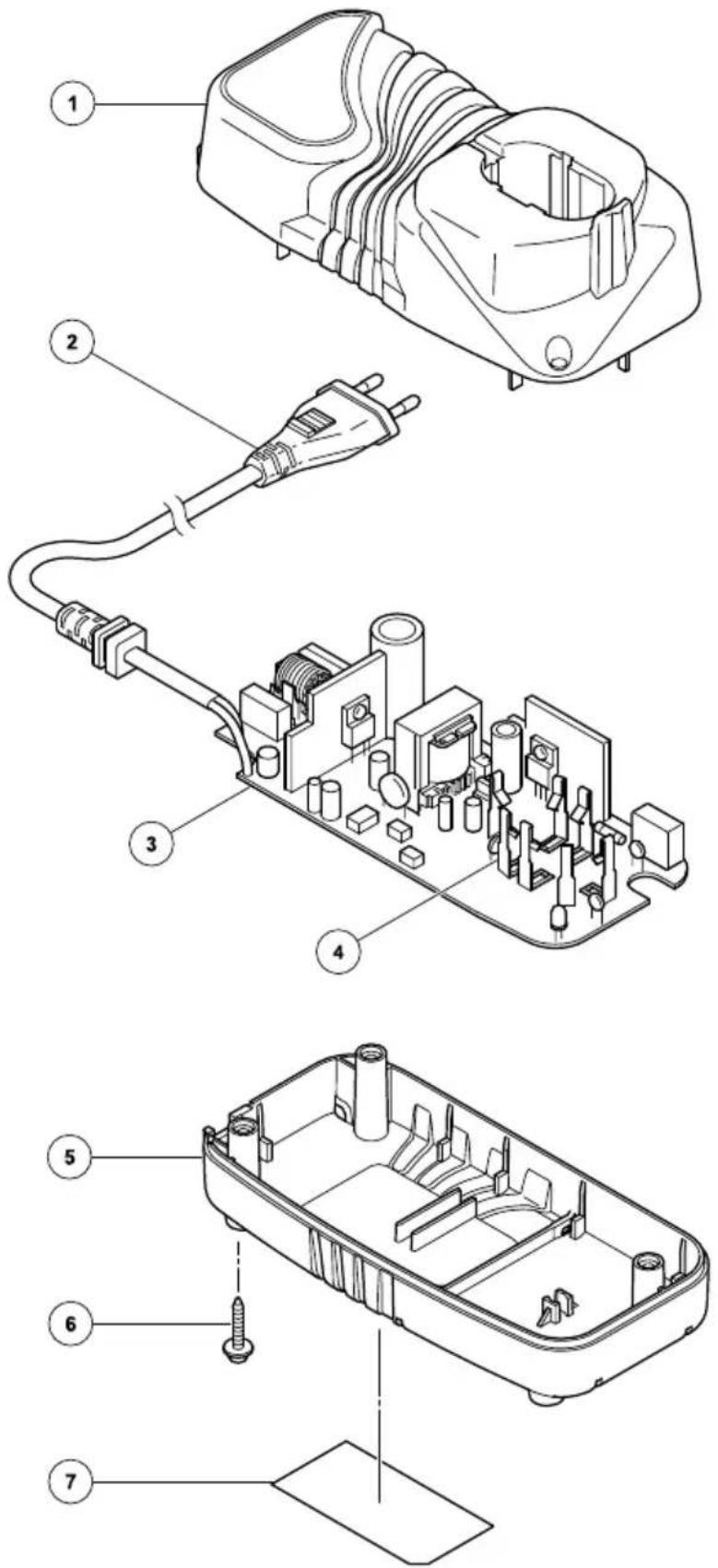

3. Lista de repuestos

A: N°. ítem

B: N°. código

C: N°. usado

D: Observaciones

PRECAUCIÓN:

●La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi.

Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de Hitachi, para solicitar la reparación o cualquier otro tipo de mantenimiento.

En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

MODIFICACIONES:

Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos.

Por consiguiente, algunas partes (por ejemplo, números de códigos y/o diseño) pueden ser modificadas sin previo aviso.

ALMACENAMIENTO

Guarde la herramienta en un lugar con menos de 104°F (40°C) y fuera del alcance de niños.

SERVICIO Y REPARACIÓNES

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE EN UN CENTRO DE REPARACIONES AUTORIZADO POR HITACHI.

NOTA:

Las especificaciones están sujetas a cambio sin ninguna obligación por parte de HITACHI.

Con respecto a la RECOLECCIÓN de baterías, póngase en contacto con HITACHI KOKI U.S.A. LTD. número 1-800-59-TOOLS (llamada gratis), o con HITACHI AUTHORIZED POWER TOOL SERVICE CENTER.

Issued by

Hitachi Koki Co., Ltd.

Sinagawa Intercity Tower A, 15-1, Konan 2-chome,
