MODE D'EMPLOI Ultravid 10x42 HD-Plus LEICA

Notice d'utilisation

Istruzioni

Instrucciones

Leice Camera AG Oscar Barmack Street: 11| 3560S SOLNS | DEUTSCHLAND

Tél: [phone] [Invesc 45(0)1-17-200-131

Le nom Leica est dans le monde entier synonyme du summum de qualité optique, de mécanique de haute précision extrêmement fiable et de longévité légendaire.

Nous vous souhaitons beaucoup de plaisir et une grande réussite avec vos nouvelles jumelles Leica Ultravid

De manière à utiliser correctement ce nouvel instrument, nous vous recommandons dans un premier temps de lire la présente notice d'utilisation.

Produit livré

• Jumelles
• Courroie de port
• Sac "toujours prêt"
• Couvercle de protection d'oculaire
• 2 couvercles de protection d'objectif (uniquement modèles HD)
• Notice d'utilisation
• Carte de Garantie
• Certificat de contrôle

Désignation des éléments

1. OEilletons

Position a: déployés pour une observation sans lunettes de vue

Position b: rétractés pour une observation avec lunettes de vue

1. Œillets pour la courroie
2. Bague de réglage dioptrique à verrouillage
3. Molette de mise au point centrale
4. Axe articulé pour le réglage de la distance interpupillaire

Table de matières

Avant-propos 25

Produit livré 25

Désignation des éléments 25

Possibilités d'application....27

Attache de la courroie et du couvercle de protection d'oculaire 27

Montage du couvercle de protection d'objectif 27

Réglage des œilletons / Utilisation avec et sans lunettes... 28

Réglage de la distance interpupillaire 29

Mise au point / Compensation dioptrique....30

Échelle de graduation 31

Entretien/Nettoyage 32

Accessoires 32

Pièces de rechange....32

Que faire, quand.... 33

Caractéristiques techniques....34-35

Leica sur Internet et Leica Académie 36

Service-Info Leica 36

Service clientèle Leica 36

Avertissements

• Ne jamais observer le soleil ou d'autres sources lumineuses vives avec les jumelles, en raison du risque de lésions oculaires!
• Ne jamais regarder dans les jumelles en marchant! Vous ne pourriez pas voir les obstacles!

Possibilités d'application

Les jumelles Leica Ultravid sont équipées d'un boîtier en magnésium hermétiquement fermé et rempli d'azote. Il est par conséquent également adapté aux rudes conditions d'une utilisation en extérieur. Il ne craint pas non plus l'humidité – il est parfaitement étanche jusqu'à 5 m de profondeur et l'optique intérieure ne s'embue pas.

Attache de la courroie et de couvercle de protection d'oculaire

Voir illustration au verso de la couverture.

Remarque:

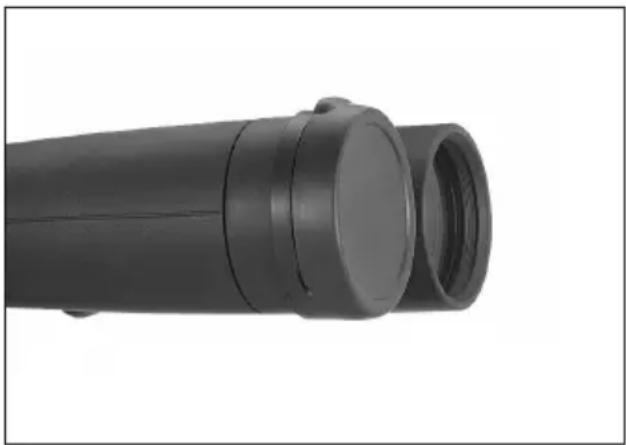

Si vous souhaitez fixer le bouchon de protection des oculaires sur la courroie de port, vous devez le faire en même temps que la mise en place de la courroie de port sur les jumelles.

Pour le montage, la bague de caoutchouc du couvercle est tirée depuis le côté de l'objectif sur les jumelles.

Réglage des œillétions / utilisation avec et sans lunettes

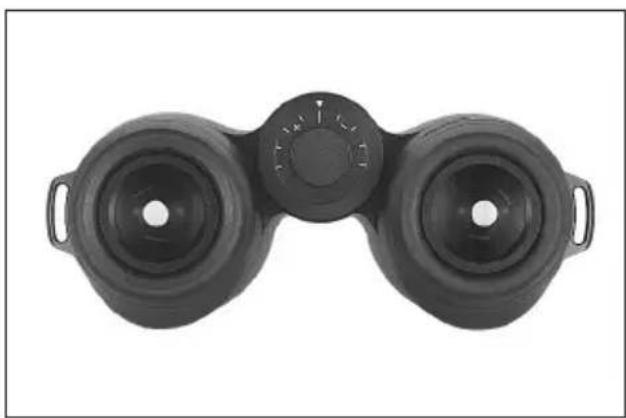

Les œilletons (1) se règlent aisément par rotation et s'encliquètent fixement dans la position souhaitée. Il est également possible de les retirer totalement afin de procéder à un nettoyage minutieux.

Ils doivent demeurer en position rétractée pour une observation avec lunettes de vue (image A) et être déployés par rotation dans le sens inverse des aiguilles d'une montre pour une observation sans lunettes de vue. Deux positions sont disponibles en vue d'une adaptation optimale (images B, C).

Si les oculaires sont fortement encrassés, nous vous recommandons de retirer les œilletons afin de procéder à un nettoyage (image D). Lorsqu'ils sont en position déployée, il suffit simplement de les retirer.

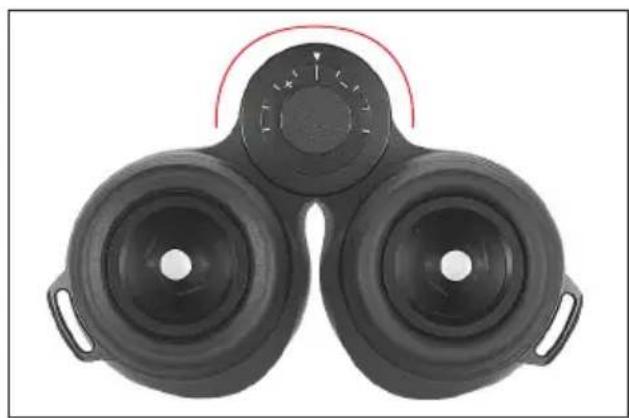

L'écartement pupillaire individuel est à régler en écartant ou en rapprochant les deux tubes autour de l'axe d'articulation (5). Les champs de vision à droite et à gauche doivent se confondre en une image circulaire unique.

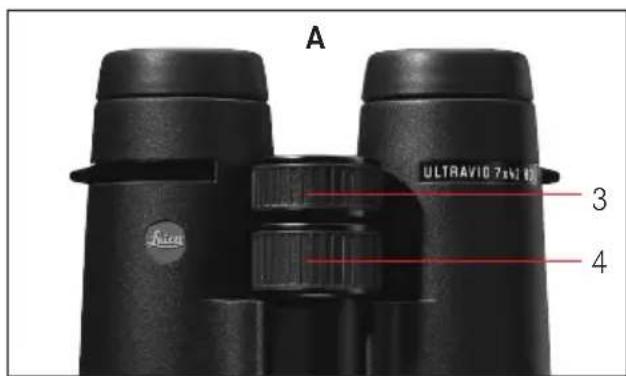

La mise au point des jumelles Leica Ultravid sur des objets situés à des distances différentes s'effectue à l'aide de la bague de mise au point centrale (4).

Pour la compensation d'une amétropie individuelle pour une observation sans lunettes, vous pouvez utiliser la bague dioptrique (3), qui est normalement verrouillée (image A).

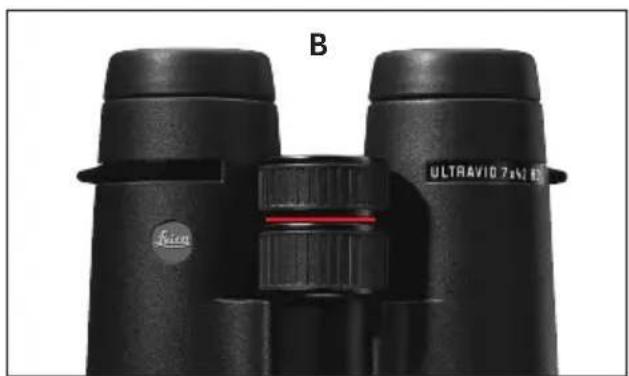

Pour séparer les deux bagues, vous devez retirer la bague dioptrique (image B). La bague de mise au point centrale règle alors seulement la netteté du système optique.

gauche et la bague dioptrique, celle du système droite.

Vous pouvez donc mettre au point l'un des tubes sur un objet à l'aide de la bague correspondante. Ensuite, vous pouvez procéder de même avec le deuxième tube pour une mise au point optimale. L'ordre est sans importance. Une pression sur la bague dioptrique met le réglage en mémoire. Vous pouvez aisément lire la valeur réglée sur l'échelle précise.

• Vous pouvez faire tourner librement la bague dioptrique, ce qui signifie qu'elle peut pivoter, par inadvertance, de plus de 360° par rapport à la bague de mise au point centrale. Selon le réglage précédent de cette dernière, cela peut considérablement limiter la course de mise au point de l'ensemble du système. Veillez donc toujours à n'appliquer à la bague dioptrique que la rotation nécessaire au réglage de la compensation.
• Lors du réglage individuel de l'optique de gauche ou de droite, il est conseillé de toujours fermer l'œil placé derrière l'autre oculaire ou tout simplement d'occulter le tube correspondant avec la paume de la main.

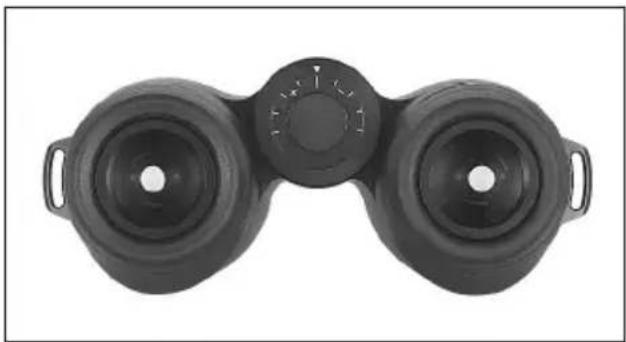

Echelle de graduation

Le réglage personnel établi par l'utilisateur reste réglé aussi longtemps que les deux moitiés du bouton moleté sont couplées. Il suffit donc d'effectuer une seule fois le réglage. Si plusieurs personnes utilisent la même jumelle et modifient le réglage initial, il pourra toujours être à nouveau réglé en quelques secondes si les utilisateurs se mémorisent leur réglage personnel sur l'échelle de graduation.

À la lecture de l'échelle, la valeur entre deux traits gradués correspond à env. 1 dioptrie de différence d'acuité visuelle entre l'œil gauche et l'œil droit.

Vous ne devez pas soumettre les jumelles Leica Ultravid à un entretien particulier. De grosses particules de saletés, comme p. ex. des grains de sable, doivent être enlevées au moyen d'un pinceau ou en soufflant dessus. Des empreintes digitales ou autres sur l'objectif ou les lentilles des oculaires, s'enlèvent en embuant prudemment la surface du verre débarrassée de toute poussière, et en essuyant avec un chiffon doux en coton. Si la jumelle est fortement salie, spécialement au niveau des œillères coulissantes, le nettoyage de la jumelle peut être effectué en la tenant sous le jet d'eau du robinet. Si la jumelle a reçu de l'eau salée, il suffit de la rincer à l'eau douce du robinet. Des taches d'eau sur les lentilles de l'objectif et oculaire peuvent simplement être enlevées avec un chiffon humecté d'eau.

Pour éviter que de l'eau entre dans la mécanique, il faut que les deux moitiés de la molette centrale soient couplées.

Il est interdit d'utiliser de l'alcool ou d'autres substances chimiques pour le nettoyage.

Attention!

Veillez à ne pas exercer de pression importante sur la surface de la lentille lors de son nettoyage, même si elle est très sale. Bien que la couche anti-reflet soit résistante aux rayures, elle peut être endommagée par le sable ou les cristaux de sel.

Accessoires n° de code

Adaptateur de trépied avec filetage 1/4".....42220

Courroie de port étanche, orange.....42163

Pièces de rechange

Si vous avez besoin de pièces de rechange pour vos jumelles, par exemple, œilletons, couvercles ou courroies de port, contactez notre service clientèle ou votre représentant national Leica. Les adresses figurent sur la Carte de Garantie.

Problème cause solution / explication

- Aucune des images a) L'ecartement pupillaire a) Simplement corriger d'observation n'est de la jumelle n'est pas l'écartement pupillaire parfaite ment ronde. bien adapté à l'écartement augmentant ou en diminiant oculaire. l'écartement axial des deux tubes de la jumelle.
	b) La pupille de l'obser-tête, des jeux ou de la jumelle.	b) Corriger la position de la vateur n'est pas en coïncidence avec la pupille de sortie de la jumelle.
c) Le positionnement de l'œillières ne correspond pas à l'utilisation avec	c) Corriger la position des œillières: pour les porteurs de lunettes il faut faire tour-ou sans lunettes. basse et lors de l'observa-tion sans lunettes, il suffit de tourner les len position haute.	ner les œillières en position
- Buée / humidité dans la fenêtre de l'echelle de graduation. moleté combiné n'étaient pas correctement couplées.	- Lors du nettoyage de la jumelle sous le robinet, les deux moitiés du bouton	- Découpler les deux moités du bouton moleté-combiné et laisser sécher. Il n'y a aucun danger de détérioration.

CARACTÉRISTIQUES TECHNIQUES LEICA ULTRAVID 8x32HD 10x32HD 7x42HD 8x42HD/BL

Grossisement 8x	10x 7x 8x
Diamètre de l'objectif	32mm	32mm	42mm	42mm
Pupille de sortie 4mm	3,2mm 6mm	5,25mm
Indice crépusculaire	16	17,9		17,15
Luminosité géométrique	16	10,24	36	27,56
Champ visuell	135m/1000m7,7°	120m/1000m6,8°	140m/1000m8°	130m/1000m7,4°
Limite de réglage rapproché(à 0 dioptrie)	env. 2,20m	env. 2,10m	env. 3,30m	env. 3,10m
Distance longitudinale de lapupille de sortie	13,3mm	13,5mm	17mm	15,9mm
Distance interpupillaire	56-74mm
Type de prisme	En toit
Couche anti-reflet
sur les lentilles	High Durable Coating (HDCTM) et traitement AquaDura sur les lentilles extérieures
sur les prismes	High Lux System (HLSTM) et couche de correction de phase P40
Compensation dioptrique	±4 Dioptr.
Température de service	-25° to +55°
Température de stockage	-40° to +85°
Etanchéité à l'eau	0,5 bar (env. 5m de profondeur)
Matériau du boîtier	Boîtier en magnésium avec axe d'articulation en titane / Modèles HD à revêtement caoutchouc
Dimensions (L' x H2 x L')	117x55x119mm	117x55x119mm	121x67x142mm	121x67x142mm (HD)
				121x63x141mm (BL)
Poids	env. 560g	env. 595g	env. 765g	env. 790g/710g (HD/BL)

^1 Pour une distance interpupillaire de 65mm ² Avec œilletons rétractés

CARACTÉRISTIQUES TECHNIQUES	LEICA ULTRAVID10x42HD/BL	LEICA ULTRAVID8x50HD	LEICA ULTRAVID10x50HD	LEICA ULTRAVID12x50HD
Grossisement	10x	8x	10x	12x
Diamètre de l'objectif	42mm	50mm	50mm	50mm
Pupille de sortie	4,2mm	6,25mm	5mm	4,2mm
Indice crépusculaire	20,5		20	22,36
Luminosité géométrique		17,64	39,06	25
Champ visuell	110m/1000m6,3° (grand-angle)	115m/1000m6,6°	115m/1000m6,6° (grand-angle)	100m/1000m5,7° (grand-angle)
Limite de réglage rapproché(à 0 dioptrie)	env. 2,95m	env. 3,60m	env. 3,35m	env. 3,25m
Distance longitudinale de lapupille de sortie	15,8mm	18,1mm	14,6mm	13,2mm
Distance interpupillaire	56-74mm	58-74mm	58-74mm	58-74mm
Type de prisme			En toit
Couche anti-reflet
sur les lentilles sur les prismes	High Durable Coating (HDCTM) et traitement AquaDura sur les lentilles extérieuresHigh Lux System (HLSTM) et couche de correction de phase P40
Compensation dioptrique			±4 Dioptr.
Température de service			-25° to +55°
Température de stockage			-40° to +85°
Etanchéité à l'eau			0,5 bar (env. 5m de profondeur)
Matériau du boîtier	Boîtier en magnésium avec axe d'articulation en titane / Modèles HD à revêtement caoutchouc
Dimensions (L' x H' x L')	121x67x147mm (HD)	125x70x183mm	125x70x178mm	125x70x183mm
	121x63x146 mm (BL)
Poids	env. 765g/695g (HD/BL)	env. 1010g	env. 1010g	env.1050g

^1 Pour une distance interpupillaire de 65mm ² Avec œilletons rétractés

Service d'information leica

Le service Informations Leica répondra volontiers par écrit, par téléphone, fax ou e-mail à vos questions d'ordre technique se rapportant à la gamme de produits Leica :

Leica Camera AG

Service après-vente leica

Pour l'entretien de votre équipement Leica et en cas d'endommagement, le Customer Care de Leica Camera AG ou celui d'une des représentations nationales Leica (liste d'adresses sur la Carte de Garantie) se tiennent à votre disposition. Veuillez consulter votre Centre-Conseil Leica.

Leica Camera AG

Customer-Care
