10031557 - Cheminée Klarstein - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cheminée électrique
Marque	Klarstein
Modèle	10031557
Alimentation électrique	220-240 V ~ 50 Hz
Puissance nominale	1800 W
Puissance minimale	900 W
Fonctions principales	Simulation de flammes, chauffage 900W/1800W, minuterie hebdomadaire, télécommande, contrôle de température, 7 couleurs de flammes, luminosité réglable en 5 niveaux
Régulation de la température	Électronique avec programmation hebdomadaire (plage 15-30 °C)
Type de chauffage	Convection électrique avec ventilateur
Installation	Fixation murale, hauteur minimale sous plafond 3 m, espacement 1000 mm au-dessus et autour
Sécurité	Protection contre la surchauffe (réinitialisation manuelle), arrêt automatique en cas de dysfonctionnement
Entretien et nettoyage	Débrancher et laisser refroidir. Nettoyer les surfaces externes avec un chiffon doux et sec. Vitre : chiffon humide sans nettoyant pour vitres. Ne pas utiliser de produits abrasifs.
Pièces détachées et réparabilité	Système de LED non accessible à l'utilisateur. Réparations par un électricien qualifié uniquement.
Informations générales	Ne convient pas comme source principale de chauffage. Contient des piles (télécommande) à recycler séparément.
Consommation veille	0,48 W
Consommation auxiliaire (ventilateur)	0,014 kW
Conformité	Directives européennes 2014/30/UE, 2014/35/UE, 2011/65/UE, 2009/125/CE

FOIRE AUX QUESTIONS - 10031557 Klarstein

Comment installer la cheminée Klarstein 10031557 ?

Fixez d'abord le support mural à l'aide des vis et chevilles fournies. Percez des trous de 6 mm aux emplacements marqués. Accrochez l'appareil par le bord arrière supérieur, puis fixez les pattes inférieures. Laissez un espace de 1 mètre au-dessus et autour de l'appareil. Hauteur recommandée : 600 mm au-dessus du sol.

Comment utiliser la télécommande ?

Assurez-vous que l'interrupteur à bascule sur l'appareil est en position ON. La télécommande permet de contrôler la puissance de chauffage (900W, 1800W), la couleur des flammes, la minuterie et la température. Attendez 2 secondes entre chaque pression pour que le récepteur reconnaisse la commande.

Comment régler la minuterie hebdomadaire ?

Appuyez sur TIMER SET pour choisir un numéro de réglage (1 à 10). Utilisez les touches fléchées pour sélectionner les jours, puis réglez l'heure de début, l'heure de fin et la température. Validez avec OK. Activez la minuterie avec TIMER ON/OFF.

Que faire si l'appareil surchauffe ?

La protection contre la surchauffe se déclenche automatiquement. Débranchez l'appareil du secteur, laissez-le refroidir au moins 15 minutes, puis rebranchez-le. L'appareil se réinitialise. Si le problème persiste, vérifiez que les fentes d'aération ne sont pas obstruées.

Comment nettoyer la vitre de la cheminée ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez la vitre avec un chiffon humide, sans utiliser de nettoyant pour vitres courant. Pour les surfaces externes, utilisez un chiffon doux et sec. N'utilisez jamais de produits abrasifs.

Puis-je utiliser cette cheminée comme chauffage principal ?

Non, l'appareil n'est pas conçu comme source principale de chauffage. Il est destiné à un appoint ou un usage décoratif.

Comment changer la couleur des flammes ?

Appuyez sur la touche COLOR de la télécommande ou maintenez la touche O/I sur l'appareil pendant 3 secondes. Vous pouvez choisir parmi 7 couleurs différentes.

La simulation de flammes fonctionne-t-elle sans chauffage ?

Oui, vous pouvez utiliser la fonction flammes seule. Allumez l'appareil avec ON/OFF sans activer le chauffage (ne pas appuyer sur 900W ou 1800W). La décoration lumineuse est indépendante.

Quelles sont les dimensions exactes de l'appareil ?

Les dimensions précises ne sont pas indiquées dans la notice. Cependant, l'installation nécessite une hauteur sous plafond d'au moins 3 mètres. Contactez le service client de Klarstein pour obtenir les mesures exactes.

Comment réinitialiser les réglages de la minuterie ?

Pour effacer un réglage, affichez-le avec les touches TIMER SET et +/-, puis appuyez sur C. Pour réinitialiser complètement l'appareil, débranchez-le et rebranchez-le après quelques secondes. Vous devrez alors reconfigurer la date et l'heure.

MODE D'EMPLOI 10031557 Klarstein

Remarque : l'appareil ne convient pas en tant que source principale de chauffage.

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement les instructions suivantes de branchement et d'utilisation afin d'éviter d'éventuels dommages. Le fabricant ne saurait être tenu pour responsable des dommages dus au non-respect des consignes de sécurité et à la mauvaise utilisation de l'appareil.

Sommaire

Fiche technique 39

Déclaration de conformité 39

Fiche de données produit 40

Consignes de sécurité 41

Installation 42

Utilisation générale 44

Écran et indications 45

Mise en service et réglages 46

Réglages de la minuterie 47

Nettoyage et entretien 50

Conseils pour le recyclage 50

FICHE TECHNIQUE

Numéro d'article 10031557
Alimentation 220-240 V ~ 50 Hz
Puissance 1800 W

Ce produit est conforme aux directives européennes suivantes :

2014/30/UE (CEM)

2014/35/UE (LVD)

2011/65/UE (RoHS)

2009/125/CE (ErP)

Référence (s) du produit 1003	557
Donnée Symbole Valeur Unité	Donnée Unité
Puissance calorifique Uniquement pour les radiateurs électriques àaccumulation : Type de régulation de l'apport de chaleur
Puissance calorifique nominale	Pnom	1,8	kW		Régulation manuelle de l'apport de chaleur avec thermostat intégré	Sans objet
Puissance calorifique minimale (indicative)	Pmin 0,9	kW Régulation manuelle	kW		de l'apport de chaleur avec indication de la température de la pièce et/ou de l'extérieur	Sans objet
Puissance maximale continue de chauffage	Pmax,c	1,8	kW		Régulation électronique de l'apport de chaleur avec indication de la température de la pièce et/ou de l'extérieur	Sans objet
Consommation de courant auxiliaire					Apport de chaleur assisté par ventilateur	Sans objet
A puissance calorifique nominale (moteur de ventilateur)	elmax	0,014	kW		Type de chauffage/contrôle de la température de la pièce
A puissance calorifique minimale (moteur de ventilateur)	elmin	0,014	kW		Chauffage à une seule vitesse, pas de contrôle de la température ambiante	non
En mode veille	e|SB	0,48	W		Deux vitesses ou plus réglables manuellement, pas de contrôle de la température ambiante	non
					Contrôle de la température ambiante par thermostat mécanique	non
					Contrôle électronique de la température ambiante	non
					Contrôle électronique de la température ambiante et régulation par jour	non
					Contrôle électronique de la température ambiante et régulation par semaine	oui
					Autres options de régulation
					Contrôle de la température ambiante avec détection de présence	non
					Contrôle de la température ambiante avec détection de fenêtre ouverte	non
					Avec option télécommande	non
					Avec contrôle du démarrage du chauffage	oui
					Avec limitation de la durée de fonctionnement	non
					Avec globe noir capteur de température	non
Coordonnées de contact	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

Consignes de sécurité

• Les enfants à partir de 8 ans ainsi que les personnes dont les capacités physiques, mentales ou sensorielles sont réduites peuvent utiliser l'appareil à condition d'avoir assimilé au préalable les consignes d'utilisation et de sécurité de l'appareil transmises par une personne responsable de leur sécurité.
• Surveillez les enfants, ne les laissez pas jouer avec l'appareil.
• Tenez les enfants de moins de 3 ans éloignés de l'appareil.
• Les enfants entre 3 et 8 ans peuvent utiliser l'appareil uniquement s'ils ont assimilé au préalable les consignes d'utilisation et de sécurité de l'appareil transmises par une personne responsable de leur sécurité. Les enfants entre 3 et 8 ans ne sont pas autorisés à brancher l'appareil, à le nettoyer ou à l'entretenir.

Attention

Risque de brûlure ! Certaines parties de l'appareil peuvent être très chaudes pendant le fonctionnement. Veillez à ce que les enfants ou les handicapés n'approchent pas trop de l'appareil.

• Si le câble secteur ou la fiche sont endommagés, faites-les remplacer par le fabricant, un service professionnel agréé ou une personne de qualification équivalente.
• Avant l'utilisation, vérifiez la tension sur la plaque signalétique de l'appareil. Ne branchez l'appareil que sur des prises de la tension correspondante.
• Allumez l'appareil seulement une fois qu'il a été correctement installé.
• N'installez pas l'appareil directement sous une prise de courant.
• Laissez autour de l'appareil un espace de 1 mètre minimum avant les meubles et autres objets inflammables tels que les rideaux. Ne placez aucun liquide inflammable ou explosif ni des tissus à proximité de l'appareil.
• Ne laissez pas l'appareil sans surveillance, tant qu'il est en service ou qu'il est branché sur le secteur.
• L'appareil n'est pas destiné à une utilisation commerciale mais au cadre domestique et dans des conditions similaires. Cela comprend les cuisines de bureaux, les auberges, hôtels, motels et installations proposant des services de type Bed & Breakfast.
• Contrôlez régulièrement le bon état de l'appareil. Ne'utilisez pas l'appareil s'il est endommagé.
• Les réparations ne doivent être effectuées que par des professionnels et sont nécessaires lorsque l'appareil, le câble secteur ou la fiche ont été endommagés, si des liquides ont coulé dessus, si des objets sont tombés dessus, si l'appareil a été exposé à la pluie ou à l'humidité, s'il est tombé ou s'il ne fonctionne pas normalement.
• Ne faites pas passer le câble d'alimentation sous un tapis.
• Ne faites pas pendre le câble d'alimentation sur un rebord coupant ni passer sur des surfaces chaudes.
• Pour éviter les surchauffes, ne recouvrez pas l'appareil et veillez à ce que les fentes d'aération ne soient pas obstruées.
• Ne plongez jamais l'appareil dans l'eau ni dans d'autres liquides.
• N'installez pas l'appareil dans une salle de bains ou à proximité immédiate d'une douche ou d'une piscine. • N'utilisez pas l'appareil à l'extérieur.
• Ne touchez pas l'appareil avec les mains mouillées.
• Ne placez pas l'appareil sur ou à proximité d'une surface chaude.
• Avant le nettoyage, débranchez toujours la fiche de la prise et laissez l'appareil refroidir complètement.
• N'utilisez aucun produit de nettoyage chimique.
• Utilisez uniquement les accessoires fournis, faute de quoi l'appareil pourrait représenter un danger pour l'utilisateur ou tomber en panne.
• Ne soulevez pas l'appareil par le panneau avant.
• Ne branchez pas l'appareil sur une prise de courant à démarrage différé ou télécommandée.

Remarque : si votre appareil est équipé d'un capteur de mesure et de contrôle de la température ambiante, n'installez pas l'appareil dans les pièces où se trouvent des personnes qui ne peuvent utiliser elles-mêmes l'appareil ni quitter la pièce de leurs propres moyens.

Consignes d'installation

• Branchez l'appareil seulement une fois qu'il a été correctement fixé au mur, et lisez attentivement les indications.
• Respectez les indications d'espacements.
• Veillez à ne pas endommager le câble d'alimentation pendant l'installation.
• Soyez prudent lorsque vous percez les trous.
• L'appareil est conçu pour être fixé définitivement au mur avec une hauteur minimum de plafond de 3 m. Le support mural doit être installé horizontalement et le câble doit passer par le coin inférieur droit de l'appareil.
• Pour que vous puissiez profiter pleinement de la vue de votre cheminée, nous vous conseillons d'installer l'appareil 600 mm au-dessus du niveau du sol (voir illustration 2).
• Maintenez un espacement de 1000 mm minimum entre la plaque chauffante et le plafond ou les autres objets pour garantir une ventilation optimale.

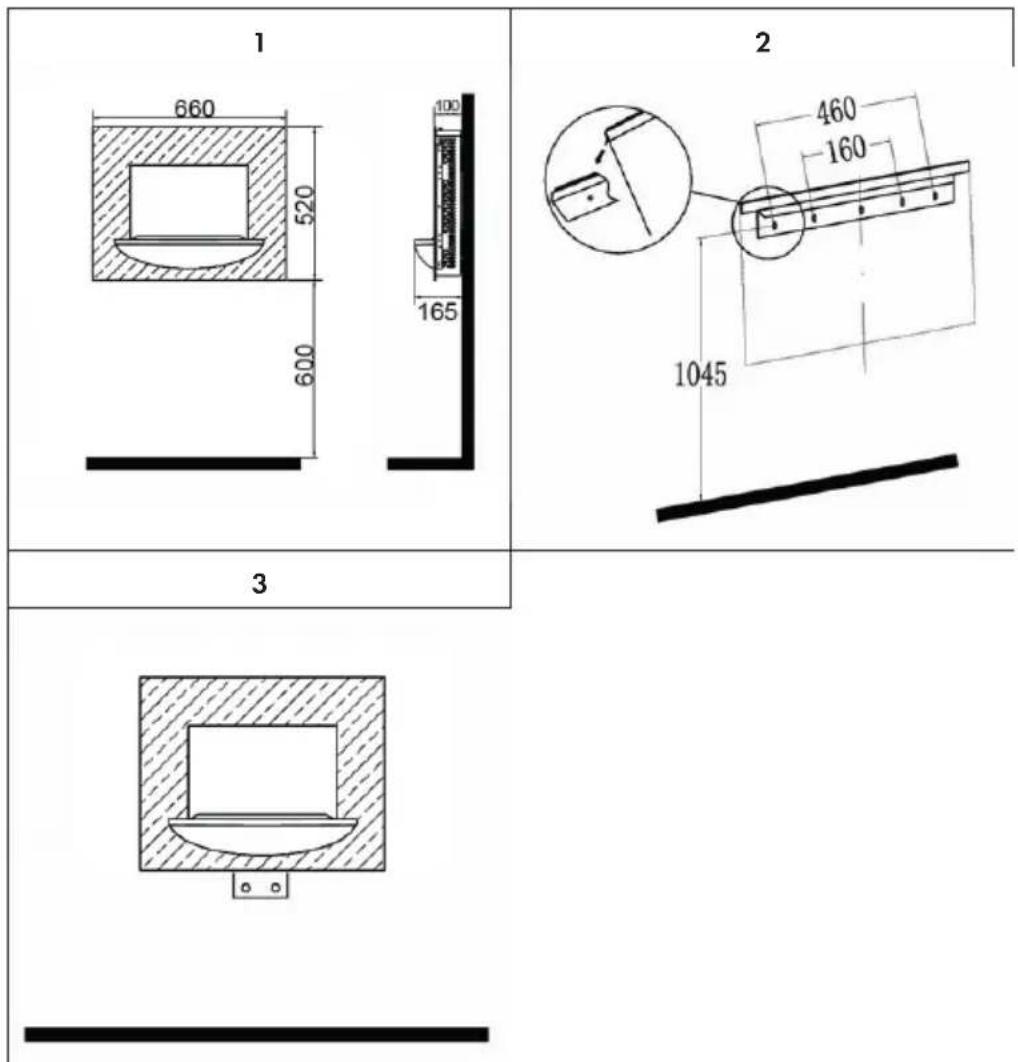

Indications d'installation

1 Marquez les emplacements des fixations des quatre vis supérieures sur le mur en suivant les indications des mesures de fixation (voir illustration 2). Percez ensuite les trous avec un foret de 6 mm. 2 Fixez le support mural avec les chevilles et vis fournies. 3 Soulevez le radiateur avec précaution et assurez-vous que le bord arrière supérieur de la cheminée soit posé sur le support mural (voir illustration 2 dans le cercle) et soit bien centré. 4 Alignez doucement la cheminée avec le mur. Ne la relâchez pas avant qu'elle ne soit bien posée. 5 Marquez les emplacements des fixations des vis inférieures (voir illustration 3) et retirez de nouveau la cheminée du mur. Assurez-vous que la patte de fixation inférieure soit tournée vers le haut. 6 Percez les trous et fixez les chevilles. 7 Fixez l'élément chauffant au support mural, faites pivoter les pattes inférieures de fixation vers le bas et utilisez les vis fournies pour fixer définitivement le chauffage. 8 Répartissez les pierres le long de l'unité d'éclairage.

Utilisation générale

Remarque : vous pouvez piloter la cheminée soit avec les touches de la cheminée elle-même (en haut à droite), soit par la télécommande.

Utilisation manuelle

• L'utilisation manuelle se fait avec les touches en haut à droite de l'appareil. Mettez l'interrupteur de veille à bascule en position ON pour permettre l'appareil en service. Vous pouvez entendre un bip sonore.
• Appuyez une fois sur la touche [O/I] pour allumer la simulation de flammes. Un témoin LED s'allume. Appuyez sur la touche [O/I] pendant 3 secondes pour régler la couleur des flammes. Maintenez la touche jusqu'à obtenir la couleur que vous souhaitez.
• Appuyez une fois sur la touche [900W] pour régler la puissance de chauffage la plus faible (900W). Appuyez deux fois sur la touche pour éteindre le chauffage.
• Appuyez une fois sur la touche [1800W] pour régler le chauffage sur la puissance élevée (1800W). Appuyez deux fois sur la touche pour éteindre le chauffage.

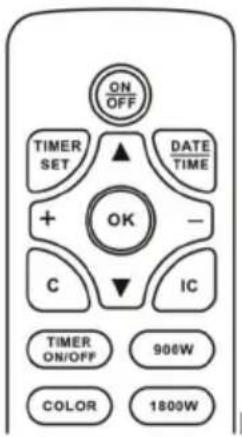

Utilisation par télécommande

Pour que la télécommande fonctionne, l'interrupteur à bascule doit se trouver sur ON. Un bip signale que l'appareil est allumé.

Le récepteur de l'appareil a besoin d'un peu de temps pour reconnaître le transmetteur. N'appuyez plus sur aucune touche pendant 2 secondes pour que l'appareil fonctionne normalement.

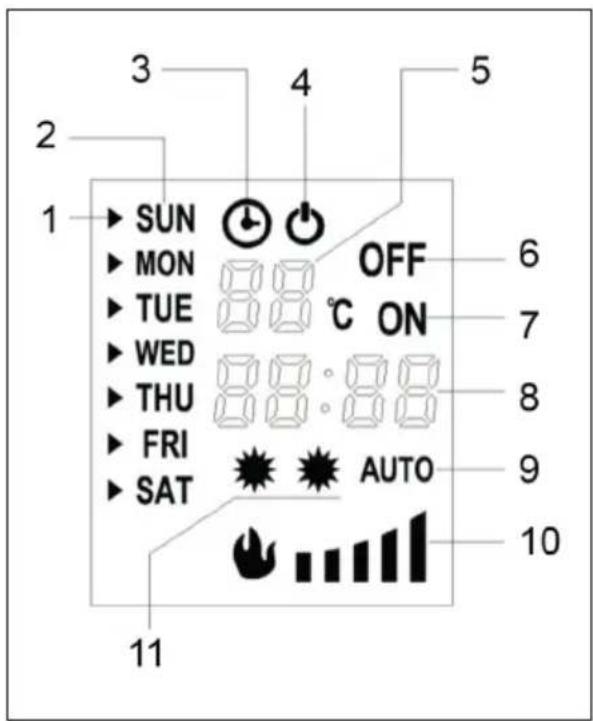

1 flèche 2 jour de la semaine 3 minuterie 4 veille 5 affichage de la température et témoin du numéro choisi 6 éteindre la minuterie 7 minuterie allumée 8 affichage de l'heure 9 contrôle automatique du chauffage 10 luminosité des flammes 11 puissance calorifique

Affichage de la température et témoin de numéro de réglage de la minuterie (5)

En principe, l'écran indique la température ambiante. Pendant le réglage de la température, c'est la température réglée qui est affichée. Si vous réglez la minuterie, c'est alors le numéro de réglage qui est affiché.

Affichage de l'heure (8)

Par défaut, l'heure actuelle est affichée. Lorsque vous réglez la minuterie, c'est la durée de la minuterie qui est affichée ici.

Réglage de la minuterie de démarrage ou d'arrêt

Lorsque vous réglez la minuterie, les durées réglées et le numéro de réglage de la minuterie s'affichent à l'écran.

05 ON23:4005 OFF06:10	L'affichage de cet exemple indique l'heure de début du réglage 5.
	L'affichage de cet exemple indique l'heure de fin du réglage 5.

Luminosité des flammes

La luminosité des flammes est réglable en 5 niveaux et est affichée.

Démarrage de l'appareil

1. Branchez la fiche dans une prise. 2. Basculez l'interrupteur sur ON. 3. Appuyez sur la touche [I/O] ou la touche [ON/OFF] de la télécommande pour démarrer l'appareil. 4. Appuyez une fois sur la touche [900W] pour démarrer la plus faible puissance de chauffage. Appuyez de nouveau sur la touche pour éteindre le chauffage. 5. Appuyez une fois sur la touche [1800W] pour démarrer la puissance de chauffage élevée. Appuyez de nouveau sur la touche pour éteindre le chauffage. 6. Appuyez plusieurs fois sur la touche [COLOR] pour choisir une des 7 couleurs disponibles.

Fonction de contrôle de démarrage adaptatif

Appuyez sur la touche [IC] de la télécommande pour démarrer la fonction de contrôle de démarrage adaptatif. Lorsque vous activez cette fonction, l'appareil ajuste la puissance de chauffage automatiquement en se basant sur la température ambiante et la température réglée. Si une minuterie a été programmée, il se peut que le chauffage démarre avant l'heure programmée.

Remarque : la fonction n'est disponible que si vous avez programmé une minuterie pour la semaine.

Réglage de la date et de l'heure

1 Appuyez sur la touche [DATE/TIME] et utilisez les touches fléchées [ ] ▲u [ ] pour régler la date. 2 Appuyez de nouveau sur la touche [DATE/TIME] et utilisez les touches [+/-] pour régler les heures. 3 Appuyez de nouveau sur la touche [DATE/TIME] et utilisez les touches [+/-] pour régler les minutes. 4 Appuyez sur la touche [OK] pour sauvegarder les réglages.

Réglage de la température

La température préréglée est de 22°C. Appuyez sur les touches [+/-] pour régler la température de votre choix entre 15-30°C.

Réglages de la minuterie

• Il existe 10 réglages différents pour la minuterie.
• Chaque réglage possède une heure de début, une heure de fin et une température.
• La durée maximale réglable est de 23 heures et 50 minutes.
• Vous pouvez programmer un réglage pour un jour donné ou plusieurs jours.
• L'heure réglée est celle du début. Si l'heure de fin se trouve le jour suivant, vous n'avez besoin de régler que l'heure de fin.

Affichages des réglages de la minuterie

1 Appuyez sur la touche [TIMER SET]. 2 Utilisez les touches [+/-] pour parcourir les unes après les autres les heures de début. 3 Pour afficher les heures de fin, appuyez sur la touche [ ]. 4 Utilisez les touches [+/-] pour parcourir les unes après les autres les heures de fin. 5 Pour effacer le réglage en cours, appuyez sur la touche [C].

Réglages de la minuterie

Choix du numéro de réglage

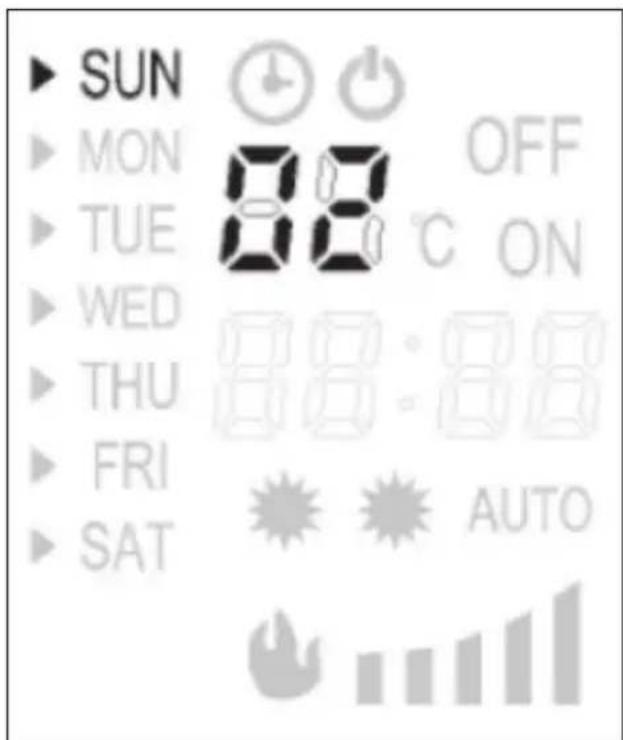

Appuyez sur la touche [TIMER SET]. Le numéro de réglage de la minuterie clignote à l'écran. Utilisez la touche [+/-] pour sélectionner un autre numéro de réglage. Dans l'exemple, le numéro de réglage [02] est affiché.

Choix du (des) jour(s) de la semaine

Appuyez sur la touche [TIMER SET] et la flèche sur la gauche de l'écran se met à clignoter. Utilisez la touche [you [ ] pour déplacer la flèche en face du jour de la semaine choisi. Appuyez ensuite sur [+] pour activer le jour de la semaine ou appuyez sur [-] pour désactiver le jour de la semaine, jusqu'à avoir procédé à tous les réglages.

(3) Réglage de l'heure de début

1 Appuyez sur la touche [TIMER SET] jusqu'à ce que l'affichage des heures clignote. 2 Utilisez les touches [+/-] pour régler les heures. 3 Appuyez sur la touche [TIMER SET] jusqu'à ce que l'affichage des minutes clignote. 4 Utilisez les touches [+/-] pour régler les minutes.

Réglage de l'heure de fin

1. Appuyez sur la touche [TIMER SET] jusqu'à ce que l'affichage des heures clignote. 2. Utilisez les touches [+/-] pour régler les heures. 3. Appuyez sur la touche [TIMER SET] jusqu'à ce que l'affichage des minutes clignote. 4. Utilisez les touches [+/-] pour régler les minutes.

(5) Réglage de la température

Appuyez sur la touche [TIMER SET] jusqu'à ce que l'affichage de la température clignote. Utilisez les touches [+/-] pour régler la température. Avec [+] vous augmentez la température, avec la touche [-] vous la réduisez.

Terminez en appuyant de nouveau sur [TIMER SET] et appuyez ensuite sur [OK] pour sauvegarder les réglages.

Conseils importants pour la minuterie

• La touche [TIMER ON/OFF] sert à allumer et éteindre la minuterie.
• Si le courant est coupé momentanément ou que la fiche est retirée, les réglages seront conservés, toutefois vous devrez à nouveau régler la date et l'heure.
• Lorsque la minuterie de la semaine est activée, vous devez également allumer le chauffage, faute de quoi seule la simulation de flammes fonctionnera.

Protection contre la surchauffe

L'appareil est équipé d'une protection contre la surchauffe qui se déclenche lorsque le radiateur surchauffe (par ex. en cas d'aération bouchée). Pour des raisons de sécurité, la cheminée NE PEUT PAS se remettre en marche toute seule. Pour réinitialiser la protection anti surchauffe, débranchez la cheminée du secteur, et laissez-la refroidir au moins 15 minutes. Rebranchez la fiche dans la prise et rallumez la cheminée.

Résolution des problèmes

Problème Cause possible et solution
Le ventilateur ne fonctionne pas. Contrôlez	vos fusibles.
	Vérifiez si la protection anti surchauffe s'est déclenchée.
La simulation de flammes ne fonctionne pas.	Faites contrôler l'appareil par un spécialiste qualifié.

Nettoyage et entretien

Avant le nettoyage, débranchez la fiche de la prise et laissez l'appareil refroidir complètement. Nettoyez les surfaces externes avec un chiffon doux et sec. N'utilisez jamais de produit abrasif.

Remarque : nettoyez la vitre avec un chiffon humide. N'utilisez jamais de nettoyant courant pour vitres !

Ce produit n'utilise pas de lampes standard pour la simulation de flammes. L'appareil utilise un système de LED piloté électroniquement. Ce système NE PEUT PAS être entretenu par l'utilisateur. Faites effectuer les réparations par un électricien qualifié uniquement.

Conseils pour le recyclage

Le pictogramme ci-contre apposé sur le produit signifie que la directive européenne 2012/19/UE s'applique (poubelle à roues barrée d'une croix). Ces produits ne peuvent être jetés dans les poubelles domestiques courantes. Renseignez-vous concernant les règles appliquées pour la collecte d'appareils électriques et électroniques. Conformez-vous aux réglementations locales et ne jetez pas vos anciens produits avec les ordures ménagères. Le respect des règles de recyclage des vieux produits aide à la protection de l'environnement et de la santé de votre entourage contre les conséquences négatives possibles. Le recyclage des matériaux aide à réduire l'utilisation des matières premières.

Le produit contient des piles qui sont soumises à la directive européenne 2006/66/CE et ne doivent pas être jetées dans les poubelles à ordures ménagères. Veuillez vous informer sur les réglementations locales en vigueur pour le recyclage des piles. En respectant les règles de recyclage, vous participez activement à la protection de l'environnement et à la préservation de la santé de vos proches.
