MODE D'EMPLOI COMPLÉMENT TAILLE-HAIE HUSQVARNA

FR Manuel d'utilisation

COMPLEMENT TAILLE-HAIE

AVERTISSEMENT! Tronçonneuses, débroussailleuses et coupe-herbes peuvent s'avérer dangereux! Une utilisation imprudente ou inadéquate peut résulter en des blessures graves, et même mortelles.

Lire attentivement le mode d'emploi et assimiler son contenu avant d'utiliser la machine.

Toujours porter:

protège-oreilles - des lunettes de protection homologuées

Ce produit est conforme à la directive CE en vigueur.

Outil coupant. Ne jamais toucher l'outil sans avoir préalablement arrêté le moteur.

Cette machine ne comporte pas d'isolement électrique. Si elle entre en contact avec ou est utilisée à proximité de lignes conductrices de tension, ceci peut résulter en des blessures corporelles graves voire mortelles. L'électricité peut être transmise d'un point à un autre par un arc de tension. Plus la tension est élevée et plus la longueur de transmission de la tension est élevée. L'électricité peut également être transmise par des branches et d'autres objets, particulièrement s'ils sont mouillés. Toujours conserver une distance d'au moins 10 mètres (30 pieds) entre la machine et la ligne conductrice d'électricité et/ou les objets en contact avec cette ligne. S'il est nécessaire que le travail soit effectué avec des distances de sécurité plus courtes, toujours contacter la Compagnie électrique afin de s'assurer que la tension est bien coupée avant de commencer les travaux. La machine peut être dangereuse. Vérifier qu'aucune personne et qu'aucun animal ne se trouvent à moins de 15 mètres (45 pieds) quand la machine est utilisée.

Flèches indicatrices indiquant les limites pour l'emplacement de la fixation de la poignée.

Utiliser toujours des gants de protection homologués.

Utiliser des bottes stables et antidérapantes.

Les autres symboles/autocollants présents sur la machine concernent des exigences de certification spécifiques à certains marchés.

Contrôles et/ou entretiens sont effectués avec le moteur arrêté et le contacteur d'Arrêt en position STOP.

Utiliser toujours des gants de protection homologués.

La machine demande un nettoyage régulier.

Contrôle visuel.

Le port de lunettes de protection homologuées est obligatoire.

Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception et l'aspect.

Lire attentivement le manuel d'utilisation et assimiler son contenu avant d'utiliser la machine.

Ces instructions sont un complément au manuel qui accompagne la machine. Pour les autres instructions, se reporter au manuel d'utilisation de la machine.

Avertissement!

Eneldom, la conception d'origine de la machine ne doit être modifiée sans l'accord du fabricant. Toujours utiliser des pièces de rechange d'origine. Des modifications et/ou des pièces de rechange non autorisées peuvent entraîner des blessures graves, ou mortelles, pour l'utilisateur, comme pour autres.

Avertissement!

Cet accessoire ne peut être utilisé que pour les débroussailleuses/cure-bordures auxquels il est expressément destiné. Voir la section "Accessoires homologués" au chapitre Caractéristiques techniques dans le manuel d'utilisation de la machine.

Le taille-haie est uniquement destiné à la taille des buissons et des branches.

Explications des symboles

Symboles 12

Sommaire

Sommaire 13

Consignes de sécurité

Dispositifs de sécurité de la machine 14

Contrôle, entretien et maintenance des dispositifs de sécurité de la machine 14

Instructions de travail générales pour le taille-haie 15

Quels sont les éléments du kit taille-haie ? 17

Montage

Montage du protège-mains et de la poignée en boucle... 18

Montage de l'unité de coupe 18

MARCHE Et ARRET

Contrôles avant le démarrage 18

Entretien

Carburateur 19

Engrenage 20

Nettoyage et lubrification 20

Schéma d'entretien 21

Caractéristiques techniques 21

Dispositifs de sécurité de la machine

Ce chapitre explique les dispositifs de sécurité de la machine, leur fonction ainsi que les contrôles et entretiens à effectuer pour s'assurer de leur bon fonctionnement. (Voir le chapitre "Quels sont les composants" pour voir l'emplacement de ces dispositifs sur la machine).

Avertissement!

Ne jamais utiliser une machine dont les dispositifs de sécurité sont hors fonction. Suivre les instructions de contrôle, d'entretien et de service listées dans ce chapitre.

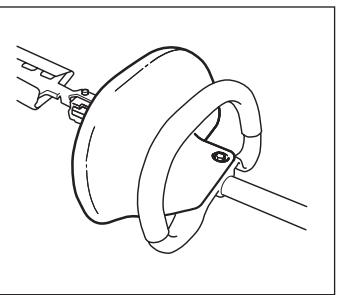

1. Protège-main

La protection de la main est destinée à empêcher la main d’entrer en contact avec les couteaux en rotation. Par exemple, si l'utilisateur lâche la poignée avant.

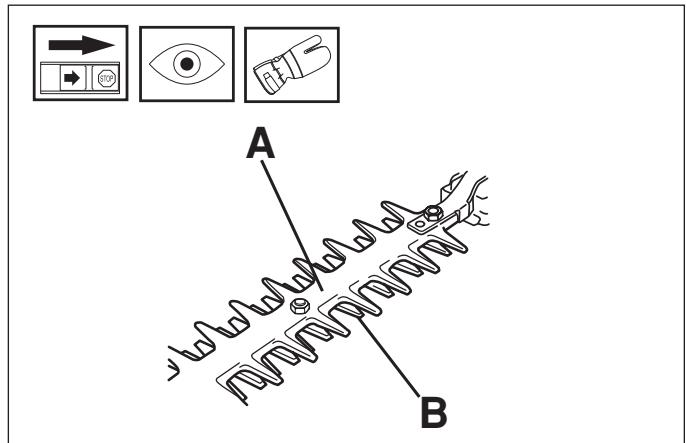

2. Protège-lame

Le protège-lame (A) est destiné à empêcher tout contact entre le corps de l'utilisateur et les lames (B).

Avertissement!

Ne jamais utiliser une machine avec des dispositifs de sécurité défectueux. Il faut contrôler et entretenir les dispositifs de sécurité en fonction des indications de ce chapitre. Si la machine ne satisfait pas à l'un des contrôleurs, contacter un atelier de service.

Avertissement!

Toujours arrêtez le moteur avant d'entamer des travaux sur l'équipement de coupe. Celui-ci continue à tourner après avoir relâché l'accélérateur. S'assurer que l'équipement de coupe est entièrement immobilisé et retirer le câble de la bougie d'allumage avant d'effectuer des travaux sur l'équipement de coupe.

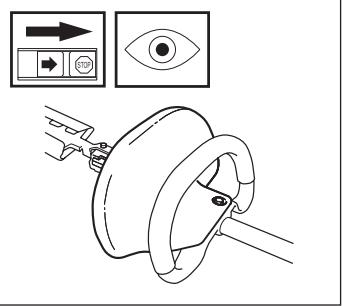

1. Protège-main

• S'assurer que le protège-main est correctement monté. S'assurer que le protège-main n'est pas abimé.

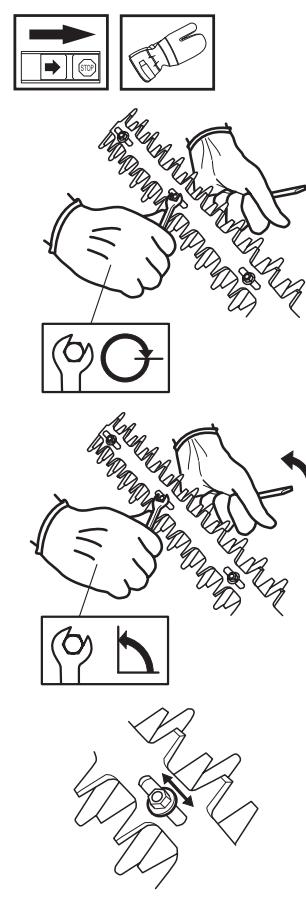

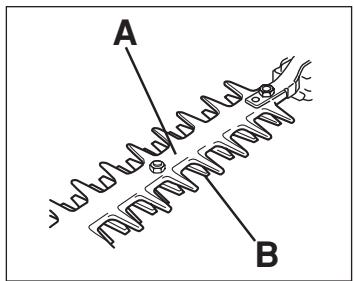

2. Lames

Pour obtenir un bon résultat de coupe, il est important que la pression de contact entre les lames soit correcte. Le réglage de la pression de contact s'effectue en serrant à fond dans le sens horaire les vis sur la partie inférieure de la poutrelle de lame. Dévisser ensuite la vis d'1/4 de tour dans le sens antihoraire. Bloquer la vis à l'aide du contre-écrou sur la partie supérieure de la poutrelle de lame. Contrôler que le serrage de la vis est tel qu'il est possible de déplacer latéralement la rondelle située sous la tête de la vis.

Lorsque les lames sont réglées correctement, un jeu de 0,2-0,4 mm entre les lames doit pouvoir être mesuré au niveau des vis.

Les dents de la lame sont trop dures pour pouvoir être limées. Utiliser un appareil aiguiser pour affuter les lames.

Remplacer les lames si elles sont courbées ou endommagées.

3. Protège-lame

• Contrôler la protège-lame afin de détecter d'éventuels dommages ou fissurations.
• Toujours remplacer une protège-lame endommagé.

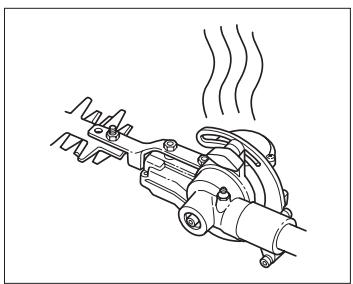

4. Engrenage

• Avec l'utilisation du taille-haie, l'engrenage est chaud. Ne pas toucher l'engrenage afin d'éviter les brûlures.

Instructions de travail générales pour le taille-haie

AVERTISSEMENT! Le taille-haie peut provoquer des blessures corporelles graves. Lire attentivement les consignes de sécurité et apprendre à bien utiliser la machine.

AVERTISSEMENT! Couteaux en rotation. Ne pas toucher les couteaux avant d'avoir arrêté le moteur.

NOTER! Lire attentivement le manuel d'utilisation avant d'utiliser le taille-haie.

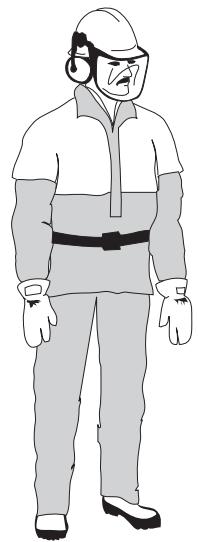

Protection personnelle

• Toujours porter des bottes et l'équipement décrit dans "Équipement de protection personnelle" dans le manuel d'utilisation de la machine.
• Portez toujours des vêtements de travail et des pantalons robustes.
• Ne portez jamais de vêtements larges ou des bijoux.
• Il est recommandé aux personnes aux cheveux longs de les attacher, pour leur sécurité personnelle.

Mesures de sécurité pour l'environnement

• Ne permettez jamais aux enfants d'utiliser la machine.
• Ne permettez à personne de s'approcher à moins de 15 m lors du travail.
• Ne permettez pas à autrui d'utiliser la machine sans vous assurer qu'ils connaissent parfaitement le contenu du manuel d'instructions.

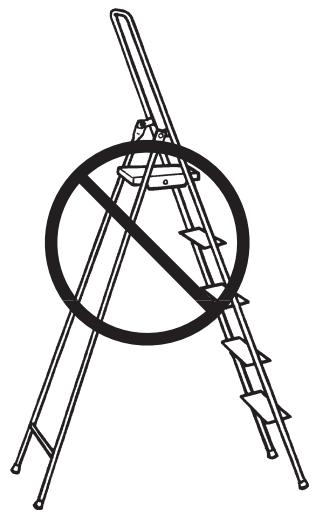

• Ne jamais travailler bout sur une échelle, un tabouret, ou dans toute autre position élevée n'offrant pas une sécurité maximale.

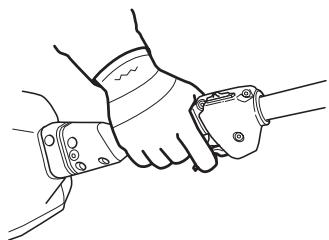

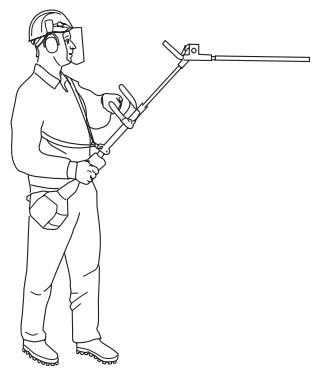

Consignes de sécurité pendant le travail

Veillez à toujours adopter une position de travail sûre et stable. Tenez tous la machine à deux mains. Portez la machine sur votre côte droite. Utilisez votre main droite pour manoeuvrer l'accélération. - Gardez vos mains et vos pieds à l'écart des lames lorsque le moteur est en marche. - Après l'arrêt du moteur, maintenez vos mains et vos pieds éloignés des lames, jusqu'à l'arrêt complet de celles-ci. - Attention aux brindilles pouvant être projetées lors du travail avec la machine. - Posez toujours le taille-haie sur le sol lorsqu'il n'est pas utilisé. pas utilisé. - Ne pas utiliser le taille-haie trop près du sol. Des pierres ou tout autre objet sont susceptibles d'être projetés. - Inspectez la zone à couper pour détecter les corps étrangers tels que conduites électriques, insectes, animaux, etc. ou les objets pouvant endommager l'unité de coupe tels que les objets métalliques. - Si la machine butte sur un objet ou si des vibrations se produisent, arrêtez immédiatement le taille-haie. Retirez le câble de la bougie et vérifiez que la machine n'a subi aucun dommage. Réparez tout éventuel dommage. - Si un objet se bloque dans les lames durant le travail, arrêtez le moteur et attendez l'arrêt total du moteur avant de nettoyer les lames. Débranchez le câble d'allumage de la bougie.

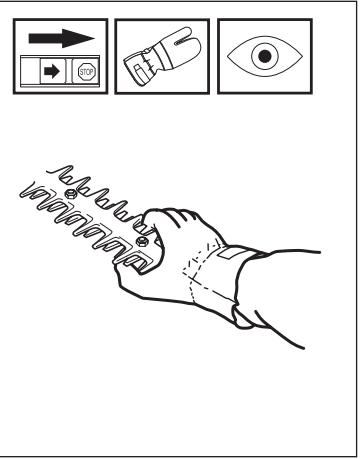

Consignes de sécurité après le travail

• La gaine de protection des lames destinée au transport doit toujours être mise lorsque la machine n'est pas utilisée.
• Avant de procéder aux nettoyages, réparations ou inspections, assurez-vous de l'arrêt complet des lames. Débranchez le cable d'allumage de la bougie.
• Toujours utiliser des gants de protection pour réparer les lames. Les lames sont très tranchantes et peuvent facilement provoquer des blessures.
• Rangez la machine hors de portée des enfants.
• Lors des réparations, n'utilisez que des pièces de rechange d'origine.

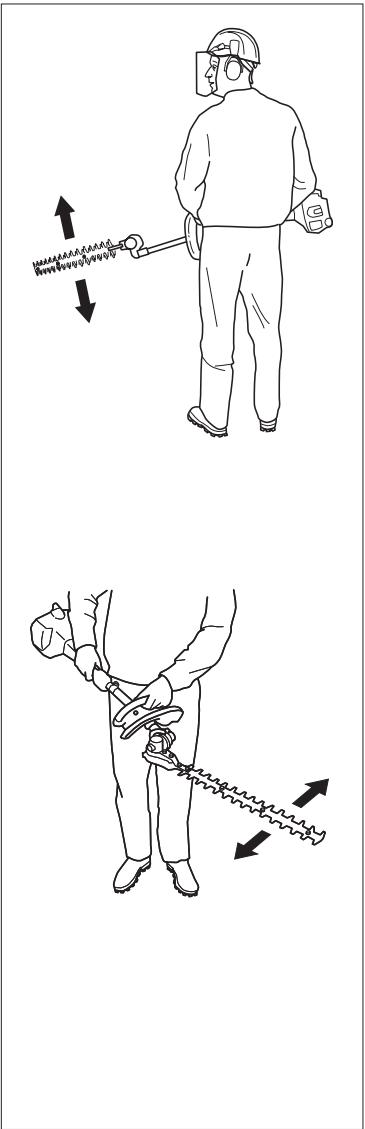

Techniques de travail de base

• Travailler en effectuant des mouvements de balancier de bas en haut lors de la taille des côts.
• Régler l'accélération en fonction de la charge. Lors de la taille d'une haie, le moteur doit toujours être maintenu éloigné de la haie.
• Le taille-haie doit être maintenu aussi près du corps que possible pour assurer un bon équilibre. S'assurer que l'extrémité du taille-haie ne touche pas le sol.
• Ne pas travailler trop vite. Travailler à une vitesse constante pour obtenir une taille régulière.

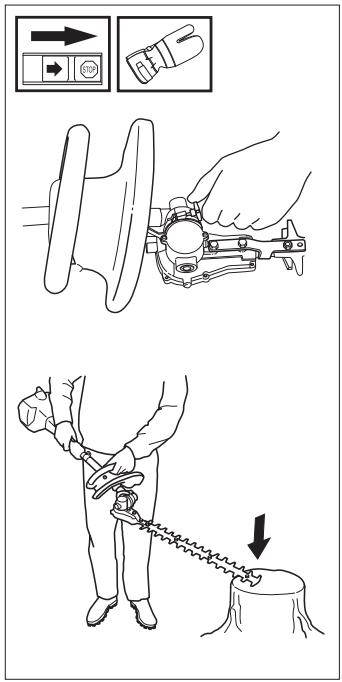

Modification de l'angle du taille-haie

• Desserrer la manette du limiteur d'angle. Appuyer l'unité de coupe sur le sol ou sur tout autre base stable pour régler l'angle souhaité.
• Resserrez la manette.

NOTER! Ne pas toucher l'unité de coupe lors du réglage de l'angle. Les lames sont très tranchantes et peuvent facilement cause des coupures.

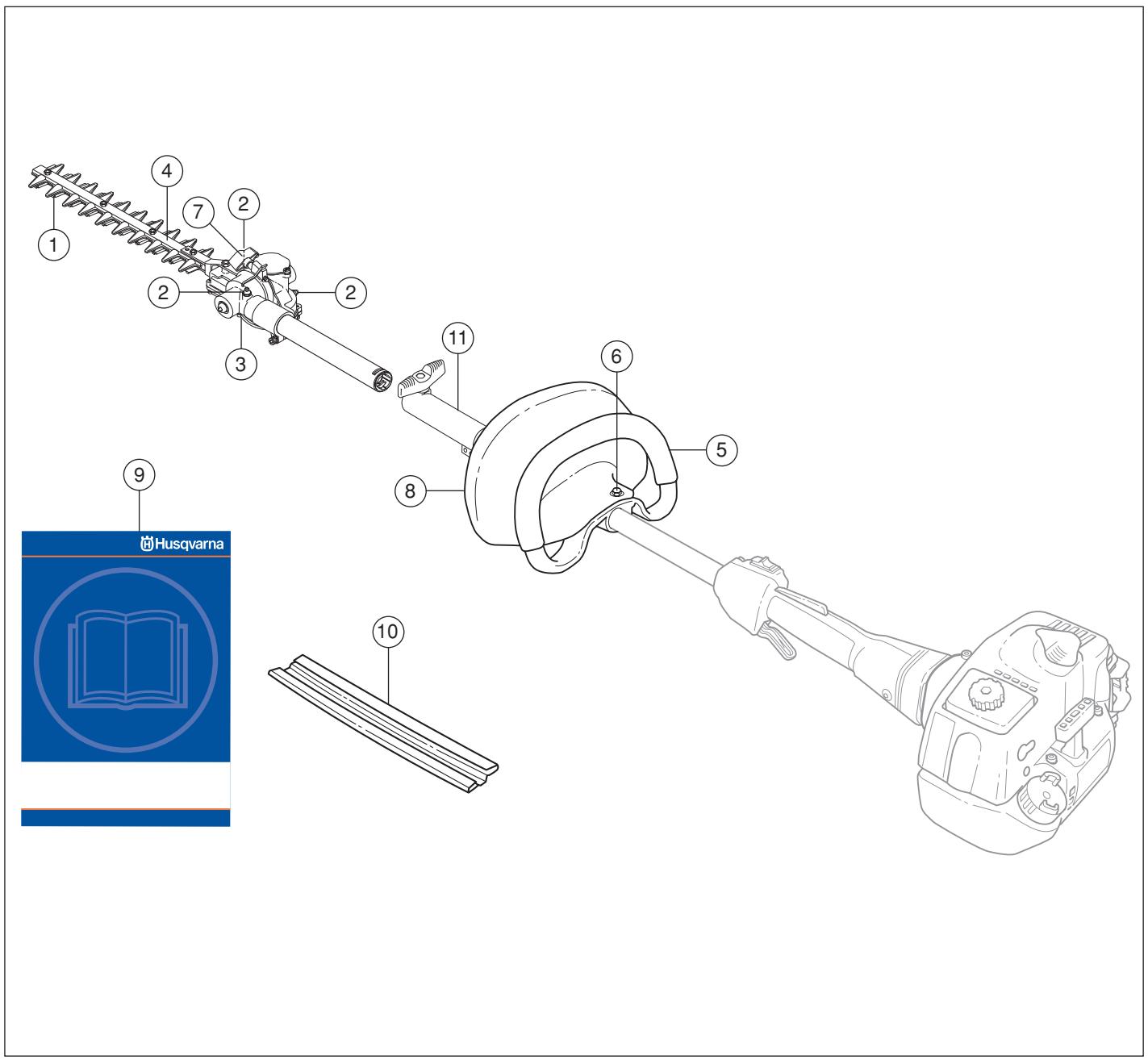

Quels sont les éléments du kit taille-haie?

1. Lame
2. Graisseurs (3 unités)
3. Engrenage angulaire
4. Protège-lame
5. Poignée avant
6. Vis de fixation du protège-mains
7. Manette du réglage de l'angle
8. Protege-mains
9. Manuel d'utilisation
10. Dispositif de protection de transport
11. Accouplement tige

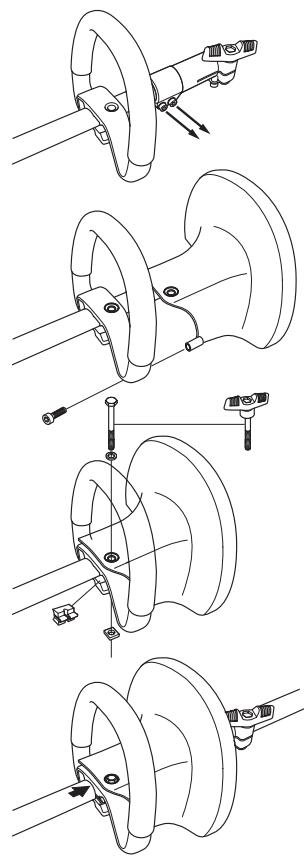

Montage du protège-mains et de la poignée en boucle

1. Desserrer les deux vis de fixation de la douille de raccordement et démonter la douille.
2. Monter le protège-mains et la poignée en boucle en les vissant ensemble. Vérifier soigneusement que les trous des deux éléments correspondent bien.
3. Enfiler la poignée en boucle et le protège-mains sur le tube de transmission.
4. Placer l'entretoise dans la rainure de la poignée en boucle.
5. Monter l'écrou et la vis. Ne pas serrer trop fort.
6. Effectuer un réglage d'appoint pour obtenir une position de travail confortable. Serrer la vis. NOTER! La poignée en boucle et le protège-mains ne doivent pas être montés après la flèche située sur le tube de transmission.
7. Monter la douille de raccordement et serrer les deux vis de fixation.

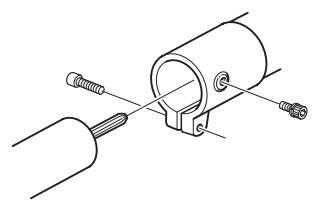

Montage de l'unité de coupe

Lors du montage de l'unité de coupe, il est important que le taille-haie soit posé sur une surface plane. Autrement, l'unité de coupe risque d'être montée de travers.

1. Monter l'unité de coupe sur le tube de transmission. NOTER! Veiller à ce que l'arbre d'entraînement sur le tube de transmission se place correctement dans la rainure de l'unité de coupe.
2. Serrer la vis inférieure en premier, puis la vis supérieure.

Contrôles avant le démarrage

• Inspecter la zone de travail. Retirer tout objet susceptible d'être projeté.
• Vérifier les lames. Ne jamais utiliser des lames émoussées, craquelées ou abîmées.
• Vérifier que le taille-haie est en parfait état d'utilisation. Contrôler que tous les écrous et boulons sont correctement serrés.
• Contrôler la protège-lame afin de détecter d'éventuels dommages ou fissurations.
• Toujours remplacer une protège-lame endommagé.
• Contrôler que l'engrenage est correctement lubrifié. Voir le chapitre "Lubrification des lames".
• S'assurer que les lames s'arrêtent quand le moteur s'arrête.
• N'utiliser le taille-haie que pour l'usage auquel il est destiné.
• Contrôler que la poignée et les dispositifs de sécurité sont en bon état de fonctionnement. Ne jamais utiliser une machine à laquelle il manque des pièces, ou une machine qui a été modifiée à l'encontre de ses spécifications.

Carburateur

Les caractéristiques techniques de cette machine Husqvarna assurent des émissions de gaz nocifs réduites au minimum. Après 8-10 pleins, le moteur est "rodé". Pour s'assurer qu'il fonctionne correctement en libérant peu de gaz d'échappement après la période de rodage, il convient de demander au revendeur/atelier de service disposant d'un compte-tours d'effectuer un réglage fin du carburateur.

AVERTISSEMENT! Il est indispensable de monter le carter d'embrayage complet avec la transmission avant de démarrer la machine. Sinon, l'embrayage risque de lâcher et de provoquer des blessures physiques.

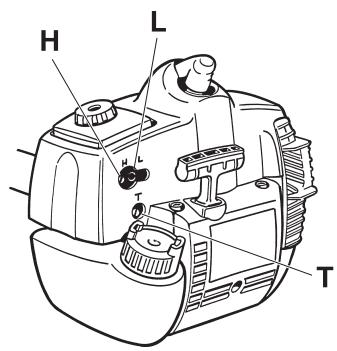

Fonctionnement

• Par l'intermédiaire de l'accélérateur, le carburateur commande le régime du moteur. Dans le carburateur, l'air se mélange au carburant. Ce mélange est régulable. Pour atteindre la puissance maximale de la machine, ce mélange doit être correctement réglé.
• Le réglage du carburateur implique que celui-ci est adapté aux conditions locales, notamment le climat et l'altitude, mais aussi à l'essence et au type d'huile 2-temps. Le carburateur est muni de trois éléments de réglage : L = Pointeau bas-régime H = Pointeau haut-régime T = Pointeau de ralenti

• Les pointeaux L et H permettent de régler la quantité de carburant en fonction du flux d'air autorisé par l'ouverture de l'accélérateur. En les tournant dans le sens des aiguilles d'une montre, le mélange air/carburant s'appauvrit (moins de carburant). En les tournant dans le sens contraire des aiguilles, le mélange s'enrichit (davantage de carburant). Un mélange pauvre permet un régime moteur plus haut tandis qu'un mélange riche donne un régime plus bas.
• Le pointeau de ralenti T permet de régler la position de l'accélérateur au régime de ralenti. En tournant le pointeau T dans le sens des aiguilles d'une montre, le régime de ralenti augmente. En le tournant dans le sens contraire des aiguilles, le régime de ralenti diminue.

Réglage de base

• Le carburateur est réglé en usine lors des essais de fonctionnement. Le mélange de base est plus gras que le mélange optimal et doit être maintenu pendant les premières heures de service de la machine. Ensuite, il faut effectuer un réglage fin du carburateur. Le réglage fin doit être effectué par un personnel compétent.

Important!

Si la lame tourne au ralenti, tourner le pointeau de ralenti T dans le sens contraire des aiguilles de l'horloge jusqu'à l'arrêt de la lame.

Régime de ralenti recommandé: 2700 tpm.

Régime de ralenti recommandé: voir "Caractéristiques techniques".

Avertissement!

S'il est impossible de régler le régime de ralenti pour immobiliser la lame, contacter le service clientèle. Ne pas utiliser la machine tant qu'elle n'est pas correctement réglée ou réparée.

Réglage fin

• Lorsque la machine est "rodée", un réglage fin du carburateur est nécessaire. Le réglage fin doit être réalisé par une personne qualifiée. Régler d'abord le pointeau bas-régime L, puis le pointeau de ralenti T et enfin le pointeau

Conditions

• Pour tous les réglages, le filtre à air doit être propre et son couvercle posé. Si le carburateur est réglé avec un filtre à air sale, un mélange de carburant trop pauvre sera obtenu au prochain nettoyage du filtre. Il en résultait la détérioration du moteur.
• Visser prudemment les pointaux L et H jusqu'à mi-chemin du serrage à fond.
• Ne pas essayer de dépasser la position d'arrêt pour régler les pointeaux, une telle tentative pouvant endommager la machine.
• Mettre la machine en marche en suivant les instructions de démarrage. La chauffer pendant 10 minutes. IMPORTANT! Si l'équipement de coupe tourne, tourner le pointeau de ralenti T dans le sens inverse des aiguilles de l'horloge jusqu'à l'arrêt de l'équipement de coupe.

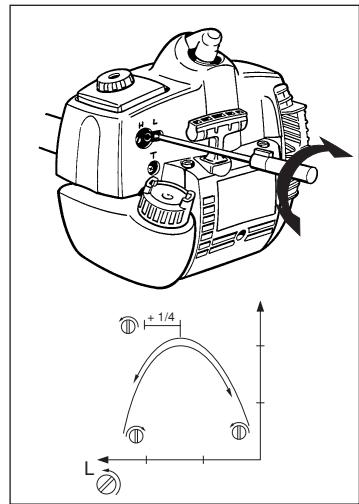

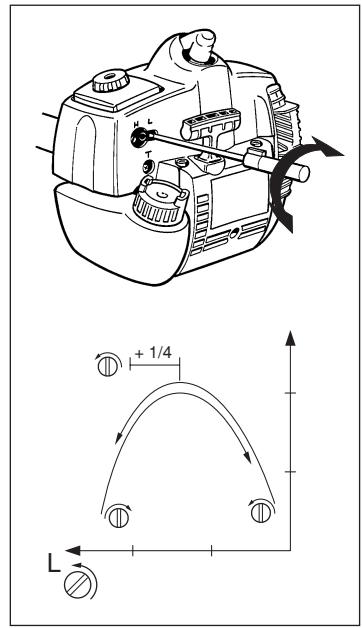

Pointeau bas-régime

Arrive au régime maximum, tournez le pointeau L d'un quart de tour dans le sens inverse des aiguilles.

IMPORTANT! Si les lames tournent au ralenti, tourner le pointeau de ralenti T dans le sens inverse des aiguilles jusqu'à l'arrêt des lames.

Régler le régime de ralenti avec le pointeau de ralenti T si un ajustage est nécessaire. Tourner d'abord le pointeau de ralenti T dans le sens des aiguilles de l'horloge jusqu'à ce que l'équipement de coupe commence à tourner. Tourner ensuite le pointeau dans le sens inverse jusqu'à l'arrêt de l'équipement de coupe. Un régime de ralenti correctement réglé permet au moteur de tourner régulièrement dans toutes les positions, en offrant une marge avant la mise en rotation de l'équipement de coupe.

AVERTISSEMENT! S'il est impossible de régler le régime de ralenti pour immobiliser l'équipement de coupe, contacter le revendeur/atelier de service. Ne pas utiliser la machine tant qu'elle n'est pas correctement réglée ou réparée.

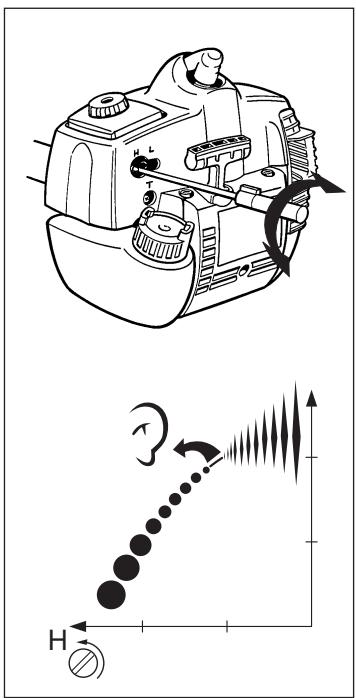

Pointeau haut-régime H

Le pointeau haut-régime H agit sur la puissance, le régime, la température du moteur et sur la consommation en carburant. Un pointeau haut-régime H trop visse (carburant trop pauvre) entraîne un régime trop élevé et endommage le moteur. Ne pas laisser le moteur tourner à plein régime plus de 10 secondes. Tourner le pointeau haut-régime très lentement dans le sens des aiguilles d'une montre jusqu'au ralentissement du moteur. Tourner ensuite le pointeau haut-régime très lentement dans le sens inverse jusqu'à ce que le moteur tourne de manière irrégulière.

Tourner ensuite légèrement le pointeau H dans le sens des aiguilles d'une montre jusqu'à ce que le moteur tourne de manière régulière. Le moteur ne doit pas être chargé lors du réglage du pointeau haut-régime. Démonter l'équipement de coupe, l'écrou, la bride de support et le toc d'entraînement avant d'effectuer le réglage du pointeau haut-régime. Le pointeau haut-régime H est correctement réglé quand le moteur démarre à quatre temps. Si le moteur s'emballe, le mélange de carburant est trop pauvre. Si le moteur tousse fortement et tourne à quatre temps, le mélange est trop riche.

IMPORTANT! Pour obtenir un réglage optimal du carburateur, il convient de faire appel à un revendeur qualifié/atelier de service disposant d'un compte-tours.

Carburateur correctement réglé

Un réglage correct du carburateur se traduit par une accélération franche de la machine avec 4-temps au régime maximal. Ne pas laisser l'équipement de coupe tourner au ralenti. Un réglage du carburant trop pauvre avec le pointeau bas-régime L peut causer des démarrages difficiles et une mauvaise accélération.

Un réglage du carburant trop pauvre avec le pointeau haut-régime H se traduit par une perte de puissance = capacité réduite, mauvaise accélération et/ou déterioration du moteur. Un réglage trop riche du carburant avec les pointeaux L et H se traduit par des problèmes d'accélération ou un régime de travail trop faible.

Engrenage

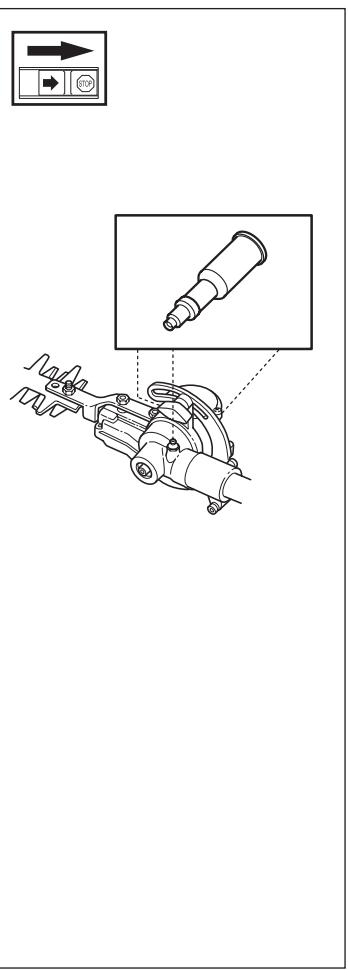

Le carter d'engrenage comporte trois graisseurs (A). Utiliser un pistolet graisseur pour remplir de lubrifiant. Cette mesure doit être effectuée toutes les 20 heures de travail environ. Utiliser le lubrifiant spécial Husqvarna No 503 98 96-01.

Noter que l'engrenage ne doit pas être entièrement rempli de lubrifiant. Le lubrifiant se dilate sous l'effet de la chaleur qui se dégage lors du fonctionnement de la machine. Si l'engrenage est entièrement rempli de lubrifiant, les joints d'étanchéité risquent d'être endommagés, entraînant des fuites de lubrifiant.

Utiliser le lubrifiant spécial Husqvarna No 503 98 96-01.

Nettoyage et graissage

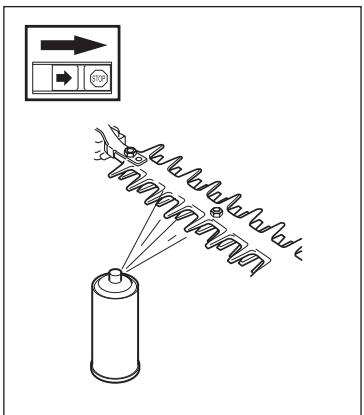

Après chaque utilisation, nettoyer les lames avec l'agent de nettoyage 531 00 60-75 (UL22) pour éliminer la résine et la sève des plantes.

Lubrifier les poutrelles de lames avec du lubrifiant spécial, 531 00 60-74 (UL 21) à chaque utilisation de la machine.

Ci-après, quelques instructions générales d'entretien. Pour plus d'informations, contacter l'atelier de service.

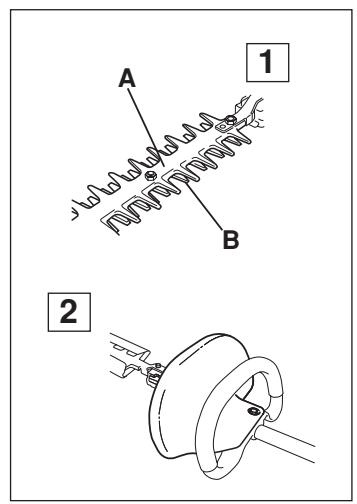

Contrôles quotidiens

1. Contrôler que les lames ne bougent pas au ralenti ou lorsque le starter est sur la position de démarrage.
2. Vérifier que le protège-main et le protège-lame ne sont pas abimés. Remplacer si nécessaire.

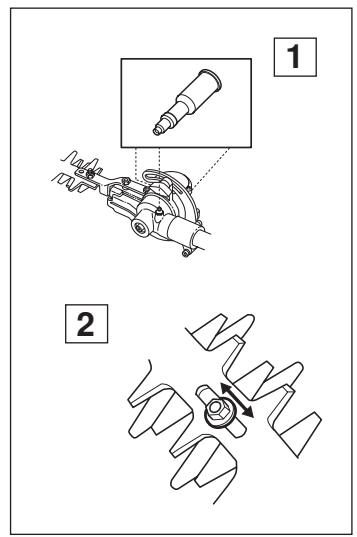

Contrôles hebdomadaires

1. Remplir l'engrenage d'huile. Ceci devra être effectué environ toutes les 20 heures d'utilisation.
2. Vérifier que les boulons assemblant les lames sont bien serrés.

Poids

Vitesse de la lame, taille/min 4184
