Type d'appareil	Aspirateur
Accessoire	Accessoire de balayeuse
Modèle	Non précisé
Puissance	Non précisé
Alimentation	Non précisé
Type de filtre	Non précisé
Capacité du réservoir	Non précisé
Poids	Non précisé
Longueur du câble	Non précisé
Type de nettoyage	Sec
Accessoires inclus	Accessoire balayeuse SR600
Utilisation recommandée	Nettoyage des sols
Garantie	Non précisé
Dimensions	Non précisé
Niveau sonore	Non précisé

FOIRE AUX QUESTIONS - SR 600 ACCESSOIRE DE BALAYEUSE HUSQVARNA

Comment installer l'accessoire de balayage Husqvarna SR 600 ?

Pour installer l'accessoire, commencez par débrancher la balayeuse. Ensuite, alignez l'accessoire sur le support prévu à cet effet et fixez-le en suivant les instructions du manuel d'utilisation.

L'accessoire SR 600 est-il compatible avec tous les modèles de balayeuses Husqvarna ?

L'accessoire SR 600 est conçu pour être compatible avec certains modèles de balayeuses Husqvarna. Veuillez consulter le manuel du produit ou le site web de Husqvarna pour vérifier la compatibilité avec votre modèle spécifique.

Comment entretenir l'accessoire de balayage Husqvarna SR 600 ?

Pour entretenir l'accessoire, nettoyez-le régulièrement après chaque utilisation. Vérifiez l'état des brosses et remplacez-les si nécessaire. Rangez l'accessoire dans un endroit sec pour éviter la corrosion.

Que faire si l'accessoire de balayage ne fonctionne pas correctement ?

Si l'accessoire ne fonctionne pas correctement, vérifiez d'abord qu'il est correctement installé. Assurez-vous également qu'il n'y a pas d'obstructions dans les brosses. Si le problème persiste, consultez le manuel d'utilisation pour des solutions spécifiques ou contactez le service client.

Quelle est la largeur de nettoyage de l'accessoire SR 600 ?

L'accessoire de balayage Husqvarna SR 600 a une largeur de nettoyage de 600 mm, ce qui permet de couvrir une surface plus large lors de l'utilisation.

L'accessoire SR 600 est-il adapté pour une utilisation en extérieur ?

Oui, l'accessoire SR 600 est conçu pour être utilisé en extérieur sur des surfaces dures et peut nettoyer efficacement les débris, la poussière et les feuilles.

Où puis-je acheter des pièces de rechange pour l'accessoire SR 600 ?

Les pièces de rechange pour l'accessoire SR 600 peuvent être achetées auprès de revendeurs agréés Husqvarna ou directement sur le site web de Husqvarna.

MODE D'EMPLOI SR 600 ACCESSOIRE DE BALAYEUSE HUSQVARNA

GB Operator's manual FR Manuel d'utilisation ES Manual de instrucciones

SWEEPER ATTACHMENT SR600 ACCESSOIRE DE BALAYEUSE SR600 SUPLEMENTO DE CEPILLO SR600

Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

AVERTISSEMENT! La brosse peut être dangereuse! Une utilisation erronnée ou négligeante peut occasionner des blessures graves, voire mortelles pour l'utilisateur et les autres.

Lire attentivement le mode d'emploi et assimiler son contenu avant d'utiliser la brosse.

Toujours porter:

• Protège-oreilles
• Des lunettes de protection homologuées

Ce produit est conforme à la directive CE en vigueur.

Utiliser un masque de protection respiratoire.

L'utilisateur de la machine doit s'assurer qu'aucune personne ou animal ne s'approche à moins de 15 mètres pendant le travail.

Flèches indicatrices indiquant les limites pour l'emplacement de la fixation de la poignée.

Utiliser toujours des gants de protection homologués.

Utiliser des bottes stables et antidérapantes.

Les autres symboles/autocollants présents sur la machine concernent des exigences de certification spécifiques à certains marchés.

Contrôles et/ou entretiens sont effectués avec le moteur arrêté et le contacteur d'Arrêt en position STOP.

Utiliser toujours des gants de protection homologués.

La machine demande un nettoyage régulier.

Contrôle visuel.

Le port de lunettes de protection homologuées est obligatoire.

Remplissage d'huile et réglage du débit d'huile.

Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception et l'aspect.

Lire attentivement le manuel d'utilisation et assimiler son contenu avant d'utiliser la machine.

Ces instructions son un complément au manuel qui accompagne la machine. Pour les autres instructions, se reporter au manuel d'utilisation de la machine.

AVERTISSEMENT!

En aucun cas, la conception d'origine de la machine ne doit être modifiée sans l'accord du fabricant. Toujours utiliser des pièces de rechange d'origine. Des modifications et/ou des pièces non autorisées peuvent entraîner des blessures graves, voire mortelles, pour l'utilisateur ou d'autres personnes.

AVERTISSEMENT!

Cet accessoire ne peut être utilisé que pour les débroussailleuses/coupebordures auxquels il est expressément destiné. Voir la section "Accessoires homologués" au chapitre Caractéristiques techniques dans le manuel d'utilisation de la machine.

La machine est construite uniquement pour le brossage des pelouses, des allées, des voies goudronnées et des surfaces similaires.

Sommaire

EXPLICATION DES SYMBOLES

Symboles 9

SOMMAIRE

Sommaire 10

CONSIGNES DE SECURITE

Equipement de protection personnelle .... 11

Consignes générales de sécurité 11

Instructions générales de travail 11

Techniques de travail de base 12

QUELS SONT LES COMPOSANTS?

Quels sont les éléments de la brosse? 13

MONTAGE

Montage du renvoi d'angle et des rouleaux de brosse ..... 14

ENTRETIEN

Engrenage angulaire 15

Schéma d'entretien 15

CARACTERISTIQUES TECHNIQUES

Caracteristiques techniques 15

Equipement de protection personnelle

INFORMATION IMPORTANTE

- Toute utilisation de la brosse exige l'utilisation d'un équipement de protection personnelle adéquat. L'équipement de protection personnelle n'élimine pas les risques d'accidents, mais réduit toutefois la gravité des blessures en cas d'accident.

Consignes générales de sécurité

Protection personnelle

• Toujours porter des bottes ainsi que l'équipement de protection indiqué au chapitre "Equipement de protection personnelle" dans le manuel d'utilisation de la machine.
• Toujours porter des vêtements de travail et des pantalons longs résistants.
• Ne jamais porter des vêtements amples ou des bijoux.
• Il est recommandé aux personnes aux cheveux longs de les attacher, pour leur sécurité personnelle.
• Utiliser un masque de protection respiratoire.

Consignes de sécurité pour l'entourage

• Ne jamais laisser un enfant utiliser la machine.
• S'assurer qu'aucune personne ne s'approche à moins de 15 m pendant le travail.
• Ne jamais laisser d'autres personnes utiliser la machine avant d'avoir vérifié que le contenu du manuel d'utilisation a été assimilé par ces personnes.

Consignes de sécurité avant la mise en service

• Inspecter la zone de travail. Retirer tous les objets tels que pierres, tessons de verre, clous, fil de fer, cordes, etc. pouvant être projetés par la brosse ou s'enrouler autour d'elle et la bloquer.
• Maintenir les enfants, animaux, spectateurs et aides à 15 m (50 pieds) de la zone de travail. Stopper la machine immédiatement si quelqu'un s'approche.
• Contrôler toute la machine avant de la mettre en service.

Remplacer les pièces endommagées. S'assurer que le carburant ne fuit pas et que toutes les protections et carters ne sont pas endommagés et correctement fixés. Vérifier toutes les vis et écrous.

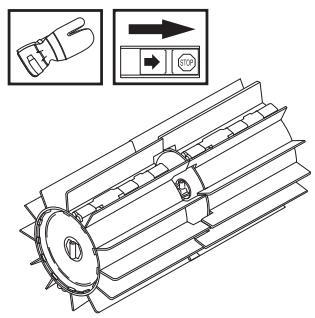

- Contrôler que les rouleaux de la brosse ne présentent pas de fissures ou d'autres dommages.

• Lors du réglage du carburateur, veiller à maintenir les rouleaux de la brosse contre le sol et à ce que personne ne se trouve à proximité.
• Vérifier que les rouleaux de la brosse s'arrêtent toujours au ralenti.
• S'assurer que la poignée et le dispositif de sécurité sont en bon état. Ne jamais utiliser la machine avec une pièce manquante ou ayant été modifiée.
• Utiliser la machine uniquement pour les travaux auxquels elle est destinée.

Instructions générales de travail

INFORMATION IMPORTANTE

• Cette section concerne les règles de sécurité de base pour le travail avec la brosse.
• Dans l'éventualité d'une situation rendant le travail incertain, consulter un expert. S'adresser au revendeur ou à l'atelier de service.
• L'utilisateur doit éviter les utilisations pour lesquelles il n'est pas qualifié.

Consignes de sécurité de base

1. Inspector les environs:

2. Afin de s'assurer que ni personnes, ni animaux ou autres facteurs ne peuvent entraver le contrôle de la machine.

3. Pour éviter que les personnes et les animaux ne risquent d'être en contact avec la brosse ou des objets projetés.

4. IMPORTANT! Ne jamais utiliser une machine en l'absence de possibilités d'appeler au secours en cas d'accident.

5. Eviter d'utiliser la machine en cas d'intempéries. Par exemple, en cas de brouillard épais, fortes pluies, vents forts, grands froids, etc. Ce type d'intempéries, notamment le verglas, peut rendre les conditions de travail dangereuses.

6. S'assurer de pouvoir marcher et se tenir debout de manière sûre. Lors des déplacements inattendus, prendre garde aux obstacles éventuels (racines, cailloux, branches, fossés, etc). Faire preuve de beaucoup de prudence lors du travail sur des terrains en pente.

1. Arrêter le moteur pour se déplacer.
2. Ne jamais placer la machine sur le sol avec le moteur en marche sans pouvoir la surveiller.

Techniques de travail de base

Consignes de sécurité pendant le travail

• Toujours adopter une position de travail sûre et stable.
• Toujours tenir la machine à deux mains. Porter la machine sur le côté droit du corps.
• Veiller à éviter tout contact des pieds et des mains avec la brosse quand le moteur tourne.
• Quand le moteur est arrêté, tenir les pieds et les mains loin de la brosse jusqu'à ce qu'elle s'arrête complètement.
• Toujours utiliser la brosse avec le moteur à plein régime.
• La brosse fonctionne de manière optimale quand les lamelles en caoutchouc peuvent glisser ou “passer” rapidement sur la surface de travail. Les rouleaux neufs ou récemment remplacés ayant tendance à se bloquer ou à traîner sur les surfaces dures, il convient de les faire tourner ou de les "roder" correctement avant de les utiliser. Le rodage s'effectue facilement en faisant tourner la machine à plein régime pendant 3 à 5 minutes dans des gravillons ou des matériaux meulants similaires. Une fois le rodage terminé, la brosse peut déplacer sans problème différents types de matériaux depuis la neige et l'eau jusqu'à des débris plus lourds tels que graviers ou copeaux de bois. Avec le temps, l'utilisateur apprend comment la brosse fonctionne mais il doit dès le début, toujours penser à la sécurité!
• Faire tourner le moteur au ralenti après chaque étape de travail. Une période prolongée de plein régime alors que le moteur n'est soumis à aucune charge (c'est-à-dire résistance exercée sur le moteur par l'intermédiaire de l'équipement de coupe) peut endommager sérieusement le moteur.
• En cas de fortes vibrations, arrêter la machine. Débrancher le câble d'allumage de la bougie. S'assurer que la machine n'est pas endommagée. Réparer les avaries éventuelles.

AVERTISSEMENT!

Attention aux objets projetés. Toujours porter une protection des yeux.

Ne jamais se pencher au-dessus du rouleau de la brosse. Des pierres, déchets ou autres objets peuvent être projetés dans les yeux, provoquant des blessures graves, voire la cécité.

Maintenez autrui à distance. Enfants, animaux, spectateurs et aides doivent être maintenus à une distance de sécurité de 15 m (50 pieds). Arrêtez immédiatement la machine si quelqu'un s'approche.

Après l'utilisation, l'engrenage angulaire peut demeurer chaud pendant un certain temps.

Risque de brûlures légères en cas de contact.

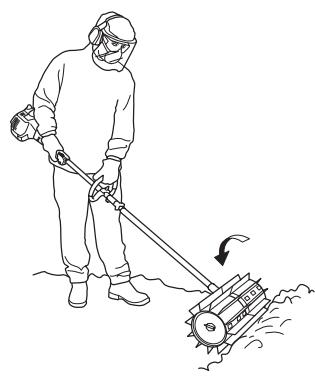

Utiliser la brosse à plein régime (ou presque) avec les lamelles en caoutchouc reposant sur la surface de travail.

REMARQUE! Il est à la fois fatigant et inutile de lever les lamelles en caoutchouc ou de les maintenir au-dessus de la surface de travail lors du travail.

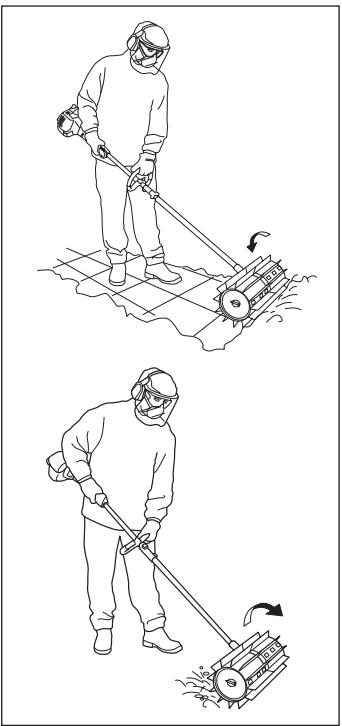

Lors du nettoyage de petites surfaces, comme par exemple les trottoirs, la machine peut être utilisée de manière à ce qu'elle projette les débris droit devant l'utilisateur. En cas de travail sur des surfaces plus larges, il peut s'avérer nécessaire de travailler en angle afin que les lignes se forment sur le côté. Les lignes composées de débris légers peuvent être rassemblées en une seule ligne ou en un seul tas à ramasser plus tard. Par contre, il peut être nécessaire de rassembler les débris durs ou encombrants en plusieurs lignes. Pour atteindre les coins, il est recommandé de changer le sens de rotation en tournant la machine.

AVERTISSEMENT! Quand la machine est reculée, des débris sont projetés vers l'utilisateur. Toujours utiliser un rapport faible pour faire reculer la machine et ne jamais oublier qu'il est facile de trébucher sur des matériaux qui ont été projetés!

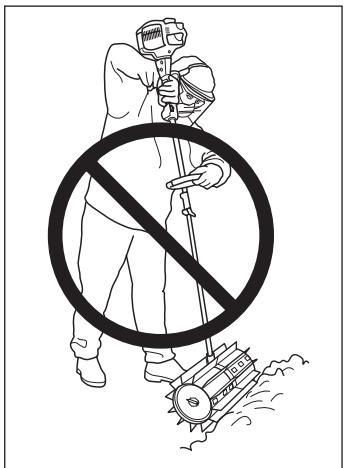

Maintenir un petit angle de travail.

Un grand angle de travail peut résulter une perte de contrôle!

AVERTISSEMENT! Maintenir un petit angle de travail par rapport à la surface de travail! Si un grand angle de travail est utilisé, la brosse a tendance à se déplacer vers l'utilisateur, risquant ainsi de lui faire perdre le contrôle de la machine.

Les rouleaux de la brosse peuvent pivoter dès la mise en marche de la brosse! Toujours tenir solidement la machine lors de sa mise en marche. Attention aux objets pouvant se bloquer ou être projetés par les rouleaux de brosse lorsqu'ils tournent.

ATTENTION ! RISQUE DE PROJECTION D'OBJETS!

Même si les rouleaux de LA brosse n'ont pas la même puissance que, par exemple, les couteaux d'une tondeuse, éviter de travailler sur des matériaux pouvant blesser les personnes et endommager les biens lorsqu'ils sont projetés!

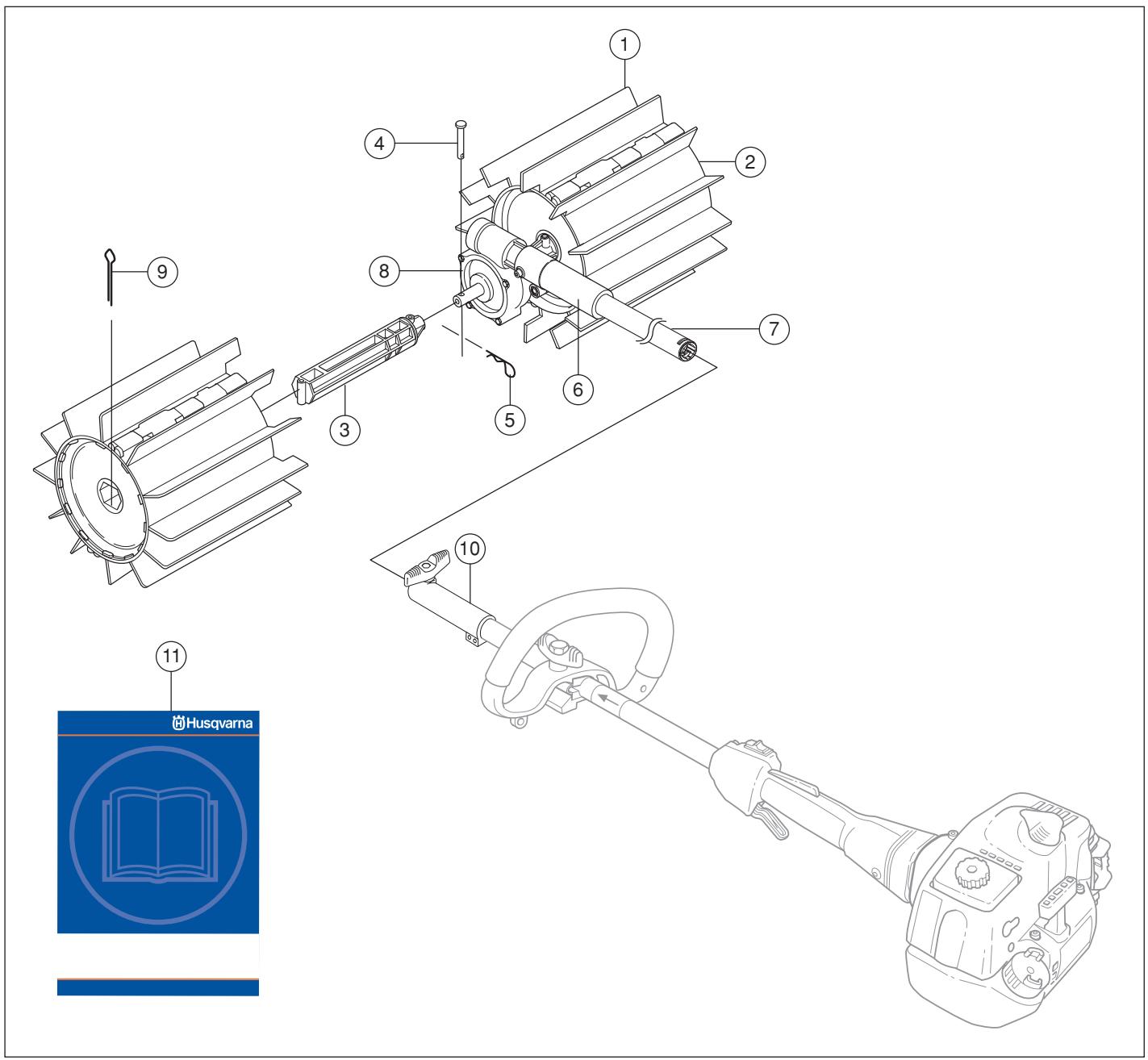

Quels sont les éléments de la brosse?

1. Lamelle
2. Rouleau de brosse
3. Arbre de rouleau
4. Goupille
5. Ressort

6. Douille en plastique

7. Tube de transmission

8. Carter d'engrenage
9. Goupille fendue
10. Raccord du tube de transmission (Appartient à la machine de base)
11. Manuel d'utilisation

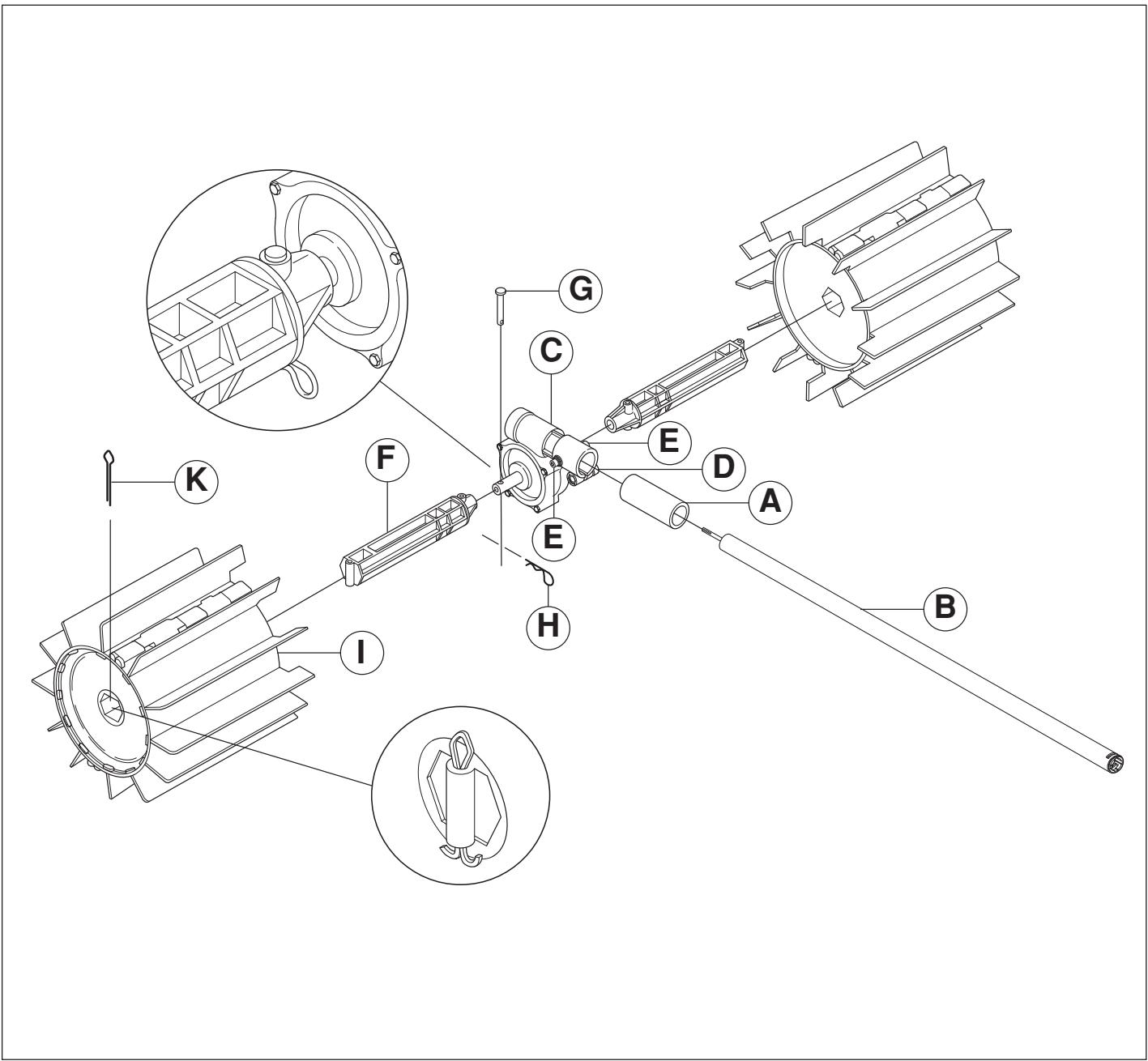

1. Introduire la douille en plastique (protection contre l'usure) (A) sur le tube de transmission (B).
2. Monter le carter d'engrenage (C) sur le tube de transmission (B). Serrer la vis de serrage (D) sous le tube de transmission. Serrer les deux vis de blocage (E) sur le carter d'engrenage.
3. Enfoncer l'un des arbres de rouleau (F) sur un des deux arbres d'entraînement sortant du carter d'engrenage. Si nécessaire, faire pivoter l'arbre du rouleau jusqu'à ce que le trou de la goupille se retrouve sur le trou correspondant de l'arbre d'entraînement.

4. Attacher l'arbre du rouleau sur l'arbre d'entraînement à l'aide d'une goupille (G) et d'un ressort (H).

5. Passer un des rouleaux de brosse (l) sur l'arbre ainsi monté. L'extrémité avec les lamelles de caoutchouc extra-longues doit être montée près du carter d'engrenage. Enfoncer le rouleau jusqu'à ce qu'il bute sur la goupille.

6. Attacher le rouleau sur l'arbre à l'aide d'une goupille fendue (K) (voir l'illustration). La goupille fendue doit être placée tout contre l'extrémité extérieure du rouleau. Il peut donc s'avérer nécessaire d'appuyer quelque peu sur la paroi lors du montage. Ouvrir les pattes de la goupille fendue comme indiqué sur l'illustration afin de maintenir en place le rouleau de la brosse.
7. Répéter de nouveau les points 1-7 pour monter l'arbre et le rouleau sur le côté opposé.

REMARQUE! Les rouleaux sont identiques mais doivent tous les deux être montés avec les lamelles en caoutchouc extra-longues contre le carter d'engrenage.

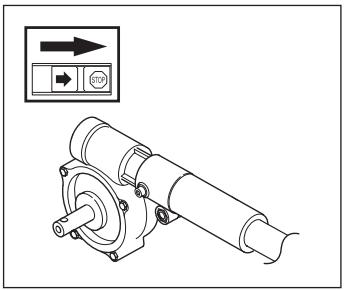

Engrenage angulaire

L'engrenage angulaire est enduit à l'usine de la quantité de graisse nécessaire.

En général, il n'est pas nécessaire de remplacer le lubrifiant du carter, sauf en cas de réparations.

Quelques instructions générales d'entretien sont données ci-dessous. Pour plus d'informations, contacter l'atelier de service.

Information importante Les travaux avec la brosse sont souvent effectués dans des environnements poussiéreux. Il est essentiel d'effectuer régulièrement l'entretien du filtre à air, parfois tous les jours. Le filtre à air doit être huilé pour fonctionner de manière satisfaisante.

Contrôles quotidiens

1. Huilage du filtre à air Toujours utiliser l'huile pour filtre HUSQVARNA, référence 503 47 73-01. L'huile pour filtre contient un solvant permettant une distribution régulière de l'huile dans tout le filtre. Eviter donc tout contact avec la peau. Mettre le filtre dans un sac en plastique et verser l'huile pour filtre dessus. Pétrir le sac en plastique pour faire pénétrer l'huile dans le filtre et jeter le surplus d'huile. Remonter le filtre. Ne jamais utiliser d'huile moteur ordinaire. Elle traverse le filtre très vite et s'accumule au fond.
2. Contrôler que les rouleaux des brosses ne tournent pas au ralenti.
3. Contrôler que les rouleaux de la brosse ne sont pas endommagés et ne comportent pas de fissures. Remplacer les rouleaux si nécessaire.

Caractéristiques techniques

Poids, kg 5,2

Régime max. 262 rpm/4,4 rps

Largeur des rouleaux de balayage

575 mm

Diamètres des rouleaux de balayage

270 mm
