Type de produit	Moniteur LCD 15 pouces (38 cm)
Marque et modèle	SHARP LL-T15G4-H (Ivoire) / LL-T15G4-B (Noir)
Type de dalle	TFT LCD à cristaux liquides
Résolution maximum	XGA 1024 x 768 pixels
Couleurs affichables	Environ 16,19 millions (6 bits + FRC)
Luminosité	260 cd/m²
Contraste	350:1
Angle de vision	160° horizontal, 135° vertical (contraste ≥ 5)

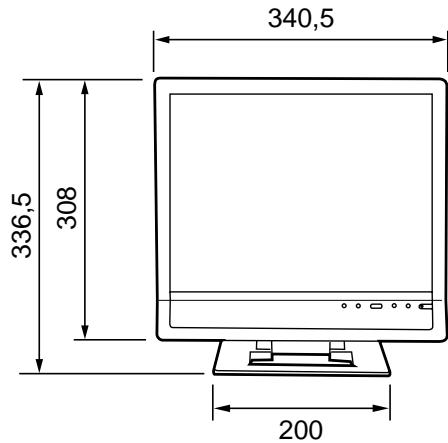

Dimensions (L x H x P)	340,5 x 336,5 x 200 mm
Alimentation	CA 100-240 V, 50/60 Hz
Consommation électrique	23 W (max. 26 W, veille 2 W)
Connectique vidéo	1 x entrée analogique D-sub 15 broches, 1 x entrée numérique DVI-D 24 broches
Connectique audio	1 x entrée audio mini-jack, 1 x sortie casque mini-jack
Haut-parleurs intégrés	2 x 1 W
Fonctions OSD	Oui, multilingue (français, anglais, etc.)
Modes d'affichage	STD, OFFICE, sRGB, VIVID
Plug & Play	VESA DDC1/DDC2B
Gestion d'énergie	VESA DPMS, DVI DMPM
Inclinaison	Avant : 0° à 25°, Arrière : 0° à 5°
Température de fonctionnement	5°C à 35°C
Contenu de l'emballage	Moniteur LCD, câble signal analogique, câble audio, CD-ROM utilitaire, mode d'emploi
Entretien et nettoyage	Utiliser un chiffon doux et sec ; ne pas utiliser de solvants, alcool ou nettoyant vitre
Sécurité	Ne pas obstruer les ouvertures de ventilation ; éviter l'humidité et la poussière ; utiliser uniquement le cordon d'alimentation fourni
Montage VESA	Compatible, norme 75 x 75 mm (vis M4, longueur 8-10 mm)

FOIRE AUX QUESTIONS - LL-T15G4 SHARP

Comment régler la luminosité du moniteur ?

Appuyez sur les boutons ◀ ou ▶ lorsque le menu OSD n'est pas affiché, puis sélectionnez [BRIGHT] avec le bouton ▼/MODE. Utilisez ◀ (plus sombre) ou ▶ (plus clair) pour ajuster.

Comment connecter un casque audio ?

Branchez le casque dans la prise casque (mini-jack) située à l'arrière du moniteur. Lorsque le casque est connecté, les haut-parleurs sont désactivés.

Que faire si l'écran reste noir (diode d'alimentation éteinte) ?

Vérifiez que le cordon d'alimentation est correctement branché sur le moniteur et sur la prise secteur. Assurez-vous que l'interrupteur d'alimentation du moniteur est allumé.

Comment réinitialiser tous les réglages du moniteur ?

Éteignez l'ordinateur, puis appuyez simultanément sur les boutons MENU et ▼/MODE tout en allumant le moniteur. Continuez à appuyer jusqu'à ce que [ALL RESET] apparaisse à l'écran.

Quels câbles sont fournis avec le moniteur ?

L'emballage contient : un câble de signal analogique (D-sub 15), un câble audio (mini-jack), un CD-ROM utilitaire et le mode d'emploi. Le câble numérique (DVI-D) est en option (modèle NL-C04J).

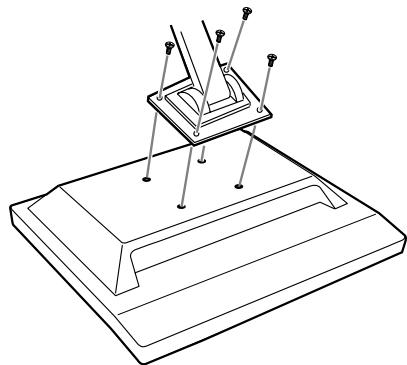

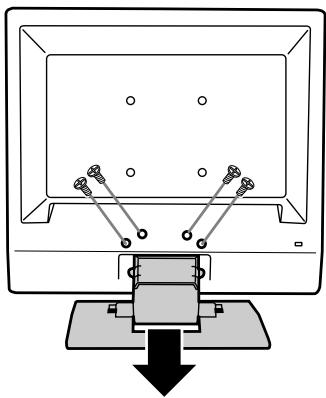

Comment installer le moniteur sur un bras VESA ?

Débranchez l'alimentation et retirez le support en dévissant les 4 vis. Fixez le bras VESA (norme 75x75 mm) au moniteur à l'aide de 4 vis M4 d'une longueur de 8 à 10 mm. Serrez sans excès.

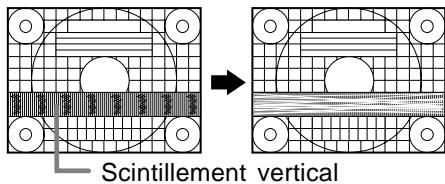

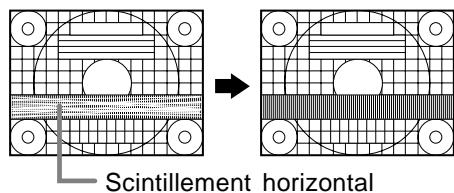

Que faire en cas de scintillement de l'écran ?

Si le scintillement persiste en début d'utilisation, éteignez puis rallumez le moniteur. Si le problème vient du signal analogique, effectuez un réglage automatique de l'image via le menu OSD (ADJUSTMENT → AUTO).

Comment régler automatiquement l'image en entrée analogique ?

Affichez une image très lumineuse (ex : modèle de réglage sur le CD-ROM), appuyez sur MENU, sélectionnez [AUTO] dans le menu ADJUSTMENT, puis appuyez sur ▶. Le moniteur effectue le réglage automatique.

Quels sont les modes d'affichage disponibles ?

Quatre modes sont proposés : STD (couleurs naturelles), OFFICE (économie d'énergie), sRGB (couleurs conformes à la norme IEC) et VIVID (couleurs éclatantes). Basculez avec le bouton ▼/MODE.

Comment verrouiller les boutons de commande ?

Éteignez l'ordinateur, puis appuyez simultanément sur les boutons MENU et d'alimentation pour allumer le moniteur. [ADJUSTMENT LOCKED] s'affiche. Pour déverrouiller, répétez la même procédure.

MODE D'EMPLOI LL-T15G4 SHARP

Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

Conseils et mesures de sécurité 56

Description du produit 57

Raccordement, activation et désactivation du moniteur 59

Raccordement du moniteur à un ordinateur 59

Raccordement d'un casque d'écoute (en vente dans le commerce)....60

Raccordement du moniteur à une source d'alimentation.... 60

Activation de l'alimentation 61

Inversion entre les bornes d'entrée 61

Désactivation de l'alimentation 61

Réglage de l'image sur le moniteur et du volume des haut-parleurs 62

Réglage du rétro-éclairage 62

Réglage du volume des haut-parleurs 63

Réglage du mode d'affichage 63

Réglage de l'image du moniteur (avec un signal analogique) 64

Réglage automatique de l'image 64

Réglage manuel de l'image 65

Réglage de l'image du moniteur (avec un signal numérique)....68

Entretien du moniteur 70

Entretien du moniteur....70

Stockage 70

Dépannage....70

Caractéristiques techniques 71

Installation des fichiers relatifs au paramétrage du moniteur et au profil ICC (Pour Windows) ..... 74

Informations sur le profil ColorSync (Pour MacOS) 77

Instructions relatives à l'installation d'un bras conforme VESA 78

Conseils et mesures de sécurité

• L'écran couleur LCD TFT utilisé dans ce moniteur est fabriqué avec une technologie de haute précision. Cependant, il peut avoir quelques points minuscules sur l'écran où les pixels ne s'allument jamais ou sont allumés en permanence. De plus, si l'écran est regardé avec un angle aigu, les couleurs ou la luminosité peuvent paraître inégales. Noter que ce n'est pas un mauvais fonctionnement mais un phénomène courant des écrans LCD et que cela n'affecte aucunement les performances du moniteur.
• Ne pas laisser le moniteur en veille inutilement pendant de longues périodes car cela pourrait provoquer l'apparition d'image récurrente.
• Si la luminosité est ajustée à son réglage minimum, il peut s'avérer difficile de consulter le moniteur.
• La qualité du signal de l'ordinateur peut influencer la qualité de la diffusion du moniteur. Il est recommandé d'utiliser un ordinateur capable d'émettre des signaux vidéo de haute qualité.
• Quand l'appareil est éteint ou le moniteur en mode économie d'énergie, il peut apparaître, pendant quelques secondes sur l'écran une image récurrente ou une image irrégulière. Il est à noter que ceci n'est pas un problème de fonctionnement mais simplement que cela se produit avec l'affichage à cristaux liquides.
• Ne jamais heurter ou taper sur l'ordinateur avec des objets durs.
• Il faut savoir que la société Sharp décline toute responsabilité en cas d'erreur survenue durant l'utilisation par le client ou une tierce personne, ainsi qu'en cas de dysfonctionnement ou d'un endommagement causé au produit en cours d'utilisation, excepté lorsque qu'un dédommagement sous garantie est reconnu par la loi.
• Ce moniteur ainsi que ces accessoires sont susceptibles d'évoluer sans avis préalable.

Lieu d'installation

• Ne pas utiliser le moniteur dans un endroit faiblement ventilé, poussiéreux, relativement humide, ou encore là où il est susceptible d'entrer en contact avec de l'huile ou de la vapeur car cela pourrait provoquer un début d'incendie.
• S'assurer que le moniteur ne sera pas entrer en contact avec de l'eau ou d'autres fluides. S'assurer que des agrafes ou des attaches trombones ne pénètrent pas à l'intérieur du moniteur car cela pourrait provoquer un début d'incendie ou des chocs électriques.
• Ne pas installer le moniteur au-dessus d'objets instables ou dans des endroits peu sûrs. Faire attention que le moniteur ne reçoive pas de chocs important ni de vibrations. Laisser tomber le moniteur peut l'endommager sérieusement.
• Ne pas utiliser le moniteur dans des endroits où il est susceptible d'être exposé à la lumière directe du soleil, à proximité d'une source de chaleur ou partout ailleurs où il risque d'être soumis à des températures élevées ; cela peut mener à des dégagements excessifs de chaleur et conduire à un début d'incendie.

Le cordon d'alimentation électrique

• Ne pas endommager le cordon d'alimentation, ne pas déposer d'objets lourds sur le cordon, ne pas l'étendre ni le plier de manière excessive. Ne pas y ajouter de rallonge non plus. Tout endommagement du cordon d'alimentation peut entraîner un début d'incendie ou des chocs électriques.
• Utilisez uniquement le cordon d'alimentation fourni avec le moniteur.
• Insérer la prise d'alimentation directement dans la prise murale d'alimentation secteur. Ajouter une rallonge peut entraîner une surchauffe, voire un début d'incendie.
• Ne débranchez pas ni ne branchez la prise d'alimentation avec des mains humides. En le faisant, vous risquez l'électrocution.

Moniteur et liste des accessoires

- S'assurer que les éléments suivants sont bien présents dans l'emballage :

• Moniteur LCD (1)
• Câble de signal analogique (1) (nom du modèle : 0NIT15G4-0015 (LL-T15G4-H) / 0NIT15G4-0067 (LL-T15G4-B))
• Câble audio (1) (nom du modèle : 0NIT17A3-U006 (LL-T15G4-H) / 0NIT17A3-U007 (LL-T15G4-B))
• CD-ROM : Disquette utilitaire (pour Windows/Macintosh) (1)
• Mode d'emploi (1)

Remarques :

• N'utilisez que les câbles fournis avec le moniteur, ou les câbles prescrits achetés séparément.
• Le câble de signal numérique (broche DVI-D24 - broche DVI-D24) est à acheter séparément. (nom du modèle : NL-C04J)
• Il est conseillé de conserver le carton d'emballage pour le cas où le moniteur devrait être transporté.
• Sharp Corporation détient les droits d'auteur du programme Utility Disk. Ne pas le reproduire sans autorisation préalable.
• Il se peut que la forme des accessoires fournis diffère légèrement de celle des accessoires décrits dans ce manuel.

Étendue du mode d'emploi

• Dans ce manuel, "Windows XP" fera référence à Microsoft Windows XP, "Windows Me" à Microsoft Windows Millennium, "Windows 2000" à Microsoft Windows 2000, "Windows 98" à Microsoft Windows 98, "Windows 95" à Microsoft Windows 95, et "Windows 3.1" à la version 3.1 de Microsoft Windows ; lorsqu'il n'y aura pas lieu de distinguer les programmes, le terme "Windows" sera utilisé.
• Microsoft et Windows sont des marques déposées de la Microsoft Corporation.
• Macintosh est une marque déposée de Apple Computer, Inc.
• Toutes les autres marques sont la propriété des compagnies respectives.

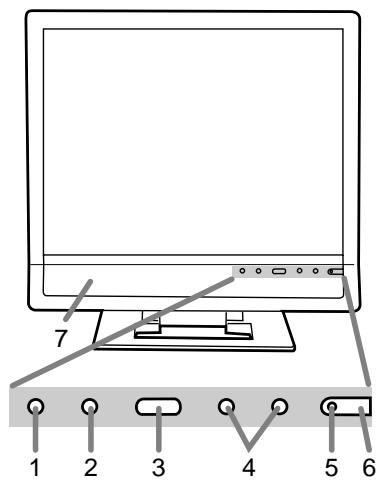

Description du produit

1. Bouton INPUT .... Pour passer d'une borne d'entrée du signal à l'autre.
2. Bouton MENU...... Ce bouton est utilisé pour faire apparaître, sélectionner et refermer le menu OSD (On Screen Display).
3. Bouton ▼ / MODE ...... Lorsque le menu OSD est affiché :
   Ce bouton est utilisé pour sélectionner les options du menu.
   Lorsque le menu OSD n'est pas affiché :
   Ce bouton est utilisé pour régler DISPLAY MODE.
4. ◀▶ boutons ...... Lorsque le menu OSD est affiché :
   Ces boutons sont utilisés pour sélectionner une option ou pour régler la valeur de l'option sélectionnée.
   Lorsque le menu OSD n'est pas affiché :
   Ces boutons sont utilisés pour ajuster la luminosité du rétro-éclairage et le volume des haut-parleurs.
5. Diode d'alimentation ....... Cette diode est éclairée en vert lorsque le moniteur est en cours d'utilisation, et en orange lorsqu'il se trouve en mode veille (économie d'énergie).
6. Bouton d'alimentation .... Appuyez sur ce bouton pour mettre sous tension le moniteur (après avoir mis sous tension le moniteur, il se peut que l'allumage du moniteur nécessite un peu de temps). Appuyez à nouveau sur ce bouton pour mettre le moniteur hors tension.
7. Haut-parleurs..... Les signaux audio entrant via un appareil extérieur connecté au moniteur peuvent être écoutés.

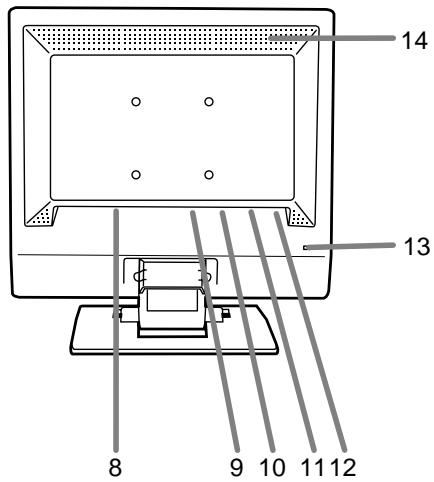

8. Borne d'alimentation

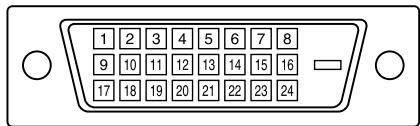

9. Borne d'entrée DVI-D .... La borne de sortie numérique RVB de l'ordinateur peut être raccordée ici. Le câble NL-C04J, vendu séparément, est nécessaire pour la connexion. (P.56)
   Elle peut être raccordée à un ordinateur avec une borne de sortie compatible DVI (broche DVI-D24 ou broche DVI-I29) et avec une capacité de sortie XGA. Selon l'ordinateur à raccorder, un affichage correct peut être possible ou non.
10. Borne d'entrée RVB analogique .. Le câble de signal analogique est raccordé. Le câble de signal analogique fourni doit être utilisé.
11. Borne audio .... La borne de sortie audio d'un ordinateur peut y être connectée. Le câble audio fourni doit être utilisé.
12. Fiche pour casque audio ...... Un casque audio (en vente dans le commerce) peut y être connecté.
13. Ancrage du verrou de sécurité .. En installant un verrou de sécurité (en vente dans le commerce) sur le point d'ancrage du verrou, le moniteur reste fixé et ne peut donc pas être transporté.
    Les trous de prévention antivol sont adaptés aux systèmes de sécurité Kensington Micro Saver.
14. Ouvertures de ventilation ..... Remarque : Ne jamais obstruer les ouvertures de ventilation car cela peut entraîner une surchauffe à l'intérieur du moniteur et provoquer un dysfonctionnement.

Description du produit

Relevage et réglage de l'inclinaison du moniteur

ATTENTION!

• Assurez vous de bien saisir les deux bords du moniteur lorsque vous réglez l'angle de vue. Le panneau LCD de cet appareil est en verre. Appuyer les mains sur l'écran LCD peut provoquer son endommagement.
• Prendre garde de ne pas se coincer les doigts.
• Ne pas replier l'écran lié au câble peut entraîner le mauvais fonctionnement de l'ensemble.

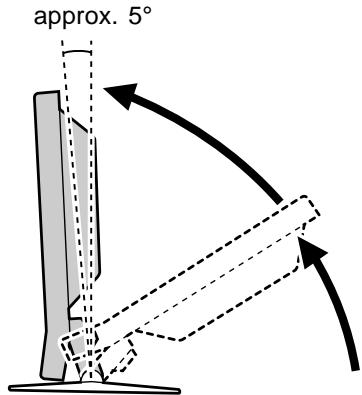

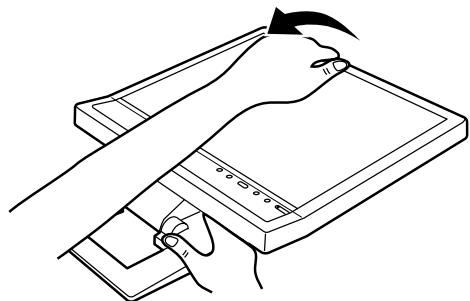

Relevage du moniteur

1. Appuyer sur le support et relever la partie supérieure du moniteur.

- Au cours du relevage de l'écran, le mouvement devient plus difficile à mi-parcours. Continuer de relever en forçant un peu plus à ce stade.

- Relever l'écran jusqu'à ce qu'il vienne en butée (il est alors incliné d'environ 5° vers l'avant).

1. Trouver l'inclinaison idéale pour bien voir.

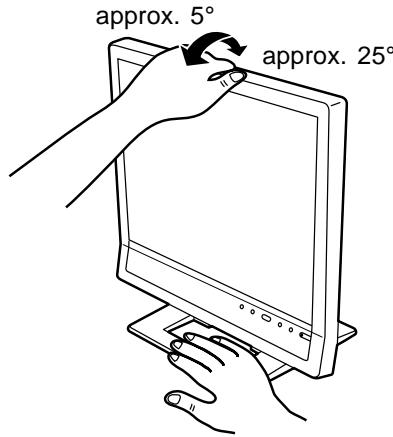

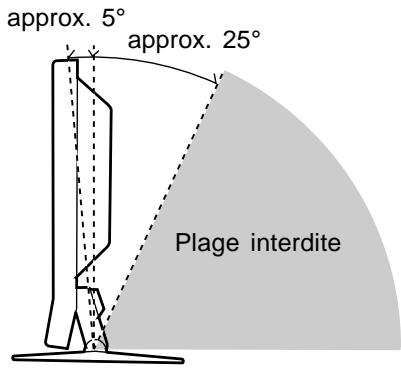

Réglage de l'inclinaison

Appuyer sur le support et l'ajuster jusqu'à obtenir un angle de visualisation adéquat.

- Ne pas utiliser le moniteur avec une inclinaison vers l'arrière de plus de 25° environ. Le moniteur risquerait de se renverser, de blesser quelqu'un ou d'être endommagé.

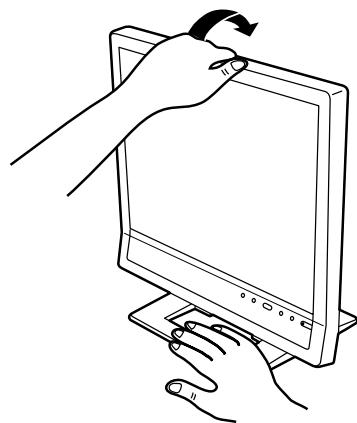

Repliement du moniteur

1. Retirer les câbles.
2. Appuyer sur le support et replier doucement le moniteur.

Raccordement, activation et désactivation du moniteur

ATTENTION!

• Lors du raccordement, s'assurer que l'alimentation tant du moniteur que de l'ordinateur est désactivée.
• Ne pas courber le câble de manière excessive ni y ajouter de rallovnge car cela peut provoquer un dysfonctionnement.

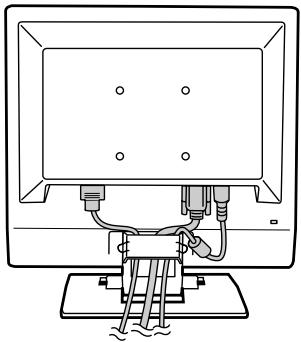

Rangement des câbles

Si cela est nécessaire, les câbles peuvent être rangés à l'intérieur du support.

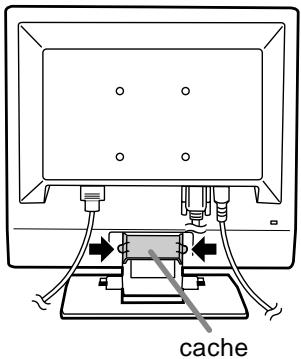

1. Retirer le cache.

Ouvrir complètement le cache en appuyant sur les onglets droit et gauche de ce cache.

1. Disposer le câble à l'arrière du support. Remettre le cache en place. Attention de ne pas coincer le câble.

- Lorsque vous réglez l'angle de vue, les câbles et les cordons peuvent être tirés. Par conséquent fixez les câbles et les cordons en gardant suffisamment de mou.

Raccordement du moniteur à un ordinateur

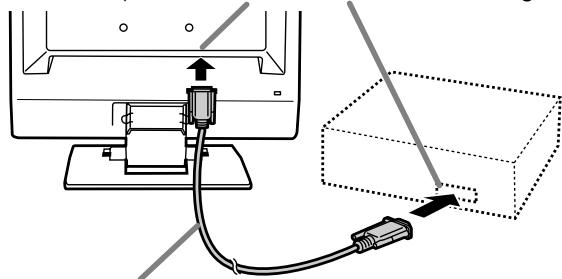

Connexion analogique

- Utiliser le câble du signal analogique fourni en accessoire.

Borne de analogique RVB

(mini D-sub à 15 broches sur 3 rangées)

Câble du signal analogique

- Tout en faisant attention à la direction du connecteur, insérez bien et verticalement le câble pour signal dans le connecteur et ensuite, serrez les vis des deux côtés.

S'il s'agit d'un D-sub à 15 broches sur 2 rangées pour Apple Power Macintosh, installer un adaptateur de conversion Macintosh (en vente dans le commerce) sur le câble de signal analogique.

Adaptateur de conversion Macintosh

Raccordement, activation et désactivation du moniteur

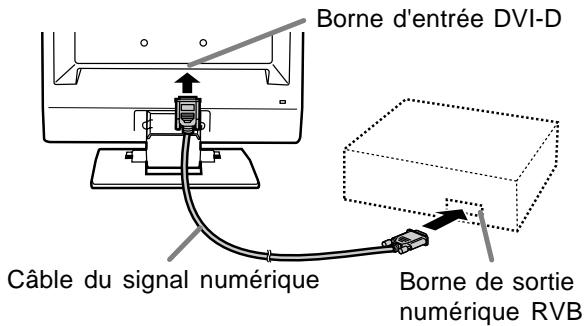

Connexion numérique

• Utiliser le câble du signal numérique vendu séparément.
  (nom du modèle : NL-C04J)
• Le moniteur est équipé d'une entrée pour un raccordement avec un ordinateur au moyen d'un connecteur de sortie compatible DVI (DVI-D24 broches ou DVI-I29 broches) et une possibilité de sortie XGA. (En fonction du type d'ordinateur à raccorder, l'écran risque de ne pas fonctionner correctement.)

- Tout en faisant attention à la direction du connecteur, insérez bien et verticalement le câble pour signal dans le connecteur et ensuite, serrez les vis des deux côtés.

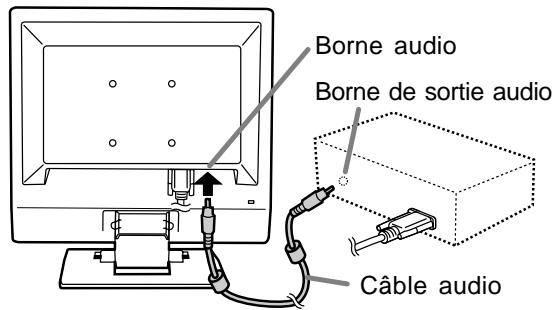

Connector le câble audio fourni

Quand le câble audio fourni est connecté à la borne de sortie audio de l'ordinateur, le son de l'ordinateur connecté est sorti par les haut-parleurs du moniteur. Il est aussi possible d'utiliser la prise casque du moniteur.

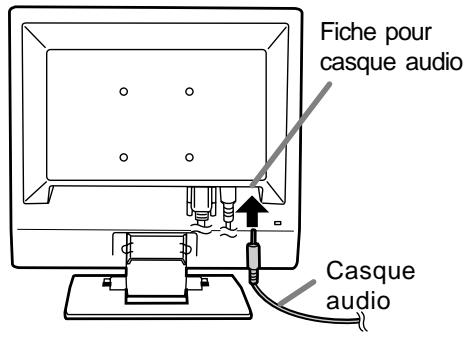

Raccordement d'un casque d'écoute (en vente dans le commerce)

Un casque d'écoute (en vente dans le commerce) peut être raccordé.

Remarque :

- Lorsque les casques audio sont connectés, aucun son ne peut être émis à partir des haut-parleurs du moniteur.

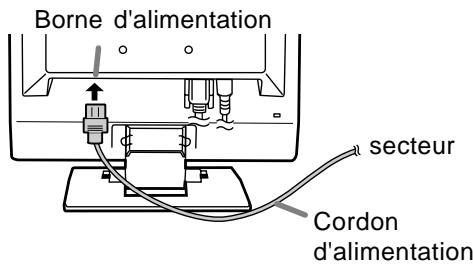

Raccordement du moniteur à une source d'alimentation

Activation de l'alimentation

1. Appuyer sur le bouton d'alimentation du moniteur.
2. Mettre l'ordinateur sous tension.

La diode d'alimentation s'allumera en vert, et le moniteur affichera une image.

Diode d'alimentation
Bouton d'alimentation

- Si la borne d'entrée à laquelle l'ordinateur est raccordé n'a pas été sélectionnée, l'image ne s'affichera pas. Au besoin, intervertir la sélection des bornes d'entrée.

Remarques :

- Si le signal est analogique, effectuez un réglage automatique d'écran si l'une des conditions suivantes est satisfaite (p.64) :

• Il s'agit de la première utilisation du moniteur.

• Les paramètres système ont été modifiés en cours d'utilisation.

• En fonction du système d'exploitation de l'ordinateur, il peut s'avérer nécessaire d'utiliser l'ordinateur pour installer l'information relative à l'installation du moniteur. (p.74)

• En cas de raccordement à un ordinateur portable, si l'écran de ce dernier est réglé de façon à afficher en même temps, l'écran MS-DOS peut ne pas s'afficher correctement. Dans ce cas, modifier les paramètres afin que le moniteur soit le seul à afficher.

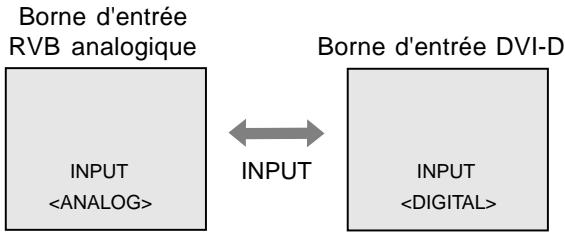

Inversion entre les bornes d'entrée

Utiliser le bouton INPUT pour basculer entre les bornes d'entrée.

Remarque :

- Si aucun signal n'est appliqué à l'entrée, [NO SIGNAL] s'affiche.

Désactivation de l'alimentation

1. Mettre l'ordinateur hors tension.
2. Appuyer sur le bouton d'alimentation du moniteur. La diode d'alimentation s'éteind.

Diode d'alimentation
Bouton d'alimentation

Si le moniteur devait ne pas être utilisé pendant une période de temps prolongée, s'assurer que la prise d'alimentation est débranchée de la prise secteur murale.

Réglage de l'image sur le moniteur et du volume des haut-parleurs

Pour le signal analogique

1. Effectuer tout d'abord un réglage automatique. (p.64)
2. Effectuer au besoin un réglage manuel. (p.65)

Pour le signal numérique

Le moniteur peut généralement être utilisé sans réglage. Effectuer au besoin un réglage manuel. (p.68)

Remarque :

- Tous les réglages seront sauvegardés, même après la mise hors tension du moniteur.

Retour de tous les paramètres de réglage aux valeurs initiales

Tous les paramètres peuvent être remis à leurs valeurs initiales définies en usine par une seule commande.

1. Mettre l'ordinateur hors tension.
2. Appuyer simultanément sur les boutons MENU et ▼ / MODE, ainsi que le bouton d'alimentation (c'est-à-dire réactiver l'alimentation).
   Continuer d'appuyer sur les boutons jusqu'à ce que [ALL RESET] s'affiche sur l'écran. Le retour aux valeurs initiales est terminé quand le message affiché disparaît.

Remarques :

• Pendant que [ALL RESET] est affiché sur l'écran du moniteur, les bouton de commande ne sont plus opérationnels.
• Il n'est pas possible de retourner aux valeurs initiales lorsque le réglage est verrouillé.
  Déverrouiller les réglages avant de tenter d'utiliser les boutons de commande.

R.A.Z. du menu ADJUSTMENT (pour le signal analogique)

Les paramètres de réglage du menu ADJUSTMENT (CLOCK, PHASE, H-POS, V-POS) peuvent être remis à leurs valeurs initiales définies en usine.

1. Mettre l'ordinateur sous tension.
2. Appuyer simultanément sur les boutons MENU et ◀, ainsi que le bouton d'alimentation.
   Lorsque [RESET] apparaît sur l'écran du moniteur, le retour aux valeurs initiales est exécuté.

Remarques :

• Pendant que [RESET] est affiché sur l'écran du moniteur, les bouton de commande ne sont plus opérationnels.
• Il n'est pas possible de retourner aux valeurs initiales lorsque le réglage est verrouillé. Déverrouiller les réglages avant de tenter d'utiliser les boutons de commande.

Fonction de verrouillage des réglages

En désactivant les boutons de commande (c'est-à-dire en les verrouillant), toute tentative de modification des valeurs sera vaine.

1. Mettre l'ordinateur hors tension.
2. Appuyer simultanément sur les boutons MENU et d'alimentation (c'est-à-dire allumer le moniteur).
   [ADJUSTMENT LOCKED] apparaîtra à l'écran du moniteur, et le verrouillage sera activé.

Remarque :

- Lorsque le verrouillage est actif, tous les boutons autres que le bouton d'alimentation ne sont plus opérationnels.

Désactivation du verrouillage des réglages

1. Mettre l'ordinateur hors tension.
2. Appuyer simultanément sur les boutons MENU et d'alimentation (c'est-à-dire allumer le moniteur).
   [ADJUSTMENT UNLOCKED] apparaîtra à l'écran du moniteur, et le verrouillage sera désactivé.

Réglage du rétro-éclairage

1. Sans que le menu OSD ne soit affiché, appuyer sur le bouton ◀ ou le bouton ▶.
2. S'assurer que [BRIGHT] est sélectionné. S'il n'est pas sélectionné, appuyer sur le bouton ▼ / MODE et sélectionner [BRIGHT].

1. Régler au moyen du bouton ◀ (plus sombre) ou du bouton ▶ (plus clair).

Remarque :

- Le menu à l'écran pour le réglage disparaît quelques secondes après la dernière opération.

Réglage de l'image sur le moniteur et du volume des haut-parleurs

Réglage du volume des haut-parleurs

1. Sans que le menu OSD ne soit affiché, appuyer sur le bouton ◀ ou le bouton ▶.
2. S'assurer que [VOLUME] est sélectionné. S'il n'est pas sélectionné, appuyer sur le bouton ▼ / MODE et sélectionner [VOLUME].

1. Régler au moyen du bouton ◀ (diminue) ou du bouton ▶ (augmenter).

Remarque :

- Le menu à l'écran pour le réglage disparaît quelques secondes après la dernière opération.

Réglage du mode d'affichage

Le ton de couleur ou la luminosité peut être changée avec une seule commande.

STD

Affiche une image dont les nuances de couleur résultent des combinaisons originales d'un écran à cristaux liquides.

OFFICE

La luminosité de l'affichage est baissée. (Ce mode est un mode économie d'énergie.)

sRGB

sRGB est la norme internationale de la représentation des couleurs spécifiée par la IEC (International Electrotechnical Commission (Commission Electrotechnique Internationale)). La conversion des couleurs est réalisée en tenant compte des caractéristiques d'un écran à cristaux liquides et la représentation des couleurs est très proche de l'image originale.

VIVID

Affiche une image avec des couleurs primaires dynamiques et éclatantes.

- Si [DISPLAY MODE] est réglé sur [sRGB] ou [VIVID], [WHITE BALANCE] est réglé sur [STD].

Comment effectuer le réglage

Appuyer sur le bouton ▼ / MODE quand le menu OSD n'est pas affiché. À chaque fois que le bouton est appuyé, l'option suivante du menu apparaît. (STD → OFFICE → sRGB → VIVID → STD) Le menu à l'écran pour le réglage disparaît quelques secondes après la dernière opération.

Réglage automatique de l'image

Les options du menu ADJUSTMENT peuvent être effectués automatiquement (CLOCK, PHASE, H-POS, V-POS).

Remarque :

- Lors de la toute première installation du moniteur, ou après avoir changé un des paramètres de la configuration du système, effectuer un réglage automatique de l'écran avant de commencer l'utilisation.

Affichage de l'écran de réglage automatique

Pour effectuer un réglage automatique, d'abord afficher une image qui rend la totalité de l'écran du moniteur très lumineuse. Si l'on se trouve dans un environnement Windows, on peut également se servir du modèle de réglage se trouvant sur la disquette utilitaire d'accompagnement.

Ouverture du Modèle de réglage (pour Windows)

Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows.

Les explications qui suivent sont valables pour les versions 95/98/Me/2000/XP de Windows et considèrent que le lecteur de CD-ROM est le lecteur "D".

1. Placer le CD-ROM d'accessoires dans le lecteur de CD-ROM de l'ordinateur.
2. Ouvrir [My Computer] et sélectionner CD-ROM. S'il s'agit de Windows 3.1, ouvrir [File Manager] et choisir le lecteur "D".
3. Double-cliquer sur [Adj_uty.exe] pour lancer le programme de réglage. Le Modèle de réglage apparaîtra.

Modèle de réglage

Après avoir effectué les réglages, appuyer sur la touche [Esc] de l'ordinateur pour quitter le programme de réglage.

Remarque :

- Si le mode d'affichage de l'ordinateur utilisé est réglé sur 65K couleurs, il est possible de voir différents niveaux de couleurs ou il se peut que l'échelle de gris ait l'air colorée. (Ceci est dû aux caractéristiques techniques du signal d'entrée ; il ne s'agit pas d'un dysfonctionnement.)

Réglage automatique du moniteur

1. Appuyer sur le bouton MENU. Le menu ADJUSTMENT apparaît.

1. Appuyer sur le bouton ▶.

Le moniteur s'assombrit et [ADJUSTING] est affiché. Après quelques secondes, le menu ADJUSTMENT réapparaît. (Le réglage automatique est à présent terminé.)

1. Appuyer 4 fois sur le bouton MENU pour faire disparaître le menu OSD.

Remarques :

• Dans la plupart des cas, le réglage automatique s'avère suffisant.
• Il peut ne pas être possible de réaliser un ajustement correct avec le premier ajustement automatique. Dans ce cas, essayer de répéter l'ajustement automatique 2 ou 3 fois.
• Si nécessaire, en raison d'un des facteurs suivants, des réglages manuels peuvent être effectués après un réglage automatique. (p.65)
• Lorsqu'un réglage fin est nécessaire.
• Lorsque [OUT OF ADJUST] est affiché. (Lorsque le moniteur affiche une image complètement noire, il se peut que le réglage automatique de l'écran ne soit pas opérationnel. Lors de la réalisation d'un réglage automatique, veiller soit à utiliser le modèle de réglage, soit à essayer d'afficher une image très claire.)
• Lorsque les signaux vidéo d'entrée de l'ordinateur sont de type Composite Sync ou Sync on green. (Il se peut que le réglage automatique soit impossible.)
• Il peut ne pas être possible de réaliser un ajustement correct selon ce qui est affiché sur l'écran - images animées, commandes MS-DOS, etc.

Réglage manuel de l'image

Des réglages peuvent être effectués au moyen du menu du moniteur actif (OSD) proposé.

1. Afficher une image qui rend la totalité de l'écran du moniteur très lumineuse. Si l'on se trouve sous un environnement Windows, on peut ouvrir et se servir du modèle de réglage se trouvant sur la disquette utilitaire. (p.64)
2. Appuyer sur le bouton MENU. Le menu ADJUSTMENT s'affiche.

A ce moment des options de menu peuvent être réglées.

À chaque fois que le bouton MENU est appuyé, le menu suivant est sélectionné. (le menu ADJUSTMENT → GAIN CONTROL → WHITE BALANCE → MODE SELECT → OSD disparaît)

Remarques :

• Le menu OSD disparaît automatiquement environ 30 secondes après la dernière commande.
• Cette explication se base sur l'utilisation du modèle de réglage (pour Windows) en vue de réaliser des réglages.

Menu ADJUSTMENT (REGLAGE)

MANUAL : Les options individuelles du menu sont réglées manuellement.

AUTO : Chaque option du menu est réglée automatiquement.

Remarques :

• Appuyer sur le bouton ▶ pour sélectionner [AUTO].
• Pour choisir une option du menu :
  Bouton ▼ / MODE
• Pour passer au menu suivant : Bouton MENU

CLOCK (HORLOGE)

L'illustration suivante montre comment le réglage doit s'opérer de manière à ce que le scintillement vertical soit minimisé. (Boutons ◀▶)

PHASE

L'illustration suivante montre comment le réglage doit s'opérer de manière à ce que le scintillement horizontal soit minimisé. (Boutons ◀▶)

Remarque :

- Les réglages de [PHASE] ne doivent être effectués qu'après avoir réglé [CLOCK] correctement.

H-POS (positionnement horizontal) et V-POS (positionnement vertical)

Pour centrer le modèle de réglage dans les limites de l'écran du moniteur, régler les valeurs gauche et droite (H-POS) ainsi que les valeurs haut et bas (V-POS). (Boutons ◀▶)

Réglage de l'image du moniteur (avec un signal analogique)

Menu GAIN CONTROL (REGLAGE DES COULEURS)

MANUAL : Les options individuelles du menu sont réglées manuellement.

AUTO: Chaque option du menu est automatiquement réglée via la fonction de Auto Gain Control*.

Remarques :

- Appuyer sur le bouton ▶ pour sélectionner [AUTO].

- Pour choisir une option du menu : Bouton ▼ / MODE

- Pour passer au menu suivant : Bouton MENU

* Fonction de réglage automatique des couleurs

- La commande du réglage automatique des couleurs ajuste le contraste et le niveau de noir en se basant sur la couleur la plus claire et la plus foncée de l'image diffusée. Si le modèle de réglage n'est pas utilisé, il est nécessaire de préserver une zone de noir et une zone de blanc d'au moins 5 x 5 mm sur l'écran, car les réglages sont impossibles à effectuer sans ces zones.

- Si le signal émis par l'ordinateur est composite sync ou sync sur vert, le réglage automatique ne peut être exécuté. Exécuter un réglage manuel.

- Si [OUT OF ADJUST] est affiché, effectuer un réglage manuel.

- Lors de l'utilisation de la fonction de réglage automatique des couleurs, régler [WHITE BALANCE] sur un autre réglage que [USER]. Si [USER] est choisi, la fonction de réglage automatique des couleurs ne peut pas être utilisée.

BLACK LEVEL

La luminosité totale du moniteur peut être réglée tout en visualisant le modèle de couleurs.

(Boutons ◀▶)

Tout en visualisant le modèle de couleurs, des réglages peuvent être effectués de manière à ce que toutes les gradations apparaissent.

(Boutons ◀▶)

Menu WHITE BALANCE (EQUILIBRE DU BLANC)

Remarques :

• En ce qui concerne les paramètres autres que les [STD], toutes les gradations ne peuvent pas être affichées. Pour afficher toutes les gradations, définir le paramètre sur [STD].
• Si [DISPLAY MODE] est réglé sur [sRGB] ou [VIVID], il n'est pas possible de sélectionner un réglage autre que [STD].
• Utiliser les boutons ◀▶ pour sélectionner [COOL], [·], [STD], [·], [WARM] ou [USER].
• Le fait de sélectionner [USER], permettra d'afficher les valeurs de réglage pour [R-CONTRAST], [G-CONTRAST] et [B-CONTRAST], afin de pouvoir effectuer des réglages fins.
• Utiliser le bouton ▼ / MODE pour sélectionner [R-CONTRAST], [G-CONTRAST] et [B-CONTRAST].
• Pour passer au menu suivant : Bouton MENU

COOL ...... Nuance de couleur plus bleutée que la couleur standard

•...... Nuance de couleur légèrement plus bleutée que la couleur standard

STD ...... Paramètre standard de nuance de couleurs

- Nuance de couleur légèrement plus rougeâtre que la couleur standard

WARM ..... Nuance de couleur plus rougeâtre que la couleur standard

USER

Réglage de l'image du moniteur (avec un signal analogique)

Menu MODE SELECT (SELECTION DU MODE)

Remarques :

• En fonction de la résolution du signal d'entrée, même si les options peuvent être sélectionnées, l'affichage ne peut pas être modifié.
• Pour choisir une option du menu : Bouton ▼ / MODE
• Lorsque le réglage est terminé : Bouton MENU

OSD H-POSITION (positionnement horizontal OSD)

Le positionnement du menu OSD peut être modifié vers la gauche et vers la droite. (Boutons ◀▶)

OSD V-POSITION (positionnement vertical OSD)

Le positionnement du menu OSD peut être modifié vers le haut et vers le bas. (Boutons ◀▶)

SCALING (Niveau de cadrage)

Lorsque l'image est agrandie, sa netteté peut être réglée. (Boutons ◀▶)

Remarque :

- Lorsque le mode d'affichage est réglé à un niveau inférieur à 1024 x 768 pixels, l'image est étendue de manière à couvrir la totalité de l'écran (c'est-à-dire que le rapport latéral de l'image peut être modifié).

COLORS (COULEURS)

Le nombre de couleurs affichées peut être défini.

(Boutons ◀▶)

Il est possible de choisir la langue d'affichage du menu OSD.

1. Appuyer sur le bouton ▶.
   Le Menu du choix de la langue sera affiché sur l'écran du moniteur.
2. Utiliser le bouton ▼ / MODE pour choisir la langue.
3. Appuyer sur le bouton MENU. Le menu de sélection de la langue d'affichage disparaîtra.

Réglage de l'image du moniteur (avec un signal numérique)

Des réglages peuvent être effectués au moyen du menu interactif (OSD) proposé.

1. Afficher une image qui rend la totalité de l'écran du moniteur très lumineuse. Si l'on se trouve sous un environnement Windows, on peut ouvrir et se servir du modèle de réglage se trouvant sur la disquette utilitaire. (p.64)

2. Appuyez sur le bouton MENU 3 fois. Le menu WHITE BALANCE s'affiche.

À ce stade, les options principales du menu peuvent être réglées.

À chaque fois que le bouton MENU est appuyé, le menu suivant est sélectionné. (Le menu WHITE BALANCE → MODE SELECT → le menu OSD disparaît)

Remarques :

• Comme lorsqu'un raccordement analogique est effectué, le Menu ADJUSTMENT et le Menu GAIN CONTROL sont affichés. Cependant, vous n'avez pas besoin de régler ces articles.
• Le menu OSD disparaît automatiquement environ 30 secondes après la dernière commande.

Menu WHITE BALANCE (EQUILIBRE DU BLANC)

Remarques :

• En ce qui concerne les paramètres autres que les [STD], toutes les gradations ne peuvent pas être affichées. Pour afficher toutes les gradations, définir le paramètre sur [STD].
• Si [DISPLAY MODE] est réglé sur [sRGB] ou [VIVID], il n'est pas possible de sélectionner un réglage autre que [STD].
• Utiliser les boutons ◀▶ pour sélectionner [COOL], [·], [STD], [·], [WARM] ou [USER].
• Le fait de sélectionner [USER], permettra d'afficher les valeurs de réglage pour [R-CONTRAST], [G-CONTRAST] et [B-CONTRAST], afin de pouvoir effectuer des réglages fins.
• Utiliser le bouton ▼ / MODE pour sélectionner [R-CONTRAST], [G-CONTRAST] et [B-CONTRAST].
• Pour passer au menu suivant : Bouton MENU

COOL ...... Nuance de couleur plus bleutée que la couleur standard

- Nuance de couleur légèrement plus bleutée que la couleur standard

STD ...... Paramètre standard de nuance de couleurs

- Nuance de couleur légèrement plus rougeâtre que la couleur standard

WARM ..... Nuance de couleur plus rougeâtre que la couleur standard

USER

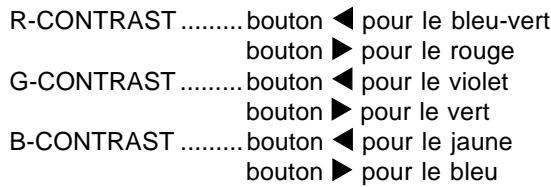

R-CONTRAST ......bouton ▶ pour le bleu-vertbouton ▶ pour le rouge

G-CONTRAST ......bouton ▶ pour le violetbouton ▶ pour le vert

B-CONTRAST ......bouton ▶ pour le jaunebouton ▶ pour le bleu

Réglage de l'image du moniteur (avec un signal numérique)

Menu MODE SELECT (SELECTION DU MODE)

Remarques :

• En fonction de la résolution du signal d'entrée, même si les options peuvent être sélectionnées, l'affichage ne peut pas être modifié.
• Pour choisir une option du menu : Bouton ▼ / MODE
• Lorsque le réglage est terminé : Bouton MENU

OSD H-POSITION (positionnement horizontal OSD)

Le positionnement du menu OSD peut être modifié vers la gauche et vers la droite. (Boutons ◀▶)

OSD V-POSITION (positionnement vertical OSD)

Le positionnement du menu OSD peut être modifié vers le haut et vers le bas. (Boutons ◀▶)

SCALING (Niveau de cadrage)

Lorsque l'image est agrandie, sa netteté peut être réglée. (Boutons ◀▶)

Remarque :

• Lorsque le mode d'affichage est réglé à un niveau inférieur à 1024 x 768 pixels, l'image est étendue de manière à couvrir la totalité de l'écran (c'est-à-dire que le rapport latéral de l'image peut être modifié).

COLORS (COULEURS)

Le nombre de couleurs affichées peut être défini.

(Boutons ◀▶)

Il est possible de choisir la langue d'affichage du menu OSD.

1. Appuyer sur le bouton ▶.
   Le Menu du choix de la langue sera affiché sur l'écran du moniteur.
2. Utiliser le bouton ▼ / MODE pour choisir la langue.
3. Appuyer sur le bouton MENU.
   Le menu de sélection de la langue d'affichage disparaîtra.

Entretien du moniteur

Toujours débrancher la prise de l'alimentation murale en CA lors du nettoyage du moniteur.

Châssis et panneau de réglage

Utiliser un chiffon doux et sec pour éliminer la poussière du chassis et du panneau de réglage. Si le chassis et le panneau de commande s'avèrent vraiment sales, imbiber le chiffon doux avec un détergent neutre, le tordre et éliminer les saletés.

Dalle LCD

Utiliser un chiffon doux et sec pour éliminer la poussière de la surface de la dalle du moniteur. (Un chiffon doux tel qu'une gaze utilisée pour le nettoyage des lentilles est idéal.)

ATTENTION!

• Ne jamais utiliser de dissolvant, d'essence, d'alcool, de nettoyant pour vitre, etc. car ceux-ci peuvent décolorer ou altérer le moniteur.
• Ne jamais frotter le moniteur avec des matériaux durs ni appliquer sur le moniteur des pressions excessives car celui-ci peut laisser des marques ou entraîner des dysfonctionnements.

Stockage

Si le moniteur devait ne pas être utilisé pendant une période de temps prolongée, s'assurer que la prise d'alimentation est débranchée de la prise secteur murale.

ATTENTION!

- Ne pas laisser le moniteur en contact avec des objets en caoutchouc ou en plastique pendant des périodes de temps prolongées car ceux-ci peuvent décolorer ou altérer le moniteur.

Dépannage

Si le moniteur est jugé défectueux, vérifier les points suivants avant de l'emmener en réparation. Si après cela, il ne fonctionne toujours pas correctement, contacter le magasin où il a été acheté ou votre réparateur agréé Sharp le plus proche.

Les lampes de rétroéclairage du moniteur ont une durée de vie limitée.

• Si l'écran du moniteur s'assombrit, s'il scintille constamment ou ne s'éclaire plus, il peut s'avérer nécessaire de remplacer la lampe de rétroéclairage. Se renseigner auprès du revendeur ou du réparateur agréé Sharp le plus proche. (Ne jamais tenter d'effectuer ce remplacement soi-même.)
• Au début de l'utilisation, en raison de la conception des lampes de rétroéclairage, il se peut que l'écran scintille. (Il ne s'agit pas d'un dysfonctionnement.) Si cela se produit, essayer d'abord d'éteindre et de rallumer le moniteur.

Aucune image n'apparaît à l'écran du moniteur (la diode d'alimentation ne s'éclaire pas).

- Le cordon d'alimentation est-il branché correctement? (p.60)

Aucune image n'apparaît à l'écran du moniteur (la diode est éclairée).

• L'ordinateur est-il branché correctement? (p.59)
• L'ordinateur est-il sous tension?
• La borne d'entrée du signal est-elle réglée sur la bonne ? (p.61)
• La fréquence du signal de l'ordinateur correspond-elle aux caractéristiques techniques du moniteur? (p.72)
• L'ordinateur est-il en mode d'économie d'énergie?

Les boutons de commande ne fonctionnent pas.

- Le verrouillage est-il actif? (p.62)

L'image est déformée.

• La fréquence du signal de l'ordinateur correspond-elle aux caractéristiques techniques du moniteur? (p.72)
• Si vous utilisez le signal analogique, effectuez le réglage automatique de l'image. (p.64)
• Si vous pouvez modifier la fréquence de rafraîchissement de l'ordinateur utilisé, choisissez une valeur plus basse. (p.72)

Aucun son n'est émis par les haut-parleurs.

• Le câble audio est-il raccordé correctement? (p.60)
• Les casques audio sont-ils branchés?
• Exécutez la procédure de réglage du volume. (p.63)
• Aucun son ne sort des haut-parleurs quand le moniteur est en mode d'économie d'énergie.

Quand l'appareil est éteint ou le moniteur en mode économie d'énergie, il peut apparaître, sur l'écran une image récurrente ou une image irrégulière.

- Il est à noter que ceci n'est pas un problème de fonctionnement mais simplement que cela se produit avec l'affichage à cristaux liquides. (Ceci doit disparaître en quelques secondes.)

Caractéristiques techniques

Caractéristiques techniques du produit

Nom du modèle

LL-T15G4-H (Ivoire)/LL-T15G4-B (Noir)

Moniteur LCD

38 cm en diagonale

Module TFT à cristaux liquides

Résolution (max.)

XGA 1024 x 768 pixels

Couleurs affichables (max.)

Approx. 16,19 millions de couleurs (6 bit + FRC)

Luminosité (max.)

260 cd/m²

Définition

0,297(H) x 0,297(V) mm

Rapport de contraste

350:1

Angle de visibilité

Gauche-droite : 160° ; haut-bas : 135°

(Rapport de contraste ≥ 5)

Surface d'affichage

Horizontal : 304,1 mm x Vertical : 228,1 mm

Signal vidéo

Analogique : Analogique RVB (0,7 Vp-p) [75Ω]

Numérique : DVI standard basé sur 1.0

Signal sync.

Sync individuel (niveau TTL : +/-), type Sync on green, Composite Sync (niveau TTL : +/-)

Compensation d'extension

Redimensionnement numérique (Élargissement de VGA/SVGA, etc. à la taille plein écran.)

Plug & Play

VESA : DDC1/DDC2B compatible

Gestion de l'alimentation

VESA : basé sur le DPMS

DVI : basé sur le DMPM

Sortie des haut-parleurs

1 W + 1 W

Raccordement entrées vidéo

Analogique : Mini D-sub 15 broches sur 3 rangées

Numérique : 24 broches DVI-D

Fiche audio

Mini-prise stéréo

Fiche pour casque audio

Mini-prise stéréo

Inclinaison du moniteur

Vers le haut approx. 0 - 25°

Vers le bas approx. 0 - 5°

Alimentation

CA100 - 240 V, 50/60 Hz

Température recommandée du lieu d'utilisation

5 - 35°C

Consommation d'électricité

23 W (Sans entrée audio)

(26 W Maximum, 2 W en mode économie

d'énergie)

Dimensions (Unités : mm)

• Câble de signal analogique : approx. 1,8 m
• Câble audio : approx. 1,8 m
• Câble de signal numérique, NL-C04J (à acheter séparément) : approx. 2,0 m

Remarque :

- SHARP se réserve le droit d'apporter des modifications à la présentation et aux caractéristiques des appareils à fin d'amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères différences peuvent être constatées d'un appareil à l'autre.

Caractéristiques techniques

Fréquences des signaux (analogique)

Mode affichage		Hsync	Vsync	Bande passante
VESA	640x480	31,5kHz	60Hz	25,175MHz
		37,9kHz	72Hz	31,5MHz
		37,5kHz	75Hz	31,5MHz
	800x600	35,1kHz	56Hz	36,0MHz
		37,9kHz	60Hz	40,0MHz
		48,1kHz	72Hz	50,0MHz
		46,9kHz	75Hz	49,5MHz
	1024x768	48,4kHz	60Hz	65,0MHz
		56,5kHz	70Hz	75,0MHz
		60,0kHz	75Hz	78,75MHz
Saisie de texte US	720x400	31,5kHz	70Hz	28,3MHz
Série Macintosh	640x480	35,0kHz	66,7Hz	30,2MHz
	832x624	49,7kHz	74,6Hz	57,3MHz
	1024x768	60,2kHz	75Hz	80,0MHz

• La résolution recommandée est 1024 x 768.
• Toutes les fréquences sont non entrelacées.
• Les fréquences pour la séries Macintosh sont des valeurs de référence.
• Si le moniteur reçoit des signaux de fréquence non compatibles, le message [OUT OF TIMING] apparaîtra. Suivre le mode d'emploi de l'ordinateur utilisé pour régler la fréquence de manière à ce qu'elle soit compatible avec le moniteur.
• Si le moniteur ne reçoit pas de signal de fréquence (signal de synchronisation), le message [NO SIGNAL] apparaîtra.

La broche du connecteur d'entrée du signal analogique

(Mini connecteur de type D-sub 15 broches)

N°	Fonction
1	Entrée du signal vidéo rouge
2	Entrée du signal vidéo vert
3	Entrée du signal vidéo bleu
4	GND
5	GND
6	Pour mise à la terre du signal vidéo rouge
7	Pour mise à la terre du signal vidéo vert
8	Pour mise à la terre du signal vidéo bleu
9	+5V
10	GND
11	N.C.
12	Données DDC
13	Pour entrée signal H-sync.
14	Pour entrée signal V-sync.
15	Horloge DDC

Fréquences des signaux (numérique)

Mode affichage		Hsync	Vsync	Bande passante
VESA	640x480	31,5kHz	60Hz	25,175MHz
		37,9kHz	72Hz	31,5MHz
		37,5kHz	75Hz	31,5MHz
	800x600	37,9kHz	60Hz	40,0MHz
		48,1kHz	72Hz	50,0MHz
		46,9kHz	75Hz	49,5MHz
	1024x768	48,4kHz	60Hz	65,0MHz
		56,5kHz	70Hz	75,0MHz
		60,0kHz	75Hz	78,75MHz
Saisie de texte US	720x400	31,5kHz	70Hz	28,3MHz

• La résolution recommandée est 1024 x 768.
• Toutes les fréquences sont non entrelacées.
• Un ordinateur avec une borne de sortie conforme DVI (broche DVI-D24 ou DVI-I29) et avec une capacité de sortie XGA peut être raccordé ici. Selon le type d'ordinateur raccordé, l'affichage peut ne pas fonctionner correctement.
• Si le moniteur reçoit des signaux de fréquence non compatibles, le message [OUT OF TIMING] apparaîtra. Suivre le mode d'emploi de l'ordinateur utilisé pour régler la fréquence de manière à ce qu'elle soit compatible avec le moniteur.
• Si le moniteur ne reçoit pas de signal de fréquence (signal de synchronisation), le message [NO SIGNAL] apparaîtra.

La broche du connecteur d'entrée DVI-D (Connecteur DVI-D à 24 broches)

N°	Fonction	N°	Fonction
1	TMDS données 2-	13	N.C.
2	TMDS données 2+	14	+5V
3	Ecran TMDS données 2	15	GND
4	N.C.	16	Détection de surchauffe de la prise
5	N.C.	17	TMDS données 0-
6	DDC horloge	18	TMDS données 0+
7	DDC données	19	Ecran TMDS données 0
8	N.C.	20	N.C.
9	TMDS données 1-	21	N.C.
10	TMDS données 1+	22	Ecran horloge TMDS
11	Ecran TMDS données 1	23	Horloge TMDS +
12	N.C.	24	Horloge TMDS -

Caractéristiques techniques

Gestion de l'alimentation

Le moniteur est basé sur les normes VESA DPMS et DVI DMPM.

Pour activer la fonction de gestion de l'alimentation du moniteur, la carte vidéo et l'ordinateur doivent être conformes aux normes VESA DPMS et DVI DMPM.

DPMS : Display Power Management Signalling

Mode DPMS	Ecran	Alimentation consommation	H-sync	V-sync
Activé	Affichage activé	26 W	Oui	Oui
En veille	Affichage désactivé	2 W	Non	Oui
Suspendu			Oui	Non
Désactivé			Non	Non

Mode DMPM	Ecran	Consommation électrique
Activé	Affichage activé	26 W
Désactivé	Affichage désactivé	2 W

DDC (Plug & Play)

Ce moniteur supporte la norme VESA DDC (Display Data Channel).

Le DDC est une norme de signal servant à exécuter les fonctions Plug & Play sur un moniteur ou un ordinateur. Il transfère des informations telles que le degré de résolution entre le moniteur et l'ordinateur. Il est possible d'utiliser cette fonction si l'ordinateur utilisé est conforme à la norme DDC et s'il est réglé de manière à pourvoir détecté un moniteur Plug & Play.

Il existe de nombreuses variétés de DDC en raison des différences entre les systèmes. Ce moniteur fonctionne selon les DDC1 et DDC2B.

Installation des fichiers relatifs au paramétrage du moniteur et au profil ICC (Pour Windows)

En fonction du type d'ordinateur ou du système d'exploitation, il peut parfois s'avérer nécessaire d'utiliser l'ordinateur pour consulter les paramètres relatifs à la configuration du moniteur. Si c'est le cas, il convient de procéder comme suit pour installer sur l'ordinateur les fichiers relatifs à la configuration du moniteur. (Le nom des commandes et les procédures peuvent varier en fonction du type d'ordinateur ou du système d'exploitation. Veiller à suivre le propre mode d'emploi de l'ordinateur tout en lisant ce qui suit.)

A propos du profil ICC

Le profil ICC (International Color Consortium) est un fichier qui décrit les caractéristiques de l'affichage des couleurs du moniteur LCD. L'utilisation d'une application compatible avec un profil ICC permet de réaliser un affichage très fidèle des couleurs.

• Windows 98/2000/Me/XP utilisent tous les trois le profil ICC.
• Lors de l'installation de Windows 98/2000/Me/XP (décrite ci-après), le profil ICC s'installe également. Si l'on veut uniquement installer le profil ICC, il faut se reporter à la section Installation du profil ICC à la page 76.
• Avec un profil ICC, régler [DISPLAY MODE] sur [STD] ou [OFFICE], et régler [WHITE BALANCE] sur [STD].

Pour Windows 95

Installation des fichiers relatifs au paramétrage du moniteur sous Windows 95. Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows. Les explications qui suivent considèrent que le lecteur de CD-ROM est le lecteur "D".

1. Placer le CD-ROM d'accessoires dans le lecteur de CD-ROM de l'ordinateur.
2. Cliquer sur le bouton [Start]. Dans le menu [Settings], choisir l'option [Control Panel].
3. Double-cliquer sur [Display].
4. Cliquer sur [Settings], sur [Advanced Properties], et sur [Monitor], et enfin sur [Change].
5. Cliquer sur [Have disk], confirmer que le [Copy manufacturer's files from:] est [D:] et ensuite cliquer sur [OK].
6. Confirmer la sélection des caractéristiques du moniteur et ensuite cliquer sur [OK].
7. S'assurer que le moniteur affiche une image, ensuite cliquer sur [Apply].
8. Cliquer sur [OK] et refermer la fenêtre.

Pour Windows 98

Installation des fichiers relatifs au paramétrage du moniteur sous Windows 98, et au réglage du profil ICC du moniteur en tant que valeur par défaut. Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows.

Les explications qui suivent considèrent que le lecteur de CD-ROM est le lecteur "D".

Si la boîte de dialogue "Add New Hardware Wizard" est apparue :

1. Placer le CD-ROM d'accessoires dans le lecteur de CD-ROM de l'ordinateur.
2. Cliquer sur [Next].
3. Cocher la case [Display a list of all the drivers in a specific location, so you can select the driver you want.], ensuite cliquer sur [Next].
4. Lorsque [Models] apparaît, cliquer sur [Have disk], confirmer que le [Copy manufacturer's files from:] est [D:] et ensuite cliquer sur [OK].
5. Confirmer la sélection des caractéristiques du moniteur et ensuite cliquer sur [Next], [Next] et [Finish]. Si la boîte de dialogue "Add New Hardware Wizard" apparaît, répéter les commandes d'installation à partir du point 2.

Si la boîte de dialogue "Add New Hardware Wizard" n'est pas apparue :

1. Placer le CD-ROM d'accessoires dans le lecteur de CD-ROM de l'ordinateur.
2. Cliquer sur le bouton [Start]. Dans le menu [Settings], choisir l'option [Control Panel].
3. Double-cliquer sur [Display].
4. Cliquer sur [Settings], sur [Advanced], et sur [Monitor].
5. Dans [Options], cocher [Automatically detect Plug & Play monitors] et cliquer sur [Change].
6. Cliquer sur [Next].
7. Cocher la case [Display a list of all the drivers in a specific location, so you can select the driver you want.], ensuite cliquer sur [Next].
8. Lorsque [Models] apparaît, cliquer sur [Have disk], confirmer que le [Copy manufacturer's files from:] est [D:] et ensuite cliquer sur [OK].
9. Confirmer la sélection des caractéristiques du moniteur et ensuite cliquer sur [Next], [Next] et [Finish].
10. S'assurer que le moniteur diffuse une image, ensuite cliquer sur [Apply].
11. Cliquer sur [OK] et refermer la fenêtre.

Installation des fichiers relatifs au paramétrage du moniteur et au profil ICC (Pour Windows)

Pour Windows 2000

Installation des fichiers relatifs au paramétrage du moniteur sous Windows 2000, et au réglage du profil ICC du moniteur en tant que valeur par défaut. Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows.

Les explications qui suivent considèrent que le lecteur de CD-ROM est le lecteur "D".

1. Placer le CD-ROM d'accessoires dans le lecteur de CD-ROM de l'ordinateur.
2. Cliquer sur le bouton [Start]. Dans le menu [Settings], choisir l'option [Control Panel].
3. Double-cliquer sur [Display].
4. Cliquer sur [Settings], sur [Advanced], et sur [Monitor].
5. Cliquer sur [Properties], sur [Driver], et sur [Update Driver].
6. Lorsque [Upgrade Device Driver Wizard] apparaît, cliquer sur [Next].
7. Cocher la case [Display a list of the known drivers for this device so that I can choose a specific driver] et cliquer sur [Next].
8. Lorsque [Models] apparaît, cliquer sur [Have disk], et s'assurer que [Copy manufacturer's files from:] est [D:] et cliquer sur [OK].
9. Sélectionner le moniteur dans la liste déroulante et cliquer sur [Next].
10. Cliquer sur [Next], s'assurer que le nom du moniteur apparaît dans l'écran et cliquer sur [Finish]. Si [The Digital Signature Not Found] apparaît, cliquer [Yes].
11. Cliquer sur [Close].
12. Cliquer sur [OK] et refermer la fenêtre.

Pour Windows Me

Installation des fichiers relatifs au paramétrage du moniteur sous Windows Me, et au réglage du profil ICC du moniteur en tant que valeur par défaut. Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows.

Les explications qui suivent considèrent que le lecteur de CD-ROM est le lecteur "D".

Si la boîte de dialogue "Add New Hardware Wizard" est apparue :

1. Placer le CD-ROM d'accessoires dans le lecteur de CD-ROM de l'ordinateur.
2. Cocher la case [Specify the location of the driver [Advanced]] et cliquer [Next].
3. Cocher la case [Display a list of all the drivers in a specific location, so you can select the driver you want.], ensuite cliquer sur [Next].
4. Lorsque [Models] apparaît, cliquer sur [Have disk], et s'assurer que [Copy manufacturer's files from:] est [D:] et cliquer sur [OK].
5. Sélectionner les caractéristiques du moniteur dans la liste et ensuite cliquer sur [Next], [Next] et [Finish]. Si la boîte de dialogue "Add New Hardware Wizard" apparaît, répéter les commandes d'installation à partir du point 2.

Si la boîte de dialogue "Add New Hardware Wizard" n'est pas apparue :

1. Placer le CD-ROM d'accessoires dans le lecteur de CD-ROM de l'ordinateur.
2. Cliquer sur le bouton [Start]. Dans le menu [Settings], choisir l'option [Control Panel].
3. Double-cliquer sur [Display].
4. Cliquer sur [Settings], sur [Advanced], et sur [Monitor].
5. Dans [Options], cocher [Automatically detect Plug & Play monitors] et cliquer sur [Change].
6. Cocher la case [Specify the location of the driver [Advanced]] et cliquer sur [Next].
7. Cocher la case [Display a list of all the drivers in a specific location, so you can select the driver you want.] et cliquer sur [Next].
8. Lorsque [Models] apparaît, cliquer sur [Have disk], et s'assurer que [Copy manufacturer's files from:] est [D:] et cliquer sur [OK].
9. Sélectionner les caractéristiques du moniteur et ensuite cliquer sur [Next], [Next] et [Finish].
10. S'assurer que les caractéristiques du moniteur sont affichés, ensuite cliquer sur [Apply].
11. Cliquer sur [OK] et refermer la fenêtre.

Installation des fichiers relatifs au paramétrage du moniteur et au profil ICC (Pour Windows)

Pour Windows XP

Installation des fichiers relatifs au paramétrage du moniteur sous Windows XP, et au réglage du profil ICC du moniteur en tant que valeur par défaut. Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows.

Les explications qui suivent considèrent que le lecteur de CD-ROM est le lecteur "D".

1. Placer le CD-ROM d'accessoires dans le lecteur de CD-ROM de l'ordinateur.
2. Cliquer sur le bouton [Start]. Sélectionner [Control Panel].
3. Commutation sur "Classic View".
4. Double-cliquer sur [Display].
5. Cliquer sur [Settings], sur [Advanced], et sur [Monitor].
6. Cliquer sur [Properties], sur [Driver], et sur [Update Driver].
7. Lorsque [Hardware Update Wizard] apparaît, cocher la case [Install from a list or specific location [Advanced]] et cliquer sur [Next].
8. Cocher la case [Don't search. I will choose the driver to install.] et cliquer sur [Next].
9. Cliquer sur [Have disk], et s'assurer que [Copy manufacturer's files from:] est [D:] et cliquer sur [OK].
10. Sélectionner le moniteur dans la liste déroulante et cliquer sur [Next]. Si [has not passed Windows Logo testing...] apparaît, cliquer [Continue Anyway].
11. S'assurer que le nom du moniteur apparaît dans l'écran et cliquer sur [Finish].
12. Cliquer sur [Close].
13. Cliquer sur [OK] et refermer la fenêtre.

Installation du profil ICC

Installation du profil ICC du moniteur. (Si l'information relative à l'installation a déjà été installée, alors le profil l'a été également, et il n'est donc plus nécessaire de l'installer.) Les explications qui suivent considèrent que le lecteur de CD-ROM est le lecteur "D".

1. Placer le CD-ROM d'accessoires dans le lecteur de CD-ROM de l'ordinateur.
2. Cliquer sur le bouton [Start]. Dans le menu [Settings], choisir l'option [Control Panel].
3. Double-cliquer sur [Display].
4. Cliquer sur [Settings] et sur [Advanced].
5. Cliquer sur [General] et dans [Compatibility] sélectionner [Apply the new display setting without restarting], ensuite cliquer sur [Color Management].
6. Cliquer sur [Add], et sélectionner CD-ROM comme emplacement du fichier.
7. Choisir le profile de couleur souhaité et cliquer sur [Add].
8. Choisir le profil et cliquer sur [Set As Default].
9. Cliquer sur [OK] et refermer la fenêtre.

- Avec un profil ICC, régler [DISPLAY MODE] sur [STD] ou [OFFICE], et régler [WHITE BALANCE] sur [STD].

Informations sur le profil ColorSync (Pour MacOS)

A propos du profil ColorSync

ColorSync est le système de gestion des couleurs de Apple Computer et il permet de réaliser les caractéristiques de l'affichage de couleurs lors d'une utilisation avec une application compatible. Un profil ColorSync décrit les caractéristiques de couleur du moniteur LCD.

Remarques :

• Le profil ColorSync de ce moniteur fonctionne sous MacOS 8.5 ou version ultérieure.
• Lors de l'utilisation du profil ColorSync, régler [DISPLAY MODE] sur [STD] ou [OFFICE], et régler [WHITE BALANCE] sur [STD].

Configuration du profil ColorSync

Remarques :

• Il est nécessaire que PC Exchange ou File Exchange soient installés sur votre ordinateur.

• Le nom des commandes et les procédures peuvent varier en fonction du type d'ordinateur ou du système d'exploitation. Veiller à suivre le propre mode d'emploi de l'ordinateur tout en lisant ce qui suit :

• Placer le CD-ROM d'accessoires dans le lecteur de CD-ROM de l'ordinateur.

• Copiez le profil à utiliser du CD-ROM dans le dossier profil de ColorSync du dossier système.
• En utilisant ColorSync sur le panneau de configuration, choisir le profil souhaité.

Instructions relatives à l'installation d'un bras conforme VESA

Un bras ou un support conforme à la norme VESA (en vente dans le commerce) peut servir de support au moniteur.

L'acquisition du bras ou du support est laissée à l'appréciation du client.

Lors du choix du bras à installer, veillez à tenir compte des points suivants :

• Le bras doit est compatible avec la norme VESA, et il doit rester un écart d'au moins 75 mm x 75 mm entre les trous prévus pour les vis sur la section à fixer.
• Le bras ne doit ni tomber ni se rompre après l'installation du moniteur.

• Ne pas courber le câble de manière excessive ni y ajouter de rallonge car cela peut conduire à un dysfonctionnement.

• Eteindre l'écran et l'ordinateur et retirer la prise CA de la sortie CA.

• Retirer les câbles.
• Étendre un drap doux sur une surface horizontale adéquate.
• Tout en prenant garde de ne pas endommager le moniteur, déposer avec précautions le moniteur l'écran tourné vers le bas.

1. Retirer les quatre vis et ensuite le support du moniteur.

• Le support a été conçu spécialement pour ce moniteur, ne pas l'utiliser pour un autre équipement ou à d'autres fins.

• il est conseillé de conserver ensemble les quatre vis retirées et le support afin de pouvoir réutiliser le support en le fixant à l'aide de ces quatre vis. L'utilisation d'autres vis risque d'endommager le moniteur.

• Fixer le bras au moniteur à l'aide des quatre vis.

• Les vis servant à fixer le bras doivent être de type M4 d'une longueur de 8 - 10 mm dépassant de la surface à fixer.
  Utiliser d'autres types de vis peut provoquer la chute du moniteur ou un endommagement des pièces internes.

8 - 10 mm

Vis de fixation du bras

Bras

Partie du moniteur à laquelle vient se fixer le bras

1. Raccorder les câbles et le cordon d'alimentation électrique.

Indice
