LL-T1520 - Moniteur SHARP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD couleurs
Marque	SHARP
Modèle	LL-T1520
Taille de l'écran	38 cm (15 pouces) en diagonale
Technologie d'affichage	TFT LCD Super V avancé, anti-éblouissement
Résolution maximale	XGA 1024 x 768 pixels
Nombre de couleurs	16,77 millions (8 bits)
Luminosité	250 cd/m²
Rapport de contraste	400:1
Angle de vision	170° horizontal et vertical

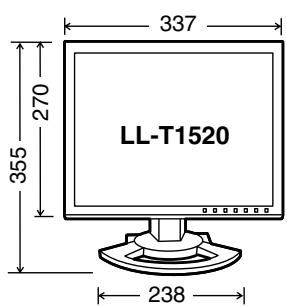

Dimensions (L x P x H)	337 x 185 x 355 mm
Poids (avec support)	Env. 4,9 kg
Poids (sans support)	Env. 3,3 kg
Alimentation électrique	AC 100-240 V, 50/60 Hz
Consommation (max)	36 W
Consommation (veille)	3 W
Entrées vidéo	DVI-I (29 broches), mini D-sub 15 broches analogique
Entrée audio	Mini-prise stéréo
Sortie casque	Mini-prise stéréo
Haut-parleurs intégrés	2 x 1 W
Normes environnementales	TCO'95/'99, ENERGY STAR
Compatibilité VESA	75 x 75 mm
Accessoires inclus	Câble signal analogique, câble audio, disque de paramétrage, mode d'emploi

FOIRE AUX QUESTIONS - LL-T1520 SHARP

Comment connecter le moniteur à mon ordinateur ?

Utilisez le câble de signal analogique fourni (mini D-sub 15 broches) pour une connexion analogique. Branchez-le à la borne d'entrée RVB analogique du moniteur et à la sortie correspondante de l'ordinateur. Serrez les vis. Pour une connexion numérique, achetez un câble DVI-D (modèle NL-C01E) et connectez-le à la borne DVI-I du moniteur.

Comment régler la luminosité et le volume ?

Sans afficher le menu OSD, appuyez sur le bouton ▼ ou ▲. Sélectionnez 'BRIGHT' pour la luminosité ou 'VOLUME' pour le son avec le bouton SELECT, puis réglez avec ▼/▲.

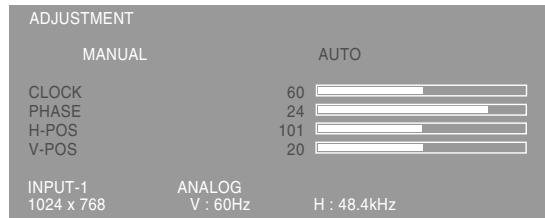

Comment effectuer un réglage automatique de l'image ?

Affichez une image claire pleine écran, puis appuyez sur MENU pour ouvrir le menu ADJUSTMENT. Appuyez sur ▲ pour sélectionner AUTO. Le moniteur effectuera le réglage automatique. Appuyez plusieurs fois sur MENU pour quitter.

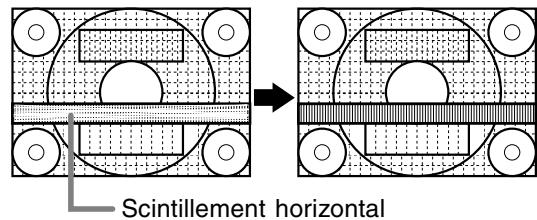

Que faire si l'image scintille ou est déformée ?

Vérifiez d'abord que la fréquence du signal correspond aux caractéristiques techniques (page 86). Effectuez un réglage automatique (p. 78). Si nécessaire, réglez manuellement CLOCK et PHASE dans le menu ADJUSTMENT.

Comment nettoyer l'écran LCD ?

Éteignez le moniteur et débranchez le cordon d'alimentation. Utilisez un chiffon doux et sec (comme une gaze pour lentilles) pour essuyer la dalle LCD. N'utilisez jamais de solvants, alcool ou nettoyants pour vitre. N'appuyez pas trop fort.

Comment verrouiller les réglages pour éviter les modifications involontaires ?

Mettez le moniteur hors tension. Tout en maintenant le bouton MENU enfoncé, appuyez sur le bouton d'alimentation pour rallumer. Continuez jusqu'à ce que 'ADJUSTMENT LOCKED' s'affiche. Pour déverrouiller, répétez l'opération jusqu'à voir 'ADJUSTMENT UNLOCKED'.

Que faire si l'écran reste noir (diode éteinte) ?

Vérifiez que le cordon d'alimentation est correctement branché. Si la diode est orange, le moniteur est en veille : assurez-vous que l'ordinateur est allumé et qu'un signal est envoyé. Si le problème persiste, vérifiez le câble de signal et la sélection de la borne d'entrée (bouton INPUT).

Comment réinitialiser tous les paramètres d'usine ?

Mettez le moniteur hors tension. Maintenez enfoncés les boutons MENU et SELECT, puis appuyez sur le bouton d'alimentation. Continuez jusqu'à ce que 'ALL RESET' s'affiche à l'écran. Les réglages reviendront aux valeurs initiales.

Puis-je utiliser un support VESA avec ce moniteur ?

Oui, le moniteur est conforme à la norme VESA avec un espacement de 75 x 75 mm. Retirez les quatre vis du support d'origine, puis fixez le bras VESA à l'aide de vis M4 d'une longueur de 6 à 8 mm dépassant de la surface.

Quelle est la résolution recommandée ?

La résolution optimale pour le LL-T1520 est 1024 x 768 pixels (XGA). Utilisez cette résolution pour une image nette. Pour les signaux analogiques, effectuez un réglage automatique après changement de résolution.

MODE D'EMPLOI LL-T1520 SHARP

Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

Avis aux utilisateurs américains 64

TCO'95/'99 65

Avis aux utilisateurs européens 67

Avis aux utilisateurs britanniques 68

Avis aux utilisateurs australiens 68

Astuces et mesures de sécurité 69

Description du produit 70

Raccordement, activation et désactivation du moniteur 72

Raccordement du moniteur à un ordinateur 72

Raccordement d'un casque d'écoute (en vente dans le commerce) 74

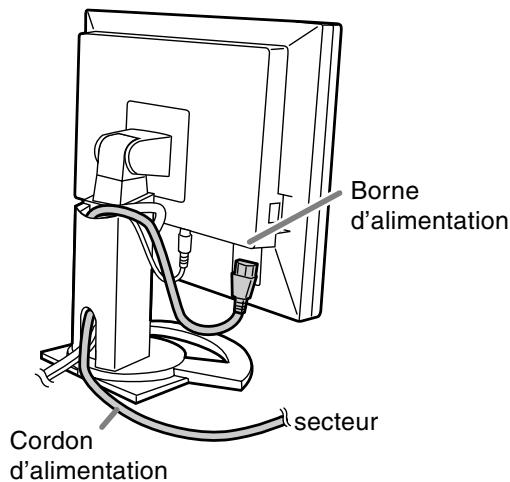

Raccordement du moniteur à une source d'alimentation 74

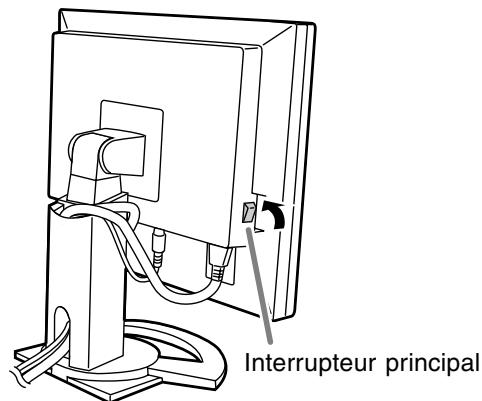

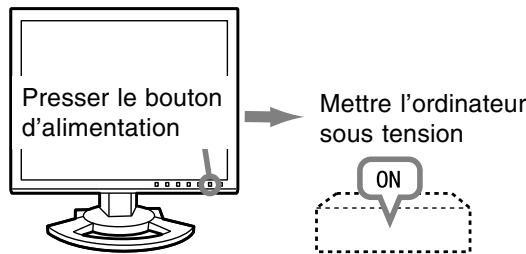

Activation de l'alimentation 74

Inversion entre les bornes d'entrée 75

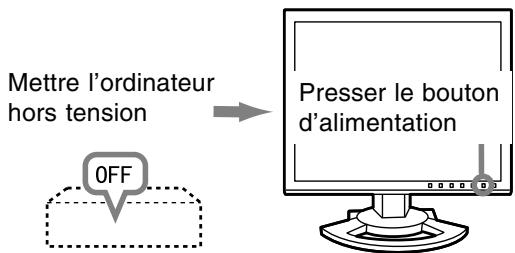

Désactivation de l'alimentation 75

Réglage de l'image au moniteur et volume des haut-parleurs 76

Retour des paramètres aux valeurs initiales 76

Fonction de verrouillage des réglages 76

Réglage du rétro-éclairage 76

Réglage du volume des haut-parleurs 77

Réglage de l'image du moniteur (lors de l'utilisation d'un signal analogique) 78

Réglage automatique de l'image 78

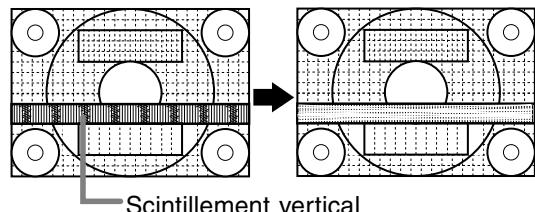

Réglage manuel de l'image 79

Réglage de l'image du moniteur (lors de l'utilisation d'un signal numérique) 82

Entretien et réparation du moniteur 84

Entretien du moniteur 84

Stockage 84

Dépannage 84

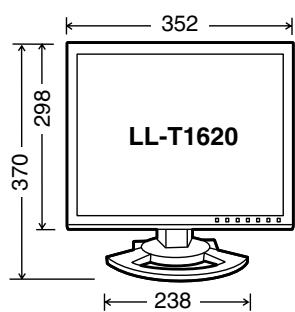

Caractéristiques techniques. 85

Installation des fichiers relatifs au paramétrage du moniteur et au profil ICC (Pour Windows) 88

Informations sur le profil ColorSync (Pour MacOS) 91

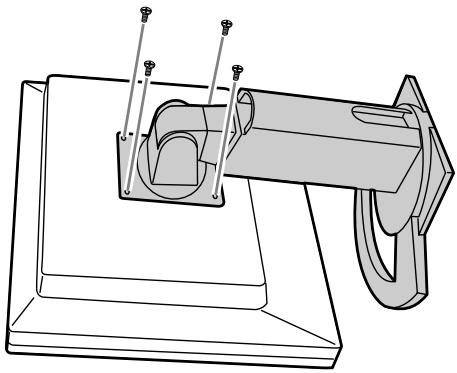

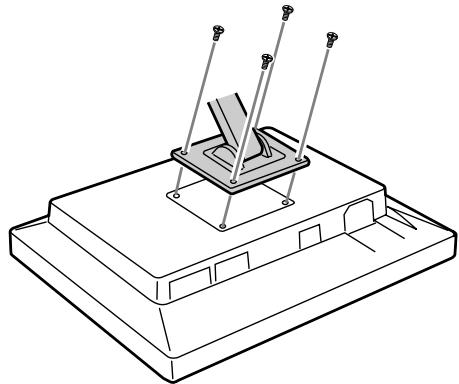

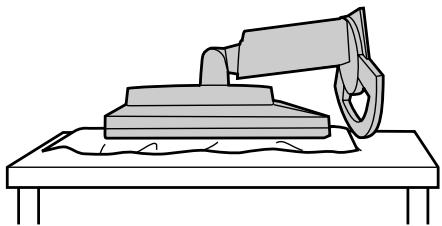

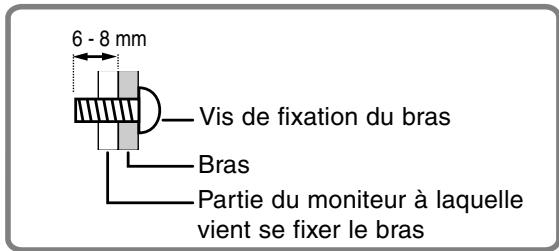

Instructions relatives à l'installation d'un bras conforme VESA 92

Déclaration FCC

AVERTISSEMENT - La réglementation FCC stipule que toute modification/changement non autorisé(e) apporté(e) à cet équipement et non expressément approuvé(e) par le fabricant peut annuler la capacité de l'utilisateur à se servir dudit équipement.

Remarque : Cet équipement a été testé et jugé conforme aux limites d'un appareil numérique de Classe B, conformément à la section 15 de la réglementation FCC.

Ces limites sont destinées à assurer une protection raisonnable contre toute interférence nocive dans le cadre d'une installation résidentielle. Cet équipement génère, utilise et est susceptible d'irradier de l'énergie sous forme de radiofréquences et, s'il n'est pas installé et utilisé conformément aux instructions, est susceptible de provoquer des interférences dommageables aux communications radio. Toutefois, il n'est pas garanti qu'aucune interférence ne surviendra dans le cadre d'une installation particulière. Si cet équipement provoque des interférences dommageables aux réceptions radio ou télévision (interférences pouvant être déterminées en éteignant puis en rallumant le matériel), l'utilisateur est invité à essayer de corriger ces interférences en adoptant une ou plusieurs des mesures suivantes :

• Réorienter ou changer la position de l'antenne réceptrice.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement à une prise électrique située sur un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien spécialisé en TV/radio.

N'utilisez que les câbles et le cordon secteur joints avec l'appareil afin de garantir la conformité à la réglementation FCC relative aux équipements de calcul de classe B.

Déclaration de conformité

Moniteur LCD couleurs SHARP LL-T1520 / LL-T1620

Cet appareil répond à la section 15 de la réglementation FCC. Son utilisation est soumise aux conditions suivantes : (1) cet appareil ne peut causer d'interférences dommageables, et (2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences susceptibles de provoquer un fonctionnement de moindre capacité.

Tiers responsable :

• En sa qualité de partenaire du programme ENERGY STAR, SHARP a fait en sorte que ce produit réponde aux directives ENERGY STAR en matière d'économie d'énergie.

Ce produit contient des soudures étain-plomb ainsi qu'une lampe fluorescente contenant une petite quantité de mercure. Il se peut que la mise au rebut de ces composants soit régie par des réglementations d'ordre environnemental. Pour prendre connaissance des informations relatives à la mise au rebut ou au recyclage, il convient de contacter les autorités locales de votre région ou l'Electronics Industries Alliance à l'adresse suivante : www.eiae.org

LL-T1520-B LL-T1620-B

LL-T1520-H LL-T1620-H

Félicitations !

Vous venez d'acquérir un produit agréé et estampillé TCO'95 ou TCO'99 ! Notre choix vous permet de disposer désormais d'un produit développé pour être utilisé dans un environnement professionnel. Votre achat a également contribué à réduire les nuisances pesant sur l'environnement et à favoriser le développement de produits électroniques adaptés à ce dernier.

Ce produit répond aux critères exigés par le programme TCO'95 ou TCO'99, qui assure la labellisation internationale et environnementale des ordinateurs personnels. Le programme de labellisation a été développé sous la forme d'une initiative conjointe mise sur pied par la TCO (Confédération suédoise des employés professionnels), Svenska Naturskyddsföreningen (Société suédoise pour la protection de la nature), Statens Energimyndighet (l'Administration nationale suédoise de l'énergie) et SEMKO AB.

Les critères d'agrément couvrent un large éventail de domaines : environnement, ergonomie, facilité d'utilisation, émission de champs électriques et magnétiques, consommation énergétique et électrique, sécurité et incendie.

Pourquoi avons-nous des ordinateurs certifiés « respectueux de l'environnement » ?

Dans de nombreux pays, la labellisation environnementale est devenue une méthode bien établie pour encourager l'adaptation des biens de consommation et des services à l'environnement. En ce qui concerne les ordinateurs et autres appareils électroniques, le problème principal réside dans le fait que des substances nocives pour l'environnement sont utilisées à la fois pour le produit en lui-même et pour son processus de fabrication. Étant donné qu'il n'est jusqu'à présent pas possible de recycler de façon satisfaisante la majorité des pièces d'équipement électronique, la majeure partie de ces substances potentiellement nuisibles finissent tôt ou tard dans la nature.

D'autres caractéristiques d'un ordinateur, comme ses niveaux de consommation électrique, revêtent également une grande importance du double point de vue de l'environnement de travail (interne) et de l'environnement naturel (externe). Étant donné que toutes les méthodes de production d'électricité exercent un effet négatif sur l'environnement (notamment des pluies acides, des rejets à effet de serre, des déchets radioactifs), il est vital d'économiser l'énergie. Dans les bureaux, les appareils électriques sont souvent laissés allumés en permanence, et gaspillent ainsi une certaine quantité d'énergie.

Qu'implique la labellisation environnementale ?

Les exigences environnementales ont été développées par Svenska Naturskyddsföreningen (Société suédoise pour la protection de la nature). Ces exigences imposent des restrictions à la présence et à l'usage de métaux lourds, de retardateurs de flamme au brome et au chlore, des CFC (fréons) et des solvants chlorés - parmi d'autres choses. Le produit doit être préparé pour être recyclé et le fabricant est dans l'obligation de mener une politique environnementale à laquelle il doit souscrire dans chaque pays où la société met en œuvre sa politique opérationnelle.

Les impératifs énergétiques exigent qu'au terme d'une certaine période d'inactivité, l'ordinateur et/ou l'écran limite sa consommation électrique à un niveau inférieur (en une ou plusieurs phases). La durée de réactivation de l'ordinateur devra être raisonnable pour l'utilisateur.

Vous trouverez ci-dessous un bref résumé des exigences environnementales auxquelles répond ce produit. Le document répertoriant l'ensemble des critères environnementaux peut être commandé à l'adresse suivante :

TCO Development

SE-114 94 Stockholm, Sweden

Fax: [phone]

Email (Internet): [e-mail]

Les informations actualisées relatives aux produits agréés et labellisés TCO'99 peuvent également être obtenues via Internet, à l'adresse : http://www.tco-info.com/

Exigences environnementales

Retardateurs de flamme

Les retardateurs de flamme sont présents dans les cartes à circuits imprimés, les câbles, les fils, les boîtiers et enceintes closes. Leur objectif est de prévenir, ou tout au moins de retarder, la propagation du feu. Jusqu'à 30 % du plastique contenu dans un boîtier d'ordinateur peut être composé de substances retardatrices de flamme. La plupart des retardateurs de flamme contiennent du brome ou du chlore, lesquels sont chimiquement apparentés à un autre groupe de produits toxiques pour l'environnement, les PCB.

Tant les retardateurs de flamme contenant du brome ou du chlore que les PCB sont soupçonnés de provoquer des effets graves sur la santé, y compris des dommages au mode de reproduction des oiseaux et des mammifères piscivores (dommages dus aux processus d'accumulation biologique*). Des retardateurs de flamme ont été trouvés dans le sang humain et les chercheurs redoutent les perturbations qui pourraient survenir dans le développement des fœtus.

Les normes TCO'95 et TCO'99 ad hoc exigent que les composants plastiques pesant plus de 25 grammes ne contiennent pas de retardateurs de flamme à base de chrome ou de chlore à liaison organique. Les retardateurs de flamme sont autorisés dans les cartes de circuits imprimés étant donné qu'il n'existe aucune substance de substitution possible.

Cadmium **

Le cadmium est présent dans les batteries rechargeables et dans les couches génératrices de couleur de certains écrans d'ordinateur. Le cadmium affecte le système nerveux et il est toxique à doses élevées.

La norme TCO'95 correspondante stipule que les batteries ne doivent pas contenir plus de 25 ppm (particules par million) de cadmium. Les couches génératrices de couleur des écrans d'ordinateur ne doivent pas contenir de cadmium du tout.

La norme TCO'99 correspondante stipule que les batteries, les couches génératrices de couleur des écrans d'ordinateur ainsi que les composants électriques ou électroniques ne peuvent pas contenir de cadmium.

Mercure **

On trouve parfois du mercure dans les batteries, les relais et les commutateurs. Il affecte le système nerveux et il est toxique à doses élevées. La norme TCO'95 stipule que les batteries ne peuvent pas contenir plus de 25 ppm (particules par million) de mercure. La norme TCO'99 appropriée stipule que les batteries ne devraient pas contenir de mercure.

Les deux normes, TCO'95 et TCO'99, exigent qu'aucune trace de mercure ne soit présente dans aucun des composants électriques ou électroniques liés à l'appareil labellisé. Il y a cependant une exception à ce principe. Pour l'instant, le mercure reste autorisé dans le système rétroéclairé des moniteurs plats, étant donné qu'il n'existe actuellement aucune substance de substitution disponible dans le commerce.

TCO envisage d'éliminer cette exception dès qu'une alternative sans mercure sera disponible.

CFC (fréons)

Les normes TCO'95 et TCO'99 ad hoc stipulent que l'on ne peut utiliser ni CFC, ni HCFC durant les processus de fabrication et d'assemblage du produit. Les CFC (fréons) sont parfois utilisés pour nettoyer les cartes de circuits imprimés. Les CFC dégradent l'ozone et endommagent la couche d'ozone de la stratosphère, provoquant une intensification du rayonnement ultraviolet sur la terre, laquelle produit à son tour une augmentation du risque de cancer de la peau (mélanome malin).

Plomb**

On trouve du plomb dans les tubes cathodiques, les écrans d'affichage, les soudures et les condensateurs. Le plomb affecte le système nerveux et, à doses plus élevées, est responsable du saturnisme (empoisonnement au plomb). Les normes TCO'95 et TCO'99 autorisent le recours au plomb étant donné qu'aucun produit de remplacement n'a encore été développé.

• La bio-accumulation se définit comme étant l'accumulation de substances dans les organismes vivants.

**Le plomb, le cadmium et le mercure sont des métaux lourds s'accumulant dans les organismes biologiques.

Avis aux utilisateurs européens

Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

Destiné aux clients britanniques

IMPORTANT

Les fils du câble d'alimentation portent le code de couleurs suivant :

VERT/JAUNE

: Terre

BLEU

: Neutre

MARRON

: Phase

Étant donné que les fils du câble d'alimentation de cet appareil peuvent ne pas correspondre aux marques colorées identifiant les bornes de votre prise, veuillez procéder de la manière suivante.

Le fil VERT/JAUNE doit être connecté à la borne de la prise marquée de la lettre E ou du symbole de terre ou colorée en vert ou en vert/jaune.

Le fil BLEU doit être connecté à la borne marquée de la lettre N ou colorée en noir.

Le fil MARRON doit être connecté à la borne marquée de la lettre L ou colorée en rouge.

Assurez-vous que votre appareil est correctement connecté ; si vous avez le moindre doute, consultez un électricien qualifié.

ATTENTION : CET APPAREIL DOIT ÊTRE CONNECTÉ À UNE PRISE DE TERRE.

Avis aux utilisateurs australiens

Demandes d'intervention

Si une intervention sur l'appareil s'avère nécessaire, veuillez contacter votre revendeur ou Sharp Corporation Australia au numéro 1 300 13 50 22, qui vous communiquera les coordonnées du centre d'entretien agréé Sharp le plus proche de votre domicile.

Astuces et mesures de sécurité

• Le module à cristaux liquides qui intègre ce moniteur à cristaux liquides a été conçu selon une technologie de haute précision. Néanmoins, il se peut que des pixels lumineux ou des pixels blancs apparaissent de manière constante. Il se peut également que des irrégularités dans la couleur et dans la luminosité apparaissent en fonction de l'angle de visualisation. Il faut noter que ces phénomènes sont courants chez les moniteurs à cristaux liquides et qu'il ne s'agit en aucune manière d'un dysfonctionnement.
• Ne pas laisser le moniteur en veille inutilement pendant de longues périodes, car cela pourrait provoquer l'apparition d'images rémanentes.
• Si la luminosité est ajustée à son réglage minimum, il peut s'avérer difficile de consulter le moniteur.
• La qualité du signal de l'ordinateur peut influencer la qualité de l'affichage du moniteur. Il est recommandé d'utiliser un ordinateur capable d'émettre des signaux vidéo de haute qualité.
• Ne pas faire subir de coups, légers ou forts, au moniteur avec des objets durs.
• Il faut savoir que la société Sharp décline toute responsabilité en cas d'erreur survenue durant l'utilisation par le client ou une tierce personne, ainsi qu'en cas de dysfonctionnement ou d'un endommagement causé au produit en cours d'utilisation, excepté lorsqu'un dédommagement sous garantie est reconnu par la loi.
• Ce moniteur ainsi que ses accessoires sont susceptibles d'évoluer sans avis préalable.

Lieu d'installation

• Ne pas utiliser le moniteur dans un endroit faiblement ventilé, poussiéreux, relativement humide, ou encore là où il est susceptible d'entrer en contact avec de l'huile ou de la vapeur, car cela pourrait provoquer un début d'incendie.
• S'assurer que le moniteur ne va pas entrer en contact avec de l'eau ou d'autres fluides. S'assurer que des agrafes ou des attaches trombones ne pénètrent pas à l'intérieur du moniteur, car cela pourrait provoquer un début d'incendie ou un risque de chocs électriques.
• Ne pas installer le moniteur au-dessus d'objets instables ou dans des endroits peu sûrs. Ne pas permettre au moniteur de subir des chocs importants ou l'influence de vibrations. Laisser tomber le moniteur peut l'endommager sérieusement.
• Ne pas utiliser le moniteur dans des endroits où il est susceptible d'être exposé à la lumière directe du soleil, à proximité d'une source de chaleur ou partout ailleurs où il risque d'être soumis à des températures élevées ; cela peut mener à des dégagements excessifs de chaleur et conduire à un début d'incendie.

Le cordon d'alimentation électrique

• Ne pas endommager le cordon d'alimentation, ne pas déposer d'objets lourds sur le cordon, ne pas l'étendre ni le plier de manière excessive. Ne pas y ajouter de rallonge non plus. Tout endommagement au cordon d'alimentation peut entraîner un début d'incendie ou des chocs électriques.
• Insérer la prise d'alimentation directement dans la prise murale d'alimentation secteur. L'ajout d'une rallonge peut entraîner une surchauffe, voire un début d'incendie.

Moniteur et liste des accessoires

• S'assurer que les éléments suivants sont bien présents dans l'emballage :
• Moniteur LCD (1)
• Câble de signal analogique (1) (nom du modèle : QCNW-1041MPZZ)
• Câble audio (1) (nom du modèle : QCNW-1068MPZZ)
• Disque utilitaire (pour Windows/Macintosh) (1)
• Mode d'emploi (1)

Remarques :

• Le câble de signal numérique (broche DVI-D24 - broche DVI-D24) est à acheter séparément. (nom du module : NL-C01E)
• Le câble de signal analogique (broche DVI-I29 - D-sub 15 broches) est à acheter séparément. (nom du modèle : NL-C02E)
• Il est conseillé de ne pas se débarrasser du carton d'emballage au cas où le moniteur doit être transporté.
• La société Sharp détient les droits d'auteur concernant les programmes enregistrés sur le disque utilisé. Ne pas reproduire sans autorisation préalable.
• Il se peut que la forme des accessoires fournis diffère légèrement de celle des accessoires décrits dans ce manuel.

Étendue du mode d'emploi

• Dans ce manuel, [WindowsXP] fera référence à Microsoft Windows XP, [WindowsMe] à Microsoft Windows Millennium, [Windows2000] à Microsoft Windows 2000, [Windows98] à Microsoft Windows 98, [Windows95] à Microsoft Windows 95, et [Windows3.1] à la version 3.1 de Microsoft Windows ; lorsqu'il n'y aura pas lieu de désigner les programmes, le terme [Windows] sera utilisé.
• Microsoft et Windows sont des marques déposées de la Microsoft Corporation.
• Macintosh est une marque déposée de Apple Computer, Inc.

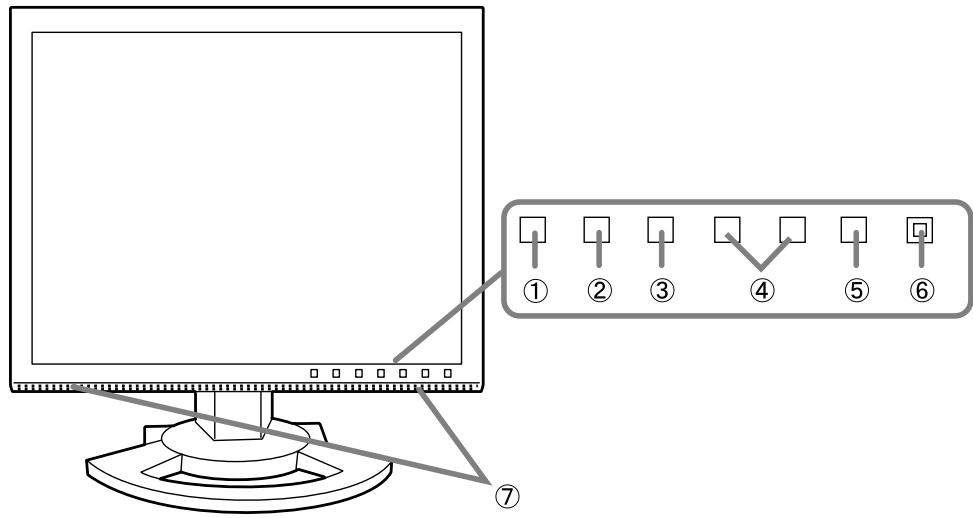

1. Bouton INPUT Pour passer d'une borne d'entrée du signal à l'autre. (Borne d'entrée du RVB analogue ↔ Borne d'entrée DVI-I)
2. Bouton MENU. Ce bouton est utilisé pour faire apparaître, sélectionner et refermer le menu OSD (On Screen Display).
3. Bouton SELECT. Ce bouton est utilisé pour sélectionner les options du menu lorsque le menu OSD est affiché à l'écran du moniteur.
4. ↓▶ boutons Lorsque le menu OSD est affiché : Ces boutons sont utilisés pour augmenter ou diminuer la valeur de l'option sélectionnée.

Lorsque le menu OSD n'est pas affiché :

Ces boutons sont utilisés pour ajuster la luminosité du rétroéclairage et le volume des enceintes.

1. Bouton d'alimentation
2. Diode d'alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cette diode est éclairée en vert lorsque le moniteur est en cours d'utilisation, et en orange lorsqu'il se trouve en mode veille (économie d'énergie).
3. Haut-parleurs. Les signaux audio entrant via le moniteur et via un appareil extérieur connecté au moniteur peuvent être écoutés.

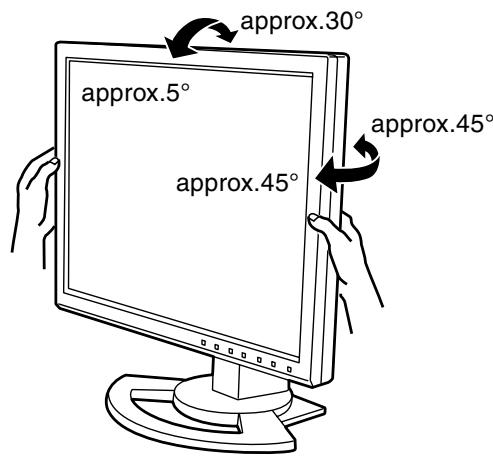

Réglage de l'inclinaison et de la rotation du moniteur

Maintenir légèrement les deux côtés du moniteur et l'ajuster jusqu'à obtenir un angle de visualisation adapté.

Remarque :

Lors du réglage de l'inclinaison et du réglage de l'écran, une pression anormale des mains sur le panneau de l'écran à cristaux liquides peut entraîner l'endommagement de celui-ci.

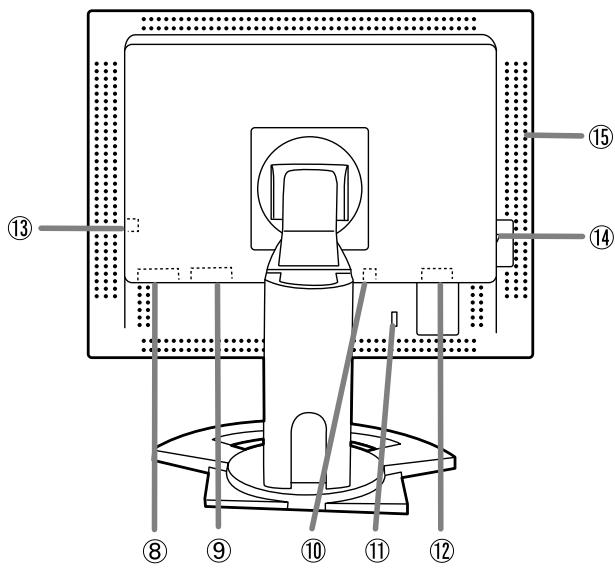

Description du produit

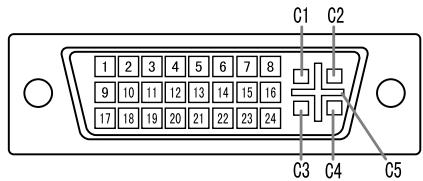

1. Borne d'entrée DVI-I. La borne de sortie numérique RVB ou la borne de sortie analogique RVB de l'ordinateur peut être raccordée ici.
2. Pour la connexion numérique, le moniteur peut être connecté aux ordinateurs suivants possédant une borne de sortie DVI standard (DVI-D24 broches ou DVI-I29 broches). (Notez que l'affichage peut ne pas apparaître correctement selon l'ordinateur connecté.) LL-T1520: Ordinateurs compatibles avec une sortie XGA LL-T1620: Ordinateurs compatibles avec une sortie SXGA
3. Des câbles vendus séparément sont nécessaires pour la connexion. Pour la connexion à la borne de sortie numérique RVB: Câble de signal numérique (nom du module: NL-C01). Pour la connexion à la borne de sortie analogique RVB: Câble de signal analogique (nom du module: NL-C02).

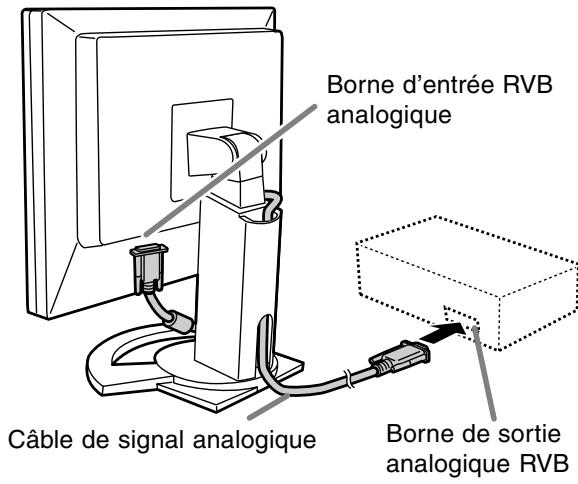

4. Borne d'entrée RVB analogique : le câble de signal analogique est raccordé. Le câble de signal analogique fourni doit être utilisé.

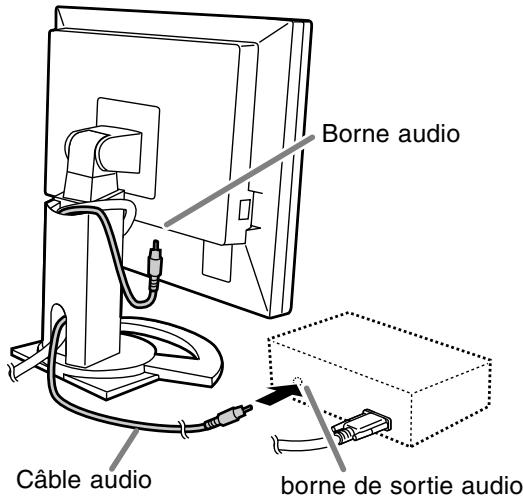

5. Borne audio : la borne de sortie audio d'un ordinateur peut y être connectée. Le câble audio fourni doit être utilisé.
6. Ancrage du verrou de sécurité : en installant un verrou de sécurité (en vente dans le commerce) sur le point d'ancrage du verrou, le moniteur reste fixé et ne peut donc pas être transporté.

Les trous de prévention antivol sont adaptés aux systèmes de sécurité Kensington Micro Saver.

1. Borne d'alimentation

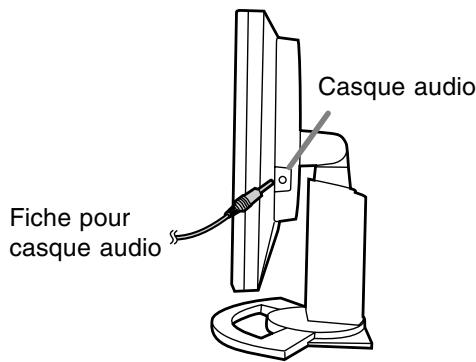

2. Fiche pour casque audio : un casque audio (en vente dans le commerce) peut y être connecté.
3. Interrupteur principal
4. Ouvertures de ventilation : remarque : ne jamais obstruer les ouvertures de ventilation car cela peut entraîner une surchauffe à l'intérieur du moniteur et provoquer un dysfonctionnement.

Raccordement, activation et désactivation du moniteur

Attention :

• Lors du raccordement, s'assurer que l'alimentation tant du moniteur que de l'ordinateur est désactivée.
• Ne pas courber le câble de manière excessive ni y ajouter de rallonge car cela peut provoquer un dysfonctionnement.

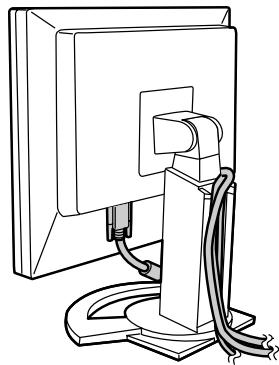

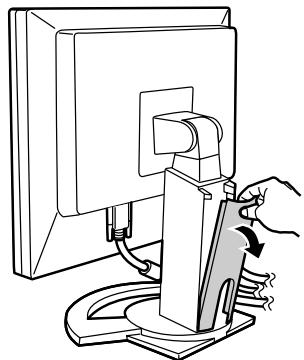

Rangement du câble

Au besoin, l'excédent de câble peut être logé dans le support.

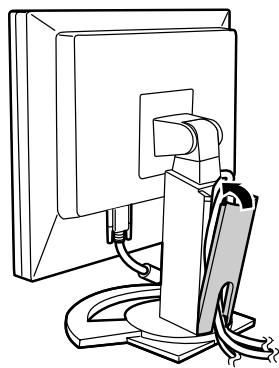

1. Retirer le cache.

Pousser doucement sur le dessus du cache, vers soi.

1. Disposer le câble à l'arrière du support.

1. Remettre le cache en place.

Attention de ne pas coincer le câble.

• En cas de difficulté pour remettre le cache, ne pas forcer. Regarder où les câbles sont coincés.

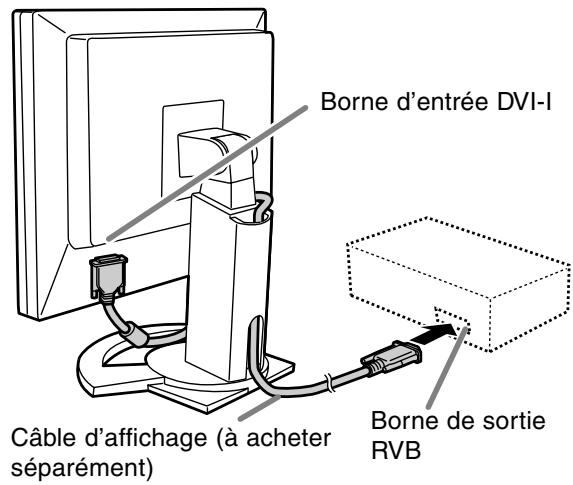

Raccordement du moniteur à un ordinateur

Raccordement avec le câble de signal analogique fourni

Connecter le câble de signal analogique fourni à la borne d'entrée RVB analogique du moniteur et à la borne de sortie RVB analogique de l'ordinateur.

• Tout en prêtant attention à la direction du connecteur, insérer fermement le câble de signal à cet endroit et desserrer les vis des deux côtés.

S'il s'agit d'un D-sub à 15 broches sur 2 rangées pour Apple Power Macintosh, installer un adaptateur de conversion Macintosh (en vente dans le commerce) sur le câble de signal analogique.

Raccordement avec un câble d'affichage vendu séparément

Le câble d'affichage vendu séparément permet de raccorder la borne d'entrée DVI du moniteur et la borne de sortie RVB analogique de l'ordinateur.

Raccordement, activation et désactivation du moniteur

Lors du raccordement à la borne de sortie RVB numérique :

• Utiliser un câble de signal numérique (nom du modèle : NL-C01E).
• Pour la connexion numérique, le moniteur peut être connecté aux ordinateurs suivants possédant une borne de sortie DVI standard (DVI-D 24 broches ou DVI-I 29 broches). (Notez que l'affichage peut ne pas apparaître correctement selon l'ordinateur connecté.)

LL-T1520 : ordinateurs compatibles avec une sortie XGA.

LL-T1620 : ordinateurs compatibles avec une sortie SXGA.

Lors du raccordement à la borne de sortie RVB analogique :

• Utiliser un câble de signal analogique (nom du modèle : NL-C02E).

• Tout en prêtant attention à la direction du connecteur, insérer fermement le câble de signal à cet endroit et desserrer les vis des deux côtés.

Configurer le moniteur comme suit lors de l'établissement d'un raccordement numérique avec un Power Mac au moyen d'un adaptateur ADC-DVI fabriqué par Belkin. (Le fonctionnement a été vérifié avec le Power Mac G4 M7627J/A).

• Ces réglages doivent être effectués alors que le Power Mac est éteint.
• L'écran des réglages disparaît automatiquement environ 30 secondes après la dernière commande.
• Après avoir branché le cordon d'alimentation, activer la source d'alimentation principale du moniteur.
• Presser simultanément les boutons ◀ et ▶, ainsi que le bouton d'alimentation (c'est-à-dire allumer le moniteur).

1. Définir le paramètre sur "ON" avec les boutons.
2. Ne pas régler sur [ON] si vous n'utilisez pas d'adaptateur ADC-DVI Belkin ; cela risque de perturber l'affichage.
3. Appuyer sur le bouton MENU. Cette opération clôt la configuration.

Connecter le câble audio fourni.

Quand le câble audio fourni est connecté à la borne de sortie audio de l'ordinateur, le son de l'ordinateur connecté est émis par les enceintes du moniteur. Il est aussi possible d'utiliser la prise casque du moniteur.

• Lors de l'achat d'un câble dans le commerce, choisir un câble sans résistance.

Raccordement d'un casque d'écoute (en vente dans le commerce).

Un casque d'écoute (en vente dans le commerce) peut être raccordé.

Remarques :

• Lorsque les casques audio sont connectés, aucun son ne peut être émis à partir des haut-parleurs du moniteur.

Raccordement du moniteur à une source d'alimentation.

Activation de l'alimentation.

1. Activer la source d'alimentation principale du moniteur.

• Pour allumer et éteindre avec l'interrupteur principal, toujours laisser un intervalle d'au moins 5 secondes. Une manœuvre trop rapide risque de causer des dysfonctionnements.
• Presser le bouton d'alimentation du moniteur. La diode d'alimentation s'allumera en orange.
• Mettre l'ordinateur sous tension.

Quand un signal arrive en entrée en provenance de l'ordinateur, la diode d'alimentation s'allume en vert, et l'écran s'affiche (après la mise sous tension, il peut s'écouler un peu de temps avant que l'image ne s'affiche).

• Si la borne d'entrée à laquelle l'ordinateur est raccordé n'a pas été sélectionnée, l'image ne s'affichera pas. Au besoin, intervertir la sélection des bornes d'entrée.

Remarques : (avec un signal analogique)

• En cas de première utilisation du moniteur ou après avoir modifié les paramètres système en cours d'utilisation, effectuer un réglage automatique de l'écran. (p.78)
• En cas de raccordement à un ordinateur portable, si l'écran de ce dernier est réglé de façon à afficher en même temps, l'écran MS-DOS peut ne pas s'afficher correctement. Dans ce cas, modifier les paramètres afin que le moniteur soit le seul à afficher.

Inversion entre les bornes d'entrée

Utiliser le bouton INPUT pour basculer entre les bornes d'entrée.

Borne d'entrée RVB analogique

Borne d'entrée DVI-I (numérique)

Borne d'entrée DVI-I (analogique)

Déactivation de l'alimentation

1. Mettre l'ordinateur hors tension.
2. Presser le bouton d'alimentation du moniteur. La diode d'alimentation s'éteint.

Si le moniteur n'a pas été utilisé pendant une période de temps prolongée, couper l'alimentation principale du moniteur, puis débrancher la prise d'alimentation de la prise murale.

Réglage de l'image au moniteur et volume des haut-parleurs

Pour le signal analogique

1. Effectuer tout d'abord un réglage automatique. (p. 78)
2. Effectuer au besoin un réglage manuel. (p. 79)

Pour le signal numérique

Le moniteur peut généralement être utilisé sans réglage. Effectuer au besoin un réglage manuel. (p. 82)

Remarque :

• Tous les réglages seront sauvegardés, même après la mise hors tension du moniteur.

Retour des paramètres aux valeurs initiales

Retour de tous les paramètres de réglage aux valeurs initiales

Tous les paramètres peuvent revenir à leurs valeurs initiales définies en usine par une seule commande.

1. Mettre l'ordinateur hors tension.
2. Presser simultanément les boutons MENU et SELECT, ainsi que le bouton d'alimentation (c'est-à-dire réactiver l'alimentation).

Continuez à presser le bouton jusqu'à ce que [ALL RESET] s'affiche. Le retour aux valeurs initiales est terminé quand le message affiché disparaît.

Remarque :

• Pendant que ALL RESET est affiché à l'écran du moniteur, les boutons de commande ne sont plus opérationnels.
• Il n'est pas possible de revenir aux valeurs initiales lorsque le réglage est verrouillé. Déverrouillez les réglages avant de tenter d'utiliser les boutons de commande.

R.A.Z. du menu ADJUSTMENT

Les paramètres de réglage du menu ADJUSTMENT pour le signal analogique peuvent revenir à leurs valeurs initiales définies en usine.

1. Mettez l'ordinateur sous tension.
2. Pressez simultanément les boutons MENU et ◀, ainsi que le bouton d'alimentation. Lorsque [RESET] apparaît à l'écran du moniteur, le retour aux valeurs initiales est exécuté.

Remarque :

• Il n'est pas possible de revenir aux valeurs initiales lorsque le réglage est verrouillé. Déverrouillez les réglages avant de tenter d'utiliser les boutons de commande.

Fonction de verrouillage des réglages

En désactivant les boutons de commande (c'est-à-dire en les verrouillant), toute tentative de modification des valeurs sera vaine.

1. Mettez l'ordinateur hors tension.
2. Pressez simultanément les boutons MENU et d'alimentation (c'est-à-dire allumez le moniteur). Continuez à presser le bouton jusqu'à ce que [ADJUSTMENT LOCKED] s'affiche. Le verrouillage est activé quand le message est affiché.

Remarque :

• Lorsque le verrouillage est actif, tous les boutons autres que le bouton d'alimentation ne sont plus opérationnels.

Désactivation du verrouillage des réglages

1. Mettre l'ordinateur hors tension.
2. Presser simultanément les boutons MENU et d'alimentation (c'est-à-dire allumer le moniteur). Continuer à presser le bouton jusqu'à ce que [ADJUSTMENT UNLOCKED] s'affiche. Le verrouillage est désactivé quand le message est affiché.

Réglage du rétro-éclairage

Opérer les commandes sans que le menu du moniteur actif (OSD) ne soit affiché. Si le menu OSD est affiché, presser le bouton MENU (plusieurs fois si nécessaire) et commencer la procédure lorsque le menu a disparu.

1. Sans que le menu OSD ne soit affiché, presser le bouton ou le bouton .

1. S'assurer que "BRIGHT" est sélectionné. S'il n'est pas sélectionné, appuyer sur le bouton SELECT et sélectionner "BRIGHT".
2. Régler au moyen du bouton (plus nombre) ou du bouton (plus clair).

Remarque :

• Le menu à l'écran pour le réglage disparaît quelques secondes après la première opération.

Réglage de l'image au moniteur et volume des haut-parleurs

Réglage du volume des haut-parleurs

Opérer les commandes sans que le menu du moniteur actif (OSD) ne soit affiché. Si le menu OSD est affiché, presser le bouton MENU (plusieurs fois si nécessaire) et commencer la procédure lorsque le menu a disparu.

1. Sans que le menu OSD ne soit affiché, presser le bouton ou le bouton .

1. S'assurer que "VOLUME" est sélectionné. S'il n'est pas sélectionné, appuyer sur le bouton SELECT et sélectionner "VOLUME".
2. Régler au moyen du bouton (diminue) ou du bouton (augmenter).

Remarque :

• Le menu à l'écran pour le réglage disparaît quelques secondes après la première opération.

Réglage automatique de l'image

Les options CLOCK, PHASE, H-POS, V-POS du menu ADJUSTMENT peuvent être ajustées automatiquement.

Remarque :

• Lors de la toute première installation du moniteur, ou après avoir changé un des paramètres de la configuration du système, effectuer un réglage automatique de l'écran avant l'utilisation.

Affichage à l'écran pour le réglage automatique

D'abord afficher une image qui rend la totalité de l'écran du moniteur très lumineuse.

Si l'on se trouve sous un environnement Windows, on peut se servir du Modèle de réglage se trouvant sur le disque utilisé.

Ouverture de la mire de réglage (pour Windows)

Les explications qui suivent sont valables pour les versions 95/98/2000/Me/XP de Windows et considérer que le lecteur de disquettes est le "lecteur A".

• Si le lecteur de disquette utilisé est autre que [Drive A], lorsque [Drive A] ou [A:] apparaît, il convient de remplacer "A" par le nom du lecteur utilisé dans la pratique.
• Placer la disque utilisée (fournie) dans le lecteur A de l'ordinateur.
• Ouvrir [Poste de travail] et sélectionner [3 ½ Floppy [A:]]. Sous Windows 3.1, ouvrir le [Gestionnaire de fichiers] et sélectionner le lecteur A.
• Double-cliquer sur [Adj_uty.exe] pour lancer le programme de réglage. Le modèle de réglage apparaîtra.

Après avoir effectué les réglages, appuyer sur la touche [Échap] de l'ordinateur pour quitter le programme de réglage.

Remarques :

• Si le mode d'affichage de l'ordinateur est réglé sur 65 000 couleurs, il est possible de voir différents niveaux de couleurs dans chaque mire de couleurs, ou il se peut que l'échelle de gris ait l'air colorée. (Ceci est dû aux caractéristiques techniques du signal d'entrée ; il ne s'agit pas d'un dysfonctionnement.)

Comment procéder aux réglages

1. Appuyer sur le bouton MENU. Le menu ADJUSTMENT s'affiche.

2. Appuyer sur le bouton ▶

Le moniteur s'assombrit et [ADJUSTING] est affiché. Au bout de quelques secondes, la boîte de dialogue ADJUSTMENT réapparaît. (Le réglage automatique est à présent terminé.)

1. Appuyer 4 fois sur le bouton MENU pour faire disparaître le menu OSD.

Remarques :

• Dans la plupart des cas, le réglage automatique s'avère suffisant.
• Il peut ne pas être possible de réaliser un ajustement correct avec le premier ajustement automatique. Dans ce cas, essayer de répéter l'ajustement automatique 2 ou 3 fois.
• Si nécessaire, en raison d'un des facteurs suivants, des réglages manuels (p. 79) peuvent être effectués après un réglage automatique.
• Lorsqu'un réglage fin est nécessaire.
• Lorsque les signaux vidéo d'entrée de l'ordinateur sont de type Composite Sync ou Sync On Green. (Il se peut que le réglage automatique soit impossible.)
• Lorsque [OUT OF ADJUST] est affiché. (Lorsque le moniteur affiche une image complètement noire, il se peut que le réglage automatique de l'écran ne soit pas opérationnel. Lors de la réalisation d'un réglage automatique, veiller soit à utiliser le modèle de réglage, soit à essayer d'afficher une image très claire.)
• Il peut ne pas être possible de réaliser un ajustement correct selon ce qui est affiché sur l'écran - images animées, commandes MS-DOS, etc.

Réglage manuel de l'image

Des réglages peuvent être effectués au moyen du menu du moniteur actif (OSD) proposé.

Affichage à l'écran pour le réglage

Si l'on se trouve sous un environnement Windows, ouvrir le Modèle de réglage se trouvant sur le disque utilisé. (p. 78)

Si le système utilisé ne se trouve pas sous un environnement Windows, il est impossible d'utiliser le Modèle de Réglage. C'est pourquoi il s'agit d'afficher une image rendant la totalité de l'écran clair et de régler celui-ci en inspectant visuellement sa nuance réelle.

Ce chapitre aborde la procédure de réglage de l'écran au moyen du Modèle de réglage (pour Windows)

Comment procéder aux réglages

1. Presser le bouton MENU.

Le menu ADJUSTMENT s'affiche.

À ce moment, des options de menu peuvent être réglées.

À chaque fois que le bouton MENU est pressé, le menu suivant est sélectionné. (le menu ADJUSTMENT → GAIN CONTROL → COLOR

CONTROL → MODE SELECT → OSD disparaît)

Remarques :

• Le menu OSD disparaît automatiquement environ 30 secondes après la dernière commande.

Menu ADJUSTMENT

MANUEL : Les options individuelles du menu sont réglées manuellement.

AUTO : Chaque option du menu est réglée automatiquement.

Remarques :

• Appuyer sur le bouton ▸ pour sélectionner [AUTO].
• Pour choisir une option du menu : bouton SELECT
• Pour passer au menu suivant : bouton MENU

CLOCK (HORLOGE)

L'illustration suivante montre comment le réglage doit s'opérer de manière à ce que le scintillement vertical soit minimisé. (Boutons ◂)

PHASE

L'illustration suivante montre comment le réglage doit s'opérer de manière à ce que le scintillement horizontal soit minimisé. (Boutons ◂)

Remarque :

• Les réglages de la PHASE ne doivent être effectués qu'après avoir réglé l'HORLOGE correctement.

H-POS (positionnement horizontal) et V-POS (positionnement vertical).

Pour centrer l'image dans les limites de l'écran du moniteur, régler les valeurs gauche et droite (H-POS) ainsi que les valeurs haut et bas (V-POS).

(Boutons

Réglage de l'image du moniteur (lors de l'utilisation d'un signal analogique)

Menu GAIN CONTROL

MANUEL : Les options individuelles du menu sont réglées manuellement.

AUTO : Chaque option du menu est automatiquement réglée via la fonction de Auto Gain Control*.

Remarques :

• Presser le bouton ▷ pour sélectionner [AUTO].
• Pour choisir une option du menu : Bouton SELECT
• Pour passer au menu suivant : Bouton MENU
• Fonction de réglage automatique des couleurs
• La commande du réglage automatique des couleurs ajuste le contraste et le niveau de noir en se basant sur la couleur la plus claire de l'image diffusée. L'ajustement automatique peut ne pas être possible sans l'ajustement d'un modèle de réglage. Dans ce cas, utiliser un modèle de réglage ou réaliser l'ajustement manuellement.
• Si le signal émis par l'ordinateur est composite sync ou sync sur vert, le réglage automatique ne peut être exécuté. Exécuter un réglage manuel.

BLACK LEVEL

La luminosité totale du moniteur peut être réglée tout en visualisant le modèle de couleurs. (Boutons

Modèle de couleurs

CONTRAST

Tout en visualisant le modèle de couleurs, des réglages peuvent être effectués de manière à ce que toutes les graduations apparaissent. (Boutons

Menu COLOR CONTROL

Remarques :

• Pour choisir une option du menu : Bouton SELECT
• Pour passer au menu suivant : Bouton MENU

COLOR MODE

La nuance de couleur peut être définie de la façon indiquée ci-dessous.

sRGB : sRGB est une norme internationale de représentation des couleurs spécifiée par la IEC (International Electrotechnical Commission - Commission Électrotechnique Internationale). La conversion des couleurs s'effectue en tenant compte des caractéristiques des cristaux liquides et utilise des nuances de couleurs proches de celles de l'image originale.

STD : Affiche une image avec les nuances de couleurs issues de la combinaison originale de couleurs de l'écran à cristaux liquides.

VIVID : Affiche une image en utilisant les couleurs primaires VIVID et dynamiques.

• Si [sRGB] ou [VIVID] a été sélectionné, il n'est pas possible de régler les options venant à la suite de [WHITE BALANCE].

Les options consécutives peuvent être réglées quand [COLOR MODE] est sur [STD].

BALANCE DES BLANCS

Après avoir sélectionné [BALANCE DES BLANCS], appuyer sur le bouton pour afficher le menu des réglages.

Réglage de l'image du moniteur (lors de l'utilisation d'un signal analogique)

Remarques :

• En ce qui concerne les paramètres autres que [STD], toutes les graduations ne peuvent pas être affichées. Pour afficher toutes les graduations, définir le paramètre sur [STD].
• Utiliser les boutons pour sélectionner [COOL], [-], [STD], [-], [WARM] ou [USER].
• La sélection de [USER] permet d'afficher les valeurs de réglage pour [R-CONTRAST], [G-CONTRAST] et [B-CONTRAST], afin de pouvoir effectuer des réglages fins.
• Utiliser le bouton SELECT pour sélectionner [R-CONTRAST], [G-CONTRAST] et [B-CONTRAST].
• Lorsque le réglage est terminé : bouton MENU

COOL ... Nuance de couleur plus bleutée que la couleur standard

• ... Nuance de couleur légèrement plus bleutée que la couleur standard TD .... Paramètre standard de nuance de couleurs
• ... Nuance de couleur légèrement plus rougeâtre que la couleur standard

WARM .. Nuance de couleur plus rougeâtre que la couleur standard

R-CONTRAST ....... bouton ◁ pour le bleu-vert, bouton ▷ pour le rouge

G-CONTRAST ....... bouton ◁ pour le violet, bouton ▷ pour le vert

B-CONTRAST ....... bouton ⇔ pour le jaune, bouton ⇔ pour le bleu

TEINTE

La teinte peut se régler. (Boutons ◁

SATURATION

La saturation des couleurs peut se régler. (Boutons ◁) À la valeur minimale, l'image est en noir et blanc.

Menu MODE SELECT

Remarques :

• En fonction de la résolution du signal d'entrée, même si les options peuvent être sélectionnées, l'affichage ne peut pas être modifié.
• Pour désélectionner une option du menu : bouton SELECT
• Lorsque le réglage est terminé : bouton MENU

OSD H-POSITION (positionnement horizontal OSD)

Le positionnement de l'affichage OSD peut être modifié vers la gauche et vers la droite. (Boutons ◁)

OSD V-POSITION (positionnement vertical OSD)

Le positionnement de l'affichage OSD peut être modifié vers le haut et vers le bas. (Boutons ◁)

SCALING (Compensation de l'extension de l'écran)

Donne à l'image la définition maximale quand l'extension de l'écran est sélectionnée. (Boutons ▷)

400 LINES (degré de résolution)

Il est possible d'utiliser une résolution horizontale de l'écran de 400 lignes lors de la saisie de texte US, etc. (Boutons ◁)

640 ... Mode 640 × 400 points

720 ... Mode 720 × 400 points

(saisie de texte US, etc.)

Remarque :

• Étant donné que la résolution du signal d'entrée pour les moniteurs autres que les 400 lignes se règle automatiquement, il n'y a aucune raison de la définir.

LANGUAGE

Les messages qui s'affichent à l'écran et le contenu du menu OSD peuvent être basculés dans les langues suivantes.

anglais, allemand, français, hollandais, espagnol, italien, suédois, japonais

1. Sélectionner [LANGUAGE], puis presser le bouton ▷. Le menu de sélection de la langue s'affiche à l'écran.
2. Sélectionner la langue voulue au moyen du bouton SELECT.
3. Presser le bouton MENU. Le menu de sélection de la langue disparaît.

Des réglages peuvent être effectués au moyen du menu interactif (OSD) proposé.

Affichage à l'écran pour le réglage

Si l'on se trouve sous un environnement Windows, ouvrir le Modèle de réglage se trouvant sur le disque utilisé. (p. 78)

Si le système utilisé ne se trouve pas sous un environnement Windows, il est impossible d'utiliser le Modèle de Réglage. C'est pourquoi il s'agit d'afficher une image rendant la totalité de l'écran clair et de régler celui-ci en inspectant visuellement sa nuance réelle.

Ce chapitre aborde la procédure de réglage de l'écran au moyen du Modèle de réglage (pour Windows)

Comment procéder aux réglages

1. Presser le bouton MENU.

Le menu COLOR CONTROL s'affiche.

À ce stade, les options principales du menu peuvent être réglées.

À chaque fois que le bouton MENU est pressé, le menu suivant est sélectionné. (Le menu COLOR CONTROL → MODE SELECT → le menu OSD disparaît)

Remarques :

• Le menu OSD disparaît automatiquement environ 30 secondes après la dernière commande.

Menu COLOR CONTROL

Remarques :

• Pour choisir une option du menu : bouton SELECT
• Pour passer au menu suivant : bouton MENU

COLOR MODE

La nuance de couleur peut être définie de la façon indiquée ci-dessous.

sRGB : sRGB est une norme internationale de représentation des couleurs spécifiée par la IEC (International Electrotechnical Commission - Commission Électrotechnique Internationale). La conversion des couleurs s'effectue en tenant compte des caractéristiques des cristaux liquides et utilise des nuances de couleurs proches de celles de l'image originale. STD : Affiche une image avec les nuances de couleurs issues de la combinaison originale de couleurs de l'écran à cristaux liquides. VIVID : Affiche une image en utilisant les couleurs primaires VIVID et dynamiques. - Si [sRGB] ou [VIVID] a été sélectionné, il n'est pas possible de régler les options venant à la suite de [WHITE BALANCE].

Les options consécutives peuvent être réglées quand [COLOR MODE] est sur [STD].

WHITE BALANCE

Après avoir sélectionné [WHITE BALANCE], presser le bouton ▷ et afficher le menu des réglages.

Réglage de l'image du moniteur (lors de l'utilisation d'un signal numérique)

Remarques :

• En ce qui concerne les paramètres autres que les [STD], toutes les graduations ne peuvent pas être affichées. Pour afficher toutes les graduations, définir le paramètre sur [STD].
• Utiliser les boutons ◁ pour sélectionner [COOL], [-], [STD], [-], [WARM] ou [USER].
• Le fait de sélectionner [USER] permettra d'afficher les valeurs de réglage pour [R-CONTRAST], [G-CONTRAST] et [B-CONTRAST], afin de pouvoir effectuer des réglages fins.
• Utiliser le bouton SELECT pour sélectionner [R-CONTRAST], [G-CONTRAST] et [B-CONTRAST].
• Lorsque le réglage est terminé : bouton MENU

COOL : nuance de couleur plus bleutée que la couleur standard

• Nuance de couleur légèrement plus bleutée que la couleur standard

STD : paramètre standard de nuance de couleurs

• Nuance de couleur légèrement plus rougeâtre que la couleur standard

WARM : nuance de couleur plus rougeâtre que la couleur standard

USER

R-CONTRAST : bouton ↓ pour le bleu-vert, bouton ↑ pour le rouge

G-CONTRAST : bouton ◁ pour le violet, bouton ▷ pour le vert

B-CONTRAST : bouton ⇔ pour le jaune, bouton ⇔ pour le bleu

HUE

La teinte peut se régler. (Boutons ◁ et ▷)

SATURATION

La saturation des couleurs peut se régler. (Boutons ◁ et ▷) À la valeur minimale, l'image est en noir et blanc.

Menu MODE SELECT

Remarques :

• En fonction de la résolution du signal d'entrée, même si les options peuvent être sélectionnées, l'affichage ne peut pas être modifié.
• Pour choisir une option du menu : bouton SELECT
• Lorsque le réglage est terminé : bouton MENU

OSD H-POSITION (positionnement horizontal OSD)

Le positionnement de l'affichage OSD peut être modifié vers la gauche et vers la droite.

(Boutons

OSD V-POSITION (positionnement vertical OSD)

Le positionnement de l'affichage OSD peut être modifié vers le haut et vers le bas. (Boutons

SCALING (Compensation de l'extension de l'écran)

Donne à l'image la définition maximale quand l'extension de l'écran est sélectionnée. (Boutons

LANGUAGE

Les messages qui s'affichent à l'écran et le contenu du menu OSD peuvent être basculés dans les langues suivantes.

anglais, allemand, français, hollandais, espagnol, italien, suédois, japonais

1. Sélectionner [LANGUAGE], puis presser le bouton. Le menu de sélection de la langue s'affiche à l'écran.
2. Sélectionner la langue voulue au moyen du bouton SELECT.
3. Presser le bouton MENU. Le menu de sélection de la langue disparaît.

Entretien du moniteur

Toujours débrancher la prise de l'alimentation murale en c.a. lors du nettoyage du moniteur.

Châssis et panneau de réglage

Utiliser un chiffon doux et sec pour éliminer les poussières du châssis et du panneau de réglage. Si le châssis et le panneau de commande sont très sales, imbiber le chiffon doux avec un détergent neutre, le tordre et éliminer les saletés.

Dalle LCD

Utiliser un chiffon doux et sec pour éliminer les poussières de la surface de la dalle du moniteur. (Un chiffon doux tel qu'une gaze utilisée pour le nettoyage des lentilles est idéal).

ATTENTION!

• Ne jamais utiliser de dissolvant, d'essence, d'alcool, de nettoyant pour vitre, etc. car ceux-ci peuvent décolorer ou ALTÉRER le moniteur.
• Ne jamais frotter le moniteur avec des matériaux durs ni appliquer sur le moniteur des pressions excessives car celui-ci peut rester marqué ; cela peut également entraîner des dysfonctionnements.

Stockage

Si le moniteur doit ne pas être utilisé pendant une période de temps prolongée, s'assurer que la prise d'alimentation est débranchée de la prise secteur murale.

ATTENTION!

Ne pas laisser le moniteur en contact avec des objets en caoutchouc ou en plastique pendant des périodes de temps prolongées car ceux-ci peuvent décolorer ou altérer le moniteur.

Dépannage

Si le moniteur est jugé défectueux, vérifiez les points suivants avant de l'emmener en réparation. Si après cela, il ne fonctionne toujours pas correctement, contactez le magasin où il a été acheté ou votre mainteneur/agréé Sharp le plus proche.

Les lampes de rétroéclairage du moniteur ont une durée de vie limitée.

• Si l'écran du moniteur s'assombrit, scintille constamment ou ne s'éclaire plus, il peut être nécessaire de remplacer la lampe de rétroéclairage. Renseignez-vous auprès du revendeur ou du mainteneur agréé Sharp le plus proche. (Ne tentez jamais d'effectuer ce remplacement vous-même.)
• Au début de l'utilisation, en raison de la conception des lampes de rétroéclairage, il se peut que l'écran scintille. (Il ne s'agit pas d'un dysfonctionnement.) Si cela se produit, essayez d'abord d'éteindre puis de rallumer le moniteur.

Aucune image n'apparaît à l'écran du moniteur

(La diode d'alimentation ne s'éclaire pas) - Le cordon d'alimentation est-il branché correctement ? (p. 74)

Aucune image n'apparaît à l'écran du moniteur (La diode est éclairée)

• L'ordinateur est-il branché correctement ? (p. 72)
• L'ordinateur est-il branché ?
• La borne d'entrée du signal est-elle réglée sur la bonne ? (p. 75)
• La fréquence du signal de l'ordinateur correspond-elle aux caractéristiques techniques du moniteur ? (p. 86)
• L'ordinateur est-il en mode d'économie d'énergie ?

Les boutons de commande ne fonctionnent pas

• Le verrouillage est-il actif ? (p. 76)

L'image est déformée

• La fréquence du signal de l'ordinateur correspond-elle aux caractéristiques techniques du moniteur ? (p. 86)
• Si on utilise le signal analogique, effectuer un réglage automatique. (p. 78)
• S'il est possible de modifier la fréquence sur l'ordinateur utilisé, modifier les valeurs vers une fréquence plus basse.

Aucun son n'est émis par les haut-parleurs

• Le câble audio est-il raccordé correctement ? (p. 73)
• Les casques audio sont-ils branchés ?
• Exécuter la procédure de réglage du volume. (p. 77)
• Aucun son ne sort des enceintes quand le moniteur est en mode d'économie d'énergie.

Caractéristiques techniques

Caractéristiques techniques du produit

	LL-T1520	LL-T1620
Ecran LCD	Diagonale 38cm	Diagonale 40cm
	Module TFT à cristaux liquides Super V avancé et anti éblouissement, anti reflet
Résolution (max.)	XGA 1.024 X 768 pixels	SXGA 1.280 X 1.024 pixels
Couleurs affichables (max.)	Environ 16,77 millions de couleurs (8 bits)
Luminosité (max.)	250 cd/m2	300 cd/m2
Définition	0,297(H) x 0,297 (V)mm	0,248(H) x 0,248 (V)mm
Rapport de contraste	400 : 1
Angle de visibilité	Gaughe-droite : 170° ; Haut-bas : 170°
Surface d'affichage	Horizontal 304,1 x Vertical 228,1 mm	Horizontal 317,4 x Vertical 253,9 mm
Signal vidéo	Analogue : Analogique RGB (0.7 Vp-p) [75Ω] Numérique : DVI standard 1.0 compatible
Signal sync	H/V Sync séparé (niveau TTL : +/-), type Sync On green, Composite Sync (niveau TTL : +/-)
Compensation d'extension	Affichage digital (Elargissement de VGA/SVGA, etc. à la taille plein écran.)	Affichage digital (Elargissement de VGA/SVGA/XGA, etc. à la taille plein écran.)
Plug & Play	VESA DDC1/DDC2B compatible
Gestion de l'alimentation	VESA DPMS, DVI DMPM
Sortie des enceintes	1W + 1W
Raccordement entrées vidéo	Mini D-sub 15 broches (3 rangées), DVI-I 29 broches
Fiche audio	Mini-prise stéréo
Fiche pour casque audio	Mini-prise stéréo
Inclinaison du moniteur	Vers le haut approx.0° - 30° ; vers le bas approx.0° - 5°
Rotation du moniteur	Approx.90° de gauche à droite
Alimentation	AC100-240V, 50/60Hz
Température recommendée du lieu d'utilisation	5 - 35°C
Consommation d'électricité	Maximum 36W (en mode veille : 3W)	Maximum 42W (en mode veille : 3W)
Dimensions	337(W) x 185(D) x 355(H) mm	352(W) x 185(D) x 370(H) mm
Poids	Approx. 4,9kg (approx. 3,3kg sans le support)	Approx. 5,3kg (approx. 3,7kg sans le support)

Dimensions (Unités : mm)

Câble de signal analogique : environ 2,0 m. Câble audio : environ 2,0 m. Câble de signal numérique, NL-C01E (à acheter séparément) : environ 2,0 m. Câble de signal analogique, NL-C02E (à acheter séparément) : environ 2,0 m.

Caractéristiques techniques

Fréquences des signaux

Mode affichage		Hsync	Vsync	Bande passante	LL-T1520		LL-T1620
					analogique	numérique	analogique	numérique
VESA	640 x 480	31.5kHz	60Hz	25.175MHz	O	O	O	O
		37.9kHz	72Hz	31.5MHz	O	O	O	O
		37.5kHz	75Hz	31.5MHz	O	O	O	O
	800 x 600	35.1kHz	56Hz	36.0MHz	O	-	O	-
		37.9kHz	60Hz	40.0MHz	O	O	O	O
		48.1kHz	72Hz	50.0MHz	O	O	O	O
		46.9kHz	75Hz	49.5MHz	O	O	O	O
	1024 x 768	48.4kHz	60Hz	65.0MHz	O	O	O	O
		56.5kHz	70Hz	75.0MHz	O	O	O	O
		60.0kHz	75Hz	78.75MHz	O	O	O	O
	1152 x 864	67.5kHz	75Hz	108.0MHz	-	-	O	O
	1280 x 960	60.0kHz	60Hz	108.0MHz	-	-	O	O
	1280 x 1024	64.0kHz	60Hz	108.0MHz	-	-	O	O
		80.0kHz	75Hz	135.0MHz	-	-	O	-
Saisie de texte US		720 x 400	31.5kHz	70Hz	O	O	O	O
Série Macin-tosh		640 x 480	35.0kHz	66.7Hz	O	-	O	-
		832 x 624	49.7kHz	74.6Hz	O	-	O	-
		1024 x 768	60.2kHz	75Hz	O	-	O	-
		1152 x 870	68.7kHz	75Hz	100.0MHz	-	O	-
		1280 x 1024	64.0kHz	60Hz	108.0MHz	-	O	-
			80.0kHz	75Hz	135.0MHz	-	O	-
Série Sun Ultra		1024 x 768	48.3kHz	60Hz	64.13MHz	-	O	-
			53.6kHz	66Hz	70.4MHz	-	O	-
			56.6kHz	70Hz	74.25MHz	-	O	-
		1152 x 900	61.8kHz	66Hz	94.88MHz	-	O	-
		1280 x 1024	71.7kHz	67.2Hz	117.01MHz	-	O	-

• La résolution recommandée pour le LL-T1520 est 1024 x 768.
• La résolution recommandée pour le LL-T1620 est 1280 x 1024.
• Toutes les fréquences sont non entrelacées.
• Pour la connexion numérique, le moniteur peut être connecté aux ordinateurs suivants possédant une borne de sortie DVI standard (DVI-D 24 broches ou DVI-I 29 broches). (Notez que l'affichage peut ne pas apparaître correctement selon l'ordinateur connecté.) LL-T1520 : ordinateurs compatibles avec une sortie XGA. LL-T1620 : ordinateurs compatibles avec une sortie SXGA.
• Les fréquences pour les séries Macintosh et Sun Ultra sont des valeurs de référence. Pour le raccordement, un autre adaptateur (en vente dans le commerce) peut être nécessaire.
• Si le moniteur reçoit des signaux de fréquence non compatibles, le message [OUT OF TIMING] apparaîtra. Suivre le mode d'emploi de l'ordinateur utilisé pour régler la fréquence de manière à ce qu'elle soit compatible avec le moniteur.
• Si le moniteur ne reçoit pas de signal de fréquence (signal de synchronisation), le message [NO SIGNAL] apparaîtra.

La broche du connecteur analogique d'entrée

(Mini connecteur de type D-sub à 15 broches)

N°	Fonction
1	Entrée du signal videoo rouge
2	Entrée du signal videoo vert
3	Entrée du signal videoo bleu
4	Mise à la terre
5	Mise à la terre
6	Pour mise à la terre du signal videoo rouge
7	Pour mise à la terre du signal videoo vert
8	Pour mise à la terre du signal videoo bleu
9	DDC + 5V
10	Mise à la terre
11	N.C.
12	Données du canal de transfert de données d'affichage
13	Pour entrée signal H-sync.
14	Pour entrée signal V-sync.
15	Horloge du canal de transferts de données d'affichage

La broche du connecteur d'entrée DVI-I (Connecteur DVI-I à 29 broches)

N°	Fonction	N°	Fonction
1	TMDS données 2-	16	Détection de surchauffe de la prise
2	TMDS données 2+	17	TMDS données 0-
3	Ecran TMDS data 2/4	18	TMDS données 0+
4	N.C.	19	Ecran TMDS data 0/5
5	N.C.	20	N.C.
6	DDC horloge	21	N.C.
7	DDC données	22	Ecran horloge TMDS
8	Signal analogue synchronisé verticalément	23	Horloge TMDS +
9	TMDS données 1-	24	Horloge TMDS -
10	TMDS données 1+	C1	Signal analogue d'image rouge
11	Ecran TMDS data 1/3	C2	Signal analogue d'image vert
12	N.C.	C3	Signal analogue d'image bleu
13	N.C.	C4	Signal analogue synchronisé horizontalément
14	+5V	C5	GND analogue
15	GND

Gestion de l'alimentation

Le moniteur est basé sur les normes VESA DPMS*1 et DVI DMPM*2.

Pour activer la fonction de gestion de l'alimentation du moniteur, la carte vidéo et l'ordinateur doivent être conformes aux normes VESA DPMS et DVI DMPM.

Mode DPMS	Ecran	Consommation électrique	H-sync	V-sync
Activé	Affichage active	LL-T1520: 36W	Oui	Oui
		LL-T1620: 42W
En vue	Affichage désactifé	LL-T1520: 3W	Non	Oui
Suspendu		LL-T1620: 3W	Oui	Non
Déactivé			Non	Non

Mode DMPM	Ecran	Consommation électrique
Activé	Affichage activé	LL-T1520: 36W LL-T1620: 42W
Déactivé	Affichage désactifé	LL-T1520: 3W LL-T1620: 3W

DDC (Plug & Play)

Ce moniteur prend en charge la norme VESA DDC (canal de transmission des données d'affichage).

Le DDC est une norme de signal utilisée pour exécuter les fonctions Plug & Play sur un moniteur ou un ordinateur. Il transmet des informations telles que la résolution entre le moniteur et l'ordinateur. Cette fonction peut être utilisée si l'ordinateur est conforme à la norme DDC et s'il est configuré pour détecter un moniteur Plug & Play.

Il existe de nombreuses variétés de DDC en raison des différences entre les systèmes. Ce moniteur fonctionne selon les normes DDC1 et DDC2B.

Installation des fichiers relatifs au paramétrage du moniteur et au profil ICC (pour Windows)

Selon le type d'ordinateur ou le système d'exploitation, il peut parfois être nécessaire d'utiliser l'ordinateur pour consulter les paramètres relatifs à la configuration du moniteur. Si c'est le cas, procédez comme suit pour installer sur l'ordinateur les fichiers relatifs à la configuration du moniteur. Le nom des commandes et les procédures peuvent varier en fonction du type d'ordinateur ou du système d'exploitation. Suivez le mode d'emploi de l'ordinateur tout en lisant ce qui suit.

À propos du profil ICC

Le profil ICC (International Color Consortium) est un fichier qui décrit les caractéristiques des couleurs du moniteur LCD. En utilisant une application qui fonctionne avec le profil ICC, un affichage avec des couleurs éclatantes peut être obtenu.

• Windows 98/2000/Me/XP utilisent tous le profil ICC.
• Lors de l'installation de Windows 98/2000/Me/XP (décrite ci-après), le profil ICC s'installe également. Si vous souhaitez installer uniquement le programme ICC, reportez-vous à la section "Installation du profil ICC" à la page 90.
• Avec un profil ICC, réglez [COLOR MODE] et [WHITE BALANCE] sur [STD], et réglez [HUE] et [SATURATION] sur [0].

Installation des fichiers relatifs au paramétrage du moniteur

Pour Windows 95

Installation des fichiers relatifs au paramétrage du moniteur sous Windows 95. Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows. Les explications qui suivent considèrent que le lecteur de disquettes est le "lecteur A".

1. Placez la disquette fournie dans le lecteur A de l'ordinateur.
2. Cliquez sur le bouton [Start]. Dans le menu [Settings], sélectionnez l'option [Control Panel].
3. Double-cliquez sur [Display].
4. Cliquez sur [Settings], sur [Advanced Properties], puis sur [Monitor], et enfin sur [Change].
5. Cliquez sur [Have disk], confirmez que le champ [Copy manufacturer's files from :] est [A:], puis cliquez sur [OK].
6. Confirmez la sélection des caractéristiques du moniteur, puis cliquez sur [OK].
7. Assurez-vous que le moniteur affiche une image, puis cliquez sur [Apply].
8. Cliquez sur [OK] et refermez la fenêtre.
9. Retirez la disquette du lecteur A.

Pour Windows 98

Installation des fichiers relatifs au paramétrage du moniteur sous Windows 98, et au réglage du profil ICC du moniteur en tant que valeur par défaut. Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows.

Les explications qui suivent considèrent que le lecteur de disquettes est le "lecteur A".

Si la boîte de dialogue "Add New Hardware Wizard" est apparue :

1. Placez la disquette fournie dans le lecteur A de l'ordinateur.
2. Cliquez sur [Next].
3. Cocher la case [Display a list of all the drivers in a specific location, so you can select the driver you want.], ensuite cliquer sur [Next].
4. Lorsque [Models] apparaît, cliquer sur [Have disk], confirmer que le [Copy manufacturer's files from :] est [A:] et ensuite cliquer sur [OK].
5. Confirmer la sélection des caractéristiques du moniteur et ensuite cliquer sur [Next], [Next] et [Finish]. Si la boîte de dialogue "Add New Hardware Wizard" apparaît, répéter les commandes d'installation à partir du point 2.
6. Enlever la disquette utilisée du lecteur A.

Si la boîte de dialogue "Add New Hardware Wizard" n'est pas apparue :

1. Placer la disquette à utiliser dans le lecteur A de l'ordinateur.
2. Cliquer sur le bouton [Start]. Dans le menu [Settings], choisir l'option [Control Panel].
3. Double-cliquer sur [Display].
4. Cliquer sur [Settings], sur [Advanced], et sur [Monitor].
5. Dans [Options], cocher [Automatically detect Plug & Play monitors] et cliquer sur [Change].
6. Cliquer sur [Next].
7. Cocher la case [Display a list of all the drivers in a specific location, so you can select the driver you want.], ensuite cliquer sur [Next].
8. Lorsque [Models] apparaît, cliquer sur [Have disk], confirmer que le [Copy manufacturer's files from:] est [A:] et ensuite cliquer sur [OK].
9. Confirmer la sélection des caractéristiques du moniteur et ensuite cliquer sur [Next], [Next] et [Finish].

Installation des fichiers relatifs au paramétrage du moniteur et au profil ICC (Pour Windows)

1. S'assurer que le moniteur diffuse une image, ensuite cliquer sur [Apply].
2. Cliquer sur [OK] et refermer la fenêtre.
3. Enlever la disquette utilisée du lecteur A.

Pour Windows 2000

Installation des fichiers relatifs au paramétrage du moniteur sous Windows 2000, et au réglage du profil ICC du moniteur en tant que valeur par défaut. Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows.

Les explications qui suivent considèrent que le lecteur de disquettes est le "lecteur A".

1. Placer la disquette fournie dans le lecteur A de l'ordinateur.
2. Cliquer sur le bouton [Start]. Dans le menu [Settings], choisir l'option [Control Panel].
3. Double-cliquer sur [Display].
4. Cliquer sur [Settings], sur [Advanced], et sur [Monitor].
5. Cliquer sur [Properties], sur [Driver], et sur [Update Driver].
6. Lorsque [Update Device Driver Wizard] apparaît, cliquer sur [Next].
7. Cocher la case [Display a list of the known drivers for this device so that I can choose a specific driver] et cliquer sur [Next].
8. Lorsque [Models] apparaît, cliquer sur [Have disk], et s'assurer que [Copy manufacturer's files from:] est [A:] et cliquer sur [OK].
9. Sélectionner le moniteur dans la liste déroulante et cliquer sur [Next].
10. Cliquer sur [Next], s'assurer que le nom du moniteur apparaît dans l'écran et cliquer sur [Finish]. Si [The Digital Signature Not Found] apparaît, cliquer [Yes].
11. Cliquer sur [Close].
12. Cliquer sur [OK] et refermer la fenêtre.
13. Enlever la disquette utilisée du lecteur A.

Pour Windows Me

Installation des fichiers relatifs au paramétrage du moniteur sous Windows Me, et au réglage du profil ICC du moniteur en tant que valeur par défaut. Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows.

Les explications qui suivent considèrent que le lecteur de disquettes est le "lecteur A".

Si la boîte de dialogue "Add New Hardware Wizard" est apparue :

1. Placer la disquette utilisée (fournie) dans le lecteur A de l'ordinateur.
2. Cocher la case [Specify the location of the driver [Advanced]] et cliquer [Next].
3. Cocher la case [Display a list of all the drivers in a specific location, so you can select the driver you want.], ensuite cliquer sur [Next].
4. Lorsque [Models] apparaît, cliquer sur [Have disk], et s'assurer que [Copy manufacturer's files from:] est [A:] et cliquer sur [OK].
5. Sélectionner les caractéristiques du moniteur dans la liste et ensuite cliquer sur [Next], [Next] et [Finish]. Si la boîte de dialogue "Add New Hardware Wizard" apparaît, répéter les commandes d'installation à partir du point 2.
6. Enlever la disquette utilisée du lecteur A.

Si la boîte de dialogue "Add New Hardware Wizard" n'est pas apparue :

1. Placer le disque à utiliser dans le lecteur A de l'ordinateur.
2. Cliquer sur le bouton [Démarrer]. Dans le menu [Paramètres], choisir l'option [Panneau de configuration].
3. Double-cliquer sur [Affichage].
4. Cliquer sur [Paramètres], sur [Avancé], et sur [Moniteur].
5. Dans [Options], cocher [Détecter automatiquement les moniteurs Plug & Play] et cliquer sur [Modifier].
6. Cocher la case [Spécifier l'emplacement du pilote [Avancé]] et cliquer sur [Suivant].
7. Cocher la case [Afficher une liste de tous les pilotes dans un emplacement spécifique, afin de pouvoir sélectionner le pilote souhaité.] et cliquer sur [Suivant].
8. Lorsque [Modèles] apparaît, cliquer sur [Disque fourni], et s'assurer que [Copier les fichiers du fabricant depuis :] est [A:] et cliquer sur [OK].
9. Sélectionner les caractéristiques du moniteur et ensuite cliquer sur [Suivant], [Suivant] et [Terminer].
10. S'assurer que les caractéristiques du moniteur sont affichées, ensuite cliquer sur [Appliquer].
11. Cliquer sur [OK] et fermer la fenêtre.
12. Enlever le disque utilisé du lecteur A.

Installation des fichiers relatifs au paramétrage du moniteur et au profil ICC (Pour Windows)

Pour Windows XP

Installation des fichiers relatifs au paramétrage du moniteur sous Windows XP, et au réglage du profil ICC du moniteur en tant que valeur par défaut. Les messages Windows mentionnés dans le mode d'emploi suivant se réfèrent à la version anglaise de Windows.

Les explications qui suivent considèrent que le lecteur de disquettes est le "lecteur A".

1. Placer la disquette utilisée dans le lecteur A de l'ordinateur.
2. Cliquer sur le bouton [Démarrer]. Sélectionner [Panneau de configuration].
3. Basculer sur "Affichage classique".
4. Double-cliquer sur [Affichage].
5. Cliquer sur [Paramètres], sur [Avancé], et sur [Moniteur].
6. Cliquer sur [Propriétés], sur [Pilote], et sur [Mettre à jour le pilote].
7. Lorsque [Assistant Mise à jour du matériel] apparaît, cocher la case [Installer à partir d'une liste ou d'un emplacement spécifique [Avancé]] et cliquer sur [Suivant].
8. Cocher la case [Ne pas rechercher. Je vais choisir le pilote à installer.] et cliquer sur [Suivant].
9. Cliquer sur [Disque fourni], et s'assurer que [Copier les fichiers du fabricant depuis:] est [A:] et cliquer sur [OK].
10. Sélectionner le moniteur dans la liste déroulante et cliquer sur [Suivant]. Si [n'a pas réussi le test du logo Windows...] apparaît, cliquer [Continuer quand même].
11. S'assurer que le nom du moniteur apparaît dans l'écran et cliquer sur [Terminer].
12. Cliquer sur [Fermer].
13. Cliquer sur [OK] et refermer la fenêtre.
14. Enlever la disquette utilisée du lecteur A.

Installation du profil ICC

Installation du profil ICC du moniteur (si l'information relative à l'installation a déjà été installée, alors le profil l'a été également, et il n'est donc plus nécessaire de l'installer.) Les explications qui suivent considèrent que le lecteur de disquettes est le "lecteur A".

1. Placer la disquette à utiliser dans le lecteur A de l'ordinateur.
2. Cliquer sur le bouton [Start]. Dans le menu [Settings], choisir l'option [Control Panel].
3. Double-cliquer sur [Display].
4. Cliquer sur [Settings] et sur [Advanced].
5. Cliquer sur [General] et dans [Compatibility], sélectionner [Apply the new display setting without restarting], ensuite cliquer sur [Color Management].
6. Cliquer sur [Add], et sélectionner [3 ½ Floppy [A:]] comme emplacement du fichier.
7. Choisir le profil de couleur souhaité et cliquer sur [Add].
8. Choisir le profil et cliquer sur [Set As Default].
9. Cliquer sur [OK] et refermer la fenêtre.
10. Enlever la disquette à utiliser du lecteur A.
11. Avec un profil ICC, régler [COLOR MODE] et [WHITE BALANCE] sur [STD], et régler [HUE] et [SATURATION] sur [0].

Informations sur le profil ColorSync (Pour MacOS)

À propos du profil ColorSync

ColorSync est le système de gestion des couleurs d'Apple Corporation et est une fonction qui permet d'optimiser l'affichage des couleurs lors d'une utilisation avec une application compatible. Un profil ColorSync décrit les caractéristiques de couleur du moniteur LCD.

Remarques :

• Le profil ColorSync de ce moniteur fonctionne sous MacOS 8.5 ou version ultérieure.
• Lors de l'utilisation du profil ColorSync, régler [COLOR MODE] et [WHITE BALANCE] sur [STD], et régler [HUE] et [SATURATION] sur [0].

Configuration du profil ColorSync

Remarques :

• Un lecteur de disquette est nécessaire. De plus, PC Exchange ou File Exchange doit être installé sur votre ordinateur.
• Le nom des commandes et les procédures peuvent varier en fonction du type d'ordinateur ou du système d'exploitation. Veiller à suivre le propre mode d'emploi de l'ordinateur tout en lisant ce qui suit :
• Placer la disquette fournie dans le lecteur de disquette de l'ordinateur.
• Copier le profil à utiliser du dossier Mac sur la disquette fournie vers le dossier du profil ColorSync situé dans le dossier système.
• En utilisant ColorSync sur le panneau de configuration, désigner le profil souhaité.

Instructions relatives à l'installation d'un bras conforme VESA

Un bras ou un support conforme à la norme VESA (en vente dans le commerce) peut servir de support au moniteur.

L'acquisition du bras ou du support est laissée à l'appréciation du client.

Bras ou supports pouvant être utilisés

Les fixations doivent satisfaire aux points suivants :

- Compatibilité avec la norme VESA - Subsistance d'un écart d'au moins 75 mm x 75 mm entre les trous des vis présents sur la section à fixer - Le bras ou le support ne doit ni tomber ni se rompre après l'installation du moniteur.

Comment fixer le bras ou le support

• Ne pas courber le câble de manière excessive ni y ajouter de rallonge car cela peut provoquer un dysfonctionnement.
• Tout en suivant ces instructions, se reporter aux instructions relatives à l'installation dans le mode d'emploi qui accompagne le bras ou le support.
• Mettre le moniteur hors tension et débrancher la fiche c.a. de la prise c.a.
• Câble amovible.
• Étendre un drap doux sur une surface horizontale adéquate.
• Tout en prenant garde de ne pas endommager le moniteur, déposer avec précaution le moniteur, l'écran tourné vers le bas.

5. Enlever les quatre vis et ensuite le support du moniteur.

Remarques :

• Le support est conçu spécifiquement pour ce moniteur, ne pas l'utiliser pour un autre équipement ou à d'autres fins.
• Il est conseillé de conserver ensemble les quatre vis retirées avec le support afin de pouvoir réutiliser le support en le fixant à l'aide des quatre vis adaptées. L'utilisation d'autres vis risque d'endommager le moniteur.
• Fixer le bras au moniteur à l'aide des quatre vis.

Remarques :

• Les vis servant à fixer le bras doivent être de type M4 d'une longueur de 6 mm à 8 mm dépassant de la surface à fixer. Utiliser d'autres types de vis peut provoquer la chute du moniteur ou un endommagement des pièces internes.

Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.
