RP-15HB - Platine vinyle SHARP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine vinyle avec entraînement par courroie
Marque	SHARP
Modèle	RP-15HB
Dimensions (L × H × P)	430 × 138 × 355 mm (avec cache-poussière)
Poids	4 kg (avec cache-poussière)
Alimentation	110-120 V / 220-240 V CA, 50 Hz
Consommation électrique	10 W
Système d'entraînement	Entraînement par courroie
Moteur	Quadripolaire synchrone
Vitesses de lecture	33 1/3 et 45 tours/min
Pleurage et scintillement	± 0,15 % (DIN)
Rapport signal/bruit (ronflement)	60 dB (DIN "B")
Plateau	30 cm de diamètre, aluminium moulé sous pression
Bras de lecture	Tubulaire, équilibré statiquement, longueur effective 213 mm
Cellule (cartouche)	Magnétique, réponse en fréquence 20 Hz – 20 kHz
Force d'appui recommandée	2 g (réglable via contrepoids avec jauge)
Poids de cellule compatible	4 à 9 g
Fonctions automatiques	Démarrage automatique, retour et arrêt automatiques en fin de disque
Sélecteurs	Sélecteur de vitesse (33/45), sélecteur de taille de disque (17/30 cm)
Entretien et nettoyage	Nettoyer l'aiguille avec une brosse douce ; utiliser de l'alcool dénaturé pour le coffret
Pièce de rechange aiguille	Ensemble aiguille STY-117 (durée de vie ~500 heures)
Sécurité	Ne pas exposer à l'humidité, températures entre 5 °C et 35 °C, ne pas utiliser de solvants puissants
Accessoires fournis	Cache-poussière, adaptateur pour disque 45 tours, tapis de plateau

FOIRE AUX QUESTIONS - RP-15HB SHARP

Comment régler la force d'appui du bras de lecture ?

Équilibrez d'abord le bras en tournant le contrepoids jusqu'à ce qu'il reste horizontal sans support. Ensuite, tournez la jauge de force pour aligner le « 0 » avec la ligne de repère, puis tournez le contrepoids pour amener la graduation « 2 » sur la ligne de repère. Cela correspond à une force d'appui de 2 grammes.

Comment brancher la platine à un amplificateur ?

Assurez-vous que l'amplificateur est éteint. Branchez le câble de sortie de la platine dans la prise PHONO de l'amplificateur. Ensuite, branchez le cordon d'alimentation de la platine sur une prise secteur. Allumez l'amplificateur et sélectionnez la source PHONO.

Comment changer la vitesse de rotation (33/45 tours) ?

Le sélecteur de vitesse ne peut être commuté que lorsque le plateau tourne. Placez d'abord le bras sur le disque ou en position de lecture, puis actionnez le sélecteur SPEED sur la position souhaitée (33 ou 45). Ne commutez jamais le sélecteur si le plateau est à l'arrêt.

Que faire si le bras ne revient pas automatiquement en fin de disque ?

Pour les disques dont le sillon le plus intérieur est à moins de 4 mm du dernier sillon, le retour automatique peut ne pas se déclencher. Dans ce cas, appuyez sur le bouton CUT pour que le bras revienne manuellement sur son support.

Comment remplacer l'aiguille ?

Coupez l'alimentation de l'amplificateur. Retirez l'ensemble aiguille usée en le tirant vers l'avant (voir illustration dans la notice). Insérez un nouvel ensemble aiguille (référence STY-117) en le faisant glisser doucement dans le corps de la cellule. Ne touchez pas la pointe de l'aiguille avec les doigts.

Comment nettoyer la platine et l'aiguille ?

Pour nettoyer l'aiguille, utilisez une brosse souple (non fournie) en brossant délicatement de l'arrière vers l'avant. N'utilisez jamais de liquide. Pour le coffret, essuyez avec un chiffon doux imbibé d'alcool dénaturé. N'utilisez pas de benzine, de diluants ou de détergents ménagers.

Puis-je utiliser un autre type de cellule ?

Oui, sous réserve que la cellule pèse entre 4 g et 9 g et que la distance entre la pointe de l'aiguille et le haut de la cellule ne dépasse pas 19 mm. Vous devrez ajuster la force d'appui après le remplacement. Suivez les instructions du fabricant de la cellule pour le montage dans la coquille de tête.

Pourquoi le plateau ne tourne-t-il pas quand j'appuie sur PLAY ?

Vérifiez que le sélecteur de tension est réglé sur la bonne position (110-120 V ou 220-240 V) et que le cordon d'alimentation est branché. Assurez-vous que les vis de transport (sous le plateau) ont été retirées avant la première utilisation. Si le problème persiste, vérifiez la courroie : elle ne doit pas être tordue ou graissée.

Comment déposer ou remettre le cache-poussière ?

Pour déposer le cache-poussière, ouvrez-le complètement et soulevez-le en le tenant des deux côtés. Pour le remettre, alignez les charnières du cache avec les pattes de fixation sur la base et abaissez-le doucement.

Que faire si l'aiguille descend au mauvais endroit sur le disque en mode automatique ?

Débranchez la platine. Si l'aiguille descend trop à l'extérieur du disque, tournez la vis de réglage du mécanisme de pose automatique vers la droite. Si elle descend trop à l'intérieur, tournez-la vers la gauche. Un tour de vis déplace la position d'environ 10 mm.

MODE D'EMPLOI RP-15HB SHARP

Réglage de la tension d'alimentation de secteur 10

Montage 10 11

Réglage de la force d'appui du bras de pick-up 11

Mise en liberté du lève-bras 11

Dépose ou montage du cache- poussière 11

Positionnement de la platine. 11

Transport de I'appareil 11

Branchement a un amplificateur 11

FONCTIONNEMENT 12-13

Commutation du selecteur de vitesse 12

Lecture automatique 12

Lecture manuelle 13

Réglage du mécanisme de pose automatique 13

ENTRETIEN 13

MONTAGE D'UNE CELLULE DIFFERENTE 13

DONNEES TECHNIQUES. 13

Cet apparéil répond aux spécifications de la directive CCE 76/889/CCE

PRECAUCIONES A TOMARSE 11

DENOMINATION DE LAS PIEZAS 14

1. Veuilles dire soigneusement ce mode d'emploi avant d'utiliser l'appareil et le conserver pour reférences futures.
2. L'exposition de l'appareil à l'humidité peut être la cause d'un incendie ou d'une électrocution.
3. Cet apparéil ne doit pas être exposé à des températures de plus de 35^ (95°F) ou de moins de 5^ (41°F). De même, éviter de placer cet apparéil dans un endroit poussièreux ou humide.

4. Ne pas appliquer de solvants puissants tels que de la benzine, des diluants, des detachants menagers puissants ou des pesticides sur la surface de l'appareil.

5. S'assurer d'utiliser le courant de secteur pour alimenter cet apparéil. Son fonctionnement sur des niveaux différents de tension, peut entrainer l'endommagement grave de l' apparéil ou un incendie. SHARP ne sera pas responsable de tout dommage causé par le fonctionnement de l' apparéil sur des niveaux non-specified de la tension.

6. Quand l'appareil n'est pas utilisé ou avant d'entreprenevre tout dépannage, toujours débrancher le cordon d'alimentation secteur. Ne jamais enlever le couvercle à moins que ce ne soit par un spécialiste qualifié pour réparer l'appareil; cet apparéil présente des tensions dangereuses.

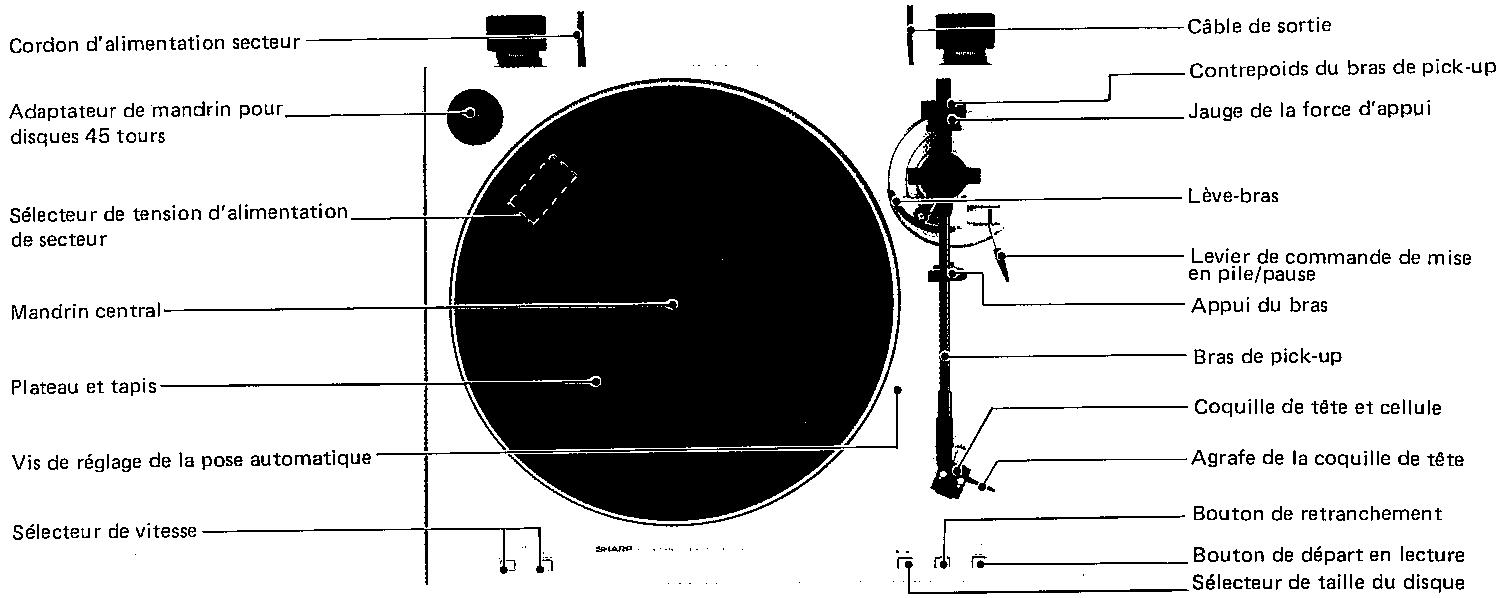

NOMENCLATURE DES ORGANES

PREPARATION A L'UTILISATION

REGLAGE DE LA TENSION D'ALIMENTATION DE SECTEUR

Avant de brancher le cordon secteur de l'appareil dans une prise de courant secteur, vérifier le niveau prérégé de la tension de secteur. Si le réglage du/selecteur de tension de l'appareil est différent de la tension d'alimentation, le/selecteur de tension (situé sur la base sous le plateau) doit être rérégé de la façon suivante:

Réglage du sélecteur

1. Suivre l'étape 1 expliquée au paragraphe "MONTAGE" de cette page.

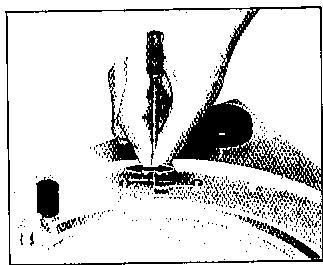

2. Glisser le sélecteur de tension sur la position appropriée à l'aide d'un tournevis, comme le montre l'illustration de gauche.

MONTAGE

Cet apparéil est protégé des vibrations et des secousses qui peuvent se produit pendant le transport. Le préparer à l'utilisation, comme suit:

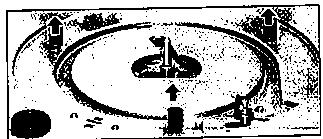

1 Déposer le plateau du chassin.

(1) Déposer les trois (3) vis et rondeilles.
(2) Lever doucement le plateau du chassin. Ne pas laisser cogner le plateau car il est un organe usiné avec précision.

(3) Déposer les trois (3) entretoises.

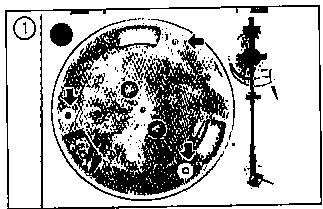

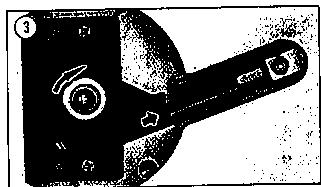

1. Déposer les deux (2) vis (vis de transport) du chassis. Ces vis doivent être replacées quand l'appareil est déplace. Par conséquent elles doivent être conservées.
2. Tourner lentement le mandrin central jusqu'à ce que la plaque de déclenchement atteigne la position montré sur l'illustration. Puis glisser la plaque de déclenchement dans le sens de la flèche et elle tournera librement quand le mandrin central est tourné.

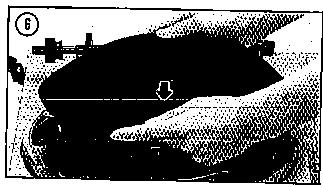

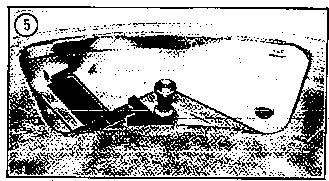

3. Tenir le plateau des deux mains comme l'indique la figure et le poser doucement sur le mandrin central.

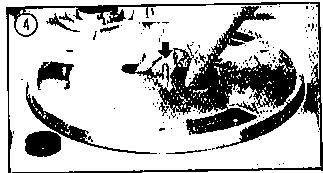

1. Aligner le plateau avec la poulie du moteur en se servant de l'un des trous du plateau, comme guide. Placer la courroie en caoutchouc autour de la poulie du moteur. Ne pasGRAisser la courroie. Si la courroie devient grasse, la nettoyer a I'aide d'un tissu trempe d'alcool denature. Ne pas utiliser de benzine ou de diluants pour la nettoyer. La courroie ne doit pasetre torsadée.

REGLAGE DE LA FORCE D'APPUI DU BRAS DE PICK-UP

1. Enlever le ruban de fixation et débloquer l'agrafe du bras de pick-up.
2. Enlever le protecteur de l'aiguille.
3. Déplacer le levier de commande de mise en pile/pause vers l'avant pour baisser le ive-bras.
4. Porter le bras de pick-up sur le plateau en le supportant. (Continuer à supporter le bras de pick-up avec le doigt.)
5. Faire tournier le contrepoids jusqu'à ce que le bras de pick-up soit équilibré tout en le supportant du doigt pour empêcher l'aiguille de se cogner contre tout objet dur. Quand le bras de pickup est parfaitement équilibré, il maintain une position horizontale sans support.
6. Retourner le bras sur son appui, à la main.

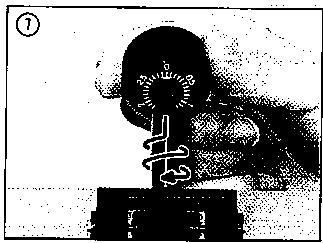

7. Tout en tenant le contrepoids entre les doits, tourner la jauge de la force d'appui jusqu'à ce que la graduation "0" s'aligne avec la ligne de repère sur le bras.

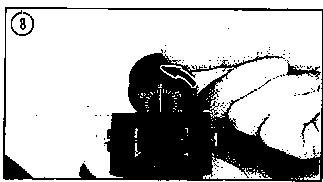

8. Tourner le contrepoids comme le montre la flèche de la figure, jusqu'à ce que la graduation "2", s'aligne avec la ligne de repère sur le bras de pick-up.

La force d'appui correcte de 2
grammes est ainsi reglee. Un tour
de la jauge produit une force detrois (3) grammes et chaque
graduation est de 0,1 gramme.

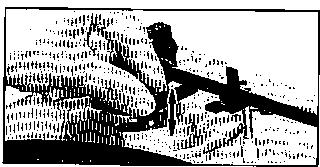

MISE EN LIBERTE DU LEVE-BRAS

Sur l'appareil neuf et aussi après une certaine durée d'inutilisation, il peut etre nécessaire de libérer le往来bras. Faire fonctionner le往来bras en le levant et en le baissant plusieurs fois a la main jusqu'à ce que le mouvement soit doux.

DEPOSE OU MONTAGE DU Cache-POUSSIERE

Dépose:

Ouvrir entiement le cache-poussière et le lever en le tenant des deux mains de chaque cote, droit et gauche.

Montage:

Joindre le cache-poussière et les pattes de fixation de la base, en baisant le cache-poussière comme l'indiquent les flèches de l'illustration.

1. Placer le tapis sur le plateau et le presser doucement en place.
2. Glisser le contrepoids sur l'ex-trémité arrêté du bras de pick-up.

POSITIONNEMENT DE LA PLATINE

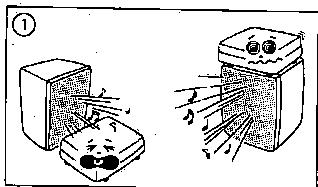

1. Placer la platine tourne-disques et les enceintes aussi loin que possible l'une des autres. Ceci évitera le hurlement (sifflement de réaction) et le sautement de l'aiguille.

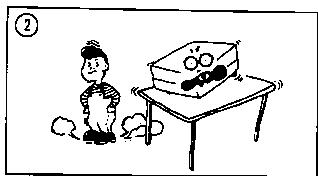

2. Placer l'ensemble de la platine sur une surface qui n'est pas affectee par les vibrations locales - claquement de la porte, vibrations du plancher, etc.

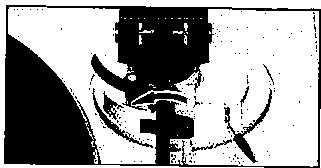

TRANSPORT DE L'APPAREL

Quand on change d'emplacement l'appareil, il est recommandé de agrafer le bras de pick-up à l'appui pour empêcher l'aiguille de se cogner contre tout objet dur. Reporter le bras sur son appui à l'aide du bouton de retranchement (CUT) ou à la main.

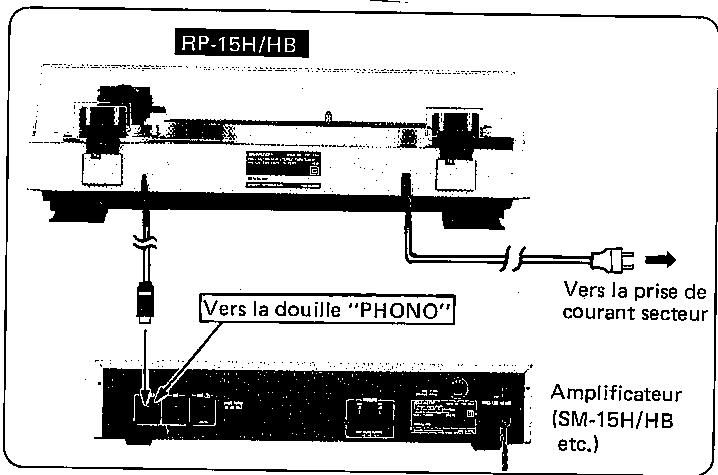

BRANCHEMENT A UN AMPLIFICATEUR

1. Le commutateur d'alimentation de l'amplificateur étant coupé, brancher la fiche du cable de sortie de la platine tourne-disques à la douille "PHONO" de l'amplificateur.
2. Brancher le cordon d'alimentation secteur de la platine dans une prise d'alimentation de secteur commode.

COMMUTATION DU SELECTEUR DE VITESSE

Le sélecteur de vitesse(SPEED)de cet appeareil ne peut etre changé seulment que quand le plateau tourne. Meme si le sélecteur SPEED est commute quand le plateau ne tourne pas, la vitesse ne changera pas. Observer le procede suivant lors du changement de la vitesse de rotation.

1. Enlever l'agrafe du bras de pickup.

2. Déplacer le levier de commande de mise en pile/pause vers l'arrière.

3. Tenir la griffe de la coquille de tete et porter le bras de pick-up sur le plateau tournant.

1. Commuter le selecteur SPEED sur la position "33" (33-1/3tpm) ou "45" (45 tpm) pour aligner la vitesse du disque à lire.
2. Avec avoir choisi les vitesses, returner le bras de pick-up sur son appui à la main, ou enforcer le bouton CUT.

NOTE:

Ne jamais commuter le sélecteur SPEEDD quand un disque est en cours de lecture.

LECTURE AUTOMATIQUE

NOTE:

Les disques qui doivent des diamètres non courants, tels qu'ils ne sont pas de 30cm (12") et 17cm (7") de diamètre, imposent un démarriage manuel. (Le démarage manuel est aussi nécessaire si des disques normaux doivent être démarrés au milieu.) Voir les instructions de "LECTURE MANUELLE" de la page 13.

1. Ailumer l'amplificateur.
2. Commuter le sélecteur de fonction de l'amplificateur sur la position "PHONO" et augmenter légrement le volume.

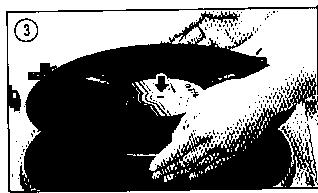

3. Placer un disque sur le plateau (sur le tapis).

4. Pour la lecture d'un disque 45 tours, utiliser l'adaptateur foumi. Placer l'adaptateur sur le mandrin comme le montre l'illustration, et puis placer le disque sur le plateau.

5. Regler le sélecteur de taille du disque (SIZE) sur "17" (17cm = 7^ ) ou "30" (30cm = 12^ ) Position enforcée [17] pour disque de 17 cm Position libre [30] pour disque de 30 cm

6. Commuter le selecteur SPEED. Voir la "COMMUTATION DU SELECTEUR DE VITESSE" de cette page.

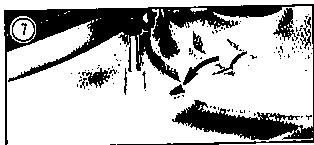

7. Porter le levier de commande de mise en pile/pause vers l'avant.

8. Pousser le bouton PLAY et le bras de pick-up se porte sur le bord externe du disque, puis descend.

9. Regler les commandes de volume et de tonalité de l'amplificateur sur les niveaux appropriés.

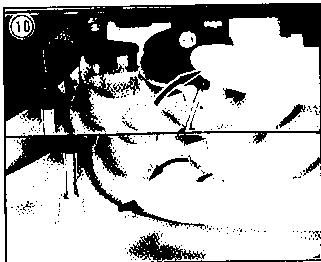

1. L'opération du levier de commande de mise en pile/pause arrêté la lecture du disque et son opération ultérieure reprend la lecture au point d'interruption. Déplacer le levier de commande de mise en pile/pause vers l'arrière pour lever le bras de pick-up.
   La lecture du disque reprend en glissant le levier de commande de mise en pile/pause, vers l'avant.
2. Pour arreter la lecture du disque en tout point, pousser le bouton de retanchement (CUT). Le bras de pick-up returnera sur son appui et l'alimentation du tournedisque sera automatiquement coupée.
3. Le bras de pick-up returne automatiquement sur son appui et l'alimentation du tourne-disque est coupé à la fin de la lecture du disque.

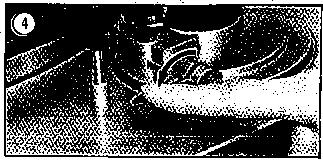

PRECAUTIONS A PRENDRE LORS DE LA LECTURE DE DISQUES

1. Ne pas généré le mouvement du bras de pick-up durant son退还 sur l'appui du bras de pick-up ou durant la pose automatique.
2. Ne pas faire tournier le plateau à la main en sens inverse des aiguilles d'une montre.
3. Ne pas toucher l'aiguille ni avec les doigts, ni avec tout objet dur.
4. Ne jamais déplacer le levier de commande de mise en pile/pause vers l'arrière pendant que l'agrofé du bras de pick-up est fixée.
5. Le bras de pick-up ne returnnera pas automatiquement sur son appui après la lecture d'un disque avec moins de 4mm entre le sillon le plus interieur contenant un signal enregistré et le dernier sillon d'un disque. Dans ce cas, enforcer le bouton CUT et le bras de pick-up returnnera automatiquement sur son appui.
6. Ne pas changer le selecteur SPEED quand le plateau est stationnaire.
7. Ne pas changer le sélecteur de taille du disque quand le bras de pickup est en mouvement ou juste après que l'aiguille descendé sur la surface du disque. Cette action peutmettre le tourne-disques en panne.
8. Si l'aiguille ne peut pas descendre précisément sur le sillon de départ, la position de descente de l'aiguille doit etre rereglee avec precision. Se reporter aux instructions de la page 13.
9. Déplacer rapidement le levier de commande de mise en pile/pause vers l'arriere quand le bouton PLAY a été enforcé sans aucun disque sur le plateau, sans quoi un endommagement grave peut être provoqué à l'aiguille.

1. Suivre les étapes 1 à 4 et l'étépe 6 des instructions de la "LECTURE AUTOMATIQUE" de la page 12.
2. Déplacer le levier de commande de mise en pile/pause vers l'arrière.
3. Tenir la griffe de la coquille de tete et porter le bras de pick-up sur la position de lecture et le plateau commencerà tourner.
4. Déplacer le levier de commande de mise en pile/pause vers l'avant pour baisser le bras sur le disque.
5. Suivre les étapes 9 à 12 données dans les instructions de la "LECTURE AUTOMATIQUE" de la page 12.

REGLAGE DU.MECANISME DE POSE AUTOMATIQUE/

La position de descente de I'aiguille pendant la lecture automatique a etecorrectement reglee en usine. Toutefois, le remplacement de lacellule peut avoir entrainé un léger déreglage, et un rereglage estnecessaire.

1. Debrancher le cordon d'alimentation de secteur, de la la prise de courant secteur.

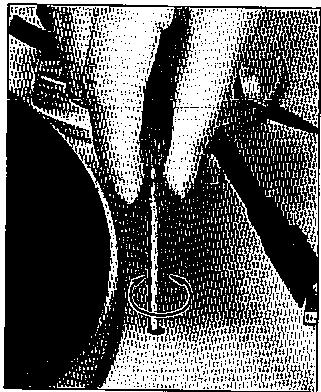

2. Si I'aiguille descend sur le bord externe du disque, tourner la vis à droite. Si I'aiguille descend à l'intérieur du silon de départ, tourner la vis à gauche.

Un tour de la vis modifie la position de descente d'environ 10mm (3/8").

ENTRETION

NETTOYAGE DE L'AIGUILLE

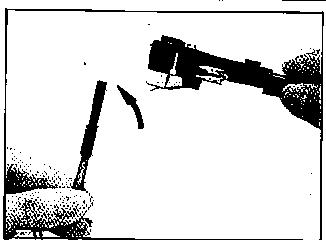

Pour enlever les peluches ou les poussières déposées sur l'iguille, veuilliez suivre le procédé montré sur l'illustration. Une Brosse souple (non fournie) peut être utilisée. Ne jamais flotter l'iguille dans le seriéal, sinon l'iguille risque de s'endommager. Ne jamais utiliser les doigts ou tout autre objet qui peut endommager la pointe fragile de l'iguille.

NETTOYAGE DU COFFRET

Si l'on désire nettoyer n'importe qu'elle partie de I'appareil, I'essuyer avec un tissu doux imbibé d'alcool dénature. Ne jamais utiliser de dissolvents organiques comme de la benzine, des diluants, ou des détachants menagers. Un endommagement grave peut en résultat.

REEMPLACEMENT DE L'AIGUILLE

La distorsion augmente ou le disque est endommagé quand l'iguille est usée.

L'ailgaille fournie présente une durée de service d'environ 500 heures, il vous est donc recommandé de la remplacer (par une neue) environ toutes les 500 heures de lecture: ce remplacement est nécessaire pour toujours assurer la(Meilleure reproduction du son.

L'ensemble de l'aiguille (élement N° STY-117) utilise pour le remplacement, est disponible chez les revendeurs SHARP ou dans tout atelier de réparation.

Mode de remplacement de l'iguille:
1. Couper l'alimentation de l'amplificateur.

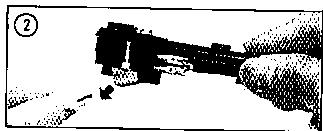

2. Enlever l'ensemble de I'aiguille usée du corps de la cellule, comme I'indique la flèche de l'illustration.
3. Faire glisser doucement un nouvel ensemble de laigille dans le corps de la cellule.

MONTAGE D'UNE CELLULE DIFFERENTE

Une cellule appropriée presente une gamme de poids entre 4 g et 9 g et la distance entre la pointe de l'aiguille et la partie supérieure de la cellule ne dépasse pas 19 mm. Voir la figure à gauche. Lire les instructions de montage fournies par le fabricant avant d'installer une cellule dans la coquille de tete de la RP-15H/HB.

1. Faire glisser les connecteurs des fils de sortie sur la nouvelle cellule (bornes), en veillant à observer la polarité correcte.

Fil bieu ...Mise à la terre du

canal gauche

• Fil rouge .......Canal droit

Fil vert.........Mise à la terre du

canal droit

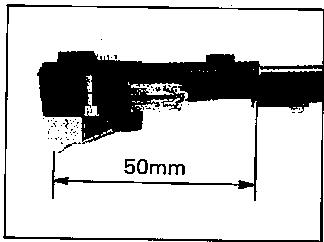

1. Placer la cellule dans la coquille de tete avec une distance de 50mm entre la pointe de I'aiguille et I'extrémité de la coquille de tete.

Note:

Sur cet appeareil, la coquille detete ne peut pas etre deposee dubras de pick-up.

1. Les poids des ensembles de cellules, différent les uns des autres de telle sorte qu'il est nécessaire de refaire le réglage de la force d'appui en fonction du poids. (Se reporter aux instructions de la page 11.)

DONNEES TECHNIQUES

GENERALITES

Source d'alimentation:

Consommation:

Dimensions:

Secteur 110V·120V/220V·240V, 50Hz

1OW

Largeur; 430mm

Hauteur (y compris le cache-poussière);

138mm

Profondeur; 355mm

Poids f y compris le

cache-poussiere): 4 kg

SYSTEME D'ENTRAJINEMENT

Type:

Motaur:

Vitesses:

Pleurage et scintillage:

Ronflement:

Plateau:

Entrafnement par courroie

Quadrilaire, synchrone

33-1/3 et 45 tours/mn.

±0,15% (DIN)

60 dB (DIN "B")

30cm de diamètre en aluminium coule sous pression

BRAS DE PICK-UP

Type:

Longueur efficacy:

Tubulaire équilibré statiquement

213mm

CELLULE

Type:

Réponse en fréquence:

Tension de sortie:

Séparation des canaux:

Force d'appui:

Impedance:

Elasticité acoustique:

Cellule:

Aiguille:

Magnetique

20Hz à 20,000 Hz

SHARP se réserve le droit de modifier le dessin et les caractéristiques pour améliorer le produit.
