RP-15H - Platine vinyle SHARP - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil RP-15H SHARP au format PDF.
| Type de produit | Platine vinyle |
| Marque | SHARP |
| Modèle | RP-15H |
| Dimensions (L x P x H) | 430 x 355 x 138 mm (avec cache-poussière) |
| Poids | 4 kg (avec cache-poussière) |
| Alimentation | Secteur 110/120 V ou 220/240 V, 50 Hz |
| Consommation | 10 W |
| Système d'entraînement | Entraînement par courroie |
| Moteur | Quadripôlaire synchrone |
| Vitesses de rotation | 33⅓ et 45 tours/min |
| Pleurage et scintillement | ±0,15 % (DIN) |
| Rapport signal/bruit | 60 dB (DIN B) |
| Plateau | Aluminium moulé, diamètre 30 cm |
| Bras de lecture | Tubulaire, équilibré statiquement, longueur efficace 213 mm |
| Cellule | Magnétique (MM) |
| Force d'appui | 2 g (réglable) |
| Fonctions | Lecture automatique, manuelle, arrêt automatique |
| Adaptateur pour 45 tours | Oui, fourni |
| Cache-poussière | Amovible |
| Sortie audio | Câble RCA vers entrée PHONO |
| Accessoires fournis | Adaptateur 45 tours, tapis de plateau, contrepoids, jauge |
FOIRE AUX QUESTIONS - RP-15H SHARP
Questions des utilisateurs sur RP-15H SHARP
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Platine vinyle au format PDF gratuitement ! Retrouvez votre notice RP-15H - SHARP et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RP-15H de la marque SHARP.
MODE D'EMPLOI RP-15H SHARP
Réglage de la tension d'alimentation de secteur 10
Montage 10 11
Réglage de la force d'appui du bras de pick-up
Mise en liberté du lève-bras
Dépose ou montage du cache- poussière 11
Positionnement de la platine.
Transport de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Branchement à un amplificateur 11
FONCTIONNEMENT 12\~13
Commutation du sélecteur de vitesse 12
Lecture automatique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Lecture manuelle ..... 13
Réglage du mécanisme de pose automatique 13
ENTRETIEN 12
MONTAGE D'UNE CELLULE DIFFERENTE 12
DONNEES TECHNIQUES. 13
Cet appareil répond aux spécifications de la directive CCE 76/889/CCE
INDICE
PRECAUCIONES A TOMARSE
- Veuillez lire soigneusement ce mode d'emploi avant d'utiliser l'appareil et le conserver pour références futures.
- L'exposition de l'appareil à l'humidité peut être la cause d'un incendie ou d'une électrocution.
- Cet appareil ne doit pas être exposé à des températures de plus de 35°C (95°F) ou de moins de 5°C (41°F). De même, éviter de placer cet appareil dans un endroit poussiéreux ou humide.
-
Ne pas appliquer de solvants puissants tels que de la benzine, des diluants, des détachants ménagers puissants ou des pesticides sur la surface de l'appareil.
-
S'assurer d'utiliser le courant de secteur pour alimenter cet appareil. Son fonctionnement sur des niveaux différents de tension, peut entraîner l'endommagement grave de l'appareil ou un incendie. SHARP ne sera pas responsable de tout dommage causé par le fonctionnement de l'appareil sur des niveaux non-spécifiés de la tension.
- Quand l'appareil n'est pas utilisé ou avant d'entreprendre tout dépannage, toujours débrancher le cordon d'alimentation secteur. Ne jamais enlever le couvercle à moins que ce ne soit par un spécialiste qualifié pour réparer l'appareil; cet appareil présente des tensions dangereuses.

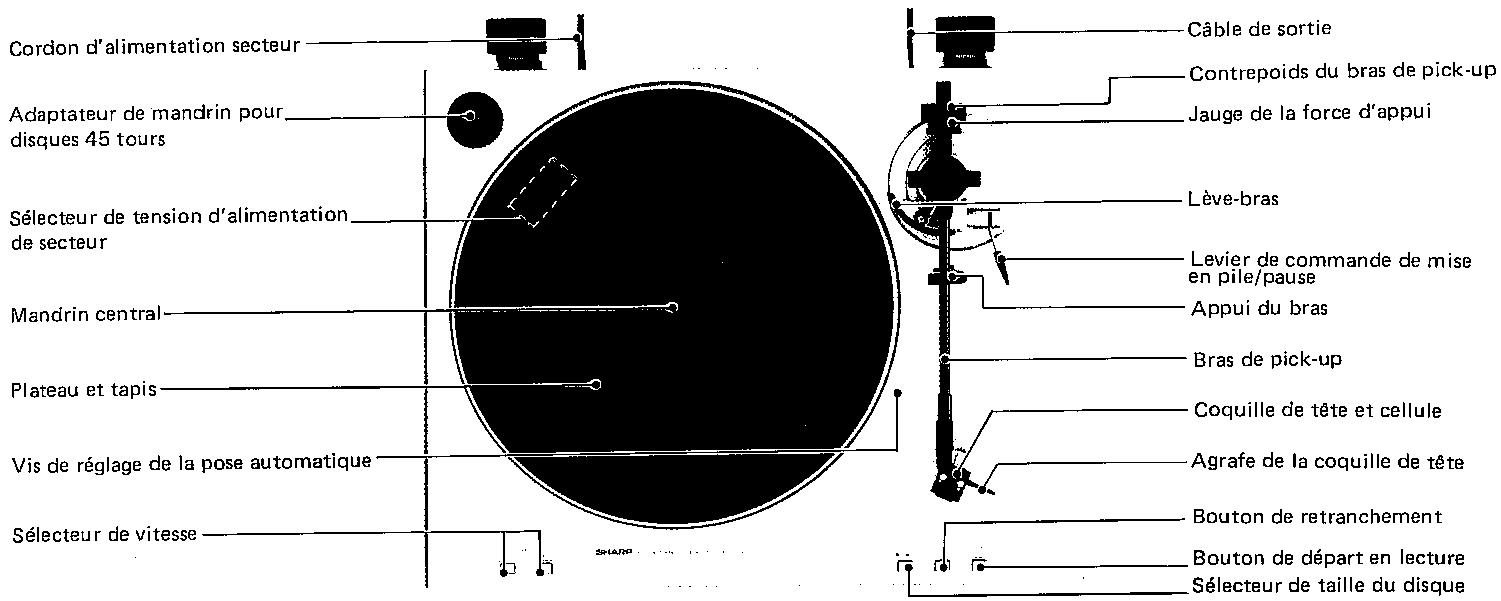

NOMENCLATURE DES ORGANES

PREPARATION A L'UTILISATION
REGLAGE DE LA TENSION D'ALIMENTATION DE SECTEUR

Avant de brancher le cordon secteur de l'appareil dans une prise de courant secteur, vérifier le niveau préréglé de la tension de secteur. Si le réglage du sélecteur de tension de l'appareil est différent de la tension d'alimentation, le sélecteur de tension (situé sur la base sous le plateau) doit être reréglé de la façon suivante:

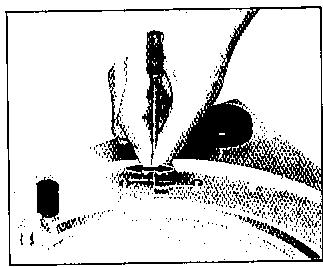

Réglage du sélecteur
- Suivre l'étape 1 expliquée au paragraphe "MONTAGE" de cette page.
- Glisser le sélecteur de tension sur la position appropriée à l'aide d'un tournevis, comme le montre l'illustration de gauche.

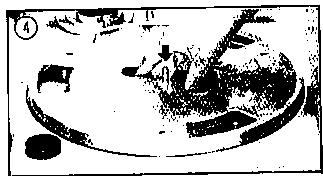

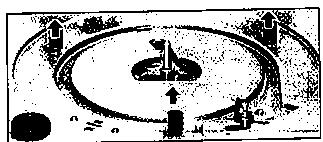

MONTAGE
Cet appareil est protégé des vibrations et des secousses qui peuvent se produire pendant le transport. Le préparer à l'utilisation, comme suit:

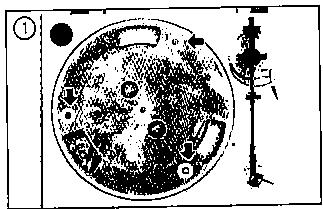

1 Déposer le plateau du châssis.
(1) Déposer les trois (3) vis et rondelles.
(2) Lever doucement le plateau du châssis. Ne pas laisser cogner le plateau car il est un organe usiné avec précision.

(3) Déposer les trois (3) entretoises.

- Déposer les deux (2) vis (vis de transport) du châssis. Ces vis doivent être replacées quand l'appareil est déplacé. Par conséquent elles doivent être conservées.

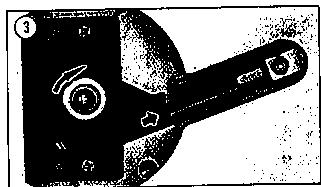

- Tourner lentement le mandrin central jusqu'à ce que la plaque de déclenchement atteigne la position montrée sur l'illustration. Puis glisser la plaque de déclenchement dans le sens de la flèche et elle tournera librement quand le mandrin central est tourné.

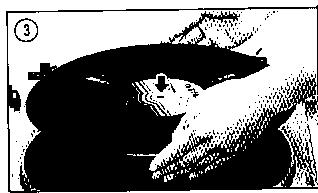

- Tenir le plateau des deux mains comme l'indique la figure et le poser doucement sur le mandrin central.

- Aligner le plateau avec la poulie du moteur en se servant de l'un des trous du plateau, comme guide. Placer la courroie en caoutchouc autour de la poulie du moteur. Ne pas graisser la courroie. Si la courroie devient grasse, la nettoyer à l'aide d'un tissu trempé d'alcool dénaturé. Ne pas utiliser de benzine ou de diluants pour la nettoyer. La courroie ne doit pas être torsadée.

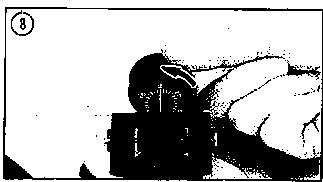

REGLAGE DE LA FORCE D'APPUI DU BRAS DE PICK-UP








- Enlever le ruban de fixation et débloquer l'agrafe du bras de pick-up.
- Enlever le protecteur de l'aiguille.
- Déplacer le levier de commande de mise en pile/pause vers l'avant pour baisser le lève-bras.
- Porter le bras de pick-up sur le plateau en le supportant. (Continuer à supporter le bras de pick-up avec le doigt.)
-
Faire tourner le contrepoids jusqu'à ce que le bras de pick-up soit équilibré tout en le supportant du doigt pour empêcher l'aiguille de se cogner contre tout objet dur. Quand le bras de pick-up est parfaitement équilibré, il maintient une position horizontale sans support.
-
Retourner le bras sur son appui, à la main.
-
Tout en tenant le contrepoids entre les doigts, tourner la jauge de la force d'appui jusqu'à ce que la graduation "0" s'aligne avec la ligne de repère sur le bras.
-
Tourner le contrepoids comme le montre la flèche de la figure, jusqu'à ce que la graduation "2", s'aligne avec la ligne de repère sur le bras de pick-up. La force d'appui correcte de 2 grammes est ainsi réglée. Un tour de la jauge produit une force de trois (3) grammes et chaque graduation est de 0,1 gramme.

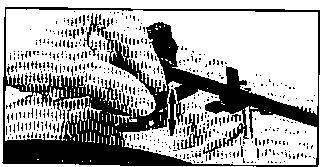

MISE EN LIBERTE DU LEVE-BRAS

Sur l'appareil neuf et aussi après une certaine durée d'inutilisation, il peut être nécessaire de libérer le lève-bras. Faire fonctionner, le lève-bras en le levant et en le baissant plusieurs fois à la main jusqu'à ce que le mouvement soit doux.
DEPOSE OU MONTAGE DU CACHE-POUSSIERE


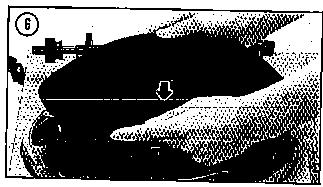

Dépose:
Ouvrir entièrement le cache-poussière et le lever en le tenant des deux mains de chaque côté, droit et gauche.

Joindre le cache-poussière et les pattes de fixation de la base, en baissant le cache-poussière comme l'indiquent les flèches de l'illustration.

-
Placer le tapis sur le plateau et le presser doucement en place.
-
Glisser le contrepoids sur l'extrémité arrière du bras de pick-up.

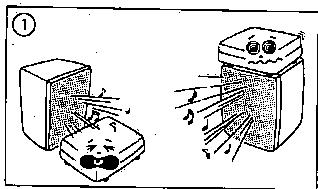

POSITIONNEMENT DE LA PLATINE

- Placer la platine tourne-disques et les enceintes aussi loin que possible l'une des autres. Ceci évitera le hurlement (sifflement de réaction) et le sautement de l'aiguille.
- Placer l'ensemble de la platine sur une surface qui n'est pas affectée par les vibrations locales — claquement de la porte, vibrations du plancher, etc.

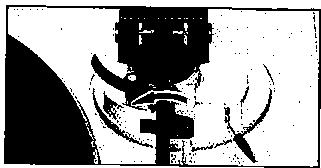

TRANSPORT DE L'APPAREIL

Quand on change d'emplacement l'appareil, il est recommandé de agrafer le bras de pick-up à l'appui pour empêcher l'aiguille de se cogner contre tout objet dur. Reporter le bras sur son appui à l'aide du bouton de retranchement (CUT) ou à la main.

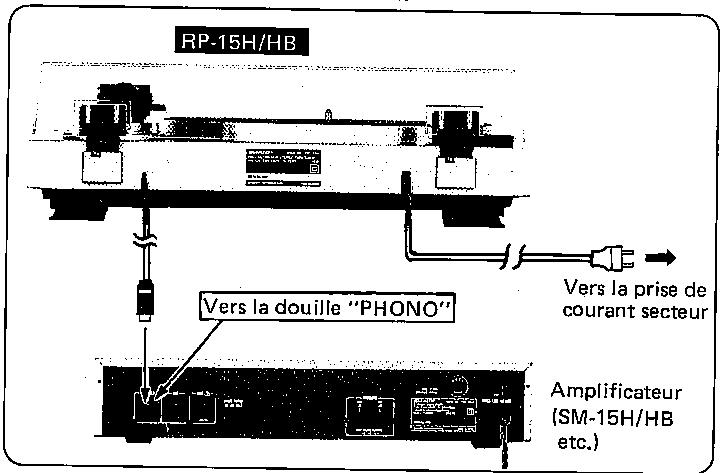

BRANCHEMENT A UN AMPLIFICATEUR
- Le commutateur d'alimentation de l'amplificateur étant coupé, brancher la fiche du câble de sortie de la platine tourne-disques à la douille "PHONO" de l'amplificateur.
- Brancher le cordon d'alimentation secteur de la platine dans une prise d'alimentation de secteur commode.

COMMUTATION DU SELECTEUR DE VITESSE
Le sélecteur de vitesse(SPEED)de cet appareil ne peut être changé seulement que quand le plateau tourne. Même si le sélecteur SPEED est commuté quand le plateau ne tourne pas, la vitesse ne changera pas. Observer le procédé suivant lors du changement de la vitesse de rotation.



- Enlever l'agrafe du bras de pick-up.
- Déplacer le levier de commande de mise en pile/pause vers l'arrière.
- Tenir la griffe de la coquille de tête et porter le bras de pick-up sur le plateau tournant.


-
Commuter le sélecteur SPEED sur la position "33" (33- 13 tpm) ou "45" (45 tpm) pour aligner la vitesse du disque à lire.
-
Après avoir choisi les vitesses, retourner le bras de pick-up sur son appui à la main, ou enfoncer le bouton CUT.

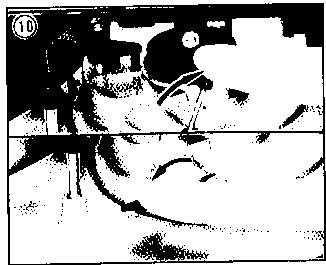

NOTE:
Ne jamais commuter le sélecteur SPEED quand un disque est en cours de lecture.
LECTURE AUTOMATIQUE
NOTE:
Les disques qui présentent des diamètres non courants, tels qu'ils ne sont pas de 30cm (12") et 17cm (7") de diamètre, imposent un démarrage manuel. (Le démarrage manuel est aussi nécessaire si des disques normaux doivent être démarrés au milieu.) Voir les instructions de "LECTURE MANUELLE" de la page 13.

- Ailumer l'amplificateur.
- Commuter le sélecteur de fonction de l'amplificateur sur la position "PHONO" et augmenter légèrement le volume.
-
Placer un disque sur le plateau (sur le tapis).
-
Pour la lecture d'un disque 45 tours, utiliser l'adaptateur fourni. Placer l'adaptateur sur le mandrin comme le montre l'illustration, et puis placer le disque sur le plateau.
-
Régler le sélecteur de taille du disque (SIZE) sur "17" (17cm = 7") ou "30" (30cm = 12").
Position enfoncée ..... [17] pour disque de 17 cm
Position libérée ..... [30] pour disque de 30 cm -
Commuter le sélecteur SPEED. Voir la "COMMUTATION DU SELECTEUR DE VITESSE" de cette page.
-
Porter le levier de commande de mise en pile/pause vers l'avant.
-
Pousser le bouton PLAY et le bras de pick-up se porte sur le bord externe du disque, puis descend.
-
Régler les commandes de volume et de tonalité de l'amplificateur sur les niveaux appropriés.

- L'opération du levier de commande de mise en pile/pause arrête la lecture du disque et son opération ultérieure reprend la lecture au point d'interruption. Déplacer le levier de commande de mise en pile/pause vers l'arrière pour lever le bras de pick-up.
La lecture du disque reprend en glissant le levier de commande de mise en pile/pause, vers l'avant. - Pour arrêter la lecture du disque en tout point, pousser le bouton de retanchement (CUT). Le bras de pick-up retournera sur son appui et l'alimentation du tourne-disque sera automatiquement coupée.
- Le bras de pick-up retourne automatiquement sur son appui et l'alimentation du tourne-disque est coupée à la fin de la lecture du disque.

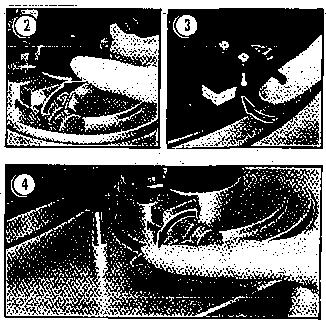

PRECAUTIONS A PRENDRE LORS DE LA LECTURE DE DISQUES
- Ne pas gêner le mouvement du bras de pick-up durant son retour sur l'appui du bras de pick-up ou durant la pose automatique.
- Ne pas faire tourner le plateau à la main en sens inverse des aiguilles d'une montre.
- Ne pas toucher l'aiguille ni avec les doigts, ni avec tout objet dur.
- Ne jamais déplacer le levier de commande de mise en pile/pause vers l'arrière pendant que l'agrafe du bras de pick-up est fixée.
- Le bras de pick-up ne retournera pas automatiquement sur son appui après la lecture d'un disque avec moins de 4mm entre le sillon le plus intérieur contenant un signal enregistré et le dernier sillon d'un disque. Dans ce cas, enfoncer le bouton CUT et le bras de pick-up retournera automatiquement sur son appui.
- Ne pas changer le sélecteur SPEED quand le plateau est stationnaire.
- Ne pas changer le sélecteur de taille du disque quand le bras de pickup est en mouvement ou juste après que l'aiguille descende sur la surface du disque. Cette action peut mettre le tourne-disques en panne.
- Si l'aiguille ne peut pas descendre précisément sur le sillon de départ, la position de descente de l'aiguille doit être reréglée avec précision. Se reporter aux instructions de la page 13.
- Déplacer rapidement le levier de commande de mise en pile/pause vers l'arrière quand le bouton PLAY a été enfoncé sans aucun disque sur le plateau, sans quoi un endommagement grave peut être provoqué à l'aiguille.

- Suivre les étapes 1 à 4 et l'étape 6 des instructions de la "LECTURE AUTOMATIQUE" de la page 12.
- Déplacer le levier de commande de mise en pile/pause vers l'arrière.
- Tenir la griffe de la coquille de tête et porter le bras de pick-up sur la position de lecture et le plateau commencera à tourner.
- Déplacer le levier de commande de mise en pile/pause vers l'avant pour baisser le bras sur le disque.
- Suivre les étapes 9 à 12 données dans les instructions de la "LECTURE AUTOMATIQUE" de la page 12.

La position de descente de l'aiguille pendant la lecture automatique a été correctement réglée en usine. Toutefois, le remplacement de la celluille peut avoir entraîné un léger déréglage, et un reréglage est nécessaire.
- Débrancher le cordon d'alimentation de secteur, de la la prise de courant secteur.

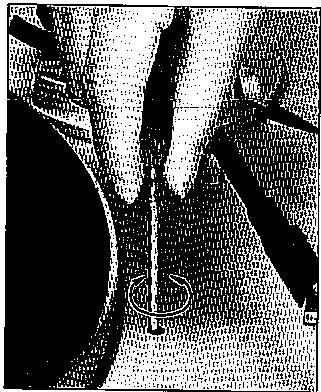

- Si l'aiguille descend sur le bord externe du disque, tourner la vis à droite. Si l'aiguille descend à l'intérieur du sillon de départ, tourner la vis à gauche.
Un tour de la vis modifie la position de descente d'environ 10mm (3/8").
ENTRETIEN

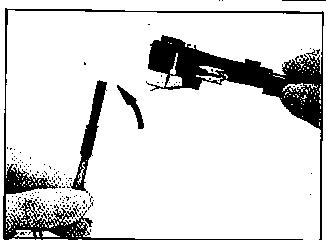

NETTOYAGE DE L'AIGUILLE

Pour enlever les peluches ou les poussières déposées sur l'aiguille, veuillez suivre le procédé montré sur l'illustration. Une brosse souple (non fournie) peut être utilisée. Ne jamais flotter l'aiguille dans le seris latéral, sinon l'aiguille risque de s'endommager. Ne jamais utiliser les doigts ou tout autre objet qui peut endommager la pointe fragile de l'aiguille.
NETTOYAGE DU COFFRET
Si l'on désire nettoyer n'importe quelle partie de l'appareil, l'essuyer avec un tissu doux imbibé d'alcool dénaturé. Ne jamais utiliser de dissolvants organiques comme de la benzine, des diluants, ou des détachants ménagers. Un endommagement grave peut en résulter.
REMPLACEMENT DE L'AIGUILLE
La distorsion augmente ou le disque est endommagé quand l'aiguille est usée.
L'aiguille fournie présente une durée de service d'environ 500 heures, il vous est donc recommandé de la remplacer (par une neuve) environ toutes les 500 heures de lecture: ce remplacement est nécessaire pour toujours assurer la meilleure reproduction du son.
L'ensemble de l'aiguille (élément No STY-117) utilisé pour le remplacement, est disponible chez les revendeurs SHARP ou dans tout atelier de réparation.

Mode de remplacement de l'aiguille:
-
Couper l'alimentation de l'amplificateur.
-

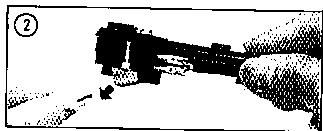

Enlever l'ensemble de l'aiguille usée du corps de la cellule, comme l'indique la flèche de l'illustration.

- Faire glisser doucement un nouvel ensemble de l'aiguille dans le corps de la cellule.
MONTAGE D'UNE CÉLULE DIFFERENTE

Une cellule appropriée présente une gamme de poids entre 4 g et 9 g et la distance entre la pointe de l'aiguille et la partie supérieure de la cellule ne dépasse pas 19 mm. Voir la figure à gauche. Lire les instructions de montage fournies par le fabricant avant d'installer une cellule dans la coquille de tête de la RP-15H/HB.
- Faire glisser les connecteurs des fils de sortie sur la nouvelle cellule (bornes), en veillant à observer la polarité correcte.
| •Fil bleu ......Mise à la terre du canal gauche |
| •Fil blanc ......Canal gauche |
| • Fil rouge ......Canal droit |
| • Fil vert ......Mise à la terre du canal droit |

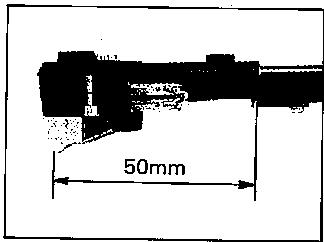

- Placer la cellule dans la coquille de tête avec une distance de 50mm entre la pointe de l'aiguille et l'extrémité de la coquille de tête.
Note:
Sur cet appareil, la coquille de tête ne peut pas être déposée du bras de pick-up.
- Les poids des ensembles de cellules, diffèrent les uns des autres de telle sorte qu'il est nécessaire de refaire le réglage de la force d'appui en fonction du poids. (Se reporter aux instructions de la page 11.)
DONNEES TECHNIQUES
GENERALITES
Source d'alimentation:
Consommation:
Dimensions:
Secteur 110V·120V/220V·240V, 50Hz
10W
Largeur;
430mm
Hauteur (y compris le cache-poussière);
138mm
Profondeur; 355mm
Poids (y compris le
cache-poussière):
4 kg
SYSTEME D'ENTRAINEMENT
Type:
Moteur:
Vitesses:
Pleurage et scintillement:
Ronflement:
Plateau:
Entraînement par courroie
Quadripôlaire, synchrone
33-1/3 et 45 tours/mn.
±0,15% (DIN)
60 dB (DIN "B")
30cm de diamètre en aluminium coulé sous
pression
BRAS DE PICK-UP
Type:
Longueur efficace:
Tubulaire équilibré statiquement
213mm
CELLULE
Type:
Réponse en fréquence:
Tension de sortie:
Séparation des canaux:
Force d'appui:
Impédance:
Elasticité acoustique:
Cellule:
Aiguille:
Magnétique
20Hz à 20.000 Hz
SHARP se réserve le droit de modifier le dessin et les caractéritiques pour améliorer le produit.
