Type de produit	Barre de son
Caractéristiques techniques principales	5.1 canaux, technologie Dolby Digital, DTS
Alimentation électrique	100-240 V, 50/60 Hz
Dimensions approximatives	Barre : 1230 x 85 x 100 mm ; Caisson de basses : 400 x 200 x 400 mm
Poids	Barre : 3.5 kg ; Caisson de basses : 10 kg
Compatibilités	Compatible avec les téléviseurs Samsung et autres marques via HDMI ARC, optique, Bluetooth
Type de batterie	Non applicable (alimentation secteur)
Tension	100-240 V
Puissance	320 W (total)
Fonctions principales	Bluetooth, Wi-Fi, Multiroom, mode nuit, égaliseur audio
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente Samsung
Sécurité	Ne pas exposer à l'humidité, respecter les consignes de sécurité électrique
Informations générales utiles	Vérifier la compatibilité avec votre téléviseur avant l'achat, garantie de 2 ans

FOIRE AUX QUESTIONS - HW-J7501 SAMSUNG

Comment connecter le Samsung HW-J7501 à ma télévision ?

Vous pouvez connecter le Samsung HW-J7501 à votre télévision via un câble HDMI (ARC) ou un câble optique. Assurez-vous que la télévision est configurée pour utiliser la sortie audio correcte.

Pourquoi le son de ma barre de son ne fonctionne-t-il pas ?

Vérifiez que la barre de son est bien alimentée et que le volume est réglé correctement. Assurez-vous également que la source audio est correctement sélectionnée sur la barre de son.

Comment mettre à jour le firmware de ma barre de son ?

Vous pouvez mettre à jour le firmware en connectant la barre de son à Internet via Wi-Fi ou en utilisant un USB. Vérifiez les paramètres dans le menu pour voir si une mise à jour est disponible.

Puis-je utiliser ma barre de son avec des appareils Bluetooth ?

Oui, le Samsung HW-J7501 prend en charge la connexion Bluetooth. Assurez-vous que le Bluetooth est activé sur l'appareil que vous souhaitez connecter et suivez les instructions de jumelage dans le manuel.

Comment résoudre les problèmes de synchronisation audio ?

Si vous rencontrez des problèmes de synchronisation audio, essayez de désactiver le mode de traitement audio dans les paramètres de la télévision ou de la barre de son. Vous pouvez également ajuster le délai audio dans les paramètres.

La barre de son ne s'allume pas, que faire ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Essayez d'utiliser un autre câble d'alimentation si possible.

Comment réinitialiser ma barre de son ?

Pour réinitialiser la barre de son, éteignez-la, puis maintenez enfoncé le bouton 'Volume +' et le bouton 'Source' en même temps jusqu'à ce que le message de réinitialisation apparaisse.

La qualité audio est-elle faible, que puis-je faire ?

Assurez-vous que la barre de son est correctement positionnée et qu'elle n'est pas obstruée par des objets. Vérifiez également les paramètres audio de votre télévision et de la barre de son.

Comment activer le mode surround sur ma barre de son ?

Pour activer le mode surround, utilisez la télécommande de la barre de son et appuyez sur le bouton 'Surround' ou accédez aux paramètres audio pour sélectionner le mode souhaité.

Ma barre de son ne se connecte pas au Wi-Fi, que faire ?

Vérifiez que votre réseau Wi-Fi fonctionne correctement et que le mot de passe est correct. Redémarrez la barre de son et votre routeur, puis essayez de vous reconnecter.

MODE D'EMPLOI HW-J7501 SAMSUNG

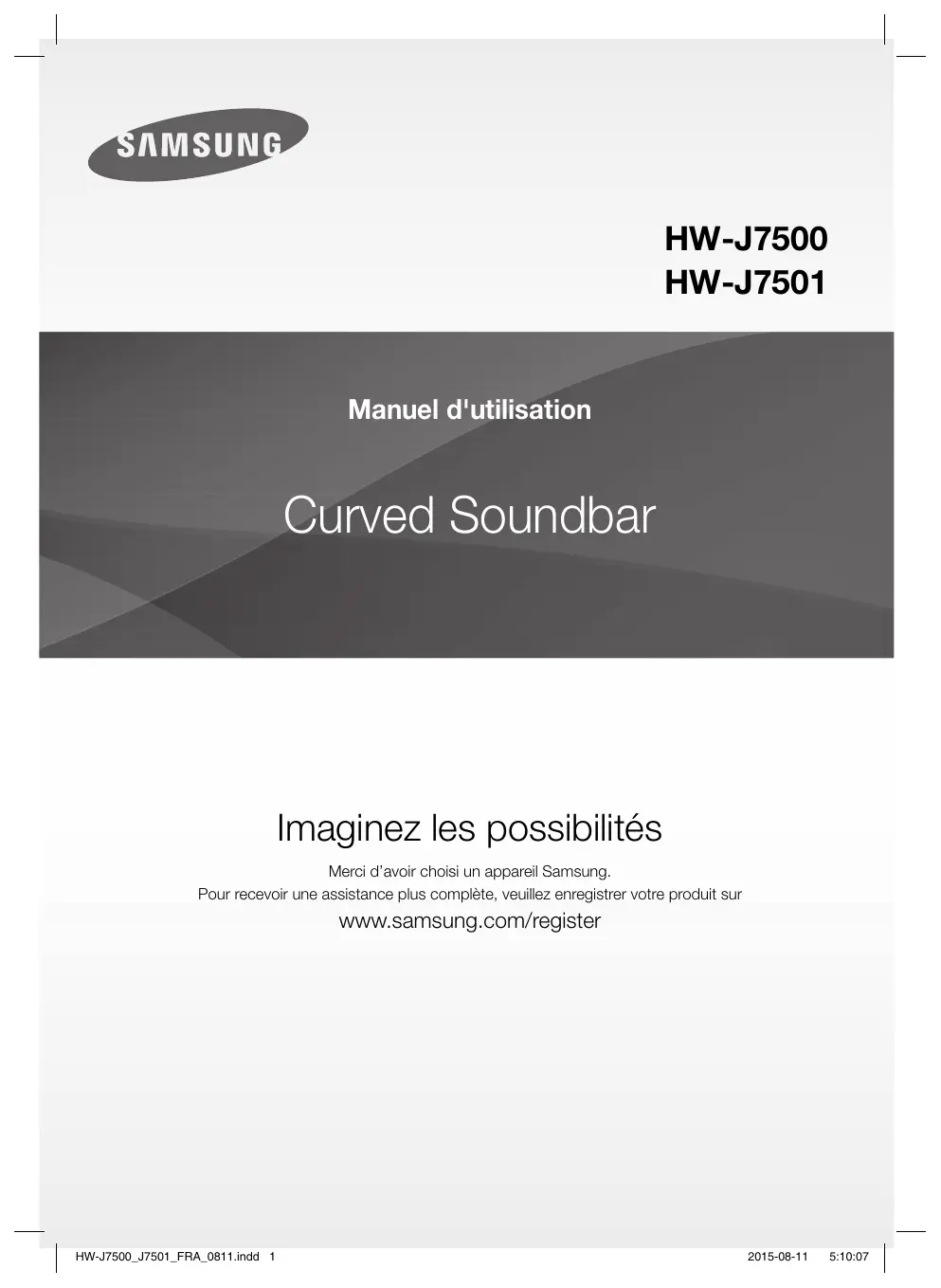

Manuel d'utilisation

Curved Soundbar

Imaginez les possibilités

Merci d'avoir besoin un apparéil Samsung.

Pour receivevoir une assistance plus complète, veuillus enregistrer votre produit sur

www.samsung.com/register

CHARACTERISTIQUES

Services de musique en streaming

La Curved Soundbar you permit d'acceder encore plus facilement à votre musique préfééré, grâce à ses fonctionnalités Wi-Fi. Accès facile à l'application Samsung Multiroom pour profiter au maximum des services de musique en streaming disponibles avec votre abonnement Internet.

Expansion du son ambiophonique

La fonctionnalité Expansion du son ambiophonique ajoute de la profondeur et de la grandeur au son.

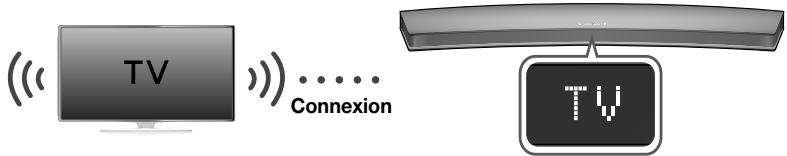

TV SoundConnect

Connectez facilement votre téléviseur à la Soundbar via Bluetooth avec TV SoundConnect. L'absence des cables qui traint en entre la Soundbar et le téléviseur vous permet de mettre en valeur le design plat et sobre de deux systèmes tout en conservant une appearance soignée de votre salon. Vous contrôle facilement la Soundbar et le téléviseur depuis une seule télécommande.

Partage des sources de musique (= lecture Multiroom)

Grçà à Multiroom Link, il est facile de contrôle et de partager une seule source de musique à travers plusieurs péripériques audio à différents emplacements. L'application mobile contrôle le volume et la musique sur votre système à travers différents péripériques, y compris votre téléviseur, la Soundbar, le système audiovisuel et le lecteur de disque Blu-ray. Bénéficiez du son de votrechoix, où vous pouze.

HDMI

L'interface HDMI permet la transmission simultanée des signaux audio et video pour vous offrir une image plus nette.

L'appareil est également équipé de la fonction ARC qui vous permet d'éçouter le son de votre téléviseur sur le Soundbar via un cable HDMI. Cette fonction est uniquement disponible si vous connectez l'appareil à un téléviseur compatible ARC.

Prise en charge de la fonction Hôte USB

Voupez connecter des peripériques de stockage USB externes (lecteur MP3, mémoire flash USB, etc.) afin d'en dire les fichiers musicaux à l'aide de la fonction USB HOST du système Soundbar.

Fonction Bluetooth

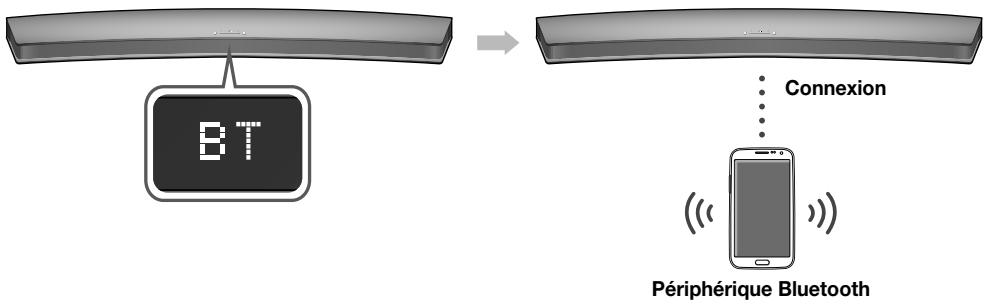

You pouvez connecter un périphérique Bluetooth à l'Ensemble Soundbar pour écouter de la musique avec un son stéreo de haute qualité, tout cela sans fil!

LICENCE

DOLBY DIGITAL

Fabriquésous licence par Dolby Laboratories.Dolby et le symbole représentant deux D sont des marques de commerce de Dolby Laboratories.

dt2.0 Channel

Pour les brevets DTS, consultez le site http://patents.dts. com. Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole, & DTS et le symbole qui lui est associé sont des marques déposées, et DTS 2.0 Channel est une marque déposée de DTS, Inc. © DTS, Inc. Tous droits réservés.

HOMI

Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

INFORMATIONS RELATIVES À LA SÉCURITÉ

AVERTISSEMENTS

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DEMONTEZ PAS LE CAPOT. L'APPAREIL NE CONTIENT PAS DE PIEÇES RÉPARABLES PAR L'UTILISATEUR; S'ADRESSER À UN SERVICE APRès-VENTE QUALIFIÉ.

ATTENTION RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR			Ce symbole avertit l'utilisateur de la présence d'une tension dangereuse à l'intérieur de l'appareil.
		!	Ce symbole avertit l'utilisateur de la présence de directives importantes dans la documentation accompagnant cet apparéil.

AVERTISSEMENT: Afin de diminuer les risques d'incendie ou de chic électrique, n'exposez pas cet apparéil à la pluie ou à l'humidité.

ATTENTION : Pour prévenir les chocs électriques, branche la fiche au fond, en prénant soin d'insérer la tige large dans la fente large.

• Cet apparéil doit toujours être branché à une prise terre.
• Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale; il est de ce fait nécessaire que la prise principale soit facile d'accès.

ATTENTION

• Évitez toute projection d'eau sur l'appareil. Ne posez jamais d'objet contenant un liquide (ex : un vase) dessus.
• Pour être complètement l'apparil, vous nevez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

PRECAUTIONS

Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d'assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est concu pour une utilisation en continu. Pour entièrement étéindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.

En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourrait endommager votre apparéil.

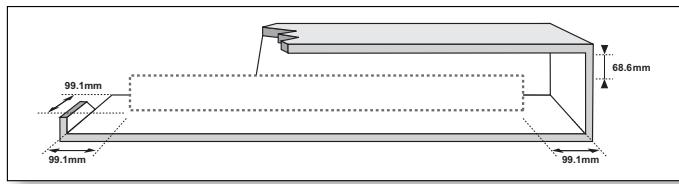

Protégéz le produit de l'humidité ( comme les vases) et d'une chaleur excessive ( comme une cheminée ) ou de tout équipement capable de creer des champsmagnétiques ou électriques. Débranchez le cabled'alimentation en cas de dysfonctionnement. Notreproduit n'est pas prévu pour un usage industriel. Ceproduit ne peut être utilisé qu'a des fins personnelles. Une condensation peut se former si le produit ou undisque a été stocké à BASSE TEMPERATURE. Si vous deveztransporter I'ensemble pendant I'hiver,attendez environ2 heures que I'appareil ait atteint la temperature de lapiece avant de I'utiliser.

N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîrner une surchauffe et un dysfonctionnement de l'appareil.

Les piles utilisées dans ce produit peuvent contoir des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans toute poubelle habituelle. Ne vous débarrasssez pas des piles en les faisant brûr. Ne court-circuitez pas, ne désassemblé pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplaceze que par une batterie du même type.

ATTENTION, NE PAS INGÉRER LA BATTERIE, RISQUE DE BRûLURE CHIMIQUE,

[Télécommande fournie avec] Ce produit contient une pile par piece/bouton.

Si vous avalez la pile par piece/bouton, cela peut entraîner des brûlures internes graves en seulement 2 heures et vous pouvez mournir. Maintenez les piles neuves et usagées hors de portée des enfants. Si

le compartment de la pile ne se feme pas correctement, arreter d'utiliser l'appareil et maintenez-le hors de portée des enfants. Si vous pensez qu'il est possible que les piles aient ete avalees ou placees à l'intérieur d'une partie du corps, consultez immediatement un medecin.

SOMMAIRE

2 DEMARRAGE

2 Caractéristiques
3 Informations relatives à la sécurité
6 Contenu

7 DESCRIPTIONS

7 Panneau supérieur/façade
8 Panneau arrrière/inférieur
9 Telecommande

11 INSTALLATION

11 Installation de la Soundbar

11 Installation de la Soundbar et du téléviseur sur le montage mural

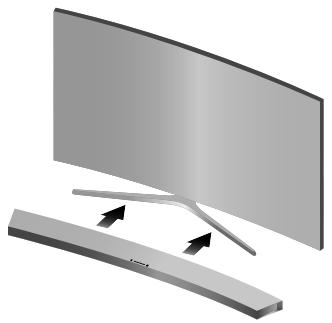

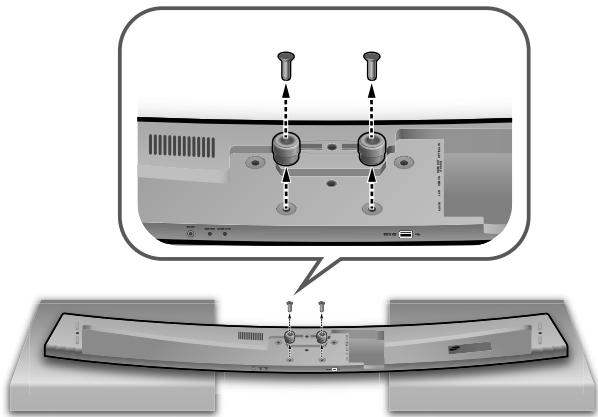

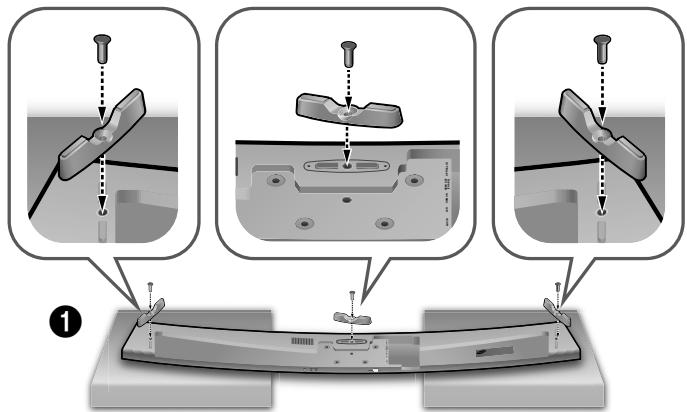

14 Installation de la Soundbar sur le socle du téléviseur

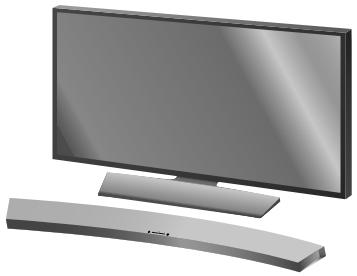

15 Installation de la Soundbar sans socle

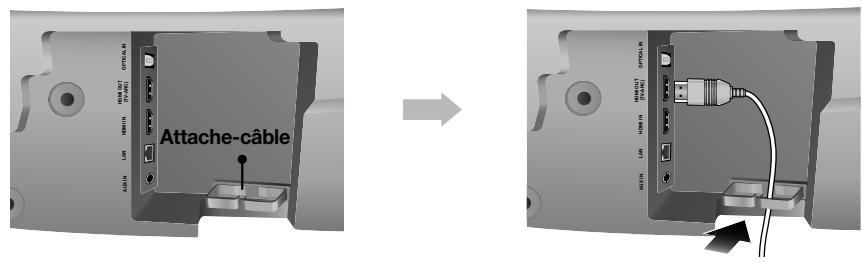

16 Montage de l'attache-cable
16 Montage du cache du pied sur le caisson de graves

17 BRANCHEMENTS

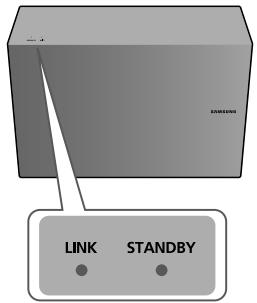

17 Connexion du caisson de graves
19 Connexion de l'appareil à un téléviseur
19 TV SoundConnect
20 Connexions avec le téléviseur à l'aide d'un cable HDMI (numérique)

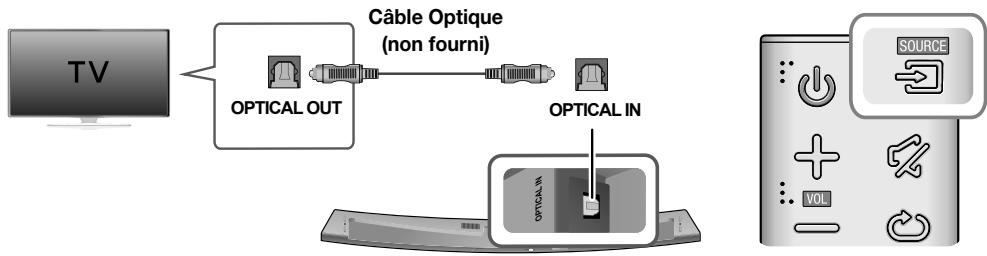

21 Connexions avec le téléviseur à l'aide d'un cable optique (numérique)
22 Connexions avec le périhérique externe
22 Cable HDMI
22 Cable optique ou AUX
23 USB

25 FONCTIONS

25 Mode D'entrée
26 Bluetooth
28 Utilisation de la fonction Network Standby On
28 Utilisation du Multiroom Link

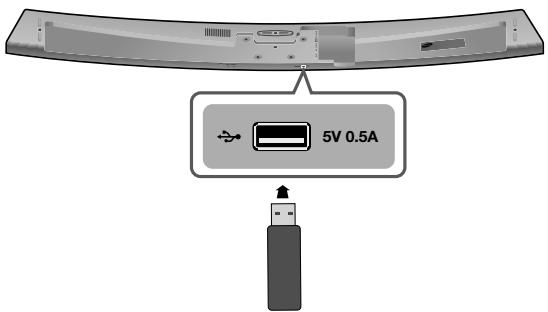

30 Mise à jour logicielle

32 TÉPANNAGE

32 Tépannage

33 ANNEXE

33 Spécifications

• Les figures et les illustrations duprésent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparace du produit réel.
• Des frais supplémentaires pourron vous etra facturés dans les cas suivants :

(a) Vous demandez l'intervention d'un ingénieur, mais il s'avere que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation).
(b) Vous portez l'unité à un centre de réparation, mais il s'avere que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).

• Le montant de ces frais administratifs vous sera notification avant que tout travail ou toute visite à votre domicile ne soit effectue).

CONTENU

AVANT DE LIRE LE MANUEL D'UTILISATION

Prenez reconnaissance des termes suivants avant de dire le manuel d'utilisation.

Icones utilisées dans le present manuel

Icône	Terme	Définition
	Attention	Indique une situation pour laquelle une fonction ne fonctionne pas ou que des paramètres peuvent être annulés.
	Remarque	Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque fonction.

Vérifiez la présence des accessoires fournis presentés ci-dessous.

Unité principale

Télécommande / Batterie Lithium (3V:CR2032)

Cordon d'alimentation

Adaptatour CC

Cable USB

Support de pied : 3 pieces

Attache-cable

Manuel d'utilisation

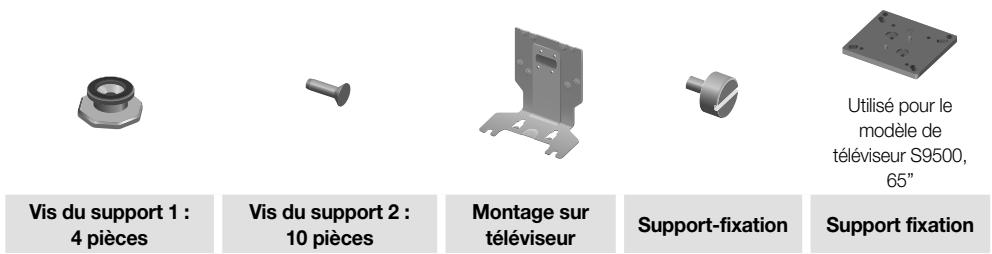

Support fixation

Montage sur téléviseur

Vis du support 1 : 4 pieces

Vis du support 2 :10 pièces

Support-fixation

Caisson de basses

Cordon d'alimentation

Cache du pied : 4 pieces Vis taptite : 4 pieces

Pied en caoutchouc : 4 pieces

• L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.

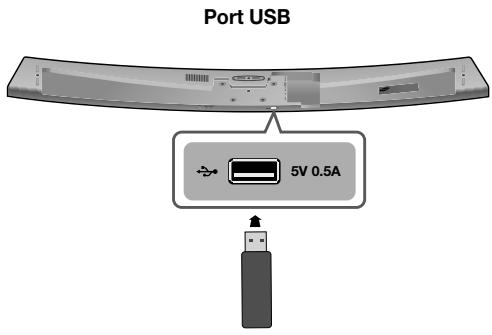

• Utilise le cable USB dédié pour connecter des périhériques USB à l'unité.

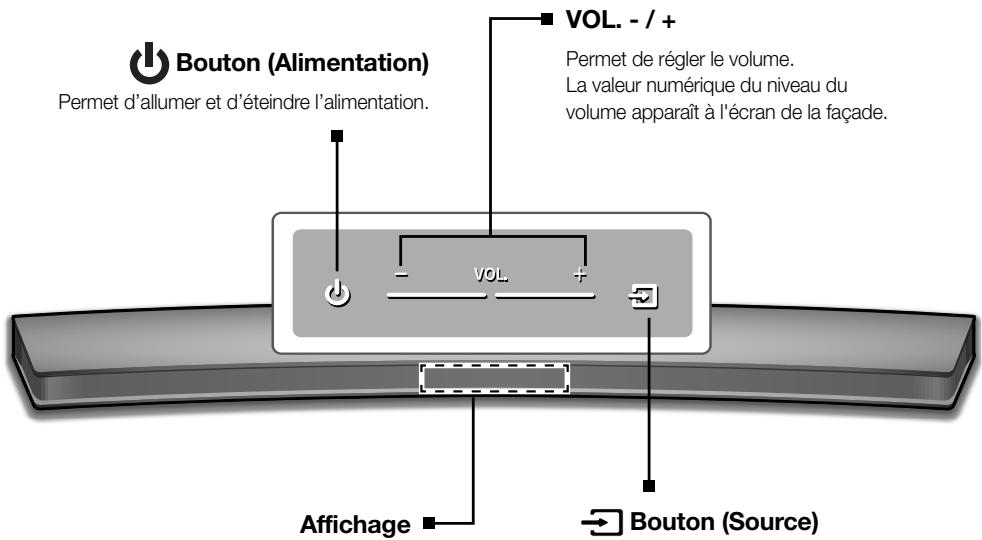

PANNEAU SUPÉRIEUR/FAÇADE

Affiche le mode actuellément sélectionné.

Bouton (Source)

Permet de selectionner les entrées D.IN, AUX, HDMI, BT, TV, USB.

• Lorsque l'appareil est sous tension, si vous appuyez sur le bouton (Source) pendant plus de 3 secondes, le bouton fonctionne en (Silencieux). Pour annuler la configuration du bouton (Silencieux), appuyez à nouveau sur le bouton (Source) pendant plus de 3 secondes.

• Pour nettoyer l'appareil, débranchez d'abord le cable d'alimentation de la prise murale, puis essuyez-le avec un chiffon doux et sec. Étant donné que l'aluminium est un matériel électrostatique positif, vous pouvez avoir une décharge statique.

• Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes.
• Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.
• Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez eteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec toute téléviseur.

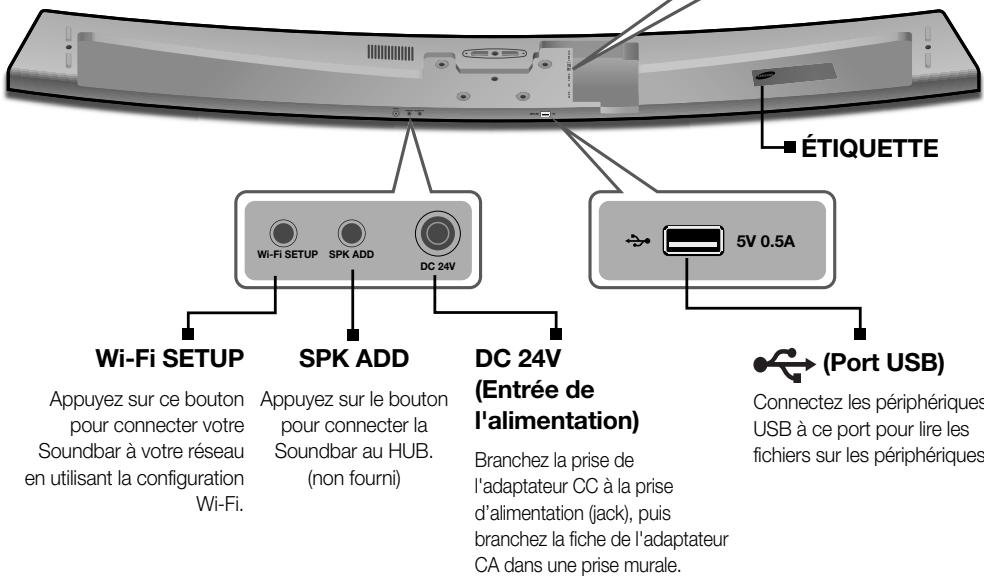

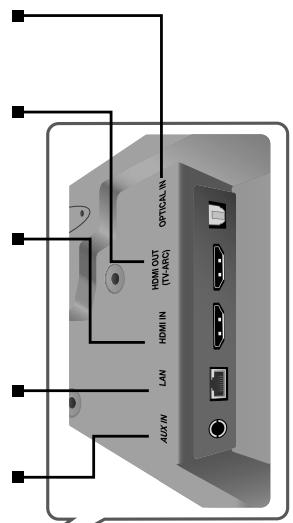

PANNEAU ARRÈRE/INFÉRIEUR

OPTICAL IN (D.IN)

Permet la connexion à la sortie (optique) numérique d'un apparéil externe.

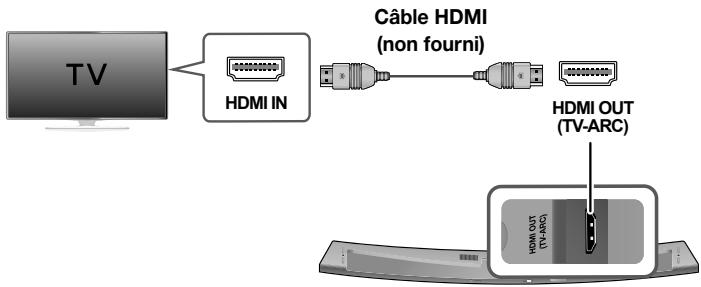

HDMI OUT (TV-ARC)

Transmet les signaux video et audio numériques simultanément au moyen d'un cable HDMI.

HDMI IN

Permet de receivevoir simultanément les signaux numériques audio et video à l'aide d'un cable HDMI. Utilisez-le lorsque vous connectez un périhérique externe pris en charge.

LAN

Permet la connexion à un réseau à l'aide d'un cable LAN.

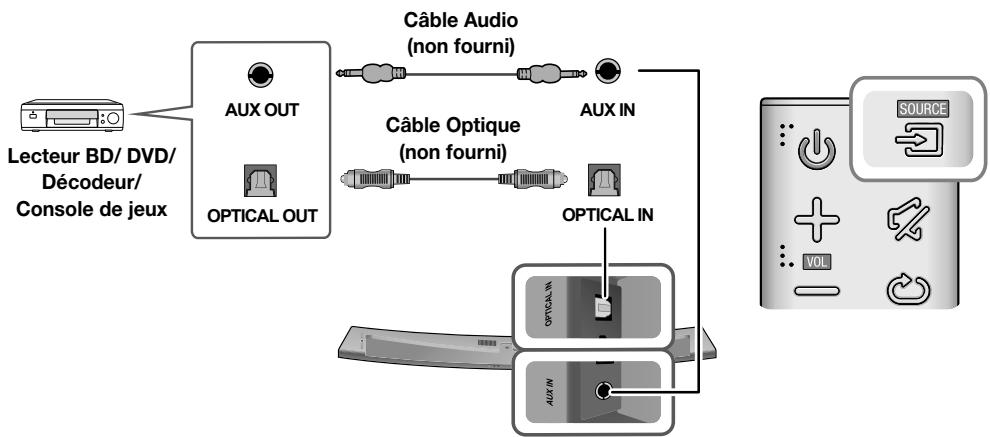

AUX IN

Permet la connexion à la sortie analogue d'un périphérique externe.

• Lorsque vous débranchez le cable d'alimentation de l'adaptateur CA de la prise murale, veillez à maintainir la fiche. Ne tirez pas sur le cable.
• Ne branche pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces branchements entre les composants sont terminés.
  Veiliez a ce que I'adaptateur AC / DC soit bien posé à plat sur une table ou sur le sol. Si I'adaptater AC / DC pend de telle sorte que la prise du cordon d'alimentation secteur soit vers le haut, de l'eau ou d'autres corps étrangers risquent de pénétre dans I'adaptateur et d'entrainer un dysfonctionnement de I'adaptateur.

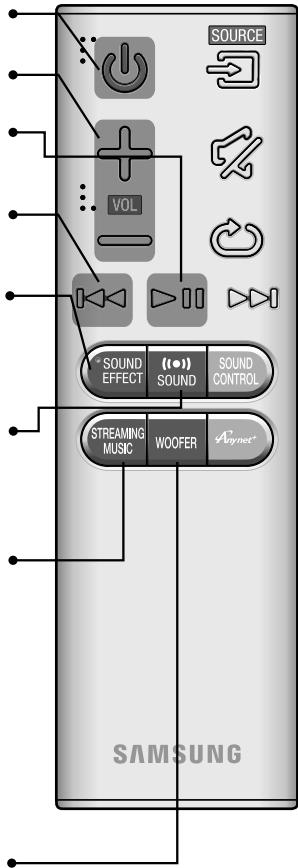

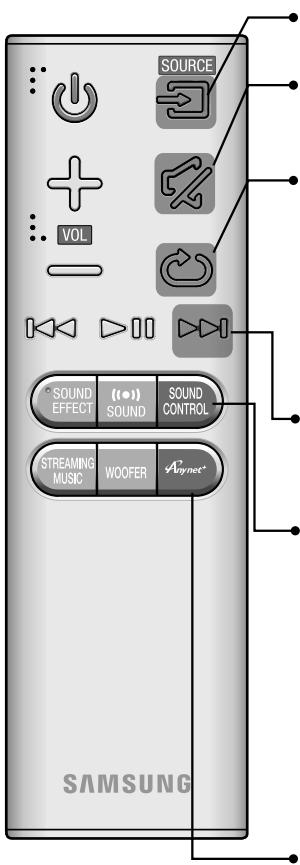

TÉLEÇOMMANDE

SOURCE

Permet de selectionner une source connectee au Soundbar.

Silencieux

Vous pouvez baiser le volume sur 0 en appuyant sur un bouton. Appuyez a nouveau pour rétablier le son à son niveau de volume précédent.

Répéter

Vous pouvez régler la fonction Régier lorsqu vous écoutez de la musique à partir d'une clé USB.

OFF - REPEAT : Permet d'annuler la lecture repétée.

TRACK - REPEAT: Permet de répéter la lecture d'une piste.

ALL - REPEAT: Permet de répéter la lecture de toutes les pistes.

RANDOM - REPEAT: Permet de dire les plages dans un ordre aléatoire. (Une plage qui a déjà été lue peut être lue à nouveau.)

Saut en avant

Lorsque le periphérique que vous étés en train de dire contient deux fichiers ou plus et lorsque vous appuyez sur le bouton , le fichier suivant est sélectionné.

SOUND CONTROL (*Utilize les boutons ⇌, ⇌ pour régler le niveau.)

Permet de selectionner TREBLE, BASS ou AUDIO SYNC. Puis, utilisez les boutons I<>, pour regler le volume sur Aigu ou Basse de -3 à +3.

Appuyez sur le bouton SOUND CONTROL pendant environ 5 secondes pour régler le son pour chaque bande de fréquences. Vous pouvez sélectionner 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz et régler chacune de ces options de -6 à +6.

Si le Soundbar est connecté à un téléviseur numérique et que la vente et l'audio ne sont pas synchronisés, appuyez sur les boutons SOUND CONTROL pour corriger le problème. Utilisez les boutons «←, » pour régler le temps de retard audio entre 0 ms et 300 ms. En mode USB, en mode TV et en mode BT, la fonction Audio Sync peut ne pas fonctionner.

Anynet+

Appuyez sur le bouton Anynet+ pour activer ou désactiver la fonction Anynet+. (Par défaut : Auto Power Link OFF, ON - ANYNET+ / OFF - POWER LINK ou OFF - ANYNET+ / ON - POWER LINK). La fonction Anynet+ vous permet de contrôler la Soundbar avec la télécommande à partir d'un téléviseur Samsung compatible avec Anynet+. La Soundbar doit être connectée au téléviseur via un cable HDMI.

• Auto Power Link Permet de synchroniser la Soundbar à une source optique connectée via la prise optique pour que le produit s'allume automatiquement lorsque vous allumez votre télévision. (Reportez-vous à la page 21)

Voupez également activer la fonction Wi-Fi SETUP en appuyant longuement sur le bouton Anynet+ de la télécommande pendant plus de 7 secondes.

Soundbar est un nom dont Samsung est le propriete.
- Faire fonctionner le téléviseur en utilisant sa télécommande.

Marche/Arret

Permet d'allumer et d'eteindre l'alimentation.

Volume

Règle le niveau de volume de l'unité.

Lecture/Pause

Appuyez sur le bouton pourmettre enpause la lecture du fichiertemporairement. Appuyez a nouveau sur le bouton pourlirele fichier selectionné.

Saut en arrête

Si le periphérique que vous estes en train de litre contient plus d'un fjchier et que vous appuyez sur le bouton ,le fjchier precedent est selectionné.

SOUND EFFECT

Yououpuvezselectionnerlesmodessonores:STANDARD

(Son Original), MUSIC, CLEAR VOICE, SPORTS, MOVIE et NIGHT MODE

selon le type de source dont vous souhaitez profiter.

Sélectionnez le mode STANDARD si vous souhaitez apprécié le son d'origine.

(S) SOUND

La fonction du son ambiophonique permet d'ajouter de la profondeur et de la grandeur au son. Appuyez plusieurs fois sur le bouton (▶) SOUND pour faire

défilé les réglages Surr.Sound :

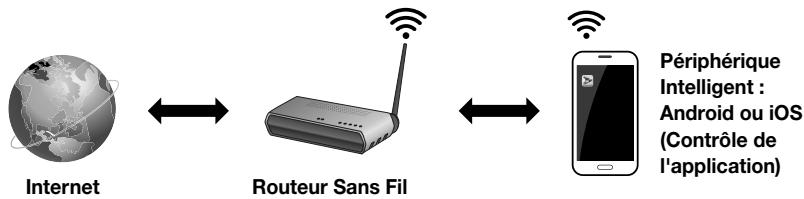

Appuyez sur le bouton STREAMING MUSIC pour écouter une station de radio Internet. Chaque fois que vous appuyez sur ce bouton, le Soundbar passée sur la station par défaut suivante, il fonctionne en boucle sur les 3 stations par défaut.

Pour utiliser la fonction STREAMING MUSIC, la Soundbar doit être connectée au réseau. (Reportez-vous à la page 28)

DRC (Dynamic Range Control) *

Cette option vous permet d'appliquer un contrôle de plage dynamique de l'audio Dolby Digital.

Appuyez sur le bouton STREAMING MUSIC et maintenez-le enforcé, puis la fonction DRC (Dynamic Range Control) bascule de ON à OFF et inversement.

WOOFER

(*) Utilise les boutons I< 一 , >I pour régler le volume du caisson de graves.) Appuyez sur le bouton WOOFER. Puis, utilisez les boutons I< 一 , >I pour régler le volume du caisson de graves de -12, -6 à +6.

Vou puez également activer la fonction SPK ADD de la Soundbar en appuyant longuement sur le bouton WOOFER de la télécommande pendant plus de 5 secondes.

INSTALLATION DES PILES DANS LA TELECOMMANDE

1. Utilisez une pièce de monnaie adaptée pour tourner le couvercle de la batterie de la télécommande dans le sens inverse des aiguilles d'une montre pour le retirer comme indiqué sur la figure ci-dessus.

2. Insérez une pile au lithium de 3V. Veillez à ce que le pôle positif (+) soit orienté vers le haut lors de l'insertion de la pile dans son logement Mettez le couvercle sur la batterie et alignez le repère • l'un en face de l'autre comme indiqué sur la figure ci-dessus.

3. Utilisez une piece de monnaie adaptée pour tourné le couvercle de la batterie de la télécommande dans le sens des aiguilles d'une montre jusqu'en butée pour le remetre en place.

INSTALLATION DE LA SOUNDBAR

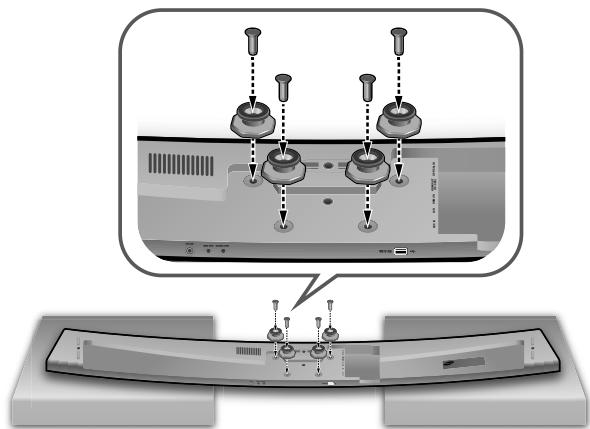

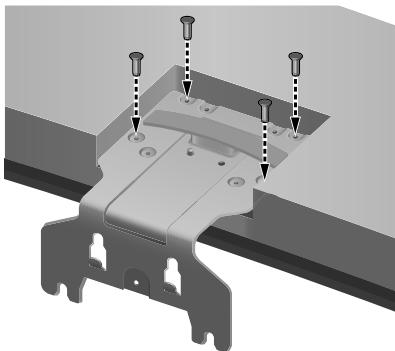

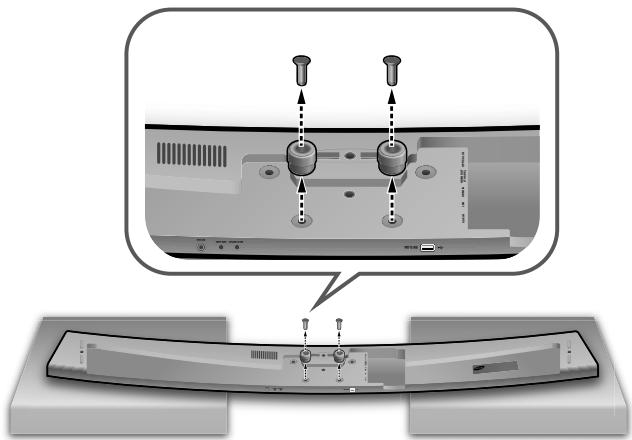

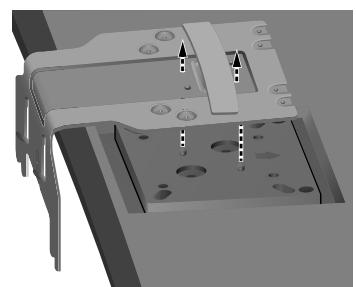

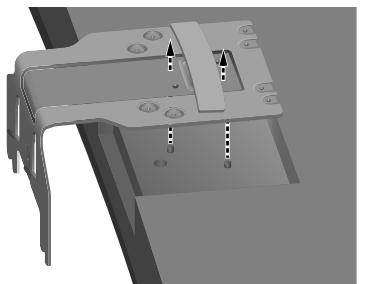

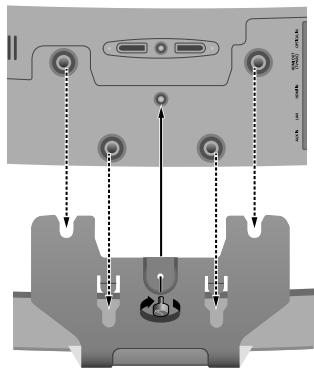

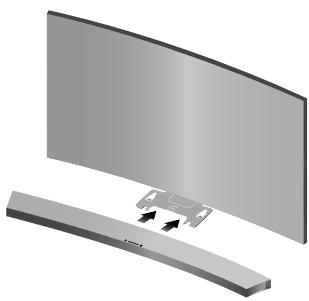

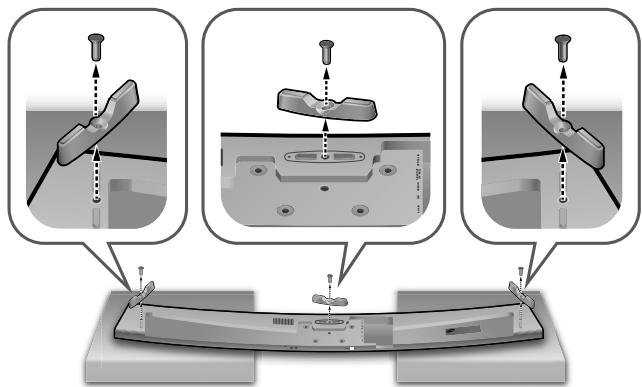

INSTALLATION DE LA SOUNDBAR ET DU TÉLÉVISEUR SUR LE MONTAGE MURAL

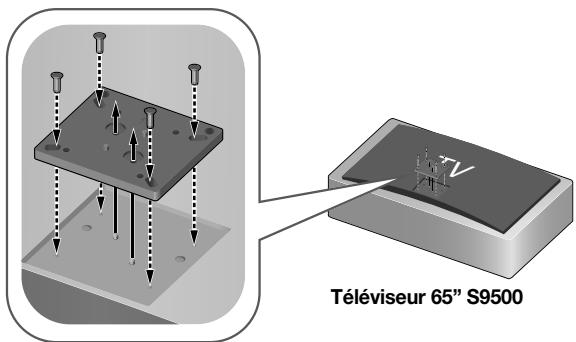

• Ce modele correspond au modele de téléviseur courbe Samsung 2015 S8500/S9000 - 55"/65", S9500 - 65". Reportez-vous à la page d'accueil de Samsung Electronics pour consulter la liste détaillée des modèles correspondants.
• Lors du montage de la Soundbar sur un téléviseur de la série JS9500, utilisez la distance du cache de 1,6" comprise dans le kit Samsung Mini Fixation Murale.
• Pour monter la Soundbar et le téléviseur à l'aide de la fixation murale, veillez à monter tout d'abord la Soundbar sur le téléviseur, puis montez le téléviseur.
• Pour monter le téléviseur sur le mur, reportez-vous au manuel d'utilisation joint avec le téléviseur que vous avez acheté.
• Cette Soundbar ne peut pas etre fixe sur un telaviseur non compatible, que ce soit sous la forme d'un support ou d'un socle.

Vérifiez la présence des accessoires fournis presentés ci-dessous.

1. Placez la barre audio comme indiqué sur le schéma, en vous assurant qu'aucun des boutons ne soit en contact avec la surface sur laquelle elle se trouve.

1. Retrez le Support (2 pieces) de la Soundbar comme indiqué sur l'illustration.

1. Serrez les quatre Vis du support 1 et quatre des Vis du support 2 dans les quatre troughs de la Soundbar, comme indiqué sur l'illustration.

1. Si le Support de pied a déjà été monté, retirez-le pour installer le support mural du téléviseur.

1. (Lors du montage d'un téléviseur de modèle S9500, 65". Pour d'autres modèles, sautez cette étape.) Placez le Support fixation sur le téléviseur à l'aide du guide du téléviseur, fixez-le en serrant la Vis du support 2 (4 pieces). Alignez soigneusement l'orifice du Support fixation au centre du téléviseur, afin de ne pas le placer plus d'un côté.

Téléviseur 65" S9500

1. Si vous montez le Soundbar sur un téléviseur Samsung compatible, utilisez le guide du téléviseur pour placer correctement le Montage sur téléviseur sur le téléviseur.

1. Serrez le Montage sur téléviseur sur le téléviseur à l'aide des 4 Vis du support 2 restantes.
2. ÀpRES avoir monté le Montage sur télévisueur, montez le télévisueur sur le mur.

Base de la barre audio

Base du téléviseur, avec Montage sur téléviseur fixé

1. Poussez la Soundbar sur le Montage sur téléviseur aussi loin que possible, comme indiqué sur l'illustration.
2. Serrez le Support-fixation sur la Soundbar pour fixer la Soundbar sur le Montage sur téléviseur.

INSTALLATION DE LA SOUNDBAR SUR LE SOCLE DU TÉLEVISEUR

Vou puez installer la Soundbar sur le socle du téléviseur si vous avez un téléviseur compatible avec la Soundbar avec ce modele.

Vérifiez la présence des accessoires fournis presentés ci-dessous.

Vis du support 2:3 pièces

Support de pied : 3 pieces

2

1. Placez la barre audio comme indiqué sur le schéma, en vous assurant qu'aucun des boutons ne soit en contact avec la surface sur laquelle elle se trouve.
2. Fixez le Support de pied (3 pieces) et la Vis du support 2 (3 pieces) sur la Soundbar comme indiqué sur l'illustration.

1. Retirez le Support (2 pieces) de la Soundbar comme indiqué sur l'illustration.

1. Alignez le centre de la barre audio avec le centre de la base du téléviseur, et poussez-le jusqu'au socle aussi loin que possible, comme indiqué sur le schéma. Veillez à ne pas déséquilbrer le téléviseur.

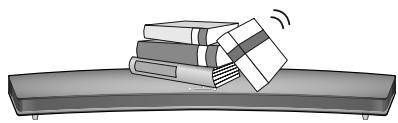

• Ne posez pas d'objets lourds et ne montez pas sur l'appareil.

INSTALLATION DE LA SOUNDBAR SANS SOCLE

1. Centrez la barre audio sur la zone plate devant le téléviseur.

MONTAGE DE L'ATTACHE-CABLE

Fixez l'attache-cable à l'unité comme indiqué, puis passez les cables via l'attache-cable pour une installation soignée.

MONTAGE DU Cache DU PIED SUR LE CAISSON DE GRAVES

1. Placez chaque Cache du pied sur les 4 trous correspondants comme indiqué sur l'illustration.
2. Insérez la Vis taptite (4 pieces) dans le trou correspondant du Cache du pied.
3. Bouchez les trouss avec du Pied en caoutchouc (4 pieces) pour terminer.

• Ne branche pas le cordon d'alimentation de ce produit ou de votre téléviseur dans la prise murale avant que toutes les connexions entre les différents composants n'aient ete effectuees.
• Avant de déplacer ou d'installer l'appareil, mettez-le hors tension et débranchez le cordon d'alimentation.

CONNEXION DU CAISSON DE GRAVES

CONNEXION AUTOMATIQUE AU CAISSON DE GRAVES

L'unité principale et le caisson de graves doivent être reliés automatiquement (connexion sans fil) lorsque l'unité principale et le caisson de graves sont allumés.

• Si elle est complètement connectée, la DEL bleue dans le caisson de graves arrêté de clignoter.

CONNEXION MANUELLE AU CAISSON DE GRAVES

L'ID de lien du caisson de basses est prérégé en usine, et l'unité principale et le caisson doivent se connecter automatiquement (connexion sans fil) à la mise sous tension des deux. Si le témoin Link ne s'allume pas à la mise sous tension de l'unité principale et du caisson de basses, vous devrez régler l'ID tel qu'indiqué dans la procédure suivante.

1. Branches the cordons d'alimentation de I'unité principale et du caisson de graves dans une prise murale CA.

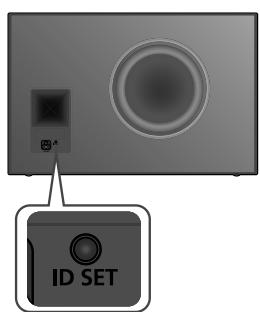

2. Appuyez pendant 5 secondes sur le bouton ID SET situé à l'arrière du caisson de graves à l'aide d'un petit object pointu.

3. Le témoin de veille s'éteint et le témoin de liaison (LED bleue) clignote rapidement.

4. Alors que l'unité principale est hors tension (en mode STANDBY), appuyez sur la touche (Silencieux) de la télécommande pendant 5 secondes.

5. Le message ID SET apparait sur I'ecran de la Soundbar.

6. Pour finaliser le lien, mettez l'unité principale sous tension lorsque la LED bleue du caisson de graves clignote.

7. L'unité principale et le caisson de basses sont à présent liés (connectés).
   Le témoin de liaison (LED bleue) situé sur le caisson de graves doit être allumé.

8. Si le témoin Link (Lien) ne s'affiche pas en bleu, la liaison a échoué. Éteignez l'unité principale et recommencez à partir de l'étape 2.
9. Vous pouvez更好地 profiter du son du caisson de graves sans fil en seLECTIONnant les effets sonores. (Reportez-vous à la page 10)

• Avant de déplacer ou d'installer l'appareil, mettez-le hors tension et débranchez le cordon d'alimentation.
• Si I'unité principale est hors tension, le caisson de graves sans fil sera en mode veille et la LED de veille située sur la partie supérieure s'allumera 30 secondes après le clignotement du témoin de liaison (LED bleue).
• Si vous utilisez un periphérique utilisant la meme fréquence (2,4 GHz) que la barre audio près de la barre audio, l'interfERENCE peut entraîner quelques interruptions de son.
• La distance de transmission d'uneonde radioelectrique est d'environ 10m , mais elle peut varier en fonction de I'environnement de fonctionnement. Si un mur en beton ou une paroi metallique se trouve entre l'unité principale et le module de reception sans fil, le système risque de ne pas fonctionner car les ondes radio ne peuvent pas traverser le metal.
• Si l'unité principale n'effectue pas de connexion sans fil, suivez les étapes 1 à 5 de la page précédente pour rétablier la connexion entre l'unité principale et le caisson de graves sans fil.

L'antenne de reception sans fil est integree au caisson de graves sans fil. Maintenez l'appareil a l'abri de I'eau et de I'humidite.
- Pour un résultat d'écoute optimal, assurez-vous que la zone autour du caisson de graves sans fil est bien dégagée.

CONNEXION DE L'APPAREIL À UN TÉLEVISEUR

TV SOUNDCONNECT

Vou puez apprecier le son du téléviseur à travers le Soundbar connecté à un Televiseur Samsung qui prend en charge la fonction TV SoundConnect.

1. Allumez le téléviseur et le Soundbar.

Activez le menu du téléviseur.
Accedez aux Reglages des enceintes à partir de l'onglet "Son".
- Réglez le menu "Ajouter un nouveau périphérique" sur "Active"

1. Appuyez sur le bouton (Source) situé sur le panneau supérieur de l'unité principale ou sur le bouton SOURCE de la télécommande pour sélectionner le mode TV.
2. Sur le téléviseur, un message demandant si vous souhaitez activer la fonction TV SoundConnect apparait.
3. Sélectionnez pour terminer la connexion du télévisuer à la Soundbar via la télécommande du télévisuer.

• Commutez le mode du Soundbar de TV à un autre mode met fin automatiquement à la fonction TV SoundConnect.
• Pour connecter le Soundbar à un autre téléviseur, la connexion existante doit être fermée.
• Fermez la connexion au téléviseur existant, puis appuyez sur le bouton de la télécommande pendant 5 secondes pour établier la connexion à un autre téléviseur.

• La fonction TV SoundConnect (SoundShare) est prise en charge par certains téléviseurs Samsung disponibles depuis 2012. Vérifiez si votre téléviseur prend en charge la fonction TV SoundConnect (SoundShare) avant de commencer. (Pour plus d'informations, reportez-vous au manuel d'utilisation du téléviseur.)
• Si vous teléviseur Samsung est sorti avant 2014, vérifie le menu de réglages SoundShare.
• Si la distance entre le téléviseur et le Soundbar dépasse 10m , la connexion peut ne pas être stable ou l'audio peut être discontinu. Si tel est le cas, déplacez le téléviseur ou le Soundbar afin qu'il soit dans la plage opérationnelle et rétablissez ensuite la connexion TV SoundConnect.

• Portée pour la plage de fonctionnement de TV SoundConnect:

• Portée recommandaee pour l'appariement : 2 m maxi.

• Portée de fonctionnement recommandaee : 10 m maxi.

• Les boutons Lecture/Pause, Suivant et Précédent situés sur la barre audio ou la télécommande de la barre audio ne commandent pas le téléviseur.

CONNEXIONS AVEC LE TÉLÉVISEUR À L'AIDE D'UN CÂBLE HDMI (NUMÉRIQUE)

1. À l'aide d'un cable HDMI (non fourni), connectez la prise HDMI OUT (TV-ARC) située à l'arrière de l'appareil à la prise HDMI IN de votre téléviseur.
2. Appuyez sur le bouton (Source) situé sur le panneau supérieur de l'unité principale ou sur le bouton SOURCE de la télécommande pour sélectionner le mode D.IN.

• Le HDMI est une interface qui permet la transmission par voie numérique de données audio et video à l'aide d'un simple connecteur.
• Si le téléviseur fournit un port ARC, connectez le cable HDMI sur le port HDMI IN (ARC).
• Il est recommandé d'utiliser un cable HDMI sans noyau si possible. Si vous utilisez un cable HDMI avec noyau, utilisez-en un dont le diamètre est inférieur à 14 mm.
  La fonction Anynet+ doit être activée.
• La fonction sera indisponible si le cable HDMI ne prend pas en charge ARC.

CONNEXIONS AVEC LE TÉLEVISEUR À L'AIDE D'UN CÂBLE OPTIQUE (NUMÉRIQUE)

1. Branchez l'entrée OPTICAL IN (Audio) sur le Soundbar de la prise OPTICAL OUT du téléviseur.
2. Appuyez sur le bouton (Source) situé sur le panneau supérieur de l'unité principale ou sur le bouton SOURCE de la télécommande pour sélectionner le mode D.IN.

Auto Power Link

Si vous avez connecté l'unité principale à un téléviseur à l'aide d'un cable optique numérique, activez la fonction Auto Power de sorte que la barre audio s'allume automatiquement lorsque vous allumez votre téléviseur.

AUTO POWER LINK	Affichage
ACTIVÉ	OFF - ANYNET+ / ON - POWER LINK
DÉSACTIVÉ	ON - ANYNET+ / OFF - POWER LINK

1. Connectez le Soundbar et un téléviseur avec un cable optique (non fourni).
2. Appuyez sur le bouton (Source) situé sur le panneau supérieur de l'unité principale ou sur le bouton SOURCE de la télécommande pour sélectionner le mode D.IN.
3. Appuyez sur le bouton Anynet+ de la télécommande pour activer et désactiver la fonction Auto Power Link.

• Selon le périhérique connecté, la fonction Auto Power Link peut ne pas fonctionner.

CONNEXIONS AVEC LE PÉRIPHÉRIQUE EXTERNE

CABLE HDMI

HDMI est une interface numérique standard qui permet de connecter des apparéils tels qu'un téléviseur, un projecteur, un lecteur de DVD, un lecteur de disques Blu-ray un décodeur, etc.

Comme l'interface HDMI transmet des signaux numériques de la plus haute qualité, vous pouvez profiter d'une qualité video et audio supérieure à la source numérique initialement créé.

1. À l'aide d'un cable HDMI (non fourni), connectez la prise HDMI IN située à l'arrière de l'appareil à la prise HDMI OUT de vos périhériques numériques.
2. Appuyez sur le bouton (Source) situé sur le panneau supérieur de l'unité principale ou sur le bouton SOURCE de la télécommande pour sélectionner le mode HDMI.

CABLE OPTIQUE OU AUX

Cet apparéil est équipé d'une prise d'entrée numérique optique et d'une prise d'entrée analogue audio, ce qui vous permet de-disposer de deux méthodes de connexion à un péripérisque externe.

Cable AUX

1. Connectez la prise AUX IN (Audio) de l'unité principale à la prise AUDIO OUT du téléviseur ou du péripérisque source.
2. Appuyez sur le bouton (Source) situé sur le panneau supérieur de l'unité principale ou sur le bouton SOURCE de la télécommande pour sélectionner le mode AUX.

Cable Optique

1. Connectez la prise OPTICAL IN (Audio) de l'unité principale à la prise OPTICAL OUT du téléviseur ou du péripérique source.
2. Appuyez sur le bouton (Source) situé sur le panneau supérieur de l'unité principale ou sur le bouton SOURCE de la télécommande pour sélectionner le mode D.IN.

USB

Voupez dire des fichiers musicaux sur les peripheriques de stockage USB via la barre audio.

1. Connectez le périphérique USB au port USB de l'appareil.

2. Appuyez sur le bouton (Source) situé sur le panneau supérieur de l'unité principale ou sur le bouton SOURCE de la télécommande pour sélectionner le mode USB.

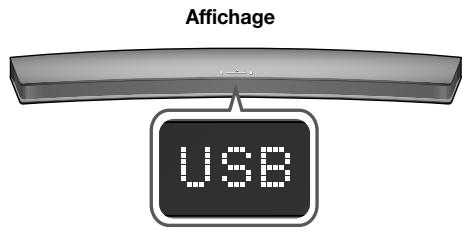

3. USB apparait sur I'ecran d'affichage.

4. La connexion Soundbar au péripérisque USB est terminée.

5. Il s'eteint automatiquement (Auto Power Off) si aucun périphérique USB n'a été connecté après plus de 15 minutes.

Avant de connecter un périphérique USB

L'utilisateur doit connaître les points suivants :

• Si le nom d'un fisier sur un périhérique USB dépasse 10 caractères, il ne s'affiche pas sur l'écran de la Soundbar.
• Ce produit peut ne pas être compatible avec certains types de support de stockage USB.
• Les systèmes de fichiers FAT16 et FAT32 sont pris en charge.

Le système de fichiers NTFS n'est pas pris en charge.

• Connectez un péripérisque USB directement au port USB du produit. Dans le cas contraire, vous pouvez rencontres un problème de compatibilité USB.
• Ne connectez pas plusieurs péripériques de stockage au produit via un lecteur à cartes multiples. Il peut ne pas fonctionner correctement.

BRANCHEMENTS

• Les protocoles PTP des caméras numériques ne sont pas pris en charge.
• Ne retirez pas le pérophérique USB lorsque les fichiers sont en cours de transfert.
• Les fichiers musicaux protégés par la technologie DRM (MP3, WMA) d'un site Web commercial ne peuvent pas etre lus.
• Les disques durs externes ne sont pas pris en charge.
• Les téléphones mobiles ne sont pas pris en charge.
• Liste de compatibilities:

Extension	Codec	Débit d'échantillonnage	Débit binaire
*.mp3	MPEG 1 Layer1	32/44,1/48	32 ~ 448 kbps
	MPEG 1 Layer2	32/44,1/48	32 ~ 384 kbps
	MPEG 1 Layer3	32/44,1/48	32 ~ 320 kbps
	MPEG 2 Layer3	16/22,05/24/32/44,1/48	8 ~ 160 kbps
	MPEG 2,5 Layer3	8/11,025/12/16/22,05/24/32/44,1/48	8 ~ 160 kbps
*.wma	Wave_Style_MSAudio1	-	-
	Wave_Style_MSAudio2	-	-
	WMA Professional	Non pris en charge	-
*.wav	-	8 KHz ~ 192 KHz	~ 8,8 Mbps
*.ogg	-	8 KHz ~ 48 KHz	-
*.flac	-	8 KHz ~ 192 KHz	~ 5,6 Mbps
*.m4a	Alac (Apple lossless Audio codec)	8 KHz ~ 192 KHz	~ 1 Mbps
*.aif	Format de<fich> interchangeable Audio	8 KHz ~ 192 KHz	~ 4,4 Mbps

• S'il y a trop de dossiers et de fichiers stockés sur la clé USB, la lecture peut prendre un certain temps.

MODE D'ENTRÉE

Appuyez sur le bouton (Source) situé sur le panneau supérieur de l'unité principale ou sur le bouton SOURCE de la télécommande pour sélectionner le mode que vous souhaitez.

Mode d'entrée	Affichage
Entrée Optique numérique Entrée ARC (SORTIE HDMI)	D.IN
Entrée AUX	AUX
Entrée HDMI	HDMI
Mode BLUETOOTH	BT
TV SoundConnect	TV
Mode USB	USB

L'appareil s'eteint automatiquement sous les conditions suivantes:

Mode D.IN/HDMI/BT/TV/USB/ARC

• S'il n'y a�除 signal audio pendant 15 minutes.

Mode AUX

Pour ON ou OFF la fonction d'allumage/extinction automatique Appuyez sur le bouton pendant 5 secondes. ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN apparait sur I'ecran.

• Si le cable AUX n'est pas connecté pendant 15 minutes.
• Si aucune entrée de TOUCHE n'est reçue durant 8 heures lorsque le cable AUX est branché.

BLUETOOTH

Vousspuvez connecter un periphérique Bluetooth à l'Ensemble Soundbar pour écouter de la musique avec un son stéréo de haute qualité, tout cela sans fil!

POUR CONNECTER LE SYSTEME SOUNDBAR À UN PÉRIPHÉRIQUE BLUETOOTH

Vérifiez si le péripérisque Bluetooth prend en charge la fonction des écouteurs stéreo compatible Bluetooth.

1. Appuyez sur le bouton (Source) situé sur le panneau supérieur de l'unité principale ou sur le bouton SOURCE de la télécommande pour sélectionner le mode BT.
2. Le message BT READY apparaît sur la façon de la Soundbar.
3. Sélectionnez le menu Bluetooth sur le péripérisque Bluetooth que vous désírez connecter. (Reportezvous pour cela au manuel d'utilisation de ce péripérisque.)

4. Sélectionnez « [Samsung] HW-Jxxxx » dans la liste.

5. Lorsque le Soundbar est connecté à l'appareil Bluetooth, [Nom du péripérisque Bluetooth] → BT s'affiche à l'écran.

6. Le nom du péripérisque peut uniquement être affché en angeis. Un soulignage " _ " sera affché si le nom n'est pas en angeis.

7. Si le fait d'associer le périhérique Bluetooth et le système Soundbar a échoué, supprimez le précédent « [Samsung] HW-Jxxxx » identifié par le périhérique Bluetooth et faites-lui rechercher le système Soundbar à nouveau.

8. Lisez de la musique sur le périphérique connecté.

9. Vous pouvez écouter de la musique lue sur le périhérique Bluetooth connecté via le système Soundbar.

10. En mode BT, les fonctions Lecture/Pause/Suivant/Précédent ne sont pas disponibles.

Cependant, ces fonctions sont disponibles dans les péripériques Bluetooth qui prennet en charge la fonctionnalité AVRCP.

• Si le code PIN de sécurité est demandé lors de la connexion d'un périphérique Bluetooth, entrez <0000>.
• Un seul périphérique Bluetooth peut être associé à la fois.
• La connexion Bluetooth sera terminée lorsque le Soundbar sera etéint.

• Le Soundbar peut ne pas effectuer la recherche ou la connexion Bluetooth correctement dans les cas suivants:

• En présence d'un champ électrique puissant autour du système Soundbar.

• Si plusieurs péripériques Bluetooth sont associés simultanément au système Soundbar.
• Si le périphérique Bluetooth est étéint, mal positionné ou s'il connait des dysfonctionnements.

• Notez que des apparèils tels que des fours à micro-ondes, des adaptateurs LAN sans fil, des lampes fluorescentes et des fours à gaz pour chauffage des locaux utilisant la même plage de fréquences que le périhérique Bluetooth, ce qui peut provoquer des interférences électriques.

• Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).
  Effectuez uniquement la connexion a un péphérique Bluetooth qui prend en charge la fonction A2DP (AV).

• Vous ne pouvez pas connecter le Soundbar à un périhérique Bluetooth qui prend en charge uniquement la fonction HF (Mains libres).
• Lorsque vous avez apparié la barre audio à un pérophérique Bluetooth, Sélectionner « [Samsung] HW-Jxxxx » parmi la liste des pérophériques connectés à ce pérophérique placera automatiquement la barre audio en mode BT.
• Disponible uniquement si le Soundbar est listed dans les périhériques appariés du périhérique Bluetooth. (Le périhérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois)
• Le Soundbar apparaitra dans la liste des péripériques recherchés du péripérisque Bluetooth uniquement lorsqu'elle Soundbar affiche BT READY.
• En mode TV SoundConnect, le Soundbar ne peut pas etre apparied a un autre peripherique Bluetooth.

POUR DÉCONNECTER LE PÉRIPHÉRIQUE BLUETOOTH DU SYSTEME SOUNDBAR

Voupez de connecter le péripérisque Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce péripérisque.

Le système Soundbar sera déconnecté.
- Lorsque le système Soundbar est déconnecté du péripérisque Bluetooth, le système Soundbar affiche BT DISCONNECTED en façade.

POUR DÉCONNECTER LE SYSTème SOUNDBAR DU PÉRIPHÉRIQUE BLUETOOTH

Appuyez sur le bouton SOURCE de la télécommande ou sur le bouton (Source) sur le panneau supérieur de l'appareil pour passer du mode BT à un autre mode ou eteindre le Soundbar.

• Le péripérisque Bluetooth attend un certain temps la réponse du système Soundbar avant demettre fin à la connexion. (Le temps de déconnexion peut varier en fonction du péripérisque Bluetooth.)

• En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le péripérisque Bluetooth dépasse 10 m.
• Le système Soundbar s'eteint après 15 minutes en état Prét.

A propos du Bluetooth

Le système Bluetooth est une technologie qui permet de connecter facilement entre euxs des périhériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.

• Ce péripérisque Bluetooth peut générer du bruit ou creer des dysfonctionnements en fonction des conditions d'utilisation lorsque:
• Une partie du corps de l'appareil est en contact avec le système de réception/transmission du péripérisque Bluetooth ou du système Soundbar.
• Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux.
• Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exemple : équipements Médicaux, jours à micro-ondes et réseaux LAN sans fil).
• Associé le système Soundbar et le périphérique Bluetooth tout en maintainant une faible distance.
• Plus la distance est grande entre l'Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.
• Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.
• La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s'interrrompt automatiquement lorsque cette plage est dépassée. Meme si la distance est respectée, il est possible que la qualité sonore soit déteriorée par des obstacles (ex.: murs, portes).

UTILISATION DE LA FONCTION NETWORK STANDBY ON

La fonction Network Standby On si la connexion sans fil a ete correctement etablie entre le periphérique intelligent et la Soundbar. Cette fonction active la Soundbar automatique lorsque le periphérique intelligent essaie de se connecter à la Soundbar via Bluetooth ou Wi-Fi. Si la Soundbar a ete activee via une connexion Bluetooth, son mode d'entree est automatique defini sur BT. L'activation de la Soundbar via Wi-Fi n'est disponible qu'en utilisant l'application. Pour obtenir plus d'informations a ce sujet, reportez-vous au manuel en ligne.

1. Connectez le périhérique intelligent à votre Soundbar.
2. Activez la fonction Network Standby On en appuyant sur le bouton situé sur la télécommande de la Soundbar pendant plus de 5 secondes. Vous pouvez désactiver la fonction en appuyant à nouveau sur le bouton pendant plus de 5 secondes.

• Disponible uniquement si la Soundbar est listede parmi les périhériques associés du périhérique intelligent. (Le périhérique intelligent et la Soundbar doivent avoir eté préalablement associés au moins une fois.)
• La Soundbar apparaitra dans la liste des périhériques recherchés du périhérique intelligent uniquement lorsque la Soundbar affiche [BT READY] ou [WiFi READY].
• Dans le mode TV SoundConnect, la Soundbar peut ne pas être associée à un périhérique intelligent.
• Si la fonction Network Standby On ne marche pas - La fonction Network Standby On est désactivée.
• La connexion Wi-Fi à la Soundbar sera interrompue si son cordon d'alimentation est débranché ou si l'alimentation est coupée. Allumez la Soundbar et procédez à une nouvelle connexion.

UTILISATION DU MULTIROOM LINK

Une fois que la Soundbar est connectée à un péripérisque intelligent avec Multiroom App, vous pouvez connecter des péripérisques Samsung Multiroom sans fil ensemble.

AVANT DE DEMARRER

Bases de communication

1. Exigences: Routeur sans fil, périhérique intelligent
2. Le routeur sans fil doit être connecté à Internet.
3. Le périphérique intelligent doit être relié au routeur via une connexion Wi-Fi.

INSTALLATION DE L'APPLICATION SAMSUNG MULTIROOM

Pour utiliser la Soundbar, vous doivent désigné l'application Samsung Multiroom en accédant à l'application via Google play ou App Store. Une fois l'application Samsung Multiroom installée, vous pouvez dire les fichiers musicaux enregistrés dans toute或者说 periphérique intelligent, et écouter de la musique depuis les périphériques connectés, depuis d'autres fournisseurs de contenu, et depuis des stations de radio Internet.

Android ou iOS

Téléchargez l'application Samsung Multiroom depuis l'application Google Play ou App Store de votre périhérique intelligent.

• Recherche de marché : Samsung Multiroom

ou

Acceder à l'application Samsung Multiroom

Pour acceder à l'application Samsung Multiroom, appuyez sur l'icone de l'application Multiroom sur votre périhérique intelligent.

CONNEXION DE LA SOUNDBAR À VOTRE RÉSEAU

Sélectionnez ensuite l'application Samsung Multiroom sur votre péripérique intelligent.

Suivez les directives sur l'écran de votre périhérique intelligent.

• Pour obtenir plus d'informations à ce sujet, reportez-vous au manuel en ligne.
• Manuel en ligne: www.Samsung.com Assistance Recherche du nom de produit Téléchargement du fjichier PDF HW-J7500 ou HW-J7501
• Lorsque vous étés connecté à un réseau cable, essayez d'utiliser le cable CAT 7 pour vous connecter.

MISE À JOUR LOGICIELLE

MISE À JOUR VIA USB

Samsung peut proposer à l'venir des mises à jour pour le micrologiciel du système de la Soundbar.

Si une mise à jour est proposée, vous pouvezmettre le micrologiciel à jour en connectant un péripérisque USB, contenant la mise à jour du micrologiciel, au port USB de votre Soundbar.

Notez qu'en présence de plusieurs fichiers de mise à jour, vous devez simplement les charger sur le périhérique USB et les utiliser pourmettre à jour le micrologiciel l'un après l'autre.

Veuillez visitor le site Web Samsung.com ou contacter le centre d'assistance téléphonique de Samsung pour receivevoir de plus amples informations concernant le téléchargement des fichiers de mise à jour.

1. Lorsque la Soundbar est désactivée, connectez le périphérique de stockage USB contenant le micrologiciel de mise à jour sur le port USB de la Soundbar.
2. Débranche le cordon d'alimentation, puis branche-à nouveau et allumez l'appareil.

3. Activez la Soundbar. UPDATE apparait à l'écran et la mise à jour commence d'ici 3 minutes.

4. Une fois que la mise à jour est terminée, la Soundbar se désactive et s'active automatiquement.

Si UPDATE n'est pas affché

1. Éteignez la Soundbar, branche le périhérique de stockage USB contenant les fichiers de mise à jour sur le port USB de la Soundbar.
2. Débranche le cordon d'alimentation, puis branche-les à nouveau et allumez l'appareil.

• Insérez un périphérique USB contenant la mise à jour du micrologiciel dans le port USB situé sur l'unité principale.
• La mise à jour du micrologiciel peut ne pas fonctionner correctement si les fichiers audio pris en charge par la barre audio dans le périhérique de stockage USB.

• Ne débranchez pas l'alimentation ni ne retirez pas le périphérique USB alors que les mises à jour sont en cours d'application. L'unité principale s'est automatiquement une fois que la mise à jour du micrologiciel est terminée.

• Àprous la mise à jour, tous les paramètres sont réinitialisés sur leurs valeurs par défaut. Nous vous recommendons de noter vos réglages, vous pourrez ainsi aisément les réinitialiser après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du caisson de graves. Si la connexion au caisson de graves n'est pas ré'établie automatiquement après la mise à jour, reportez-vous à la page 17. En cas d'échec de la mise à jour du micrologiciel, nous vous recommendons de convertir le péripérisque USB au format FAT16 et de réessayer la mise à jour.

• Ne formatez pas la clé USB au format NTFS. Le Soundbar ne prend pas en charge le système de fichiers NTFS.
• Tout dépendant du fabricant, le USB pourrait ne pas être compatible.

MISE À JOUR AUTOMATIQUE

Meme si la Soundbar est eteinte, elle recherche la derniere version logicielle et se met a jour automatique si elle est connectee a Internet.

• La Soundbar est configurée pour semettre à jour automatiquement par défaut.
• Pour utiliser la fonction de mise à jour automatique, la Soundbar doit être connectée à Internet.
• La connexion Wi-Fi à la Soundbar sera interrompue si son cordon d'alimentation est débranché ou si l'alimentation est coupée. Allumez la Soundbar et procédez à une nouvelle connexion.

TÉPANNAGE

Avant de contacter l'assistance, veuilles dire ce qui suit.

L'ensemble ne s'allume pas.
• Le cordon d'alimentation est-il branché dans la prise?	→ Branchez la fiche d'alimentation électrique dans la prise murale.
La fonction ne s'active pas lorsque vous appuyez sur le bouton correspondant.
• L'air est-il chargé en électricité statique?	→Débranchez la fiche d'alimentation électrique et rebranchez-la.
Aucun son n'est émis.
• La fonction Silencieux est-elle activée? • Le volume est-il régle au minimum?	→Appuyez sur le bouton (Silencieux) pour annuler la fonction. →Permet de régler le Volume.
La télécommande ne fonctionne pas.
• Les piles sont-elles usées? • La distance entre la télécommande et l'unité principale est-elle trop importante?	→Remplacez-les. →Rapproche-vous de l'appareil.
La fonction TV SoundConnect (appariement du téléviseur) a échoué.
• Voitre téléviseur prend-il en charge TV SoundConnect? • La version du micrologiciel du téléviseur est-elle la plus récente? • Une erreur s'est-elle produit lors de la connexion? • Réinitialisez le mode TV et connectez à nouveau.	→TV SoundConnect est pris en charge par certains téléviseurs Samsung commercialisés après 2012. Vérifiez si votre téléviseur prend en charge TV SoundConnect. →Mettez votre téléviseur à jour avec la version du micrologiciel la plus récente. →Contactez le centre d'appels Samsung. →Appuyez et maintainez le bouton (Ilendant 5 secondes pour réinitialiser la connexion TV SoundConnect.
La LED rouge sur le caisson de graves clignote et le caisson de graves ne produit aucun son.
• Voitre caisson de graves peut ne pas être connecté au corps principal de l'appareil.	→Essayez de reconnectcer votre caisson de graves. (Reportez-vous en page 17)
Le caisson de graves bourdonne et vibre sensiblement.
• Essayez d'ajuster les vibrations de votre caisson de graves.	→Appuyez sur le bouton WOOFER de votre télécommande pour ajuster sa valeur (entre -12, -6 à +6).

SPECIFICATIONS

Nom du modele	HW-J7500 / HW-J7501
GÉNÉRAL	USB		5V / 0,5A
	Poids	Unité principale	4 kg
		Caisson de basses (PS-WJ7500 / PS-WJ7501)	7,8 kg
	Dimensions (L x H x P)	Unité principale	1230 x 47,5 x 170 mm
		Caisson de basses (PS-WJ7500 / PS-WJ7501)	500 x 332 x 161 mm
	Plage de températures en fonctionnement		de +5 à +35 °C
	Plage d'humidité en fonctionnement		de 10 à 75 %
AMPLIFICATEUR	Puisance de sortie nominale	Unité principale	20W/CH x 8, 8 OHM, THD=10%, 1KHz
		Caisson de basses (PS-WJ7500 / PS-WJ7501)	160W, 3 OHM, THD=10%, 100Hz
	Rapport signal/bruit (entée analogue)		65 dB
	Séparation (1 kHz)		65 dB

• Le rapport signal/bruit, la distorsion, la séparation et la sensibilité utilisable sont basés sur des mesures effectuées à l'aide des directives AES (Audio Engineering Society).
• Caracteristiques nominales

Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.
Le poids et les dimensions sont approximatifs.
- Pour l'alimentation et la consommation d'énergie, reportez-vous à l'étiquette apposée sur l'appareil.

※ Attention: le produit redémarre automatiquement si vous activé/désactive le Wi-Fi/Ethernet.

Consommation globale d'énergie en voille (W) (Tous les ports du réseau sont en état activé “ON”)		7,4W
Wi-Fi/Ethernet	Méthode de désactivation du port	Appuyez sur le bouton Wi-Fi SETUP sur le produit pendant 30 secondes pour activer/désactiver le Wi-Fi/Ethernet.
Bluetooth	Méthode de désactivation du port	Appuyez sur le bouton SPK ADD sur le produit pendant 30 secondes pour activer/désactiver le Bluetooth.

Avis de licence libre

• Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à l'adresse ([e-mail]).

Spotify Licence

Le logiciel Spotify Software fait l'objet de licences hierces trouvées ici : www.spotify.com/connect/third-party-licenses.
Pour en savoir plus sur Spotify Connect, veuillez consulter le site Web www.spotify.com/connect

C E O

Par la presente, Samsung Electronics déclare que cet équipement est conforme aux exigences principales et autres dispositions relatives à la Directive 1999/5/EC.

La déclaration de conformité originale se trouve sur le site http://www.samsung.com, allez sur Support (Assistance) > Search Product Support (Recherche assistance produit) et saisissez le nom du modèle.

Cet apparéil peut être utilisé dans tous les pays de l'Union Européenne.

Cet apparéil ne peut être utilisé qu'en interieur.

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

Area	Contact Centre	Web Site
■ Europe
U.K.	0330 SAMSUNG (7267864)	www.samsung.com/uk/support
EIRE	0818 717100	www.samsung.com/ie/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*(0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobiltunk max. 0,60 €/Anruf)	www.samsung.com/de/support
FRANCE	01 48 63 00 00	www.samsung.com/fr/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
SPAIN	0034902172678	www.samsung.com/es/support
PORTUGAL	808 20 7267	www.samsung.com/pt/support
LUXEMBURG	261 03 710	www.samsung.com/support
NETHERLANDS	0900-SAMSUNG (0900-7267864) (€ 0,10/Min)	www.samsung.com/nl/support
BELGIUM	02-201-24-18	www.samsung.com/be/support(Dutch)www.samsung.com/be_fr/support(French)
NORWAY	815 56480	www.samsung.com/no/support
DENMARK	70 70 19 70	www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
SWEDEN	0771 726 7864 (0771-SAMSUNG)	www.samsung.com/se/support
POLAND	801-172-678* lub [phone] *(koszt polaczenia wedlung taryf operatora)	www.samsung.com/pl/support
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	www.samsung.com/hu/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for Premium HA] 0800-366661[Only for Dealers] 0810-112233	www.samsung.com/at/support

[Elimination des batteries de ce produit]

(Applicable aux pays disposant de systèmes de collecte séparés)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pasetre éliminées en fin de vie avec les autres déchets menagers. L'indication évientuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de réference stipulés dans la directive CE 2006/66.

Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudence à la santé humaine ou à l'environnement.

Afin de protégé les ressources naturelles et d'encourager la réutilisation du matériel, voirlez à séparer les batteries des autres types de déchets et à les recycler via son système local de collecte gratuite des batteries.

Area	Contact Centre	Web Site
SWITZER- LAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support (German) www.samsung.com/ch_fr/ support (French)
CZECH	800 - SAMSUNG (800-726786)	www.samsung.com/cz/support
	Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 - Praha 4
CROATIA	072 726 786	www.samsung.com/hr/support
BOSNIA	055 233 999	www.samsung.com/support
MONTENE-GRO	020 405 888	www.samsung.com/support
SLOVENIA	080 697 267 (brezplačna stevlká) 090 726 786 (0,39 EUR/min) klicni center vam je na voljo od ponedeljka do petka od 9. do 18. ure.	www.samsung.com/si
SERBIA	011 321 6899	www.samsung.com/rs/support
BULGARIA	800 111 31 , Бразлattа телегона Лимп	www.samsung.com/bg/support
ROMANIA	08008 726 78 64 (08008 SAMSUNG ) Apel GRATUIT	www.samsung.com/ro/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line ([phone] from mobile and land line
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATvia	8000-7267	www.samsung.com/iv/support
ESTONIA	800-7267	www.samsung.com/ee/support

Les bons gestes de mise au rebut de ce produit

(Déchets d'équipements électriques & électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni ne produit, ni ses accessoires électroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être jetés avec les autres déchets menagers. La mise au rebut incontrolée des déchets représentant des risques environnementaux et de santé publique, veillez séparer vos produits et accessoires usages des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se rensigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Manuale utente

Curved Soundbar
