Type de produit	Émetteur de modélisme radiocommandé
Marque	Spektrum
Modèle	DXC+
Dimensions (L × l × H)	160 mm x 122 mm x 251 mm
Poids	402 g
Alimentation	4 piles AA (1,5 V) ou batterie rechargeable (3,5-9,6 V)
Bande de fréquence	2,402 - 2,478 GHz
Nombre de canaux	12
Protocole radio	DSMR (compatible DSMR 5.5, DSMR, DSMR+, SLT)
Type d'écran	LCD avec rétroéclairage
Mémoires de modèles	20 emplacements
Fonctions principales	Programmation avancée, AVC (Active Vehicle Control), télémétrie, mixages programmables, réglages de course, expo, minuteur
Sécurité intégrée (Failsafe)	Oui, réglable lors de l'affectation
Alarme d'inactivité	Oui (5, 10, 30, 60 min ou désactivée)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter l'humidité et les solvants
Pièces détachées disponibles	Boîtier émetteur SPM6719, autres pièces sur SpektrumRC.com
Réparabilité	Réparations par Horizon Hobby ou revendeur agréé
Garantie	6 mois (selon conditions légales locales)
Informations générales	Produit de loisirs sophistiqué, pas un jouet pour enfants sans surveillance adulte

FOIRE AUX QUESTIONS - DXC+ SPEKTRUM

Comment affecter (bind) l'émetteur DXC+ à un récepteur ?

Mettez le récepteur en mode affectation (insérez la prise d'affectation et allumez-le). Allumez l'émetteur, sélectionnez la mémoire de modèle désirée, puis dans le menu Bind/Frame, choisissez Bind. Maintenez la gâchette des gaz en position de sécurité (frein) et cliquez sur la molette. L'affectation est terminée lorsque les DEL cessent de clignoter. Retirez toujours la prise d'affectation après l'opération.

Que faire si le véhicule ne répond plus ou perd la liaison ?

Vérifiez d'abord les batteries de l'émetteur et du véhicule. Assurez-vous que le récepteur est sous tension et que l'antenne n'est pas endommagée. Si la liaison est perdue, rapprochez l'émetteur du récepteur (2,4 à 3,6 m). Si le problème persiste, réaffectez l'émetteur et le récepteur. En cas de perte de signal, le récepteur active la sécurité intégrée (failsafe).

Comment régler le minuteur (timer) sur le DXC+ ?

Depuis la liste des fonctions, sélectionnez Timer. Choisissez le type (compte à rebours ou chronomètre), réglez la durée, puis affectez un commutateur pour démarrer/arrêter (par exemple le bouton G par défaut). Vous pouvez aussi le faire démarrer automatiquement lorsque les gaz dépassent un certain seuil.

Qu'est-ce que l'AVC et comment l'ajuster ?

L'AVC (Active Vehicle Control) est une aide à la stabilité qui corrige la direction et les gaz pour maintenir le cap. Ajustez le gain de direction et le gain des gaz (0-100) dans le menu AVC. Une valeur de gain trop élevée provoque des oscillations ; trop faible ne corrige pas assez. La priorité (0-100) détermine à quel point le volant peut outrepasser la correction. Commencez avec des réglages par défaut (gain=50, priorité=100) et ajustez par paliers de 5.

Comment étalonner les commandes de l'émetteur ?

Accédez au menu Calibrate dans les paramètres système. Déplacez le volant, la gâchette des gaz/freins et le bouton d'une butée à l'autre. Les valeurs s'affichent à l'écran. Une fois terminé, sélectionnez Save pour enregistrer. L'étalonnage est recommandé après des modifications physiques de l'émetteur.

Puis-je utiliser des batteries rechargeables dans l'émetteur ?

Oui, vous pouvez utiliser 4 piles rechargeables AA (NiMH ou NiCd) ou une batterie rechargeable compatible avec une tension de 3,5 à 9,6 V. N'utilisez que des chargeurs adaptés aux batteries rechargeables. Ne chargez jamais des piles non rechargeables, cela présente un risque d'incendie.

Comment régler l'exponentiel (expo) sur la direction ou les gaz ?

Dans le menu Exponential, sélectionnez le canal (direction, gaz ou freins). Une valeur positive diminue la sensibilité autour du neutre (recommandé), une valeur négative l'augmente. Réglez de 0 à 100% par incréments de 1. Vous pouvez affecter un commutateur pour activer/désactiver l'expo en vol.

Que signifie le terme 'sécurité intégrée' (failsafe) et comment la configurer ?

La sécurité intégrée est une position prédéfinie des servos en cas de perte du signal radio. Pour les gaz, elle doit être réglée sur frein à fond. Cette position est enregistrée lors de l'affectation : lorsque l'écran d'affectation est actif, placez la gâchette des gaz dans la position de sécurité souhaitée et maintenez-la jusqu'à la fin du processus. Le récepteur utilisera cette position si la liaison est perdue.

Comment mettre à jour le firmware de l'émetteur DXC+ ?

Utilisez le port micro USB situé sur l'émetteur (câble non fourni). Connectez-le à un ordinateur et téléchargez le logiciel de mise à jour depuis le site SpektrumRC.com. Suivez les instructions fournies. L'enregistrement du produit est nécessaire pour les mises à jour. Le port USB ne permet pas la recharge des batteries.

Le véhicule oscille (tremble) à haute vitesse, que faire ?

Cela indique généralement un gain de direction trop élevé dans le menu AVC. Réduisez le gain de direction par paliers de 5 jusqu'à ce que l'oscillation disparaisse. Vérifiez aussi que le récepteur est monté à plat et que les servos sont en bon état. Si le problème persiste, réétalonnez le récepteur après avoir vérifié les courses.

MODE D'EMPLOI DXC+ SPEKTRUM

La totalité des instructions, garanties et autres documents est sujette à modification à la seule discrétion d'Horizon Hobby, LLC. Pour obtenir la documentation à jour, rendez-vous sur le site horizonhobby.com et cliquez sur l'onglet de support de ce produit.

Signification de certains TERMES spécifiques

Les termes suivants sont utilisés dans l'ensemble du manuel pour indiquer différents niveaux de danger lors de l'utilisation de ce produit :

AVERTISSEMENT et des blessures graves OU engendrer une probabilité élevée de blessure superficielle.

ATTENTION: Procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET des blessures graves.

REMARQUE éventuellement un faible risque de blessures.

AVERTISSEMENT: Lisez la TOTALITÉ du manuel d'utilisation afin de vous familiariser avec les caractéristiques du produit avant de le faire fonctionner. Une utilisation incorrecte du produit peut entraîner sa détérioration, ainsi que des risques de dommages matériels, voire de blessures graves.

Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes de base en mécanique. Toute utilisation irresponsable de ce produit ne respectant pas les principes de sécurité peut provoquer des blessures, entraîner des dégâts matériels et endommager le produit. Ce produit n'est pas destiné à être utilisé par des enfants sans la surveillance directe d'un adulte. N'essayez pas de démonter le produit, de l'utiliser avec des composants incompatibles ou d'en améliorer les performances sans l'accord d'Horizon Hobby, LLC. Ce manuel comporte des instructions relatives à la sécurité, au fonctionnement et à l'entretien. Il est capital de lire et de respecter la totalité des instructions et avertissements du manuel avant l'assemblage, le réglage et l'utilisation, ceci afin de manipuler correctement l'appareil et d'éviter tout dégât matériel ou toute blessure grave.

Attention aux contrefaçons

Nous vous remercions d'avoir acheté un véritable produit Spektrum. Toujours acheter chez un revendeur officiel Horizon Hobby pour être sûr d'avoir des produits authentiques. Horizon Hobby décline toute garantie et responsabilité concernant les produits de contrefaçon ou les produits se disant compatibles DSM ou Spektrum.

REMARQUE: Ce produit est uniquement réservé à une utilisation avec des modèles réduits radiocommandés de loisir. Horizon Hobby se dégage de toute responsabilité et garantie si le produit est utilisé d'une autre manière que celle citée précédemment.

Enregistrement de garantie

Visitez le site www.spektrumrc.com pour enregistrer votre produit.

Precautions relatives à la sécurité

• Toujours contrôler que toutes les batteries sont correctement chargées avant l'utilisation du modèle.
• Toujours contrôler les servos et leurs connexions avant chaque utilisation.
• Ne jamais piloter votre modèle à proximité de spectateurs, sur un parking ou n'importe quel autre lieu où vous pouvez causer des blessures corporelles ou des dégâts matériels.
• Ne jamais utiliser votre modèle dans des conditions météorologiques difficiles. Une mauvaise visibilité peut entraîner une perte de l'orientation et une perte de contrôle de votre véhicule.
• Ne jamais pointer l'extrémité de l'antenne directement vers le modèle. Les ondes émises par l'extrémité de l'antenne sont très faibles.
• Si, en cours d'utilisation de votre modèle, vous constatez, à quelque moment que ce soit, un comportement erratique ou anormal, cessez immédiatement de l'utiliser jusqu'à trouver la cause du problème et y remédier.

TABLE des matières

Identification des commandes et commutateurs....43

Installation des piles....43

Écran principal....43

Navigation....44

Utilisation de la molette de sélection 44

Ajustement individuel des directions 44

Sélection des commutateurs auto 44

Astuce pour la sélection des commutateurs....44

Cliquez 44

Faites défiler 44

Maintenez 44

Menu 45

Sélection de la maquette....45

Type de véhicule 45

Nom de la maquette....45

Nombre de canaux 46

Travel (Course) 46

Sub Trim (Sous-trim) 46

Nom des canaux 47

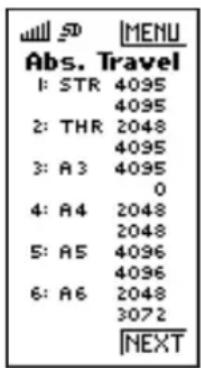

Absolute Travel (Course absolue) 47

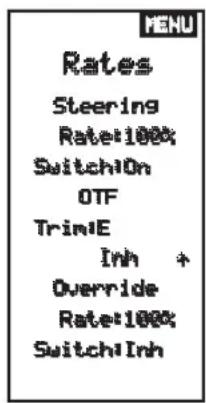

Régimes 47

Exponentiel......47

Timer (Minuteur) 48

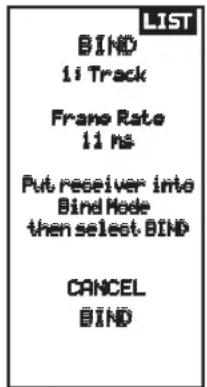

Menu Bind/Frame (Affectation/Taux de rafraîchissement).....48

Mixing (Mixage) 49

Steering Mix (Mixage de direction) 49

mixage programmable 49

Menu de programmation de l'AVC 50

Configuration des trims 50

Trim ASSIGN (assignation des trims)....50

Channel assign (Assignation des canaux)....50

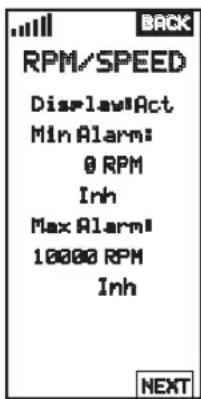

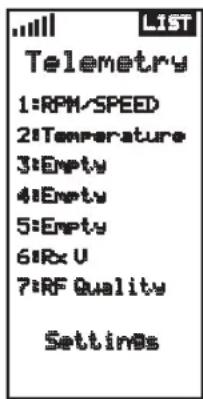

Télémétrie (Télémétrie)....51

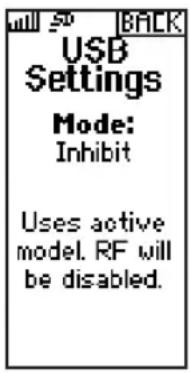

Paramètres USB 52

Paramètres (Settings)....52

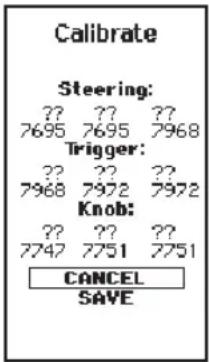

Étalonnage 53

Utilités (fonctions utilitaires)....54

Sélection de la maquette....54

Modèles Utilities (fonctions utilitaires de la maquette) 54

Modèle Utilities (fonctions utilitaires de la maquette) - suite....55

Ajustements Physiques de l'Émetteur....56

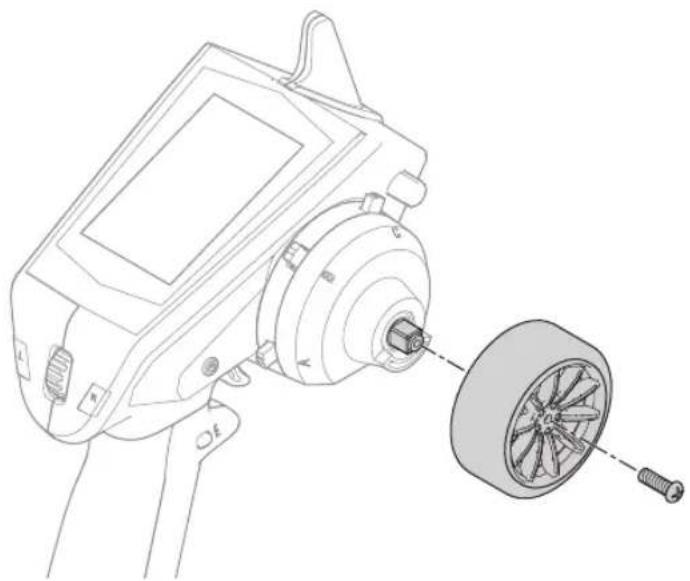

Conversion du volant standard....56

Réglage de la tension de direction.....56

Port de données 56

Ajustement de l'AVC....57

Qu'est-ce que le gain ?......57

Qu'est-ce que la priorité ?......57

QU'EST-CE QUE LA TENUE DE CAP ? 57

Procédure d'ajustement de l'AVC....57

Astuces générales sur l'ajustement....57

Changer la tension de la batterie....57

Guide de dépannage de l'AVC....57

Guide de dépannage de la télémétrie....58

Guide de dépannage....58

Liste des pièces optionnelles....58

Numéro....58

Description....58

Garantie et réparations....59

Coordonnées de Garantie et réparations....60

Informations....60

Déclaration de conformité de l'union européenne :....60

Contenu de la boîte

L'émetteur DXC+ est compatible avec les récepteurs Spektrum DSMR 5.5, DSMR, DSMR+, et SLT.

Spécifications

	DXC+
Type DSMR à 12 canaux
Dimensions (L × l × H) 160 mm x 122 mm x 251 mm
Longueur d'antenne Intégrée
Canaux 12
Poids 402
Bande 2 402 à 2 478 MHz
Plage de tension 3,5 à 9,6 V

Sans AVC

1. Installez les batteries dans l'émetteur
2. Appuyez sur le bouton d'affectation du récepteur et maintenez-le enfoncé, puis allumez le véhicule
3. Allumez l'émetteur et placez-le en mode affectation
4. Réglez le servo reverse (inversion du servo), travel (course), et sub trim (sous-compensateur)
5. Réaffectez pour fixer les positions de sécurité intégrée appropriées
6. Allumez d'abord l'émetteur
7. Allumez le véhicule.
8. Éteignez d'abord le véhicule
9. Éteignez l'émetteur

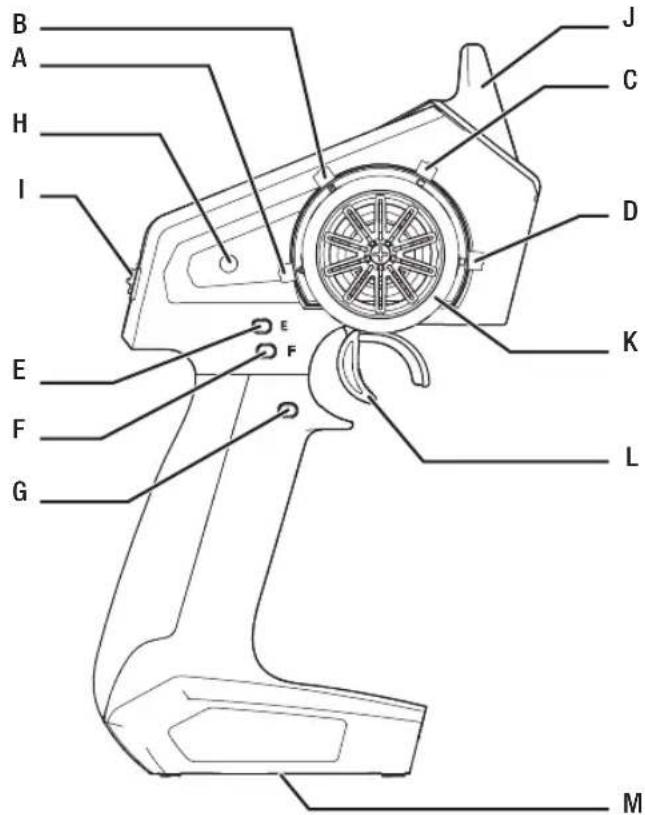

Identification des commandes et commutateurs

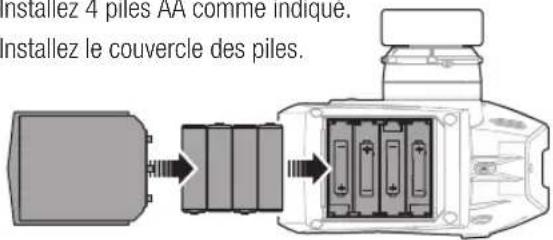

1. Enlevez le couvercle des piles au bas de l'émetteur.
2. Installez 4 piles AA comme indiqué.
3. Installez le couvercle des piles.

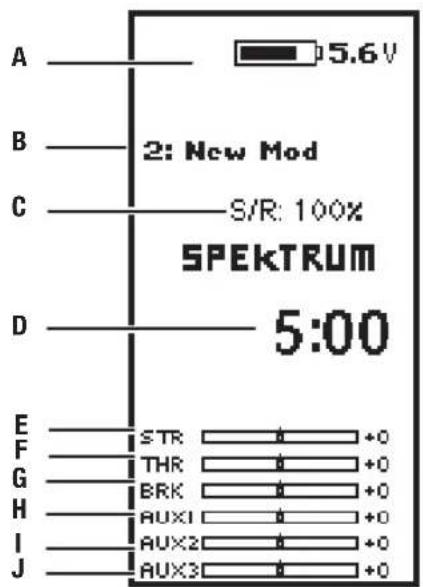

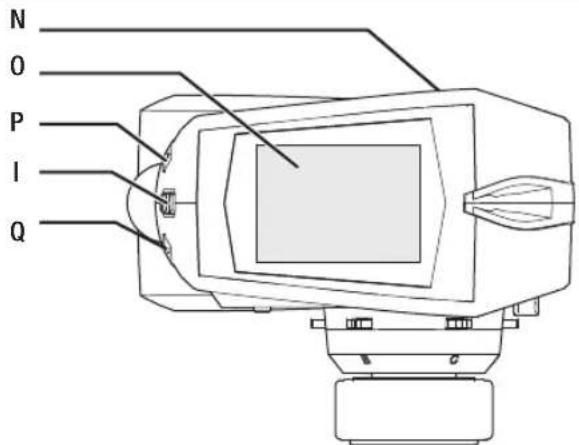

Écran principal

L'écran principal affiche des informations sur la maquette active, y compris le minuteur (s'il est activé). Pour revenir à tout moment à l'écran principal, enfoncez et maintenez la molette pendant au moins 6 secondes.

A : Tension des piles de l'émetteur B : Nom de la maquette C : Régime de direction D : Minuteur (si activé) E : Position du trim de direction (STR) F : Position du trim des gaz (THR) G : Position du trim des freins (BRK) H : Position du trim AUX 1 I : Position du trim AUX 2 J : Position du trim AUX 3

A : Bouton de trimmer A Défaut - Trim des gaz B : Bouton de trimmer B Défaut - Trim de direction C : Bouton de trimmer C D : Bouton de trimmer D E : Bouton de trimmer E Défaut - Augmentation du régime de direction F : Bouton de trimmer F Défaut - Augmentation du régime des freins

G : Bouton G Défaut - Démarrage/arrêt du minuteur H : Bouton d'alimentation I : Molette J : Antenne K : Volant L : Gâchette (gaz/freins) M : Trappe de piles N : Port de données O : Écran LCD P : Bouton Back (Retour) Q : Bouton Clear (Effacer)

ATTENTION: N'enlevez JAMAIS les batteries de l'émetteur lorsque le modèle est allumé. Cela peut provoquer la perte de la commande du modèle et des dommages corporels ou matériels. ATTENTION: Si vous utilisez des batteries rechargeables, ne chargez que des batteries rechargeables. Si vous chargez des batteries non rechargeables, celles-ci pourraient brûler et provoquer des dommages corporels et/ou matériels. ATTENTION: Risque d'explosion si la batterie est remplacée par une mauvaise batterie. Mettez les batteries usagées au rebut conformément aux réglementations nationales.

Utilisation de la molette de sélection

• Faites rouler la molette pour parcourir le contenu de l'écran ou modifier les valeurs de programmation. Cliquez sur la molette pour faire une sélection.
• Utilisez le bouton Back (Retour) pour revenir à l'écran précédent (par exemple, pour revenir de l'écran Mixing (Mixage) à la Function List (Liste des fonctions)).
• Utilisez le bouton Clear (Effacer) pour ramener une valeur sélectionnée sur un écran au réglage par défaut.
• L'écran principal apparaît lorsque vous allumez l'émetteur. Cliquez une fois sur la molette pour afficher la Function List (Liste des fonctions).

Faites défiler à partir de l'écran principal pour afficher les écrans de télémétrie et le moniteur des servos.

FAITES DÉFILER Pour saisir (Enter), sélectionner (Select) ou quitter (Exit) une sélection.

Pour parcourir les options ou changer les valeurs dans une option.

MAINTENEZCLIQUEZ Maintenez pendant 6 secondes et relâchez pour revenir à l'écran principal.

Ajustement individuel des directions

Dans certains cas, il peut être nécessaire d'ajuster indépendamment les directions des commandes ; par exemple, si vous voulez plus de course pour la gauche que pour la droite, suivez les étapes suivantes :

1. Faites défiler jusqu'à la valeur que vous souhaitez modifier et cliquez sur la molette.
2. Pour modifier la direction opposée, déplacez simplement la commande dans cette direction.
3. Cliquez sur la molette pour enregistrer la sélection.
4. Lorsque les deux directions sont sélectionnées, déplacez la commande (direction ou gaz) vers la direction de commande que vous souhaitez modifier. La boîte de sélection se déplace vers la direction souhaitée. Vous n'avez pas besoin de maintenir la commande dans la direction souhaitée.

Sélection des commutateurs AUTO

Pour sélectionner facilement un commutateur dans une fonction, comme un mixage de programmes, faites rouler la molette pour mettre en surbrillance la boîte de sélection des commutateurs, et cliquez sur la molette. La boîte autour du commutateur doit maintenant clignoter. Pour sélectionner un commutateur, basculez le commutateur que vous souhaitez sélectionner. Vérifiez que la sélection des commutateurs est maintenant affichée comme souhaité. Si cela est correct, cliquez sur la molette pour

ASTUCE pour la sélection des commutateurs

Si le système ne permet pas de changer INHIBIT (désactiver), tous les commutateurs sont affectés à une autre fonction. Désaffectez un commutateur d'une autre fonction pour la rendre disponible à la sélection.

Le DX5C ne permet pas le contournement des affectations des commutateurs, donc une fois qu'un commutateur est configuré

sélectionner ce commutateur et compléter la sélection.

Astuce : La marque ci-dessous indique la position actuelle du commutateur.

Faire rouler la molette et cliquer dessus noircit la boîte sélectionnée, indiquant que la valeur ou condition agira sur cette position.

Pour une fonction, l'affectation du commutateur à cette fonction doit être désactivée afin de pouvoir utiliser le commutateur pour autre chose.

Cliquez sur la molette à partir du menu principal pour accéder à la FUNCTION LIST (liste des fonctions). La FUNCTION LIST (LISTE DES FONCTIONS) contient tous les menus disponibles sur le DX5C. Les fonctions comprennent :

• Sélection du modèle • Vehicle Type (Type de véhicule) • Model Name (Nom du modèle) • Channel Count (Nombre de canaux)
• Travel (Course)
• Sub Trim (Trim Secondaire)
• Reverse (Inversion)
• Speed (Vitesse)

• Channel Name (Nom des canaux) • Absolute Travel (Course absolue) - Rates (Taux) - Exponential (Exponentiel) - Timer (Minuterie) - Bind/Frame Rate (Affectation/Taux de rafraîchissement) - Mixing (Mixage)

• AVC
• Configuration du trim
• Assignation des canaux
• Télé-métrie • Paramètres USB
• Paramètres • Équipements

MODEL SELECT (sélection de la maquette)

La fonction Model Select (Sélection de la maquette) vous permet d'accéder à l'un des 20 emplacements de mémoire de maquette internes dans la liste de sélection de la maquette.

1. Faites défiler la liste Model Select (Sélection de la maquette) jusqu'à trouver la mémoire de maquette souhaitée.
2. Lorsque la mémoire de maquette souhaitée est mise en surbrillance, cliquez une fois sur la molette pour sélectionner la maquette. L'émetteur revient à l'écran principal.
3. Ajoutez une nouvelle maquette en allant au bas de la liste. Vous serez alors amené à l'écran Create New Model (Création d'une nouvelle maquette), avec le choix de créer une nouvelle maquette ou d'annuler. Si vous sélectionnez Cancel (Annuler), le système reviendra à la fonction Model Select (Sélection de la maquette). Si vous sélectionnez Create (Créer), la nouvelle maquette sera créée et sera alors disponible dans la liste de sélection.

ATTENTION : Ne changez JAMAIS la maquette dans Model Select (Sélection de la maquette) si une maquette est en fonctionnement. Le changement de mémoire de maquette interrompt le signal de l'émetteur, du récepteur et peut entraîner une perte de contrôle du véhicule, des dommages ou des blessures corporelles.

Le type de véhicule vous permet d'utiliser des véhicules SLT avec des configurations de modèle prédéfinies, conçues pour correspondre aux réglages des émetteurs RTR SLT.

Pour ajouter ou sélectionner le type de véhicule :

1. Sélectionnez le mode SLT souhaité correspondant à votre modèle.
2. Le fichier de configuration du modèle s'adaptera aux besoins du véhicule (SLT Basic, SLT avec DSC, ou SLT avec 4 roues directrices).
3. Sélectionnez Model Reset (Réinitialisation du modèle) pour supprimer les réglages du type de véhicule.

Model Name (Nom de la maquette) vous permet de donner un nom personnalisé à la mémoire de maquette actuelle. Les noms peuvent comprendre jusqu'à 15 caractères, espaces compris.

Pour ajouter des lettres à un nom de maquette :

1. Faites défiler les lettres jusqu'à celle souhaitée et cliquez une fois sur la molette. Une boîte clignotante apparaît.
2. Faites défiler vers le haut ou le bas jusqu'à ce que le caractère souhaité apparaisse. Cliquez une fois sur la molette pour enregistrer le caractère.
3. Faites défiler les lettres jusqu'à la prochaine souhaitée. Répétez les étapes 1 et 2 jusqu'à ce que le nom de la maquette soit terminé.
4. Sélectionnez le bouton Back (Retour) pour revenir au MENU.

Pour effacer un caractère :

1. Appuyez sur le bouton Clear (Effacer) avec le caractère sélectionné.
2. Appuyez de nouveau sur le bouton Clear (Effacer) pour effacer tous les caractères à droite du curseur.

Cette fonction contrôle le nombre de canaux disponibles pour le fichier du modèle sélectionné. Sélectionnez 2 à 12 canaux.

TRAVEL (COURSE)

Le menu Servo Setup (Configuration des servos) contient les fonctions suivantes :

Travel (Course) configure la course générale ou les extrémités du mouvement du bras du servo. Les valeurs de course vont de 0 à 150 % (la valeur par défaut est 100 %).

Pour ajuster les valeurs de course :

1. Faites défiler jusqu'au canal que vous souhaitez ajuster et cliquez sur la molette.
2. Faites défiler vers le haut ou le bas pour ajuster la valeur de course. Cliquez sur la molette pour enregistrer la sélection.

SUB TRIM (sous-trim)

Le sous-trim compense toute la portée de course du servo, y compris les positions centrale et d'extrémités.

ATTENTION Utilisez uniquement de petites valeurs de sous-trim, sous peine d'endommager le servo.

Reverse (inversion)

Utilisez le menu Reverse (Inversion) pour inverser la direction du canal. Par exemple, si le servo Steering (direction) se déplace vers la gauche, l'inversion du canal fera se déplacer le servo de direction vers la droite.

Pour inverser la direction d'un canal :

1. Faites défiler jusqu'à Travel (Course) et cliquez sur la molette. Faites défiler vers le haut ou le bas jusqu'à ce que Reverse (Inversion) apparaisse, puis cliquez de nouveau sur la molette pour enregistrer la sélection.
2. Faites défiler jusqu'au canal que vous souhaitez inverser et cliquez sur la molette. Si vous inversez le canal Throttle (gaz), un écran de confirmation apparaît. Sélectionnez YES (oui) pour inverser le canal. Un deuxième écran apparaît pour vous rappeler d'affecter votre émetteur et récepteur.

ATTENTION : Réaffectez toujours l'émetteur et le récepteur après avoir inversé le canal Throttle (gaz). Si vous ne le faites pas, les gaz passeront à plein régime si la sécurité-défaut s'active.

Effectuez toujours un test des commandes après avoir effectué des ajustements pour confirmer que le véhicule réagit correctement.

ATTENTION : Après avoir ajusté les servos, réaffectez toujours l'émetteur et le récepteur pour régler la position de sécurité-défaut.

SPEED (vitesse)

Le menu Speed (Vitesse) vous permet de ralentir le temps de réponse sur n'importe quel canal individuel. La vitesse peut être réglée de 100 % à 1 %.

Pour régler la vitesse :

1. Faites défiler jusqu'au canal que vous souhaitez ajuster et cliquez sur la molette.
2. Faites défiler vers le haut ou le bas pour régler la vitesse, puis cliquez de nouveau sur la molette pour enregistrer la sélection.
3. Sélectionnez un commutateur pour activer/désactiver la fonction. Si Switch ON (commutateur activé) est sélectionné, la valeur sera toujours activée pour cette fonction.

La fonction Channel Name (Nom des canaux) permet au pilote d'attribuer un nom à chaque canal.

Pour modifier les noms des canaux :

1. Dans le menu Channel Name (Nom des canaux), sélectionnez le canal souhaité. Un sous-menu apparaîtra.
2. Channel (Canal) indique le canal que vous modifiez, Short Name (Nom court) est l'abréviation utilisée lorsque l'espace est limité, et Long Name (Nom long) est la description complète affichée lorsque l'espace le permet.

La fonction Absolute Travel (Course absolue) limite l'ampleur de la course sur un canal.

Ajustez la valeur de course absolue pour empêcher l'affectation des servos quand un mixage est appliqué.

RATES (régimes)

Les régimes permettent au pilote de réduire la course (0-100 %) de la direction, des gaz ou des freins avec un bouton de trimmer. L'option Override (Contournement) permet aux pilotes de sélectionner une valeur de régime différente (0-125 %) tout en maintenant le bouton de trimmer affecté. C'est particulièrement utile pour les pilotes sur ovale qui programment une portée de direction minimale pour désensibiliser la direction pendant une course, mais nécessitent un angle de direction maximal pour se sortir d'une collision ou se retourner sur la piste.

Pour ajuster les valeurs de régime :

1. Faites défiler jusqu'à Steering (Direction) et cliquez sur la molette pour sélectionner entre Steering (direction), Throttle (gaz) ou Brake (freins).
2. Faites défiler vers le haut ou le bas pour ajuster la valeur de Rate (régime). Cliquez sur la molette pour enregistrer la sélection.
3. Mettez le réglage du commutateur sur On (marche) pour activer les régimes, sélectionnez Inh (désactiver) pour désactiver les régimes.
4. Sélectionnez un régime et un commutateur de contournement.
5. Sélectionnez le trimmer OTF (en vol) qui sera utilisé pour ajuster les régimes en vol.

ASTUCE : Afin que la fonction OVERRIDE (contournement) fonctionne, vous devez l'affecter à un commutateur ou un trimmer. La position par défaut pour cette fonction est désactivée.

La fonction Exponentielle (Expo) affecte le taux de réponse de la direction, des gaz et/ou des freins. Une valeur Steering Expo (Expo direction) positive, par exemple, diminue la sensibilité de la direction autour du neutre pour faciliter le pilotage à vitesses élevées en ligne droite tout en permettant un rayon de virage maximal. Si la sensibilité avec un Expo positif diminue autour du neutre, elle augmente près de la fin de la course.

Pour ajuster les valeurs d'expo :

1. Sélectionnez Throttle (gaz) ou Steering (direction).
2. Faites défiler vers le haut ou le bas pour ajuster la valeur de Rate (régime).
3. Cliquez sur la molette pour enregistrer la sélection.
4. Sélectionnez un commutateur OTF pour activer l'Exponential (Exponentiel).

IMPORTANT : Les valeurs d'Expo positives et négatives sont disponibles. Une valeur d'Expo positive entraîne une baisse de sensibilité au centre (souhaitable la plupart du temps), tandis qu'une valeur négative augmente la sensibilité au centre (non utilisée normalement).

La fonction Timer (minuteur) du DX5C vous permet de programmer un compte à rebours et un chronomètre (minuteur ascendant) qui sera affiché sur l'écran principal. Une alarme retentit lorsque le temps programmé est atteint. Vous pouvez programmer le minuteur pour démarrer à l'aide de la position du commutateur affecté ou automatiquement lorsque la manette des gaz dépasse une position préprogrammée.

MENU bind/frame (affectation/taux de rafraîchissement)

Pour la compatibilité avec tous les types de servos, trois taux de rafraîchissement sont disponibles :

• DSMR 5,5 : Offre de bons taux de réponse et est compatible avec la plupart des récepteurs numériques. Compatible avec les récepteurs de surface DSMR.
• DSMR : Paramètres par défaut, requis pour les servos analogiques plus anciens. Compatible avec les récepteurs de surface DSMR.
• DSMR+ : Utilisé pour les systèmes à beaucoup de canaux, jusqu'à 12 canaux. Compatible avec les récepteurs de surface DSMR+.
• SLT : Utilisé pour affecter les véhicules prêts à rouler avec la technologie SLT®.

IMPORTANT : Toujours rétablir l'affectation après avoir modifié le taux de rafraîchissement.

Sécurité intégrée

Dans le cas peu probable où le lien radio est perdu lors de l'utilisation, le récepteur dirigera le servo des gaz vers sa position de sécurité-défaut pré-programmée (normalement freinage à fond) et tous les autres canaux n'auront pas de sortie servo. La position de sécurité-défaut des gaz est paramétrée pendant l'affectation. Si le récepteur est mis en marche avant l'émetteur, le récepteur se met en mode de sécurité-défaut, ce qui ramène le servo des gaz à sa position de sécurité-défaut pré-réglée. Lorsque l'émetteur est mis en marche, le contrôle normal reprend.

IMPORTANT : la sécurité-défaut s'active uniquement en cas de perte du signal de l'émetteur. La sécurité-défaut ne s'active PAS en cas de baisse de puissance de la batterie du récepteur en dessous des valeurs minimales recommandées, ou en cas de perte d'alimentation vers le récepteur.

REMARQUE : Les récepteurs AVC doivent être calibrés après affectation pour en assurer le bon fonctionnement.

Affectation

L'affectation est le processus consistant à apprendre au récepteur le code spécifique de l'émetteur appelé GUID (Identifiant Mondial Unique) et à stocker les valeurs de sécurité-défaut. Lorsqu'un récepteur est lié à un émetteur/mémoire de maquette, le récepteur répond uniquement à cet émetteur/mémoire de maquette spécifique.

Processus d'affectation

1. Mettez le récepteur en mode Bind (Affectation). La DEL sur le récepteur se mettra à clignoter.
2. Mettez l'émetteur en marche.
3. Sélectionnez la Model Memory (Mémoire de maquette) à laquelle vous souhaitez l'affecter.
4. Sélectionnez Bind (Affectation) dans le menu de liste.
5. Mettez le canal des gaz sur la position de sécurité-défaut souhaitée.

AVIS : Le canal des gaz doit rester en position de sécurité-défaut jusqu'à la fin de l'affectation.

1. Faites défiler jusqu'à Bind (Affectation) et cliquez sur la molette. La DEL orange au sommet de l'émetteur clignote.
2. Une fois le processus d'affectation terminé, les DEL de l'émetteur et du récepteur arrêtent de clignoter et passent à l'orange fixe.
3. Débranchez la prise d'affectation du récepteur et conservez-la dans un endroit adapté.

IMPORTANT: Retirez toujours la prise d'affectation du récepteur une fois le processus d'affectation terminé. Si vous ne le faites pas, le récepteur passera en mode d'affectation la prochaine fois que vous l'allumerez.

Les mixages peuvent connecter deux sorties de servos à une entrée de commande. Le DX5C comprend des mixages de direction préréglés et un mixage programmable (Mix 0). Les canaux AUX peuvent seulement être affectés à un mixage à la fois. Si AUX 1, 2, ou 3 est affecté à un autre mixage, il ne sera pas disponible en tant qu'option de canal esclave. Les canaux AUX 1 et 2 ne sont pas disponibles pour les mixages lorsque le menu AVC dans l'émetteur est actif.

Les options Steering Mix (Mixage de direction) préconfigurées sont pour les véhicules utilisant deux servos de direction. Pour les véhicules avec des servos contrôlant indépendamment les roues avant et arrière, la direction à quatre roues (4WS) offre quatre différentes options de mixage sur un commutateur. Le mixage de servo à deux directions (Dual ST) est pour les véhicules avec deux servos fonctionnant ensemble sur les roues avant.

4WS (direction à quatre roues)

Les options 4WS dans le DX5C offrent quatre configurations de direction différentes avec un commutateur ; Crab (crabe), 4WS (direction à quatre roues), front only (avant uniquement), et rear only (arrière uniquement).

1. Sélectionnez 4WS (direction à quatre roues) et cliquez sur la molette.
2. Pour l'activer, sélectionnez Inhibit (désactiver) et faites défiler pour sélectionner le second canal de direction. Sélectionnez STR>AUX 1 et faites défiler pour choisir entre AUX 1, AUX 2 et AUX 3 comme second canal de direction (esclave).
3. Affectez un commutateur ou réglez l'affectation de commutateur sur ON (marche).
4. Chacune des quatre options de direction doit être affectée à une position de commutateur pour être activée. Les options Crab (crabe) et 4WS (direction à quatre roues) doivent également avoir des régimes affectés.
5. Sélectionnez Pos: et utilisez la molette pour sélectionner la position du commutateur (0-3). Après avoir affecté les positions de commutateurs aux modes de direction, la sélection de commutateur actuelle sera indiquée par une boîte autour du mode de direction.
6. Pour la direction Crab (crabe) et 4WS (direction à quatre roues), un jeu de réglages de course et une option de trim pour le second servo apparaissent lorsque le réglage de position du commutateur (Pos: ) est affecté à une position de commutateur. Les options de direction Front only (avant uniquement) et Rear only (arrière uniquement) n'ont pas d'options de régime ou de trim.
7. Utilisez la molette pour sélectionner les réglages de course, tournez le volant pour ajuster la course individuelle pour chaque côté. Le réglage positif ou négatif de cette valeur détermine la direction du second servo.
8. Utilisez la molette pour sélectionner l'option Trim. Sélectionnez actif (Act) pour propager les réglages de trim au canal de direction mixé (esclave). Laissez Inh (désactivé) si le trim doit ajuster uniquement le canal de direction principal.

1. Sélectionnez STEERING (Direction) dans l'écran Mixing (Mixage) et cliquez sur la molette.
2. Sélectionnez 2 SERVO et cliquez sur la molette.
3. Pour l'activer, sélectionnez Inhibit (désactiver) et faites défiler pour sélectionner STR > AUX 1. Sélectionnez AUX 1, AUX 2 ou AUX 3 pour le second canal de direction (esclave).

MIXAGE programmable

Un mixage pouvant être affecté librement permet aux pilotes de paramétrer un second canal (esclave) pour suivre un canal principal (maître).

1. Sélectionnez Mix O et cliquez sur la molette. Dans le menu de mixage, sélectionnez Mix O pour renommer le mixage.
2. Pour l'activer, sélectionnez un canal Master (maître) et Slave (esclave) et attribuez le Rate (régime).
3. Sélectionnez Inhibit (désactiver) sous Master (maître) et faites défiler pour sélectionner le canal Master (entrée).
4. Sélectionnez Inhibit (désactiver) sous Slave (esclave) et faites défiler pour sélectionner le canal Slave (sortie).
5. Les réglages de régime définissent les limites de course et la direction. Déplacez le canal d'entrée (volant, gaz, ou toute fonction affectée au canal maître) pour ajuster le régime pour chaque côté de la course du canal esclave. Le réglage positif ou négatif de cette valeur détermine la direction du servo esclave.

1. Sélectionner Switch; Inh (commutateur; désactiver) désactivera le mixage, ON (marche) activera le mixage, ou un commutateur peut être affecté pour activer et désactiver le mixage.
2. Réglez le Trim sur Act (activé) ou Inh (désactivé). Lorsque le Trim est Actif, les ajustements au trim Master (maître) se propagent au canal Slave (esclave).

MENU de programmation de l'avc

Le DX5C comprend un menu spécifique à l'utilisation de l'AVC. Ce menu gère le fonctionnement de AUX 1 et AUX 2 et les adapte à l'utilisation de la technologie AVC. Le menu AVC contrôle également les fonctions Priority (priorité). Voir page 58 pour plus d'informations sur l'ajustement de l'AVC.

Pour activer le menu AVC :

1. Sélectionnez AVC dans le menu principal
2. Sélectionnez Switch (commutateur) et utilisez la molette pour sélectionner On (marche) pour activer le menu AVC.
3. Changez les valeurs de gain et de priorité en fonction du véhicule.
4. Pour ajuster chaque valeur pendant l'utilisation sans avoir à accéder au menu de programmation, affectez un trimmer sur la fonction On-The-Fly (OTF, en vol) pour chaque valeur de l'AVC. Cliquez sur la flèche à droite de la sélection du commutateur pour régler le trimmer pour augmenter ou diminuer le gain par rapport à la valeur configurée.

Astuce : Les trimmers peuvent seulement être affectés à une fonction OTF ; les valeurs de gain de direction et de gaz ne peuvent être ajustées à partir d'un bouton de trimmer.

ASTUCE : Pour les récepteurs sans AVC, laissez le menu AVC désactivé (INH) dans le DX5C.

TRIM SETUP (configuration des TRIMS)

La configuration des trims affecte le nombre de courses du servo avec chaque clic du trim, mais est sans effet sur la course globale du trim. Les échelons de trim vont de 1 à 20 (la valeur par défaut est 9).

Pour ajuster les échelons de trim :

1. Sélectionnez les canaux à éditer.
2. Faites défiler vers le haut ou le bas pour ajuster la valeur d'échelons.
3. Cliquez sur la molette pour enregistrer la sélection.

TRIM ASSIGN (affectation des TRIMS)

Trim ASSIGN (affectation des trims) permet d'affecter un commutateur aux trims de direction ou de gaz.

1. Depuis l'écran Trim Setup (Configuration des trims), sélectionnez NEXT (suivant).
2. Sélectionnez les canaux sur lesquels affecter un commutateur.
3. Faites défiler vers le haut/bas ou basculez un commutateur/bouton pour l'affecter.
4. Cliquez sur la molette pour enregistrer la sélection.

Permet d'attribuer un commutateur ou un compensateur comme entrée à un canal AUX.

Assignation des canaux :

1. Sélectionnez un canal à modifier. Appuyez sur OK pour enregistrer la sélection.
2. Glissez vers le haut/bas ou faites basculer un interrupteur/bouton pour l'assigner.
3. Appuyez sur OK pour enregistrer la sélection.

L'écran de télémétrie permet un accès facile à tous les capteurs télémétriques et les réglages.

Pour modifier les capteurs télémétriques :

1. Sélectionnez le capteur dans la liste.
2. Appuyez sur la molette une fois pour ouvrir les réglages de ces capteurs.
3. Ajustez les réglages de capteur.
4. Cliquez sur la molette pour enregistrer la sélection.

Settings (Paramètres) : Choisissez comment la télémétrie est affichée sur l'émetteur.

Réglages de fichier :

• Affiche le nom des fichiers télémétriques enregistrés.
• Inhiber, activer l'enregistrement de fichier télémétrique.

Accélération SMART* :

La nouvelle gamme de variateurs ESC Spektrum présente une fonction de télémétrie appelée Accélération SMART. L'Accélération SMART utilise une technologie qui combine le signal des gaz et les données de télémétrie du variateur ESC sur un connecteur habituel du servo à 3 câbles.

Les variateurs ESC avec accélérateur SMART peuvent envoyer des données de courant, de tension, de température et de capacité consommée. Ils peuvent également transmettre des données sur la batterie depuis des batteries SMART Spektrum compatibles. Les données de télémétrie de l'accélération SMART s'affichent sur votre émetteur comme n'importe quel autre capteur de télémétrie. Sélectionnez les paramètres préconfigurés pour l'accélération SMART avec la sélection appelée Accélération SMART dans le menu du capteur de télémétrie. Cette option permet de charger tous les capteurs disponibles avec l'Accélération SMART dans la configuration de l'affichage du capteur. Il est possible de configurer les valeurs de télémétrie individuellement pour l'affichage.

Pour que l'accélération SMART fonctionne, vous devez avoir un variateur ESC Spektrum compatible et un récepteur de télémétrie à apparier avec le DX5C. Seuls certains produits Spektrum comprennent la technologie SMART. Consultez le manuel de votre variateur ESC et de votre récepteur pour obtenir plus d'informations.

Pour activer la télémétrie SMART :

1. Le véhicule doit être allumé avec le récepteur connecté à l'émetteur
2. Faites défiler l'écran principal vers le bas
3. Les écrans de télémétrie SMART apparaissent après l'écran du moniteur.

Pour activer les informations de vitesse en utilisant la télémétrie SMART :

1. Le véhicule doit être allumé avec le récepteur connecté à l'émetteur
2. Faites défiler jusqu'à l'écran de télémétrie
3. Faites défiler jusqu'à SMART ESC et sélectionnez deux fois
4. Faites défiler vers le bas jusqu'à NEXT (suivant)
5. Entrez les valeurs du nombre de pôles magnétiques du moteur et de déploiement.
6. Mettez l'affichage sur SPEED (vitesse) (les informations du moteur et de déploiement peuvent être trouvées dans le manuel de votre véhicule).

Lorsque la radio est allumée et connectée à un récepteur qui envoie les données SMART, le logo SMART apparaît sous le logo de la batterie sur la page d'accueil et une barre du signal s'affiche dans le coin supérieur gauche de l'écran. Faites défiler, après le moniteur du servo, et l'écran SMART s'affiche. Sélectionnez le variateur ESC ou la batterie, ou bien les deux pour affichage, selon vos préférences.

Paramètres USB

Le DX6C peut faire office de contrôleur de jeu sur un ordinateur quand il est connecté au niveau du port USB. Quand ce mode est désactivé, l'émetteur fonctionne normalement. Quand ce mode est activé, l'émetteur n'émet pas (la RF est coupée et l'émetteur ne se connecte pas ou ne peut pas être affecté à un récepteur). Nous recommandons de paramétrer un fichier de modèle spécifique pour l'utilisation en tant que contrôleur de jeu.

ATTENTION : N'activez JAMAIS le mode USB quand l'émetteur contrôle un véhicule, car, sinon, l'émetteur n'enverra plus de signal et le véhicule entrera en mode sécurité intégrée.

Les paramètres système permettent d'ajuster les paramètres suivants dans l'émetteur :

- Display (Affichage)

- Sons (sons)

- Étalonnage

- Trims

- À propos

- Batterie

Display (affichage)

Le champ User Name (Nom d'utilisateur) affiche le nom d'utilisateur au-dessus du nom de maquette sur l'écran principal.

1. Faites défiler les lettres jusqu'à celle souhaitée et cliquez une fois sur la molette. Une boîte clignotante apparaît.
2. Faites défiler vers le haut ou le bas jusqu'à ce que le caractère souhaité apparaisse. Cliquez une fois sur la molette pour enregistrer le caractère.
3. Faites défiler les lettres jusqu'à la prochaine souhaitée. Répétez les étapes 1 et 2 jusqu'à ce que le nom de la maquette soit terminé.

Changer la langue de l'émetteur. L'émetteur conservera la langue des modèles déjà créés. Les nouveaux modèles seront créés en utilisant la langue actuellement sélectionnée.

Pour ajuster le contraste de l'écran :

1. Faites défiler jusqu'au contraste et cliquez sur la molette.
2. Faites défiler vers le haut ou le bas pour ajuster la valeur de contraste. Les petits numéros correspondent à un contraste plus lumineux, les numéros plus grands correspondent à un contraste plus sombre.
3. Cliquez une fois sur la molette pour enregistrer la sélection.

Alarme inactive :

Une alarme s'active si l'émetteur constate une période d'inactivité pendant un certain temps. L'alarme est utile pour vous rappeler d'éteindre l'émetteur et éviter une situation de décharge complète des piles de l'émetteur.

- Inh (désactivé, pas d'alarme)

• 10 min (défaut)

- 60 min

- 5 min

- 30 min

Affectez les trims à n'importe quel trimmer ou commutateur sur l'émetteur.

1. Sélectionnez la position du Trim dans la liste.
2. Poussez une fois sur la molette pour sélectionner la position.
3. Faites défiler pour sélectionner le Trim souhaité dans cette position.
4. Cliquez sur la molette pour enregistrer la sélection.

Réglages sonores

Allume ou éteint (ON/OFF) les sons du système.

1. Sélectionnez le son dans la liste.
2. Poussez une fois sur la molette pour activer/désactiver (Activate/Inhibit).
3. Cliquez sur la molette pour enregistrer la sélection.

Affiche le numéro de série de l'émetteur. Créez un compte utilisateur sur SpektrumRC.com et saisissez le numéro de série affiché sur la page About (à propos) pour enregistrer l'émetteur.

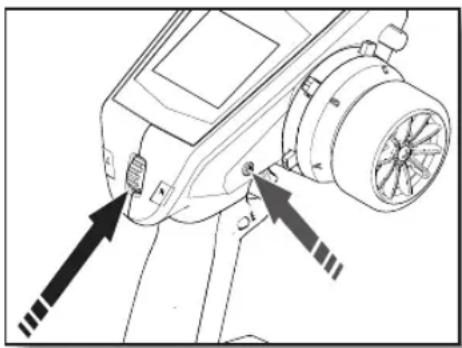

Calibrate (étalonnage)

Utilisez ce menu pour étalonner les commandes. Après avoir apporté des modifications physiques à l'émetteur, comme un changement de volant, étalonnez l'émetteur.

1. Déplacez le volant, la manette des gaz/freins et le bouton d'une butée à l'autre.
2. Enregistrez une fois l'opération finie ou annulez pour revenir.

Enfoncez et maintenez la molette tout en allumant l'émetteur pour afficher la liste System Setup (Configuration système). Aucune transmission radio ne se produit quand un écran System Setup (Configuration système) est affiché, afin de prévenir tout dommage accidentel aux liaisons et aux servos lors des changements de programmation.

Le menu System Setup (Configuration système) est également accessible à partir de la liste Function (fonctions). Un écran ATTENTION apparaît pour prévenir que la liaison radio sera désactivée (l'émetteur n'émettra plus). Appuyez sur YES (Oui) pour accéder à la liste système. Si aucun choix n'est fait, le système reviendra au menu principal après environ 10 secondes.

AVERTISSEMENT : N'appuyez pas sur YES (Oui) pour entrer dans le menu Utilities (fonctions utilitaires) si la maquette n'est pas éteinte et sécurisée.

MODEL SELECT (sélection de la maquette)

La fonction Model Select (Sélection de la maquette) vous permet d'accéder à l'un des 20 emplacements de mémoire de maquette internes dans la liste de sélection de la maquette.

1. Faites défiler la liste Model Select (Sélection de la maquette) jusqu'à trouver la mémoire de maquette souhaitée.
2. Lorsque la mémoire de maquette souhaitée est mise en surbrillance, cliquez une fois sur la molette pour sélectionner la maquette. L'émetteur revient à l'écran principal.
3. Ajoutez une nouvelle maquette en allant au bas de la liste. Vous serez alors amené à l'écran Create New Model (Création d'une nouvelle maquette).

ATTENTION : Ne changez JAMAIS la maquette dans Model Select (Sélection de la maquette) si une maquette est en fonctionnement. Le changement de mémoire de maquette interrompt le signal de l'émetteur vers le récepteur et peut entraîner des dommages ou des blessures corporelles.

MODEL utilities (fonctions utilitaires de la maquette)

Dans la fonction Model Utilities (fonctions utilitaires de la maquette) vous pouvez créer une nouvelle maquette, supprimer une maquette, copier une maquette, réinitialiser une maquette aux réglages par défaut et trier la liste des maquettes. Si le DX5C est mis à jour, utilisez la sélection Validate All (Valider tout) pour vous assurer que les réglages de maquettes sont mis à jour pour une compatibilité totale avec le nouveau micrologiciel. La sélection Delete All (Supprimer tout) supprimera tous les réglages de maquettes.

1. Sélectionnez CREATE NEW MODEL (Création d'une nouvelle maquette) et cliquez sur la molette.
2. Sélectionnez CREATE (Créer) pour créer une nouvelle maquette ou CANCEL (annuler) pour revenir.
3. La nouvelle maquette sera disponible dans la liste de sélection des maquettes.

ATTENTION : Ne changez JAMAIS la maquette dans Model Select (Sélection de la maquette) si une maquette est en fonctionnement. Le changement de mémoire de maquette interrompt le signal de netteur vers le récepteur et peut entraîner une perte de contrôle du véhicule, des dommages ou des assurances corporelles.

Utilisez cette sélection pour supprimer de façon permanente une maquette de la liste de sélection des maquettes. Si vous ne souhaitez pas supprimer une maquette, sélectionnez Cancel (Annuler) pour quitter cette page.

1. Pour supprimer une maquette, mettez la maquette en surbrillance dans la liste. Appuyez sur la molette, puis faites défiler jusqu'au nom de la maquette. Cliquez sur la molette pour sélectionner la maquette.
2. Sélectionnez DELETE (supprimer) pour supprimer la maquette.

Le menu Model Copy (copier la maquette) vous permet de dupliquer la programmation d'une maquette d'un emplacement sur la liste des maquettes à un autre.

Utilisez la fonction de copie pour :

• Enregistrer une copie de maquette par défaut avant d'essayer différentes valeurs de programmation
• Accélérer la programmation d'une maquette en utilisant une configuration de programmation similaire

IMPORTANT : Copier un programme de maquette d'une mémoire de maquette à une autre écrasera toute la programmation dans la mémoire de maquette de destination.

Pour copier une programmation de maquette :

1. Sélectionnez où enregistrer la mémoire copiée en sélectionnant « TO » (destination) et faites défiler jusqu'à ADD NEW MODEL (ajouter une nouvelle maquette). Cliquez une fois sur la molette pour enregistrer la sélection. Pour écraser une maquette actuelle, sélectionnez cette maquette dans la liste.
2. Sélectionnez la maquette à copier en sélectionnant « From » (source) et faites défiler jusqu'à la maquette à copier.
3. Faites défiler jusqu'à COPY (copier) au bas de l'écran et cliquez une fois sur la molette.
4. Confirmez la copie en sélectionnant COPY (copier) ou CANCEL (annuler) pour revenir.

Reset model (réinitialisation de maquette)

Utilisez le menu Model Reset (réinitialisation de maquette) pour supprimer toute la programmation de la maquette dans la mémoire de maquette active. La réinitialisation ramène tous les réglages de la maquette aux valeurs par défaut et efface toute la programmation de la maquette sélectionnée.

IMPORTANT : Après une réinitialisation de maquette, il est nécessaire de réaffecter.

Avec cette fonction vous pouvez trier l'ordre des maquettes dans la fonction Model Select (Sélection de la maquette). Cette fonction est utile pour regrouper des maquettes similaires pour les rendre plus faciles à trouver. Pour déplacer une maquette, mettez en surbrillance la maquette que vous souhaitez déplacer avec la molette, puis cliquez sur la molette pour la sélectionner. Faites rouler la molette pour déplacer la maquette sélectionnée à la position souhaitée. Cliquez sur la molette lorsque la maquette est à la position souhaitée.

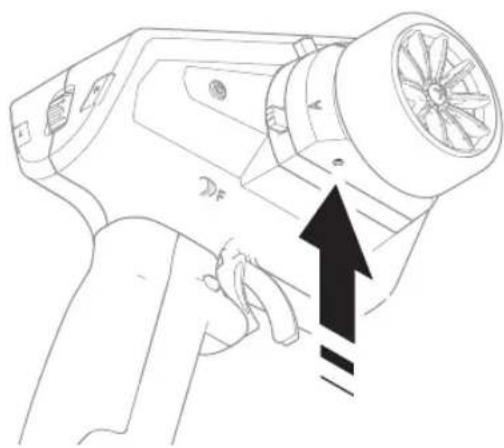

• À l'aide d'une clé hexagonale de 1,5 mm, retirez le volant.
• Remontez le volant.

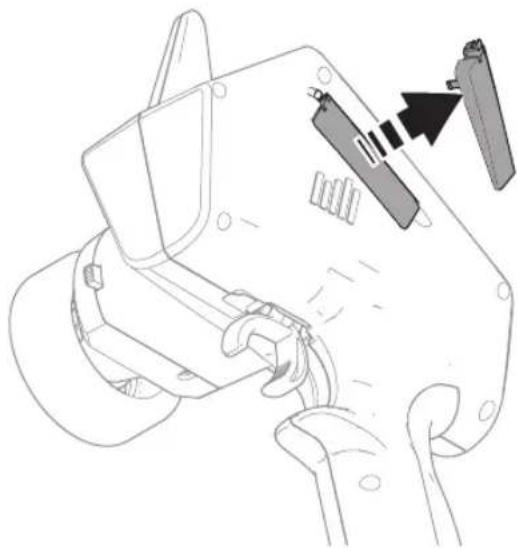

Tournez la vis dans le sens des aiguilles d'une montre avec un petit tournevis cruciforme pour augmenter la tension de direction.

Le port de données donne aux pilotes un accès aux futures mises à jour. L'enregistrement de l'émetteur est nécessaire pour les mises à jour. Les mises à jour nécessitent un câble micro USB (non inclus, ordinateur requis).

Le port micro USB sert uniquement aux mises à jour, il ne peut pas être utilisé pour recharger la batterie de l'émetteur.

Une valeur de 0 à 100 est utilisée pour trois réglages qui affectent l'ajustement : le gain de direction, le gain des gaz et la priorité. Ces valeurs configurent le récepteur à votre véhicule de manière à pouvoir l'ajuster pour une performance optimale selon votre style de pilotage. Il est normal que les résultats de l'ajustement du gain et de la priorité varient.

Qu'est-ce que le GAIN ?

Une valeur de gain de 0 signifie aucune correction électronique, et un gain de 100 signifie des corrections importantes afin de maintenir une ligne droite.

• Le gain de direction indique au récepteur avec quelle force la direction doit être assistée lorsque le véhicule commence à échapper à tout contrôle.
• Le gain des gaz indique au récepteur comment assister les gaz lorsque le véhicule commence à échapper à tout contrôle.

Les valeurs de gain par défaut sont de 50. Nous vous conseillons d'ajuster les valeurs de gain de 5 points à la fois. Ajustez finement les réglages par petits incréments jusqu'à atteindre la performance souhaitée. Évitez les augmentations importantes des valeurs de gain de direction entre chaque test.

Qu'est-ce que la priorité ?

La priorité indique au récepteur comment vous souhaitez pouvoir contourner la stabilité électronique avec vos commandes de direction. Une faible priorité signifie que l'AVC effectuera les corrections à la direction lorsque vous tournez complètement le volant. Une haute priorité réduira l'AVC à mesure que vous tournez le volant.

La valeur de priorité par défaut est de 100. Cela signifie que lorsque vous tournez le volant jusqu'à la limite, le gain est réduit à zéro. Cette valeur est bien adaptée à la plupart des pilotes.

Qu'est-ce que la TENUE de CAP ?

La tenue de cap maintient la direction du véhicule sélectionnée. Il est normal de voir les roues tourner dans la même direction où elles ont été pointées pour la dernière fois. Si un véhicule avec technologie AVC est soulevé et tourné d'un côté à l'autre, les roues tourneront pour tenter de retrouver le cap d'origine. Lors du pilotage, la tenue de cap ne fonctionne que lorsque le volant reste droit. Au moment où vous commencez à tourner le volant, la tenue de cap s'éteint. Lorsque le volant est centré de nouveau, la tenue de cap se réactive.

Procédure d'ajustement de l'AVC

1. Avec l'émetteur et le récepteur déjà affectés et correctement étalonnés, allumez l'émetteur et le véhicule.
2. Mettez les gaz, ne tournez pas le volant, et observez la façon dont le véhicule peut maintenir une ligne droite à vitesse élevée.
3. Si le véhicule n'apporte pas assez de corrections à la direction pour maintenir une ligne droite, augmentez le gain de direction.
4. Si le véhicule fait des queues de poisson à cause d'un patinage, augmentez le gain des gaz.
5. Si le véhicule tremble (oscille), réduisez le gain de direction.
6. Les valeurs de gain maximales qui empêchent les oscillations à grande vitesse ne doivent pas être dépassées.
7. Pilotez le véhicule en prenant des virages accélérés, et observez ses réponses.

- Si le véhicule ralentit en prenant un virage, réduisez le gain des gaz.

- Pour permettre au véhicule de déraper plus avec un patinage intentionnel, réduisez le gain des gaz.

- Pour améliorer la traction sur terrain glissant, augmentez le gain des gaz.

- Si le véhicule ne tourne pas, augmentez la priorité.

- Si le véhicule patine, il y a deux options d'ajustement à envisager;

1. Augmenter le gain des gaz permettra de corriger un patinage indésirable lorsque le véhicule pivote de manière excessive.
2. Réduire la priorité donnera au récepteur plus d'autorité pour corriger le survirage.

Astuces générales sur l'ajustement

Pour les pilotes novices, des conditions plus irrégulières et les véhicules excessivement puissants, plus de gain sera utile.

Pour les terrains avec plus de prise et des vitesses plus élevées, l'ajustement entraînera des valeurs de gain de direction plus basses.

Changer la tension de la batterie

Si la tension est augmentée, le réglage maximal de gain de direction devra être réduit.

En même temps, lorsque vous augmentez la tension, un gain des gaz augmenté permettra de gérer le supplément de puissance.

Par exemple : Si un camion réglé pour 2 S passe à 3 S, le camion peut osciller à des vitesses élevées à 3 S, ce qui nécessite une réduction du gain de direction. Le gain des gaz aura un effet plus important à 3 S, donc une augmentation du gain des gaz peut être bénéfique.

GUIDE DE DÉPANNAGE DE L'AVC

PROBLÈME CAUSE POSSIBLE SOLUTION
Le véhicule oscille (tremble ou chancelle) à des vitesses élevées	Gain de direction trop élevé	Réduisez le gain de direction
Le véhicule répond aux commandes de manière étrange	Le récepteur n'est pas étalonné correctement	Confirmez que la direction et la course des servos sont corrects, puis réaffectez et ré-étalonnez le récepteur
	La configuration du véhicule a été modifiée après étalonnage
	Le récepteur n'est pas monté de niveau	Confirmez que le récepteur est vé-ritablement à plat, il ne peut pas être monté à un angle irrégulier.
Le récepteur ne finit pas l'étalonnage	L'ajustement de la course est en-dessous de 80 % pour la direction et les gaz	Augmentez l'ajustement de la course et ré-étalonnez. Voir page 19 pour plus d'informations sur la configuration des véhicules avec un frein mécanique.
Le pilote s'attend à ce que l'AVC soit éteint, mais il est toujours allumé	Le menu AVC est désactivé, mais les valeurs AUX sont au neutre, ce qui se traduit par 50 % de gain mais sans priorité.	Affectez avec la seconde prise d'affectation dans le port de désactivation, ou activez le menu AVC et mettez toutes les valeurs de gain à 0
	La seconde prise d'affectation pour désactiver l'AVC a été insérée après affectation	Réaffectez avec la seconde prise d'affectation dans le port de désactivation

GUIDE DE DÉPANNAGE DE LA TÉLÉMÉTRIE

PROBLÈME CAUSE POSSIBLE SOLUTION
Aucune option de télémétrie disponible dans l’émetteur	Votre émetteur est en mode 5,5 ms Sélectionnez un protocole DSMR différent, réaf-fectez et réétalonnez
L’écran de télémétrie est noir L’écran de télémétrie doit être configuré dans le menu de télémétrie de l’émetteur		Configurez l’écran de télémétrie
Les informations de la batterie SMART ne sont pas transmises par la télémétrie	Vous n’utilisez pas un variateur ESC compatible avec l’accélération SMART	Un variateur ESC Spektrum compatible SMART est requis pour que les données de la batterie SMART soient envoyées par télémétrie
Les données du variateur ESC SMART ne sont pas transmises par la télémétrie	Le variateur ESC n’est pas branché dans le bon port sur le récepteur.	Branchez le variateur ESC au port des gaz (THR) sur le récepteur.

GUIDE DE DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION
Le système ne se connecte pas	L’émetteur et le récepteur sont trop proches l’un de l’autre	Déplacez l’émetteur de 2,4 à 3,6 m (8 à 12 pieds) du récepteur
	L’émetteur et le récepteur sont trop proches de grands objets métalliques (véhicules, etc.)	Éloignez-vous des grands objets métalliques (véhicules, etc.)
	La maquette sélectionnée n’est pas affectée à l’émetteur	Assurez-vous que la bonne mémoire de maquette est sélectionnée et que l’émetteur est affecté à la maquette
	L’émetteur s’est mis accidentellement en mode d’affectation, le récepteur n’est donc plus affecté	Réaffectez l’émetteur et le récepteur
	Prise d’affectation laissée installée dans le port d’affectation	Réaffectez l’émetteur au véhicule et retirez la prise d’affectation avant de procéder à une mise hors tension, puis sous tension
	Niveau de charge de la batterie du véhicule/de l’émetteur trop faible	Remplacez/rechargez les batteries
Le récepteur se met en mode de sécurité-défaut à une courte distance de l’émetteur	Vérifiez l’antenne du récepteur pour vous assurer qu’elle n’est pas coupée ou endommagée	Remplacez ou contactez le service après-vente d’Horizon
		Assurez-vous que l’antenne du récepteur est dans un tube d’antenne et est au-dessus du véhicule
Le récepteur ne répond plus pendant l’utilisation	Tension de batterie faible Rechargez entièrement la batterie
	Fils ou connecteurs entre la batterie et le récep-teur déconnectés ou endommagés	Vérifiez les fils et les connexions entre la batterie et le récep-teur. Réparez ou remplacez les fils et/ou les connecteurs
Le récepteur perd son affectation	L’émetteur s’est mis accidentellement en mode d’affectation, ce qui a coupé l’affectation du récepteur	Affectez l’émetteur et le récepteur
Impossible d’affecter des fonctions aux commutateurs ou boutons souhaités	Les boutons et/ou commutateurs sont déjà affectés à une autre fonction	Réaffectez les fonctions à d’autres boutons ou commutateurs pour libérer le commutateur et l’affecter à votre fonction désignée
	La fonction nécessite un commutateur ou trim-mer, les boutons ont une fonctionnalité limitée	Sélectionnez un commutateur ou trimmer si votre fonc-tion désignée ne fonctionne pas avec un bouton.

LISTE DES PIÈCES OPTIONNELLES

NUMÉRO DESCRIPTION

SPM6719 Boîtier de l'émetteur Spektrum DX6R

Plus de pièces en option et de détails disponibles sur SpektrumRC.com

Durée de la garantie

Garantie exclusive - Horizon Hobby, LLC. (Horizon) garantit que le Produit acheté (le « Produit ») sera exempt de défauts matériels et de fabrication à sa date d'achat par l'Acheteur. La durée de garantie correspond aux dispositions légales du pays dans lequel le produit a été acquis. La durée de garantie est de 6 mois et la durée d'obligation de garantie de 18 mois à l'expiration de la période de garantie.

Limitations de la garantie

(a) La garantie est donnée à l'acheteur initial (« Acheteur ») et n'est pas transférable. Le recours de l'acheteur consiste en la réparation ou en l'échange dans le cadre de cette garantie. La garantie s'applique uniquement aux produits achetés chez un revendeur Horizon agréé. Les ventes faites à des tiers ne sont pas couvertes par cette garantie. Les revendications en garantie seront acceptées sur fourniture d'une preuve d'achat valide uniquement. Horizon se réserve le droit de modifier les dispositions de la présente garantie sans avis préalable et révoque alors les dispositions de garantie existantes. (b) Horizon n'endosse aucune garantie quant à la vendabilité du produit ou aux capacités et à la forme physique de l'utilisateur pour une utilisation donnée du produit. Il est de la seule responsabilité de l'acheteur de vérifier si le produit correspond à ses capacités et à l'utilisation prévue. (c) Recours de l'acheteur – Il est de la seule discrétion d'Horizon de déterminer si un produit présentant un cas de garantie sera réparé ou échangé. Ce sont là les recours exclusifs de l'acheteur lorsqu'un défaut est constaté.

Horizon se réserve la possibilité de vérifier tous les éléments utilisés et susceptibles d'être intégrés dans le cas de garantie. La décision de réparer ou de remplacer le produit est du seul ressort d'Horizon. La garantie exclut les défauts esthétiques ou les défauts provoqués par des cas de force majeure, une manipulation incorrecte du produit, une utilisation incorrecte ou commerciale de ce dernier ou encore des modifications de quelque nature qu'elles soient.

La garantie ne couvre pas les dégâts résultant d'un montage ou d'une manipulation erronés, d'accidents ou encore du fonctionnement ainsi que des tentatives d'entretien ou de réparation non effectuées par Horizon. Les retours effectués par le fait de l'acheteur directement à Horizon ou à l'une de ses représentations nationales requièrent une confirmation écrite.

Limitation des dégâts

Horizon ne saurait être tenu pour responsable de dommages conséquents directs ou indirects, de pertes de revenus ou de pertes commerciales, liés de quelque manière que ce soit au produit et ce, indépendamment du fait qu'un recours puisse être formulé en relation avec un contrat, la garantie ou l'obligation de garantie. Par ailleurs, Horizon n'acceptera pas de recours issus d'un cas de garantie lorsque ces recours dépassent la valeur unitaire du produit. Horizon n'exerce aucune influence sur le montage, l'utilisation ou la maintenance du produit ou sur d'éventuelles combinaisons de produits choisies par l'acheteur. Horizon ne prend en compte aucune garantie et n'accepte aucun recours pour les blessures ou les dommages pouvant en résulter. En utilisant et en montant le produit, l'acheteur accepte sans restriction ni réserve toutes les dispositions relatives à la garantie figurant dans le présent document.

Si vous n'êtes pas prêt, en tant qu'acheteur, à accepter ces dispositions en relation avec l'utilisation du produit, nous vous demandons de restituer au vendeur le produit complet, non utilisé et dans son emballage d'origine.

Indications relatives à la sécurité

Ceci est un produit de loisirs perfectionné et non un jouet. Il doit être utilisé avec précaution et bon sens et nécessite quelques aptitudes mécaniques ainsi que mentales. L'incapacité à utiliser le produit de manière sûre et raisonnable peut provoquer des blessures et des dégâts matériels conséquents. Ce produit n'est pas destiné à être utilisé par des enfants sans la surveillance d'un tuteur. La notice d'utilisation contient des indications relatives à la sécurité ainsi que des indications concernant la maintenance et le fonctionnement du produit. Il est absolument indispensable de lire et de comprendre ces indications avant la première mise en service. C'est uniquement ainsi qu'il sera possible d'éviter une manipulation erronée et des accidents entraînant des blessures et des dégâts.

Questions, assistance et réparations

Votre revendeur spécialisé local et le point de vente ne peuvent effectuer une estimation d'éligibilité à l'application de la garantie sans avoir consulté Horizon. Cela vaut également pour les réparations sous garantie. Vous voudrez bien, dans un tel cas, contacter le revendeur qui conviendra avec Horizon d'une décision appropriée, destinée à vous aider le plus rapidement possible.

Maintenance et réparation

Si votre produit doit faire l'objet d'une maintenance ou d'une réparation, adressez-vous soit à votre revendeur spécialisé, soit directement à Horizon. Emballez le produit soigneusement. Veuillez noter que le carton d'emballage d'origine ne suffit pas, en règle générale, à protéger le produit des dégâts pouvant survenir pendant le transport. Faites appel à un service de messagerie proposant une fonction de suivi et une assurance, puisque Horizon ne prend aucune responsabilité pour l'expédition du produit jusqu'à sa réception acceptée. Veuillez joindre une preuve d'achat, une description détaillée des défauts ainsi qu'une liste de tous les éléments distincts envoyés. Nous avons de plus besoin d'une adresse complète, d'un numéro de téléphone (pour demander des renseignements) et d'une adresse de courriel.

Garantie et réparations

Les demandes en garantie seront uniquement traitées en présence d'une preuve d'achat originale émanant d'un revendeur spécialisé agréé, sur laquelle figurent le nom de l'acheteur ainsi que la date d'achat. Si le cas de garantie est confirmé, le produit sera réparé. Cette décision relève uniquement de Horizon Hobby.

Réparations payantes

En cas de réparation payante, nous établissons un devis que nous transmettons à votre revendeur. La réparation sera seulement effectuée après que nous ayons reçu la confirmation du revendeur. Le prix de la réparation devra être acquitté au revendeur. Pour les réparations payantes, nous facturons au minimum 30 minutes de travail en atelier ainsi que les frais de réexpédition. En l'absence d'un accord pour la réparation dans un délai de 90 jours, nous nous réservons la possibilité de détruire le produit ou de l'utiliser autrement.

Attention: Nous n'effectuons de réparations payantes que pour les composants électroniques et les moteurs. Les réparations touchant à la mécanique, en particulier celles des hélicoptères et des voitures radiocommandées, sont extrêmement coûteuses et doivent par conséquent être effectuées par l'acheteur lui-même.

10-15

Coordonnées de garantie et réparations

Pays d'achat Horizon Hobby Numéro de téléphone/Courriel Adresse
European Union	Horizon Technischer Service [e-mail]		Hanskampring 9D 22885 Barsbüttel, Germany
	Sales: Horizon Hobby GmbH [phone]

CAN ICES-3 (B)/NMB-3(B)

SPMR6130 Émetteur uniquement:

contient IC: 6157A-PLAN01T

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence.

L'exploitation est autorisée aux deux conditions suivantes

(1) l'appareil ne doit pas produire de brouillage, et

(2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Déclaration de conformité de l'union européenne :

Déclaration de conformité de l'Union européenne :

Spektrum DXC+ Émetteur uniquement

(SPMR6130) Par la présente, Horizon Hobby, LLC

déclare que cet appareil est conforme aux directives suivantes : Directive relative aux équipements radioélectriques 2014/53/UE ; Directive RoHS 2 2011/65/UE ; Directive RoHS 3 - Modifiant 2011/65/UE Annexe II 2015/863.

Le texte complet de la déclaration de conformité UE est disponible à l'adresse Internet suivante : https://www.horizonhobby.com/content/support-render-compliance.

Gamme de fréquences sans fil / Puissance de sortie sans fil:

DXC+: 2402 - 2478 MHz / 20dBm

Fabricant officiel de l'UE:

Horizon Hobby, LLC

2904 Research Road

Champaign, IL 61822 USA

Importateur officiel de l'UE:

Horizon Hobby, GmbH

Hanskampring 9

L'étiquette de cet appareil respecte la directive européenne 2012/19/UE en matière de déchets des équipements électriques et électroniques (DEEE). Cette étiquette indique que ce produit ne doit pas être jeté avec les déchets ménagers, mais déposé dans une

installation appropriée afin de permettre sa récupération et son recyclage.
