Pro-Line PAC85L - Compresseur Herkules - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compresseur
Marque	Herkules
Modèle	Pro-Line PAC85L
Puissance moteur	1600 W
Tension / Fréquence	230 V ~ 50 Hz
Pression de service maximale	14 bar
Volume du réservoir	80 L
Débit théorique d'aspiration	330 L/min
Débit théorique de sortie	170 L/min
Poids	44 kg
Niveau de pression sonore (L_pA)	82 dB(A)
Niveau de puissance sonore (L_WA)	97 dB(A)
Indice de protection	IP32
Mode de fonctionnement	S3 25 % (cyclique)
Roues	2 roues montées
Pieds d'appui	2 pieds en caoutchouc
Utilisation conforme	Air comprimé pour outils jusqu'à 170 L/min
Entretien	Purger l'eau de condensation après chaque utilisation
Sécurité	Soupape de sécurité, protection contre les surcharges
Pièces d'usure	Filtre à air
Garantie	Durée légale de garantie (pièces défectueuses)

FOIRE AUX QUESTIONS - Pro-Line PAC85L Herkules

Quelle est la pression maximale du compresseur Pro-Line PAC85L ?

La pression maximale est de 14 bar. Le compresseur se coupe automatiquement à cette pression et redémarre à environ 11 bar.

Comment vidanger l'eau de condensation du réservoir ?

Après chaque utilisation, dépressurisez l'appareil, puis ouvrez la vis de purge (repère 10) en tournant dans le sens inverse des aiguilles d'une montre. Inclinez légèrement le réservoir pour évacuer toute l'eau. Refermez ensuite la vis.

Quelle huile utiliser pour le compresseur ?

La notice ne précise pas d'huile spécifique. Généralement, utilisez une huile pour compresseur non détergente (SAE 20 ou 30). Vérifiez le niveau avant chaque utilisation.

Le compresseur ne démarre pas, que faire ?

Vérifiez d'abord la tension secteur (230 V) et l'état du câble. Si la température est inférieure à 0 °C, le démarrage peut être difficile. En cas de surchauffe, laissez refroidir le moteur.

Comment régler la pression de sortie ?

Utilisez le régulateur de pression (repère 7) pour ajuster la pression visible sur le manomètre de sortie (repère 13). La pression se règle de 0 à 14 bar selon l'outil utilisé.

Quels outils peuvent être utilisés avec ce compresseur ?

Ce compresseur convient aux outils consommant jusqu'à 170 L/min, comme les gonfleurs, pistolets de soufflage ou pistolets à peinture. Il ne convient pas aux outils à forte consommation (ponceuses, meuleuses).

Comment tester la soupape de sécurité ?

Actionnez la soupape de sécurité (repère 4) au moins toutes les 30 heures de fonctionnement. Tournez l'écrou de vidange dans le sens antihoraire jusqu'à entendre un sifflement, puis refermez.

Quelle est la capacité du réservoir ?

Le réservoir a une capacité de 80 litres, ce qui permet une bonne autonomie pour les petits outils pneumatiques.

Le compresseur est-il adapté pour une utilisation en extérieur ?

Oui, mais seulement temporairement par temps sec. Ne pas exposer à la pluie. Après usage, rangez-le dans un endroit sec. Utilisez un disjoncteur différentiel de 30 mA.

Comment remplacer le filtre à air ?

Le filtre à air (repère 8) est une pièce d'usure. Pour le remplacer, dévissez le couvercle, retirez l'ancien filtre et installez un neuf. Vérifiez-le régulièrement et nettoyez-le si nécessaire.

MODE D'EMPLOI Pro-Line PAC85L Herkules

Explication des symboles sur l'appareil

	Avertissement - Pour réduire le risque de blessures, lire la notice d’utilisation
	Portez une protection auditive. Les nuisances sonores peuvent entraîner une perte d’audition.
	Porter un masque de protection contre les poussières. L’usinage du bois et d’autres matériaux peut générer des poussières nocives. N’usinez pas les matériaux contenant de l’amiente !
	Portez des lunettes de protection. Les étincelles générées pendant le travail, de même que les éclats, copeaux et poussières s’échappant de l’appareil peuvent faire perdre la vue.
	Avertissement relatif aux surfaces brûlantes.
	Avertissement contre la tension électrique
	Avertissement ! Le compresseur peut démarrer sans avertissement.
	N’exposez pas la machine à la pluie. L’appareil ne peut être stationné, entreposé et exploité que dans des conditions ambiantes sèches.
	Indication du niveau de puissance sonore en dB
⚠ Attention !	Dans cette notice d’utilisation, nous avons placé les signes suivants à certains endroits en rapport avec votre sécurité.

1. Introduction....31
2. Description de l'appareil (fig. 1)....31
3. Fournitures.... 31
4. Utilisation conforme 32
5. Consignes de sécurité....32
6. Caractéristiques techniques....35
7. Déballage....36
8. Avant la mise en service.... 36
9. Structure et commande 36
10. Raccordement électrique 37
11. Nettoyage, maintenance et stockage et commande de pièces de rechange... 38
12. Élimination et recyclage.... 39
13. Dépannage 40

1. Introduction

Scheppach GmbH

Nous espérons que votre nouvelle machine vous apportera satisfaction et de bons résultats.

Remarque :

Conformément à la loi en vigueur sur la responsabilité du fait des produits, le fabricant de cet appareil n'est pas responsable des dommages survenus ou générés sur l'appareil en cas de :

• Manipulation incorrecte, • Non-respect de la notice d'utilisation,
• Réparations effectuées par des tiers, des spécialistes non autorisés
• Montage et remplacement de pièces de rechange non originales • utilisation non conforme
• Défaillances de l'installation électrique en cas d'inobservation des prescriptions électriques et des dispositions de la VDE 0100 et de la norme DIN 57113/VDE 0113

Attention :

Lisez l'ensemble du texte de la notice d'utilisation avant le montage et la mise en service.

La présente notice d'utilisation a pour objectif de vous familiariser avec votre appareil et d'en exploiter les possibilités d'emploi conforme.

La notice d'utilisation contient des remarques importantes sur la manière de travailler en toute sécurité, réglementairement et économiquement avec l'appareil et sur la façon d'éviter les dangers, d'économiser les coûts de réparation, de réduire les périodes d'arrêt et d'augmenter la fiabilité et la durée de vie de l'appareil.

Outre les dispositions de sécurité figurant dans cette notice d'utilisation, vous devez absolument observer les prescriptions concernant le fonctionnement de l'appareil en vigueur dans votre pays.

Conservez la notice d'utilisation dans une pochette en plastique à l'abri de la poussière et de l'humidité près de l'appareil.

Chaque opérateur doit l'avoir lue avant le début des travaux et doit la respecter minutieusement.

Seules des personnes formées à l'utilisation de l'appareil et informées des dangers associés sont autorisées à travailler avec l'appareil.

Respecter la limite d'âge minimum requise.

Outre les consignes de sécurité reprises dans la présente notice d'utilisation et les prescriptions particulières en vigueur dans votre pays, respecter également les règles techniques générales concernant l'utilisation des machines similaires.

Nous déclinons toute responsabilité concernant les accidents ou dommages qui surviendraient en raison d'un non-respect de cette notice et des consignes de sécurité.

2. Description de l'appareil (fig. 1)

1. Poignée de transport
2. Câble
3. Réservoir sous pression
4. Roue
5. Béquille
6. Support du câble
7. Régulateur de pression
8. Filtre à air
9. Couplage rapide
10. Vis d'évacuation pour l'eau de condensation
11. Interrupteur On/Off
12. Manomètre (permettant de lire la pression de la chaudière)
13. Manomètre (la pression réglée peut y être consultée)
14. Soupape de sécurité

A. Capot de protection caoutchouc pour les pieds B. Goupille C. Essieu de roue

3. Fournitures

1 compresseur 2x Pied d'appui (4) 2x Roues (5) 2x Capot de protection caoutchouc pour les pieds (A) 2x Aubier (B) 2x Essieux de roue (C) Notice d'utilisation

4. Utilisation conforme

Le compresseur sert à générer de l'air comprimé pour les outils à air comprimé nécessitant un volume d'air pouvant atteindre env. 170 l/min. (par exemple, gonfleur de pneus, pistolet de soufflage et pistolet à peinture). Du fait du débit d'air limité, il est impossible d'utiliser des outils consommant beaucoup d'air (par exemple, ponceuse orbitale, meuleuse droite et visseuse à percussions).

La machine doit être utilisée selon les dispositions correspondantes. Toute autre utilisation est considérée comme étant non conforme. Le fabricant décline toute responsabilité quant aux dommages ou blessures qui en résulteraient. Dans ce cas, l'utilisateur/opérateur est le seul responsable.

L'appareil ne peut être utilisé que par des personnes âgées de 16 ans révolus. Une exception : l'utilisation par un jeune dans le contexte d'une formation professionnelle permettant d'acquérir la compétence sous la supervision d'un instructeur.

Remarque : conformément aux dispositions, nos appareils n'ont pas été conçus pour une utilisation commerciale, artisanale ou industrielle. Nous déclinons toute responsabilité si l'appareil est utilisé dans des exploitations commerciales, artisanales ou industrielles, ou dans le cadre d'activités comparables.

5. Consignes de sécurité

⚠ Attention ! Lors de l'utilisation d'outils électriques Lire toutes ces consignes avant d'utiliser cet outil électrique et conserver les consignes de sécurité en lieu sûr.

⚠ Attention ! Lors de l'utilisation de ce compresseur, respectez

Lisez et observez ces consignes avant d'utiliser l'appareil

Travail en toute sécurité

1. Maintenir l'ordre dans la zone de travail

- Le désordre régnant dans la zone de travail peut entraîner des accidents.

1. Prendre en compte les facteurs environnementaux

- Ne pas exposer les outils électriques à la pluie.

• Ne pas utiliser les outils électriques dans un environnement humide ou mouillé. Risque d'électrocution !
• Veiller à ce que la zone de travail soit bien éclairée.
• Ne pas utiliser les outils électriques dans les lieux soumis à des risques d'incendie ou d'explosion.
• Assurer une protection contre les chocs électriques

- Éviter tout contact du corps avec les pièces mises à la terre (par exemple, tuyaux, radiateurs, fours électriques, appareils de réfrigération).

1. Maintenir le matériel à distance des enfants!

- Ne laisser personne toucher l'outil et le câble, les maintenir à distance de la zone de travail.

1. Conserver les outils électriques non utilisés en sécurité

- Les outils électriques qui ne sont pas utilisés doivent être rangés à un endroit sec, en hauteur ou verrouillé, hors de portée des enfants.

1. Ne pas surcharger l'outil électrique

- Ils fonctionnent en effet de manière plus satisfaisante et plus sûre dans leur plage de puissance.

1. Porter des vêtements adaptés
2. Ne pas porter de vêtements amples ou de bijoux qui risqueraient d'être entraînés par les pièces mobiles.
3. En cas de travail en extérieur, il est recommandé de porter des gants en caoutchouc et des chaussures antidérapantes.
4. Recouvrir les cheveux longs d'un filet.
5. Ne pas utiliser le câble à des fins pour lesquelles il n'a pas été prévu

- Ne pas tirer sur le câble pour débrancher le connecteur de la prise de courant. Protéger le câble de la chaleur, de l'huile et des bords coupants.

1. Prendre soin de ses outils
2. Faire en sorte que le compresseur soit propre pour travailler correctement et en toute sécurité.
3. Suivre les prescriptions de maintenance.
4. Contrôler régulièrement le câble de raccordement de l'outil électrique et le faire remplacer par un spécialiste agréé en cas de dommage.
5. Contrôler régulièrement les rallonges et les remplacer en cas de dommage.
6. Tirer sur le connecteur pour le débrancher de la prise

- En cas de non-utilisation de l'outil électrique, avant une opération de maintenance et lors du remplacement des outils, par exemple, lame de scie, foret, fraise.

1. Éviter une mise en marche involontaire

- S'assurer lors du branchement de la fiche dans la prise que l'interrupteur est éteint.

1. Utiliser la rallonge pour l'extérieur

- En extérieur, utiliser uniquement des câbles de rallonge autorisées et indiquées comme étant conformes à cet emploi.

- N'utiliser les tambours de câbles que lorsqu'ils sont déroulés.

1. Rester attentif en permanence

- Faire attention à ce que l'on fait. Procéder de manière raisonnable. Ne pas utiliser l'outil électrique lorsque l'on n'est pas concentré.

1. Vérifier si l'outil électrique présente des dommages

- Avant de poursuivre l'utilisation de l'outil électrique, il convient de vérifier soigneusement que les dispositifs de protection et les pièces faciles à endommager fonctionnent parfaitement et conformément aux dispositions.

- Vérifier que les pièces mobiles fonctionnent parfaitement, ne sont pas coincées et ne sont pas endommagées. Toutes les pièces doivent être montées correctement et toutes les conditions doivent être remplies pour garantir un fonctionnement impeccable de l'outil électrique.

- Sauf indication contraire dans la notice d'utilisation, les dispositifs de protection et pièces endommagées doivent être réparés ou remplacés conformément aux dispositions par un atelier spécialisé et agréé.

- Les commutateurs endommagés doivent être remplacés par un atelier de service clients.

- N'utiliser aucun câble de raccordement défaillant ou endommagé.

- Ne pas utiliser d'outils électriques pour lesquels les fiches ne se branchent et ne se débranchent pas.

1. Faire réparer l'outil électrique par un électricien spécialisé

- Cet outil électrique est conforme aux dispositions de sécurité en vigueur. Les réparations ne doivent être menées à bien que par un électricien spécialisé qui utilisera des pièces de rechange d'origine. Sinon, l'utilisateur risque l'accident.

1. Attention!

- Par souci de sécurité, n'utiliser que les accessoires et appareils supplémentaires indiqués dans la notice d'utilisation ou recommandés ou indiqués par le fabricant. Toute utilisation d'outils ou d'accessoires autres que ceux recommandés dans la notice d'utilisation ou dans le catalogue peut présenter un risque de blessures.

1. Bruit

- Porter une protection auditive lors de l'utilisation du compresseur.

1. Remplacement du câble de raccordement

- Si le câble de raccordement est endommagé, il doit être remplacé par le fabricant ou un électricien spécialisé afin d'éviter les dangers. Risque d'électrocutions

1. Remplissage des pneus

- Contrôlez la pression de gonflage des pneus immédiatement après remplissage au moyen d'un manomètre adapté, par exemple, dans une station-service.

1. Compresseurs mobiles en mode chantier

- Veiller à ce que tous les flexibles et robinetteries conviennent à la pression de service maximale admissible du compresseur.

1. Lieu d'installation

- Placer le compresseur uniquement sur une surface plane.

1. En présence de pressions supérieures à 7 bar, il est recommandé de doter les flexibles d'alimentation d'un câble de sécurité, par exemple, un câble métallique.
2. Évitez de déposer des charges lourdes sur la tuyauterie en recourant à des raccords de flexibles pour éviter les points de pliure.
3. Utilisez un disjoncteur différentiel avec un courant de déclenchement de max. 30 mA. Le recours à un disjoncteur de protection à courant de fuite réduit le risque de choc électrique.

Consignes de sécurité supplémentaires

N'utilisez pas le compresseur sous la pluie.

En cas d'utilisation avec un appareil de pulvérisation (pistolet pulvérisateur de peinture p. ex.), restez à distance de l'appareil lors du remplissage du dispositif de pulvérisation et ne pulvérisez pas en direction du compresseur.

Respectez les modes d'emploi correspondants des outils à air comprimé/appareils frontaux à air comprimé en présence !

Les remarques générales suivantes doivent en outre être respectées :

Consignes de sécurité à respecter lors de l'utilisation d'air comprimé et de pistolets de soufflage

• Veillez à respecter une distance suffisante par rapport au produit (min. 2,50 m) et maintenez les outils à air comprimé/appareils frontaux à air comprimé à distance du compresseur pendant le fonctionnement.
• La pompe du compresseur et les câbles atteignent des températures élevées en cours de fonctionnement. Tout contact peut entraîner des brûlures.
• L'air aspiré par le compresseur doit demeurer exempt d'impuretés susceptibles d'entraîner des incendies ou des explosions dans la pompe du compresseur.
• Lors du desserrage du couplage de flexible, tenir le raccord du flexible fermement avec sa main. Cela permet d'éviter les blessures causées par le retour du flexible.
• Lors de travaux sur le pistolet de soufflage, porter des lunettes de protection.
• Lorsque vous utilisez le pistolet à air comprimé, portez des lunettes de protection et un masque respiratoire. Les poussières sont nocives pour la santé !
• Ne pas utiliser le pistolet de soufflage sur des personnes ou pour nettoyer des vêtements sur une personne. Risque de blessures !

Consignes de sécurité lors de l'utilisation de spray et d'accessoires de pulvérisation (par exemple, des pulvérisateurs de peinture *):

1. Lors du remplissage, tenez l'appareil frontal d'application au pistolet à distance du compresseur afin qu'aucun liquide n'entre en contact avec le compresseur.
2. Ne pulvérisez jamais au moyen des appareils frontaux d'application au pistolet (par exemple, pistolet à peinture) en direction du compresseur. L'humidité peut entraîner des risques électriques !
3. Ne pas utiliser de peintures ou solvants dont le point de combustion est inférieur à 55 °C. Risque d'explosion !
4. Ne pas chauffer les peintures et solvants. Risque d'explosion!
5. En cas de traitement de liquides nocifs pour la santé, des dispositifs de filtrage (masques faciaux) sont indispensables pour la protection. Respecter également les indications fournies par les fabricants de ces types de substances concernant les mesures de protection.
6. Les indications et marquages prescrits par l'ordonnance sur les substances dangereuses apposés sur les emballages extérieurs des matériaux traités doivent être respectées. Au besoin, des mesures de protection supplémentaires devront être prises, en particulier en ce qui concerne le port de vêtements et de masques adaptés.
7. Il est interdit de fumer pendant la pulvérisation ou dans la zone de travail. Risque d'explosion ! Les vapeurs de peinture sont elles aussi facilement inflammables.
8. Aucun foyer, flamme nue ou machine générant des étincelles ne doit être présent ou utilisé.
9. Ne pas stocker ni consommer d'aliments et de boissons dans la zone de travail. Les vapeurs de peinture sont nocives pour la santé.
10. La zone de travail doit être d'une superficie supérieure à 30 m³ et un renouvellement d'air suffisant doit être garanti pendant la pulvérisation et le séchage.
11. Ne pas pulvériser contre le vent. Par principe, respecter toujours les ordres donnés par les services de police locaux lors de la pulvérisation de produits de pulvérisation inflammables ou dangereux.
12. Ne pas traiter de fluides, tels que du white spirit, de l'alcool butylique et du chlorure de méthylène avec un flexible de refoulement en PVC. Ces fluides détruiraient le flexible de refoulement.
13. La zone de travail doit être isolée du compresseur afin qu'il ne puisse pas entrer en contact direct avec le fluide de travail.

Fonctionnement des réservoirs sous pression

- Toute personne qui exploite un réservoir sous pression doit le maintenir en parfait état, l'utiliser correctement, le surveiller, effectuer immédiatement les travaux d'entretien et de réparation nécessaires et prendre les mesures de sécurité nécessaires selon les circonstances.

• L'autorité de surveillance peut ordonner, au cas par cas, des mesures de surveillance nécessaires.

• Un réservoir sous pression ne doit pas être utilisé s'il présente des défauts pouvant mettre en danger les employés ou des tiers.
• Avant chaque utilisation, vérifiez que le réservoir sous pression est exempt de traces de rouille et de dommages. Le compresseur ne doit pas fonctionner avec un réservoir sous pression endommagé ou rouillé. Vous devez connaître les dommages présents. Pour ce faire, veuillez vous adresser à l'atelier du service après-ventes.

Avertissement !

Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut, dans certaines circonstances, nuire aux implants médicaux actifs ou passifs.

Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d'utiliser l'outil électrique.

Risques résiduels

La machine est construite à la pointe de la technique et selon les règles techniques de sécurité reconnues. Toutefois, des risques résiduels peuvent survenir lors des travaux.

• DANGER pour la santé dû au courant en cas d'utilisation de ligne de raccordement électrique non conformes.
• En outre, malgré toutes les précautions prises, il peut demeurer des risques résiduels qui ne sont pas évidents.
• Les risques résiduels peuvent être minimisés en observant les consignes de sécurité, l'utilisation conforme ainsi que la notice d'utilisation de manière générale.
• Évitez toute mise en service impromptue de la machine : lors de l'introduction du connecteur dans la prise, la touche de fonctionnement ne doit pas être actionnée. Utilisez l'outil recommandé dans la présente notice d'utilisation. Vous garantirez ainsi à votre machine des performances optimales.
• Maintenir vos mains à distance de la zone de travail si la machine est en cours de fonctionnement.

6. Caractéristiques techniques

Prise secteur 230 V~ 50 Hz

Puissance du moteur 1600 W
Mode de fonctionnement S3 25 %*
Régime du compresseur 13800 min	-1
Volume du réservoir sous pression	env. 80 l
Pression de service max. 14 bar
Débit théo. d'aspiration env. 330 l/min
Débit théo. Puissance de sortie	env. 170 l/min
Indice de protection IP 32
Poids de l'appareil 44 kg
Hauteur de réglage max. (üNN)	1000 m

Sous réserve de modifications techniques !

* S3 25% = fonctionnement intermittent périodique avec un rapport cyclique de 25% (2,5 min sur 10 minutes)

Bruits et vibrations

⚠ Avertissement ! Le bruit peut avoir des conséquences graves sur la santé. Si le niveau sonore de la machine dépasse 85 dB (A), veuillez porter une protection auditive adaptée.

Valeurs caractéristiques sonores

Les valeurs d'émission de bruit ont été calculées conformément à la norme EN ISO 3744:1995.

Niveau de pression sonore LWA 97 dB(A)

Niveau de pression sonore L_pA 82 dB(A)

Incertitude K_WApA 0,3 / 3 dB(A)

Portez une protection auditive.

• La valeur totale des vibrations et la valeur d'émission de bruit indiquées ont été mesurées dans le cadre d'une méthode de contrôle normalisée et peuvent être utilisées pour comparer un outil électrique avec un autre.
• La valeur totale des vibrations et la valeur d'émission de bruit indiquées peuvent également être utilisées pour réaliser une estimation préalable de la charge.

Un avertissement :

- Les émissions de bruit et de vibrations peuvent varier par rapport aux valeurs indiquées lors de l'utilisation réelle de l'outil électrique selon la manière dont l'outil électrique est utilisé et en particulier selon le type de pièce usinée traitée.

- Il est nécessaire, pour la protection de l'opérateur, de fixer des mesures de sécurité reposant sur une évaluation de l'exposition aux vibrations en conditions d'utilisation réelles (pour cela, tous les éléments du cycle de fonctionnement doivent être pris en compte ; par exemple, les délais pendant lesquels l'outil électrique est arrêté et pendant lesquels il est activé, mais sans charge).

7. Déballage

• Ouvrez l'emballage et sortez-en délicatement l'appareil.
• Retirez le matériau d'emballage, ainsi que les protections d'emballage et de transport (s'il y a lieu). • Vérifiez que les fournitures sont complètes.
• Vérifiez que l'appareil et les accessoires n'ont pas été endommagés lors du transport. En cas de réclamations, le livreur doit en être informé immédiatement. Les réclamations ultérieures ne seront pas acceptées.
• Conservez si possible l'emballage jusqu'à la fin de la période de garantie.
• Familiarisez-vous avec l'appareil à l'aide de la notice d'utilisation avant de commencer à l'utiliser.
• N'utilisez que des pièces originales pour les accessoires ainsi que les pièces d'usure et de rechange. Vous trouverez les pièces de rechange chez votre distributeur spécialisé.
• Lors de la commande, indiquez nos numéros d'articles, ainsi que le type et l'année de construction de l'appareil.

Avertissement

L'appareil et le matériel d'emballage ne sont pas des jouets ! Les enfants ne doivent pas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille ! Il existe un risque d'ingestion et d'étouffement !

8. Avant la mise en service

• Avant de raccorder la machine, vérifier que les indications figurant sur la plaque signalétique correspondent aux données du secteur.
• Vérifier que l'appareil ne présente aucun dommage causé pendant le transport. Signaler immédiatement tout dommage au transporteur qui a livré le compresseur.
• Le montage du compresseur doit être effectué à proximité du consommateur.
• Éviter les longues conduites d'air et d'alimentation (câbles de rallonge).
• Veiller à ce que l'air d'admission soit sec et exempt de poussière.
• N'installez pas le compresseur dans une pièce humide ou mouillée.
• Le compresseur ne doit être utilisé que dans des lieux adaptés (bien ventilés, présentant une température ambiante comprise entre +5°C et 40°C). La pièce doit être exempte de poussières, acides, vapeurs, gaz explosifs ou inflammables.
• Le compresseur convient à une utilisation au sec. Il est interdit de l'utiliser dans des zones soumises à une pulvérisation d'eau.
• Le compresseur ne peut être utilisé à l'extérieur que brièvement dans des conditions ambiantes sèches.
• Le compresseur doit toujours être maintenu au sec et ne doit pas rester à l'extérieur après le travail.

9. Structure et commande

Avant la mise en service, monter impérativement l'appareil en entier !

9.1 Montage des roues (fig. 3)

- Montez les roues d'appui (4) fournies comme représenté.

9.2 Montage des pieds d'appui (fig. 3)

- Monter la béquille fournie (5) en suivant les illustrations.

9.3 Raccord réseau

- Le compresseur est doté d'un câble secteur avec fiche de contact de sécurité. Celle-ci peut être raccordée à n'importe quelle prise de contact de sécurité 230 V\~ / 50 Hz protégée par un fusible 16 A.

• Avant la mise en service, veillez à ce que la tension secteur corresponde à la tension de service et à la puissance de la machine figurant sur la plaque d'information.
• Les longs câbles, ainsi que les rallonges, les tambours de câbles, etc. provoquent une chute de tension et peuvent empêcher le démarrage du moteur.
• En cas de températures inférieures à +5°C, le démarrage du moteur peut être difficile.

9.4 Interrupteur marche/arrêt (fig. 2)

• Placer l'interrupteur marche/arrêt (11) en position 1 pour activer le compresseur.
• Pour désactiver le compresseur, placer l'interrupteur marche/arrêt (11) en position 0.

9.5 Réglage de la pression (fig. 1, 2)

• Le régulateur de pression (7) permet de régler la pression sur le manomètre (13).
• La pression réglée apparaît au niveau du raccord rapide (9).
• La pression de la chaudière est relevée sur le manomètre (12).
• La pression apparaît au niveau du raccord rapide (9).

9.6 Réglage du manocontact

• Le pressostat est réglé en usine. - Pression d'activation d'env. 11 bar - Pression de désactivation d'env. 14 bar

9.7 Montage du flexible d'air comprimé (non fournie)

Poussez le flexible d'air comprimé à l'un des couplages rapides (9). Le flexible d'air comprimé s'enclenche.

9.8 Démontage du flexible d'air comprimé (non fournie)

- Pousser l'anneau de couplage sur le raccord rapide (9) vers le compresseur. Le tuyau d'air comprimé sort du raccord rapide (9).

En fonction de la pression actuelle, le flexible d'air comprimé est éjecté du compresseur.

Pour éviter les blessures, tenez le tuyau d'air comprimé immédiatement après le raccord rapide (9) lors du démontage.

10. Raccordement électrique

Le moteur électrique installé est prêt à fonctionner une fois raccordé. Le raccordement correspond aux dispositions de la VDE et DIN en vigueur. Le branchement au secteur effectué par le client ainsi que la rallonge électrique utilisée doivent correspondre à ces prescriptions.

Lors de l'utilisation d'appareils frontaux d'application au pistolet et de pulvérisation, ainsi qu'en cas d'utilisation temporaire en extérieur, l'appareil doit impérativement être raccordé par le biais d'un disjoncteur différentiel avec un courant de déclenchement de max. 30 mA.

Ligne de raccordement électrique défectueuse

Des détériorations de l'isolation sont souvent présentes sur les lignes de raccordement électriques.

Les causes peuvent en être :

• Des points de pression, si les lignes de raccordement passent par des fenêtres ou des interstices de portes.
• Des pliures dues à une fixation ou à un cheminement incorrects des lignes de raccordement.
• Des points d'intersection si les lignes de raccordement se croisent.
• Des détériorations de l'isolation dues à un arrachement hors de la prise murale.
• Des fissures dues au vieillissement de l'isolation.

Des lignes de raccordement électriques endommagées de la sorte ne doivent pas être utilisées et, en raison de leur isolation défectueuse, sont mortellement dangereuses.

Vérifier régulièrement que les lignes de raccordement électriques ne sont pas endommagées. Assurez-vous que la ligne de raccordement ne soit pas raccordée au réseau lors de la vérification.

Les lignes de raccordement électriques doivent correspondre aux dispositions VDE et DIN en vigueur. N'utilisez que les câbles de raccordement dotés du même signe.

L'indication de la désignation du type sur la ligne de raccordement est obligatoire.

Consignes de sécurité pour le remplacement de câbles de raccordement secteur endommagés ou défectueux

Type de raccordement y

Si la ligne de raccordement au réseau de cet appareil est endommagée, elle doit être remplacée par le fabricant ou son service après-vente ou une personne de qualification similaire afin d'éviter les dangers.

Les raccordements et réparations sur l'équipement électrique ne doivent être effectués que par un électricien spécialisé.

Moteur à courant alternatif

• La tension secteur doit être de 230 V~.
• Les rallonges d'une longueur max. de 25 m doivent présenter une section de 1,5 mm2.

• Type de courant du moteur - Données figurant sur la plaque signalétique de la machine - Données figurant sur la plaque signalétique du moteur

Attention!

Tirer sur la fiche secteur avant toute intervention de nettoyage et de maintenance ! Risque de blessures par chocs électriques !

Attendre que l'appareil ait complètement refroidi ! Risque de brûlures !

Attention!

Dépressuriser l'appareil avant toute intervention de nettoyage et de maintenance ! Risque de blessures !

11.1 Nettoyage

• Garder l'appareil au maximum exempt de poussière et de saleté. Frotter l'appareil avec un chiffon propre ou souffler dessus avec de l'air comprimé à faible pression.
• Nous vous recommandons de nettoyer l'appareil après chaque utilisation.
• Nettoyer régulièrement l'appareil avec un chiffon humide et un peu de savon noir. N'utilisez pas de produits de nettoyage ou de solvants qui risqueraient d'attaquer les composants en plastique de l'appareil. Veiller à ce que l'eau ne puisse pas pénétrer à l'intérieur de l'appareil.
• Avant nettoyage, le flexible et les outils de pulvérisation doivent être déconnectés du compresseur. Le compresseur ne doit pas être nettoyé à l'eau, aux solvants, etc.

11.2 Maintenance du réservoir sous pression (fig. 1) ⚠ attention !

Pour garantir la durabilité du réservoir sous pression (3), après chaque utilisation, l'eau de condensation doit être vidangée en ouvrant la vis de purge (10).

Tout d'abord, laissez la pression de la cuve s'échapper. Le bouchon de vidange (10) s'ouvre en le tournant dans le sens inverse des aiguilles d'une montre (en regardant la vis depuis le dessous du compresseur) afin que l'eau condensée puisse s'écouler complètement du récipient sous pression (3).

Afin de vidanger complètement l'eau condensée du récipient sous pression (3), il doit être légèrement incliné sur le côté de sorte que le bouchon de vidange (10) soit le point le plus bas.

Refermer ensuite le bouchon de vidange (10) (tourner dans le sens des aiguilles d'une montre). Vérifiez le réservoir sous pression (3) pour la rouille et les dommages avant chaque utilisation.

Le compresseur ne doit pas être utilisé avec un réservoir sous pression (3) endommagé ou rouillé. Vous devez connaître les dommages présents. Pour ce faire, veuillez vous adresser à l'atelier du service après-ventes.

L'eau de condensation provenant du réservoir sous pression peut contenir des résidus d'huile. Éliminez l'eau de condensation de manière respectueuse de l'environnement en la déposant auprès d'un point de collecte.

11.3 Soupape de sécurité (fig. 4)

La soupape de sécurité (4) est réglée sur la pression maximale admissible du réservoir sous pression (3). Il est interdit de régler ou de retirer la soupape de sécurité (4).

Pour avoir la garantie que la soupape de sécurité (4) fonctionnera correctement en cas de besoin, elle doit être actionnée au moins toutes les 30 heures de fonctionnement et au moins 3 fois par an.

Tourner l'écrou de vidange (4.1) dans le sens antihoraire pour ouvrir la sortie de la soupape de sécurité (4). La soupape de sécurité (4) libère maintenant de l'air de manière audible. Resserrez ensuite l'écrou de vidange (4.1) dans le sens des aiguilles d'une montre.

11.4 Stockage

Débrancher la fiche secteur, purger l'appareil et tous les outils à air comprimé raccordés. Arrêtez le compresseur de manière à ce qu'il ne puisse pas être mis en service par une personne non autorisée.

Ne conserver le compresseur que dans un environnement sec et inaccessible aux personnes non autorisées. Ne basculer : conserver uniquement debout !

11.4.1 Évacuation du surplus de pression

Évacuez la surpression du compresseur en l'arrêtant et en consommant l'air comprimé resté dans le réservoir sous pression (3), par exemple avec un outil à air comprimé en marche à vide ou avec un pistolet de soufflage.

Le compresseur peut être transporté au niveau de la poignée de transport (1) en le basculant sur ses roues (4).

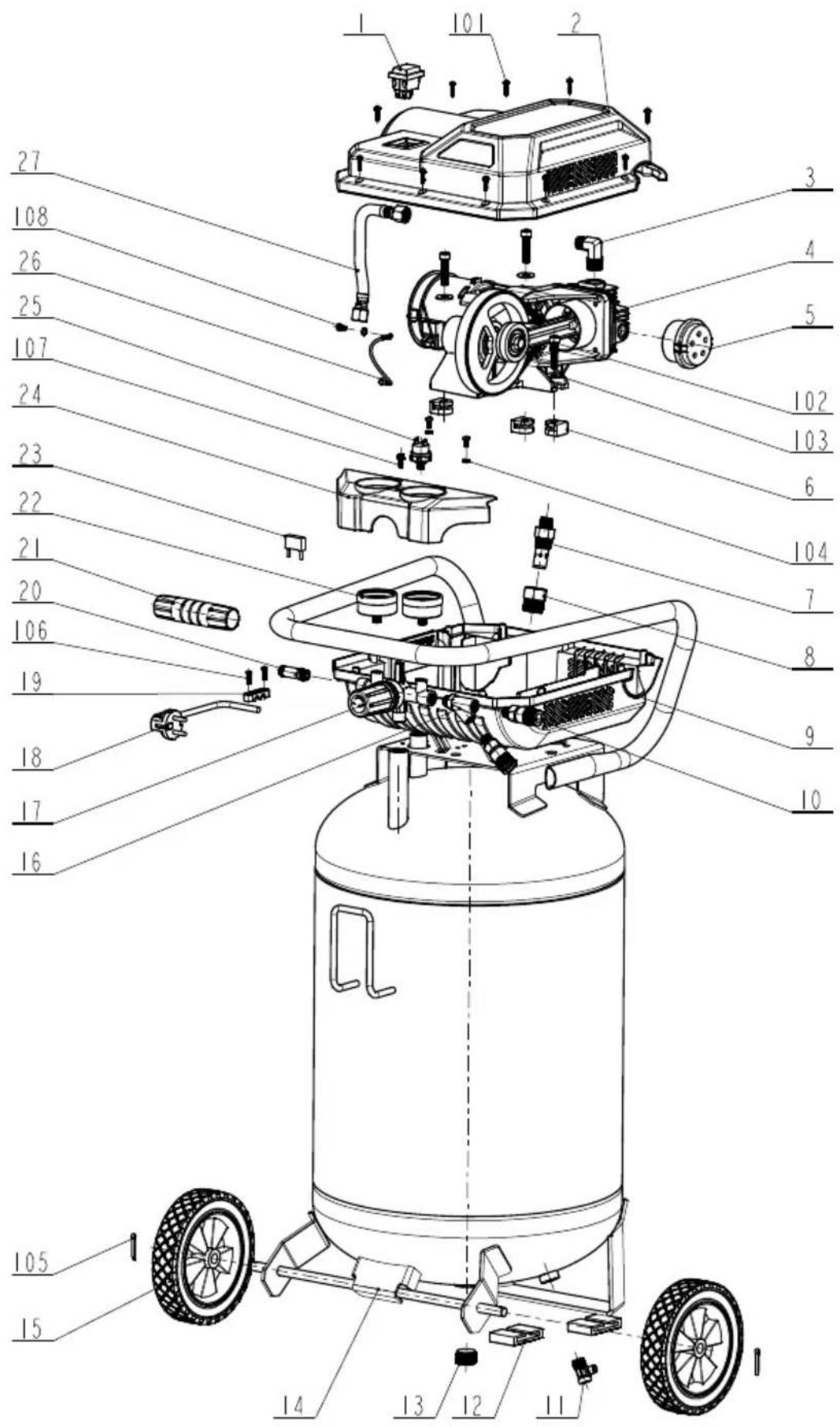

11.6 Commande de pièces de rechange

Les informations suivantes sont nécessaires pour commander des pièces de rechange :

- Type de l'appareil

• Référence de l'appareil

11.7 Informations de service

Notez que, pour ce produit, les composants suivants sont soumis à une usure naturelle ou due à l'utilisation et que les composants suivants sont nécessaires en tant que consommables.

Pièces d'usure* : Filtre à air

* ne sont pas des composants obligatoires de la livraison !

Les pièces de rechange et accessoires sont disponibles auprès de notre centre de services. Pour ce faire, scannez le QR Code figurant sur la page d'accueil.

Consignes relatives à l'emballage

Les matériaux d'emballage sont recyclables. Merci d'éliminer les emballages de manière respectueuse de l'environnement.

Consignes relatives à la loi allemande sur les appareils électriques et électroniques

Les appareils électriques et électroniques usagés ne doivent pas être jetés avec les ordures ménagères, mais éliminés séparément !

• Retirer les piles ou batteries amovibles usagées avant de déposer vos déchets électroniques dans un point de collecte ! L'élimination des piles et batteries est réglementée par la loi allemande sur les piles.
• Les propriétaires et utilisateurs d'appareils électriques et électroniques sont légalement tenus de les rapporter à l'issue de leur utilisation.
• Il incombe à l'utilisateur final de supprimer ses données à caractère personnel enregistrées sur l'appareil usagé !
• Le symbole représentant une poubelle barrée signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.
• Les appareils électriques et électroniques peuvent être gratuitement déposés :
• Dans les points de collecte et d'élimination publics (dépôts municipaux p. ex.)
• Dans les points de vente d'appareils électroniques (sur place ou en ligne) si le distributeur est tenu de les reprendre ou propose ce service.
• Vous pouvez déposer jusqu'à trois appareils électroniques usagés dont les bords ne dépassent pas 25 centimètres de longueur auprès du fabricant ou d'un point de collecte agréé situé près de chez vous sans acheter de nouvel appareil.
• Pour plus de détails concernant les conditions de reprise des fabricants et distributeurs, contactez le service client correspondant.
• En cas de livraison d'un nouvel appareil électronique à un consommateur privé par le fabricant, le fabricant peut accepter de reprendre l'appareil électronique usagé gratuitement sur demande de l'utilisateur final. Pour en être sûr, contactez le service client du fabricant.
• Ces déclarations ne s'appliquent qu'aux appareils vendus et installés dans les pays membres de l'Union européenne et visés par la directive européenne 2012/19/UE. D'autres dispositions d'élimination des appareils électriques et électroniques usagés peuvent s'appliquer dans les pays hors de l'Union européenne.

13. Dépannage

Panne Cause possible Remède
Le compresseur ne fonctionne pas.	Tension secteur non disponible.	Contrôler les câbles, la fiche secteur, le fusible et la prise de courant.
	Tension secteur trop faible.	Éviter les câbles de rallonge trop longs. Utiliser un câble de rallonge présentant des fils d'une coupe transversale suffisante.
	Température extérieure trop faible.	Ne pas utiliser par une température extérieure inférieure à 0 °C.
	Le moteur surchauffe.	Laisser le moteur refroidir. Au besoin, éliminer la cause de la surchauffe.
Le compresseur fonctionne, mais sans pression.	La vanne de retour n'est pas étanche	Remplacer la vanne de retour.
	Les joints sont endommagés.	Contrôler les joints, faire remplacer les joints endommagés par un atelier spécialisé.
	La vis de purge de l'eau de condensation n'est pas étanche.	Resserrer la vis à la main. Contrôler l'étanchéité de la vis, remplacer la vis si nécessaire.
Le compresseur fonctionne, une pression est indiquée sur le manomètre, mais les outils ne fonctionnent pas.	Les raccords de flexible ne sont pas étanches.	Contrôler le flexible d'air comprimé et les outils, et les remplacer si nécessaire.
	Le couplage rapide n'est pas étanche.	Vérifier le couplage rapide et le remplacer si nécessaire.
	La pression est insuffisante sur le régulateur de pression.	Ouvrir davantage le régulateur de pression.

Déclaration de conformité EC

Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

DE	erklärt folgende Konformität gemäß EU-Richtlinie und Normen für den Artikel
GB	hereby declares the following conformity under the EU Directive and standards for the following article
FR	déclare la conformité suivante selon la directive UE et les normes pour l'article
IT	dichiara la seguente conformità secondo le direttive e le normative UE per l'articolo

ES	declara la conformidad siguiente según la directiva la UE y las normas para el artículo
PT	declara o seguinte conformidade com a Directiva da UE e as normas para o seguinte artigo
NL	verklaart hierbij dat het volgende artikel voldoet aan de daar-op betrekking hebbende EG-richtlijnen en normen

Marque:

Désignation:

Article name:

Nom d'article:

Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.

L'appareil décrit ci-dessus dans la déclaration est conforme aux réglementations de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 visant à limiter l'utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.

Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l'acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou d'usinage durant cette période. Toutes les pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'œuvre occasionnés par le remplacement des pièces sont à la charge de l'acquéreur. Tous droits à rédhibition et toutes prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus.
