Type de produit	Accordéon numérique
Caractéristiques techniques principales	Clavier de 37 touches, 120 basses, 7 octaves, sonorités variées
Alimentation électrique	Adaptateur secteur ou batterie rechargeable
Dimensions approximatives	480 mm x 300 mm x 190 mm
Poids	6,5 kg
Compatibilités	Compatible avec MIDI, USB, et logiciels de musique
Type de batterie	Batterie lithium-ion rechargeable
Tension	12 V
Puissance	30 W
Fonctions principales	Enregistrement, lecture, effets sonores, accompagnement automatique
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente
Sécurité	Ne pas exposer à l'eau, utiliser uniquement avec l'adaptateur fourni
Informations générales	Idéal pour les musiciens amateurs et professionnels, léger et portable

FOIRE AUX QUESTIONS - FR-3X BK ROLAND

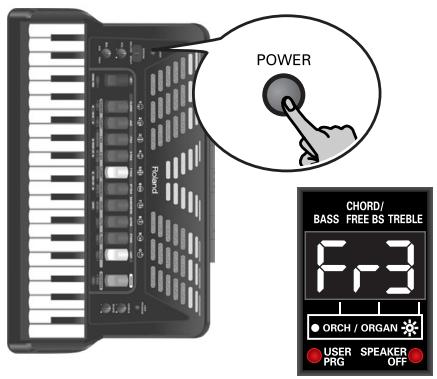

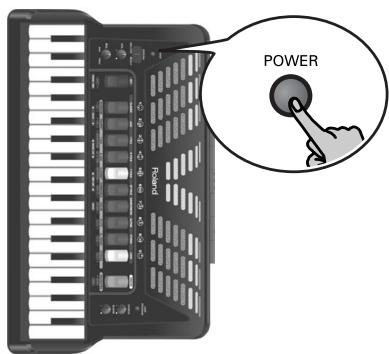

Comment allumer le ROLAND FR-3X BK ?

Pour allumer le ROLAND FR-3X BK, appuyez simplement sur le bouton d'alimentation situé sur le panneau avant de l'instrument.

Que faire si le son ne sort pas ?

Vérifiez d'abord que le volume n'est pas à zéro. Assurez-vous également que l'instrument est correctement connecté à des haut-parleurs ou à un amplificateur.

Comment changer les styles de musique ?

Utilisez le sélecteur de styles situé sur le panneau de contrôle pour naviguer entre les différents styles de musique disponibles.

Est-il possible de connecter le ROLAND FR-3X BK à un ordinateur ?

Oui, le ROLAND FR-3X BK peut être connecté à un ordinateur via un câble USB pour l'enregistrement ou l'utilisation de logiciels de musique.

Comment réinitialiser l'instrument aux paramètres d'usine ?

Pour réinitialiser l'instrument, maintenez enfoncées les touches 'Func' et 'Power' en même temps jusqu'à ce que l'écran affiche 'Factory Reset'.

Que faire si les touches ne répondent pas ?

Assurez-vous que l'instrument est correctement alimenté et qu'il n'y a pas de blocage physique. Si le problème persiste, essayez de réinitialiser l'instrument.

Comment mettre à jour le logiciel de l'instrument ?

Visitez le site web de ROLAND pour télécharger la dernière version du logiciel et suivez les instructions fournies pour effectuer la mise à jour.

Le ROLAND FR-3X BK est-il compatible avec des pédales d'effet externes ?

Oui, vous pouvez connecter des pédales d'effet externes via les entrées et sorties audio de l'instrument.

Comment ajuster la sensibilité des touches ?

Accédez au menu de configuration et recherchez l'option 'Sensibilité des touches' pour ajuster le réglage selon vos préférences.

Où puis-je trouver le manuel de l'utilisateur ?

Le manuel de l'utilisateur est disponible en ligne sur le site web de ROLAND dans la section support pour le modèle FR-3X BK.

MODE D'EMPLOI FR-3X BK ROLAND

Pour les pays de l'UE

Ce produit est conforme aux exigences de la directive européenne EMC 2004/108/EC.

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Pour le Royaume-Uni

Félicitations et merci d'avoir opté pour le V-Accordion FR-3x Roland.

Pour profiter au mieux des possibilités de votre FR-3x, veillez lore attentivement ce mode d'emploi.

Remarques concernant ce manuel

Commencez par lire la section "Avant de commencer" (p. 15) du mode d'emploi. Elle explique comment brancher l'adaptateur secteur ou installer les piles et mettre l'instrument sous tension. Ce Mode d'emploi explique tout, depuis les opérations élémentaires sur le FR-3x jusqu'aux fonctions les plus avancées.

Conventions en vigueur dans ce manuel

Pour expliquer les opérations aussi clairement que possible, ce manuel établit les conventions suivantes.

• Le nom des boutons et des commandes est entre crochets droits [ ]. Exemple : le bouton [USER PROGRAM].
• Les lignes commençant par "NOTE" sont des remarques qu'il faut dire.
• Les nombres de page renvoyant à une page de référence sont indiqués ainsi: (p. **).

Les explications données dans ce manuel sont illustrées par des saisies d'écran. Notez toutefois que votre produit peut contenir une version plus récente du système (proposant de nouveaux sons, par exemple) ; dans ce cas, ce que vous voyez à l'écran peut différer des saisies d'écran du manuel.

Avant d'utiliser cet instrument, lisez attentivement les sections "Consignes de sécurité" (p. 7) et "Remarques importantes" (p. 9). Elles contiennent des informations importantes pour une utilisation correcte du FR-3x. Pour maîtriser correctement chaque fonction de votre nouvelle acquisition, veuillez lire entièrement le mode d'emploi. Conservez ensuite le mode d'emploi à portée de main pour toute référence ultérieure.

Sommaire

1. Caractéristiques 6
2. Remarques importantes 9
3. Premier aperçu du FR-3x 11

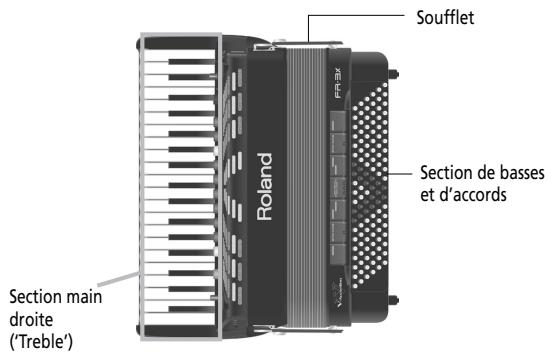

Sections de votre FR-3x 11 Régulateur de résistance du soufflet 11

4. Description des panneaux. 12

Panneau de commandes main droite 12 Panneau de commandes main gauche (Bass) 13

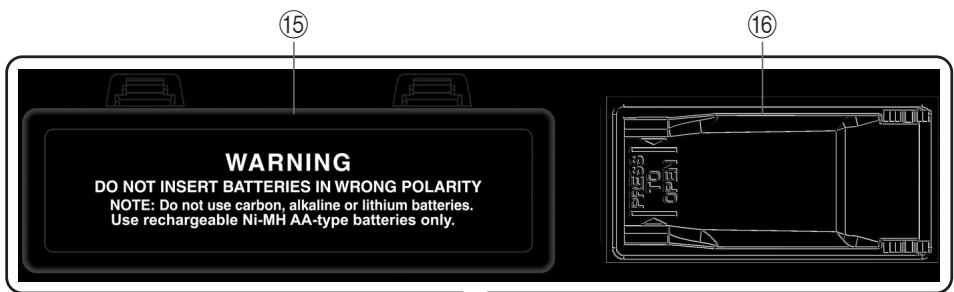

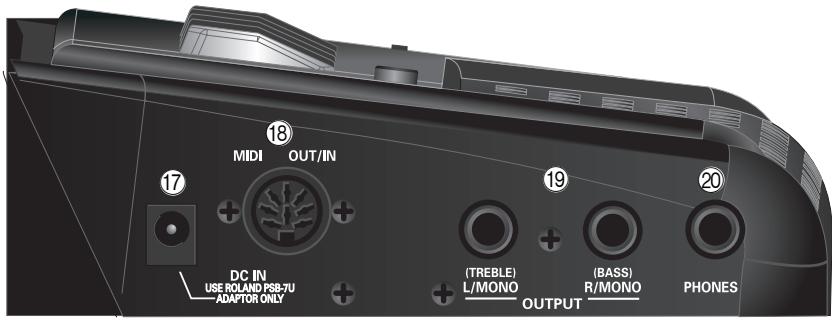

Compartiment à piles et port USB 14 Panneau de connexions. 14

1. Avant de commencer à jour 15

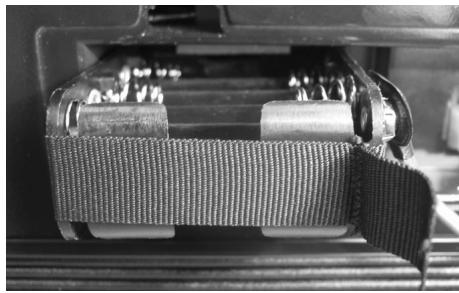

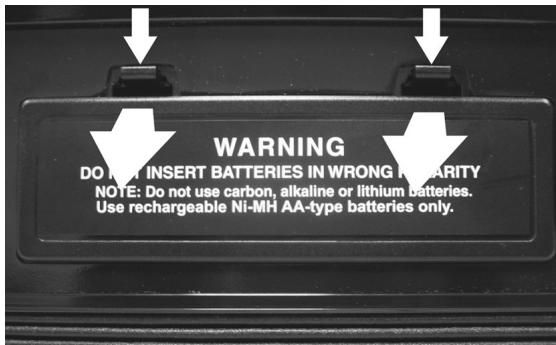

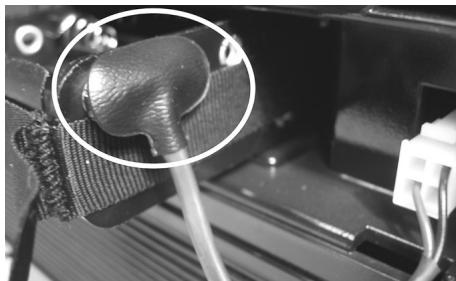

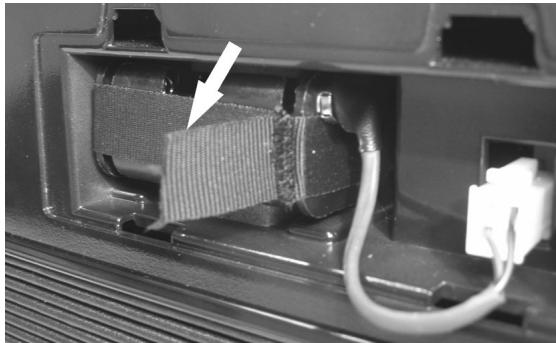

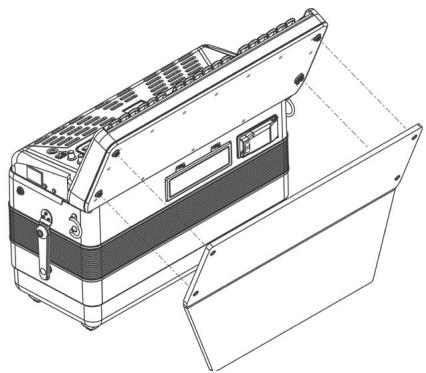

Préparatifs 15 Installer et extraire des piles 16 Connexion du FR-3x à un ampli, une console de mixage etc. 17 Fixer les bretelles 18 Bloquer le câble de l'adaptateur et/ou MIDI. 20 Mise sous/hors tension 21 Utiliser un casque 21 Régler le volume et la balance 22 Régler le chorus et la réverb. 22 Comment dire l'écran 23

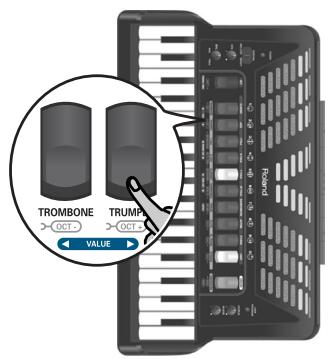

1. Écouter les morceaux de démonstration 24

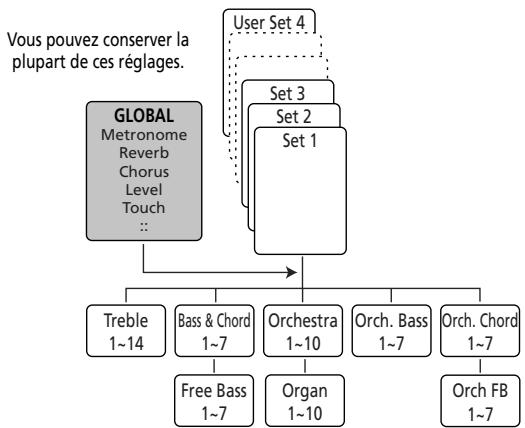

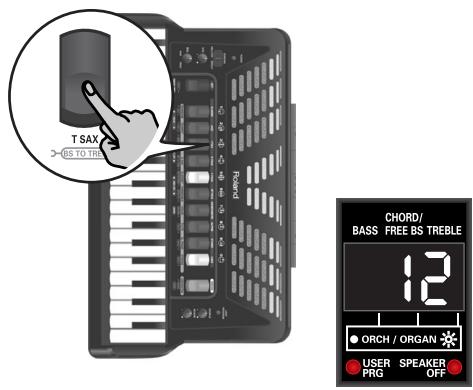

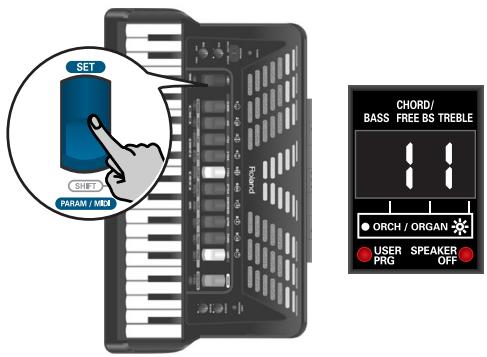

Sélection des Sets 25

1. Sélection et production de sons. 26

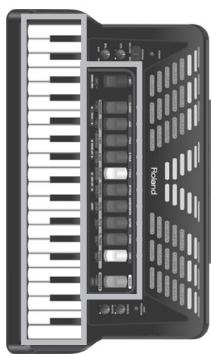

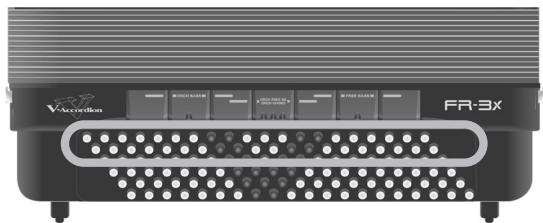

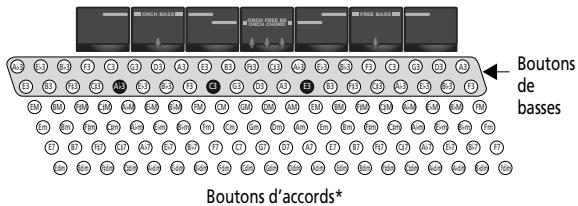

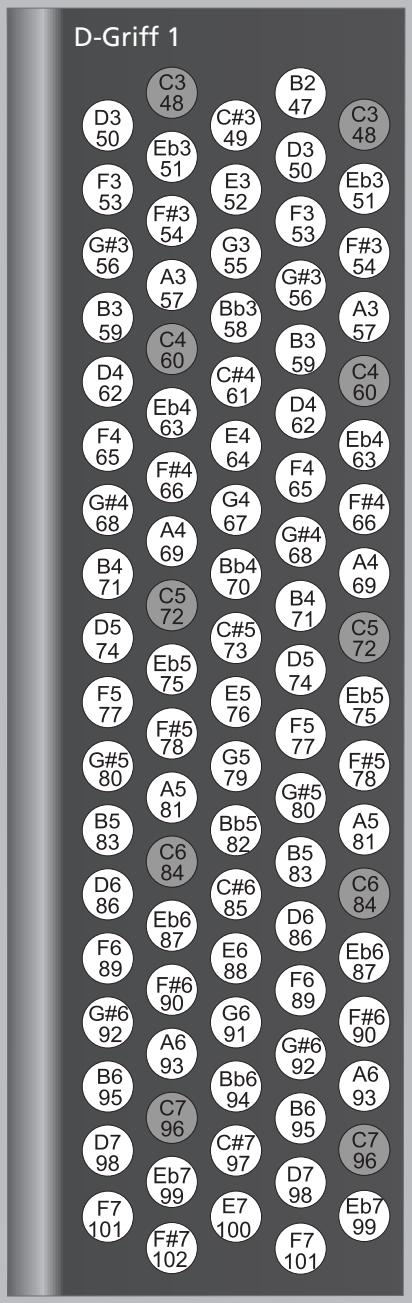

Section main droite ('Treble') 26 Jouer la partie de basses de la main droite (Bass-to-Treble) 29 Section de basses et d'accords 30 Jouer avec des sons de batterie/percussion 31 Jouer uniquement les notes de basses de la main gauche (mode Free Bass) 32

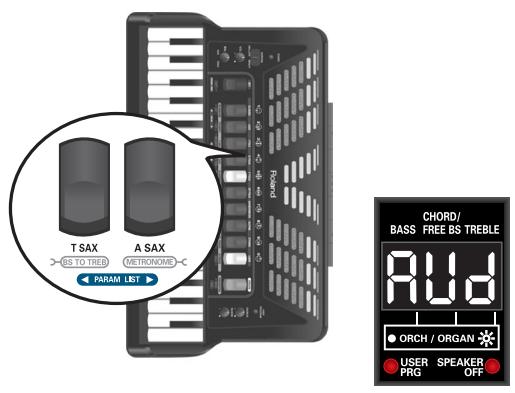

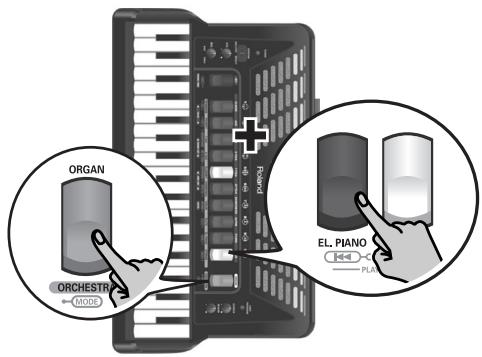

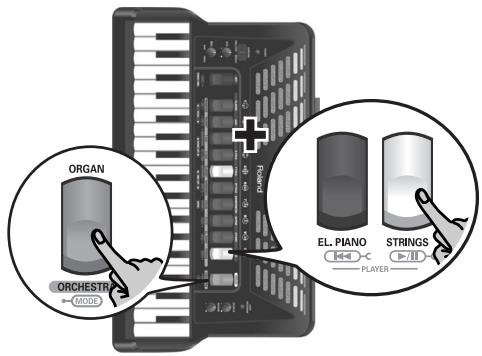

1. Utiliser le lecteur audio du FR-3x 34

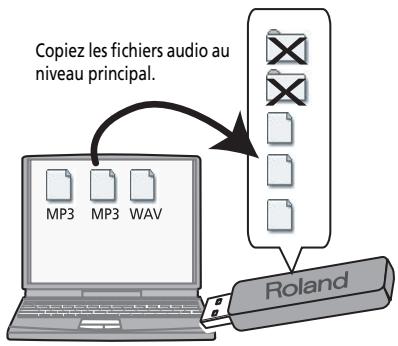

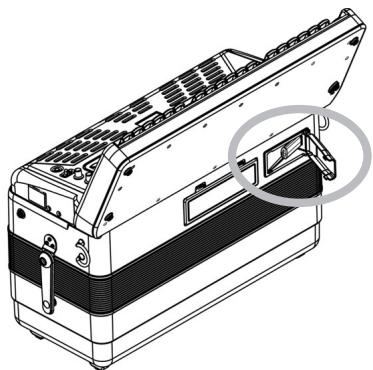

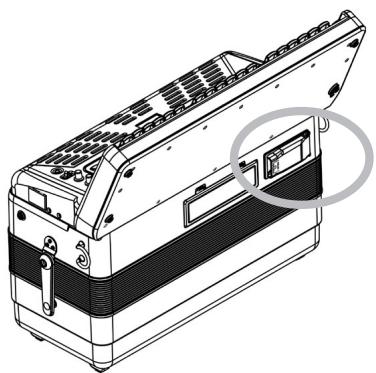

Copier des fichiers audio sur mémoire USB 34 Brancher une mémoire USB optionnelle 34 Lire des fichiers audio. 35 Sélectionner un fichier audio 35 Régler le niveau de la lecture 36

1. Autres fonctions pratiques 37

Exercices avec le métronome 37 Transposition du clavier 37 Accord musette 37 Coupure des haut-parleurs internes 37

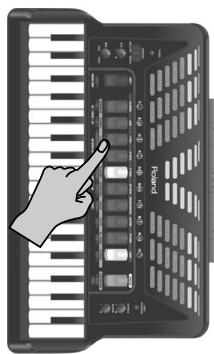

1. Sauvegarder vos réglages (programme utiliser) 38

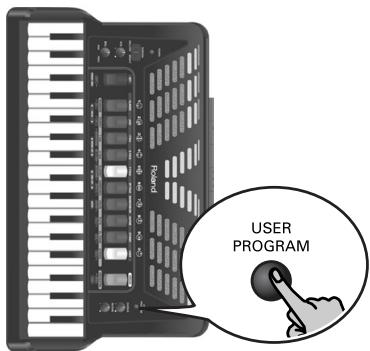

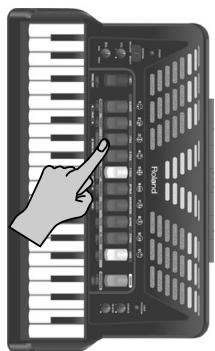

Sauvegarder les réglages en cours 38 Charger un programme utilisateurs 39 Éditer un programme utilisateurs 39

1. Gestion des données via le port USB du FR-3x 40

Sauvegarder les programmes utilisateur sur mémoire USB (en option) 40 Charger des programmes utilisateur d'une mémoire USB (en option) 40 Charger des Sets utilisateur d'une mémoire USB (en option) 41 Charger de nouveaux sons d'une mémoire USB (en option) 41 Importer les réglages d'un modèle de FR-3 antérieur 42

1. Autres réglages 43

Remarque importante sur la sauvegarde des réglages. 44 Sélection d'un paramètre. 44 Paramètres 'PARAM LIST' 45

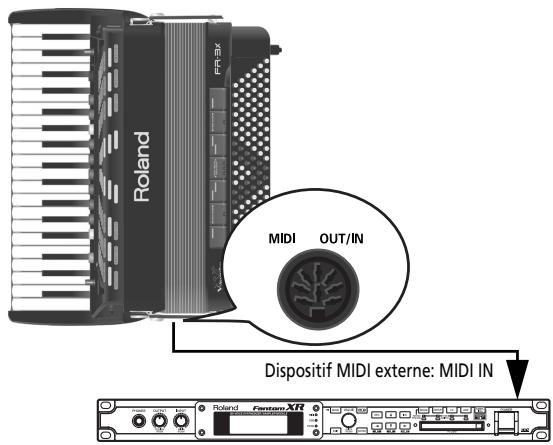

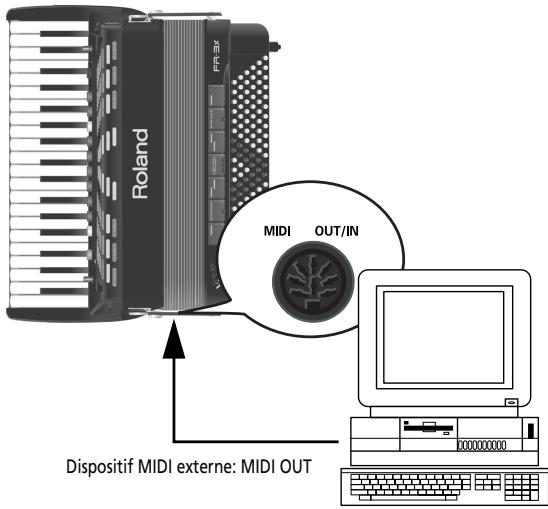

1. Connexion d'appareils MIDI 56

Connexion d'un appareil MIDI externe au FR-3x. 56 Liste des paramètres MIDI 57 Sélection d'un paramètre MIDI LIST. 58 Paramètres MIDI LIST 58 Transmission de changements de programme. 62

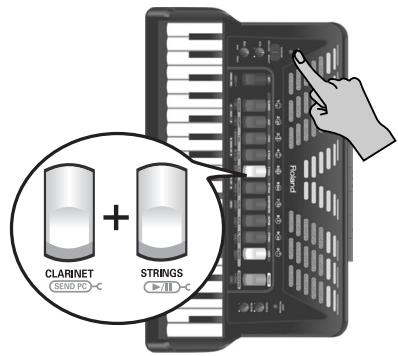

1. Rétablit les réglages d'usine 64
2. Dépannage 65
3. Messages d'erreur 66
4. Fiche technique 67
5. Appendice 69

Séts d'usine 69 Morceaux de démonstration 69 Affichage des caractères alphabétiques par le FR-3x dans les noms de fichiers 70 Equipment MIDI 71 Tableau d'équipement MIDI 73

20. Information 74 21. Index 75

Instrumentélectroniqueautonome

Bien que le FR-3x soit un instrument entièrement électronique, il peut produire des sons sans être branché à un amplificateur. Son système d'amplification incorporé est suffisamment puissant pour les petites salles, les restaurants, etc.

Pour larguer toutes les amarres, vous pouvez aussi alimenter le FR-3x avec 10 piles Ni-MH rechargeables, disponibles dans le commerce.

Le V-Accordion FR-3x repose sur une technologie de génération sonore mise au point par Roland : la modélisation de comportement physique "PBM" ("Physical Behavior Modeling"), permettant de produire un son très proche de celui des accordéons traditionnels.

Des accords d'un réalisme à couper le souffle

Tous les lessons du FR-3x ont été créés en échantillonnant les accordés acoustiques traditionnels les plus populaires.

Grâce au V-Accordion, vous pouvez ainsi passer instantanément d'un accordéon jazz italien à un folk allemand ou d'un musette français à un authenticate bandoneon - sans modifier votre technique.

L'instrument propose en outre différents systèmes d'accordage ( gammes ).

Sons orchestraux

Vous pouvez combiner 10 sons orchestraux aux sons d'accordéons traditionnels complétant une articulation intégrale du soufflet et des modes de clavier uniques (Solo, Dual, High et Low).

Sons d'orgue à roues phoniques ('tone wheel')

Le FR-3x vous permet de jouer avec de superbes sons d'orgue que vous pouvez piloter de la main droite. Vous pouvez y ajouter un effet de haut-parleur rotatif (lent/rapide).

Sons de batterie

Vous pouvez également utiliser le FR-3x pour jouer des parties de batterie simples de la main gauche (sections de basses et d'accords).

Toujours plus de sons

Le FR-3x dispose de deux mémoires internes vous permettant d'ajouter de nouveaux sons.

Réponse extrêmement précise du soufflet

L'instrument affiche une réponse plus rapide, coupée à une sensibilité et une précision accrues ainsi qu'une effective détection des mouvements du soufflet grâce à un nouveau capteur de pression.

Le régulateur de résistance du soufflet vous permet de régler l'inertie du soufflet selon vos préférences.

Lecteur audio USB

Le FR-3x propose également une fonction de lecture audio permettant de lire des fichiers mp3 et WAV sur une mémoire USB branchée.

Sauvegardez vos réglages sur mémoire USB

Vous pouvez archiver vos réglages en branchant une clé USB disponible en option au port USB du FR-3x.

Les atouts du numérique

Le V-Accordion bénéficie de tous les sons et fonctions d'un accordéon traditionnel et offre donc une expression et un son d'une authenticité remarquable. Vous bénéficiez en outre des avantages que seul un instrument de musique électronique peut offrir:

• poids global réduit;
• grande variété de sons;
• différents modes de basses libres (Minor 3rd, Bayan, North Europe, Finnish);
• stabilité de l'accordage et résistance à l'usure de toutes les pièces mécaniques;
• possibilité de sonner dans une autre tonalité que celle où vous jouez (fonction de transposition);

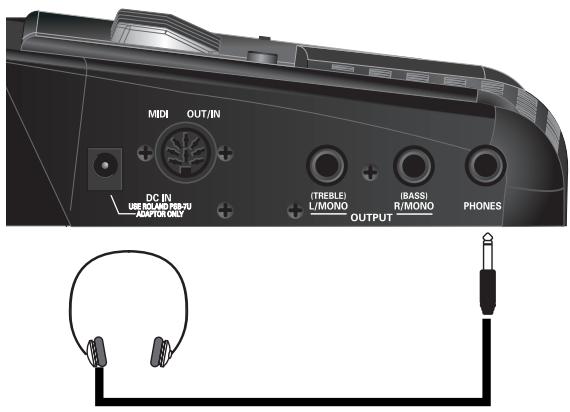

• possibilité de jouer au casque pour ne pas déranger votre entourage.

Des possibilités de jeu exceptionnelles

Le FR-3x permet de piloter des instruments externes compatibles MIDI. Le clavier main droite et les boutons d'accords/de basses sont sensibles au toucher. D'autre part, le soufflet offre des possibilités d'articulation supérieures à celles de tout clavier MIDI, instrument MIDI à vent, etc. que vous connaissiez peut-être déjà.

Instructions pour la prevention d'incendie, CHOC électrique ou blessure

AVERTISSEMENT	Sert aux instructions destin es alerter l'utilisateur d'un risque mortel ou de blessure grave en cas d'utilisation incorrecte de l'unit .
PRUDENCE	Sert aux instructions destin es alerter l'utilisateur d'un risque de blessure ou de dommage mat riel en cas d'emploi incorrect de l'unit .* Les dommages mat riels se r f rent aux dommages ou autres effets n gatifs caus s au lieu d'utilisation et tous ses 1ments, ainsi qu'aux animaux domestiques.

!	Le symbole △alerte l'utilisateur d'instructions importantes ou de mise en garde. La signification du symbole est d'terminé par ce que contient le triangle. Dans le cas du symbole de gauche, il sert pour des pr cautions g n rales, des mises en garde ou alertes vis- -vis d'un danger.
®	Le symbole ⊙pr vient l'utilisateur des interdits. Ce qui ne doit sp cifiquement pas tre fait est indiqu dans le cercle. Dans le cas du symbole de gauche, cela signifie que l'unit ne doit jamais tre d mont e.
€	Le symbole ●alerte l'utilisateur de ce qui doit tre fait. Ce qui doit tre fait est indiqu par l'ic ne containue dans le cercle. Dans le cas du symbole de gauche, cela signifie que le cordon d'alimentation doit tre d branch de la prise murale.

• N'ouvrez pas et ne modifiez d'aucune façon le produit ou son adaptateur secteur.

• N'essayez pas de réparer ce produit ou d'en remplaçer des éléments (sauf si ce manuel vous donne des instructions spécifiques pour le faire). Confiez tout entretien ou réparation à votre revendeur, au service de maintenance Roland le plus proche ou à un distributeur Roland agréé (vous en trouverez la liste à la page "Information").
• N'installez jamais le produit dans des endroits
• soumis à des températures extrêmes (en plein soleil dans un véhicule fermé, à proximité d'une conduite de chauffage, au-dessus de matériel générateur de chaleur),
• humides (salles de bain, toilettes, sur des sols ou supports mouillés), exposés à de la vapeur ou de la fumée, exposés au sel,
• à l'humidité ambianté élevée, exposés aux précipitations, poussiéreux ou sablonneux,
• soumis à de fortes vibrations ou une grande instabilité.
• ale. Évitez les supports qui vacillent ou les surfaces inclinées.

• çus pour une autre tension; leur utilisation peut donc provoquer des dommages, des pannes ou des électrocutions.
• Servez-vous exclusivement du câble d'alimentation fourni. N'utilisez jamais le câble d'alimentation fourni avec un autre appareil.

• Évitez de tordre ou de plier excessivement le câble d'alimentation ainsi que de placer des objets lourds dessus. Vous risquez de l'endommager, ce qui provoquerait des courts-circuits et couperait l'alimentation de certains éléments. Un câble endommagé peut provoquer une électrocution ou un incendie!

• Cet instrument, seul ou combiné à un amplificateur et un casque ou des enceintes, est en mesure de produire des signaux à des niveaux qui peuvent endommager l'ouie de façon irréversible. Ne l'utilise donc pas trop longtemps à volume élevé ou incon
• Evitez que des objets (du matériel inflammable, de la monnaie, des trombones) ou des liquides (eau, limonades, etc.) ne penèntrement à l'intérieur du FR-3x.

• Coupez immédiatement l'alimentation, débranchez l'adaptateur de la prise et demandez un entretien auprès de votre revendeur, du service après-vente Roland le plus proche ou d'un distributeur Roland agrée (vous en trouverez la liste à la page "Information") quand:
• l'adaptateur, le cordon d'alimentation ou la fiche est endommagé(e)
• il y a de la fumée ou une odeur inhabituelle
• Des objets ou du liquide ont pénétré dans le produit
• le produit a été exposé à la pluie (ou a été mouillé d'une autre façon) ou
• le produit semble ne pas fonctionner normalement ou affiche un changement de performance marqué.
• En présence de jeunes enfants, un adulte doit être présent jusqu'à ce que l'enfant puisse respecter les précautions nécessaires au maniement du FR-3x.

• Protégez le FR-3x contre tout coup ou impact important. (Ne le laissez pas tomber!)

• Ne branchez pas ce produit et un nombre excessif d'autres appareils à une même prise murale. Soyez particulièrement vigilant avec des multiprises. La puissance totale utilisée par tous les appareils connectés ne doit jamais excéder la puissance (watts/ampères) de la rallonge. Une charge excessive peut augmenter la température du câble et, éventuellement, entraîner une fusion.
• Avant d'utiliser le FR-3x dans un pays étranger, contactez votre revendeur, le service de maintenance le plus proche ou un distributeur Roland agréé (vous en trouverez la liste à la page "Informations").
• Les piles ne peuvent jamais être rechargées, chauffées, démontées ou jetées au feu ou dans de l'eau.

• N'exposez jamais les piles à une chaleur excessive (en plein soleil, après un feu etc.).

Prudence

• Placez l'appareil et l'adaptateur secteur de sorte à leur assurer une ventilation appropriée.
• Saisissez toujours la fiche de l'adaptateur secteur lors du branchement (débranchement) au secteur ou au produit.
• A intervalles réguliers, débranchez l'adaptateur secteur et frottez-le avec un chiffon sec pour enlever toute la poussière et autres saletés accumulées sur ses broches. Si ce produit ne va pas être utilisé durant une période prolongée, débranchez le cordon d'alimentation. Toute accumulation de poussière entre la prise murale et la fiche d'alimentation peut nuire à l'isolement et causer un incendie.
• Évitez que les cordons d'alimentation et les câbles ne s'emmêlent. De plus, tous les cordons et câbles doivent être placés hors de portée des enfants.
• Ne grimpez jamais sur ce produit et évitez d'y déposer des objets lourds.
• Ne saisissez jamais l'adaptateur ou les fiches avec des mains humides lorsque vous le branchez ou le débranchez d'une prise murale ou de l'unité.
• Avant de déplacer cet appareil, débranchez d'abord l'adaptateur secteur ainsi que tous les cables le reliant à des appareils périphériques.
• Avant de nettoyer ce produit, éteignez-le et débranchez l'adaptateur secteur de la prise murale (voyez p. 15).
• S'il y a risque d'orage, débranchez l'adaptateur secteur de la prise murale.

Prudence

• Si les piles sont mal utilisées, elles risquent d'exploser ou de fuir, entraînant des dommages matériels ou corporels. Par souci de sécurité, veuillez lire et suivre les conseils suivants:
• Suivez consciencieusement les instructions d'installation des piles et veillez à en respecter la polarité.
• Ne mélangez pas des piles usées et des piles neuves. Évitez en outre de mélanger des piles de types différents.
• Lorsque l'appareil n'est pas utilisé durant une période prolongée, enlevez les piles.
• Si une pile fuit, essuyez le liquide ayant coulé dans le avec un chiffon doux ou une serviette en papier. Insérez ensuite des piles neuves. Pour éviter tout problème de peau, évitez tout contact avec le liquide des piles. Veillez tout particulièrement à ne pas vous mettre de liquide de pile dans les yeux. Si cela avait eu lieu, rincez immédiatement la zone en question sous l'eau courante.
• Ne conservez jamais vos piles avec des objets métalliques tels que des stylos, des colliers, des épingles à cheveux, etc.
• Les piles usées doivent être mises au rebut en respectant la réglementation en vigueur dans le pays ou la région où vous résiduez.
• Conservez les capuchons de boutons fournis en lieu sûr et hors de portée des enfants pour éviter que ces derniers ne les avalent accidentellement.

2. Remarques importantes

En plus des informations de la section "Consignes de sécurité" à la p. 7, veuillez lire et suivre les conseils suivants:

Alimentation

• Ne branchez jamais ce produit à une prise faisant partie d'un circuit auquel vous avez branché un appareil contenant un inverseur (frigo, machine à laver, four à micro-ondes ou climatisation), voir un moteur. Selon la façon dont est utilisé l'appareil électrique, les bruits secteur peuvent générer des dysfonctionnements ou des bruits parasites. Si vous ne pouvez pas utiliser une prise secteur indépendante, utilisez un filtre secteur entre cet appareil et la prise secteur.
• L'adaptateur secteur dégage de la chaleur après plusieurs heures d'utilisation. C'est un phénomène normal qui ne doit pas vous inquiéter.
• Nous recommandons l'utilisation d'un adaptateur secteur car la consommation de ce produit est relativement élevée. Si vous préférez néanmoins utiliser des piles, CHOISSEZ DES PILES RECHARGEABLES DE TYPE NI-MH.
• Pour installer ou replacer les piles, coupez toujours l'alimentation de l'appareil et débranchez tout périphérique eventuellement connecté. Vous éviterez ainsi des dysfonctionnements et/ou l'endommagement de vos enceintes ou d'autres appareils.
• Avant de connecter cet instrument à d'autres, mettez-les tous hors tension afin d'éviter les dysfonctionnements et/ou d'endommager les haut-parleurs ou d'autres appareils.

Emplacement

• L'utilisation à proximité d'amplificateurs de puissance (ou équipements contenant des transformateurs de forte puissance) peut être source de bourdonnements. Modifiez l'orientation du produit, ou éloignez-le de la source d'interférence.
• Cet appareil peut interférer dans la réception radio ou télévision. Ne l'utilisez pas à proximité de tels appareils.
• Il peut y avoir des interférences si vous utilisez des téléphones mobiles ou autre appareil sans fil à proximité de cet appareil. Ce bruit peut survenir au début d'un appel (donné ou reçu) ou durant la conversation. Si vous avez des problèmes, éloignez le téléphone portable de ce produit ou coupez-le.
• N'exposez pas ce produit directement au soleil, ne le laissez pas près d'appareils irradiant de la chaleur, dans un véhicule fermé ou dans un endroit le soumettant à des températures extrêmes. Une chaleur excessive peut déformer ou décrocher l'instrument.
• Lors de variations de température et/ou d'humidité (suite à un changement d'endroit, p. ex.), de la condensation peut se former dans l'appareil, ce qui peut être source de dysfonctionnement ou de panne. Avant d'utiliser l'appareil, attendez quelques heures pour que la condensation s'évapore.
• Ne posez jamais d'objet sur le clavier. Cela pourrait provoquer des dysfonctionnements (certaines touches ne produisent plus de son, par exemple).
• Selon la matière et la température de la surface sur laquelle vous déposez l'appareil, ses pieds en caoutchouc peuvent se décolorer ou laisser des traces sur la surface.

Vous pouvez placer un morceau de feutre ou de tissu sous les pieds en caoutchouc pour y remédier. Dans ce cas, veillez à ce que le produit ne glisse ou ne se déplace pas accidentellement.

Entretien

• Pour nettoyer le FR-3x, utilisez un chiffon sec et doux ou à la rigueur légèrement humidifié avec de l'eau. Pour enlever des taches plus tenaces, servez-vous d'un détergent doux et non abrasif. Ensuite, essuyez soigneusement l'instrument avec un chiffon doux et sec.
• N'utilise jamais de benzène, de diluant, de solvant ou d'alcool d'aucune sorte pour éviter le risque de décoloration et/ou de déformation.

Réparations et données

• Songez que toutes les données contenues dans la mémoire de l'instrument sont perdues s'il doit subir une réparation. Conservez toujours les réglages auxquels vous tenez sur mémoire USB ou sur papier (si possible). Durant les réparations, toutes les précautions sont prises afin d'éviter la perte des données. Cependant, il peut se révéler impossible de récupérer des données dans certains cas (notamment lorsque les circuits touchant à la mémoire elle-même sont endommagés). Roland Europe S. p. a. décline toute responsabilité concernant la perte de ces données.

Précautions concernant les piles (non fournies)

• La plage de température pour l'utilisation de piles dépend du type de piles utilisées. Voir la documentation accompagnant les piles.
• Evitez d'utiliser et de ranger les piles dans un endroit soumis à des températures élevées, comme en plein soleil, dans une voiture par temps chaud ou à proximité d'un appareil de chauffage. Cela peut provoquer une fuite du liquide des piles, affecter leur rendement et raccourcir leur durée de vie.
• Ne renversez jamais d'eau douce ni d'eau de mer sur les piles et veillez à ce que leurs bornes restent toujours sèches. Cela peut générer de la chaleur et favoriser la formation de rouille sur les piles et leurs bornes.
• Si des piles que vous venez d'acheter rouillent, chauffent ou présentent toute autre anomalie, ne les utilisez pas. Ramenez-les au vendeur.
• Conservez les piles hors de portée des bébés et des jeunes enfants.
• Veillez à fournir les consignes de manipulation des piles à toute personne les maniant.
• Ne jetez jamais de pile dans un feu. Ne la chauffez jamais. Cela peut faire fondre son isolant, endommager les événts de sortie des gaz ou d'autres protections. De plus, cela peut entraîner une combustion par réaction chimique avec l'hydrogène produit, la projection de liquide de batterie, une Explosion ou un incendie.
• N'inversez jamais les pôles positif (+) et négatif (-) des piles. Cela pourrait décharger les piles ou produire des réactions chimiques anormales.
• Ne heurtez pas les piles et ne les laissez pas tomber. Tout impact excessif peut entraîner une fuite de liquide de la batterie, une surchauffe, une explosion ou un incendie.
• N'essayez jamais de brancher plusieurs piles en parallèle car cela pourrait entrainer une fuite de liquide, une production de chaleur, une explosion ou un incendie.
• Ne modifiez et ne retirez jamais les dispositifs de protection ou tout autre élément. Ne démontez jamais les piles.
• Si vous receivez du liquide de pile dans les yeux, rincez-les immédiatement et abondamment à l'eau courante et consultez un médecin sans tarder. Le liquide alcalin corrosif peut blesser les yeux et provoquer une cédité irrémédiable.
• Si vous recevez du liquide de pile sur la peau ou les vêtements, lavez immédiatement la zone touchée à l'eau courante. Le liquide de batterie peut provoquer des lésions de la peau.
• Quand une pile ne fonctionne plus, mettez-la au rebut en respectant les lois et réglementations locales.
• Si la pile fuit, change de couleur, se déforme ou présente toute autre anomalie, ne l'utilise en aucun cas. Le non-respect de cette précaution pourrait entraîner une production de chaleur, une explosion ou un incendie.

Précautions supplémentaires

• Songez que le contenu de la mémoire peut être irrémédiablement perdu suite à un mauvais fonctionnement ou un mauvais maniement de ce produit. Pour vous prémunir contre un tel risque, nous vous conseillons d'archiver régulièrement sur mémoire USB les données de la mémoire interne auxquelles vous tenez.
• Il peut malheureusement se révéler impossible de recapturer les données de la mémoire USB une fois qu'elles ont été perdues. Roland Europe S. p. a. décline toute responsabilité concernant la perte de ces données.
• Maniez les curseurs, boutons et autres commandes avec un minimum d'attention ; faites aussi preuve de délicatesse avec les prises et connecteurs de ce produit. Une manipulation trop brutale peut entraîner des dysfonctionnements.
• Lorsque vous connectez/déconnectez les cables, saisissez les connecteurs eux-mêmes; ne tirez jamais sur le cordon. Vous évitez ainsi d'endommager le cable ou de provoquer des court-circuits.
• Pour éviter de déranger votre entourage, essayez de respecter des niveaux sonores raisonnables. Vous pouvez également utiliser un casque, en particulier si vous jouez à des heures tardives.
• Si vous devez transporter l'appareil, rangez-le dans son emballage d'origine (avec ses protections). Sinon, utilisez un emballage équivalent.
• Certains câbles de connexion sont équipés de résistances. N'utilisez pas de câbles résistifs pour la connexion de cet appareil. De tels câbles engendrent un volume extrêmement bas voire inaudible. Contactez le fabricant du câble pour obtenir de plus amples informations.

Maniement des piles

• Le maniement incorrect des piles, des piles rechargeables ou d'un chargeur peut entraîner une fuite du liquide, la surchauffe ou l'explosion des piles. Veillez donc à lire et à observer les précautions fournies avec les piles (rechargeables ou non) ou le chargeur. Si vous utilisez des piles rechargeables et un chargeur, veillez à utiliser un dispositif convenant pour les piles rechargeables utilisées.

Dispositifs de mémoire pouvant être branchés au port USB du fr-3x

• Le FR-3x vous permet de brancher une mémoire USB disponible dans le commerce. Vous pouvez accéder à ces dispositifs dans des magasins de matériel informatique, de photographie etc.
• Utilisez la mémoire USB vendue par Roland. Nous ne pouvons pas garantir le fonctionnement si vous utilisez une autre mémoire USB.

Avant d'utiliser une mémoire USB

• Quand vous branchez une mémoire USB, insérez-la fermement et complètement dans le port USB du FR-3x.
• Ne touchez jamais les contacts du port USB du FR-3x et veillez à ce qu'ils restent propres.
• Prenez les précautions suivantes quand vous maniez un support de mémoire externe:
• Pour éviter tout dommage par électricité statique, veillez à décharger toute électricité statique de votre propre corps avant de manier la mémoire USB.
• Ne touchez pas les contacts avec les doigts ou un objet métallique.
• Evitez de plier ou laisser tomber la mémoire USB et ne la soumettez à aucun impact violent.
• Ne laissez pas la mémoire USB en plein soleil ou dans des endroits comme un véhicule fermé.
• La mémoire USB ne peut pas être mouillée.
• Ne démontez et ne modifiez pas une mémoire USB.
• Insérez horizontally la mémoire USB dans le port USB du FR-3x sans exercer de force excessive. Le port USB risque d'être endommagé si vous exercez une force excessive lors de la connexion d'une mémoire USB.
• Ne branche qu'une mémoire USB au port USB (évitez d'y insérer des piè
• N'exercez pas de pression excessive sur la mémoire USB branchée ou sur le port USB du FR-3x.
• Ne branchez jamais votre mémoire USB au FR-3x via un hub USB.

Responsabilités et droits d'auteur

• Le lecteur audio du FR-3x est donc pour vous permettre de reproduire des données dont vous détenez les droits ou pour lesquelles vous avez obtenu, auprès de l'ayant droit, l'autorisation de faire une copie. De ce fait, la reproduction de musique disponible dans le commerce ou de matériel protégé en contournant son système de prévention technologique visant à empêcher l'utilisateur de créer des copies numériques de seconde génération et ultérieures (SCMS ou autre) constitue une infraction au droit d'auteur et peut entraîner des poursuites juridiques même lorsque ces copies sont à usage personnel. Veuillez consulter un spécialiste en droits d'auteur ou des publications spécialisées pour savoir comment demander l'autorisation de reproduire des données auprès des détenteurs des droits.
• N'utilisez jamais le FR-3x à des fins qui risqueraient d'enfreindre les législations relatives aux droits d'auteur. Roland décline toute responsabilité pour toute violation de droits d'auteur à travers l'utilisation de cet instrument.

Fichiers audio

• Vous pouvez écouter les fichiers audio ayant les formats suivants:
• Format WAV
• Linéaire, 16 bits
• Fréquence d'échantillonnage: 44.1kHz
• Stereo/Mono

Fichiers mp3:

MPEG-1 Audio Layer 3 - Fréquence d'échantillonnage: 44.1kHz - Débit en bits: 32/40/48/56/64/80/96/112/128/160/192/224/256/320kbps, VBR (débit en bits variable)

Notice

• La technologie d'encodage audio MPEG Layer-3 est sous licence de Fraunhofer IIS Corporation et THOMSON Multimedia Corporation.
• Roland et V-Accordion sont des marques déposées ou des marques commerciales de Roland Corporation aux États-Unis et/ou dans d'autres pays.
• MMP ("Moore Microprocessor Portfolio") désigne un ensemble de brevets liés à l'architecture de microprocesseurs, conscience par Technology Properties Limited (TPL). Roland utilise cette technologie sous licence de TPL Group.
• Tous les noms de produits mentionnés dans ce document sont des marques commerciales ou déposées appartenant à leurs détenteurs respectifs.

3. Premier aperçu du FR-3x

Nous allons commencer par voir comment le FR-3x est structuré et comment il fonctionne.

Sections de votre FR-3x

Examinons brièvement les différentes "sections" de votre V-Accordion afin de comprendre comment il fonctionne.

Cette section sert généralement à jouer la mélodie. La section main droite du FR-3x est sensible au toucher.

Section de basses et d'accords

Cette section sert généralement à jouer l'accompagnement. Il existe deux systèmes généraux : l'un est appelé "Stradella" (basses standard) et l'autre "Free Bass" (basses libres). Le FR-3x vous laisse le choix entre ces deux systèmes.

Le système "Stradella" ou système de basses standard utilise les 2 (ou 3) premières rangées de boutons pour jouer des notes de basses. Les autres rangées de boutons servent à jouer des accord.

Avec le système de basses libres, tous les boutons permettent de jouer des notes de basses.

La section de basses et d'accords du FR-3x est sensible au toucher.

Soufflet

Le soufflet est un élément important de l'accordéon. Le mouvement du soufflet confère expression et dynamique au son. Il existe plusieurs techniques de jeu dont une impliquant des mouvements d'ouverture et de fermeture rapides.

L'inertie du soufflet peut être régée avec le régulateur de résistance et le bouton d'air.

Régulateur de résistance du soufflet

Le FR-3x est doté d'un régulateur de résistance du soufflet permettant de régler l'inertie du soufflet (la force nécessaire pour l'actionner).

Régulateur de résistance du soufflet. Enfoncez-le puis tournez pour régler la résistance du soufflet. Bouton d'air. Actionnez-le pour purger l'air résiduel après le jeu.

Il est situé près d'une attache du soufflet et monté sur le bouton d'air (vous permettant d'évacuer l'air du soufflet sans produit de sons).

• Appuyez sur la molette et tournez-la dans le sens des aiguilles d'une montre pour sélectionner une inertie plus grande.
• Appuyez sur la molette et tournez-la dans le sens inverse des aiguilles d'une montre pour sélectionner une inertie moindre.
• Appuyez sur le bouton d'air pour purger l'air résiduel du soufflet après l'avoir fermé.

4. Description des panneaux

Panneau de commandes main droite

① Bouton POWER

Ce bouton permet de mettre le V-Accordion sous tension (bouton allumé) ou hors tension (bouton éteint).

Pour couper entièrement l'alimentation, mettez l'instrument hors tension avec son interrupteur [POWER] puis débranchez le câble d'alimentation de la prise secteur.

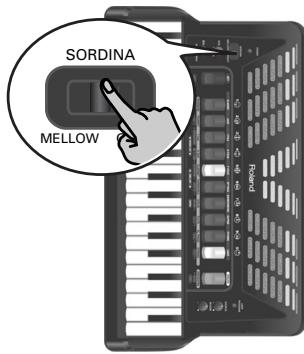

Ce commutateur MELLOW/BRIGHT permet d'activer ("BRIGHT") et de couper ("MELLOW") la simulation recreant la résonance de la "caisse en bois".

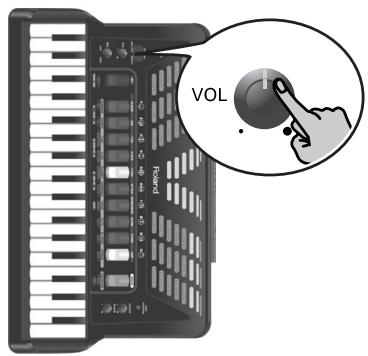

3 Commande VOL

Cette commande permet de régler le volume global du V-Accordion.

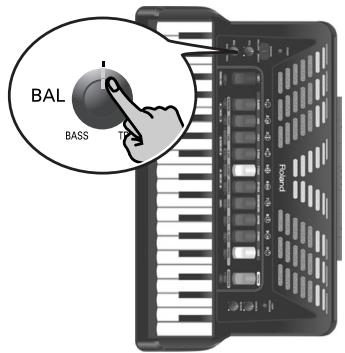

4 Commande BAL

Permet d'équilibrer le volume des sections Bass/Chord (basses et accords) et Treble (main droite).

5 Registre SET

Ce registre permet de charger un des 25 Sets d'une des 10 familles de Sets : appuyez sur le registre [SET] et sur un des 10 registres main droite.

Le registre [SET] a trois fonctions supplémentaires:

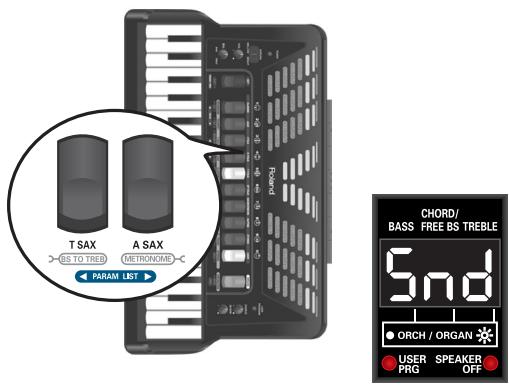

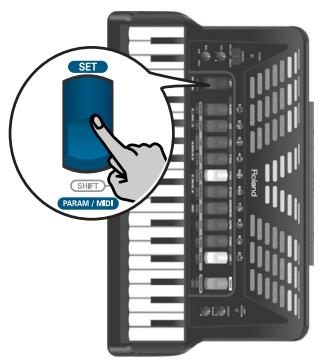

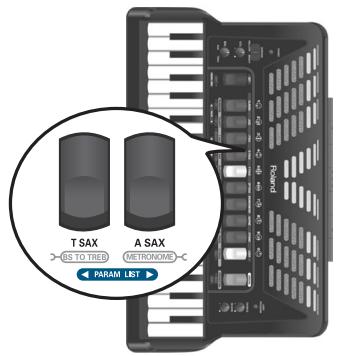

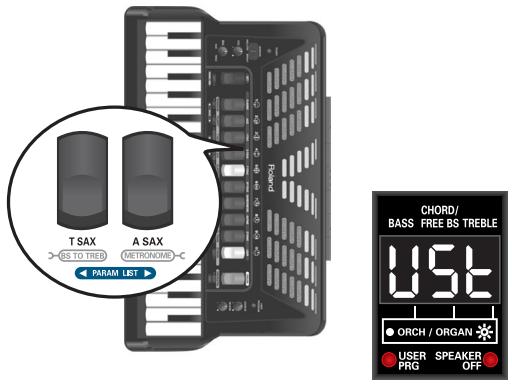

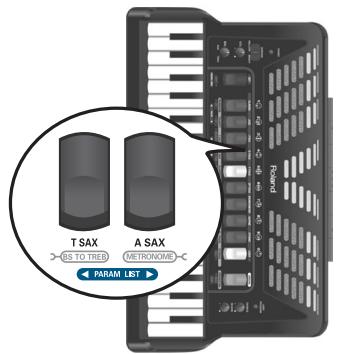

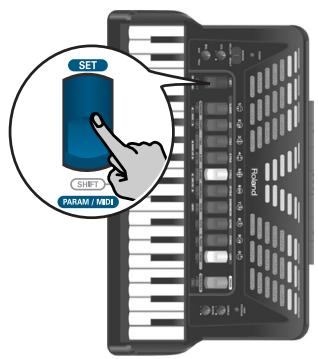

• Édition des paramètres (MIDI et autres) : maintenez [SET] enfoncé.

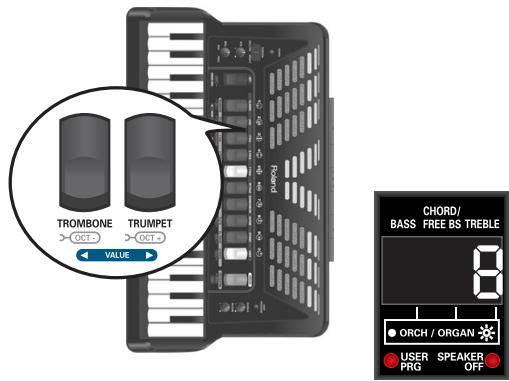

• Changement d'octave: maintenez [SET] enforcé et appuyez sur [1/OCT-] ou [2/OCT+].

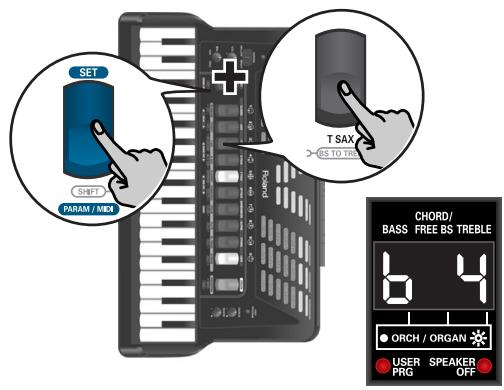

• Activation du mode Bass-to-Treble: maintenez [SET] enfoncé et appuyez sur [3] BS TO TREB.

6 Registres main droite (treble)

La section main droite comporte 10 registres vous permettant de choisir différents sons d'accordéon, d'orchestre et d'orgue ainsi que des sets et des programmes utilisateur.

Vous pouvez maintenir n'importe quel registre enfoncé pour couper la section main droite ou la section orchestre et orgue de la main droite. Appuyez sur un autre registre pour la réactiver.

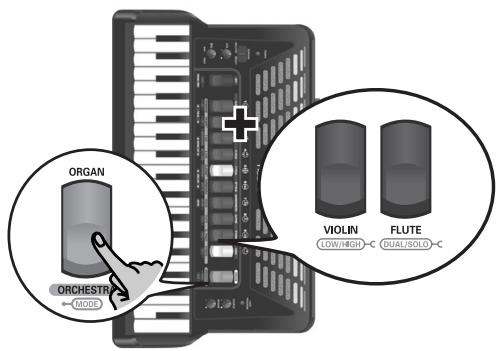

Une pression sur [ORGAN/ORCHESTRA] suivie d'une pression sur un registre main droite sélectionne un son d'orchestre ou d'orgue.

Ce registre a deux fonctions supplémentaires:

• Activation de la fonction de démonstration: maintenez [ORGAN/ORCHESTRA] enfoncé.
• Sélection d'autres fonctions : maintenez [ORGAN/ORCHESTRA] enfoncé et appuyez sur un des registres main droite [4]~[0].

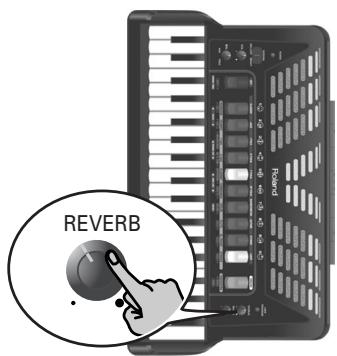

Commande REVERB

Cette commande règle le niveau de l'effet de réverbération (voyez p. 22).

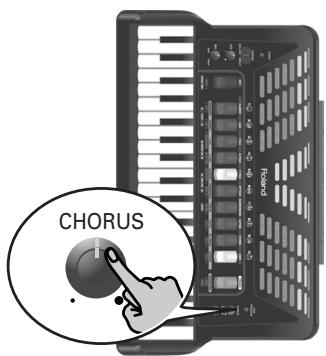

9 Commande CHORUS

Cette commande règle le niveau de l'effet chorus (voyez p. 22).

Ce bouton permet de sélectionner l'un des 10 programmes utilisés : appuyez d'abord sur [USER PROGRAM] puis sur l'un des registres main droite.

11 Registres de basses

Ces commutateurs permettent de sélectionner le son de basses voulu.

Vous pouvez maintenir n'importe quel registre enforcé pour couper la section de basses (ou basses libres). Appuyez sur un autre registre pour la réactiver.

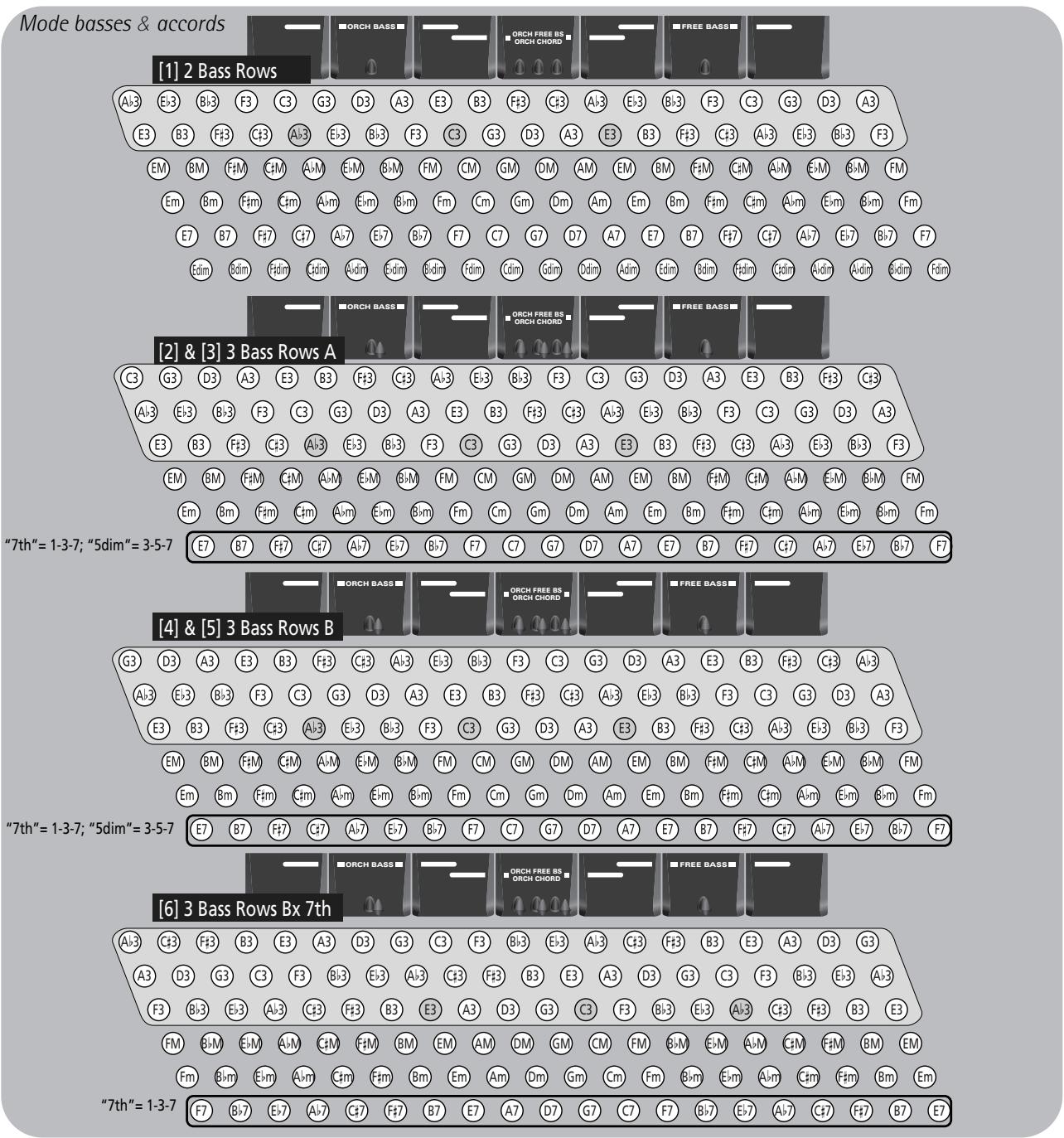

12 Boutons de basses et d'accords

Ces 120 boutons servent à jouer des notes de basses et des accords. Ils sont sensibles au toucher. Ils permettent également de produire des sons de batterie.

Cette commande de régulation de l'inertie du soufflet vous permet d'adapter sa réponse à la force que vous avez l'habitude d'exercer (voyez page 11).

En appuyant dessus, vous pouvez purger l'air résiduel du soufflet après le jeu.

4 Affichage

L'écran vous indique l'état du FR-3x et vous aide à couvrir les différentes fonctions.

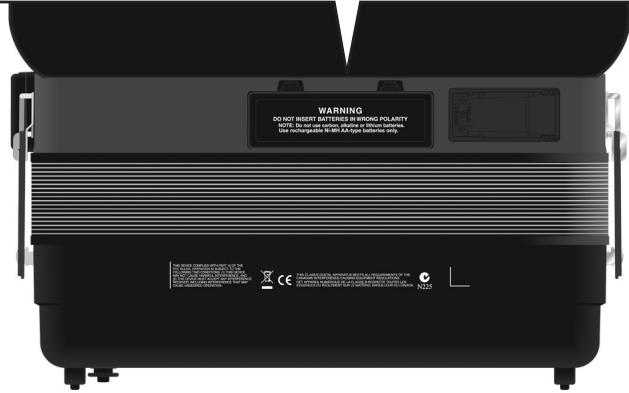

15 Compartiment à piles

Vous pouvez installer 10 piles AA rechargeables de type Ni-MH disponibles dans le commerce (voyez p. 16).

16 Port USB

Le port USB du FR-3x permet de brancher une mémoire USB. Elle peut servir pour la lecture de fichiers audio (mp3 et WAV) ou pour l'archivage et le chargement de réglages.

Utilisez une mémoire USB vendue par Roland. Nous ne pouvons pas garantir le fonctionnement si vous utilisez une autre mémoire USB.

17 Prise DC IN

C'est ici que vous branchez l'adaptateur secteur fourni (PSB-7U). Vous pouvez aussi vous procurer 10 piles AA rechargeables de type Ni-MH et utiliser le FR-3x sans adaptateur.

18 Prise MIDI out/in

Cette prise permet de recevoir ou de transmettre des données MIDI.

(19) Prises OUTPUT L/Mono (TREBLE) & r/Mono (BASS)

Branchez ces prises à un amplificateur, une console de mixage ou un système sans fil. Si vous utilisez les deux prises, le son du FR-3x est transmis en stéréo. Dans ce cas, les signaux de la section Treble sont transmis à la prise L/MONO tandis que la prise R/MONO transmet le signal de la section Bass (et Chord). Si vous n'utilisez qu'un cable (branché à la prise "L" ou "R"), le son du FR-3x est mono.

Sur le FR-3x, la connexion de câbles à ces prises ne coupe pas le son des haut-parleurs internes.

En utilisant ces prises et en coupant les haut-parleurs du FR-3x (voyez "Haut-parleurs" à la p. 55), vous économisez vos piles.

20 Prise PHONES

Cette prise permet de brancher un casque stéréo (Roland RH-25, RH-50, RH-200 ou RH-300).

La connexion d'un casque à cette prise coupe les haut-parleurs internes.

Préparatifs

Le FR-3x est un instrument électronique qui nécessite une alimentation électrique. Ce chapitre explique comment alimenter votre FR-3x avec l'adaptateur fourni ou 10 piles rechargeables disponibles dans le commerce (de type AA, Ni-MH). Vous apprendrez également comment brancher votre FR-3x à un système d'amplification.

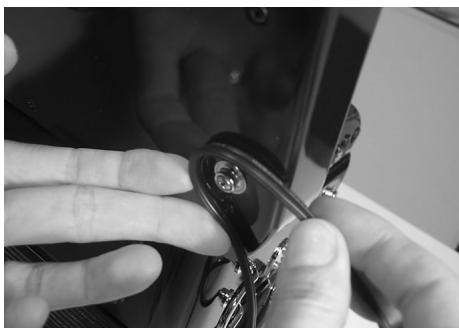

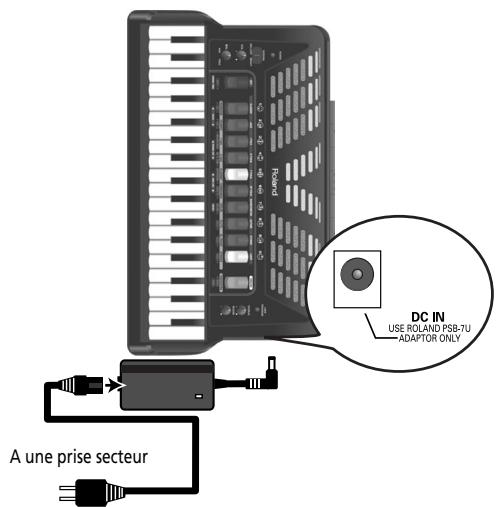

Connexion de l'adaptateur secteur

Pour éviter tout dysfonctionnement et pour ne pas endommager les enceintes ou les autres périphériques, diminuez le volume et coupez l'alimentation de tous les appareils avant d'effectuer les connexions.

2. Branchez le câble d'alimentation fourni à l'adaptateur secteur.

Le témoin s'allume quand vous branchez l'adaptateur à une prise secteur.

Placez l'adaptateur secteur en orientant le témoin vers le haut (voyez l'illustration) et la face avec texte vers le bas.

Selon la région où vous habitez, le câble d'alimentation fourni peut différer de l'illustration ci-dessus.

Nous vous conseillons d'installer des piles dans l'instrument même si vous l'alimentez avec l'adaptateur secteur. Cela vous permet de continuer à jouer même si le câble de l'adaptateur secteur se débranche accidentellement.

Servez-vous exclusivement de l'adaptateur fourni avec l'instrument (PSB-7U). Assurez-vous aussi que la tension de l'installation correspond bien à la tension d'entrée indiquée sur le corps de l'adaptateur. D'autres adaptateurs peuvent utiliser une polarité différente ou être conçus pour une autre tension ; leur utilisation peut donc provoquer des dommages, des pannes ou des électrocutions.

4. Branchez le câble d'alimentation à une prise secteur.

Une fois le FR-3x branché à une prise secteur, vous pouvez passer à la section "Mise sous/hors tension" à la p. 21. Pour savoir comment utiliser le FR-3x avec des piles, voyagez "Installer et extraire des piles" à la p. 16.

Si le FR-3x doit rester inutilisé durant une période prolongée, débranchez l'adaptateur.

Pour éviter toute coupure de l'alimentation de l'appareil (par un débranchement accidentel de la fiche) et pour éviter toute traction sur la prise de l'adaptateur, amarrez le câble d'alimentation. Voyez "Bloquer le câble de l'adaptateur et/ou MIDI" à la p. 20.

Installer et extraire des piles

Le FR-3x est doté d'un compartiment contenant un boîtier pour 10 piles AA rechargeables Ni-MH (non fournies). Cela vous permet de jouer sur votre instrument sans brancher l'adaptateur.

1. Mettez le FR-3x hors tension.

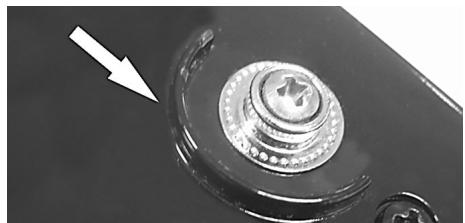

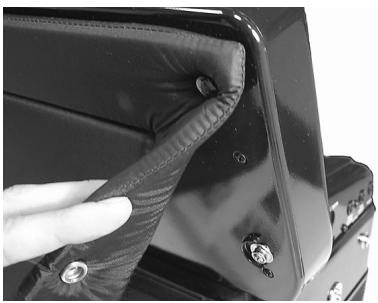

2. Retirez le coussin place entre le clavier main droite et le soufflet.

1. Retirez le couvercle du compartiment à piles du FR-3x en appuyant sur les deux onglets et en soulevant le couvercle.

Vous devriez voir un onglet vous permettant de retirer le boîtier à piles.

1. Utilisez-le pour tirer le boîtier à piles hors du compartiment et retournez le boîtier.

Le boîtier à piles est branché au FR-3x par un câble doté d'une bande de connexion matelassée. Vous pouvez débrancher le câble du boîtier à piles en tirant sur la bande de connexion matelassée.

Ce n'est pas toujours nécessaire : il est aussi possible d'installer (ou d'extraire) les piles sans débrancher le boîtier.

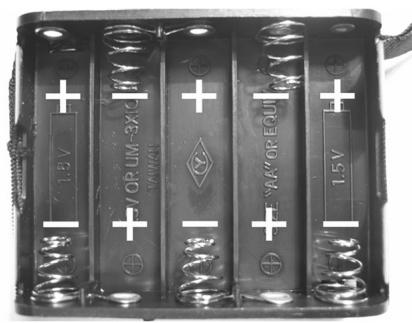

1. Insérez 10 piles rechargeables Ni-MH de type AA dans le boîtier (5 de chaque côté) en veillant à les orienter selon les indications "+" et "-".

1. Insérez le boîtier contenant les 10 piles (5 + 5) dans le compartment.

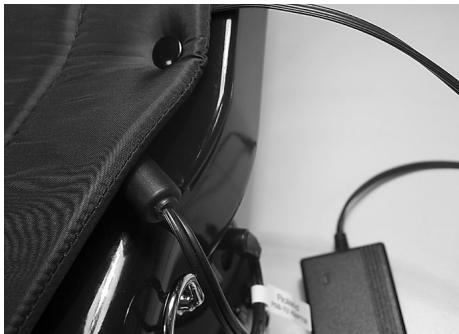

2. Refermez le compartiment à piles du FR-3x et remettez le coussin en place.

Si vous utilisez des piles rechargeables, sachez qu'elles ne peuvent pas être rechargées simplement en les laissant dans leur compartiment et en branchant l'adaptateur du FR-3x. Il vous faut un chargeur externe.

Nous recommandons d'utiliser des piles rechargeables Ni-MH de type AA.

Quand vous remplacez les piles, veillez à les insérer en respectant la polarité.

Si le FR-3x ne doit pas être utilisé durant une période prolongée, retirez les piles.

Indication d'épuisement des piles

L'indication "bAt" apparait à l'écran quand les piles sont pratiquement épuisées. Remplacez les piles aussi rapidement que possible.

Quand l'indication "bAt" clignote, remplacez les piles immédiatement (ou branchez l'adaptateur secteur fourni).

L'indication d'épuisement des piles est approximative.

Autonomie des piles

En principe, des piles neuves ou complètement chargées offrent une autonomie de 9 heures (pour des piles Ni-MH de 2000mAh) en utilisation continue sans utiliser les haut-parleurs internes (voyez "Haut-parleurs" à la p. 55) et de 5 heures avec les haut-parleurs internes.

La durée de vie réelle des piles varie selon l'usage, les conditions d'utilisation, la qualité des piles utilisées et le nombre de cycles de recharge.

Fonction d'économie d'énergie

Le FR-3x comporte une fonction d'économie d'énergie qui met l'instrument hors tension quand vous cessez de l'utiliser pendant plus de 10 minutes. Il est donc possible que, de temps en temps, vous deviez le remettre sous tension. Vous pouvez modifier le délai de mise hors tension automatique du FR-3x. Voyez "Mise hors tension automatique" à la p. 55.

Connexion du FR-3x à un ampli, une console de mixage etc.

Le FR-3x est doté d'un système de haut-parleurs internes et n'a donc pas besoin d'être branché à un amplificateur. Dans certains cas, cependant, un système d'amplification externe peut se révéler nécessaire.

Si vous utilisez des piles (non fournies) et souhaitez brancher le FR-3x à une console de sonorisation ou de mixage, nous vous conseillons de recourir à un système sans fil. Cela vous évitera d'utiliser des câbles de signaux excessivement longs.

Pour éviter tout dysfonctionnement et pour ne pas endommager les enceintes ou les autres périphériques, diminuez le volume et coupez l'alimentation de tous les appareils avant d'effectuer les connexions.

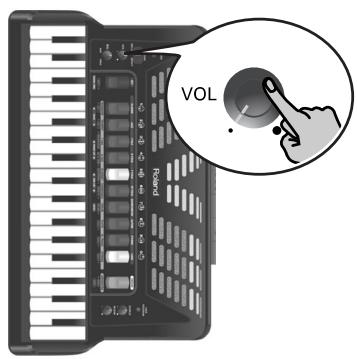

1. Réglez la commande [VOL] sur le petit point pour régler le volume sur le minimum.
2. Mettez tous les dispositifs hors tension.
3. Branchez les prises OUTPUT du FR-3x aux entrées de l'appareil externe.

Utilisez un câble de signal très long (10m ou plus) ou un système sans fil (recommandé).

Utilisez des câbles asymétriques (mono) dotés d’une fiche jack 1/4 à une extrémité (pour le FR-3x). La fiche à l’autre extrémité des câbles dépend des prises de l’appareil auquel vous branchez le FR-3x.

Si vous utilisez un transmetteur sans fil disponible dans le commerce, les signaux du FR-3x peuvent présenter de la distorsion. Dans ce cas, changez le niveau de sortie du FR-3x (voyez "Output Level Attenuation" à la p. 55).

Si votre amplificateur est mono, branchez uniquement la prise L/MONO.

Vous pouvez aussi vous servir d'un casque (le modèle Roland RH-25, RH-50, RH-200 ou RH-300).

Remarque importante

Après avoir branché un câble au FR-3x, ne le couchez jamais sur le côté quand vous ne l'utilisez pas.

• Placez toujours le V-Accordion verticalement sur ses pieds en caoutchouc pour éviter d'endommager les fiches.
• Maniez et déplacez toujours le FR-3x avec prudence et faites particulièrement attention aux câbles afin de ne pas les endommager.
• Si vous déposez le FR-3x sur vos genoux, veillez à faire passer les câbles audio et de l'adaptateur entre vos jambes (et non sur le côté) pour éviter de les endommager ou de les plier.

Fixer les bretelles

Installez les bretelles du FR-3x de la façon suivante :

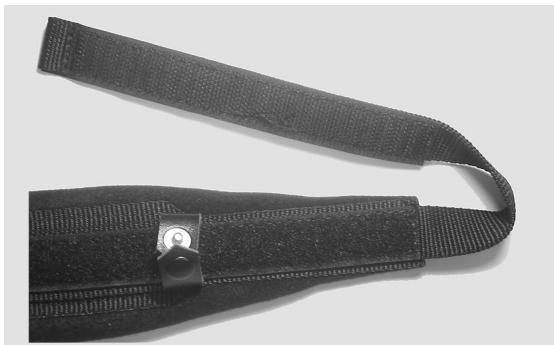

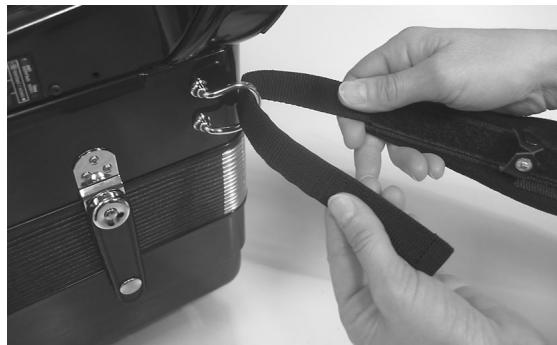

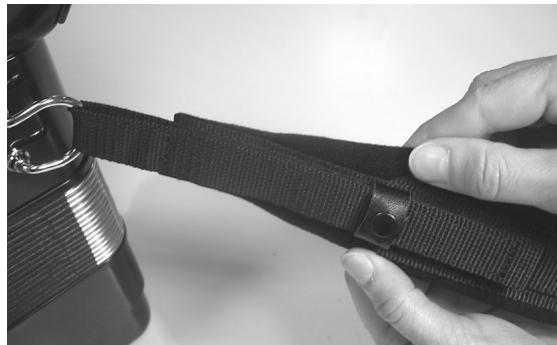

1. Déballez les bretelles.

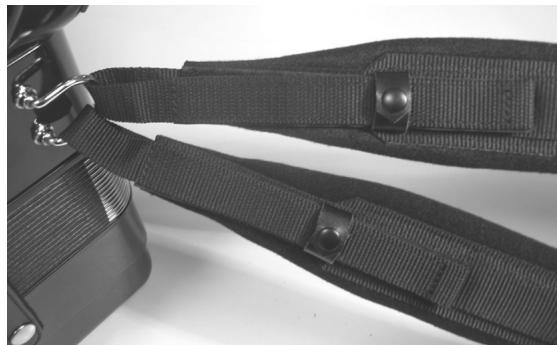

Le FR-3x est livré avec deux bretelles dont l'extrémité supérieure est dotée d'une bande velcro et d'une pression. Voyez l'illustration ci-dessous.

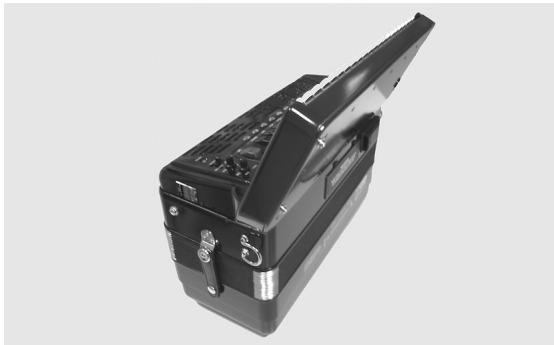

1. Placez le FR-3x sur une surface stable comme le montre l'illustration ci-dessous.

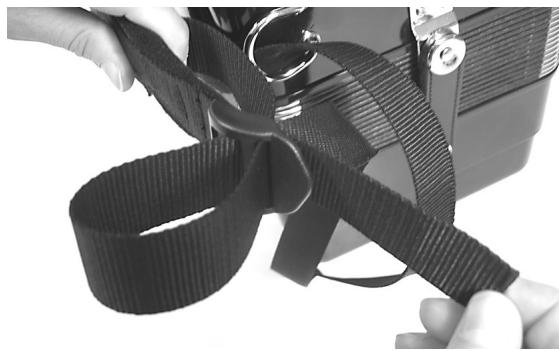

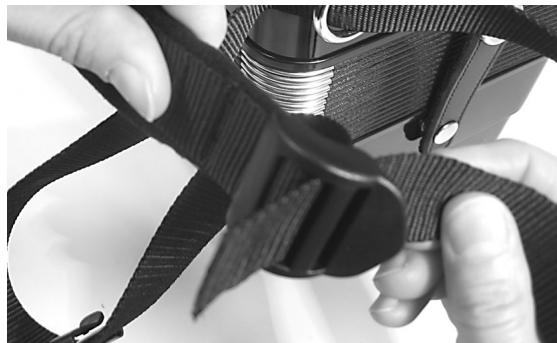

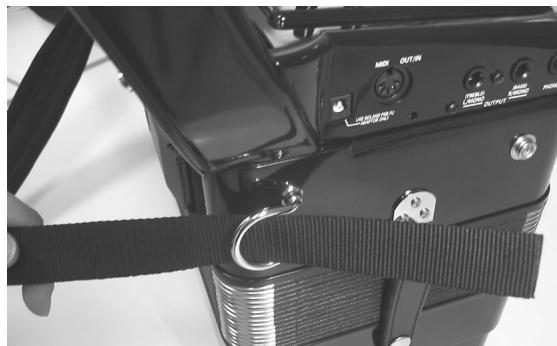

1. Faites glisser l'extrémité supérieure d'une bretelle par l'anneau (voyez l'illustration).

1. Fixez la partie supérieure de la bretelle à la couche de velcro située en dessous.

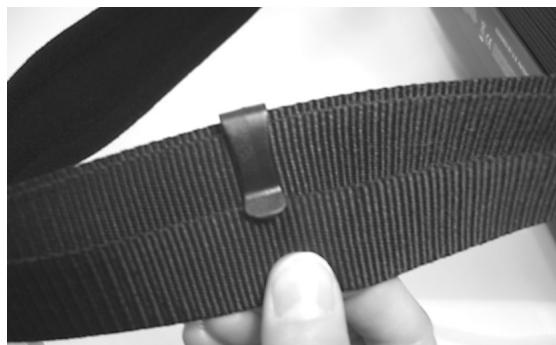

2. Fermez la fixation de sûreté pour éviter que la bretelle ne se détache.

1. Répétez les étapes 3 à 5 pour l'autre bretelle. Les extrémités supérieures des bretelles doivent avoir l'aspect suivant :

1. Faites glisser l'extrémité inférieure d'une bretelle dans l'anneau droit (voyez l'illustration).

1. Faites glisser la bretelle à travers l'œillet supérieur de la boucle en plastique (voyez l'illustration).

1. Retournez l'extrémité de la bretelle et insérerez-la dans l'œillet inférieur et tirez-la à fond.

Réglez la longueur au préalable.

1. Faites glisser la fixation en plastique pour attacher l'extrémité de la bretelle.

1. Répétez les étapes 7~9 pour l'autre bretelle.

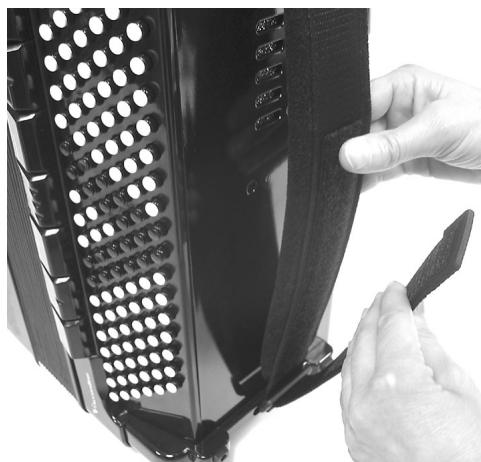

Lanière main gauche

La lanière de basses du FR-3x (utilisée pour actionner le soufflet) est en tissu et est fixée par bande velcro, ce qui vous permet de la régler à votre convenance.

Bloquer le câble de l'adaptateur et/ ou MIDI

Procédez de la façon suivante pour empêcher le cable de l'adaptateur (ou MIDI) de se débrancher quand vous jouez.

1. Détachez la partie indiquée du coussin situé à l'arrière du fr-3x.

Le coussin est fixé par plusieurs pressions. Il suffit de détacher la partie indiquée dans l'illustration ci-dessous.

Notez le guide situé à côté de la pression de droite, près du panneau de connexion.

2. Branchez la petite fiche du câble de l'adaptateur à la prise DC IN du fr-3x puis faites passer le câble autour du guide:

Vous pouvez aussi brancher un cable MIDI à la prise MIDI OUT/IN et l'enrouler autour du guide, comme le cable de l'adaptateur.

3. Remettez le coussin en place en veillant à bloquer le câble de l'adaptateur et/ou MIDI.

Quand vous avez terminé, le FR-3x devrait avoir l'aspect suivant :

Mise sous/hors tension

Lorsque les connexions sont établies, mettez les appareils sous tension en respectant l'ordre spécifique. Si vous modifiez cet ordre, vous risquez de provoquer des dysfonctionnements ou d'endommager certains éléments comme les enceintes.

Mise sous tension

1. Réglez la commande [VOL] sur le petit point pour régler le volume au minimum.

Voyez "Régler le volume et la balance" à la p. 22. Si vous avez branché le FR-3x à un amplificateur ou autre dispositif externe, réglez également son volume au minimum.

1. Pour permettre le FR-3x sous tension, maintenez son bouton [POWER] enfoncé jusqu'à ce que l'écran affiche “Fr3".

Le bouton [POWER] s'allume.

Cet appareil est doté d'un circuit de protection. Il faut attendre un bref laps de temps (quelques secondes) après la mise sous tension pour que l'appareil fonctionne normalement.

1. Actionnez la commande [VOL] pour régler le volume au niveau voulu.

1. Réglez le volume du dispositif audio éventuellement branché.

Mise hors tension

1. Réglez la commande [VOL] sur le petit point pour régler le volume au minimum.

Si vous avez branché le FR-3x à un amplificateur ou autre dispositif externe, réglez également son volume au minimum.

1. Appuyez sur le bouton [POWER] du FR-3x (son témoin s'éteint).

Utiliser un casque

Le FR-3x dispose d'une prise pour casque. Cela vous permet de jouer sans déranger votre entourage, notamment le soir.

1. Branchez le casque à la prise [PHONES] située sur le panneau de connexion du FR-3x.

Utilisez un casque stéréo. Veuillez utiliser un casque Roland car un autre casque risque de ne pas pouvoir délivrer le volume nécessaire.

Les haut-parleurs du FR-3x sont désactivés quand vous branchez un casque.

1. Utilisez la commande [VOL] du FR-3x pour régler le volume du casque.

• Pour ne pas endommager les conducteurs internes du câble, évitez tout maniement brutal. Quand vous utilisez le casque, manipulez la fiche ou le casque (pas le câble).
• Vous risquez d'endommager le casque si vous le branchez à volume élevé. Réglez donc le volume au minimum avant de brancher le casque.
• Un volume excessif endommage non seulement votre ouie mais aussi le casque. Consommez donc les décibels avec modération.

Régler le volume et la balance

Voici comment régler le volume sur votre FR-3x.

Si vous avez branché un casque, la commande [VOL] règle le volume du casque.

Réglez le volume en jouant sur le FR-3x et en actionnant le soufflet pour produire du son.

Tournez la commande [VOL] vers la droite pour augmenter le volume ou vers la gauche pour le diminuer.

2. Utilisez la commande [BAL] pour régler la balance entre les claviers main gauche et main droite.

Tournez-la vers "BASS" pour diminuer le volume de la section main droite ("Treble"). Tournez-la vers "TREBLE" pour diminuer le volume de la section de basses et d'accords ("Bass").

La balance choisie ("t1"~"t63", "0", "b1"~"b63") est brièvement affichée à l'écran.

Régler le chorus et la réverbération

Le FR-3x propose deux effets numériques : un chorus et une réverbération. L'effet chorus donne l'impression que plusieurs instruments du même type jouent simultanément (il est similaire au désaccord de plusieurs lames d'un registre). L'effet de réverbération vous donne l'impression de jouer dans une salle de concert, une église ou une pièce. Il ajoute de la "profondeur" au son.

1. Actionnez la commande [CHORUS] pour régler le niveau de l'effet CHORUS.

Effectuez ce réglage en jouant sur le FR-3x et en actionnant le soufflet pour produire du son. Le niveau de chorus choisi (0~127) apparait brièvement à l'écran.

2. Actionnez la commande [REVERB] pour régler le niveau de réverbération.

Effectuez ce réglage en jouant sur le FR-3x et en actionnant le soufflet pour produire du son. Le niveau de réverbération choisi (0~127) apparait brièvement à l'écran.

3. Tournez la commande [CHORUS] ou [REVERB] à fond à gauche (vers le petit point) si vous n'avez pas besoin de l'effet en question.

Voyez p. 47 pour savoir comment changer de type de chorus ou de réverbération.

Comment lorer l'écran

L'écran vous indique l'état du FR-3x et vous aide à couvrir les différentes fonctions. L'écran peut afficher trois caractères alphanumériques avec ou sans point. La page principale contient les informations suivantes:

Chiffre	Explication
Premier	Désigne le registre de basses sélectionné.
Deuxième	Le chiffre central désigne le registre d'accords/ basses libres sélectionné.
Troisième	Désigne le registre main droite sélectionné.

Un point à droite d'un chiffre a la signification suivante:

Etat	Explication
Eteint	Vous utilisez un son d'accordéon.
Allumé	Vous utilisez un son orchestral.
Clignotant	Vous utilisez un son d'orgue.

L'écran affiche également des informations concernant la fonction sélectionnée. Ces informations ne s'affichent que temporairement.

6. Écouter les morceaux de démonstration

Le FR-3x propose plusieurs morceaux de démonstration. Cette section explique comment écouter les morceaux de démonstration afin d'apprécier pleinement les lessons du FR-3x.

1. Mettez le FR-3x sous tension.

Voyez "Mise sous/hors tension" à la p. 21.

1. Maintenez le registre [ORGAN/ORCHESTRA] enfoncé jusqu'à ce que l'écran se présente comme suit:

La démonstration démarre automatiquement avec le premier morceau (l'instrument en contient 33). À la fin du premier morceau, le FR-3x lance les morceaux "2", "3" etc.

Vous pouvez aussi sélectionner directement le morceau que vous voulez écouter.

1. Utilisez les registres [1] et [2] (VALUE) pour désigner le morceau que vous pouvez écouter.

(4) Réglez éventuellement le volume avec la commande [VOL].

Tous les morceaux de démonstration sont sous copyright ©2010 de Roland Europe S. p. a. L'enregistrement et l'interprétation en public de ces morceaux sont interdits.

1. Appuyez de nouveau sur [ORGAN/ORCHESTRA] pour quitter le mode de démonstration.

7. Utilisation des sets

Le FR-3x est un accordéon "virtuel". Il recrée le son de divers accordéons (la partie "virtuelle") et produit même des sons orchestraux (trompette, flûte, etc.) ainsi que des sons d'orgue et de batterie.

Le chargement d'un Set revient à "changer" d'accordéon.

Le FR-3x contient 25 Sets répartis dans 10 familles. 9 familles de Sets ont été programmées en usine ("CLASSIC"~"ETHNIC", voyez les légendes au-dessus des registres main droite) tandis que la famille restante ("USER") peut être chargée des Sets à partir d'une mémoire USB (optionnelle).

Chaque famille contient plusieurs Sets (voyez "Sets d'usine" à la p. 69). Le chargement d'un Set change instantanément les réglages des sections représentées à la p. 26 et configure les registres des mains droite et gauche.

Sélection de sets

Pour sélectionner un Set, procédez comme suit:

1. Appuyez sur le registre [SET].

Le nombre du Set sélectionné clignote à l'écran. Le premier chiffre en partant de gauche représente la famille de Sets et le deuxième chiffre le Set au sein de cette famille. Si, après avoir appuyé une fois sur [SET], vous n'appuyez pas sur un registre main droite, l'écran repasse à la page principale au bout d'un certain temps.

Dans ce cas, appuyez de nouveau sur [SET] et passez à l'étape 2.

Si vous maintenez [SET] enfoncé plus de 2 secondes sans actionner d'autre registre, le FR-3x passe en mode PARAMETER. Dans ce cas, appuyez de nouveau sur [SET] pour quitter ce mode et recommencez l'opération 1.

1. Appuyez sur l'un des registres [1]~[0] pour sélectionner une famille de Sets.

La sélection de Set se poursuit de la façon suivante:

• Si la famille de Sets sélectionnée est celle utilisée jusqu'à, le FR-3x sélectionne le Set suivant au sein de cette famille.

Exemple : Une pression sur [1] CLASSIC quand l'écran affiche "11" sélectionne le Set "12" (au sein de la famille "CLASSIC").

Pour passer du Set "11" au Set "14", vous devez donc appuyer trois fois sur le registre [1] après avoir appuyé sur [SET].

• Si vous changez de famille de Sets, le FR-3x sélectionne le Set que vous avez sélectionné en dernier lieu dans la famille en question.

Pour les mémoires de Sets utilisateur, l'écran affiche un "U" suivi du nombre du Set utilisateur (1~4). Il existe quatre Sets utilisateur.

Pour en savoir plus sur les Sets d'usine, voyez le tableau page 69.

Tant que le témoin USER PROGRAM est allumé sous l'écran, il est impossible de sélectionner des Sets.

Section main droite ('treble')

La section main droite peut etredotée d'un clavier à 37 touches destyle "piano" ou a92 boutons. Le son produit dépend du dernier registre ([1]~[0]) actionné. Vous pouvez utiliser cette section pour jouer avec un son d'accordéon, d'orchestre ou d'orgue.

Choix de sons pour la main droite

Cette section explique comment sélectionner le son d'accordéon, d'orchestre ou d'orgue pour la section main droite ("Treble"). A la p. 27, vous apprendrez comment combiner un son d'accordéon avec un son d'orchestre ou d'orgue.

Pour sélectionner un son, utilisez les registres main droite [1]~[0]. Pour sélectionner un son d'orchestre ou d'orgue, appuyez d'abord sur [ORGAN/ORCHESTRA] puis sur un des registres main droite.

1. Mettez le fr-3x sous tension.

Voyez "Mise sous/hors tension" à la p. 21.

2. Pour sélectionner un registre d'accordéon pour la main droite, passez à l'objet 4.

Après la mise sous tension du FR-3x, les registres main droite sélectionnent les sons d'accordéon.

3. Appuyez une fois sur le registre [ORGAN/ ORCHESTRA] si vous voulez sélectionner un son d'orchestre et deux fois si vous voulez utiliser un son d'orgue.

(Une troisième pression sur [ORGAN/ORCHESTRA] permet d'utiliser les registres main droite pour sélectionner des sons d'accordéon.)

Le numéro du son (d'orchestre ou d'orgue) sélectionné en dernier lieu est indiqué par le chiffre de droite à l'écran.

Il arrive que l'écran affiche un point à droite du numéro du registre. Voici ce qu'il signifie :

Etat du point	Explication
Eteint	Vous utilisez un son d'accordéon.
Allumé	Vous utilisez un son orchestral.
Clignotant	Vous utilisez un son d'orgue.

4. Jouez quelques notes pour vérifier que vous avez sélectionné la bonne famille de sons (accordéon, orchestre ou orgue).

N'oubliez pas d'actionner le soufflet pour entendre les notes que vous jouez.

Si vous n'avez pas besoin de la bonne famille de sons, retournez à l'étape 3.

5. Appuyez sur un des 10 registres main droite ([1]~[0]) pour sélectionner le son voulu.

Le chiffre affiché à droite à l'écran change en fonction du son sélectionné.

Voyez la section "Régler le volume et la balance" à la p. 22 si vous souhaitez régler le volume ou la balance, et la section "Régler le chorus et la réverb" à la p. 22 si vous voulez régler les effets.

Informations supplémentaires sur la section d'accordéon

Le FR-3x vous propose 14 sons d'accordéon (même s'il n'y a que 10 registres main droite). Quatre registres permettent de sélectionner deux sons différents. Ils sont représentés en noir dans l'illustration ci-dessous. Le petit carré dans la configuration des lames vous indique que les registres en question (2, 5, 6 et 9) permettent de sélectionner deux sons :

Les registres [2], [5], [6] et [9] permettent de sélectionner deux sons d'accordéon différents.

Appuyez une fois sur le registre [2], [5], [6] ou [9] pour sélectionner le son "A". Une pression supplémentaire sélectionne le son "b". Pour ces registres, l'écran affiche brievement le nombre de registre et un "A" ou un "b".

Vous avez le choix parmi les sons d'accordéon suivants:

Registres main droite (Treble)
1	Bassoon	6a	Tremolo
2a	Bandon	6b	Musette
2b	Cello	7	Violin
3	Harmon	8	Oboe
4	Organ	9a	Clarinet
5a	Accord	9b	Celeste
5b	Master	0	Piccolo

Informations supplémentaires sur la section orchestrale

Le registre [ORGAN/ORCHESTRA] permet d'utiliser les registres main droite [1]~[0] pour selectionner un des 10sons d'orchestre:

Sons d'orchestre
1	Trombone	6	Harmonica
2	Trumpet	7	Violin
3	T Sax	8	Flute
4	A Sax	9	El. Piano
5	Clarinet	0	Strings

Informations supplémentaires sur les leçons d'orgue et l'effet rotary (section d'orgue)

Le FR-3x vous permet de selectionner 10sons d'orgue avec les registres main droite [1]~[0].

Les pressions ultérieures sur le registre du son d'orgue sélectionné permettent d'alterner entre les vitesses lente et rapide de l'effet Rotary.

Le FR-3x propose lessons d'orgue suivants:

Sons d'orgue
1	Perc Jazz	6	Popular Organ
2	Jazz Ballad	7	Light Jazz
3	Distort Organ	8	Bossa
4	Full Organ	9	Latin
5	Overdr Organ	0	Light Latin

1. Pour couper la section main droite, maintenez n'importe quel registre ([1]~[0]) enfoncé durant un moment.

La section en question doit être assignée aux registres. Voyez plus haut pour savoir quelle section peut être coupée.

2. Pour réactiver une section coupée, appuyez brièvement sur n'importe lequel de ses registres.

Cette opération ne coupe que la section actuellement sélectionnée. N'oubliez pas que la section main droite peut se voir assigner un son d'accordéon, un son d'orchestre ou un son d'orgue. Si vous êtes en mode Orchestra, vous ne pouvez couper (ou activer) que la section d'orchestre/ d'orgue. Si vous êtes en mode d'accordéon, vous ne pouvez couper/activer que la section main droite d'accordéon.

Quand vous coupez la section main droite, elle continue à transmettre des messages MIDI.

Utilisation de la sourdine (sordina)

Le commutateur [SOR-DINA] permet d'atténuer le son (en l'adoucissant avec "MELLOW"). Sur un accordéon acoustique, ce commutateur ferme la caisse de résonance en bois à l'intérieur de l'instrument.

Le FR-3x simule cet effet de façon électronique.

La sourdine s'applique uniquement à la section main droite.

Sélection du mode ORGAN/ORCHESTRA

Vous pouvez utiliser les sons d'orchestre ou d'orgue de la section main droite (Treble) seuls ou les combiner avec le son d'accordeon sélectionné. Il existe plusieurs combinaisons possibles: SOLO, DUAL, HIGH et LOW.

1. Sélectionnez un son d'orchestre ou d'orgue. Voyez "Choix des sons pour la main droite" à la p. 26.
2. Maintenez le registre [ORGAN/ORCHESTRA] enforcé et actionnez le registre main droite [7] pour désir "LOW/HIGH" ou le registre [8] pour désir "DUAL/SOLO".

Si vous maintenez [ORGAN/ORCHESTRA] enfoncé plus de 2 secondes sans actionner d'autre registre, le FR-3x passe en mode de démonstration. Dans ce cas, appuyez de nouveau sur [ORGAN/ORCHESTRA] pour quitter ce mode et recommencez l'opération 2.

Mode DUAL/SOLO (register [8])

Actionnez le registre [8] tout en maintenant [ORGAN/ ORCHESTRA] enfoncé pour alterner les modes DUAL et SOLO. (Après la mise sous tension du FR-3x, une pression sur ce registre sélectionne le mode SOLO.)

Mode SOLO

Mode DUAL

En mode SOLO, le clavier main droite ne produit que le son d'accordéon, d'orchestre ou d'orgue sélectionné. Le mode DUAL permet d'ajouter un son d'orchestre ou d'orgue au son d'accordéon main droite.

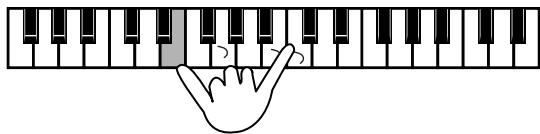

Mode LOW/HIGH (registre [7])

Actionnez le registre [7] tout en maintenant [ORGAN/ ORCHESTRA] enfoncé pour alterner les modes HIGH et LOW.

Mode HIGH

Mode LOW

Quand vous choisissez le mode HIGH et jouez une seule note, elle est produite par le son d'orchestre ou d'orgue. Si vous maintenez cette touche enfoncée en appuyant sur une autre touche (plus grave), les notes plus graves sont produites avec le son d'accordéon main droite. Ce mode est idéal quand vous devez jouer des accords et un solo avec des sons différents. En voici un exemple:

Partie jouée par le son d'orchestre/d'orgue

Partie jouée par l'accordéon

Le mode LOW est l'opposé du mode HIGH: les notes plus hautes que la note maintenue sont jouées avec le son d'accordéon. Ce mode peut être utile dans les cas où la mélodie (ou contre-mélodie) est plus haute que les notes à MAINTENIR.

Partie jouée par l'accordéon Partie jouée par le son d'orchestre/d'orgue

Veuillez changer le volume du son d'accordeon ou d'orgue pour obtenir la balance souhaitée entre le son d'accordeon et le son d'orgue ou d'orchestre. Voyez "OrchestraLevel" à la p.46 ou "OrganLevel" à la p.46.

Transposer la section treble par octaves

Le clavier main droite du FR-3x a une plage maximum de 3 octaves. Il peut cependant arriver que vous ayez besoin de jouer des notes plus hautes ou plus basses que ne le permet le clavier (à touches ou à boutons). À la différence d'un accordéon acoustique, le FR-3x vous permet alors de transposer le clavier à touches ou à boutons d'une octave vers le haut ou vers le bas.

Cette fonction permet aussi de jouer dans une octave différente avec le son d'orchestre ou d'orgue en mode DUAL (voyez "Sélection du mode ORGAN/ORCHESTRA" à la p. 27).

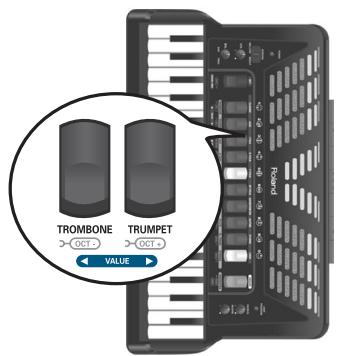

1. Pour transposer d'une octave vers le bas, maintenez [SET] enfoncé et appuyez sur le registre main droite [1] (OCT-)

Si vous maintenez [SET] enforcé plus de 2 secondes sans actionner d'autre registre, le FR-3xonne en mode PARAMETER. Dans ce cas, appuyez de nouveau sur [SET] pour quitter ce mode et recommencer l'opération 1.

2. Pour transposer d'une octave vers le haut, maintenez le registre [SET] enforcé et appuyez sur le registre main droite [2] (oct+).

L'écran confirme brievement votre choix.

Une octave plus haut

Une octave plus bas

Pas de transposition

Il est impossible d'utiliser la transposition en mode Bass-to-Treble (voyez plus bas).

Jouer la partie de basses de la main droite (bass-to-treble)

Le FR-3x dispose d'un mode permettant de l'utiliser comme un accordéon basson. Avec ce mode, la partie de basses est jouée de la main droite. Les boutons de basses et d'accords sont inactifs (un véritable basson n'a pas de boutons de basses/d'accords et ne peut être joué que d'une main).

1. Maintenez le registre [SET] enfoncé et appuyez sur le registre main droite [3] (BS TO TREB).

Si vous maintenez [SET] enfoncé plus de 2 secondes sans actionner d'autre registre, le FR-3xonne en mode PARAMETER. Dans ce cas, appuyez de nouveau sur [SET] pour quitter ce mode et recommencer l'opération 1.

1. Utilisez les registres main droite [1]~[5] pour sélectionner le son de basses main droite désiré.

Vous pouvez sélectionner sept sons d'accordéon avec les registres main droite [1]~[5] (appuyez une deuxième fois sur les registres [1] et [2] pour accéder aux sons 6 et 7). Les nombres dans le tableau ci-dessous désignent les registres main droite à actionner.

Sons d'accordéon 'Bass-to-Treble'
Registre main droite	Son d'accordéon
Appuyez une fois sur [1]	Low
Appuyez une fois sur [2]	High
Appuyez sur [3]	Low+High
Appuyez sur [4]	Low+HighLow
Appuyez sur [5]	LowLow+High
Appuyez à nouveau sur [1]	HighLow+High
Appuyez à nouveau sur [2]	Low High

De plus, vous pouvez sélectionner septsons d'orchestre avec les registres main droite [6]~[0] (appuyez une deuxième fois sur les registres [6] et [7] pour accéder auxsons 6 et 7).

Sons d'orchestre'Bass-to-Treble'
Registre main droite	Son d'orchestre
Appuyez une fois sur [6]	Acoustic
Appuyez une fois sur [7]	Bowed
Appuyez sur [8]	Fingered
Appuyez sur [9]	Fretless
Appuyez sur [0]	Picked
Appuyez à nouveau sur [6]	Tuba
Appuyez à nouveau sur [7]	Tuba Mix

1. Jouez la partie de basses de la main droite.

Section de basses et d'accords

Vous pouvez jouer la partie de basses avec les boutons "Stradella".

Les boutons de cette section produisent à la fois les notes de basses et les accords. Les "vraies" notes de basses sont assignées aux deux rangées contrastées. Les autres boutons servent à jouer des accords (Chords).

Le FR-3x est livré avec plusieurs capuchons de référence (concaves et striés) pour vous aider à localiser les boutons de basses et d'accords sans les regarder. À la sortie d'usine, trois capuchons ont été installés sur les boutons noirs de l'illustration suivante. Vous pouvez les retirer ou les placer sur d'autres boutons en cas de besoin.

(*) Vous pouvez changer cette configuration en 3 rangées de boutons de basses et 3 rangées de boutons d'accords. Voyez “Mode basses & accords” à la p. 53.

Voici à quoi ressemblent les capuchons:

Glisser vers le haut pour retirer

Le son produit par la section de basses et d'accords est déterminé par le dernier registre actionné. La section de basses et d'accords peut produire des sons d'accordéon ou d'orchestre.

Sélection d'un son d'accordéon pour la main gauche

Voici comment sélectionner un son d'accordéon pour la section de basses et d'accords (main gauche). Leçons d'accordéon sont accessibles avec les 7 registres indiqués ci-dessous

Les nombres indiqués dans l'illustration ci-dessus ne figurent pas sur les registres themselves. Nous les avons ajoutés à titre de référence.

1. Mettez le fr-3x sous tension.

Voyez "Mise sous/hors tension" à la p. 21.

Après la mise sous tension du FR-3x, les registres main gauche sélectionnent des sons d'accordéon.

2. Appuyez sur un des 7 registres de basses (1 7) pour choisir un son.

L'écran affiche le numéro du son choisi dans les colonnes "BASS" et "CHORD/FREE BS".

Ce choix s'applique toujours aux rangées de basses et d'accords. Vous avez le choix parmi les sons d'accordéon suivants pour les boutons de basses et d'accords.

Sons d'accordéon pour boutons de basses et d'accords
1	2'	5 8'/4'/2'
2	4'	6 16'/8'/8-4'
3	8-4'	7 16'/2'
4	16'/8'/8-4'/4'/2'

Sélection d'un son d'orchestre pour la main gauche

Voici comment sélectionner un son d'orchestre pour la main gauche. Alors que les parties de basses et d'accords utilisent toujours le même son d'accordéon, les sons d'orchestre peuvent être assignés exclusivement aux boutons de basses, aux boutons d'accords ou aux deux (dans ce cas, vous pouvez assigner des sons d'orchestre différents aux boutons de basses et aux boutons d'accords).

1. Mettez le fr-3x sous tension.

Voyez "Mise sous/hors tension" à la p. 21.

2. Effectuez une des opérations suivantes:

• Pour sélectionner un son d'orchestre pour les rangées de basses, appuyez simultanément sur les trois registres main gauche intitulés "ORCH BASS".

Si vous préférez assigner un son d'accordéon aux rangées de basses, appuyez de nouveau simultanément sur les trois registres main gauche intitulés "ORCH BASS".

• Pour sélectionner un son d'orchestre pour les rangées d'accords, appuyez simultanément sur les trois registres main gauche intitulés "ORCH CHORD".

Le son en dernier lieu pour la section en question est sélectionné et son numéro apparait dans la colonne "BASS" (gauche) ou "CHORD/FREE BS" (centrale) de l'écran.

Si vous sélectionnez un son d'orchestre, le chiffre en question est affiché avec un point à sa droite:

Les boutons de basses et d'accords utilisent un son d'accordéon (pas de point).

Les boutons de basses utilisent un son d'accordéon (pas de point). Les boutons d'accords utilisent un son d'orchestre (point).

Si vous préférez assigner un son d'accordéon aux rangées d'accords, appuyez de nouveau simultanément sur les trois registres main gauche intitulés "ORCH CHORD".

3. Appuyez sur un des 7 registres de basses (1 7) pour choisir un son.

L'écran affiche le numéro du son d'orchestre sélectionné dans la colonne "BASS" ou "CHORD/FREE BS" (voyez les exemples ci-dessus).

Veuillez faire le choix parmi les sons suivants pour les boutons de basses et d'accords:

Sons 'ORCH BASS'
1	Acoustic	5	Picked
2*	Bowed	6*	Tuba
3	Fingered	7	Tuba Mix
4	Fretless
Sons 'ORCH CHORD'
1*	Trombone	5*	Jazz Doos
2*	Alto Sax	6	Ac. Guitar
3*	Clarinet	7	Ac. Piano
4*	Jazz Organ

La dynamique des sons indiqués par un astérisque (*) ne peut être contrôlée que par les mouvements du soufflet. Ces sons ne sont pas sensibles au toucher. Pour les autres sons, voyez aussi la section "Orchestra Bass/Chord Touch" à la p. 48.

Vous pouvez changer le volume du son d'orchestre des basses ou des accords s'il est trop fort (ou pas assez) par rapport aux autres sections. Voyez "Orchestra Bass Level, Orchestra Chord Level, Orchestra Free Bass Level" à la p. 46.

Couper la section de basses et/ou d'accords

1. Pour couper une section main gauche que vous ne voulez entendre, maintenez un des 7 registres enfoncé durant un moment. La section en question doit être assignée aux registres associés. Voyez les pages précédentes pour savoir quelle section peut être coupée.

Quand vous coupez la section de basses ou d'accords, elle continue à transmettre des messages MIDI.

1. Pour réactiver une section coupée, appuyez brièvement sur un de ses registres.

Jouer avec sons de batterie/percussion

Le FR-3x vous permet de produire des sons de batterie et de percussion avec les boutons de basses et d'accords et de piloter simultanément ces deux sections.

En mode basses libres ou basses libres orchestrales, cette fonction n'est pas disponible.

1. Pour ajouter des sons de batterie/percussion à la section de basses et d'accords (ou pour les supprimer), maintenez le registre [ORGAN/ORCHESTRA] enfoncé et appuyez sur le registre main droite [6] (DRUMS).

L'écran affiche le numéro du dernier kit de batterie ("drums") sélectionné ("d-x" où "x" est un numéro) ou "drums off" ("drums off") si la fonction de batterie/percussion est coupée.

Si vous maintenez [ORGAN/ORCHESTRA] enfoncé plus de 2 secondes sans actionner d'autre registre, le FR-3x passe en mode de démonstration. Dans ce cas, appuyez de nouveau sur [ORGAN/ORCHESTRA] pour quitter ce mode et recommencez l'opération 1.

2. Jouez sur le clavier main gauche pour écouter les leçons de batterie et de percussion.

Ces sons s'ajoutent à la partie d'accordéon ou orchestrale que vous jouez.

Voyez page 45 pour savoir comment changer de kit de batterie.

Lessons de batterie/percussion restent actifs si vous sélectionnez un son d'orchestre en mode Bass-to-Treble.

Jouer uniquement les notes de basses de la main gauche (mode free bass)

En mode de basses libres, tous les boutons du clavier main gauche, y compris les boutons d'accords, produisent des notes de basses.

Les nombres montrés ici ne figurent pas sur les registres mêmes. Nous les avons ajoutés à titre de référence.

Le chiffre central à l'écran se met à clignoter pour indiquer que le mode basses libres est activé.

S'il ne clignote pas, vous n'êtes pas (plus) en mode basses libres.

Pour savoir comment assigner les boutons aux notes de basses libres, voyez page 52.

3. Actionnez à nouveau simultanément les trois registres "FREE BASS" pour retourner au mode de basses standard.

Sélection de sons orchestraux en mode de basses libres

1. Pour passer en mode de basses libres, appuyez simultanément sur les trois registres main gauche intitulés "FREE BASS".
2. Appuyez simultanément sur les trois registres intitulés "ORCH FREE BS".

Le chiffre central clignotant affiché à l'écran indique le dernier son orchestral pour les basses libres et est doté d'un point.

Le point indique que vous avez besoin d'un son d'orchestre pour les basses libres. Le numéro clignote pour indiquer que vous êtes en mode basses libres.

1. Appuyez sur l'un des 7 registres main gauche pour désirer un son.

Ce mode vous permet de choisir lessons suivants:

Sons 'ORCH FREE BS'
1*	Trombone	5*	Perc Organ
2*	Clarinet	6	Ac Guitar
3*	Oboe	7	Ac Piano
4*	Flute*

Les rangées d'accords de la section de basses et d'accords produit le son d'orchestre choisi. (Les boutons de basses, par contre, continuent à produire le son d'accordéon sélectionné.)

La dynamique des sons indiqués par un astérisque (*) ne peut être contrôlée que par les mouvements du soufflet. Ces sons ne sont pas sensibles au toucher. Pour les autres sons, voyez aussi la section "Orchestra Bass/Chord Touch" à la p. 48.

1. Pour quitter ce mode, appuyez simultanément sur les trois registres "FREE BASS".

Vous pouvez changer le volume du son d'orchestre des basses libres s'il est trop fort (ou pas assez) par rapport aux autres sections. Voyez "Orchestra Bass Level, Orchestra Chord Level, Orchestra Free Bass Level" à la p. 46.

9. Utiliser le lecteur audio du fr-3x

Le FR-3x peut reproduire des fichiers audio en format mp3 ou WAV directement sur une mémoire USB branchée à son port USB. Vous trouverez une description des fichiers reconnus dans la section "Fichiers audio" à la p. 10.

Copier des fichiers audio sur mémoire USB

Pour pouvoir dire des fichiers audio (mp3 ou WAV) avec le FR-3x, il faut les copier du disque dur de votre ordinateur sur une mémoire USB pouvant être branchée au FR-3x.

Le FR-3x ne peut dire que les fichiers se trouvant au niveau hiérarchique le plus élevé de la mémoire USB (au même niveau que d'éventuels dossiers contenus par la mémoire USB). Ne copiez jamais les fichiers audio dans un dossier si vous voulez les dire avec le FR-3x.

Astuce pour le nom des fichiers audio

Le FR-3x n'affiche que les trois premiers caractères du nom des fichiers audio. Si la mémoire USB contient plusieurs fichiers dont les trois premiers caractères sont identiques, nous vous conseillons de renommer ces fichiers sur ordinateur en ajoutant un numéro à leur nom.

Voici un exemple : si la mémoire USB contient un fichier appelé "Amazing Grace. wav" et un autre appelé "Amazing. mp3", vous pourriez les renommer de la façon suivante pour les désigner :

1Amazing Grace. wav

2Amazing. mp3

Brancher une mémoire USB optionnelle

1. Déposez le FR-3x et retournez-le.
2. Retirez le coussin placé entre le clavier main droite et le soufflet pour accéder au port USB du FR-3x.

Le port USB du FR-3x est situé à côté du compartiment à piles.

1. Appuyez sur les deux côtés du couvercle du compartment USB (sur les mentions "PRESS TO OPEN") et ouvrez le couvercle.

Le compartiment permet d'accueillir une mémoire USB.

1. Insérez une mémoire USB dans le port.

La mémoire USB ne peut être branchée que dans un sens. Insérez la mémoire USB sans exercer de force excessive.

Utilisez une mémoire USB vendue par ROLAND. Nous ne pouvons pas garantir le fonctionnement si vous utilisez une autre mémoire USB.

1. Refermez le couvercle du compartiment USB.

Lire des fichiers audio

1. Insérez une mémoire USB (en option) dans le port USB du FR-3x (voyez plus haut).

Le FR-3x charge automatiquement le premier fichier audio par ordre alphabétique parmi ceux qu'il détecte au niveau principal de la mémoire USB.

1. Maintenez le registre [ORGAN/ORCHESTRA] enforcé et appuyez sur le registre [0] pour lancer la lecture.

La lecture du fichier audio nécessite de commencer et l'écran affiche les trois premiers caractères du nom du fichier audio ainsi que trois points clignotant de gauche à droite:

Ces points "défilant" (clignant successivement de gauche à droite) indiquent que la lecture est en cours.

(Dans l'exemple ci-dessus, l'écran affiche les trois premiers caractères du fichier appelé "Amazing Grace. wav".)

Le FR-3x n'affiche que les trois premiers caractères du nom des fichiers audio. Voyez la section "Astuce pour le nom des fichiers audio" à la p. 34 pour savoir comment désigner les fichiers.

Voyez page 70 pour savoir comment le FR-3x affiche les caractères du nom du fichier sélectionné.

Si vous maintenez [ORGAN/ORCHESTRA] enfoncé plus de 2 secondes sans actionner d'autre registre, le FR-3x passe en mode de démonstration. Dans ce cas, appuyez de nouveau sur [ORGAN/ORCHESTRA] pour quitter ce mode et recommencez l'opération 2.

1. Si vous utilisez un fichier audio comme accompagnement, jouez sur le FR-3x comme vous le feriez normalement.
2. Pour interrompre la lecture du fichier audio, maintenez le registre [ORGAN/ORCHESTRA] enforcé et appuyez sur le registre [0].

La lecture du fichier audio s'arrête et les trois points clignotent simultanément.

Quand la lecture est interrompue, les trois points clignotent simultanément.

1. Pour retourner au début du morceau en cours, maintenez le registre [ORGAN/ ORCHESTRA] enfoncé et appuyez sur le registre [9].

Appuyez simultanément sur les registres [9] (F) et [0] (F) pour afficher le nom du fichier audio sélectionné.

Sélectionner un fichier audio

Comme nous l'avons dit plus haut, le FR-3x charge automatiquement le premier fichier audio qu'il détecte sur la mémoire USB. Pour désirer un autre fichier, effectuez les opérations suivantes.

1. Maintenez le registre [SET] enfoncé pour passer en mode PARAMETER.

L'écran affiche le nom du paramètre sélectionné en dernier lieu.

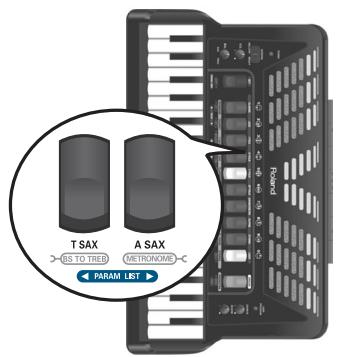

1. Si nécessaire, utilisez le registre [3] ou [4] (PARAM LIST) pour sélectionner le paramètre suivant:

Appuyez simultanément sur les registres [3] et [4] (PARAM LIST) pour sélectionner le premier paramètre, "AUD".

1. Utilisez le registre [1] (VALUE) ou [2] (VALUE) pour sélectionner le fichier audio choisi.

(Dans l'exemple ci-dessus, l'écran affiche les trois premiers caractères du fichier "Scarborough.mp3".) L'écran affiche les trois premiers caractères du nom du fichier choisi. Si vous sélectionnez un autre fichier audio durant la lecture du fichier précédent, le lecteur audio s'arrête. Voyez page 70 pour savoir comment le FR-3x affiche les caractères du nom du fichier sélectionné. Lancez la lecture pour vérifier que vous avez choisi le bon fichier audio ([ORGAN/ORCHESTRA] + [0]).

Les fichiers audio sont affichés selon l'ordre suivant : chiffres, lettres majuscules, lettres minuscules.

Vous ne pouvez sélectionner des fichiers audio qu'au niveau principal de la mémoire USB. Les fichiers se trouvant dans des dossiers sont inaccessibles.

1. Appuyez sur le bouton [SET] pour quitter le mode PARAMETER du FR-3x.

Régler le niveau de la lecture

1. Maintenez le registre [SET] enfoncé pour passer en mode PARAMETER.

L'écran affiche le nom du paramètre sélectionné en dernier lieu.

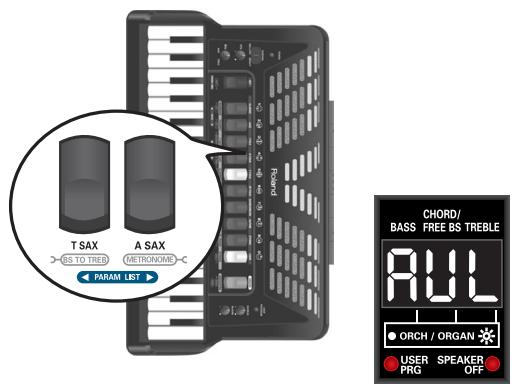

1. Utilisez le registre [3] ou [4] (PARAM LIST) pour sélectionner le paramètre suivant:

Appuyez simultanément sur les registres [3] et [4] (PARAM LIST) pour sélectionner le premier paramètre, "AUD".

1. Utilisez le registre [1] (VALUE) ou [2]

(VALUE) pour régler le niveau de la lecture.

Plage de réglage: OFF, 1~10. Si vous sélectionnez "OFF", le fichier audio est inaudible.

1. Appuyez sur le registre [SET] pour quitter le mode PARAMETER du FR-3x.

10. Autres fonctions pratiques

Ce chapitre décrit des fonctions comme le métronome, la transposition et l'accord musette.

Exercices avec le métronome

Le FR-3x contient un métronome qui peut venir à point quand vous vous exercez à jour de nouveaux morceaux ou durant vos cours d'accordéon.

1. Pour lancer ou arrêter le métronome, maintenez le registre [ORGAN/ORCHESTRA] enfoncé et appuyez sur le registre [4] (metronome)

L'écran affiche brievement "Str" (Start) ou "StP" (Stop) pour indiquer l'état du métronome.

Voyez les sections "Métrique du métronome" à la p. 47, "Tempo du métronome" à la p. 46 et "Volume du métronome" à la p. 47 pour savoir comment régler la métrique, le tempo et le volume du métronome.

Si vous maintenez [ORGAN/ORCHESTRA] enfoncé plus de 2 secondes sans actionner d'autre registre, le FR-3x passe en mode de démonstration. Dans ce cas, appuyez de nouveau sur [ORGAN/ORCHESTRA] pour quitter ce mode et recommencez l'opération 1.

Si le métronome ne démarre pas, vérifie le réglage "Fonction métronome" à la p. 53. Il doit être réglé sur "1".

Transposition du clavier

Vous pouvez transposer le clavier pour jouer un morceau dans une autre tonalité ("Key"). Si vous accompagnez un chanteur, vous pouvez utiliser la fonction de transposition pour choisir une tonalité convenant au chanteur sans devoir changer votre jeu.

Vous pouvez transposer le clavier par demi-tons. Voyez "Transposition" à la p. 45 pour savoir comment régler l'intervalle de transposition.

Accord musette

Le registre main droite d'un accordéon peut comprendre 2 ou même 3 lames qui sont généralement accordées différemment pour produire un son plus riche (l'effet musette). Une lame est accordée légèrement au-dessus et l'autre légèrement en dessous de la hauteur correcte (la troisième, si elle existe, est accordée "comme il faut").

Voyez la section "Accord Musette" à la p. 45 pour savoir comment désirer un accord musette.

L'accord musette ("Musette Detune") n'affecte que les registres utilisant la lame 8'.

Coupure des haut-parleurs internes

Quand le FR-3x est branché à un système d'amplification externe, il peut être pratique de couper ses haut-parleurs internes. En plus, cela prolonge la durée de vie des piles.

Voyez la section "Haut-parleurs" à la p. 55 pour savoir comment couper les haut-parleurs.

Le témoin SPEAKER OFF ci-dessous s'allume quand les haut-parleurs sont coupés.

11. Sauvegarder vos réglages (programme utiliser)

Le FR-3x dispose de 10 mémoires de programmes utilisés pour conserver les réglages indiqués ci-dessous. Ces mémoires vous permettent de retrouver des réglages fréquemment utilisés d'une simple pression sur un bouton. Les programmes utilisés comprennent également "l'adresse" du dernier Set utilisé.

Les réglages suivants sont sauvegardés dans un programme utilisé:

Set	Numéro du Set en cours
Section main droite ('Treble')	Registre
	Réglage d'octave
	Mode Bass-to-Treble
Sons orchestraux	Registre
	Réglage d'octave
	Niveau
Orgue	Registre
	Réglage d'octave
	Niveau
Section de basses et d'accords	Registre
Basses orchestrales	Activation/coupure
	Registre
	Niveau
Accords orchestraux	Activation/coupure
	Registre
	Niveau
Basses libres orchestrales	Activation/coupure
	Registre
	Niveau
Mode Drum	Activation/coupure
	Numéro de batterie
	Niveau
Basses libres	Activation/coupure
	Registre

Sauvegarder les réglages en cours

Voici comment sauvegarder les réglages en vigueur.

1. Maintenez le bouton [USER PROGRAM] enfoncé pour passer en mode de sauvegarde.

L'écran affiche alors la mention clignotante "UP-".

Le témoin USER PRG sous l'écran s'allume pour indiquer que le FR-3x est en mode User Program.

Si vous voulez renoncer à la sauvegarde des réglages, appuyez sur le bouton [USER PROGRAM] pour quitter ce mode.

1. Appuyez sur le registre main droite ([1]~[0]) correspondant à la mémoire de programme utilisée voulue.

Le symbole "-" à droite de "UP" est remplacé par le numéro du programme utilisé choisi. Cela signifie que le FR-3x utilise les réglages que vous venez de sauvegarder. L'indication clignote à l'écran.

1. Appuyez une fois de plus sur le bouton [USER PROGRAM] pour quitter ce mode.

Le témoin USER PRG sous l'écran s'éteint pour indiquer que le FR-3x n'est plus en mode User Program. Le FR-3x retourne aux réglages en vigueur avant la sélection du mode User Program et l'écran affiche à nouveau la page principale.

Charger un programme utilisateur

Procédez comme suit pour charger un programme utilisateur:

1. Appuyez sur le bouton [USER PROGRAM].

L'écran affiche alors le message "UP-".

Le témoin USER PRG sous l'écran s'allume pour indiquer que le FR-3x est en mode User Program.

1. Appuyez sur le registre main droite ([1]~[0]) correspondant au programme utilisateur dont vous pouvez utiliser les réglages.

Le symbole "-" à droite de "UP" est remplacé par le numéro du programme utilisé choisi.

1. Jouez avec les nouveaux réglages.

Si nécessaire, vous pouvez changer de programme utilisateur (voyez l'objet 2 ci-dessus).

1. Appuyez une fois de plus sur le bouton [USER PROGRAM] pour quitter ce mode.

Le témoin USER PRG sous l'écran s'éteint pour indiquer que le FR-3x n'est plus en mode User Program. Le FR-3x retourne aux réglages en vigueur avant la sélection du mode User Program et l'écran affiche à nouveau la page principale.

Tant que le témoin USER PROGRAM est allumé sous l'écran, il est impossible de sélectionner des Sets.

Éditeur un programme utilisateurs

Vous pouvez aussi modifier des programmes utilisés.

1. Chargez le programme utilisé à éditer. Voyez "Charger un programme utilisé".
2. Maintenez le bouton [USER PROGRAM] enfoncé pour passer en mode d'édition de programme utilisé.

Le témoin USER PRG clignote. L'écran affiche la page principale indiquant les nombres des registres sélectionnés.

1. Effectuez les réglages.
2. Maintenez le bouton [USER PROGRAM] enfoncé pour passer en mode de sauvegarde.

L'écran affiche la mention clignotante "UPx" (le "x" désigne le programme utilisé édité).

Clignant

1. Effectuez une des opérations suivantes:
2. Pour remplaçer les réglages du programme utilisé, appuyez sur le registre main droite correspondant à son numéro.
3. Pour sauvegarder la nouvelle version du programme utilisé dans une autre mémoire, appuyez sur le registre main droite correspondant.

Vos réglages sont sauvegardés dans la mémoire de programme utilisé choisis.

1. Appuyez de nouveau sur le bouton [USER PROGRAM] pour quitter ce mode.

Le témoin USER PRG sous l'écran s'éteint pour indiquer que le FR-3x n'est plus en mode User Program. Le FR-3x retourne aux réglages en vigueur avant la sélection du mode User Program et l'écran affiche à nouveau la page principale.

Tant que le témoin USER PRG sous l'écran clignote, vous pouvez sélectionner un autre Set.

12. Gestion des données via le port USB du fr-3x

Le FR-3x vous permet de sauvegarder et d'importer des réglages de programmes utilisés sur/vers une mémoire USB optionnelle branchée au port USB. Vous pouvez aussi importer des Sets et de nouveaux sons copiés sur mémoire USB à partir d'un ordinateur. Les Sets et les sons sont sauvegardés en mémoire interne.

Sauvegarder les programmes utilisateur sur mémoire USB (en option)

Vous pouvez archiver le contenu des 10 mémoires de programmes utilisateur du FR-3x (extension de fichier ".UP3") sur une mémoire USB disponible en option.

Branchez la mémoire USB avant de poursuivre.

1. Branchez une mémoire USB disponible en option au FR-3x. Voyez page 34.
2. Maintenez le registre [SET]. L'écran affiche le nom du paramètre sélectionné en dernier lieu.
3. Utilisez les registres main droite [3] ou [4] (PARAM LIST) pour sélectionner "SAU" (Save).

1. Utilisez les registres main droite [1] ou [2] (VALUE) pour afficher le nombre de fichier dans lequel les données seront sauvegardées.

L'écran affiche le numéro du premier fichier vide de la mémoire USB.

Le FR-3x utilise des numéros comme noms de fichiers pour sauvegarder les programmes utilisateur sur mémoire USB. Il ne peut pas afficher les numéros des fichiers résidents déjà sur la mémoire USB.

1. Appuyez sur le registre main droite [7] (ENTER).

L'écran affiche "Write" ("Write", sauvegarde) puis "Done" ("Done", terminé). Le FR-3x retourne ensuite à la page principale.

Charger des programmes utilisés d'une mémoire USB (en option)

Vous pouvez charger 10 programmes utilisés d'une mémoire USB dans la mémoire interne du FR-3x.

Branchez la mémoire USB avant de poursuivre.

1. Branchez une mémoire USB en option au FR-3x.

Voyez page 34.

1. Maintenez le registre [SET] enfoncé.

L'écran affiche le nom du paramètre sélectionné en dernier lieu.

1. Utilisez les registres main droite [3] ou [4] (PARAM LIST) pour sélectionner "UPG" (User Program).

1. Choisissez le numéro du fichier contenant les programmes à charger avec les registres main droite [1] et [2] (VALUE). L’écran affiche --- au lieu d’un numéro.
2. Appuyez sur le registre main droite [7] (ENTER) pour charger les programmes utilisateur.

L'écran affiche "Iod" ("Load", chargement) puis "don" ("Done", terminé). Le FR-3x retourne ensuite à la page principale.

Charger des sets utilisés d'une mémoire USB (en option)

Le FR-3x vous permet de copier des Sets individuels d'une mémoire USB dans les quatre mémoires de Set "USER" internes. Les fichiers de Set (portant l'extension ".ST3") doivent d'abord être copiés au niveau principal d'une mémoire USB pour pouvoir être chargés dans les mémoires "USER" du FR-3x.

Branchez la mémoire USB avant de poursuivre. Voyez "Brancher une mémoire USB optionnelle" à la p. 34.

1. Maintenez le registre [SET] enforcé.

L'écran affiche le nom du paramètre sélectionné en dernier lieu.

3. Choisissez le nombre du fichier contenant le set à charger avec les registres main droite [1] et [2] (VALUE)

Si la mémoire USB ne contient aucun fichier de Set, l'écran affiche "---" au lieu d'un numéro.

4. Appuyez sur le registre main droite [7] (ENTER) pour confirmer votre choix.

Le FR-3x vous propose la mémoire "USER" "1" comme destination pour le fichier de Set.

6. Appuyez sur le registre main droite [7] (ENTER) pour charger le set.

L'écran affiche "Iod" ("Load", charger), puis "don" ("Done", terminé) pour indiquer que le chargement a été effectué. Le FR-3x retourne ensuite à la page principale.

Voyez la section "Sélection de Sets" à la p. 25 pour savoir comment charger les réglages d'un Set utilisé.

Charger de nouveaux sons d'une mémoire USB (en option)

Le FR-3x vous permet d'ajouter de nouveaux sons aux sons internes. Les nouveaux sons (des fichiers portant l'extension ".B13") doivent être copiés au niveau principal d'une mémoire USB pour pouvoir être chargés par le FR-3x. "Charger" signifie que ces sons sont copiés dans une mémoire interne permanente. Vous disposez pour cela de deux zones de mémoires ("1" et "2").

Branchez la mémoire USB avant de poursuivre. Voyez "Brancher une mémoire USB optionnelle" à la p. 34.

1. Maintenez le registre [SET] enforcé.

L'écran affiche le nom du paramètre sélectionné en dernier lieu.

4. Appuyez sur le registre main droite [7] (ENTER) pour confirmer votre choix.

Le FR-3x vous propose la zone de mémoire "1" comme destination pour le fichier.

6. Appuyez sur le registre main droite [7] (ENTER) pour charger la série de sons. l'écran affiche "load" pour indiquer que le chargement est en cours (il peut prendre 1,5 minutes). l'écran affiche "done" pour indiquer que le chargement est terminé.

Vous ne pouvez utiliser les nouveaux sons que si vous chargez et sélectionnez également le Set utilisateur associé.

Importer les réglages d'un modèle de FR-3 antérieur

Cette fonction permet de charger des blocs de données MIDI provenant d'un V-Accordion FR-3 ou FR-3b à partir du niveau principal d'une mémoire USB.

ATTENTION! Les réglages chargés avec la fonction "OLD" remplacent tous les réglages internes du FR-3x.

Préparation du fichier

Voici ce qu'il faut faire avec le FR-3 :

Si vous avez déjà archivé les réglages du FR-3 qui vous intéressent, vous n'avez plus qu'à vérifier que le fichier contenant ces réglages a été sauvegardé sous forme de fichier standard MIDI et que son nom et son extension sont bien conformes au format nécessaire (trois chiffres + extension ".mid").

• Branchez le FR-3 à un ordinateur ou à une interface MIDI de l'ordinateur.
• Utilisez un logiciel séquenceur et la fonction "Bulk Dump" du FR-3 ("dMP") pour transmettre ses réglages à l'ordinateur.

Voyez la documentation du FR-3 et de votre logiciel séquenceur pour en savoir davantage.

• Sauvegardez la série qui en résultat sous forme de fichier standard MIDI (avec l'extension ".mid").

Le nom du fichier ne peut contenir que trois chiffres suivis de l'extension ("001.mid", par exemple). - Débranchez la mémoire USB de l'ordinateur et branchez-la au FR-3x (voyez "Brancher une mémoire USB optionnelle" à la p. 34).

1. Maintenez le registre [SET] enforcé.

L'écran affiche le nom du paramètre sélectionné en dernier lieu.

3. Utilisez les registres main droite [1] et [2] (VALUE) pour sélectionner le numéro du fichier à charger de la mémoire USB.

Si la mémoire USB ne contient aucun fichier d'archive, l'écran affiche "---" au lieu d'un numéro.

4. Appuyez sur le registre main droite [7] (ENTER) pour charger le fichier d'archive.

L'écran affiche "lod" ("Load", charger), puis "don" ("Done", terminé) pour indiquer que le chargement a été effectué. Le FR-3x returne ensuite à la page principale.

13. Autres réglages

Le FR-3x dispose d'un mode qui vous permet d'effectuer divers réglages et opérations. Vous trouvez ci-dessous une liste des paramètres disponibles dans ce mode.

Affichage	Nom entier	Plage de réglage	Par défaut	Voyez page
AUD	Nom de fichier audio	(nom de fichier, 3 caractères)	-	p. 35 *3
AUL	Niveau audio	OFF, 1~10	8	p. 36
dEt	Accord Musette	OFF, 0~15	(Variable)	p. 45
EUn	Diapason	15.7~40.0~64.3	40.0	p. 45 *1
ErP	Transposition	-6~0~5	0	p. 45 *1
drS	Drum Set	1~8	1	p. 45
drL	Niveau de la batterie	Low, Med, Hi, -40~Std~+40	Std	p. 45
DL	Orchestra Level	-40~Std~+40	Std	p. 46
BGL	Organ Level	-40~Std~+40	Std	p. 46
BbL	Orchestra Bass Level	-40~Std~+40	Std	p. 46
OCL	Orchestra Chord Level	-40~Std~+40	Std	p. 46
OFL	Orchestra Free Bass Level	-40~Std~+40	Std	p. 46
brn	Bruit de valves (main droite)	Off, -40~Std~+40	Std	p. 46
bbn	Bruit de boutons de basses	Off, -40~Std~+40	Std	p. 46
brG	Bass Reed Growl	Off, -40~Std~+40	Std	p. 46
Fbn	Bruit de boutons de basses libres	Off, -40~Std~+40	Std	p. 46
FrG	Free Bass Reed Growl	Off, -40~Std~+40	Std	p. 46
πEP	Tempo du métronome	20~250	120	p. 46
πES	Métrique du métronome	1~8	1	p. 47
rL	Volume du métronome	OFF, 1~127	80	p. 47
rEU	Type de réverbération	1~8	6	p. 47
CHR	Type de chorus	1~8	7	p. 47
Bt	Orchestra Touch	1~10	6	p. 47
ObE	Orchestra Bass/Chord Touch	1~10	8	p. 48
bLC	Courbe de réponse du soufflet	1~8	6	p. 48
SIE	Ouverture stéreo	-63~--1, nAt, FUL	-15	p. 48
erl	Mode main droite	1~6	1	p. 48 *2
Fbn	Mode basses libres	1~5	1	p. 51
bCa	Mode basses & accordis	1~6	1	p. 53
aFn	Fonction métronome	1, 2	1	p. 53
FnS	Boutons de fonction	Off, On	Off	p. 53
RPO	Mise hors tension automatique	Off, 1~3	1	p. 55
SP	Haut-parleurs	Off, On	On	p. 55 *1
BLR	Output Level Attenuation	-12, -6, Off	Off	p. 55
USR	Chargement de Set utiliser	000~999	-	p. 41 *3
UPG	Chargement de programme utiliser	000~999	-	p. 40 *3
Snd	Chargement de sons	000~999	-	p. 41 *3
QLd	Compatibilité FR-3	000~999	-	p. 42 *3
SAU	Sauvegarde de programme utiliser	000~999	-	p. 41 *3

Les paramètres "éni", "Fbn" et "bcn" ne sont pas initialisés lors du chargement des réglages d'usine.

Ce paramètre est initialisé à la mise hors tension du FR-3x.

Il s'agit de fonctions.

*2 Uniquement sur le FR-3x avec clavier à boutons

Remarque importante sur la sauvegarde des réglages

La mémoire interne du FR-3x mémorise vos réglages jusqu'à la mise hors tension du FR-3x. Durant l'édition, vous n'avez donc pas besoin de sauvegarder vos réglages.

N'oubliez pas, cependant, que tous vos réglages sont perdus à la mise hors tension du FR-3x, notamment quand le FR-3x est mis hors tension automatique avec la fonction "Mise hors tension automatique".

Sauvegardez donc vos réglages dès que vous êtes certain de pouvoir les conserver.

1. Maintenez le registre [SET] enforcé pour passer en mode parameter.

L'écran affiche le nom du paramètre sélectionné en dernier lieu.

2. Utilisez le registre [3] ou [4] (PARAM LIST) pour sélectionner un paramètre.

(Ici, nous avons sélectionné le paramètre "Orchestra Chord Level".)

Appuyez simultanément sur les registres [3] et [4] (PARAM LIST) pour sélectionner le premier paramètre, "AUd".

3. Utilisez le registre [1] (VALUE) ou [2] (VALUE) pour régler la valeur.

Pour retrouver le réglage sauvegardé en dernier lieu pour ce paramètre, appuyez simultanément sur les registres [1] et [2].

Sinon, sauvegardez vos changements.

2. Appuyez sur le registre [2] (VALUE) pour sauvegarder vos réglages.

L'écran se présente alors comme ceci :

Si vous ne voulez pas sauvegarder les réglages, appuyez sur [1] (VALUE). L'écran affiche brievement le message "no".

3. Appuyez sur le registre [7] (ENTER) pour confirmer votre choix.

Les réglages sont sauvegardés en mémoire interne et l'écran affiche brièvement "y. e. s." (les trois points clignotent), puis "don" quand la sauvegarde est terminée.

L'écran retourne ensuite à la page principale.

Nom de fichier audio

Ce paramètre permet de sélectionner le fichier audio à. Voyez "Sélectionner un fichier audio" à la p. 35.

Réglage	(nom de fichier, 3 caractères)
	Réglage par défaut: —

Vous ne pouvez sélectionner des fichiers audio qu'au niveau principal de la mémoire USB. Les fichiers se trouvant dans des dossiers sont inaccessibles.

Niveau audio

Ce paramètre permet de régler le volume du fichier audio. Voyez "Régler le niveau de la lecture" à la p. 36.

Réglage	OFF, 1~10
	Réglage par défaut: 8

Accord musette

Ce paramètre permet de régler le type d'accord. Voyez "Accord musette" à la p. 37 pour en savoir plus. Vous avez le choix entre les types d'accords suivants

Si "OFF" est affiché, il est impossible de désaccorder (changer l'accord) du registre sélectionné.

L'accord musette n'effetue que les registres utilisant plus d'une lame 8'.

Diapason

Ce paramètre permet de régler le diapason du FR-3x, ce qui peut être nécessaire quand vous jouez avec des instruments acoustiques difficiles à accorder. Réglage "440.0Hz". Le diapason du FR-3x peut être réglé dans une plage de ±50 cents.

Réglage	15.7~64.3 (415.7~464.3Hz)
	Réglage par défaut: 40.0 (440.0Hz)

L'écran n'affiche que les trois derniers chiffres. Le réglage "464.3" est donc affiché comme suit: "64.3".

Transposition

Ce paramètre vous permet de transposer toutes les sections du FR-3x. Voyez "Transposition du clavier" à la p. 37.

Réglage	-6~0~+5
	Réglage par défaut: 0

Ce paramètre permet de sélectionner les instruments de batterie/percussion que vous souhaitez utiliser avec la section de

basses et d'accords. Voyez aussi "Jouer avec dessins de batterie/percussion" à la p. 31.

Réglage	1~8
	Réglage par défaut: 1

Set	Type	Set	Type
1	Folk	5	Pop
2	Jazz	6	Orchestra
3	Tarantel	7	TR-909
4	Latin	8	Ethnic

Niveau de la batterie

Ce paramètre permet de régler le volume des sons de batterie.

Réglage	Low, Med, Hi, -40~Std~+40
	Réglage par défaut: Std

Select "Low" (bas), "Med" (moyen) ou "Hi" (haut) pour utiliser un réglage préprogrammé. Si vous sélectionnez une valeur, elle est ajustée à (ou soustraite de) la valeur standard ("Std").

Ce paramètre permet de régler le niveau des sons orchestraux. Vous pouvez l'utiliser pour régler la balance avec les sons d'accordéon.

Réglage	-40~Std--+40
	Réglage par défaut: Std

Il s'agit d'un paramètre relatif. Sa valeur est donc ajoutée à ou soustraite de la valeur standard ("Std").

Ce paramètre permet de régler le niveau des sons d'orgue. Vous pouvez l'utiliser pour régler la balance avec les sons d'accordéon.

Réglage	-40~Std~+40
	Réglage par défaut: Std

Il s'agit d'un paramètre relatif. Sa valeur est donc ajoutée à ou soustraite de la valeur standard ("Std").

Ces paramètres permettent de régler le niveau du son d'orchestre des sections de basses, d'accords et de basses libres.

Réglage	-40~Std--+40
	Réglage par défaut: Std

Bruit de valves (main droite)

Pour réussir le test d'authenticité, les sonorités électroniques doivent non seulement reproduire le timbre de base d'un son existant, mais aussi le comportement typique de l'instrument original. Dans le cas, il s'agirait du bruit de glissement de l'accordéon, par contre, produit des bruits de valves et de boutons, impossibles à supprimer d'un instrument acoustique.

Utilisez ce paramètre pour régler le niveau du bruit des valves simulées pour la section main droite.

Réglage	Off, -40~Std~+40
	Réglage par défaut: Std

Bruît de boutons de basses

Sur la plupart des accordés, vous pouvez jouer la partie de la main gauche avec des boutons. Ces boutons produisent un bruit typique quand ils sont enfin

Réglez le niveau du bruit avec ce paramètre.

Réglage	Off, -40~Std~+40
	Réglage par défaut: Std

Ce paramètre permet de simuler le bruit typique que fait une lame de basse juste avant d'arrêter complètement de vibrer

(une "flatulence musicale", en quelque sorte). Chaque membre de la famille des accords de produit son propre "grondement".

Réglez le niveau du grondement avec ce paramètre.

Réglage	Off, -40~Std~+40
	Réglage par défaut: Std

Bruit de boutons de basses libres

Sur la plupart des accordéons, vous pouvez jouer la partie de la main gauche avec des boutons. Ces boutons produisent un bruit typique quand ils sont enfoncés.

Réglez le niveau du bruit de boutons en mode basses libres ("Free Bass") avec ce paramètre.

Réglage	Off, -40~Std~+40
	Réglage par défaut: Std

Ce paramètre permet de simuler le bruit typique que fait une lame de basse juste avant d'arrêter complètement de vibrer

(une "flatulence musicale", en quelque sorte). Chaque membre de la famille des accords de produit son propre "grondement".

Réglez le niveau du grondement en mode basses libres avec ce paramètre.

Réglage	Off, -40~Std~+40
	Réglage par défaut: Std

Temps du métronome

Ce paramètre permet de régler le tempo du métronome. Voyez page 37 pour savoir comment activer le métronome.

Réglage	20~250
	Réglage par défaut: 120

Métrique du métronome

Ce paramètre permet de régler la métrique du métronome. Voyez page 37 pour savoir comment activer le métronome.

Réglage	1~8
	Réglage par défaut: 1

Les valeurs affichées à l'écran correspondent aux métriques suivantes :

Réglage	Métrique	Réglage	Métrique
1	1/4	5	5/4
2	2/4	6	6/4
3	3/4	7	6/8
4	4/4	8	9/8

Volume du métronome

Ce paramètre permet de régler le niveau du métronome. Voyez page 37 pour savoir comment activer le métronome.

Réglage	Off, 1~127
	Réglage par défaut: 80

Type de réverbération

Cet effet donne l'impression de jouer dans une salle de concert, une église ou une pièce. Il ajoute de la "profondeur" au son. Ce paramètre permet de définir le type produit par le processeur Reverb.

Réglage	1~8
	Réglage par défaut: 6

Ce paramètre est un programme "macro" qui rappelle des valeurs prédéfinies et appropriées pour tous les paramètres Reverb (réglés en usine). Options disponibles:

Réglage	Type	Signification
1	Room1	Ces réverbérations simulant celle d'une pièce. Elles produit une réverbération spacieuse et bien définie.
2	Room2
3	Room3
4	Hall1	Ces options simulant la réverbération d'une salle de concert et sont plus marquées que les réverbérations Room.
5	Hall2
6	Plate	Ce type d'effet simule une réverbération à plaque (effet de studio simulant la réverbération naturelle avec une plaque métallique).
7	Delay	Delay conventionnel produit des échos.
8	PanningDly	Ce type de delay spécial fait alter-ner les répétitions du son de gauche à droite. Cet effet convient pour une écoute stéreo.

Le niveau de réverbération global peut être réglé avec la commande [REVERB] en façade.

Type de chorus

Le chorus est un effet qui élargit l'image spatiale du son en l'enrichissant. Vous avez le choix parmi 8 types de chorus.

Ce paramètre est un programme

"macro" qui rappelle des valeurs prédéfinies et appropriées pour tous les paramètres Chorus (réglés en usine).

Réglage	1~8
	Réglage par défaut: 7

Options dispensables:

Réglage	Type	Signification
1	Chorus 1	Ces effets chorus conventionnels conférènt une impression d'espace et de profondeur au son.
2	Chorus 2
3	Chorus 3
4	Chorus 4
5	FBack Chr	Ce chorus génére un effet de type flanger et produit un son doux.
6	Flanger	Cet effetSONNE un peu comme un avion au décollage et à l'atterris-sage.
7	Short Delay	Delay (effet d'écho) avec un bref retard.
8	ShortDly FB	Delay court avec de nombreuses répétitions.

Le niveau de chorus global peut être réglé avec la commande [CHORUS] en façon.

Orchestra touch

Ce paramètre permet de spécifier la sensibilité au toucher du clavier main droite lorsqu'il produit les leçons orchestraux suivants:

Réglage	1~10
	Réglage par défaut: 6

Options dispensables:

Vous avez le choix entre trois courbes "fixes" qui ont toujours la même valeur, quelle que soit la force exercée sur les touches. "Low" signifie qu'une valeur BASSE est utilisée, "Med" représente une valeur intermédiaire et "High" une valeur élevée.

Avec un réglage "Low", une pression légère sur le clavier suffit pour produire un volume élevé. La courbe "High" correspond à la courbe de toucher offrant la réponse la plus précise. Elle nécessite une pression considérable pour jouer des notes fortissimo mais ce réglage permet de jouer avec un maximum d'expression. La courbe "Med" constitue une solution intermédiaire.

Ces courbes signifient que le son orchestral sélectionné utilise des valeurs de toucher fixes mais peut varier en fonction des mouvements du soufflet.

Avec l'option "Bellows", la dynamique de la section orchestrale varie en fonction des mouvements du soufflet et non de la pression exercée sur le clavier.

"Orchestra Touch" n'est pas disponible quand le paramètre "Courbe de réponse du soufflet" est réglé sur "Fixed Low", "Medium" ou "High".

Ce paramètre permet de spécifier la courbe de sensibilité au toucher des boutons de basse et d'accords lorsqu'ils produisent dessons de percussion orche

Réglage	1~10
	Réglage par défaut: 8

Options disponibles: Fixed Low, Fixed Medium, Fixed High, Low, Medium, High, Fixed L + Bellows, Fixed M + Bellows, Fixed H + Bellows, Bellows. Pour en savoir plus sur ces réglages, voyez "Orchestra Touch" à la p. 47.

"Orchestra Bass/Chord Touch" n'est pas disponible quand le paramètre "Courbe de réponse du soufflet" est réglé sur "Fixed Low", "Medium" ou "High".

Courbe de réponse du soufflet

Ce paramètre permet de spécifier la façon dont le FR-3x doit réagir aux mouvements du soufflet. Utilisez-le pour adapter le potentiel d'expressivité à notre style de jeu.

Réglage	1~8
	Réglage par défaut: 6

Options dispensables:

Réglage	Signification	Réglage	Signification
1	Fixed Low	5	Light
2	Fixed Medium	6	Standard
3	Fixed High	7	Heavy
4	X Light	8	X Heavy

Vous avez le choix entre trois courbes fixes qui ont toujours la même valeur, quelle que soit la force utilisée pour actionner le soufflet (pas de contrôle de dynamique). "Low" signifie qu'une valeur basse est utilisée, "Med" représente une valeur intermédiaire et "High" une valeur élevée.

"Light" signifie que même en actionnant doucement le soufflet, vous produisez un effet marqué. "X-Light" requiert encore moins d'efforts ("X" représentée "extra").

Standard

"Standard" correspond à une réponse normale.

"Heavy" produit une plus grande variété de nuances et "X-Heavy" est encore plus détaillé.

Ouverture stéréo

Nous avons tout particulièrement veillé à ce que les sons d'accordéon produit une image stéreo naturelle. Si la largeur

de l'image stéreo vous semble inconfortable (ou si vous préférez régler différemment les commandes Pan de votre console de mixage), vous pouvez utiliser ce paramètre pour réduire l'image stéreo.

Réglage	-63~−1, nAt, Ful
	Réglage par défaut: -15

"Ful" offre l'image stéréo la plus large.

"Nat" (naturelle) propose une ouverture stéreo normale.

"-63" correspond à une ouverture stéreo extrêmement étroite.

Toutes les autres valeurs représentent des diminutions intermédiaires de plus en plus marquées de l'ouverture stéréo.

Mode main droite (uniquement sur clavier à boutons)

Comme sur les accordéons, il existe différentes sortes d'instruments chromatiques dont l'agencement des boutons main droite varie.

Réglage	1~6
	Réglage par défaut: 1

Options dispensables:

Réglage	Signification	Réglage	Signification
1	C-Griff Europe	4	B-Griff Fin
2	C-Griff 2	5	D-Griff 1
3	B-Griff Bajan	6	D-Griff 2

Comme votre FR-3x est un instrument de musique

électronique, vous pouvez changer l'assignation des notes aux boutons en choisissant le prééréglage qui vous convient le mistroux. Vous n'effectuerez probablement ce réglage qu'une fois mais il est bon de savoir qu'il existe : cela vous permet de prêter votre FR-3x à un collègue venant d'un autre pays.

Voyez les illustrations aux pages 50 et 51 pour identifier le préréglage qui vous convient. Voyez le nom des notes (tous les Do sont sur fond gris) et vérifiez leur agencement, puis faites votre choix. Les nombres à côté des lettres indiquent l'octave. Les nombres sous les noms des notes correspondent aux nombres de note MIDI.

Vous avez peut-être remarqué que les boutons main droite sont en blanc (pour les notes sans altération) et en noir (pour les notes avec altérations, c.-à-d. # / ). Ces couleurs ne changent pas lorsque vous choisissez un autre système.

Le FR-3x est fourni avec des boutons noirs et blancs supplémentaires. Vous pouvez utiliser ces boutons supplémentaires pour adapter les boutons noirs et blancs du clavier main droite au mode Treble choisi.

Retirez d'abord le bouton à remplacer en le tournant dans le sens inverse des aiguilles d'une montre puis installez le nouveau bouton en le vissant dans le sens des aiguilles d'une montre.

Ce paramètre n'est pas initialisé lors du chargement des

réglages d'usine (page 64).

Mode main droite (1/2)

Mode basses libres

Ce paramètre permet de choisir le système de notes utilisé en mode basses libres ("Free Bass"). Comme nous l'avons

déjà souligné, il existe un grand nombre de variétés d'accordés. Il en va de même pour les systèmes de basses libres.

Réglage	1~5
	Réglage par défaut: 1

Options dispensables:

Le FR-3x propose les 5 modes les plus populaires (voyez l'illustration page 52). Le système sélectionné ici n'est utilisé que quand vous activez le mode basses libres du FR-3x. Il n'a donc aucune incidence sur le mode basses (main gauche) "normal".

Le FR-3x est livré avec plusieurs capuchons de référence conçus pour vous aider à localiser les boutons de basse sans les regarder. Voyez aussi page 30.

Ce paramètre n'est pas initialisé lors du chargement des réglages d'usine (page 64).

Mode basses fréquences

(C3= numéro de note 48)

Les noms des notes sur les boutons de basses correspondant aux numéros des notes MIDI. La plage de notes de la partie de basses s'étend sur 1 octave.

La tessiture réelle change en fonction du type de lame et du jeu.

Ce paramètre permet de définir le nombre de rangées de boutons disponibles pour jouer des notes de basses. Le

Le réglage par défaut est de 2 rangées de boutons de basses et 4 rangées de boutons d'accords.

Réglage	1~6
	Réglage par défaut: 1

Options dispensables:

Le réglage par défaut est de 2 rangées de boutons de basses et 4 rangées de boutons d'accords.

Avec cette option, vous gagnez 20 boutons de basses (soit une rangée entière) mais vous perdez les boutons d'accords diminués ("dim").

"A-7th" et "B-7th" signifient que la 6ème rangée d'accords joue des accords de septième ("7") ne contenant pas la quinte.

Pour un accord C7, vous entendez donc Mi-Sol-Sib (mais pas le Do). "A-7th" et "B-7th

Les options "A-5dim" et "B-5dim" signifient que ces accords de septième ne contiennent pas la fondamentale. Un accord C7 est donc produit avec les notes Mi-Sol-Sib (mais sans le Do). "A-5dim" et "B-5dim

Cette option inverse le réglage "B-7th" (de droite à gauche) pour que la note C3 passe de la 9ème à la 12ème position.

Le FR-3x est livré avec plusieurs capuchons de référence conçus pour vous aider à localiser les boutons de basses et d'accords sans les regarder. Voyez aussi page 30.

Ce paramètre n'est pas initialisé lors du chargement des réglages d'usine (page 64).

Fonction métronome

Ce paramètre vous permet de désactiver la fonction sélectionnée quand vous maintenez le registre [ORGAN/ORCHESTRA]

enforcé et appuyez sur le registre main droite [4] (METRONOME). Voyez "Exercices avec le métronome" à la p. 37.

Réglage	1, 2
	Réglage par défaut: 1

Options dispensables:

Réglage	Signification
1	Metronome
2	MIDI Start/Stop

Métronome

Sélectionnez ce réglage pour profiter du métronome interne.

Ce réglage vous permet d'utiliser la combinaison de registres comme télécommande MIDI pour lancer et arrêter la reproduction sur un séquenceur externe ou un module arrangeur.

Boutons de fonction

Ce paramètre vous permet d'utiliser les boutons de basses les plus proches du logo du FR-3x pour sélectionner ou piloter

terminer les fonctions voulues. Quand ce paramètre est réglé sur "On", les boutons en question ne produisent plus de notes ou d'accords.

Réglage	OFF, On
	Réglage par défaut: OFF

[1] [6]

Par défaut, les boutons ont les réglages d'usine suivants:

Bouton de basses	Fonction	Bouton de basses	Fonction
1	Pitch Down	4	Brake Off
2	Pitch Up	5	Brake On
3	Modulation	6	Rotary Slow/ Fast

Mise hors tension automatique

Ce paramètre permet de déterminer le temps que patiente le FR-3x avant de conclure que vous n'avez plus besoin de ses services.

Réglage	OFF, 1~3
	Réglage par défaut: 1

Options dispensables:

Réglage	Signification	Réglage	Signification
OFF	Déactivé	2	15 minutes
1	10 minutes	3	20 minutes

AVERTISSEMENT: Les changements non sauvegardés sont perdus lorsque le FR-3x se met hors tension de cette façon. Sauvegardez aussi vite que possible tous les réglages auxquels vous tenez (page 44).

Haut-parleurs

Quand le FR-3x est branché à un système d'amplification externe lors d'un concert, par exemple, il peut être pratique

que de couper ses haut-parleurs internes pour économiser les piles. Voyez aussi "Coupure des haut-parleurs internes" à la p. 37.

Réglage	OFF, On
	Réglage par défaut: On

Avec le réglage "OFF", les haut-parleurs internes sont coupés. Avec le réglage "On", les haut-parleurs internes sont actifs.

Le FR-3x dispose d'une fonction d'atténuation de niveau vous permettant d'adapter le niveau de sortie à l'appareil audio auquel vous pouvez le brancher. La d'atténuation est exprimée en dB.

Réglage	-12, -6, OFF
	Réglage par défaut: OFF

Ce paramètre est sans effet sur les haut-parleurs internes du FR-3x.

Autres fonctions

Les fonctions suivantes sont décrites dans le chapitre "Gestion des données via le port USB du FR-3x" à la p. 40.

Chargement de set utilisateur

Cette fonction permet de charger des Sets d'une mémoire USB dans une des quatre mémoires utilisateur internes.

Voyez "Charger des Sets utilisateurs d'une mémoire USB (en option)" à la p. 41.

Chargement de programme utilisateur

Cette fonction permet de charger les réglages de 10 programmes utilisateurs d'une mémoire USB (à condition que

vous ayez déjà sauvegardé des programmes utilisateurs sur cette mémoire USB). Voyez aussi "Charger des programmes utilisateurs d'une mémoire USB (en option)" à la p. 40.

Chargement de sons

Cette fonction permet d'ajouter de nouveaux sons aux sons originaux du FR-3x. Voyez "Charger de nouveaux

sons d'une mémoire USB (en option)" à la p. 41 pour en savoir plus.

- Compatibilité fr-3

Cette fonction permet d'importer les réglages d'un V-Accordion FR-3.

Voyez "Importer les réglages d'un modèle de FR-3 antérieur" à la p. 42 pour en savoir plus.

Sauvegarde de programme utilisateurs

Cette fonction permet de sauvegarder le contenu de toutes les mémoires User Program sur une mémoire USB

(disponible en option) branchée au port USB. Voyez "Sauvegarder les programmes utilisés sur mémoire USB (en option)" à la p. 40.

14. Connexion d'appareils MIDI

En branchant un appareil MIDI externe et en échangeant des données musicales, vous pouvez piloter un appareil à partir de l'autre. Vous pouvez, par exemple, jouer avec les sons d'autres instruments, changer de son ou recevoir des données MIDI d'un séquenceur externe pilotant votre FR-3x.

MIDI en deux mots

MIDI, le sigle de "Musical Instrument Digital Interface", est une norme permettant d'échanger des données de jeu avec des instruments de musique électroniques ou des ordinateurs. Cette prise peut être utilisée pour brancher le FR-3x à un appareil externe afin d'élargir encore ses possibilités.

Connexion d'un appareil MIDI externe au fr-3x

Le FR-3x n'a qu'une prise MIDI qui peut être utilisée pour transmettre des données MIDI ("OUT") ou les recevoir ("IN").

1. Régalez le volume au minimum sur le FR-3x et sur l'appareil MIDI à brancher.

2. Utilisez un cable MIDI (vendu séparation) pour relier les prises MIDI.

Connexion pour transmettre des données MIDI à un dispositif externe:

Connexion pour recevoir des données MIDI d'un dispositif externe:

1. Réglez le volume sur le FR-3x et sur l'appareil branché.
2. Réglez le paramètre "MIDI".

Voyez "MIDI Out/In" à la p. 58. Sélectionnez "OUT" pour transmettre des données MIDI à un dispositif externe. (Il s'agit du réglage par défaut.)

Sélectionnez "IN" pour recevoir des données MIDI d'un dispositif externe.

1. Réglez le canal MIDI sur le FR-3x et sur l'appareil externe.

Les sections du FR-3x transmettent (par défaut) sur les canaux MIDI suivants:

Partie	Canal TX
Main droite	1
Basses/Basses libres	2
Accords	3
Orchestre/orgue (main droite)	4
Son orchestral de basses	5
Son orchestral d'accords	6
Basses libres orchostrales	7
Canal de base (pour sélectionner des sets)	13
Canal de contrôle (pour la fonction "SPC")	13

Liste des paramètres MIDI

Affichage	Nom entier	Plage de réglage	Par défaut	Voyez page
fId	MIDI Out/In	Out, In	Out	p. 58*
brb	Treble TX/RX channel	1~16, OFF	1	p. 59*
brQ	Treble Octave Tx	-3~0~3	0	p. 59
bFr	Bass/Free Bass TX/RX Channel	1~16, OFF	2	p. 59
bFO	Bass/Free Bass Octave TX	-3~0~3	0	p. 59
Chd	Chord TX/RX Channel	1~16, OFF	3	p. 59
CHQ	Chord Octave TX	-3~0~3	0	p. 59
ORC	Orchestra/Organ TX/RX Channel	1~16, OFF	4	p. 59
ORQ	Orchestra/Organ Octave TX	-3~0~3	0	p. 60
OBS	Orchestra Bass TX/RX Channel	1~16, OFF	5	p. 60
OBO	Orchestra Bass Octave TX	-3~0~3	0	p. 60
OCH	Orchestra Chord TX/RX Channel	1~16, OFF	6	p. 60
OCO	Orchestra Chord Octave TX	-3~0~3	0	p. 60
OFb	Orchestra Free Bass TX/RX Channel	1~16, OFF	7	p. 60
OFQ	Orchestra Free Bass Octave TX	-3~0~3	0	p. 60
bCH	Basic Channel TX/RX	1~16, OFF	13	p. 60
cCH	Control Channel TX	1~16, OFF	13	p. 60
PCH	Program Change TX	Off, On	On	p. 61
BER	Expression du soufflet - TX ALL	Off, On	Off	p. 61
bE I	Expression du soufflet - TX TREBLE	Off, On	Off	p. 61
bE2	Expression du soufflet - TX BASS/CHORD/FREE BASS	Off, On	Off	p. 61
bE3	Expression du soufflet - TX ORCHESTRA/ORGAN	Off, On	Off	p. 61
bE4	Expression du soufflet - TX ORCHESTRA BASS	Off, On	Off	p. 61
bES	Expression du soufflet - TX ORCHESTRA CHORD	Off, On	Off	p. 61
bEG	Expression du soufflet - TX ORCHESTRA FREE BASS	Off, On	Off	p. 61
UEL	Velocity TX	On, 1~127	On	p. 61
brE	Bellows TX Resolution	1~4	2	p. 62
bPC	Send Bank PC TX	1~4	1	p. 62
COO	Edit CC00	0~127	0	p. 62
C32	Edit CC32	0~127	0	p. 62

Ce paramètre retrouve son réglage par défaut lors de la mise hors tension du FR-3x.

1. Maintenez le registre [SET] enforcé pour passer en mode MIDI LIST.

L'écran affiche le nom du paramètre sélectionné en dernier lieu.

2. Utilisez le registre main droite [5] ou [6] (MIDI LIST) pour sélectionner un paramètre.

(Ici, nous avons sélectionné le paramètre "Chord TX/RX Channel".)

Appuyez simultanément sur les registres [5] et [6] (MIDI LIST) pour sélectionner le premier paramètre, "Mld".

3. Utilisez le registre [1] (VALUE) ou [2] (VALUE) pourchoisir le canal MIDI.

Pour retrouver le réglage sauvegardé en dernier lieu pour ce paramètre, appuyez simultanément sur les registres [1] et [2].

1. Pour changer un autre paramètre MIDI LIST, recommencez les opérations 2 et 3.
2. Pour n'utiliser ce changement que temporairement, appuyez sur [SET] pour quitter ce mode.

Sinon, sauvegardez vos changements.

2. Appuyez sur le registre [2] (VALUE) pour sauvegarder vos réglages.

L'écran se présente alors comme ceci :

Si vous ne pouvez pas sauvegarder les réglages, appuyez sur [1] (VALUE). L'écran affiche brièvement le message "no".

3. Appuyez sur le registre [7] (ENTER) pour confirmer votre choix.

Les réglages sont sauvegardés en mémoire interne et l'écran affiche brièvement "y. e. s." (les trois points clignotent) puis "don" quand la sauvegarde est terminée. L'écran retourne ensuite à la page principale.

Paramètres MIDI LIST

Ce paramètre vous permet de transposer toutes les sections du FR-3x.

Réglage	Out, In
	Réglage par défaut: Out

Choisissez ce réglage pour jouer sur le clavier du FR-3x et transmettre les données MIDI générées par votre jeu à un appareil externe.

Sélectionnez ce réglage pour recevoir des données MIDI générées par un dispositif externe.

Si vous choisissez "In", le générateur de sons du FR-3x n'est plus piloté par ses claviers. L'écran affiche "--" au lieu du numéro de Set ou des numéros de registres.

Voyez "Connexion d'un appareil MIDI externe au FR-3x" à la p. 56 pour en savoir plus sur la connexion.

Ce paramètre vous permet de définir le canal MIDI de la section main droite (accordéon). L'assignation effectuée ici

s'applique aussi bien à la transmission ("TX") qu'à la réception ("RX") de données MIDI.

Réglage	1~16, OFF
	Réglage par défaut: 1

Les données MIDI ne sont transmises que quand "Mld" (voyez plus haut) est réglé sur "Out" tandis que la partie "RX" ne sert que quand "Mld" est réglé sur "In".

Sélectionne le canal MIDI de la section main droite d'accordéon.

Choisissez "OFF" si la section main droite ne doit ni recevoir ni transmettre de données MIDI.

Bien qu’il soit parfaitement possible d’assigner un même canal MIDI à plusieurs sections, le résultat est généralement peu probant et peut créer beaucoup de confusion.

Ce paramètre permet de transposer les messages de note activée transmis par la section main droite jusqu'à trois octaves vers le haut ou vers le bas.

Réglage	-3~0~3
	Réglage par défaut: 0

Voussoupiezl'appliquerades morceaux pourlesquels le sond'accordeon de la section main droite (parexample) doitetre double avecunsonde piccolo genererepar un module externedont les notes seraientbeaucoup trop basses siellesetaientjouees tellesquelles. comme nosuI'avonsouligné, chaque noteMIDI possedeun numero unique. Ceparametrepermet d'ajouter ou de soustraire)12(1octave),24("2"octaves)ou36("3"octaves) aux (des)numbersode notesgenereresparvoitrueje.

Ce paramètre vous permet de définir le canal MIDI de la section de basses ou de basses libres (accordéon), selon le mode activé.

Réglage	1~16, OFF
	Réglage par défaut: 2

L'assignation effectuée ici s'applique aussi bien à la transmission ("TX") qu'à la réception ("RX") de données MIDI.

Sélectionne le canal MIDI de la section de basses ou de basses libres d'accordéon.

Choisissez ce réglage si la section de basses ou de basses libres ne doit ni recevoir ni transmettre de données MIDI.

Ce paramètre permet de transposer les messages de note enclenchée transmis par la section de basses ou de basses libres jusqu'à trois octaves vers le haut

Réglage	-3~0~3
	Réglage par défaut: 0

Ce paramètre permet de spécifier le canal MIDI des boutons d'accords lorsqu'ils produisent le registre d'accordéon sélectionné.

Réglage	1~16, OFF
	Réglage par défaut: 3

Sélectionne le canal MIDI de la partie d'accords.

Choisissez ce réglage si la section d'accords ne doit ni recevoir ni transmettre de données MIDI.

Chord octave TX

Ce paramètre permet de transposer les messages de note enclenchée transmis par les boutons d'accords jusqu'à trois octaves vers le haut ou vers le bas.

Réglage	-3~0~3
	Réglage par défaut: 0

Ce paramètre vous permet de définir le canal MIDI de la partie orchestrale/orgue.

Réglage	1~16, OFF
	Réglage par défaut: 4

Sélectionne le canal MIDI de la partie orchestrale/ d'orgue.

Choisissez ce réglage si la section main droite orchestra/organ ne doit ni recevoir ni transmettre de données MIDI.

Orchestra/Organ octave TX

Ce paramètre permet de transposer les messages de note enclenchée transmis par la section orchestrale/d'orgue.

Réglage	-3~0~3
	Réglage par défaut: 0

Ce paramètre vous permet de définir le canal MIDI de la partie de basses orchestrales.

Réglage	1~16, OFF
	Réglage par défaut: 5

Sélectionne le canal MIDI de la partie de basses orchestrales.

Choisissez ce réglage si la section de basses orchestrales ne doit ni recevoir ni transmettre de données MIDI.

Ce paramètre permet de transposer les messages de note transmis par la partie de basses orchestrales.

Réglage	-3~0~3
	Réglage par défaut: 0

Ce paramètre vous permet de définir le canal MIDI de la partie d'accords orchestraux.

Réglage	1~16, OFF
	Réglage par défaut: 6

Sélectionne le canal MIDI de la partie d'accords orchestraux.

Choisissez ce réglage si la section d'accords orchestraux ne doit ni recevoir ni transmettre de données MIDI.

Ce paramètre permet de transposer les messages de note transmis par la partie d'accords orchestraux.

Réglage	-3~0~3
	Réglage par défaut: 0

Ce paramètre vous permet de définir le canal MIDI de la partie de basses libres orchestrales.

Réglage	1~16, OFF
	Réglage par défaut: 7

Sélectionne le canal MIDI de la partie de basses libres orchestrales.

Choisissez ce réglage si la section de basses libres orchestrales ne doit ni recevoir ni transmettre de données MIDI.

Ce paramètre permet de transposer les messages de note transmis par la partie de basses libres orchestrales.

Réglage	-3~0~3
	Réglage par défaut: 0

Ce paramètre permet de régler le canal MIDI de base.

Le "canal de base" peut être utilisé pour sélectionner des Sets à partir d'un appareil MIDI externe (avec des nombres de programme MIDI). Voyez la section "Equipement MIDI" à la p. 71 pour connaître le numéro de changement de programme des Sets.

Réglage	1~16, OFF
	Réglage par défaut: 13

L'assignation effectuée ici s'applique aussi bien à la transmission ("TX") qu'à la réception ("RX") de données MIDI.

Déterminez le numéro du canal de base.

Sélectionnez ce réglage si vous ne pouvez ni transmettre ni recevoir de données MIDI sur le canal de base.

Le canal de contrôle ou "Control Channel" ne peut servir qu'à transmettre des changements de programme (voyez p. 62). Ce paramètre permet de régler le canal MIDI de contrôle.

Réglage	1~16, OFF
	Réglage par défaut: 13

L'assignation effectuée ici s'applique aussi bien à la transmission ("TX") qu'à la réception ("RX") de données MIDI.

Déterminez le numéro du canal de contrôle.

Sélectionnez ce réglage si vous ne pouvez ni transmettre ni recevoir de données MIDI sur le canal de contrôle.

Le FR-3x transmet des changements de programme lorsque vous sélectionnez des Sets (sur le canal de base) et des registres (sur le canal MIDI assigné à la changez le registre).

Ce filtre est le premier d'une série de filtres MIDI vous permettant de spécifier si le type de données MIDI spécifique doit être transmis ou non.

Réglage	OFF, On
	Réglage par défaut: On

Sélectionnez ce réglage si le FR-3x ne doit transmettre aucun changement de programme.

Sélectionnez ce réglage si le FR-3x doit transmettre des changements de programme.

Ce contrôle est sans effet sur la fonction "Send PC" (voyez p. 62).

Filtres bellows expression TX

Comme vous le savez sans doute, la force/vitesse avec laquelle vous poussez ou tirez le soufflet change le son et correspond à la réponse d'un accordéon acoustique. Cet effet peut être traduit en messages MIDI compréhensibles pour la plupart des instruments externes.

La norme MIDI propose un message (une "commande de contrôle") permettant de piloter le volume d'un instrument externe à distance : CC11. Ce message sert sur tout à des fins d'expression (son utilisation ressemble à celle que font les guitaristes et organistes avec une pédale de volume).

Le FR-3x peut filtrer les messages d'expression pour les sections suivantes:

Expression du soufflet - TX ALL

Filtre (coupes) les messages d'expression pour tous les canaux.

Expression du soufflet - TX TREBLE

Filtre (coupes) les messages d'expression pour le canal de la partie main droite d'accordéon.

Expression du soufflet - TX BASS/ chord/free BASS

Filtre (coupes) les messages d'expression pour le canal de la partie des basses/d'accords/de basses libres d'accordéon.

Expression du soufflet - TX ORCHESTRA/ORGAN

Filtre (coupe) les messages d'expression pour le canal de la partie main droite orchestre/ordure.

Expression du soufflet - TX ORCHESTRA BASS

Filtre (coupes) les messages d'expression pour le canal de la partie de basses orchestrales.

Expression du soufflet - TX ORCHESTRA CHORD

Filtre (coupes) les messages d'expression pour le canal de la partie d'accords orchestraux.

Expression du soufflet - TX orchestra FREE BASS

Filtre (coupe) les messages d'expression pour le canal de la partie de basses libres orchestrales.

Réglage	OFF, On
	Réglage par défaut: OFF

Sélectionnez ce réglage si la section sélectionnée ne doit pas transmettre chaque message d'expression.

Sélectionnez ce réglage si la section sélectionnée doit transmettre des messages d'expression.

Le FR-3x est sensible au toucher. Cela signifie que le volume et le timbre des notes que vous jouez sur les claviers

main droite ou main gauche dépendent de la force (ou la rapidité) avec laquelle vous enforez les touches/boutons. Les informations de toucher ("velocity") sont transmises via MIDI.

Ce paramètre vous permet de déterminer si vous pouvez transmettre des valeurs de toucher fixes ou dynamiques (qui traduisent la force exercée sur une touche ou un bouton).

Réglage	On, 1~127
	Réglage par défaut: On

Sélectionnez ce réglage pour transmettre des valeurs de toucher MIDI correspondant à la force exercée sur les touches/boutons.

Une valeur de toucher fixe est transmise, quel que soit la force exercée.

Les valeurs de toucher fixes peuvent être utiles pour jouer des sons d'orgue sur un module externe.

Ce paramètre vous permet de déterminer la quantité de données transmises par le soufflet du FR-3x pour rendre le jeu plus expressif.

Réglage	1~4
	Réglage par défaut: 2

1: Représente la résolution la plus basse pour le soufflet. 2: Représente la résolution normale pour le soufflet. 3: Représente une résolution élevée pour le soufflet. 4: Représente la résolution la plus élevée pour le soufflet (sur deux octets).

Si le séquenceur externe avec lequel vous travailliez affiche un message "MIDI buffer overflow", CHOISISSEZ une résolution plus basse. Si votre séquenceur peut gérer le volume maximum de données du réglage "4", utilisez-le car il met une restitution optimale des nuances de jeu.

Transmission de changements de programme

Bien que chaque registre ou Set puisse transmettre des données de changement de programme et de sélection de banque lorsque vous l'actionnez, vous pouvez également transmettre des messages de sélection de son sans changer de registre sur le FR-3x. Ces messages MIDI permettent de changer de mémoire (de son ou d'effet) sur un instrument ou appareil externe.

En général, cette fonction est utilisée pour sélectionner des groupes de réglages de divers sons sur des instruments externes. Ces groupes de réglages peuvent être appelés "Performances" ou "Multis". Avec ces mémoires multitimbrales, toutes les adresses de sons et tous les canaux MIDI sont configurés "automatiquement" par simple transmission de l'adresse "PC" ("Program Change" ou changement de programme) à partir du FR-3x.

Les messages de "sélection de son" mentionnés plus haut sont les suivants:

Messages de changement de programme (PC)

Les changements de programme vous permettent de sélectionner jusqu'à 128 mémoires sur un appareil MIDI externe.

Messages de sélection de banque (CC00 et CC32)

Ces messages permettent de sélectionner une banque de sons (si l'instrument récepteur en contient plusieurs).

Le FR-3x vous permet de spécifier jusqu'à quatre paires de messages de sélection de banque (CC00 et CC32) transmis en entrant un seul numéro.

Les paramètres "bPc", "C00" et "C32" servent à préparer 4 banques de mémoires (c.-à-d. des paires CC00 et CC32).

Mémoire	bPC	C00/C32
Mémoire 1	1	Valeur 0~127 pour CC00
		Valeur 0~127 pour CC32
Mémoire 2	2	Valeur 0~127 pour CC00
		Valeur 0~127 pour CC32
Mémoire 3	3	Valeur 0~127 pour CC00
		Valeur 0~127 pour CC32
Mémoire 3	4	Valeur 0~127 pour CC00
		Valeur 0~127 pour CC32

Paramètres à régler avant la transmission de changements de programme sélection de banque de mémoires

Comme mentionné plus haut, ce paramètre permet de spécifier la mémoire à opérer (1~4).

Réglage	1~4
	Réglage par défaut: 1

Edit CC00

Ce paramètre permet de spécifier l'adresse de banque LSB pour la mémoire sélectionnée ("bPC").

Réglage	0~127
	Réglage par défaut: 0

Sélectionnez la mémoire "bPC" voulue (1~4) avant d'éditer ce paramètre.

Edit CC32

Ce paramètre permet de spécifier l'adresse de banque MSB pour la mémoire sélectionnée ("bPC").

Réglage	0~127
	Réglage par défaut: 0

Sélectionnez la mémoire "bPC" voulue (1~4) avant d'éditer ce paramètre.

Transmettre un changement de programme à un appareil externe

Pour transmettre un changement de programme à un appareil MIDI externe, procédez de la façon suivante:

1. Branchez la prise MIDI du fr-3x à la prise MIDI IN du module, synthétiseur ou autre appareil que vous pouvez piloter.

1. Réglez le paramètre "Mld" (page 58) sur "Out".

"Out" est le réglage par défaut de "Mld".

1. Réglez le canal de réception MIDI de l'appareil MIDI externe sur "13".

Pour en savoir plus, consultez son mode d'emploi. Si vous ne parvenez pas à changer le canal MIDI du récepteur, réglez le canal de contrôle du FR-3x sur le même numéro que le canal "RX" de l'instrument externe. Consultez "Control Channel TX" à la p. 60.

1. Maintenez le registre [ORGAN/ORCHESTRA] enfoncé et appuyez sur le registre [5] (SEND PC).

1. Utilisez les registres main droite [1]~[0] pour entrer le numéro "SPC".

Prenez le mode d'emploi du module ou du synthétiseur à piloter pour vérifier le numéro à transmettre pour sélectionner le son (ou la mémoire) voulu. La plage de nombres va de "1" à "512".

Voyez le tableau suivant pour savoir comment entrer les nombres.

Numéro 'SPC'	Valeurs CC00/ CC32 à transmettre	Numérops PC transmis
1~128	Mémoire 1	1~128
129~256	Mémoire 2	1~128
257~384	Mémoire 3	1~128
385~512	Mémoire 4	1~128

Si vous entrez un numéro compris entre "129" et "256", le FR-3x transmet la valeur CC00 et CC32 programmée pour la mémoire 2. Le numéro de changement de programme, par contre, est compris entre "1" et "128".

Exemple : si vous entrez "130" pour le paramètre "SPC", le FR-3x entre le numéro de programme "2" (voyez le tableau ci-dessus).

Le registre [0] fait office de "0" ici. Pour entrer "502", par exemple, appuyez sur les registres [5], [0] et [2].

1. Si nécessaire, appuyez sur le registre [SET] pour effacer la dernière entrée.

Si vous avez entré "55", par exemple, alors que le second chiffre aurait dû être un "2", appuyez une fois sur [SET] (l'écran affiche "--5") puis actionnez le registre [2] ("-52").

Remarque: Le FR-3x utilise un système d'entrée intelligent: APRÈS avoir entré "52" (ou "53", "54", "55",... "59"), vous ne pouvez plus entrer de troisième chiffre car le numéro le plus élevé reconnu par la fonction SEND PC est "512".

1. Appuyez sur le registre [ORGAN/ORCHES-TRA] pour transmettre les messages CC00, CC32 et PC.

15. Rétablir les réglages d'usine

Voulez rétablir les réglages d'usine du FR-3x. Dans ce cas, vos propres réglages sont remplacés par ceux que contenait votre FR-3x à la sortie d'usine. Il vaut mieux archiver vos réglages avant d'initialiser le FR-3x (voyez "Sauvegarder les programmes utilisateur sur mémoire USB (en option)" à la p. 40).

1. Mettez le FR-3x sous tension tout en maintenant les registres main droite [5] et [0] enfoncés.

L'écran se présente comme suit :

Après l'initialisation de tous les réglages, l'écran affiche brièvement le message suivant:

1. Mettez le FR-3x hors tension puis à nouveau sous tension.

Le FR-3x sonne et se comporte comme le jour où vous l'avez acheté.

16. Dépannage

Cette section indique les points à vérifier et les actions à entreprendre lorsque le FR-3x ne fonctionne pas comme vous l'escomptez. N'hésitez pas à contacter votre revendeur Roland si la section suivante ne résout pas votre problème.

Pas de son

Avez-vous tourné la commande [VOL] jusqu'au petit point?

Réglez-la sur une valeur plus élevée.

Avez-vous tourné la commande [BAL] à fond d'un côté ?

Changez son réglage et écoutez.

Actionnez-vous le soufflet en pilotant les sons d'accordéon?

Les sections main droite et basses/basses libres ne produisent du son que si vous actionnez le soufflet en jouant des notes (comme sur un accordéon acoustique).

Aucun son n'est produit quand un amplificateur externe est branché

L'amplificateur branché est-il sous tension?

Veuillez le vérifier.

Les connexions audio sont-elles correctement effectuées?

Si oui, vérifie si les câbles ne sont pas endommagés.

Pas de son quand vous jouez sur le clavier main droite

Vous avez peut-être coupé la section main droite (Treble). Voyez "Couper la section main droite" à la p. 27 pour savoir comment l'activer à nouveau.

Pas de son quand vous jouez sur le clavier main gauche

Voyez "Couper la section de basses et/ou d'accords" à la p. 31 pour savoir comment l'activer à nouveau.

Pas de son et l'écran affiche "---".

Avez-vous réglé le paramètre "Mld" sur "In"?

Dans ce cas, le FR-3x ne réagit qu'à des messages MIDI. Réglez le paramètre sur "Out" (page 58).

Pas d'alimentation

Avez-vous débranché l'adaptateur?

Branchez l'adaptateur fourni ou installez des piles (en option).

Le FR-3x s'est-il éteint après quelques secondes?

La fonction "Mise hors tension automatique" est peut-être activée. Réglez-la sur "Off" (page 55).

Le FR-3x ne réagit pas à votre jeu

Avez-vous réglé le paramètre "Mld" sur "In"?

Dans ce cas, le FR-3x ne réagit qu'à des messages MIDI. Réglez le paramètre sur "Out" (page 58).

Actionnez-vous le soufflet en pilotant des sons d'accordéon ?

Les sections main droite et main gauche ne produisent du son que si vous actionnez le soufflet en jouant des notes (comme sur un accordéon acoustique).

Problèmes liés aux boutons main gauche

Pourquoi les boutons main gauche n'ont-ils que trois rangées d'accords?

Parce que vous avez réglé le paramètre "Mode basses & accords" sur "2", "3", "4" ou "5" (page 53). Réglez-le sur "1".

Pourquoi est-il impossible de jouer des accords diminués avec les boutons main gauche?

Parce que vous avez réglé le paramètre "Mode basses & accords" sur "2", "3", "4" ou "5" (page 53). Réglez-le sur "1".

En mode basses libres, les boutons de basse jouent les mauvaises notes.

Vous avez peut-être changé le réglage "Mode basses libres". Choisissez le système qui correspond le mieux à votre style de jeu (page 51).

Problèmes MIDI

Quels canaux MIDI le FR-3x utilise-t-il par défaut?

Voyez le tableau à la page 56.

Le FR-3x ne change pas de son quand mon séquenceur transmet des numéros de programme.

Le nombre de programme est probablement en dehors de la plage des registres du FR-3x (voyez "Program change messages" à la p. 71). Les nombres de programme excédant la plage des registres du FR-3x sont ignorés.

Le FR-3x ne reçoit pas les messages MIDI que j'ai enregistrés à son attention.

Le paramètre "MIDI" est probablement réglé sur "Out". Réglez-le sur "In" (page 58).

Le séquenceur externe n'arrête pas d'afficher le message "MIDI Buffer Overflow" (mémoire tampon MIDI saturée)

Le soufflet envoie trop de données en une fois (ses données sont transmises sur cinq canaux simultanément). Changez de réglage ("2" ou "1"). La résolution est moins fine (avec des paliers audibles) mais votre séquenceur sera en mesure d'enregistrer les données.

Voyez "Bellows TX Resolution" à la p. 62.

Autres problèmes

■ Impossible de sauvegarder des données sur mémoire USB

Utilisez-vous une mémoire USB d'un autre fabricant que Roland ?

17. Messages d'erreur

Le FR-3x peut afficher l'un des messages suivants en cas d'erreur. Voyez les explications données pour le message d'erreur qui apparait et agissez selon les conseils disponibles.

Message	Signification	Action
E01	Le FR-3x contient déjà ces sons	La série de sons que vous vouliez charger se trouve deja dans la mémoire interne du FR-3x. Voyez "Charger de nouveauxsons d'une mémoire USB (en option)" à la p. 41.
E02	Son manquant	Le Set utilisateur (1~4) que vous avez chargé utilise un sonque le FR-3x ne contient plus.
E03	Erreur de format de fichier	Le fichier que vous voulez charger semble corrompu.
E04	Erreur de lecture/d'écriture sur mémoire USB	1) Vous avez retirel la mémoire USB alors que le FR-3x y accédait. Branchez-la au port USB du FR-3x. 2) La mémoire USB branchée n'est pas formattée correctement ou n'est pas compatible. 3) Les données n'ont pas pu être sauvégardées sur la mémoire USB ou le fichier sélectionné est illisible.
E05	Protection contre l'écriture	La mémoire USB branchée est protégée contre l'écriture dedonnées. Voyez la documentation accompagnant le dispositifde mémoire pour savoir comment désactiver la protection.
E06	Fichier mp3 ou WAV non valide	Le FR-3x ne reconnaît pas le fichier audio sélectionné. Voustrouvrez une description des fichiers reconnus dans la section "Fichiers audio" à la p. 10.
E07	Erreur interne	La dernière opération a échoué. Recommencze l'opération. Si l'erreur persiste, veuillez contacter votre revendeur ou distributeur Roland (voyez "Information" à la page 74).

18. Fiche technique

Claviers

Clavier piano	Main droite: 37 touches sensibles au toucher Main gauche: 120 boutons de basses sensibles au toucher Modes: Standard, Free Bass, Orch.Bass, Orch.Chord, Orch. Free Bass
Clavier à boutons	Main droite: 92 boutons, sensibles au toucher Modes main droite: C Griff Europe, C Griff 2, B Griff Bajan, B Griff Fin, D Griff 1, D Griff 2 Main gauche: 120 boutons de basses sensibles au toucher Modes: Standard, Free Bass, Orch.Bass, Orch.Chord, Orch. Free Bass

Soufflet

Nouveau capteur de pression du soufflet (capteur de pression haute résolution)

Régulateur de résistance du soufflet : Molette permettant un réglage fin

Générateur de sons

Polyphonie: 128 voix

Mémoire ROM de formes d'onde: 64Mo de formes d'onde (8+8Mo pour ajuste de sons)

Sons: 21 Sets d'accordéon + 4 Sets programmables par l'utilisateur, complément chacun:

14 registres main droite (Treble), 7 registres de basses, 7 registres de basses libres, 7 registres de basses orchestrales,

7 registres d'accords orchestraux, 7 registres de basses libres orchestrales, 10 sons orchestraux, 10 sons d'orgue

Jeux de lames main droite : 4

Jeux de lames de basse : 5

Jeux de lames d'accord: 3

Jeux de lames de basses libres: 2

Modélisation de comportement physique (PBM)

Bruit: grondement de lames s'arrêtant, bruit de fermeture des valves, bruit des boutons main gauche

Simulation des lames individuelles

Changement de son de lame : par accélération du soufflet, par la vitesse de répétition des notes

Haut-parleur rotatif (lent/rapide) pour sons d'orgue, Sordina Mellow/Bright

Commandes en façade

Commutateurs en façade: 10 registres main droite + registre ORGAN/ORCHESTRA, Registre SET,

7 registres main gauche, Bouton USER PROGRAM,

Commutateur SORDINA, Commutateur POWER

Lecture de fichiers audio

Lecture de fichiers mp3 et WAV sur mémoire (clé) USB

Fichiers WAV	Lineaire, 16 bits Fréquence d'échantillonnage: 44.1kHz Sté reproduction/Mono
Fichiers mp3	MPEG-1 Audio Layer 3 Fréquence d'échantillonnage: 44.1kHz Débit en bits: Débit variable (32/40/48/ 56/64/80/96/112/128/160/192/224/256/ 320kbps, VBR)

Modes de fonctionnement

Modes ORCHESTRA/ORGAN: Solo, Dual, High, Low

Basses & accords avec sons de batterie/percussion : Activation/coupure

Octave: Down, 0, Up (pour sections Treble et Organ/Orchestra)

10 mémoires de programmes utilisées

Écran

LED, 3 x 7 segments

Puissance de sortie nominale

2x11W RMS

Haut-parleurs

Haut-parleurs 2 × 10 cm (avec aimants transducteurs en néodyme)

Alimentation

Adaptateur secteur (PSB-7U)

Durée de vie estimée des piles en utilisation continue (avec des piles ni-mh 2000MAH):

Haut-parleurs actifs 5* heures

Haut-parleurs coupés 9* heures

• La durée de vie réelle des piles varie selon l'usage, les conditions d'utilisation, la qualité des piles utilisées et le nombre de cycles de recharge.

Veillez à n'utiliser que des piles rechargeables au Ni-MH.

Prises

Prises OUTPUT (L/Mono, R/Mono), Prise PHONES

Port pour mémoire USB

Prise MIDI (fonction OUT/IN réglable avec un paramètre MIDI)

Prise DC IN: Pour l'adaptateur secteur Roland PSB-7U fourni

Dimensions

FR-3x avec clavier de type piano:

430 (H) x 481 (L) x 270 (P) mm

FR-3x avec clavier à boutons:

390 (H) x 470 (L) x 240 (P) mm

Poids

FR-3x avec clavier de type piano: 8,3kg

FR-3x avec clavier à boutons: 8,0kg

Accessoires fournis

Adaptateur secteur PSB-7U

Mode d'emploi

Capuchons de référence pour boutons de basse

Capuchons de référence pour boutons main droite

(FR-3x à boutons)

Chiffon pour l'accordéon

Bretelles

Boîtier à piles (préinstallé dans l'instrument)

Options

Gigbag pour l'accordéon

En vue d'améliorer le produit, ses caractéristiques

techniques et/ou son aspect peuvent être modifiés sans avis préalable.

19. Appendice

Sets d'usine

Registre main droite
1	2	3	4	5
CLASSIC	JAZZ	I FOLK	D FOLK	F FOLK
11 Concerto	21 Jazz	31 I Folk	41 D Folk	51 F Folk
12 Classic	22 Folk Jazz	32 Ciao Roma		52 Old Paris
13 Studio		33 Ballroom
14 Classic 3
Registre main droite
6	7	8	9	0
SP FOLK	BANDONEON	ALPINE	ETHNIC	USER
61 SP Folk	71 Bandoneon	81 Alpine	91 Diatonic Folk	U1 User 1
			92 Scottish	U2 User 2
			93 Irish	U3 User 3
			94 Celtic	U4 User 4
			95 Cajun
			96 Tex Mex

Morceaux de démonstration

[*] Copyright ©2010 Roland Europe Spa. Tous droits réservés. Toute utilisation non autorisée des morceaux de démonstration à des fins autres que privées constitue une infraction aux lois en vigueur. Remarque: Les données de jeu des morceaux de démonstration ne sont pas transmises à la prise MIDI.

Affichage des caractères alphabétiques par le FR-3x dans les noms de fichiers

Caractère

A

B

C

D

E

F

G

H

I

J

K

L

M

Affichage

R

b

c

d

E

F

G

h

i

j

k

l

n

Caractère

N

O

P

Q

R

S

T

U

V

W

X

Y

Z

Affichage

n

o

P

q

r

s

t

u

u

u

H

y

z

Équipement MIDI

Note off

Tableau d'équipement MIDI

[V-Accordion]

Modèle: FR-3x

Date : Janvier 2010

Version: 1.00

En cas de problème, adressez-vous au service de maintenance Roland le plus proche ou au distributeur Roland agréé de votre pays; voyagez ci-dessous.

Musique & Son Z.I. Les Mangle 97232 Le Lamantin, MARTINIQUE FWI TEL:[phone]

Gigamusic SARL

10Rte De La Folie 97200 Fort De France MARTINIQUE FWI. TEL:[phone]

Casa Veerkamp, S. A. de C. V. Av. Toluca No. 323, Col. Olivar de los Padres 01780 México D. F. MEXICO TEL: [phone]

Bansbach Instrumentos Musicales Nicaragua Altamira D'Este Calle Principal de la Farmacia Sta. Ave 1 Cuadra al La Managua, NICARAGUA TEL: [phone]

SUPROMUNDIAL, S. A. Boulevard Andrews, Albrook, Panama City, REP. DE PANAMA TEL: 315-010

Distribuidora De Instrumentos Musicales J. E. Olear y ESQ. Manduvira Asuncion, PARAGUAY TEL: [phone]

Audionet Distribuciones Musicales SAC Juan Fanning 530 Miraflores Lima - PERU TEL: [phone]

AMR Ltd Ground Floor Maritime Plaza: Barataria TRINIDAD WJ. TEL: [phone]

Todo Musica S. A. Francisco Acuña de Figueroa 1771 C. P.: 11.800 Montevideo, URUGUAY TEL: [phone]

LUXEMBOURG Roland Central Europe N. V. Houtstraat 3, B-2260, Oevel (Westerlo) BELGIUM TEL: [phone]

CROATIA ART CENTAR ART-CENTRAL Decenopy 3-4 Degenerova 3: HR-10000 Zagreb, CROATIA TEL: [phone]

CZECH REPUBLIC DISTRIBUTOR sro Voctarova 247/16 180 00 Praha 8, CZECH REP. TEL: [phone]

Roland Scandinavia A/S Skagerrakvej 7 Postbox 880 DK-2100 Copenhagen, DENMARK TEL: [phone]

Roland Scandinavia As, Filial Finland Vanha Nurmijarventie 62 01670 Vantaa, FINLAND TEL: [phone]

Agencement des boutons. 48

Alpine. 37

American. 37

RPO 55

Atténuation du niveau de sortie. 55

Rud 45

Fichiers audio. 45

RUL 45

BGriff. 48

BAL. 22

Balance 22

Basic Channel. 60

Base

Chord Mode. 53

To Treble. 29

Touch 48

Basses 29

Bruit de boutons. 46

Commandes. 13

Grondement des lames 46

Utilisation 30

Basses libres

Bruit de boutons. 46

Commands. 13

Grondement des lames 46

Mode. 51

Batterie 45

bbn 46

bCH 60

bcn 53

Expression TX. 61

bEs 61

bFO 59

bFr. 59

bLC 48

Boutons de fonction. 53

bPC 62

brE 62

Bretelles. 18

brG 46

brG 46

Bruit de boutons 46

Bruit des valves 46

BS TO TREB 29

bL 25

CGriff 48

Canal de contrôle. 60

Casque. 14, 17, 21

cCH 60

[Chd 59

CHO 59

Chord 30

TX/RX Channel. 59

Chorus 22,47

[Cr. 47

Classic 37

Commandes 12

Connexion. 17

Contrôle Channel. 60

Courbe. 48

DGriff. 48

DC IN 14

Delay 47

dEt 45

D-Folk 37

Diapason 45

dnp 42

dn 28

doF 31

drL 45

drS. 45

Drum Set. 45

Dry 37

Dynamique 47

Économie d'énergie. 55

Ecran 23

Edition. 43

Effet. 22,47

Configuration usine. 64

Fbn 51

Fbn 46

F-Folk. 37

Fiche technique 67

Fichiers audio 34

Fin. 48

Flanger. 47

Fn5 53

FR-3. 42

Free Bass 13,46,51

Free Bass (MIII) 32

FrG. 46

Fy 64

Grondement des lames. 46

Growl. 46

Hall. 47

Haut-parleurs. 55

HI 28

Importer 42

Initialiser 64

Italian. 37

Lame, grondement. 46

Lecture. 34

Level 46

LQ. 28

Main droite

Bruit des valves. 46

Commandes. 12

Jouer les parties de basses. 29

Utilisation. 26

MasterTune 45

Mémoire Flash 34

Mémoires. 38

Mémoriser 38

Métrique 47

Métronome

Fonction 53

Tempo 46

NE 53

nld 58

Canaux 56, 59

Equipment 71

Filtres. 61

Fonction de la prise 58

List. 58

Out/In 58

MIII 32

Mise hors tension automatique 55

Mise sous/hors tension 21

Mode 53

Morceaux de démonstration 24

mp3 34

NEP 46

M5 47

NE5 47

Multi. 62

Musette 37

Musette Détonne 45

Niveau de la batterie. 45

North Eur. 37

0 47

ObL 46

6b0 60

0b5 60

Obt 48

DCH 60

Gc0 60

Octave

Bass/Free Bass. 59

Chord 59

Orchestra 60

Orchestra Bass. 60

Orchestra Chord 60

Changement de programme 60

Sons orchestraux

Toucher. 48

Volume. 46

Sordina 27

Soufflet 61

Courbe 48

Régulateur de résistance. 11

TX Resolution 62

SP 55

SEE 48

Touch. 47, 48

Toucher 47, 48, 61

Transposition 45

tbr 59

Treble. 12

Mode. 48

1 48

brn 46

br0 59

Ir^ 45

bUn 45

UP 28

UPG 40

Ue 44

USB 34, 40

User Prg. 38

USE 41

UEL 61

Velocity

TX. 61

VOL. 22

Volume 22,46

Casque 21

Sons orchestraux 46

WAV. 34

Write 38

Bt 44

MEMO

MEMO

Pour les pays de l'ue

13/14

Ce symbole indique que dans les pays de l'Union européenne, ce produit doit être collecté séparation des ordures ménagères selon les directives en vigueur dans chacun de ces pays. Les produits portant ce symbole ne doivent pas être mis au rebut avec les ordures ménagères.

Pour la Californie (Proposition 65)
