FR-7XB - Accordéon numérique ROLAND - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Accordéon numérique
Caractéristiques techniques principales	61 touches, 128 sons d'instruments, 100 rythmes, 16 pistes d'accompagnement
Alimentation électrique	Adaptateur secteur inclus, fonctionne également avec des piles
Dimensions approximatives	Environ 45 cm x 20 cm x 15 cm
Poids	Environ 4,5 kg
Compatibilités	Compatible avec les logiciels de musique via USB, MIDI
Type de batterie	Piles AA (non incluses)
Tension	Adaptateur 9V
Puissance	Amplification intégrée de 2 x 2W
Fonctions principales	Enregistrement, lecture, effets sonores, connectivité MIDI
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente Roland
Sécurité	Utiliser uniquement l'adaptateur fourni, éviter l'humidité
Informations générales	Idéal pour les musiciens débutants et avancés, léger et portable

FOIRE AUX QUESTIONS - FR-7XB ROLAND

Comment allumer le ROLAND FR-7XB ?

Pour allumer le ROLAND FR-7XB, branchez le câble d'alimentation à une prise murale, puis appuyez sur le bouton d'alimentation situé à l'arrière de l'instrument.

Que faire si le son ne sort pas des haut-parleurs ?

Vérifiez d'abord que le volume principal est réglé correctement. Assurez-vous également que l'instrument n'est pas en mode 'silence' et que les câbles de connexion sont correctement branchés.

Comment charger des sons supplémentaires sur le ROLAND FR-7XB ?

Pour charger des sons supplémentaires, vous devez connecter l'instrument à un ordinateur via un câble USB et utiliser le logiciel dédié pour transférer les sons.

Que faire si l'écran affiche un message d'erreur ?

Si un message d'erreur apparaît, essayez de redémarrer l'instrument. Si le problème persiste, consultez le manuel d'utilisateur pour des solutions spécifiques au code d'erreur affiché.

Comment ajuster les paramètres de tonalité ?

Accédez au menu de réglage en appuyant sur le bouton 'Menu', puis naviguez jusqu'à l'option 'Tonalité' pour ajuster les paramètres selon vos préférences.

Le ROLAND FR-7XB fonctionne-t-il avec des piles ?

Oui, le ROLAND FR-7XB peut fonctionner avec des piles rechargeables. Assurez-vous d'utiliser des piles de type approprié et vérifiez leur niveau de charge.

Comment nettoyer le ROLAND FR-7XB ?

Pour nettoyer l'instrument, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Où trouver des mises à jour logicielles pour le ROLAND FR-7XB ?

Les mises à jour logicielles peuvent être trouvées sur le site officiel de Roland dans la section support du modèle FR-7XB.

Comment régler la sensibilité des touches ?

La sensibilité des touches peut être ajustée via le menu 'Réglages' en sélectionnant l'option 'Sensibilité des touches' et en choisissant le niveau souhaité.

Le ROLAND FR-7XB est-il compatible avec d'autres accessoires ?

Oui, le ROLAND FR-7XB est compatible avec divers accessoires tels que les pédales, les supports et les casques. Assurez-vous de vérifier la compatibilité avant l'achat.

MODE D'EMPLOI FR-7XB ROLAND

Mode d'emploi complémentaire pour la version 1.03

Ce document décrit les nouvelles fonctions proposées par la version 1.03. Veuillez le lire accompagné du mode d'emploi du FR-7x.

Sommaire

1. Deux sons orchestraux pour la section main droite 2 Éditer le second son orchestral (Layer Param) 2 Paramètres MIDI du second son orchestral (Layer Timbre) 4
2. Mode Guitar pour la section d'accords orchestraux 5
3. Autres nouveaux.

Expression Pedal 6 Option supplémentaire pour 'Bass&Chd Mode' 6 Amélioration de la sensibilité au toucher 7 Paramètres généraux pour les bruits 8 Nouvelles fonctions MIDI 8

1. Appendix 10

Agencement des boutons '3 Bs Rows Belgium' 10

Liste des paramètres mise à jour 10

Deux sons orchestraux pour la section main droite

À partir de la version 1.03 du système du FR-7x, vous pouvez s afin de les utiliser simultanément. Chaque note jouée produit deux sons (cordes et violon, par exemple), ce qui peut rendre le jeu très expressif.

Superposer deux sons orchestraux dans la section main droite (Layer Timbre)

Sélectionnez le premier son orchestral.

1. Mettez le FR-7x sous tension.
2. Appuyez sur le registre [ORCHESTRA].
3. Appuyez sur un des registres [1]~[13] pour sélectionner un son orchestral.

Voyez "Sons orchestraux pour la section main droite" à la page 29 du Mode d'emploi.

1. Appuyez sur le bouton [MENU/WRITE].
2. Tournez la commande [DATA/ENTER] dans le sens des aiguilles d'une montre ou appuyez sur le bouton [DOWN] pour sélectionner le groupe de fonctions "MENU 6 - Orchestra Edit".

Voyez "Sélection de paramètres" à la p. 62 pour savoir comment sélectionner des paramètres.

1. Appuyez sur pour sélectionner ce groupe.
2. Tournez (ou utilisez les boutons [UP]/[DOWN]) pour sélectionner le paramètre "6.12 Layer Timbre".

1. Appuyez sur la commande [DATA/ENTER] pour activer le paramètre "PATCH".
2. Actionnez la commande [DATA/ENTER] pourCHOISIR le second son orchestral.

Jouez quelques notes sur le clavier de la main droite. Vous entendez le son orchestral secondaire superposé au son orchestral principal. Sélectionnez "Off" si vous n'avez plus besoin du second son orchestral.

1. Appuyez sur la commande [DATA/ENTER] pour confirmer votre choix.
2. Appuyez deux fois sur le bouton [EXIT/JUMP] pour retourner à la page principale.

Les sons suivants ne peuvent pas être superposés à un autre son orchestral : les sons d'orgue "TW", ainsi que les sons "HighLand" et "Zampogna".

Comme pour le premier son orchestral, le FR-7x propose divers paramètres permettant de modifier le second son orchestral.

Vous disposez des paramètres suivants : Volume, Octave, Panpot, Reverb Send, Chorus Send, Delay Send, Aftertouch Pitch, Expr. Pedal.

Vous pouvez les régler à la nouvelle page "6.13 Layer Param" du groupe "ORCH. EDIT". Voyez "Sélection de paramètres" à la p. 62 pour savoir comment sélectionner la page "6.13 Layer Param". Cette page se présente comme ceci :

La plage "PARAM" permet de sélectionner le paramètre à opérer et la plage "VALUE" sert à régler le paramètre sélectionné.

Le tableau ci-dessous reprend les paramètres disponibles et indique leur plage de réglage.

PARAM	VALUE	Description
Volume	Off, -40~"STD"-+40 Réglage par défaut: "STD"	Ce paramètre permet de régler le volume du son "Layer Timbre". Il s'agit d'un paramètre relatif. Sa valeur est donc ajoutée à ou soustraite de la valeur standard ("STD").
Octave	-3~0~+3 Réglage par défaut: Varie selon le son	Ce paramètre permit de transposer le son "Layer Timbre" sélectionné par octaves.
Panpot	63~1 Treb., 0, 1~63 Bass Réglage par défaut: 30 Treb.	Ce paramètre permit de changer le panoramicque (la position) du son "Layer Timbre" dans l'image stéréo (entre les enceintes gauche et droite) afin de créé une image sonore plus vivante.
Rev. Send	0~127	Servez-vous de ces paramètres pour régler le niveau d'envoi à l'effet reverb, chorus ou delay (c.-à-d. la quantité d'effet appliquée au son "Layer Timbre"). Plus la valeur est élevé, plus le son est traité par l'effet en question.
Cho. Send
Dly. Send
Aftert Pitch	Off, 1/4 Down, 1/2 Down, 1/4 Up, 1/2 Up Réglage par défaut: Off	Le clavier main droit du modèle piano génére des messages d'aftertouch. Sur le modèle à boutons, les messages d'aftertouch sont générés par la barre Master. L"aftertouch" consiste à exercer une pression accrue sur une touche après avoir joué une note. Cet effet permit de diminuer la hauteur (en abaisant temporairement la note) d'un quart ("1/4 Down") ou d'un demi-ton ("1/2 Down"). Sélectionnez "1/4 Up" ou "1/2 Up" pour augmenter la hauteur des notes d'un quart ou d'un demi-ton. Sélectionnez "Off" pour couper la détction de l'aftertouch par le son "Layer Timbre".
Expr. Pedal	Off, On Réglage par défaut: Off	Réglez ce paramètre sur "On" si vous souhaitez piloter le volume du son "Layer Timbre" avec une pédale d'expression de la série EV (disponible en option) branchée au FBC-7. Réglez ce paramètre sur "Off" si vous souhaitez piloter le volume du son "Layer Timbre" avec les mouvements du soufflet ou la dynamique de votre jeu. Voyez "Sons d'orchestre & contrôle par le soufflet ('Bellows')/le tou-cher('Velocity')" à la p. 130 dans le mode d'emploi.

6.14 Layer MIDI Tx

La page "6.14 Layer MIDI Tx" a été ajoutée au menu "6 ORCH. EDIT". Elle contient une série de paramètres MIDI pour la section "Layer" (superposition) que vous pouvez régler un par un. Pour en savoir plus sur les paramètres MIDI, reportez-vous à la section "Paramètres" à la page 115 du mode d'emploi.

Ces réglages sont sauvegardés avec tous les autres paramètres du Set. Vous pouvez donc utiliser des réglages MIDI différents pour chaque Set.

Le paramètre "PART" de la page "12.1 RealTime RX-TX" vous permet désormais de sélectionner "Orch. Layer", à savoir la partie du son "Layer Timbre". Utilisez "CHANNEL" pour l'assigner au canal MIDI voulu.

PART	CHANNEL
Treble	1~16, Off
Bass/Free
Chord
OrcBass
Orchestra
Orc Chord
Orc Free Bs
Basic Ch.
Orch Layer(nouvelle)
Control Ch.

Voyez "Numéros des canaux MIDI" à la p. 110 du mode d'emploi pour en savoir plus sur ce paramètre.

12.4 Expression MIDI TX

Le paramètre "PART" de la page "12.4 Expression MIDI TX" vous permet de sélectionner "Orch. Layer", à savoir la partie du son "Layer Timbre". Choisissez le réglage voulu avec la commande VALUE.

PART	VALUE
All	On, Off
Treble
Orch.
Bass&Chd
Orch.Bs
Orch.Chd
Orch.Fbs
Orch.Layer(nouveau)

Voyez "Sélectionner les parties transmettant des messages d'expression" à la p. 111 du mode d'emploi pour en savoir plus sur ce paramètre.

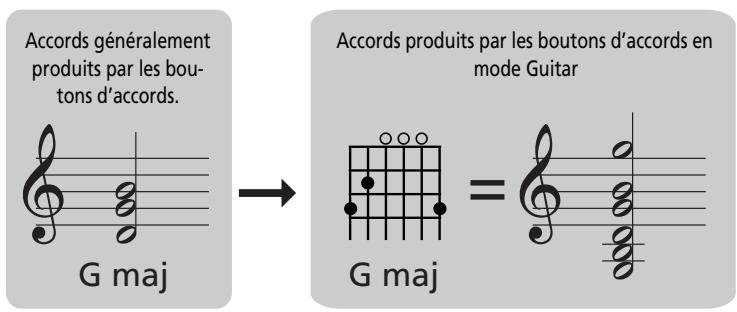

2. Mode Guitar pour la section d'accords orchestraux

Le mode Guitar du FR-7x vous permet de jouer des parties de guitare réalistes. Quand vous activez ce mode, tous les boutons d'accords produisent des accords de 6 notes (comme sur une guitare) au lieu des accords de 3 notes propres aux accordéons.

Ce réglage a été ajouté au (voyez page 80 dans le mode d'emploi). Au lieu de préciser les notes les plus basses que les accords peuvent jouer, vous pouvez également sélectionner une des trois tablatures de guitare disponibles.

Pour savoir comment sélectionner le , reportez-vous à "Sélection de paramètres" à la page 62 du mode d'emploi.

L'écran se présente à peu près comme suit :

Choisissez soit un réglage "Gtr Table" pour profiter du mode Guitare du FR-7x, soit une note pour déterminer la note la plus grave des accords. Voyez le tableau ci-dessous :

VALUE	Description
C, C#, D, Eb, E, F, F#, G, Ab, A, Bb, B	La note sélectionnée constitue la note la plus grave des accords joués. Lisez aussi la section "7.2 Lowest note" à la p. 80.
Gtr Table1, Gtr Table2, Gtr Table3	Choisissez une de ces options pour profiter du mode Guitar du FR-7x. Les numérios (1~3) représentent différentes tablatures de guitare.

Réglage par défaut : F

Note

Le mode Guitare peut aussi être intéressant pour d'autres sons que la guitare. N'hésitez pas à essayer diverses possibilités.

3. Autres nouvelles

Les fonctions suivantes ont également été ajoutées au FR-7x.

Expression pedal

L des diverses sections orchestrales vous permet de préciser pour chaque son orchestral si son volume doit être piloté ou non par une pédale d'expression de la série EV, disponible en option et branchée au FBC-7.

Vous pouvez ainsi piloter les sons orchestraux de façon plus flexible. À titre d'exemple, vous pourriez activer l pour le son d'orgue TW de la section main gauche tandis que le volume du son de cordes serait déterminé par le soufflet.

Pour savoir comment sélectionn , reportez-vous à "Sélection de paramètres" à la p. 62 du mode d'emploi.

L'écran prend l'aspect suivant (en fonction de la page sélectionnée) :

Le tableau suivant indique les réglages disponibles pour le paramètre "Expression Pedal".

VALUE	Description
On	Le volume du son sélectionné peut être changé avec une pédale de la série EV (en option) branchée au FBC-7 (qui doit lui-même être branché au FR-7x).

VALUE	Description
Off	Le volume du son sélectionné peut être modifié par les mouvements du soufflet ou la dynamique de votre jeu (voyez "Sons d'orchestre & contrôle par le soufflet ('Bellows')/le tou-cher ('Velocity')" à la p. 130).

10.8 Bass & Chd Mode

Un nouveau réglage "Belgium" ("Bass Rows Belgium") est désormais disponible pour les notes de basses et d'accords. Il simule l'agencement typique des boutons en vigueur en Belgique, où les boutons de basses et d'accords sont alignés verticalement.

Agencement standard

Agencement belge

La sélection de ce mode ne réagence évidemment pas les boutons, mais elle facilite le jeu sur le FR-7x pour les musiciens habitués à l'agencement belge des boutons de basses. Voyez l'illustration à la p. 10 pour connaître les assignations des notes aux boutons de basses et d'accords.

Pour savoir comment sélectionner le paramètre "10.8 Bass&Chd Mode", reportez-vous à la section "Sélection de paramètres" à la page 62 du mode d'emploi.

L'écran se présente à peu près comme suit :

Le tableau suivant indique les réglages disponibles pour le paramètre "Bass&Chd Mode".

TYPE	Description
2 Bs Rows, 3 Bs Rows A-7th, 3 Bs Rows A-5 dim, 3 Bs Rows B-7th, 3 Bs Rows B-5 dim, 3 Bs Rows Bx-7th	Voyez l'explication donnée à la page 90 dans le mode d'emploi.
3 Bs Rows Belgium (nouveauté)	Simule l'agencement beige des boutons de basses et accord. Voyez les assignations de notes illustrées à la page 10.

Réglage par défaut : 2 Bs Rows

10.17 Orch. Chord Touch

La sensibilité au toucher peut désormais être réglée séparément pour les sections de basses orchestrales et d'accords orchestraux. Elles ne doivent donc plus nécessairement utiliser le même réglage.

Pour savoir comment sélectionner les paramètres "10.16 Orch. Bass Touch" ou "10.17 Orch. Chord Touch", reportez-vous à la section "Sélection de paramètres" à la page 62 du mode d'emploi.

L'écran prend l'aspect suivant (en fonction de la page sélectionnée) :

"10.16 Orch. Bass Touch" permet de spécifier la sensibilité au toucher des boutons de basses lorsqu'ils produisent un son orchestral.

"10.17 Orch. Chord Touch" a la même fonction pour les boutons d'accords.

Ces paramètres n'ont aucun effet sur les sons d'orgue "TW Lower" et "TW Pedal".

Voyez "10.15 Orchestra Touch" à la page 91 du mode d'emploi pour connaître les réglages disponibles et leur signification.

10.18 Drum Touch

Ce nouveau paramètre permet de spécifier la sensibilité au toucher des sons de batterie que vous pouvez assigner aux boutons de basses et/ou d'accords. Voyez "3.7 Bass Drum" à la p. 72, "3.8 Chord Drum" à la p. 73 et "5.7 Bass Drum" à la p. 77 dans le mode d'emploi.

Pour savoir comment sélectionner le paramètre "10.18 Drum Touch", voyez "Sélection de paramètres" à la p. 62 dans le mode d'emploi.

Le tableau suivant indique les réglages disponibles pour le paramètre "Drum Touch" :

VALUE

Description

Normal, Fixed Low, Fixed Med, Fixed High

Avec le réglage "Normal", le niveau et le timbre des sons de batterie varient selon la force/la vitesse avec laquelle vous action-nez les boutons de basses et d'accords.Avec les régages "Fixed Low", "Fixed Med" et "Fixed High", les sons de batterie ont une dynamique fixe, qu'elle que soit la force exercée sur les boutons de basses et d'accords (pas de contrôle par la dynamique). "Low" signifie qu'une valeur BASSE est utilisée, "Med" représentée une valeur intermédiaire et "High" une valeur élevé.

10.21. Bruit des claviers et boutons

Il s'agit d'un filtre global pour tous les bruits typiques d'un accordéon acoustique simulés par le FR-7x : il joue le rôle de commutateur général pour tous les bruits et tous les registres.

Pour savoir comment sélectionner le paramètre "10.21 Kbd&Button Noises", reportez-vous à "Sélection de paramètres" à la p. 62 du mode d'emploi.

L'écran se présente à peu près comme suit :

Le tableau suivant indique les réglages disponibles pour le paramètre "Kbd&Button Noises":

VALUE	Description
Off	Tous les bruits sont filtrés, quels que soient les registres sélectionnés et leurs régles.
On (réglage par défaut)	Les bruits que vous avez sélectionnés sont produits.

Ce réglage concerne les paramètres suivants (les pages indiquées sont celles du mode d'emploi) :

"2.5 Valve Noise" à la p. 67, "3.4 Button Noise" à la p. 72, "4.4 Button Noise" à la p. 75.

Nouvelles fonctions MIDI

3.12 Bass MIDI TX

3.13 Chord MIDI TX

5.11 MIDI TX (basses orchestrales)

Le nouveau filtre "Drum Tx" permet de déterminer si les messages de note correspondant aux notes de batterie doivent être transmis à la prise MIDI OUT ou non.

Pour savoir comment sélectionner le paramètre voulu (3.12, 3.13, 5.11 ou 7.10), reportez-vous à "Sélection de paramètres" à la p. 62 du mode d'emploi.

L'écran prend l'aspect suivant (en fonction de la page sélectionnée) :

Le nouveau paramètre "Drum Tx" peut être réglé de la façon suivante :

MESSAGE	Description
Off	Les messages de note correspond- dans aux boutons actionnés pour jouer de la batterie ne sont pas transmis à la prise MIDI OUT.
On (réglage par défaut)	Les messages de note correspond- dans aux boutons actionnés pour jouer de la batterie sont transmis à la prise MIDI OUT.

Pour en savoir plus sur les paramètres non décrits ici, reportez-vous à la section "Paramètres" à la page 115.

Ce paramètre permet de choisir un second canal MIDI pour la transmission des notes de basses jouées sur le FR-7x. Ce canal supplémentaire peut venir à point pour piloter certains modules MIDI à partir du FR-7x.

Pour savoir comment sélectionner le paramètre "12.7 2nd Bass MIDI Out", reportez-vous à la section "Sélection de paramètres" à la page 62 du mode d'emploi.

L'écran se présente à peu près comme suit :

Le tableau suivant indique les réglages disponibles pour le paramètre "2nd Bass MIDI Out":

Paramètre	Réglages	Description
CHANNEL	Tx Off (Par défaut)	Les notes de basses ne sont pas transmises sur le second canal MIDI.
	1~16	Les notes de basses sont transmises sur ce canal MIDI.
OCTAVE	-3~0~3 Par défaut: 0	Ce paramètre permet de transposer les messages de notes de basses transmis sur le second canal MIDI jusqu'à trois octaves vers le haut ou vers le bas.

12.8 Chord Tx Mode

Ce paramètre permet de déterminer la façon dont les messages de notes de la section d'accords sont envoyés à la prise MIDI OUT. Ce réglage n'est utilisé que si la transmission de messages de notes MIDI est activée pour la section d'accords : "Note Tx" doit être activé (voyez p. 115 dans le mode d'emploi).

Pour savoir comment sélectionner le paramètre "12.8 Chord Tx Mode", voyez "Sélection de paramètres" à la p. 62 dans le mode d'emploi.

L'écran se présente à peu près comme suit :

VALUE	Description
Normal (réglage par défaut)	Les numérios de toutes les notes des accords sont transmis via MIDI.
D-Mode	Chaquebouton d'accord ne transmet qu'un seul numéro de note selon le système suivant: Accords majorés: 48~59* Accords mineurs: 60~71 Accords de 7ème: 72~83 Accords diminués: 84~95

• Tous les nombres de note sont spécifiés selon l'ordre do~si. Exemple : le nombre de note 48 représente un accord do majeur, le nombre de note 49 un accord do# majeur, etc.

Le réglage "D-Mode" peut être utile si vous souhaitez utiliser le FR-7x pour piloter un clavier arrangeur ou un module externe.

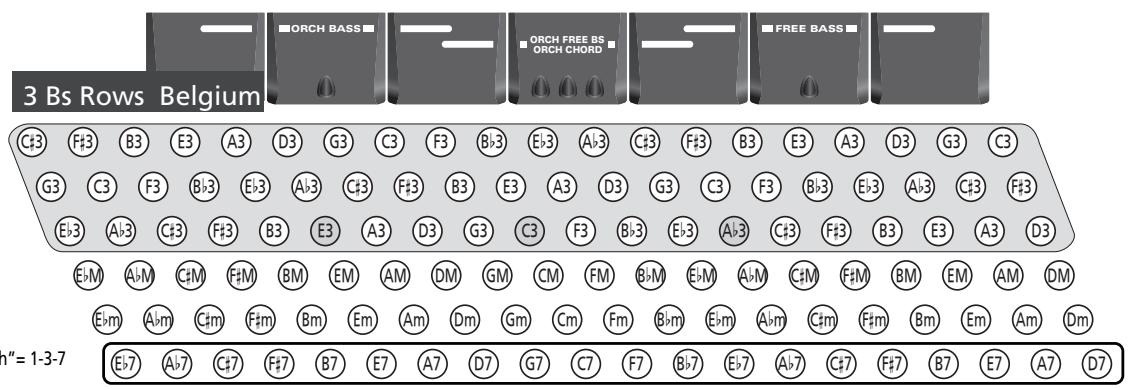

Agencement des boutons '3 Bs Rows Belgium

10.8 Bass & Child Mode

Liste des paramètres mis à jour

Suite aux ajouts des paramètres décrits dans ce document, la liste des "Paramètres disponibles" à la page 63 du mode d'emploi doit être modifiée de la façon suivante. Notez que certains paramètres ont également changé de numéro.

Comp. : Mode d'emploi complémentaire (ce document)

( )

Les valeurs de ces paramètres "System" ont changé.
