MGWH199IXNN - Chaudière MIDEA - Notice d'utilisation et mode d'emploi gratuit

Type de chaudière	Chaudière à gaz
Puissance nominale	19 kW
Rendement énergétique	Classe A
Type de combustible	Gaz naturel ou propane
Dimensions (L x H x P)	600 x 850 x 400 mm
Poids	45 kg
Installation	Murale
Contrôle de la température	Thermostat intégré
Entretien recommandé	Annuel par un professionnel
Sécurité	Protection contre la surchauffe, vanne de sécurité
Garantie	2 ans
Accessoires inclus	Kit de montage, manuel d'utilisation
Certifications	CE, conforme aux normes européennes

FOIRE AUX QUESTIONS - MGWH199IXNN MIDEA

La chaudière ne s'allume pas, que faire ?

Vérifiez que la chaudière est correctement branchée à une source d'alimentation électrique. Assurez-vous également que le thermostat est réglé à une température supérieure à la température ambiante.

Que faire si la chaudière émet des bruits étranges ?

Des bruits inhabituels peuvent indiquer un problème. Vérifiez le niveau d'eau dans le circuit et assurez-vous qu'il n'y a pas de bulles d'air. Si le problème persiste, contactez un technicien.

Comment réinitialiser la chaudière MIDEA MGWH199IXNN ?

Pour réinitialiser la chaudière, éteignez-la complètement pendant environ 10 minutes, puis rallumez-la. Cela peut résoudre certains problèmes temporaires.

La température de l'eau ne monte pas, que faire ?

Vérifiez le réglage du thermostat et assurez-vous qu'il est correctement configuré. Si la température ne monte toujours pas, il pourrait y avoir un problème avec l'élément chauffant ou le capteur de température.

Que faire si il y a une fuite d'eau ?

Coupez immédiatement l'alimentation en eau et en électricité de la chaudière. Inspectez les connexions pour détecter des fuites et contactez un professionnel pour une réparation.

Comment nettoyer le filtre de la chaudière ?

Pour nettoyer le filtre, éteignez la chaudière et débranchez-la. Retirez le filtre, rincez-le à l'eau claire et laissez-le sécher avant de le remettre en place.

Est-il normal que la chaudière émette de la vapeur ?

Oui, il est normal que la chaudière émette de la vapeur lorsqu'elle fonctionne. Cependant, si la vapeur est excessive, cela peut indiquer un problème et il est conseillé de faire vérifier l'appareil.

Comment savoir si la chaudière a besoin d'un entretien ?

Si vous remarquez une baisse de performance, des bruits étranges, des fuites ou des codes d'erreur sur l'affichage, il est temps de prévoir un entretien professionnel.

Quelle est la durée de vie moyenne d'une chaudière MIDEA ?

La durée de vie moyenne d'une chaudière MIDEA est d'environ 10 à 15 ans, selon l'entretien et l'utilisation.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible sur le site officiel de MIDEA dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI MGWH199IXNN MIDEA

Chaufé-eau instantané à gaz Série prémélangée

MANUEL DE L'UTILISATEUR

SmartHome

Avertissements : Avant d'utiliser ce produit, veuillez lire attentivement ce manuel et gardez-le pour une référence future.

La conception et les spécifications sont sujettes à modification sans préavis aux fins d'améliorer le produit. Contactez votre le revendeur ou le fabricant pour en savoir plus.

Le schéma ci-dessus est fourni à titre de référence. Veuillez considérer l'apparence du produit réel comme référence.

AVERTISSEMENT : si vous ne respectez pas scrupuleusement les instructions indiquées, vous risquerez des dommages matériels, des blessures corporelles ou la mort en raison d'un incendie ou d'une explosion.

• Ne stockez pas et n'utilisez pas d'essence ou autres vapeurs et liquides inflammables à proximité de cet appareil ou de tout autre appareil.
• QUE FAIRE SI VOUS SENTEZ UNE ODEUR DE GAZ :

• N'essayez pas d'allumer un appareil.
- Ne touchez aucun interrupteur électrique ; n'utilisez aucun téléphone dans votre bâtiment.
- Appelez immédiatement votre fournisseur de gaz à partir du téléphone d'un voisin.
- Suivez les instructions du fournisseur de gaz.
- Si vous ne pouvez pas joindre votre fournisseur de gaz, appelez le service incendie.

- L'installation et l'entretien doivent être effectués par un installateur qualifié, une agence de service ou le fournisseur de gaz.

LETTRE DE REMERCIEMENT

Nous vous remercions d'avoir choisi Midea ! Avant d'utiliser votre nouvel appareil Midea, veuillez lire attentivement ce manuel afin de vous assurer que vous savez comment utiliser les fonctionnalités et les fonctions offertes par votre nouvel appareil en toute sécurité.

SOMMAIRE

LETTRE DE REMERCIEMENT 01

CONSIGNES DE SÉCURITÉ 02

SPÉCIFICATIONS 06

À lire avant l'installation !

Une installation incorrecte peut causer des dommages graves ou des blessures !

La gravité des dommages ou blessures potentiels est classée dans la catégorie AVERTISSEMENT ! Ou MISE EN GARDE !

Explication des symboles

Avertissement

Ce symbole indique que le non-respect des instructions peut entraîner la mort ou des blessures graves.

Mise en garde

Ce symbole indique que le non-respect des instructions peut causer des blessures corporelles modérées, des dommages à l'appareil ou à d'autres biens.

NE PAS

Ce symbole indique que vous NE DEVEZ JAMAIS effectuer l'action indiquée.

Avertissement

Veiller à lire le manuel dans son intégralité avant de l'utiliser ou de le réparer.

REMARQUE : L'installation doit être conforme aux codes locaux ou, en l'absence de codes locaux, au Code national du gaz combustible, ANSIZ223.1/NFPA 54.

Avertissement sur la proposition 65 de la Californie :

Le produit mentionné dans ce manuel contient des produits chimiques connus de l'État de Californie comme étant des sources de cancer, de malformations congénitales ou d'autres dommages à la reproduction.

AVERTISSEMENT :

Cancer et effets nocifs sur la reproduction- www.P65Warnings.ca.gov.

Cet appareil a été conçu pour un usage domestique uniquement et peut être dangereux s'il est utilisé lors d'occasions spéciales.

AVANT L'UTILISATION, sentir l'odeur du gaz tout autour de la zone près de l'appareil. S'assurer de sentir près du sol car certains gaz plus lourds que l'air et s'y déposeront.

⑦ NE PAS essayer d'allumer le brûleur à la main. Cet appareil NE DISPOSE PAS de veilleuse. Il est équipé d'un dispositif d'allumage automatique du brûleur.

NE PAS entreposer ni utiliser d'essence ou d'autres substances inflammables (vapeurs ou liquides) à proximité de ce chauffe-eau ou de tout autre appareil. Cela pourrait créer un danger pouvant entraîner des blessures corporelles, un incendie et/ou une explosion.

NE PAS placer de journaux ou de linge près du chauffe-eau ou du système de ventilation (y compris la sortie de la terminaison de ventilation), car cela pourrait créer un risque d'incendie, ce qui pourrait entraîner des blessures corporelles et des dommages matériels.

NE PAS utiliser ou entreposer des produits à base aérosol (tels que des laques pour cheveux, des peintures en aérosol, etc.) ou tout autre gaz comprimé à proximité du chauffe-eau ou du système de ventilation (y compris la sortie de la terminaison de ventilation), car cela pourrait entraîner des blessures corporelles, un incendie et/ou une explosion.

N'utilisez PAS cet appareil si une pièce a été immergée dans l'eau. Appelez immédiatement un technicien de service qualifié pour inspecter l'appareil et remplacer toutes les pièces qui ont été immergées dans l'eau.

N'utilisez PAS d'outils pour enfoncer ou tourner la vanne d'arrêt manuelle de l'appareil à gaz. Utiliser seulement votre main pour effectuer cette action. Dans le cas où la vanne ne tournerait pas, NE PAS essayer de le réparer. Utiliser trop de force ou tenter de réparer la vanne d'arrêt de gaz manuelle pourrait entraîner des blessures corporelles, un incendie et/ou une explosion. Appeler un technicien de service qualifié pour effectuer les réparations.

- Demandez à votre installateur ou plombier de vous montrer l'emplacement de la vanne d'arrêt de gaz manuelle et de vous montrer comment l'utiliser correctement.

AVERTISSEMENTS OPÉRATIONNELS :

NE PAS faire fonctionner le chauffe-eau avec le couvercle avant ouvert, cela pourrait provoquer un incendie ou une intoxication au monoxyde de carbone (CO), ce qui pourrait entraîner des dommages matériels, des blessures corporelles, la mort et/ou une explosion.

NE PAS aérer le chauffe-eau sans un système de ventilation approprié. L'utilisation de l'unité sans ventilation pourrait provoquer un incendie et/ou une intoxication au monoxyde de carbone, ce qui pourrait entraîner des dommages matériels, des blessures corporelles ou la mort. Inspecter la terminaison de ventilation et l'alimentation en air chaque année pour vous assurer du bon fonctionnement du chauffe-eau. Si l'un des tuyaux de ventilation, des coudes de ventilation ou des tuyaux d'admission est endommagé de quelque manière que ce soit (séparé au niveau d'un joint ou présente des signes de corrosion, de rouille ou de fusion), ÉTEINDRE le chauffe-eau et cessez de l'utiliser jusqu'à ce que la tuyauterie soit réparée.

NE touchez PAS le cordon d'alimentation ou les composants internes du chauffe-eau avec les mains mouillées. Cela pourrait entraîner un choc électrique et des blessures corporelles. Débranchez toujours l'alimentation électrique avant l'entretien.

- Si le chauffe-eau est endommagé pour une raison quelconque, coupez immédiatement l'alimentation en gaz de l'appareil.

- Si le chauffe-eau est endommagé à la suite d'une surchauffe, d'un incendie, d'une inondation ou de toute autre raison, fermer la vanne d'arrêt manuelle et NE ne plus faire fonctionner l'unité tant qu'elle n'a PAS été réparée et inspectée par un technicien qualifié.

QUE FAIRE SI VOUS SENTEZ UNE ODEUR DE GAZ :

N'essayez PAS de démarrer, d'allumer ou de faire fonctionner un appareil à proximité.
NE touchez aucun interrupteur électrique.
N'utilisez aucun téléphone dans le bâtiment où vous sentez une odeur de gaz.

- QUITTEZ IMMÉDIATEMENT le bâtiment et APPELEZ votre FOURNISSEUR DE GAZ. Suivre les instructions du fournisseur de gaz. Si vous NE parvenez PAS à joindre le fournisseur de gaz, APPELEZ les POMPIERS.

POUR PRÉVENIR LES BRÛLURES :

⑦ NE PAS

NE PAS modifier ou ajuster le réglage de la température du chauffe-eau avant de lire attentivement toutes les instructions de ce manuel.

RÉGLAGE EN FONCTION DE L'ALTITUDE :

Le réglage du chauffe-eau peut nécessiter un ajustement en fonction de l'altitude de l'endroit où il est installé. Étant nous-mêmes originaires de l'Ouest, nous avons déjà ajusté le réglage initial de l'altitude pour qu'elle fonctionne entre 2 000 - 6 500 pieds au-dessus du niveau de la mer, car elle est préférable d'être à l'Ouest. Veuillez vous référer au tableau ci-dessous pour connaître le réglage approprié en fonction de votre altitude. Ce réglage peut être effectué via le panneau de commande du chauffe-eau.

Pour le Canada : Pour garantir un fonctionnement à une altitude comprise entre 2 000 et 4 500 pieds, la puissance d'entrée doit être réduite à un taux de 90 % avec une pression de collecteur normale. Pour garantir un fonctionnement à une altitude comprise entre 4 500 et 9 800 pieds, la puissance d'entrée doit être réduite à un taux de 4 % pour chaque 1 000 pieds au-dessus du niveau de la mer conformément aux codes locaux ou, en l'absence de codes locaux, à la norme CSA B149.1.

Pour nous : Pour garantir un fonctionnement à une altitude supérieure à 2 000 pieds, la puissance d'entrée doit être réduite de 4 % pour chaque 1 000 pieds au-dessus du niveau de la mer conformément aux codes locaux ou, en l'absence de codes locaux, à la norme NFPA54/ANSI Z223.1.

Les instructions sur la façon d'effectuer ce réglage se trouvent dans la section Entretien de l'appareil du manuel d'installation. Cependant, ce réglage ne doit être effectué que par un technicien qualifié au moment de l'installation. Si ce réglage n'est pas effectué ou s'il est effectué de manière incorrecte, cela pourrait entraîner un mauvais fonctionnement de l'appareil. Un mauvais fonctionnement peut provoquer une fuite de gaz, un incendie et/ou une explosion qui peut vous exposer à un risque de blessures corporelles ou de décès.

Données du programme Réglage en fonction de l'altitude
Altitude au-dessus du niveau de la mer	2 000 - 6 500 pieds	6 500 - 9 800 pieds
L2 05 (Réglage par défaut d'usine) 06

Les vapeurs de liquides inflammables exploseront et prendront feu, ce qui peut causer la mort ou de graves brûlures.

NE PAS utiliser ou ne pas entreposer de produits inflammables tels que l'essence, les solvants ou les adhésifs dans la même pièce ou à proximité du chauffe-eau.

Le chauffe-eau a un brûleur principal.

Conservez les produits inflammables :

1. Loin de l'appareil.
2. Dans des récipients homologués.
3. Bien fermés.

4. Loin des enfants
   La flamme du brûleur principal peut :

5. S'allumer à tout moment.

6. Enflammer des vapeurs inflammables.

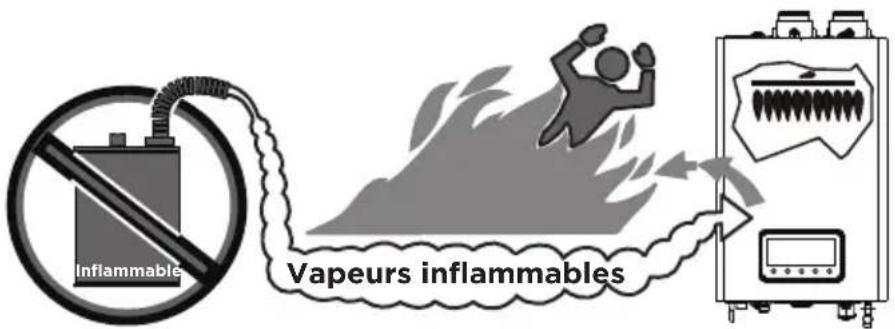

Inflammable Vapeurs inflammables

La figure 1

Les vapeurs :

1. Ne sont pas visibles.
2. Sont plus lourdes que l'air.
3. Peuvent parcourir de longues distances.

N'installez PAS le chauffe-eau où des produits inflammables seront stockés ou utilisés à moins que le brûleur principal ne soit à au moins 18 pouces au-dessus du sol. Cela réduira, mais n'éliminera pas, le risque d'inflammation des vapeurs par le brûleur principal.

Lisez et respectez tous les avertissements et instructions du chauffe-eau. En l'absence du manuel d'utilisation, contactez le revendeur ou le fabricant.

IMPORTANT : Ce chauffe-eau a été approuvé pour une utilisation aux États-Unis. L'installation et l'utilisation de ce chauffe-eau dans tout autre pays annuleront la garantie du produit.

Mise en garde

Pour tout besoin d'entretien ou de réparation du produit, contactez un technicien Midea agréé ou un professionnel agréé. Une installation, un réglage, une modification, un entretien ou une maintenance incorrects peuvent causer une défaillance ou des dommages à l'appareil, des dommages matériels, des blessures corporelles ou la mort, et annuleront la garantie du produit. Si vous avez besoin d'aide ou d'informations supplémentaires, veuillez consulter le fabricant ou un professionnel qualifié.

N'E PAS essayer de réparer ou de remplacer une pièce du chauffe-eau à moins que cela ne soit spécifiquement recommandé dans ce manuel.
N'utilisez PAS le chauffe-eau s'il présente des signes de dommages ou si l'une de ses pièces a été immergée dans l'eau. Cela pourrait entraîner des blessures corporelles, une défaillance du produit et/ou des dommages matériels. Si une pièce de l'appareil est endommagée ou a été immergée dans l'eau, contactez immédiatement un technicien de service qualifié pour inspecter l'appareil et remplacer toutes les pièces qui sont endommagées ou qui ont été immergées dans l'eau.
NE laissez PAS les enfants utiliser ou accéder au chauffe-eau. Cela pourrait entraîner des blessures corporelles, une défaillance du produit et/ou des dommages matériels.
N'essayez PAS de régler ou de modifier le réglage de la température pendant l'utilisation du chauffe-eau, car cela pourrait entraîner des blessures corporelles.
N'allumez PAS le chauffe-eau à moins que les alimentations en eau et en gaz ne soient correctement connectées et complètement ouvertes. L'utilisation de l'appareil sans que l'eau et le gaz ne soient connectés et ne s'écoulent peut endommager le chauffe-eau.
N'allumez PAS le chauffe-eau si la vanne d'arrêt de l'alimentation en eau froide est fermée, car cela pourrait endommager l'appareil.
N'utilisez PAS ce chauffe-eau à des fins autres que celles prévues, comme décrit dans ce manuel.
NE retirez PAS le couvercle avant à moins que l'alimentation du chauffe-eau ne soit coupée et que l'appareil ne soit déconnecté de la prise. Le non-respect de cet avertissement peut entraîner la mort ou une décharge électrique.
N'utilisez PAS de pièces de rechange ou d'accessoires non homologués, car cela pourrait entraîner un mauvais fonctionnement de l'appareil ou une défaillance et annuler la garantie du produit.
NE placez rien dans ou autour des bornes de ventilation qui pourrait obstruer la circulation de l'air dans ou hors du chauffe-eau (par exemple, une corde à linge).

En cas de surchauffe ou si l'alimentation en gaz ne s'arrête pas, éteignez la vanne de gaz manuelle de l'appareil.

SPÉCIFICATIONS

Remarque : Veuillez vérifier le modèle sur la marque, l'explication du modèle a été énumérée ci-dessous.

MGWH 199 IX N P
	:		:	:
	Puissance nominale		N : Gaz naturelP : Propane	P : PompeN : Pas de pompe

Nom du modèle de gaz naturel		MG-WH150IXNP	MG-WH180IXNP	MG-WH199IXNP
Nom du modèle de propane		MG-WH150IXPP	MG-WH180IXPP	MG-WH199IXPP
Capacité calorifique (entrée)	Gaz naturel, gaz propane	20 000 - 150 000 BTU/H	20 000 - 180 000 BTU/H	20 000 - 199 000 BTU/H
Facteur énergétique uniforme	UEF (pour le GN et le GPL)	0,95 0,95 0,95
Débit (ECS)	Augmentation de la température de 20 °C (37 °F)	8,1 9,7 10,7
	Augmentation de température de 26 °C (47 °F)	6,4 7,6 8,4
	Augmentation de la température de 37 °C (67 °F)	4,5 5,4 5,9
Dimensions		26,8 x 17,3 x 10,6 pouces (680 x 440 x 270 mm)
Poids		77.2lbs (35kg)
Type d'installation Intérieur
Type de ventilation Tirage forcé à évacuation directe
Allumage Allumage électronique
Pression d'eau		15 - 150 PSI
Pression d'alimentation en gaz naturel (à partir de la source)		WC 3,5 po - WC 10,5 po (870 Pa à 2 610 Pa)
Pression d'alimentation en gaz propane (à partir de la source)		WC 8 po - WC 13 po (1 990 Pa à 3 230 Pa)

Débit minimum		0.5GPM/(1.9L/MIN)	0.5GPM/(1.9L/MIN)	0.5GPM/(1.9L/MIN)
Tailles de connexion	Entrée de l'eau froide	3/4 NPT
	Sortie de l'eau chaude	3/4 NPT
	Entrée de gaz	3/4 NPT
Alimentation	Alimentation principale	120 V, 60 Hz
	Consommation électrique maximale	150 W (+114 W lorsque le module antigel est allumé, +180W lorsque la pompe est allumée)
Matériaux	Boîtier SPCC
	Échangeurs de chaleur	Acier inoxydable série 300
Ventilation	Échappement	2 po ou 3 po PVC, PVCC, polypropylène approuvé
	Admission
Dispositifs de sécurité		Interrupteur de limite haute de la température des fumées (158 °F/70 °C)Interrupteur de limite haute de la température de l'eau (185 °F/85 °C)Chauffage en céramique avec protection contre le gel (S'allume à 41 °F/5 °C et s'éteint à 59 °F/15 °C)

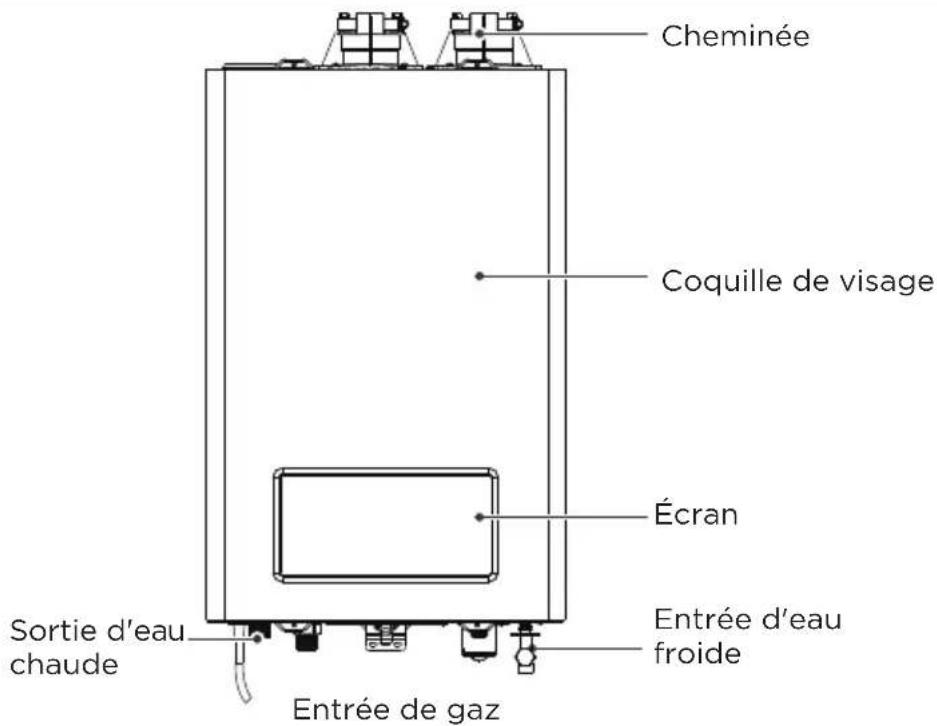

APERÇU DU PRODUIT

Produit

Cheminée Coquille de visage Écran Sortie d'eau chaude Entrée de gaz Entrée d'eau froide

La figure 2

Éléments inclus

1 chauffe-eau à gaz sans réservoir en

2 matériaux d'emballage polystyrène bascule

4 boulons à

Grillage aviaire 2 x 2 pièces chacun

1 restricteur de débit du tuyau d'évacuation de trois (3) po (tuyau de 3 po. seulement)

1 support de montage mural (supérieur)

1 vanne d'arrêt de gaz manuelle (en Option)

1 paquet de fixations

Support pour montage mural (inférieur/bas) x 1

2 colliers de serrage pour tuyaux et tubes

Valve de réduction de pression (en option)

1 mode d'emploi manuel d'installation I plan d'installation 1:1 1 carte de garantie

Vue de face
La figure 5

Composants de l'appareil Dimensions de l'appareil

N° Description Taille
1 Évent d’évacuation	2 pouces
2 Admission d’air	2 po
3 Entrée de l’eau froide	34 po
4 Nettoyage du condensat	N/A
5 Vidange du condensat	12 po.
6 Sortie de l’eau chaude	34 po
7 Câble d’alimentation	120 V / 60 Hz
8 Entrée de gaz	34 po
9 Entrée d’eau	34 po

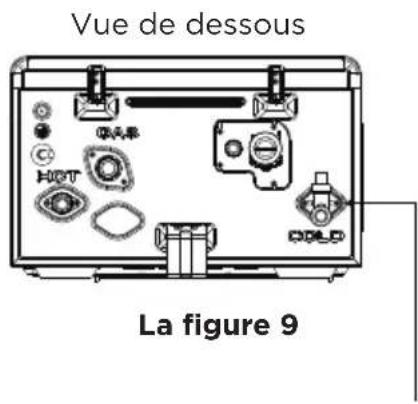

Élément	Vue de dessus	Vue de dessous	Vue de face
A	10 7/8 po.	26 3/4 po.	5 5/8 po.
B	10 3/8 po.	2 3/4 po.	4 7/8 po.
C	6 3/4 po.	1 3/4 po.	3 1/8 po.
D.1	3 7/8 po.	1 3/4 po.	2 1/2 po.
D.2	3 7/8 po.	1 3/4 po.	2 5/8 po.
E	5 1/2 po.	17 1/4 po.	2 po.
F			2 1/2 po.
G			4 3/8 po.
H			4 1/8 po.
I			4 7/8 po.
J			1 5/8 po

GUIDE DE DÉMARRAGE RAPIDE

Avant la première utilisation

MISE EN GARDE

Avant la première utilisation, un essai doit être effectué par des professionnels autorisés. Avant utilisation, veuillez vous assurer que le chauffe-eau à gaz est correctement installé.

Essai en cours et démarrage rapide

1. Insérer la fiche d'alimentation et allumer l'unité.
2. Allumer le commutateur à gaz.
3. Ouvrir la vanne d'entrée d'eau avant l'allumage

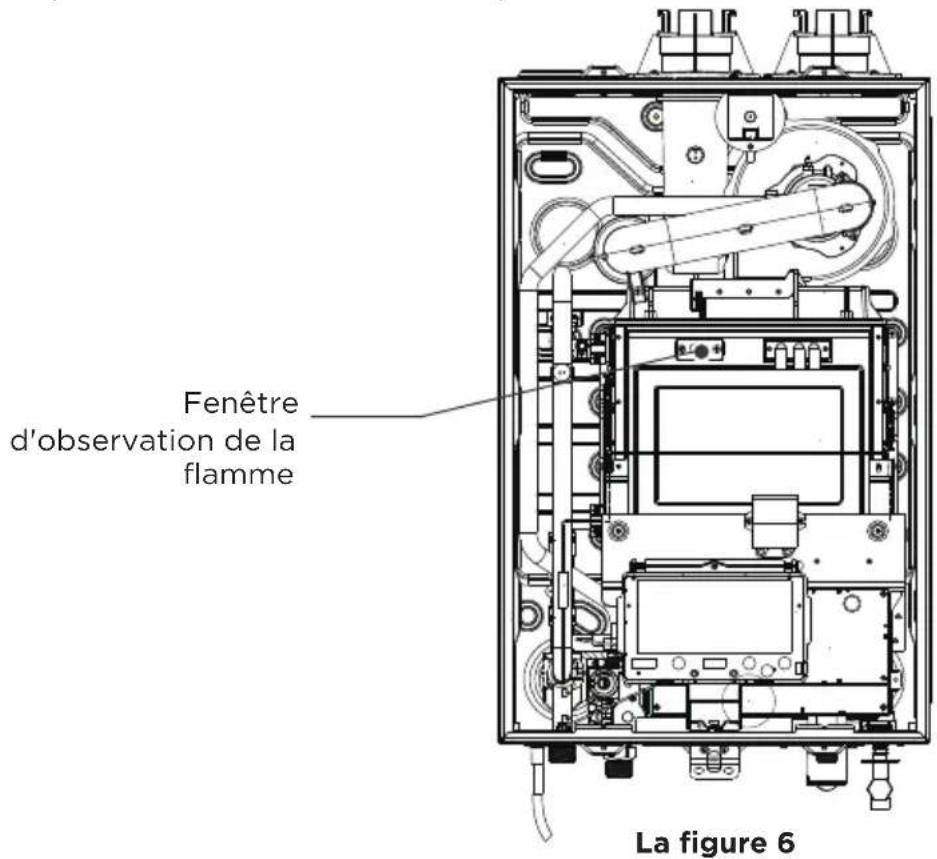

4. Ouvrir le robinet d'eau chaude. Observer la flamme depuis l'écran.
5. Couper l'alimentation en eau

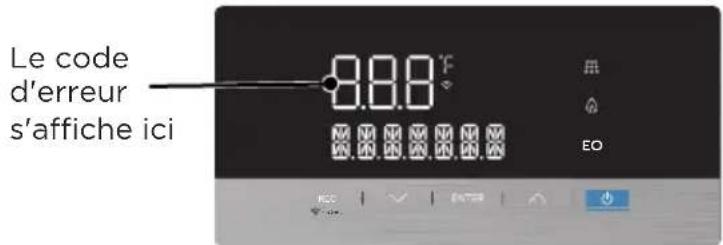

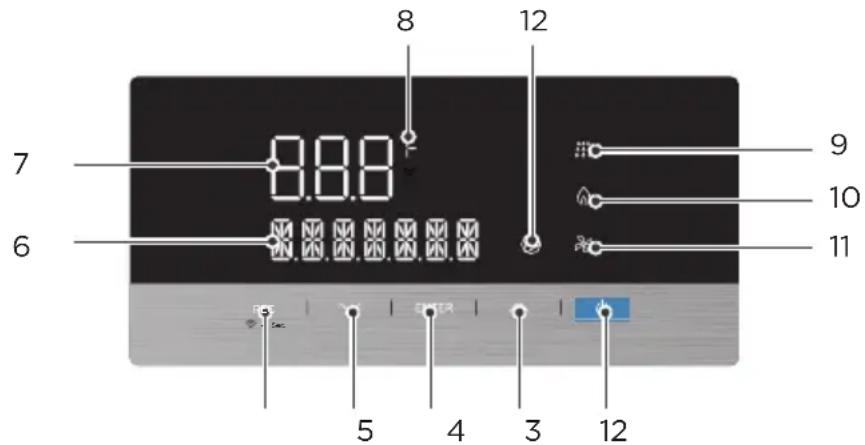

8 12 7 0.00 6 9 10 11 5 4 3 12

N° Symbole Description Fonction
1 Power ALLUMER/ÉTEINDRE
2		Vers le haut	• Augmenter le réglage de la température.• Changer les renseignements affichés lorsque vous appuyez sur le bouton Info.
3	ENTER	Enter	• Régler la température par défaut• Restaurer à la température par défaut
4		Vers le bas	• Diminuer le réglage de la température.• Changer les renseignements affichés lorsque vous appuyez sur le bouton Info.
5	REC- 3 Sec.	Réglage de Recirculation	Entrez les paramètres de recirculation.
		Fonction Wifi	Appuyez sur 3 secondes pour connecter Wifi.
6	[IMAGE]	Affichage des informations	Afficher des informations détaillées pour chaque statut.
7		Température Affiche la température de l'eau.
8	°F	Température Affiche la température en Fahrenheit.
9		Débit d'eau Indique qu'un signal de débit d'eau est détecté.
10		Flamme Indique qu'un signal de flamme est détecté.
11		Souffleur Indique que le souffleur fonctionne.
12	[XSHC]	Pompe Indique que la pompe fonctionne.

INSTRUCTIONS DE FONCTIONNEMENT

Avertissement

Suivre les instructions ci-dessous pour éviter des conditions de fonctionnement dangereuses qui pourraient causer des dommages matériels, des blessures graves ou même la mort.

• S'assurer que le chauffe-eau est rempli d'eau avant d'utiliser le chauffe-eau. Si la vanne de gaz interne du chauffe-eau ne peut pas couper l'alimentation en gaz, utiliser la vanne d'arrêt de gaz manuelle et appeler un technicien qualifié.
• Si une partie du chauffe-eau a été immergée dans l'eau, ne pas utiliser cette unité, couper immédiatement l'alimentation électrique et appeler un technicien qualifié.

Allumer ou éteindre le chauffé-eau

Allumé/éteint

Appuyer sur le bouton POWER pour allumer/éteindre. Lorsque l'appareil est allumé, le réglage de la température s'affichera à l'écran et l'avertisseur sonore retentira une fois.

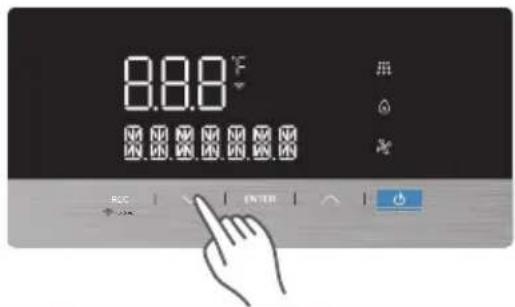

Réglage de la température de l'eau

La température par défaut est de 120 °F (48,9 °C). Pour régler la température pendant que l'unité est allumée, appuyer sur les boutons ∧ ou ∨ Appuyer sur le bouton modifiera la température de 1 degré et l'avertisseur sonore retentira à chaque pression. Maintenir le bouton enfoncé ajustera rapidement le réglage de la température.

Réglage de la température de diminution Réglage de la température d'augmentation

Plage de réglage de la température Précision

95 °F \~ 140 °F 1 °F

REMARQUE

• La température de consigne peut être modifiée de 95 à 140°F lorsque le brûleur est éteint, mais l'appareil est « ALLUMÉ »,. Si la température actuelle de consigne est inférieure à 120°F et que le brûleur est allumé, le réglage de la température est verrouillé de 95 à 120°F pour aider à éviter la brûlure due au réglage de la température.
• Si la température de consigne est supérieure à 120°F, celle-ci peut être modifiée de 95 à 140°F.
• Avant d'utiliser le mode de recirculation, l'heure locale doit être réglée; sinon, la fonction ne pourra pas démarrer. Les détails se référeront au manuel d'installation.

Code d'erreur

Si un message d'erreur apparaît, vous pouvez essayer de réinitialiser le chauffe-eau pour résoudre le problème. Pour réinitialiser le chauffe-eau, appuyer sur le bouton Alimentation.

Si la réinitialisation du chauffe-eau ne résout pas le problème, se reporter à « 5. Dépannage » sur la page dépannage ou communiquer avec l'assistance technique sur la carte de garantie.

Le code d'erreur s'affiche ici 8.00 °F EO

	ERREUR CODE Écran AFFICHER LE CONTENU
1	Défaillance du capteur de température de sortie d'eau chaude	E0 E0 Flash ERREUR DU CAPTEUR OT
2	Flamme accidentelle perdue E1 E1 Flash		ERREUR DE PERTE DE FLAMME
3	Fausse flamme E2 Flash E2		ERREUR DE FAUSSE FLAMME
4	Défaillance de la thermistance E3 Flash E3 ERREUR DE THERMOSTAT
5	Température de sortie trop élevée	E4 Flash E4	ERREUR DE SURCHAUFFE OT
6	Défaillance du ventilateur E5 Flash E5 ERREUR DE VENTILATEUR
7	Défaillance de la vanne de gaz	E6 E6 Flash	ERREUR DE LA VANNE DE GAZ
8	Défaillance de la pompe E8 E8 Flash ERREUR DE LA POMPE
9	Défaillance de la vanne d'eau principale *	E9 N/A	ERREUR DE LA VANNE D'EAU PRINCIPALE
10	Échec de delai d'attente	EE Flash EE	ERREUR D'HEURES DE DELAI D'ATTENTE DE CHAUFFAGE
11	Défaillance de la température d'entrée	F2 Flash F2	ERREUR DU CAPTEUR INFORMATIQUE
12	Échec d'allumage	C0 Flash C0	ERREUR DE DÉFAUT D'ALLUMAGE
13	Flamme résiduelle	C1 Flash C1	ERREUR FLAMME GAUCHE
14	Blocage de l'évent	C4 Flash C4	ERREUR DE BLOC D'ÉVENT
15	Échec du blocage des conduites	C5 Flash C5	ERREUR DE BLOCAGE DU CIRCUIT D'EAU
16	Température des gaz d'échappement	C9 Flash C9 ERREUR DU CAPTEUR EGT
17	Température des gaz d'échappement trop élevée	CA Flash CA	ERREUR DE SURCHAUFFE DES GAZ D'ÉCHAPPEMENT

18	Défaillance de la vanne de dérivation d'eau *	CB N/A		ERREUR DE VANNE DE DÉRIVATION D'EAU
19	Défaillance du capteur de température de sortie de l'échangeur de chaleur	CF	Flash CF	ERREUR DU CAPTEUR HET
20	Défaillance du circuit Watchdog	A0 Flash A0 ERREUR DE WATCHDOG
21	Commande MCU PC A1 Flash A1 ERREUR MCU CMD
22	Échec de la compilation d'instruction et échec d'exécution	A2 Flash A2		ERREUR D'EXÉCUTION CMD
23	Défaillance MCU RAM CC A3 Flash A3 ERREUR MCU RAM CC
24	Défaillance MCU ROM A4 Flash	A4 ERREUR MCU ROM
25	MCU Registre Dc A5 Flash A5			ERREUR DU RÉGISTRE MCU

* Ces codes d'erreur ne s'afficheront pas à l'écran, mais ils sont accessibles en mode après-vente. Veuillez vous référer à la page précédente pour plus de renseignements.

Entretien de l'appareil\*

PRUDENCE

*Cette opération NE DOIT être effectuée que par des professionnels agréés ou avec les conseils spécifiques d'un représentant autorisé de Midea.

Diagnostics et actions correctives suggérées

Le panneau de commande du chauffe-eau est capable d'enregistrer des renseignements sur l'état de fonctionnement de celui-ci au moment de recenser les dix défaillances ou erreurs les plus récentes. Ces renseignements peuvent être consultés dans l'historique des codes d'erreur lorsque vous y accédez en mode d'entretien de l'appareil. Les écrans suivants s'afficheront lors de l'examen de l'historique du chauffe-eau. Le tableau ci-dessous comprend également des renseignements de diagnostic et d'éventuelles actions correctives.

Écran Condition Diagnostic			Actions correctives possibles
Rien n'apparaît sur le panneau d'affichage, mais l'appareil émet un signal sonore.	Le panneau de commande principal ne reçoit pas de commandes.	Vérifier le câblage pour vous assurer qu'il est correct et qu'il n'y a pas de court-circuit.	Le câblage correct par schéma de câblage, y compris la connexion du transformateur à la commande.
Rien n'apparaît sur le panneau d'affichage et aucun autre composant ne fonctionne.	Aucune alimentation 120 V n'est en cours de réception.	S'assurer que le bouton power sur le panneau d'affichage est allumé.	Allumer le bouton power sur le panneau d'affichage.
		Y a-t-il 120 V au niveau de la boîte de distribution ?	Dépanner et corriger l'alimentation électrique de la boîte de distribution.
		Le connecteur d'alimentation du TABLEAU DECOMMANDE PRINCIPAL est-il déconnecté ?	Connector correctement le câble d'alimentation au TABLEAU DE COMMANDE PRINCIPAL.
		Inspecter le fusible. Remplacer le TABLEAU DE COMMANDE PRINCIPAL.
L'affichage se réinitialise tout le temps.	Ceci se produit lorsque l'alimentation électrique est anormale.	Tension d'alimentation trop basse.	Allumer le bouton power sur le panneau d'affichage.
		L'alimentation de commutation est défectueuse.	Remplacer le TABLEAU DE COMMANDE PRINCIPAL.
Rien n'apparaît sur le panneau de commande de l'écran, mais le chauffe-eau fonctionne.	Cela se produit lorsque les communications sont perdues du contrôle à l'affichage.	Vérifier les connexions desserrées et le bon alignement des broches/engagement des connecteurs de la commande.	Le câblage correct par schéma de câblage, y compris la connexion du transformateur à la commande.
		Éteindre et allumer le chauffe-eau à l'aide du bouton d'alimentation sur le panneau d'affichage et vérifier son fonctionnement.	Remplacer le module d'affichage.

MISE EN GARDE

Cette opération DOIT être effectuée par des professionnels agréés ou avec les conseils d'un représentant autorisé de Midea.

Appuyer sur les boutons ENTER et INFO et les maintenir enfoncés pendant 3 secondes pour accéder à l'interface de renseignements d'entretien (OT s'affiche par défaut). Appuyer sur ∧ ou √pour faire défiler les champs de renseignements énumérés ci-dessous. Une fois le champ souhaité sélectionné, appuyer sur ENTER pour afficher plus de détails.

120°F 0T REC 7.5V + - + - + -

*HE : Les 10 codes d'erreur les plus récents peuvent être sélectionnés dans la liste.

**TUW : Consommation totale d'eau, affichée en gallons (par exemple, 0 HG signifie moins de 100 L/G, 1 HG signifie 100G - 200G).

***EST : Nombre de fois où l'allumage a réussi (par exemple, OH signifie moins de 100 fois, 1H signifie 100 - 200 fois).

SOMMAIRE Description Unités
OT	Température de sortie °F
IT Température d'entrée		°F
EGT Température des gaz d'échappement °F
HET Température de l'échangeur de chaleur °F
FS Vitesse de ventilation TPM
Point d'accès Pression d'air PA
HE*	Erreur historique	N/A
WF Débit d'eau		GPM
TUW**	Consommation totale d'eau	HG
EST***	Temps de réussite de l'allumage	H
UA	Numéro de version de la carte principale	N/A
UB	Numéro de version du panneau d'affichage	N/A

CONFIGURATION ET FONCTIONNEMENT DE L'APPLICATION

Installer l'application

1. Assurez-vous que le téléphone mobile est connecté à votre réseau domestique.
2. Scannez le code QR ou recherchez l'application msmarthome depuis le Google Play Store ou l'apple App Store sur un appareil intelligent.

Inscrivez-vous et connectez-vous

Ouvrez l'application MSmartHome, et créez un nouveau compte pour démarrer (vous pouvez également vous enregistrer via un compte tiers). Si vous avez déjà un compte existant, utilisez le compte pour vous connecter.

Connectez vos appareils à MSmartHome

1. Assurez-vous que le téléphone mobile est connecté à votre appareil au réseau sans fil.
2. Veuillez allumer vos appareils.

3. Ouvrez l'application MSmartHome sur votre téléphone.

4. Si un message de «appareils intelligents découverts à proximité» apparaît, cliquez pour ajouter.

5. Si aucun message n'apparaît, sélectionnez «+» sur la page et sélectionnez votre appareil dans la liste des appareils disponibles à proximité. Si votre appareil ne figure pas dans la liste, veuillez l'ajouter manuellement par catégorie d'appareil et par modèle d'appareil.

6. Connectez votre appareil au réseau sans fil selon les instructions sur l'application, si la connexion échoue, veuillez suivre les instructions fournies par l'application pour continuer l'opération.

Réseau sans fil Signal lumineux

Clignotant lentement	• En attente de connectiona
Clignotant rapidement	• Connexion
Continuez sur	• Connecté à votre routeur sans fil

NOTE

1. Assurez-vous que vos appareils sont allumés.
2. Gardez votre téléphone mobile suffisamment près de votre appareil lorsque vous connectez le réseau à votre appareil.
3. Connectez votre téléphone mobile au réseau sans fil à la maison et assurez-vous de connaître le mot de passe du réseau sans fil domestique.
4. Vérifiez si votre routeur prend en charge la bande WLAN 2,4 GHZ et allumez-le. Si vous n'êtes pas sûr que le routeur prenne en charge la bande WLAN 2,4 GHZ, veuillez contacter le fabricant du routeur.
5. L'appareil ne peut pas se connecter au réseau sans fil qui nécessite une authentication, et il apparaît généralement dans les espaces publics tels que les hôtels, les restaurants, etc. Veuillez vous connecter à un réseau sans fil qui ne nécessite pas d'authentication.
6. Il est recommandé d'utiliser un nom de réseau sans fil qui ne contient que des lettres et des chiffres. Si le nom de votre réseau sans fil contient des caractères spéciaux, modifiez-le dans le routeur.
7. Éteignez la fonction WLAN de votre téléphone mobile lorsque vous connectez le réseau à vos appareils.
8. Dans le cas où votre appareil connecté au réseau sans fil avant, mais il a besoin de se reconnecter, s'il vous plaît cliquez sur "+" sur la page d'accueil de l'application, et ajouter votre appareil à nouveau par la catégorie de l'appareil et le modèle selon les instructions sur l'application.

Réinitialiser la configuration WLAN

1. Appuyez sur REC et le bouton d'alimentation 3 secondes pour allumer la fonction WLAN et ré-entrer dans le processus d'onfiguration cnetwork.
2. Le signal du réseau sans fil clignote lentement.
3. Se reconnecter au réseau en fonction du contenu de la page précédente.

NETTOYAGE ET ENTRETIEN

Nettoyage

• Vérifier fréquemment si les conduites d'alimentation en gaz sont en bon état sans fissures.
• Faire attention aux tuyaux en caoutchouc ou aux joints. Afin d'éviter les fuites de gaz, vérifier fréquemment les joints des canalisations en utilisant de la mousse pour voir s'il y a des bulles qui se forment. Si des bulles se forment, il y a une fuite.
• Un chauffe-eau doit être examiné et nettoyé après avoir été utilisé pendant une période de temps (généralement environ six mois à un an) pour garantir le fonctionnement normal de celui-ci.
• Nettoyer le boîtier externe de l'unité avec de l'eau et du savon léger. L'utilisation de nettoyants chimiques agressifs ou de solvants volatils entraînera la décoloration ou la perte de lustre de la peinture.
• Nettoyer régulièrement le filtre d'entrée d'eau.

Brûleur

- Retirer la vis du couvercle avant et vérifier la couleur de la flamme du brûleur à partir de la fenêtre d'observation de celle-ci. Une fois allumée, la flamme doit recouvrir la surface du brûleur. La flamme doit brûler avec une flamme stable claire, bleue ou orange. Si la flamme n'a pas cette apparence, appeler les professionnels agréés ou le représentant autorisé de Midea pour obtenir de l'assistance.

Fenêtre d'observation de la flamme La figure 6

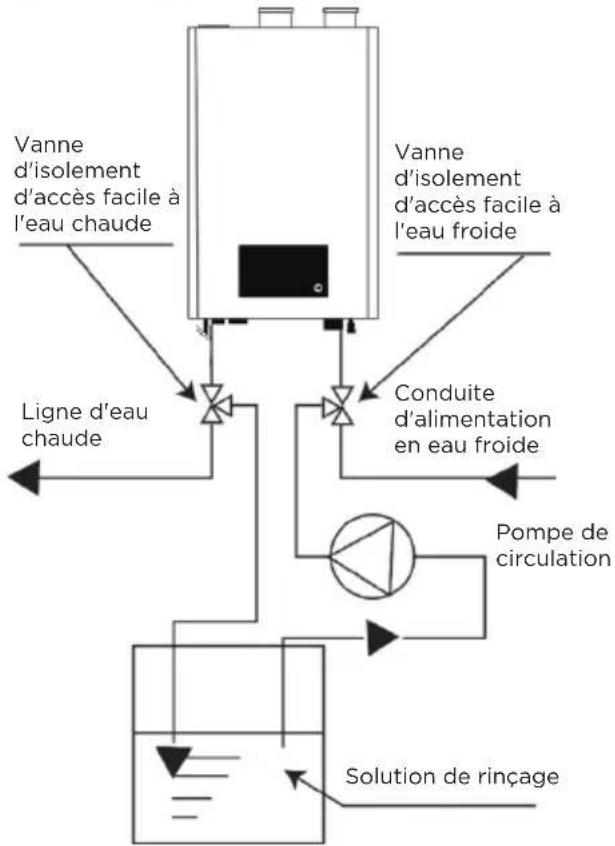

Rincer l'échangeur de chaleur

En raison de la dureté de l'eau dans votre région, le tartre peut s'accumuler à l'intérieur de l'échangeur de chaleur et bloquer le débit d'eau efficace. Un rinçage périodique est obligatoire afin d'assurer un écoulement fluide de l'eau. Il est recommandé de rincer l'échangeur de chaleur selon le calendrier figurant au bas de la page 11 en fonction de votre dureté de l'eau. Les dommages au chauffe-eau qui résultent d'un dépôt de tartre d'eau NE SERONT PAS couverts par la garantie du produit.

Veuillez suivre ces étapes lorsque l'appareil est rincé pour détartrer l'échangeur de chaleur. Il est recommandé de contacter un professionnel agréé pour effectuer cette procédure.

1. S'assurer que les vannes d'isolement sont complètement fermées avant de commencer cette procédure.
2. Connecter le raccord vide de la vanne d'isolement côté eau froide à la sortie de la pompe de circulation.
3. Raccorder le raccord vide de la vanne d'isolement sur la vanne d'eau chaude à un tube menant au réservoir de solution.
4. Raccorder l'entrée de la pompe de circulation à un tube qui mène au réservoir de solution.
5. S'assurer qu'il n'y a aucune fuite dans l'un des connecteurs.
6. Remplir le réservoir de solution avec la solution de détartrage au-dessus du tube connecté à la pompe de circulation. Si vous utilisez un kit de détartrage commercial, veuillez suivre correctement les instructions de celui-ci.
7. Faire fonctionner la pompe de circulation jusqu'à ce que la solution commence à sortir de la tubulure connectée à la vanne d'isolement de l'eau chaude. S'assurer que cette tubulure retourne le fluide au récipient de solution de rinçage.

8. Continuer à faire fonctionner la pompe de circulation jusqu'à ce que la solution qui sort du côté de l'eau chaude soit propre

9. Vidanger complètement la solution de l'unité. Débrancher tous les tubes pour le rinçage et fermez complètement les connecteurs vides des vannes d'isolement.

10. Ouvrir les vannes d'isolement pour revenir à un débit d'eau normal.
11. Rétablir l'alimentation électrique, l'alimentation en gaz et l'alimentation en eau.
12. Faire fonctionner le chauffe-eau pendant au moins cinq (5) minutes pour vous assurer qu'il ne reste aucune solution dans l'unité.

La figure 7

Nettoyer le filtre d'entrée d'eau

PRUDENCE

Avant d'effectuer toute opération d'entretien, veuillez suivre ces étapes :

• Débrancher l'alimentation électrique, débrancher l'alimentation de la prise qui alimente cette unité et fermer la vanne d'arrêt de gaz manuelle.

• Une fois l'alimentation COUPÉE, vidanger l'eau chaude d'un robinet à proximité jusqu'à ce qu'elle refroidisse. Fermer ensuite les vannes d'isolement d'alimentation en eau (froide et chaude) du chauffe-eau.

• Vidanger le chauffe-eau.

• Localiser l'entrée d'eau froide du chauffe-eau.

• Dévisser l'extrémité en laiton tournée vers vous sur l'ensemble d'entrée d'eau froide en la tournant dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'elle se desserre. Retirer l'extrémité en laiton et le filtre de l'assemblage d'entrée d'eau.

• Rincer l'écran du filtre avec de l'eau propre, le brosser avec une brosse à dents inutilisée ou l'essuyer si nécessaire. Ne pas tapoter l'écran sur une surface dure ou avec votre main. Tapoter sur l'écran peut déformer le filtre, affectant la capacité de filtrage.

• Insérer le filtre nettoyé et le serrer en le tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit fermement remis dans l'assemblage d'entrée d'eau froide.

Vue de face La figure 8

Emplacement du filtre à eau

Vue de dessous La figure 9

Emplacement du filtre à eau

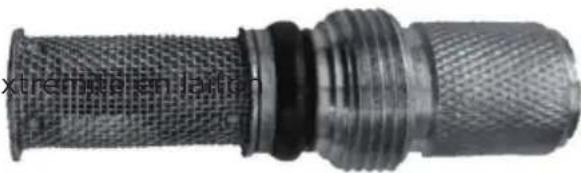

Image de l'extrémité en laiton et du filtre à eau propre retirés du chauffe-eau (agrandi).

Écran du filtre à eau Ex

1. Puissance sur le chauffe-eau
2. Entrez le STETIME dans l'interface d'information d'entretien
3. Calibrer l'heure actuelle
4. sortie

PRUDENCE

• L'heure actuelle est fixée tous les six mois.
• Si l'appareil est éteint pendant plus de deux mois, le temps devrait être remis à zéro.
• Après le changement de saison, l'heure doit être réinitialisée.

DÉPANNAGE

Codes d'erreur et solutions

Si vous rencontrez un problème avec le chauffe-eau, veuillez vous référer au tableau suivant pour les corrections possibles. Les codes d'erreur qui apparaissent sur l'écran du panneau avant sont expliqués dans la section ci-dessous. En cas de problèmes mineurs, la réinitialisation du chauffe-eau peut résoudre le problème. Pour réinitialiser le chauffe-eau, appuyer sur le bouton POWER situé sur le panneau avant, ou fermer le robinet, puis le rouvrir.

* L'unité ne sera pas automatiquement restaurée tant que ce code d'erreur est affiché. Appuyer sur éteindre, puis sur rallumer manuellement l'unité.

Codes d'erreur	Description Cause Solution possible
E0 E0 affiché		Capteur de température de l'eau de sortie ouvert ou court-circuité.	S'assurer que le capteur de température est correctement connecté. Si la connexion est bonne, changer le capteur.
			Si l'erreur persiste, changer le TABLEAU DE COMMANDE PRINCIPAL.
E1	Flamme accidentelle perdue	Le gaz s'est épuisé pendant la combustion ou aucune pression dans la tuyauterie.Le fonctionnement de la vanne de gaz est instable.	Augmenter la pression d'alimentation en gaz à la valeur requise.Remplacer la vanne de gaz.
E2	Signal de flamme détecté avant l'allumage	Circuit ouvert formé entre le capteur de flamme et le brûleur ou l'échangeur de chaleur avant l'allumage.	Débrancher le capteur de flamme du TABLEAU DE COMMANDE PRINCIPAL, avec l'alimentation sous tension, mais le brûleur éteint.Si E2 persiste, changer LETABLEAU DE COMMANDE PRINCIPAL.Si E2 ne persiste pas, changer le capteur de flamme.
E3	Circuit ouvert de la thermistance*	L'eau de sortie de l'échangeur de chaleur a surchauffé.	1. Vérifier s'il y a des débris ou de la saleté sur le filtre d'entrée d'eau. Si c'est le cas, nettoyer le filtre (vous reporter à la section Nettoyer le filtre d'entrée d'eau à la page 41).2. Vérifier la valeur BWF (vous reporter à la section Entretien de l'application), si elle dépasse 0,4 GPM, vérifier le HE, si le CBerror peut être recherché à partir du HE, changer la vanne de dérivation d'eau.
		Défaillance de la thermistance.Sortie d'eau chaude surchauffée.	Éteindre l'unité, utiliser un multimètre pour vérifier si la thermistance est conductrice. Si E3 existe pendant que la thermistance est conductrice, changer le TABLEAU DE COMMANDE PRINCIPAL.1. Vérifier s'il y a des débris ou de la saleté sur le filtre d'entrée d'eau. Si c'est le cas, nettoyer le filtre (vous reporter à la section Nettoyer le filtre d'entrée d'eau).2. Vérifier la valeur BWF (vous reporter à la section Entretien de l'appareil), si elle dépasse 0,4 GPM, vérifier le HE, si l'erreur CB peut être recherchée à partir du HE, changer la vanne de dérivation d'eau.
E4	La température de l'eau de sortie dépasse 185 °F (85 °C) Pendant plus de 3 secondes
		Défaillance du capteur de température.	Remplacer le capteur.

Codes d'erreur	Description Cause Solution possible
E5	Défaillance du ventilateur	Câbles non connectés. • Connecter les câbles.
		Défaillance du contrôleur du ventilateur.	• Si E5 persiste, remplacer le ventilateur.
E6	Vanne de gaz Défaillance	Câbles non connectés. • Connecter les câbles.
		Défaillance du solénoïde.	• Si E6 persiste, remplacer la vanne de gaz.
E8	Faible débit d'eau	Le débit d'eau est bas et la panne de la pompe est détectée	• Couper l'alimentation et recommencer• Fermer tous les robinets et les rouvrir• L'appareil redémarrera pour récupérer la pompe• Essayer plusieurs fois, si la récupération a échoué, replacer la pompe
EE Delai d'attente		La durée du brûleur dépasse 40 minutes de fonctionnement continu.	Fermer et ouvrir le robinet pour redémarrer l'opération de combustion.
F2	Défaillance du capteur de température de l'eau d'entrée	Capteur de température de l'eau d'entrée ouvert ou court-circuité.	• S'assurer que le capteur est connecté.• Si le capteur est connecté et que F2 persiste, changer le capteur.• Si F2 persiste avec un nouveau capteur, changer le TABLEAU DE COMMANDE PRINCIPAL.
C0	Défaillance d'allumage	La vanne de gaz n'est pas ouverte.	Remplacer la vanne de gaz.
		Air dans la conduite d'alimentation en gaz	Essayer d'allumer plusieurs fois pour évacuer l'air.
		La pression d'alimentation en gaz est trop faible.	S'assurer que la pression d'alimentation en gaz est dans la plage.
		Blocage de la buse. Nettoyer la buse.
		Aucun signal du capteur de flamme.	Changer le capteur de flamme, si CO persiste, changer le TABLEAU DE COMMANDE PRINCIPAL.
C1	Flamme résiduelle	Fuite au niveau de la vanne de gaz.	Remplacer la vanne de gaz.
C3	Erreur de capteur de pression d'air	Mauvaise pression d'air détectée	Réinitialiser la fiche
C4	Blocage de l'évent	Blocage du tuyau d'évent.	Nettoyer et retirer les débris à l'intérieur du tuyau d'évent.
		Pression du vent ambiant trop élevée.	Changer la borne pour résister à une pression de vent plus élevée.
		Défaillance du capteur de pression d'air.	Remplacer le module du capteur de pression d'air.
		Défaillance du ventilateur.	Remplacer le ventilateur.
C5	Faible débit d'eau	Le tuyau d'eau est bloqué et la pompe ne démarre pas	Démonter et vérifier le système de circulation d'eau, nettoyer l'entrée et le tuyau en cas de blocage centuryer tous les tuyaux et régler le mode de circulation (HQ=03)Attendre que le système soit restauré
C9	Défaillance du capteur de température des gaz d'échappement	Le capteur de température des gaz d'échappement est ouvert ou court-circuité.	S'assurer que le capteur est connecté.Si le capteur est connecté et que C9 persiste, changer le capteur.Si C9 persiste avec un nouveau capteur, changer le TABLEAU DE COMMANDE PRINCIPAL.
CA	Température des gaz d'échappement trop élevée	Défaillance de l'échangeur de chaleur.	Changer l'échangeur de chaleur.
		Défaillance de la température des gaz d'échappement.	Vous reporter à C9 ci-dessus.
CB	Défaillance de la vanne de dérivation d'eau	Bourrage de la vanne de dérivation d'eau.	Nettoyer la vanne de dérivation d'eau.
		Défaillance de la vanne de dérivation d'eau.	Remplacer la vanne de dérivation d'eau.
CF	Défaillance du capteur de température de sortie de l'échangeur de chaleur	Le capteur de température de sortie de l'échangeur de chaleur est ouvert ou court-circuité.	S'assurer que le capteur est connecté.Si le capteur est connecté et que CF persiste, changer le capteur.Si CF persiste avec un nouveau capteur, changez la TABLAEU DE COMMANDE PRINCIPAL.
A0	Défaillance du circuit Watchdog	Défaillance interne du MCU.	Changer de contrôleur.
A1	Défaillance de la commande MCUPC	Défaillance interne du MCU.	Changer de contrôleur.
A2	Echec de compilation etd'exécution des instructions	Défaillance interne du MCU.	Changer de contrôleur.
A3	Défaillance MCU RAM	Défaillance interne du MCU.	Changer de contrôleur.
A4		Défaillance interne du MCU.	Changer de contrôleur.
A5	MCU Registre DC	Défaillance interne du MCU.	Changer de contrôleur.

Recommendations relatives aux mesures correctives

Problème Causes	probables Corrections possibles
Pas d'alimentation électrique du chauffe-eau.	La fiche du cordon d'alimentation est-elle débranchée de la prise électrique ?	Réinitialiser la fiche.
	Le disjoncteur de 10 Amp du panneau électrique a-t-il sauté ?	Réinitialiser le disjoncteur.
	Le fusible sur la carte de circuit imprimé est-il bon ?	Si le panneau d'affichage est vide, débrancher l'unité et contacter un installateur qualifié ou un technicien de service.
	Y a-t-il une panne de courant ?	Contacter la compagnie d'électricité.
Aucune eau n'est disponible lorsque le robinet est allumé ou ouvert.	La vanne d'alimentation en eau est-elle fermée au niveau du compteur (les robinets d'eau froide fonctionnent-ils toujours) ?	Ouvrir la vanne d'alimentation fermée.
	La vanne d'alimentation en eau près de l'unité est-elle ouverte ?	Ouvrir la vanne d'eau.
	Le tuyau d'eau est-il gelé ?	ÉTEINDRE l'unité, fermer toutes les vannes d'eau et la vanne de gaz. Ensuite, contacter un installateur qualifié ou un technicien de service.
	La vanne d'eau principale est-elle coincée ?	Vérifier si un code E9 a été déclenché dans l'historique des codes d'erreur du mode de maintenance de l'appareil. Si l'alimentation en eau est correcte et qu'il n'y a pas de débit d'eau à la sortie d'eau chaude, changer la vanne d'eau principale.
L'eau chaude n'est pas disponible lorsque le robinet est allumé ou ouvert.	Le chauffe-eau est-il alimenté (est-il branché) ?	Rétablisser l'alimentation électrique de l'unité.
	Le chauffe-eau est-il allumé ?	Appuyer sur le bouton power pour allumer l'appareil.
	Un code d'erreur clignote-t-il sur le panneau d'affichage ?	Se reporter à la section Codes d'erreur et solutions sur les pages précédentes.
	La vanne d'alimentation en gaz est-elle fermée au niveau du compteur (d'autres appareils à gaz fonctionnent-ils) ?	Ouvrir la vanne d'alimentation en gaz.
La température de l'eau n'est pas assez chaude ou devient froide pendant le fonctionnement.	Le robinet est-il suffisamment ouvert pour tirer au moins 1/2 gallon par minute à travers le chauffe-eau ?	Ouvrir le robinet pour permettre plus d'écoulement d'eau.
	Un code d'erreur clignote-t-il sur le panneau d'affichage ?	Se reporter à la section Codes d'erreur et solutions sur les pages précédentes.
	La température de l'eau de sortie est-elle trop basse ?	Ajuster la température de l'eau de sortie.
L'eau n'est pas assez chaude.	Le réglage de la température est-il trop bas ?	Régler le réglage de la température.
L'eau au robinet est trop chaude.	La température de consigne de l'eau est-elle trop basse ?	Régler le réglage de la température.
Un ventilateur peut émettre du bruit même lorsque l'appareil ne fonctionne pas.	Le ventilateur continue de fonctionner après l'arrêt du brûleur pour dégager l'évent d'échappement des gaz de combustion.	Il s'agit d'une opération normale de pré-purge ou de post-purge ; aucune action n'est requise.
De la fumée blanche sortir de l'évent extérieur des gaz d'échappement.	En fonction de la température extérieure, de la vapeur d'eau peut être produite lorsque l'échappement est ventilé.	Il s'agit d'une opération normale ; aucune action n'est requise.
La recirculation ne fonctionne pas ou fonctionne au mauvais moment, mais aucun affichage de codes d'erreur	L'heure n'est pas correctement configurée	Calibrer le temps

CERTIFICATIONS ET APPROBATIONS DE SÉCURITÉ

Déclaration de conformité

Certifications et approbations de sécurité

Déclaration de conformité

Nous confirmons par la présente que les noms de modèles de clients suivants et les noms de modèles Midea se correspondent respectivement

Marque Modèle Midea Modèle marketing
Midea JSG52-32PCHS-NG MGWH199IXNN
	JSG52-32PCHS-LP MGWH199IXPN
	JSG52-32PCHPS-NG MGWH199IXNP
	JSG52-32PCHPS-LP MGWH199IXPP
	JSG48-29PCHS-NG MGWH180IXNN
	JSG48-29PCHS-LP MGWH180IXPN
	JSG48-29PCHPS-NG MGWH180IXNP
	JSG48-29PCHPS-LP MGWH180IXPP
	JSG40-24PCHS-NG MGWH150IXNN
	JSG40-24PCHS-LP MGWH150IXPN
	JSG40-24PCHPS-NG MGWH150IXNP
	JSG40-24PCHPS-LP	MGWH150IXPP

Application des normes des directives du Conseil, auxquelles la conformité est déclarée : Directive 1146.2 du district de gestion de la qualité Mise à l'essai au protocole du district de gestion de la qualité de l'air de la côte sud : Émissions d'oxydes d'azote Essais de conformité pour les chauffe-eau et les petites chaudières au gaz naturel CSA/ANSI Z21.10.3:19/CSA 4.3:19

Conformité NSF : Fabriquer et étiqueter les composants de l'équipement qui seront en contact avec l'eau potable conformément aux normes NSF 61 et NSF 372

Appareil Energy Star : Fabriquer et étiqueter l'équipement conformément aux exigences Energy Star. Exigences particulières : NSF/ANSI/CAN 372 -2022- Composants du système d'eau potable - Teneur en plomb.

MARQUES, DROITS D'AUTEUR ET DÉCLARATION LÉGALE

Le logo, les medraques verbales, le nom commercial, la présentation et toutes les versions de ces éléments sont des propriétés précieuses de Midea Group ou de ses sociétés affiliées (« Midea »), auxquelles sont rattachés des marques, des droits d'auteur et d'autres droits de propriété intellectuelle, ainsi que toute bonne volonté résultant de l'utilisation d'une partie quelconque de la marque Midea. L'utilisation de la marque Midea à des fins commerciales sans le consentement écrit préalable de Midea peut constituer une contrefaçon de la marque ou une concurrence déloyale en violation des lois pertinentes.

Ce guide est créé par Midea et Midea en réserve tous les droits d'auteur. Aucune entité ou personne ne peut utiliser, dupliquer, modifier, distribuer en totalité ou en partie ce guide, ni le regrouper ou le vendre avec d'autres produits sans le consentement écrit préalable de Midea.

Toutes les fonctions et instructions décrites étaient à jour au moment de l'impression de ce guide. Toutefois, le produit réel peut varier en raison des fonctions et de conceptions améliorées.

ÉLIMINATION ET RECYCLAGE

Instructions importantes relatives à l'environnement

Conformité à la directive DEEE et mise au rebut du produit usagé :

Ce produit respecte la directive européenne DEEE (2012/19/EU). Cet appareil porte un symbole de classification des déchets d'équipements électriques et électroniques (DEEE).

Ce symbole indique que cet appareil, une fois usé, ne doit pas être mis au rebut au même titre que les autres déchets ménagers. L'appareil en fin de vie doit être envoyé à un point de collecte officiel dédié au recyclage des appareils électriques et électroniques. Pour trouver ces systèmes de collecte, veuillez contacter les autorités locales ou le distributeur chez qui le produit a été acheté. Chaque ménage joue un rôle important dans la récupération et le recyclage des vieux appareils. L'élimination appropriée des appareils usagés permet de prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.

Conformité à la directive RoHS

Le produit que vous avez acheté est conforme à la directive de l'Union européenne RoHS (2011/65/EU). Il ne contient pas de matériaux nocifs et interdits spécifiés dans la directive.

Informations sur l'emballage

Les matériaux d'emballage du produit sont fabriqués à partir de matériaux recyclables, conformément à notre réglementation nationale sur l'environnement. Ne jetez pas les matériaux d'emballage avec les déchets ménagers ou autres. Apportez-les aux points de collecte des matériaux d'emballage désignés par les autorités locales.

Pour la fourniture des services convenus avec le client, nous nous engageons à respecter sans restriction toutes les stipulations du droit applicable en matière de protection des données, conformément aux pays convenus au sein desquels les services au client seront fournis, ainsi que, le cas échéant, le Règlement général sur la protection des données de l'UE (RGPD).

De manière générale, nous traitons les données dans le but de remplir notre obligation contractuelle avec vous et pour des raisons de sécurité des produits, pour sauvegarder vos droits en rapport avec les questions de garantie et d'enregistrement des produits. Dans certains cas, mais seulement si une protection appropriée des données est assurée, les données personnelles peuvent être transférées à des destinataires situés en dehors de l'Espace économique européen.

De plus amples renseignements sont fournies sur demande. Vous pouvez contacter notre délégué à la protection des données via [e-mail]. Pour exercer vos droits tels que le droit d'opposition au traitement de vos données personnelles à des fins de marketing direct, veuillez nous contacter via l'adresse suivante [e-mail]. Pour trouver des informations supplémentaires, veuillez scanner le code QR.

Midea
