P115LF - Robinet de cuisine Peerless-AV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robinet de cuisine
Marque	Peerless-AV
Modèle	P115LF
Catégorie	Robinet de cuisine avec douchette
Finition	Chromé (modèle SS)
Nombre de trous d'installation	2 (robinet + douchette)
Douchette	Incluse, avec tuyau souple et support
Type de poignée	Manette unique avec vis de calage
Aérateur	Amovible, nettoyable
Connexions d'eau	1/2 po IPS ou tube cuivre 3/8 po d.e.
Pièces incluses	Joint, écrous de blocage (2), écrous de raccordement (2), douchette et tuyau, support de douchette
Temps d'installation estimé (robinet)	45 minutes
Temps d'installation estimé (douchette)	20 minutes
Nettoyage	Chiffon humide, essuyer avec un chiffon doux
Garantie résidentielle	À vie limitée pour le premier acheteur
Garantie commerciale	5 ans
Pièces de rechange	Kits de réparation disponibles (RP44123, RP70244, etc.)
Réparabilité	Bille, sièges et ressorts, joints toriques, dérivation, aérateur
Sécurité	Couper l'arrivée d'eau avant toute intervention
Pays de fabrication	Chine

FOIRE AUX QUESTIONS - P115LF Peerless-AV

Comment installer le robinet P115LF ?

Coupez l'arrivée d'eau. Placez le joint sous le robinet. Pour les modèles avec douchette, montez le support de la douchette dans le trou à droite de l'évier, puis faites passer le tuyau par le support et le trou central. Fixez les écrous de blocage et de raccordement. Rincez l'installation et vérifiez l'étanchéité.

Que faire si le robinet fuit par le dessous de la poignée ?

Retirez la poignée et serrez l'anneau de réglage (1). Si la fuite persiste, remplacez la bille (2) avec le kit de réparation RP44123.

Que faire si le robinet fuit à la sortie du bec ?

Remplacez les sièges et les ressorts (3) avec le kit de réparation RP44123.

Que faire si le robinet fuit à la base du bec ?

Enlevez le bec et remplacez les joints toriques du bec (4) avec le kit de réparation RP70244 ou RP44124.

Que faire si le débit du robinet est très faible ?

Enlevez et nettoyez l'aérateur (6), ou retirez tout dépôt aux sièges et aux ressorts.

Comment nettoyer le robinet ?

Essuyez-le doucement avec un chiffon humide, puis asséchez-le avec un chiffon doux.

Quelle est la garantie du robinet Peerless-AV P115LF ?

Le robinet bénéficie d'une garantie à vie limitée pour le premier acheteur résidentiel. Pour les installations commerciales, la garantie est de 5 ans.

Où puis-je acheter des pièces de rechange ?

Appelez au 1-800-438-6673 (États-Unis et Canada) ou contactez Peerless Faucet Company par courrier. Les kits de réparation sont référencés RP44123, RP70244, etc.

Comment remplacer la douchette ?

Coupez l'arrivée d'eau. Débranchez le tuyau de la douchette du robinet. Retirez l'ancienne douchette et installez la nouvelle en suivant les étapes inverses. Serrez les raccords avec une clé.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé pour serrer les écrous, d'un composé d'étanchéité à la silicone si la surface de l'évier est inégale, et éventuellement d'une pince pour les raccords.

MODE D'EMPLOI P115LF Peerless-AV

Inscrivez le numéro de modèle ici pour pouvoir le retrouver.

ASSEMBLY PARTS LISTLISTA DE PIEZAS PARA LA INSTALACIÓNLISTE DES PIÈCES
DescriptionDescripciónDescription	QuantityCalidadQuantité
	P110LF	P114LF	P115LF
FaucetLlaveRobinet	1	1	1
GasketEmpaqueJoint	1	1	1
LocknutsContratuercasÉcrous de Blocage	2	2	2
Coupling NutsTuercas de AcoplamientoÉcrou de Raccordement	2	2	2
Spray & Hose AssemblyEnsamble de la Rociador y MangueraDouchette et Tuyau Souple	N A 1	1
Spray SupportSoporte del RociadorSupport	N A	N A 1

Durée d'installation estimée

Le temps nécessaire à l'installation du robinet est estimé à 45 minutes. Le temps nécessaire à l'installation de la douchette et du tuyau souple est estimé à 20 minutes. Ces estimations n'incluent pas le temps de dépose du vieux robinet et de la vieille douchette.

Manuel d'instructions Imprimé en Chine

Modèle SERIA P110LF, P114LF et P115LF

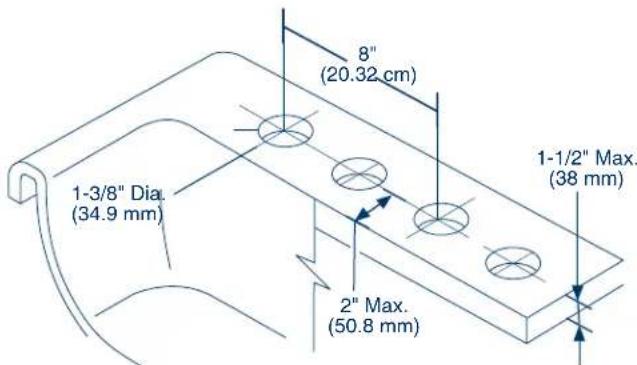

Choisissez des raccords compatibles 1/2 po IPS. Tubes-raccords à portée sphérique (tube en cuivre 3/8 po d. e.) ou raccords de robinet 1/2 po IPS.

Composé d'étanchéité à la silicone :

Si la surface de l'évier est inégale, appliquez du composé d'étanchéité à la silicone sous la base du robinet.

pour pose et dépose de robinet

Modèles sans douchette

INTERROMPEZ L'ARRIVÉE D'EAU. Déposez le vieux robinet. Placez le joint (1) contre le dessous du robinet neuf. Passez à l'étape 3.

Modèles avec douchette

INTERROMPEZ L'ARRIVÉE D'EAU. Déposez le vieux robinet. Placez le joint (1) contre le dessous du robinet neuf. Montez le support de la douchette (2) dans le trou à l'extrême droite de l'évier. Par le dessus, introduisez le tuyau de la douchette (3) dans le support et l'évier. Puis faites remonter le tuyau dans le trou au centre de l'évier.

Modèles avec logement de douchette

INTERROMPEZ L'ARRIVÉE D'EAU. Déposez le vieux robinet. Placez le joint (1) contre le dessous du robinet neuf. Introduisez le tuyau (2) de la douchette par le haut dans le support (3) de la douchette situé sur la plaque de finition, à l'extrême droite de l'évier. Placez l'écrou freiné (4) sur le tuyau (2), puis faites remonter le tuyau dans le trou au centre de l'évier.

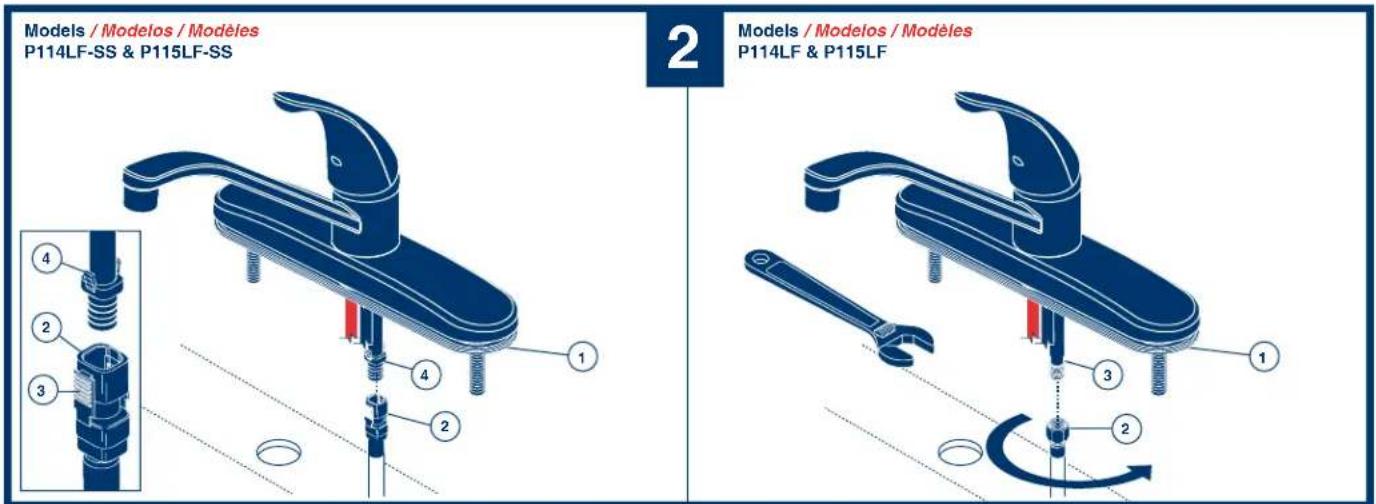

Models / Modelos / Modèles P114LF-SS & P115LF-SS 2 Models / Modelos / Modèles P114LF & P115LF

Assurez-vous que le joint (1) est bien calé sous la plaque de finition. Alignez les pattes (4) et les pattes (3) des raccords rapides (2). Poussez les raccords rapides fermement vers le haut jusqu'à ce qu'ils s'accrochent à la patte du tube récepteur (4). Tirez modérément sur le raccord pour en vérifier la solidité.

Assurez-vous que le joint (1) est bien calé sous la plaque de finition. Fixez le tuyau de la douchette (2) au manchon fileté (3). Serrez avec la clé.

3 1 2 3 2 3 1 2 3 2 3 1 2 3

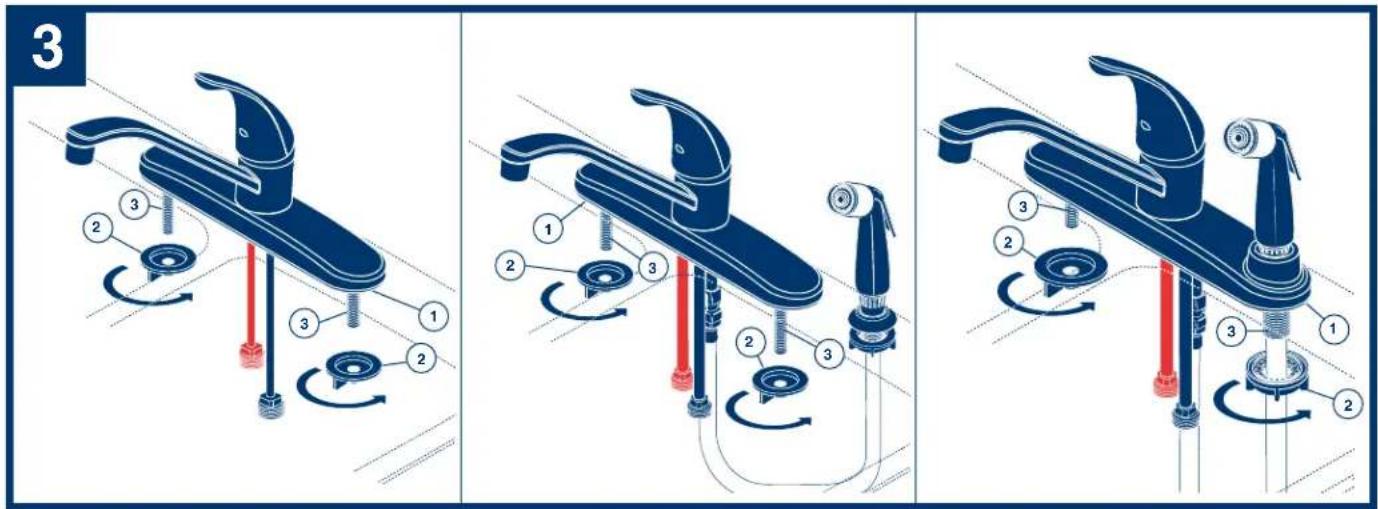

Assurez-vous que le joint (1) est bien calé sous la plaque de finition. FACULTATIF : appliquez du composé d'étanchéité à la silicone sous le joint si la surface de la plage est rugueuse ou inégale.

Ajustez le robinet en place, puis montez les écrous freinés (2) sur les tiges filetées (3) et serrez-les à la main. Vous n'avez pas besoin d'une clé.

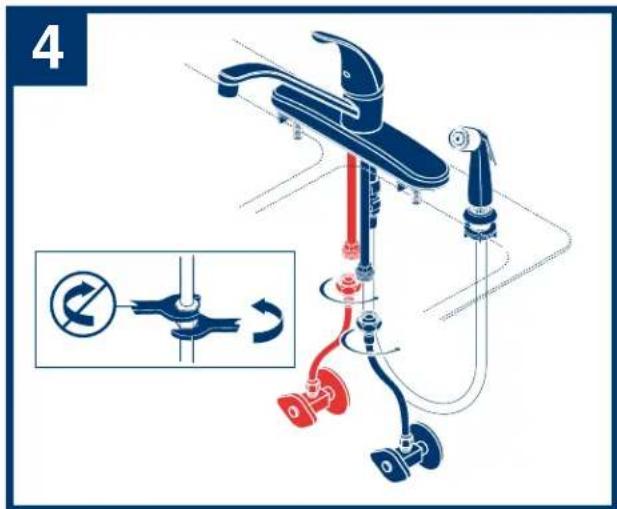

4

RINCEZ L'INSTALLATION ET VÉRIFIEZ L'ÉTANCHÉITÉ. Enlevez l'aérateur (1). Tournez les manettes d'eau chaude et d'eau froide pour les amener en position de plein débit. Vérifiez l'étanchéité. Remettez l'aérateur.

Instructions de nettoyage

Ce produit doit être nettoyé avec soin. Pour le nettoyer :

- Essuyez-le doucement avec un chiffon humide.

• Asséchez-le avec un chiffon doux.

Interrompez l'arrivée d'eau

Pour remplacer une pièce, veuillez suivre les instructions à l'endos du kit de réparation

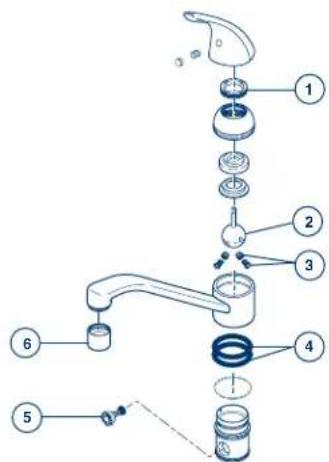

Le robinet fuit par le dessous de la poignée:

Retirez la poignée et serrez l'anneau de réglage (1).

Si la fuite persiste :

Remplacez la bille (2) kit de réparation RP44123.

Si le robinet fuit à la sortie du bec :

Remplacez les sièges et les ressorts (3), kit de réparation RP44123.

Si le robinet fut à la base du bec :

Enlevez le bec et remplacez les joints toriques du bec (4), kit de réparation RP70244, RP44124.

Si la douchette fonctionne mal :

- Enlevez la dérivation (5) et nettoyez-la, ou

- Remplacez la dérivation, kit de réparation RP70244, RP44124.

Si le débit du robinet est très faible :

- Enlevez et nettoyez l'aérateur (6), ou

- Enlevez tout dépôt aux sièges et aux ressorts.

Manette avec Vis de Calage et Bouton

Repair Kit

Commandez ce nombre de RP si le code de votre robinet est «449918».

Commandez ce nombre de RP si le code de votre robinet est «413763».

Douchette, Tuyau Souple et Support

Commandez ce nombre de RP si le code de votre robinet est «449918».

RP70244

Diverter Assembly, O-Rings & Slip Ring

Dérivation, Joints Toriques et Anneau de Friction

Commandez ce nombre de RP si le code de votre robinet est «413763».

RP44124

Diverter Assembly, O-Rings & Slip Ring

Dérivation, Joints Toriques et Anneau de Friction

Commandez ce nombre de RP si le code de votre robinet est «413763».

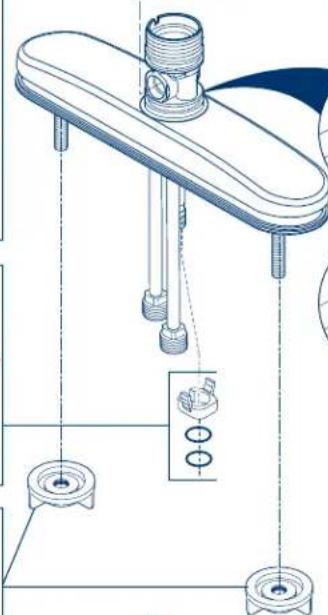

RP60121

Blocks & O-Rings

Blocos et Joints toriques

Blocs de fixation et joints toriques

Commandez ce nombre de RP si le code de votre robinet est «449918».

RP70232

Locknuts

Contratuercas

Écrous de Blocage

Commandez ce nombre de RP si le code de votre robinet est «413763».

RP41667

Locknuts

Contratuercas

Écrous de Blocage

O-Rings

Anillos "O"

Joints Toriques

Dérivation Assembly

Ensemble du Désviateur Dérivation

Commandez ce nombre de RP si le code de votre robinet est «449918».

Douchette, Tuyau Souple et Support

Commandez ce nombre de RP si le code de votre robinet est «413763».

Douchette, Tuyau Souple et Support

Écrous de Raccordement

Commandez ce nombre de RP si le code de votre robinet est «449918».

RP70242

Locknuts

Contratuercas

Écrous de Blocage

Commandez ce nombre de RP si le code de votre robinet est «413763».

RP54809

Locknuts

Contratuercas

Écrous de Blocage

Garantie à vie limitée peerless® sur le robinet et son fini

Toutes les pièces et tous les finis du robinet Peerless® sont protégés contre les défectuosités du matériau et les vices de fabrication par une garantie qui est consentie au premier acheteur et qui est valide tant que celui-ci demeure propriétaire de sa maison. Peerless Faucet Company recommande à l'acheteur de confier l'installation et la réparation du robinet à un plombier compétent.

Pendant la période de garantie, Peerless Faucet Company remplacera GRATUITEMENT toute pièce ou tout fini qui présentera une défectuosité du matériau et/ou un vice de conception pour autant que le produit ait été installé, utilisé et entretenu normalement. Pour obtenir des pièces de rechange, veuillez appeler au 1-800-438-6673 (aux E.-U. et au Canada) ou faire parvenir votre demande par écrit à l'une des adresses suivantes :

Aux États-Unis :

Au Canada

Peerless Faucet Company

Peerless Faucet Canada

55 E. 111th Street

420 Burbrook Place

Indianapolis, IN 46280

London, ON N6A 4L6

La présente garantie prévoit le remplacement de toutes les pièces défectueuses, y compris le fini, mais elle se limite à ces deux éléments. LES FRAIS DE MAIN-D'OEUVRE ET/OU LES DOMMAGES PROVOQUÉS AU COURS DE L'INSTALLATION, DE LA RÉPARATION OU DU REMPLACEMENT AINSI QUE TOUS LES PERTES OU LES DOMMAGES DE TOUTE AUTRE NATURE NE SONT PAS COUVERTS PAR LA

GARANTIE. Dans les États ou les provinces où il est interdit d'exclure ou de limiter la responsabilité à l'égard des dommages consécutifs ou indirects, les exclusions ou les limites susmentionnées ne s'appliquent pas. Toutes les demandes de règlement présentées à Peerless Faucet Company en vertu de la présente garantie doivent être accompagnées de la preuve d'achat (original de la facture) du premier acheteur.

La présente garantie ne s'applique pas aux robinets installés dans les établissements industriels ou commerciaux ou dans les places d'affaires (y compris, sans s'y limiter, les habitations multifamiliales) qui sont protégés par une garantie étendue de cinq ans prenant effet à compter de la date d'achat. Toutes les autres conditions de la garantie de cinq ans sont identiques à celles de la présente garantie. La présente garantie s'applique aux robinets Peerless® fabriqués après le 1er janvier 1995.

La présente garantie ne s'applique pas aux produits qui ont été endommagés à la suite d'une mauvaise utilisation, d'une utilisation abusive, d'une négligence ou de l'utilisation de pièces de rechange autres que des pièces de rechange d'origine Peerless®.

La présente garantie vous donne des droits précis qui varient selon votre lieu de résidence. Elle s'applique uniquement aux produits qui ont été installés aux États-Unis, au Canada et au Mexique.
