Type de produit	Luminaire mural DEL extérieur
Dimensions (approx.)	20 x 15 x 10 cm
Poids (approx.)	0.8 kg
Alimentation	Basse tension (12V/24V) via transformateur externe vendu séparément
Puissance nominale	12 W
Flux lumineux (estimé)	800 lm
Température de couleur (estimée)	3000 K (blanc chaud)
Angle de faisceau	12°
Indice de protection (IP) (estimé)	IP65
Matériau (estimé)	Aluminium et verre trempé
Fonctions principales	Éclairage orientable, connecté (Wi-Fi/Bluetooth), gradation via application Dals Connect, compatible assistants vocaux (Alexa/Google)
Contrôle	Application Dals Connect (iOS/Android), télécommande (incluse?)
Installation	Montage mural sur plaque de fixation intégrée, câblage basse tension (polarité rouge +, noir -)
Étanchéité	Silicone recommandé autour de la façade (non inclus)
Accessoires recommandés	Transformateur DCP-TR60-BK (60W), DCP-TR200-BK (200W) ou DCP-PTR36 (36W) ; fils basse tension LCBL (calibres 12-16)
Garantie	5 ans (pièces boîtier, optiques et électroniques)
Marque	Dals
Modèle	Mason DCP-BRK12
Pays d'origine	Non spécifié

FOIRE AUX QUESTIONS - Mason DCP-BRK12 Dals

Comment installer le luminaire Mason DCP-BRK12 ?

Avant toute installation, coupez l'alimentation au disjoncteur. Fixez la plaque de montage au mur ou sur une boîte de jonction. Passez le fil basse tension par le centre de la plaque et branchez en respectant la polarité : rouge = positif, noir = négatif. Vissez le luminaire sur la plaque et appliquez du silicone (non inclus) autour de la façade pour assurer l'étanchéité.

Quel transformateur est compatible avec ce luminaire ?

Les transformateurs recommandés sont les modèles Dals DCP-TR60-BK (60W max), DCP-TR200-BK (200W max) ou DCP-PTR36 (36W, enfichable). Ils sont vendus séparément. Assurez-vous que la puissance totale des luminaires connectés ne dépasse pas celle du transformateur.

Puis-je connecter plusieurs luminaires Mason sur un même transformateur ?

Oui, vous pouvez connecter plusieurs luminaires en parallèle sur un transformateur, à condition de ne pas dépasser la puissance maximale de celui-ci. Utilisez des fils basse tension de calibre approprié (recommandé : LCBL-50-16, LCBL-100-16, etc.) et respectez la polarité.

Comment contrôler l'éclairage via l'application Dals Connect ?

Téléchargez l'application Dals Connect depuis l'App Store ou Google Play. Créez un compte, ajoutez votre maison, puis appuyez sur '+' pour ajouter l'appareil. Le luminaire est détecté automatiquement en Bluetooth ou Wi-Fi. Vous pouvez alors allumer/éteindre, régler la luminosité et créer des automatisations.

Le luminaire est-il compatible avec Alexa ou Google Home ?

Oui, l'application Dals Connect permet l'intégration avec Amazon Alexa et Google Assistant. Après avoir configuré l'appareil dans l'appli, activez la compétence Dals Connect dans votre assistant vocal pour contrôler les lumières à la voix.

Quelle est la durée de vie de la LED ?

Les LED de ce luminaire ont une durée de vie estimée à 50 000 heures (environ 5,7 ans en utilisation continue). La garantie Dals de 5 ans couvre les défauts de fabrication des composants LED.

Le luminaire est-il étanche pour une installation extérieure ?

Oui, le Mason DCP-BRK12 est conçu pour l'extérieur. Il est recommandé d'appliquer du silicone (non inclus) autour de la façade pour renforcer l'étanchéité. L'indice de protection estimé est IP65 (protégé contre les jets d'eau et la poussière).

Que faire si le luminaire ne s'allume pas après installation ?

Vérifiez d'abord que le transformateur est sous tension et que la polarité des fils est respectée (rouge positif, noir négatif). Assurez-vous que les connexions sont bien serrées avec les marrettes étanches fournies. Si le problème persiste, testez avec un autre luminaire ou contactez le service client Dals au 1 877 430 1818.

Puis-je utiliser un variateur classique avec ce luminaire ?

Non, ce luminaire est conçu pour fonctionner avec un transformateur basse tension et n'est pas compatible avec les variateurs secteur classiques. La gradation s'effectue uniquement via l'application Dals Connect ou un variateur compatible basse tension spécifique.

Comment nettoyer le luminaire ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier et la lentille. Évitez les nettoyants abrasifs ou à base de solvants. Pour les saletés tenaces, humidifiez légèrement le chiffon avec de l'eau savonneuse, puis séchez soigneusement.

MODE D'EMPLOI Mason DCP-BRK12 Dals

Transformateur pour appareils d'éclairage paysager, modèle DCP-TR60-BK, DCP-TR200-BK ou DCP-PTR36 est requis pour l'installation. Vendu séparément.

Luminaire mural DEL de 12°

Mounting plate

Plaque de montage

2 Marettes étanches

2 Marettes étanches

DCP-TR60-BK: Transformer / Transformateur - Max. 60W

DCP-TR200-BK: Transformer / Transformateur - Max. 200W

DCP-PTR36: Plug-in driver / Transformateur enfichable - 36W

LCBL-50-16: 50 ft, 16 gauge low-voltage wire / 50 pi de fil basse tension de calibre 16

LCBL-50-14: 50 ft, 14 gauge low-voltage wire / 50 pi de fil basse tension de calibre 14

LCBL-100-16: 100 ft, 16 gauge low-voltage wire / 100 pi de fil basse tension de calibre 16

LCBL-100-14: 100 ft, 14 gauge low-voltage wire / 100 pi de fil basse tension de calibre 14

LCBL-100-12: 100 ft, 12 gauge low-voltage wire / 100 pi de fil basse tension de calibre 12

LCBL-200-12: 200 ft, 12 gauge low-voltage wire / 200 pi de fil basse tension de calibre 12

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, ainsi que les pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de DALS, composez le 1 877 430 1818 ou envoyez un courriel à [e-mail].

DCP-BRK12-BK

BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER.

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles. L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un électricien qualifié,

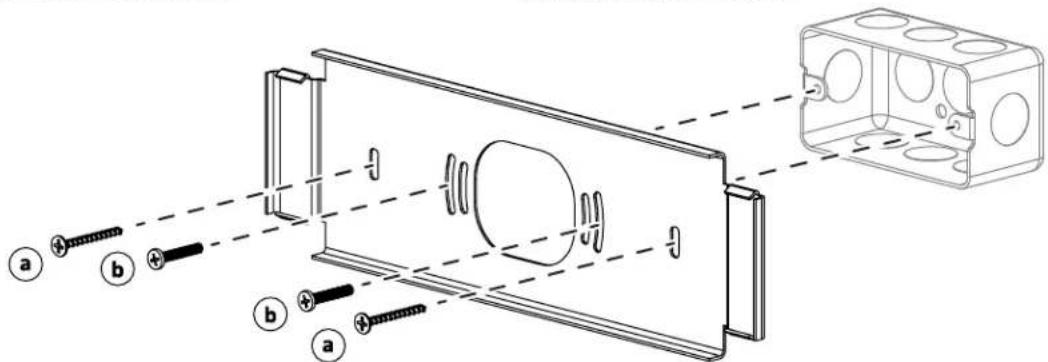

2 Installer la plaque de fixation au mur (a), ou sur une boîte de jonction (b) (non incluse).

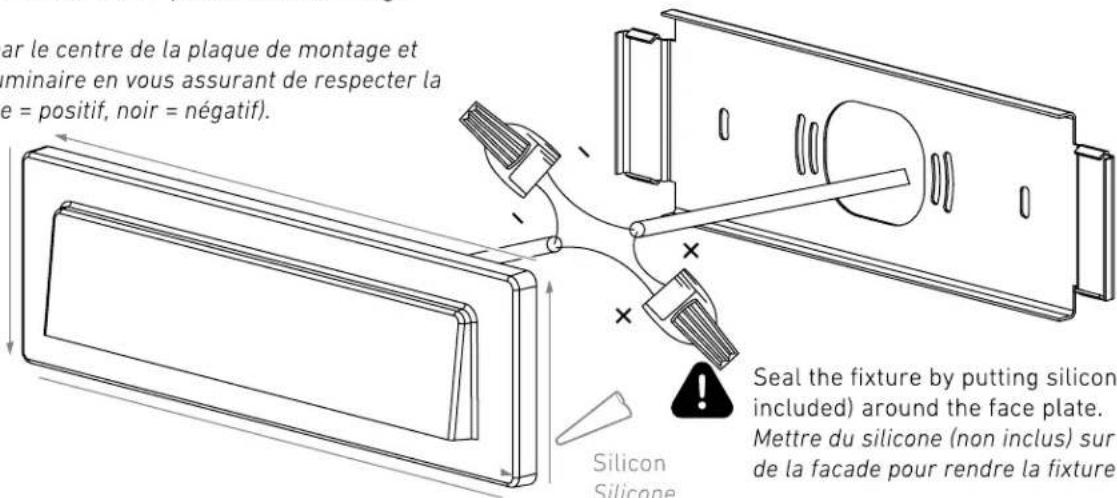

Passer le fil par le centre de la plaque de montage et brancher le luminaire en vous assurant de respecter la polarité (rouge = positif, noir = négatif).

ar le centre de la plaque de montage et uminaire en vous assurant de respecter la e = positif, noir = négatif). Seal the fixture by putting silicon included) around the face plate. Mettre du silicone (non inclus) sur de la facade pour rendre la fixture Silicon Silicone

Mettre du silicone (non inclus) sur le contour de la façade pour rendre la fixture étanche.

Pour connecter votre produit, suivez les étapes sur l'application

dals

1 877 430 1818

www. dals. com

INS_DCP-BRK12_REV1

Télécharger l'appli Dals Connect à partir du Apple App Store ou du Google Play Store et créer un nouveau compte si c'est votre première utilisation. L'appli requiert une adresse de courriel valide puisqu'un code de vérification est nécessaire.

Configurer le profil et la maison à l'intérieur de l'appli. Cette étape permettra de contrôler des groupes de lumières ainsi que de créer des automations avancées basées sur votre position.

Dans l'appli Dals Connect, appuyer sur le signe "+" dans le coin supérieur droit et sélectionner "Ajouter un appareil". Appuyer ensuite sur "Ajouter". Si le produit supporte le jumelage bluetooth, il sera détecté instantanément sous "Ajouter un appareil". Si votre appareil est un produit Wi-Fi plus ancien, sélectionner le produit dans la liste et suivre les instructions de l'appli.

À cette nouvelle étape, votre produit sera ajouté à l'appli. Lors de la connexion de plusieurs produits à la fois, ils seront ajoutés en lot. Une fois le produit ajouté, appuyer sur "Terminé" ou cliquer sur le "crayon" pour renommer votre produit.

(Facultatif) Renommer votre lumière et l'ajouter à l'une de vos pièces.

Contrôler vos lumières ! Maintenant que votre groupe est assigné, contrôler vos lumières à partir de la télécommande.

Avis d'Industrie Canada

Cet appareil contient des émetteurs / récepteurs exemptés de licence conformes aux RSS (RSS) d'Innovation, Sciences et Développement économique Canada. Le fonctionnement est soumis aux deux conditions suivantes :

Cet appareil ne doit pas causer d'interférences. Cet appareil doit accepter toutes les interférences, y compris celles susceptibles de provoquer un fonctionnement indésirable de l'appareil.

1. Cet appareil numérique ne dépasse pas les règles sur l'interférence radio par un appareil numérique de classe B stipulées dans les règlements sur l'interférence radio d'Industrie Canada.
