Marque	Dals
Modèle	Beacon LPL26-3K
Type de produit	Luminaire extérieur paysager
Alimentation	Basse tension 12 V CA (via transformateur)
Transformateur requis	Modèles LTR60-BK ou LTR300-BK (vendus séparément)
Calibre de fil recommandé	12, 14 ou 16 AWG pour enfouissement direct
Tension maximale du connecteur	600 V (marette remplie de silicone)
Matériau du boîtier	Aluminium
Matériau du diffuseur	Verre trempé
Indice de protection	IP65 (estimation standard)
Température de couleur	3000 K (blanc chaud)
Garantie	5 ans
Installation	Sur socle en béton ou piquet de terre
Câble inclus	Selon modèle : 50, 100 ou 200 pieds de câblage basse tension
Connexion électrique	Connexion directe au câble basse tension du transformateur
Entretien et nettoyage	Nettoyer avec un chiffon doux et humide ; ne pas utiliser de produits abrasifs
Consignes de sécurité	Couper l’alimentation avant toute intervention ; installation par un électricien qualifié
Pièces détachées et réparabilité	Transformateur vendu séparément ; pièces optiques et électroniques couvertes par la garantie
Informations générales	Usage extérieur, conforme aux codes électriques locaux ; contact service client : 1 877 430 1818

FOIRE AUX QUESTIONS - Beacon LPL26-3K Dals

Quel transformateur dois-je utiliser avec le Beacon LPL26-3K ?

Les transformateurs recommandés sont les modèles LTR60-BK ou LTR300-BK de Dals, vendus séparément. Ils fournissent la basse tension nécessaire (12 V CA).

Quel calibre de câble utiliser pour l’installation ?

Le calibre de fil recommandé est 12, 14 ou 16 AWG pour un enfouissement direct. Consultez la fiche d’informations supplémentaires pour les exigences spécifiques de votre système.

Puis-je installer ce luminaire sur un socle en béton ?

Oui, l’installation peut se faire sur un socle en béton ou sur un piquet de terre. Les instructions détaillées sont fournies dans le guide d’installation.

Quelle est la température de couleur de ce luminaire ?

Le modèle LPL26-3K émet une lumière blanc chaud avec une température de couleur de 3000 K.

Ce luminaire est-il étanche ?

Il est conçu pour une utilisation extérieure et possède un indice de protection IP65 (résistant aux projections d’eau et à la poussière).

Quelle est la durée de la garantie ?

Dals offre une garantie de 5 ans à partir de la date d’achat, couvrant la réparation ou le remplacement des pièces du boîtier, optiques et électroniques défectueuses.

Comment nettoyer le luminaire ?

Utilisez un chiffon doux et humide pour nettoyer la surface. Évitez les produits abrasifs ou solvants qui pourraient endommager le boîtier ou le diffuseur.

Le luminaire est-il dimmable ?

Non, le Beacon LPL26-3K n’est pas dimmable. Il fonctionne à pleine puissance avec un transformateur adapté.

Puis-je enterrer le câble basse tension ?

Oui, le câble basse tension principal peut être enterré à une profondeur de moins de 6 pouces (152 mm). Utilisez un câble adapté à l’enfouissement direct.

Où puis-je trouver le manuel d’installation ?

Le manuel d’installation est inclus dans l’emballage et disponible en téléchargement gratuit sur notice-facile.com ou sur le site de Dals.

MODE D'EMPLOI Beacon LPL26-3K Dals

Transformateur, modèle LTR60-BK ou LTR300-BK, est requis pour l'installation. Vendu séparément.

Calibre de fil recommandé : 12, 14 ou 16 AWG pour l'enfouissement direct (Selon les exigences du système - Voir la fiche d'informations supplémentaires) Tension maximale du connecteur : 600 V (mallette remplie de silicone). Le câble basse tension principal est destiné à un enfouissement peu profond (moins de 6 pouces / 152 mm). Câble d'éclairage basse tension supplémentaire disponible auprès de nos distributeurs.

LCBL-50: 50 feet of Low voltage wiring / 50 pieds de câblage basse tension

LCBL-100: 100 feet of Low voltage wiring / 100 pieds de câblage basse tension

LCBL-200: 200 feet of Low voltage wiring / 200 pieds de câblage basse tension

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, ainsi que les pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de DALS, composez le 1 877 430 1818 ou par courriel à [e-mail].

Guide d'installation

LPL26-3K-BK

AVANT DE DÉBUTER L'INSTALLATION, COUPER L'ALIMENTATION DU FIL DU SECTEUR À L'AIDE DU DISJONCTEUR. Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles. L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un électricien qualifié.

Installation pour socle en béton

Assurez-vous que l'alimentation du transformateur est coupée.

Percez des trous sur la base de béton préalablement coulée en utilisant le support de montage comme gabarit. Pour de meilleurs résultats, utilisez un foret à béton et des vis à béton (non incluses) pour fixer solidement le support de montage au béton.

Faire les connexions électriques.

5 Fasten the base of luminaire to the mounting bracket using the provided screws. Fixez la base du luminaire au support de montage à l'aide des vis fournies.

6 Tournez le courant back on. Remettez le courant.

1 Ensure that the power from the transformer is turned off. Assurez-vous que l'alimentation du transformateur est coupée.

2 Attach the mounting bracket to the ground stake using the ground stake fastener provided. Fixez le support de montage au piquet de terre à l'aide de la fixation de piquet de terre fournie.

Fixez le luminaire au piquet de terre.

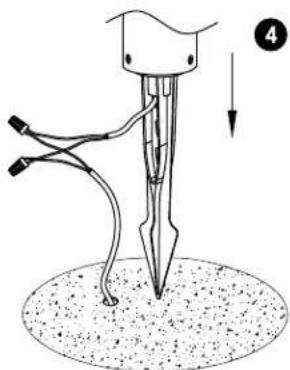

4 Make electrical connections then push stake into the ground. Faire les connexions électriques, puis enfoncer le piquet dans le sol.

5 Tournez le courant. Remettez le courant.

dals

1 877 430 1818 www.dals.com INS_LPL26_REV4
