Column LRB30-CC - Éclairage extérieur Dals - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire de sentier à LED
Marque	Dals
Modèle	Column LRB30-CC
Hauteur	30 pouces (762 mm)
Matériau du boîtier	Aluminium ou acier inoxydable (non spécifié)
Poids estimé	Environ 1,5 kg
Alimentation	Basse tension (12V ou 24V CA) via transformateur Dals (modèles LTRP-60-BK ou LTR-300-BK)
Température de couleur (CCT)	Réglable (appui sur bouton pour choisir entre plusieurs teintes)
Type de source lumineuse	LED intégrée, non remplaçable
Puissance LED	Non spécifiée (estimation 6-12W)
Indice de protection (IP)	IP65 (estimation pour éclairage extérieur)
Durée de vie des LED	Environ 50 000 heures
Inclus dans la boîte	Luminaire, support de montage, piquet de terre, fixation pour piquet, marrettes étanches
Installation	Sur socle en béton ou avec piquet de terre
Section de câble recommandée	12, 14 ou 16 AWG (enfouissement direct)
Tension maximale du connecteur	600 V
Garantie	5 ans (pièces et main-d’œuvre sur défauts de fabrication)
Service client	Tél. [phone] / [e-mail]

FOIRE AUX QUESTIONS - Column LRB30-CC Dals

Comment installer le luminaire Column LRB30-CC ?

L'installation peut se faire sur un socle en béton ou avec le piquet de terre fourni. Coupez d'abord l'alimentation du transformateur, fixez le support de montage, effectuez les connexions électriques avec les marrettes étanches, puis fixez le luminaire. Reportez-vous au guide d'installation fourni pour les étapes détaillées.

Quel transformateur est recommandé pour ce luminaire ?

Les transformateurs Dals modèles LTRP-60-BK ou LTR-300-BK sont requis. Ils sont vendus séparément.

Comment changer la température de couleur ?

Appuyez sur le bouton de sélection situé sur le luminaire jusqu'à ce que la température de couleur souhaitée soit atteinte. Plusieurs teintes sont disponibles (ex. blanc chaud, blanc neutre, blanc froid).

Ce luminaire est-il étanche ?

Oui, il est conçu pour une utilisation extérieure. Les connexions sont protégées par des marrettes étanches et le boîtier est résistant aux intempéries (indice IP estimé IP65).

Quelle est la durée de vie des LED ?

Les LED intégrées ont une durée de vie d'environ 50 000 heures, ce qui correspond à plusieurs années d'utilisation nocturne.

Le luminaire est-il garanti ?

Dals offre une garantie de 5 ans à partir de la date d'achat, couvrant la réparation ou le remplacement des pièces défectueuses du boîtier, des pièces optiques et électroniques.

Quels câbles utiliser pour l'installation ?

Utilisez un câble basse tension en calibre 12, 14 ou 16 AWG pour l'enfouissement direct (max 6 pouces de profondeur). Des câbles supplémentaires sont disponibles chez les distributeurs Dals.

Puis-je remplacer la source lumineuse moi-même ?

Non, les LED sont intégrées et non remplaçables. En cas de panne, contactez le service client Dals pour une prise en charge sous garantie.

Quels outils sont nécessaires pour l'installation sur socle béton ?

Vous aurez besoin d'une perceuse avec foret à béton, de vis à béton (non incluses), d'un tournevis et de l'outil de dénudage pour les connexions électriques.

Où puis-je trouver la notice complète ?

La notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI Column LRB30-CC Dals

Transformateur, modèle LTRP-60-BK ou LTR-300-BK, est requis pour l'installation. Vendu séparément.

Calibre de fil recommandé : 12, 14 ou 16 AWG pour l'enrouement direct (Selon les exigences du système - Voir la fiche d'informations supplémentaires)

Tension maximale du connecteur: 600 V (murette remplie de silicone).

Le câble basse tension principal est destiné à un enfouissement peu profond (moins de 6 pouces / 152 mm).

Cable d'éclairage basse tension supplémentaire disponible chez nos distributeurs.

30" LED path light

Luminaire de sentier DEL de 30"

Bracket de montage

Support de montage

Fixation de piquet de terre

Ground stake

Piquet de terre

Marrettes étanches

Appuyez sur le bouton de sélection situé sur

le luminaire jusqu'à ce que la température

de couleur souhaitée soit atteinte.

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, ainsi que les pièces optiques et électroniques

défectueuses. Pour contacter le service à la clientèle de DALS, composez le 1 877 430 1818 ou par courriel [e-mail].

Guide d'installation

BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER.

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles.

L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un electricien qualifié.

Installation pour socle en béton

1 Ensure that the power from the transformer is turned off. Assurez-vous que l'alimentation du transformateur est coupée.

Percez des trous sur la base de béton préalablement coulée en utilisant le support de montage comme gabarit. Pour de meilleurs résultats, utilisez un foret à béton et des vis à béton (non incluses) pour fixer solidement le support de montage au béton.

Faire les connexions électriques.

5 Fasten the base of luminaire to the mounting bracket using the provided screws. Fixez la base du luminaire au support de montage à l'aide des vis fournies.

Remettez le courant.

Assurez-vous que l'alimentation du transformateur est coupée.

2 Attach the mounting bracket to the ground stake using the ground stake fastener provided. Fixez le support de montage au piquet de terre à l'aide de la fixation de piquet de terre fournie.

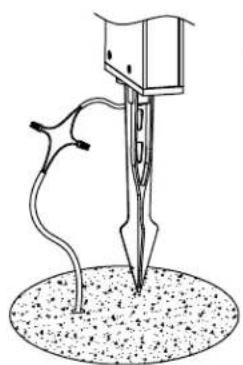

3 Attach luminaire to ground stake. Fixez le luminaire au piquet de terre.

Faire les connexions électriques et enfoncer le piquet dans le sol.

Remettez le courant.
