Type de produit	Lampadaire d'extérieur basse tension
Marque	Dals
Modèle	Column LRB20-CC
Catégorie	Éclairage extérieur
Couleur	Noir (LRB20-CC-BK)
Alimentation	12 V AC (via transformateur vendu séparément)
Température de couleur	Sélectionnable (bouton sur le luminaire)
Transformateur requis	Modèles LTRP-60-BK ou LTR-300-BK (non inclus)
Calibre de fil recommandé	12, 14 ou 16 AWG
Tension max du connecteur	600 V
Installation	Sur socle en béton ou piquet de terre
Garantie	5 ans (pièces boîtier, optiques et électroniques)
Homologations	Conforme aux codes électriques locaux
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Couper l'alimentation avant installation
Réparabilité	Voir service client Dals (pièces disponibles selon garantie)

FOIRE AUX QUESTIONS - Column LRB20-CC Dals

Comment installer le luminaire sur un socle en béton ?

Percez des trous dans le béton en utilisant le support de montage comme gabarit. Fixez le support avec des vis à béton (non incluses). Réalisez les connexions électriques, puis fixez la base du luminaire au support avec les vis fournies.

Comment sélectionner la température de couleur ?

Appuyez sur le bouton de sélection situé sur le luminaire jusqu'à obtenir la température de couleur souhaitée.

Quel transformateur est nécessaire ?

Un transformateur Dals modèle LTRP-60-BK ou LTR-300-BK (vendu séparément) est requis pour l'installation.

Quelle section de câble utiliser ?

Utilisez un câble basse tension de calibre 12, 14 ou 16 AWG, adapté à l'enfouissement direct, selon les exigences du système.

Peut-on enterrer le câble ?

Oui, le câble principal basse tension est conçu pour un enfouissement peu profond (moins de 6 pouces / 152 mm). Assurez-vous de respecter les codes locaux.

Que faire en cas de dysfonctionnement ?

Contactez le service client Dals au 1 877 430 1818 ou par courriel à [e-mail]. La garantie de 5 ans couvre la réparation ou le remplacement des pièces défectueuses.

Comment nettoyer le luminaire ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants.

Les LED sont-elles remplaçables ?

Les LED sont intégrées au luminaire et ne sont pas remplaçables individuellement. En cas de défaillance, contactez le service client pour une réparation ou un remplacement sous garantie.

Quelle est la tension d'alimentation ?

Le luminaire fonctionne en 12 V AC. Un transformateur approprié est nécessaire pour convertir la tension secteur.

La garantie couvre-t-elle les dommages accidentels ?

La garantie Dals de 5 ans couvre les défauts de fabrication et les pièces défectueuses (boîtier, optiques, électroniques). Les dommages accidentels ou liés à une mauvaise installation ne sont généralement pas couverts.

MODE D'EMPLOI Column LRB20-CC Dals

Transformateur, modèle LTRP-60-BK ou LTR-300-BK, est requis pour l'installation. Vendu séparément.

Calibre de fil recommandé : 12, 14 ou 16 AWG pour l'enfouissement direct (Selon les exigences du système - Voir la fiche d'informations supplémentaires) Tension maximale du connecteur : 600 V (mallette remplie de silicone). Le câble basse tension principal est destiné à un enfouissement peu profond (moins de 6 pouces / 152 mm). Câble d'éclairage basse tension supplémentaire disponible auprès de nos distributeurs.

Appuyez sur le bouton de sélection situé sur le luminaire jusqu'à ce que la température de couleur souhaitée soit atteinte.

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, ainsi que les pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de DALS, composez le 1 877 430 1818 ou par courriel à [e-mail].

LRB20-CC-BK

BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER.

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles.

L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un électricien qualifié.

Installation pour socle en béton

OFF

Assurez-vous que l'alimentation du transformateur est coupée.

Percez des trous sur la base de béton préalablement coulée en utilisant le support de montage comme gabarit. Pour de meilleurs résultats, utilisez un foret à béton et des vis à béton (non incluses) pour fixer solidement le support de montage au béton.

Faire les connexions électriques.

Fixez la base du luminaire au support de montage à l'aide des vis fournies.

6 Tournez le courant back on. Remettez le courant.

OFF

1 Ensure that the power from the transformer is turned off. Assurez-vous que l'alimentation du transformateur est coupée.

2 Attach the mounting bracket to the ground stake using the ground stake fastener provided. Fixez le support de montage au piquet de terre à l'aide de la fixation de piquet de terre fournie.

Fixez le luminaire au piquet de terre.

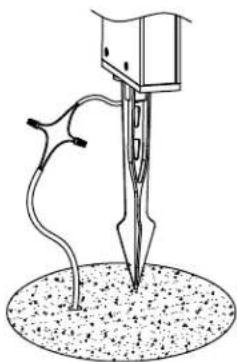

4 Make electrical connections then push stake into the ground. Faire les connexions électriques, puis enfoncer le piquet dans le sol.

5 Tournez le courant. Remettez le courant.

dals

1 877 430 1818 www.dals.com INS_LRB20_REV7
