Type de produit	Transformateur magnétique intelligent extérieur
Marque	Dals
Modèle	Core DCP-MTR60
Puissance maximale	51 W
Tension de sortie	24 V CC
Nombre de sorties	2
Connectivité	Wi-Fi, Bluetooth
Application requise	DALS Connect™
Garantie	5 ans
Montage	Mural (vis non incluses)
Protection électrique	Nécessite un circuit protégé par GFCI
Distance minimale du sol	3 pieds (0,91 m)
Température de fonctionnement	30 °C à 40 °C maximum
Certifications	Intertek, ICES-005, NMB-005
Utilisation	Avec le système d'éclairage paysager intelligent DALS Connect Pro™ uniquement
Entretien et nettoyage	Essuyer avec un chiffon sec ; ne pas utiliser d'eau ni de produits abrasifs
Sécurité	Ne pas utiliser avec des gradateurs, des appareils submersibles, ni connecter en parallèle

FOIRE AUX QUESTIONS - Core DCP-MTR60 Dals

Comment installer le transformateur Core DCP-MTR60 ?

Dévisser le couvercle, défoncer les sorties nécessaires, installer les serre-fils étanches, connecter les fils basse tension au bloc terminal (+24V DC, -24V DC), puis fixer le transformateur au mur à l'aide des trous de montage.

Comment jumeler le transformateur à l'application DALS Connect ?

Téléchargez l'application DALS Connect™ et créez un compte. Mettez le transformateur en mode appairage (voyant VERT clignotant, BLEU allumé). Dans l'application, appuyez sur « + » puis « Ajouter un appareil » et suivez les instructions.

Que signifient les voyants lumineux sur le transformateur ?

Tous éteints : pas d'alimentation. ROUGE allumé : alimentation en cours. VERT clignotant + BLEU allumé : mode appairage. BLEU clignotant + VERT et ROUGE allumés : recherche de lumières. VERT clignotant + BLEU clignotant une fois : réinitialisation d'usine.

Puis-je utiliser un gradateur avec ce transformateur ?

Non, l'utilisation avec des gradateurs est interdite. Le transformateur est conçu pour fonctionner uniquement avec les luminaires intelligents DALS Connect Pro.

Quelle est la puissance maximale que peut supporter le DCP-MTR60 ?

La puissance maximale est de 51 W. Pour les installations dépassant 3 heures par jour, réduire à 85 % (soit environ 43 W) conformément au Code national de l'électricité.

Comment réinitialiser le transformateur aux paramètres d'usine ?

Maintenez le bouton de réinitialisation (si présent) ou suivez l'étape T5 du guide : le voyant VERT clignote et le BLEU clignote une fois. Consultez la notice pour plus de détails.

Le transformateur est-il résistant aux intempéries ?

Oui, il est conçu pour une utilisation extérieure. Assurez-vous de bien obturer les sorties non utilisées avec les serre-fils fournis pour maintenir l'étanchéité.

Que faire si les lumières ne s'allument pas ?

Vérifiez que le transformateur est sous tension (voyant ROUGE allumé). Assurez-vous que les lumières sont correctement connectées et que la puissance totale ne dépasse pas 51 W. Consultez le guide de dépannage dans l'application.

Puis-je connecter plusieurs transformateurs sur le même circuit ?

Non, il est interdit de connecter deux ou plusieurs sources d'alimentation en parallèle. Chaque transformateur doit être sur un circuit séparé protégé par GFCI.

Quelle est la garantie du transformateur Dals Core DCP-MTR60 ?

Dals offre une garantie de 5 ans à partir de la date d'achat, couvrant la réparation ou le remplacement des pièces défectueuses (boîtier, optiques, électroniques).

MODE D'EMPLOI Core DCP-MTR60 Dals

Guide d'installation pour

dals

DCP-MTR60

DCP-MTR300

Intertek

ICES-005 NMB-005

L'application DALS Connect™ est requise pour le contrôle à distance et la gestion des appareils.

Transformateur magnétique intelligent extérieur

dals | CONNECT PRO

Bluetooth

DCP MTR60: x2

DCP MTR300: x3

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles. L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un électricien qualifié.

Avertissements:

Ne pas utiliser avec des gradateurs. - Ne pas utiliser avec des appareils submersibles. - Ne pas connecter deux ou plusieurs sources d'alimentation en parallèle. - Pour une utilisation avec le système d'éclairage paysager intelligent DALS Connect Pro™ seulement. - Pour réduire le risque de choc électrique, installer uniquement sur un circuit protégé par GFCI. - Installer le transformateur à au moins 3 pieds du sol. - Pour assurer une connectivité Wi-Fi optimale, installer le transformateur à proximité de votre routeur Wi-Fi et éviter le plus d'obstacles physiques possible. - Pour assurer une performance optimale, positionner le transformateur dans un milieu où la température ne dépasse pas 30°C à 40°C.

Important:

- Le CNE (Code national de l'électricité) exige que tout appareil qui opère plus de 3 heures par jour soit réduit à 85% de sa capacité totale.

DCP-MTR60: 51W MAX.

DCP-MTR300: 255W MAX. (127.5W PAR SORTIE)

Additionner la puissance de tous vos luminaires extérieurs intelligents pour obtenir la puissance totale de votre circuit. Pour de longues distances de branchement, veuillez vous référer à la charte de chute de tension sur www.dals.com

Connexion & installation

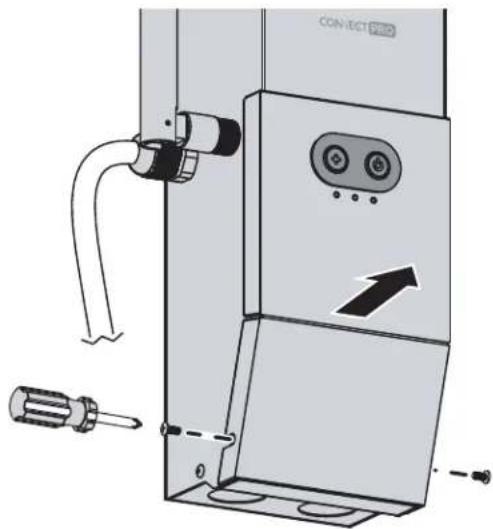

Dévisser le couvercle pour accéder aux composantes internes.

CONNECT PRO

Repérer les sorties défonçables au bas du transformateur.

Ne défoncer que les sorties nécessaires à votre installation.

REMARQUE: Chaque circuit nécessite une sortie défonçable, les ouvertures inutilisées peuvent compromettre la résistance aux intempéries du transformateur.

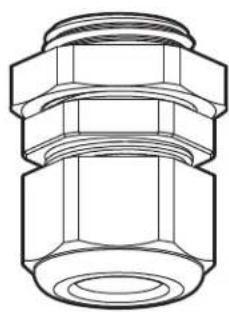

Installer le(s) serre-fil(s) étanche(s).

Pousser le fil basse tension à travers le serre-fil. Préparer les fils à basse-tension. Dégainer le fil de 6" (15 cm) et dénuder les fils de 5/8" (1,6cm). S'assurer que la gaine du fil excède de 1/2" (1.3cm) du serre-fil. Une fois terminée, sécuriser le fil en serrant l'écrou du serre-fil.

Effectuer les connexions au bloc terminal à l'intérieur du transformateur.

+ 24V DC - 24V DC

Utiliser les 2 trous de montage pour marquer l'emplacement, puis installer le transformateur. (Vis de montage non incluses)

8 Follow the Controls table / Troubleshooting guide to take control of your smart landscape light system. To pair your transformer and your smart landscape lights to the Dals Connect app™, follow the instructions (P.4). Suivre le Tableau des contrôles / Guide de dépannage afin de prendre contrôle de votre système d'éclairage paysager intelligent. Pour jumeler votre transformateur et vos produits d'éclairage paysager à l'application Dals Connect™, suivre les instructions (P.4).

CONTROLS TABLE / TROUBLESHOOTING GUIDE TABLEAU DES CONTRÔLES / GUIDE DE DÉPANNAGE

T1	All indicators are off.Tous les voyants sont éteints.	The transformer is not supplying current to the run(s) and/or not powered.Le transformateur n'alimente pas le(s)circuit(s) et/ou n'est pas alimenté.
T2	The "RED" indicator is turned on.Le voyant "ROUGE" est allumé.	The transformer is supplying current to the run(s).Le transformateur est allumé et alimente le(s) circuit(s).
T3	The "GREEN" indicator is blinking.The "BLUE" indicator is turned on.Le voyant "VERT" clignote. Le voyant "BLEU" est allumé.	The transformer is in pairing mode,searching for a Wi-Fi signal.Le transformateur est en mode d'appairage, à la recherche d'un signal Wi-Fi.
T4	The "BLUE" indicator is blinking. The "GREEN" and "RED" indicator are turned on.Le voyant "BLEU" clignote. Le voyant "VERT" et "ROUGE" sont allumés.	The transformer is scanning for lights to add and link to Wi-Fi.Le transformateur est en mode maillage, à la recherche de lumière à ajouter dans l'application.
T5	The "GREEN" indicator is blinking.The "BLEU" indicator blink once.L'indicateur « VERT » clignote. L'indicateur « BLEU » clignote une fois.	The transformer is in factory reset.Le transformateur est en processus de réinitialisation d'usine.

REMARQUE: Pour accéder aux étapes T4 et T5, l'étape T3 doit être complétée et le transformateur doit être jumelé à l'application DALS Connect™.

Si vous ne parvenez pas à configurer vos produits intelligents, allez dans "Profil" et sélectionnez "How to videos" ou "FAQ et commentaires". Si le problème persiste, n'hésitez pas à nous contacter.

1. Télécharger l'application DALS Connect™ et créer un compte.

Configurer le profil et la maison à l'intérieur de l'application. Cette étape permettra de contrôler des groupes de lumières ainsi que de créer des automations avancées basées sur votre position.

Pour initier l'appairage de votre transformateur, suivre l'étape T3 (P.3). Ensuite, dans l'application DALS Connect™, appuyer sur le signe "+" dans le coin supérieur droit et sélectionner "Ajouter un appareil". Il sera détecté instantanément sous "Ajouter un appareil", appuyer ensuite sur "Ajouter".

Home * All Devices Hc Living Rcp Add Device Create Scene Scan No Device Add Device

À cette nouvelle étape, votre transformateur sera ajouté à l'application. Lors de la connexion de plusieurs produits à la fois, ils seront ajoutés en lot. Une fois le produit ajouté, appuyer sur "Terminé" ou cliquer sur le "crayon" pour renommer votre produit et l'ajouter à l'une de vos pièces.

Pour accéder à vos lumières à distance par Wi-Fi, commencez par sélectionner le transformateur dans votre maison pour accéder à ses fonctionnalités. Puis, cliquez sur le menu déroulant en bas de l'écran. Choisissez entre "Add existing" pour sélectionner les appareils existants dans votre maison ou "Search for Devices" pour rechercher de nouveaux appareils.

OPTIONNEL: Suivez l'étape T4 (P.3). Assurez-vous que les lampes sont en mode de pairage (respirent). Elles seront automatiquement liées au transformateur dans l'application. REMARQUE: Avec cette méthode, les lumières sont jumelées au transformateur, elles perdront leur connexion si elles sont retirées du transformateur.

NMB-003

1. Cet appareil contient des émetteurs / récepteurs exemptés de licence conformes aux RSS (RSS) d'Innovation, Sciences et Développement économique Canada. Le fonctionnement est soumis aux deux conditions suivantes :

(1) Cet appareil ne doit pas causer d'interférences. (2) Cet appareil doit accepter toutes les interférences, y compris celles susceptibles de provoquer un fonctionnement indésirable de l'appareil.

1. Cet appareil numérique ne dépasse pas les éléments sur l'interférence radio par un appareil numérique de classe B stipulées dans les Règlements sur l'Interférence radio d'Industrie Canada.

Déclaration d'exposition RF utilisée

Cet équipement est conforme aux limites d'exposition aux rayonnements ISED établies pour un environnement non contrôlé. Afin d'éviter la possibilité de dépasser les limites d'exposition aux fréquences radio ISDE, la proximité humaine de l'antenne ne doit pas être inférieure à 20 cm (7,9 pouces) pendant le fonctionnement normal.

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses.
