Driver BT24DIM-IC - Transformateur électrique Dals - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Transformateur électrique dimmable
Marque	Dals
Modèle	Driver BT24DIM-IC
Tension d'entrée	120 V CA (estimation)
Tension de sortie	12 V CC
Puissance nominale	24 W
Plage de gradation	20 à 100 %
Charge minimale pour gradation	50 % de la puissance nominale (12 W)
Type de gradation	Gradateurs électroniques basse tension standards
Dimensions (approx.)	15,2 x 10,2 x 5,1 cm
Poids (approx.)	0,5 kg
Compatibilité luminaires	Tous produits DALS LED 12 V CC
Accessoires compatibles	Cordons d'extension 24" et 60", câbles diviseurs Y et 6 voies, cordon de jonction
Garantie	2 ans
Normes	Conforme classe B, NMB-005
Entretien	Nettoyer avec un chiffon sec et doux ; débrancher avant tout entretien
Sécurité	Installation par une personne qualifiée ; couper l'alimentation avant installation ; distance > 1 pied du sol
Température de fonctionnement	Non spécifiée (estimation : -20 °C à 40 °C)

FOIRE AUX QUESTIONS - Driver BT24DIM-IC Dals

Ce transformateur est-il compatible avec les ampoules LED ?

Oui, il est conçu pour tous les produits DALS LED 12V CC.

Quel type de gradateur dois-je utiliser ?

Utilisez un gradateur électronique basse tension standard. Consultez la liste des gradateurs compatibles sur le site DALS.

Quelle est la puissance minimale pour une bonne gradation ?

La charge minimale est de 50 % de la puissance du transformateur, soit 12W pour ce modèle.

Puis-je installer ce transformateur moi-même ?

Non, l'installation doit être effectuée par une personne qualifiée selon le code électrique national.

Quels accessoires sont disponibles ?

Cordons d'extension 24" et 60", câble diviseur Y 24", câble diviseur 6 sorties, cordon de jonction avec bornier.

Comment nettoyer le transformateur ?

Débranchez l'alimentation, puis nettoyez avec un chiffon sec et doux. N'utilisez pas de produits liquides.

Quelle est la garantie de ce produit ?

DALS offre une garantie de 2 ans à partir de la date d'achat, couvrant la réparation ou le remplacement des pièces défectueuses.

Le transformateur est-il compatible avec les systèmes de variateur intelligents ?

Il est compatible avec la plupart des gradateurs électroniques basse tension, mais vérifiez la compatibilité sur le site DALS.

Quelle est la distance minimale du sol ?

Installez le transformateur à plus de 1 pied (30 cm) du sol.

Que faire si la lumière scintille ?

Vérifiez la charge minimale (au moins 12W) et que le gradateur est compatible. Essayez d'ajouter une charge supplémentaire.

MODE D'EMPLOI Driver BT24DIM-IC Dals

Ce manuel contient des instructions de sécurité importantes concernant les transformateurs. LIRE ET SUIVRE TOUTES LES CONSEILS DE SÉCURITÉ.

Faire référence au Code Électrique National, pour l'installation électrique de cet appareil. L'installation doit être effectuée par une personne qualifiée selon le code et les standards incluant les standards de construction anti-feu. Installer l'appareil à une distance supérieure à 1 pied du sol. Cet appareil numérique de classe B est conforme à la norme canadienne NMB-005. Cet appareil numérique ne dépasse pas les limites applicables aux équipements de classe B en termes d'émissions de bruit radioélectrique, telles que définies par la Règlement sur le brouillage radioélectrique établi par le Ministère des Communications du Canada.

Luminaires compatibles (vendus séparément) :

• Tous produits DALS LED de 12V DC
• Tous produits DALS de 12V CC

Gradateurs suggérés (vendus séparément) :

• Veuillez vous référer à notre site internet pour la liste des gradateurs compatibles

Accessoires compatibles (vendus séparément) :

4000E-24 :

• 24" (61 cm) cordon d'extension.
• Cordon d'extension de 24 po. (61 cm).

4000E-60 :

• 60" (152 cm) cordon d'extension.
• Cordon d'extension de 60 po. (152 cm).

4000HRNS-24 :

• 24" (61 cm) "Y" câble diviseur.
• Cordon coupleur en Y de 24 po. (61 cm).

LEDHRNS-6 :

• 6 ways splitter cord.
• Cordon coupleur 6 sorties.

LEDACC-SCTE-REC :

• 10" (25 cm) cordon jonction avec bornier à vis.
• Cordon de jonction de 10 po. (25 cm) avec bornier à vis.

Garantie :

DALS offre une garantie de 2 ans à partir de la date de l'achat qui couvre la réparation ou le remplacement des pièces du boîtier et des pièces électroniques défectueuses. Pour contacter le service à la clientèle de DALS, appelez au 1-877-430-1818 ou envoyez un courriel à [e-mail].

Graduables de 20 à 100%

Pour avoir une bonne gradation, un transformateur dimmable nécessite

une charge minimale de la moitié de sa puissance totale. (Ex. : charge minimale de 12W sur un transfo. de 24W)

Les transformateurs sont graduables avec la plupart des gradateurs électroniques basse tension réguliers.

Instructions d'installation

WARNING - BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER. - WARNING

ATTENTION - AVANT DE DÉBUTER L'INSTALLATION, COUPER L'ALIMENTATION DU FIL DU SECTEUR À L'AIDE DU DISJONCTEUR. - ATTENTION

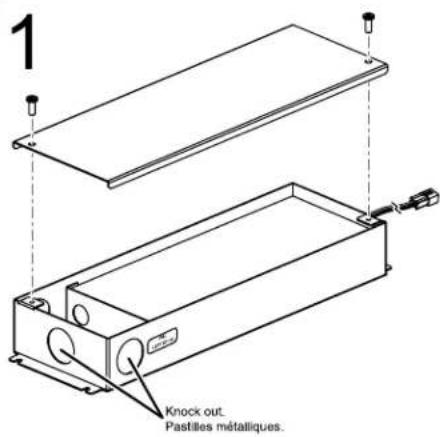

Dévisser le couvercle afin de faire les connexions. Enlever la pastille métallique appropriée pour votre installation.

Dégainer le fil du secteur de 6 po. (15 cm) et dénuder les fils de 3/8 po. (1 cm).

Installer la bague anti-traction incluse dans le trou approprié puis pousser les fils dans le connecteur. Faire les connexions dans le compartiment, jumeler le fil blanc du secteur avec le fil blanc du transformateur DEL, jumeler le fil noir du secteur avec le fil noir du transformateur DEL avec les raccords de fils inclus, visser le fil de cuivre du secteur en utilisant la vis verte de mise à la terre.

Vissez la boîte métallique à la surface de montage avec les 4 vis incluses, placer les fils dans la boîte et vissez le couvercle. 5

Connectez le(s) luminaire(s) au connecteur de sortie.
