Type de produit	Transformateur électrique pour éclairage paysager basse tension
Marque	Dals
Modèle	LTR-300-BK
Puissance nominale	300 W
Tension d'entrée	120 V CA, 60 Hz
Tension de sortie	12 / 13 / 14 / 15 V CA (sélectionnable via bornier)
Protection électrique	Disjoncteur intégré (réarmable), circuit protégé GFCI requis
Fonctions principales	Cellule photoélectrique pour allumage/extinction automatique, minuterie réglable (Auto, 1 h à 9 h), mode ON/OFF manuel, sécurité FailSafe (protection court-circuit)
Installation	Murale (fixation par crochets), hauteur minimale 3 pi (0,9 m) du sol, dégagement avant de 3 pi, par électricien qualifié
Conditions d'utilisation	Température ambiante maximale : 30-40 °C ; cellule photoélectrique doit recevoir la lumière naturelle
Capacité maximale par circuit	300 W (somme des puissances des luminaires ne doit pas dépasser)
Garantie	5 ans à compter de la date d'achat (pièces et main-d'œuvre)
Service client	Téléphone : 1 877 430 1818, Email : [e-mail]
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux ; vérifier périodiquement les connexions et l'état du câble
Sécurité	Ne pas utiliser avec des variateurs (gradateurs), des appareils submersibles ; ne pas connecter deux alimentations en parallèle ; débrancher avant intervention
Accessoires inclus	Transformateur, câble d'alimentation, bornier, vis de montage
Réparabilité	Pièces détachées disponibles via le fabricant ; contacter le service client pour réparation

FOIRE AUX QUESTIONS - Transformers LTR-300-BK Dals

Quelle tension de sortie choisir pour mes luminaires ?

Utilisez la borne COM et la borne correspondant à la tension souhaitée (12, 13, 14 ou 15 V). Pour les longs circuits, privilégiez 13-15 V pour compenser les chutes de tension. Assurez-vous que vos luminaires supportent la tension choisie.

Comment installer le transformateur Dals LTR-300-BK ?

Fixez deux vis au mur (respecter une hauteur d'au moins 3 pi du sol et un dégagement de 3 pi devant). Accrochez le transformateur par les crochets. Branchez le cordon d'alimentation 120 V dans une prise protégée par GFCI. Raccordez les câbles des luminaires au bornier (pas de polarité). Pour la sécurité, l'installation doit être réalisée par un électricien qualifié.

Que faire si le disjoncteur intégré saute ?

Cela indique un court-circuit ou une surcharge. Débranchez le transformateur, inspectez les connexions et les luminaires. Réduisez la charge si elle dépasse 300 W. Une fois le problème résolu, appuyez sur le bouton du disjoncteur pour le réarmer.

Comment régler la minuterie ?

Tournez le sélecteur de temps sur la position souhaitée : Auto pour une durée indéterminée ou de 1 h à 9 h. La minuterie démarre lorsque les lumières s'allument (via la cellule photoélectrique ou le mode ON). Après le temps écoulé, les lumières s'éteignent. Le cycle se répète chaque jour.

Puis-je utiliser ce transformateur avec des luminaires LED ?

Oui, à condition que la puissance totale des LED ne dépasse pas 300 W. Les LED basse tension (12 V CA) fonctionnent correctement. Vérifiez que vos luminaires sont compatibles avec la tension de sortie choisie.

Est-il possible de connecter deux transformateurs en parallèle ?

Non, il est formellement interdit de connecter deux ou plusieurs alimentations en parallèle. Cela pourrait entraîner des dysfonctionnements et des risques de sécurité. Chaque transformateur doit alimenter son propre circuit.

Comment fonctionne la cellule photoélectrique ?

La cellule détecte la luminosité ambiante. Lorsqu'il fait sombre, les lumières s'allument automatiquement après un délai de 30 secondes pour éviter les déclenchements intempestifs. En plein jour, les lumières s'éteignent. Pour un fonctionnement optimal, placez le transformateur dans un endroit recevant la lumière naturelle.

Que faire si les lumières ne s'allument pas automatiquement ?

Vérifiez que la cellule photoélectrique n'est pas obstruée ou installée dans une zone sombre. Assurez-vous que le sélecteur n'est pas sur ON ou OFF (il doit être sur Auto ou une position horaire). Contrôlez également le disjoncteur et la puissance totale.

Quelle est la garantie de ce transformateur ?

Dals offre une garantie de 5 ans à partir de la date d'achat, couvrant la réparation ou le remplacement des pièces défectueuses (boîtier, optique, électronique). Contactez le service client au 1 877 430 1818 ou par email à [e-mail].

Puis-je utiliser ce transformateur en intérieur ?

Ce transformateur est conçu pour une utilisation extérieure avec des systèmes d'éclairage paysager basse tension. Il doit être installé à l'extérieur, à l'abri de la pluie directe (protection assurée par le boîtier). Ne pas l'utiliser dans des environnements humides ou submersibles.

MODE D'EMPLOI Transformers LTR-300-BK Dals

Transformer / transformateur ltr-300-bk

WATTS	INPUT VOLTAGE	OUTPUT VOLTAGE
300W	120VAC 60Hz	12/13/14/15VAC

Fabricant TDC Power Products co., Ltd. Numéro de modèle DA-300B-12W4-1

-Non utilisable avec des gradateurs -Ne pas utiliser avec des appareils submersibles. -Ne pas connecter deux ou plusieurs alimentations en parallèle. -Pour une utilisation avec des systèmes d'éclairage paysager à basse tension uniquement. -Pour réduire le risque de choc électrique, installez uniquement sur un circuit protégé par GFCI. -Installer à au moins 3 pieds du sol et assurez un dégagement de 3 pieds devant le transformateur.

NOMBRE DE LUMIÈRES X PUISSANCE DE CHAQUE LUMIÈRE = PUISSANCE NOMINALE, MAIS NE DOIT PAS DÉPASSER 300W PAR CIRCUIT.

3ft ✓ ×

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de DALS, composez le 1 877 430 1818 ou par courriel à [e-mail].

Guide d'installation

LTR-300-BK

BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER.

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles. L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un électricien qualifié.

Fixez fermement les câbles d'alimentation de sortie aux bornes du transformateur. (Le courant alternatif ne possède aucune polarité.)

Branchez le cordon d'alimentation de 120V dans la prise de courant.

Utilisez les bornes 13/14/15V pour les longs circuits.

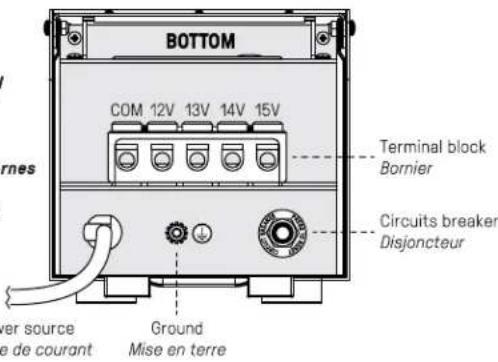

BOTTOM COM 12V 13V 14V 15V Terminal block Bornier Circuits breaker Disjoncteur Ground Mise en terre Power source de courant

Fixer deux vis sur un mur puis fixer le transformateur au mur à l'aide des crochets. Voir les exigences (p. 1)

-La cellule photoélectrique doit être en contact avec la lumière naturelle. -La cellule photoélectrique peut ne pas fonctionner correctement si elle est installée dans des zones sombres ou dans l'ombre. -La cellule photoélectrique peut ne pas fonctionner correctement si elle est en contact avec une lumière artificielle. -Pour des performances optimales, fixez le transformateur dans un endroit qui ne dépassera pas 30°C à 40°C.

Cellule photoélectrique :

Les luminaires paysagers 12V s'allument automatiquement lorsque la luminance environnante devient sombre. La cellule photoélectrique détecte la luminance ambiante pendant 30 secondes pour éviter toute erreur de réponse due à une lumière ambiguë.

On / OFF :

Sélectionnez "ON" pour allumer directement la lumière et "OFF" pour l'éteindre.

Minuterie (AUTO / 1H à 9H) :

Lorsque les luminaires paysagers 12V s'allument, la minuterie commence à compter. La minuterie peut être réglée de Auto, 1 à 9 heures. Lorsque la minuterie intérieure est écoulée, les luminaires s'éteignent. Pendant le décompte du temps, si la cellule photoélectrique détecte une lumière ambiante intense pendant 30 secondes, le luminaire s'éteint automatiquement. Le deuxième jour après la fin du cycle, le transformateur recommencera le même réglage.

Lorsqu'un court-circuit se produit à la sortie du transformateur, le disjoncteur intérieur bascule automatiquement pour éviter de brûler les composants électroniques et de provoquer un incendie. Appuyez sur le disjoncteur pour rétablir le transformateur.

Panneau de contrôle

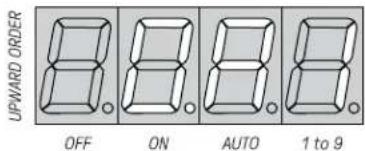

PHOTOCELL ON / OFF TIME SETTING

UPWARD ORDER OFF ON AUTO 1 to 9

dals

18774301818

www. dals. com

INS_LTR-300-BK_REV2
