Type de produit	Transformateur électrique intelligent pour éclairage paysager
Marque	Dals
Modèle	Core DCP-TR60
Référence	DCP-TR60-BK
Puissance nominale	60 W
Tension d'entrée	120 V CA, 60 Hz
Tension de sortie	24 V CC
Courant de sortie maximum	2,5 A
Connectivité	Wi-Fi avec antenne à gain élevé
Hub intégré	Oui, pour le système Dals Connect PRO
Type de câble d'alimentation	Cordon d'alimentation de 0,9 m (3 pi) inclus
Câbles de sortie	1 câble de sortie 24 V CC de 0,9 m (pour tous) ; 1 supplémentaire pour DCP-LTR200
Protection	Circuit protégé par GFCI requis
Installation	Murale, à au moins 0,9 m (3 pi) du sol
Température de fonctionnement	30 °C à 40 °C pour des performances optimales
Garantie	5 ans (pièces du boîtier, optiques et électroniques)
Nombre de sorties	2 (une dédiée pour DCP-LTR200)
Réduction de capacité réglementaire	80 % si utilisation > 3 h/jour (selon CNE)
Dimensions approximatives	20 cm × 15 cm × 10 cm
Poids approximatif	1,5 kg
Normes	Classe B, Industrie Canada, CNE

FOIRE AUX QUESTIONS - Core DCP-TR60 Dals

Comment installer le transformateur Core DCP-TR60 ?

Coupez l'alimentation au disjoncteur. Fixez deux vis au mur, accrochez le transformateur par les crochets. Branchez les câbles de sortie aux bornes en respectant la polarité (noir = positif, blanc = négatif). Branchez le cordon d'alimentation 120 V dans une prise GFCI. Allumez avec le bouton d'alimentation.

Comment connecter le transformateur à l'application Dals Connect ?

Téléchargez l'application Dals Connect. Suivez les étapes dans l'application pour associer le transformateur via Wi-Fi. Assurez-vous que l'antenne Wi-Fi est bien orientée et que le transformateur est proche de votre routeur.

Quel est le rôle du bouton de jumelage (Pairing Button) ?

Le bouton de jumelage permet de connecter facilement vos luminaires Dals au transformateur. Appuyez dessus pour lancer le mode d'appairage.

Puis-je utiliser ce transformateur avec des gradateurs ou des appareils submersibles ?

Non, le transformateur n'est pas compatible avec des gradateurs ni des appareils submersibles. Respectez les consignes de sécurité pour éviter tout risque.

Que signifie la réduction à 80 % de la capacité ?

Le Code national de l'électricité (CNE) exige que tout appareil fonctionnant plus de 3 heures par jour soit utilisé à 80 % de sa capacité maximale. Pour le DCP-TR60, cela correspond à 48 W en utilisation prolongée.

Comment calculer la chute de tension sur de longues distances ?

Consultez le graphique de chute de tension sur le site web de Dals. Utilisez des câbles de calibre approprié (ex. 12 AWG pour 100 pi) pour minimiser la perte.

Quels câbles basse tension sont recommandés ?

Dals propose plusieurs câbles : LCBL-50-16 (50 pi, 16 AWG), LCBL-50-14 (50 pi, 14 AWG), LCBL-100-16 (100 pi, 16 AWG), LCBL-100-14 (100 pi, 14 AWG), LCBL-100-12 (100 pi, 12 AWG) et LCBL-200-12 (200 pi, 12 AWG). Choisissez selon la distance.

Que faire si le transformateur ne se connecte pas au Wi-Fi ?

Vérifiez que l'antenne est bien fixée, que le transformateur est à proximité du routeur et qu'il n'y a pas d'obstacles métalliques. Redémarrez le transformateur et le routeur. Si le problème persiste, contactez le service client.

Comment entretenir le transformateur ?

Nettoyez l'extérieur avec un chiffon sec et doux. N'utilisez pas d'eau ni de produits chimiques. Vérifiez périodiquement les connexions et les câbles. Ne pas ouvrir le boîtier.

Quelle est la garantie du transformateur ?

Dals offre une garantie de 5 ans à compter de la date d'achat, couvrant la réparation ou le remplacement des pièces du boîtier, optiques et électroniques défectueuses. Contactez le service client au 1 877 430 1818 ou [e-mail].

MODE D'EMPLOI Core DCP-TR60 Dals

Pour utilisation avec les produits intelligents paysagers Dals Connect PRO seulement.

Le CNE (Code national de l'électricité) exige que tout appareil qui opère plus de trois (3) heures par jour soit réduit à 80% de sa capacité totale.

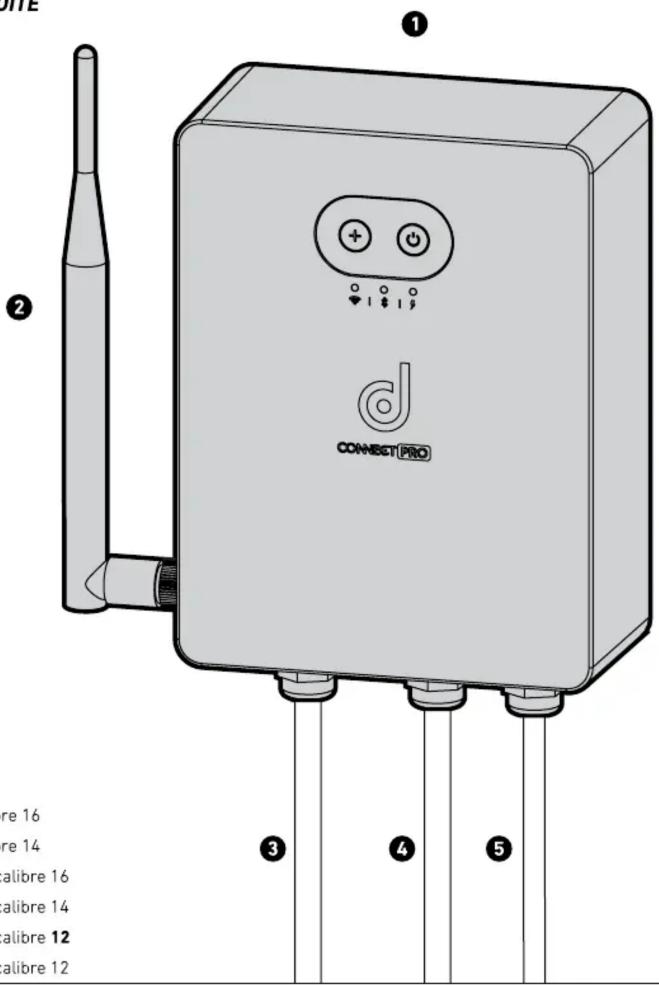

1 Smart landscape transformer with integrated PRO hub Transformateur intelligent avec PRO hub intégré 2 High gain Wi-Fi antenna Antenne Wi-Fi à gain élevé 3 3 feet power cord Cordon d'alimentation de 3 pieds 4 3 feet 24VDC output cable Câble de sortie 24VDC de 3 pieds 5 Second 3 feet 24VDC output cable for DCP-LTR200 only Deuxième câble de sortie 24VDC de 3 pieds pour DCP-LTR200 seulement

LCBL-50-16: 50 ft, 16 gauge low-voltage wire / 50 pi de fil basse tension de calibre 16 LCBL-50-14: 50 ft, 14 gauge low-voltage wire / 50 pi de fil basse tension de calibre 14 LCBL-100-16: 100 ft, 16 gauge low-voltage wire / 100 pi de fil basse tension de calibre 16 LCBL-100-14: 100 ft, 14 gauge low-voltage wire / 100 pi de fil basse tension de calibre 14 LCBL-100-12: 100 ft, 12 gauge low-voltage wire / 100 pi de fil basse tension de calibre 12 LCBL-200-12: 200 ft, 12 gauge low-voltage wire / 200 pi de fil basse tension de calibre 12

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, ainsi que les pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de DALS, composez le 1 877 430 1818 ou envoyez un courriel à [e-mail].

Guide d'installation

Guide d'installation

CORE

DCP-TR60-BK

DCP-TR200-BK

BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER.

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles.

L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un électricien qualifié.

Fixer les câbles d'alimentation de sortie aux bornes du transformateur en vous assurant de respecter la polarité (noir = positif, blanc = négatif).

Brancher le cordon d'alimentation de 120V dans la prise de courant.

Appuyer sur le bouton d'alimentation pour allumer le transformateur. Appuyer sur le bouton de jumelage pour connecter vos lumières facilement.

Pairing Button

Bouton de jumelage

Power Button

Bouton d'alimentation

-Non utilisable avec des gradateurs

-Ne pas utiliser avec des appareils submersibles.

-Ne pas connecter deux ou plusieurs alimentations en parallèle.

-Pour une utilisation avec le système d'éclairage paysager intelligent DALI seulement.

-Pour réduire le risque de choc électrique, installer uniquement sur un circuit protégé par GFCI.

-Installer à au moins 3 pieds du sol.

-Le CNE (Code national de l'électricité) exige que tout appareil qui opère plus de trois (3) heures par jour soit réduit à 80% de sa capacité totale.

Fixer deux vis sur un mur puis fixer le transformateur au mur à l'aide des crochets. Voir les exigences (p. 1)

-Pour assurer un maximum de connectivité, fixer le transformateur proche de votre maison, en évitant les obstacles physiques pour permettre au Wi-Fi de se connecter adéquatement.

-Pour une performance optimale, s'assurer de placer le produit pour que la température ne dépasse pas 30°C à 40°C.

-Se référer à notre charte de chute de tension sur notre site web pour de longues distances.

Dals connect

Pour connecter votre produit, suivez les étapes sur l'application

1 877 430 1818

www. dals. com

INS_DCP-TRXX-REV2

CORE

DCP-TR60-BK

DCP-TR200-BK

Avis d'Industrie Canada

Cet appareil contient des émetteurs / récepteurs exemptés de licence conformes aux RSS (RSS) d'Innovation, Sciences et Développement économique Canada. Le fonctionnement est soumis aux deux conditions suivantes :

Cet appareil ne doit pas causer d'interférences. Cet appareil doit accepter toutes les interférences, y compris celles susceptibles de provoquer un fonctionnement indésirable de l'appareil.

1. Cet appareil numérique ne dépasse pas les règles sur l'interférence radio par un appareil numérique de classe B stipulées dans les règlements sur l'interférence radio d'Industrie Canada.
