Type de produit	Transformateur électrique dimmable pour LED
Marque	Dals
Modèle	Driver BT06DIM-IC
Tension d'entrée	120 V AC (estimation pour usage résidentiel)
Tension de sortie	12 V DC
Graduabilité	20 à 100 % avec gradateur compatible
Charge minimale requise	50 % de la puissance totale du transformateur (ex. 12 W sur 24 W)
Compatibilité luminaires	Tous produits DALS LED 12 V DC
Raccordement	Bornier à vis, connecteur de sortie
Indice de protection	Boîtier métallique, installation intérieure
Distance minimale du sol	30 cm (1 pied)
Installation	Par un électricien qualifié, couper l'alimentation au disjoncteur
Garantie	2 ans, réparation ou remplacement des pièces défectueuses
Accessoires compatibles	Cordon jonction 4000E-24 (25 cm avec bornier)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec
Poids	Environ 0.5 kg (estimation)
Dimensions (L x l x h)	Environ 15 x 5 x 4 cm (estimation)

FOIRE AUX QUESTIONS - Driver BT06DIM-IC Dals

Ce transformateur est-il compatible avec tous les luminaires LED 12V ?

Il est compatible avec tous les produits DALS LED 12V DC. Pour d'autres marques, vérifiez la compatibilité électrique.

Puis-je utiliser un variateur classique avec ce transformateur ?

Oui, il est dimmable avec la plupart des gradateurs électroniques basse tension standards. Consultez la liste des gradateurs compatibles sur le site DALS.

Quelle est la charge minimale requise pour une bonne gradation ?

La charge minimale est de 50% de la puissance totale du transformateur. Par exemple, pour un modèle 24W, il faut au moins 12W de charge.

Comment installer ce transformateur ?

Coupez l'alimentation au disjoncteur. Enlevez la pastille métallique appropriée, dénudez les fils (15 cm de gaine, 1 cm d'âme), connectez les fils secteur (blanc/blanc, noir/noir, terre) avec les raccords inclus. Fixez la boîte à la surface et connectez le luminaire.

Quels sont les accessoires disponibles pour ce transformateur ?

L'accessoire recommandé est le cordon jonction 4000E-24 (10 pouces / 25 cm) avec bornier à vis, vendu séparément.

Que faire si la gradation ne fonctionne pas correctement ?

Vérifiez que la charge totale est supérieure à 50% de la puissance du transformateur. Assurez-vous d'utiliser un gradateur compatible et que les connexions sont correctes.

Le transformateur est-il garanti ?

Oui, DALS offre une garantie de 2 ans à compter de la date d'achat, couvrant la réparation ou le remplacement des pièces défectueuses. Contactez le service client au 1-877-430-1818 ou [e-mail].

Puis-je l'installer à l'extérieur ?

Non, ce transformateur est conçu pour une installation intérieure uniquement. Il doit être placé à plus de 30 cm du sol et dans un endroit sec.

Comment nettoyer le transformateur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et doux pour enlever la poussière. N'utilisez pas de produits liquides ou abrasifs.

Quels fils utiliser pour le raccordement ?

Utilisez des fils de cuivre conformes au code électrique. Dénudez les fils sur 1 cm et connectez : blanc du secteur au blanc du transformateur, noir au noir, et le fil de cuivre à la vis de terre verte.

MODE D'EMPLOI Driver BT06DIM-IC Dals

Ce manuel contient des instructions de sécurité importantes concernant les transformateurs. LIRE ET SUIVRE TOUTES LES CONSEILS DE SÉCURITÉ.

Faire référence au Code Électrique National, pour l'installation électrique de cet appareil. L'installation doit être effectuée par une personne qualifiée selon le code et les standards incluant les standards de construction anti-feu. Installer l'appareil à une distance supérieure à 1 pied du sol. Cet appareil numérique de classe B est conforme à la norme canadienne NMB-005. Cet appareil numérique ne dépasse pas les limites applicables aux équipements de classe B en termes d'émissions de bruit radioélectrique, telles que définies par la Règlement sur le brouillage radioélectrique établi par le Ministère des Communications du Canada.

Luminaires compatibles (vendus séparément) :

• Tous produits DALS LED de 12V DC
• Tous produits DALS de 12V CC

Gradateurs suggérés (vendus séparément) :

• Veuillez vous référer à notre site internet pour la liste des gradateurs compatibles

Accessoires compatibles (vendus séparément) :

4000E-24 :

- Cordon jonction de 10 po. (25 cm) avec bornier à vis.

Warranty:

Garantie :

DALS offre une garantie de 2 ans à partir de la date de l'achat qui couvre la réparation ou le remplacement des pièces du boîtier et des pièces électroniques défectueuses. Pour contacter le service à la clientèle de DALS, appelez au 1-877-430-1818 ou envoyez un courriel à [e-mail].

Graduables de 20 à 100%

Pour avoir une bonne gradation, un transformateur dimmable nécessite

une charge minimale de la moitié de sa puissance totale. (Ex. : charge minimale de 12W sur un transfo. de 24W)

Les transformateurs sont graduables avec la plupart des gradateurs électroniques basse tension réguliers.

Instructions d'installation

WARNING - BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER. - WARNING

ATTENTION - AVANT DE DÉBUTER L'INSTALLATION, COUPER L'ALIMENTATION DU FIL DU SECTEUR À L'AIDE DU DISJONCTEUR. - ATTENTION

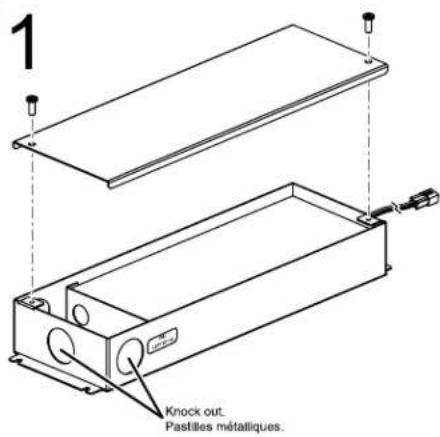

1 Knock out. Pastilles métalliques.

Dévisser le couvercle afin de faire les connexions. Enlever la pastille métallique appropriée pour votre installation.

2 Unshield 6" (15 cm) and strip 3/8" (1 cm). Dégainer 6 po. (15 cm) et dénuder 3/8 po. (1 cm). Line feed wire Fil du secteur

Dégainer le fil du secteur de 6 po. (15 cm) et dénuder les fils de 3/8 po. (1 cm).

White wire Fil blanc Ground screw Vis de mise à la terre Copper wire Fil de cuivre Black wire Fil noir Line feed wire Fil du secteur

Installer la bague anti-traction incluse dans le trou approprié puis pousser les fils dans le connecteur. Faire les connexions dans le compartiment, jumeler le fil blanc du secteur avec le fil blanc du transformateur DEL, jumeler le fil noir du secteur avec le fil noir du transformateur DEL avec les raccords de fils inclus, visser le fil de cuivre du secteur en utilisant la vis verte de mise à la terre.

Vissez la boîte métallique à la surface de montage avec les 4 vis incluses, placer les fils dans la boîte et vissez le couvercle. 5

Connectez le(s) luminaire(s) au connecteur de sortie.
